奔驰前照灯调节工位测量：轨道基准、地面坡度与检测仪校验

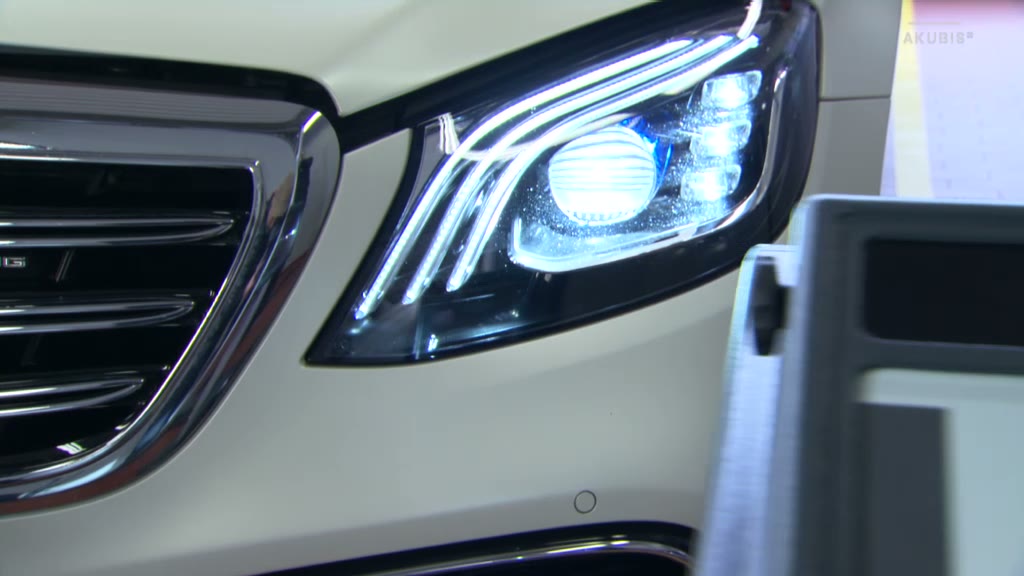

前照灯检测结果不仅取决于灯具和车辆状态，调节工位的地面坡度、轨道方向及设备基准同样会形成系统误差。

工位投入使用或定期复核时，应按规定测量多个基准点并记录数据，不能只依赖目测判断水平。

一、确定车辆中心线和设备轨道基准

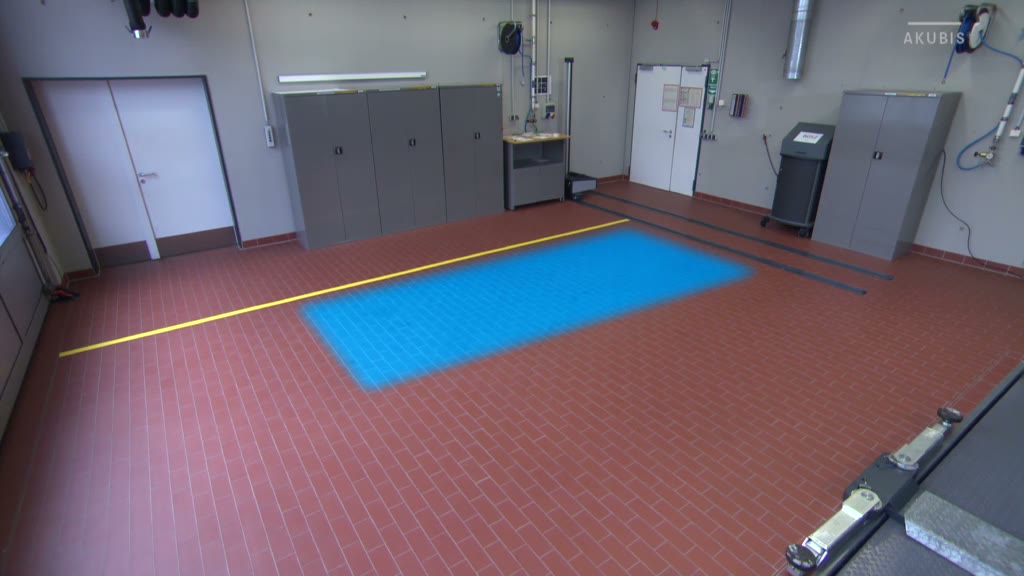

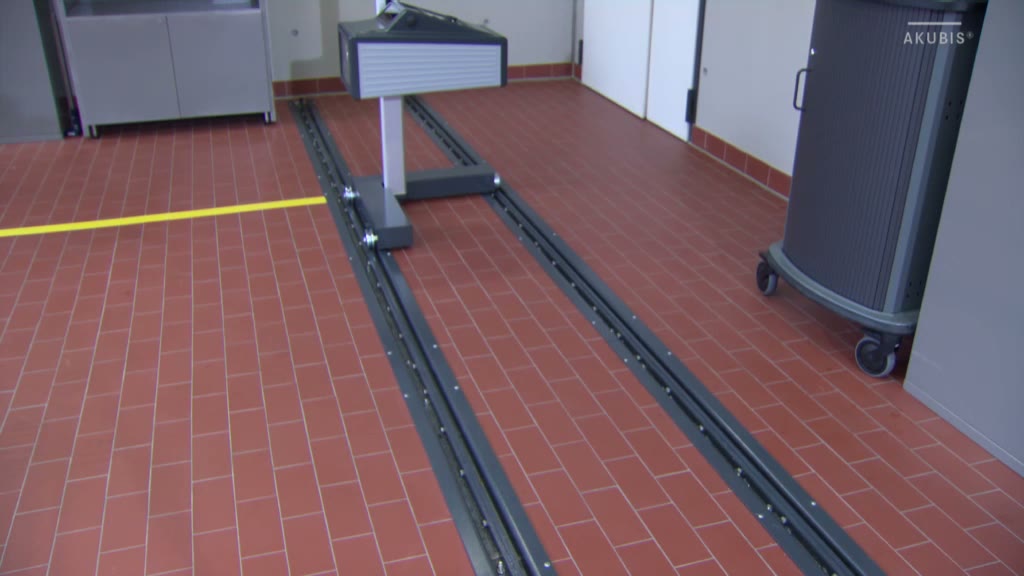

清理工位后标出车辆停放中心线，检查前照灯检测仪轨道的直线度、固定和移动范围。

二、测量纵向横向尺寸和高度差

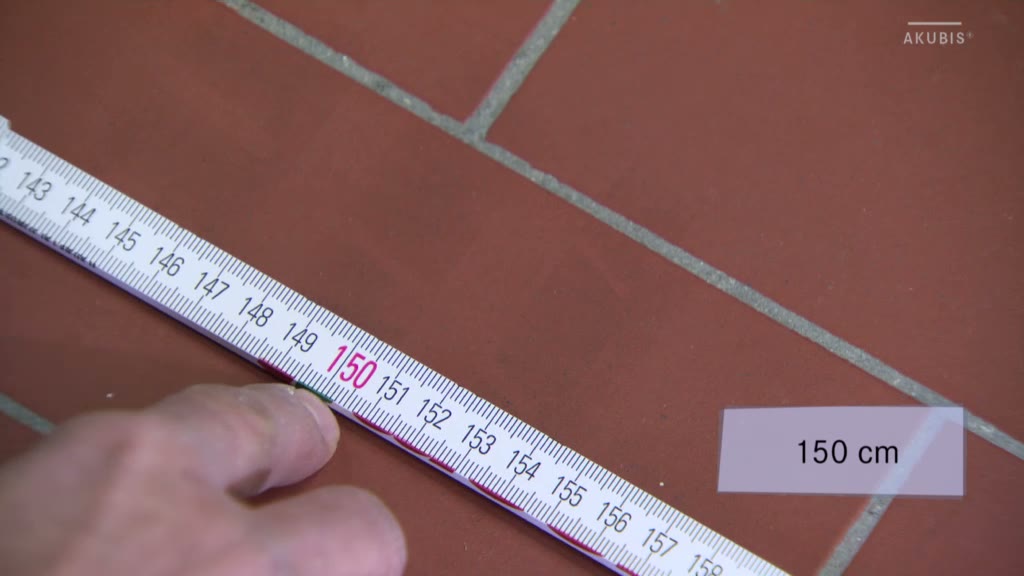

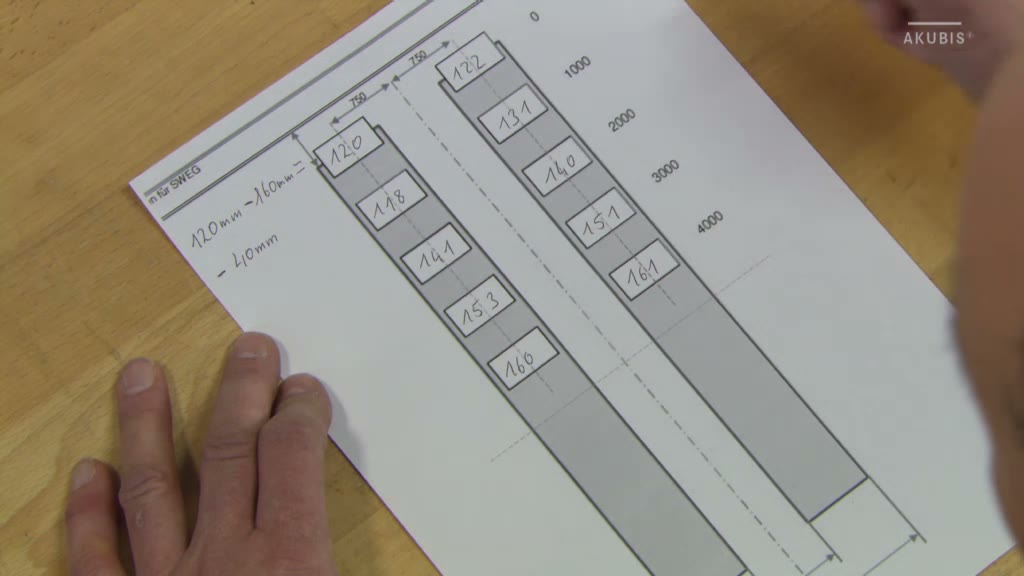

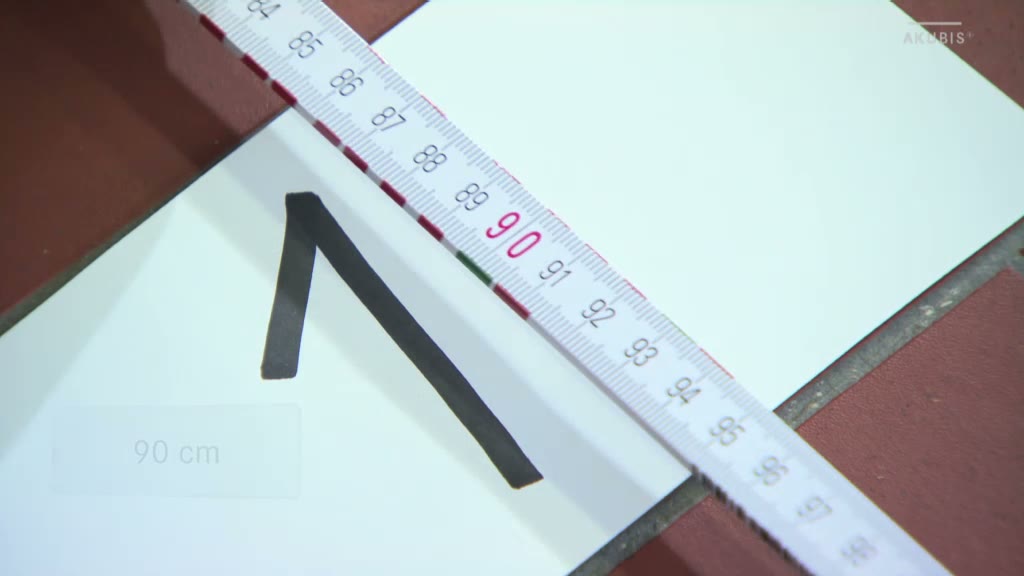

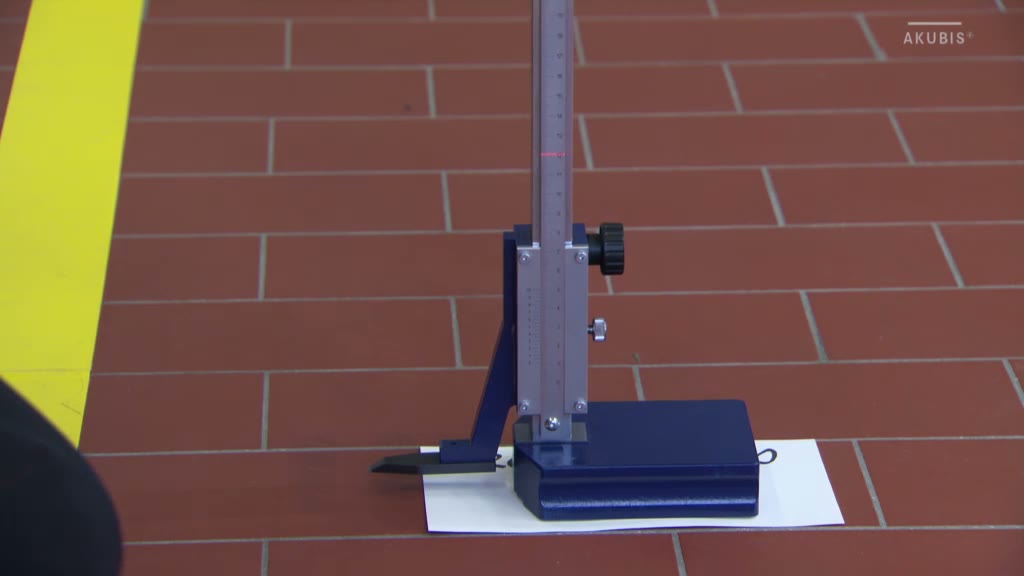

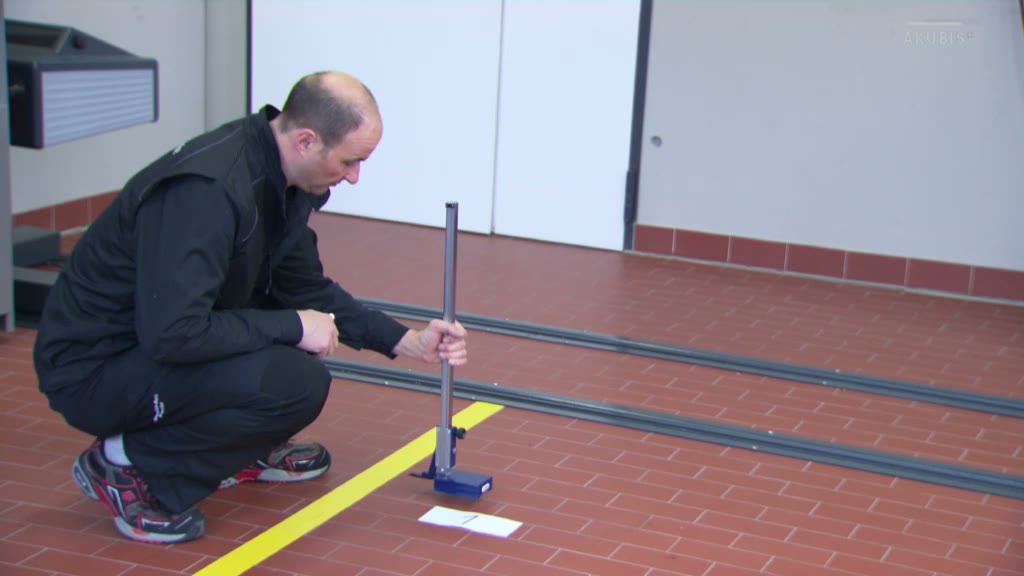

按照测量表在规定基准点记录距离与地面高度，保持量具垂直并避免跨越接缝产生误差。

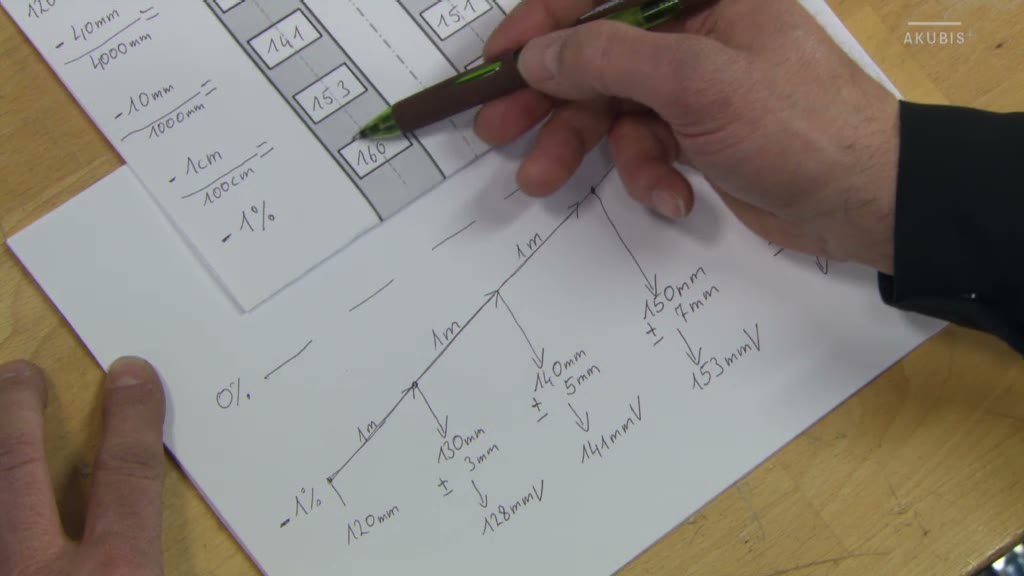

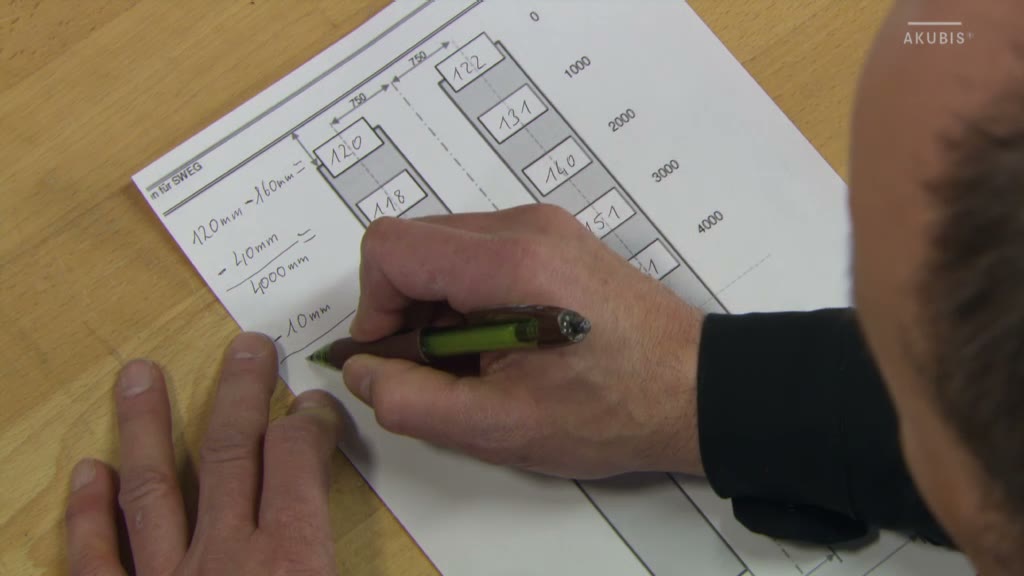

三、计算工位坡度并填写校验记录

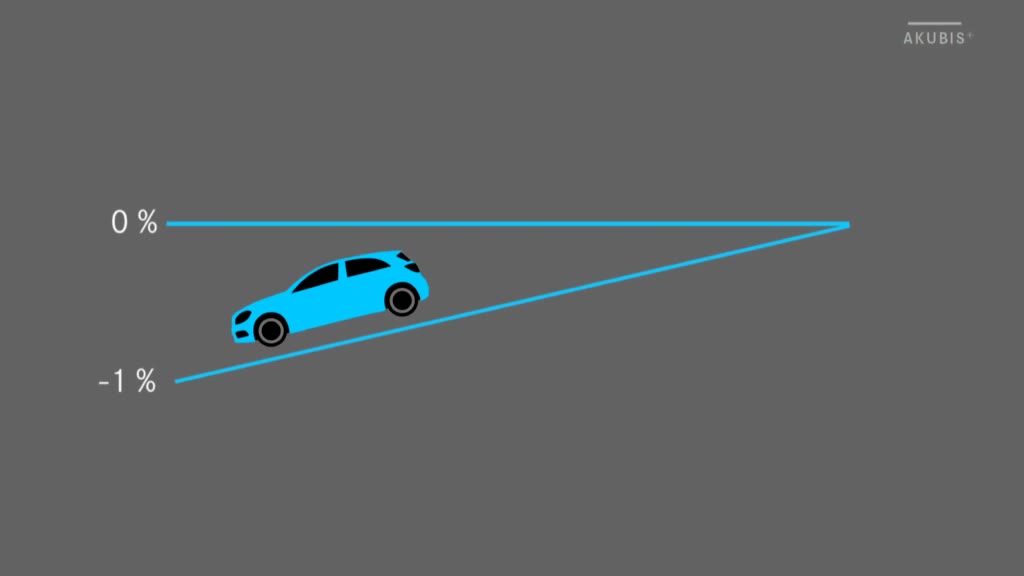

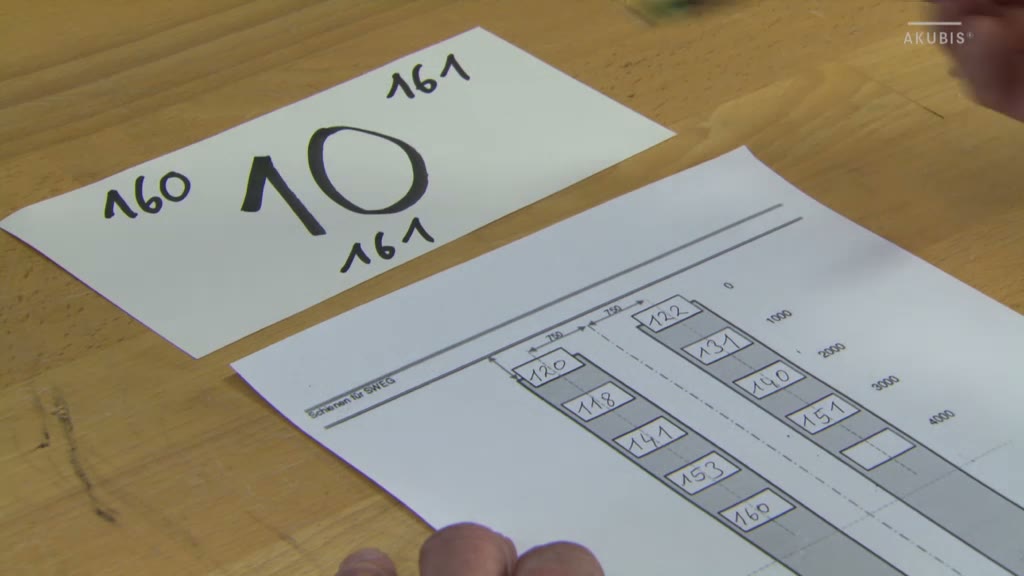

将各测点数据换算为纵向和横向坡度，与工位允许范围比较并完整填写检测记录。

四、检查检测仪移动和光束投影

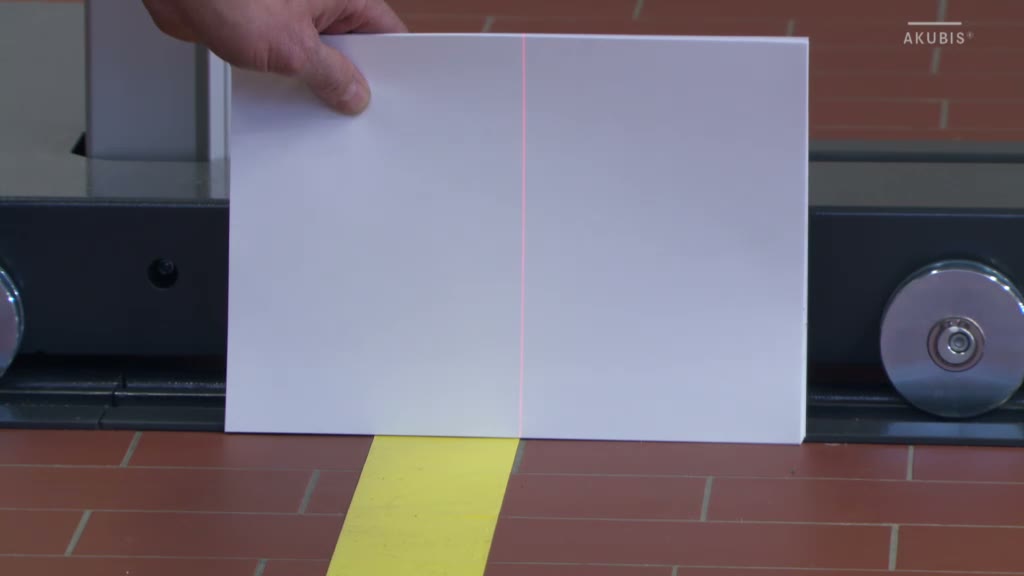

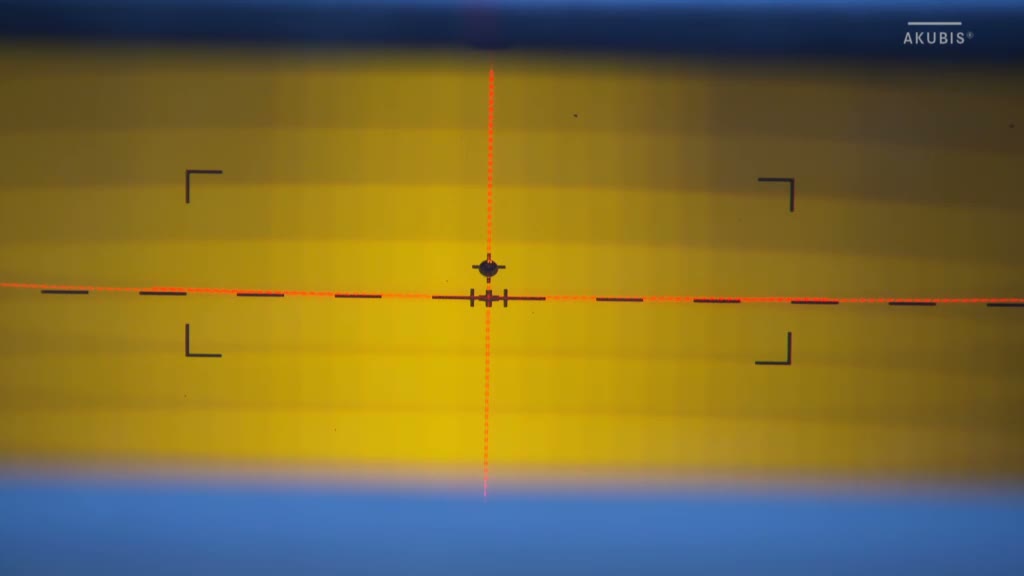

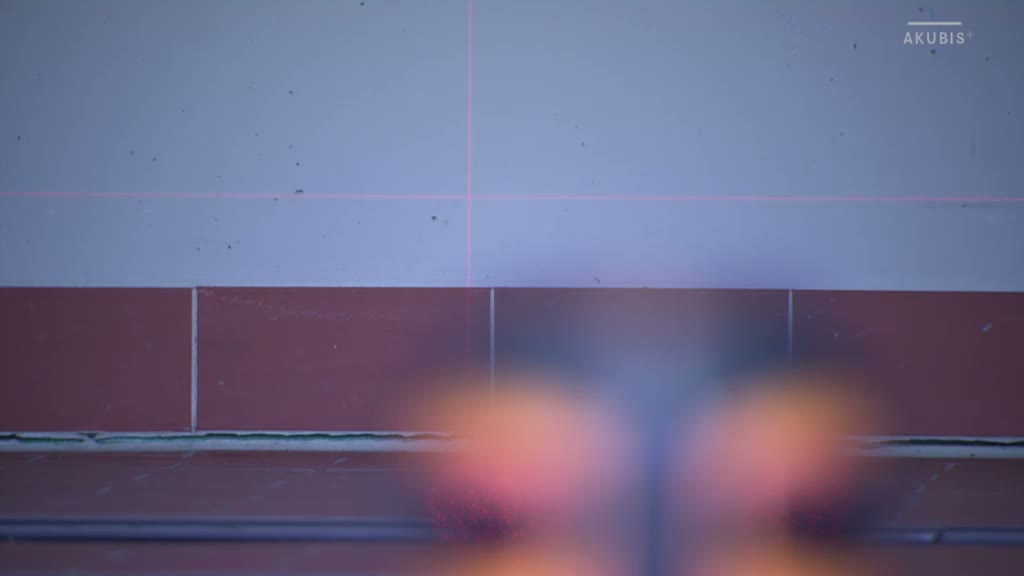

确认设备沿轨道平顺移动并能与车辆对正，使用光束图样验证水平线、中心和倾斜补偿。

五、完工检查要点

• 车辆中心线和轨道基准明确。
• 规定测点尺寸及高度全部记录。
• 工位坡度计算结果在允许范围内。
• 检测仪移动和光束显示已验证。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
