2024+ 特斯拉 Model 3 左后门饰板线束更换：5个插头与5个固定夹

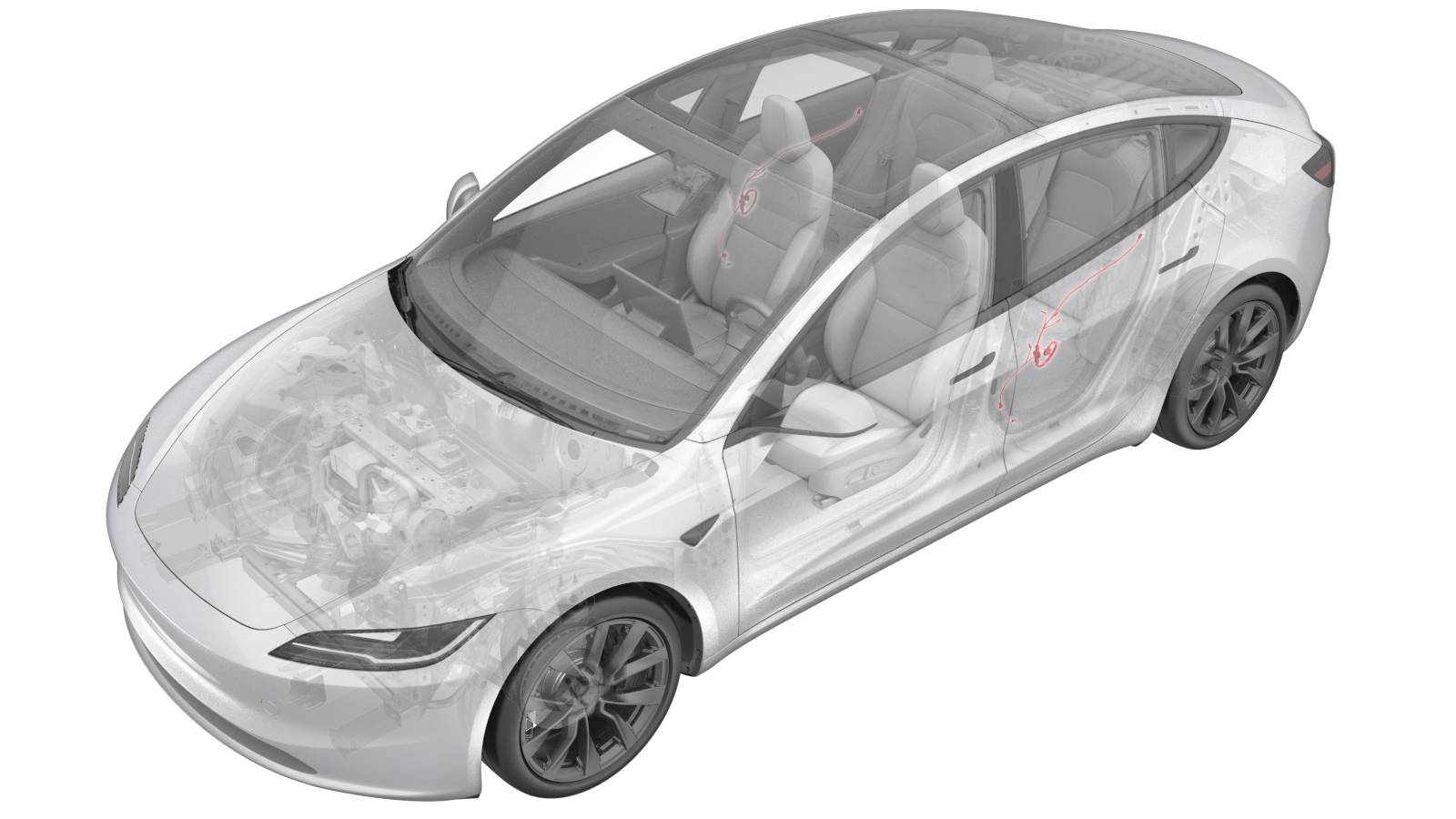

2024 年及更新款 Model 3 左后门饰板线束连接电动释放、车窗、LED、氛围灯和扬声器五个功能端。它与左前门饰板线束外形相近，但原厂给出的饰板固定夹为5 个，不能套用前门的 9 个夹子计数。以下按 Tesla 中英文程序和左后门实物图核对拆装。

左后门访问路径

打开左后门并降下车窗。原厂主程序要求先取下左后门地面照明灯、左后门饰板及左后门 NVH 垫，然后才能在门饰板背面处理短线束。拆饰板时从地面灯开口释放边缘卡子，自下而上逐个松开；饰板还由车门连接器牵连，断开后再从门上抬出。此处不涉及穿过门铰链的车门主线束。

关联的后门饰板与 NVH 垫程序各有一段视频。它们分别示范饰板卡接部位和固定件处理，仅为前置拆装辅助，不能代替全部文字步骤。

原厂交叉引用提示：本线束中英文页写的是“左后门地面灯”，却都把链接指向“左前门迎宾灯”。维修位置仍是左后门；实际灯具拆装应按同一手册的左后门迎宾灯独立程序及实车确认，不能因链接文字将作业转到前门。

辨认五个插头

放稳拆下的饰板，沿线束分别断开后门电动释放开关、车窗开关、LED 灯、氛围灯、扬声器的连接器。五处插接位在原厂图中逐一标注，拆卸时观察锁止方向，轻托插头本体，不拽导线。记录各分支在门板背面的走线，避免复装时让线压在饰板卡子下面。

五个固定夹与复装

确认五个功能插头全部断开后，释放将线束固定到左后门饰板的 5 个卡子，再取出线束。原厂红圈分布在门饰板上沿及边角，拆卸时按实物逐点核查，不能凭单侧可见卡子数判断已全部脱开。

将新件沿原路径装回，压实 5 个固定夹。原厂安装次序为扬声器、氛围灯、LED 灯、车窗开关、释放开关；每接一端就确认锁止，避免遗漏隐藏在 NVH 垫后的插头。再按关联程序装回 NVH 垫、左后门灯及门饰板，升起车窗、关闭车门。

完工检查后门释放开关、车窗、门灯、氛围灯与扬声器功能，并检查饰板贴合及线束无夹压。单项失效时先回查该功能端的插头和线束分支。

原厂资料及关联程序

适用车型／配置：Model 3 2024+，左后门饰板线束。主程序校正代码 1710020012、FRT 0.18。

中文原厂程序：线束总成 - 后门饰板 - 左侧

英文原厂程序：Harness - Rear Door Trim - LH

必要前置／复装：左后门迎宾灯、左后门饰板、左后门 NVH 垫。

主 GUID：GUID-62DE003E-6466-4C2B-8D1B-B745F44886CD。资料核对：2026 年 9 月 30 日。图片及关联程序视频取自 Tesla 维修手册；原厂前门灯链接与本页后门位置不符，故以对应后门灯程序核验。
