车辆信息与基本参数
- 适用车型: 216, 221
- 文件编号: AR42.45-P-0841SX
- 发布日期: 5.12.08
- 版权所有: Daimler AG

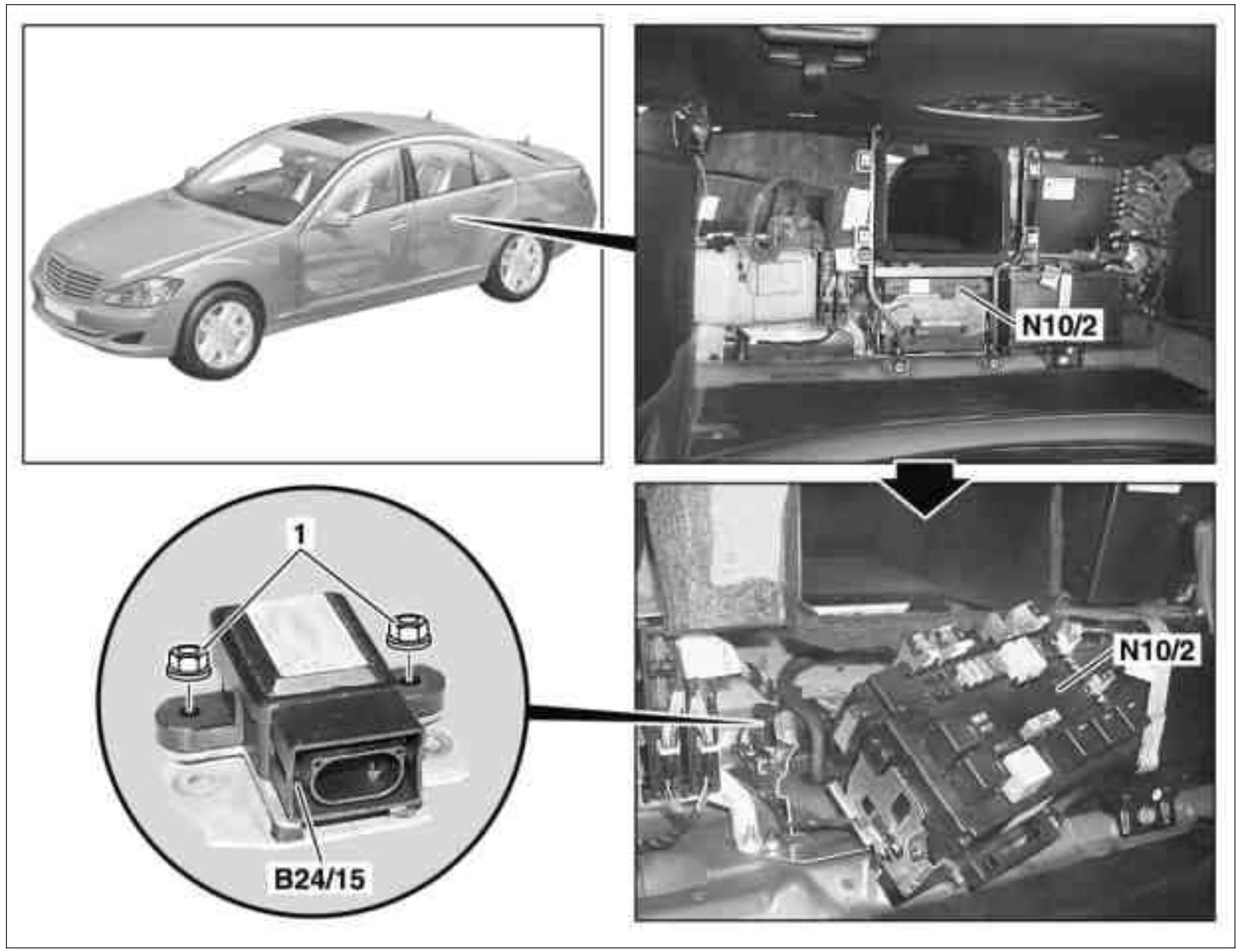

🛠️ 部件位置图示
组件代码说明: * B24/15: 横摆率、横向和纵向加速度传感器 * N10/2: 后侧信号采集及促动控制模组 (SAM) 控制单元(带保险丝和继电器模块) * 1: 固定螺母
| 1. 车辆外部概览 | 2. SAM控制单元位置 (N10/2) |
| 3. 传感器放大细节 (B24/15) | 4. 操作拆卸示意 |

📋 拆卸与安装操作步骤
⚠️ 重要注意事项: 1. 开始操作前,请务必阅读关于“防止静电放电对电子部件造成损坏的信息”(参考文档:AH54.00-P-0001-01A) 。 2. 小心处理传感器 (B24/15),该部件对振动较为敏感 。
| 步骤 | 操作说明 | 备注 / 参考文件 |
| 1 | 关闭点火开关 | |
| 2 | 松开控制单元 (N10/2),然后放到一旁,同时保持管路处于连接状态 | 🔗 参考:AR54.21-P-1258SX |
| 3 | 从传感器 (B24/15) 上松开并断开电气连接器 | |
| 4 | 松开螺母 (1),然后拆下传感器 (B24/15) | ⚠️ 小心处理,防震 |
| 5 | 按照拆卸的相反顺序进行安装 | |
| 6 | 读取故障码存储器,如有必要,则进行清除 | |
| 7 | 使用智能诊断仪 (STAR DIAGNOSIS) 进行路试 | 更换传感器 (B24/15) 之后执行: 在“控制单元 (control units) - 悬架 (suspension) - 自适应制动器 (ABR) - 控制单元自适应 (control unit adaptations)”下选择菜单项“路试 (road test)”,然后执行所有步骤 。 |
| 8 | 使用智能诊断仪 (STAR DIAGNOSIS) 对限距控制系统 (DTR) 控制单元进行初始化 | 更换传感器 (B24/15) 之后执行: 适用于装配限距控制系统 (DTR)/代码 (219) 或增强型限距控制系统/代码 (233) 的车辆 。 |
📝 变更说明 (25.11.08)
- 步骤 7 更新: 细化并限制了更换传感器后进行路试的步骤 。
- 步骤 8 新增: 增加了更换传感器后,对限距控制系统 (DTR) 控制单元进行初始化的操作 。
