奔驰A217前风挡AIRCAP导风板拆装：顶框饰件、驱动连接与密封检查

A217前风挡上沿的AIRCAP导风板通过活动机构改变座舱气流，安装位置靠近风挡框饰面和顶篷密封。

拆装时不能扭曲长条形总成或损伤密封条，操作前应防止机构自动动作。

一、打开顶篷并停用AIRCAP自动动作

将车辆停稳，按规定打开顶篷并建立维修位置，关闭点火后保护风挡框和内饰。

二、拆开顶框覆盖并释放驱动连接

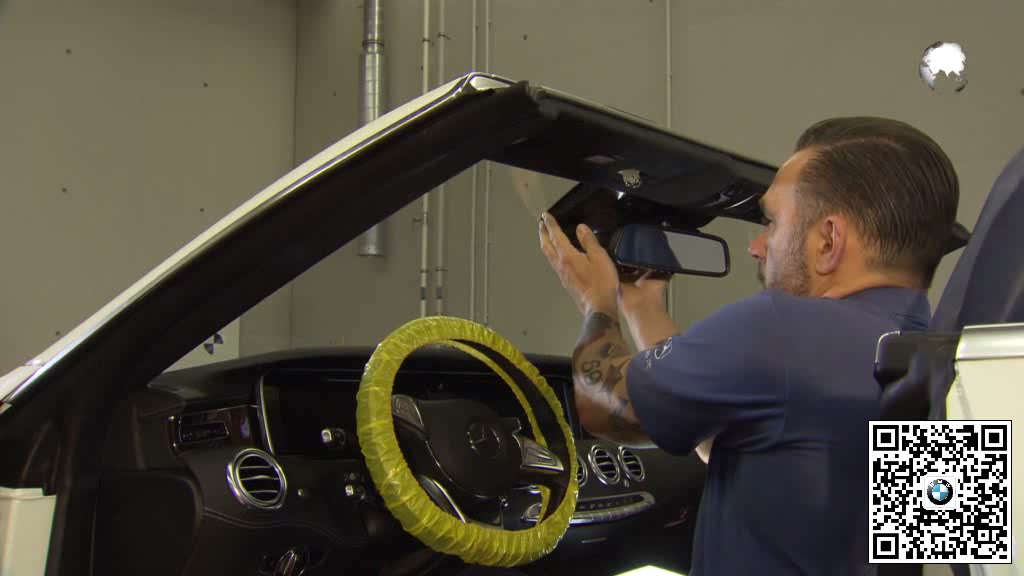

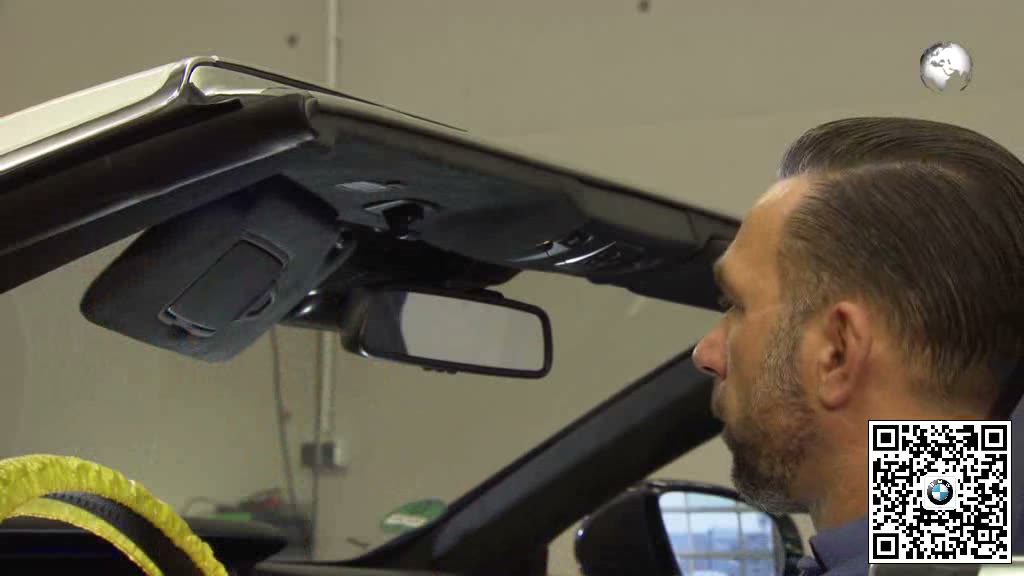

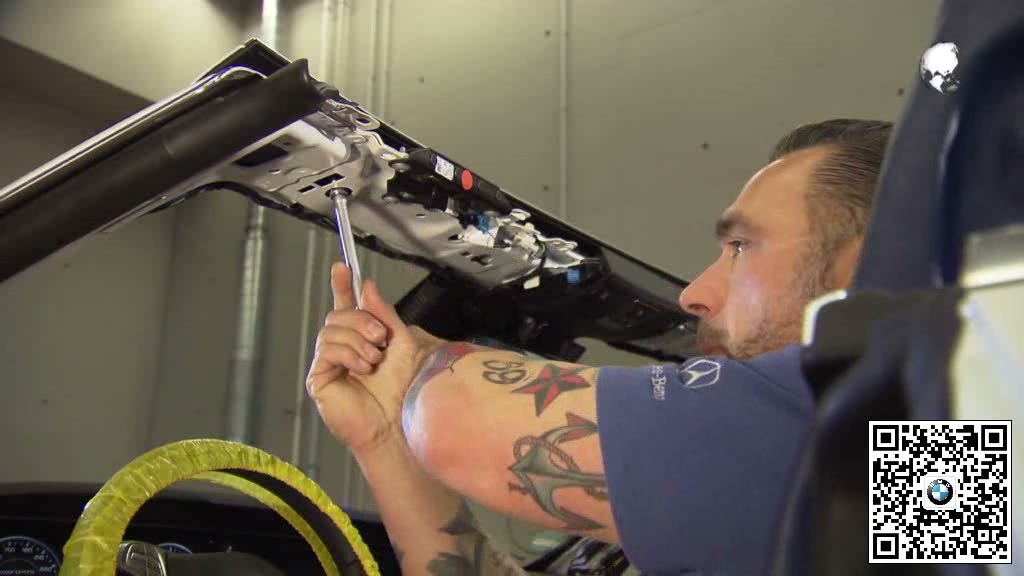

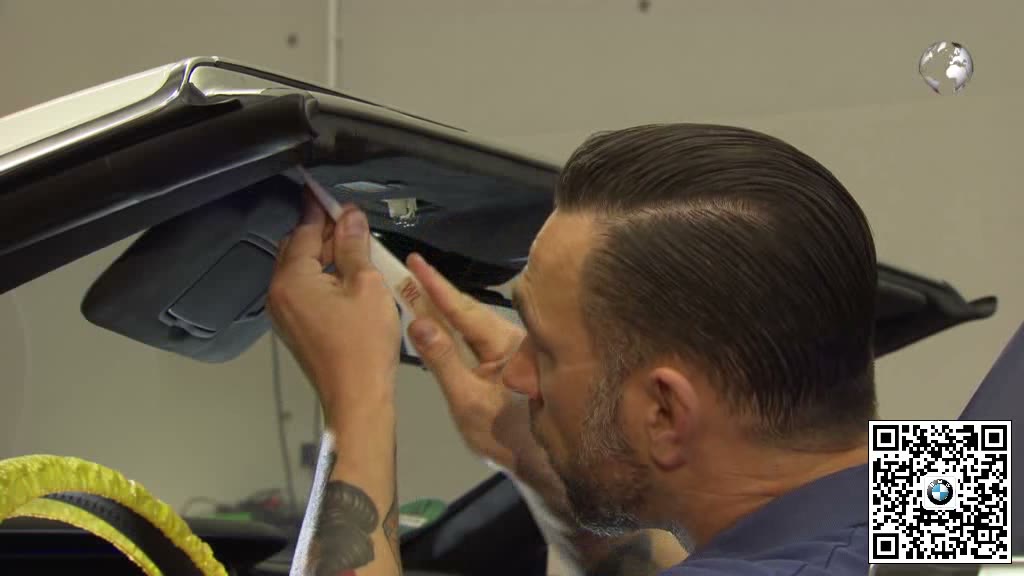

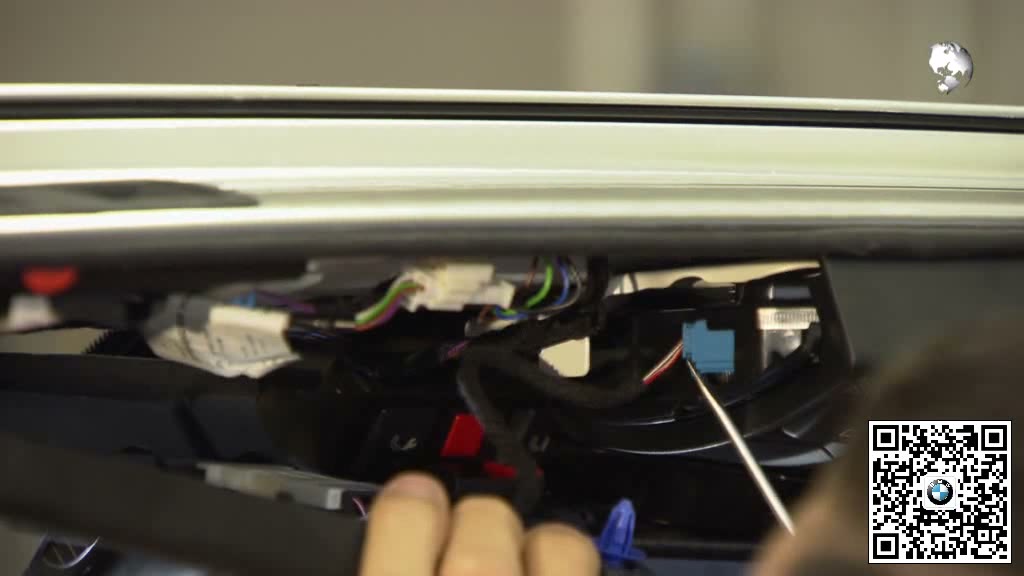

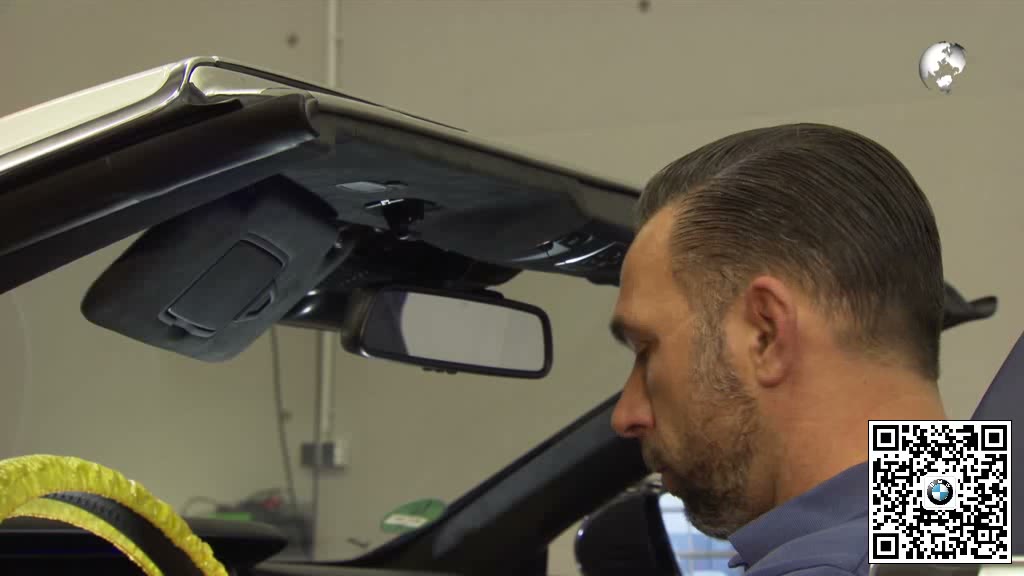

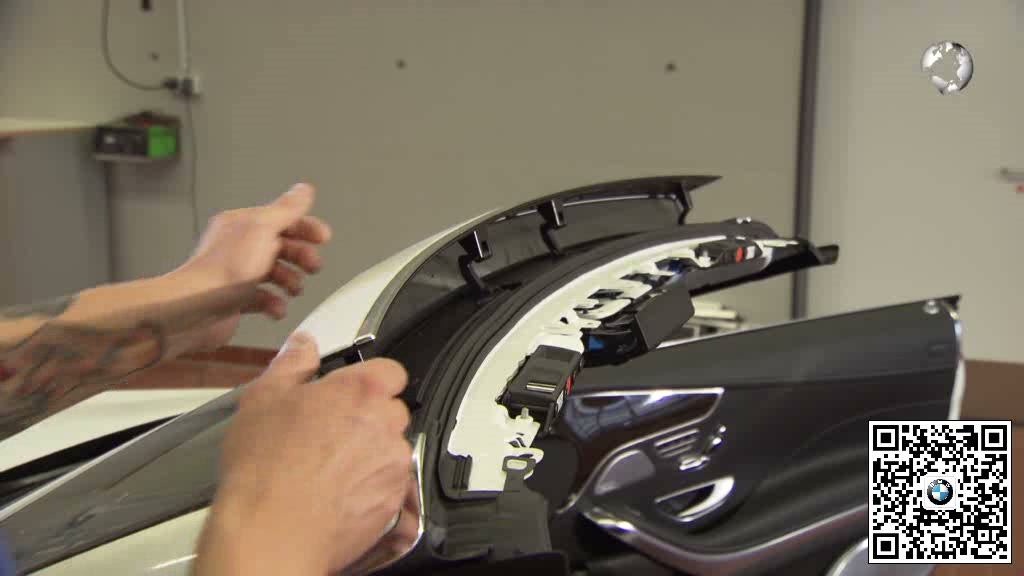

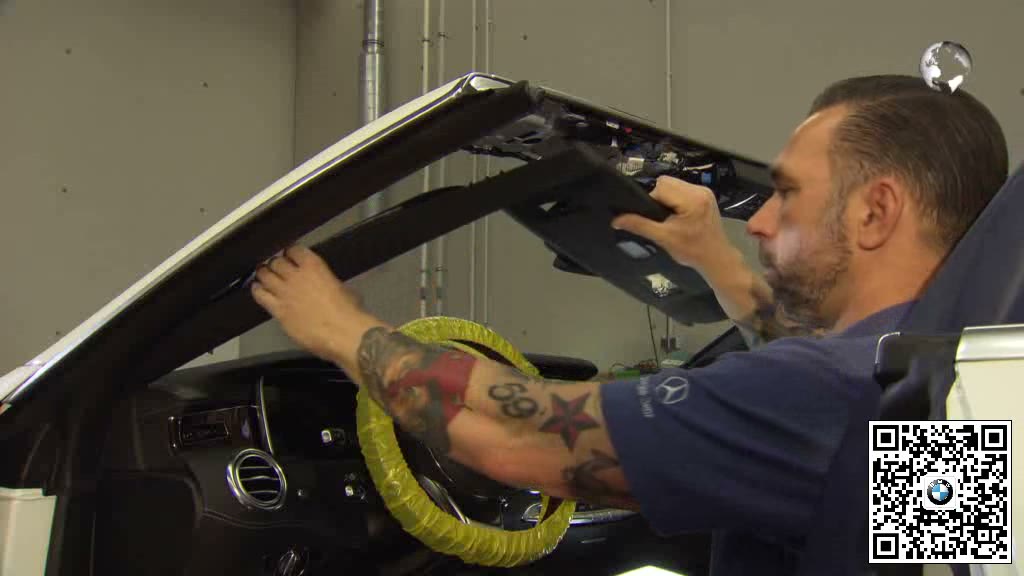

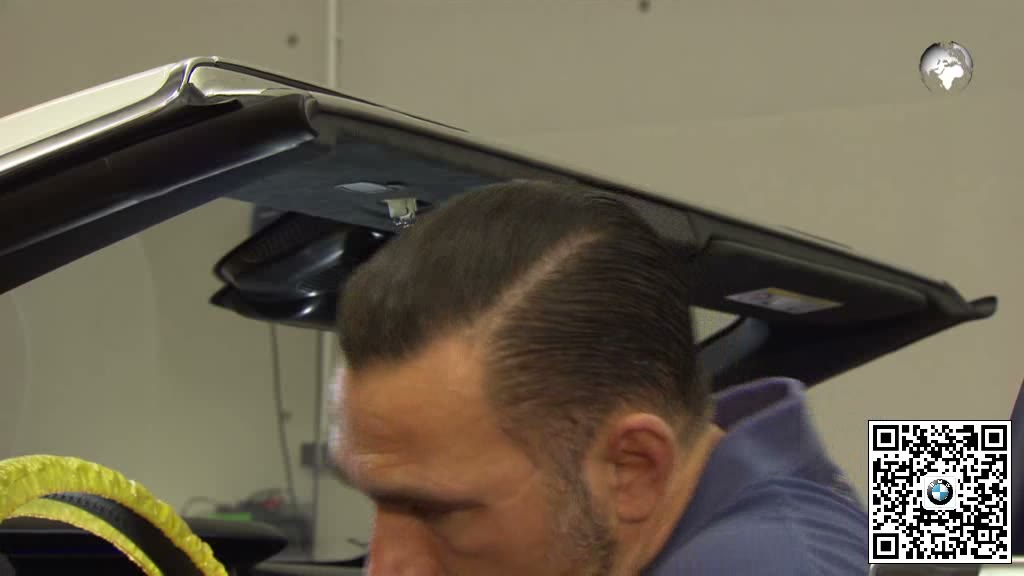

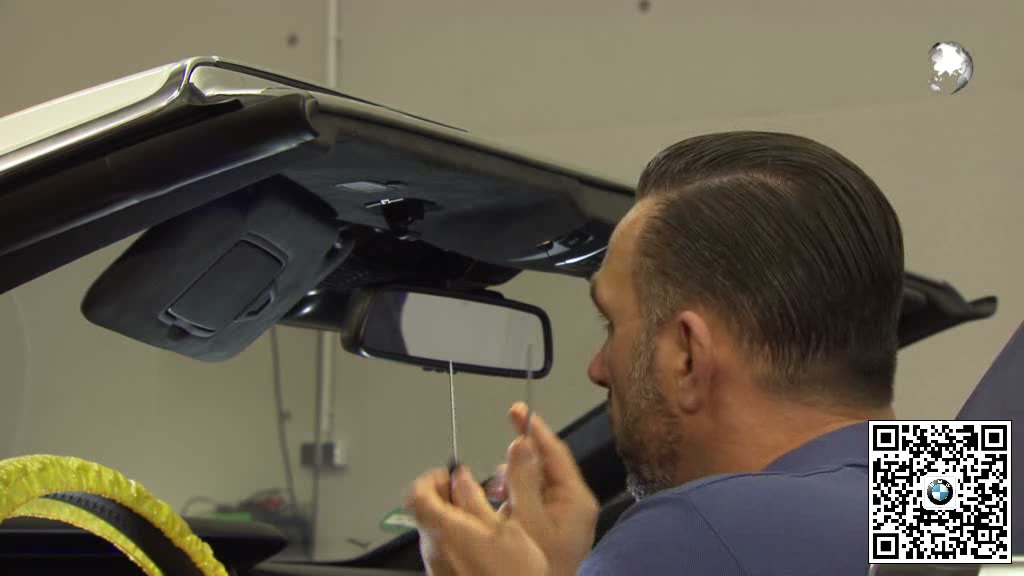

按卡扣方向拆下风挡上沿覆盖，识别导风板固定、驱动和适用电气连接。

三、双人托持并平稳移出导风板

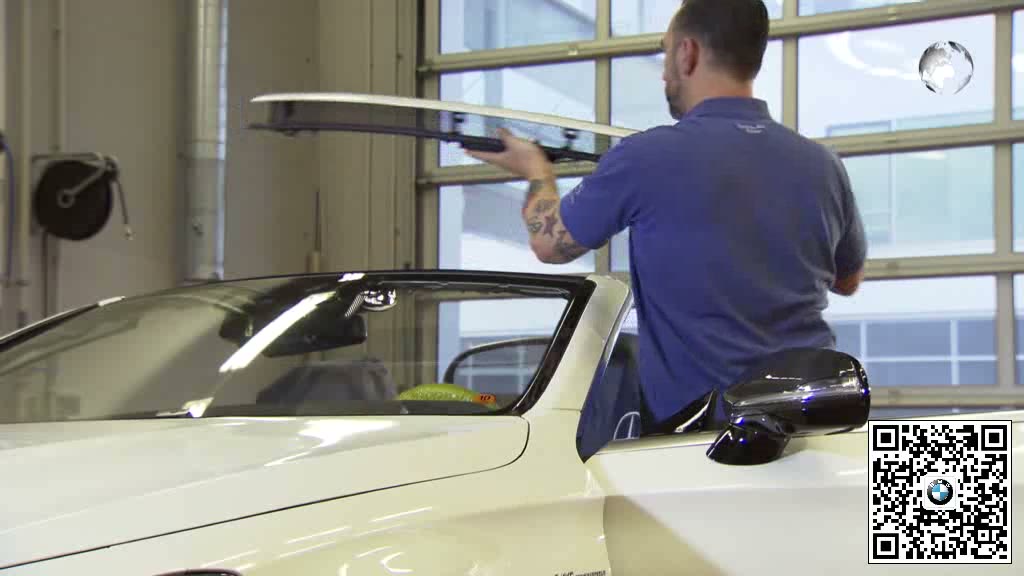

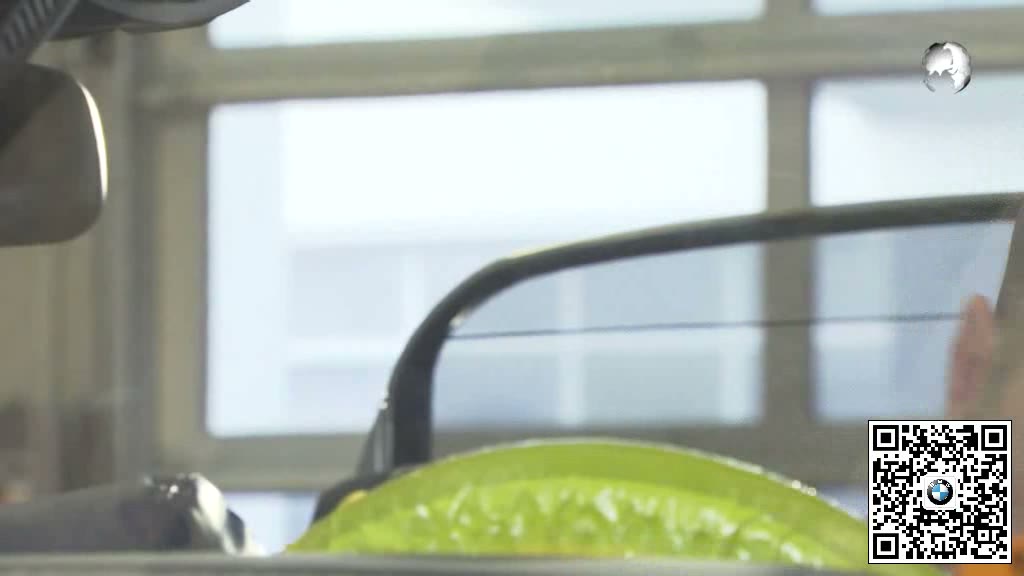

解除全部固定后由两人保持总成平直，避免碰伤风挡、密封条和A柱饰面。

四、装复并检查伸出回收和密封

对正定位及密封后恢复连接，运行AIRCAP多个循环，检查同步、风噪和顶篷贴合。

五、完工检查要点

• 顶篷和AIRCAP处于安全维修状态。
• 顶框饰件及密封条无损伤。
• 长条总成由两人平直托持。
• 伸出、回收和密封检查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
