奔驰W216/W221 M272/M273燃油蒸发泄漏测试培训：三级真空判断与诊断边界

燃油蒸发系统报码后，最常见的误区是直接把“泄漏”理解成活性炭罐或某只阀损坏。奔驰原厂功能资料展示的逻辑更严谨：控制单元先确认温度、油位、电压和阀件状态等前提，再关闭活性炭罐切断阀、开启净化控制阀，利用进气歧管真空对燃油箱系统进行分阶段检查。测试没有完成、压力信号没有变化和真实管路泄漏，是三类不同问题。

资料定位与适用范围

本资料编号GF47.30-P-3016MIS，适用于始自2009年款/2008改款年份、带美国版代码494的特定W216/W221车辆：M272.9和M273.9发动机，并列有明确排除型号。文中的约-6 mbar、时间和真空衰减门槛属于这份旧版资料确认的标定逻辑，不能直接套用于其他市场、发动机、年款或软件版本。实车必须按VIN核对最新正式维修资料和诊断仪引导。

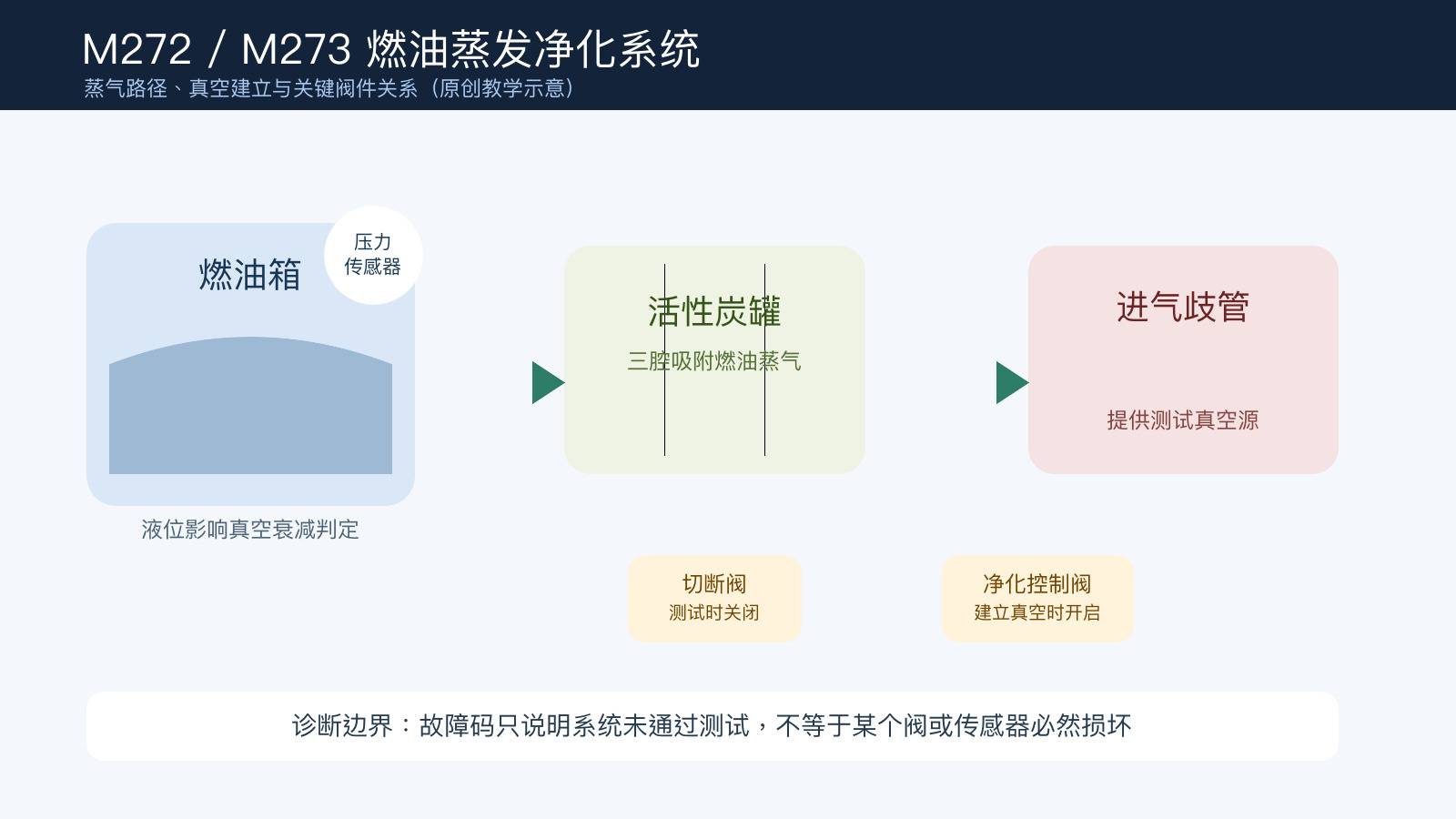

系统部件怎样配合

• 燃油箱压力传感器B4/3：报告燃油箱内压力变化，是建立真空和衰减判断的主要反馈。
• 净化控制阀Y58/1：在测试时开启，使进气歧管真空传递到燃油蒸发系统。
• 活性炭罐切断阀Y58/4：测试时关闭通向大气的路径，使系统成为可观察的封闭空间。
• 活性炭罐与管路：吸附并输送燃油蒸气；加油口盖、软管、接头、翻车安全阀等任何密封异常都可能影响结果。

测试为什么可能根本不启动

原资料列出的前提包括：发动机怠速、挡位D或R、车辆静止，闭环运行约16分钟或混合气已经完成自适应；进气温度低于45℃，发动机起动时冷却液温度低于100℃，空燃比控制启用，空气压力高于780 hPa，空气喷射未启用，活性炭罐负荷较低，燃油液位约在1/4至3/4之间，相关液位传感器和两只控制阀无故障，蓄电池电压高于11 V。

这些数值是原资料事实，不是通用维修规范。维修解读是：若监视器长期“未完成”，先查看进入条件和冻结帧，不要在测试从未真正运行时就判定硬件泄漏。高海拔、油位不合适、温度或电压不满足，都可能改变测试资格。

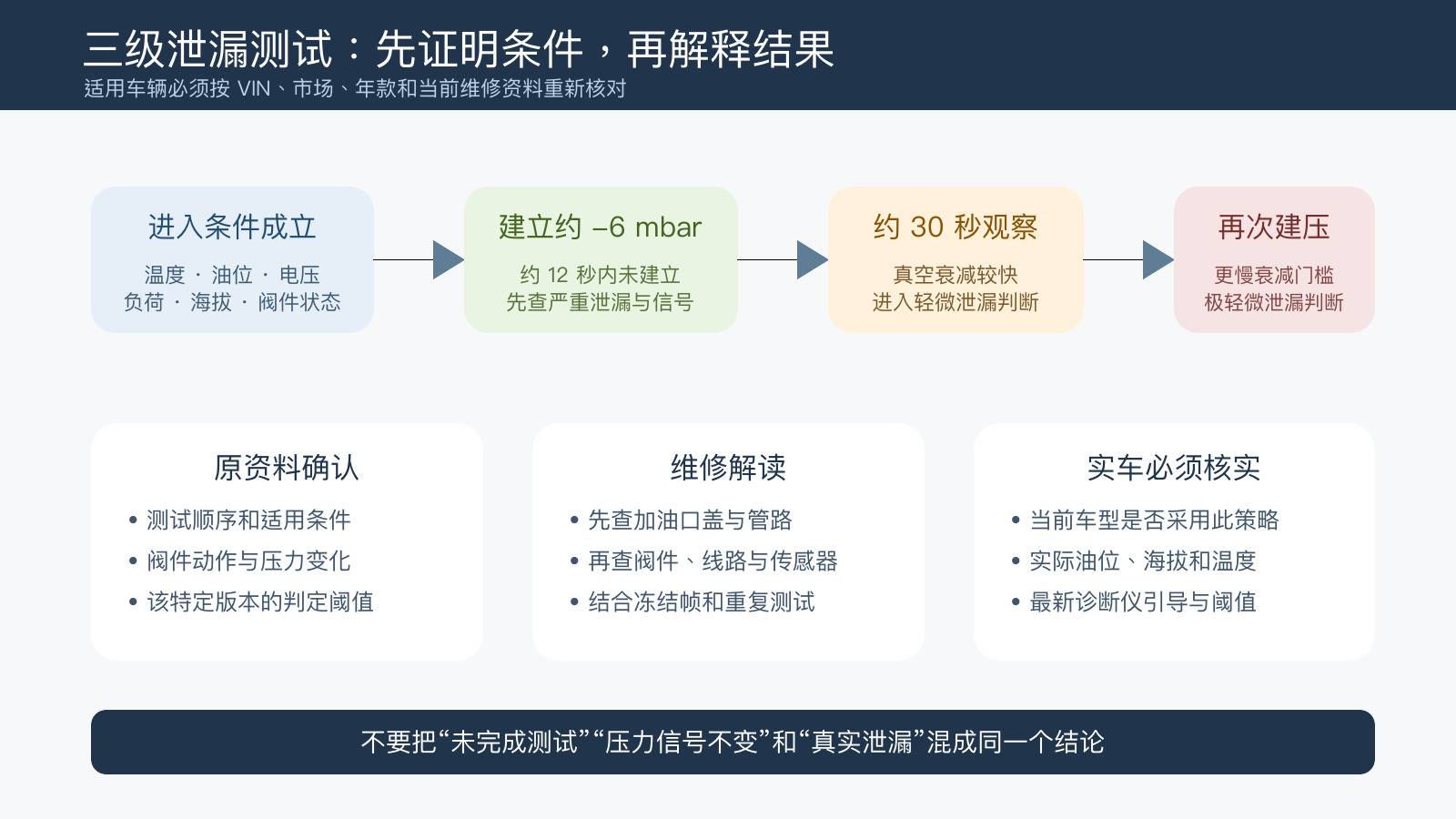

三级真空判断怎样理解

严重泄漏阶段：切断阀关闭、净化控制阀开启后，资料要求燃油箱约在12秒内形成约-6 mbar真空。未形成真空时，系统按严重泄漏方向处理，例如加油口盖打开或软管松脱。特定版本还可能提示“检查加油口盖罩”。但压力传感器信号恒定却仍落在可信范围内，也可能造成错误判断，因此不能只看一个报码。

轻微泄漏阶段：系统达到约-6 mbar并封闭后，约30秒观察真空下降速度。原资料给出的判定带为每秒0.3至0.5 mbar，并注明受燃油液位影响。下降过快才进入轻微泄漏判断。

极轻微泄漏阶段：系统再次短时净化并重新建立约-6 mbar真空；封闭系统的下降速度应不超过每秒0.10至0.15 mbar，同样受燃油液位影响。原资料将三档泄漏等效开口分别描述为不小于3 mm、1 mm和0.5 mm。它们用于说明检测能力，不是让维修人员凭孔径肉眼给车辆定性。

车间诊断流程

1. 保留证据：读取故障码、状态、冻结帧、测试是否完成及发生频率，确认报码来自哪个阶段。
2. 先核对条件：检查油位、温度、环境压力、电压、闭环与相关阀件故障；不满足条件时先解决条件问题。
3. 目视和气味检查：在通风、防火条件下检查加油口盖密封、蒸气管路、接头、活性炭罐和明显燃油气味。禁止明火、火花和不合规加压。
4. 执行引导测试：按对应车辆的诊断仪流程促动净化控制阀和切断阀，观察压力传感器响应；必要时使用合规烟雾检漏设备，压力边界以当前厂家资料为准。
5. 分离电气与密封故障：线路、供电、搭铁、阀卡滞和压力传感器偏置都可能使测试失败。故障码不是换件清单。
6. 修复后复测：恢复全部管路固定和防护，在允许条件下完成监视器或引导测试，并确认无燃油气味、无新故障和无渗漏。

风险与验收边界

燃油蒸气易燃，作业区必须通风，远离点火源；涉及燃油箱、管路拆卸或加压检漏时，应由具备资质的维修人员使用防爆和合规设备。不要用压缩空气随意给燃油箱加压，也不要绕过翻车安全阀或把阀门长期强制通电。若发现液态燃油、炭罐浸油或管路破损，应停止测试并按车型正式维修程序处置。

肖师傅培训提示

让学员面对一个“蒸发系统泄漏”报码时，先回答三个问题：测试是否具备进入条件、真空是否成功建立、真空建立后是怎样衰减的。只有这三步证据齐全，才能判断是在找大漏、小漏，还是在查阀件、线路或压力信号。维修记录应写清VIN适用性、油位和环境条件，不能只写“换炭罐后清码”。

资料来源

梅赛德斯-奔驰已获授权技术资料GF47.30-P-3016MIS《带泄漏测试的净化系统，功能》（资料日期2009-06-25，项目存档版2019-04-10）。本文仅依据该两页功能资料确认适用范围、部件关系、进入条件和测试顺序，并做中文原创诊断培训编排；未公开原PDF、内部下载位置、账号或授权链接。两张配图均为本任务原创示意图。
