本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI72.12-P-049346，版本2 |
|---|---|
| 功能组 | 72.12 后车门 |
| 日期 | 2010-05-10 |
| 适用范围 | 车型系列 221，代码 297 |
一、故障现象与投诉条件
遮阳卷帘有褶皱
二、原通告列出的可能原因
滑块位置互相错位。
三、检查与补救步骤
• 放下卷帘和车窗玻璃
• 拆下车门衬里
置（见附录 1）
回！
• 如附录 3 所述拉出卷帘
尽量在 B 柱处向上拉后排侧车窗的卷帘。接着通过移动 C 柱滑块
产生均匀的缝隙。同时
强制性产生逐渐增大的缝隙。确保卷帘在此位置中不产生褶皱。
晰听
须将卷帘调节地更低。
附件
文件 描述
Anhang 1.JPG 拆卸卷帘马达
Anhang 2.JPG 拆卸齿轴
Anhang 3.JPG 拉出遮阳卷帘
Anhang 4.JPG 调节距离
四、零件、操作与WIS参考
WIS参考
后车门上的车门
衬里
补救

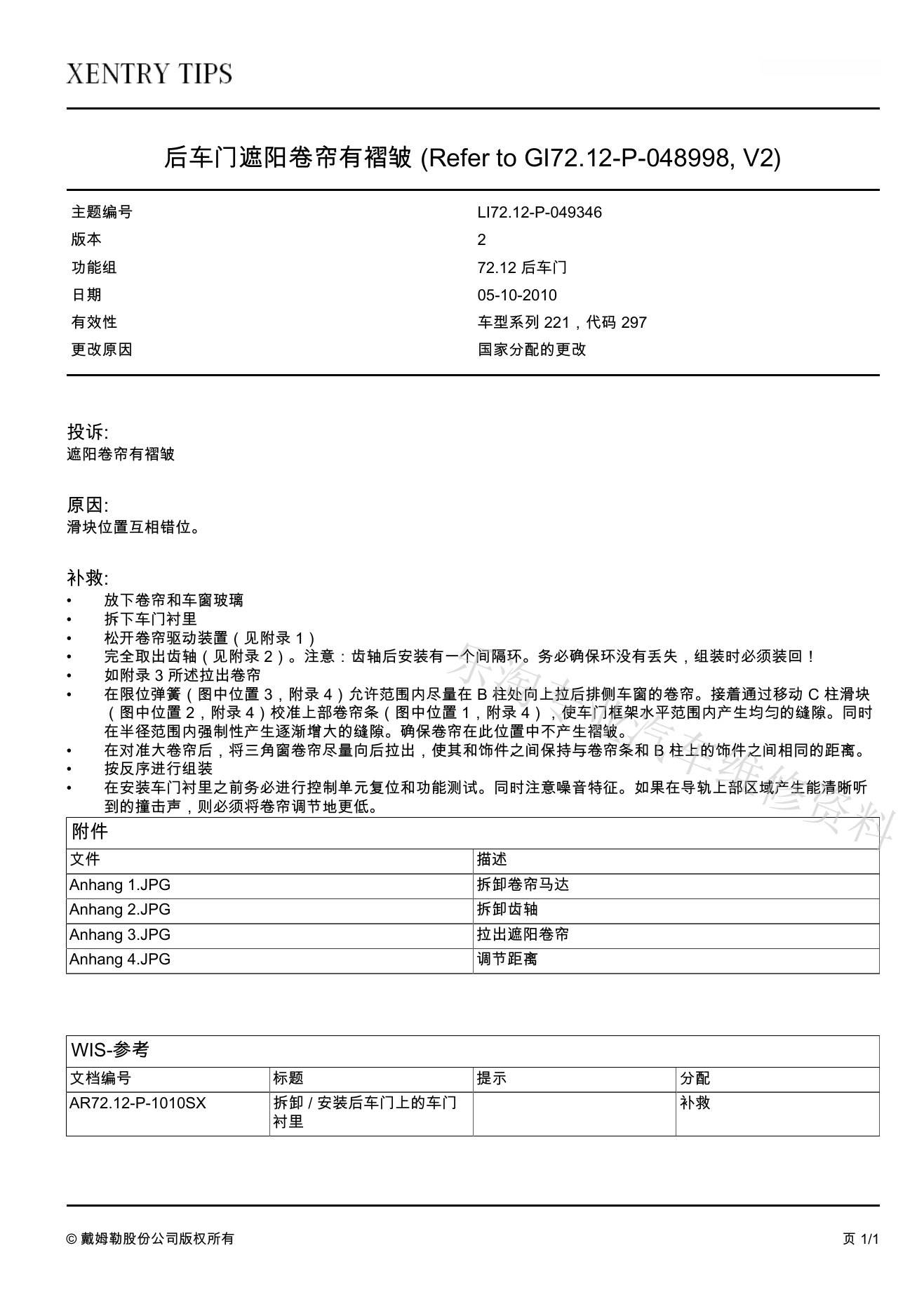

5、原始TIPS通告页面
以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
