2024+ 特斯拉 Model 3 前制动盘跳动测量：10/25/40 mm 三圈与 0.050/0.150 mm 限值

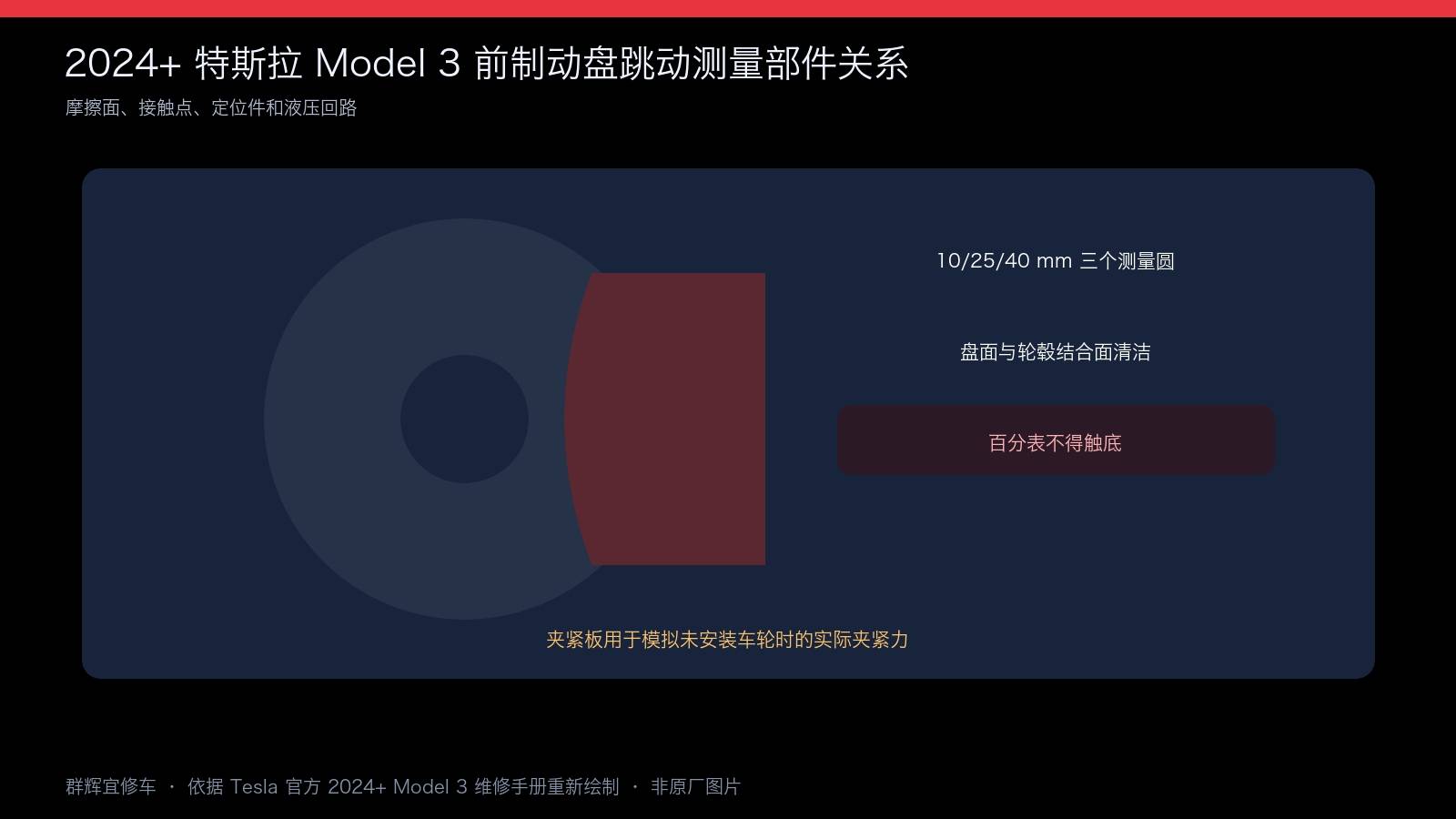

制动盘跳动必须在模拟车轮夹紧力的状态下测量。原厂使用夹紧板按 100 N·m 固定制动盘，百分表分别布置在距盘边 10、25、40 mm 的三条圆周，记录每圈最高正值和最低负值之差。

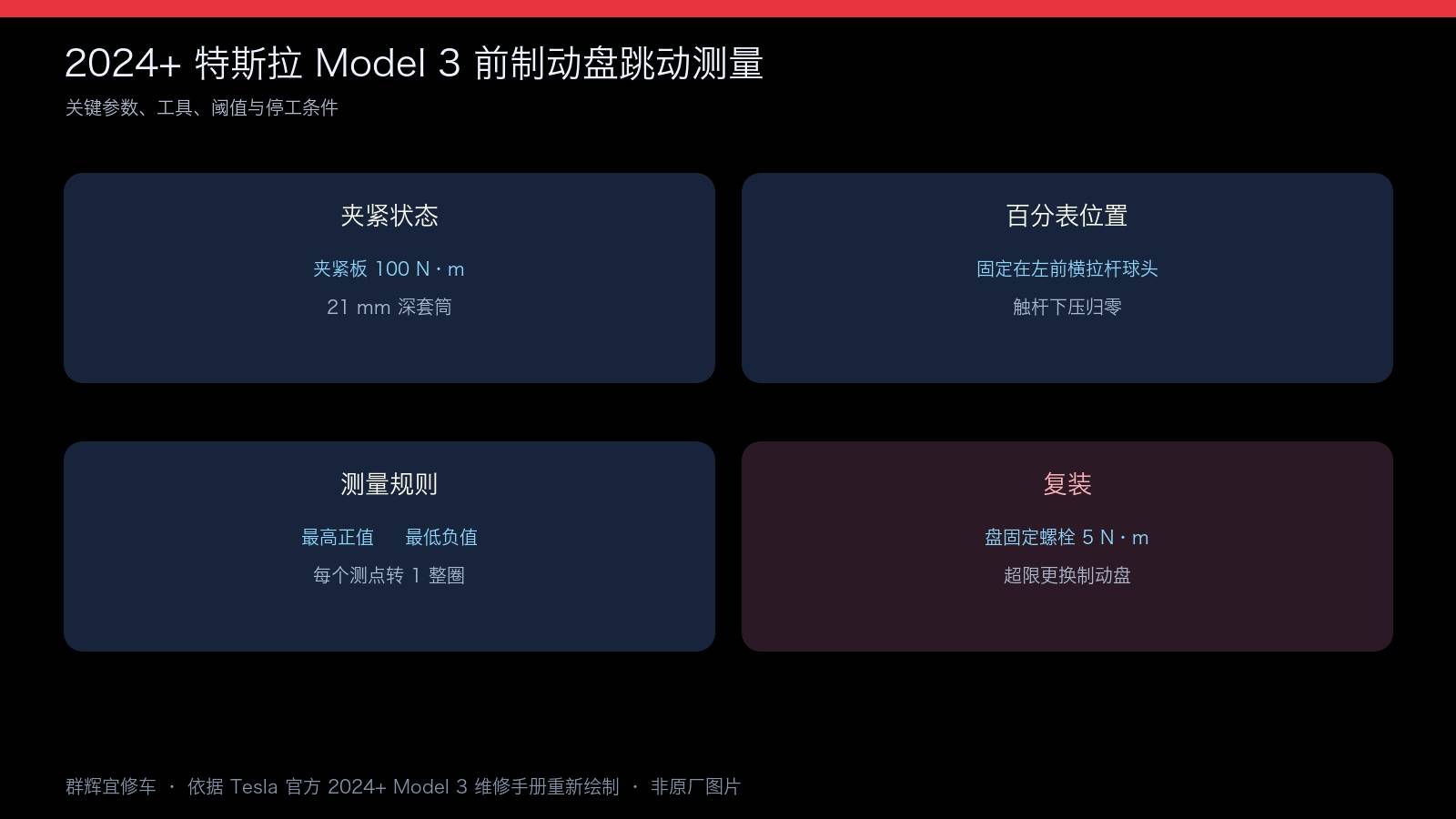

一、原厂关键参数

• 校正代码33010100，FRT 0.35，含关联程序，不重复叠加
• 检测夹紧板螺母100 N·m；制动盘固定螺栓5 N·m，两者不可混用，更不是车轮复装扭矩
• 检测套件1064697-00-B，21 mm深套筒和长杆；踏板抑压器1090881-00-A；盘固定螺栓用10 mm套筒，可重复使用

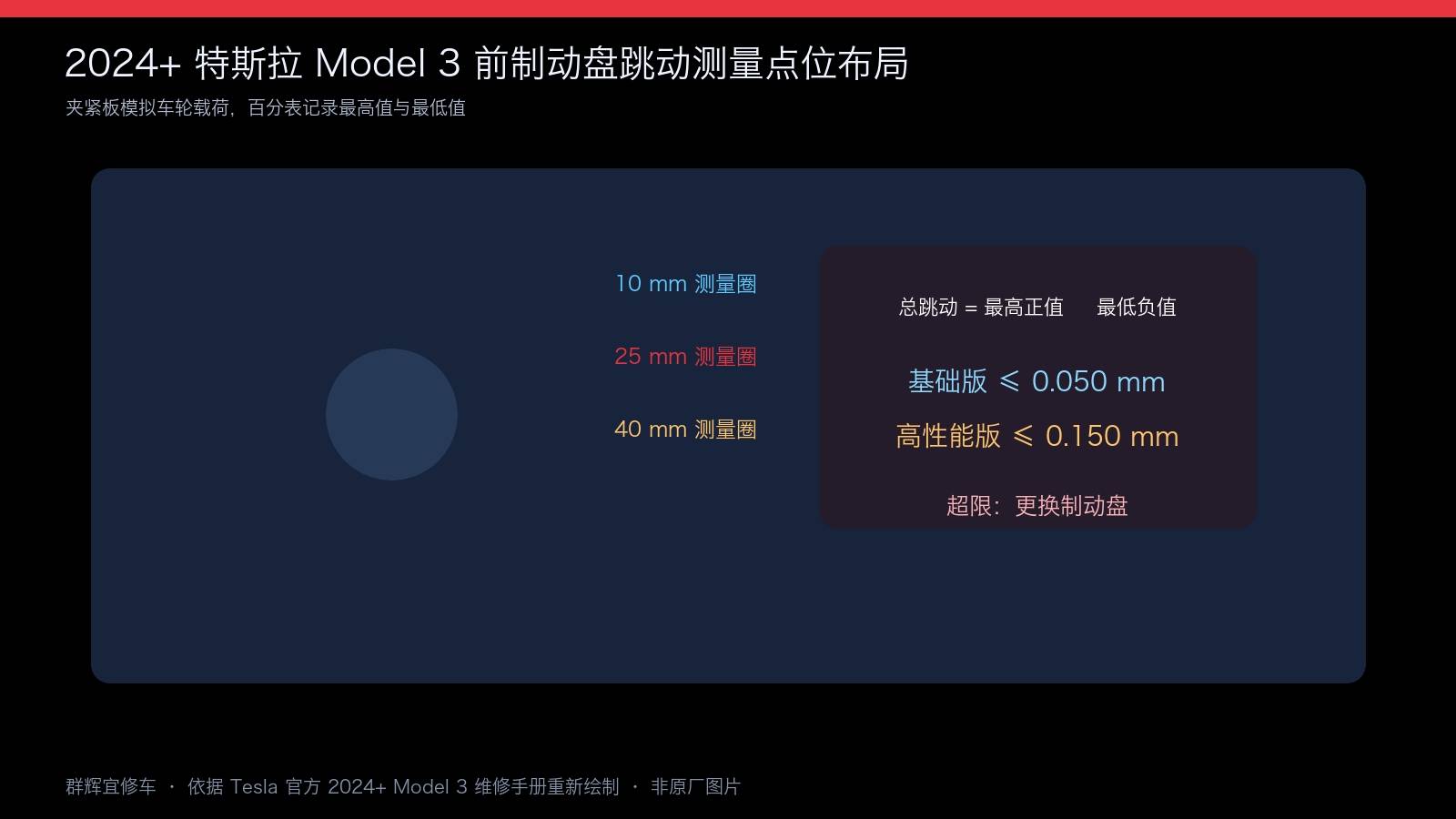

• 前盘测量圈距外缘 10/25/40 mm
• 基础版总跳动 ≤0.050 mm
• 高性能版总跳动 ≤0.150 mm

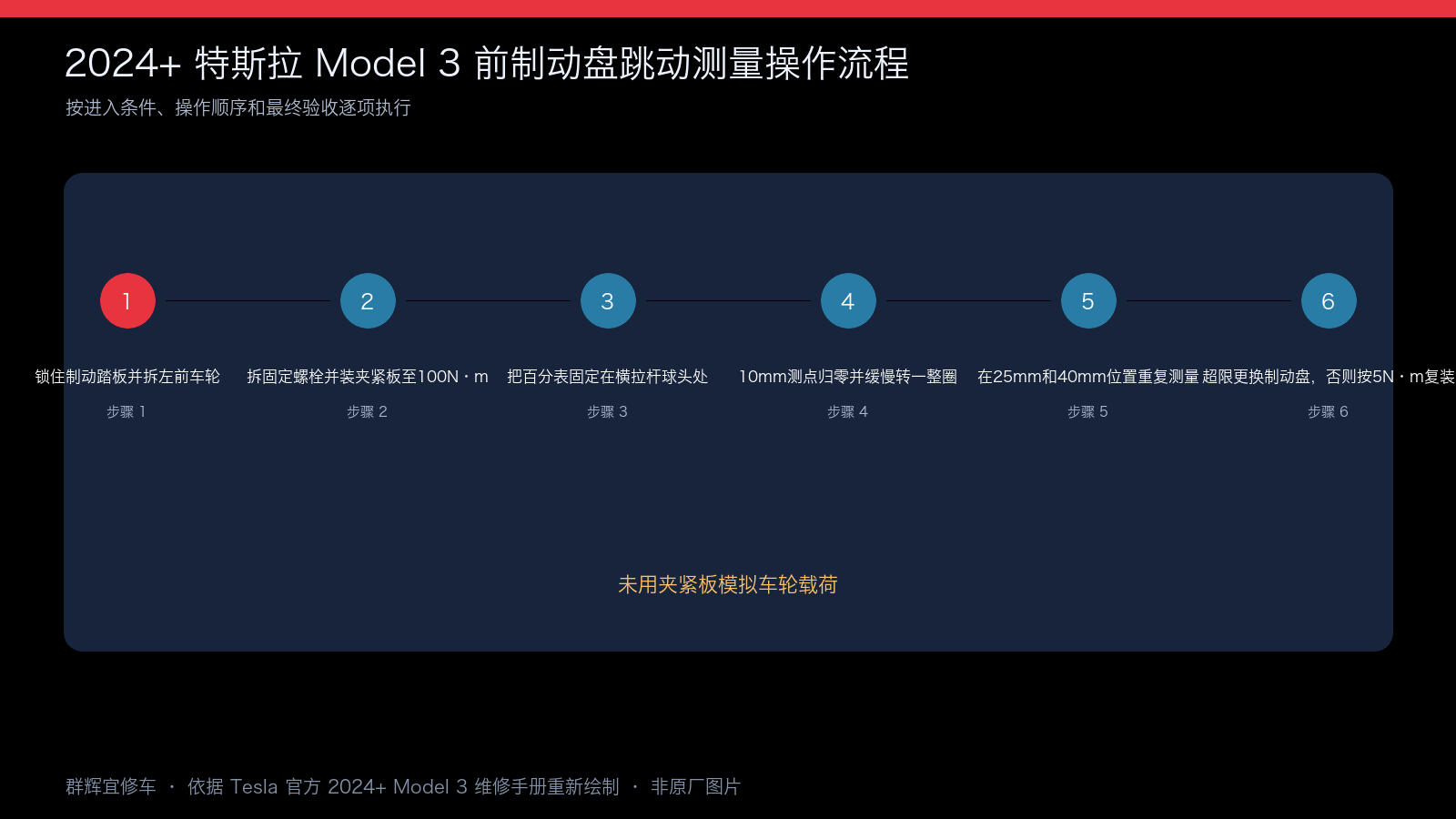

二、操作顺序

• 1. 核对制动器版本与个人防护、双柱举升条件。打开左前车门并降下车窗，装制动踏板抑压器并确认踏板完全踩下以防轮毂转动。按双柱举升程序支撑车辆，再按车轮总成关联程序拆左前车轮，不拆轮毂轴承总成。
• 2. 用10 mm套筒拆原厂照片标记的左前制动盘固定小螺栓。安装检测夹紧板，螺母紧固至100 N·m，模拟车轮装好后的夹持状态，防止测量失真。

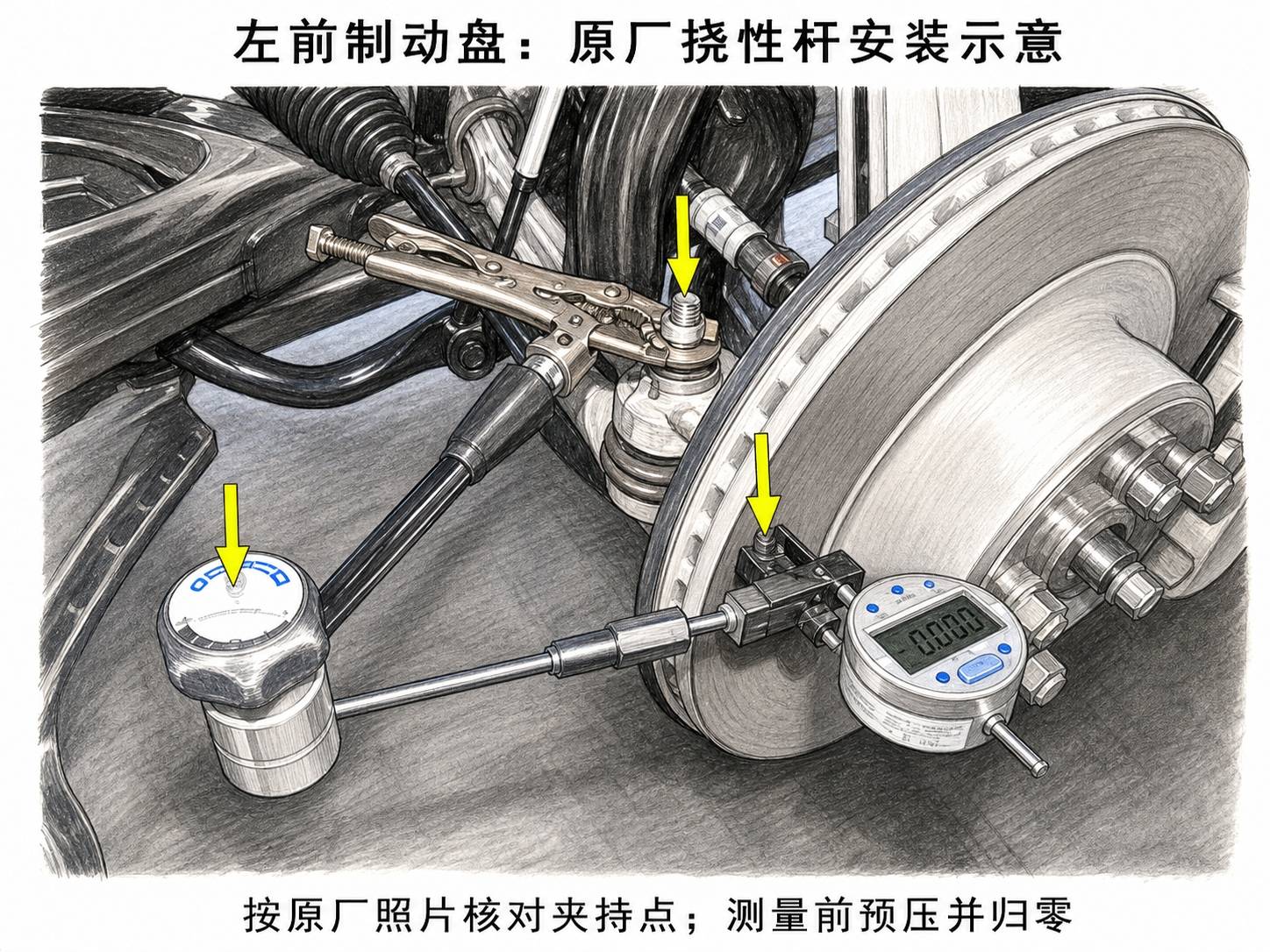

• 3. 降至适当高度并移除踏板抑压器，再部分举升并落到机械锁止位；确认两侧均可靠锁止，避免侧倾。将检测挠性杆安装在左前横拉杆球头螺母处并设置数字指示器，不拆松该螺母，也不套用后悬架安装点。

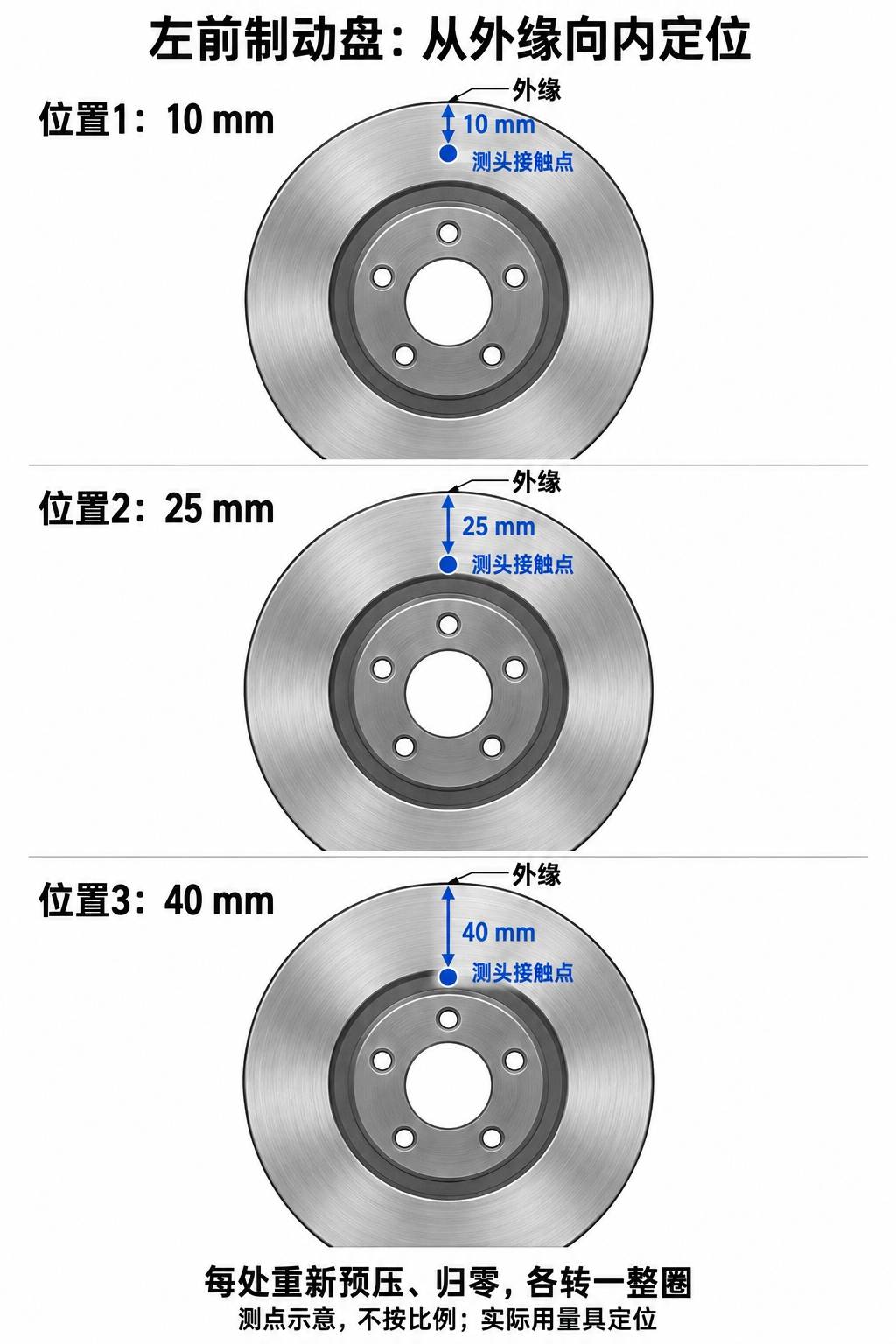

• 4. 三个距离均沿盘面从最外圆周径向向内定位，测的是摩擦面的轴向跳动，不是盘外圆的径向跳动。从左前制动盘外缘向内量10 mm，调整测头并预压后归零，保证能双向移动且不会触底。标记制动盘顶部中心作为起点，缓慢旋转完整一圈，记录最高正值和最低负值。

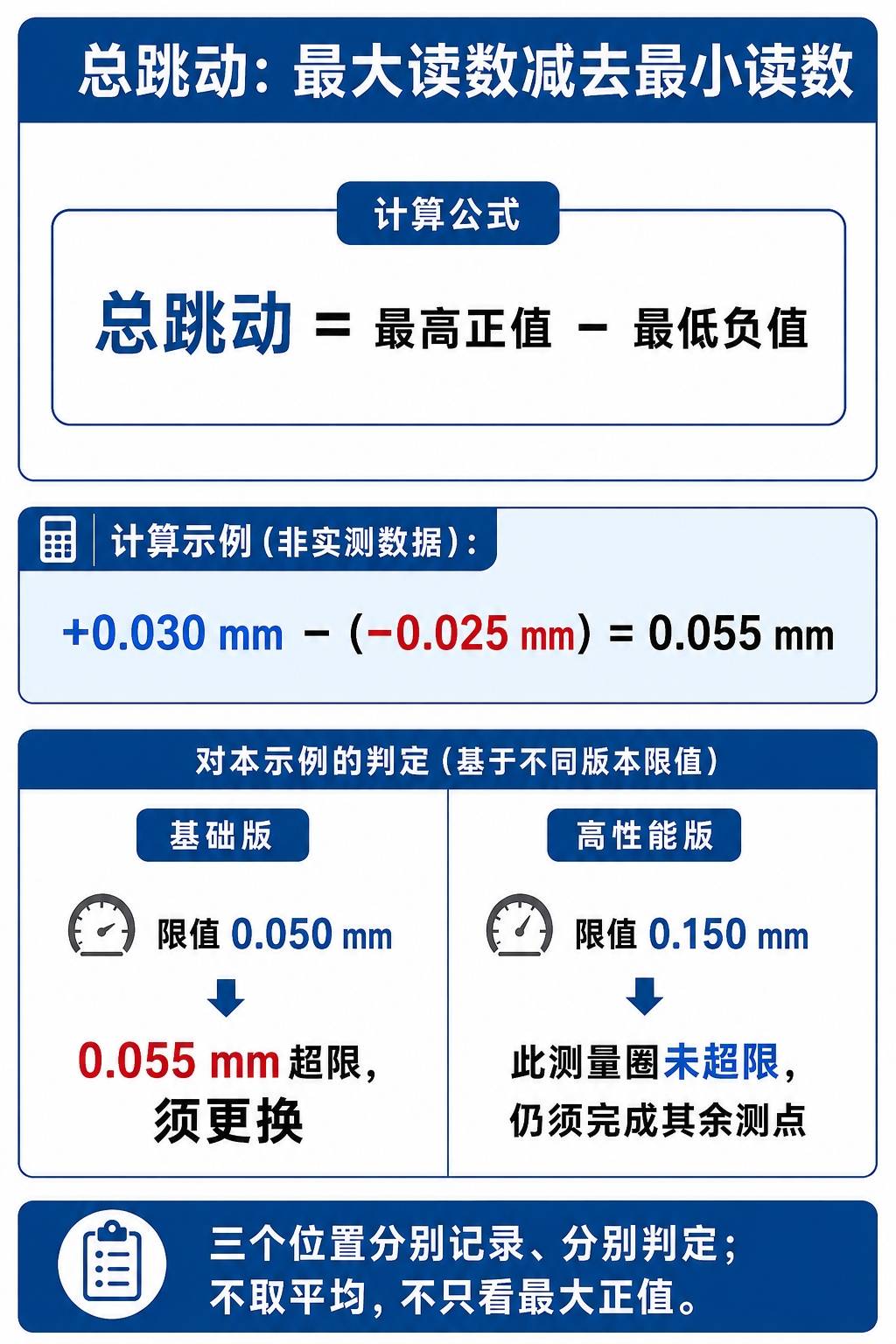

• 5. 在外缘向内25 mm和40 mm处分别重新定位、预压、归零，每处各转完整一圈并记录。每圈总跳动＝最高正值−最低负值：基础版不得超过0.050 mm，高性能版不得超过0.150 mm。任一位置超限，按原厂要求更换制动盘，不能取平均掩盖超限。
• 6. 测量完成先拆挠性杆，再安装抑压器并完全踩下踏板。部分举升后落到两侧机械锁止位，拆检测夹紧板，复装制动盘固定螺栓至5 N·m。按对应原厂车轮程序复装左前车轮：先手紧车轮螺母，降低车辆后按交叉星形顺序最终紧固至175 N·m，不能套用夹紧板的100 N·m；移除踏板抑压器，升起左前车窗并关门，按举升关联程序完成恢复。需要换盘时执行对应换盘完整程序，不以本段简化收尾替代。

三、容易出错的环节与验收

• 注意：未用夹紧板模拟车轮载荷。
• 注意：百分表触杆触底无法双向移动。
• 注意：把单侧峰值误当成总跳动。

安全提示：本文用于帮助理解原厂维修资料，不替代 VIN/地区配置核对、Tesla 维修培训、举升安全、PPE、专用工具、维护模式、Toolbox 和最新版程序。制动、悬架和转向直接关系行车安全；不具备资质、工具或可控试车条件时不得施工。

资料来源与适用说明

全文及原厂十幅图像核对日期为 2026-09-12。本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料；英文原厂程序。施工前须重新核对 VIN、零件号、制动器版本、轮毂规格、软件界面和当前扭矩表。

配图为原厂照片重绘及测距、计算教学示意，非原厂原图。原页对制动盘固定螺栓的连接对象存在译名与表述混用（英文亦写 knuckle），本文以原厂图片标记的制动盘固定小螺栓表述，不据此拆悬架或传动部件；夹具固定点和操作仍须核对原厂照片及实车。
