2024+ 特斯拉 Model 3 后制动盘跳动测量：15/30/45 mm 三圈与更换限值

本文测量对象始终为左后制动盘。原厂英文把挠性杆安装点称为LH rear toe link bolt（左后前束连杆螺栓），中文译为止推杆；应按原厂安装照片和实车核对，不凭中文名称选择其他悬架螺栓。测头在距盘外缘向内15、30、45 mm三处分别归零，每处转动完整一圈。

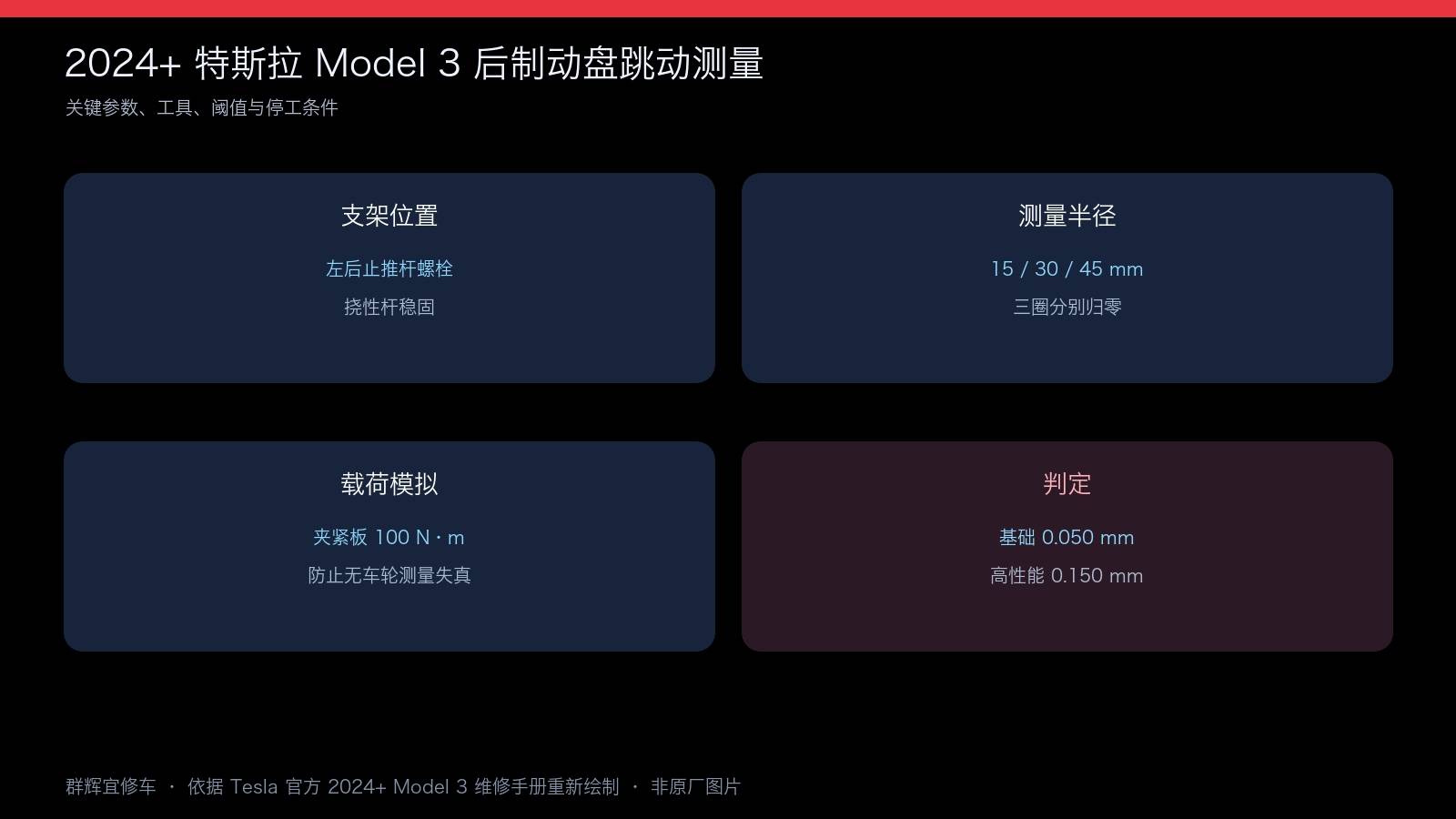

一、原厂关键参数

• 校正代码33010200，工时0.48，包含关联工作，不重复叠加
• 夹紧板螺母100 N·m；左后制动盘固定螺栓5 N·m（10 mm套筒，可重复使用）
• 检测套件1064697-00-B；制动踏板抑压器1090881-00-A；夹具使用21 mm深套筒及长杆
• 后盘测量圈距外缘 15/30/45 mm
• 基础版总跳动 ≤0.050 mm
• 高性能版总跳动 ≤0.150 mm

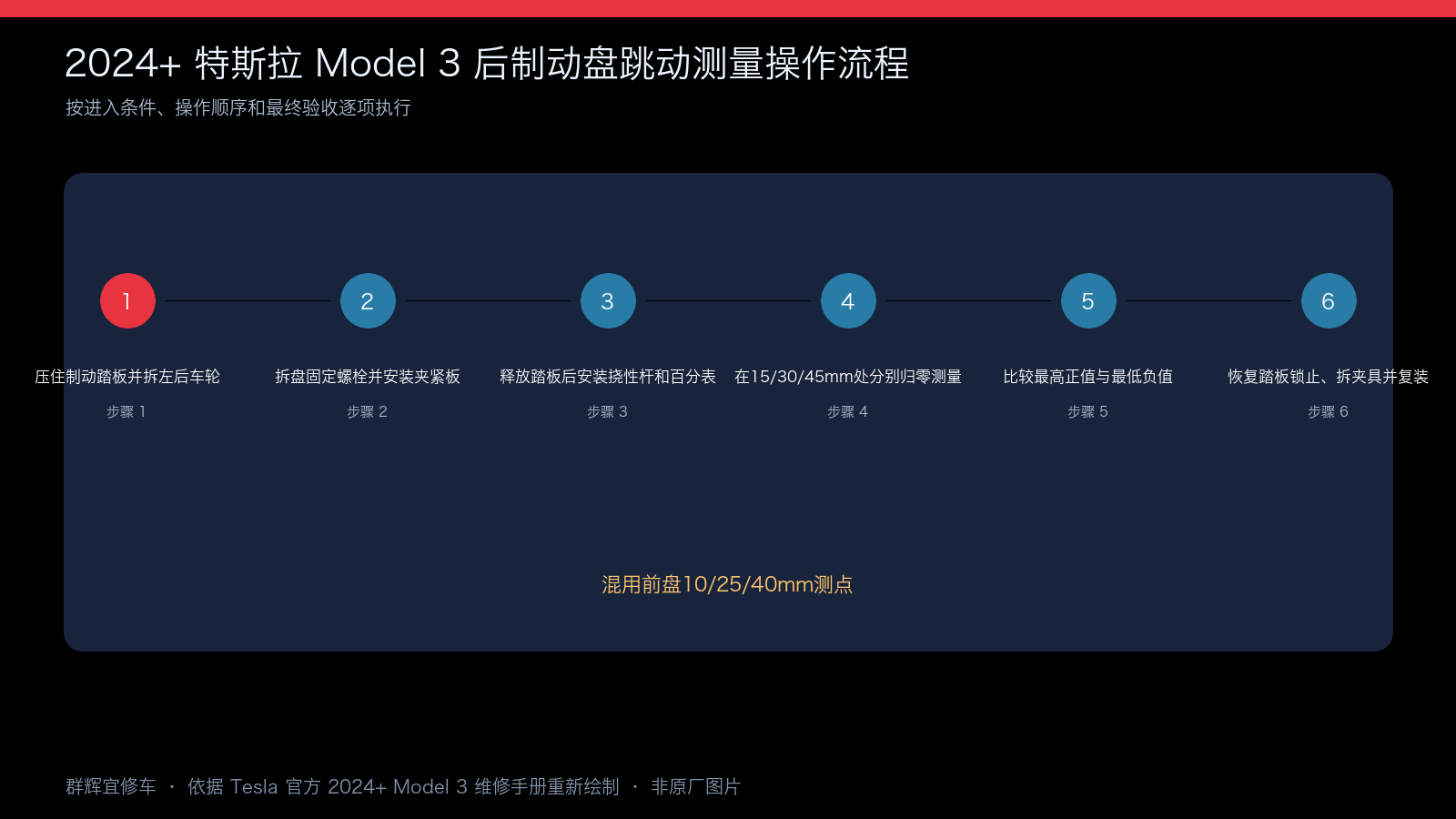

二、操作顺序

• 1. 打开左前车门并降下车窗。核实制动器版本、PPE和举升条件；原厂测量页仅写EPB维护模式退出而未写进入，开始转盘前须按原厂驻车制动释放程序确认具备相应释放状态，禁止强行克服驻车制动转盘。此为关联安全前提补充，不冒充该页原有步骤。当前英文释放程序说明释放后车辆可能自由滚动，必须先防止车辆移动；维护模式应按对应界面执行，结束后通过驻车退出。安装制动踏板抑压器并确认踏板完全踩下，按双柱举升程序支撑车辆，再按车轮程序拆左后车轮。

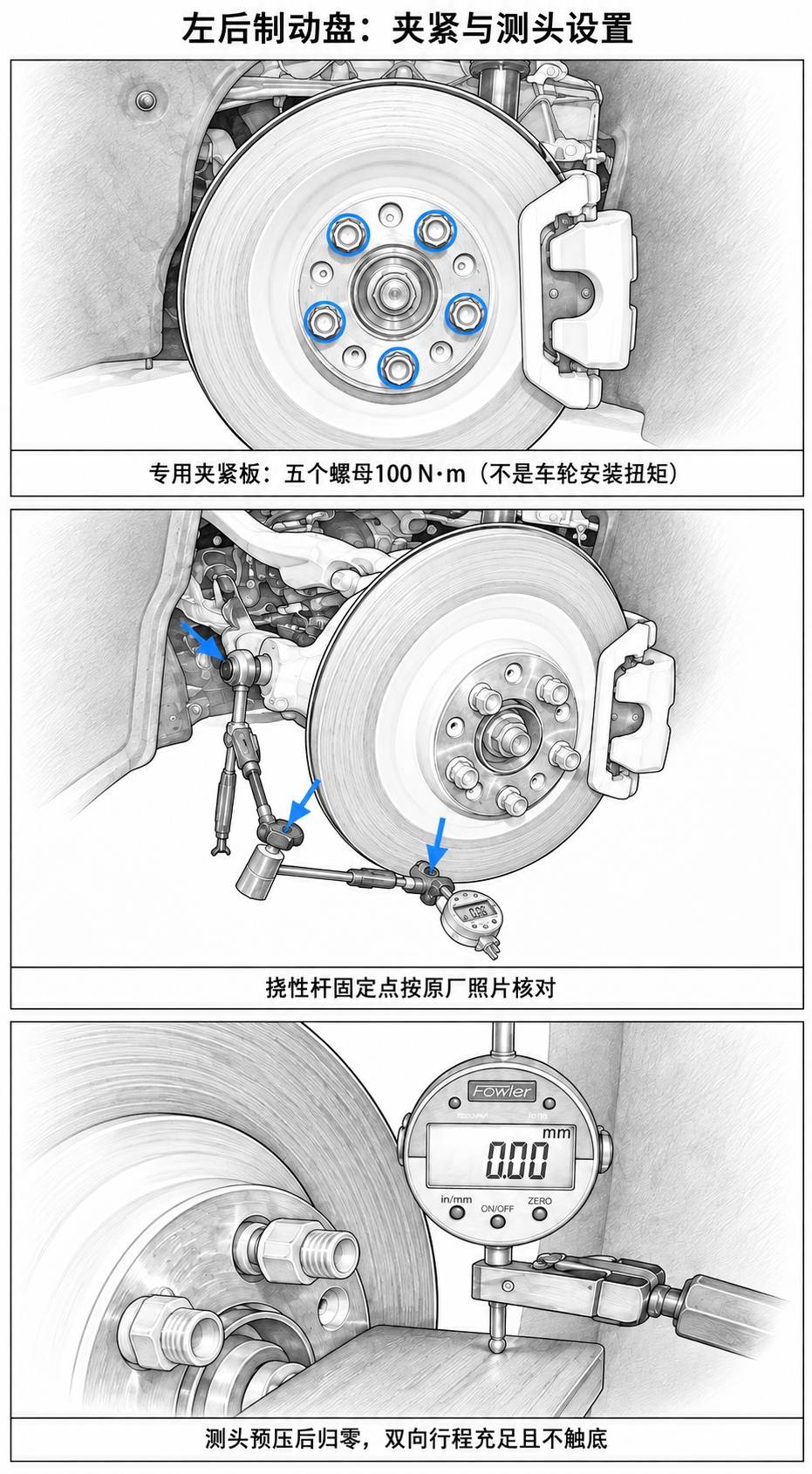

• 2. 用10 mm套筒拆左后制动盘固定螺栓；安装检测套件夹紧板，将其螺母紧固至100 N·m，模拟已安装车轮的夹持条件。该数值不可代替车轮复装扭矩。
• 3. 降到合适高度，移除踏板抑压器；再部分举升并落到举升机机械锁止位，确认两侧锁止声和可靠支撑，避免车辆侧倾。将检测挠性杆安装到原厂照片所示左后toe link螺栓处并设置数字指示器。此为夹具固定操作，不是要求拆松悬架紧固螺栓。

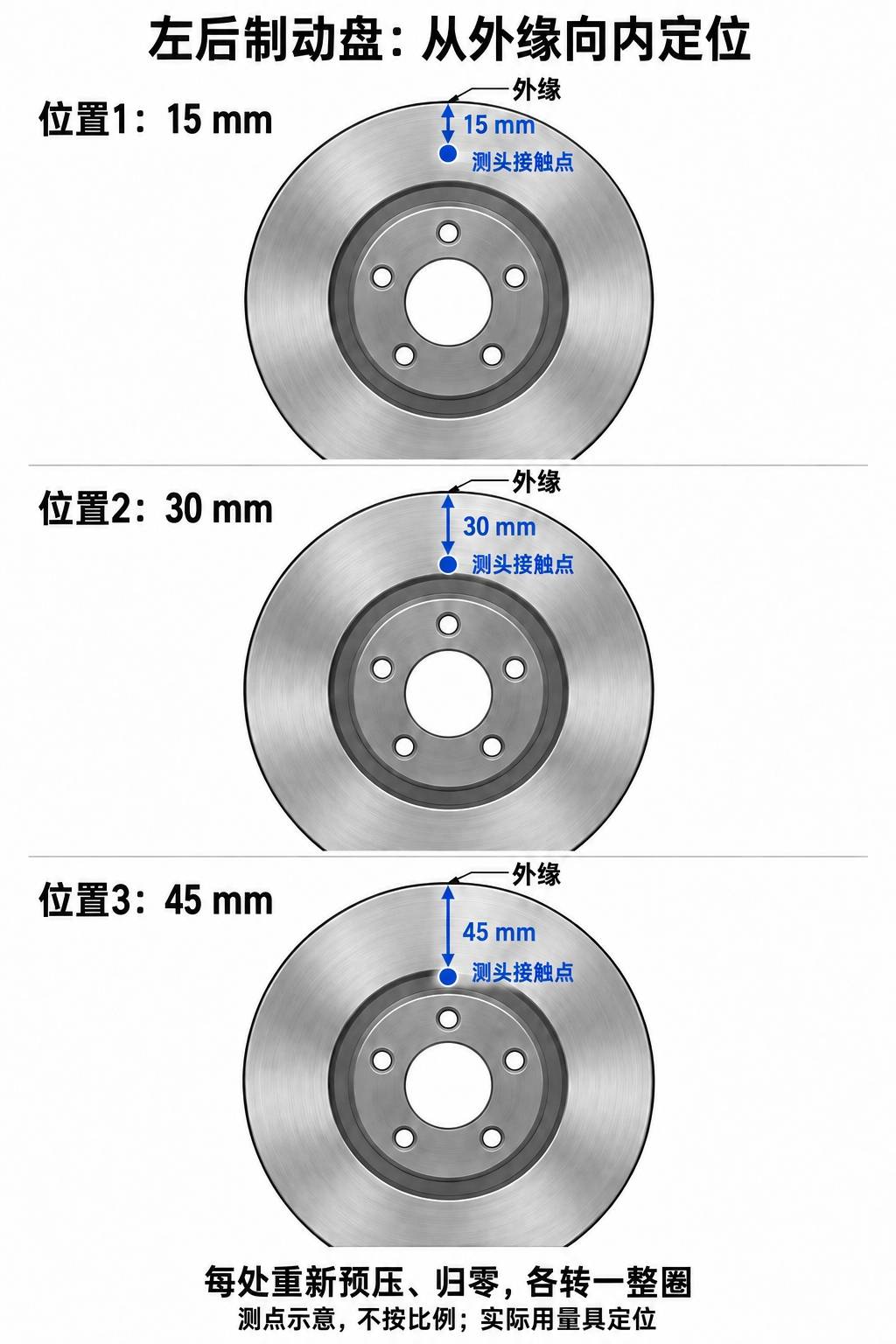

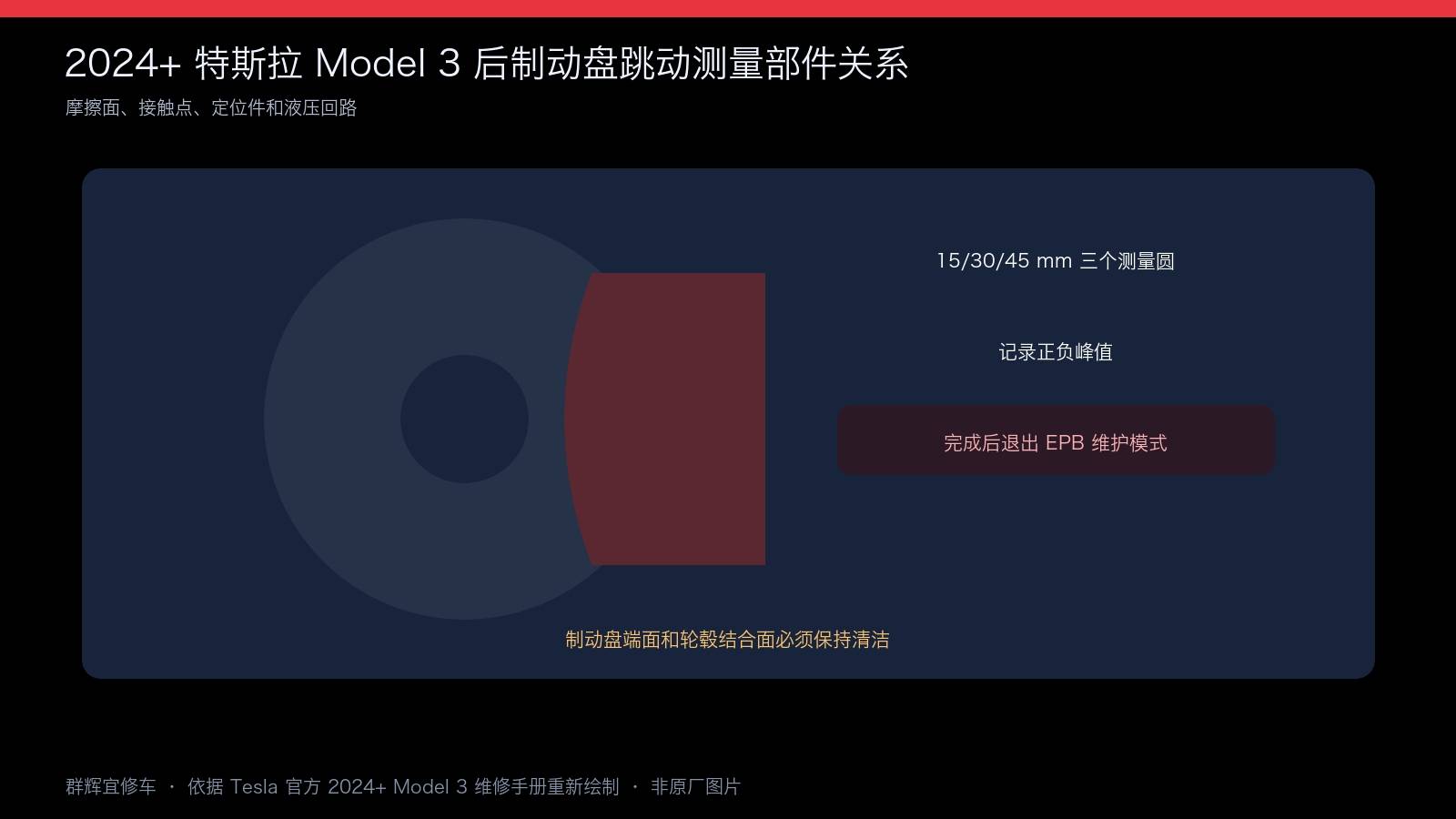

• 4. 三个距离沿盘面从最外圆周径向向内定位；测量的是盘面轴向跳动，不是外圆径向跳动。从左后盘外缘向内量15 mm，调整测头使其预压，保证可双向移动且不触底，再归零。标记盘顶中心作为起点，缓慢转动完整一圈，记录最高正值和最低负值。随后分别在向内30 mm、45 mm处重新定位、预压、归零，并各转一整圈记录，不能只移动测头后沿用上一圈零点。

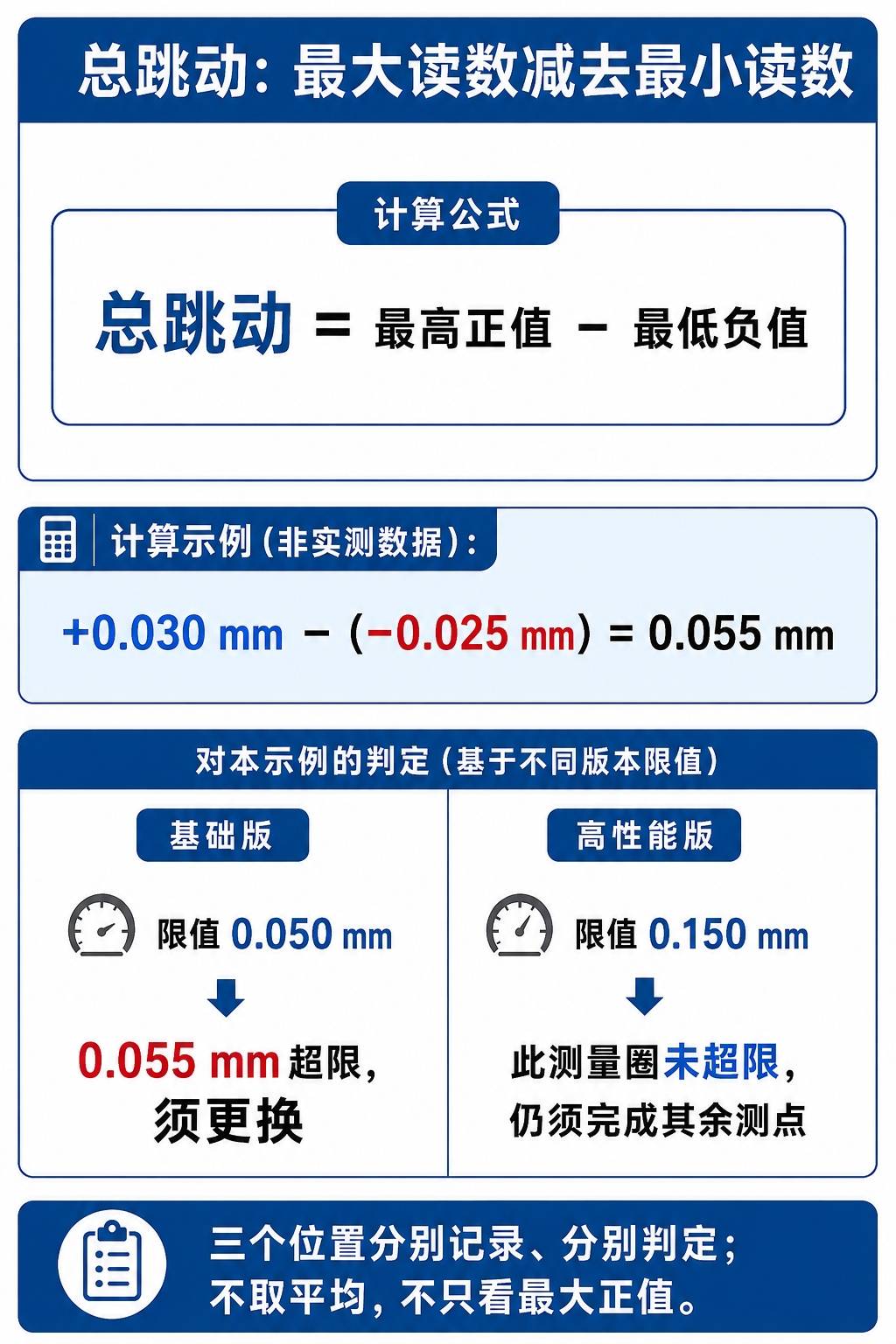

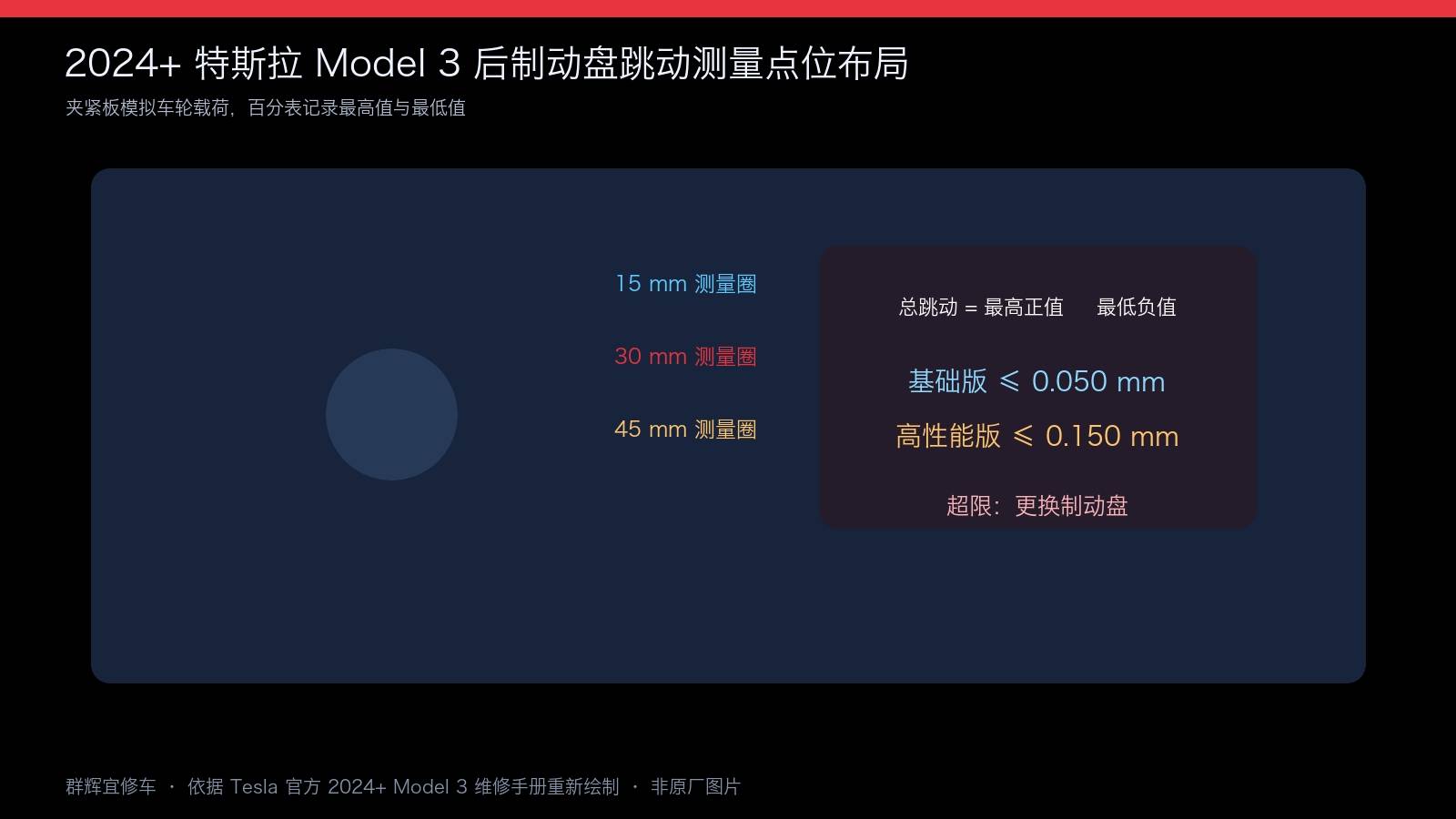

• 5. 每个位置总跳动＝最高正值−最低负值。基础版不得超过0.050 mm，高性能版不得超过0.150 mm；任何测量位置超过对应限值，原厂要求更换制动盘，不取三圈平均掩盖超限。例如+0.030−（−0.025）＝0.055 mm，基础版已超限，高性能版则仅代表该圈未超限。
• 6. 拆下挠性杆，再装踏板抑压器并完全踩下踏板；部分举升后可靠落到两侧锁止位。拆夹紧板，用10 mm套筒复装左后盘固定螺栓，5 N·m。按对应车轮程序复装左后车轮：先手紧螺母，降低车辆后按交叉星形顺序最终紧固至175 N·m，不套用夹紧板的100 N·m；移除踏板抑压器；踩住踏板并在触摸屏点击驻车，退出EPB维护模式。升起左前车窗并关门，按关联举升程序完成车辆恢复。

三、容易出错的环节与验收

• 注意：混用前盘10/25/40mm测点。
• 注意：旋转过程中百分表杆偏离测量圈。
• 注意：完成后未退出EPB维护模式。

安全提示：本文用于帮助理解原厂维修资料，不替代 VIN/地区配置核对、Tesla 维修培训、举升安全、PPE、专用工具、维护模式、Toolbox 和最新版程序。制动、悬架和转向直接关系行车安全；不具备资质、工具或可控试车条件时不得施工。

资料来源与适用说明

全文及原厂十幅图像核对日期为2026-09-12。本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料；英文原厂程序。施工前须重新核对 VIN、零件号、制动器版本、轮毂规格、软件界面和当前扭矩表。

配图为原厂照片重绘及教学测距、计算示意，非原厂原图。中英文原页的扭矩表和45 mm定位句均夹有“左前”字样，但标题、转盘步骤和复装步骤均为左后；本文按左后测量对象整理，并保留此校核说明。若最新版或实车配置不一致，停止并核实，不将本图用于前盘。
