奔驰汽车万用表使用：电压、电阻、电流、占空比与绝缘测量

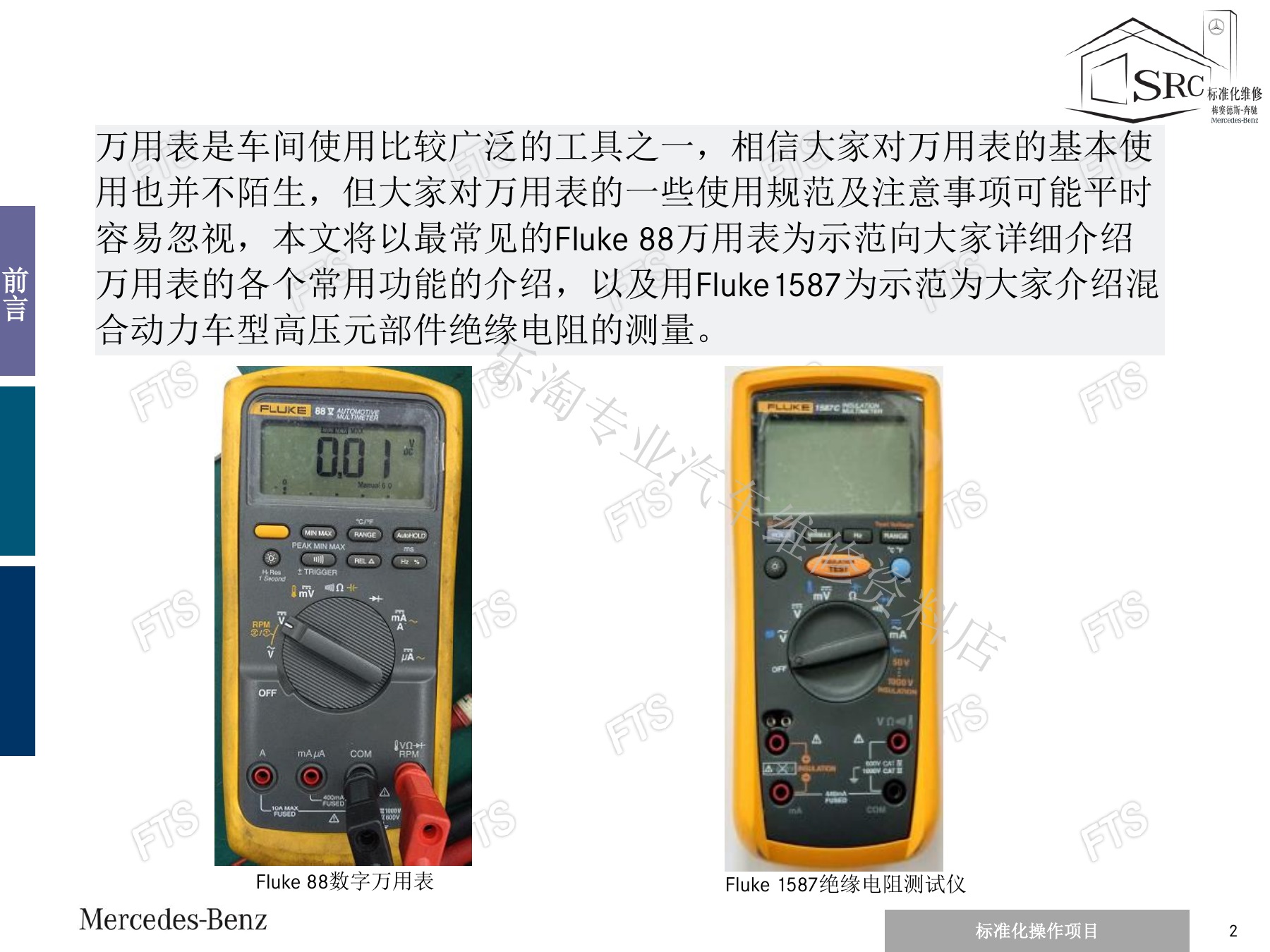

万用表是汽车电气诊断中使用最频繁的工具之一，但旋钮选对并不等于测量方法正确。两份原课程分别介绍Fluke 88的面板与常用功能，以及Fluke 88/1587在电压、电阻、电流、占空比和绝缘电阻测量中的接法与安全边界。

开始测量前必须确认仪表的测量类别、最大允许电压、电流保险丝、表笔绝缘、插孔位置和量程。高压系统绝缘测量属于专门作业，普通万用表不能替代绝缘测试仪，也不能把课件中的示例接法直接套用于未知状态车辆。

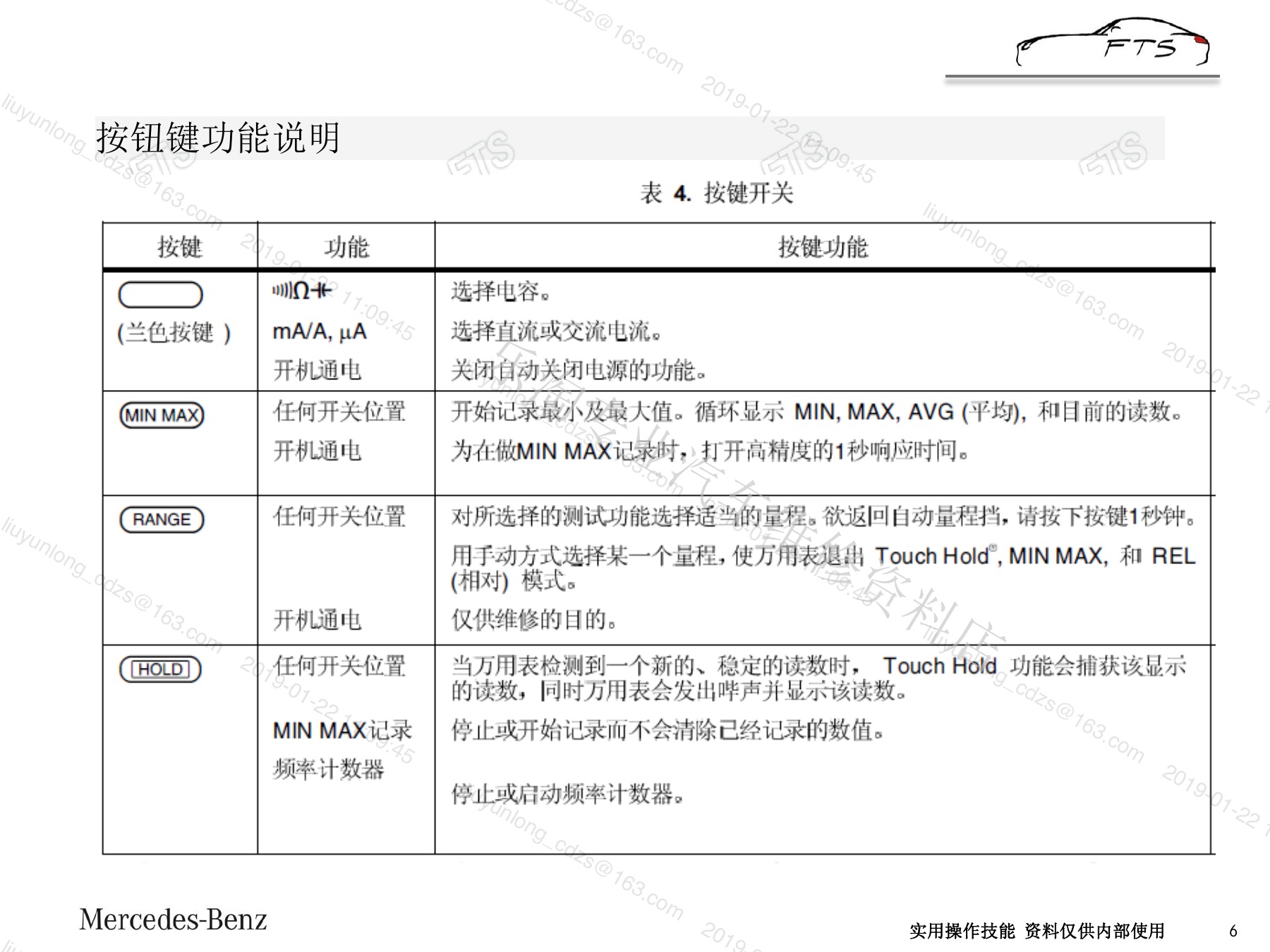

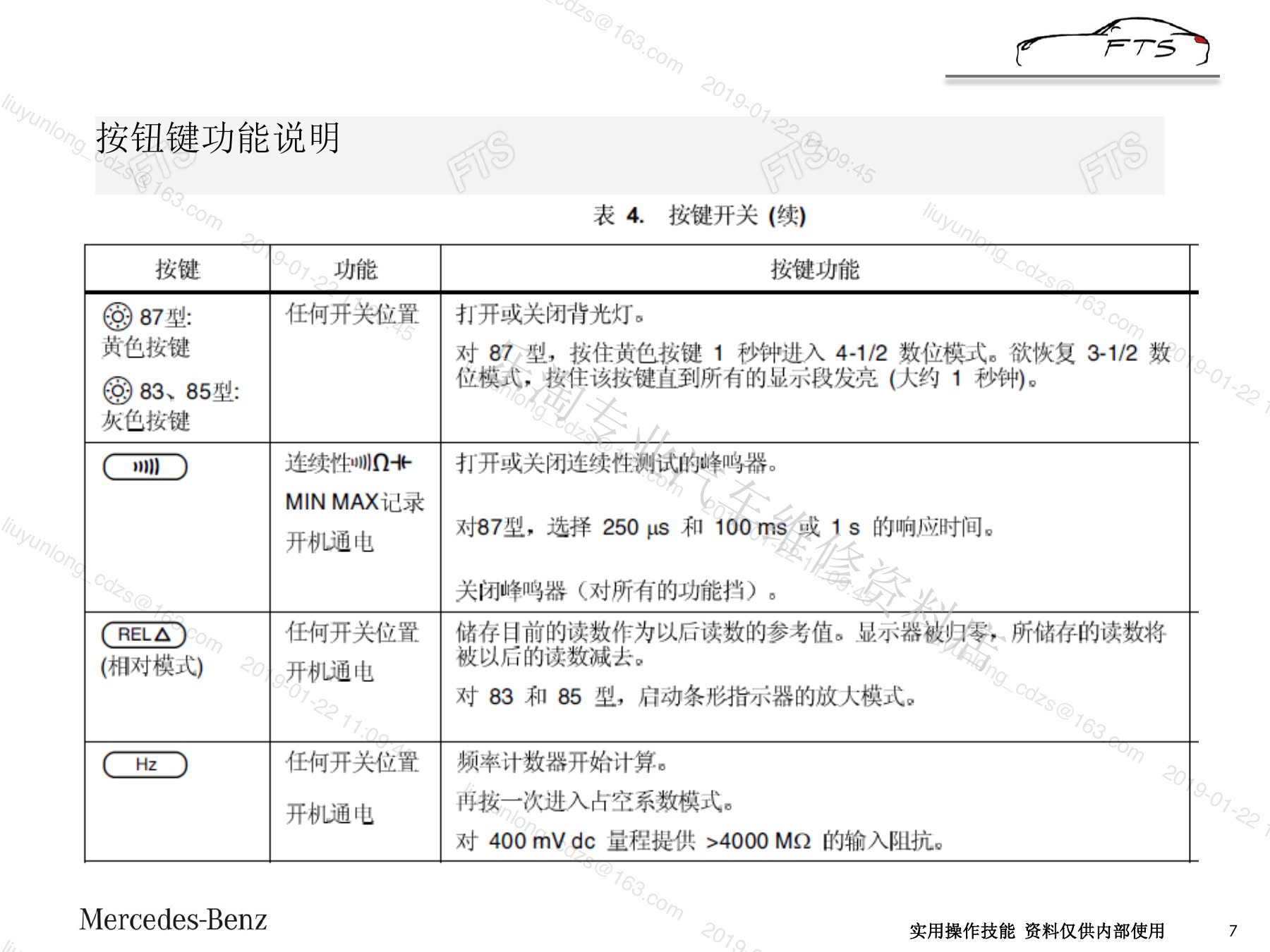

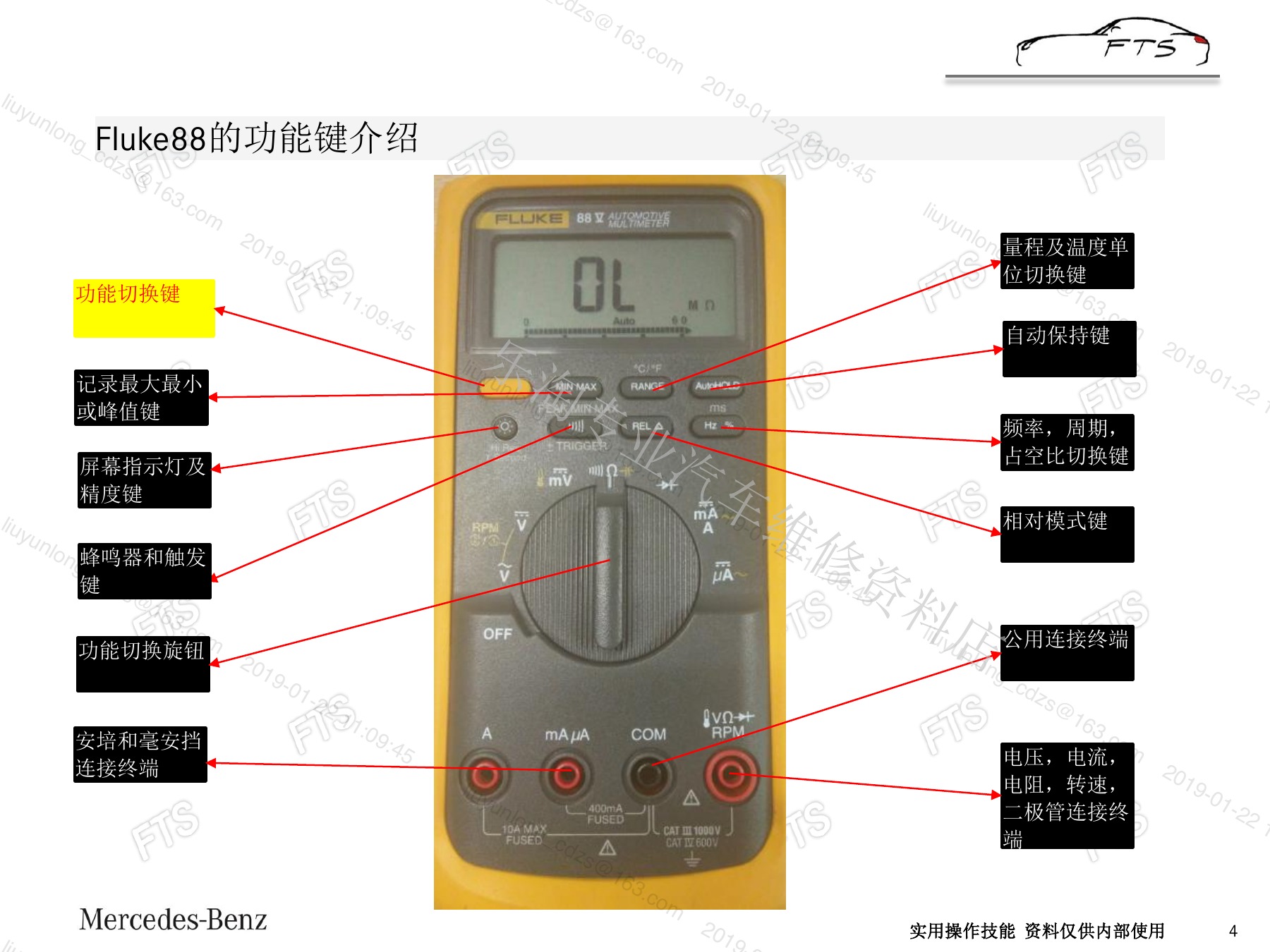

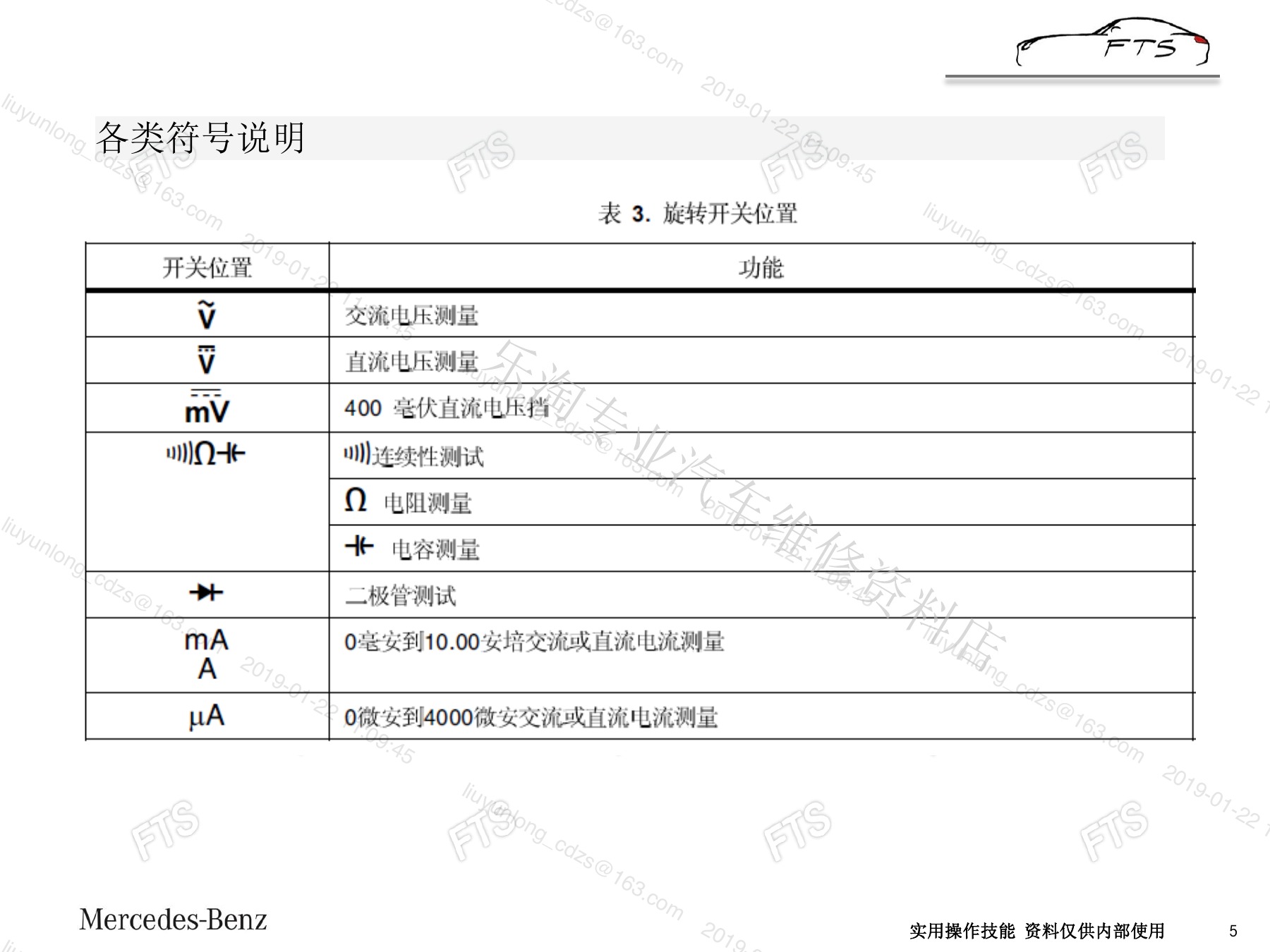

一、仪表选择、面板、挡位与表笔插孔

先根据任务选择工具：常规低压电气诊断使用汽车万用表，绝缘电阻测量使用具备规定测试电压和安全等级的绝缘测试仪。插孔、挡位和量程必须在接入电路前确认，避免把电流插孔误用于电压测量。

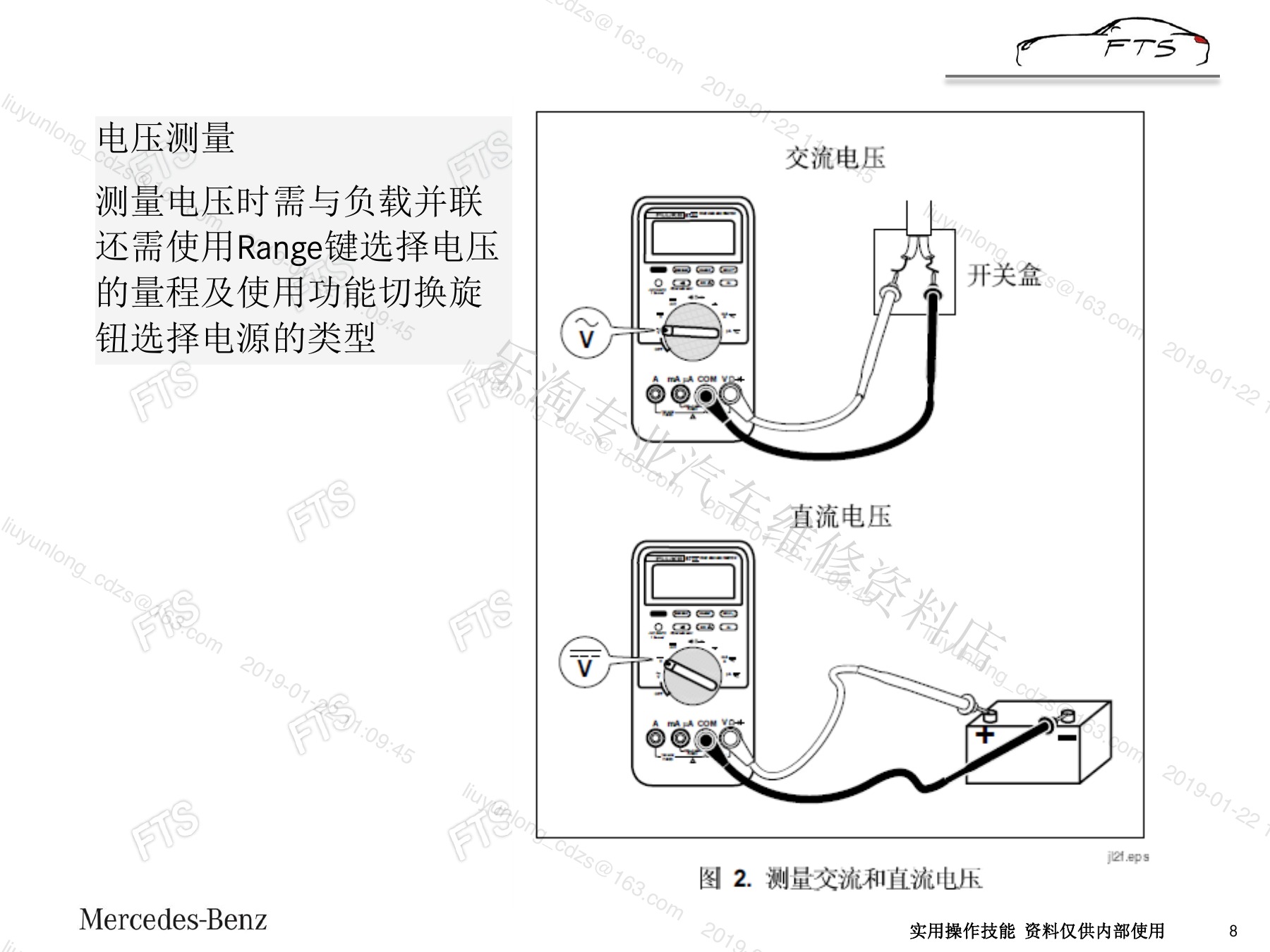

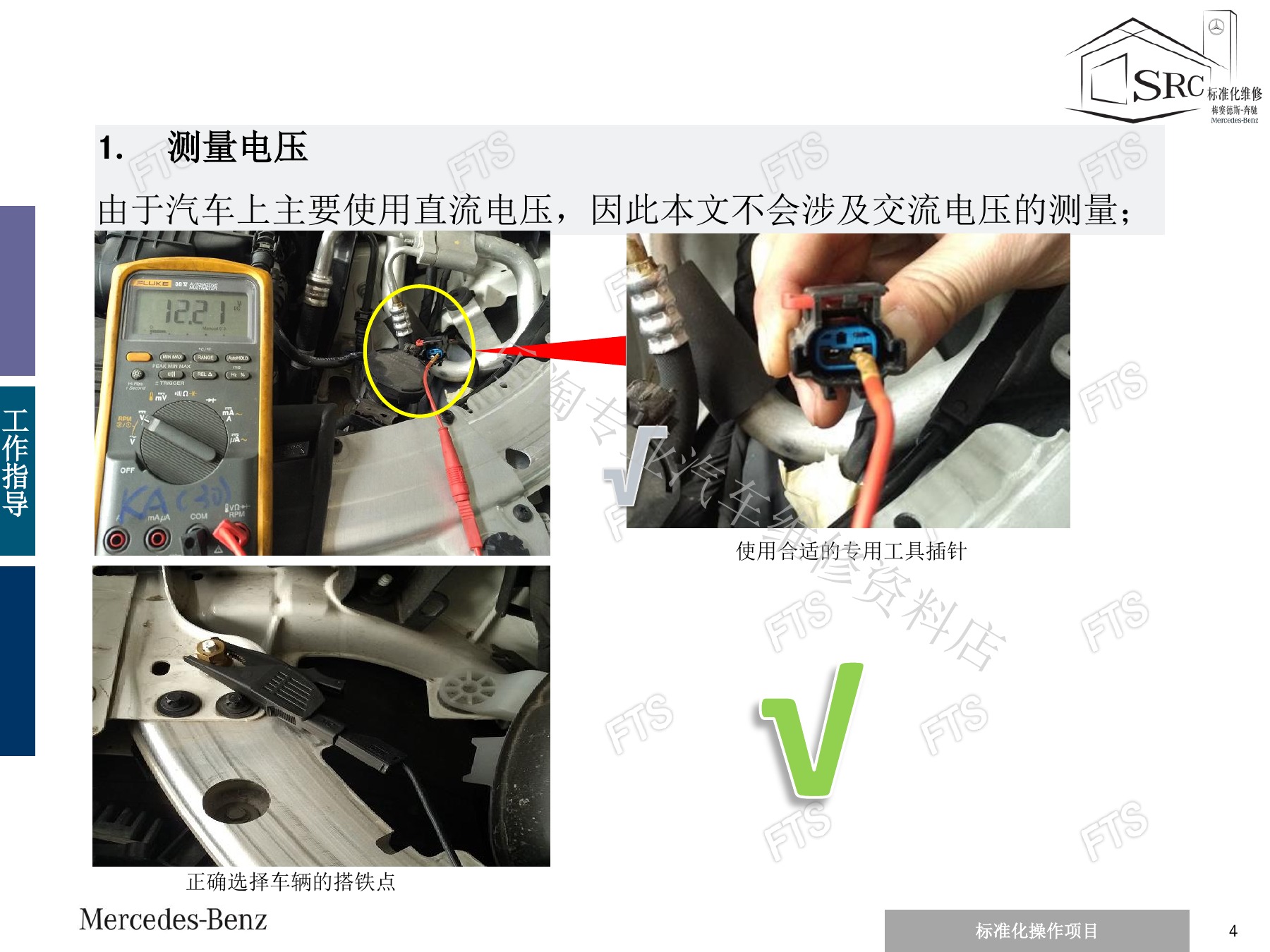

二、直流电压测量与正确的并联接法

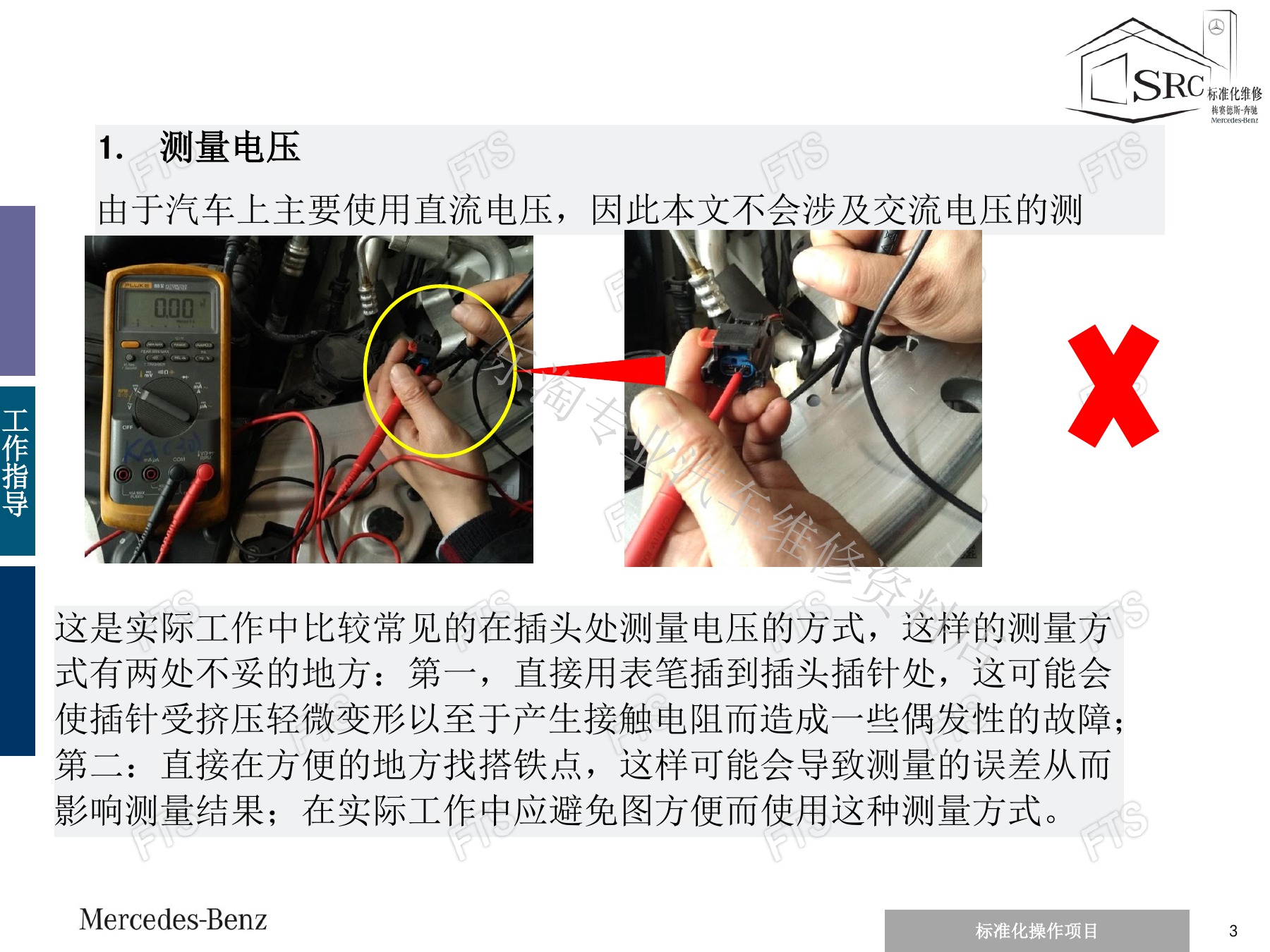

电压测量应让仪表与被测点并联。课件对比了容易造成短路或接触不可靠的错误姿势和正确连接方式；在狭窄连接器中应使用合适的背探针或适配器，不用粗表笔强行撑大端子。

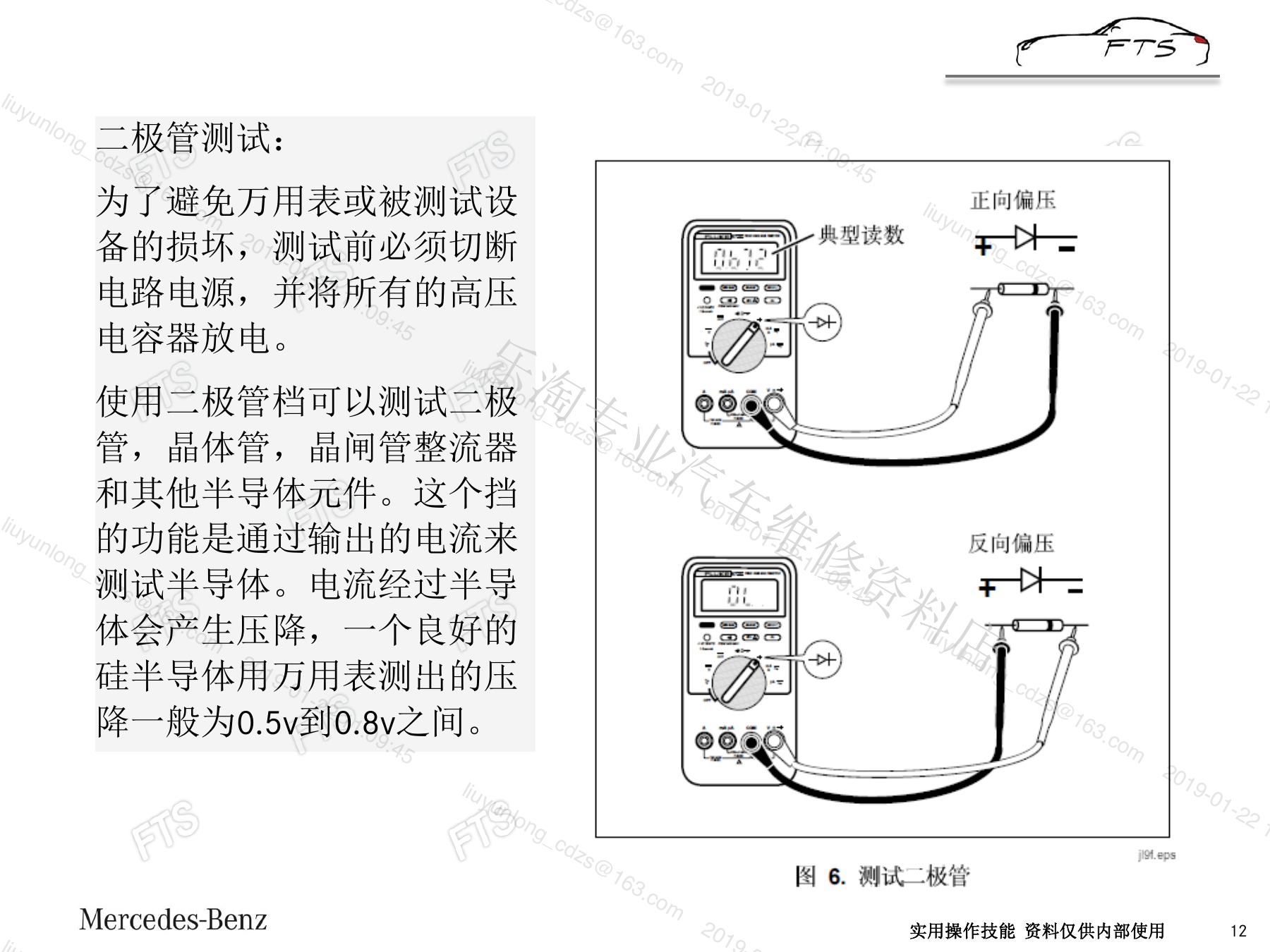

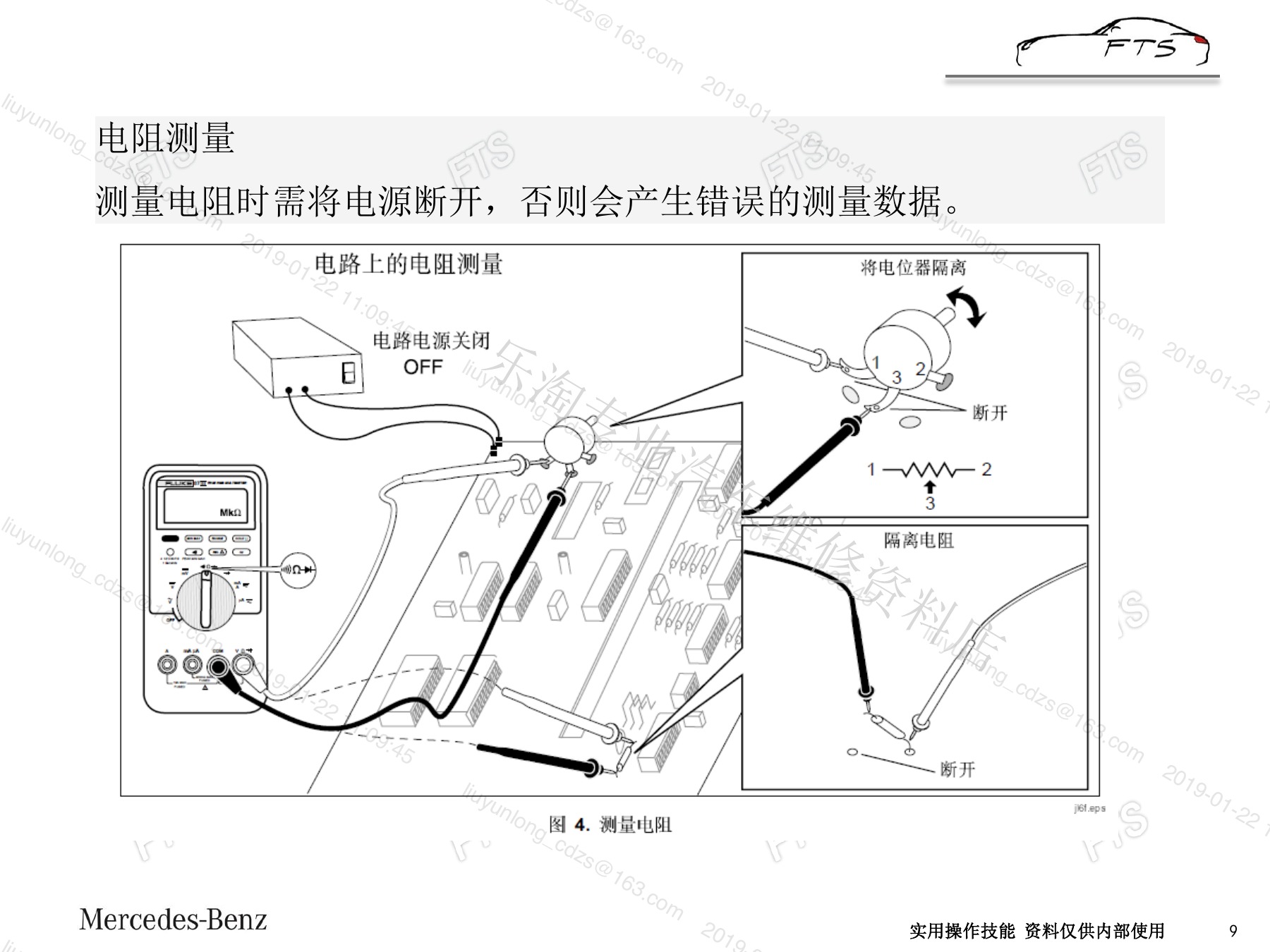

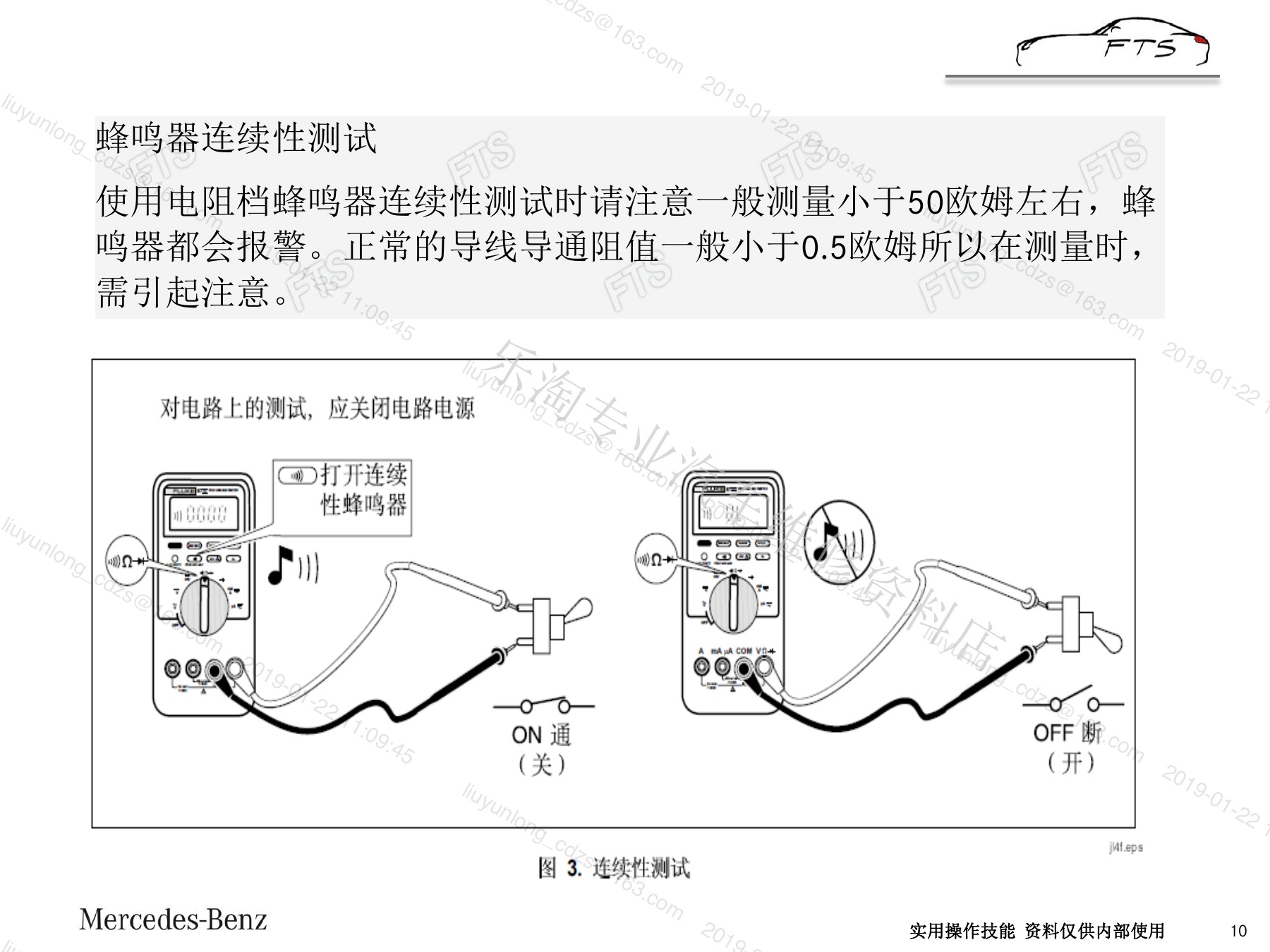

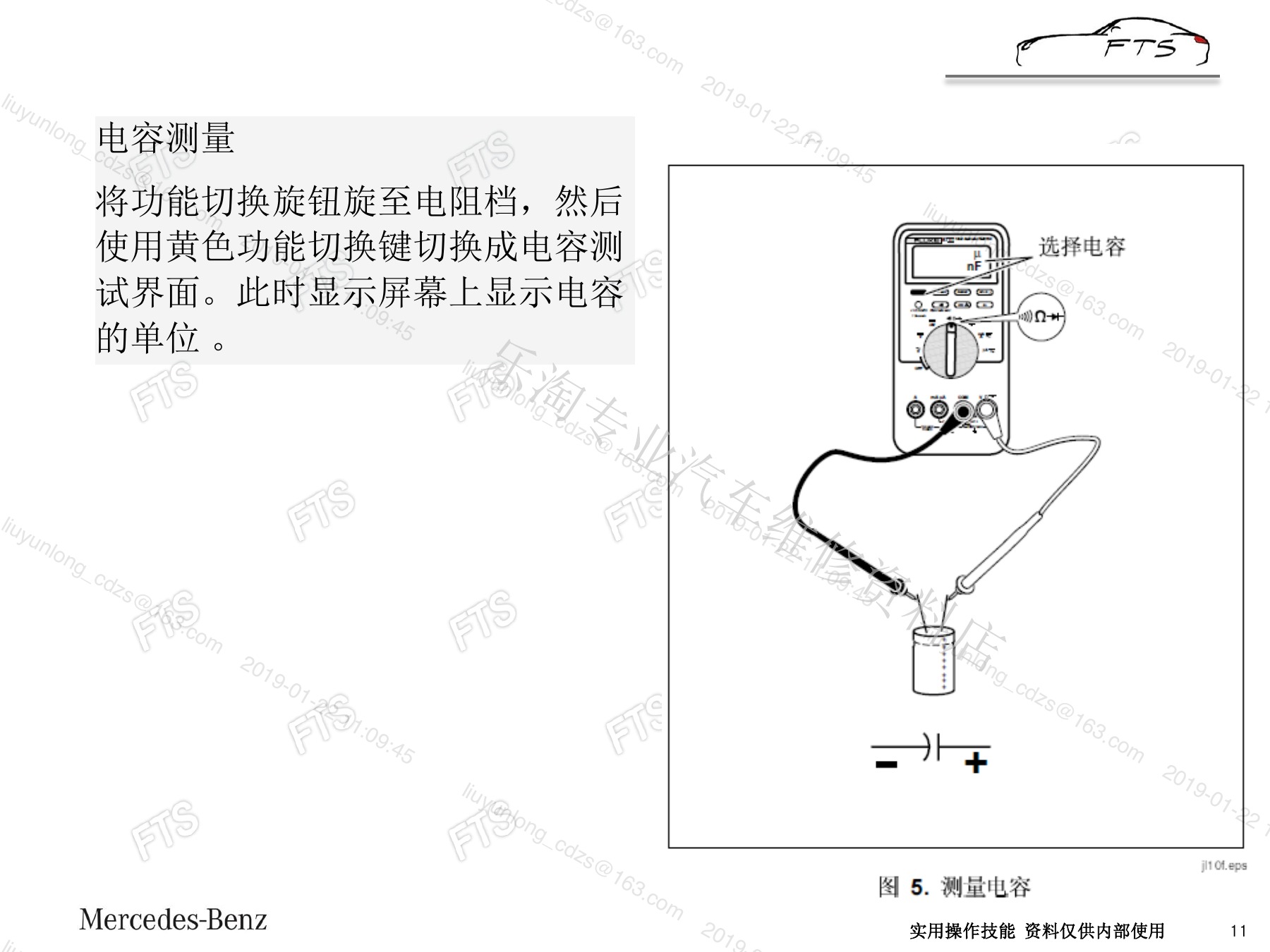

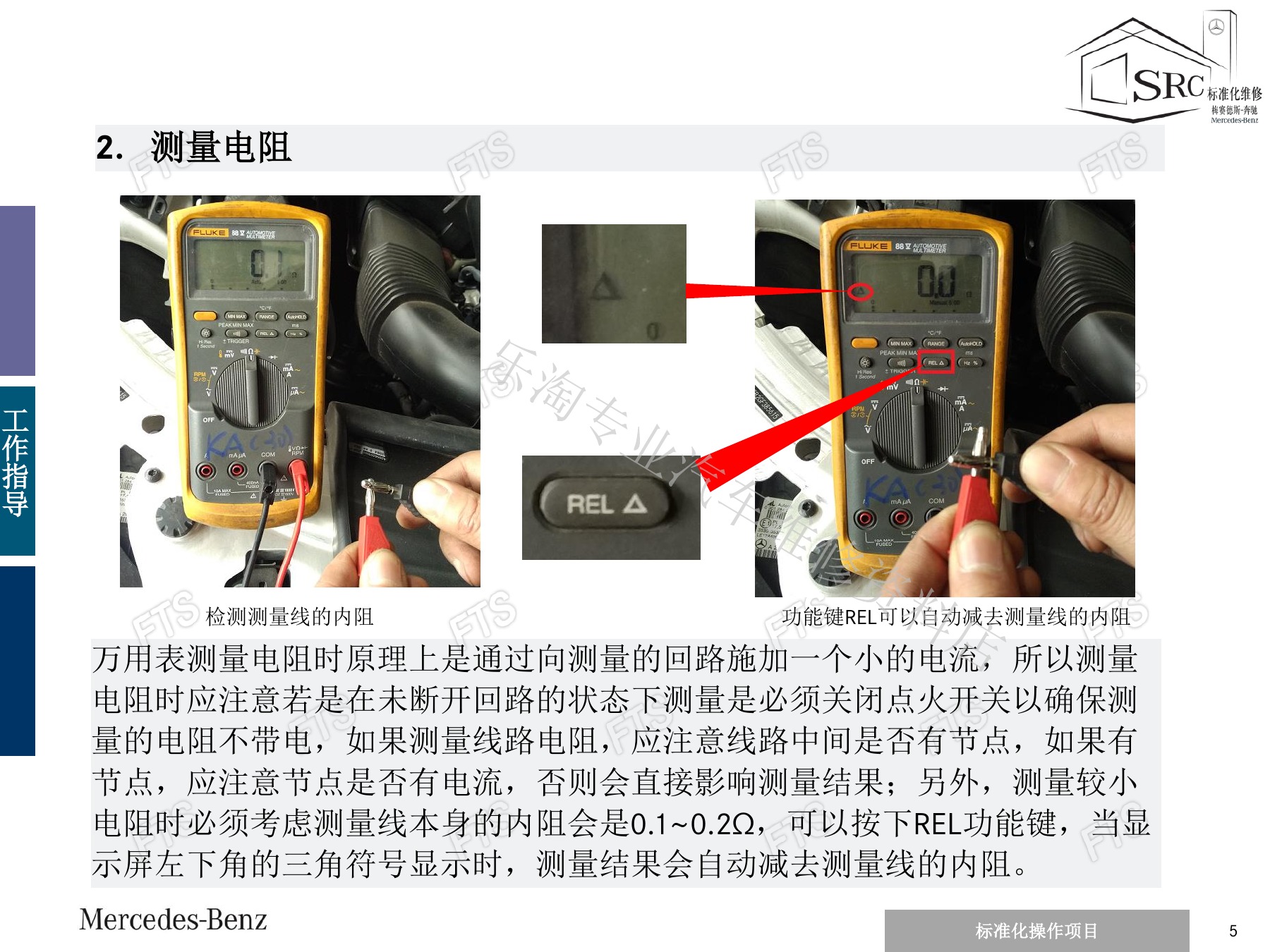

三、电阻、连续性、电容和二极管检查

电阻和连续性检查前必须断开电源并等待相关电容放电。先短接表笔确认导线和接触电阻，再判断被测线路；蜂鸣只表示低于仪表设定阈值，不能代替精确电阻值或带负载压降测试。

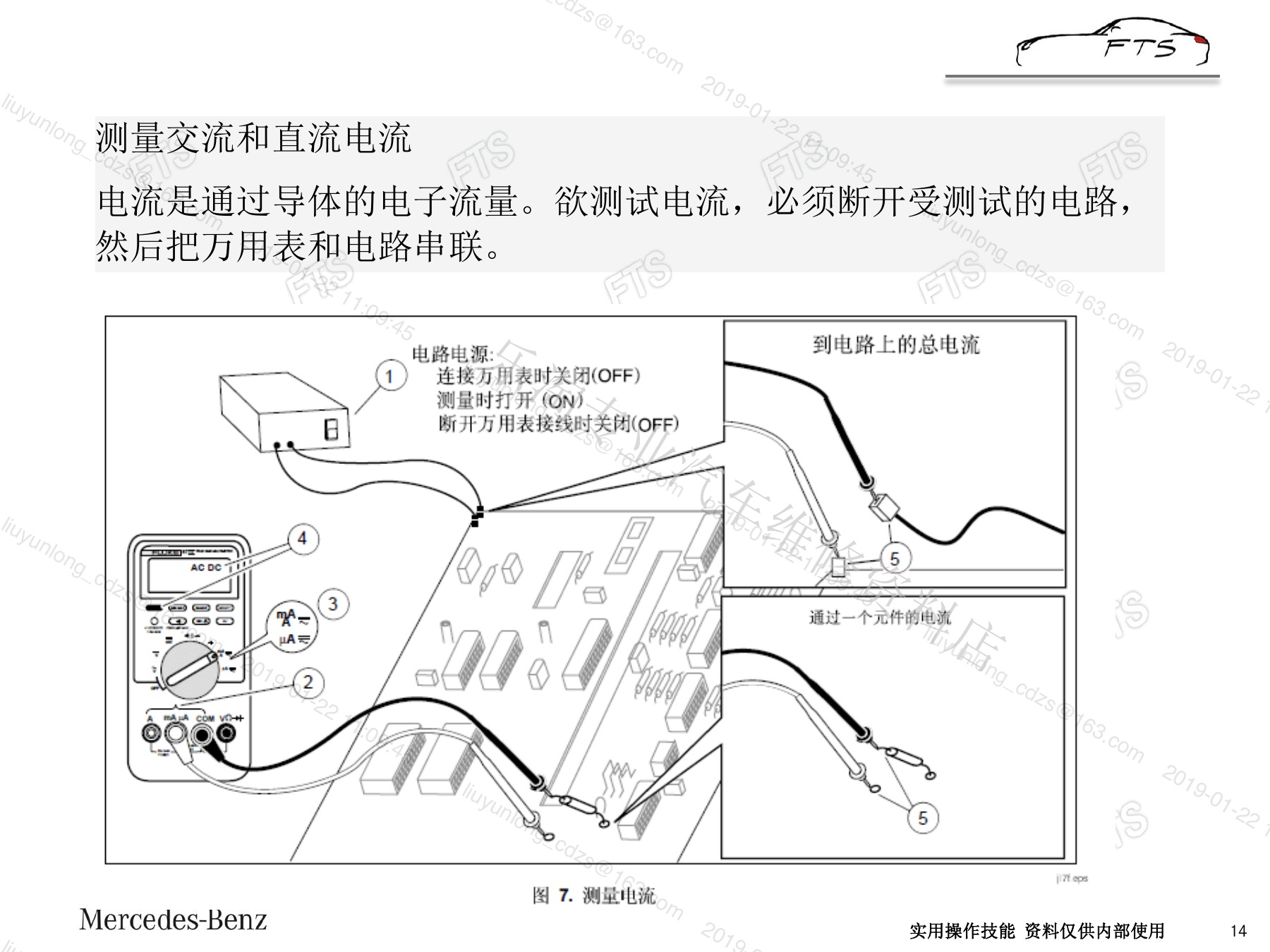

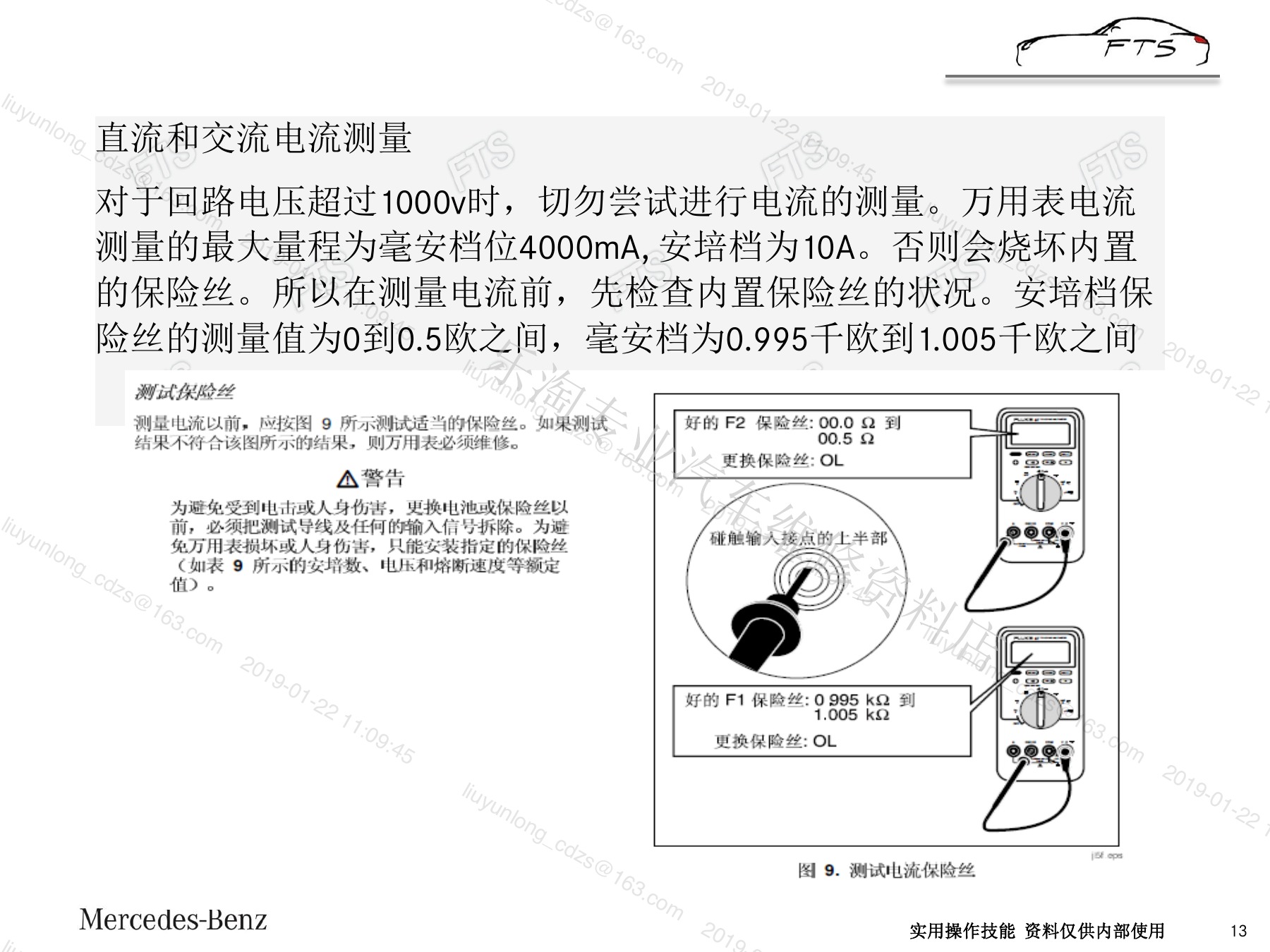

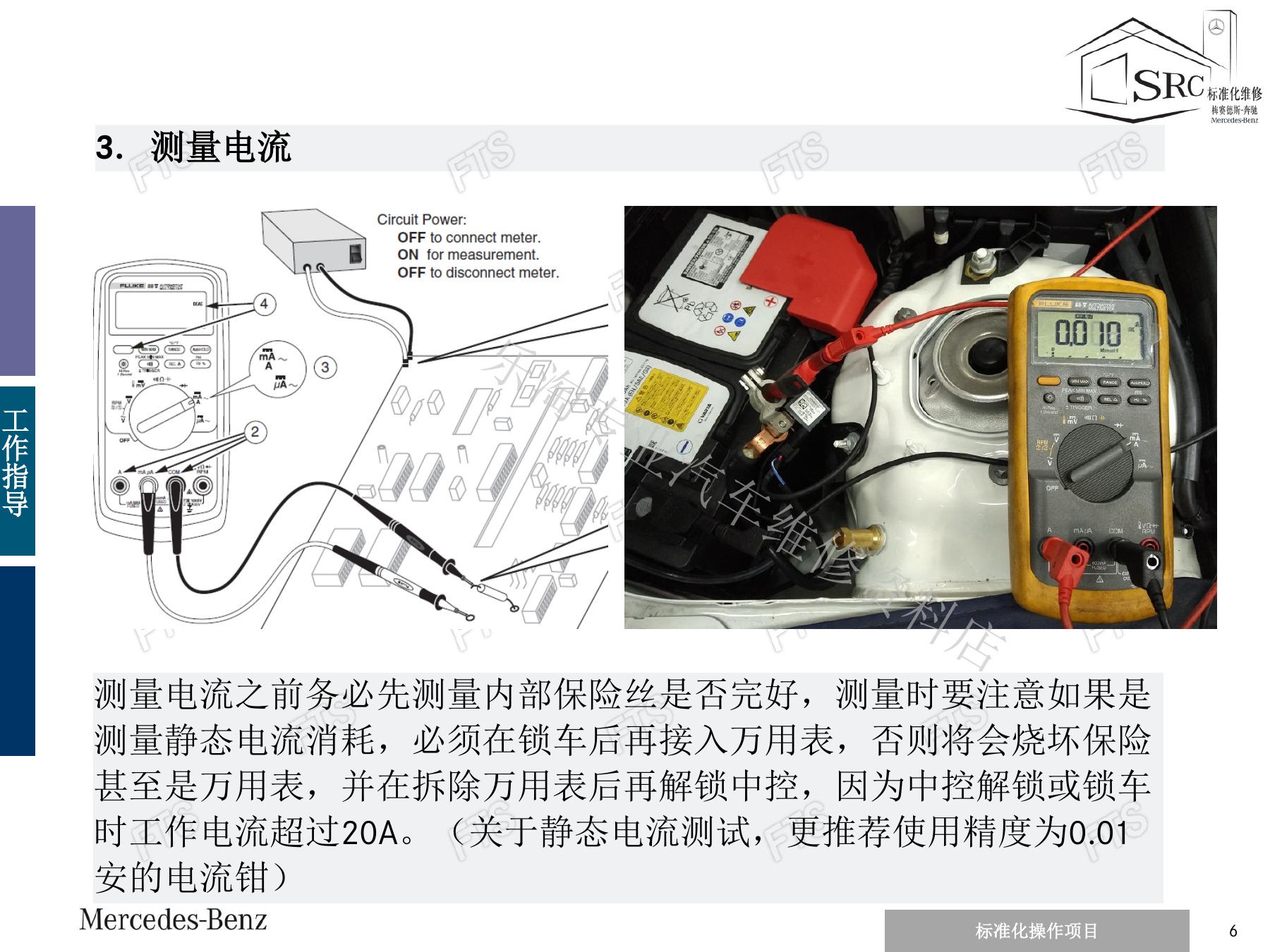

四、电流测量、保险丝与串联接法

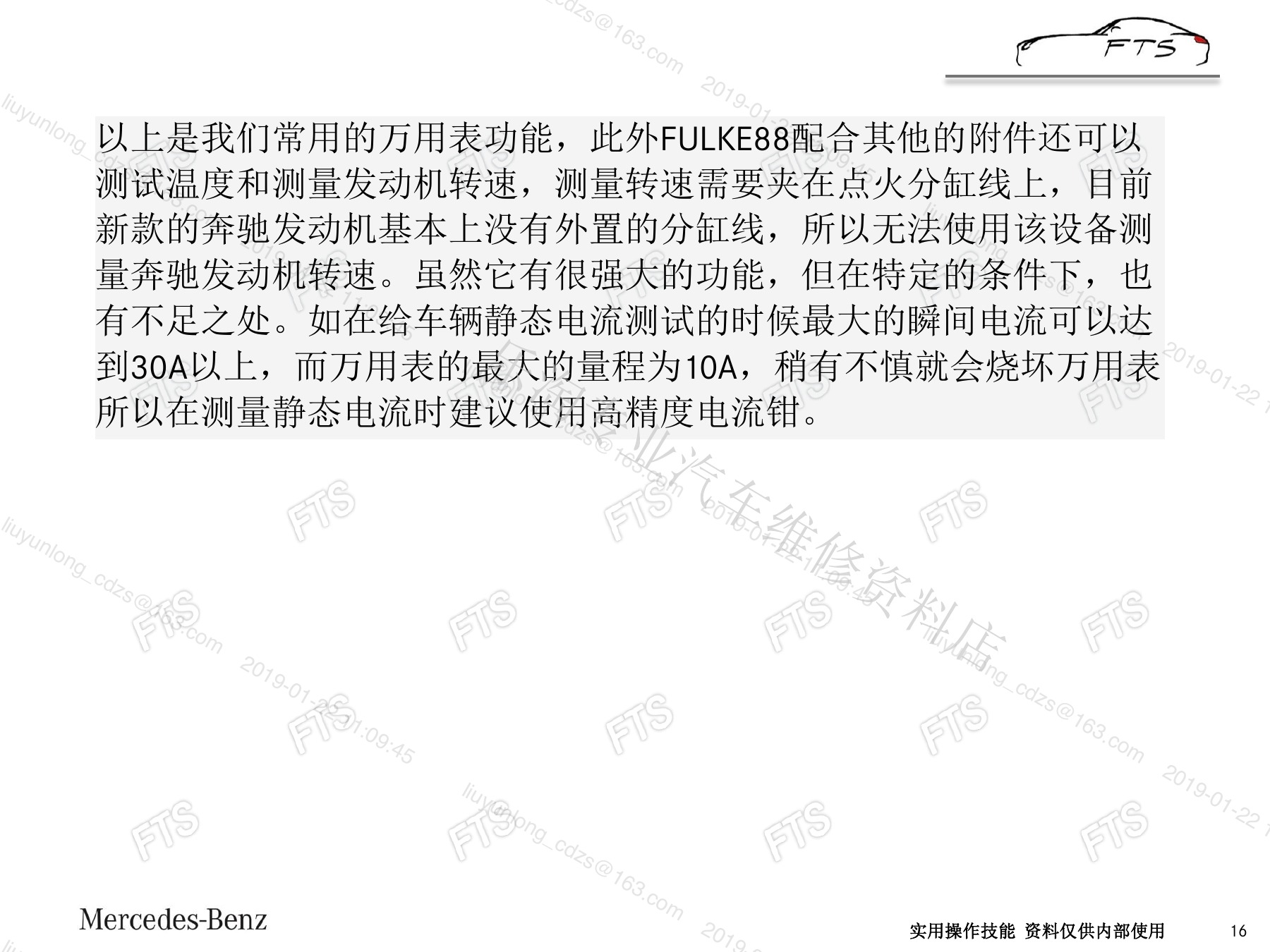

电流测量要把仪表串入回路，并受插孔、量程、内部保险丝和允许持续时间限制。不能把处于电流挡的表笔直接跨接电源；测量较大或未知电流时，应优先使用适合的电流钳并从高量程开始。

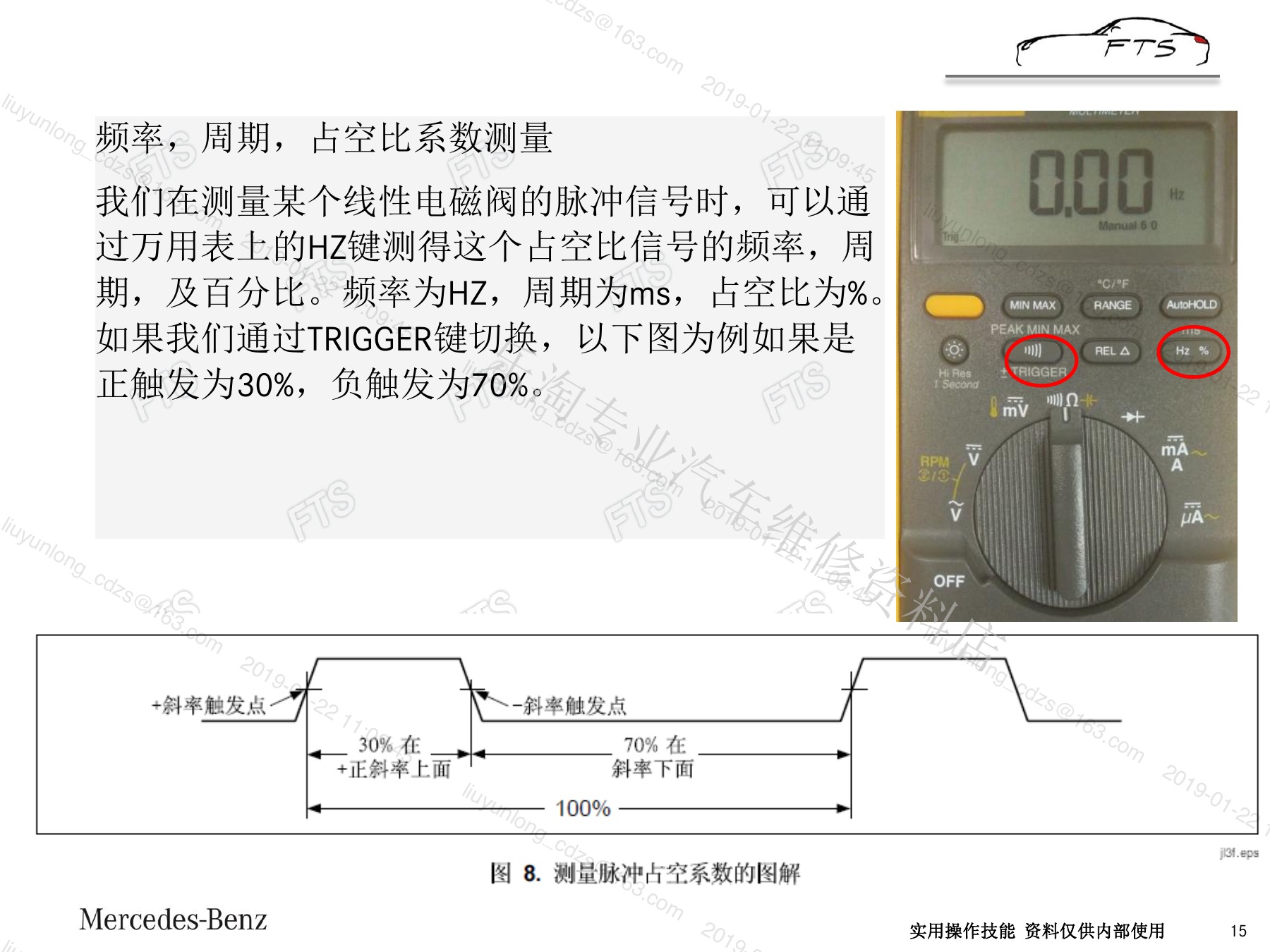

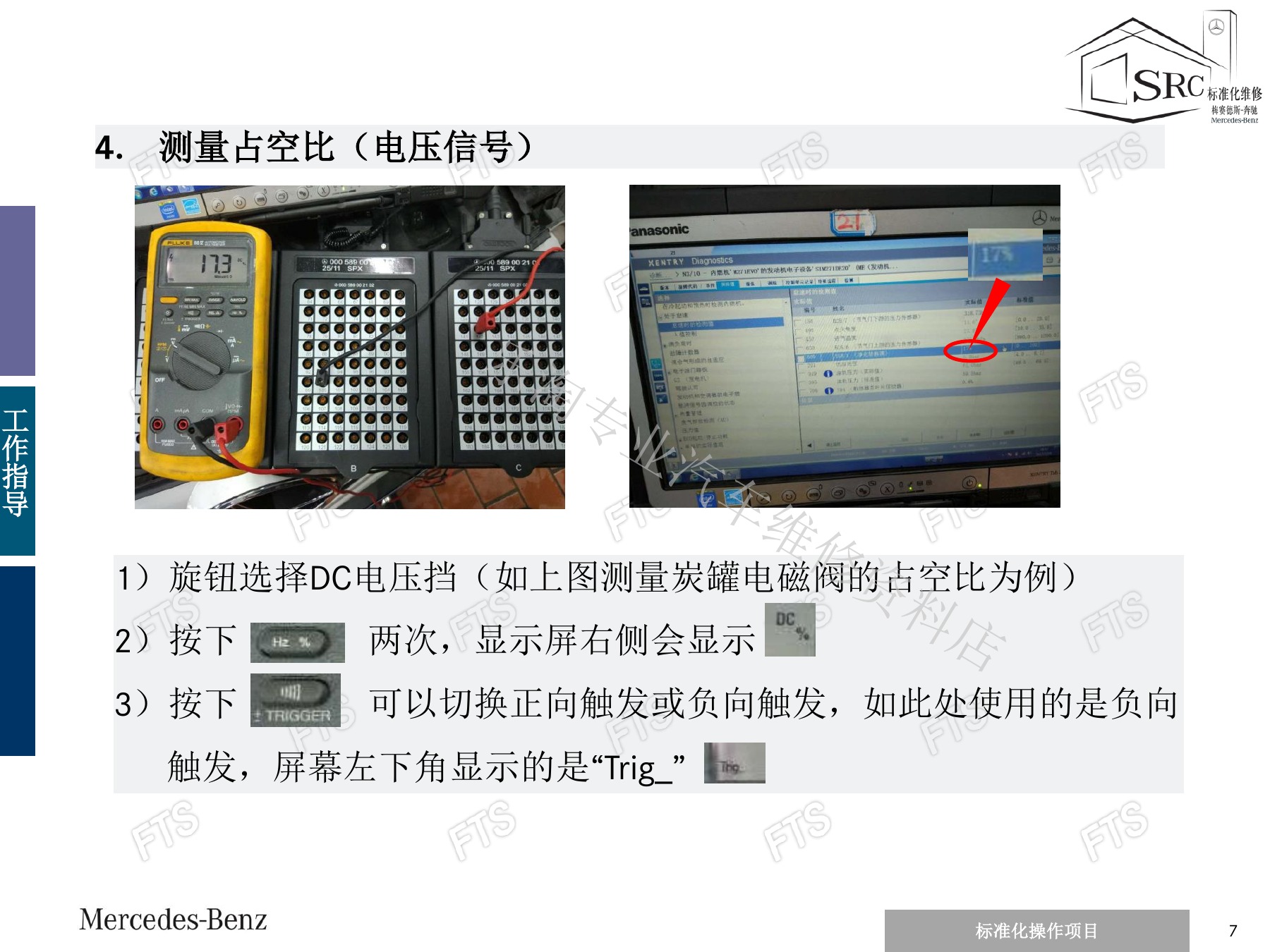

五、频率、周期、占空比和特殊信号

频率和占空比要结合信号幅度、触发方向、参考电位和控制方式解释。PWM执行器的高端控制与低端控制会让显示方向不同，必要时用示波器确认波形，而不是只凭一个百分比判断控制单元或执行器。

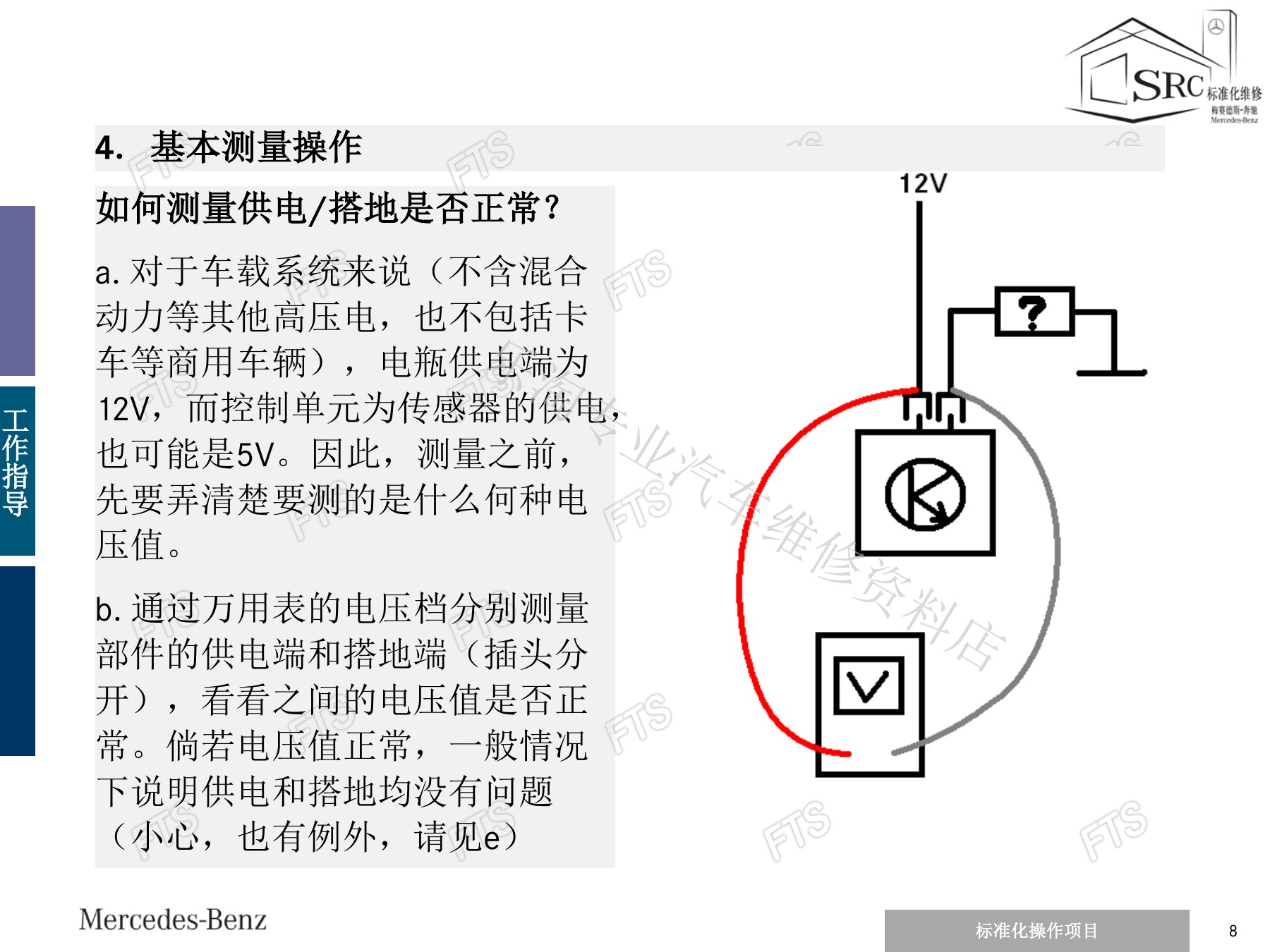

六、基础测量前的供电、搭铁和负载判断

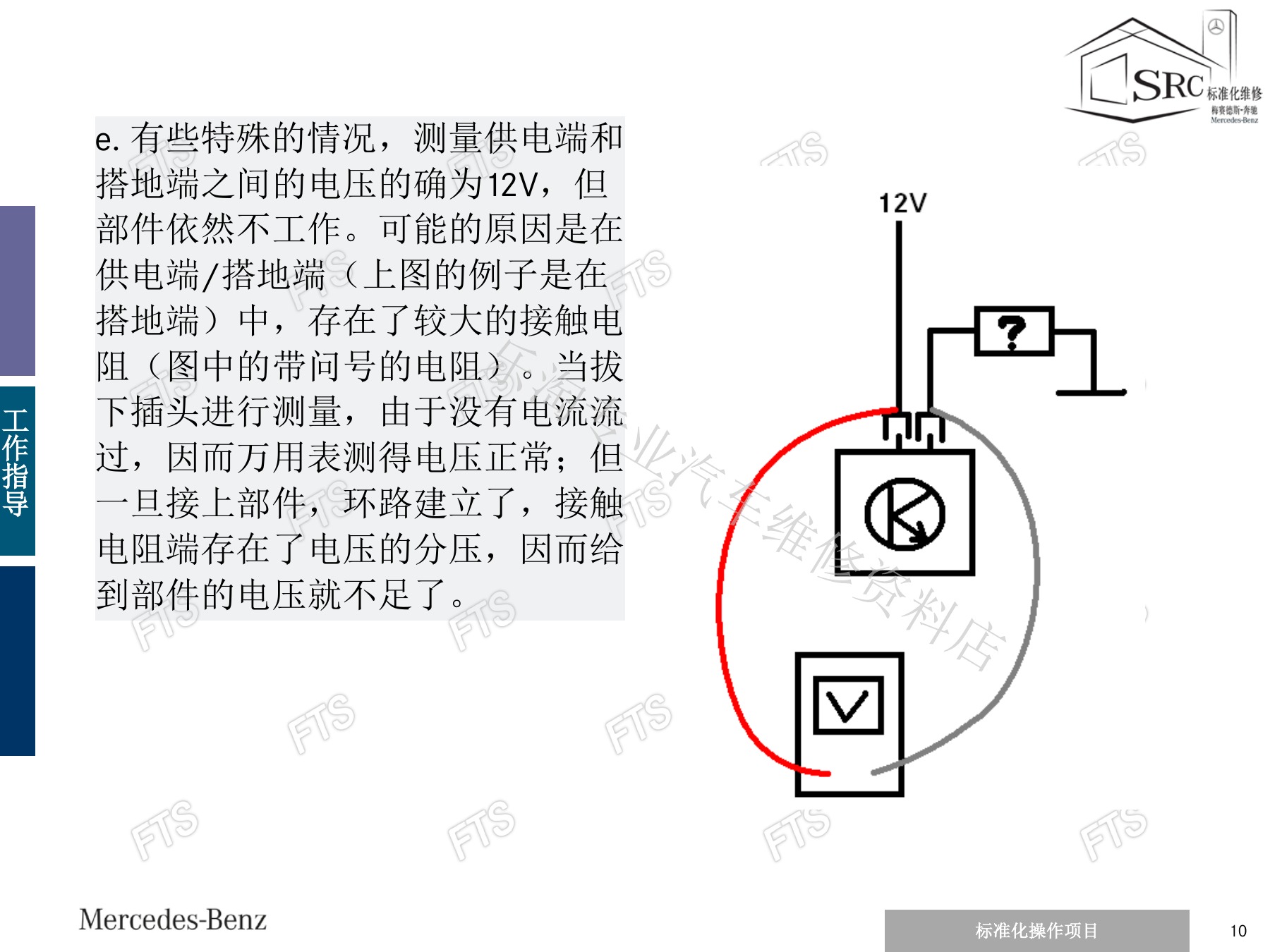

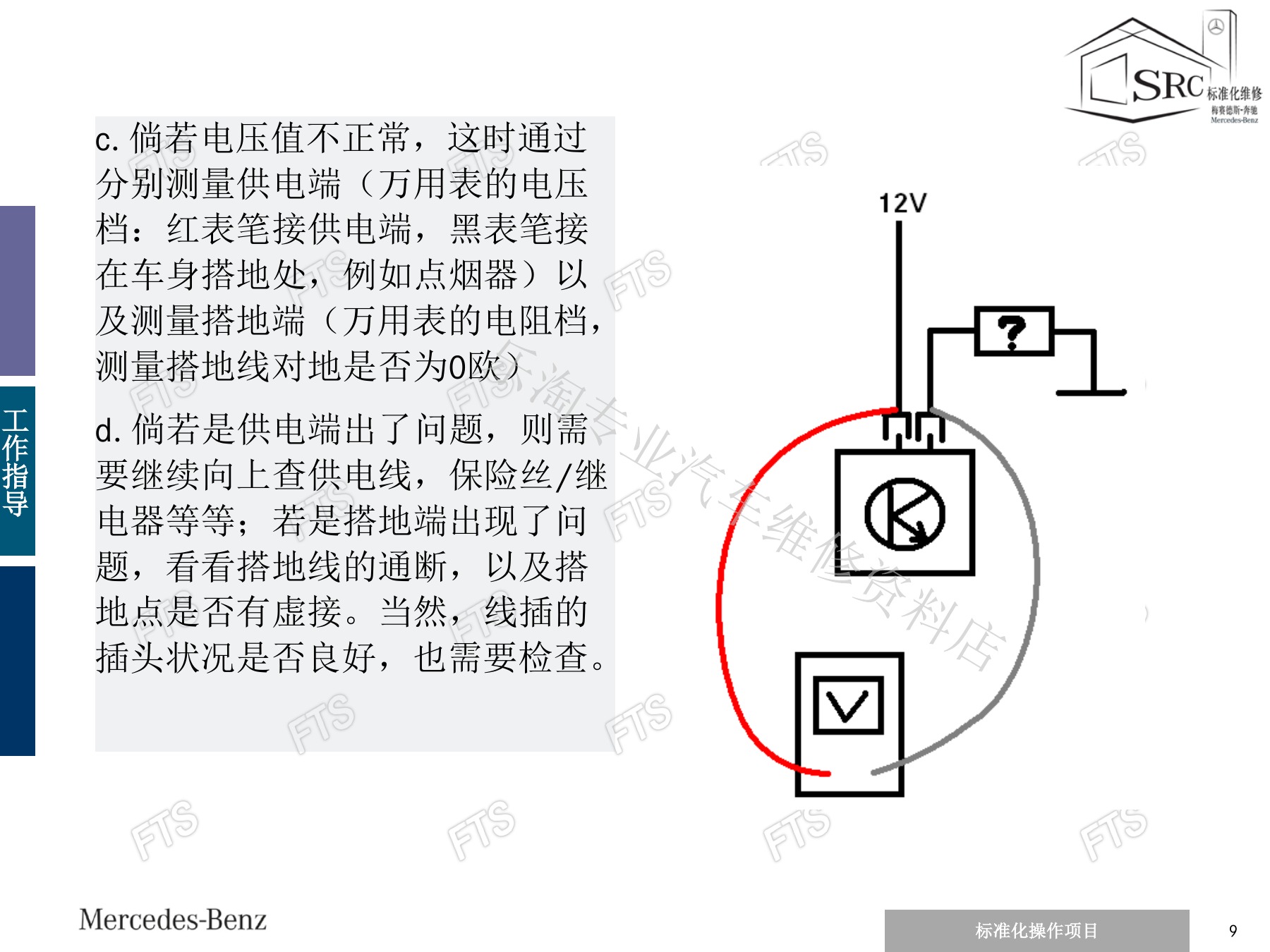

同一电路在空载和带负载时可能表现完全不同。课程用供电、搭铁和接触电阻示例说明：测量前先确认基准点，必要时进行带负载压降测试，同时检查表笔和接头是否真正接触到导体。

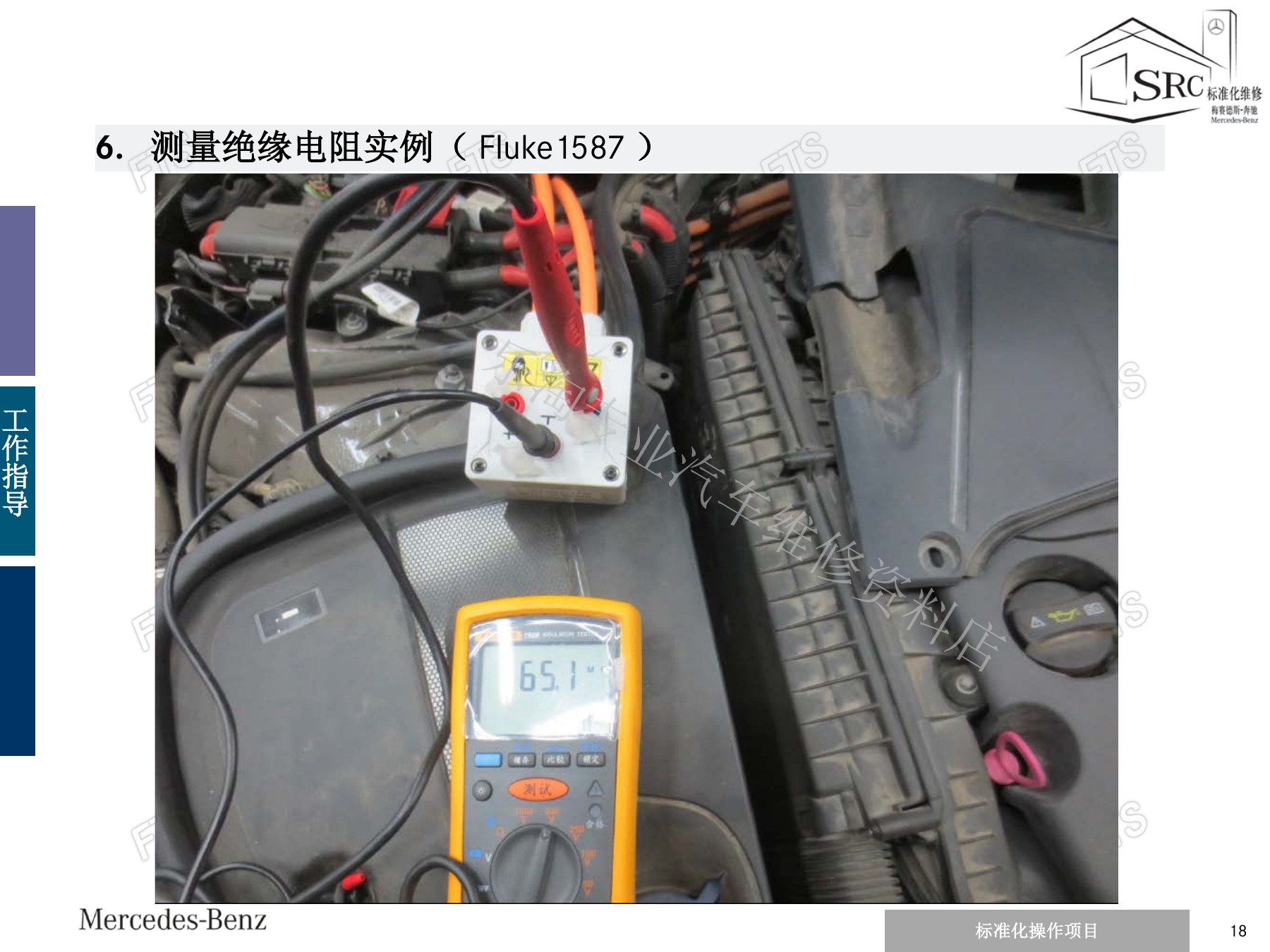

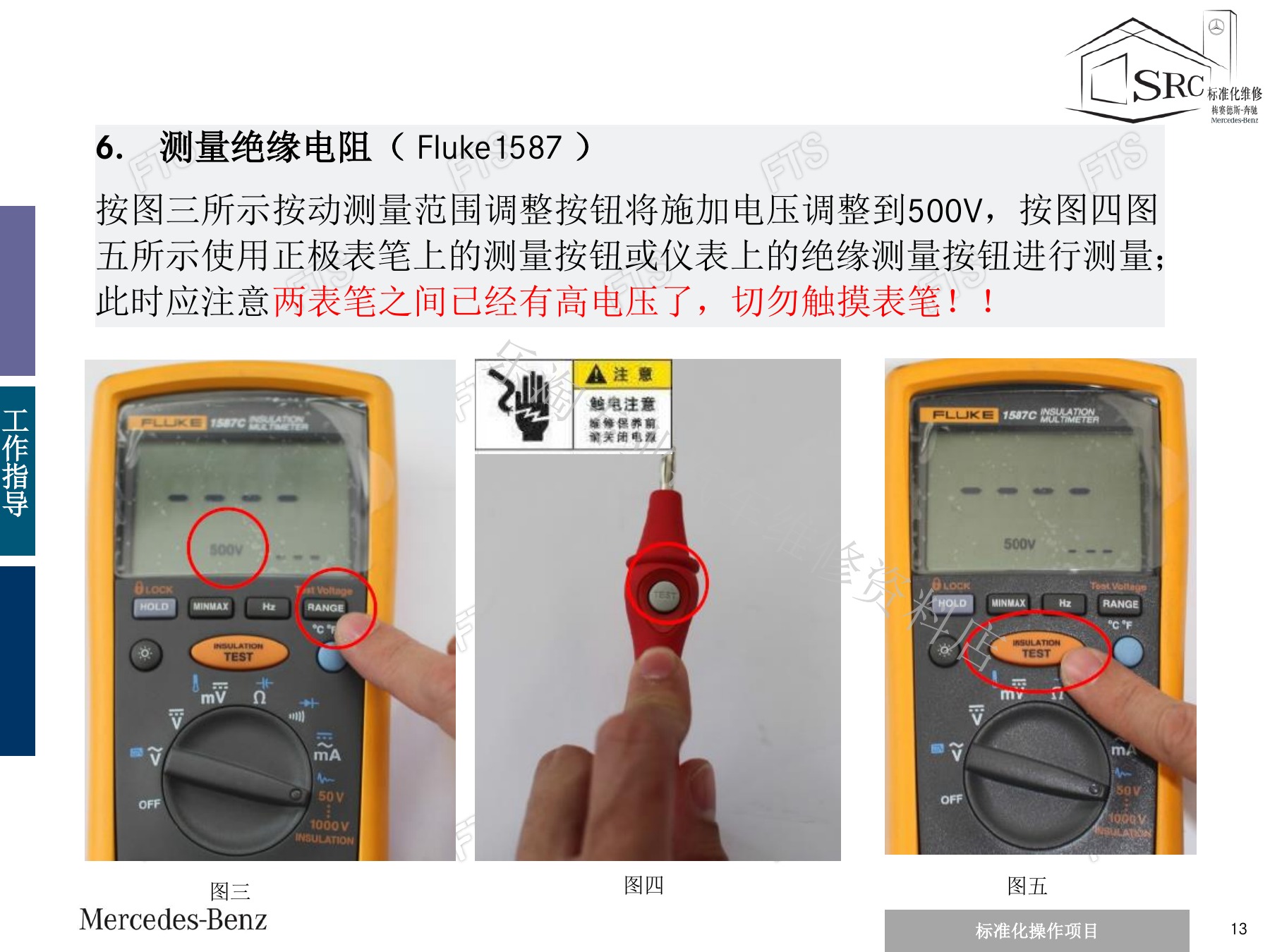

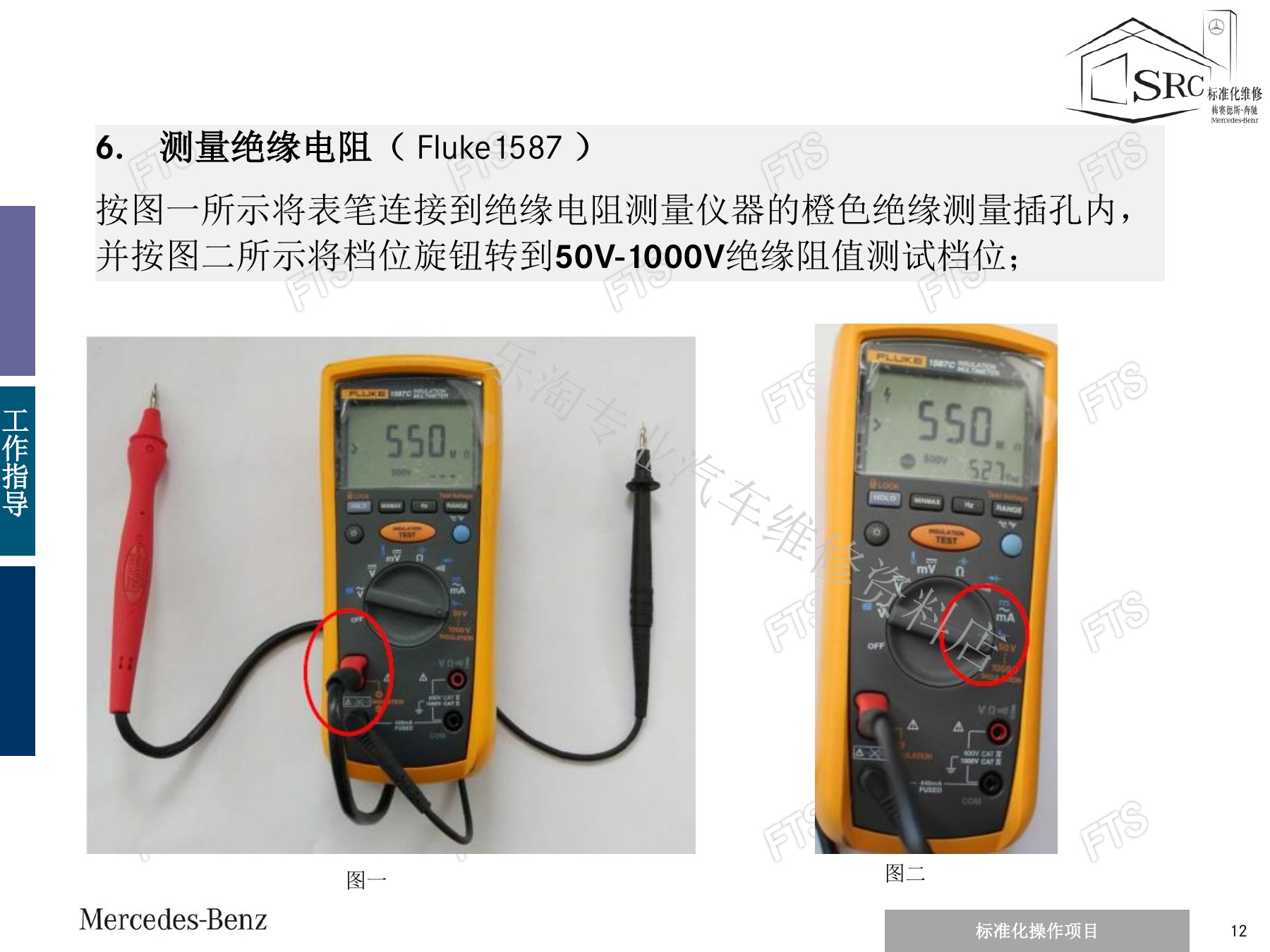

七、绝缘电阻测试仪设置、适配器与实车测量

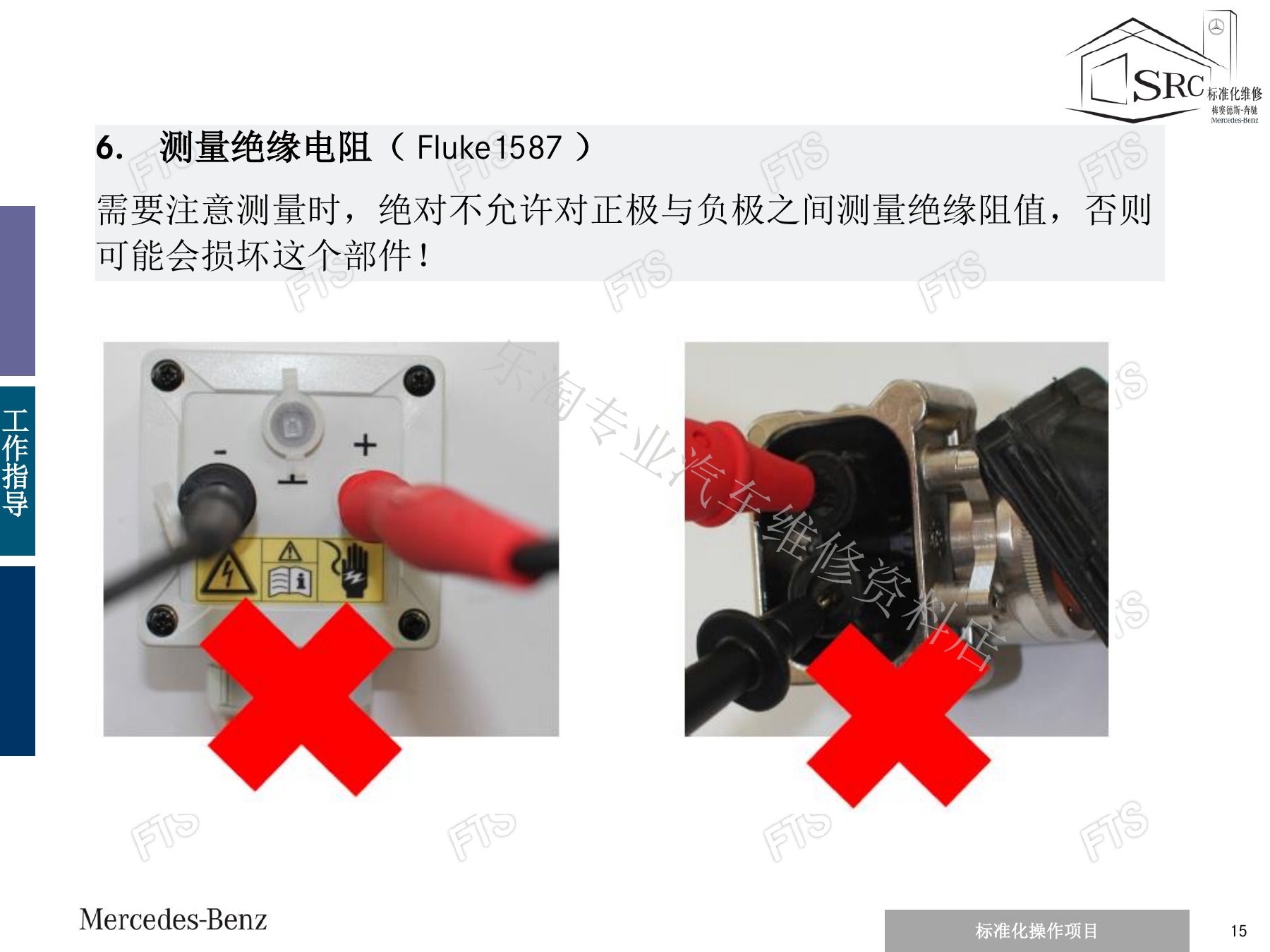

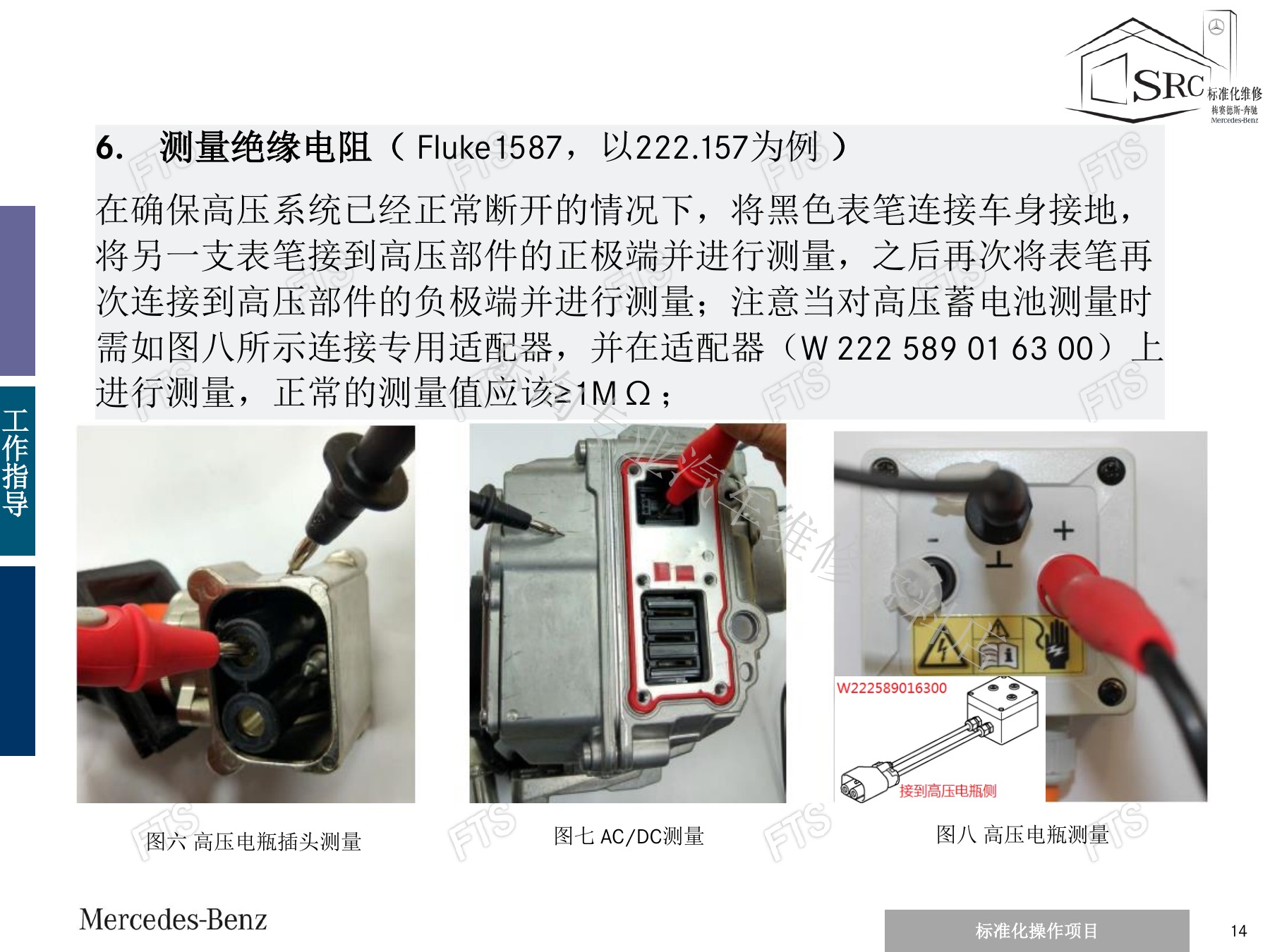

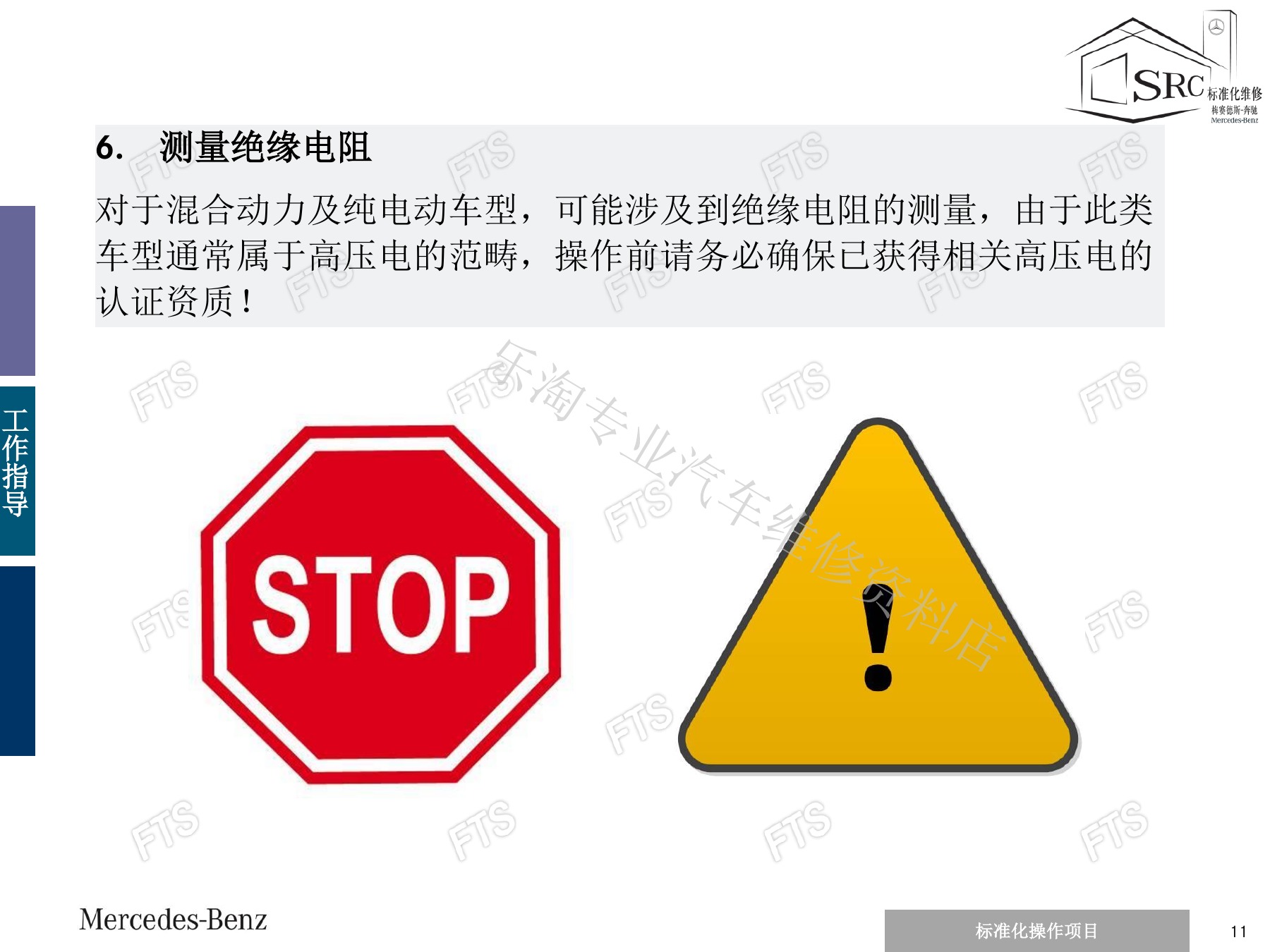

绝缘电阻测量涉及高测试电压。开始前必须按车型文件停用高压系统、确认零电压、防止重新接通，并使用规定测试电压、适配器和测点。被测部件不能在仍与不允许承受测试电压的控制单元相连时直接测量。

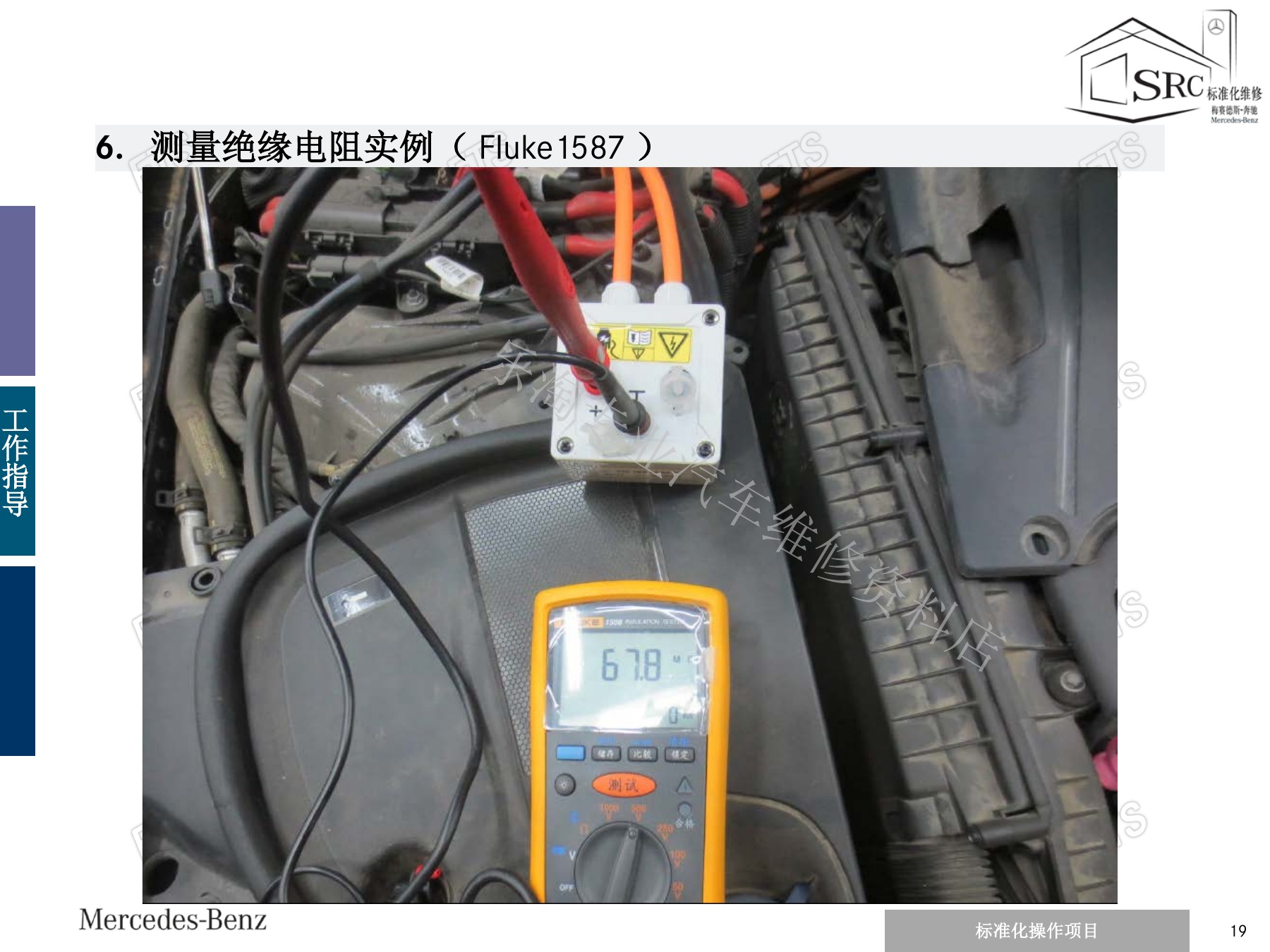

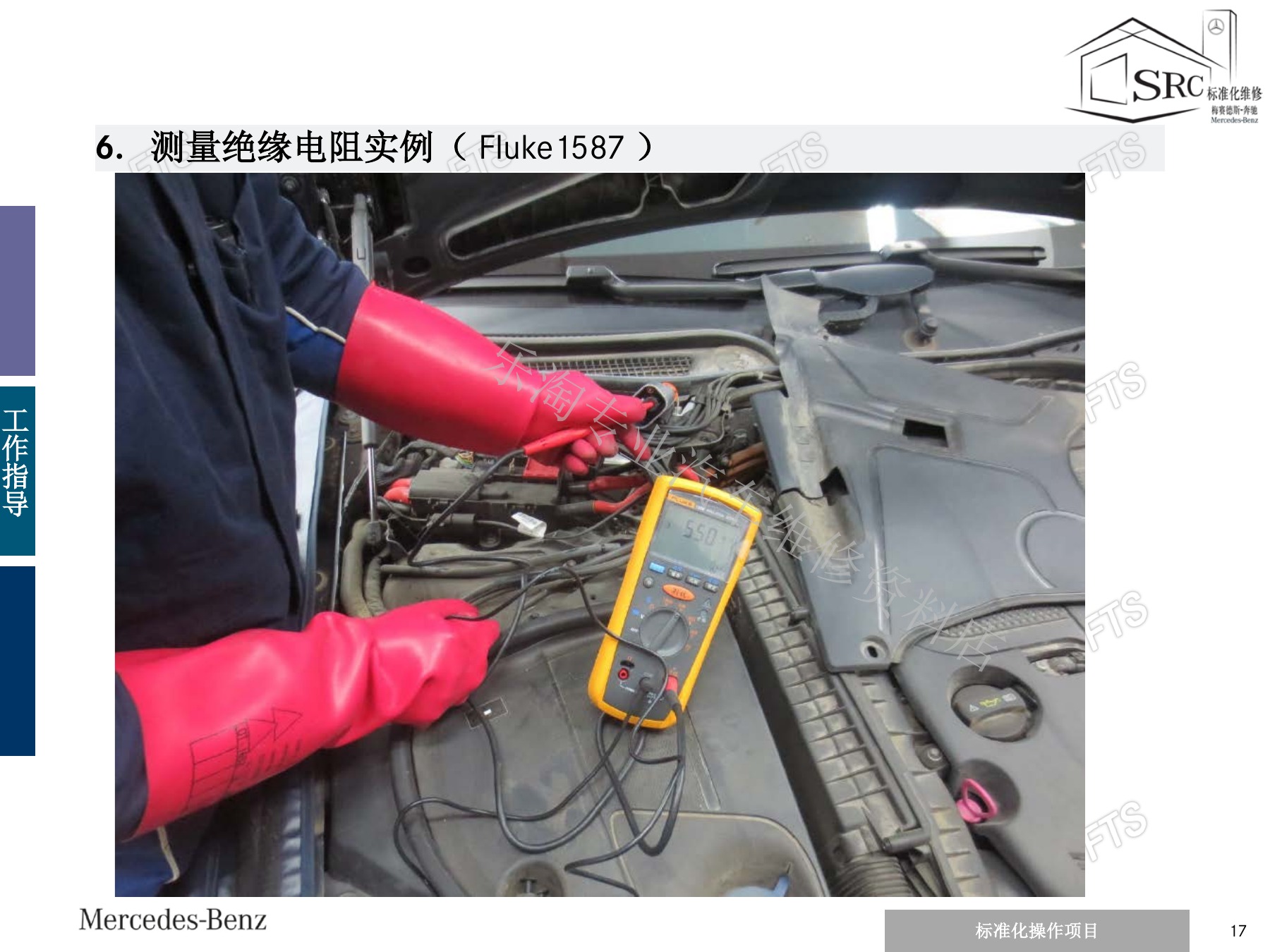

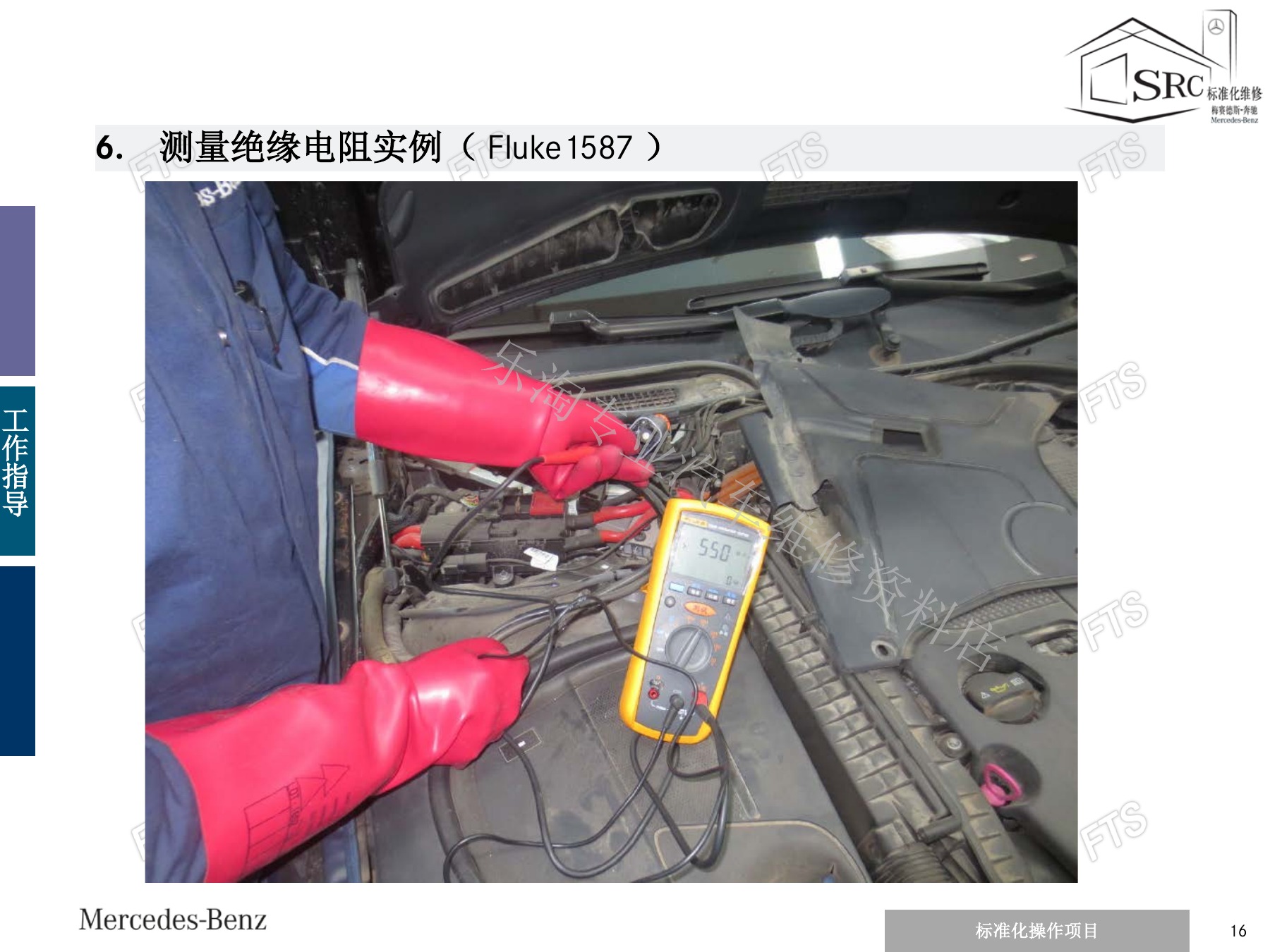

原资料以台架和实车示例展示仪表设置、表笔连接及读数。具体极限值和测试顺序随部件及车型变化；完成后按规定放电、恢复连接并执行绝缘监控与故障码验证。
