2021+ 特斯拉 Model S 散热器清洁要点：12/21毫米卡子、风扇底部与软件验收

2021+ 特斯拉 Model S 热泵车型散热器清洁，不能只看正面是否干净。原厂还要求区分12毫米与21毫米散热器的下部卡子，利用可充气袋获得检查空间，并检查冷却风扇底部。清洁后的热性能测试也不能省略；符合固件条件时还须运行散热器UA指数重置。

先分清教学范围与前置通道

对应原厂中文“部分拆卸并清洁散热器（热泵）”，页面日期2026年8月20日；英文“Clean Radiator”，日期2026年8月9日。适用2021+ Model S热泵车型该页所示散热器结构，校正代码18301000，所列工时1.02小时。散热器固定、清洁和完工检查应分别核对；整车前置拆装及恢复时序须先确认适用的完整维修要求。

原厂列出的访问前置包括前备箱储物单元、前饰板、踝部止动爪和主动进气格栅。这些有各自固定、接头、悬架设置和恢复要求。前备箱储物资料要求左右挡板，但链接仅指向左侧；右侧条件未确认时，不能据此直接开始拆车。文末保留准确关联入口，核对实车适用的完整前置范围后再进入作业。

塑料格栅九锁片，与下部四卡子分开

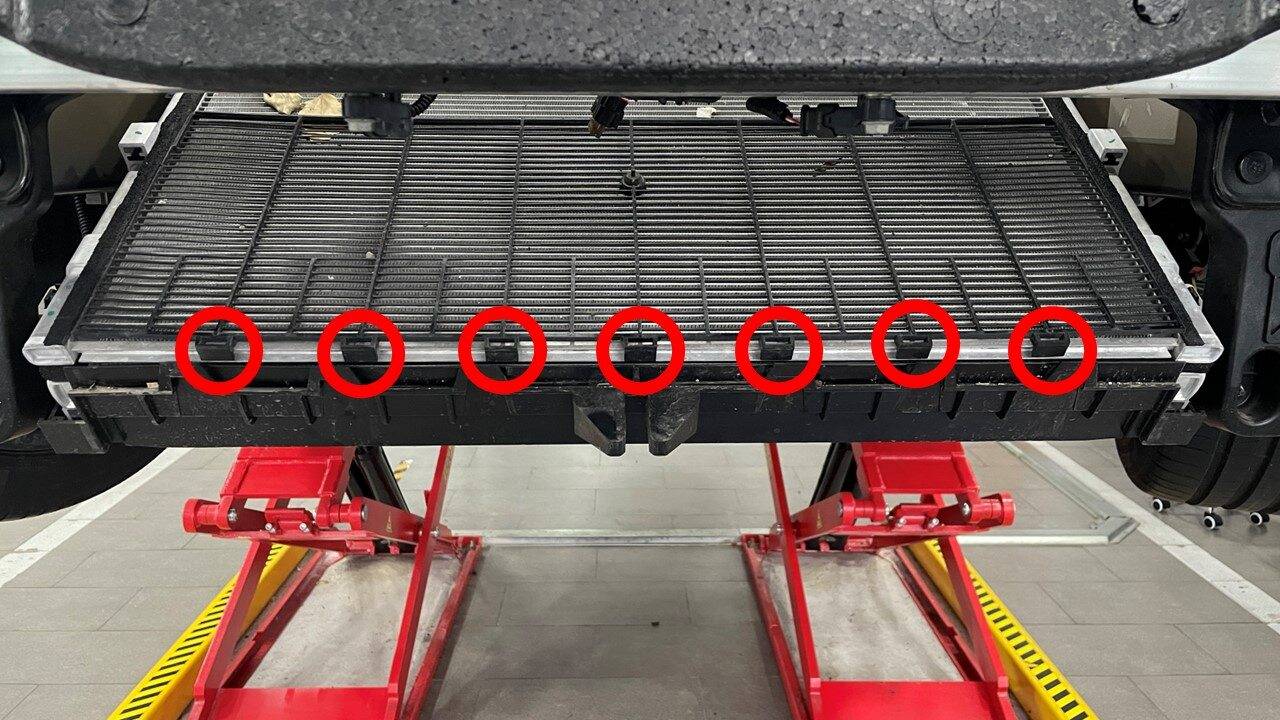

散热器前塑料格栅由九个锁片固定。下图红圈显示其中一排固定位置，不能把画面中可见的红圈数量当成全部九个锁片；还要结合两侧固定结构核对。塑料格栅锁片与后面要处理的散热器下部四卡子是两组固定。

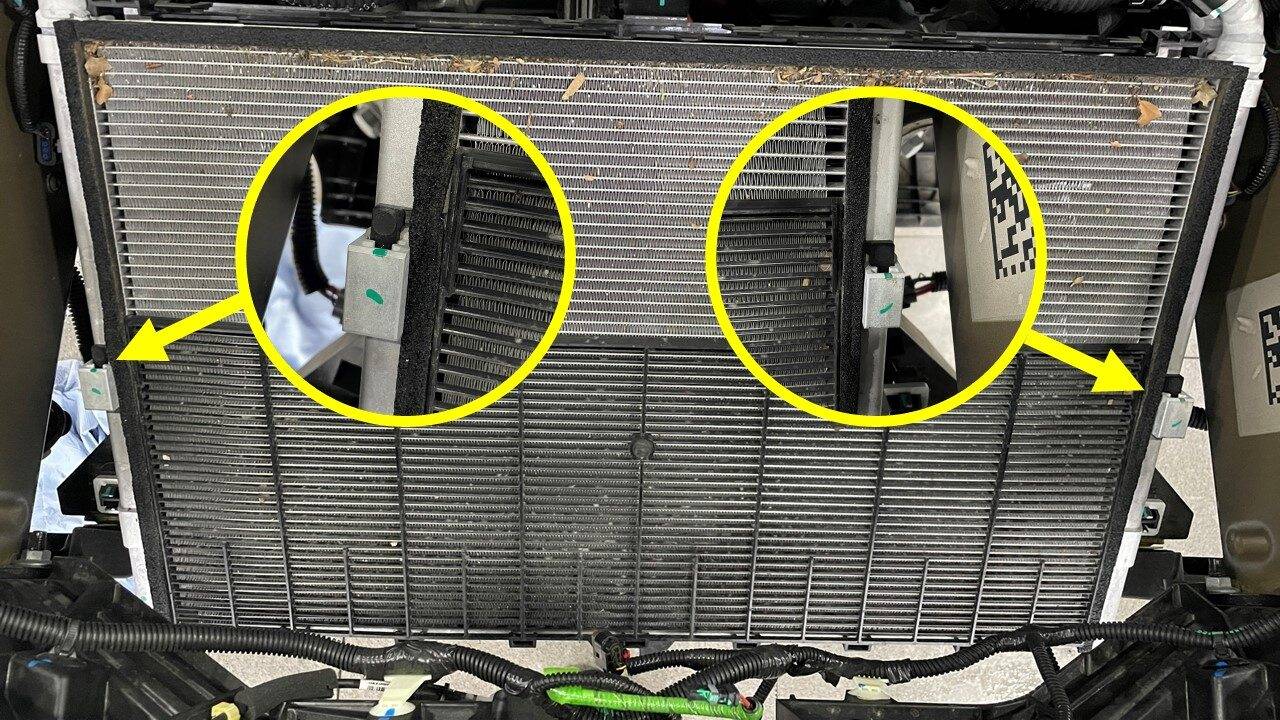

下图显示两侧固定区域。先辨认各处结构，不能在仍有锁片扣住时扭曲格栅或以散热器翅片作为撬动支点。

先吸尘，再吹尘；不贴近翅片

在前置拆卸、设备支撑及安全条件已经核实并完成的情况下，原厂要求先用吸尘器清除散热器灰尘，必要时移走较大碎屑，再用吹风枪清理。吹风枪不能过于靠近散热器翅片。作业会有灰尘与碎屑飞出，需保护车辆，并佩戴面罩、护目镜等适当防护装备。

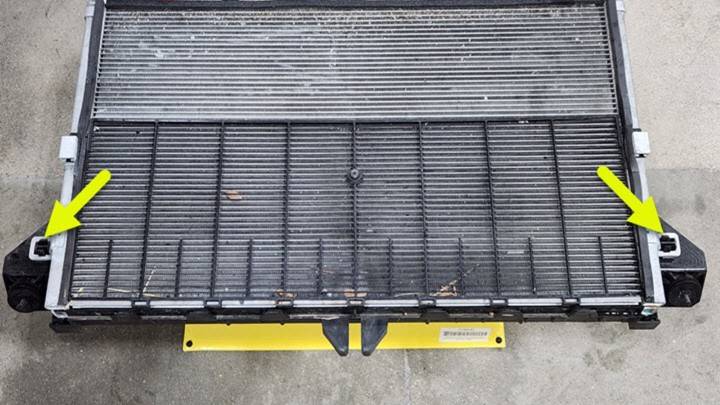

下图为塑料格栅移开后的结构参考。这里讲的是吸尘、吹尘与碎屑检查，不把高压水冲、化学清洗或拆开冷却液回路当成这一页已经给出的要求。

12毫米与21毫米，下部卡子释放要求不同

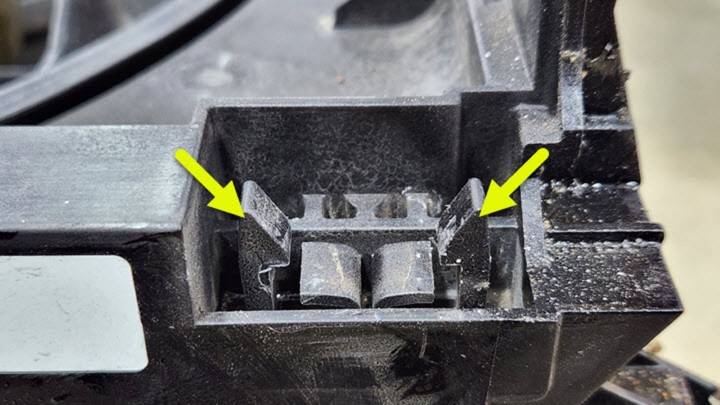

12毫米散热器：释放下部四个锁片后，再引导散热器移出；原厂明确禁止撬散热器，以免损坏。下图为该结构的锁片辨认参考，先确认卡子完全解除，不以散热器被撬动的幅度判断是否松开。

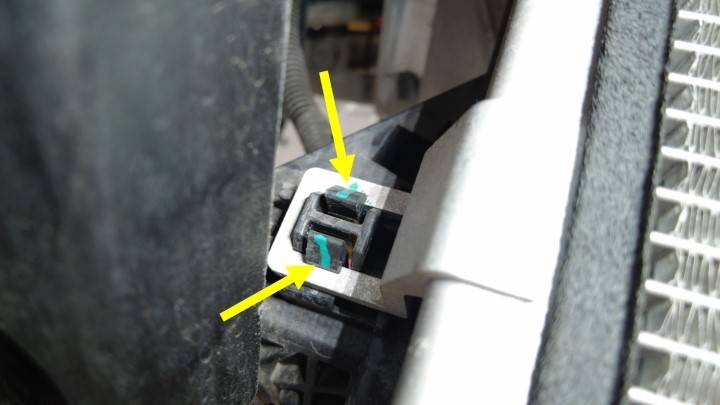

21毫米散热器：同样有四个下部锁片，但要求一次只释放一个卡子。下图为另一组下部锁片结构参考；应按实车与原厂图示确认12毫米或21毫米版本，不能仅凭局部照片猜测配置。

充气袋支撑边缘，风扇底部另行检查

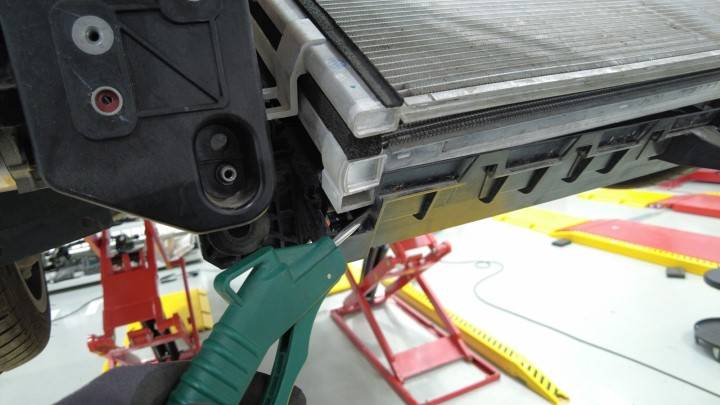

原厂使用可充气袋分离散热器，把边缘抬到适当角度，以获得清洁空间。要保护散热器表面与四个固定卡子，不把充气袋当成可以无限扩大间隙的工具。下图显示充气袋在边缘获得空间的参考，抬升时观察表面与卡子受力，避免过度撑开造成损伤。

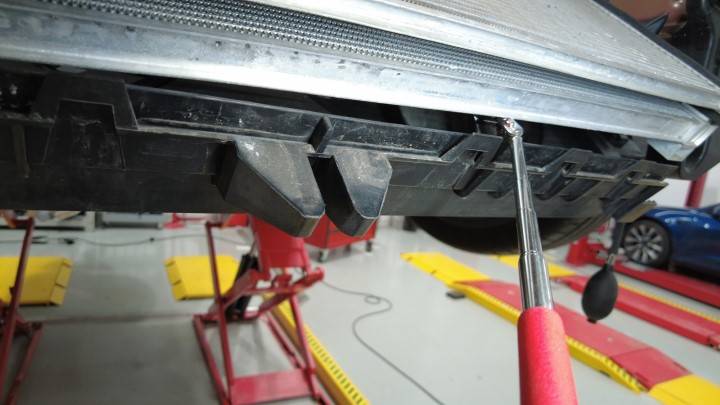

清洁冷却风扇底部，并检查是否仍有碎屑；清理时避免把碎屑推到风扇上。下图为底部访问空间参考。确认底部清洁后取走充气袋，再按对应12毫米或21毫米结构恢复四个下部锁片，恢复塑料格栅九个锁片。

恢复顺序须核实，软件验收分两类

散热器清洁页先列格栅、踝部止动爪、前饰板与前备箱储物单元恢复，再列软件检查；主动进气格栅资料却明确要求暂不安装前备箱储物单元和挡板，先做格栅校准与热性能测试。两页不能直接串成一套已确认的复装时序。遇到这一差异，应先确认适用的完整维修顺序，再继续遮盖或放行。

主动进气格栅资料要求运行PROC_VCFRONT_X_LOUVER-CALIBRATION，并完成热性能测试。格栅机械安装还要核对十二锁片、两个卡子及定位基准，格栅须滑入锁片内侧；环境温度传感器接头、索环和格栅执行器接头分别恢复。校准不能用手动拨动叶片或外观看起来正常代替。

散热器清洁页另外要求：对于固件develop/2026.14.3及以后版本，在Toolbox的Actions搜索“Radiator”，选择PROC_VC_X_RESET-RADIATOR-UA-INDEX，点击Run并等待完成。该固件字符串是原厂所列适用条件；应核对实车适用版本，不能仅按日历年份判断。

随后在触摸屏进入Thermal → Actions → Test Thermal Performance，点击Run，等待完成。按适用资料结束例行程序、正常断开Toolbox并退出Service Mode Plus。若格栅资料所列热性能测试失败，按其指向的Toolbox文章#206000及诊断提示继续处理，不能把例行程序已启动视为通过。

清洁与放行检查要点

• 确认12毫米或21毫米配置，塑料格栅九锁片与散热器下部四卡子分组核对，表面、翅片与固定结构未受损。
• 风扇底部无残留碎屑，充气袋与工具已取走；前置拆装的完整恢复时序已核实，不能在顺序差异未解决时放行。
• 主动进气格栅的固定、接头、索环和校准完成；按实车固件条件执行UA指数重置，热性能测试完成且结果满足要求。

原厂资料及关联程序

车型与位置：2021+ Model S热泵车型，12毫米或21毫米散热器清洁结构及验收；不作为完整整车拆装流程。实际核对日期：2026年10月31日。

• 中文原厂程序：部分拆卸并清洁散热器（热泵）。
• 英文原厂程序：Clean Radiator (Maintenance)。
• 原厂资料编号（GUID）：GUID-4B9C4F24-2F77-4E3F-886B-FE61471368F8。

以下资料用于核对必要前置及复装范围：

• 前备箱储物单元（拆卸和安装）：前置访问及高压互锁分支走线检查；左右挡板入口不完整时先核实；英文资料。
• 饰板总成 - 前（拆下和安装）：前饰板访问、接头与悬架及低压操作条件，须核对适用配置；英文资料。
• 踝部止动爪总成（拆卸和更换）：该总成拆装与螺栓8 Nm恢复，资料标记草案；英文资料。
• 主动进气格栅（拆卸和更换）：十二锁片、两卡子、接头与索环恢复，以及格栅校准和遮盖前测试要求；英文资料。
• Toolbox（连接和断开）：软件例行程序所需诊断连接及完成后正常断开；英文资料。
• 维护模式增强版：Service Mode Plus状态及完成检查后的退出；英文资料。

配图来自Tesla原厂维修手册。前置或恢复顺序尚未核实时，先取得适用的完整维修要求；清洁后热性能异常，回查残留碎屑、格栅固定与校准，再按诊断结果处理。
