先纠正一个容易混淆的概念:本页LCAP启动动作对应低阻抗电容测量,不是把Fluke 115变成低阻抗电压表。屏幕出现LoZ,还必须结合挡位和单位判断,不能只看这三个字母就进行带电测量。

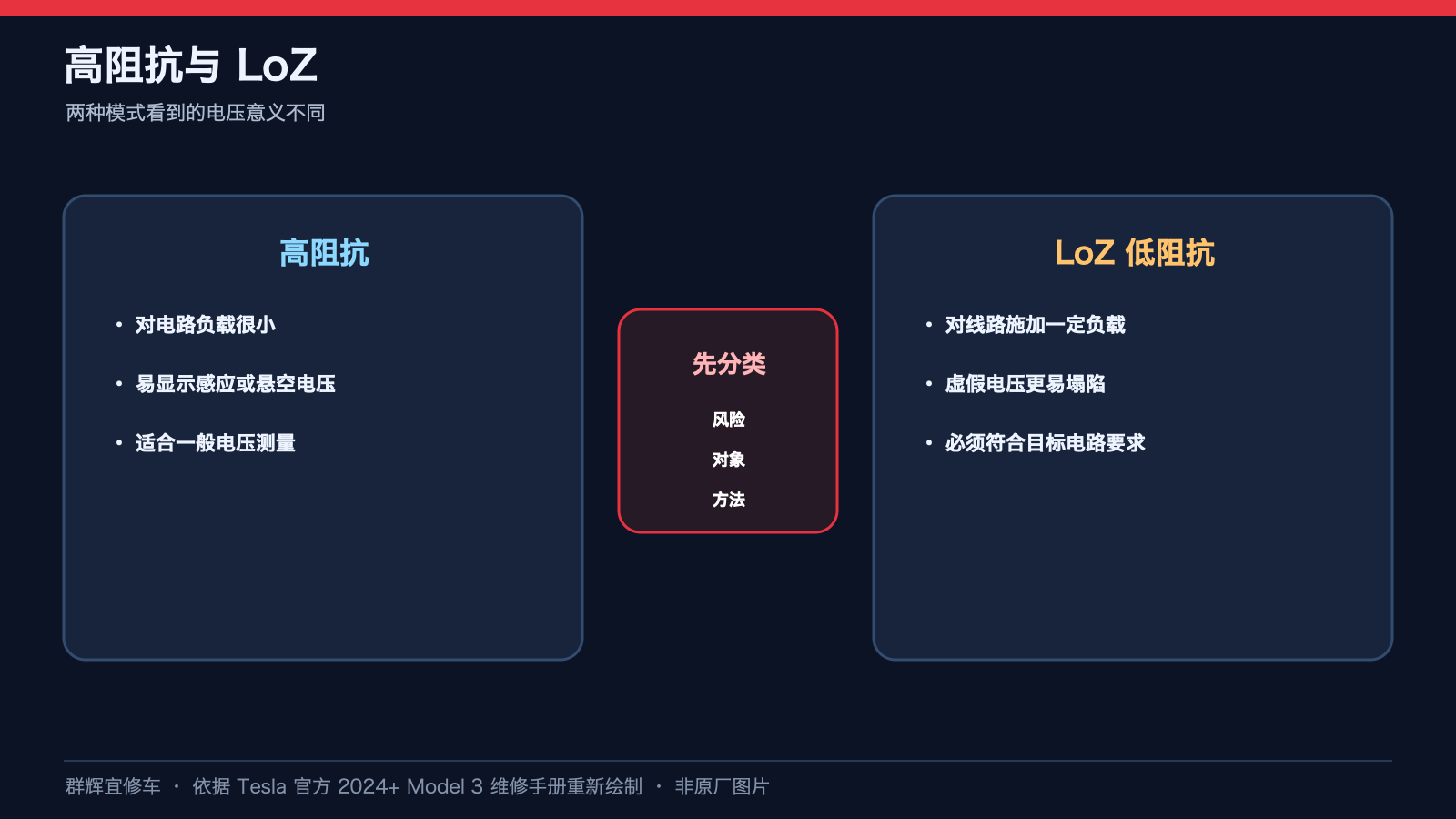

一、LCAP和电压LoZ要分开理解
Fluke官方说明书将115/117的LCAP列为低阻抗电容功能,另把114/117的Auto-V LoZ列为电压功能;两者不是同一模式。LCAP模式的电容测量精度及动态范围会降低,关机或休眠后该设置不保留。依据Fluke官方用户手册第6、8、11页。

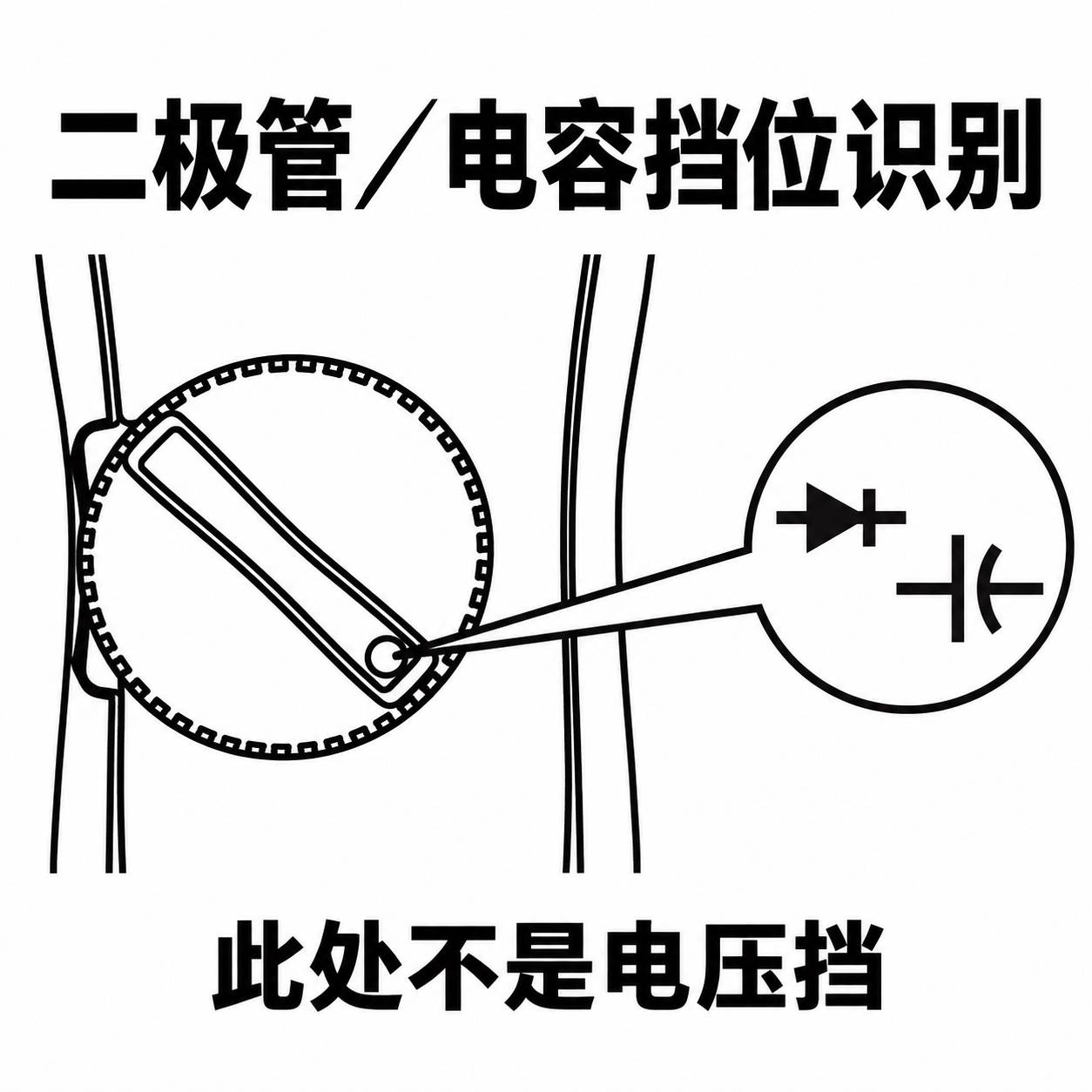

二、先辨认二极管/电容挡位
下图参考Tesla原厂的局部旋钮示意,只用于辨认符号,不补画原图未提供的完整挡位。实际仪表必须按自己的型号和说明书确认。

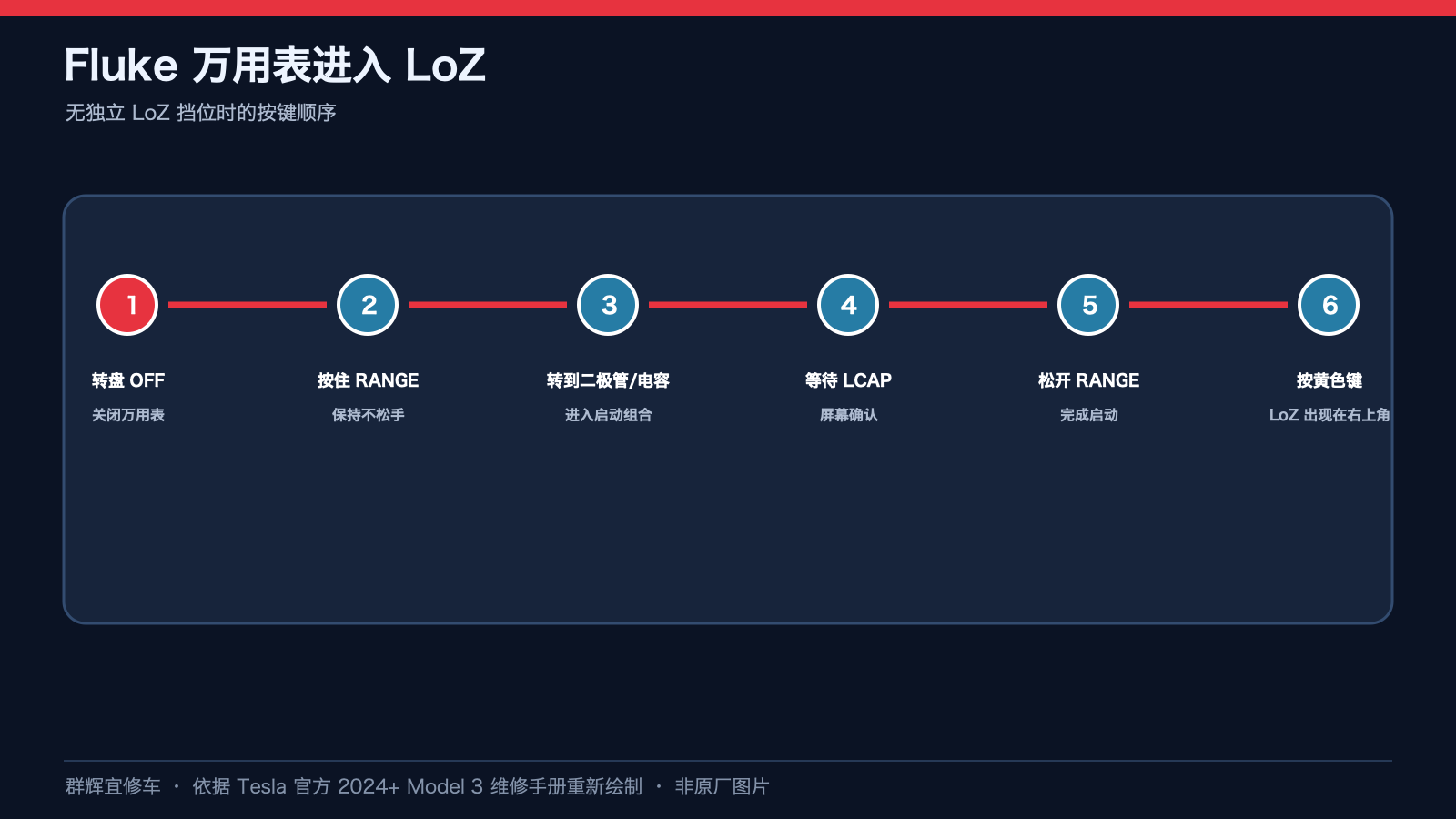

三、Tesla页面给出的启动顺序
- 把旋钮转到OFF,关闭仪表。
- 按住RANGE,再转到二极管/电容测试位置。
- 等屏幕出现LCAP后,松开RANGE。

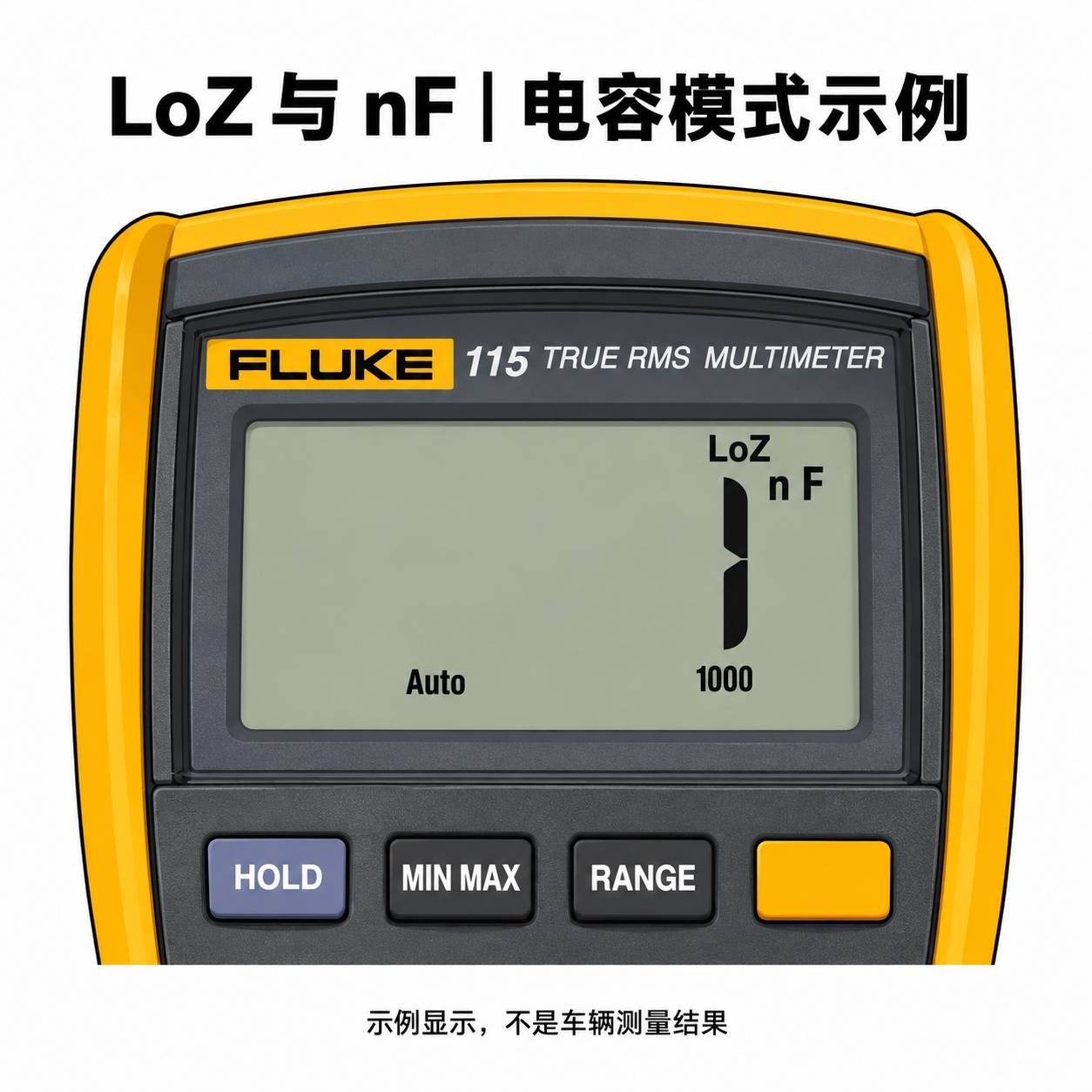

- 按黄色按钮,查看右上角的LoZ提示。
以上是Tesla“万用表(LoZ设置)”中的仪表设置动作,不是车辆测量接线流程。原厂示例为Fluke 115,显示单位为nF;示例数字不代表车辆读数或合格阈值。

四、不能把设置图当作带电测量许可
Fluke要求在电阻、通断、二极管或电容测试前断开被测电路电源,并放净高压电容的电荷,见同一官方手册第7页安全警告。本文没有提供高压隔离、残压验证或电容放电方法,不应据此自行操作车辆高压系统。

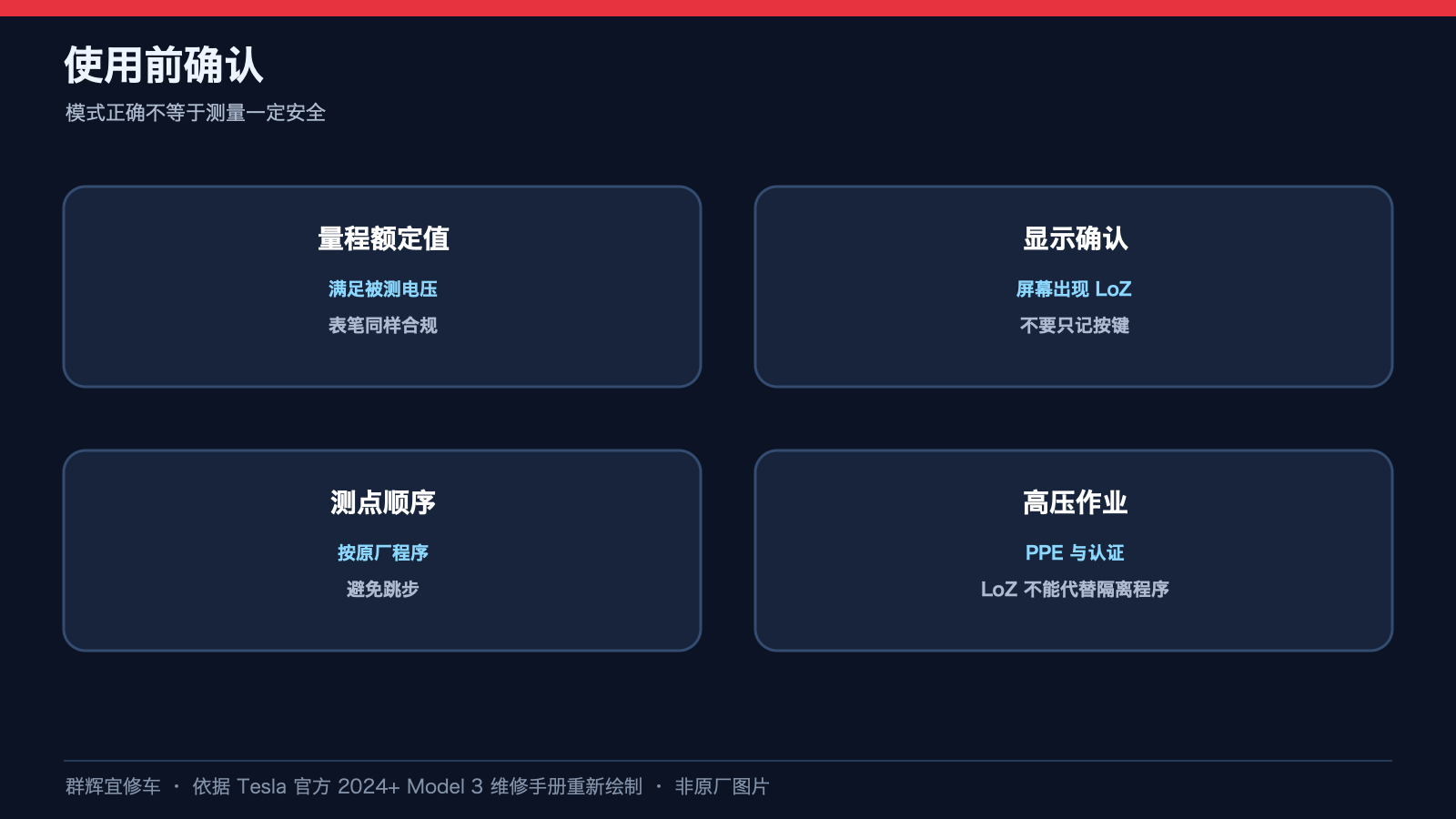

培训复核时应同时核对仪表型号、挡位、单位、表笔端口及车辆指定程序。没有显示预期状态时,停止并核对说明书,不用连续换挡或试接线来猜测功能。高压安全验证仍须由具备资格的人员按原厂指定设备和完整程序执行。
资料与配图说明
本次全文及全部配图复核2026-09-13。Tesla主页面标注2026-08-09;仪表功能边界另经上述Fluke官方手册核对。两张图分别放大挡位符号和屏幕按键,依据原厂图片重绘,并非原始图片;不用于推定未显示的接线、量程或车辆测试标准。
