奔驰事故车底盘测量：K基准点、前后桥尺寸与WIS对比

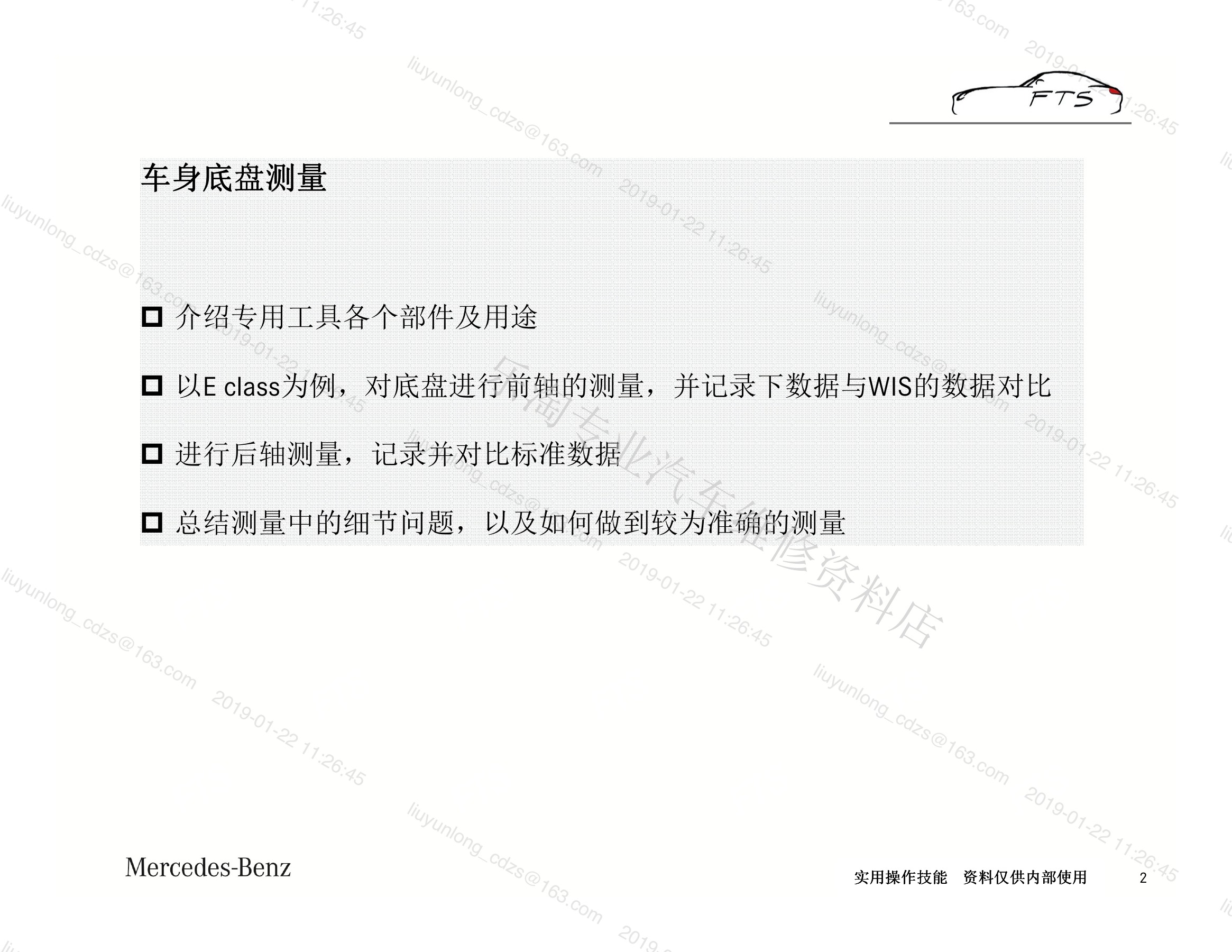

车身底盘测量用于确认事故维修后或定位异常车辆的结构尺寸。课件以E级为例，通过变速箱托架螺栓孔建立K基准中心，再测量前后桥固定点到中心、横向点与对角点的距离，并与WIS数据及同型车辆对比。

一、哪些车辆需要做底盘结构测量

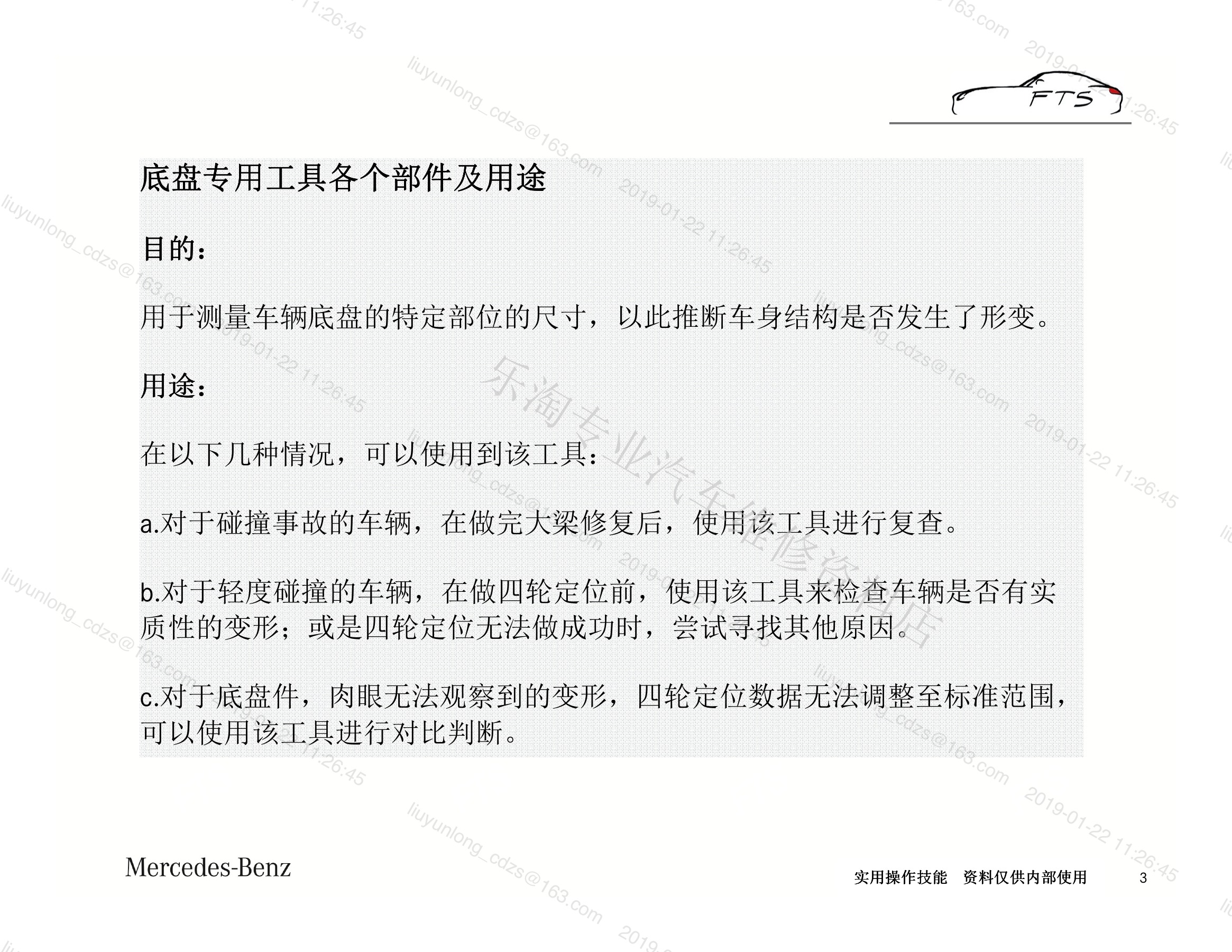

大梁修复后的事故车需要复查；轻度碰撞但四轮定位前怀疑结构变形、定位数据始终无法恢复或左右轴距异常时，也可先做结构测量。定位仪反映车轮结果，底盘量具用于进一步确认车身和副车架安装点。

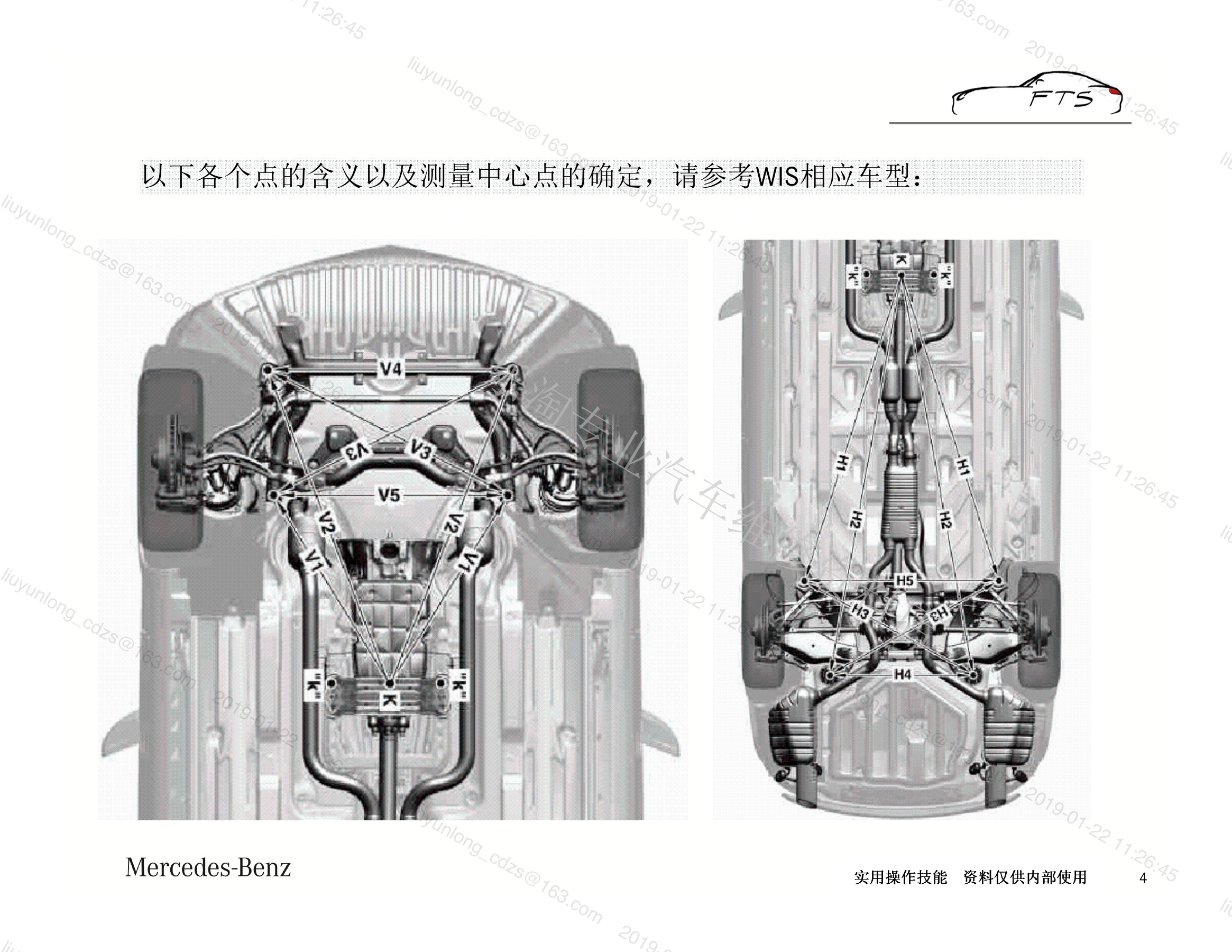

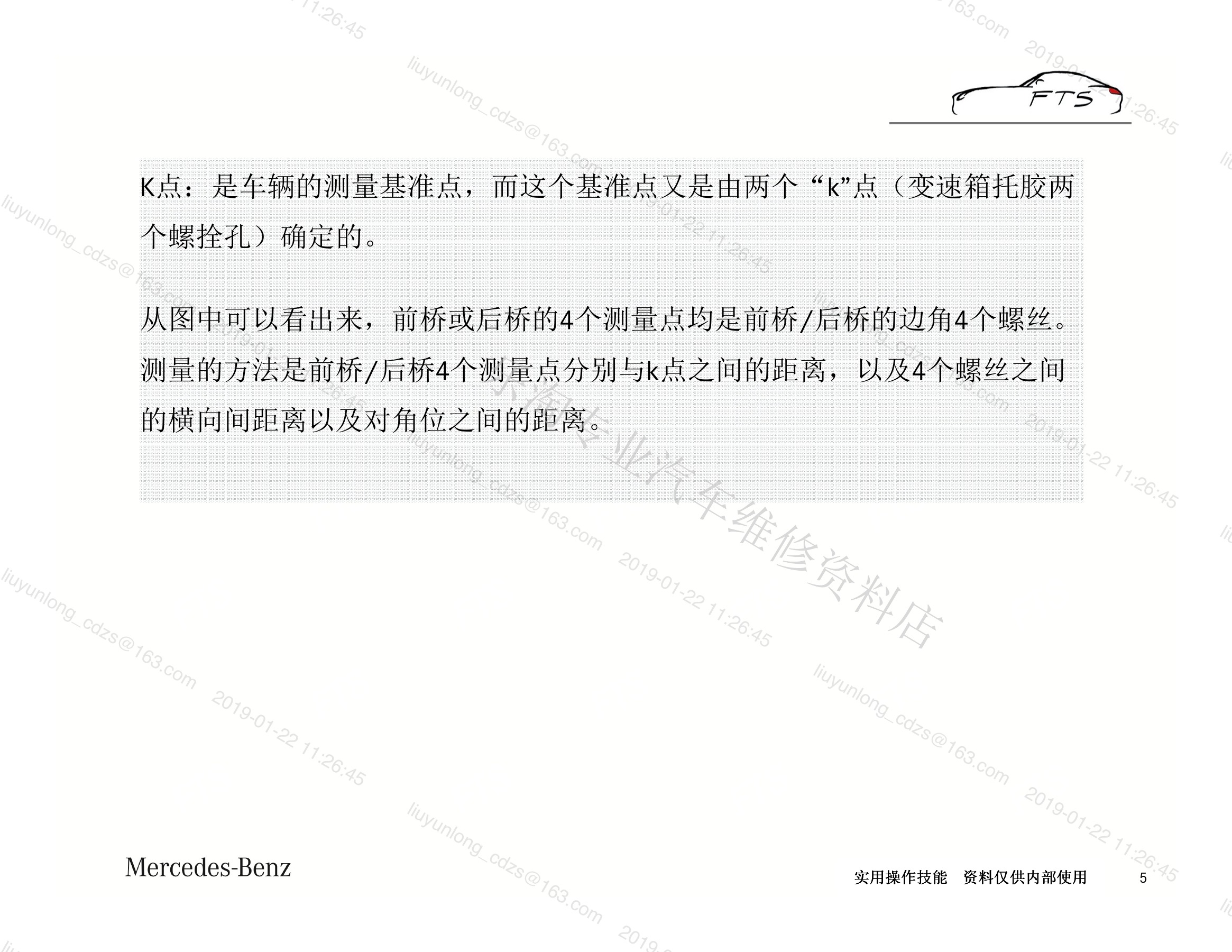

二、K基准点和测量点必须查WIS

课件示例用变速箱托架两个螺栓孔确定K基准中心，前桥或后桥的四个边角固定点作为测量点，同时比较中心距离、横向距离和对角距离。不同车型基准点完全可能不同，必须使用当前WIS图示。

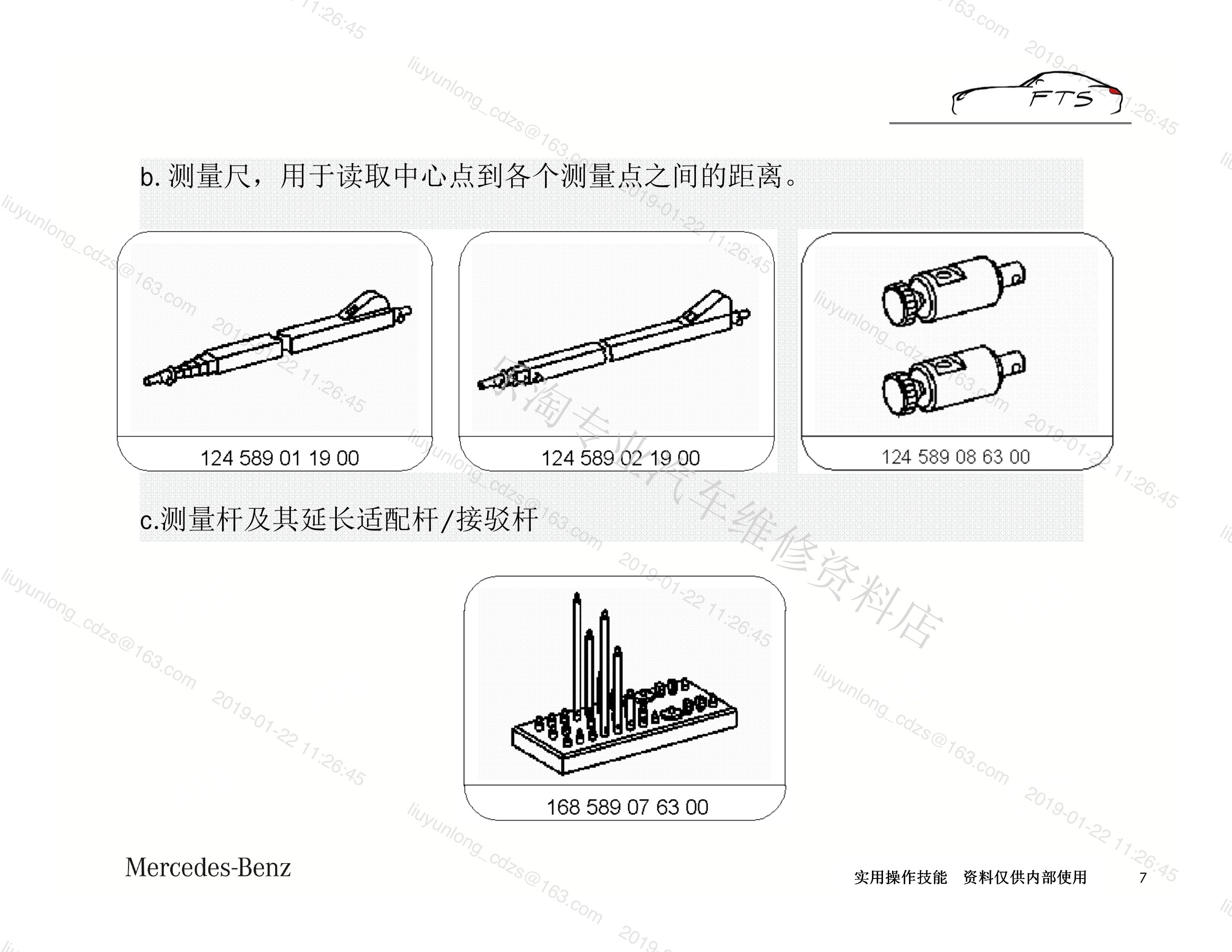

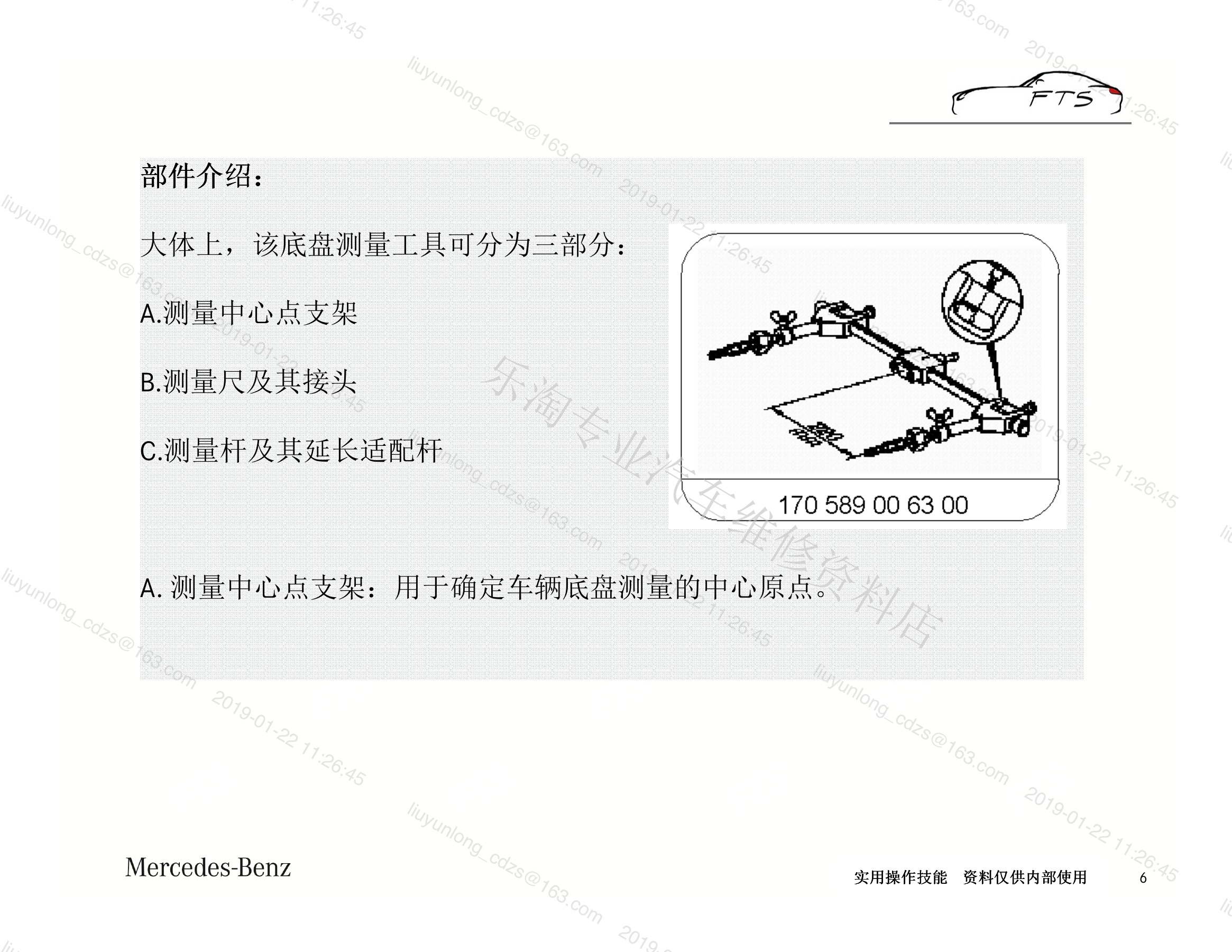

三、中心支架、测量尺和接驳杆各有用途

中心点支架用于建立原点；长短测量尺读取中心到测量点距离；测量杆、套筒和延长接驳杆用于适配不同位置。优先使用与螺栓或孔位匹配的套筒接头，避免尖头在测量点滑移。

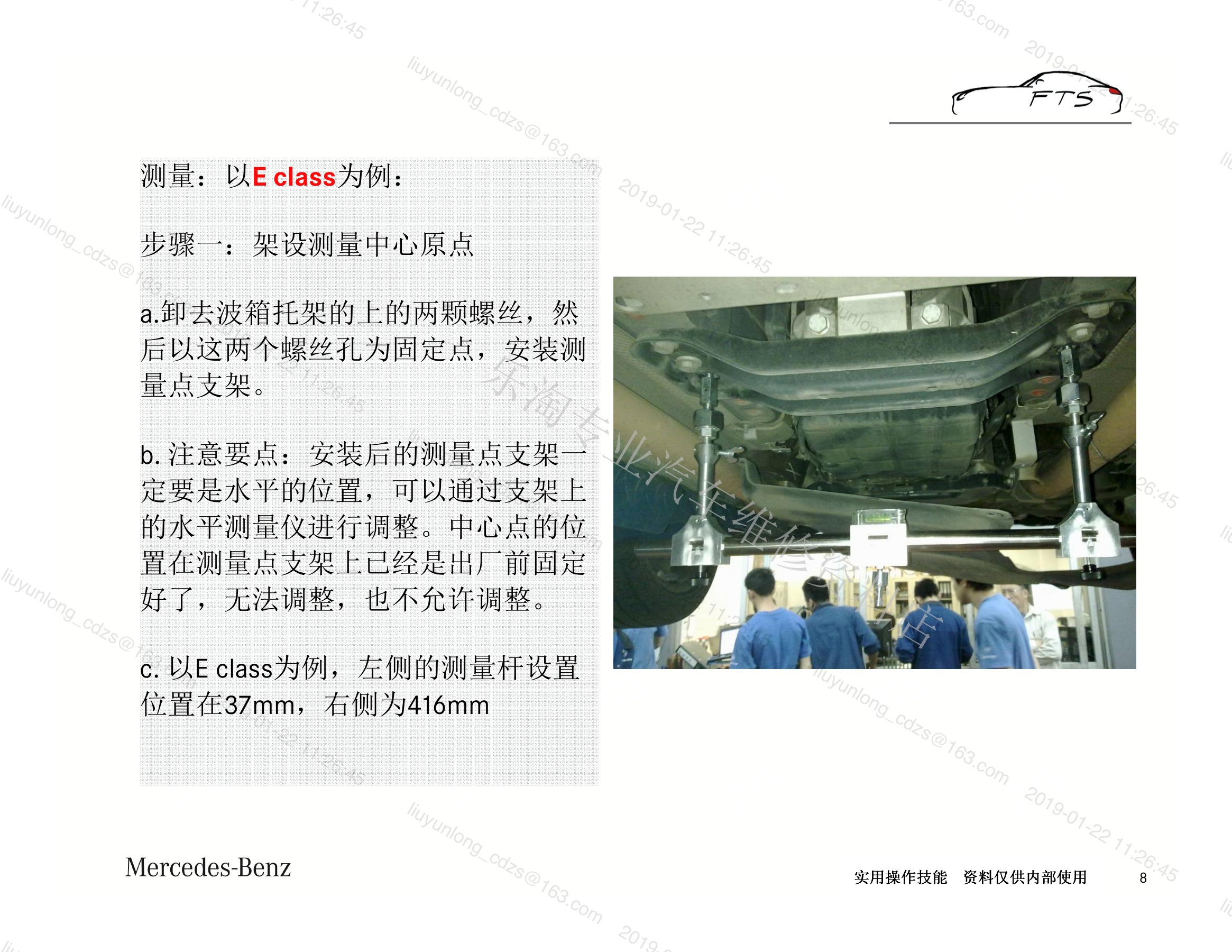

四、先把中心支架调平

拆下WIS指定的两颗托架螺栓后安装中心支架，并用支架水平仪调整到水平。中心点为工具固定基准，不允许现场随意改动；支架不平或孔位有损伤会把误差带入所有后续测量。

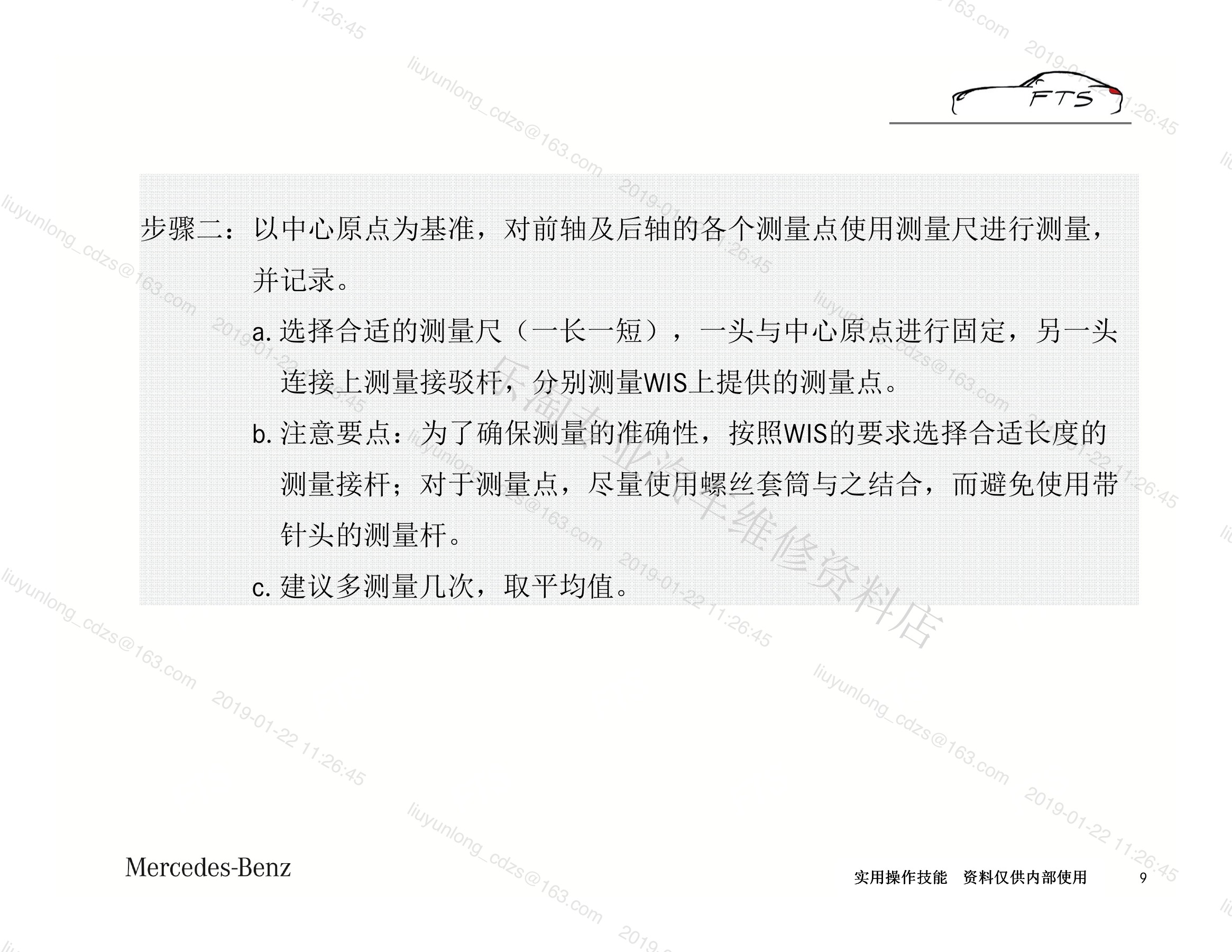

五、前后轴测量要保持尺与接驳杆垂直

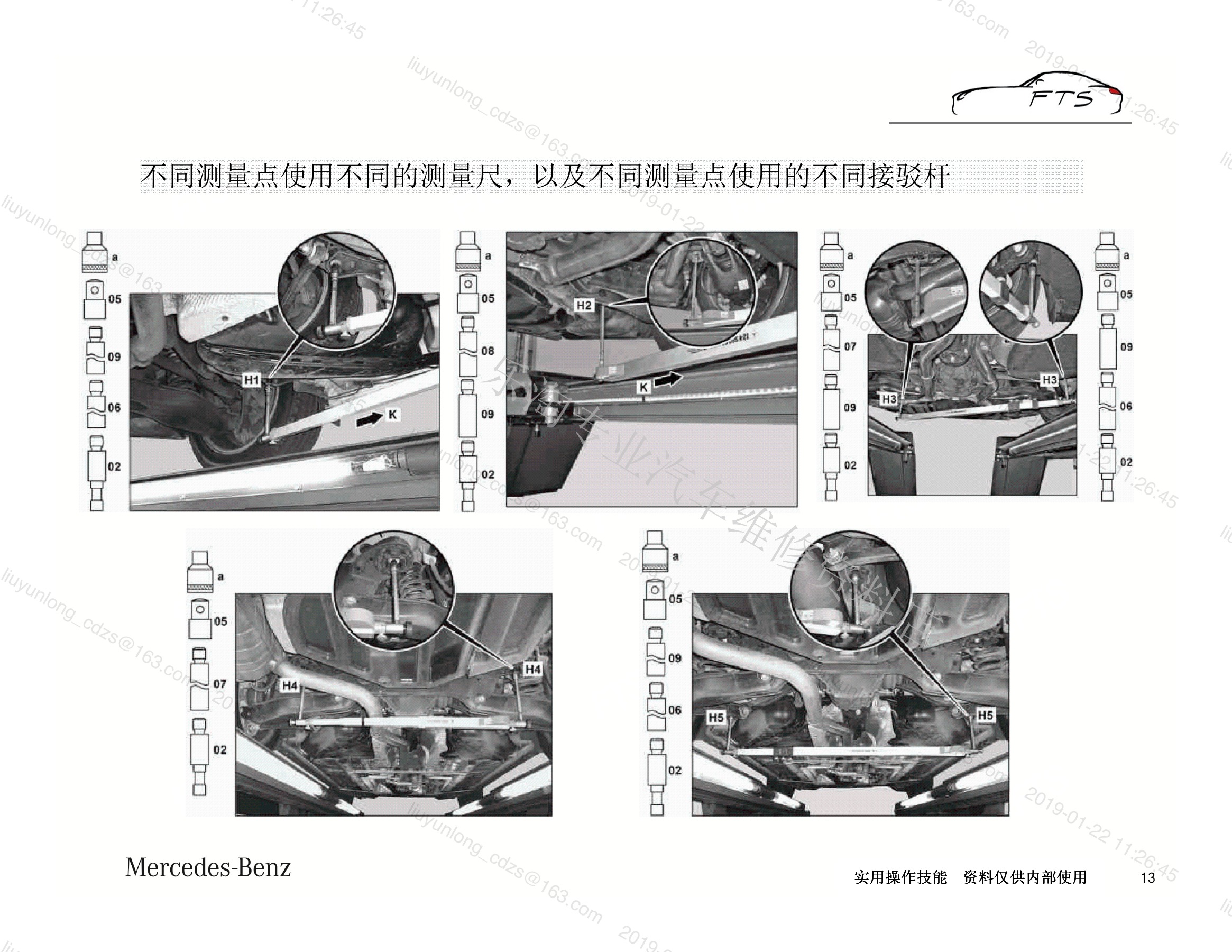

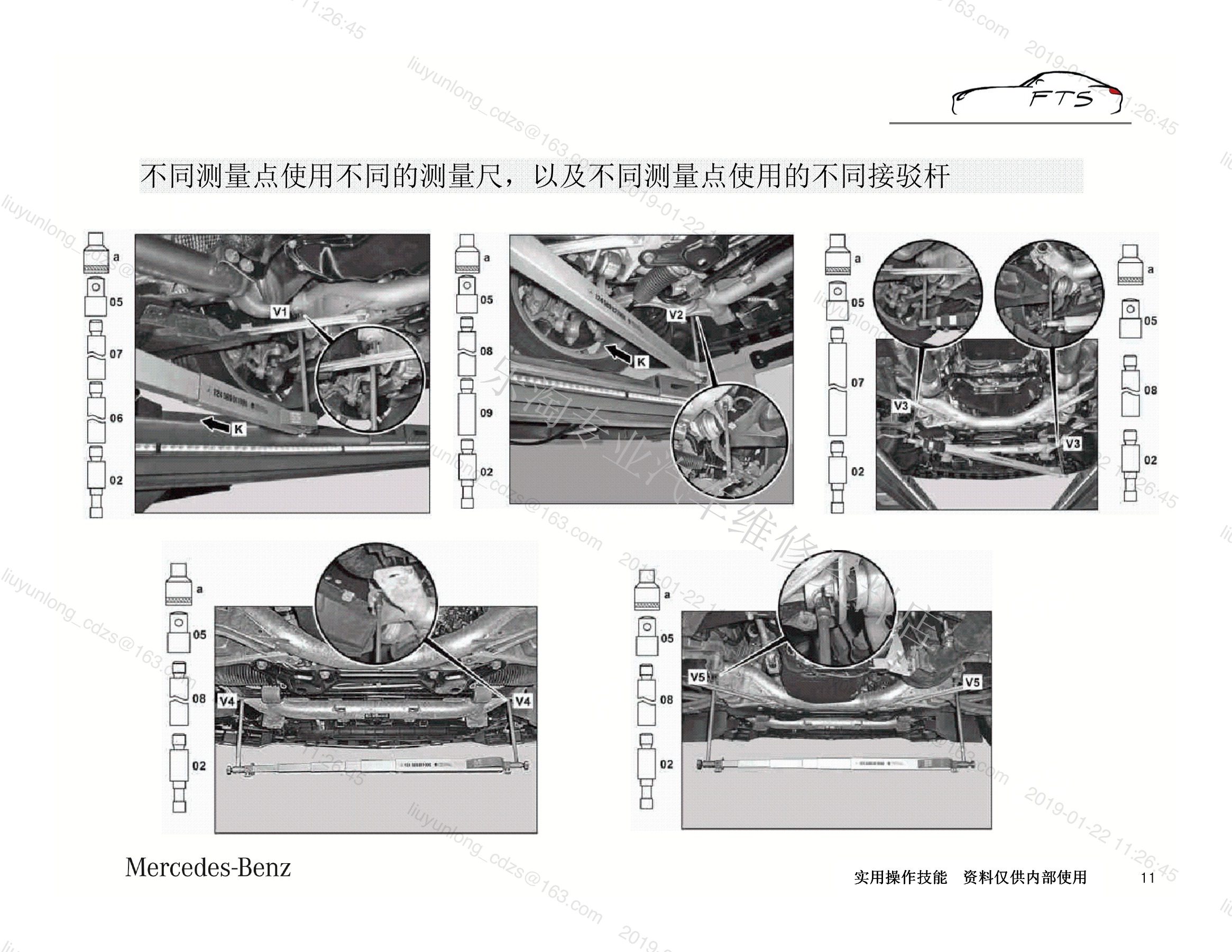

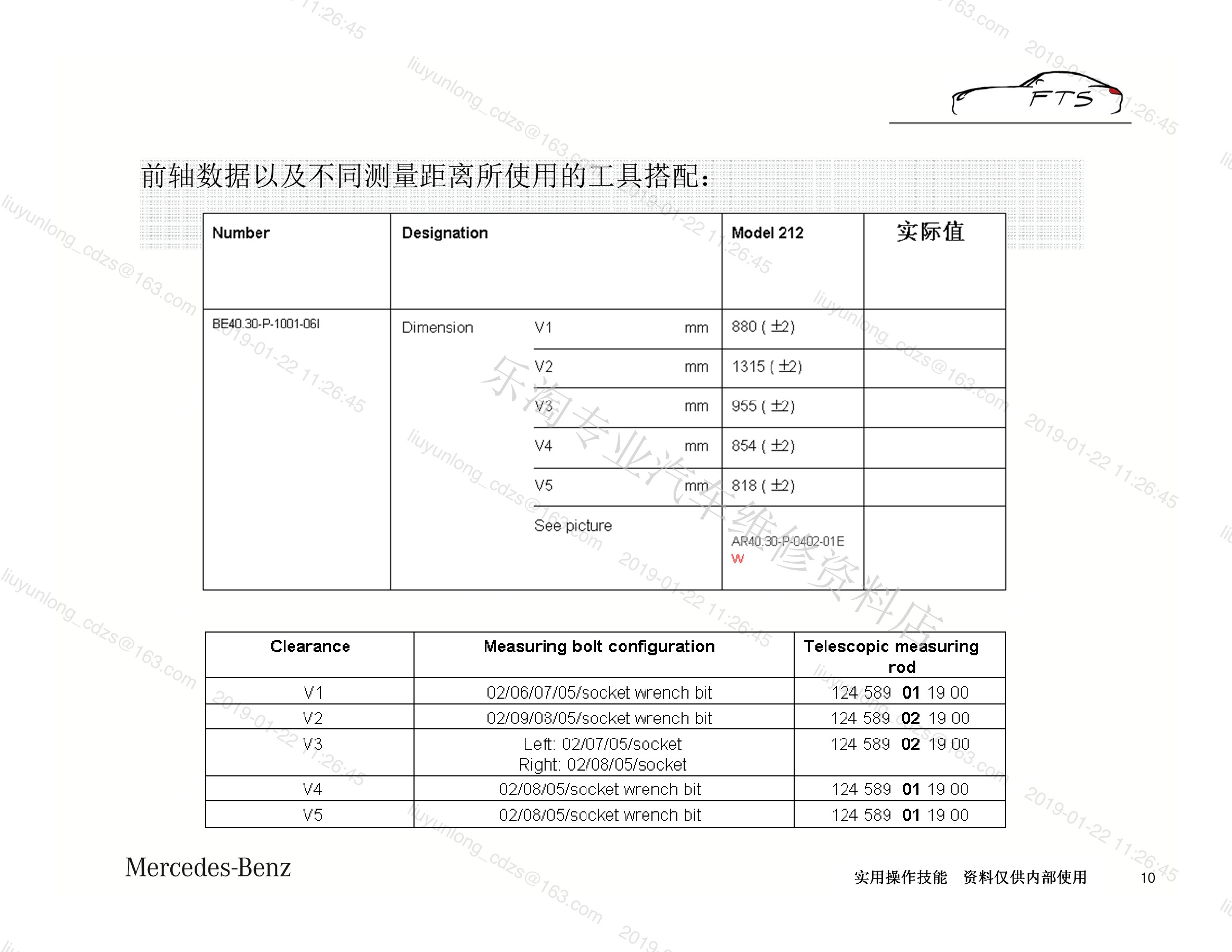

选择适合长度的测量尺，一端固定中心点，另一端经正确接驳杆到WIS测量点，逐项记录前轴、后轴、横向与对角距离。测量尺与接驳杆保持垂直，左右对称位置使用相同方法并重复测量，避免工具自重、斜拉和接点偏移。

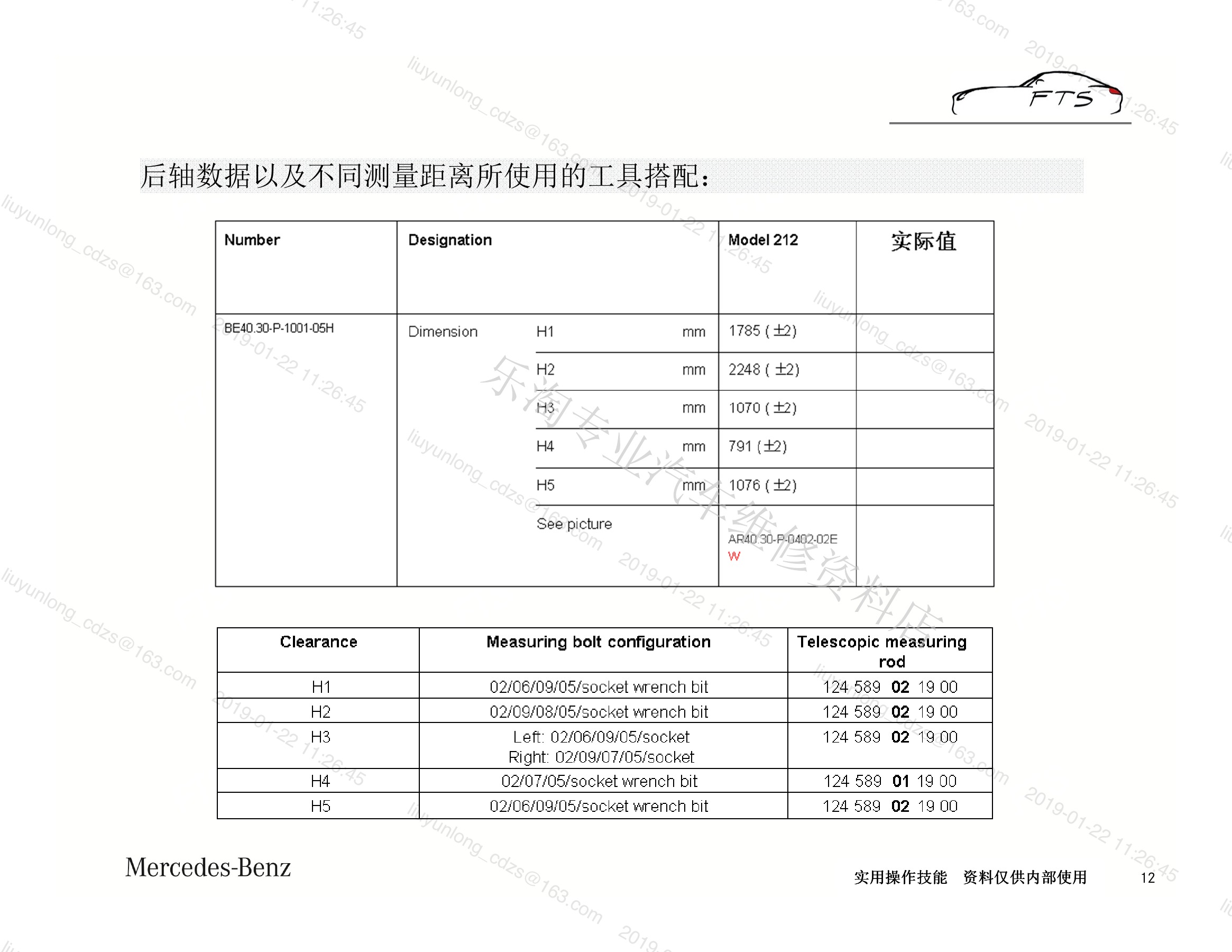

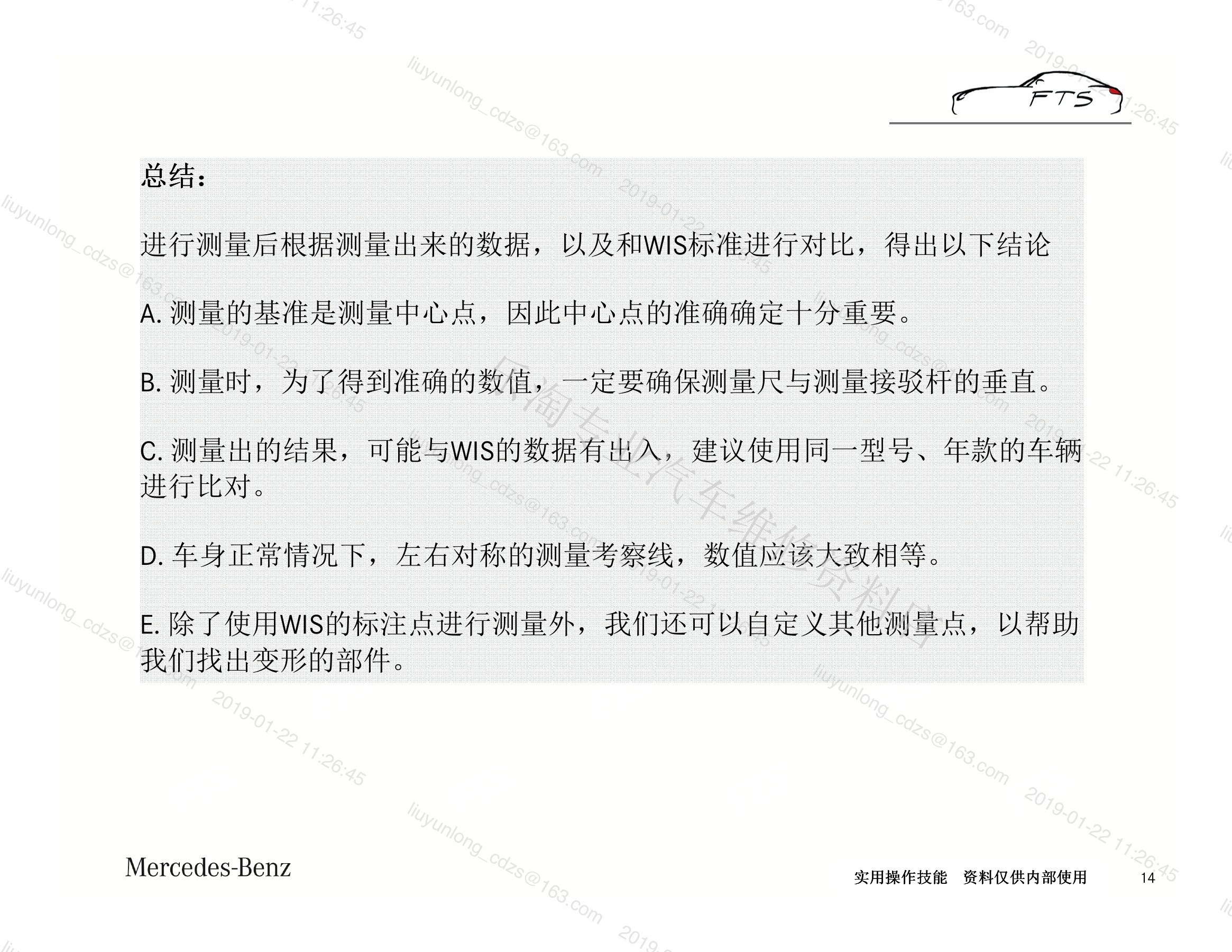

六、数据要与WIS和同型车辆交叉验证

先按WIS给出的车型数据判断，再结合左右对称性和重复测量。若课件年代的WIS值与当前系统不一致，应以当前文件为准；边界结果可用同型号、同年款、已确认无事故车辆交叉对比。测量记录应保存工具组合、点位照片和原始数据。
