奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
2884
文章
1
粉丝
电路速查评论2阅读模式
摘要奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图资料。

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 8 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

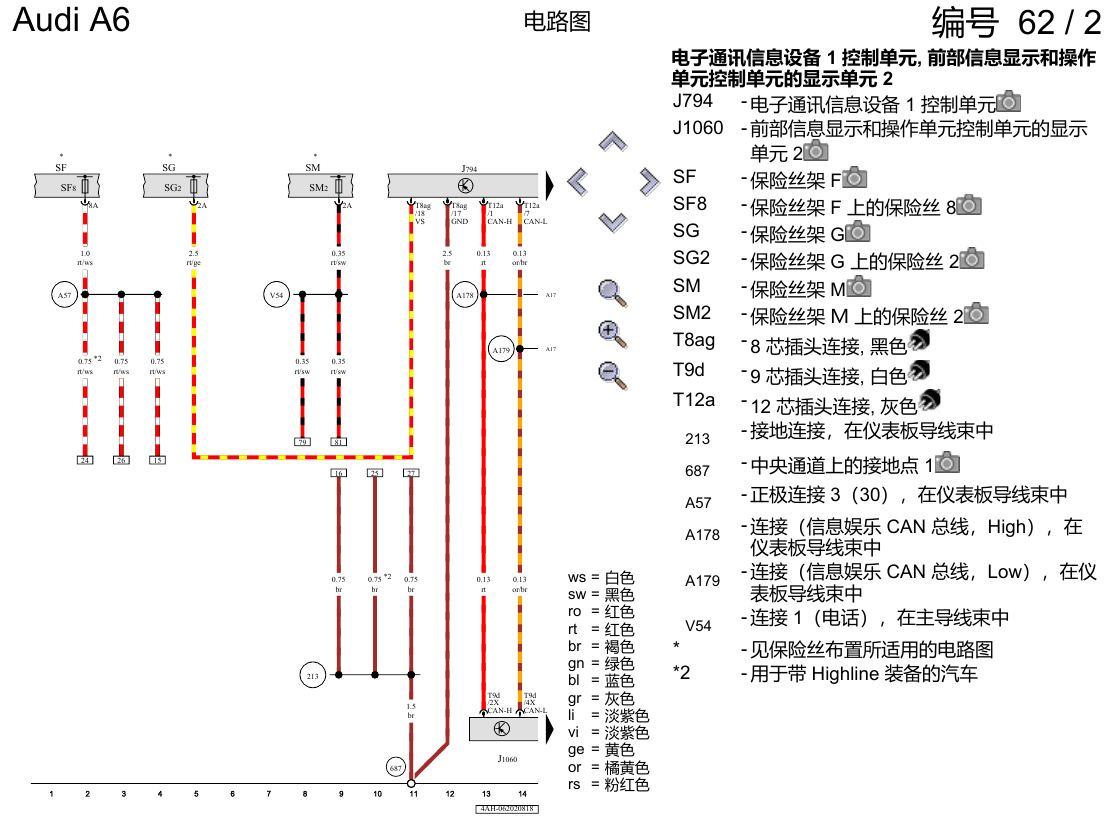

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第1页
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第2页
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

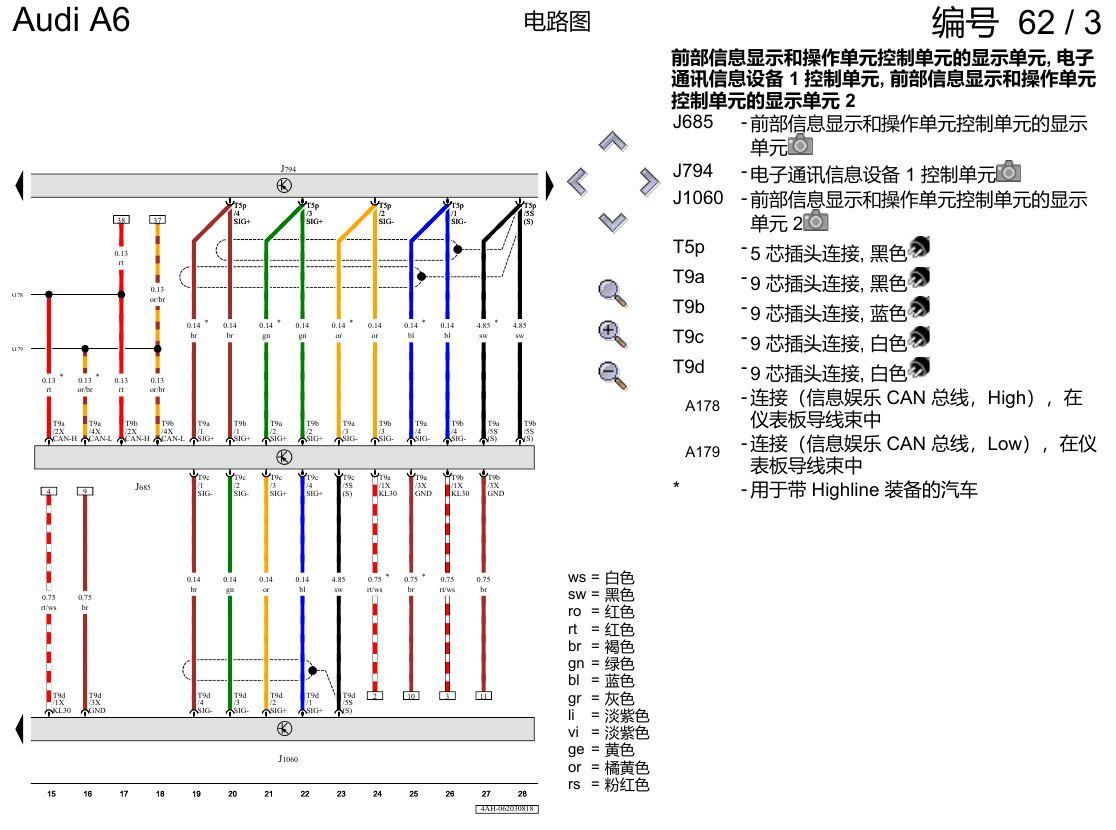

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第3页
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

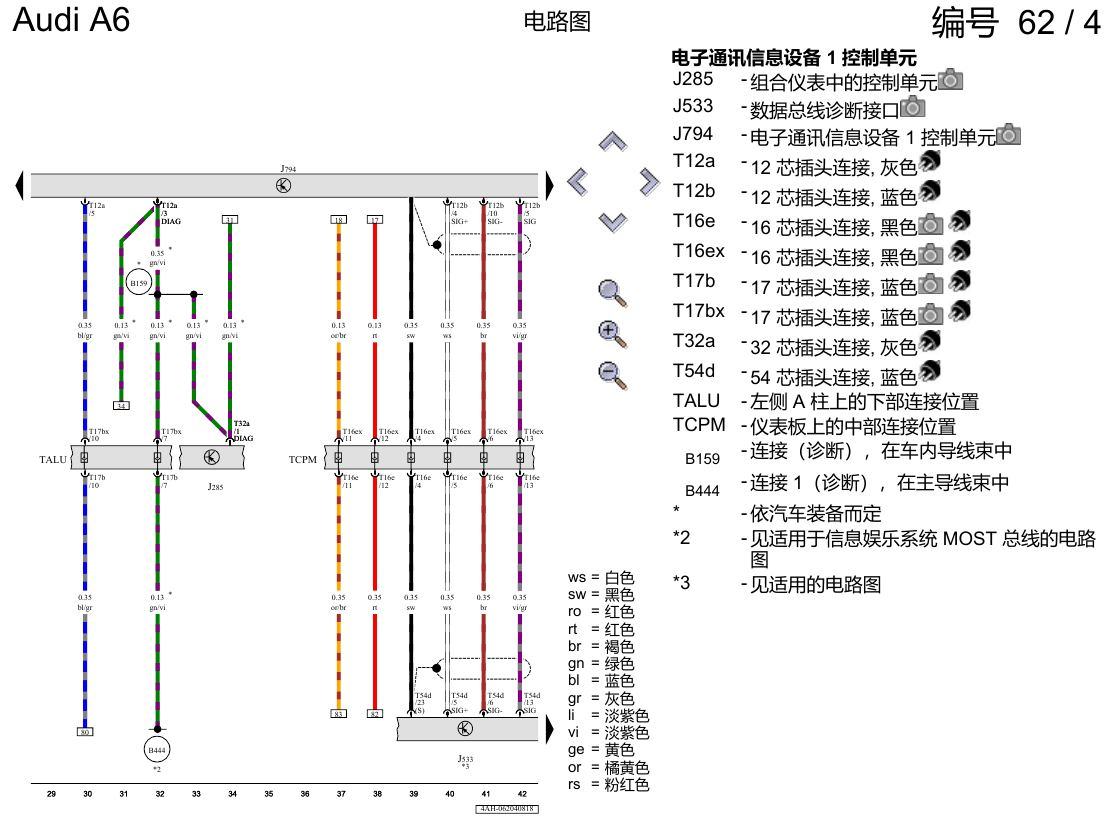

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第4页
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

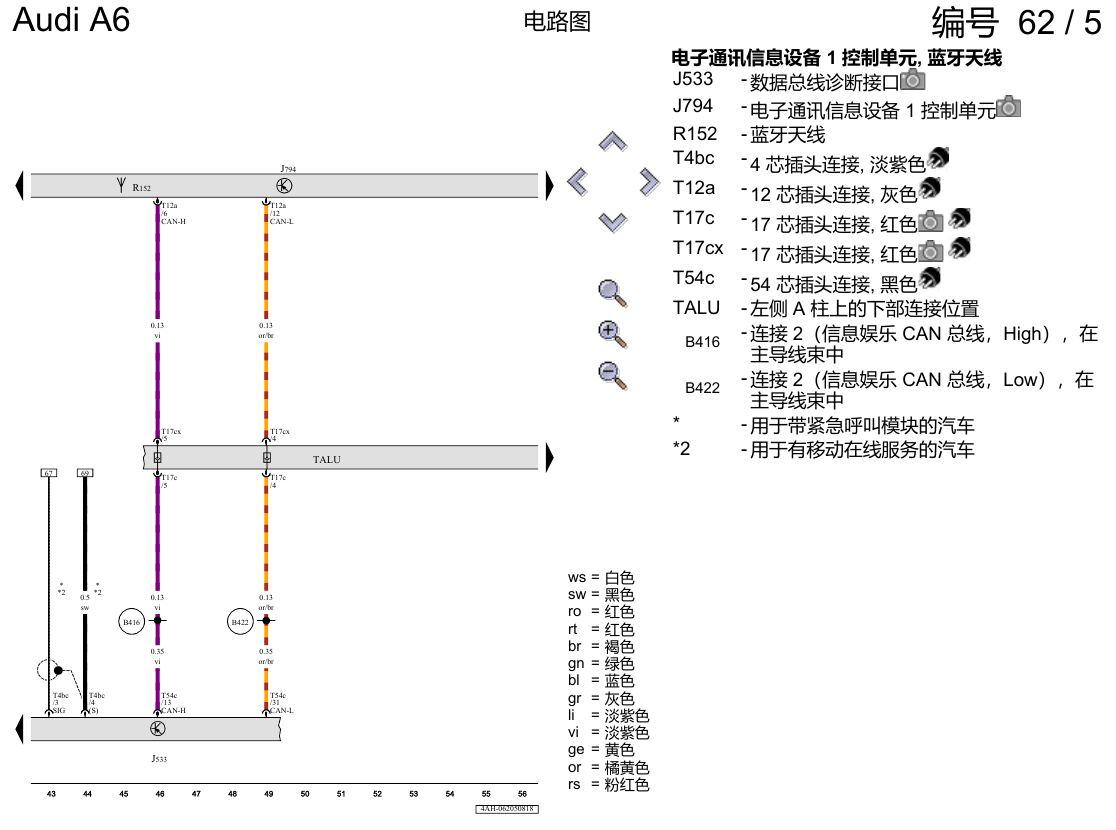

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第5页
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

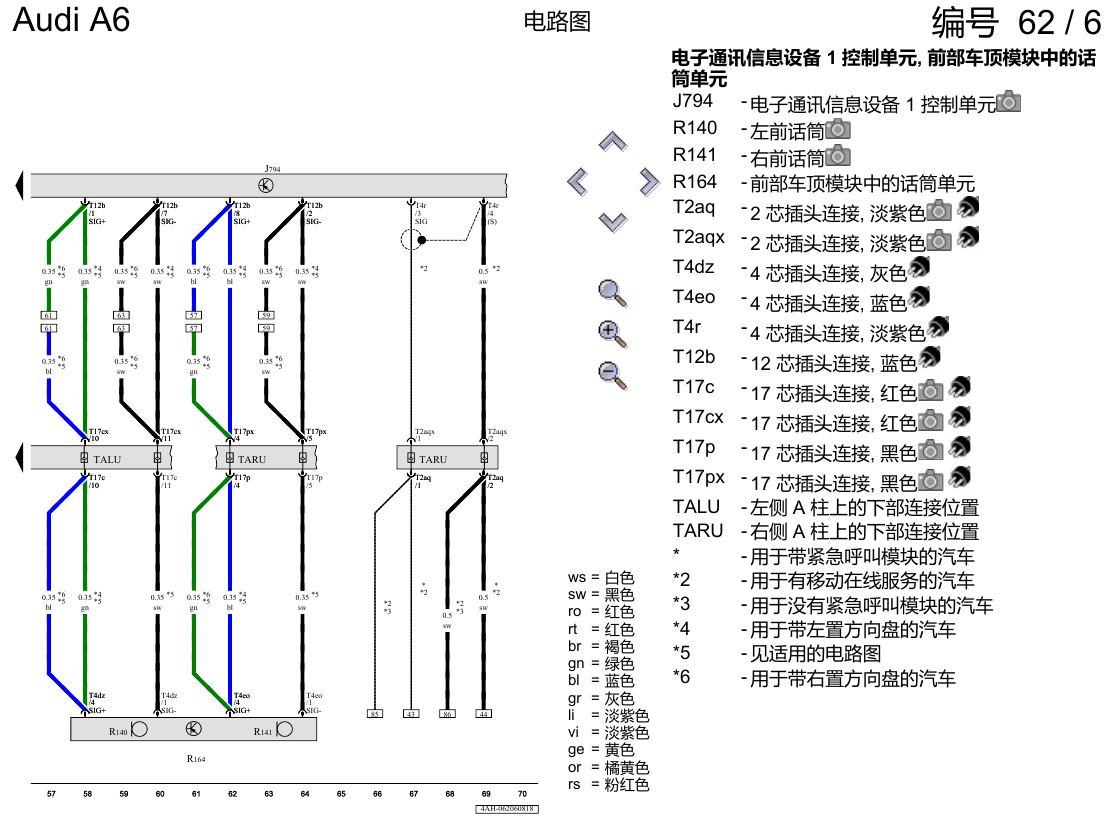

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第6页
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

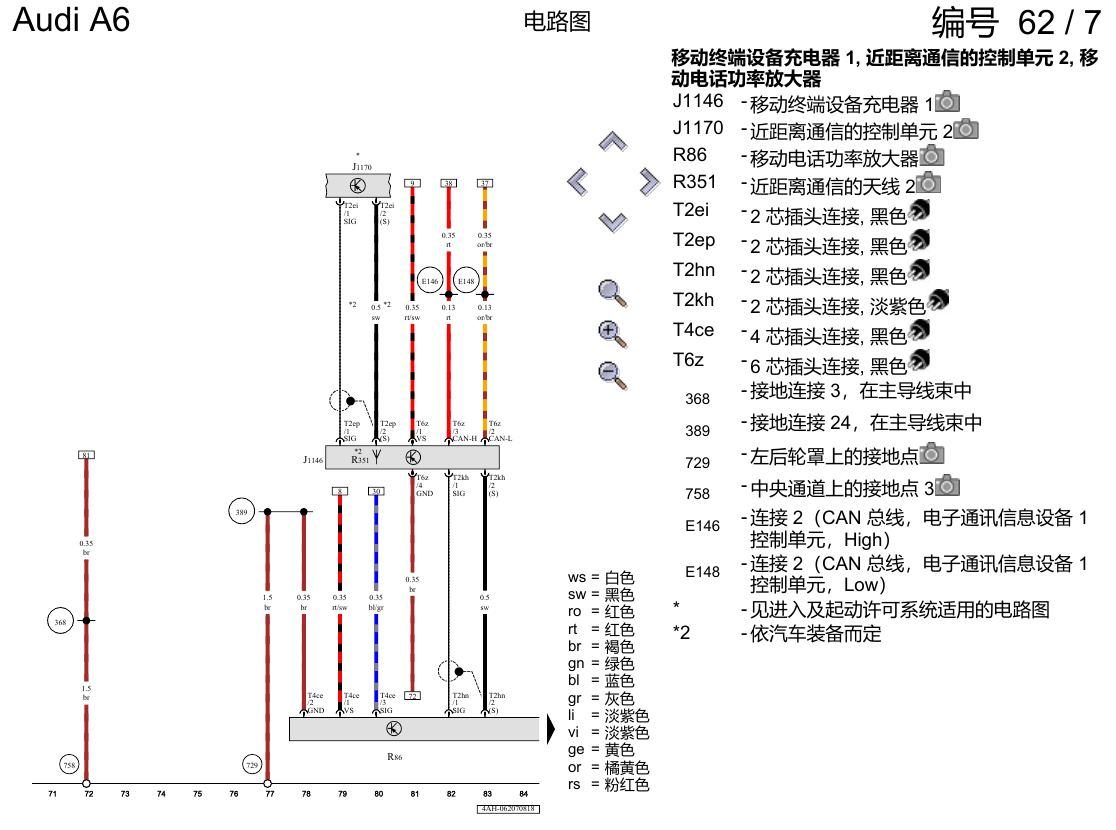

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第7页
奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

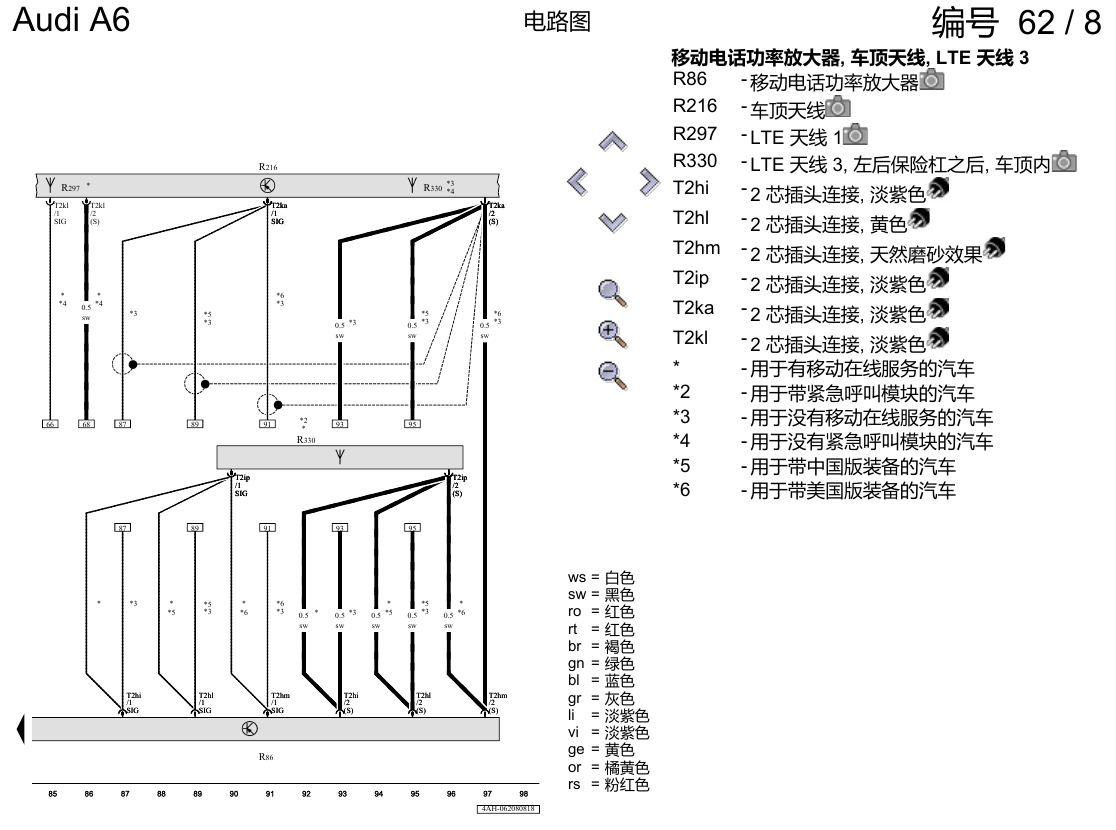

奥迪A6 C8 电路图 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第8页
