一汽大众高尔夫嘉旅 ABS 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

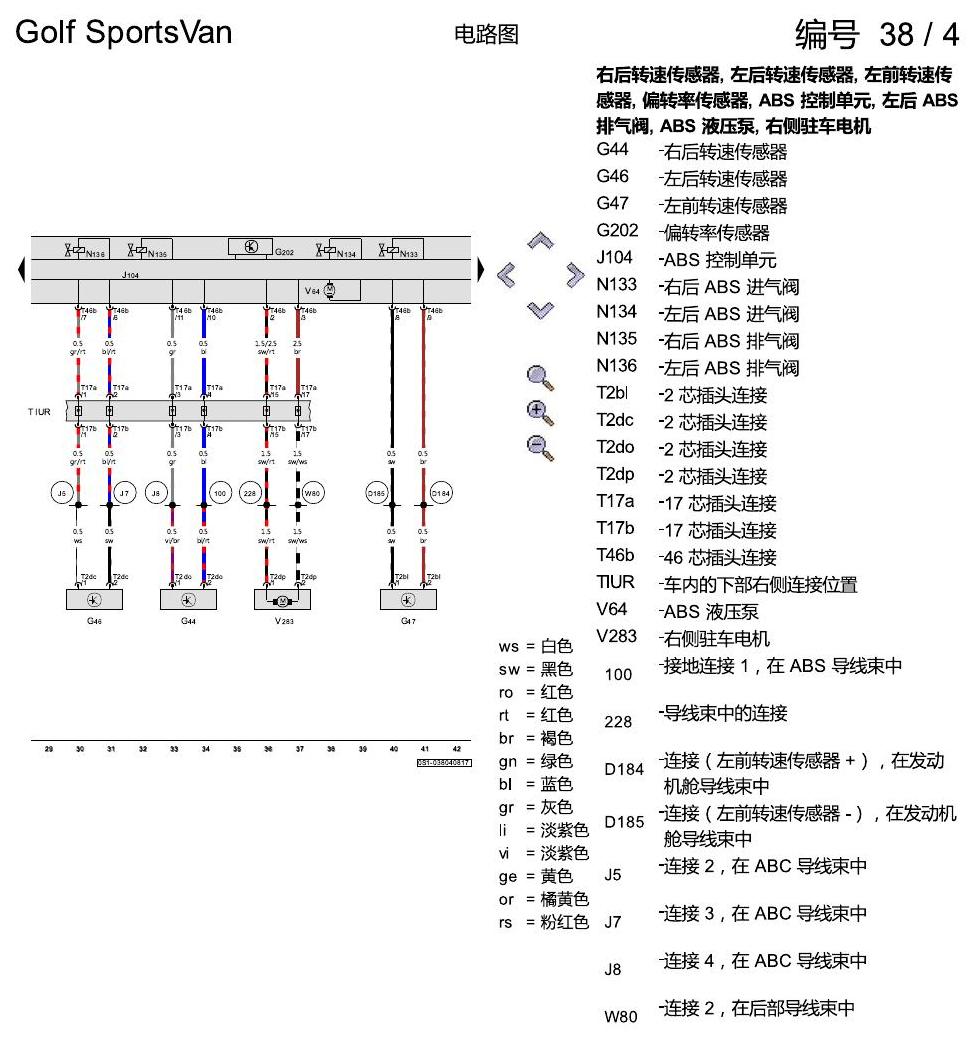

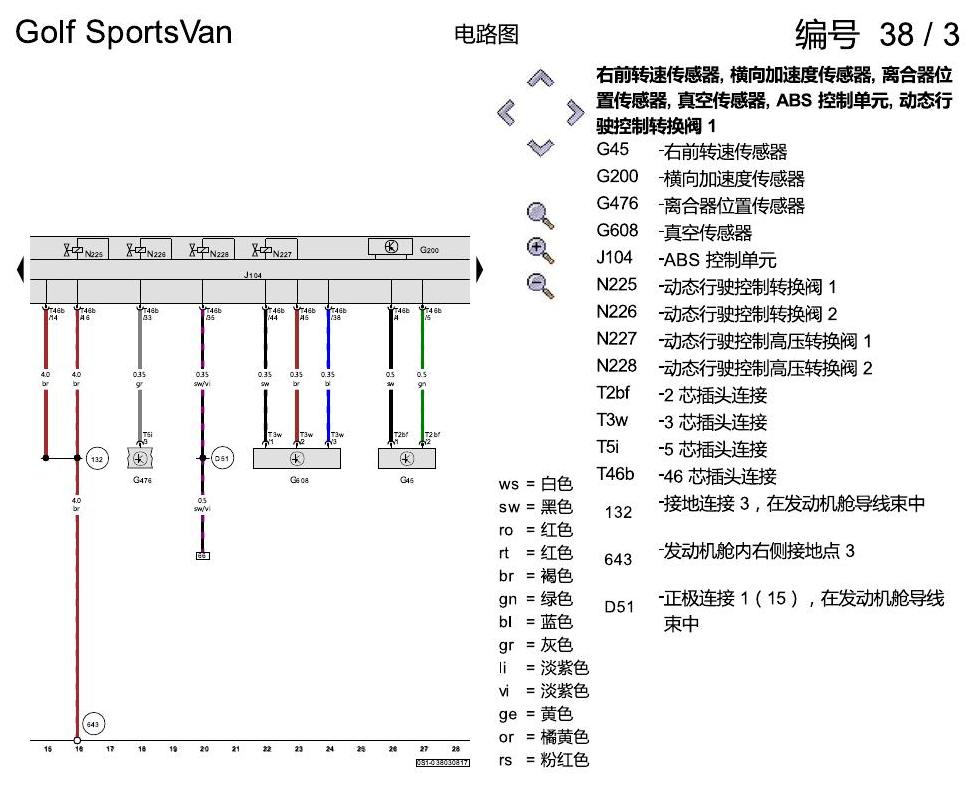

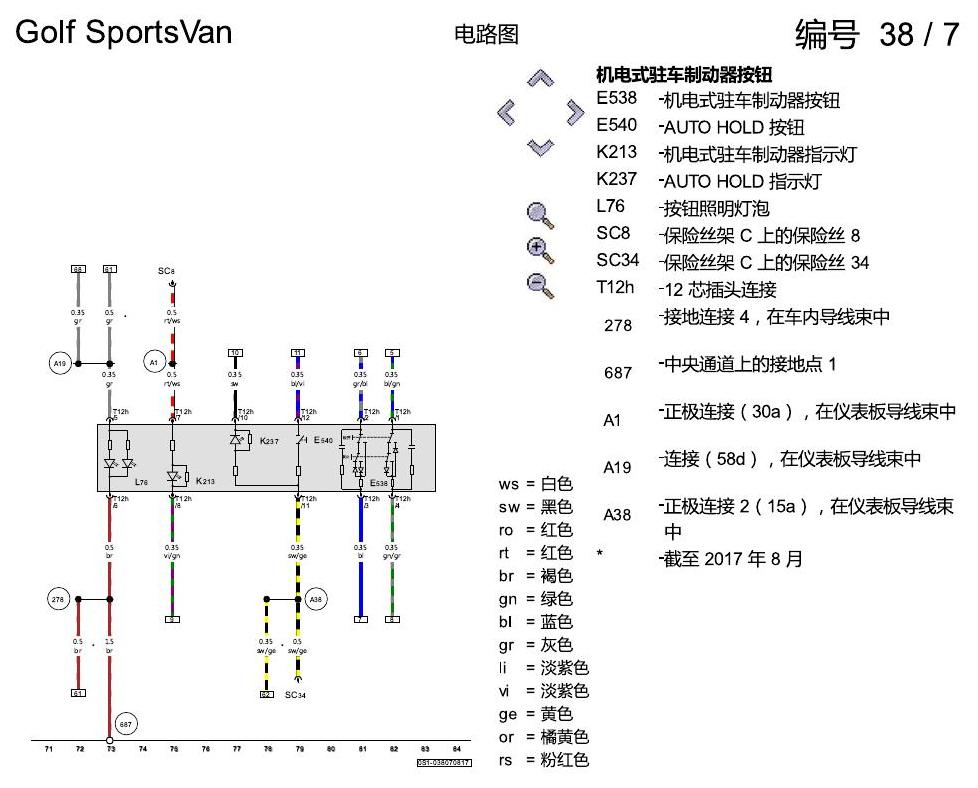

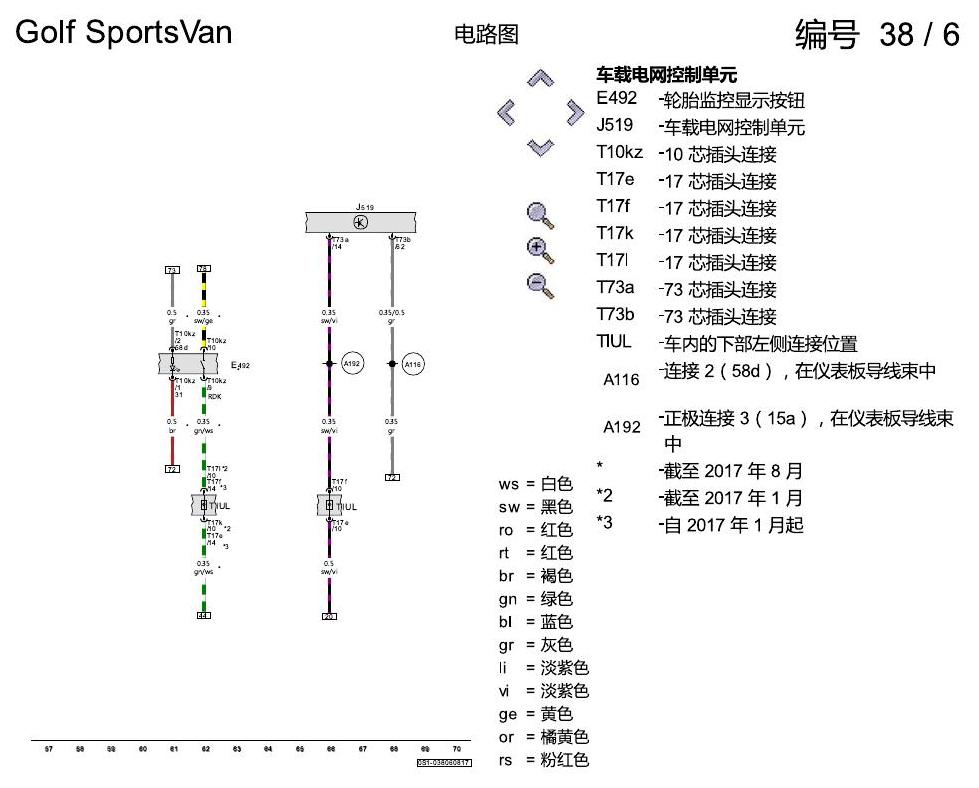

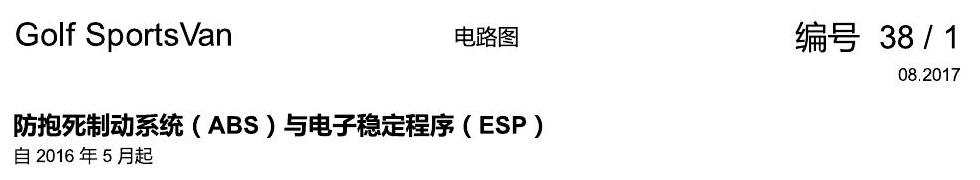

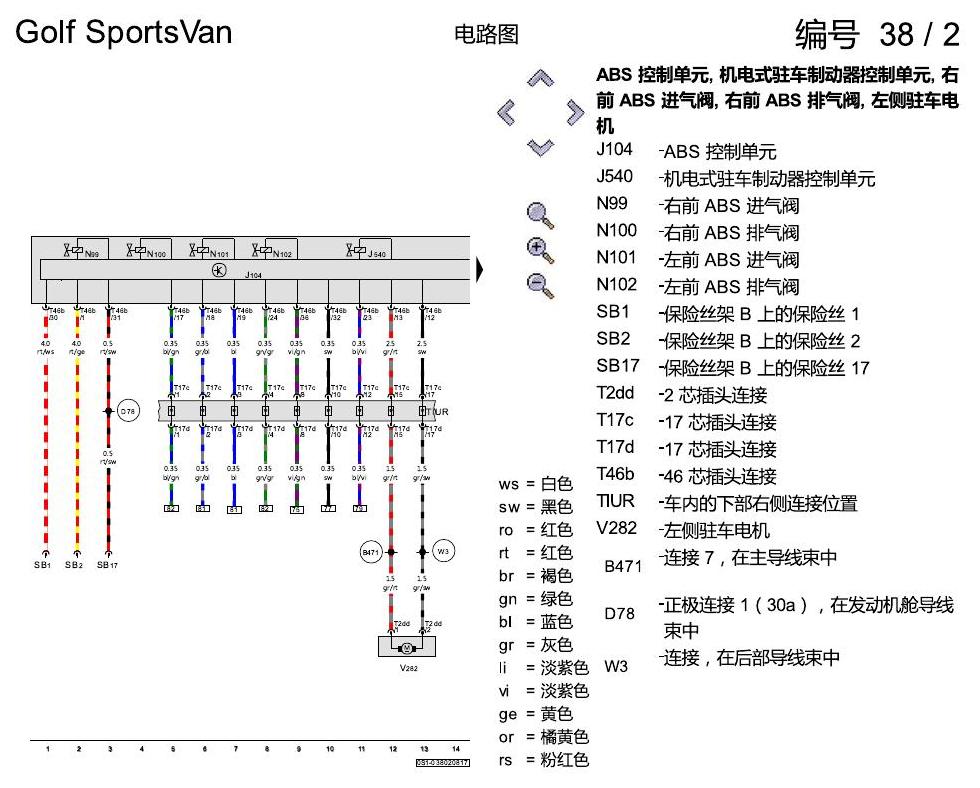

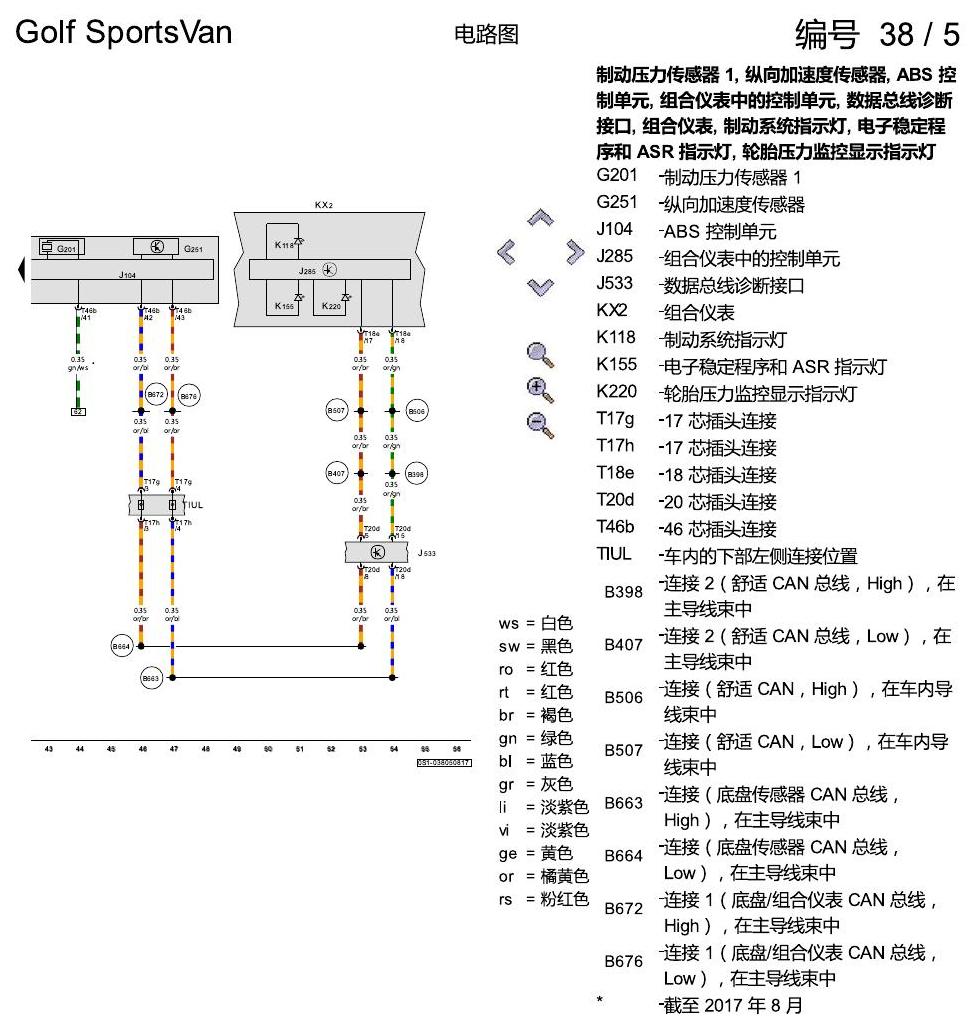

下方为原始资料图，共 7 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众宝来MQB 1.5 插头 电路图
一汽大众宝来MQB 1.5 插头 电路图资料。
2011款奥迪A8L 8档自动变速箱
学习目标 学员应能… ►掌握全新Audi A8L动力传递系统的改进。 ►掌握8挡自动变速器OBK的新特点。 ►掌握线控换挡的元件、结构、工作原理。 ►掌握驻车锁的元件、结构、功能。 ►掌握运动型差速器的元件、结构、工作原理。 ►了解关于维修方面的专用工具，并能进行相...
一汽大众3321 迈腾 B8 2.0 升汽油发动机 , DBFC 电路图
一汽大众3321 迈腾 B8 2.0 升汽油发动机 , DBFC 电路图资料。
上海大众T-Cross 车内照明和车外照明 电路图
上海大众T-Cross 车内照明和车外照明 电路图资料。
斯柯达速派 MQB 方向机 电路图
斯柯达速派 MQB 方向机 电路图资料。
斯柯达18款新锐 防抱死制动系统(ABS)与电子稳定程序(ESP) 电路图
斯柯达18款新锐 防抱死制动系统(ABS)与电子稳定程序(ESP) 电路图资料。
