一汽大众17捷达1.5 舒适便捷系统 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

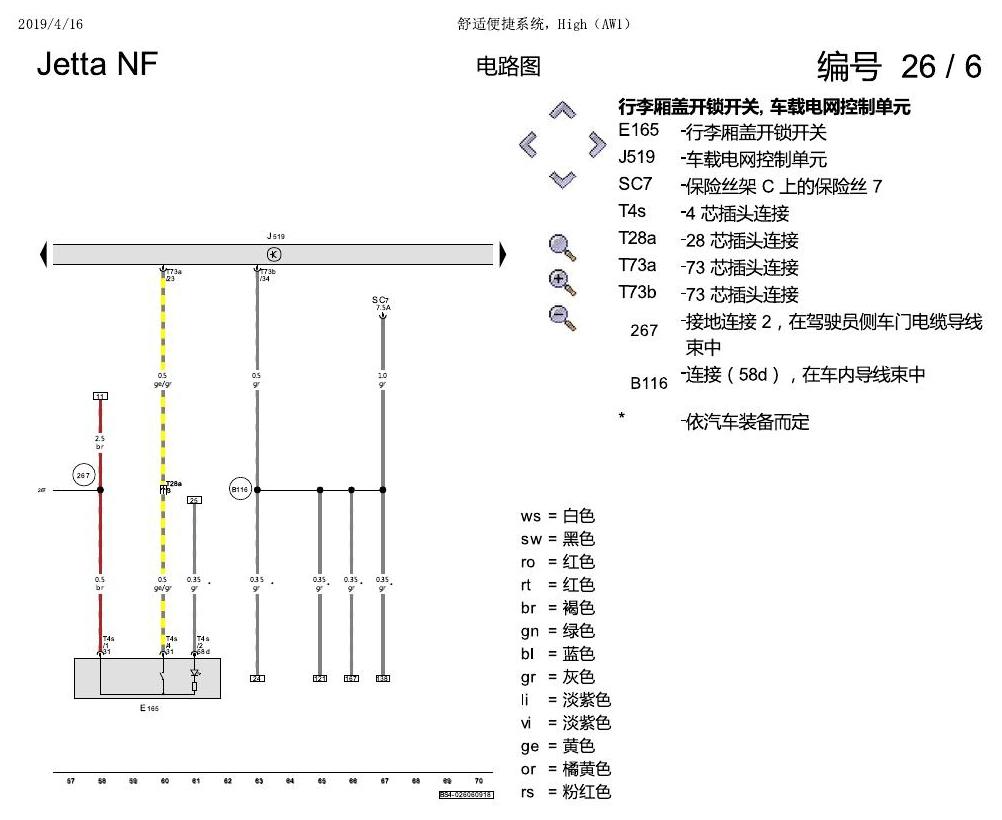

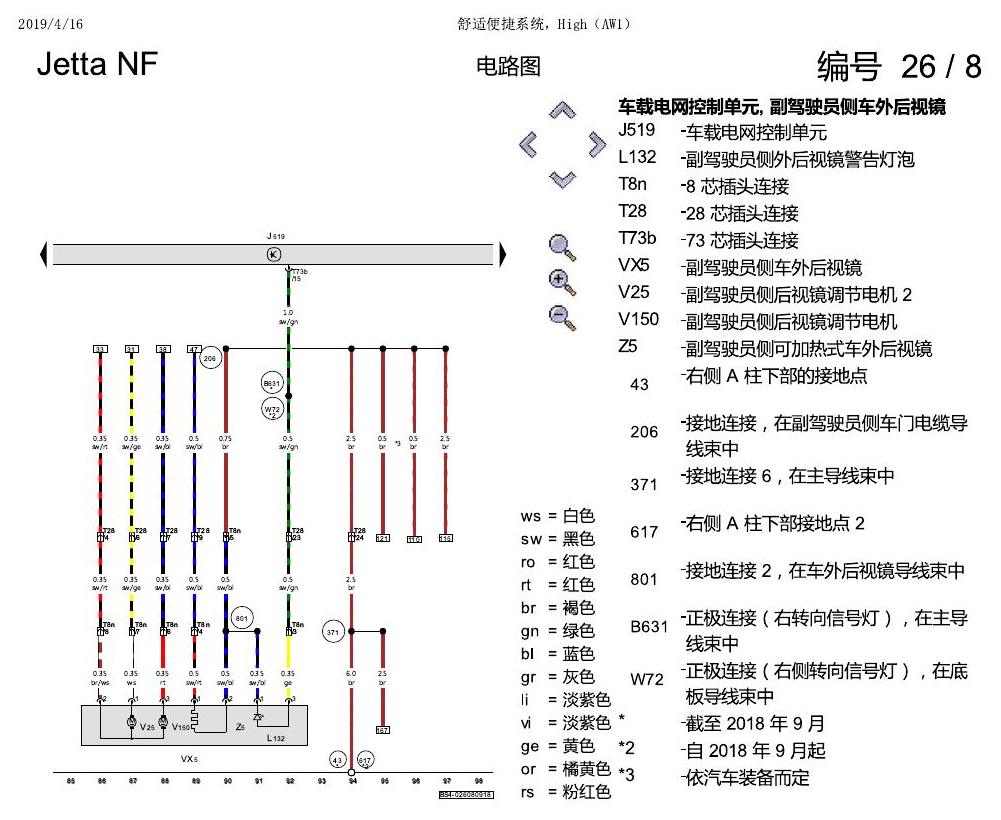

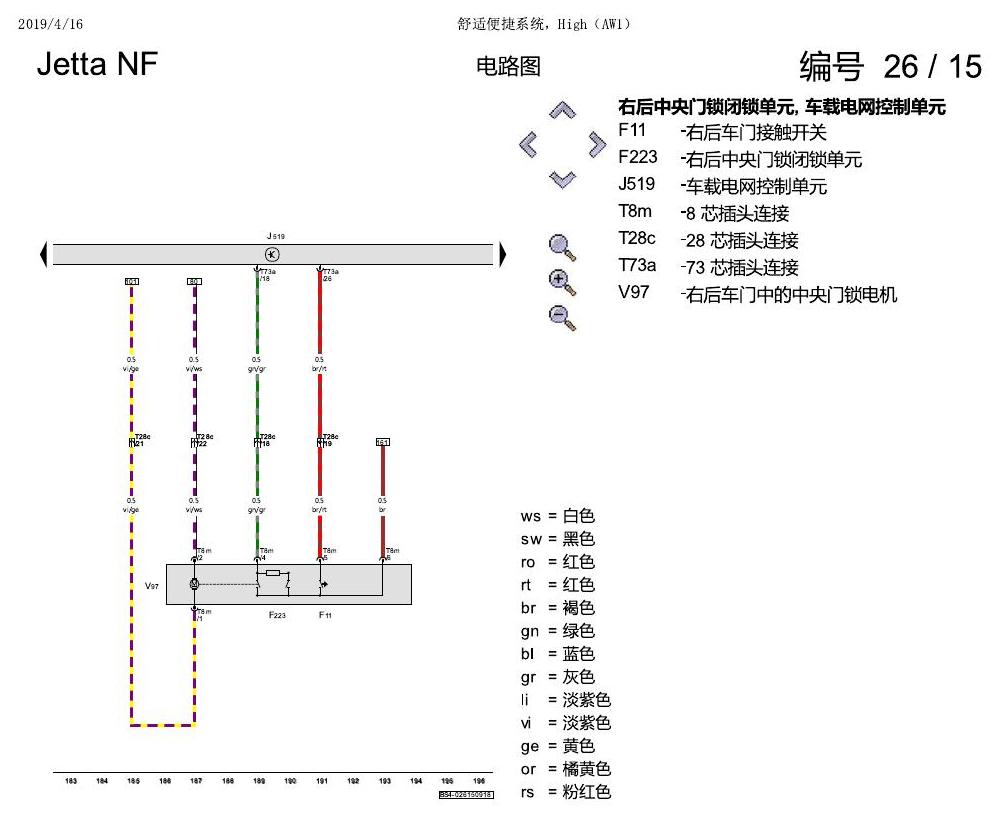

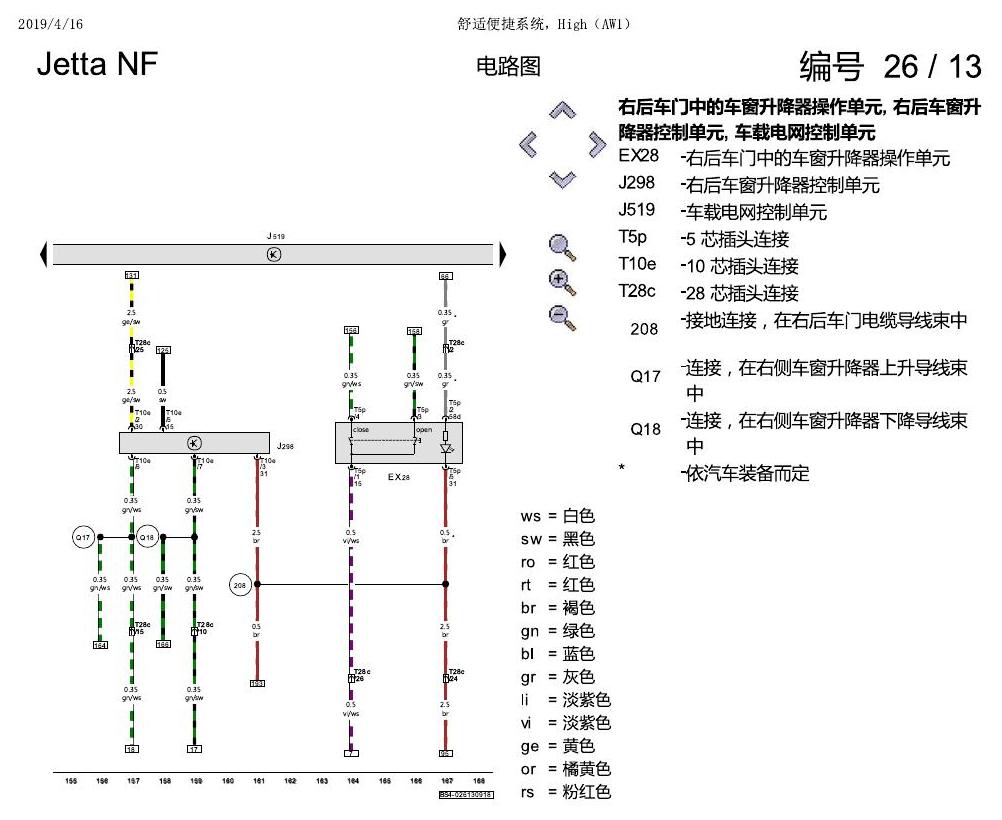

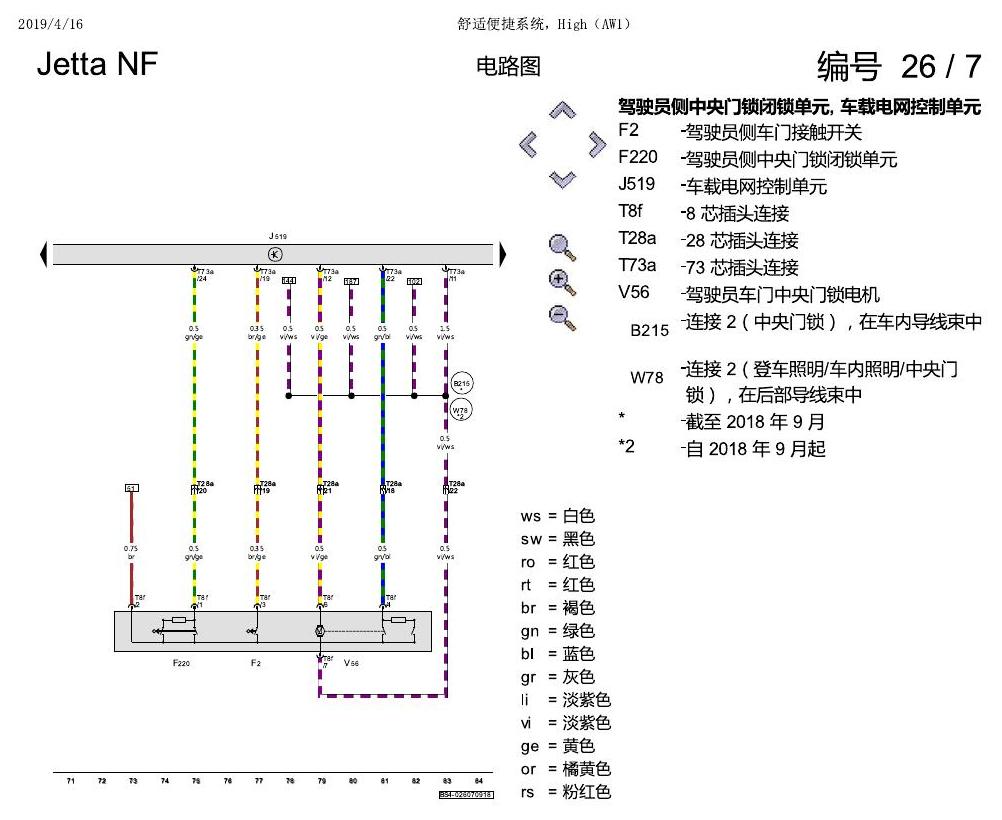

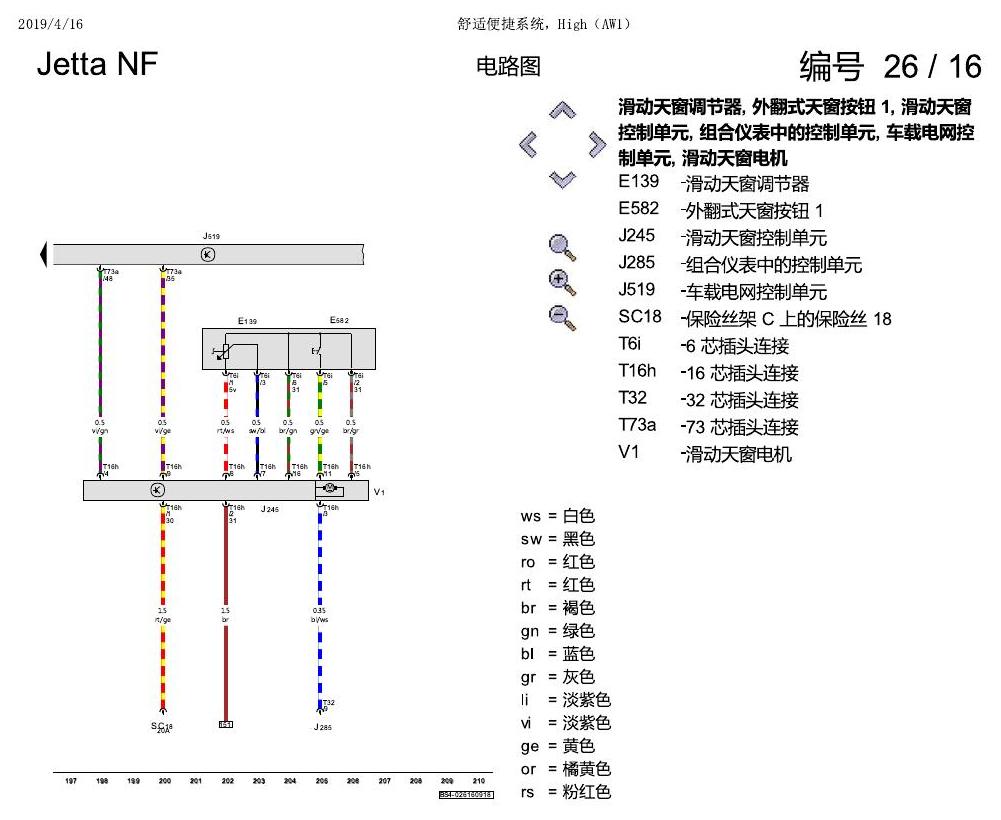

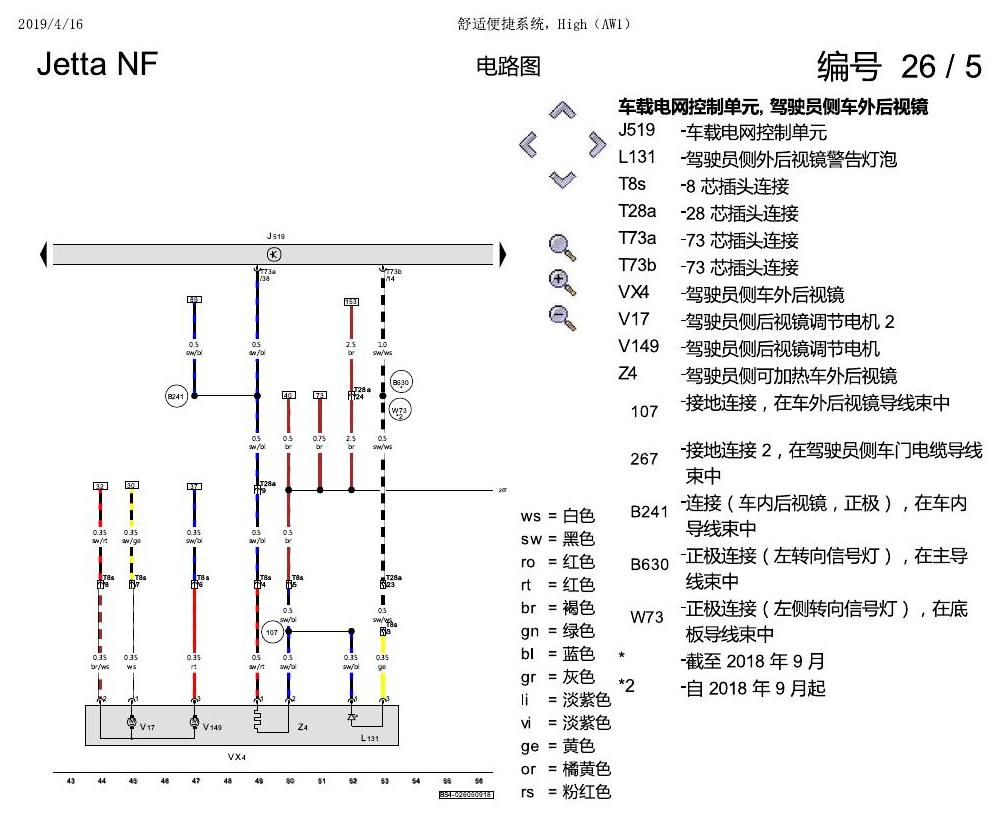

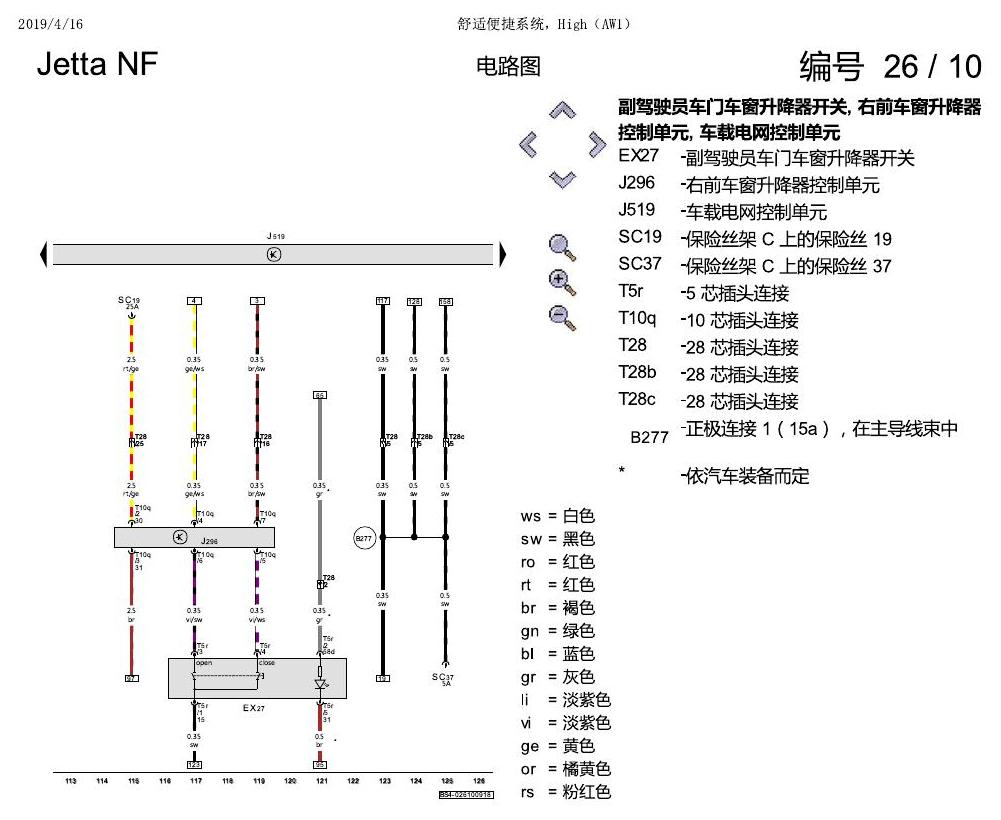

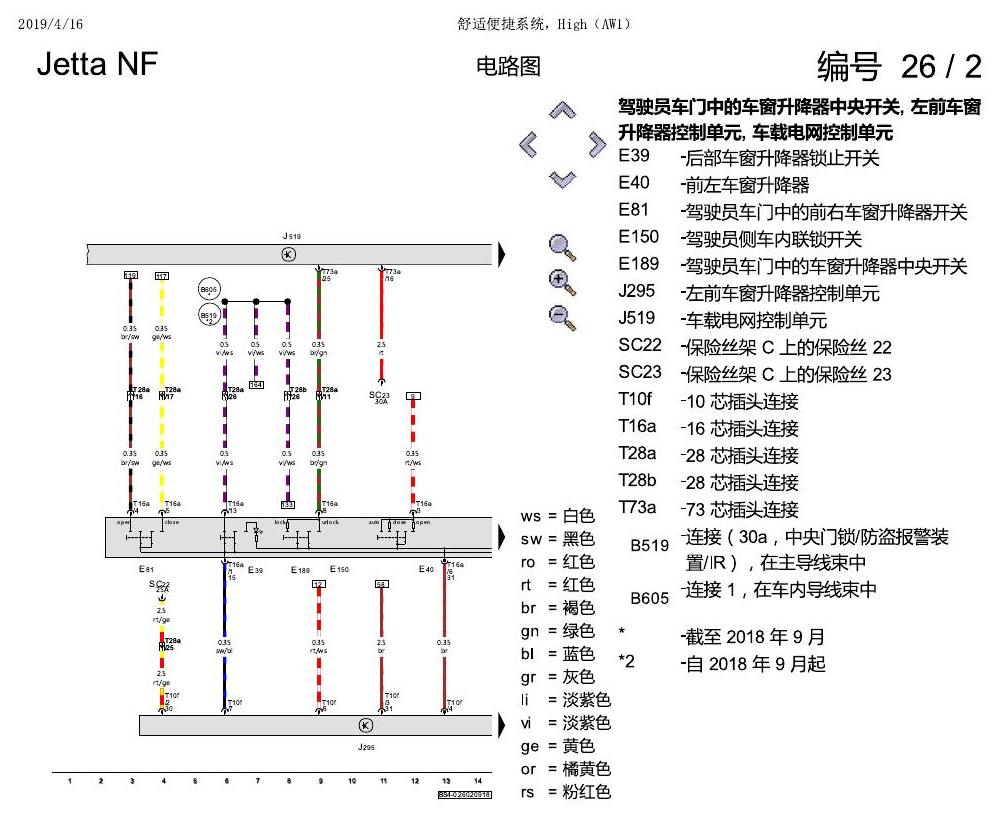

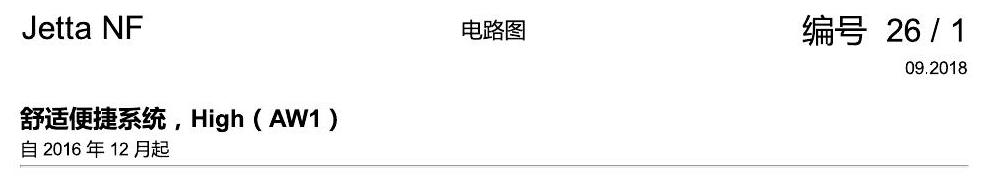

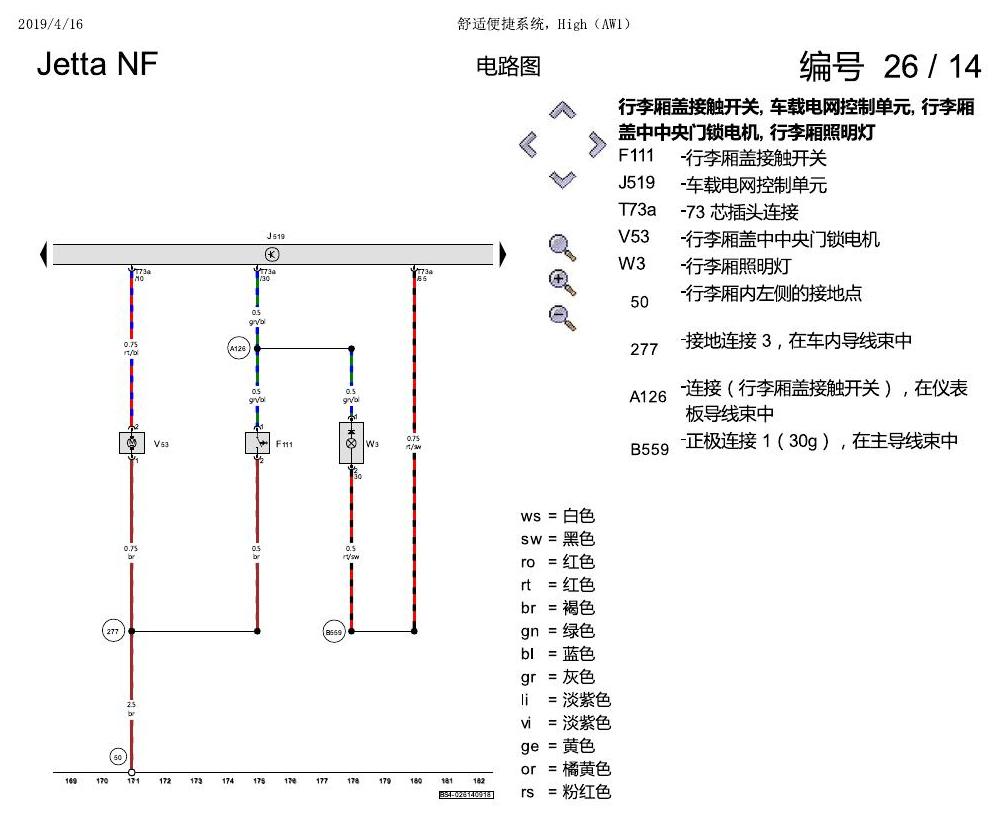

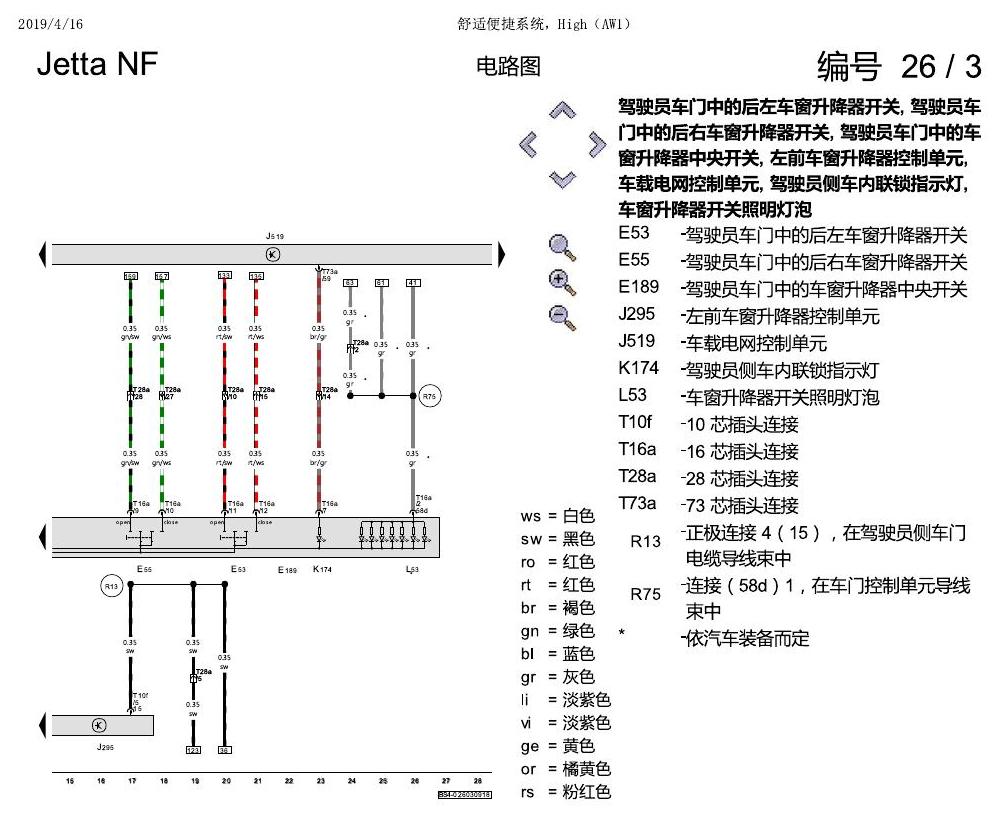

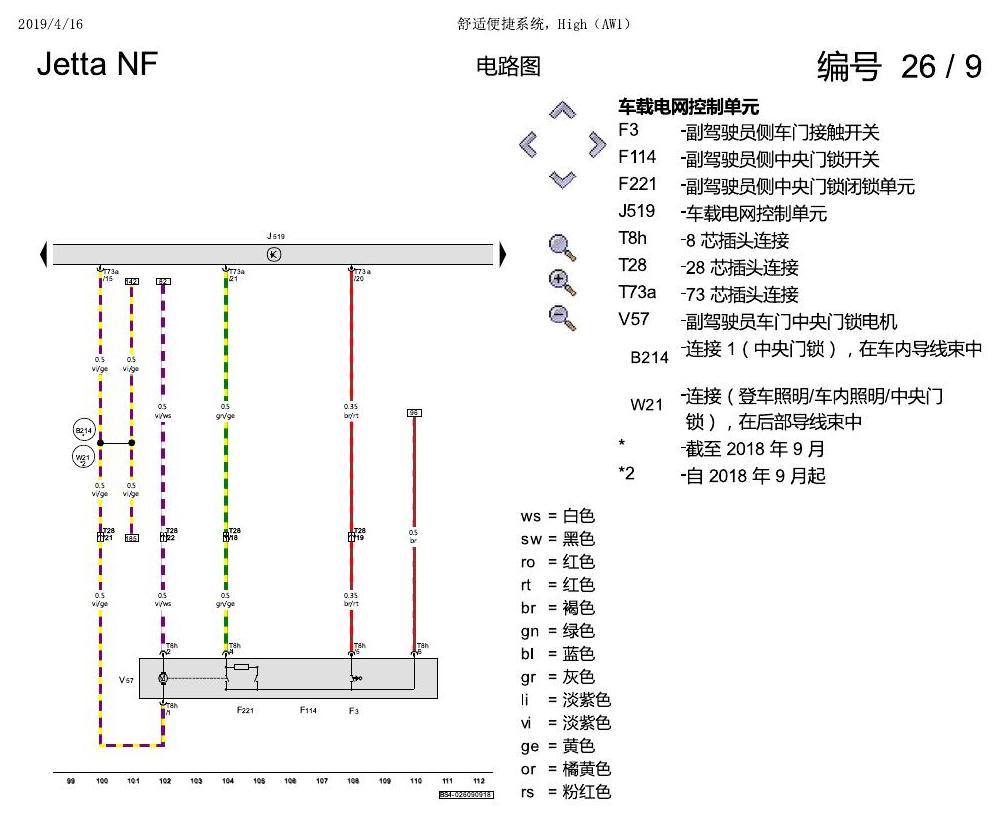

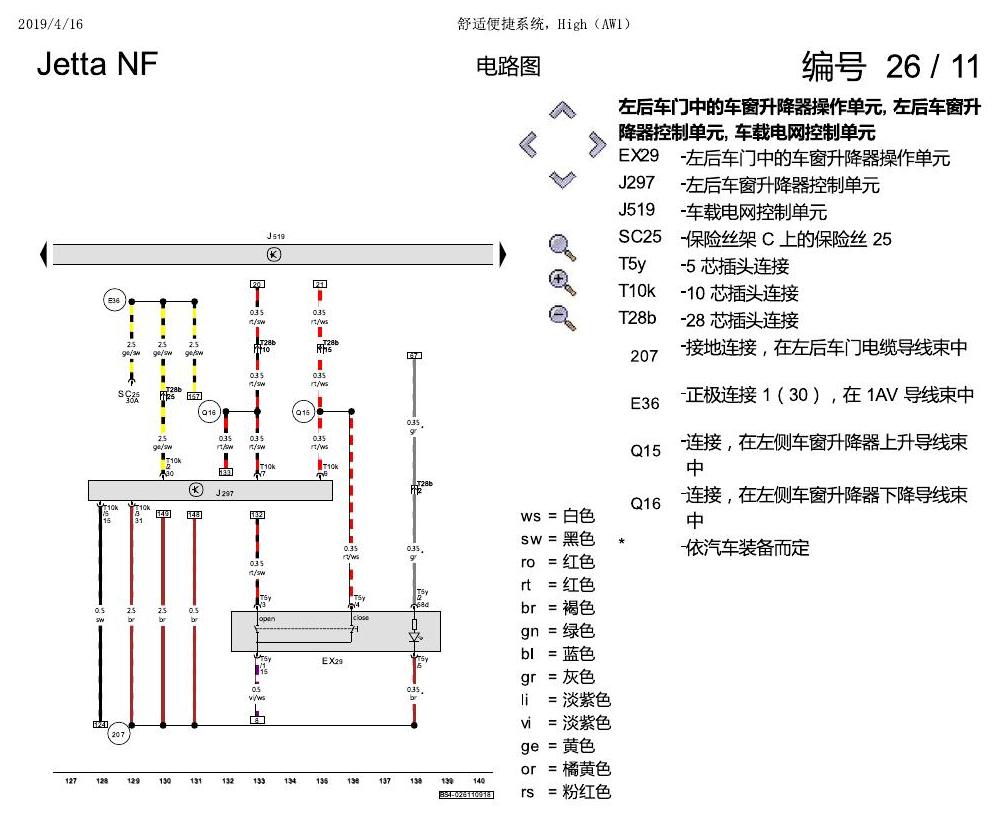

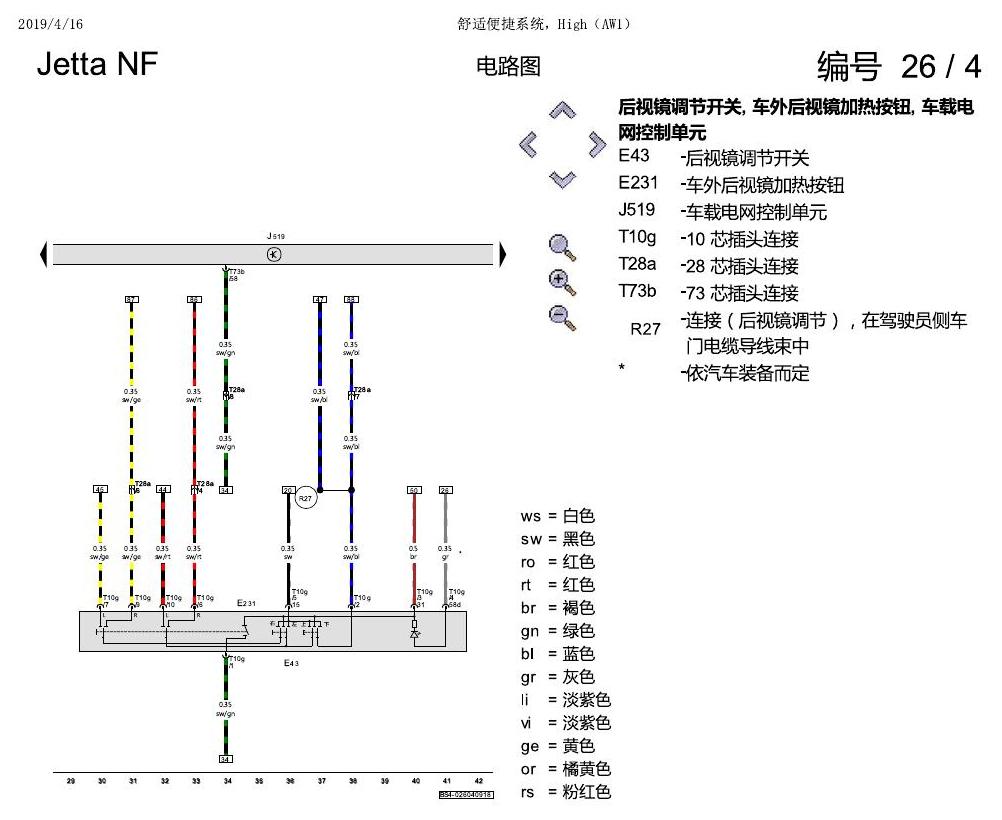

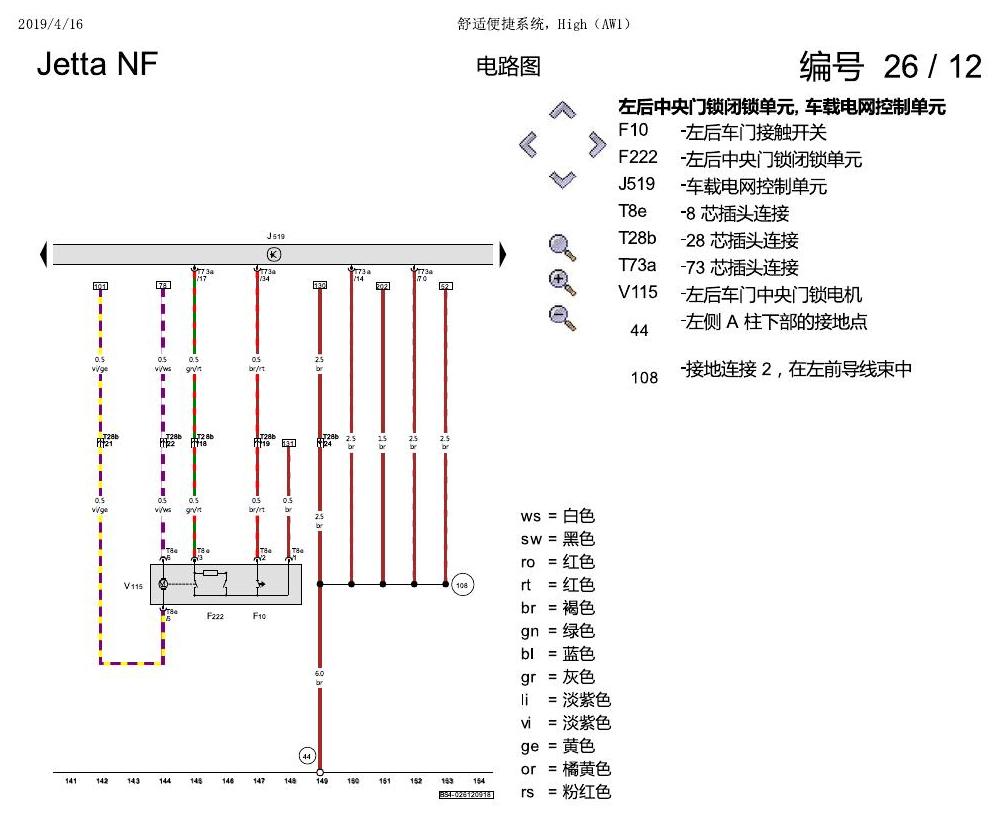

下方为原始资料图，共 16 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众探戈 PDC 电路图
一汽大众探戈 PDC 电路图资料。
奥迪Q3L 电路图 多功能方向盘, (5C0), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 多功能方向盘, (5C0), 自 2018 年 6 月起 电路图资料。
奥迪A8 D5 电路图 天线 , (7G1),(7I1),(7I2),(EL3),(IV0),(IW1),(IW3),(IW5) 电路图
奥迪A8 D5 电路图 天线 , (7G1),(7I1),(7I2),(EL3),(IV0),(IW1),(IW3),(IW5) 电路图资料。
进口大众途锐 双音喇叭 , (8Y1),(8Y3) 电路图
进口大众途锐 双音喇叭 , (8Y1),(8Y3) 电路图资料。
一汽大众高尔夫7 DCC 电路图
一汽大众高尔夫7 DCC 电路图资料。
一汽大众高尔夫7 安全气囊 电路图
一汽大众高尔夫7 安全气囊 电路图资料。
