VCFRONT配电1/2图的关键，是把主连接、高侧驱动输出和风扇三相半桥分开阅读。同样是粗线，不代表端点功能相同；标注Power In、High-Side Drive、Special和Half-Bridge的端点也不能用一个通用“正电输出”概念替代。

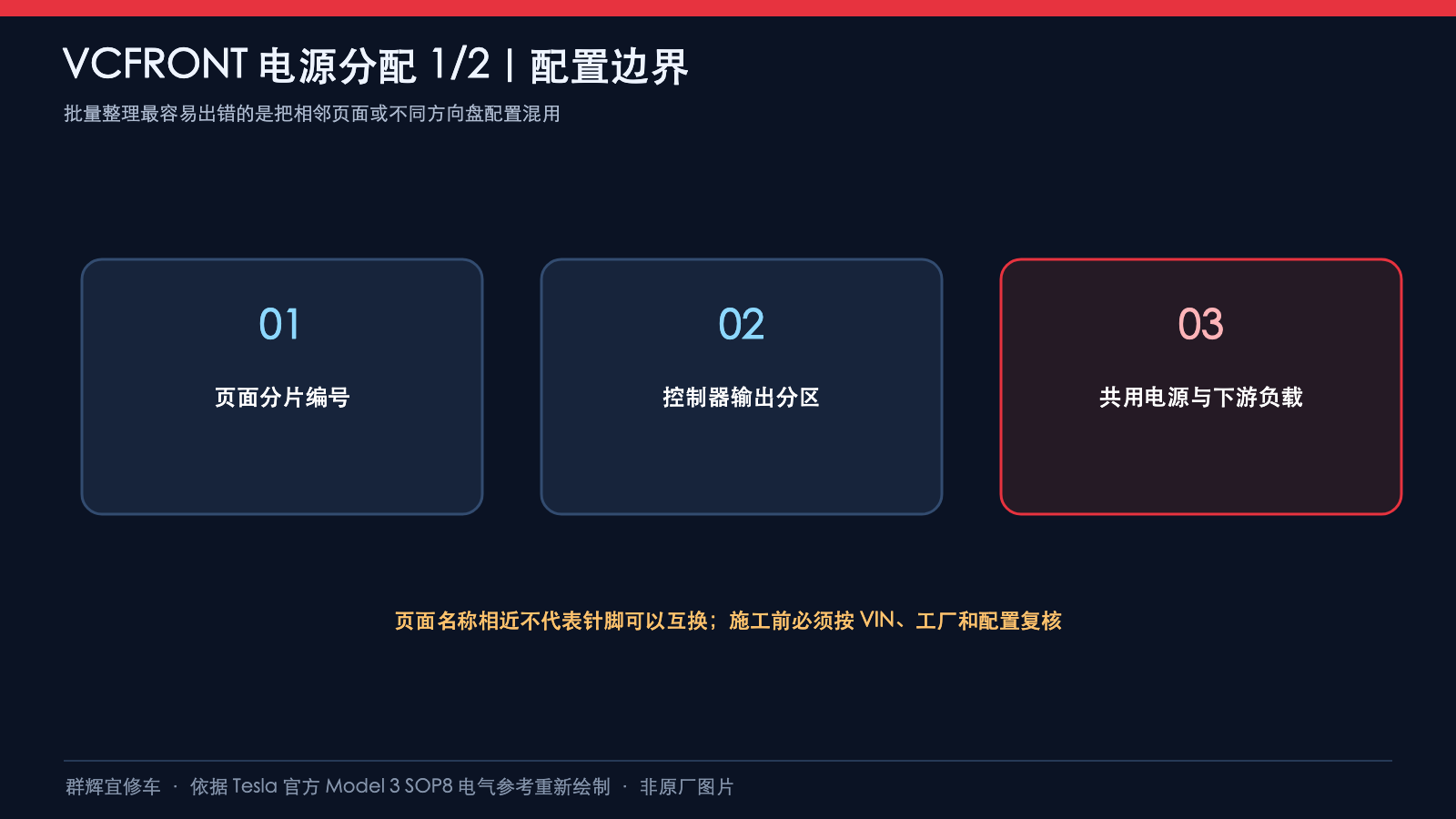

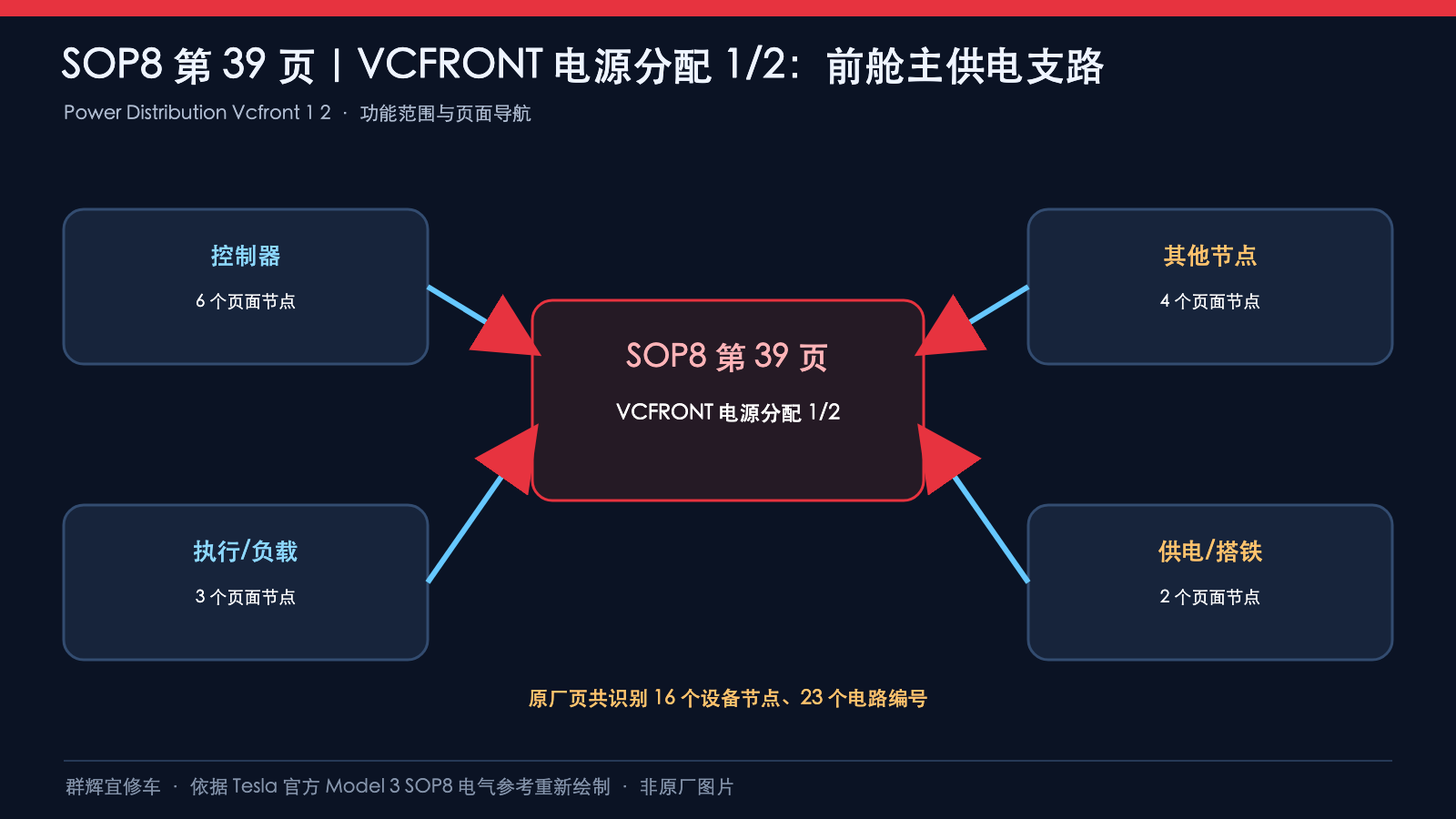

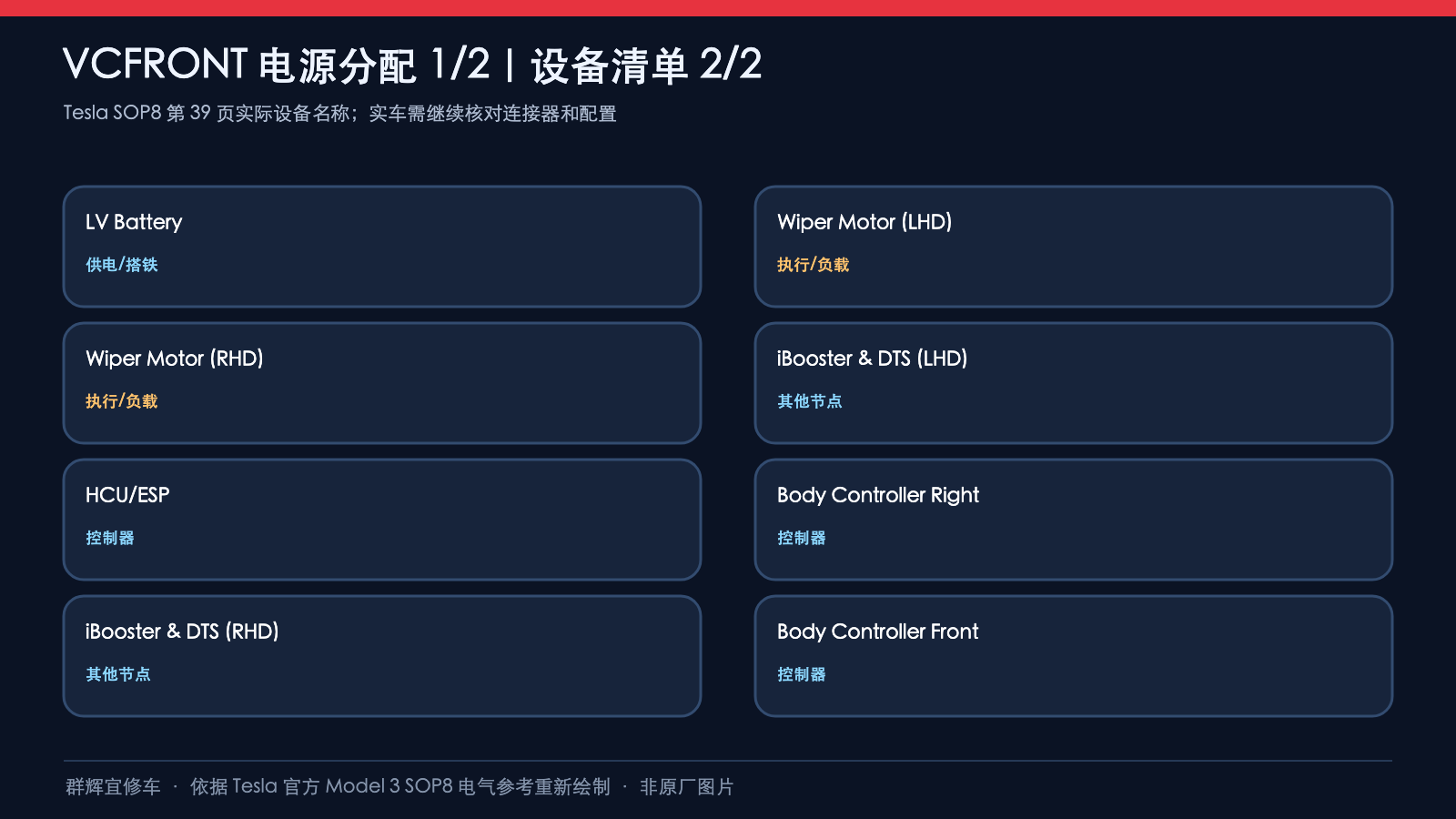

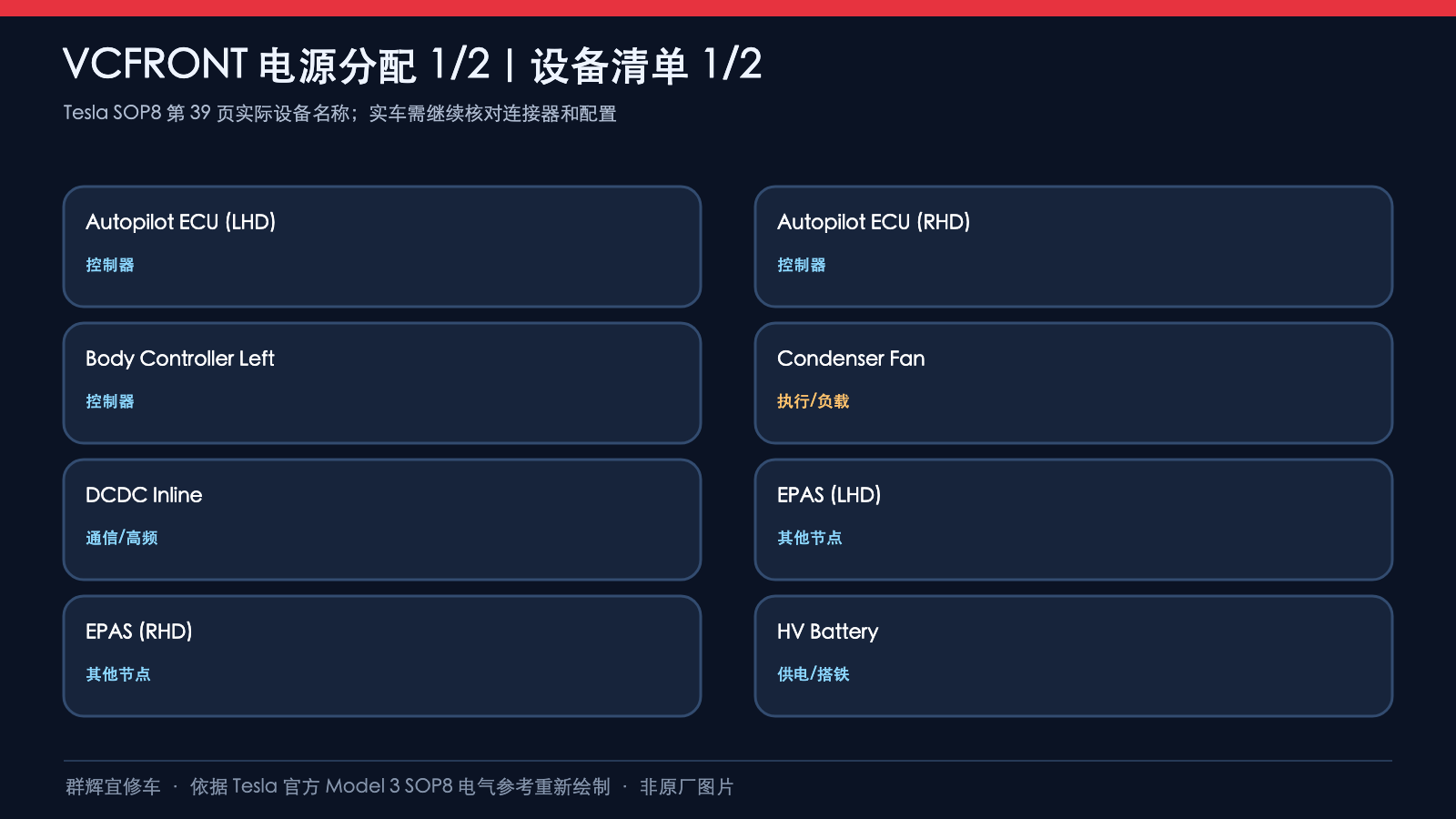

本页依据Tesla Model 3 SOP8电气参考Power Distribution Vcfront - 1/2，版本05 2023，打印页40 OF 57。网页page=39是导航参数，不是打印页码。文章标题“2024+”并非所有后续车辆的适用保证，施工前仍需核对VIN、生产配置、舵位和实际线束版本。

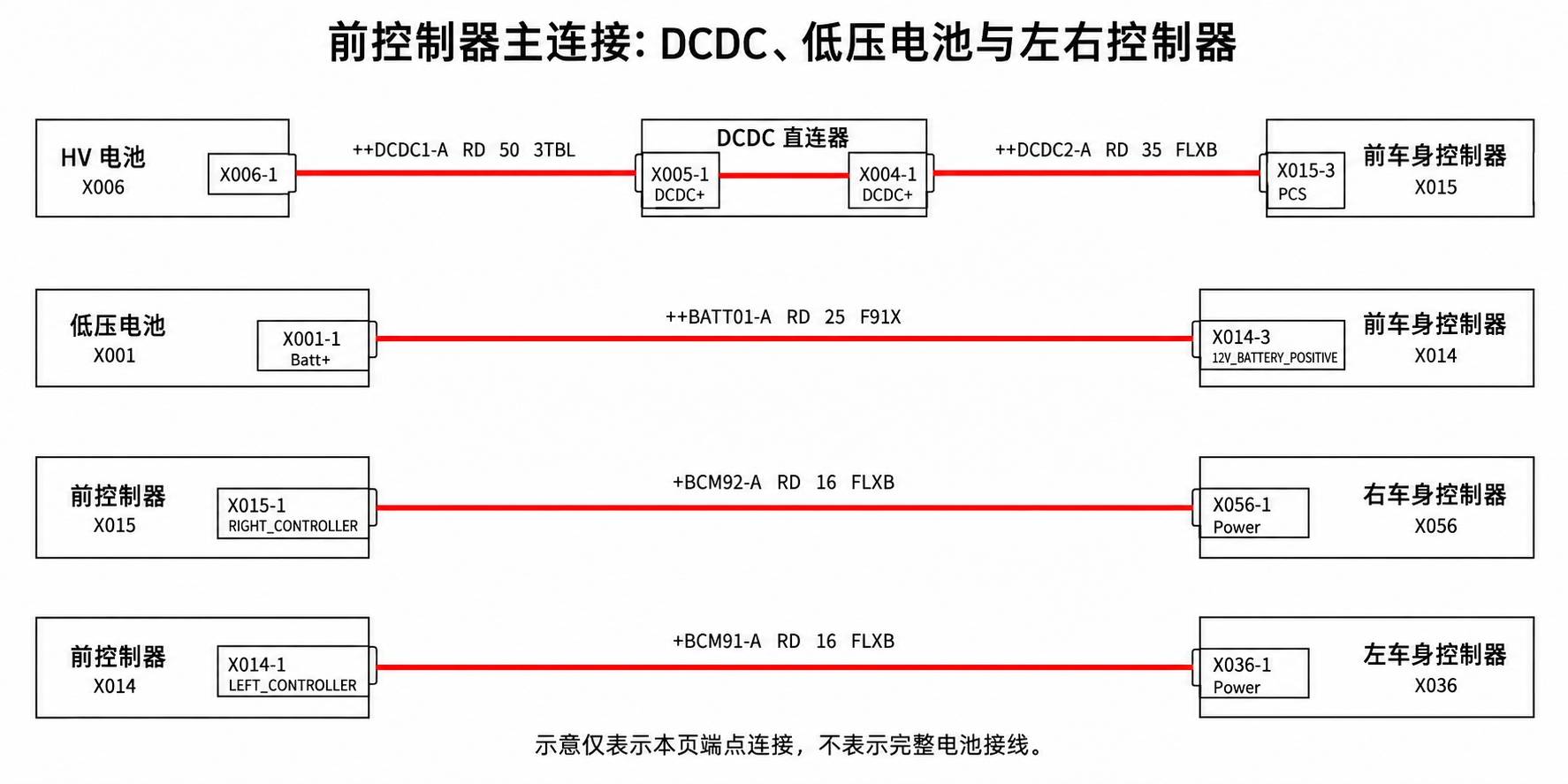

一、主连接：两个3号端点不是同一功能
| 路径 | 线号与规格 | 原图长度 |
|---|---|---|
| HV Battery X006-1 ↔ DCDC Inline X005-1 DCDC+ | ++DCDC1-A；RD红；50 3TBL | 1876 |
| DCDC Inline X004-1 DCDC+ ↔ 前控制器X015-3 PCS | ++DCDC2-A；RD红；35 FLXB | 1650 |
| LV Battery X001-1 Batt+ ↔ 前控制器X014-3 12V_BATTERY_POSITIVE | ++BATT01-A；RD红；25 F91X | 884 |
| 前控制器X015-1 RIGHT_CONTROLLER ↔ 右控制器X056-1 Power | +BCM92-A；RD红；16 FLXB | 1442 |
| 前控制器X014-1 LEFT_CONTROLLER ↔ 左控制器X036-1 Power | +BCM91-A；RD红；16 FLXB | 1217 |
原图将X015-3和X014-3标为Special，其余这里的左右控制器输出标为High-Side Drive。图上的HV Battery是总成名称，本页显示的是DCDC+路径；不能仅凭总成名称把X006-1推断成高压母排端子，也不能从此页补出接触器、保险或完整电池接线。
++DCDC1-A在线束1897316-XX-C（B）；表中其他四条在线束1897330-XX-B（W）。DCDC Inline两端X005-1与X004-1是不同连接器编号。图中长度数值按原标注保留，不能直接当成裁线尺寸；实际修复需以适用线束返修规范为准。

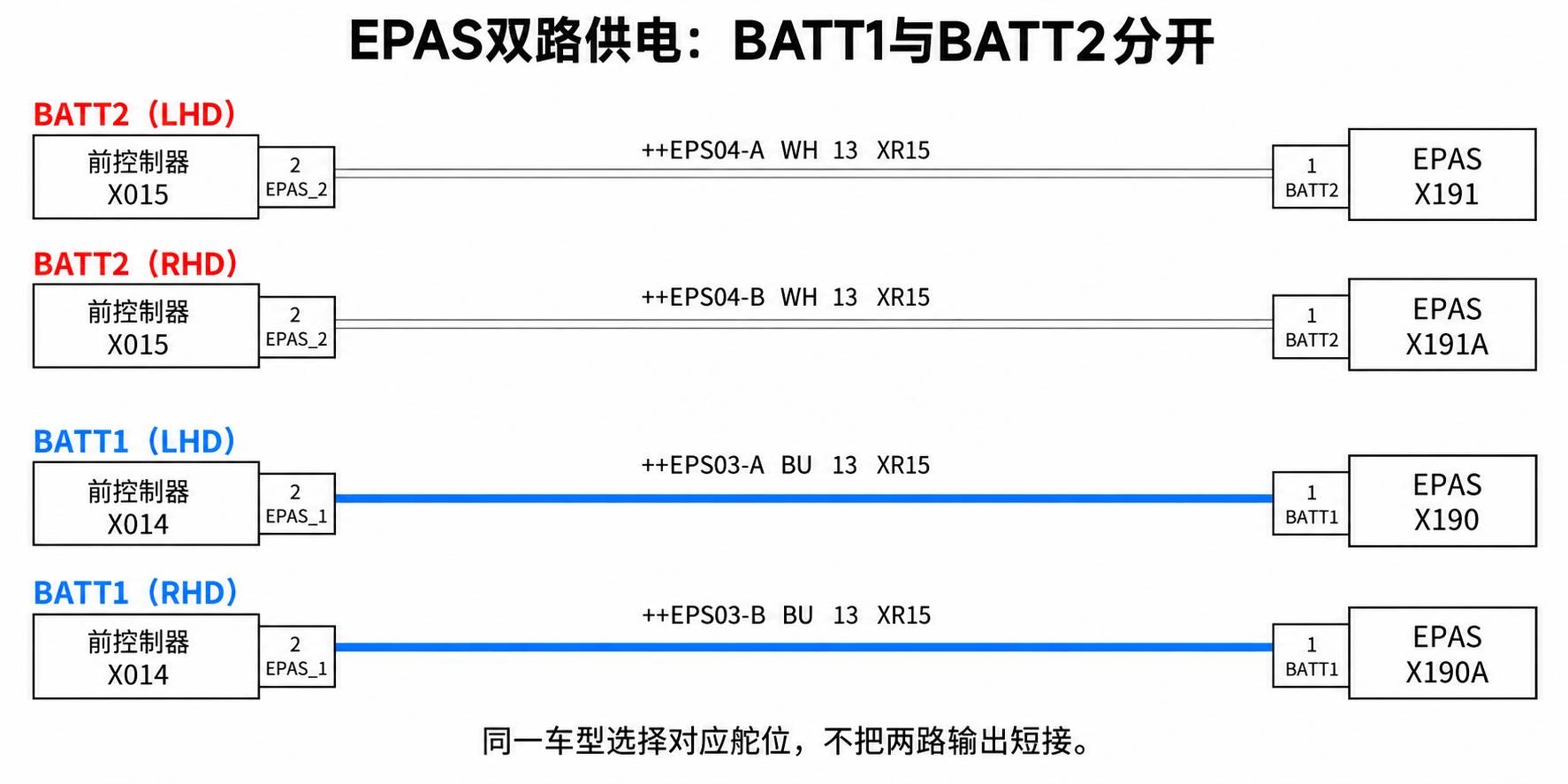

二、EPAS双路供电：BATT2用白线，BATT1用蓝线
| 配置 / 输出 | 终端 | 线号与规格 / 原图长度 |
|---|---|---|
| LHD：X015-2 EPAS_2 | X191-1 BATT2 | ++EPS04-A；WH白；13 XR15；1775 |
| RHD：X015-2 EPAS_2 | X191A-1 BATT2 | ++EPS04-B；WH白；13 XR15；1596 |
| LHD：X014-2 EPAS_1 | X190-1 BATT1 | ++EPS03-A；BU蓝；13 XR15；1146 |
| RHD：X014-2 EPAS_1 | X190A-1 BATT1 | ++EPS03-B；BU蓝；13 XR15；1349 |
四条均列W线束1897330-XX-B。左舵与右舵是替代配置，不是实车需要同时接入的两组电机；同一适用舵位内的BATT1和BATT2则是两条不同路径。原图未给出可将两路并接的授权，不可用跨接两路输出的方法判断或消除转向故障。

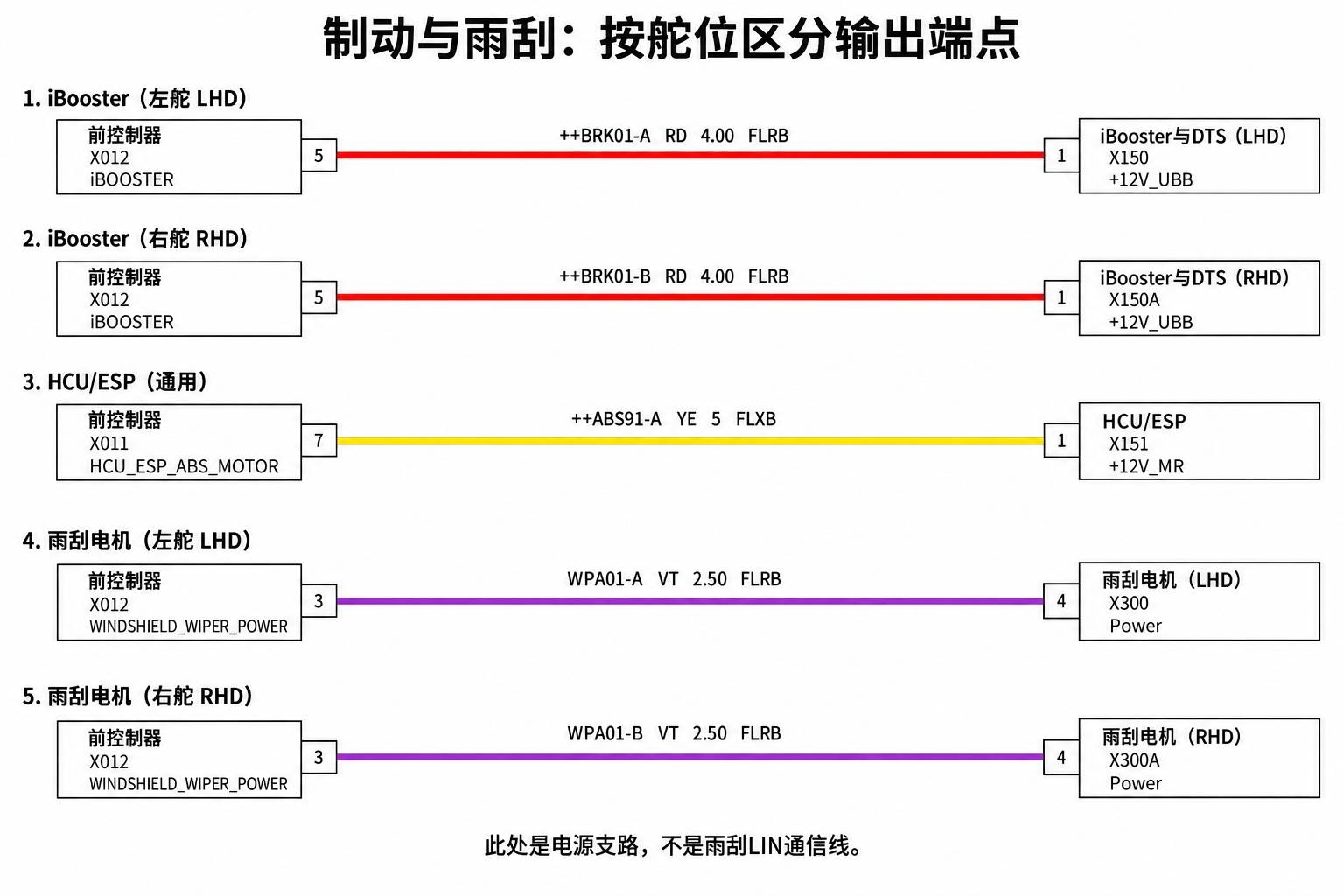

三、制动与雨刮：端点和线材不能混写
| 支路 / 舵位 | 前控制器 ↔ 用电设备 | 线号与规格 / 长度 |
|---|---|---|
| iBooster与DTS LHD | X012-5 ↔ X150-1 +12V_UBB | ++BRK01-A；RD；4.00 FLRB；490 |
| iBooster与DTS RHD | X012-5 ↔ X150A-1 +12V_UBB | ++BRK01-B；RD；4.00 FLRB；1348 |
| HCU/ESP | X011-7 ↔ X151-1 +12V_MR | ++ABS91-A；YE黄；5 FLXB；880 |
| 雨刮 LHD | X012-3 ↔ X300-4 Power | WPA01-A；VT紫；2.50 FLRB；729 |
| 雨刮 RHD | X012-3 ↔ X300A-4 Power | WPA01-B；VT紫；2.50 FLRB；1187 |
这些均列W线束。X012-5功能名iBOOSTER，X011-7为HCU_ESP_ABS_MOTOR，X012-3为WINDSHIELD_WIPER_POWER。iBooster端点在原图注明motor positive，但不等于该设备只有一根电源线；其搭铁与其他端子未在此页展开。
雨刮这里是4号Power端子，不是LIN页中的1号通信端子。不要把通信支路的0.50规格套到本页2.50电源线。表中+12V_UBB、+12V_MR是原图信号名，不是本文新规定的测试电压范围。制动和转向功能异常必须遵循适用安全及故障诊断流程，不能用试通电方式直接驱动执行器。

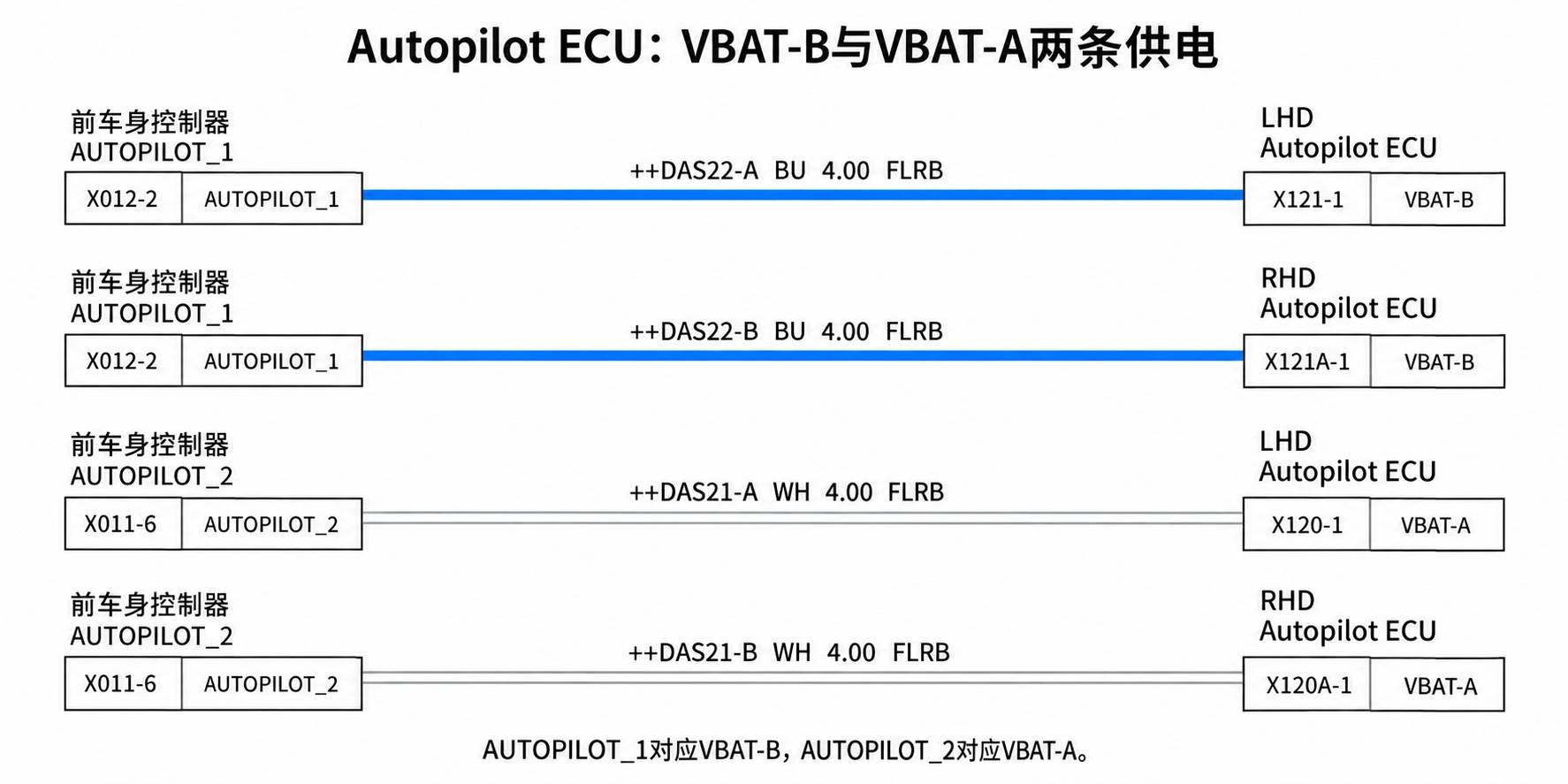

四、Autopilot ECU：编号1并不对应VBAT-A
| 前控制器输出 | 配置 / ECU端点 | 线号与规格 / 长度 |
|---|---|---|
| X012-2 AUTOPILOT_1 | LHD：X121-1 VBAT-B | ++DAS22-A；BU；4.00 FLRB；2415 |
| X012-2 AUTOPILOT_1 | RHD：X121A-1 VBAT-B | ++DAS22-B；BU；4.00 FLRB；1215 |
| X011-6 AUTOPILOT_2 | LHD：X120-1 VBAT-A | ++DAS21-A；WH；4.00 FLRB；1568 |
| X011-6 AUTOPILOT_2 | RHD：X120A-1 VBAT-A | ++DAS21-B；WH；4.00 FLRB；2609 |
四条均列W线束。应同时记录功能名、连接器与端位，不能按“1对应A、2对应B”的习惯改写原图。图中没有展开ECU内部供电分配及冗余逻辑，本文也不把两条线路推导成可互相替代的供电。

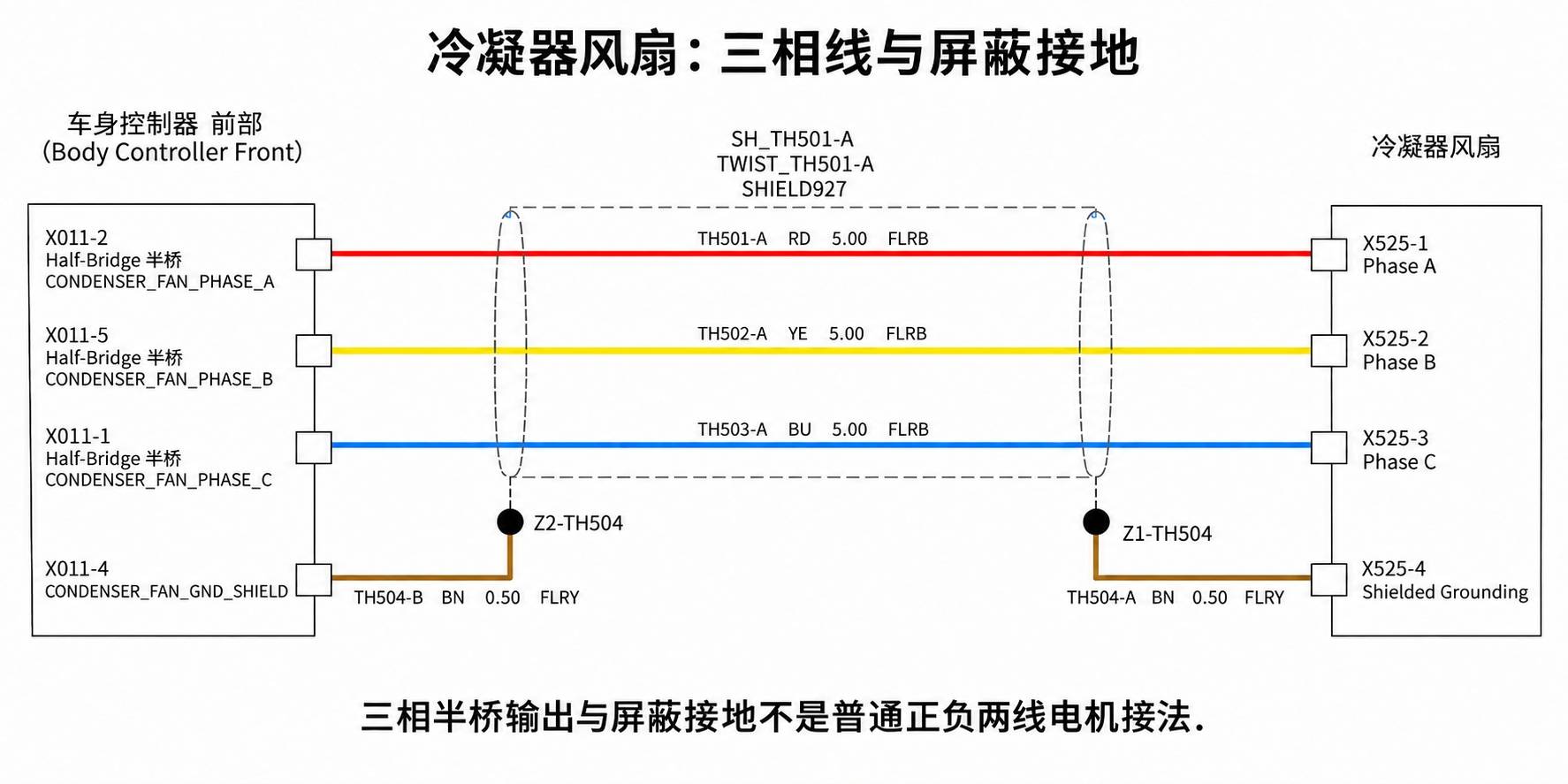

五、冷凝器风扇：三相驱动与屏蔽引线分开看
| 功能 | 前控制器 ↔ 风扇 | 线路 |
|---|---|---|
| Phase A / 半桥 | X011-2 ↔ X525-1 | TH501-A；RD；5.00 FLRB；1795 |
| Phase B / 半桥 | X011-5 ↔ X525-2 | TH502-A；YE；5.00 FLRB；1795 |
| Phase C / 半桥 | X011-1 ↔ X525-3 | TH503-A；BU；5.00 FLRB；1795 |
| 控制器侧屏蔽引线 | X011-4 ↔ Z2-TH504 | TH504-B；BN棕；0.50 FLRY；30 |
| 风扇侧屏蔽引线 | Z1-TH504 ↔ X525-4 | TH504-A；BN棕；0.50 FLRY；30 |
全部属于W线束。原图同时标出SH_TH501-A、TWIST_TH501-A及SHIELD927；三根相线属于同一图示屏蔽/绞合组合，两端屏蔽接点分别是Z2-TH504和Z1-TH504。X011-4功能名CONDENSER_FAN_GND_SHIELD，X525-4为Shielded Grounding。
两端0.50棕色短引线是屏蔽接地关系，不是把三根5.00相线连接在一起的公共节点。图中没有提供一根普通第四相线，不能把屏蔽引线理解为风扇的常规负极主电流线。半桥输出不等于固定正电，禁止把该风扇按普通正负两线电机随意跨接外部电源。

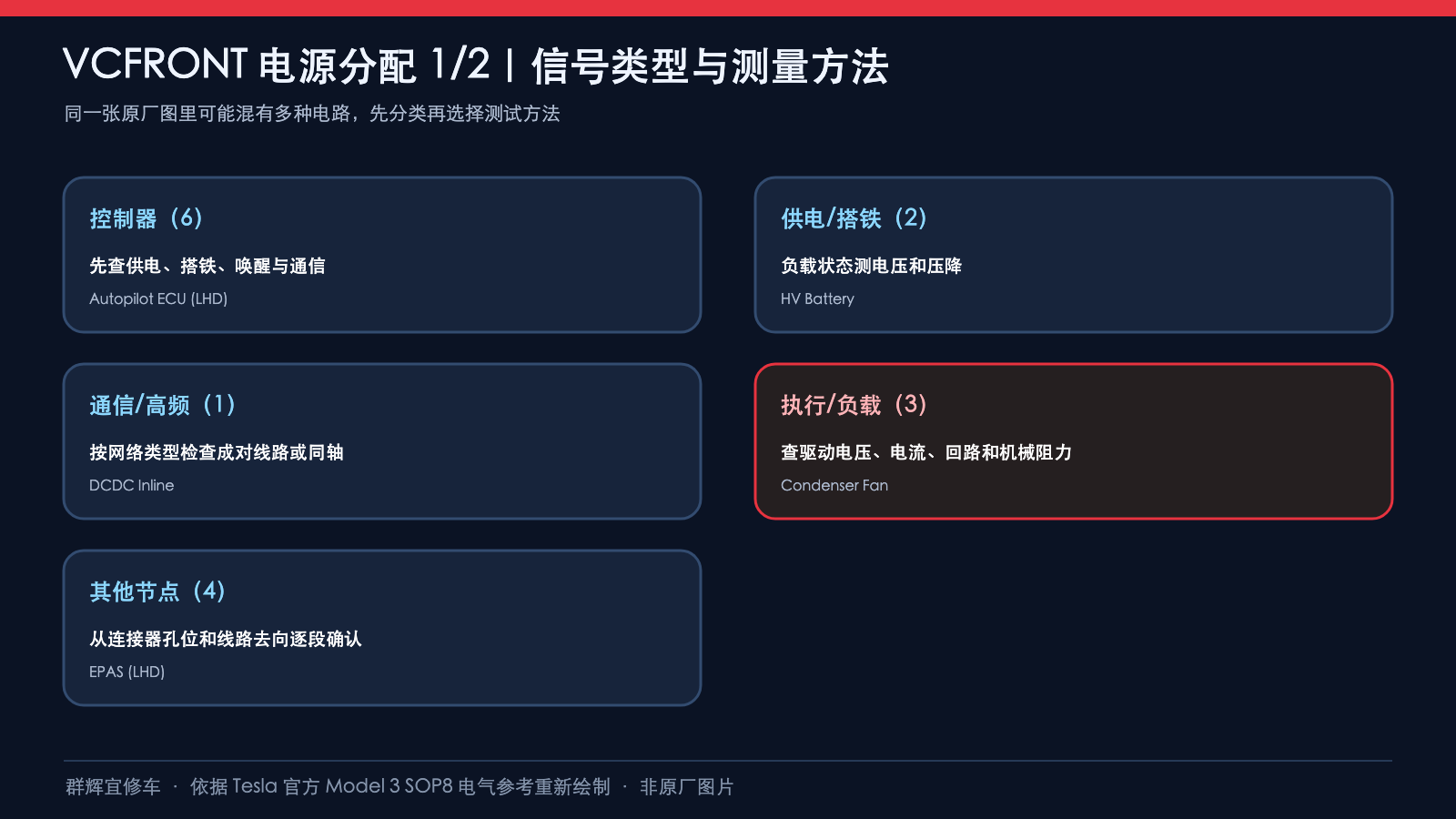

六、维修前先确认本页没有给出的条件
本页是配电连接图，不是拆装或带电检测程序。它没有提供保险额定值、可接受压降、供电电压上下限、负载测试电流、控制器内部保护策略、扭矩或断电等待时间。不要按导线规格反推保险容量，也不能用导线颜色替代端子确认。

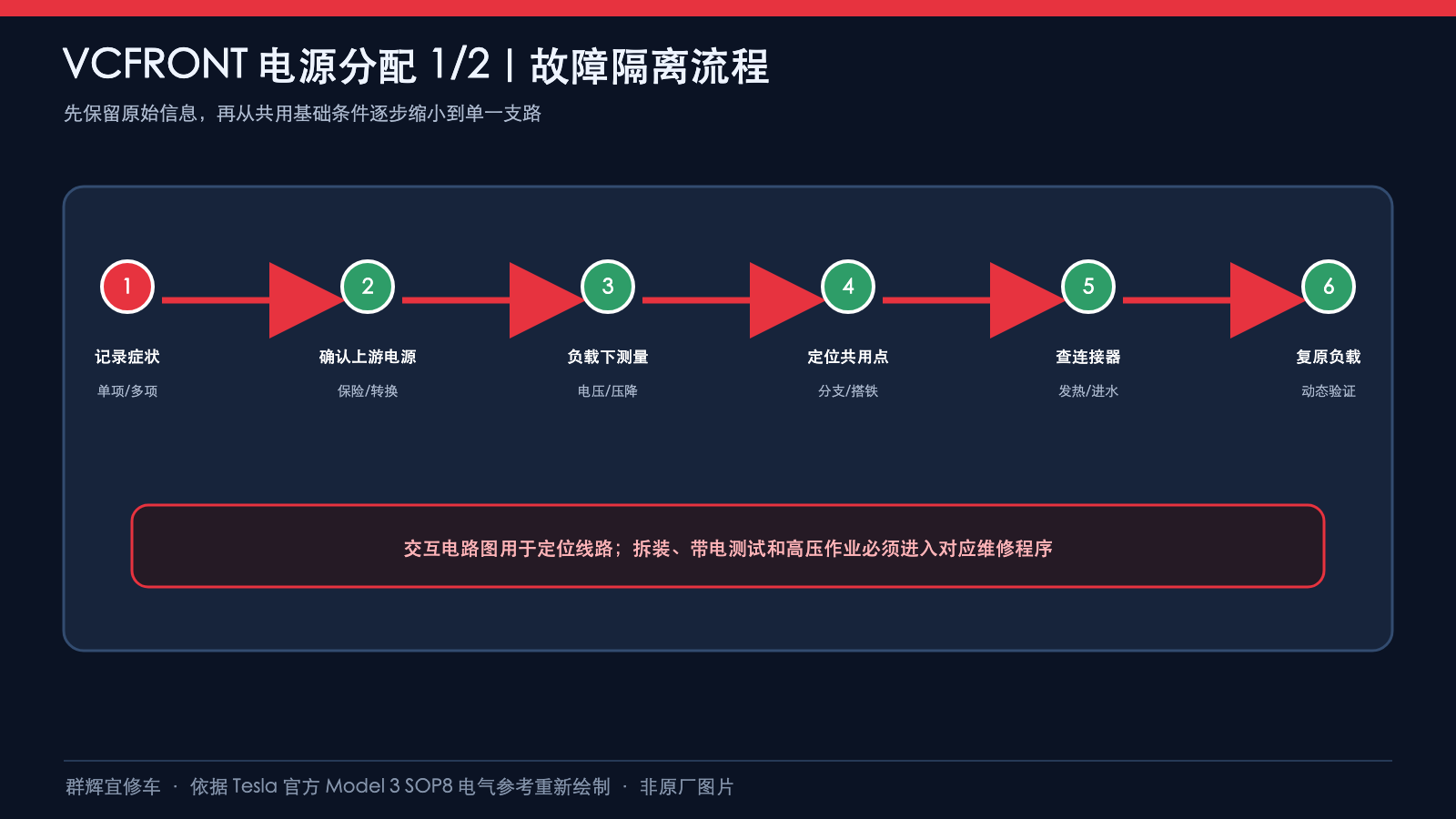

故障核查时先固定实车版本和舵位，再记录故障对应输出、连接器及线束段，按适用原厂程序确认供电、搭铁和控制条件。高压电池区域、制动及转向支路操作需由具备资质人员执行规定的隔离、验证与恢复；本页的阅读示意不构成跨接、旁路保护或直接驱动设备的操作指引。
资料来源
Tesla SOP8 VCFRONT配电1/2交互图与对应打印图。五张配图按原图功能支路重绘，并非特斯拉原始图片；方框位置与线长不代表实际安装位置或连接器孔位布局。
