一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图

肖师傅
肖师傅
肖师傅
管理员
14149
文章
2
粉丝
电路速查274阅读模式
摘要一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图资料...

一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

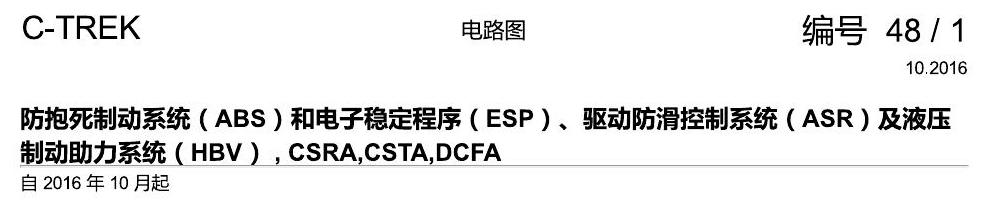

下方为原始资料图，共 7 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图

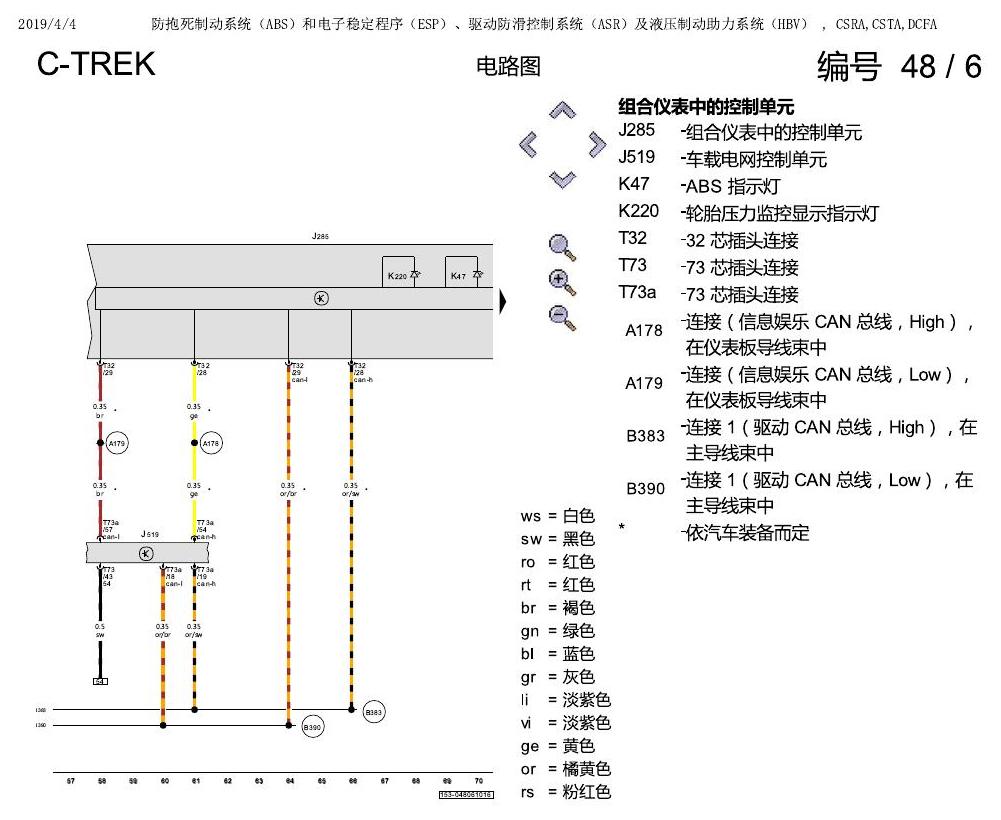

一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图 原始资料第1页
一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图

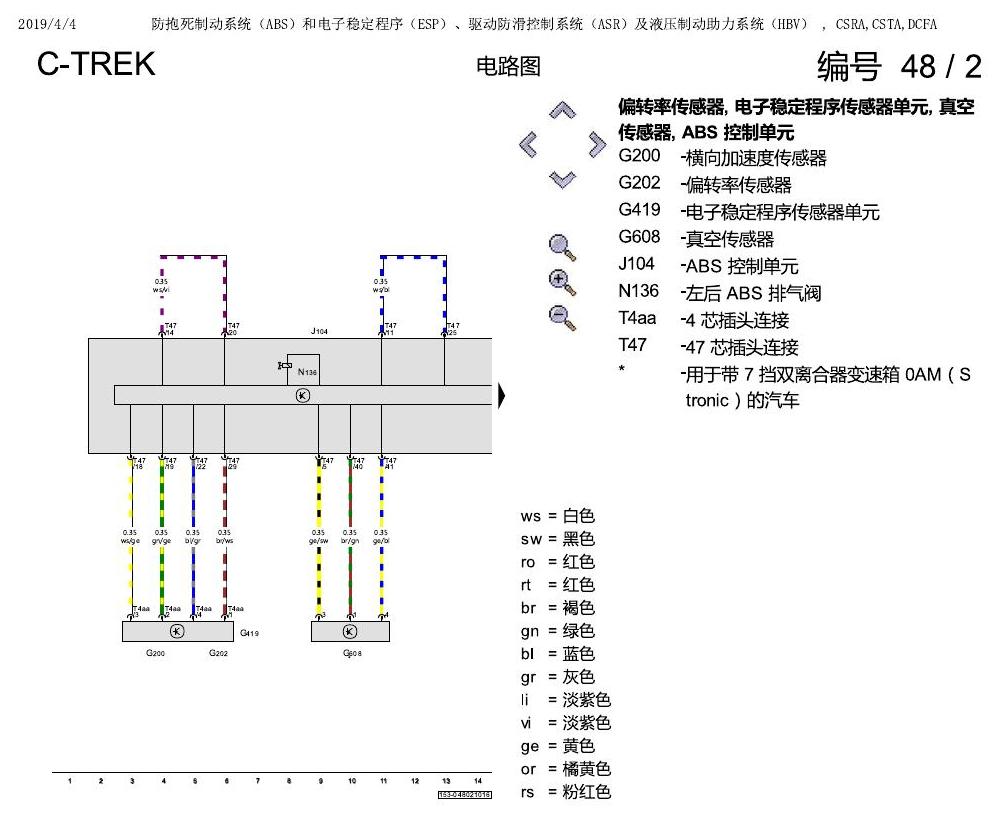

一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图 原始资料第2页
一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图

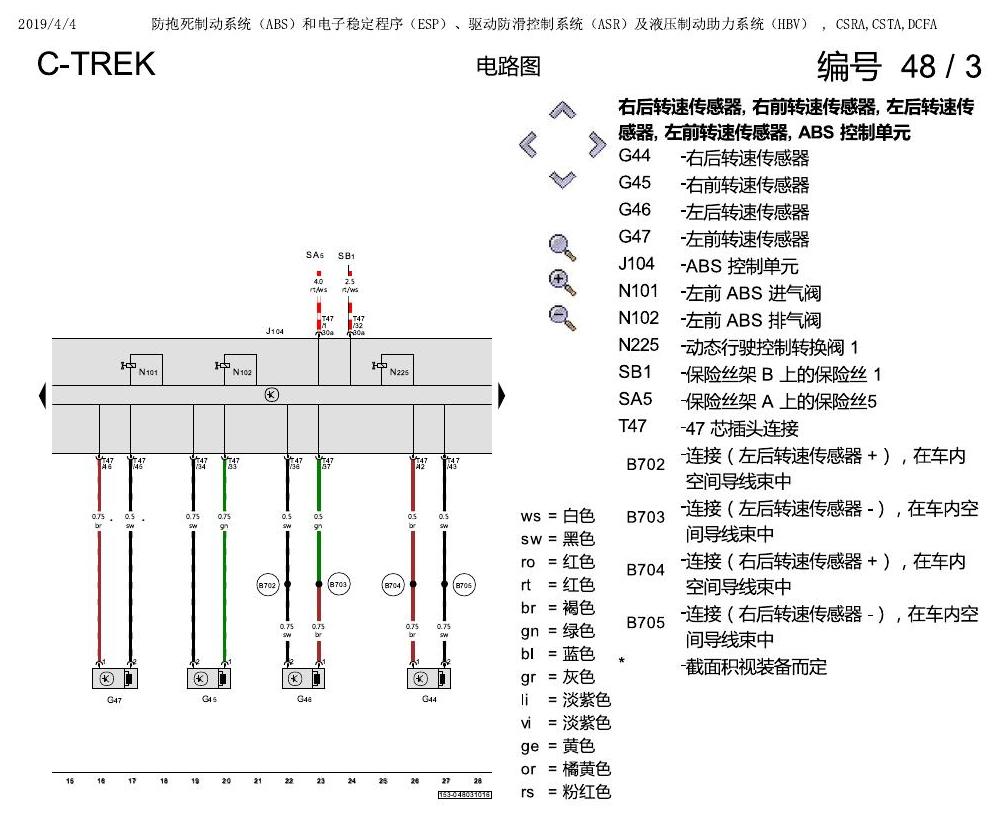

一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图 原始资料第3页
一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图

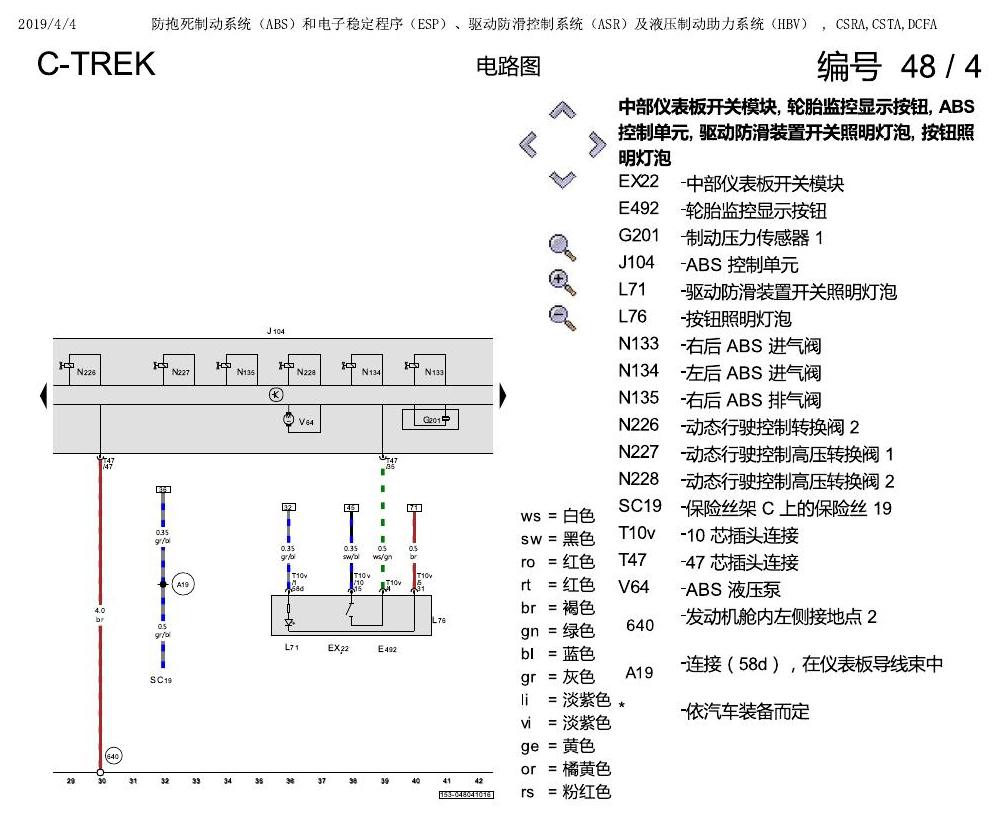

一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图 原始资料第4页
一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图

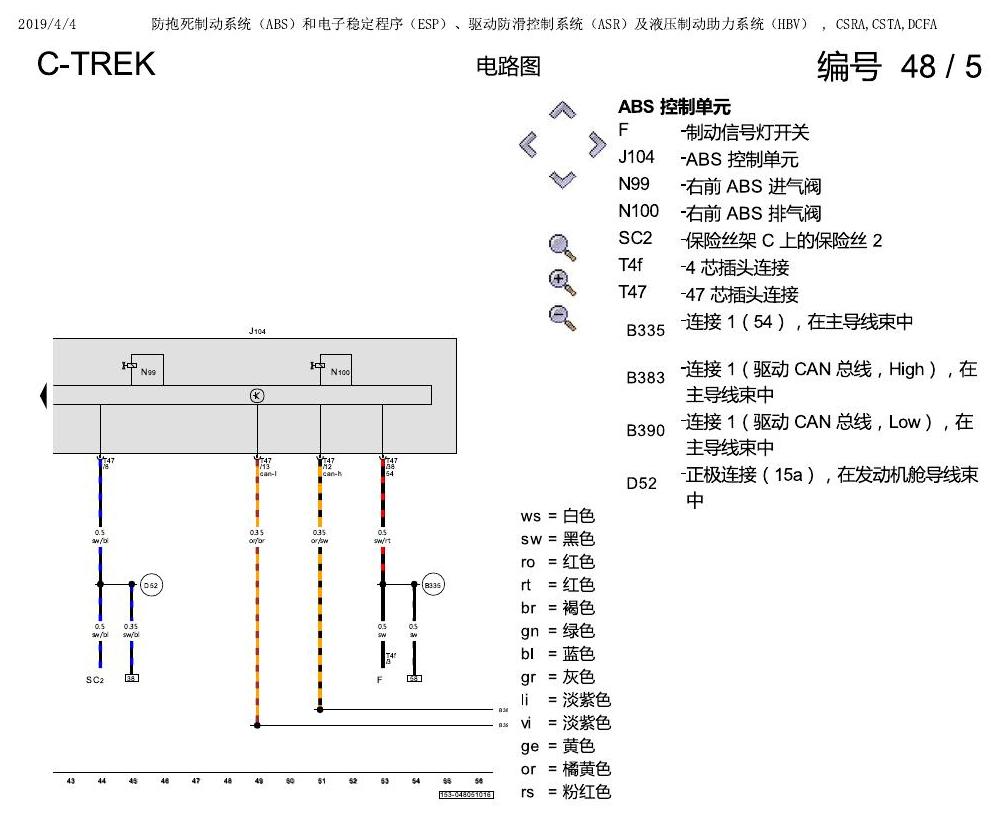

一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图 原始资料第5页
一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图

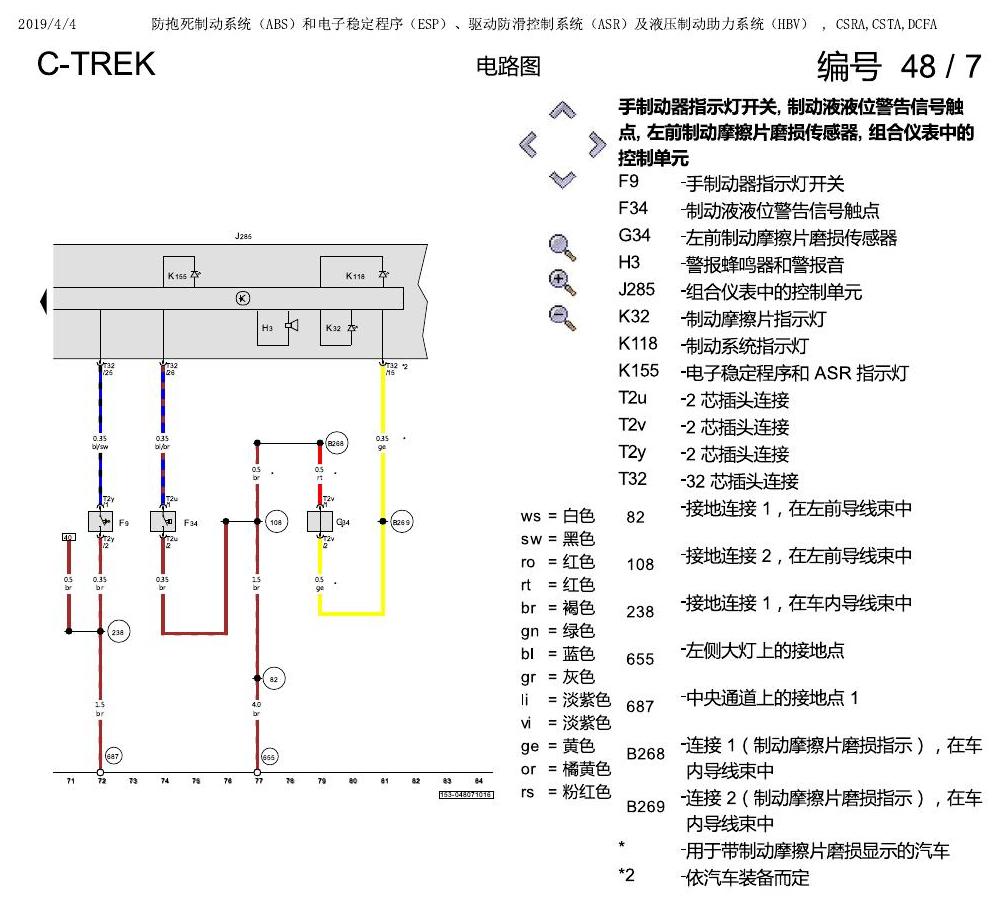

一汽大众宝来1.5 pq25 防抱死制动系统(ABS)和电子稳定程序(ESP)、驱动防滑控制系统(ASR)及液压制动助力系统(HBV) , CSRA,CSTA,DCFA 电路图 原始资料第6页
