2024+ 特斯拉 Model 3 冷却风扇与护罩总成更换：双锁片双支座、10分钟排气与性能测试

整理冷却风扇与护罩总成拆装：散热器由2个锁片和2个支座固定，护罩有2个螺栓和2个隔离器；复装后执行冷却液排气及两项性能测试。

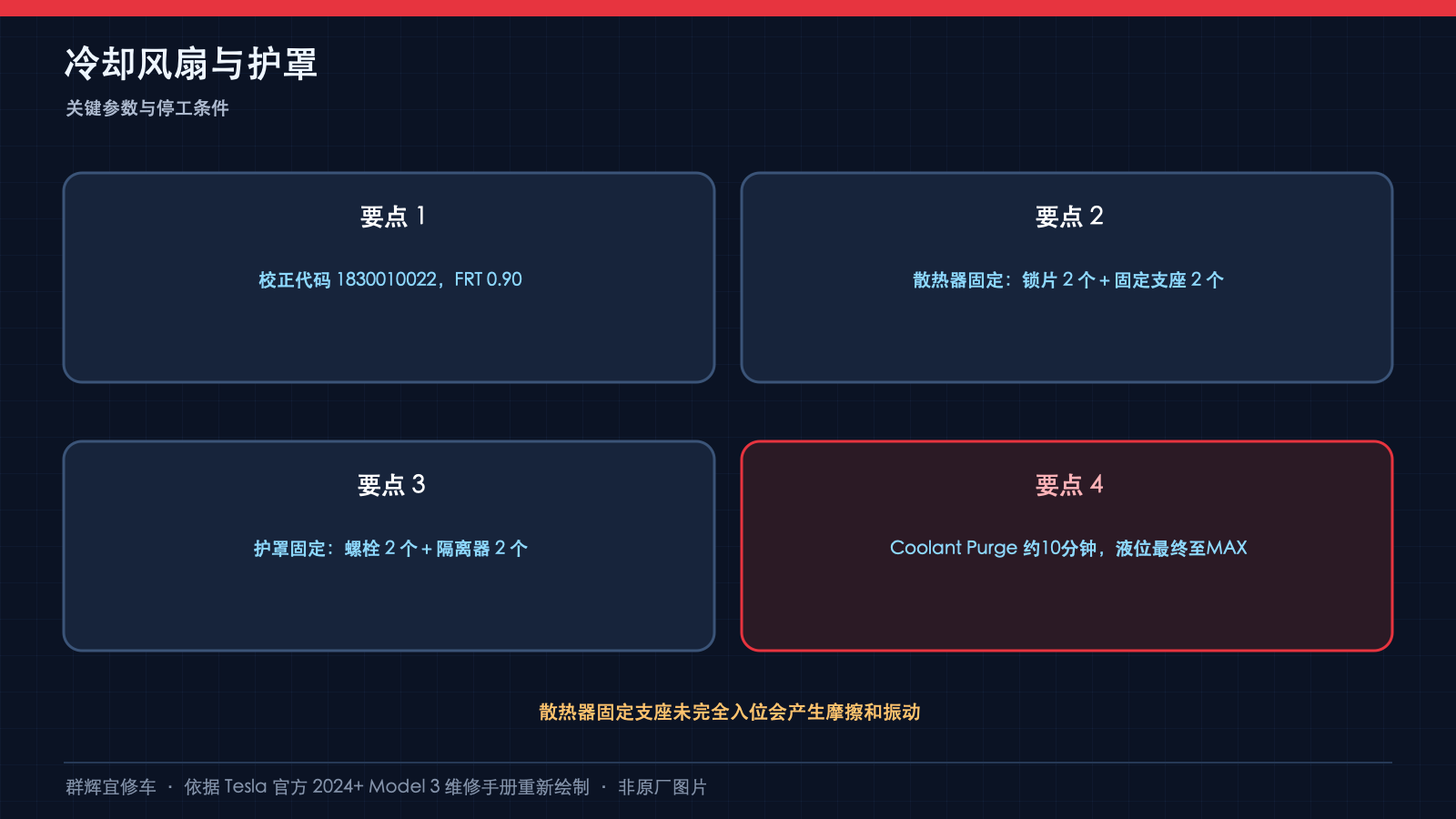

一、适用范围与原厂关键参数

• 校正代码 1830010022，FRT 0.90，包含关联工作；除非明确要求，不重复叠加工时代码
• 散热器固定：锁片 2 个＋固定支座 2 个
• 护罩固定：螺栓 2 个＋隔离器 2 个
• Coolant Purge 约10分钟，液位最终至MAX

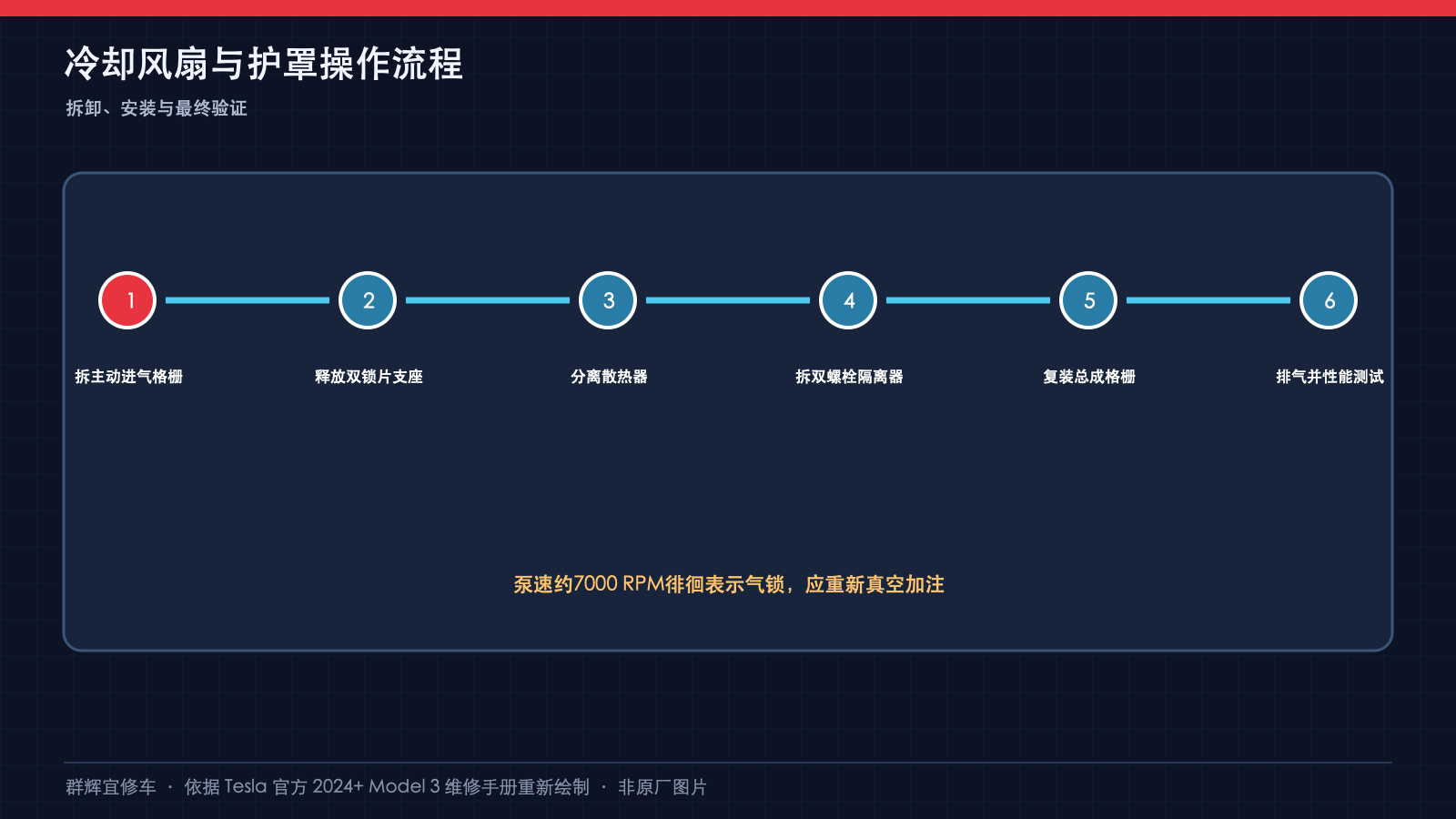

二、原厂操作顺序

• 1. 完整执行原厂“主动进气格栅总成（拆卸和更换）”关联拆卸程序及其前置要求。

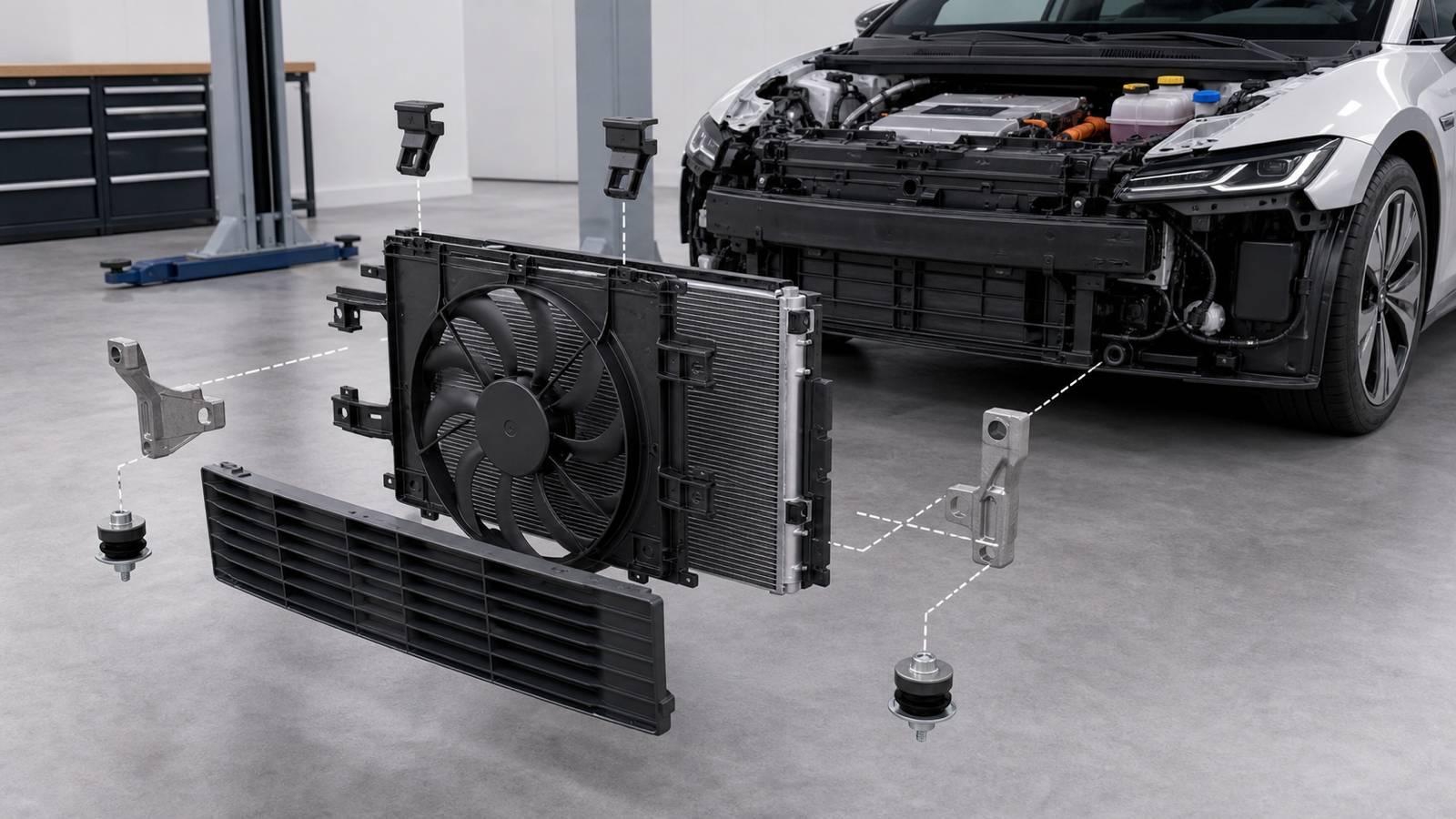

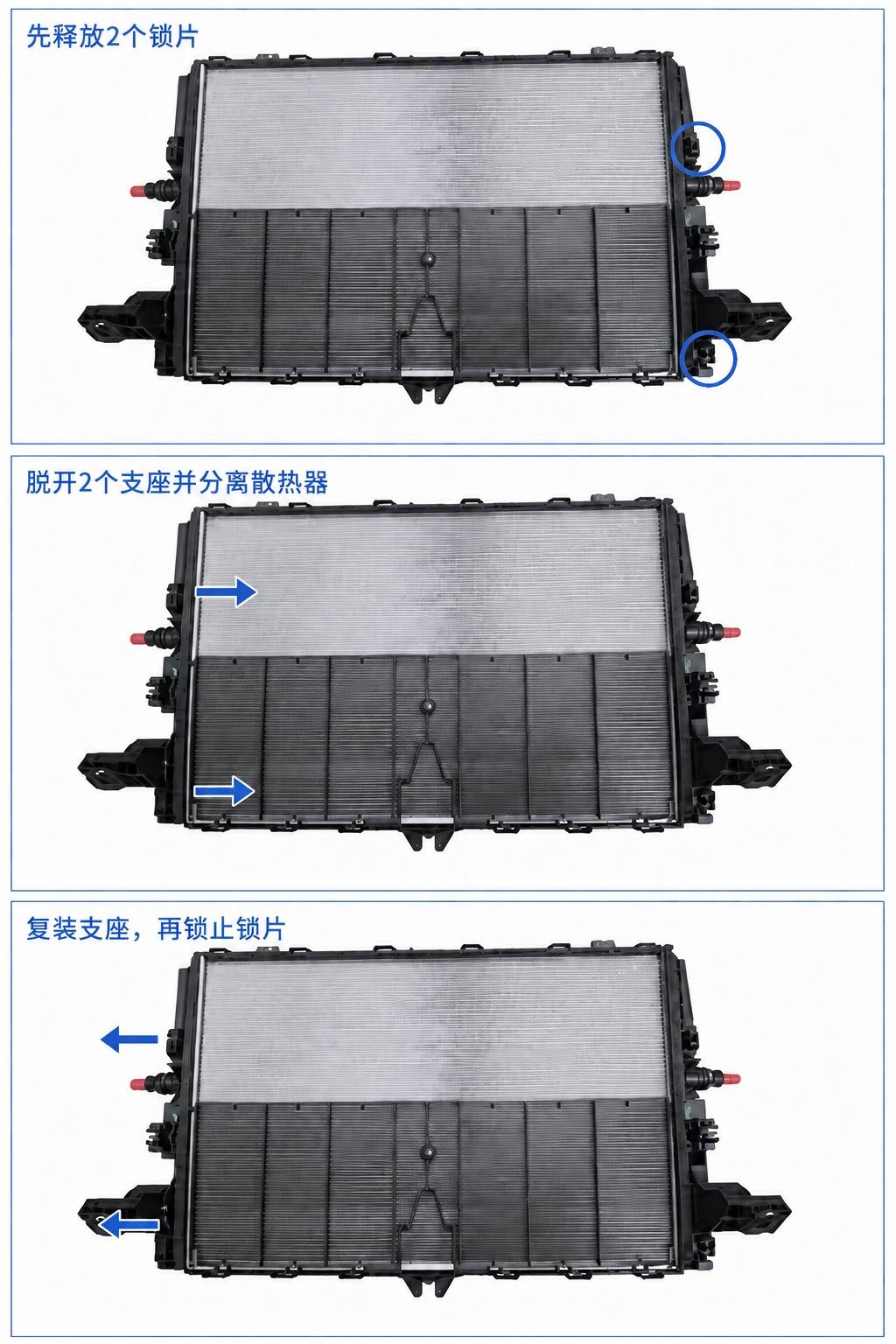

• 2. 松开散热器与风扇护罩之间的2个锁片及2个固定支座，位置和拆装方向见图。
• 3. 将散热器从冷却风扇和护罩总成上拆下，不要把散热器与护罩视为不可分离的一件。

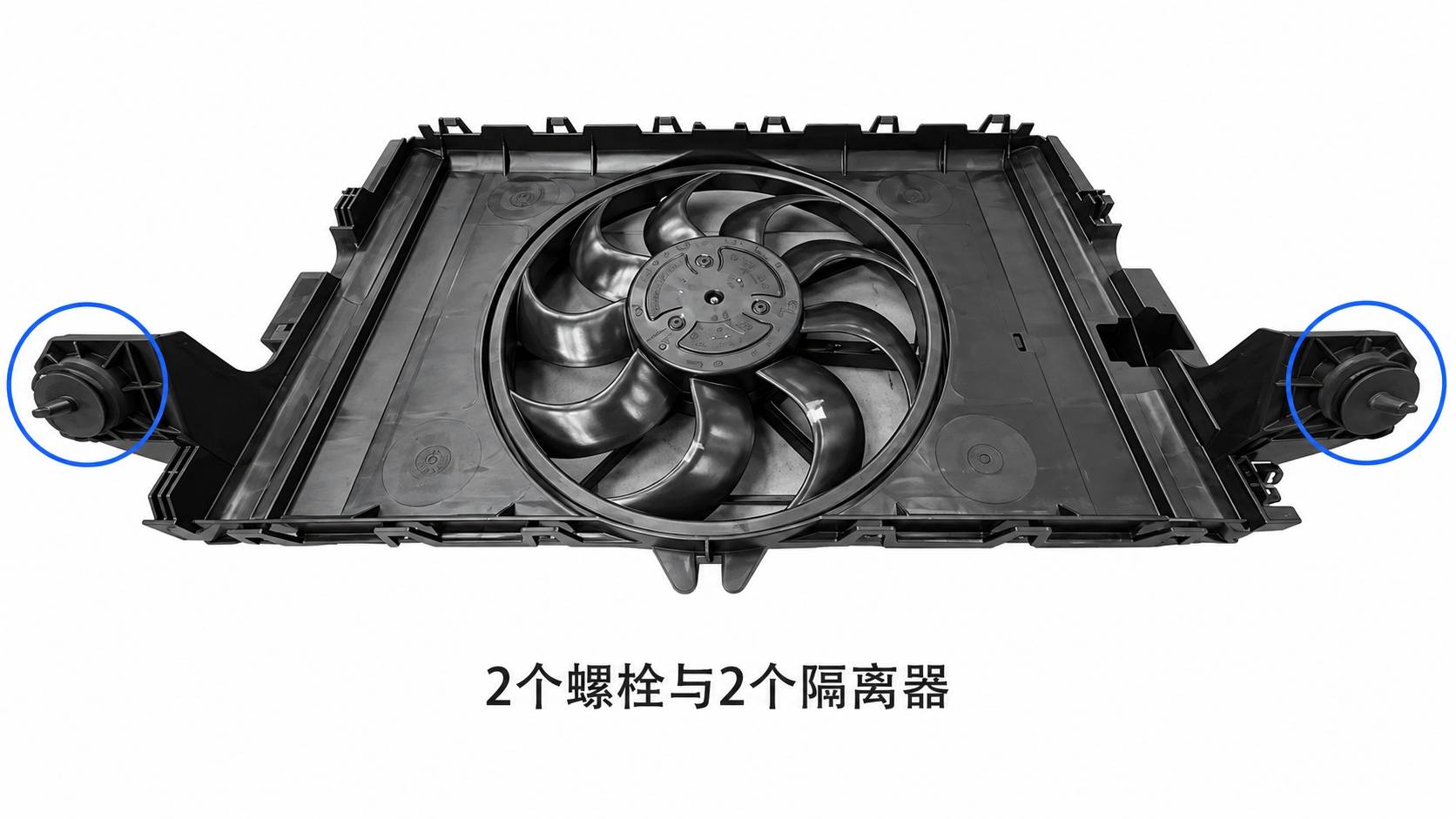

• 4. 从冷却风扇和护罩总成上拆下2个螺栓及2个隔离器。
• 5. 先将2个螺栓及2个隔离器装到风扇护罩上，再装散热器并固定2个锁片及2个支座；随后按关联程序安装主动进气格栅。
• 6. 在触摸屏进入 Service Mode > Thermal > Coolant System > Stop Thermal Fill Drain，完成该例程。再选择 Coolant Purge > Run，运行Coolant Air Purge并等待完成。
• 7. 排气约10分钟，车辆不得处于前进挡，否则例程会停止。泵速通常在3500—6500 RPM间变化，怠速约1500 RPM，阀门在串联与并联间切换；若持续徘徊于约7000 RPM，按关联程序重新真空加注处理气锁。继续补液和排气至NOM与MAX之间。
• 8. 再检查液位，必要时补到MAX，安装冷却液罐盖。
• 9. 依次运行 Service Mode > Thermal > Actions > Test Thermal Performance > Run 和 Test HVAC Performance > Run，分别等待例程完成并核查结果。

三、风险控制与完工验收

• 确认散热器的两个固定支座完全入位、两个锁片锁止，避免松动和相互干涉。
• 排气过程中若泵速持续在约7000 RPM徘徊，按原厂说明视为气锁征兆，按关联程序重新真空加注，不以强行延长运行代替。

• Stop Thermal Fill Drain 已完成
• Coolant Air Purge 完整运行约 10 分钟
• 液位补至 MAX 且无泄漏
• Thermal 与 HVAC Performance Test 均通过

安全提示：按VIN与最新版程序核对，使用规定PPE并遵守人体工程学和主动进气格栅关联作业要求。不要把其他部件的紧固扭矩或高压隔离步骤移植到本主程序；冷却系统操作和真空加注须遵守其专门安全程序。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。本次按原厂页面标注日期 2026-08-09 全文复核。原厂页面可能随版本更新；施工前须按 VIN、地区、固件与零件版本重新核对。

配图为教学重绘，非原厂原图；实际结构及操作以对应版本原厂资料和实车为准。
