2024+ 特斯拉 Model 3 散热器更换：2锁片2支座、挡石板转移与主动格栅复装

整理散热器总成拆装：拆主动进气格栅，释放锁片并从固定支座滑出；旧件有挡石板而新件没有时须转移挡石板。

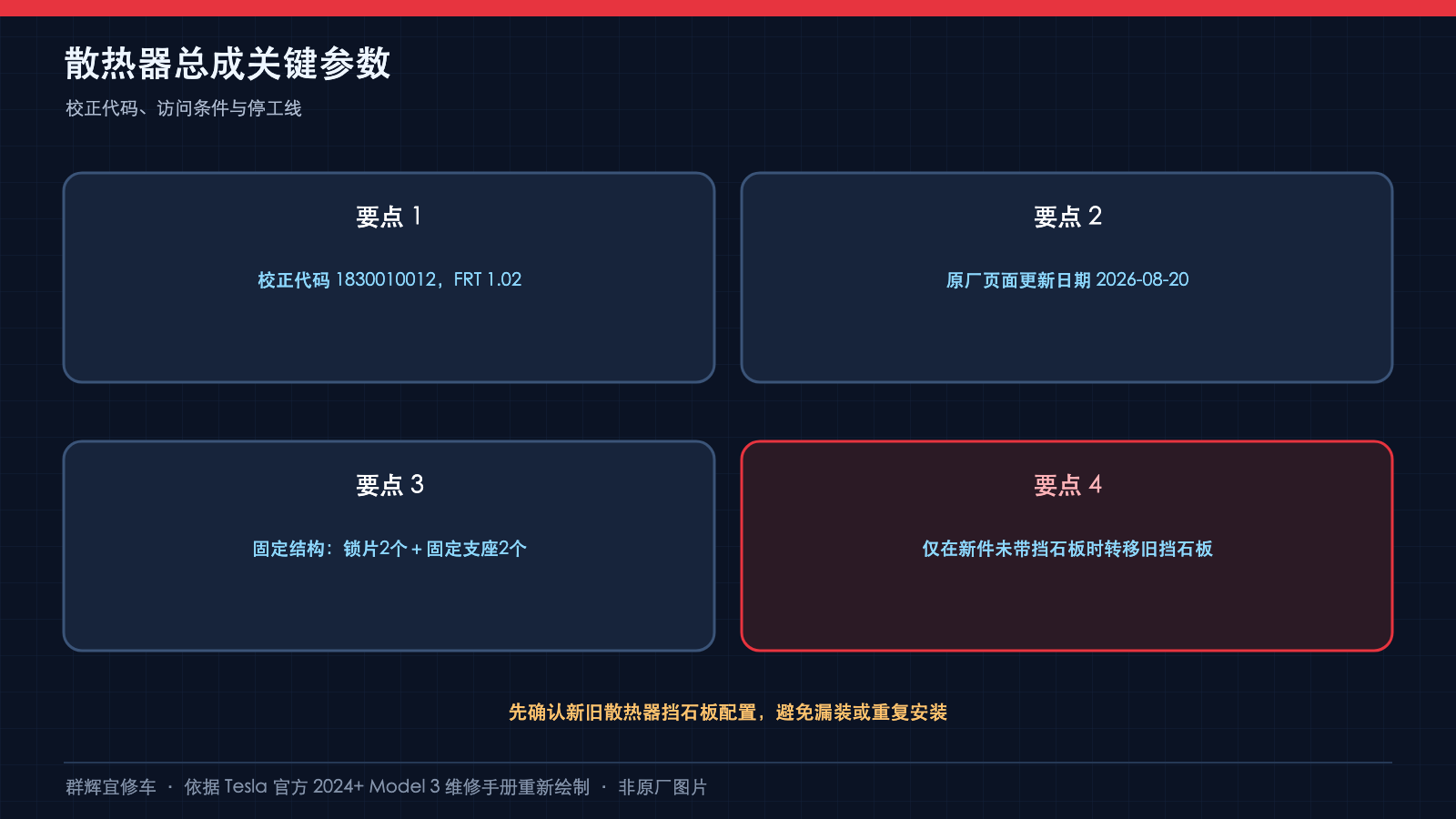

一、适用范围与原厂关键参数

• 校正代码1830010012，FRT 1.02，包含关联工作；除非明确要求，不叠加工时代码
• 原厂页面更新日期 2026-08-20
• 固定结构：锁片2个＋固定支座2个
• 转移条件必须同时满足：旧散热器配备挡石板，且新散热器未配备

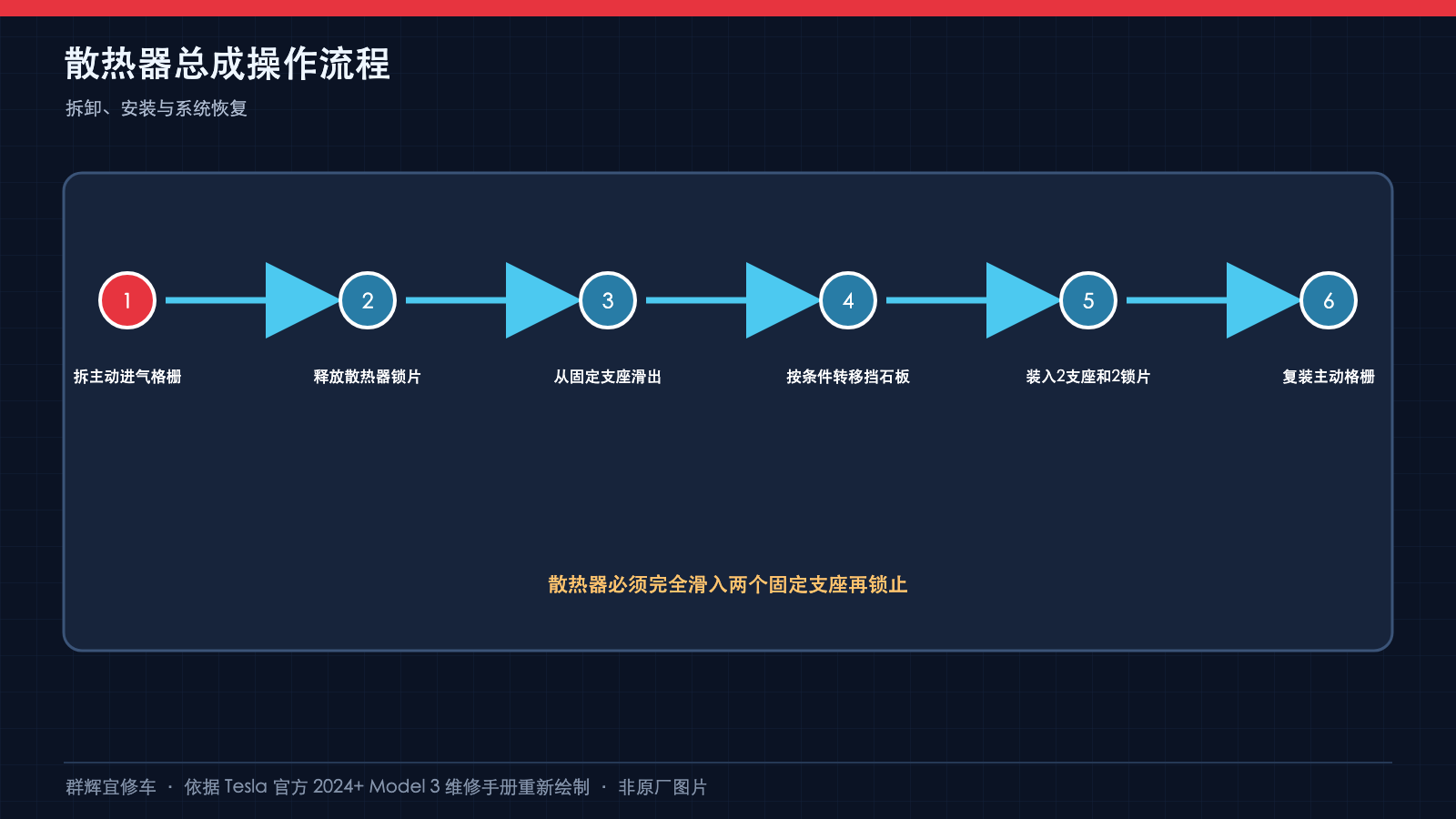

二、原厂操作顺序

• 1. 完整执行原厂关联的主动进气格栅总成拆卸程序，包括其访问、断电和液路要求；本篇简短主程序不能替代关联程序。

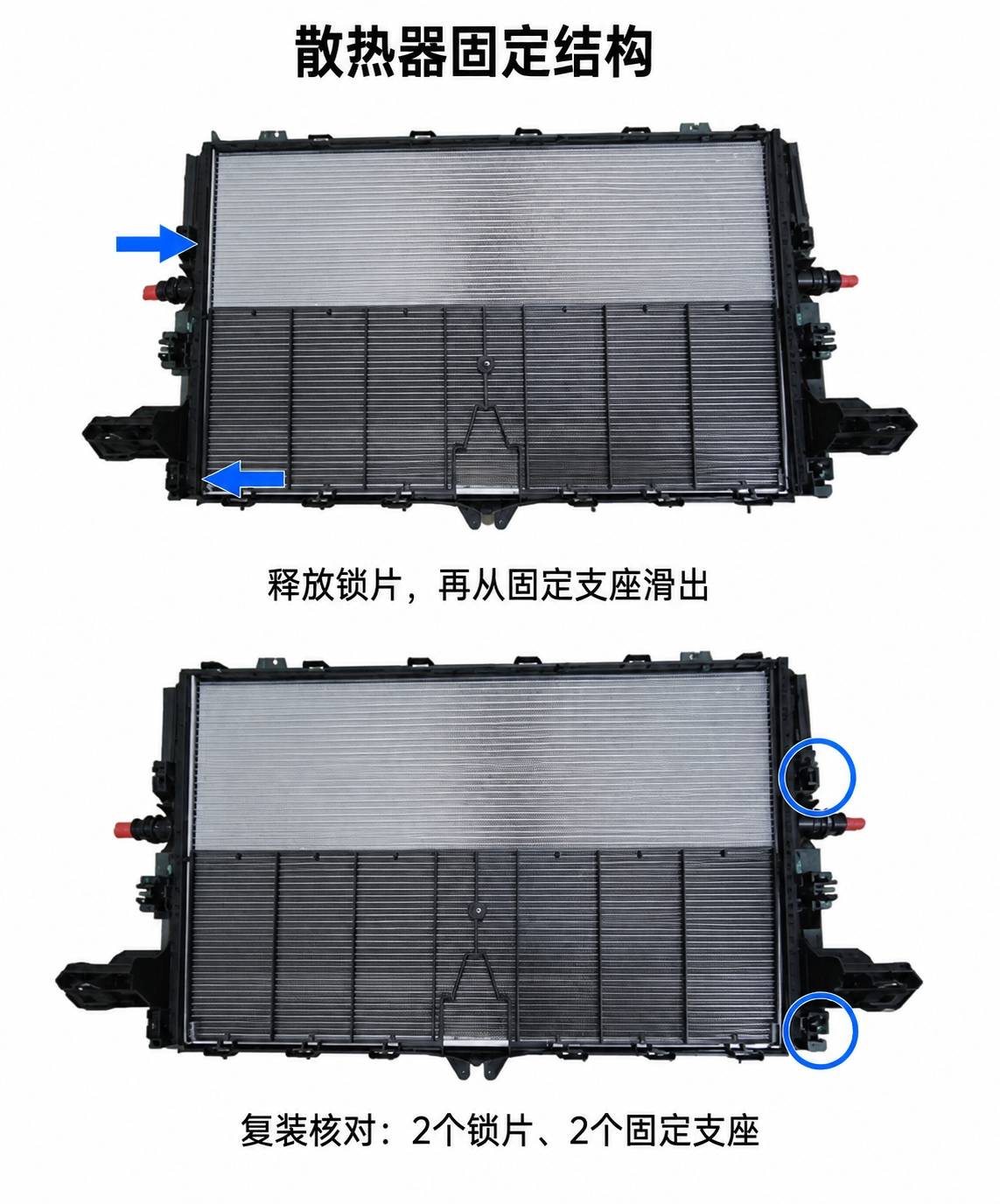

• 2. 释放将散热器固定到冷凝器风扇总成的锁片。
• 3. 将散热器从固定支座中滑出，避免碰伤散热片及固定结构。

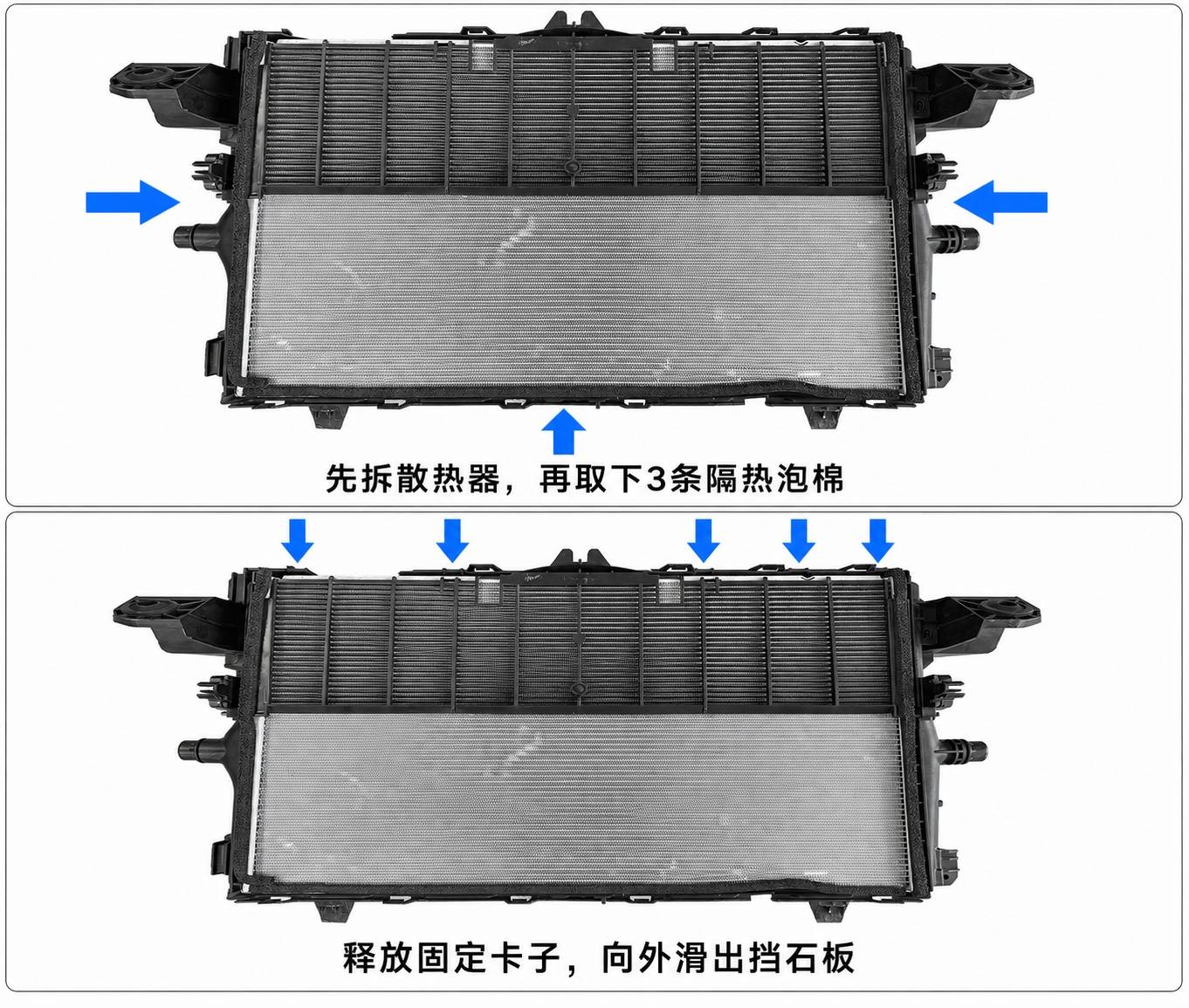

• 4. 只有旧散热器有挡石板且新件没有时，才按挡石板关联程序转移：拆3条隔热泡沫，释放卡子，向外滑出挡石板；装到新散热器时，对齐锁片与导件固定销、固定卡子，再装3条泡沫。当前散热器已拆下，关联程序中的散热器拆装不重复执行。
• 5. 若拆下了挡石板，先完成其安装；随后将散热器安装到冷却风扇与护罩总成，确认2个固定支座就位并固定2个锁片。
• 6. 完整执行主动进气格栅关联安装程序：格栅装到冷却风扇与护罩总成并固定锁片，再按关联程序安装冷却风扇模块。通过维护模式或Toolbox执行 PROC_VCFRONT_X_LOUVER-CALIBRATION 格栅校准例行程序，完成后退出维护模式或断开笔记本电脑（如适用）。同时完成关联程序要求的连接恢复与检查，不能仅扣回格栅就交车。

三、风险控制

• 注意：先确认新旧散热器挡石板配置，避免漏装或重复安装。
• 注意：散热器必须完全滑入两个固定支座再锁止。

四、完工验收

• 挡石板配置与新散热器匹配
• 散热器完全进入2个支座
• 2个锁片完全锁止
• 散热片无碰伤或干涉
• 主动进气格栅复装并完成 PROC_VCFRONT_X_LOUVER-CALIBRATION 校准

安全提示：按VIN、零件配置和最新版原厂资料核对并使用规定PPE。本篇主程序不列紧固扭矩或单独的排气参数；断电、液路恢复等须依主动进气格栅关联程序执行，不凭本篇六步摘要直接施工。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。本次全文与配图核对日期为2026年9月12日；主程序标注更新日期2026年8月20日，并核对了挡石板与主动进气格栅关联程序。原厂页面可能随版本更新；施工前须按 VIN、地区、固件和零件版本重新核对。

配图为教学重绘，非原厂原图；实际结构及操作以对应版本原厂资料和实车为准。
