特斯拉 Model Y L 第二排左扶手总成更换：四颗20 Nm、双定位销与校准

特斯拉 Model Y L第二排左侧扶手总成更换，使用四颗可重复使用螺栓，20 Nm，推荐3/8英寸驱动、11毫米薄型套筒。拆装涉及内侧护板二十一个卡子、扶手开关接口及扶手总成接口；更换后还需解锁网关并执行轨道与扶手校准。

座椅前移，扶手升到最高

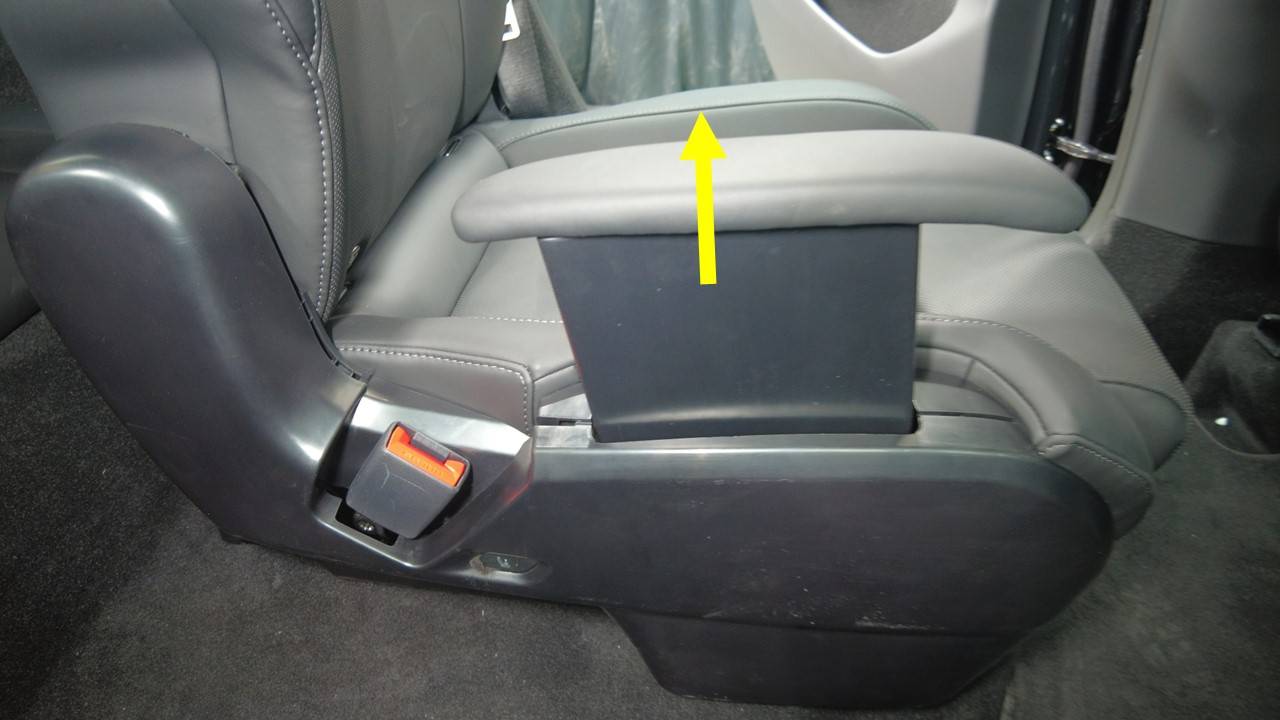

打开左侧车门，降下左侧车窗。将第一排和第二排左侧座椅向前移动，必要时调节靠背，避免与顶篷或其他零件接触。把第二排左侧扶手调至最高位置。

护板先松外侧卡子，再缓慢向外移开

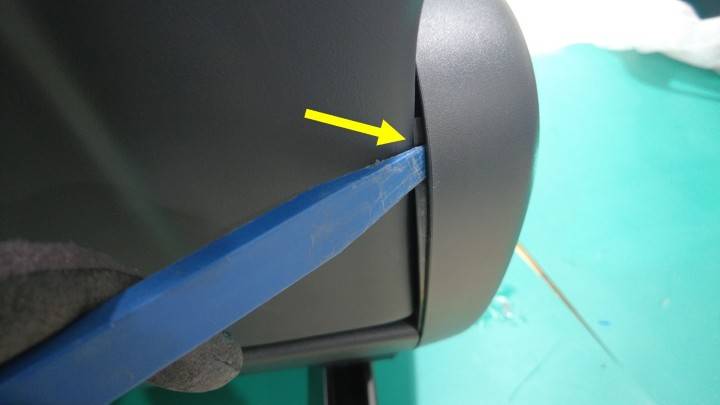

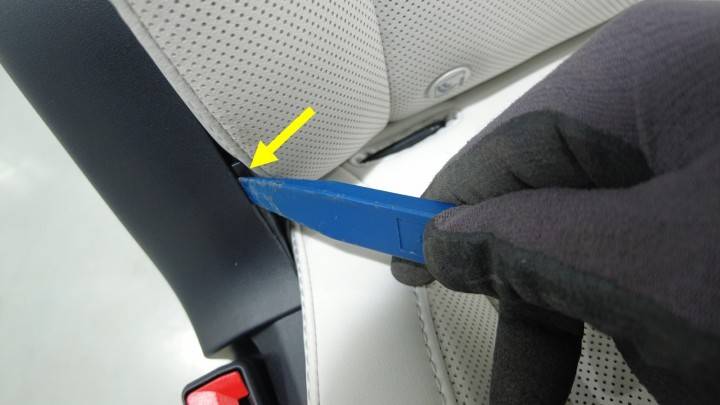

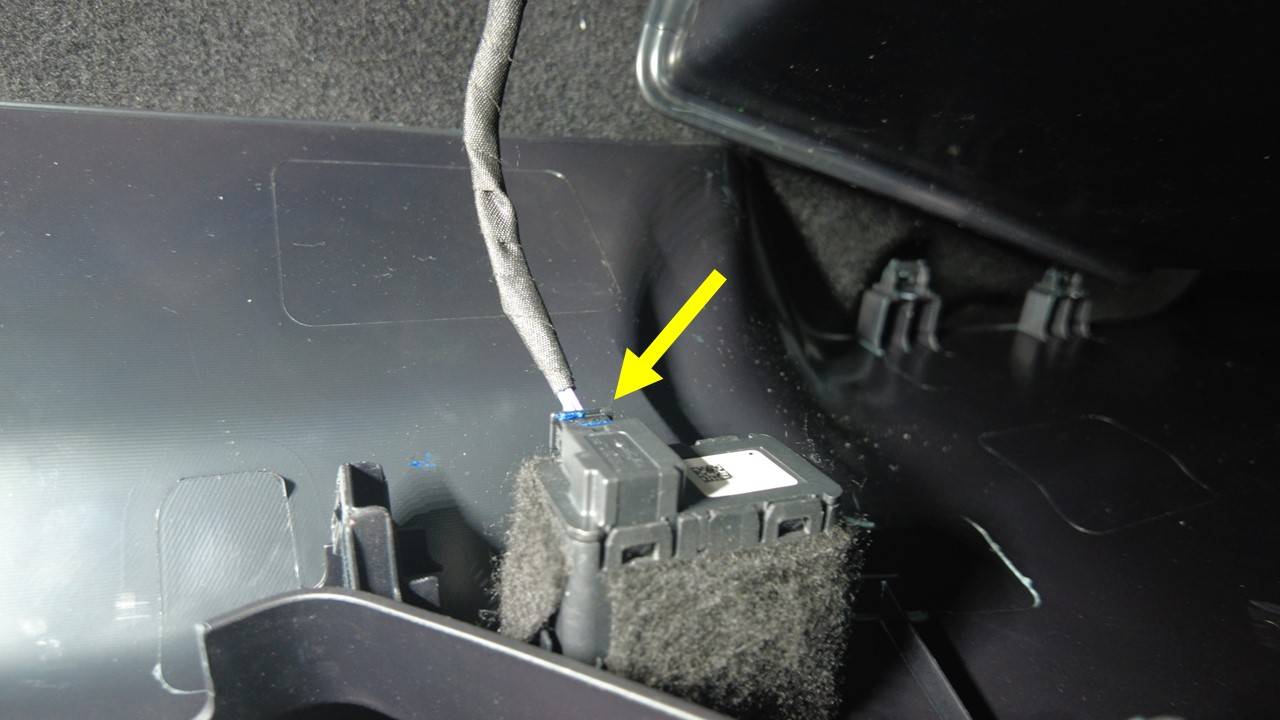

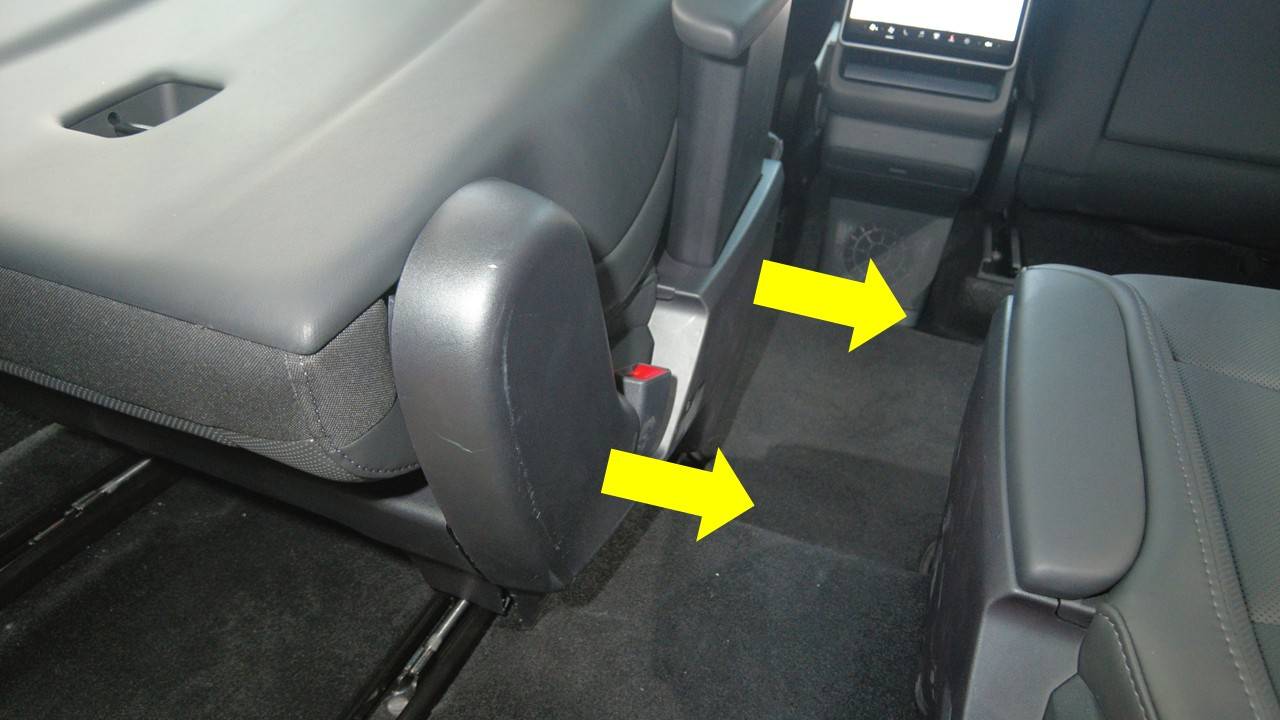

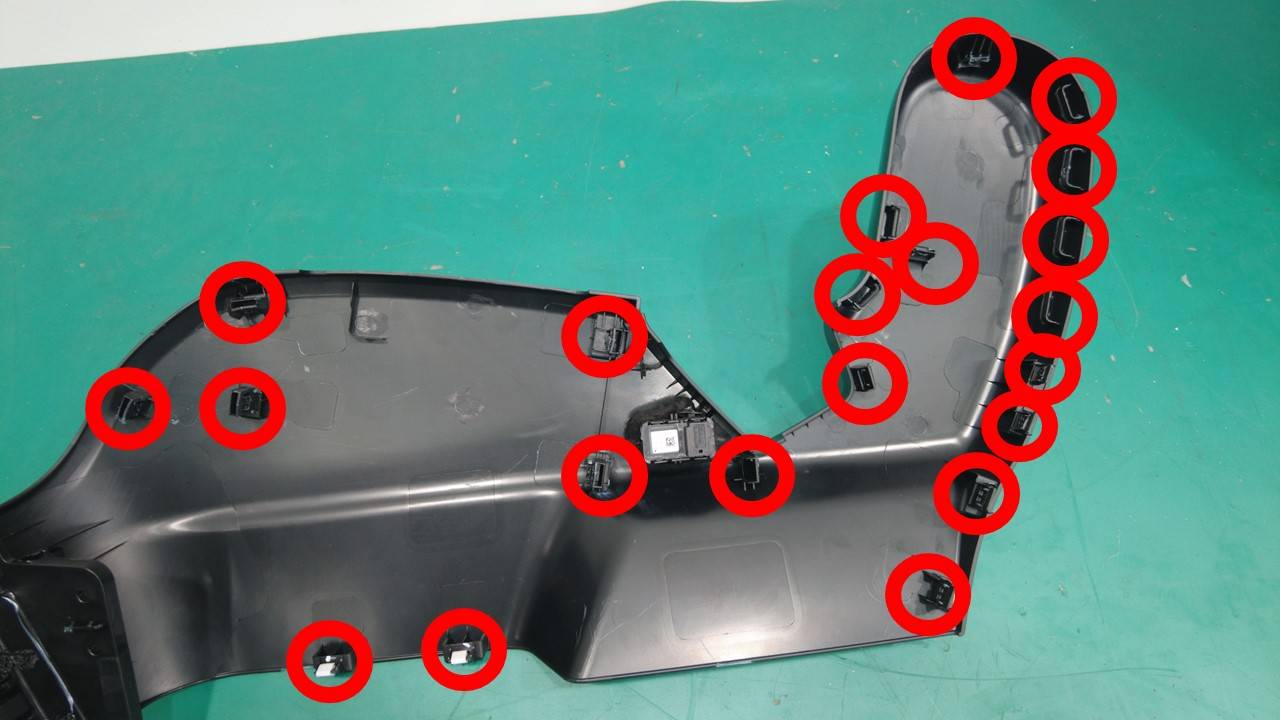

先松开靠背前后位置的外部卡子，再轻轻向外移动内侧护板总成，逐步解除其二十一个卡子。操作保持轻缓，避免突然拉扯或折弯饰板，取得扶手安装部位的访问后，断开第二排左侧扶手开关连接器。

四螺栓、总成接口与两定位销

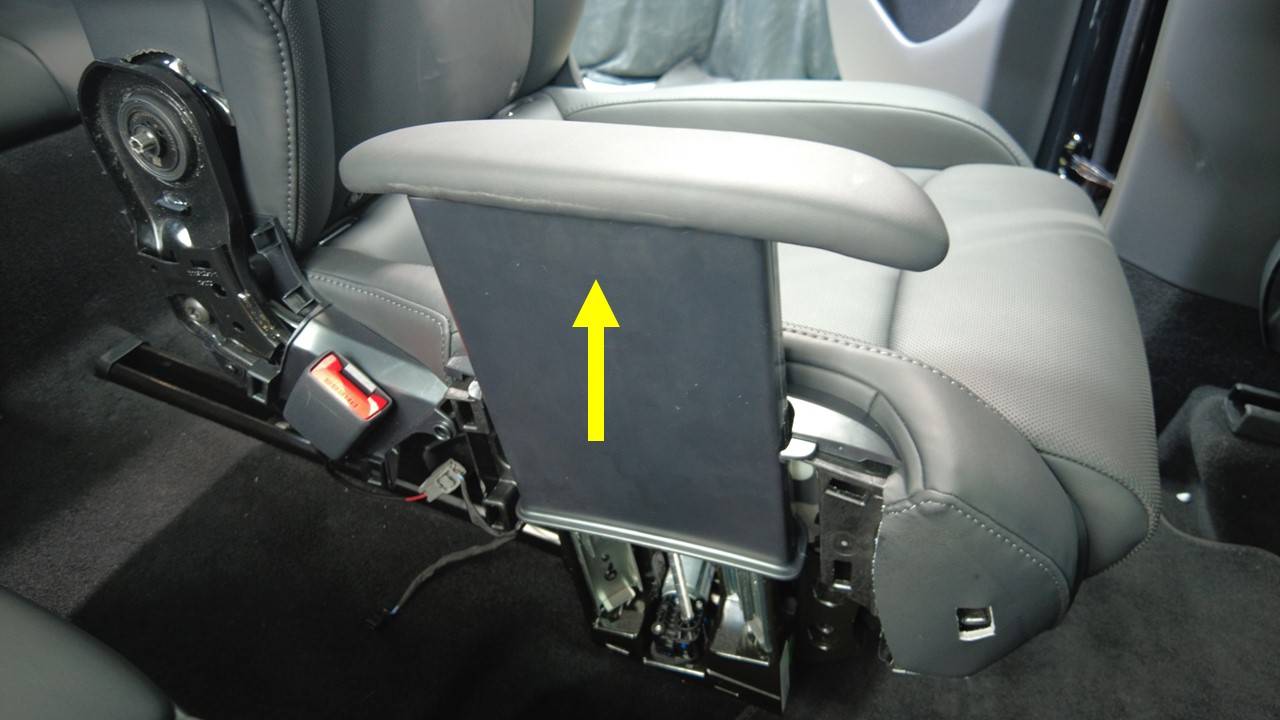

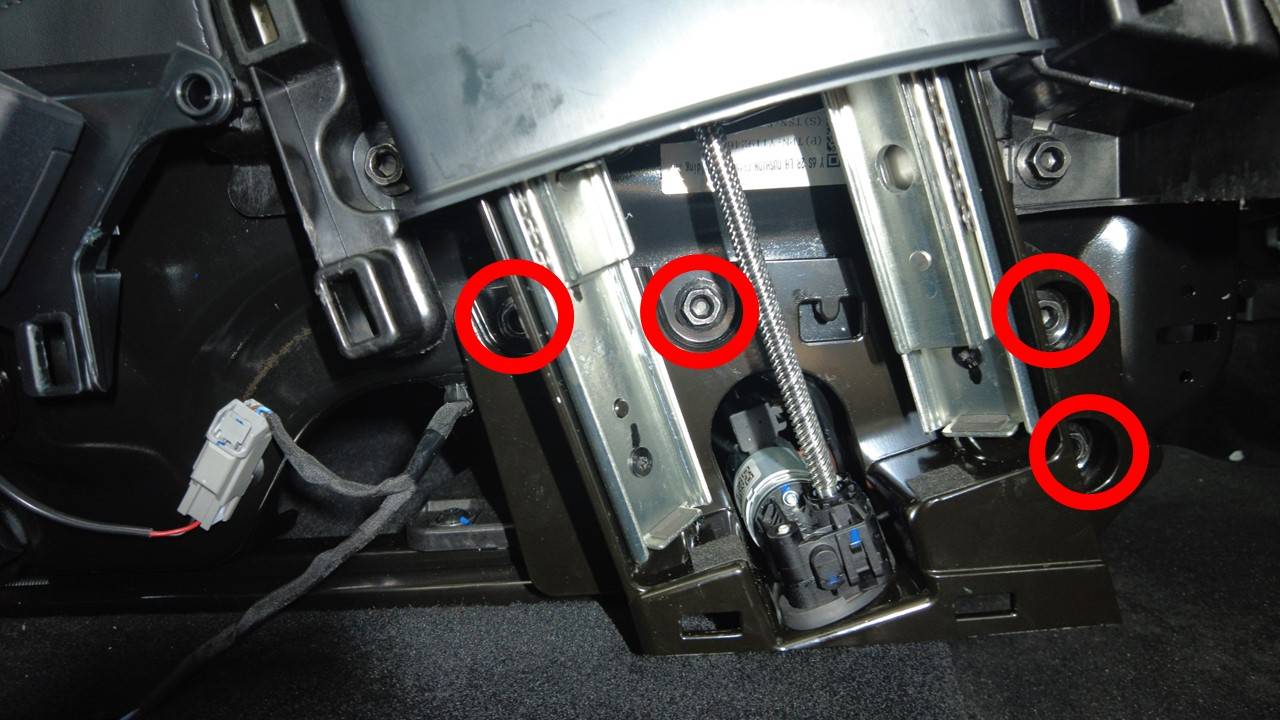

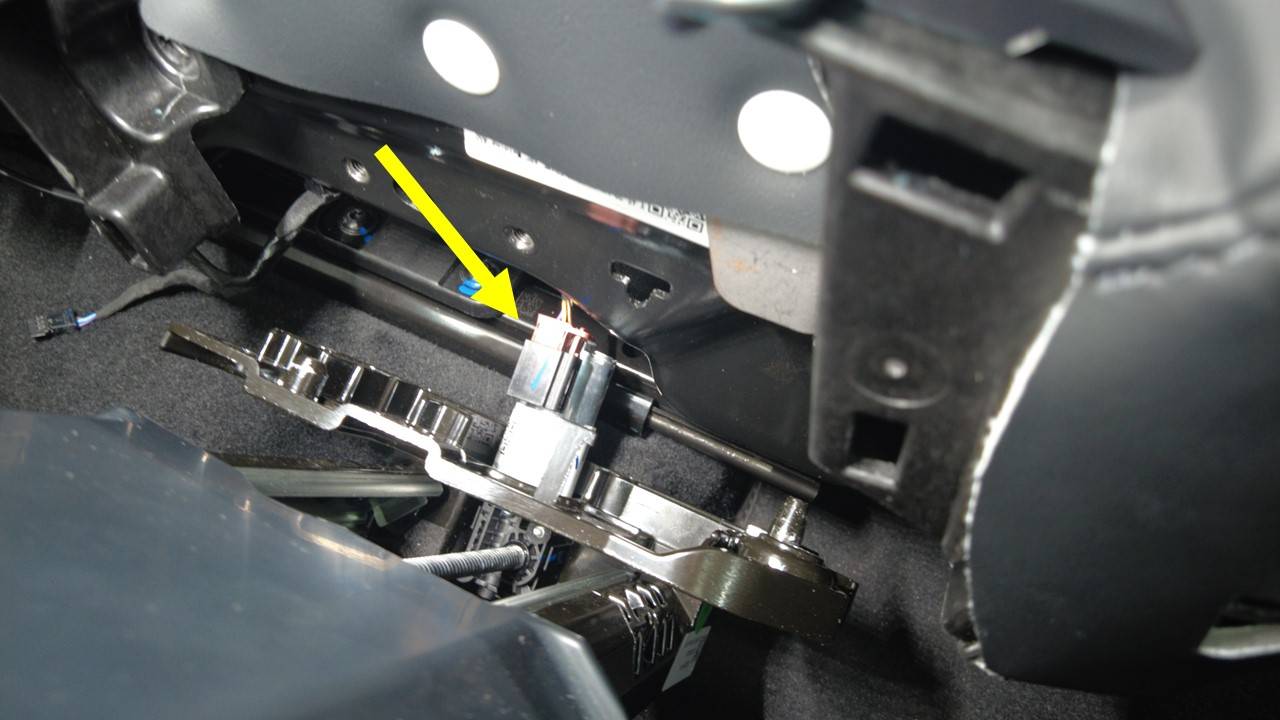

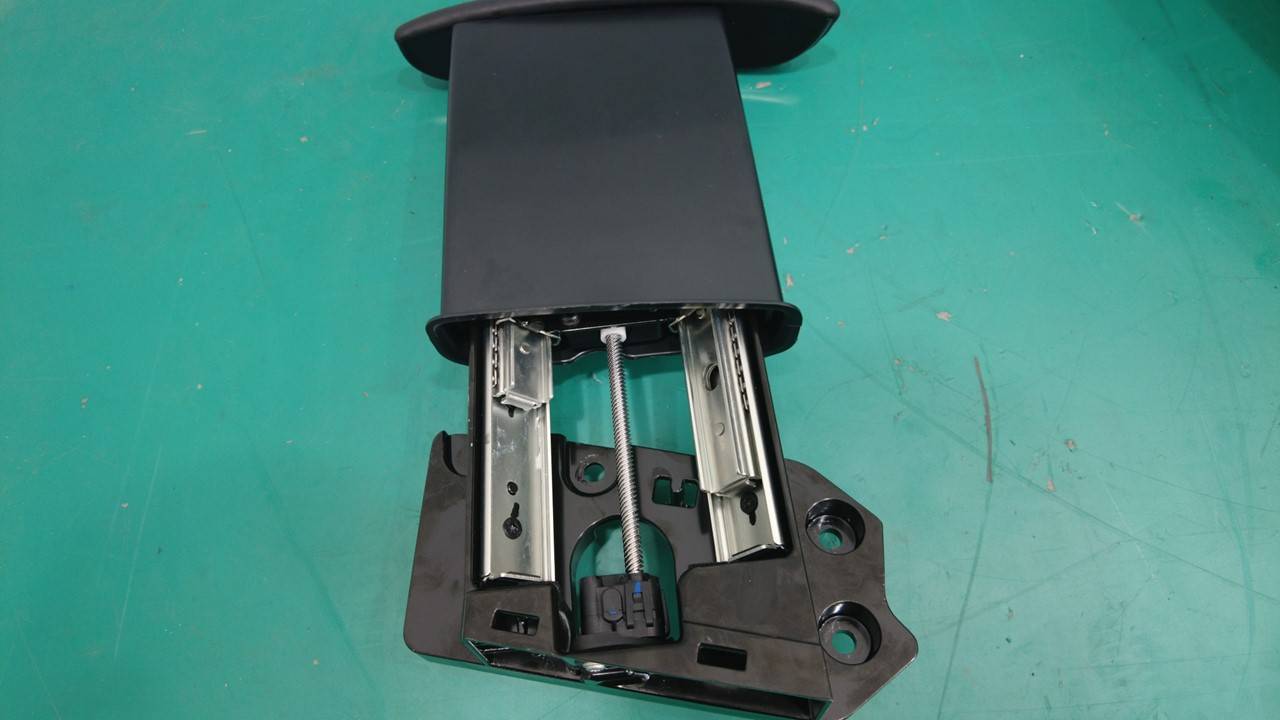

使用11毫米薄型套筒拆下扶手总成四颗固定螺栓，断开扶手总成连接器，解除两定位销，再向上提起扶手总成，从第二排左侧座椅取下。扶手开关接口与总成接口分别处理，取件时保护座椅表面，避免接口及线束受拉。

向下降至安装位，四螺栓20 Nm

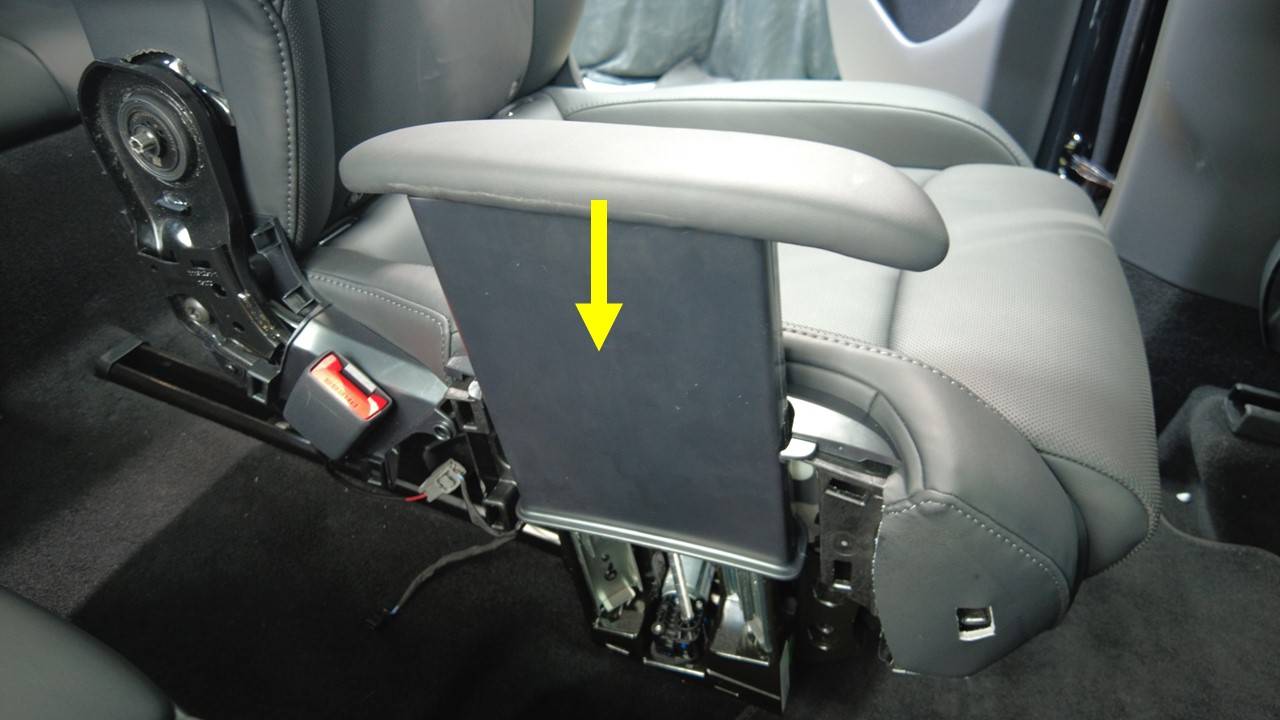

将适配扶手总成向下降至第二排左侧座椅安装位置，对齐两定位销，连接扶手总成接口，再安装四颗可重复使用螺栓并紧固至20 Nm。

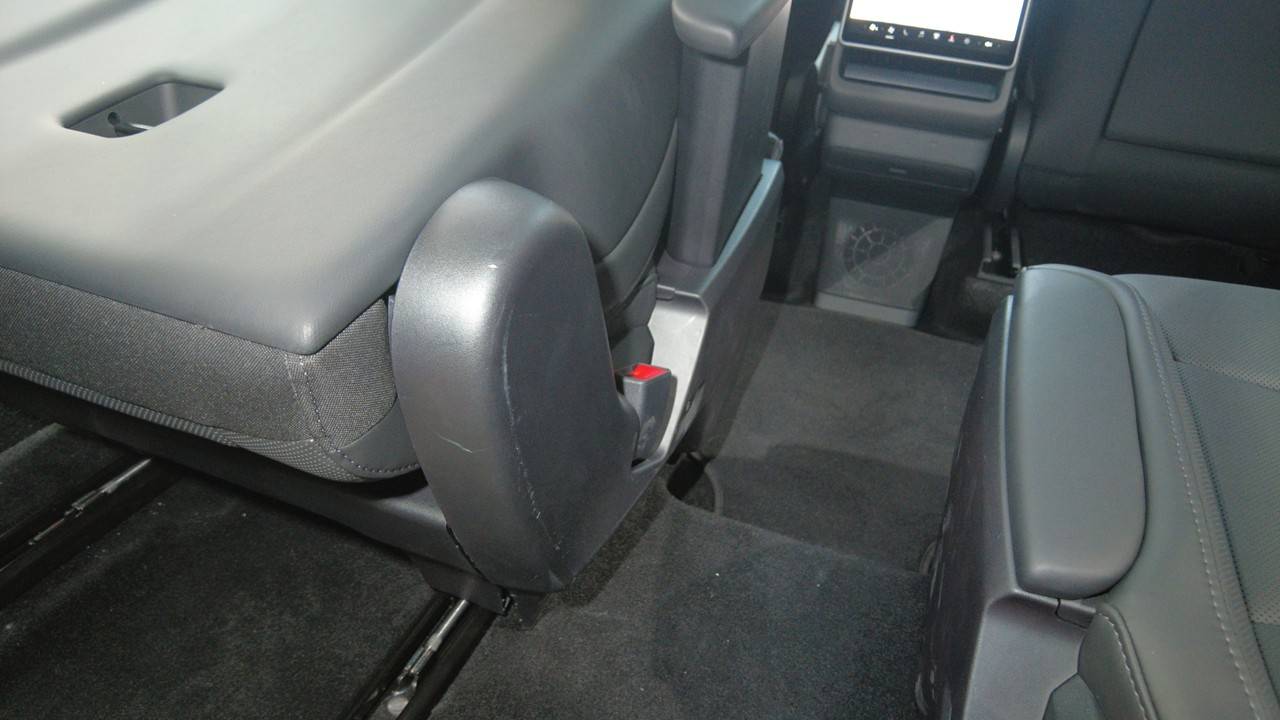

连接第二排左侧扶手开关接口，恢复内侧护板二十一个卡子，确认每个卡子全部就位。把扶手调回原位，再将第二排及第一排左侧座椅移回原位，升起车窗并关闭车门。

完工检查建议：分别检查两定位销、四颗20 Nm、两个不同接口与护板二十一个卡子。若扶手不能正确定位或护板局部翘起，先检查定位销、线束走向与卡接，不能以额外紧固力拉正错位。

更换后解锁网关，执行轨道与扶手校准

若尚未启用维护模式，在触摸屏点击“控制→软件”，长按大写MODEL约两秒后松开，输入service并确认。将车钥匙放到中控台杯托后侧读卡器上，同时踩下制动踏板并按住右转向信号灯按钮十秒，确认触摸屏红色维护模式边框底部由GTW UNLOCKING变为GTW UNLOCKED。网关解锁保持九十分钟，离车关门或计时结束后会锁定，需要时重新按原厂步骤解锁。

进入维护模式Low Voltage → Seats → Track & Armrest Calibration，执行PROC_VCSEAT2L_R2-SEAT-CALIBRATION。也可使用Toolbox运行同名例行程序。校准完成后，通过触摸屏“控制→维护模式→退出维护模式”，确认红色标识或边框消失。

完工检查建议：确认指定校准完成且无未解决异常，检查扶手调节及开关动作、座椅恢复位置和周边间隙。校准无法启动或报错时，先核对网关状态、接口与诊断结果，不能只看扶手能动就把更换后校准省略。

原厂资料及关联程序

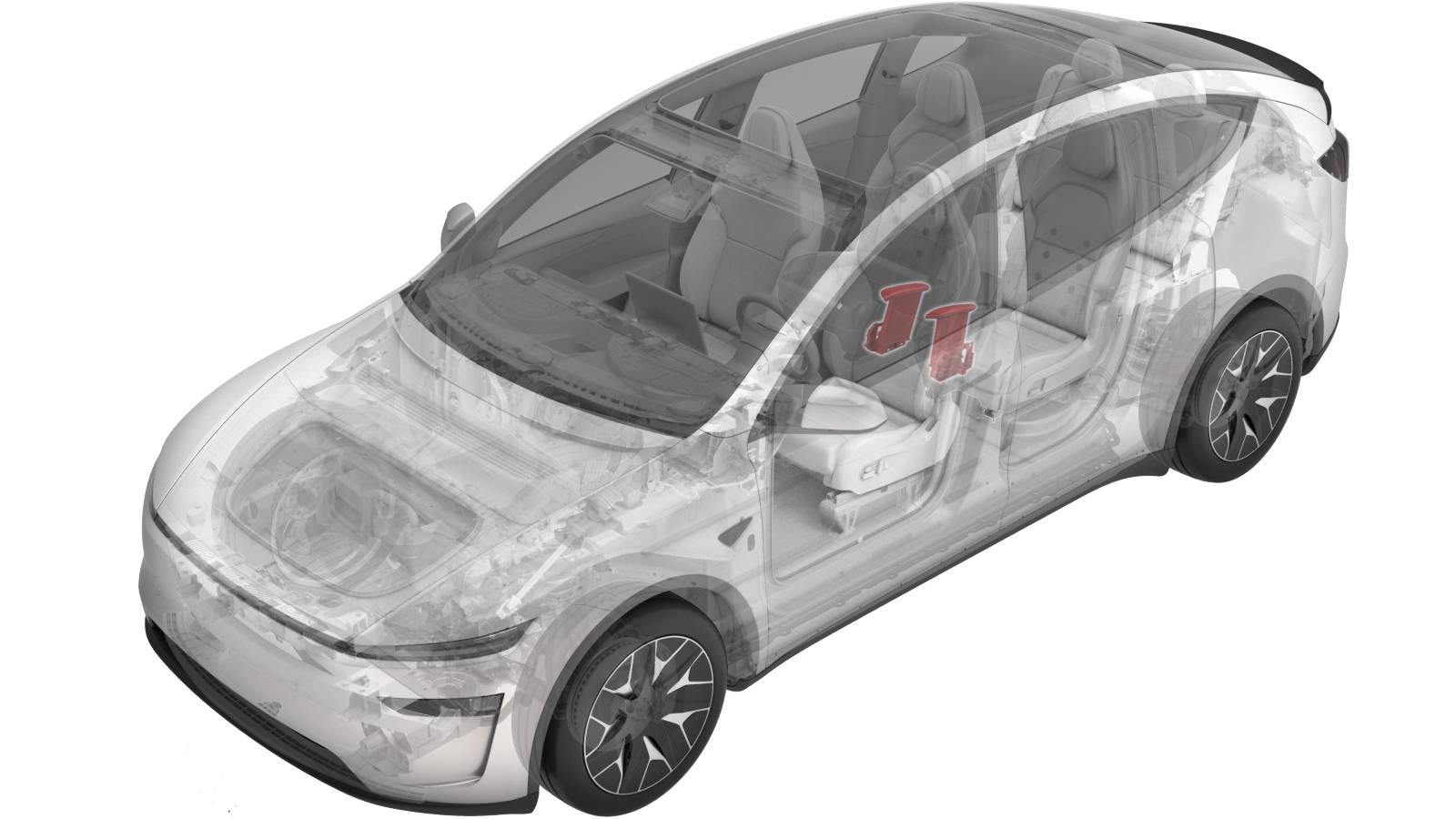

车型与位置：Model Y L第二排左侧扶手总成，四螺栓20 Nm及更换后轨道与扶手校准。实际核对日期：2026年10月28日。

• 中文原厂程序：扶手总成 - 第二排座椅 - 左侧（Model Y L）（拆卸和更换）。
• 英文原厂程序：Armrest Assembly - 2nd Row Seat - LH (Model YL) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-253277A1-847F-4C5B-99F9-23E168F7B102。

以下资料用于核对必要前置及复装范围：

• 扶手总成 - 第二排座椅 - 左侧（Model Y L）（拆卸和安装） / Armrest Assembly - 2nd Row Seat - LH (Model YL) (Remove and Install)：内侧护板二十一个卡子、两个接口、两定位销及四螺栓20 Nm；英文资料。
• 网关（解锁） / Gateway (Unlock)：钥匙读卡位置、十秒解锁动作及GTW状态确认；英文资料。
• 0005 - 维护模式 / 0005 - Service Modes：更换后校准入口所属维护模式资料；英文资料。
• 维护模式 / Service Mode：进入与退出维护模式，确认红色标识消失；英文资料。

图片来自Tesla原厂维修手册。若定位销、护板或诊断入口与此结构不一致，先核对座椅配置及相应资料；不能套用普通第二排中央扶手的固定扭矩或跳过电动扶手校准。
