本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI32.22-P-046538，版本1 |
|---|---|
| 功能组 | 32.22 空气悬架 |
| 日期 | 2009-04-17 |
| 适用范围 | 车型系列 211，带特殊装备 489（空气悬挂） 车型系列 211 Kombi，带钢悬架 车型系列 164，带特殊装备 489（空气悬挂） 车型系列 251，带特殊装备 489（空气悬挂） 车型系列 251，带电子后轴水平高度调节（EHNR） 车型系列 221，带特殊装备 489（空气悬挂）的 |
一、故障现象与投诉条件
显示屏信息：“去授权服务中心修理 Airmatic 空气悬挂系统”。
障代码 5320 排放阀：电气断路或阀门电流过小，车型系列 211、219，
障代码 5260 排放阀：电气断路或阀门电流过小，车型系列 221。
障代码 5250 排放阀：电气断路或阀门电流过小，车型系列 251、164。
二、原通告列出的可能原因
可能的原因：Airmatic 空气悬挂系统压缩机的排放阀插头连接有问题或接触电阻过大。
障代码。
三、检查与补救步骤
提示： 不要根据提示从排放阀的插头连接处分开连接插头，因为需要插头和排放阀连接在一起进行诊断。
将连接电缆从排放阀插头前 10 cm 处剪断，这样可以不用分开排放阀的连接插头。
更换压缩机。加长电缆末端并更换排放阀插头。
四、控制单元与故障代码
障文本
Suspension, AIRmatic (LF2)
(R (251),M (164))
5350 Check component A9/1y1 (AIRmatic pressure release valve).
AIRmatic (SLF) (E (211),CLS
(219))
5355 A9/1y1 (AIRmatic pressure release valve): Short circuit/ Interturn
short
AIRmatic (SLF) (E (211),CLS
(219))
5356 A9/1y1 (AIRmatic pressure release valve): Loose contact
AIRmatic (LF3) (S (221)) 5260 Check component A9/1y1 (AIRmatic pressure release valve).
AIRmatic (LF3) (S (221)) 5261 Check component A9/1y1 (AIRmatic pressure release valve).
AIRmatic (LF3) (S (221)) 5262 Check component A9/1y1 (AIRmatic pressure release valve).
AIRmatic (LF3) (S (221)) 5263 Check component A9/1y1 (AIRmatic pressure release valve).
AIRmatic (LF3) (S (221)) 5264 Check component A9/1y1 (AIRmatic pressure release valve).
Suspension, AIRmatic (LF2)
(R (251),M (164))
5353 Check component A9/1y1 (AIRmatic pressure release valve).
Suspension, AIRmatic (LF2)
(R (251),M (164))
5354 Check component A9/1y1 (AIRmatic pressure release valve).
Suspension, AIRmatic (LF2)
(R (251),M (164))
5355 Check component A9/1y1 (AIRmatic pressure release valve).
Suspension, AIRmatic (LF2)
(R (251),M (164))
5356 Check component A9/1y1 (AIRmatic pressure release valve).
Suspension, AIRmatic (LF2)
(R (251),M (164))
5357 Check component A9/1y1 (AIRmatic pressure release valve).
AIRmatic (SLF) (E (211),CLS
(219))
5350 A9/1y1 (AIRmatic pressure release valve): Open circuit
AIRmatic (SLF) (E (211),CLS
(219))
5353 A9/1y1 (AIRmatic pressure release valve): Ground cable Short
circuit to GND
AIRmatic (SLF) (E (211),CLS
(219))
5354 A9/1y1 (AIRmatic pressure release valve): Ground cable Short
circuit to POS
五、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
1 X
A1685452928 插片插座壳 1 所有车型系列的插片插座壳 X
A1643201204 压缩机 1 车型系列 164 X
A2213201704 压缩机 1 车型系列 221 X
A2513202704 压缩机 1 车型系列 251 X
A2513202004 压缩机 1 车型系列 251，带电子后轴水平高度
调节（EHNR）
X
A2113200304 压缩机 1 车型系列 211 X
操作号与损坏代码
容 时间 损坏代码 提示
54-9204 修理用于....的电线 59073 22
空气悬挂系统的压缩机，如有
要进行更换
59073 22

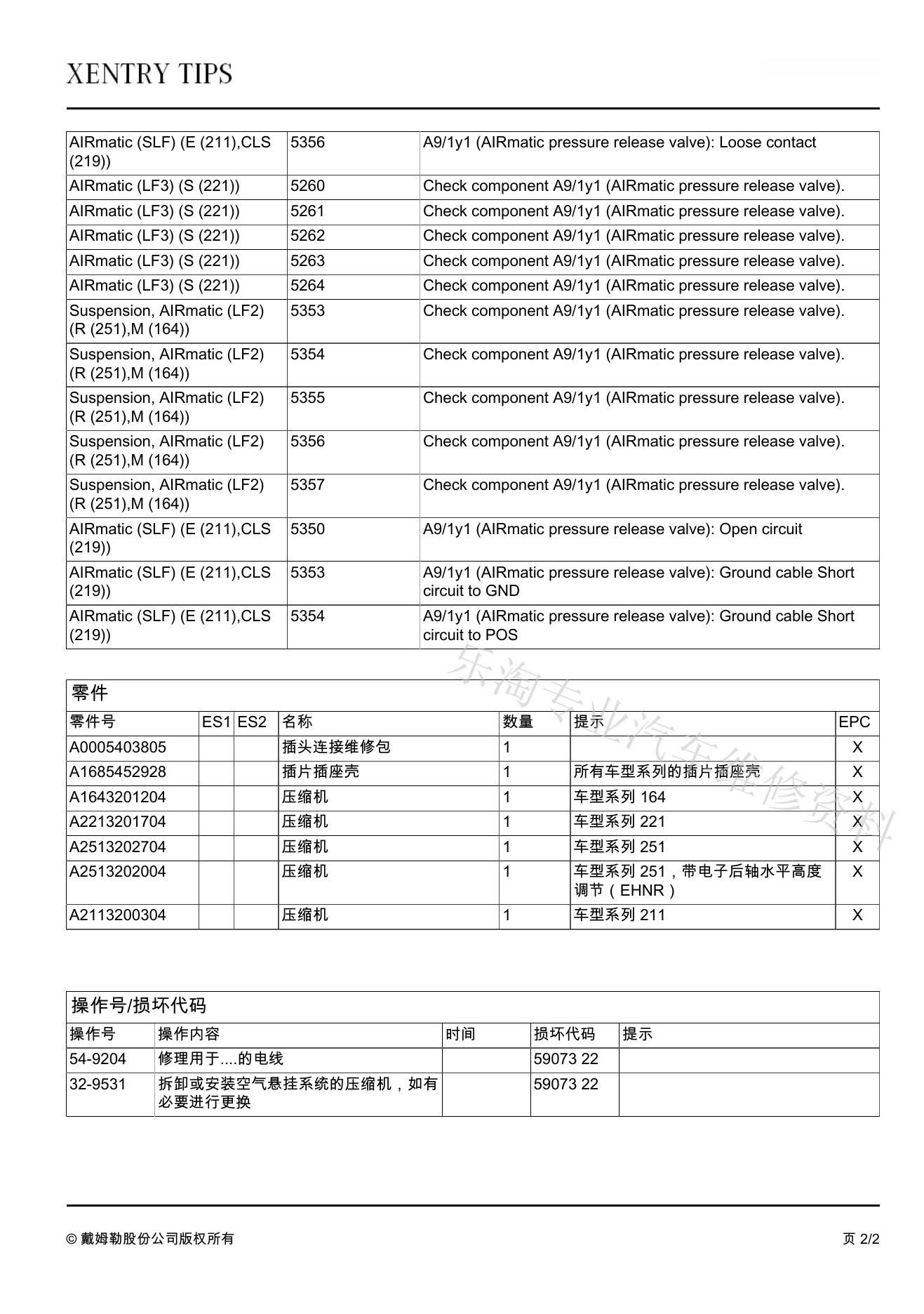

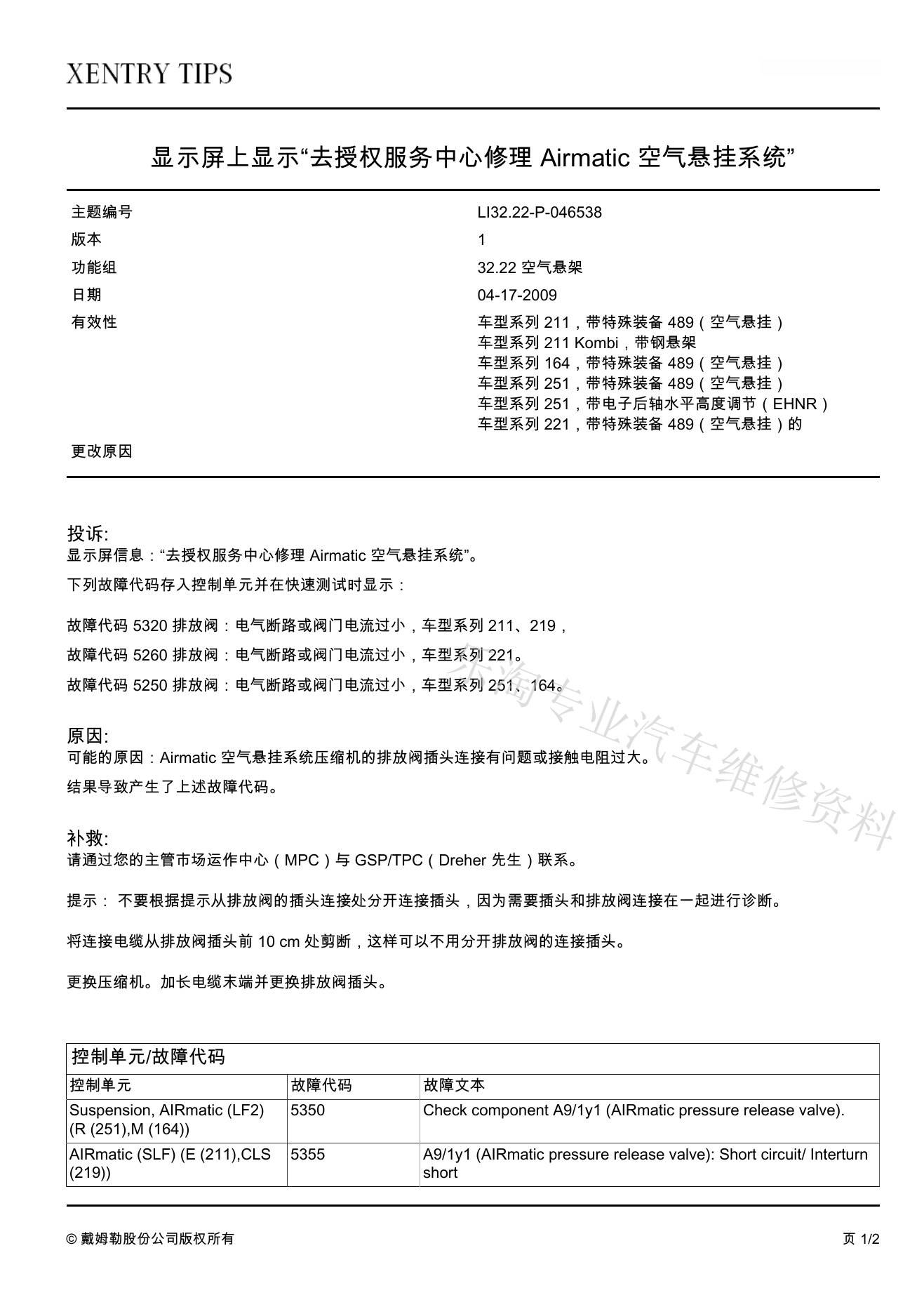

6、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
