奔驰W212仪表台总成拆装：中控、转向柱、线束风道与安全气囊

W212仪表台拆装涉及仪表、中控主机、手套箱、转向柱区域、风道、主线束和乘客安全气囊连接。遗漏固定点或线束会造成昂贵的内饰和电气损伤。

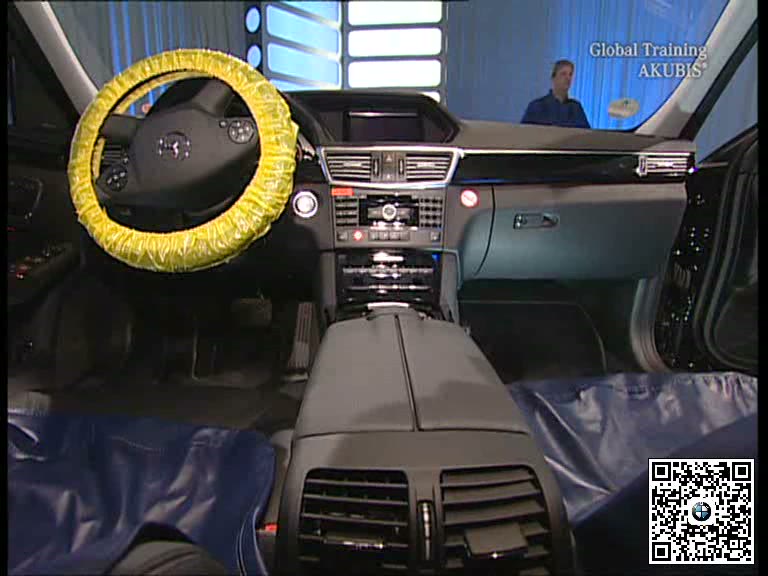

作业前必须按约束系统要求断电并等待，同时保护座椅、门槛、方向盘和车门开口。仪表台总成应由多人配合移出。

一、安全断电并拆卸外围内饰

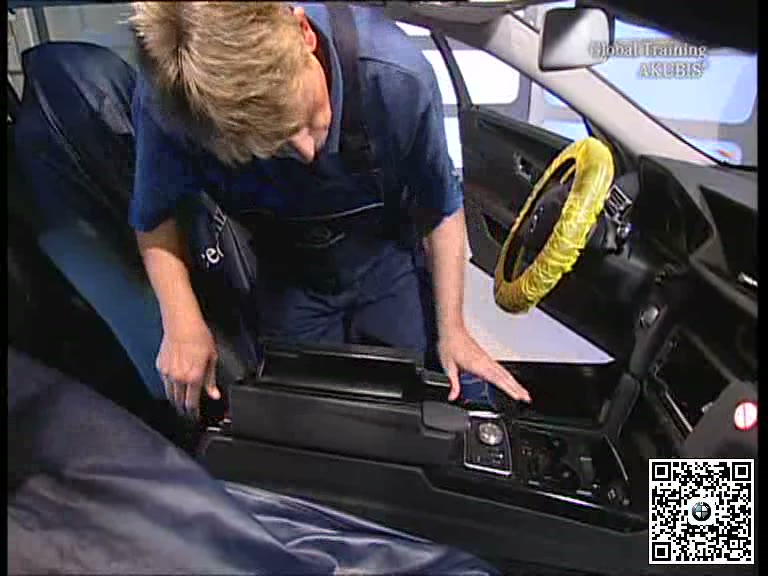

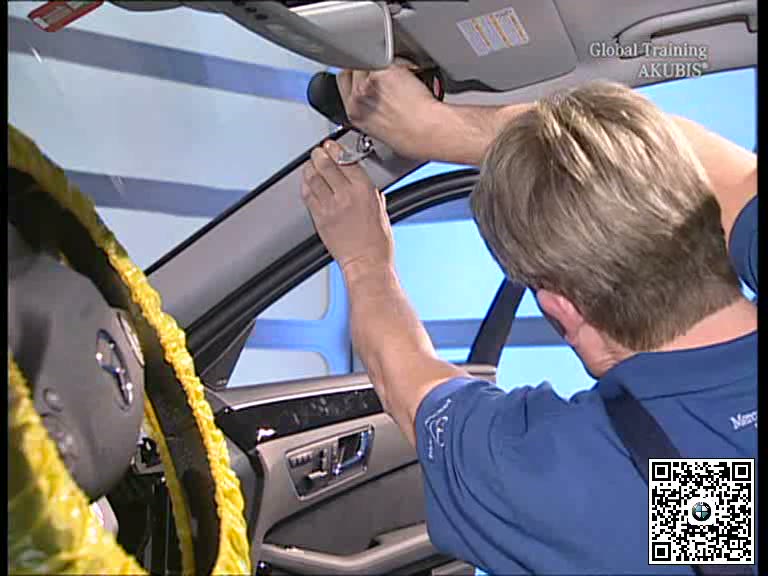

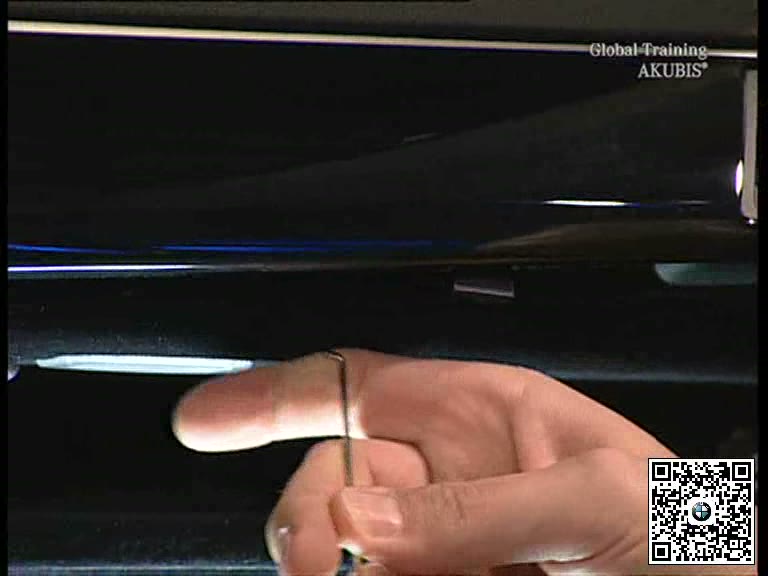

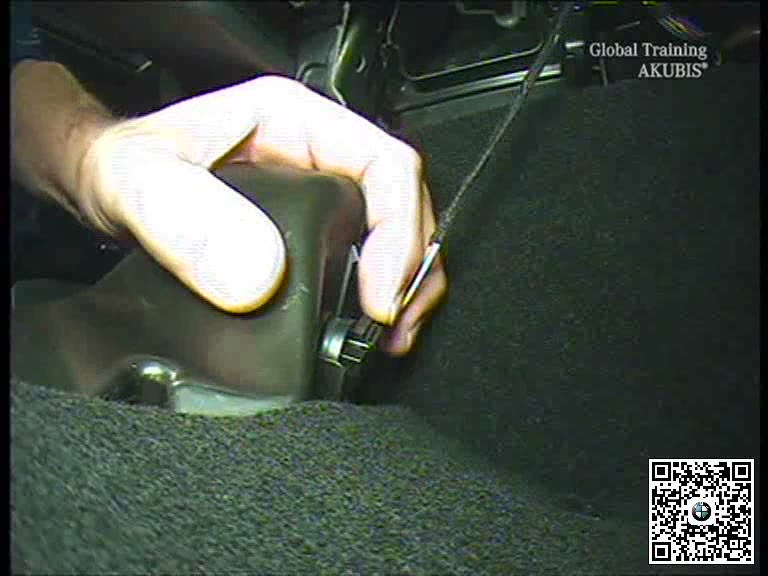

关闭点火开关，按安全气囊规定断开电源并等待，拆下仪表台侧盖、脚部空间、手套箱和外围饰板，分类保存固定件。

二、拆除仪表、中控和转向柱部件

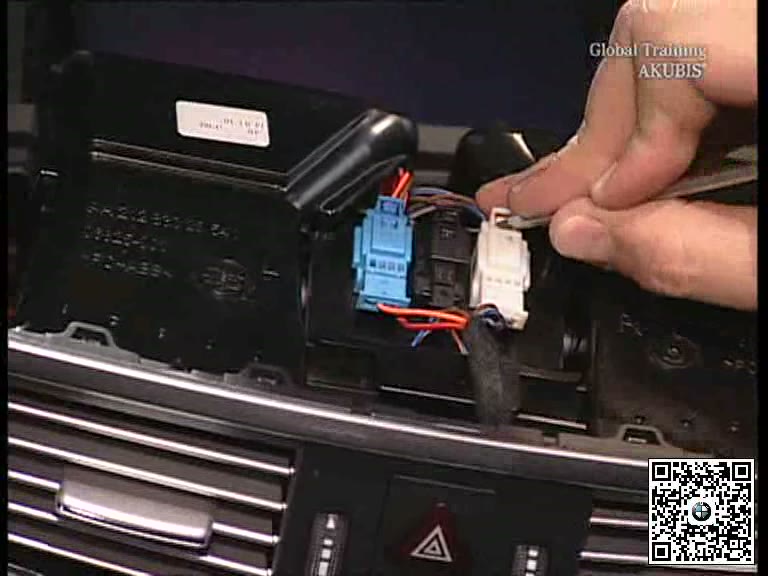

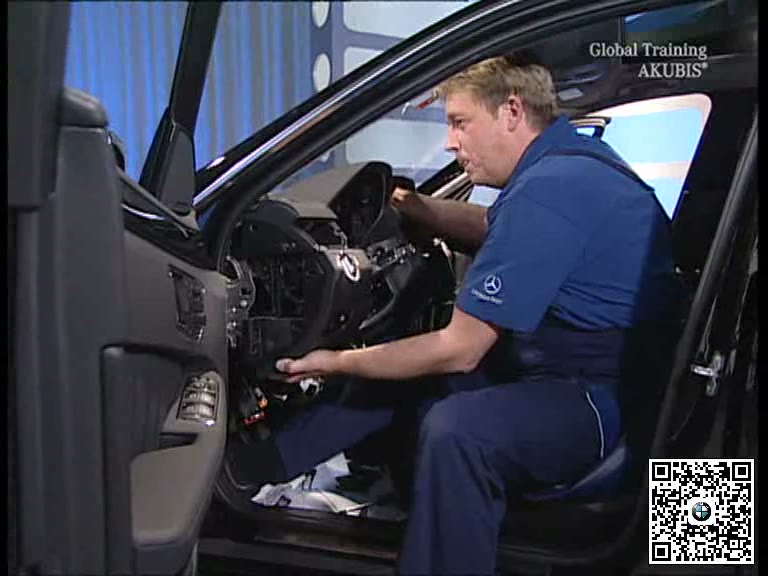

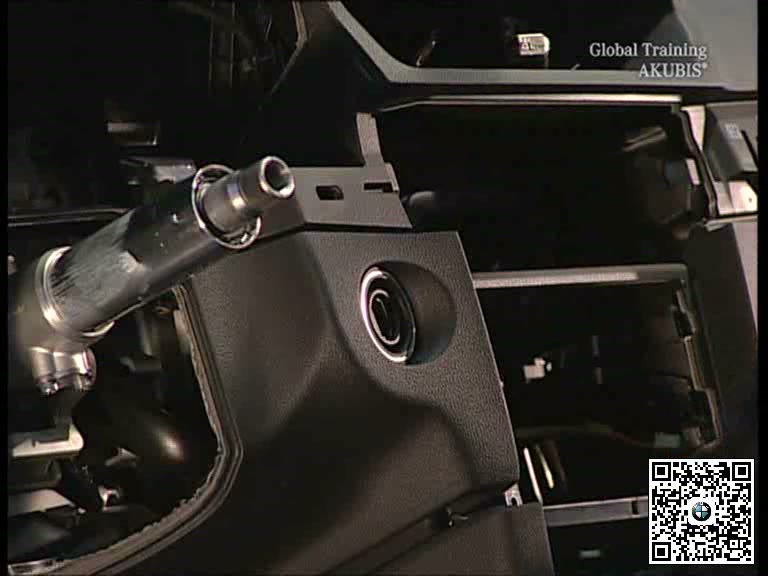

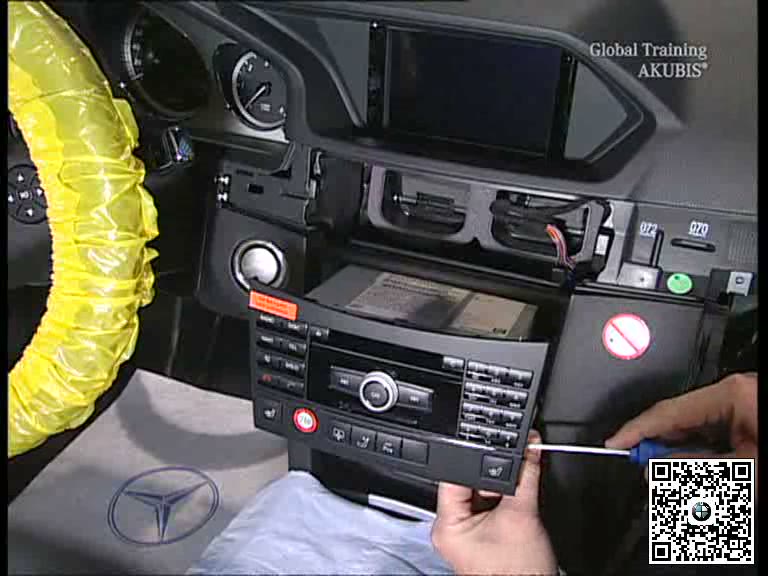

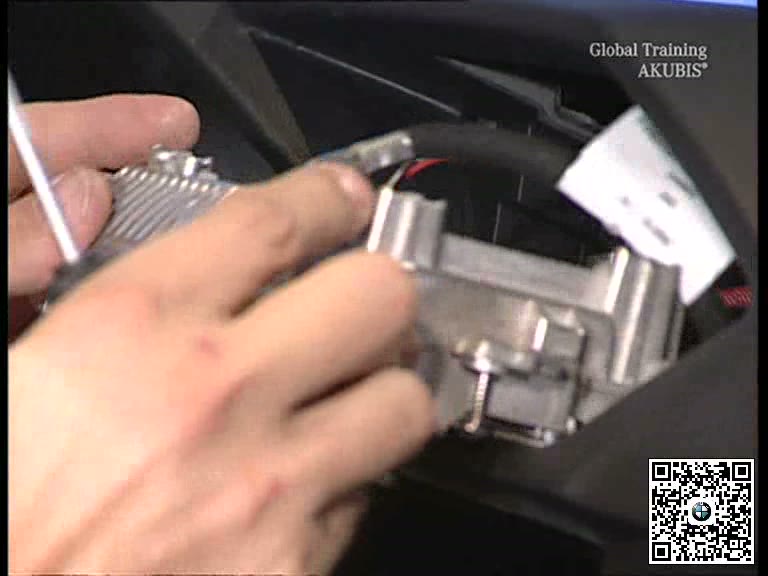

依次移出仪表、COMAND及空调相关组件，按维修要求处理方向盘或转向柱周边。插头解除锁止后标记位置。

三、释放主固定、风道和线束

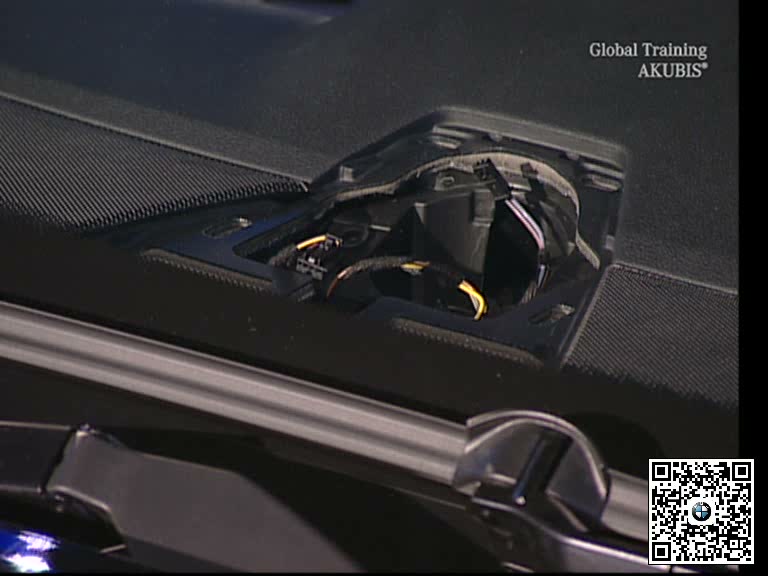

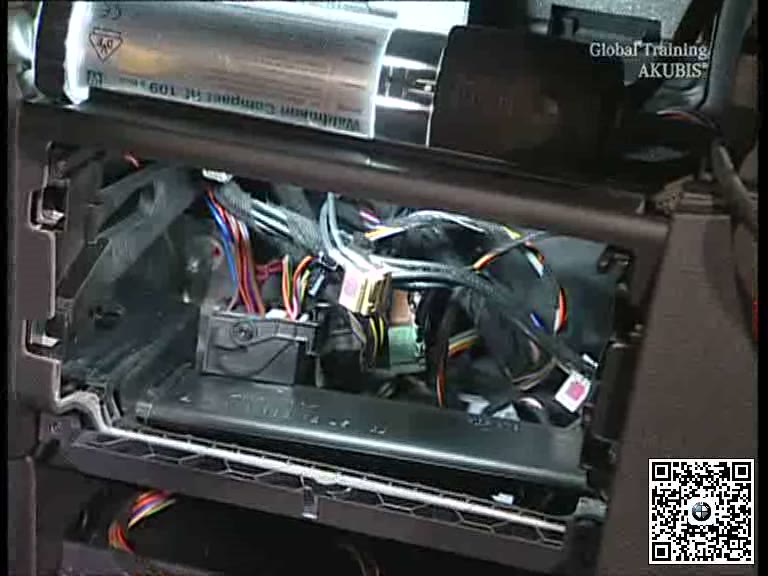

检查仪表台上部、侧部、中央支撑和下部固定点，断开接地线、风道、线束卡扣及安全气囊相关连接，移出前再次沿周边确认。

四、多人移出并完成装复检查

由多人平稳抬出总成，避免端部碰伤车门和立柱。装复时先定位主固定，再恢复风道、线束和模块，最后检查间隙、功能与故障码。

五、完工检查要点

• 已按安全气囊要求断电和等待。
• 所有插头、卡扣和固定件有明确位置记录。
• 主线束、风道和接地连接完整恢复。
• 仪表、空调、多媒体和约束系统诊断正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
