奔驰制动时后轮制动器发出吱吱声 (Refer to GI42.10-P-046116, V3)：LI42.10-P-049616

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

制动时后轮制动器发出吱吱声。

二、原通告列出的可能原因

摩擦振动

三、检查与补救步骤

1. 再现制动时的吱吱声，确定噪音是由后轴产生的。

要时请人帮忙确定噪音的发出位置。

2. 检查制动摩擦片是否活动自如。

洁槽面。

洁该部位。

上新制动摩擦片。

带代码 494 或 494 + 165

5. 去除各外部制动摩擦片的防护箔（见图 2）。

上新制动摩擦片。

制动钳。此时不得损坏外部制动摩擦片的粘贴膜。

8. 通过踩踏制动踏板使制动摩擦片贴紧，然后用力踩踏制动踏板将粘贴膜压到制动踏板上，以获得最好的固定效果。

提示：

执行专门的“磨合程序”。

器的吱吱声。

附件

文件 描述

Bild 2.JPG 撕下防护箔

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 005 420 42 20 制动摩擦片 1 带代码 494、带代码 494 + 165 X

A 006 420 61 20 制动摩擦片 1 不带代码 494，不带代码 494 + 165//

将

提供

X

附件

文件 描述

Bild 1.JPG 带粘贴膜的制动摩擦片

操作号与损坏代码

容 时间 损坏代码 提示

42214 36

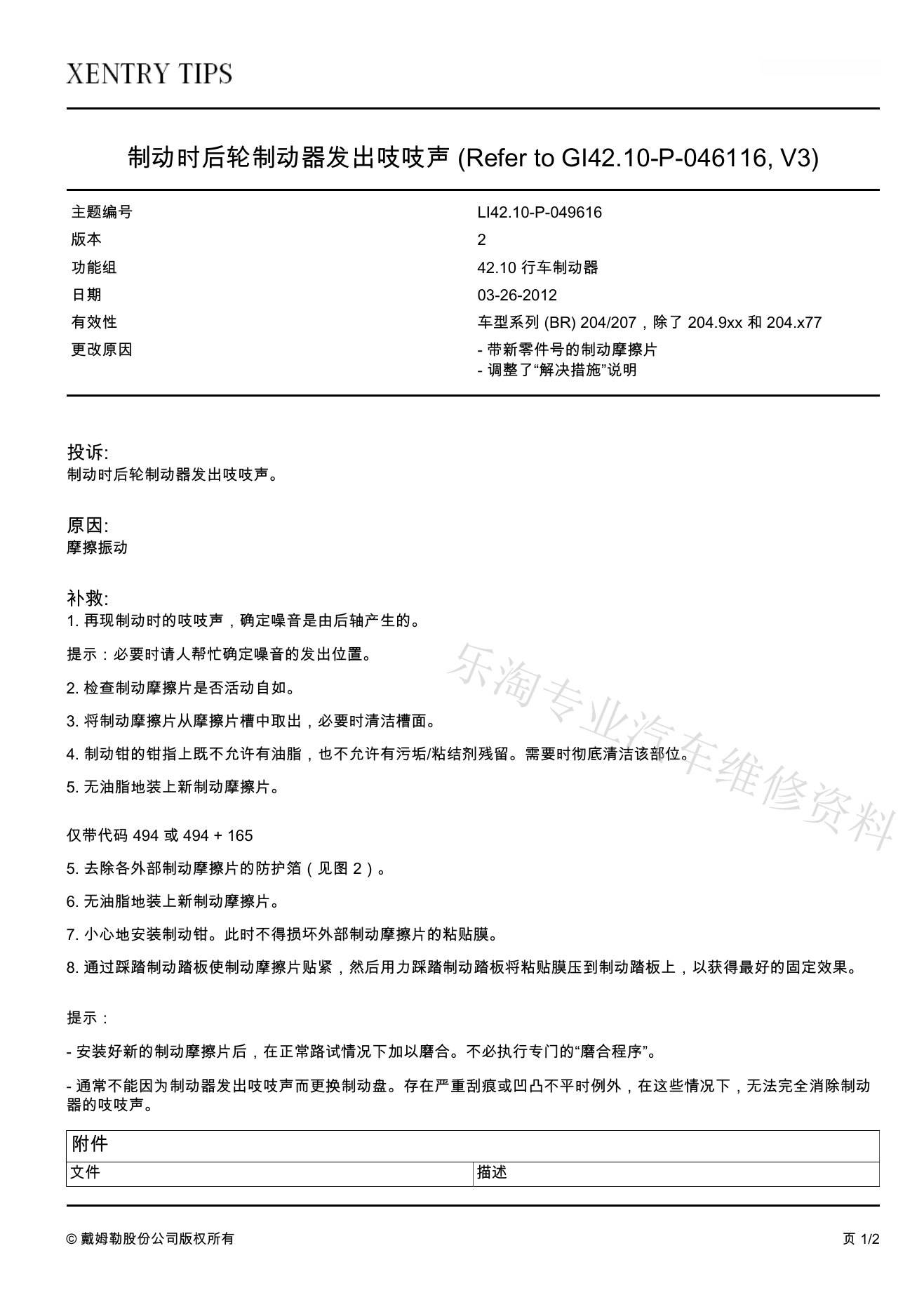

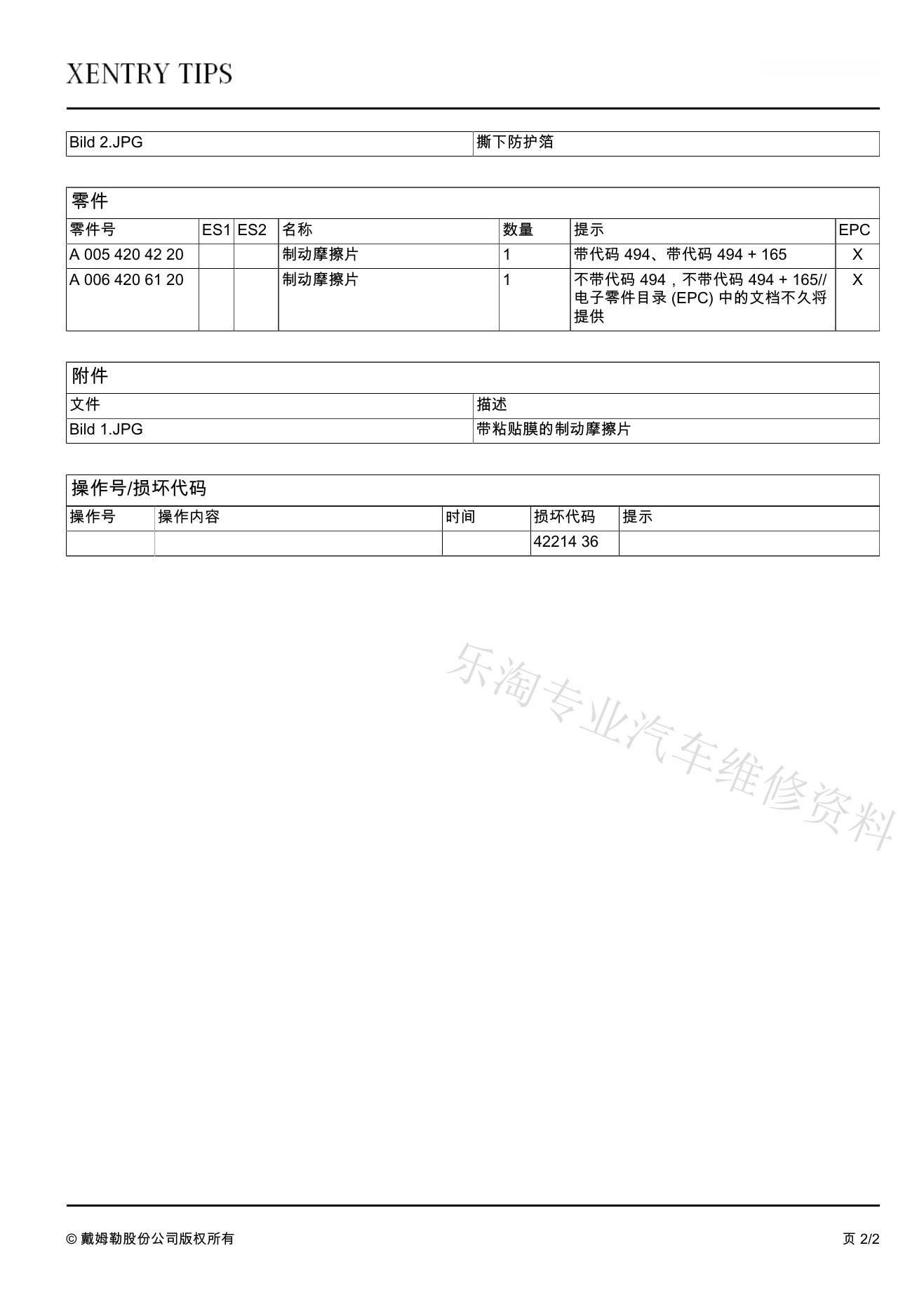

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
