奔驰S级W221底盘控制系统（二）

奔驰S级W221的制动、转向、悬挂和车身稳定系统共享轮速、转向角、横摆率及车身高度等信息。多个底盘警告同时出现时，应优先检查共同传感器、供电、搭铁和底盘网络。

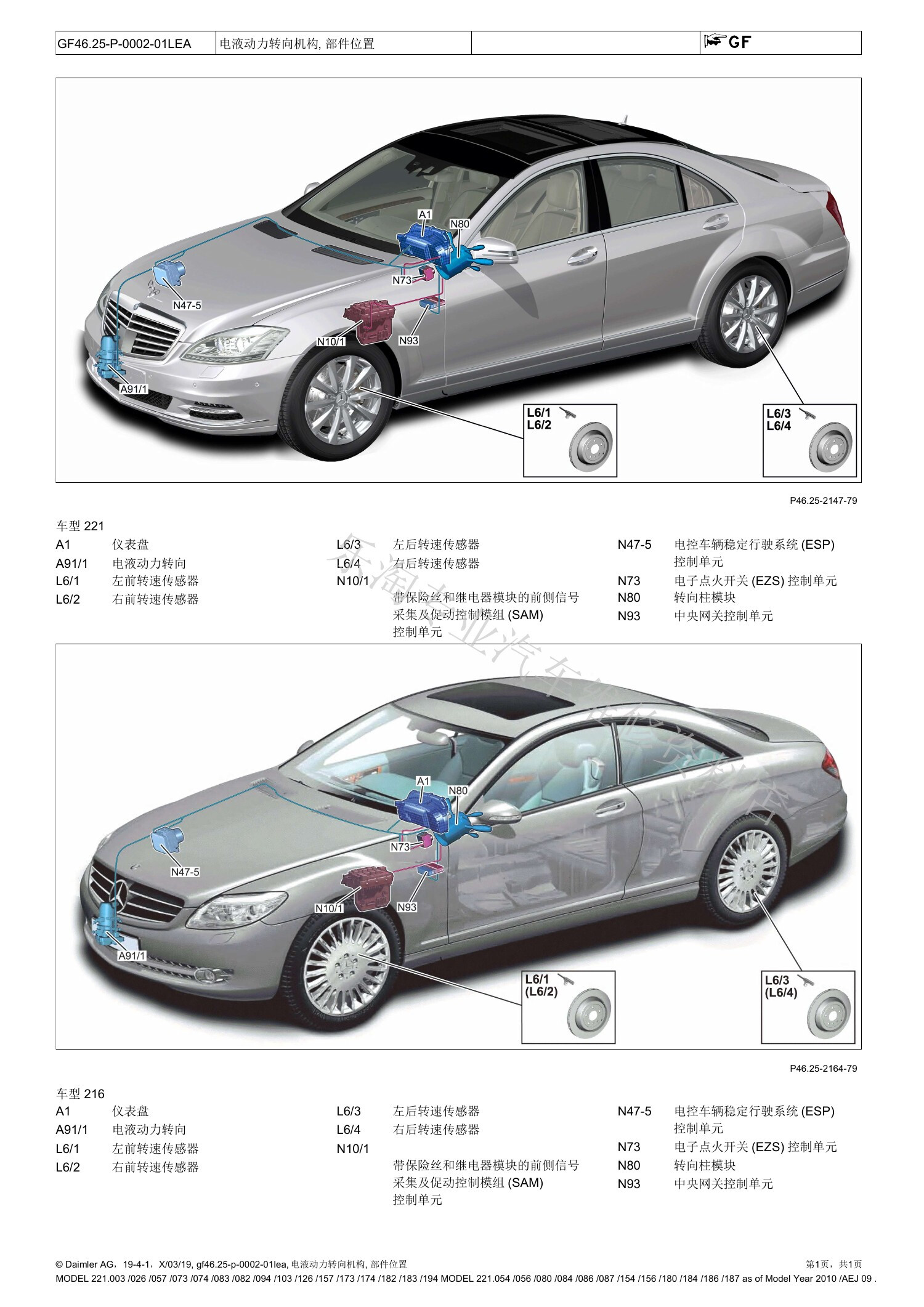

一、电液动力转向机构：部件位置

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

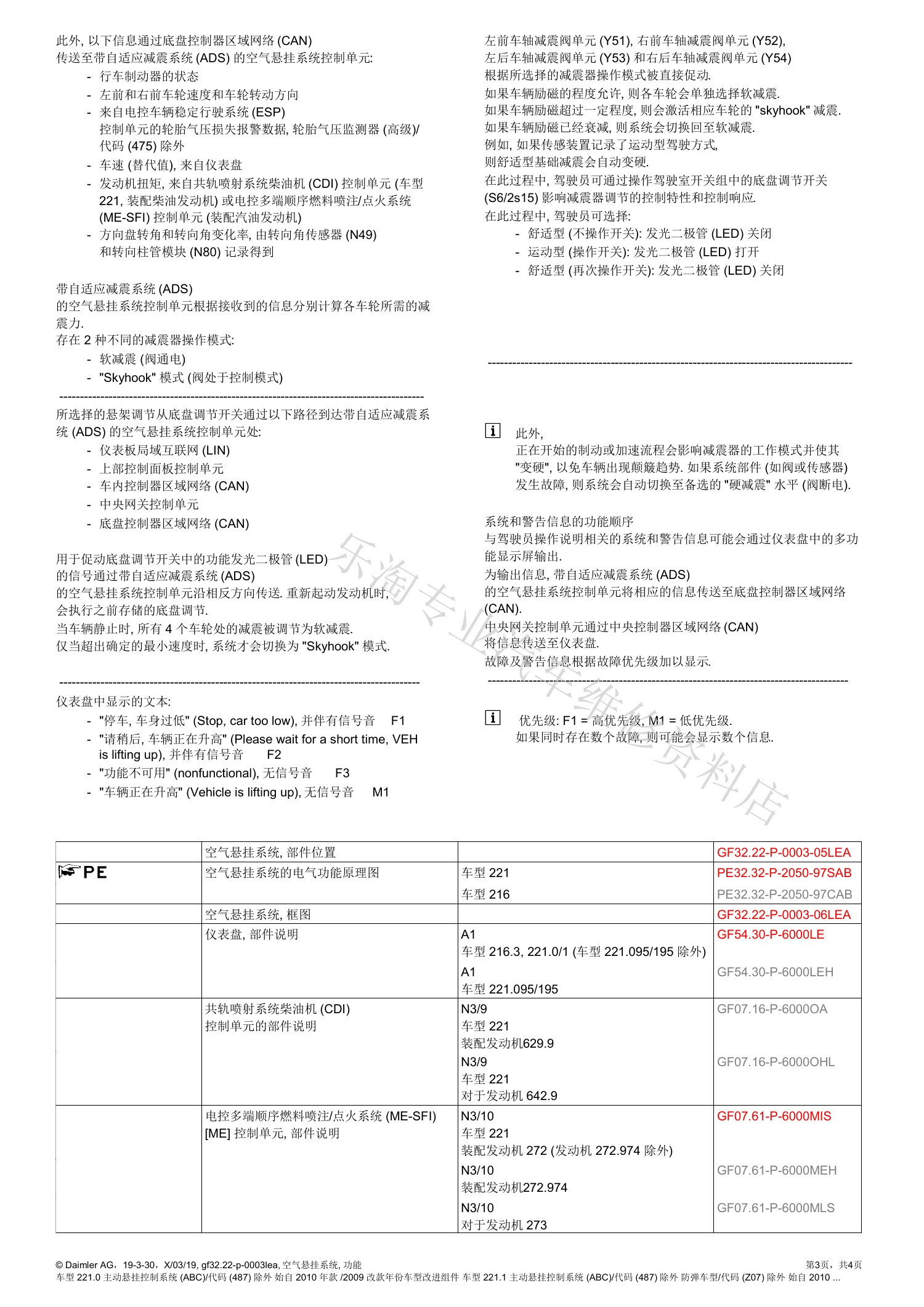

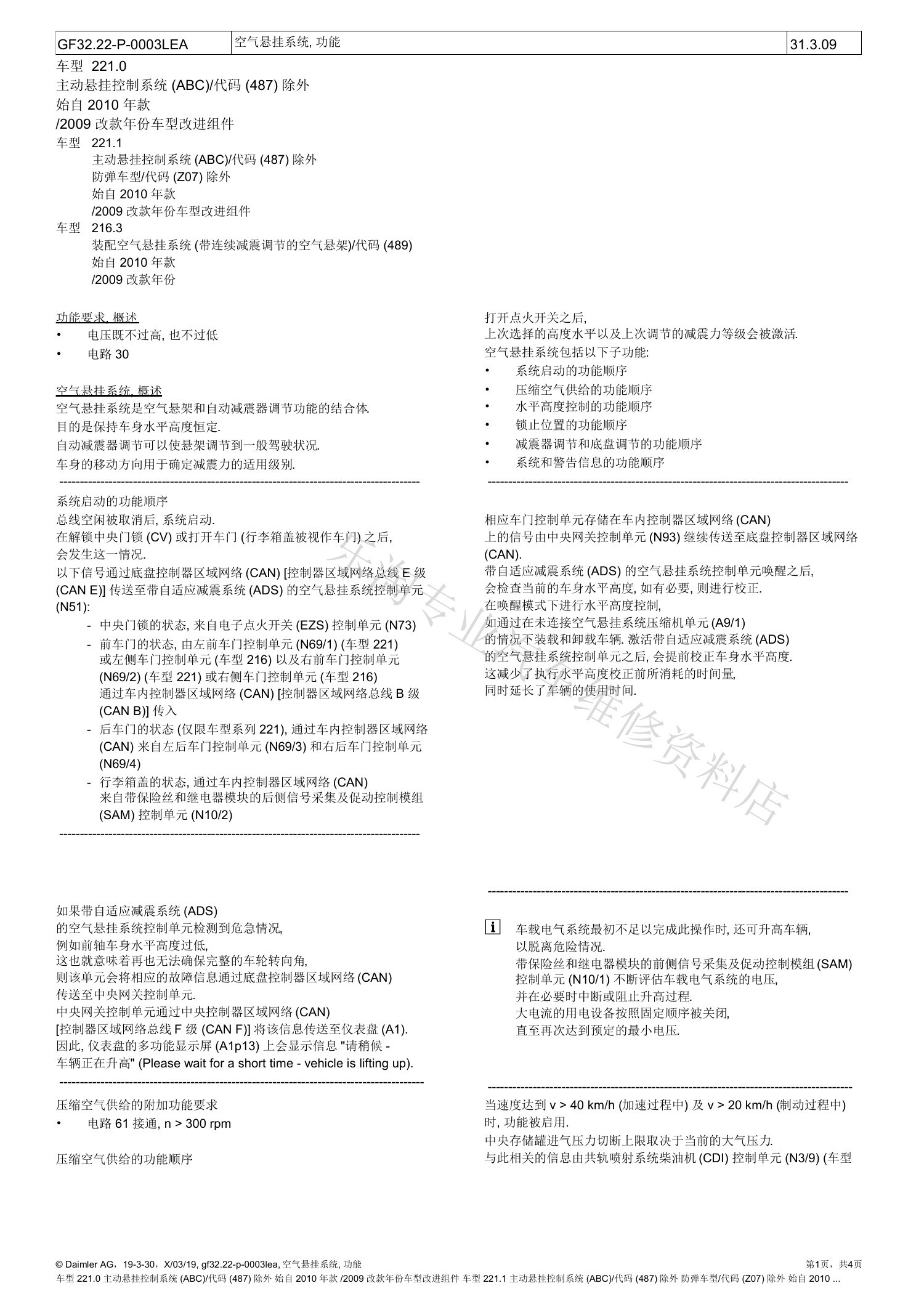

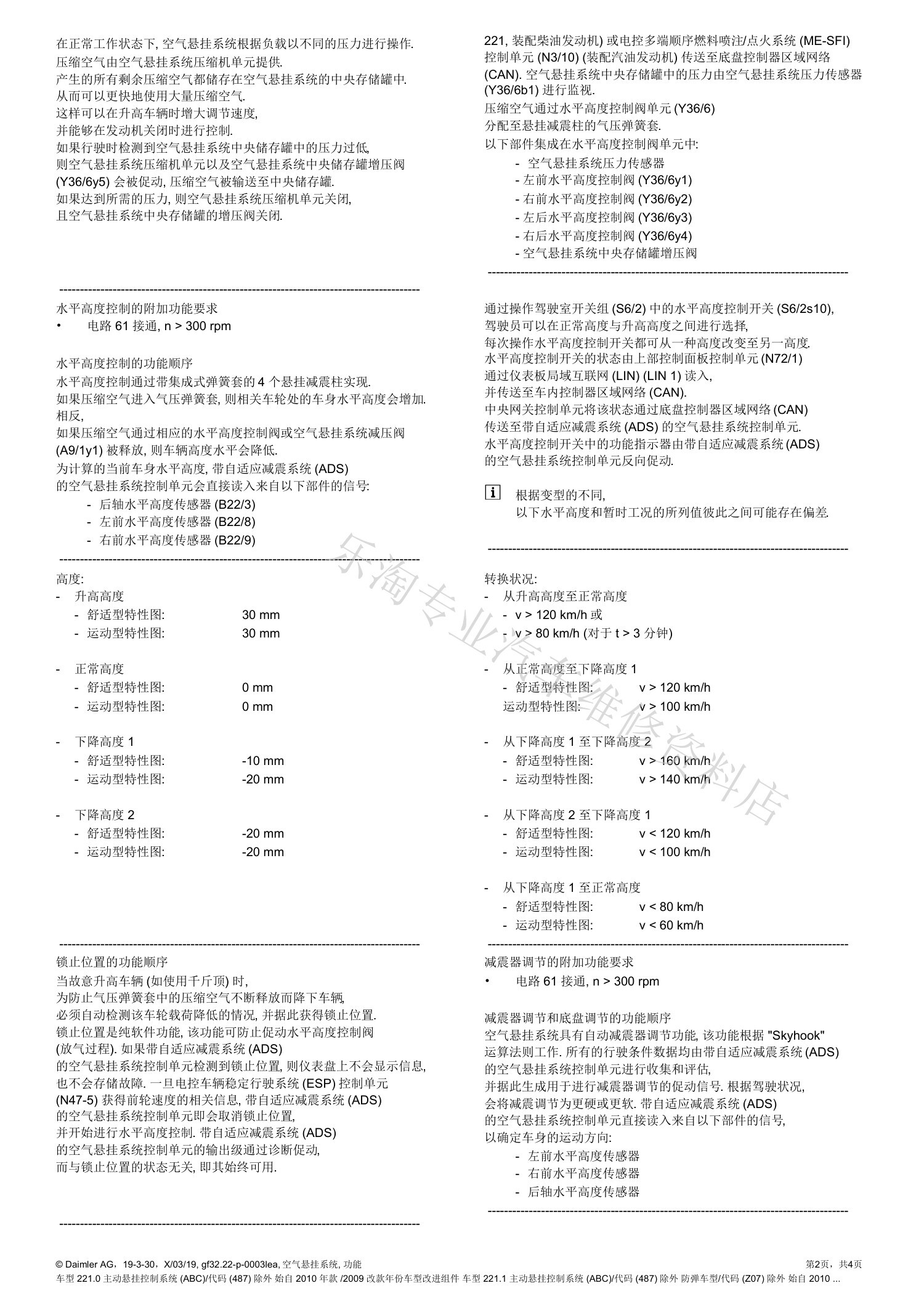

二、空气悬挂系统：功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

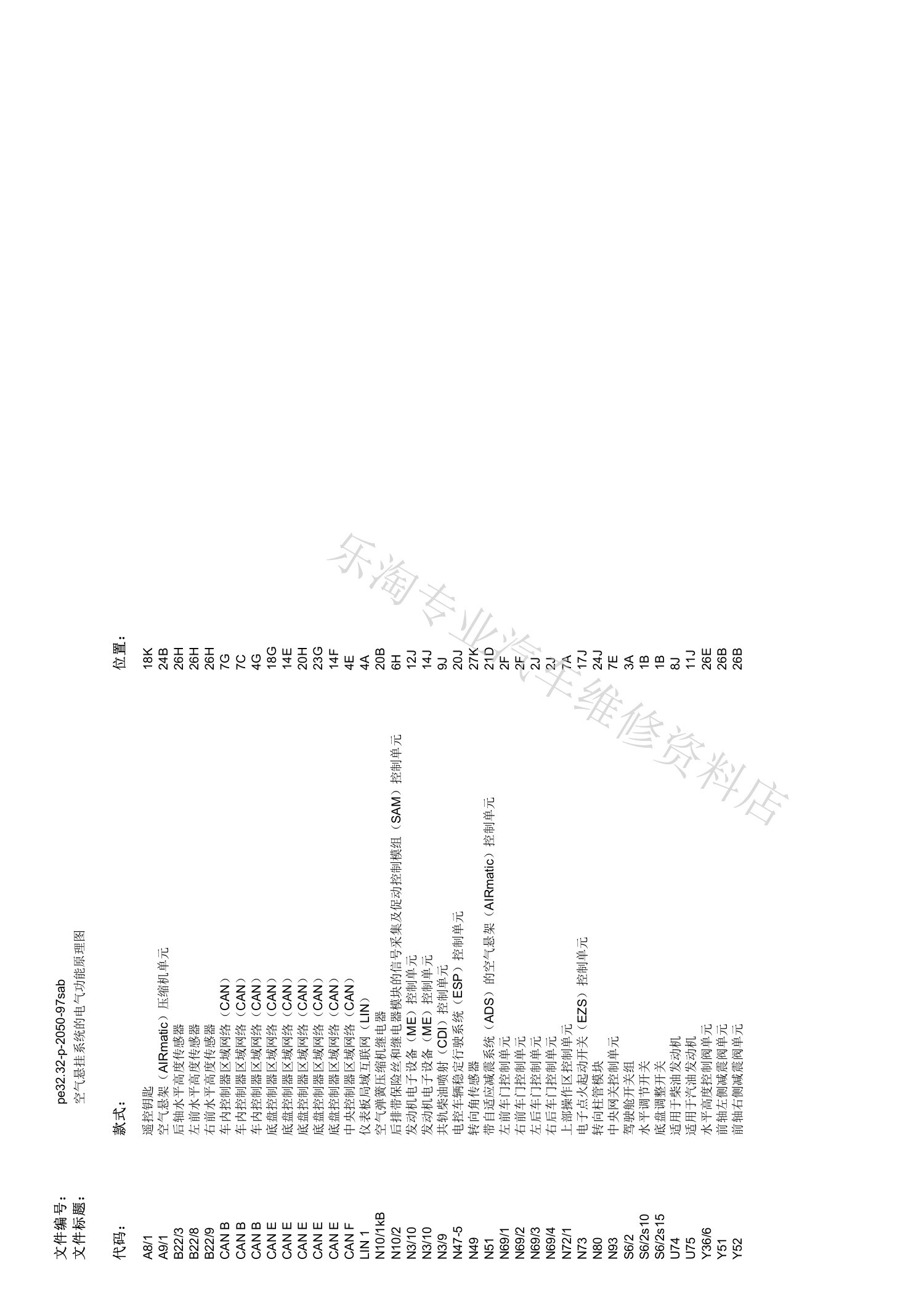

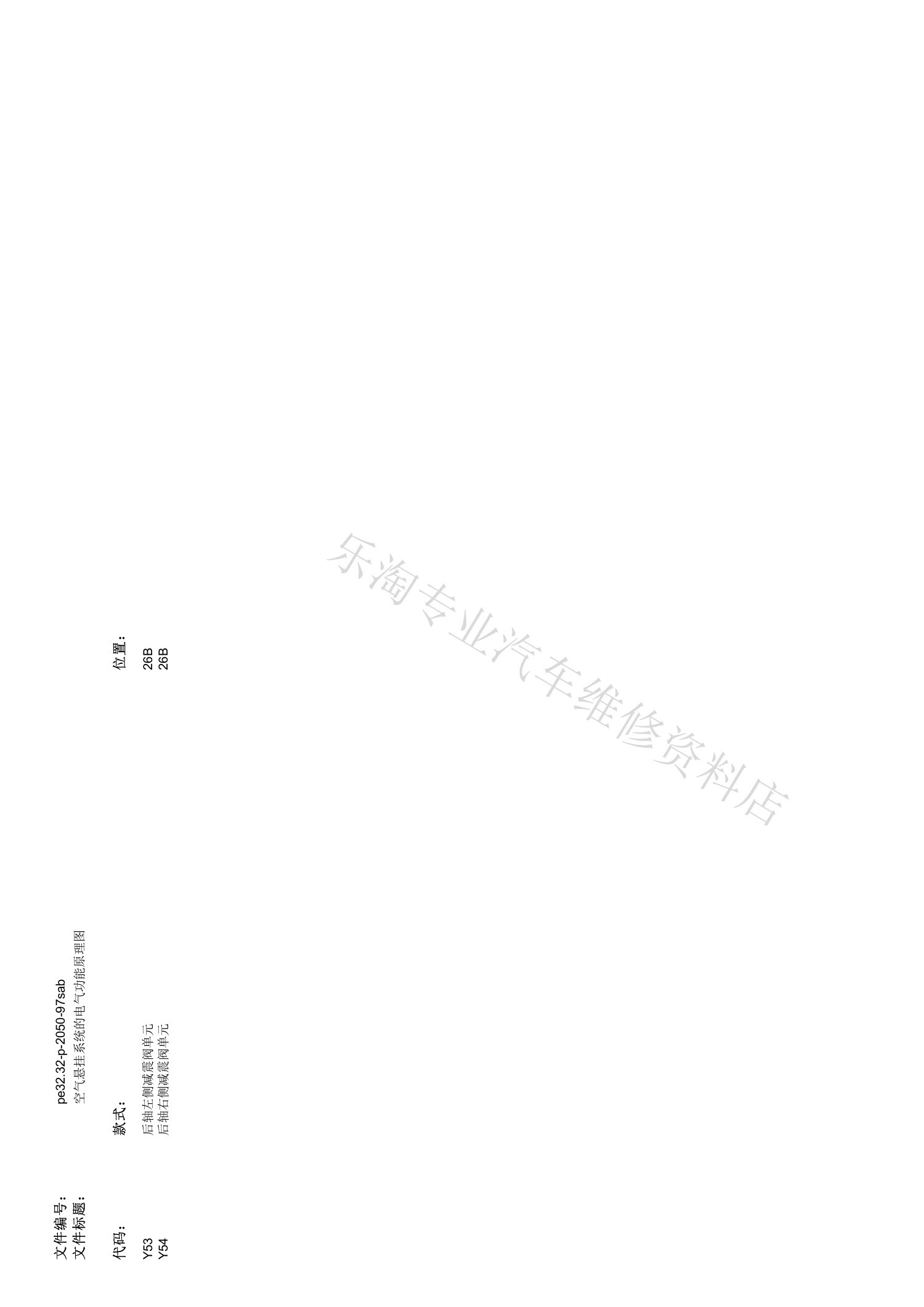

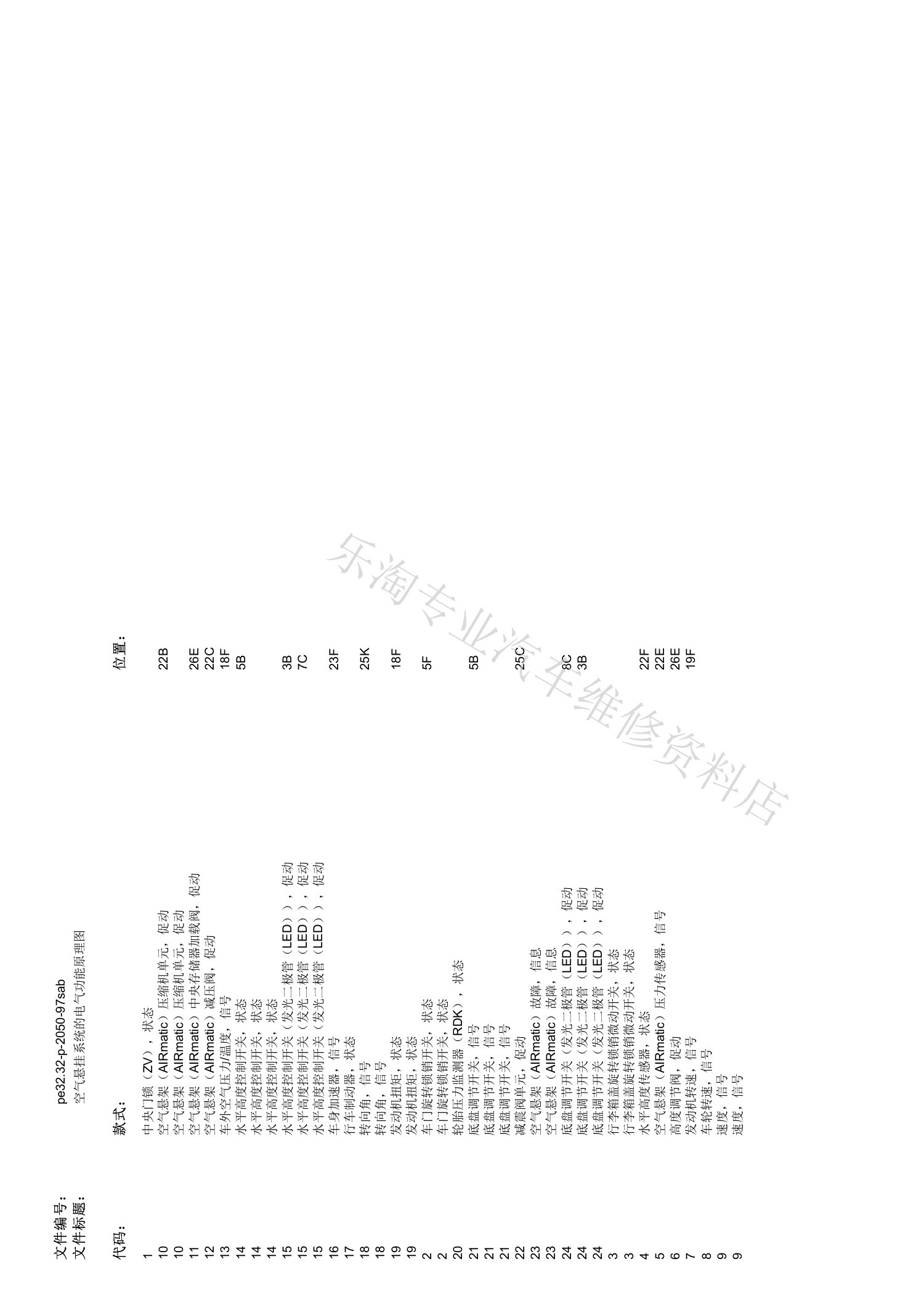

三、空气悬挂系统：电器原理图

图中给出了相关控制回路和信号连接，测量时应结合对应车型电路图确认端子与线色。

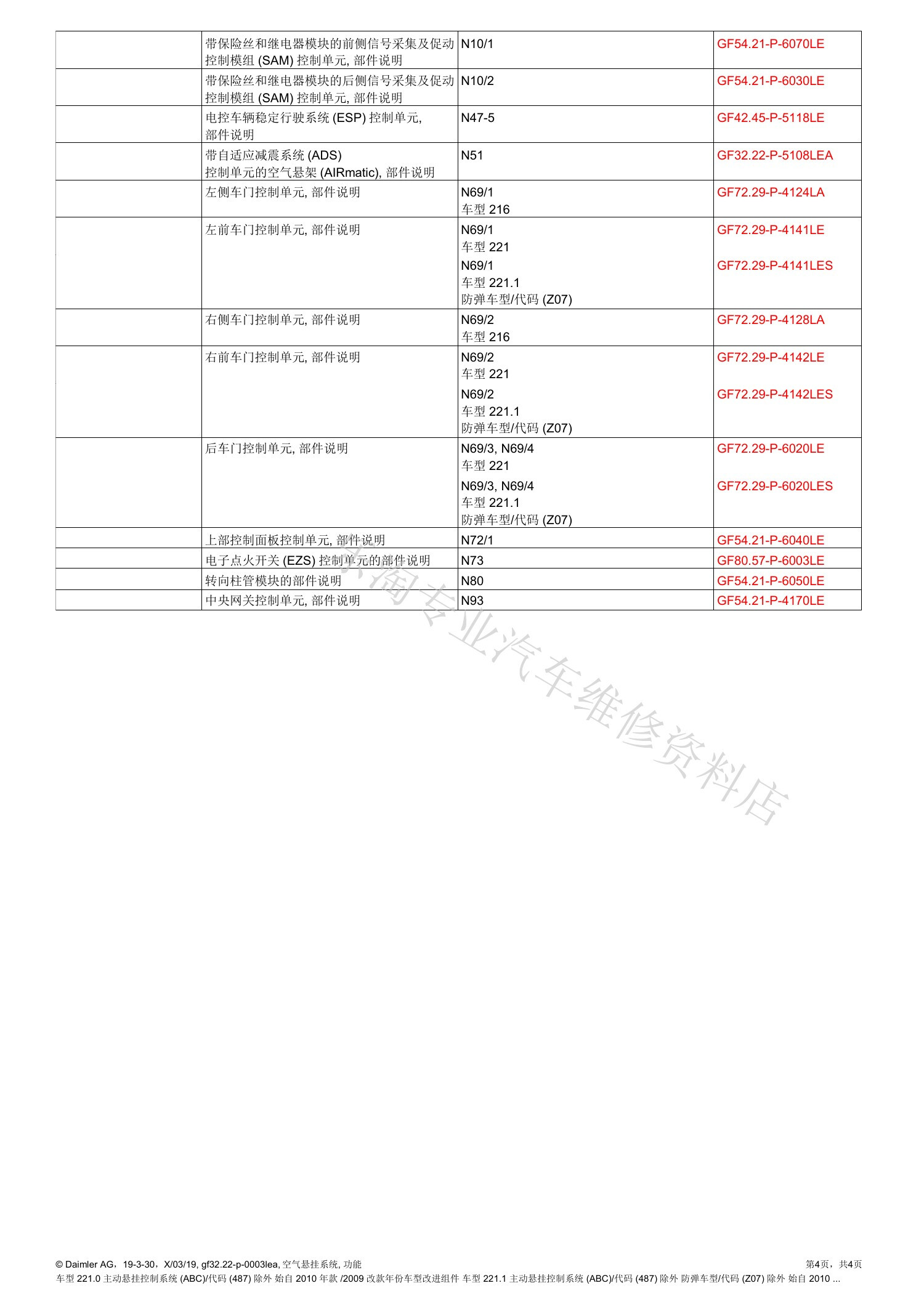

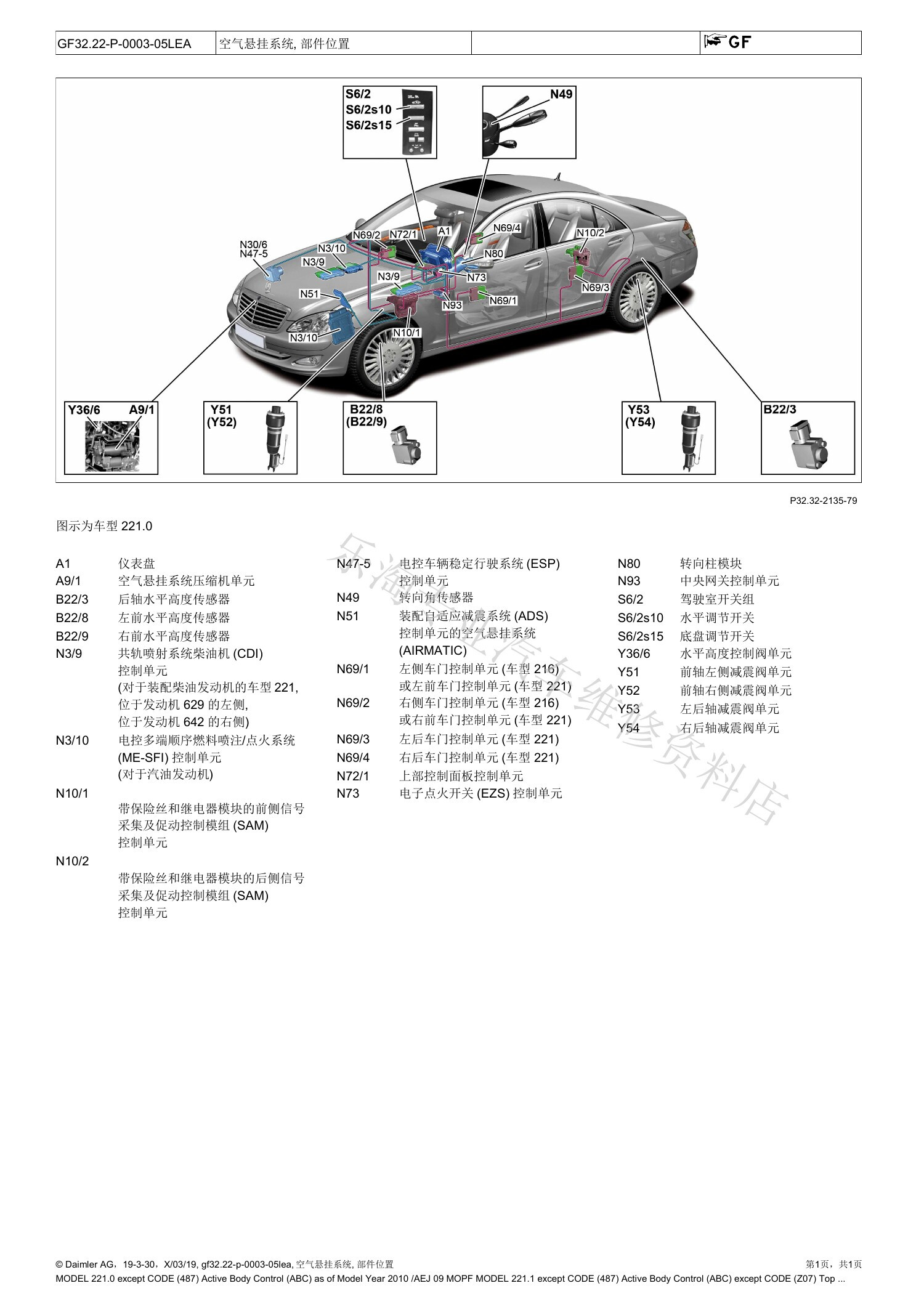

四、空气悬挂系统：系统位置概览

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

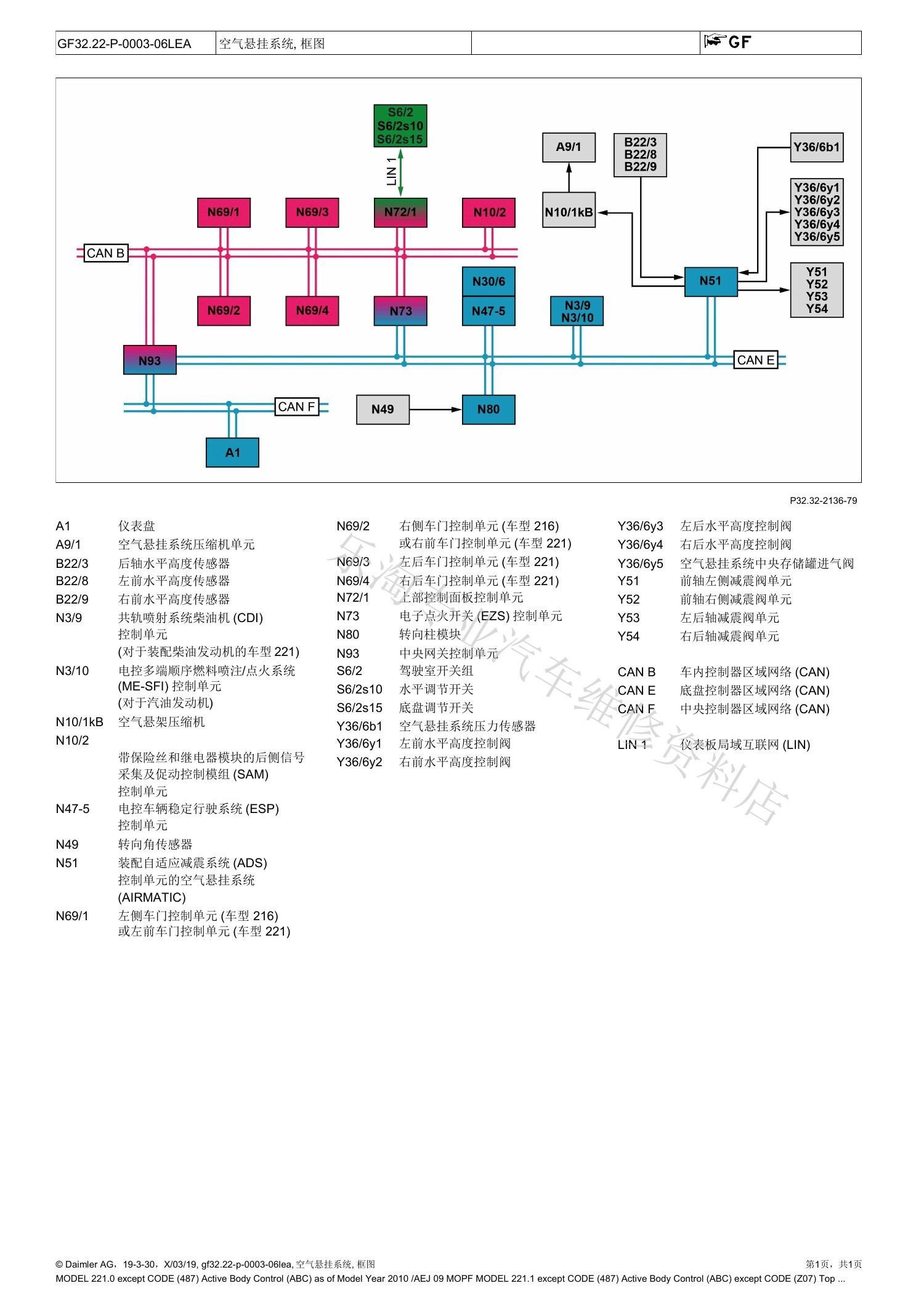

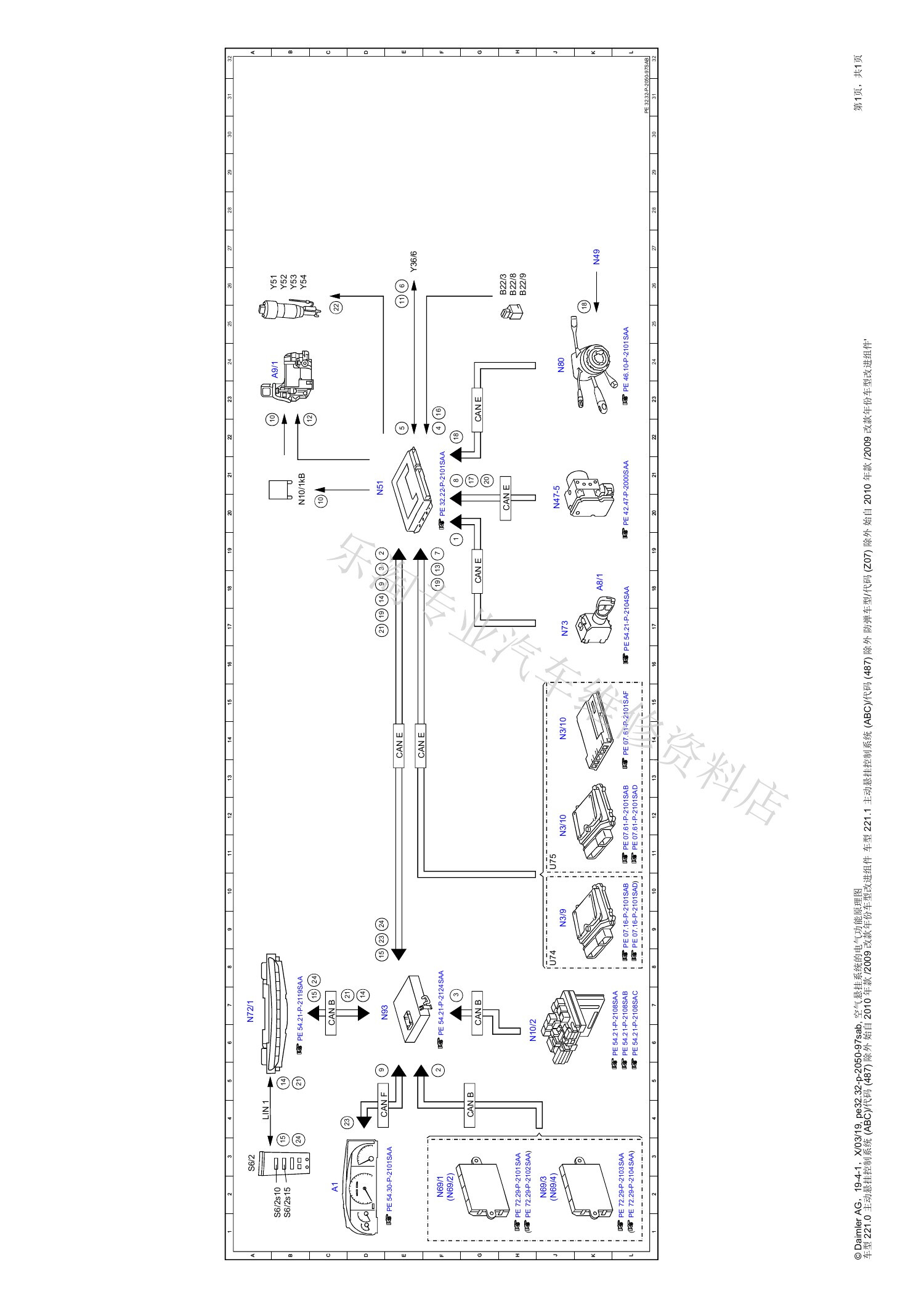

五、空气悬挂系统：系统图网络图

图中标出了参与控制的单元、网络分区和主要信号路径，可用于确定通信与控制关系。

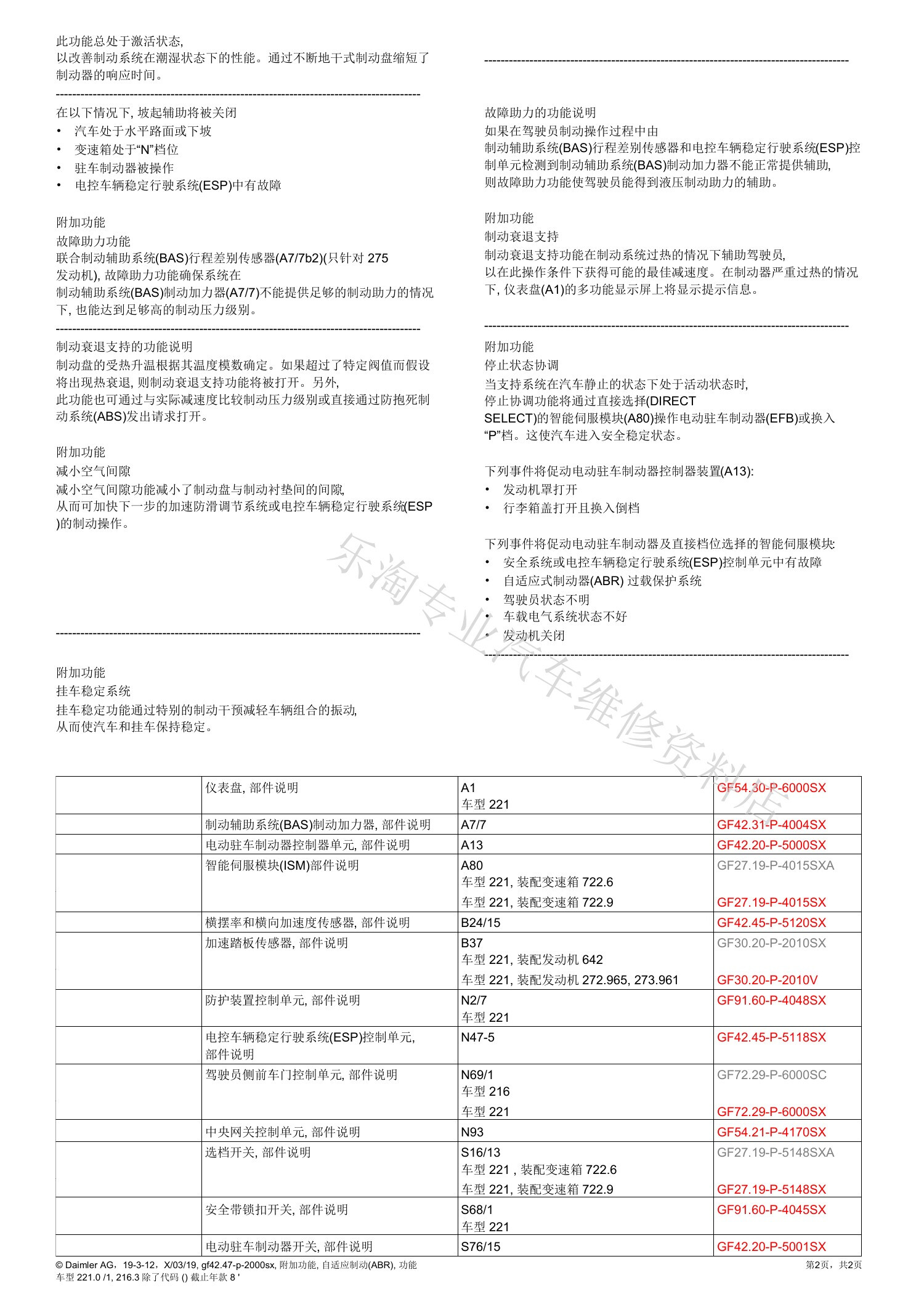

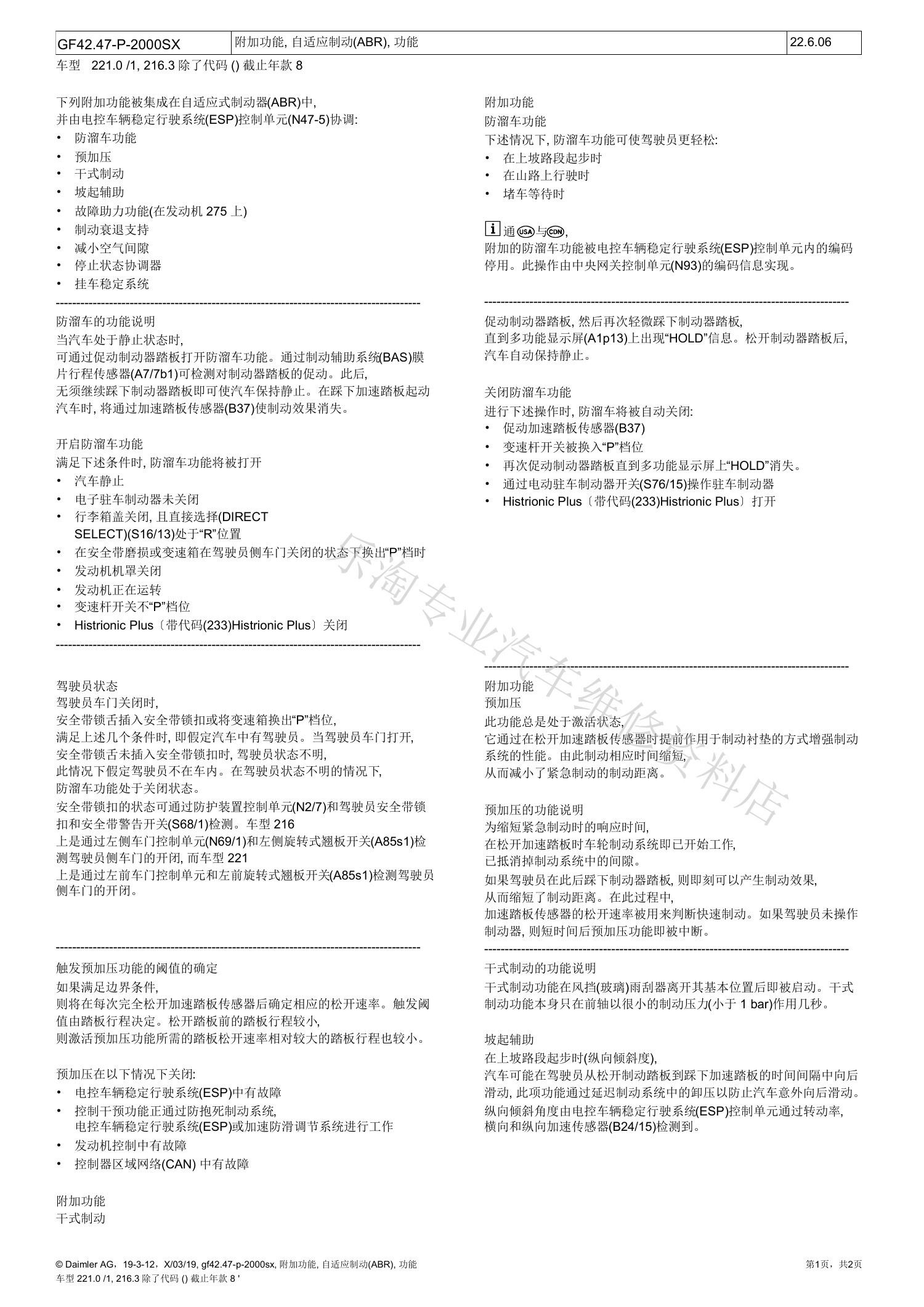

六、自适应制动 附加功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

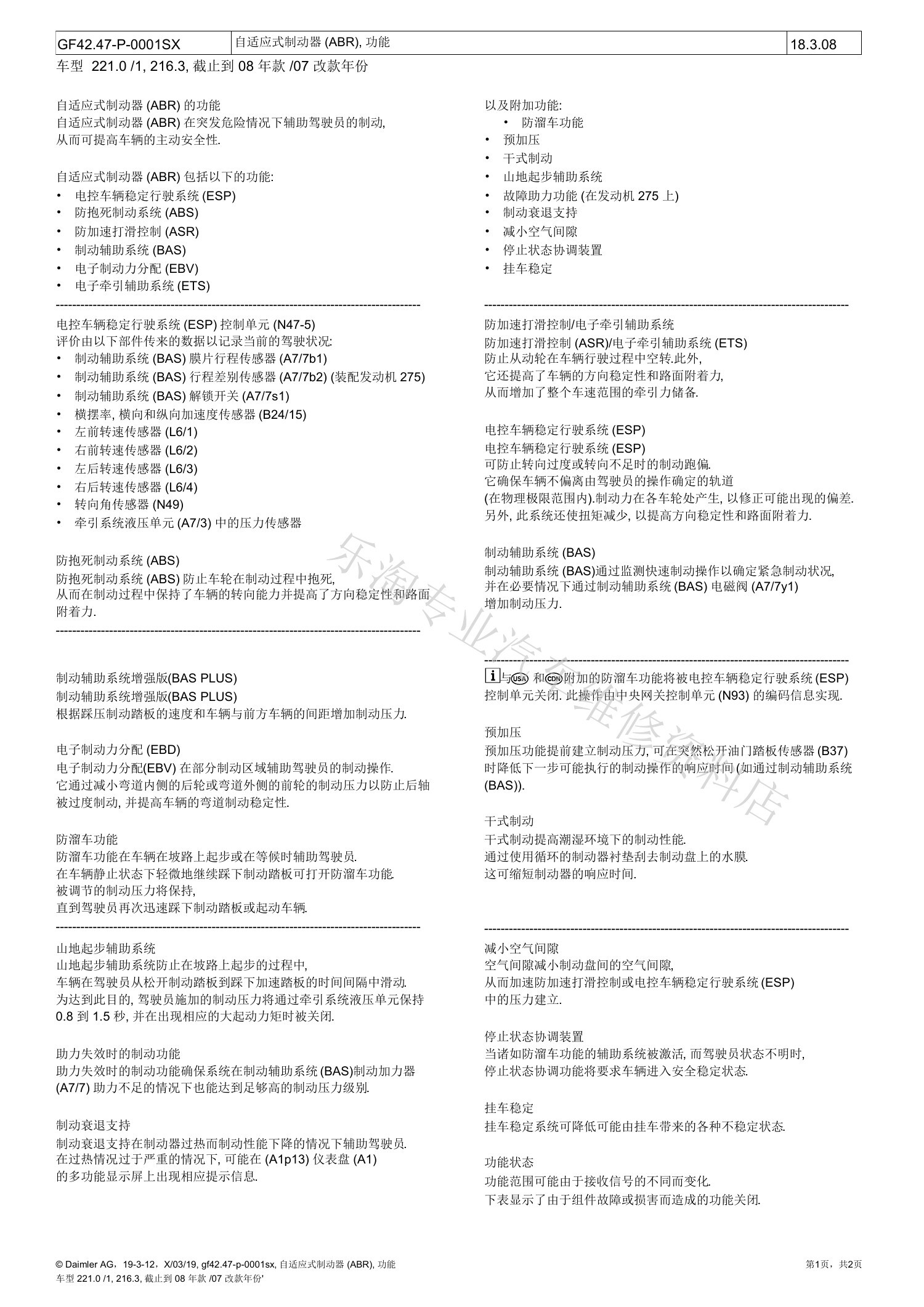

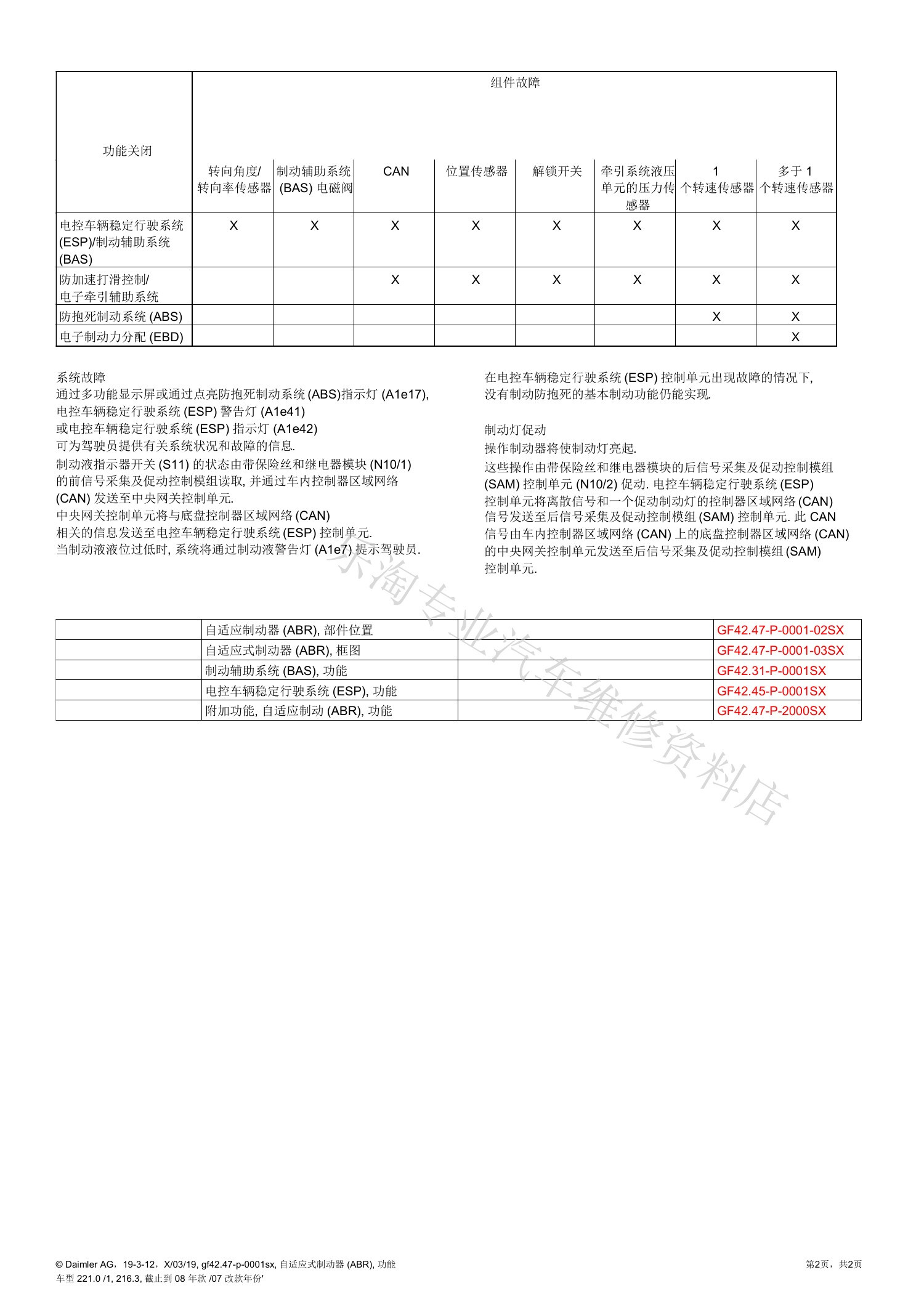

七、自适应制动器 功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

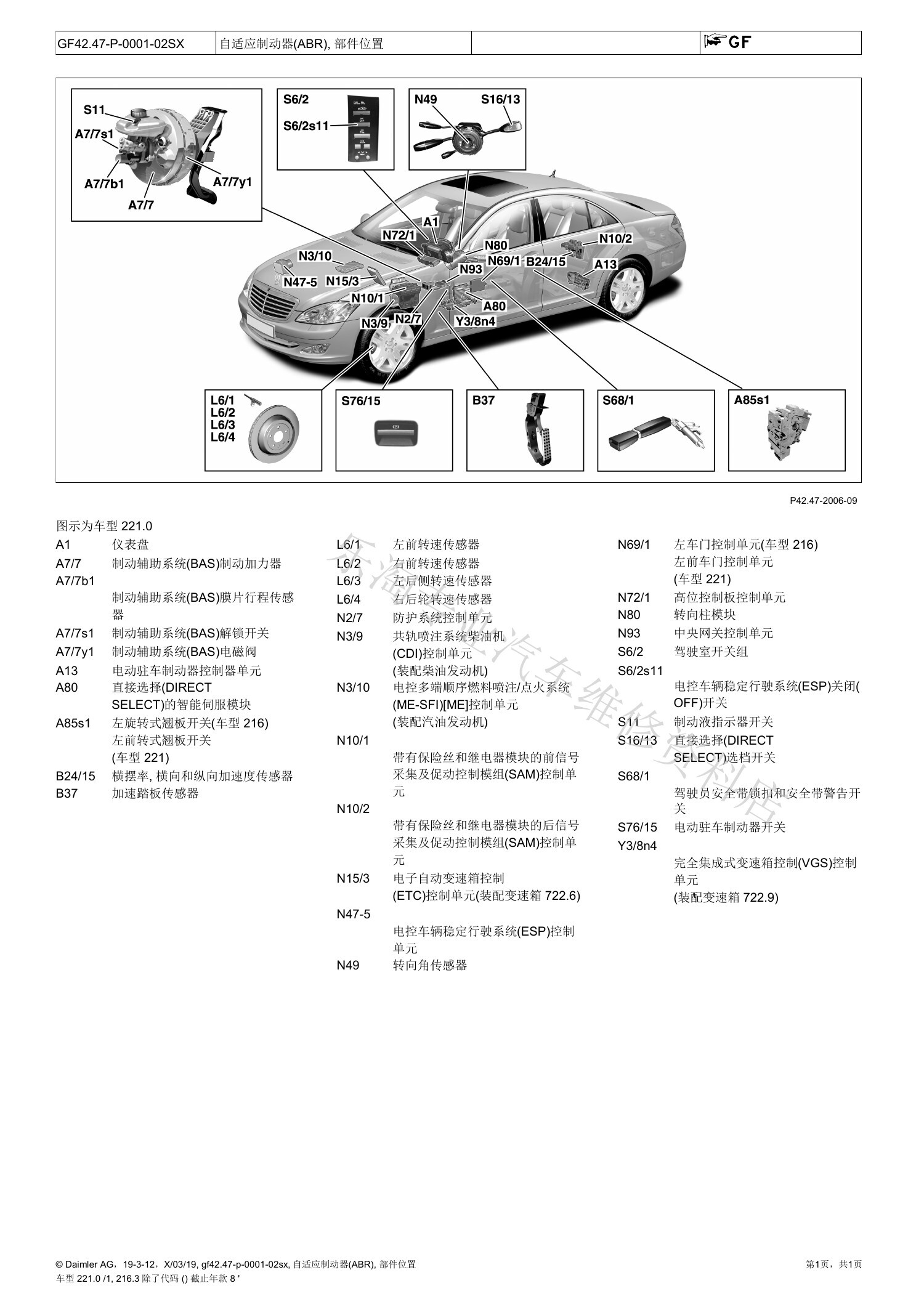

八、自适应制动器 部件位置

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

九、诊断使用要点

• 核对VIN、车型代码、生产日期和车辆装备。
• 先理解系统功能与允许条件，再查部件位置和线路关系。
• 结合故障码、冻结帧、规定值、实际值和实车测量。
• 涉及安全、高压、燃油、制动或转向系统时遵守厂家安全流程。
