奔驰S级W221驾驶辅助系统（二）

奔驰S级W221的驾驶辅助系统利用雷达、摄像头和驻车传感器识别车辆周围环境，并结合车速、转向和制动信息进行提示或干预。传感器遮挡、支架变形、环境限制和校准状态都会影响功能。

一、盲点辅助系统：部件位置

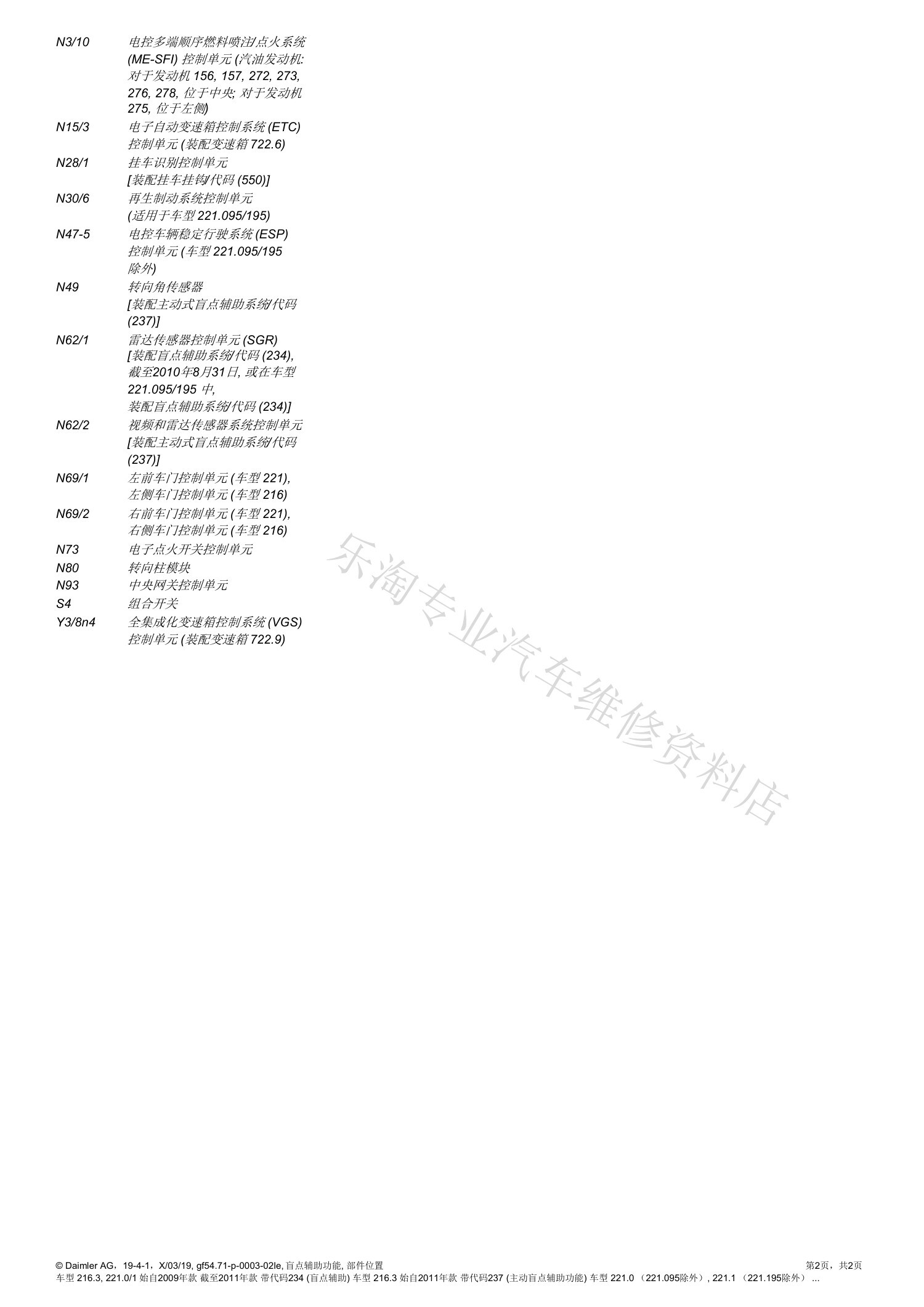

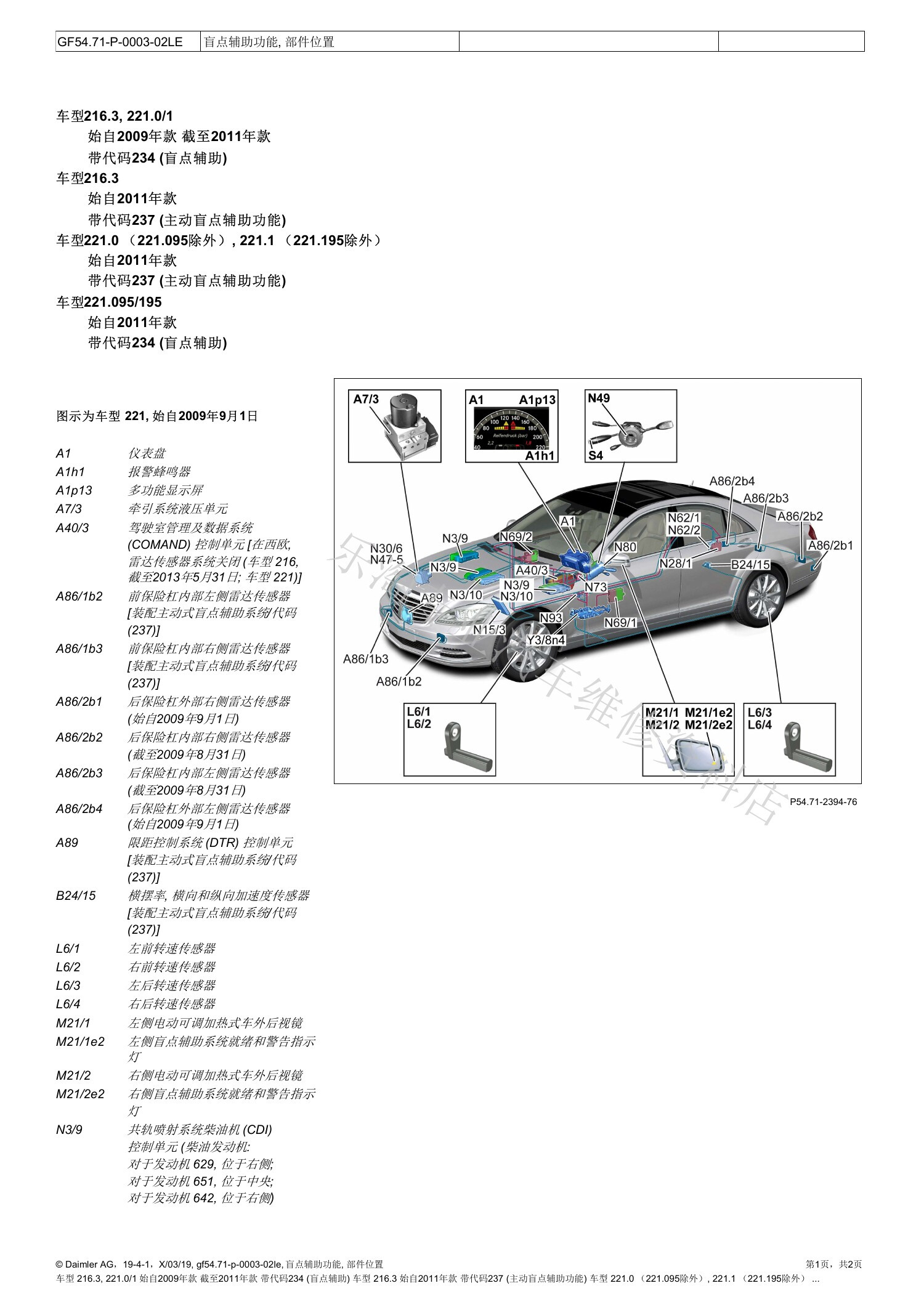

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

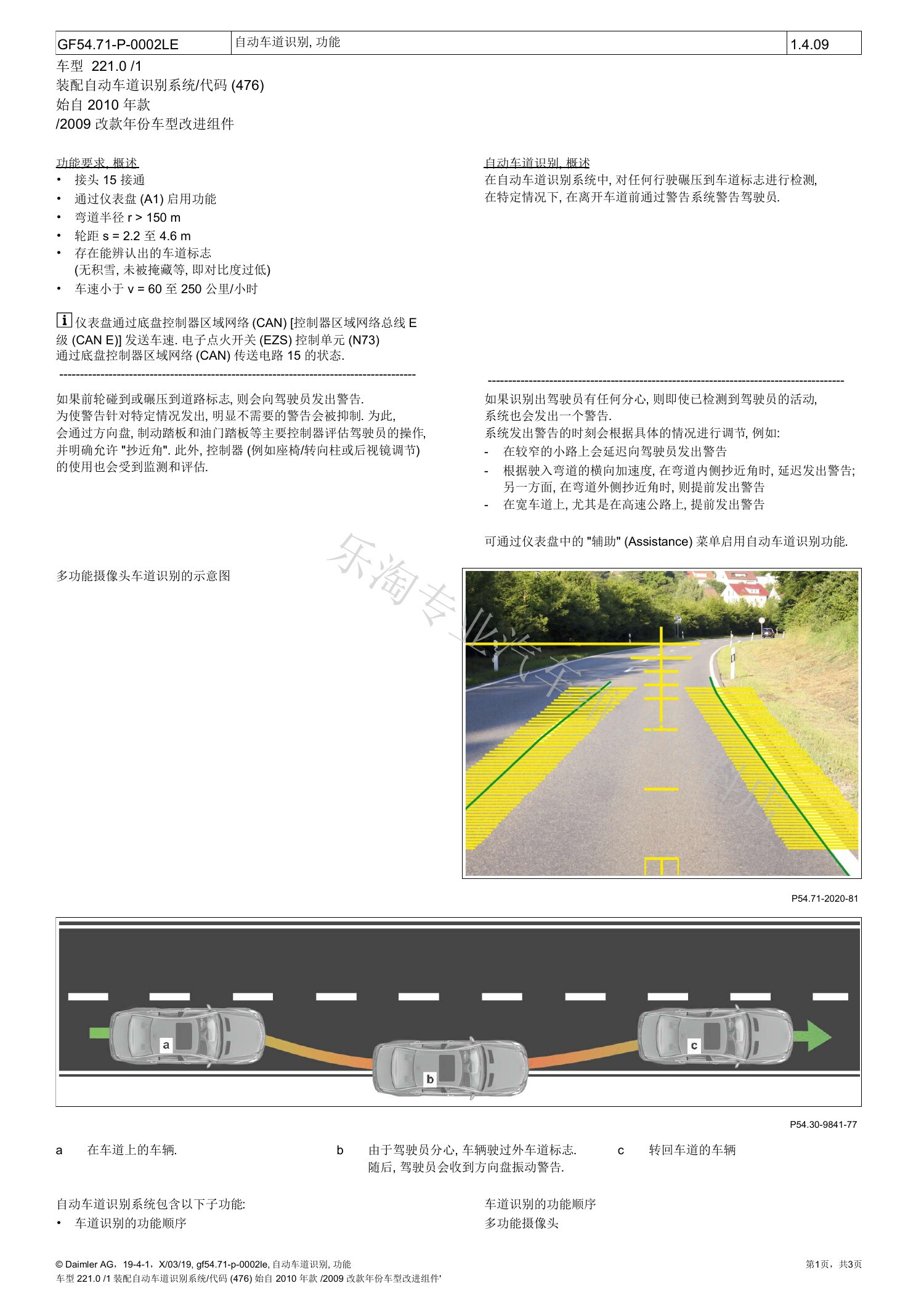

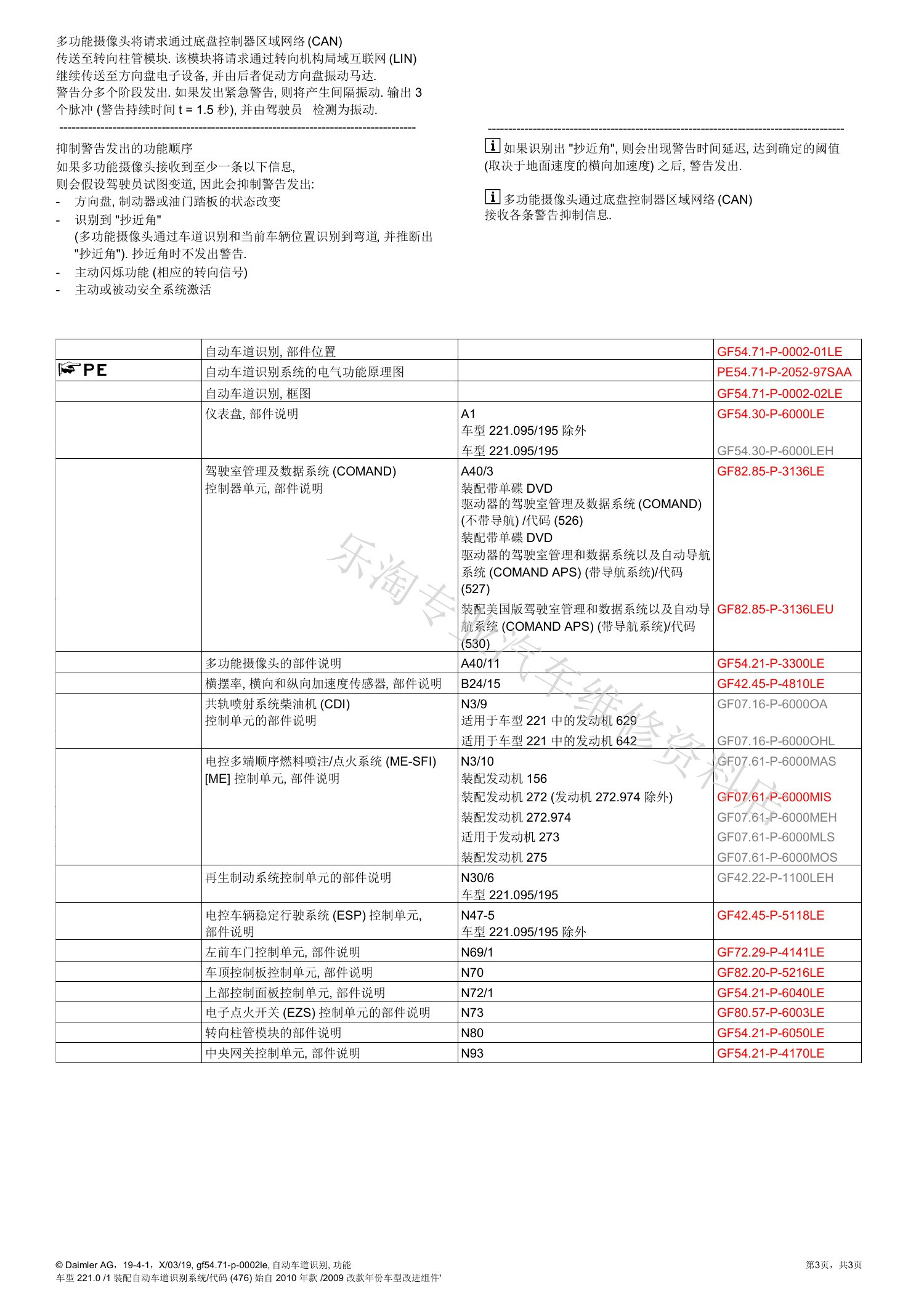

二、自动车道识别系统：功能

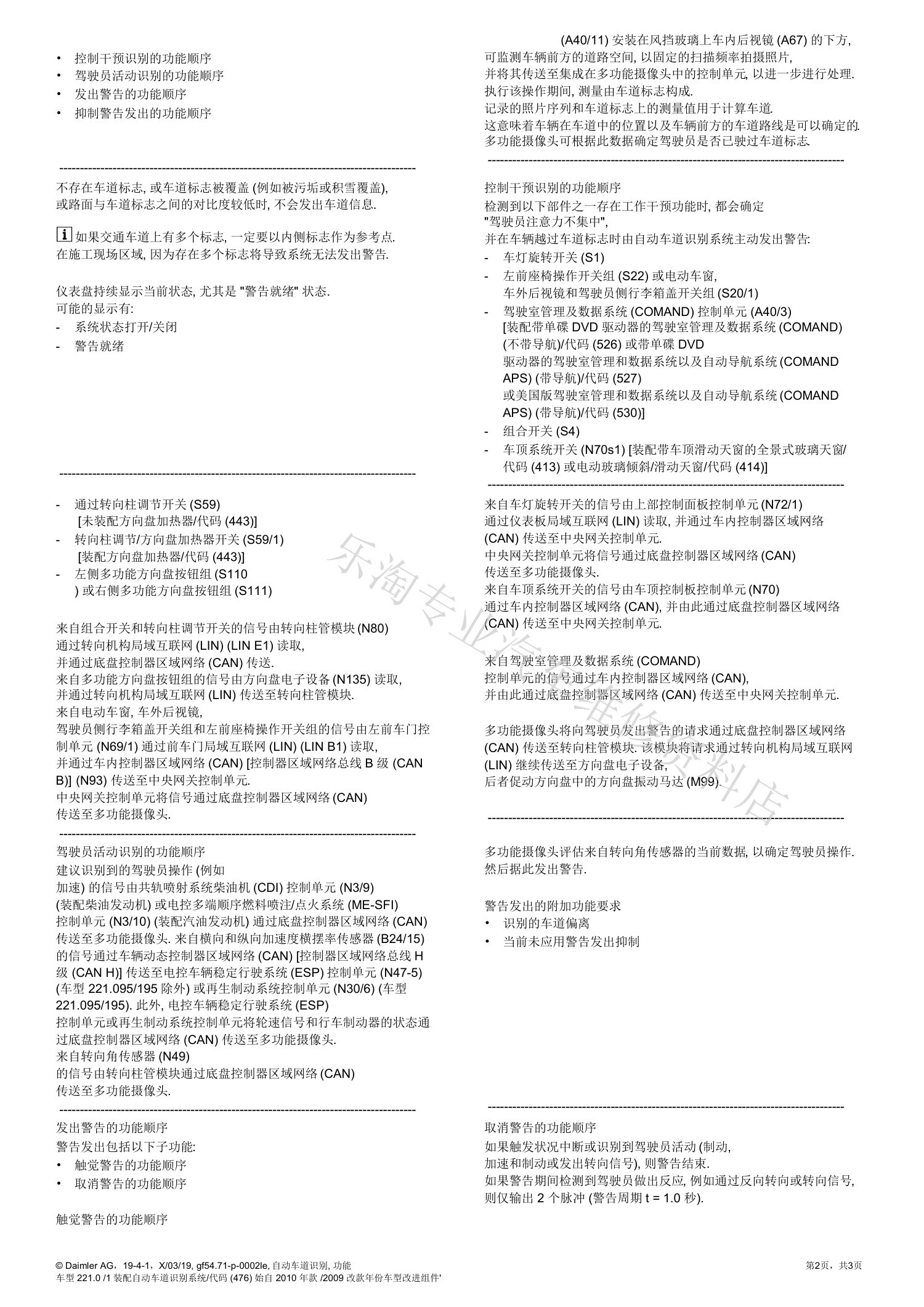

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

三、自动车道识别系统：系统框图

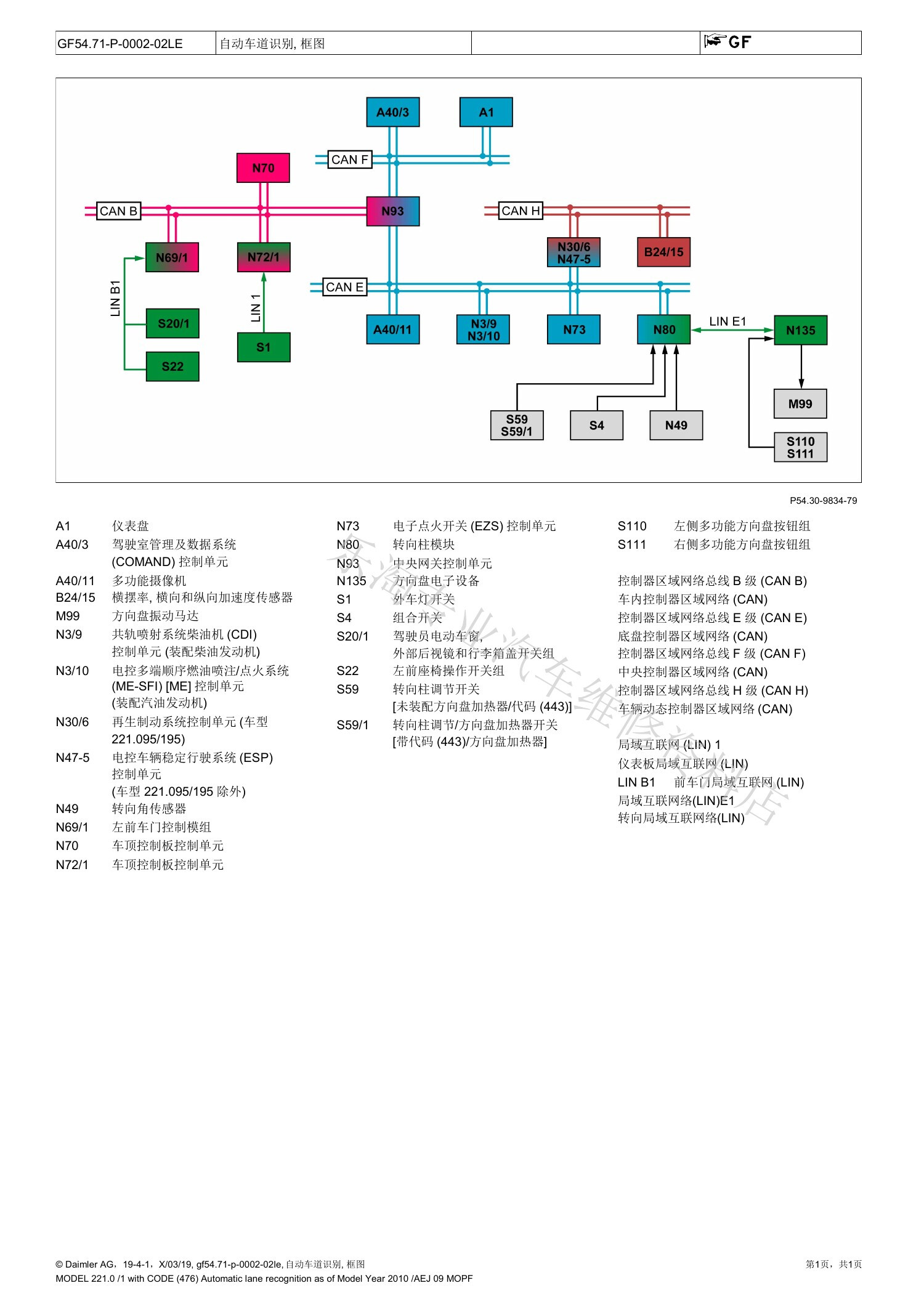

图中标出了参与控制的单元、网络分区和主要信号路径，可用于确定通信与控制关系。

四、自动车道识别系统：部件位置

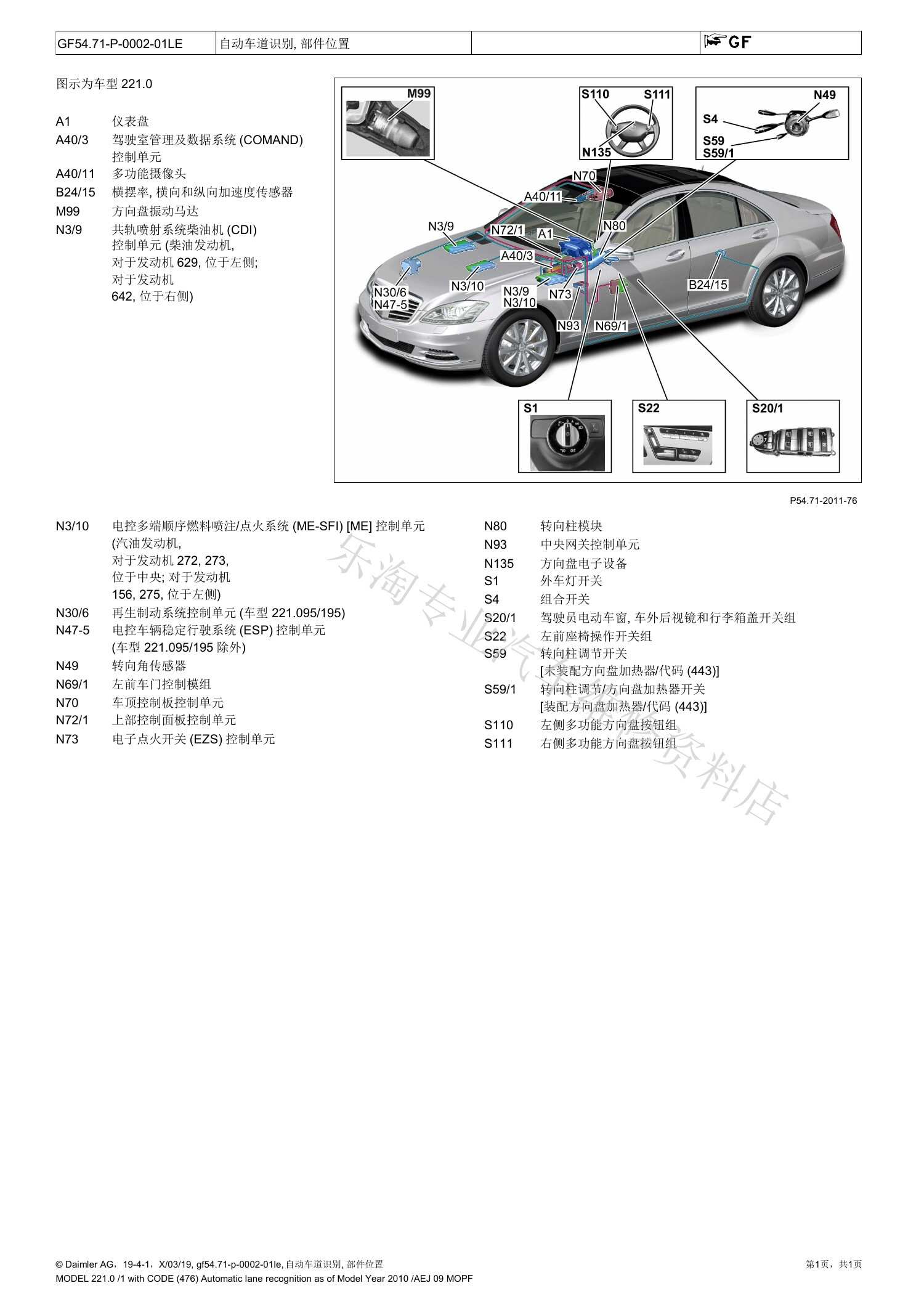

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

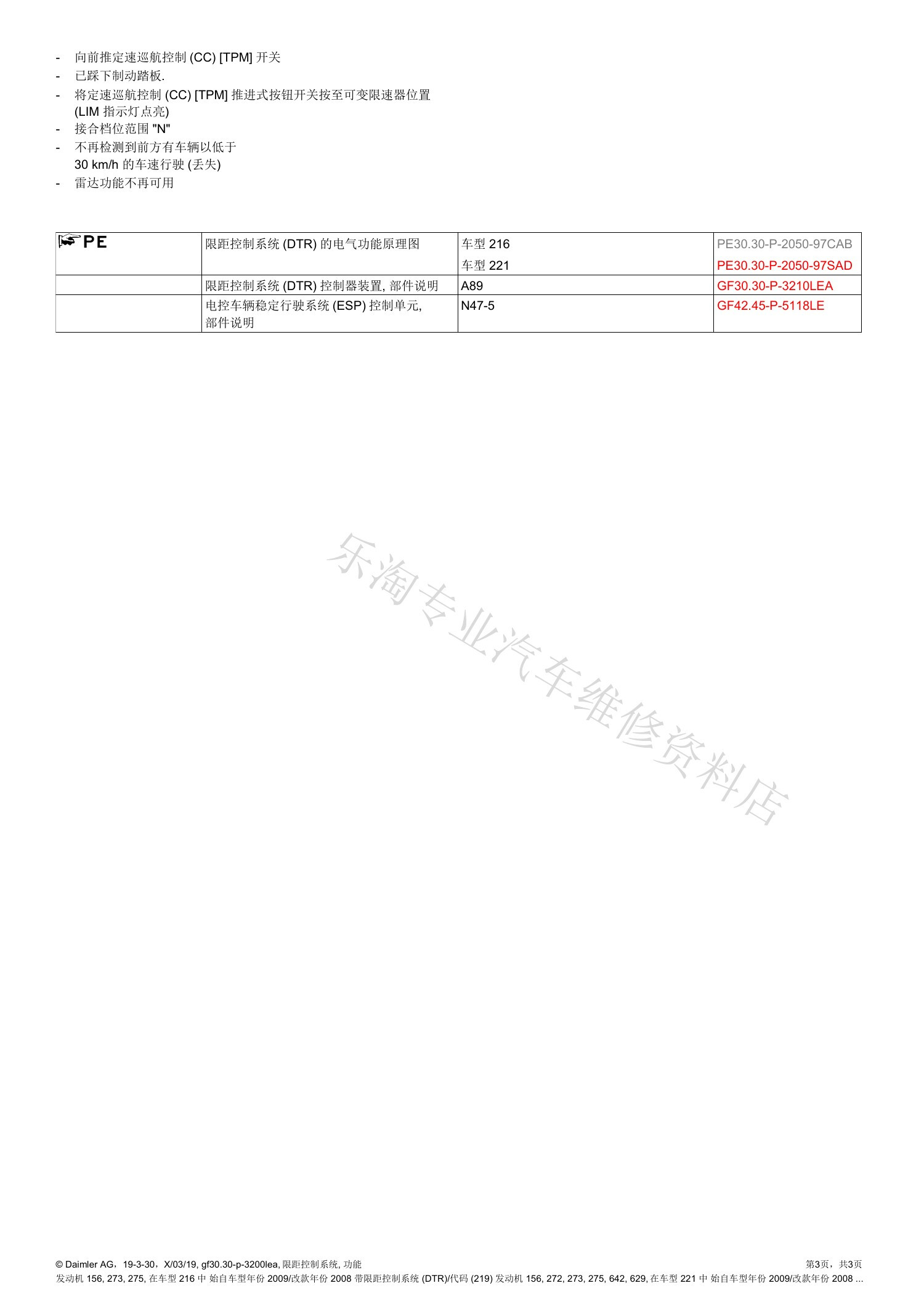

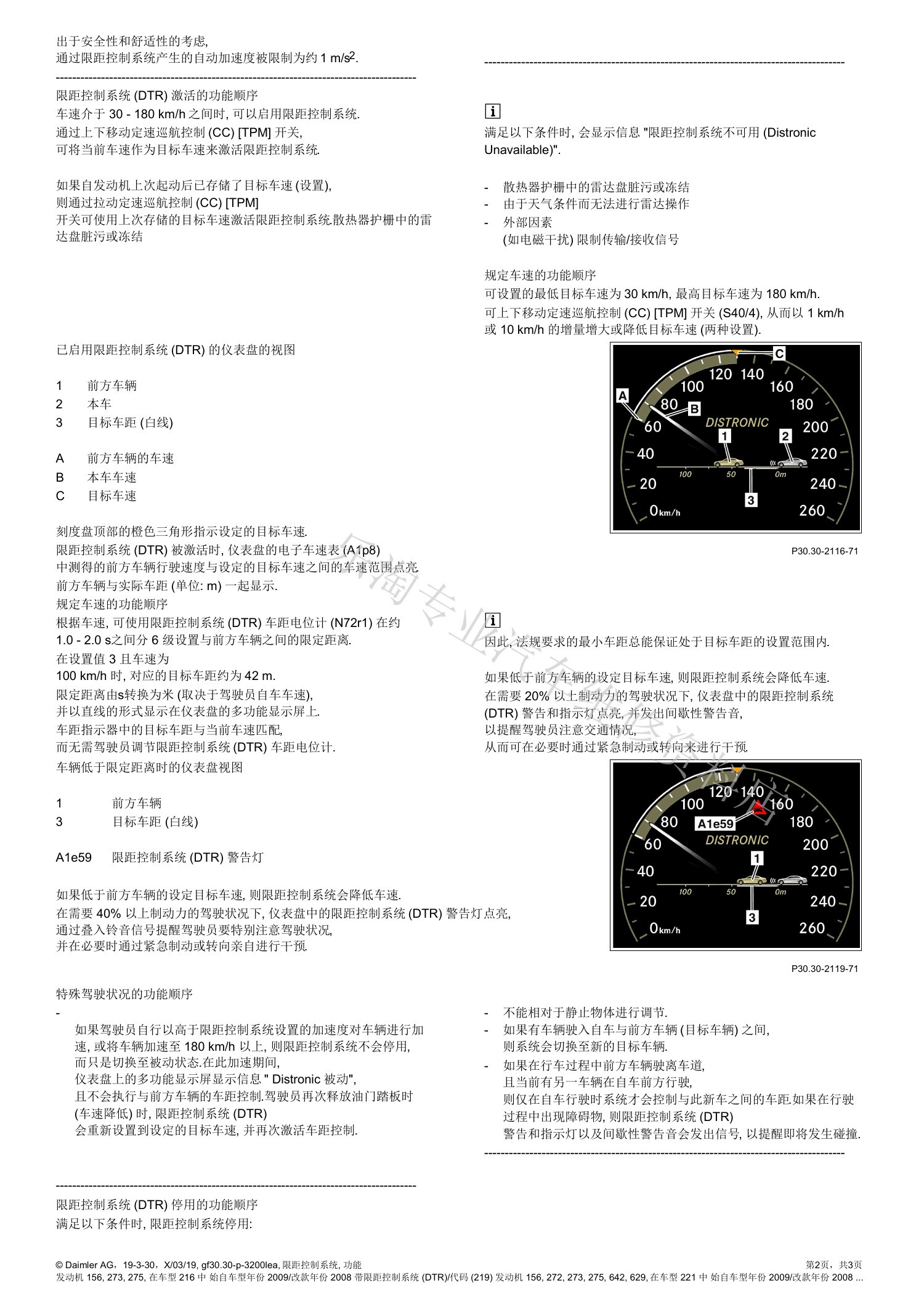

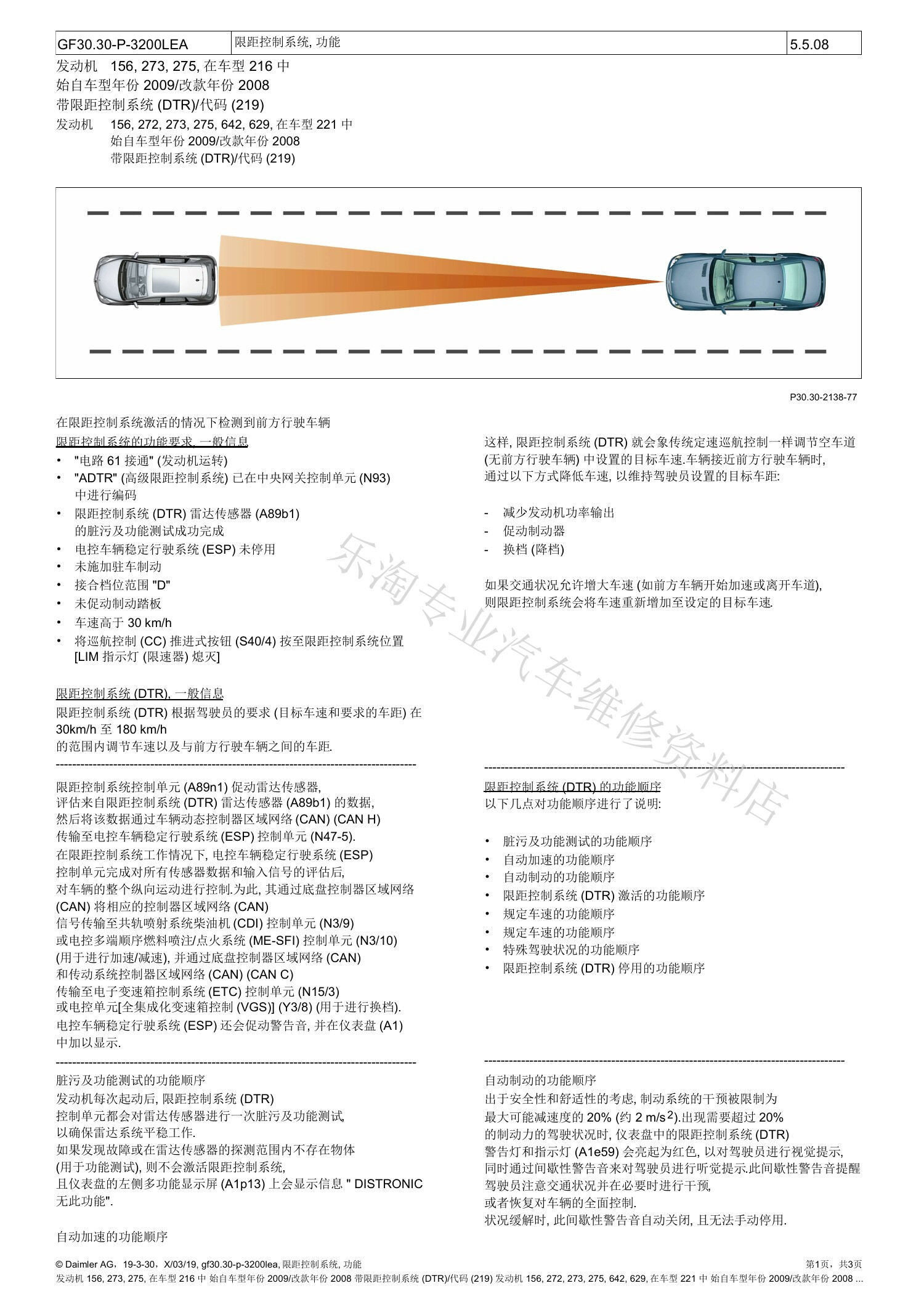

五、限距控制系统(DTR）：功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

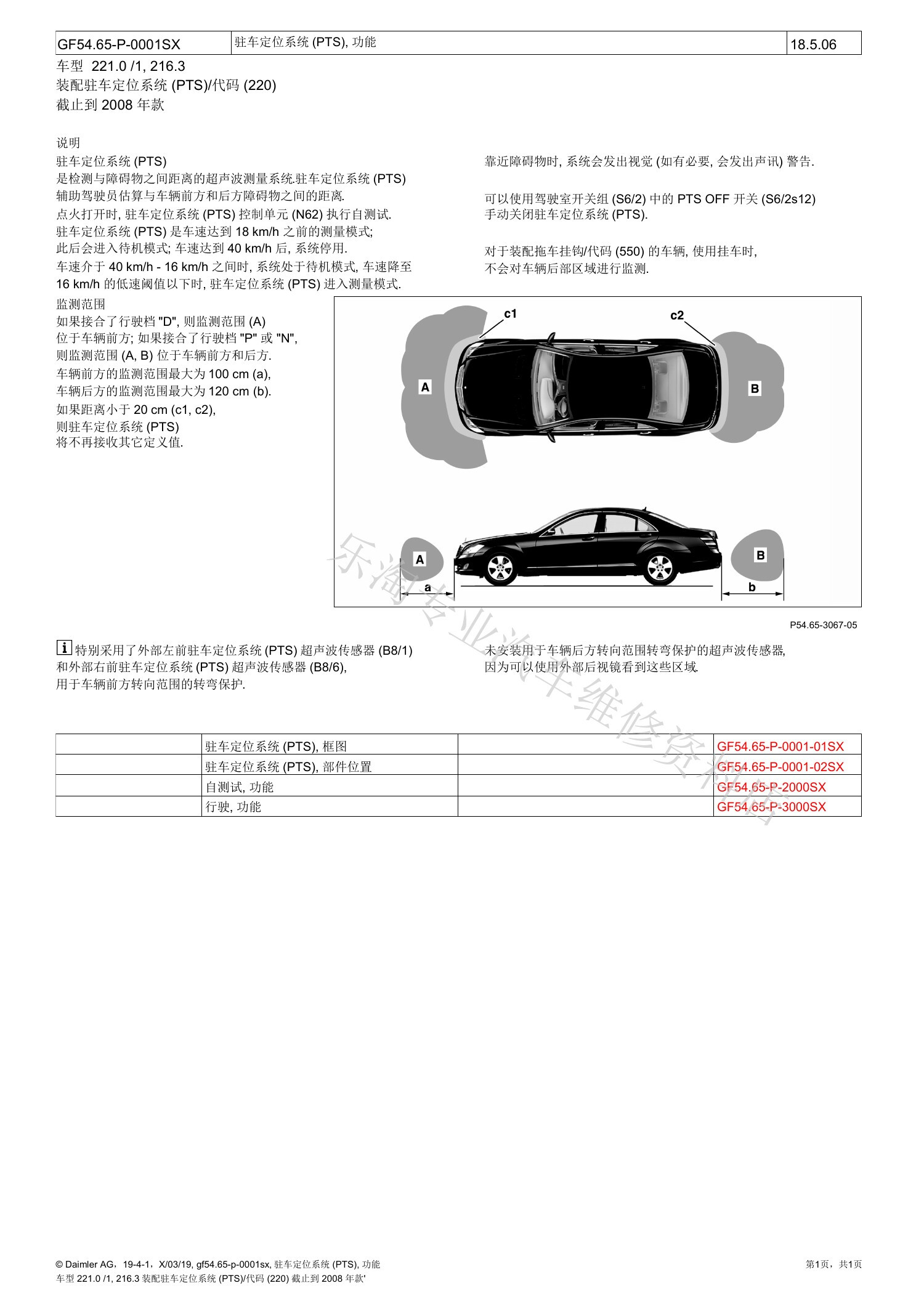

六、驻车定位系统：功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

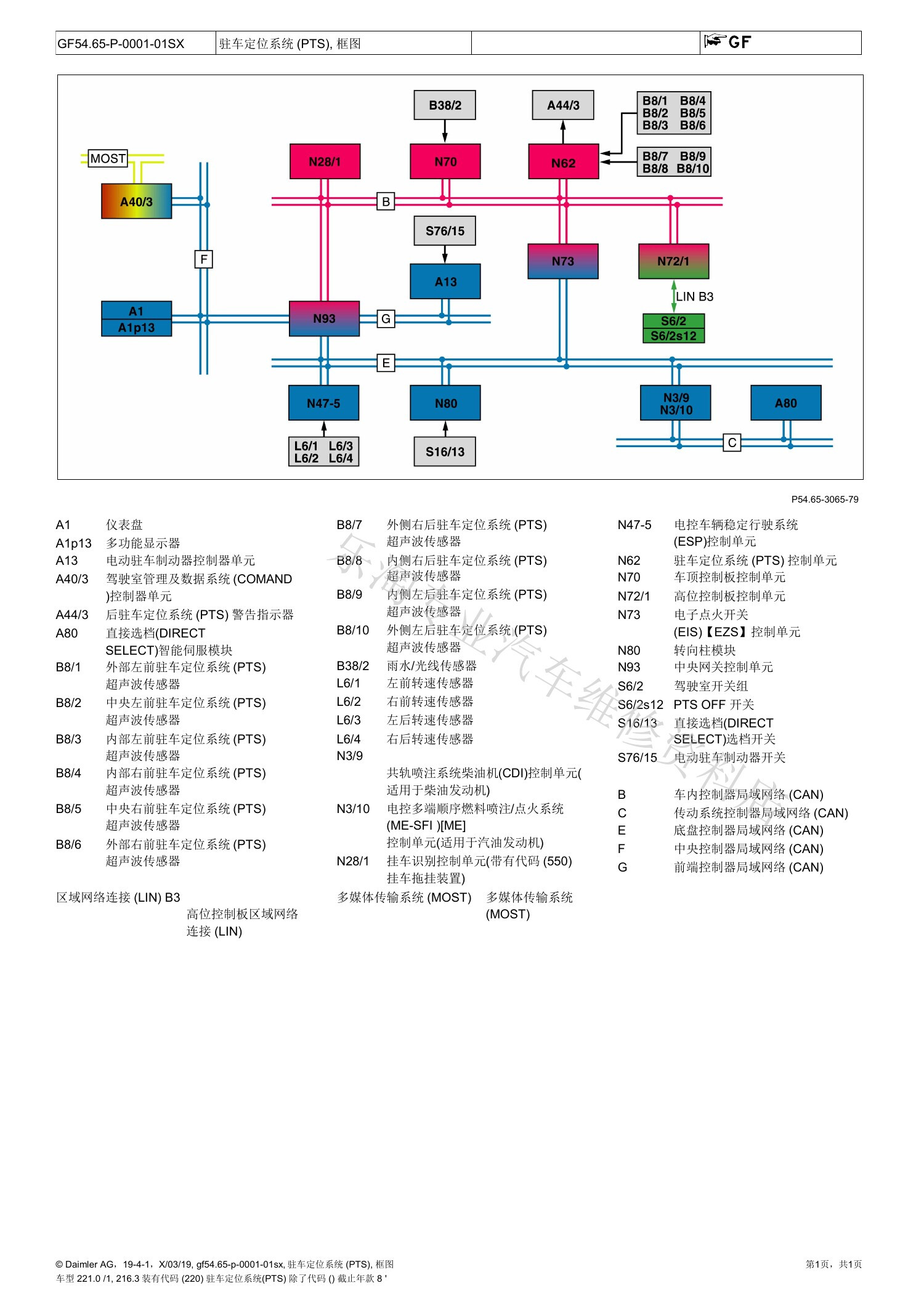

七、驻车定位系统：框图

图中标出了参与控制的单元、网络分区和主要信号路径，可用于确定通信与控制关系。
