摘要依据奔驰两册实操资料整理725变速箱各制动器、离合器及输入输出轴的工装、测量、计算、选配和最终复核。

725变速箱大修后的轴向间隙不是只测一个总值。原资料分两册,依次检查K81制动器、B08制动器、K38和K27离合器、B05/B06制动器以及输入轴、输出轴和变矩器轴向间隙。测量必须使用对应工装、压紧力和维修数据,本文保留原课件完整步骤供对照。

一、测量项目、工装和记录表先准备齐全

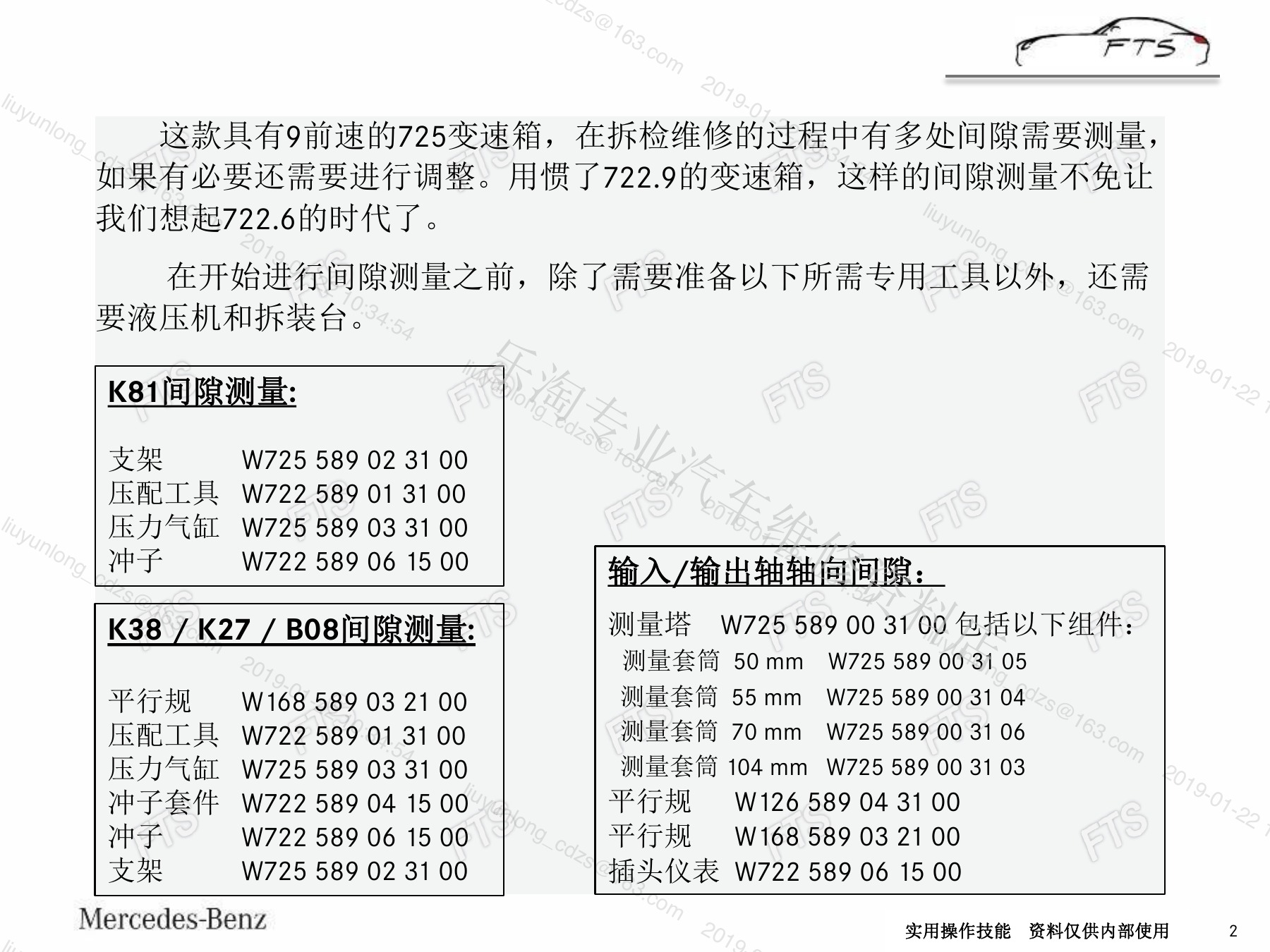

原资料第一册中的测量清单、工装和起始条件(part1-page-02)

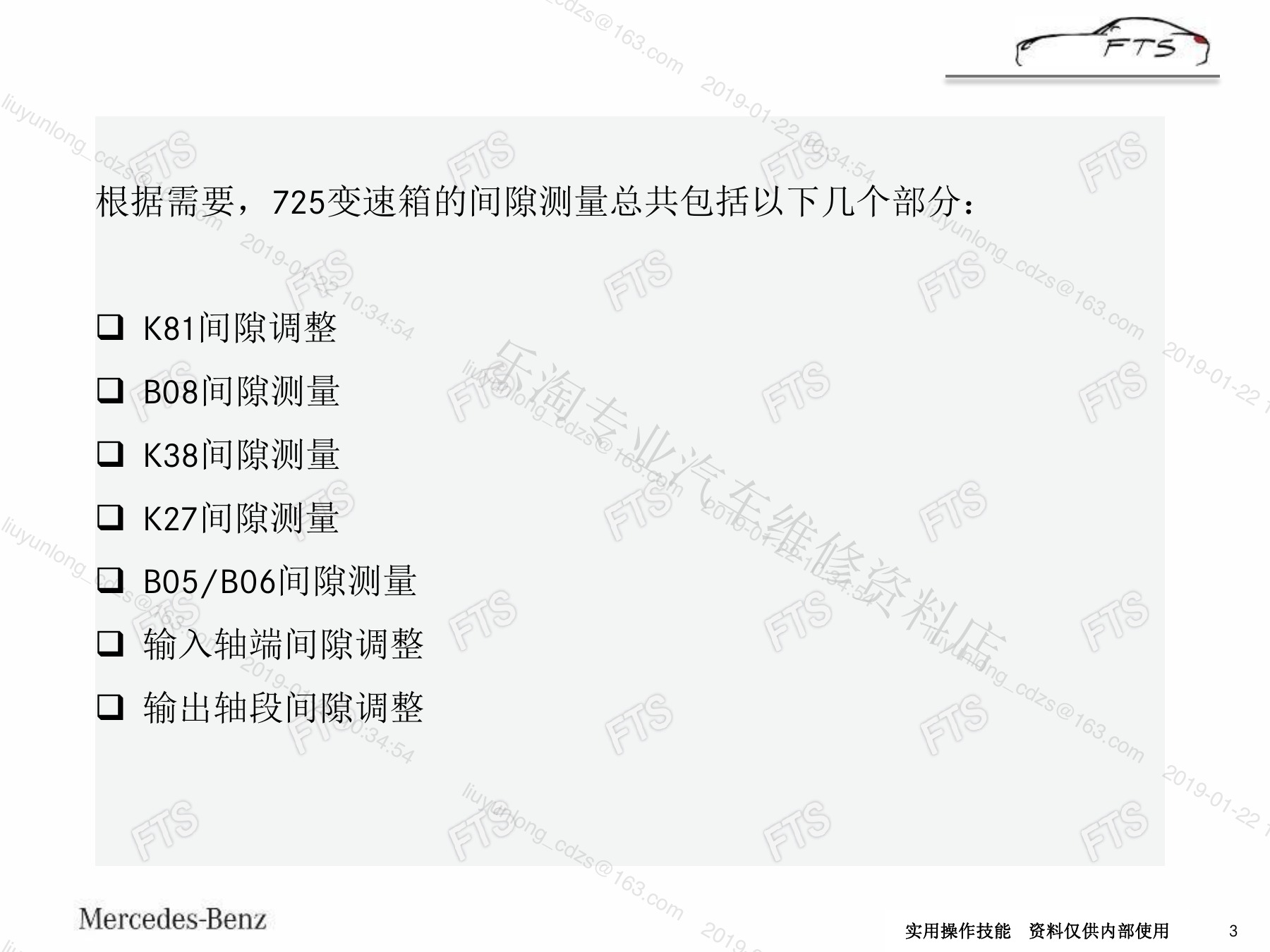

原资料第一册中的测量清单、工装和起始条件(part1-page-03)

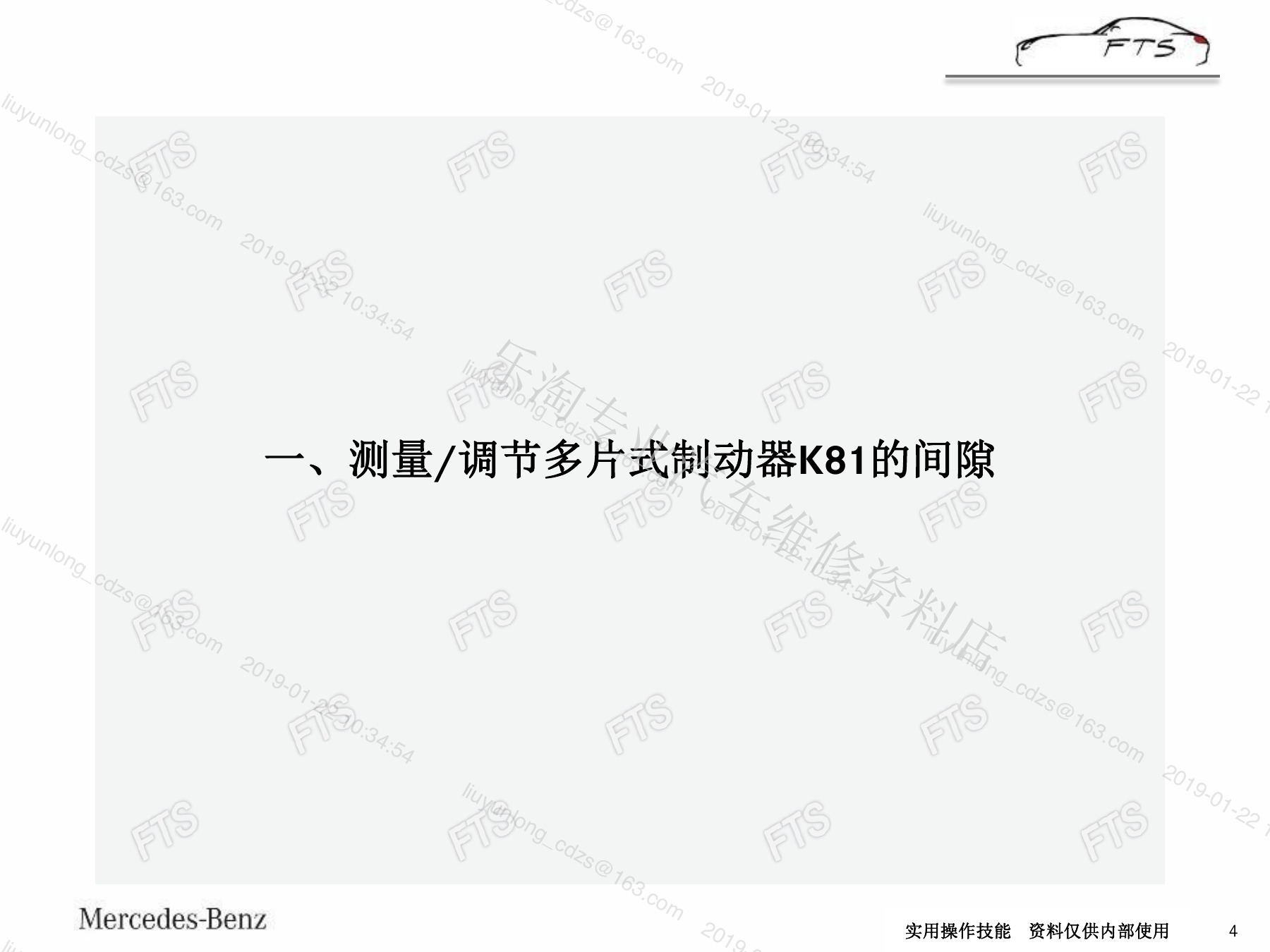

原资料第一册中的测量清单、工装和起始条件(part1-page-04)

拆解前记录故障和旧间隙,清洁测量面并核对变速箱型号。工装、百分表、压紧装置、垫片和维修数据必须与总成匹配;测量过程逐项记录原始值、计算值和最终选配结果,不能靠记忆。

二、K81制动器间隙

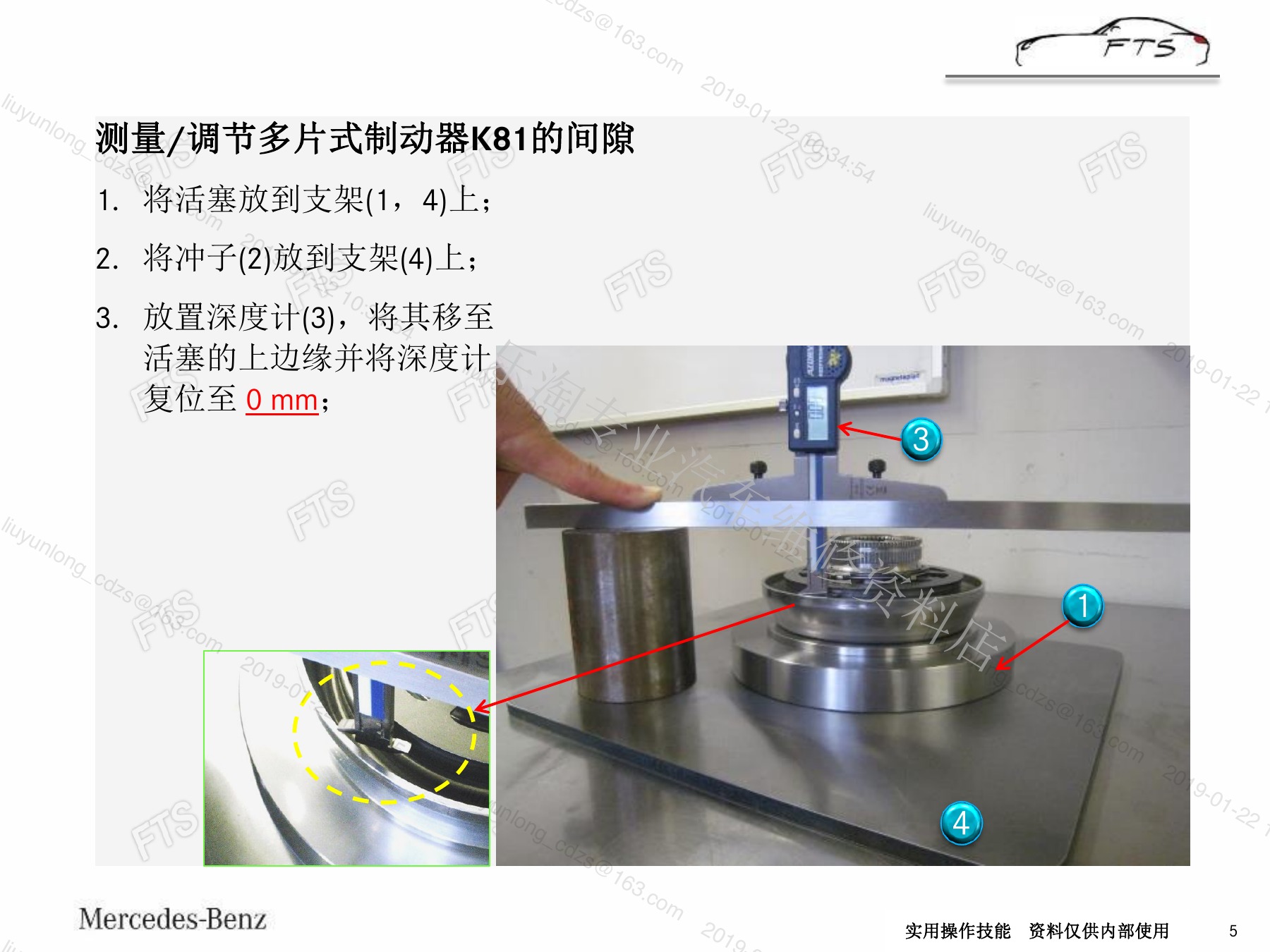

原资料中的K81安装、压紧、测量和选配步骤(part1-page-05)

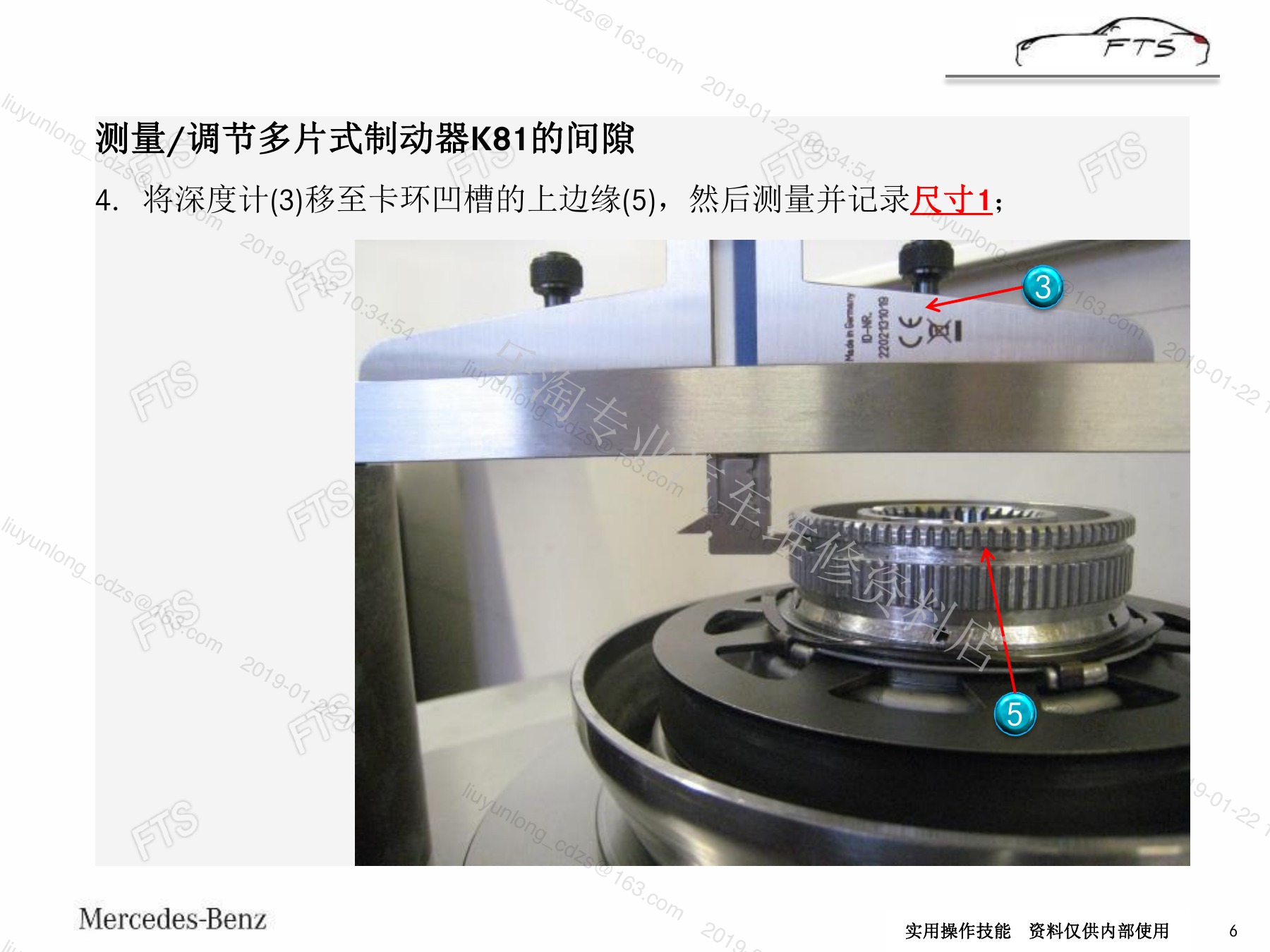

原资料中的K81安装、压紧、测量和选配步骤(part1-page-06)

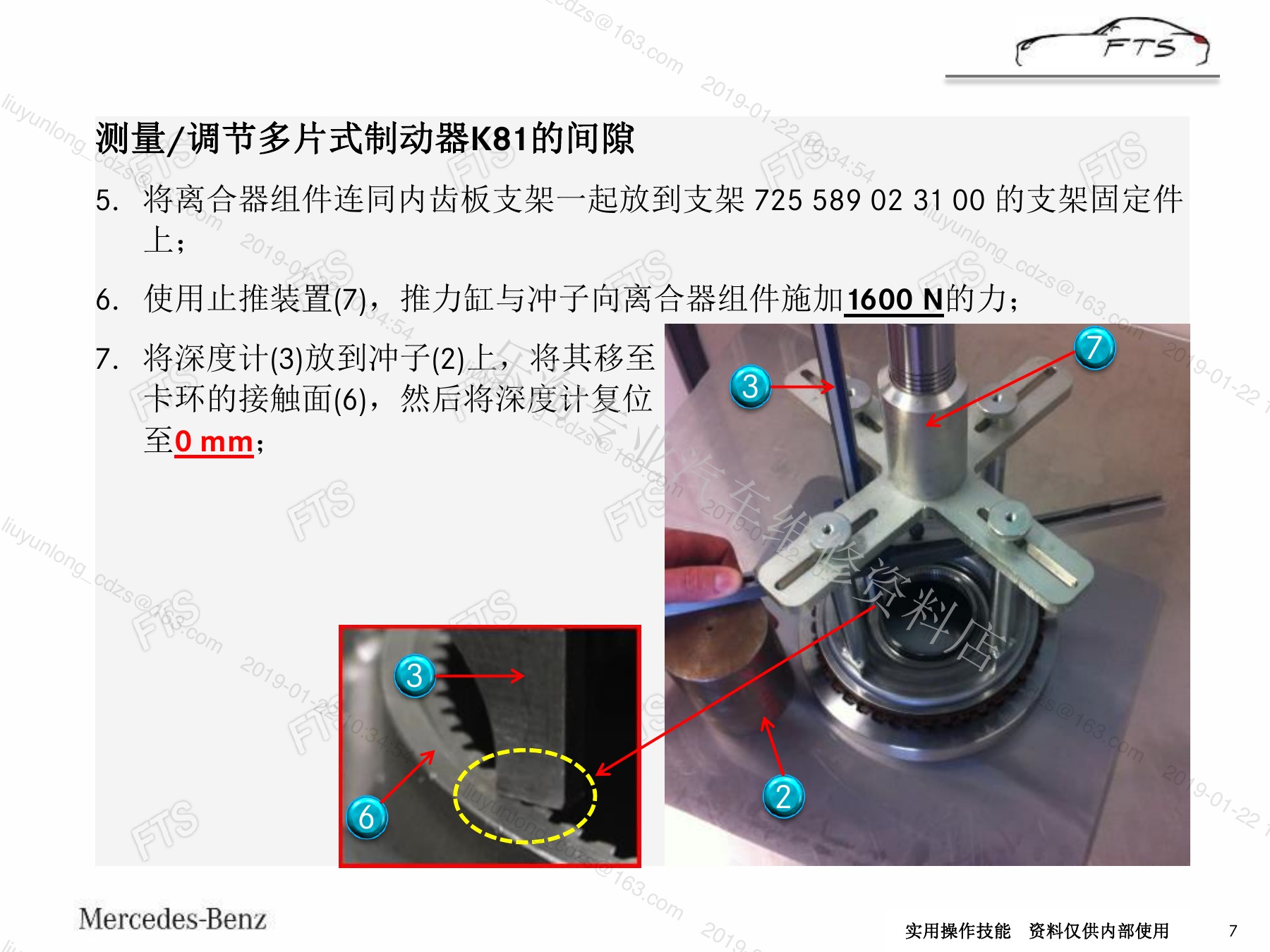

原资料中的K81安装、压紧、测量和选配步骤(part1-page-07)

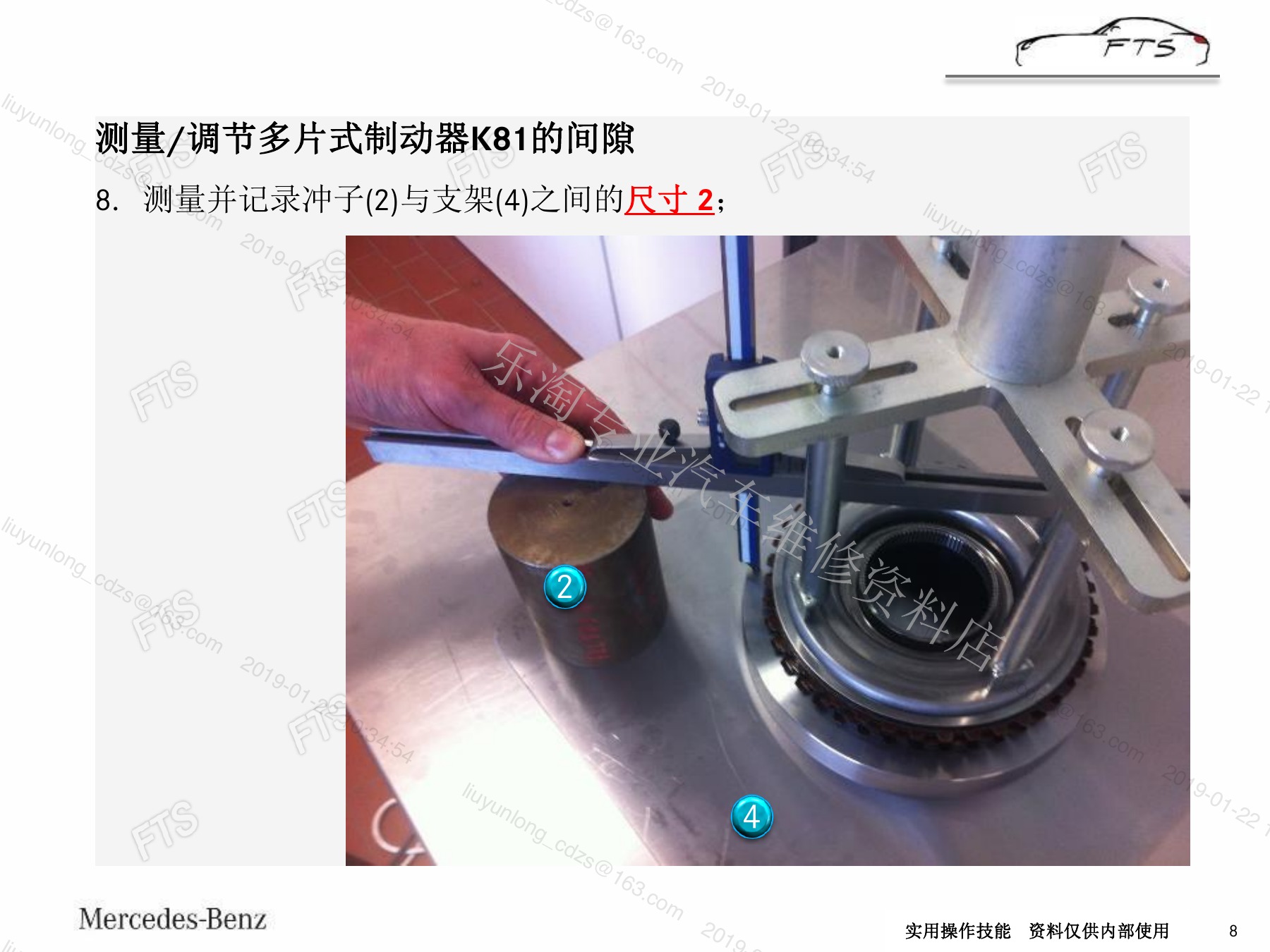

原资料中的K81安装、压紧、测量和选配步骤(part1-page-08)

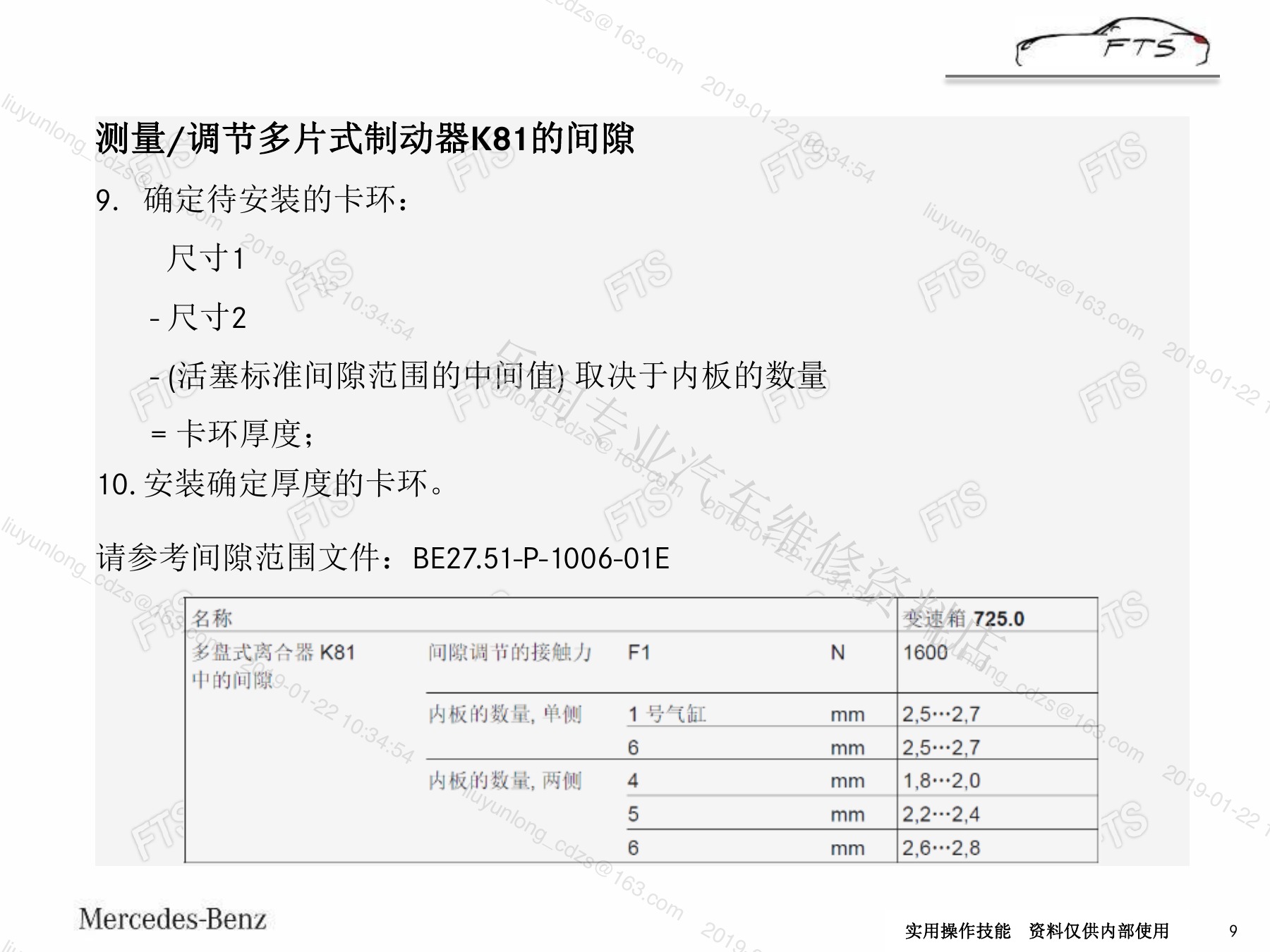

原资料中的K81安装、压紧、测量和选配步骤(part1-page-09)

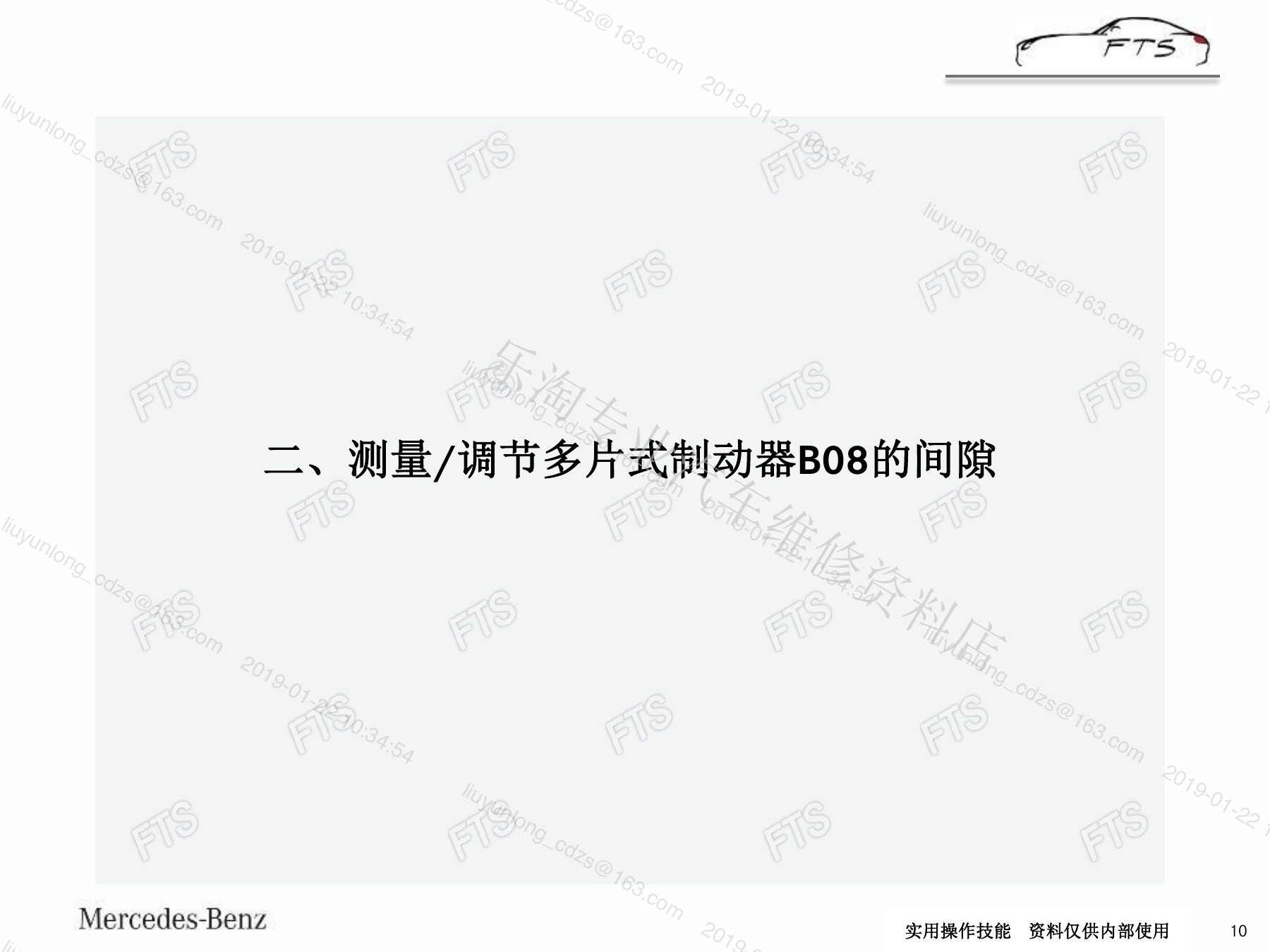

原资料中的K81安装、压紧、测量和选配步骤(part1-page-10)

按原资料顺序装入相关摩擦片、钢片和支撑件,使用规定测量装置施加对应载荷并读取行程。测量点、表架方向和零位必须稳定,取得的数值再与当前维修文件允许范围及可用调整件对应。

三、B08制动器间隙

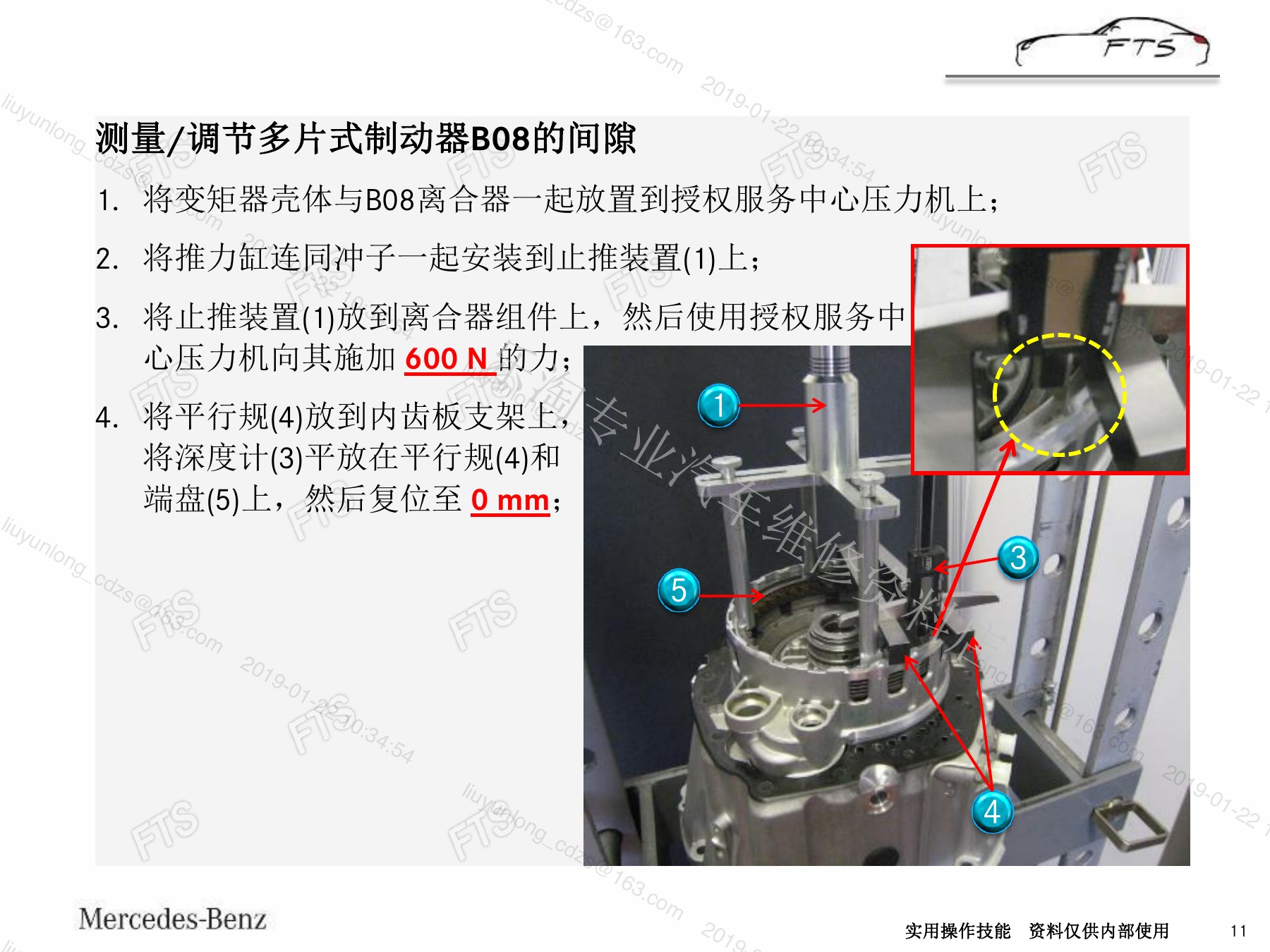

原资料中的B08组件、工装和测量位置(part1-page-11)

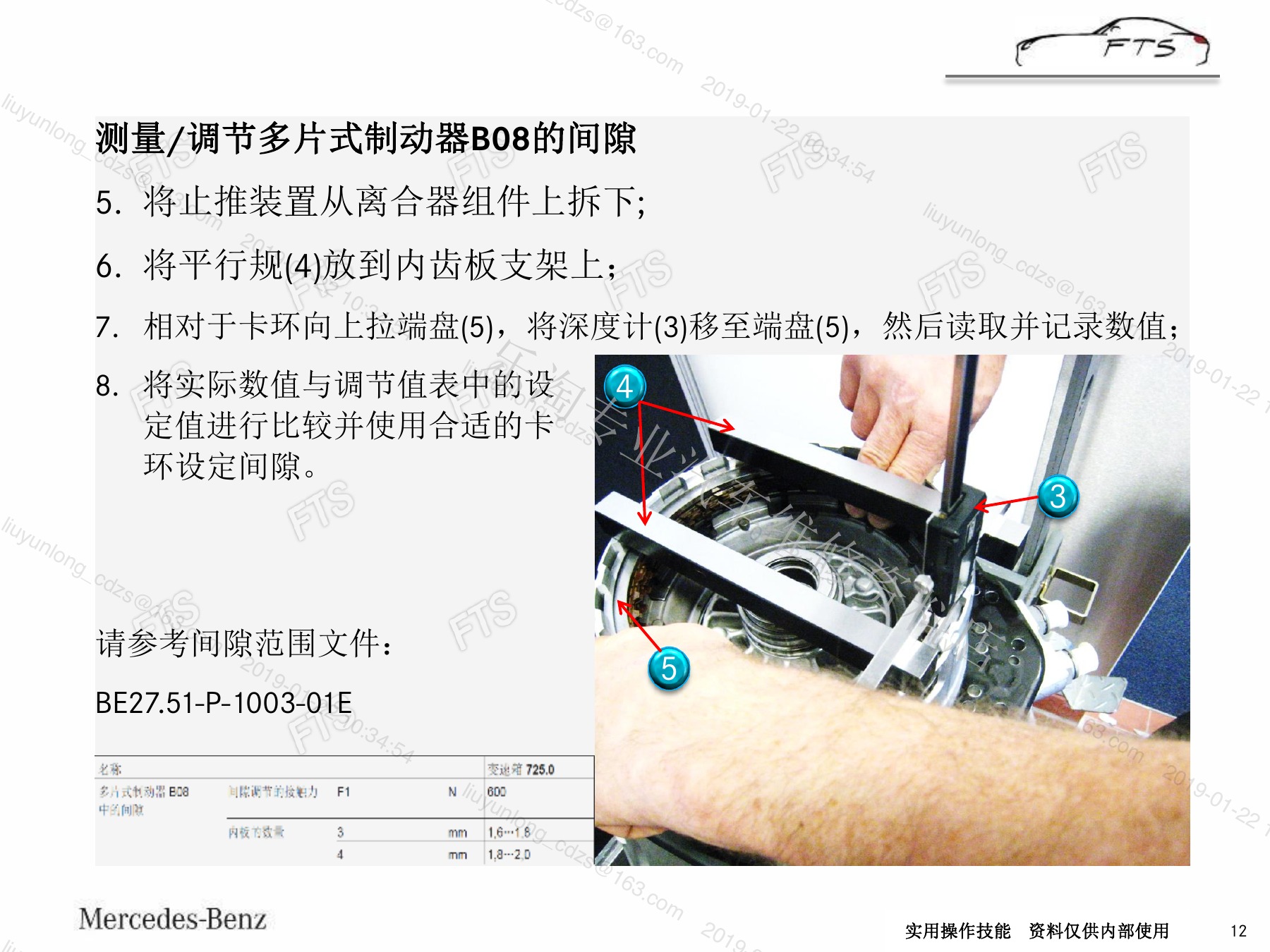

原资料中的B08组件、工装和测量位置(part1-page-12)

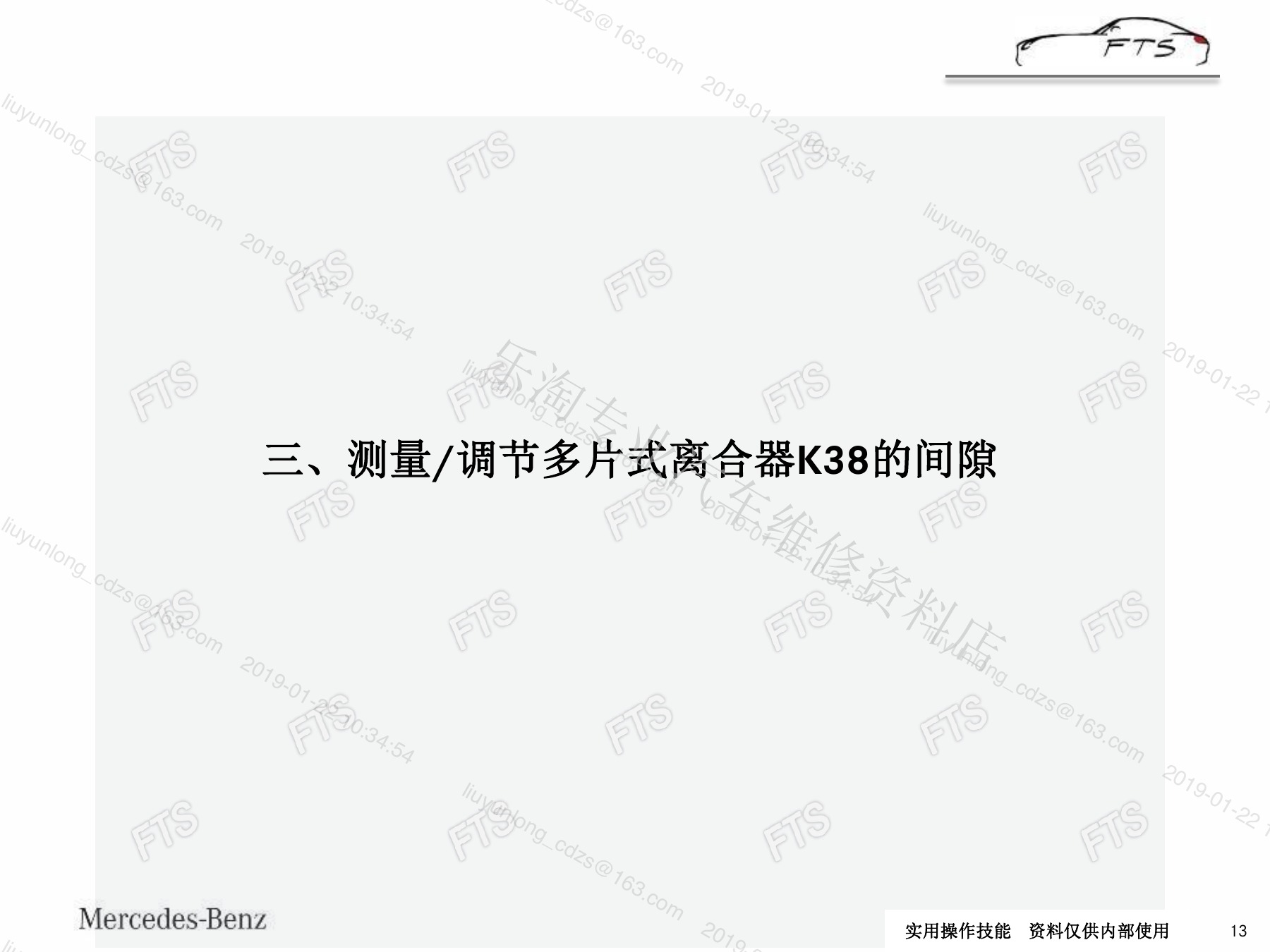

原资料中的B08组件、工装和测量位置(part1-page-13)

B08使用不同的装配组合和受力路径。测量前确认卡环、支撑盘与活塞位置正确,避免把零件未完全落座产生的假间隙当成选配依据。

四、K38与K27离合器间隙

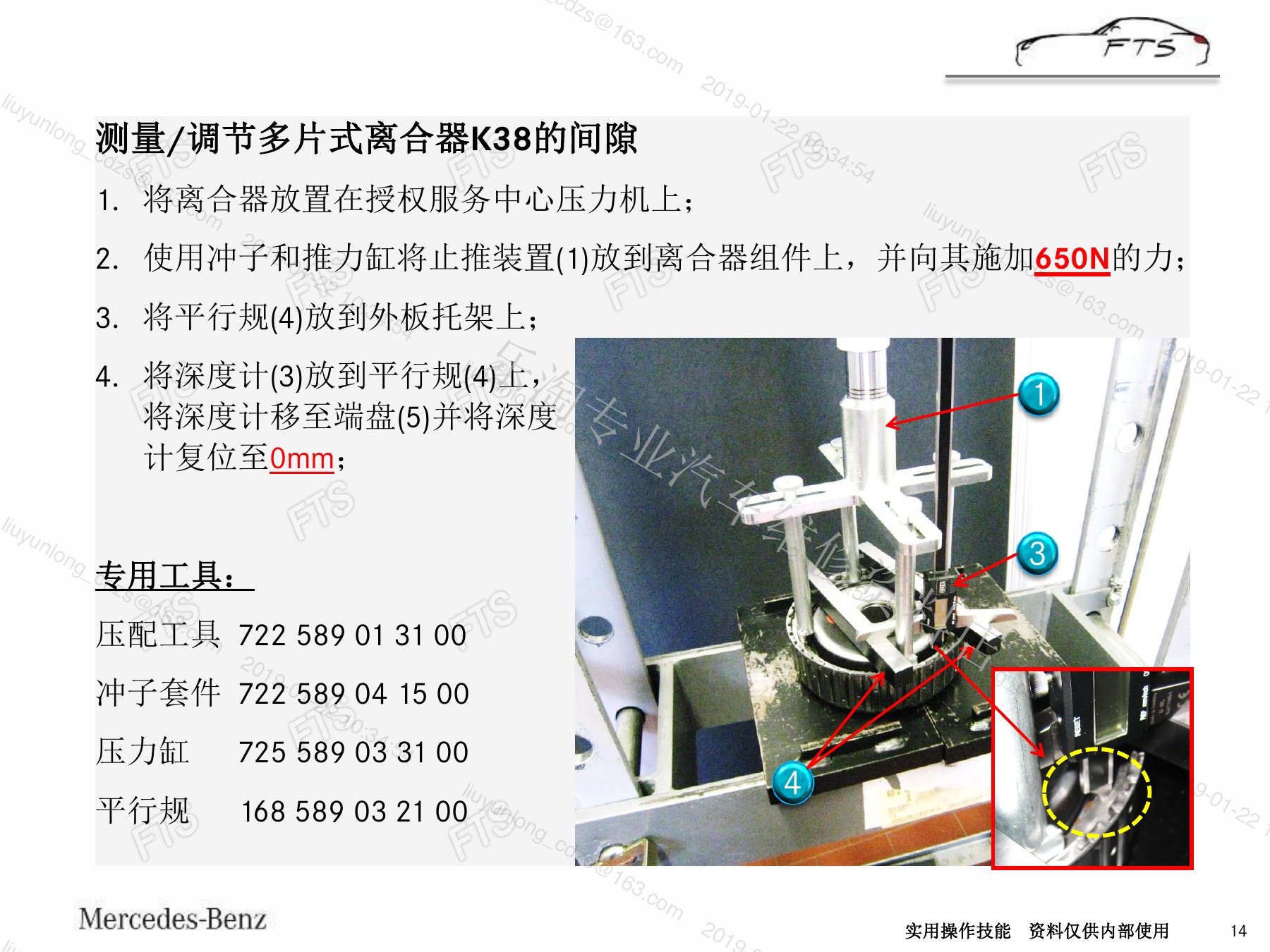

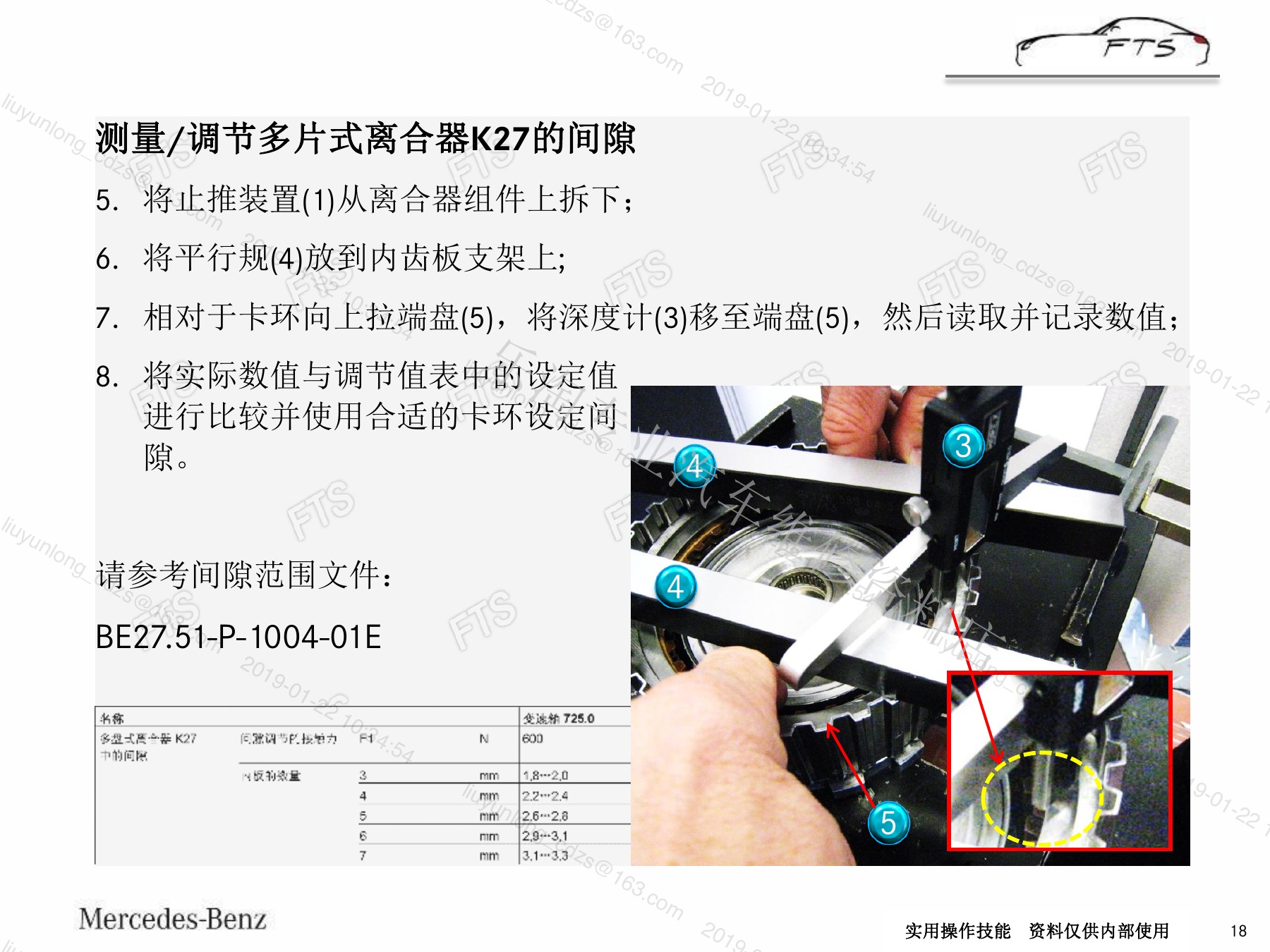

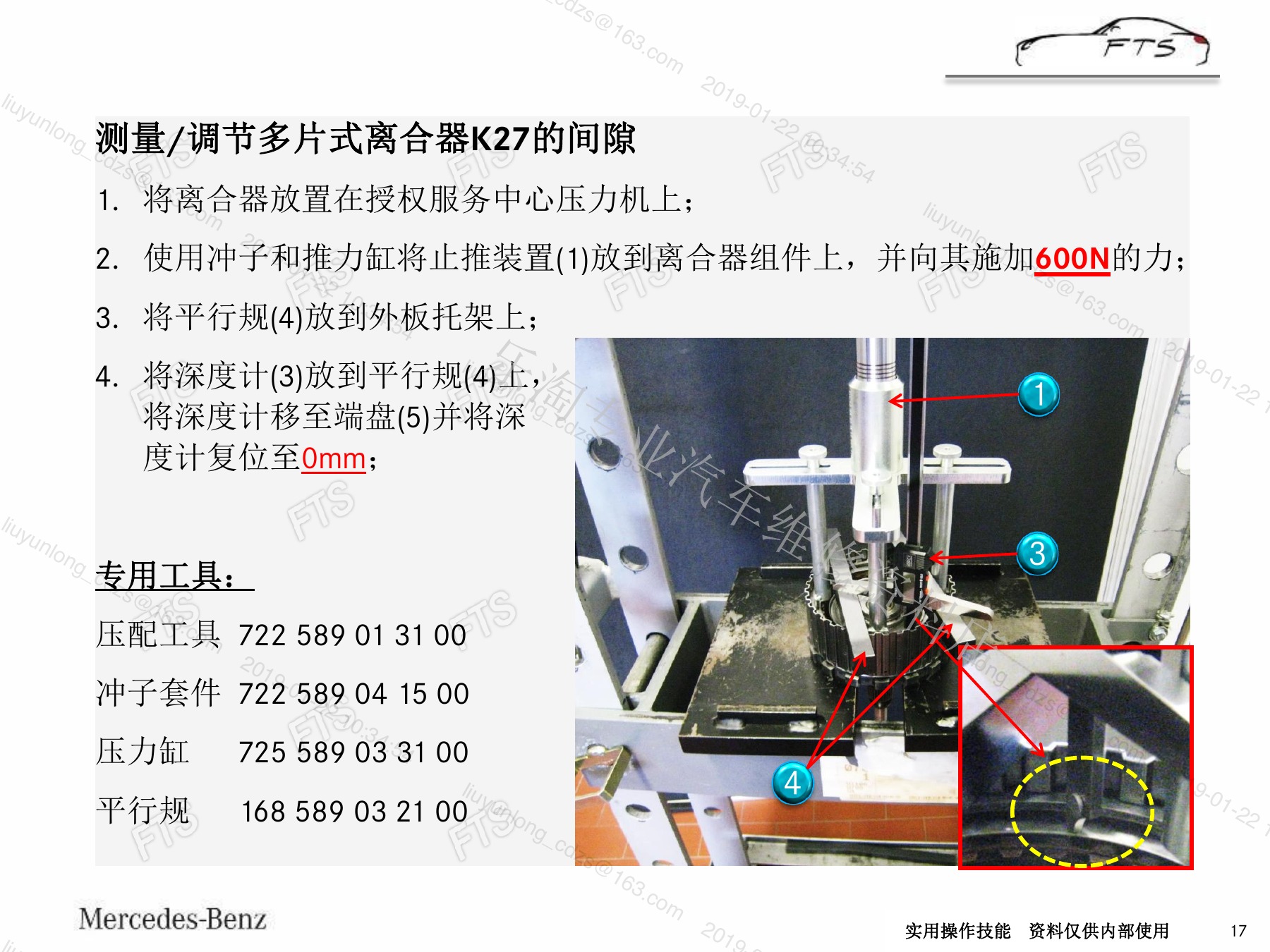

原资料中的K38、K27测量及垫片选择(part1-page-14)

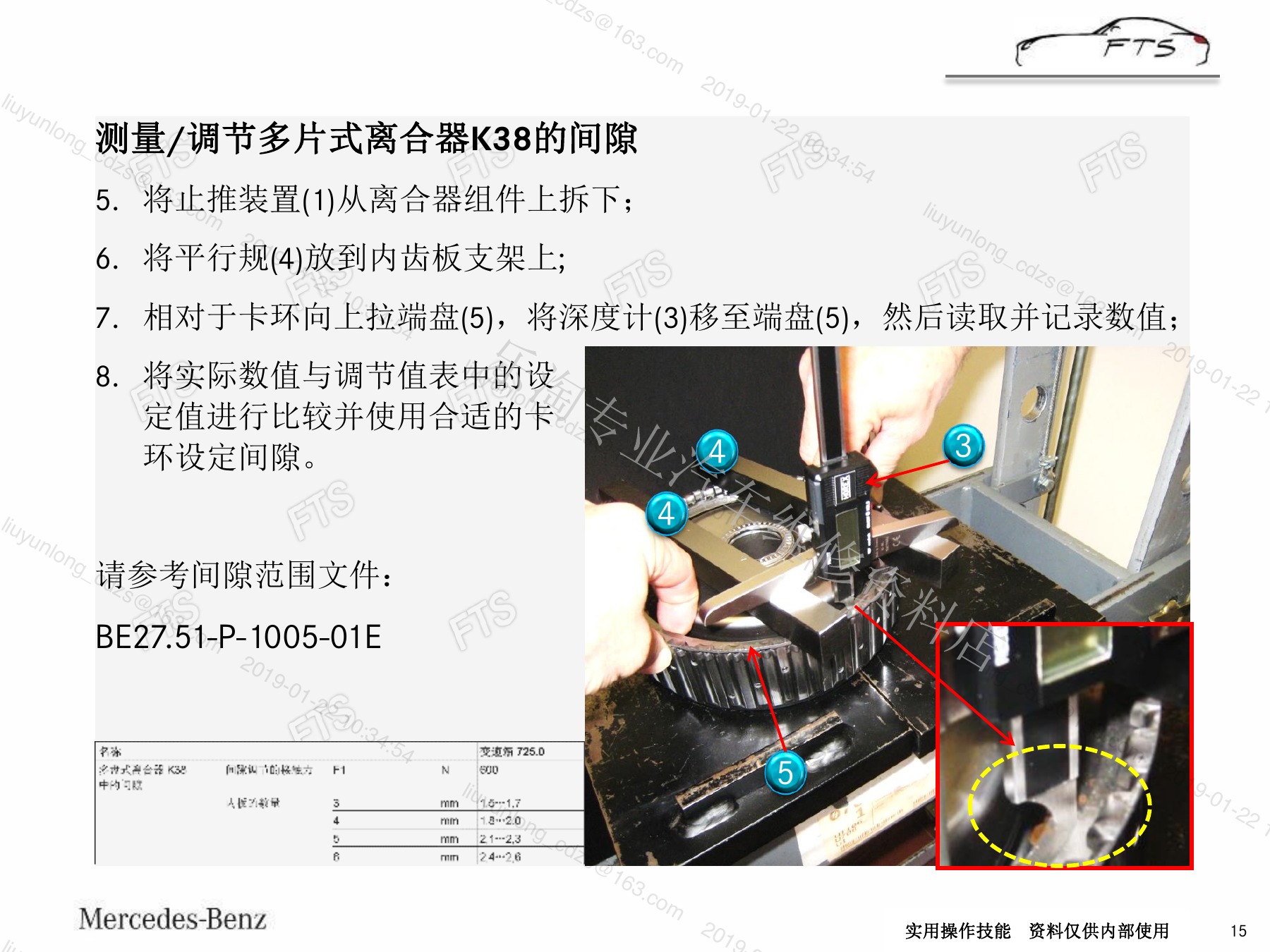

原资料中的K38、K27测量及垫片选择(part1-page-15)
原资料中的K38、K27测量及垫片选择(part1-page-16)
原资料中的K38、K27测量及垫片选择(part1-page-17)
原资料中的K38、K27测量及垫片选择(part1-page-18)

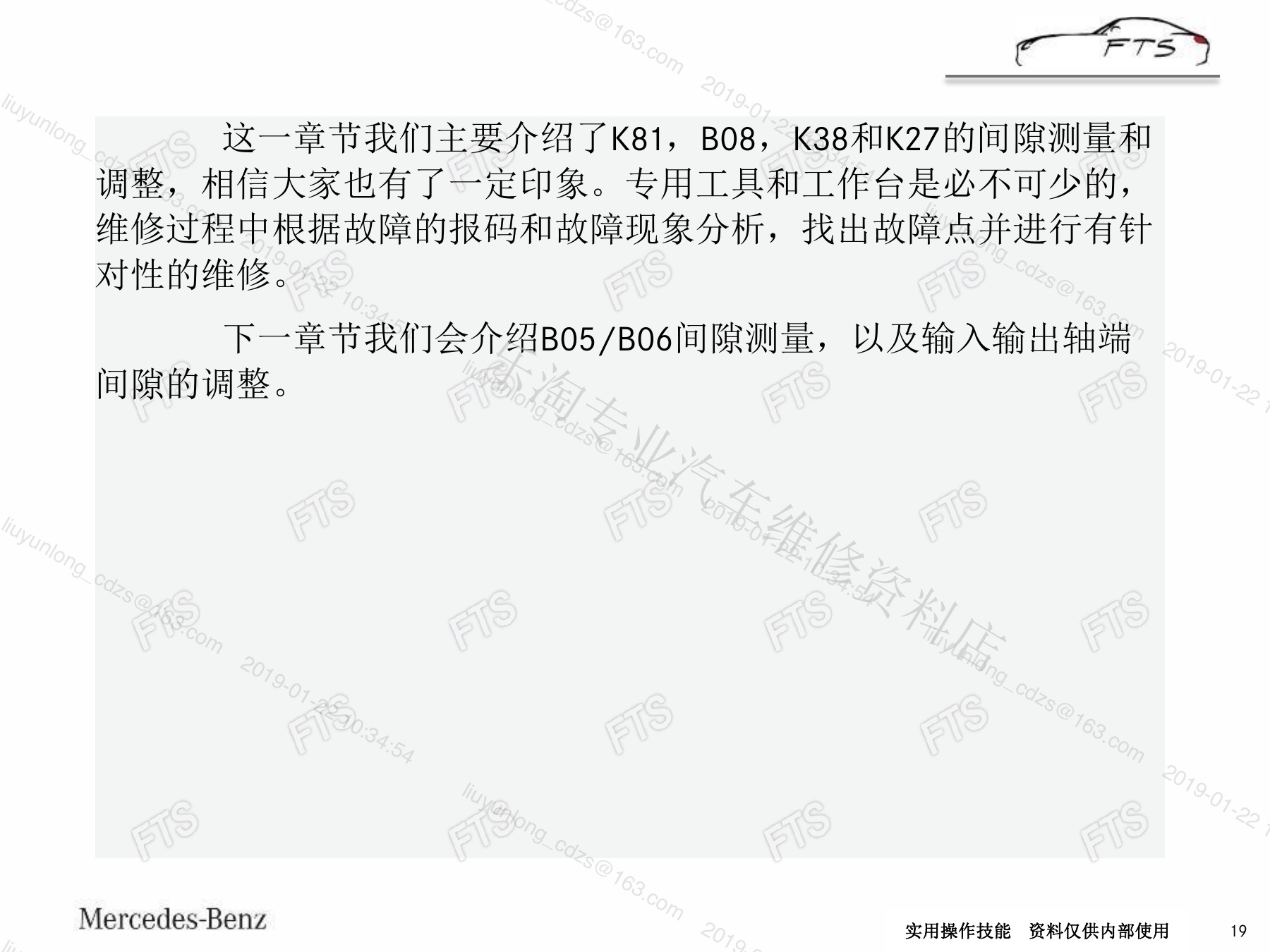

原资料中的K38、K27测量及垫片选择(part1-page-19)

两组离合器分别按课件工装装夹和压紧,读取工作行程后选用匹配的调整件。装配方向、摩擦片数量、测量载荷和表针接触点任何一项错误,都会让最终间隙失真。

五、B05/B06制动器间隙

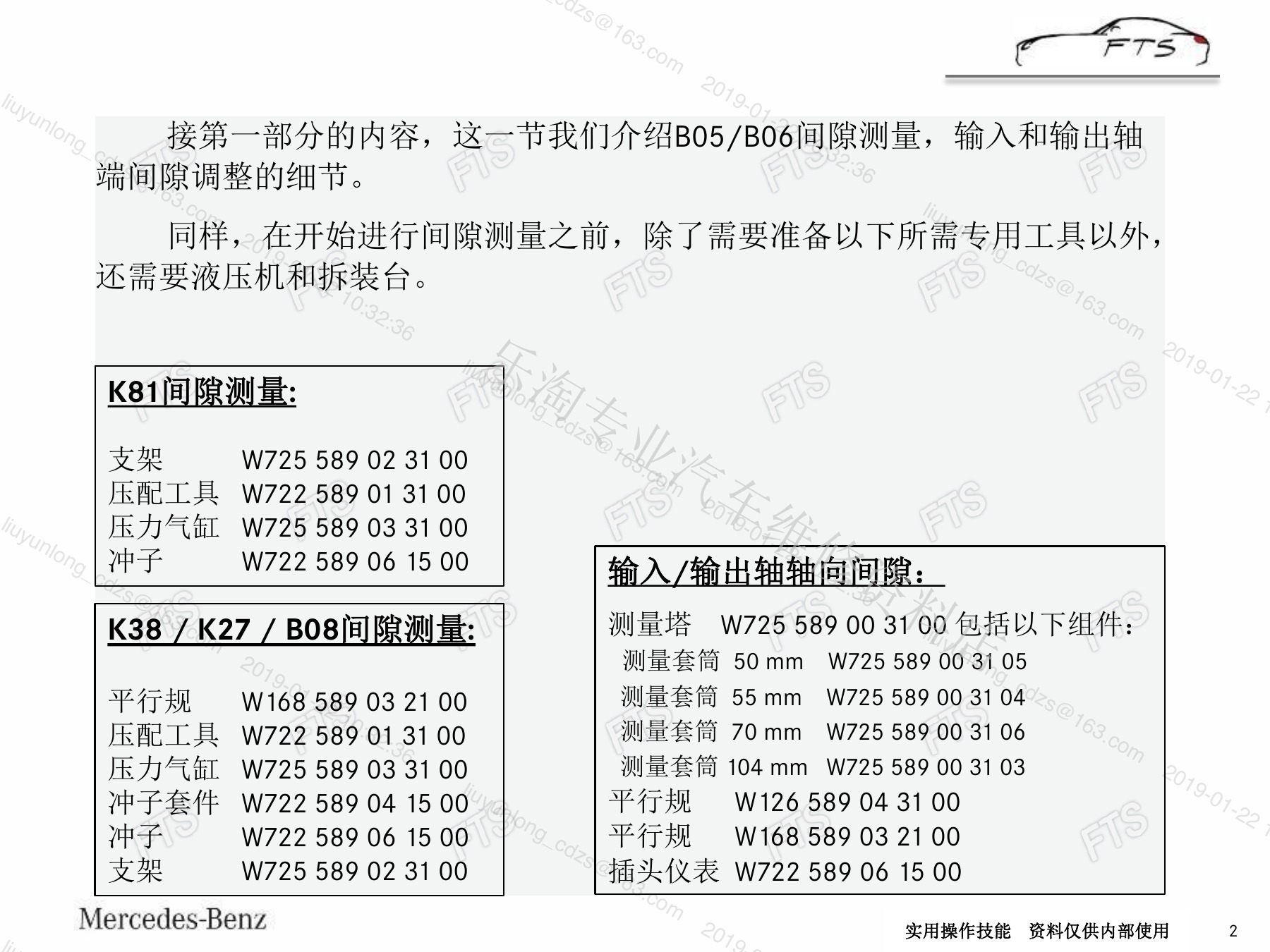

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-02)
原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-03)

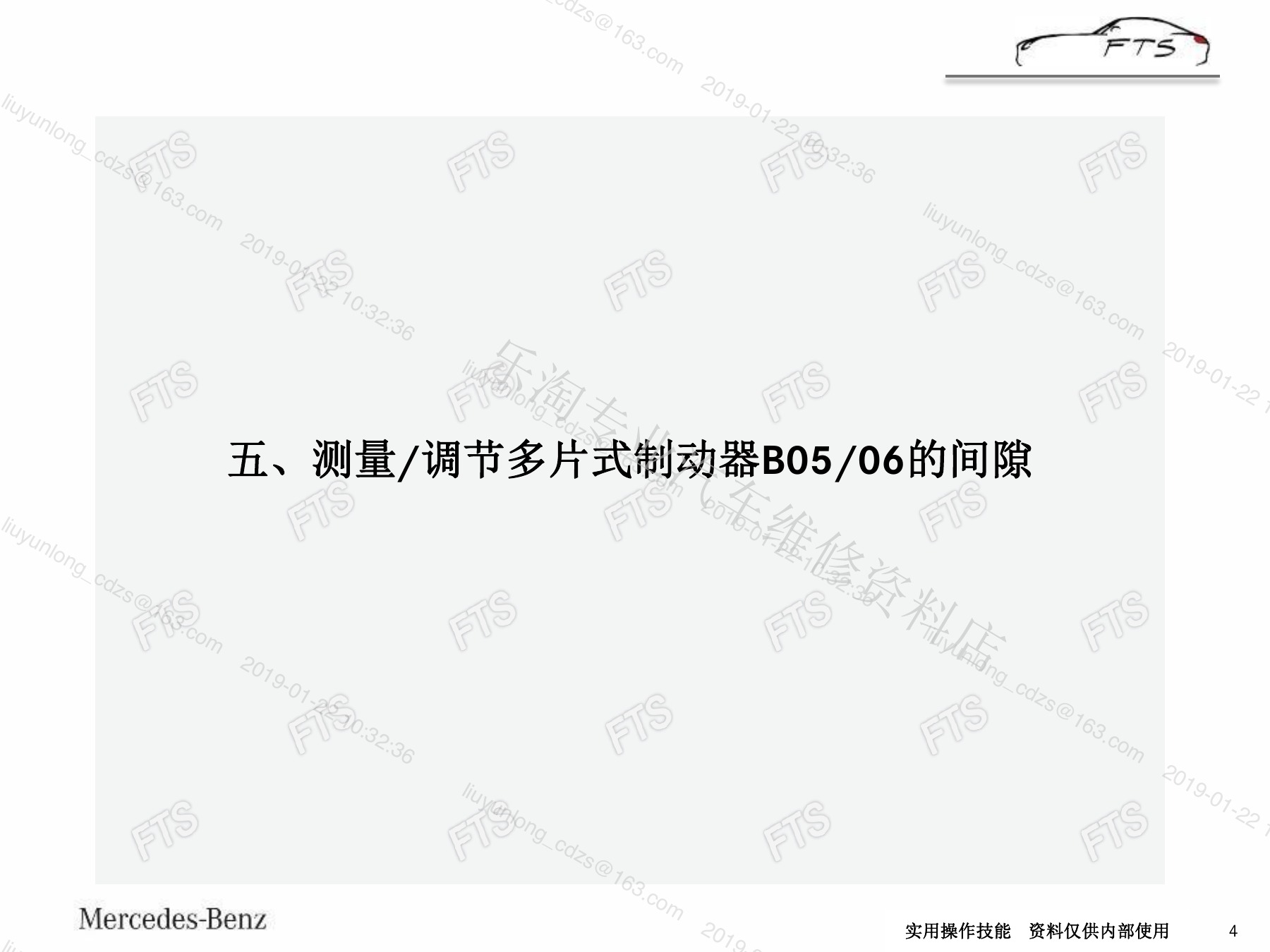

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-04)

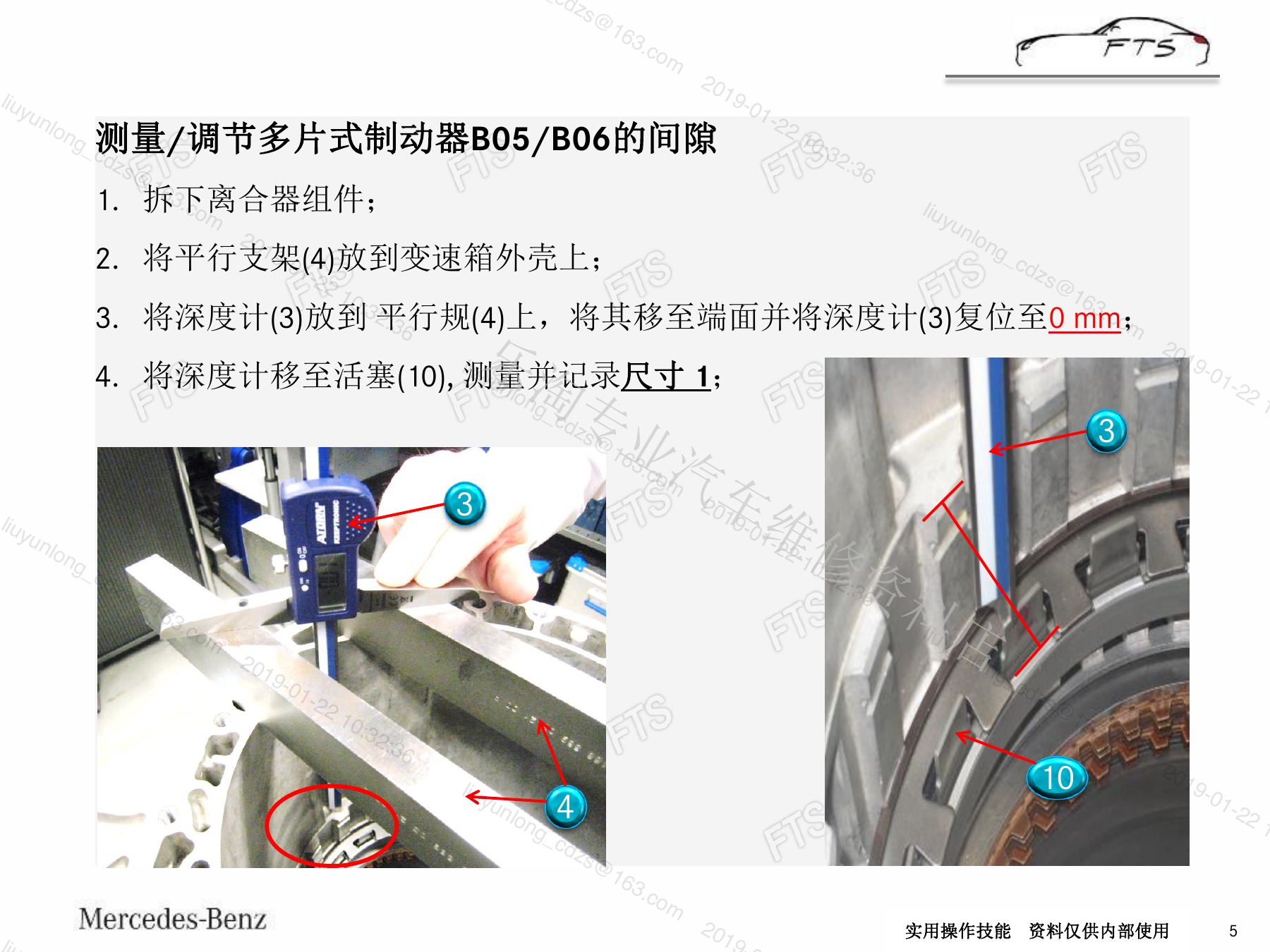

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-05)

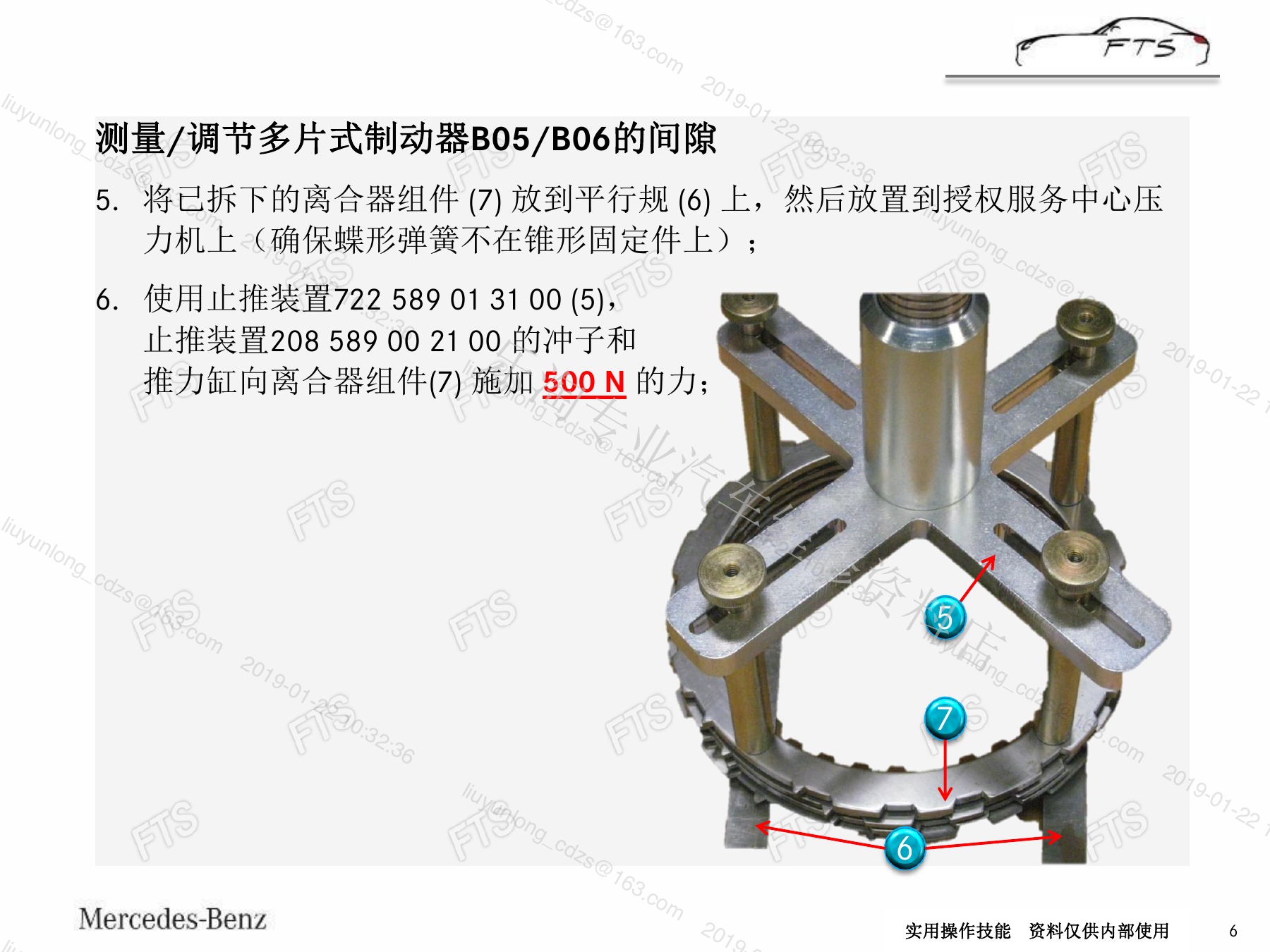

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-06)

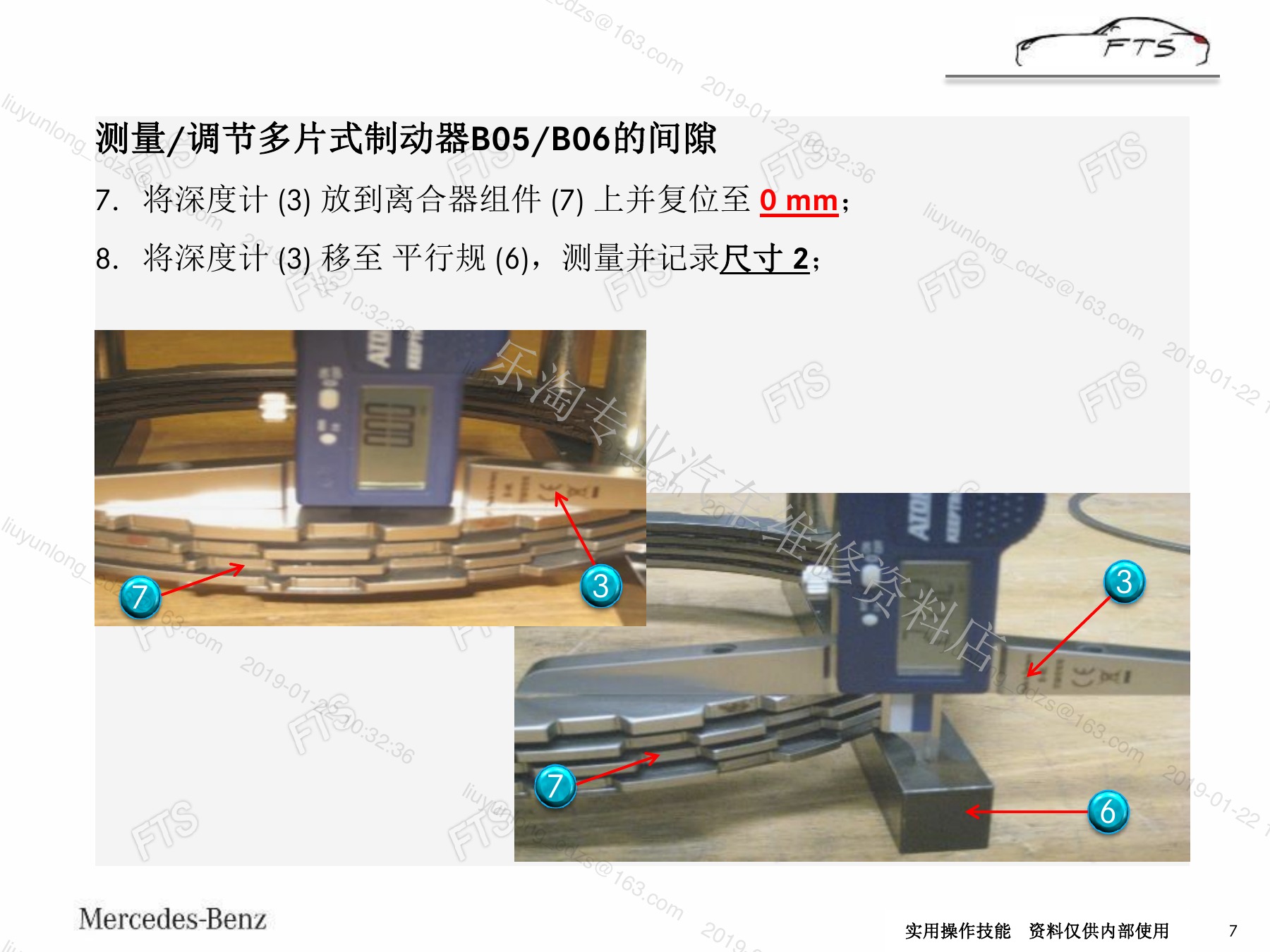

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-07)

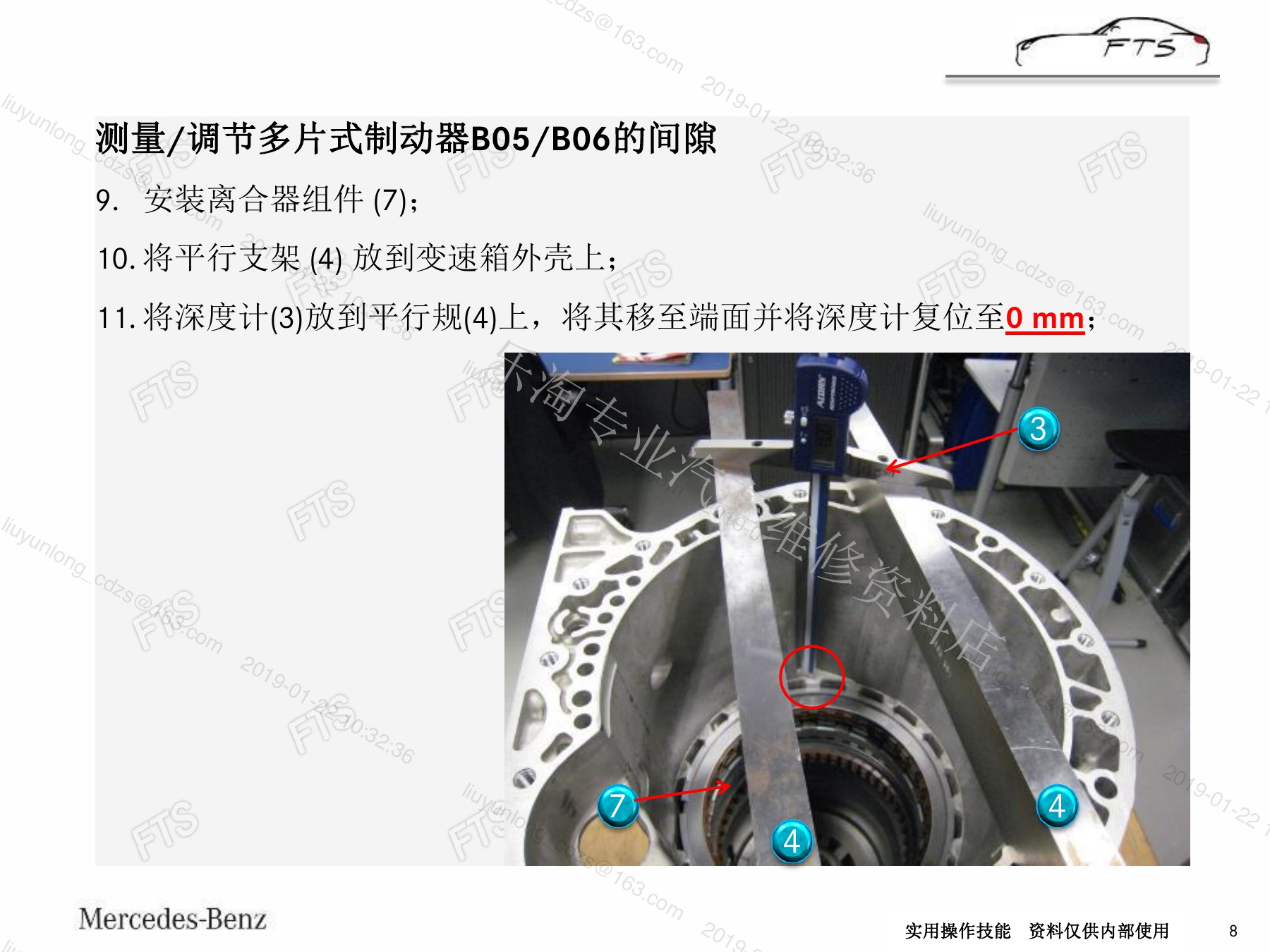

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-08)

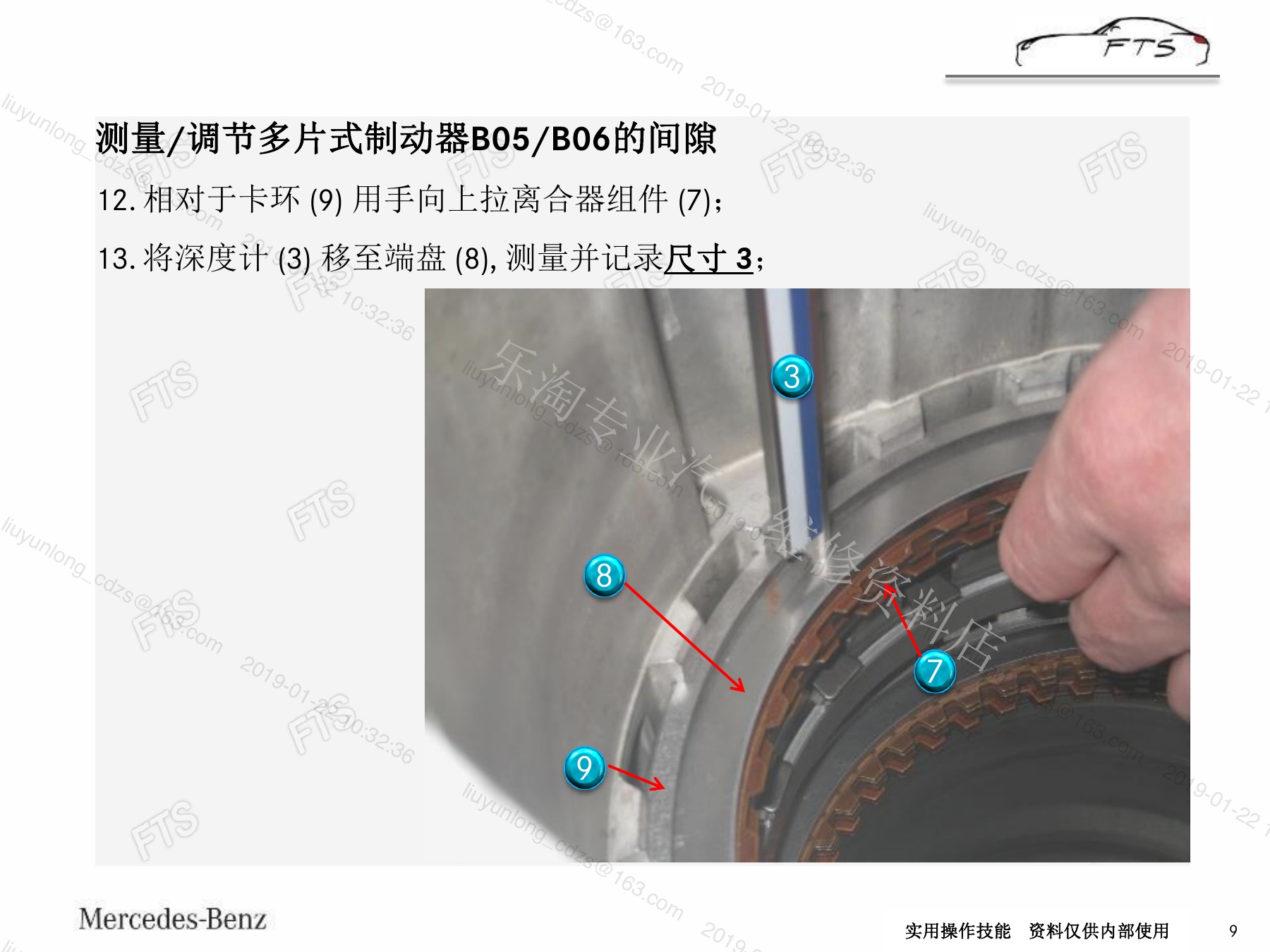

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-09)

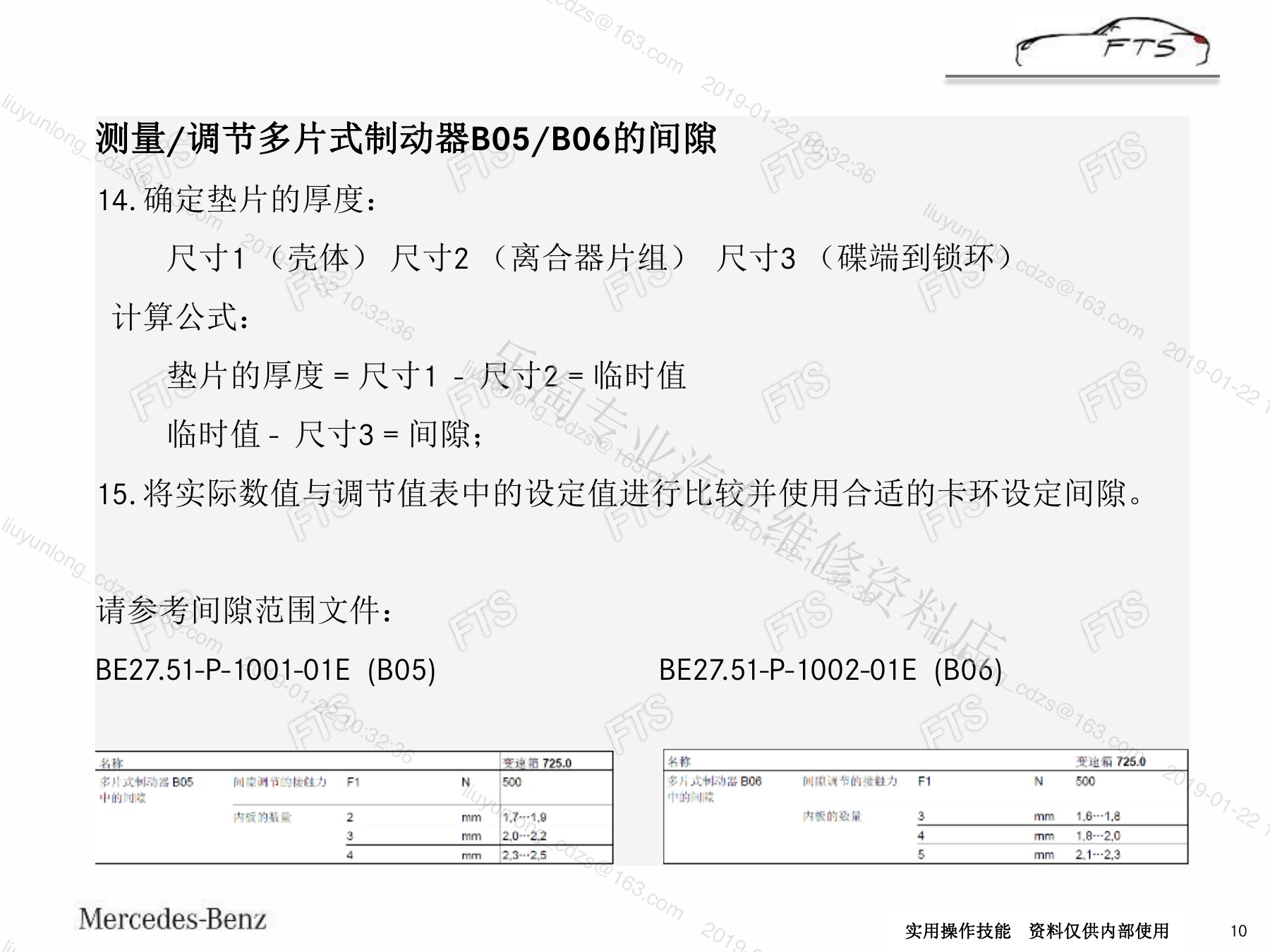

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-10)

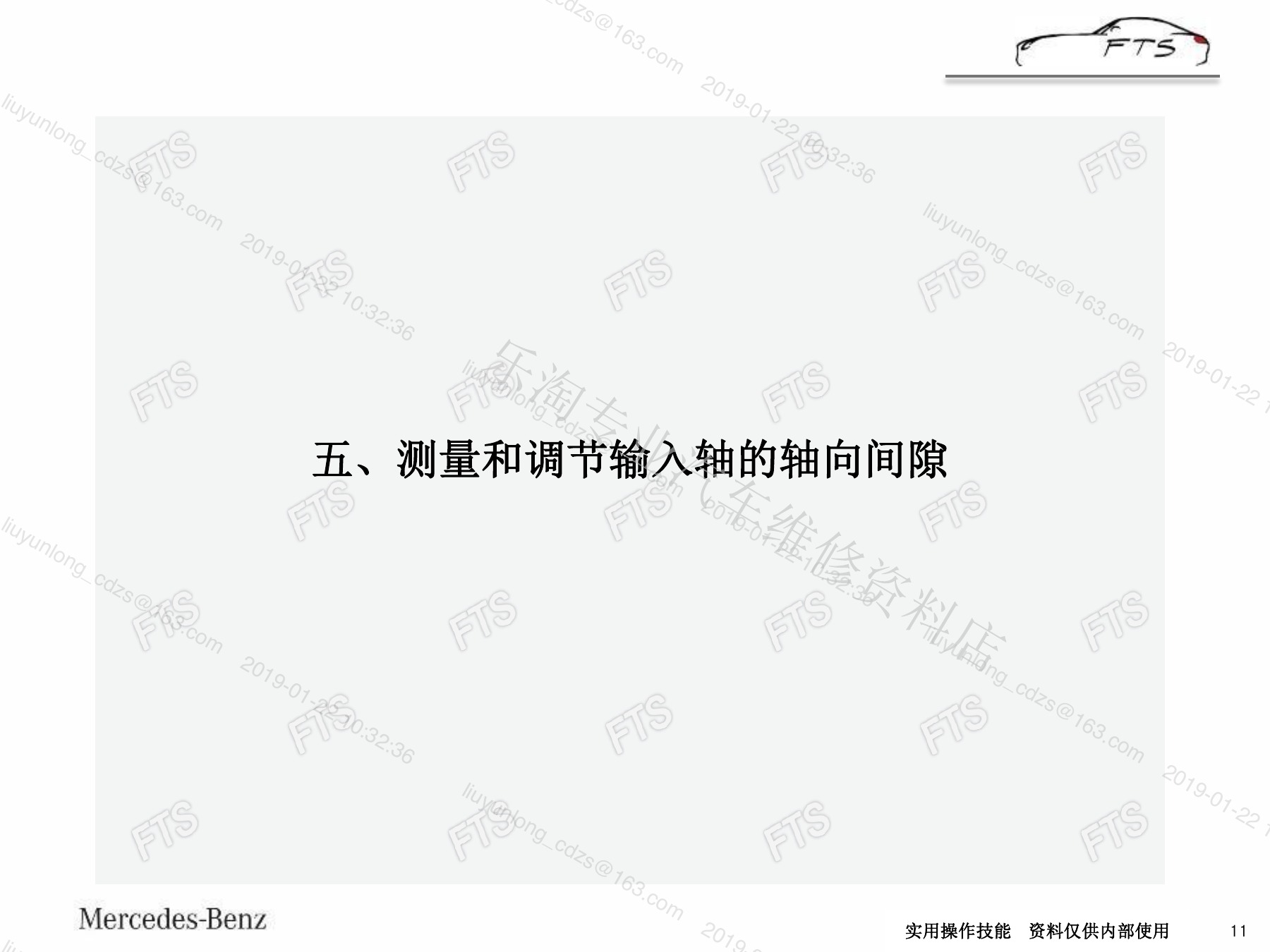

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-11)

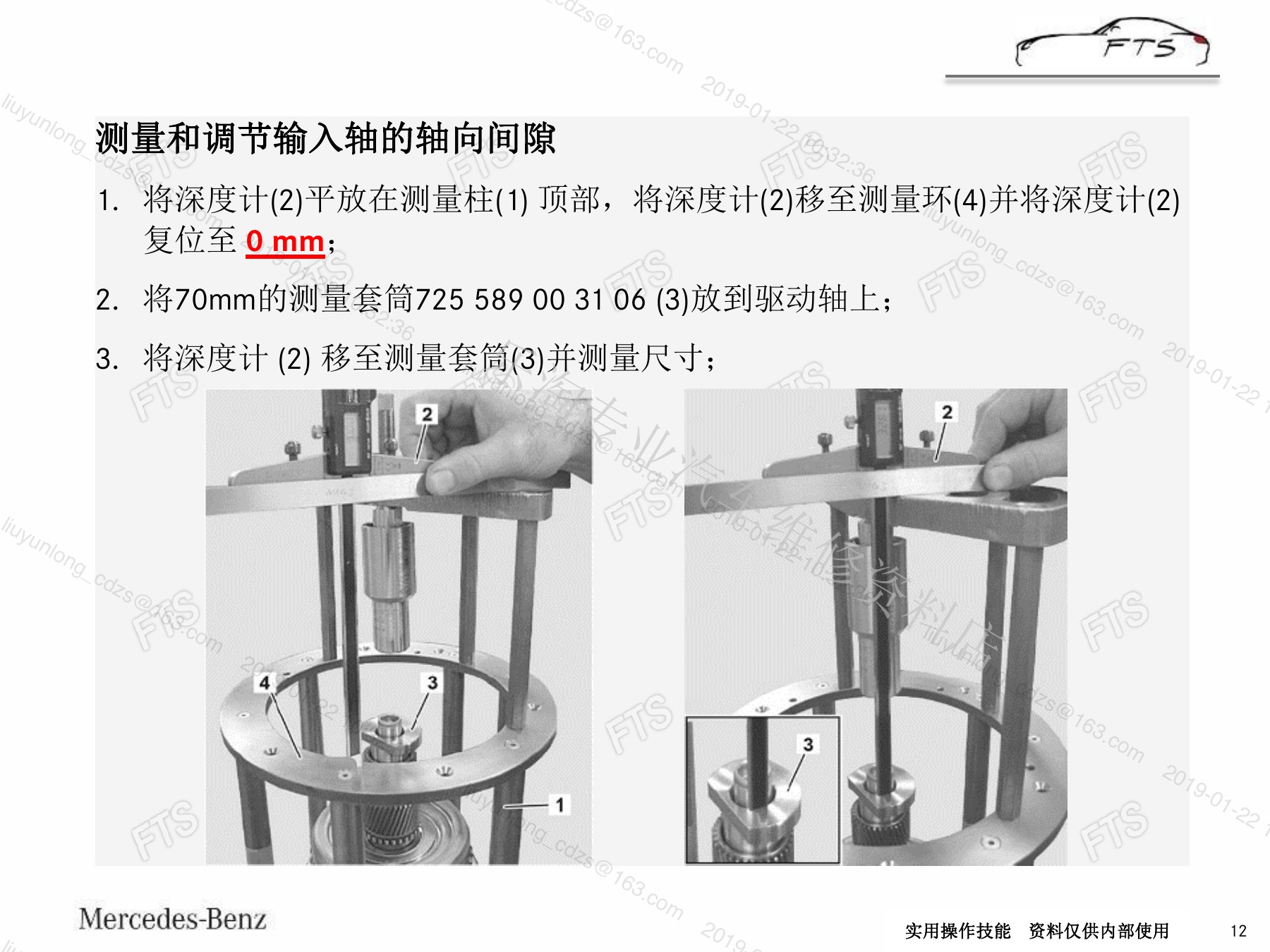

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-12)

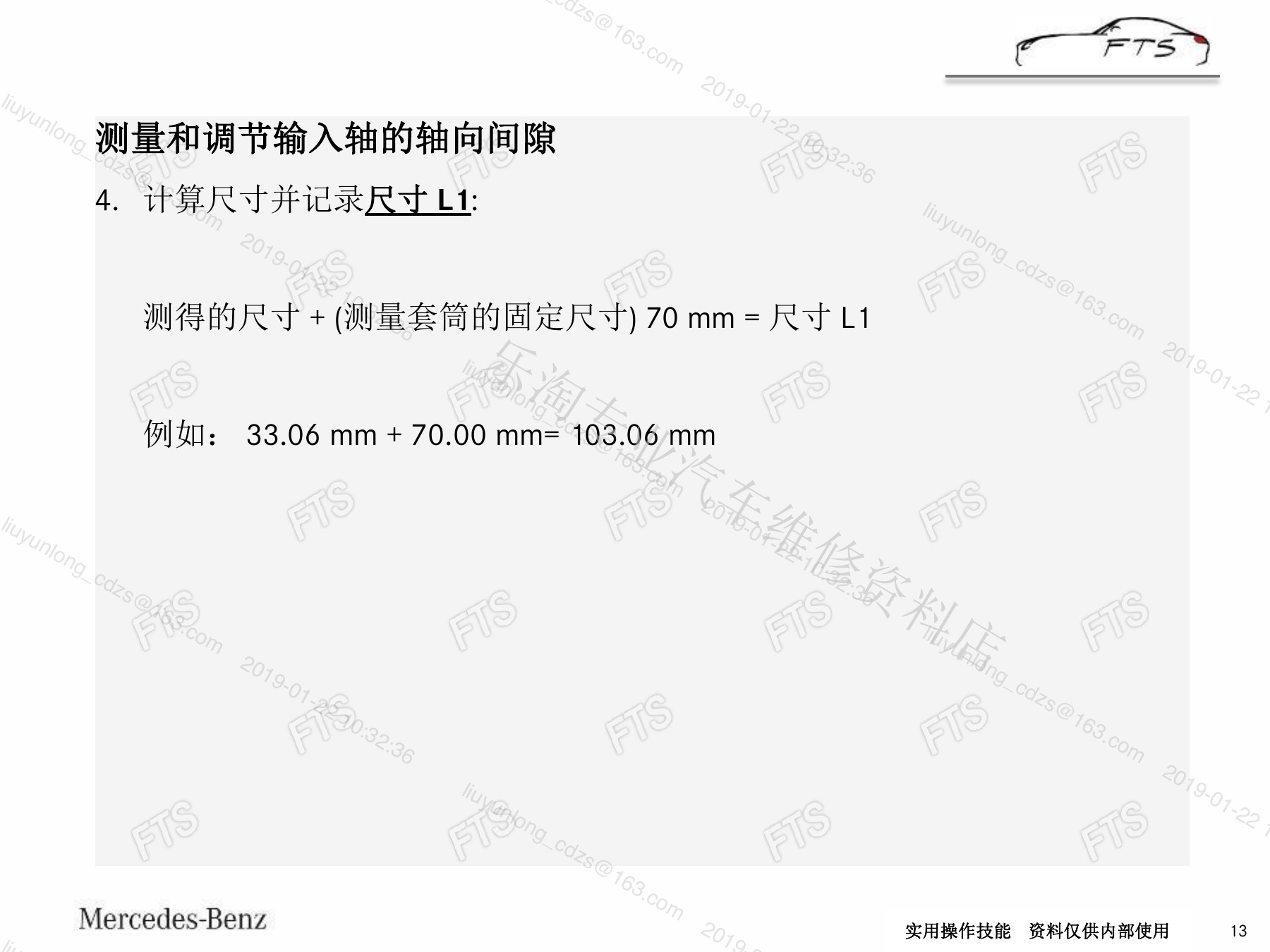

原资料第二册中的B05/B06组件、压具、测量和计算(part2-page-13)

第二册先恢复B05/B06组件的装配关系,再用规定压具和测量方法取得尺寸。课件包含多步尺寸换算,应保留每次读数的小数位,并用当前维修数据复核,而不是直接套用示例计算结果。

六、输入轴轴向间隙

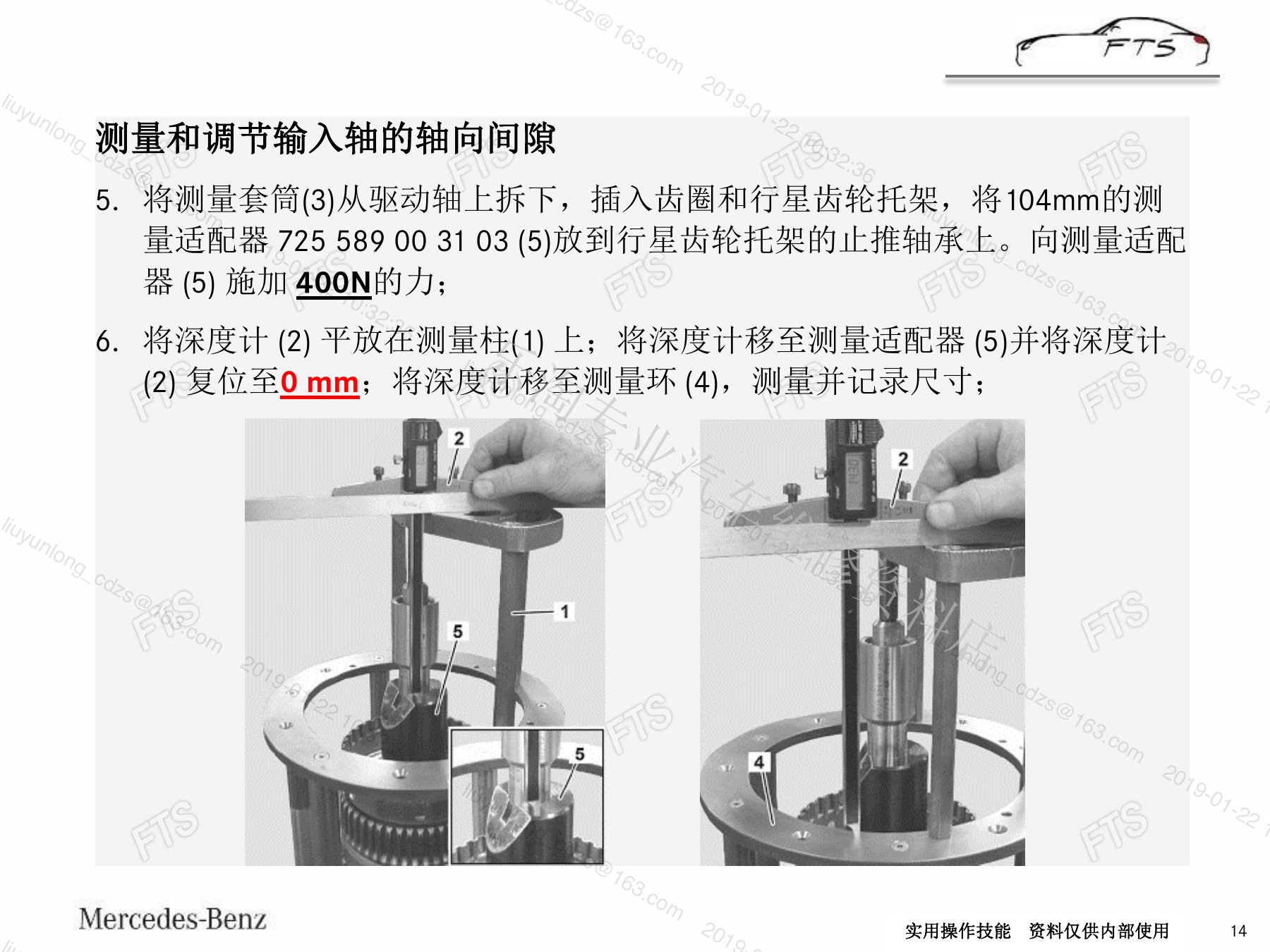

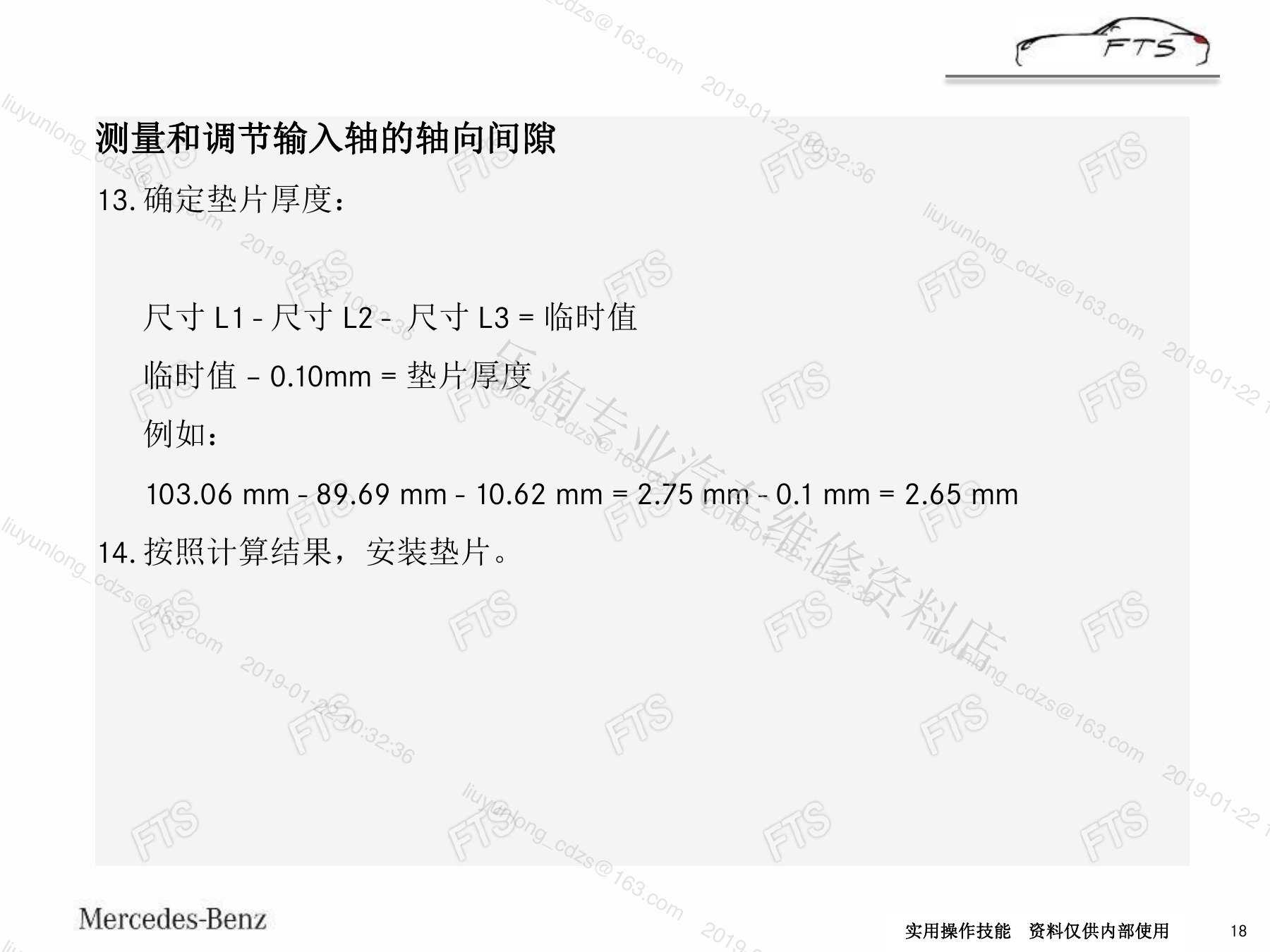

原资料中的输入轴工装、基准尺寸和轴向间隙计算(part2-page-14)

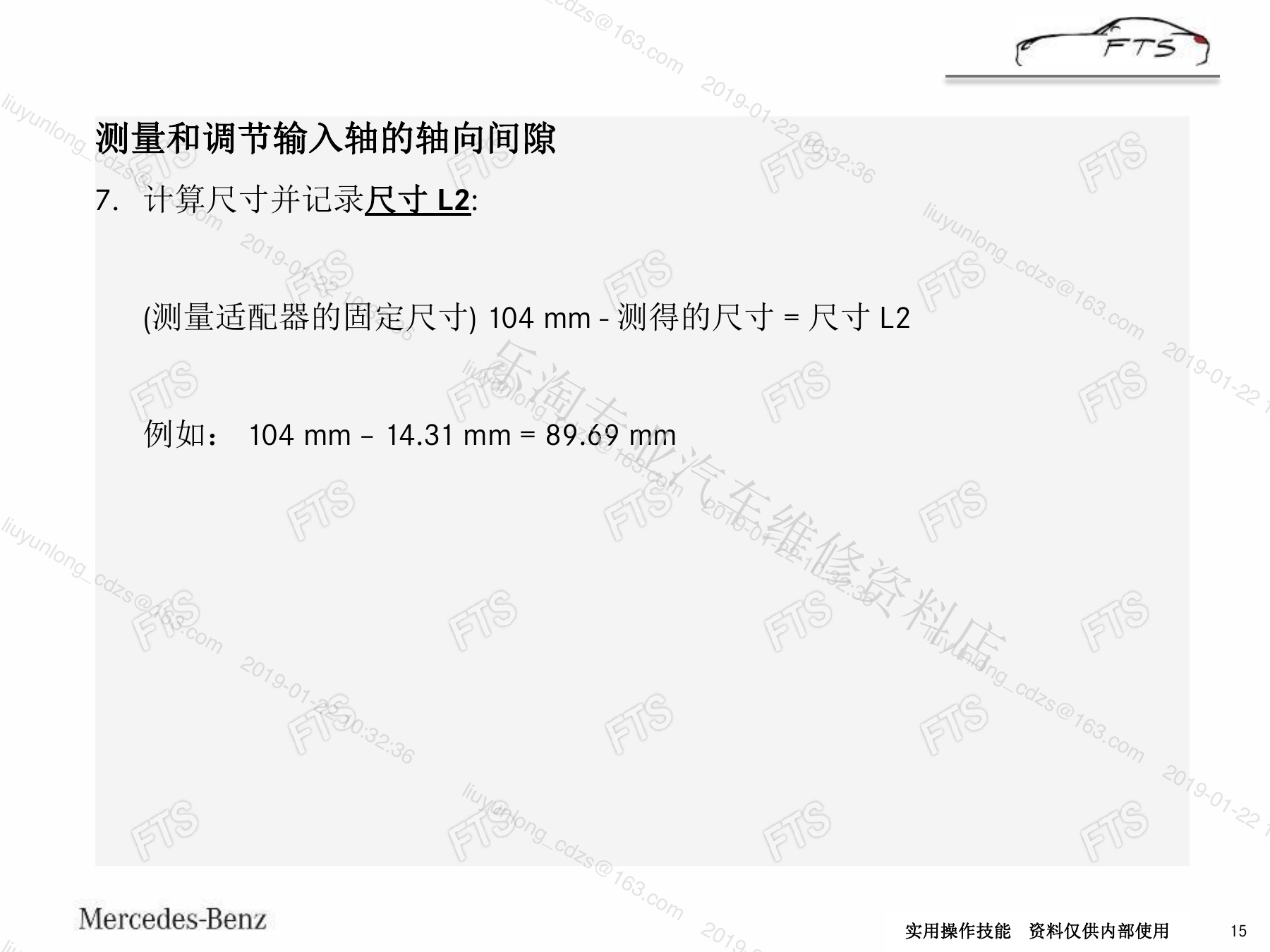

原资料中的输入轴工装、基准尺寸和轴向间隙计算(part2-page-15)

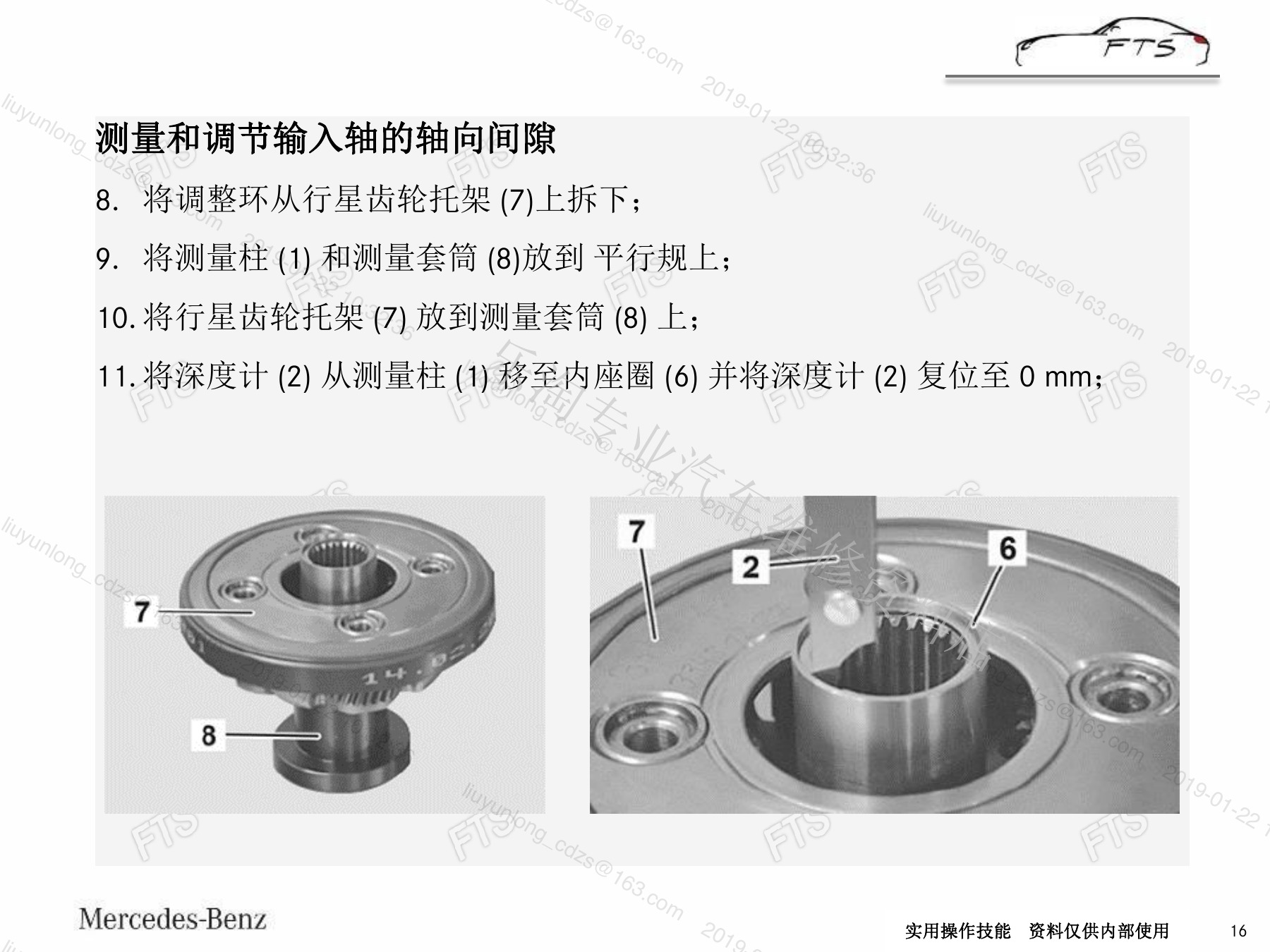

原资料中的输入轴工装、基准尺寸和轴向间隙计算(part2-page-16)

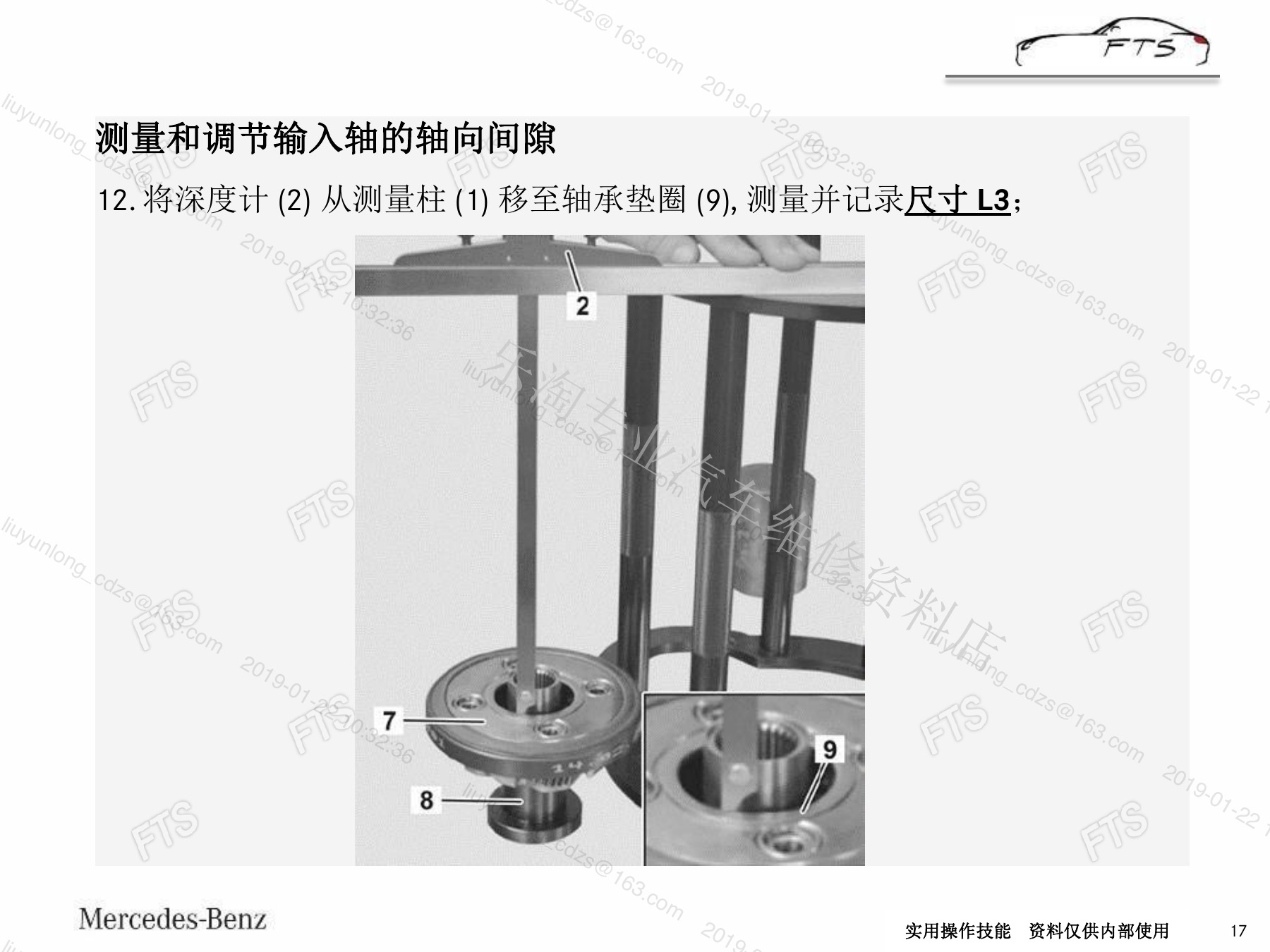

原资料中的输入轴工装、基准尺寸和轴向间隙计算(part2-page-17)
原资料中的输入轴工装、基准尺寸和轴向间隙计算(part2-page-18)

输入轴测量需建立固定基准,分别取得相关高度或位移,再按资料公式计算轴向间隙。测量件必须充分落座,量具保持垂直,并重复测量确认读数稳定。

七、输出轴与变矩器轴向间隙

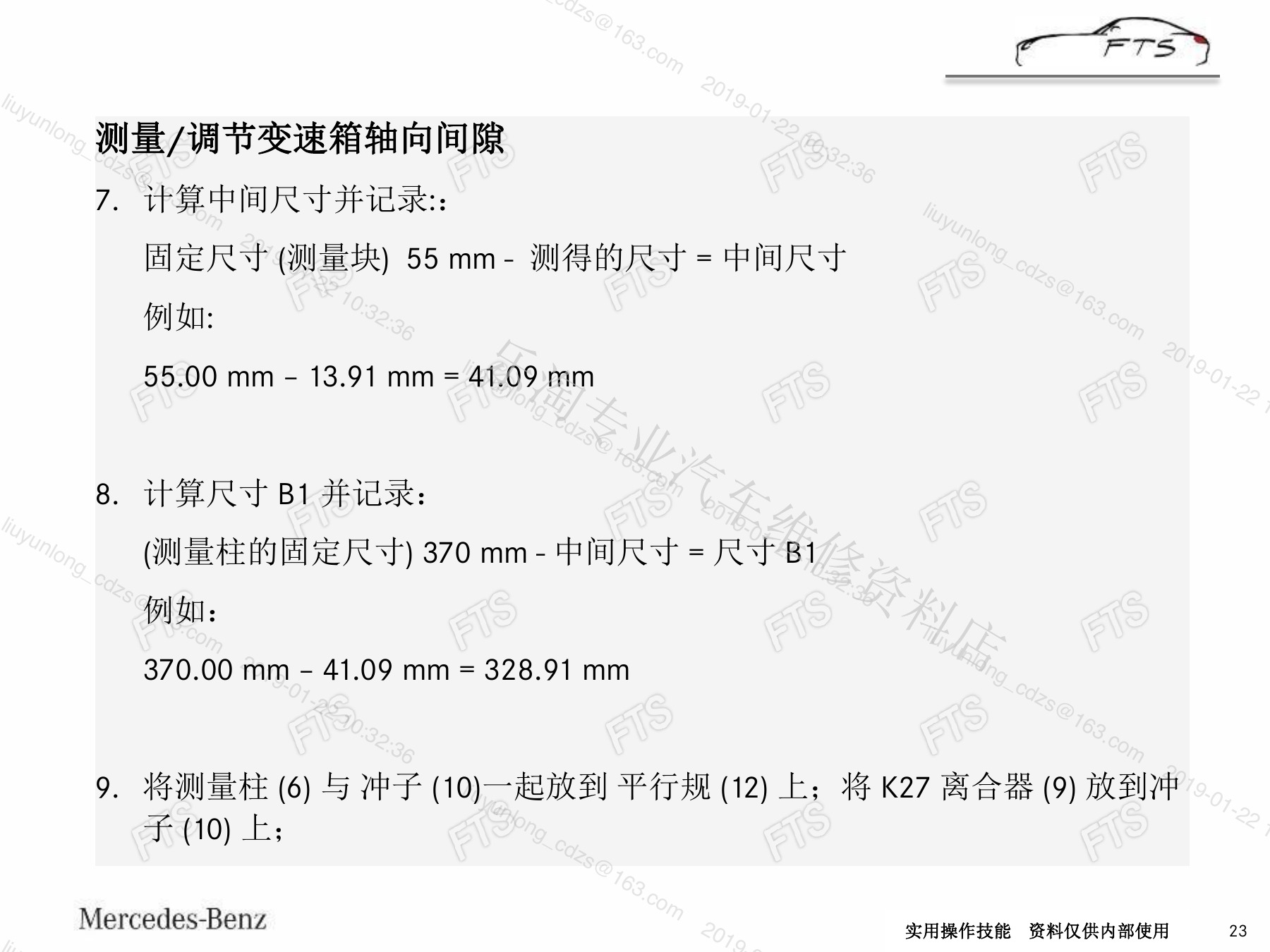

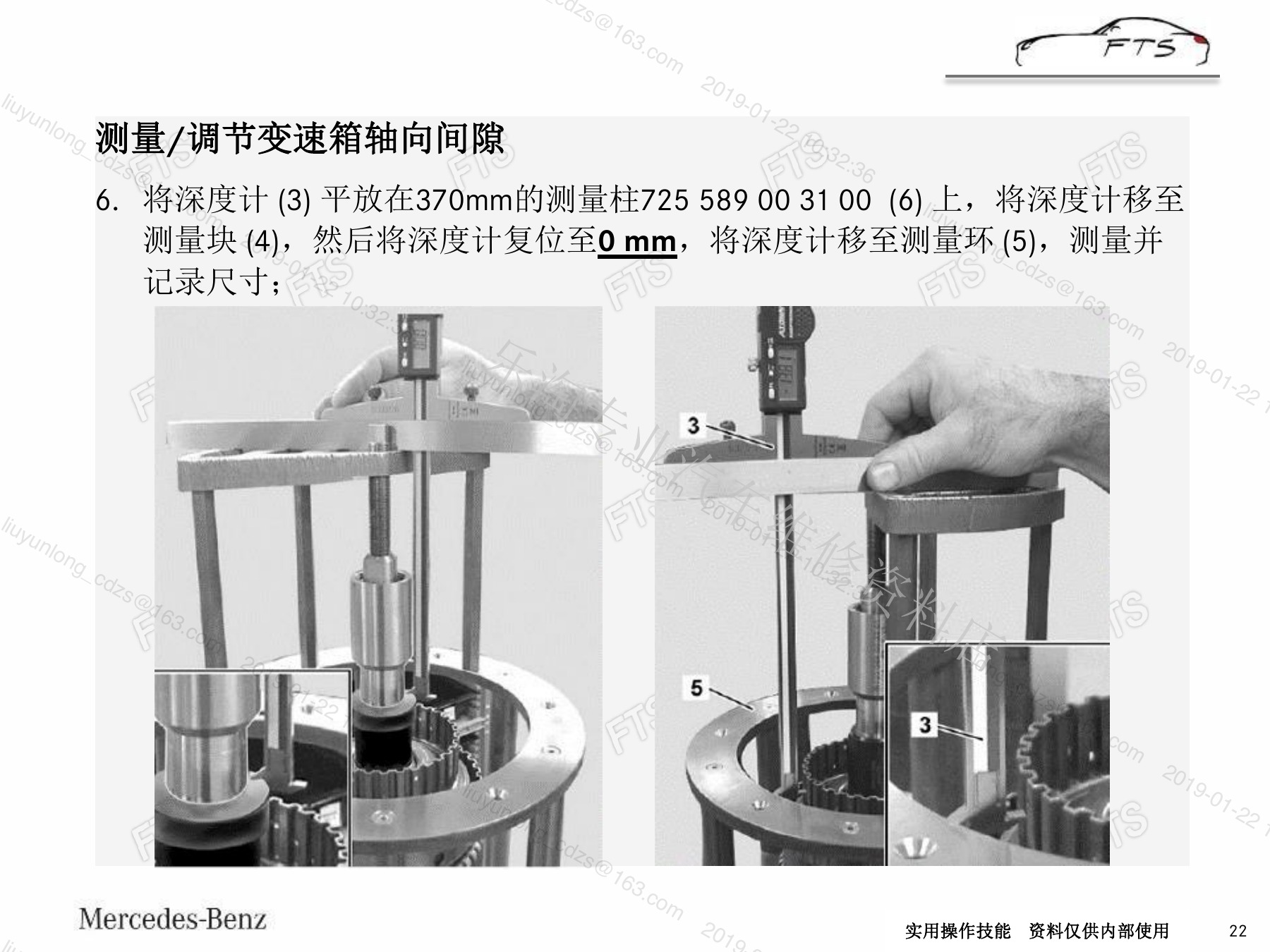

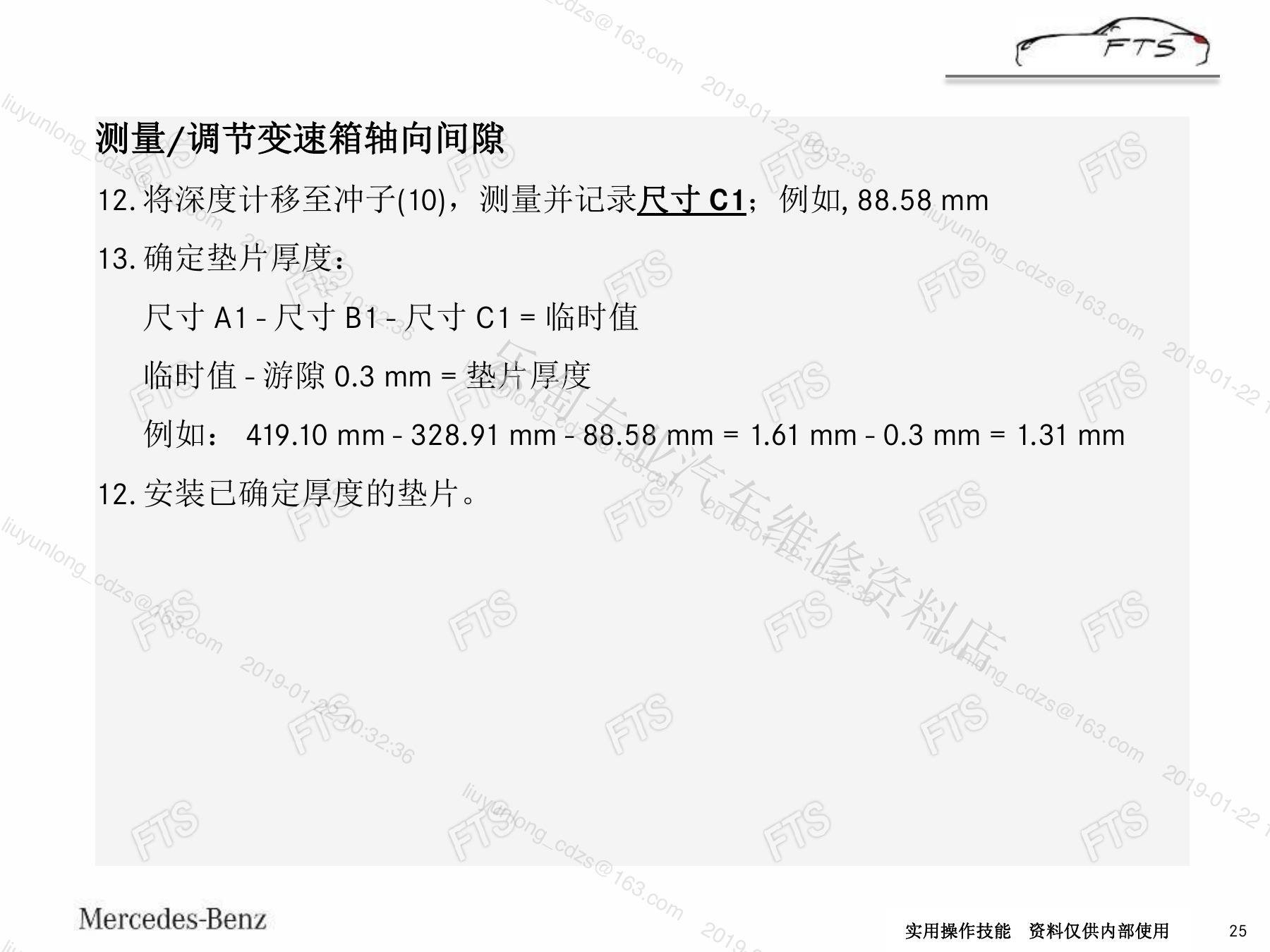

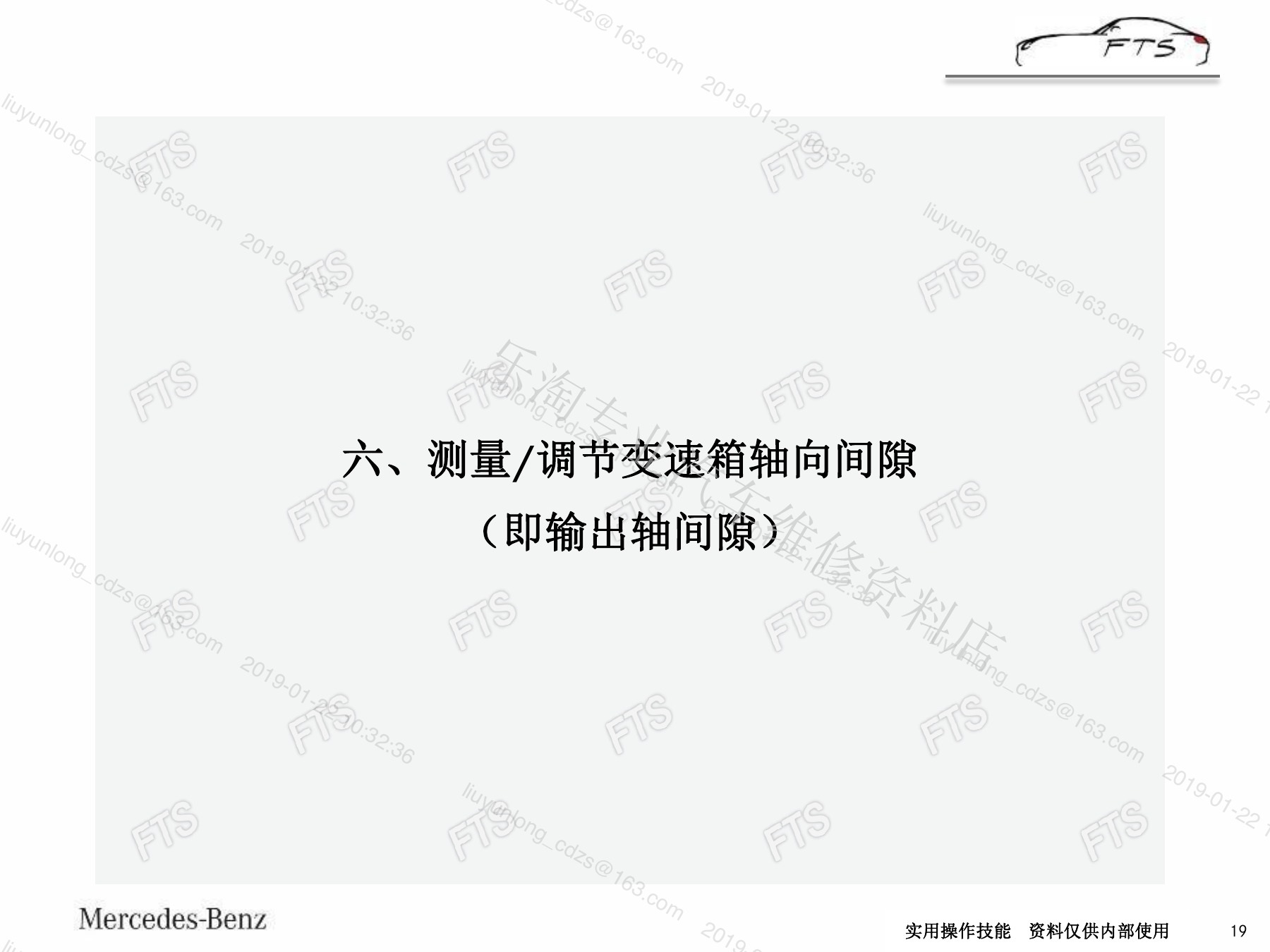

原资料中的输出轴、壳体、变矩器轴和百分表测量(part2-page-19)

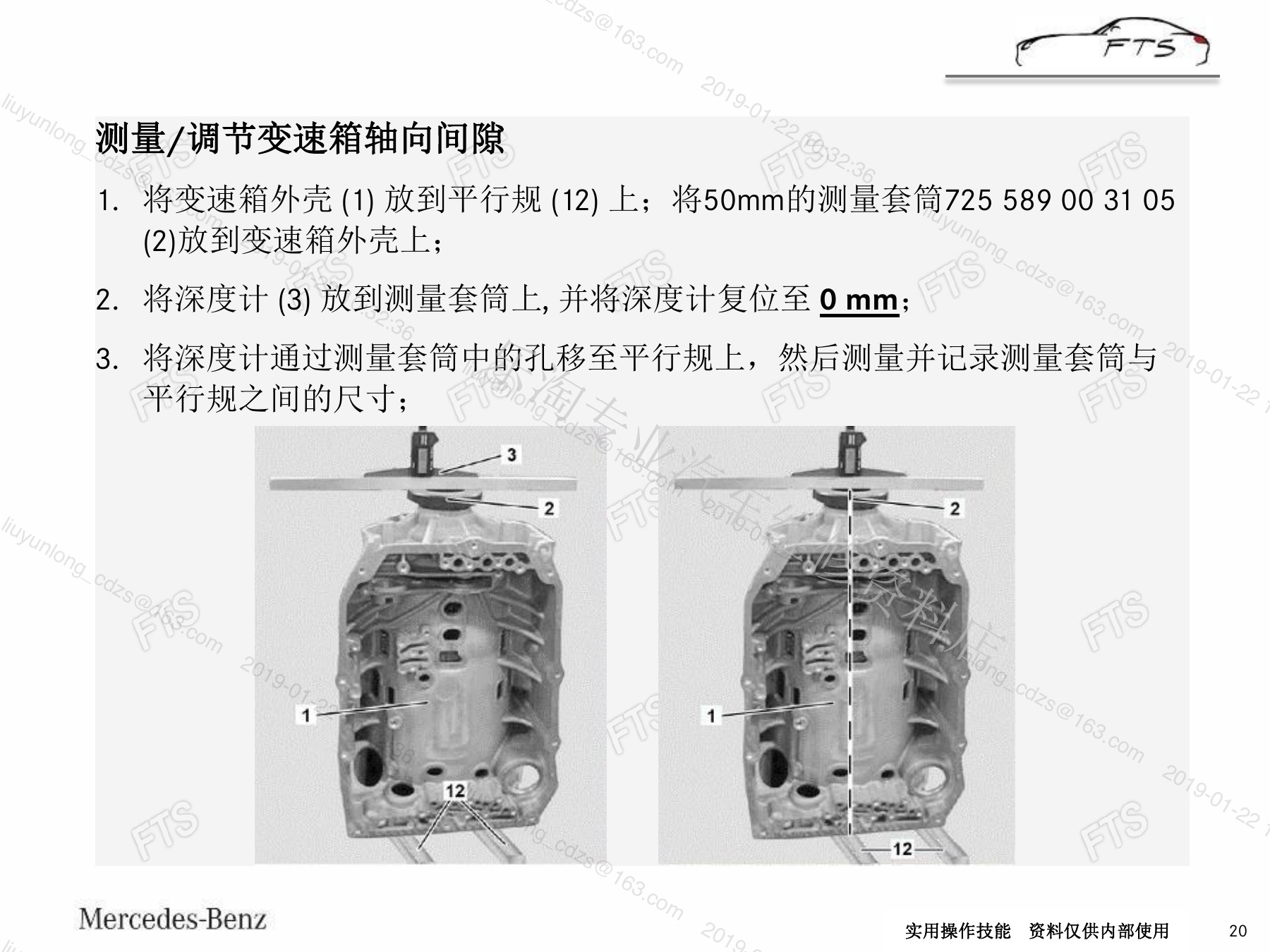

原资料中的输出轴、壳体、变矩器轴和百分表测量(part2-page-20)

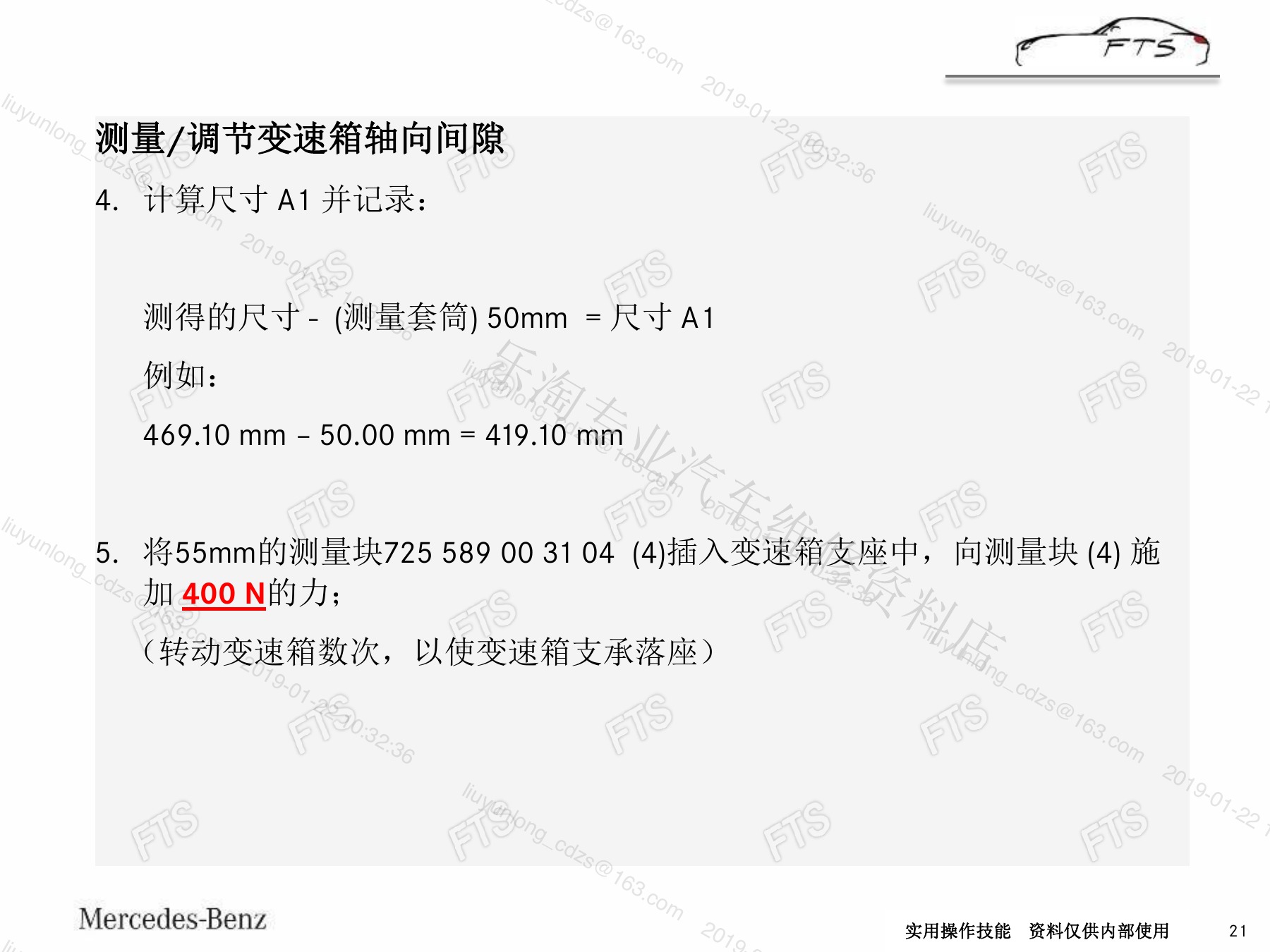

原资料中的输出轴、壳体、变矩器轴和百分表测量(part2-page-21)
原资料中的输出轴、壳体、变矩器轴和百分表测量(part2-page-22)
原资料中的输出轴、壳体、变矩器轴和百分表测量(part2-page-23)

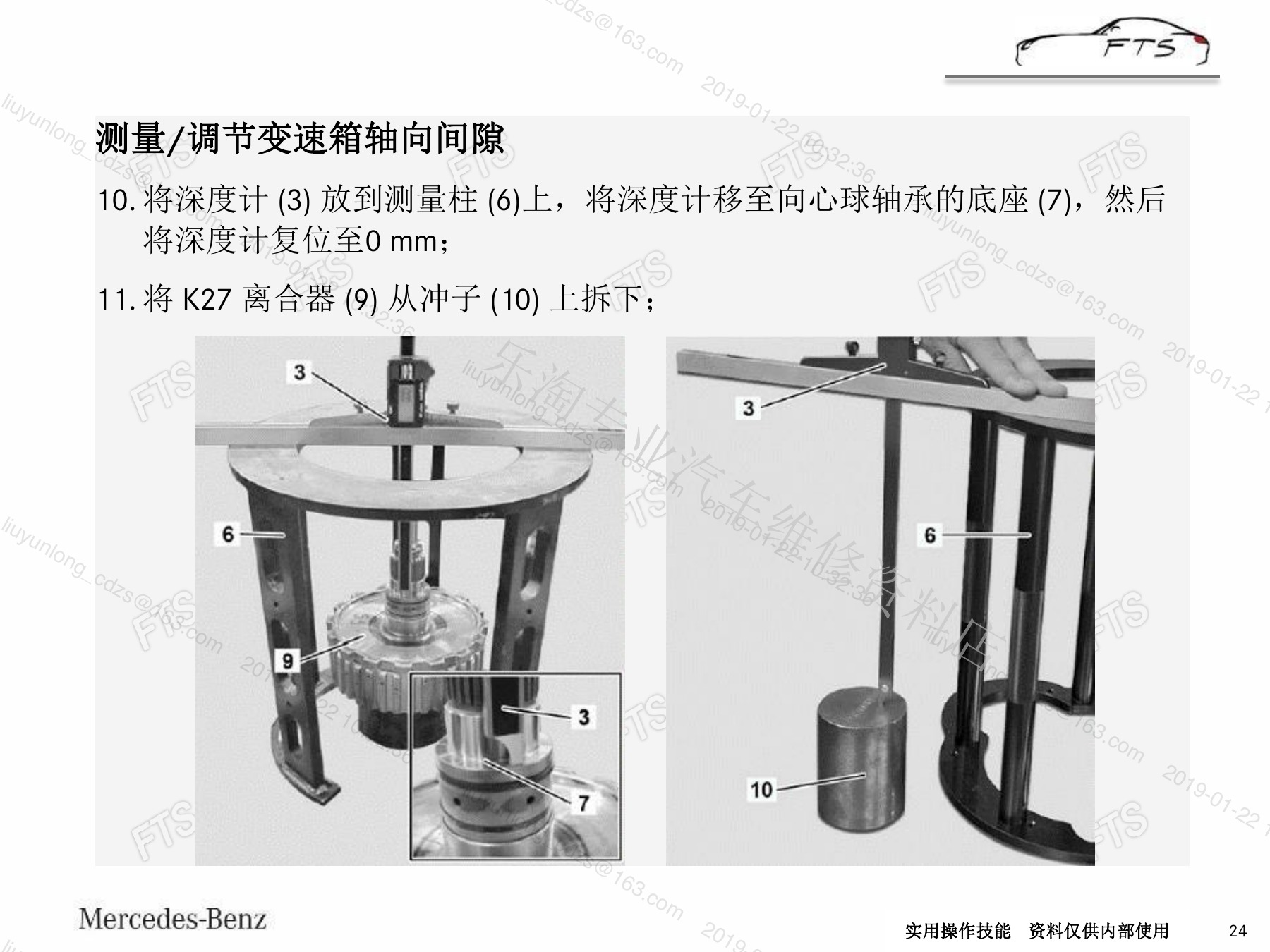

原资料中的输出轴、壳体、变矩器轴和百分表测量(part2-page-24)
原资料中的输出轴、壳体、变矩器轴和百分表测量(part2-page-25)

输出轴和变矩器侧使用不同支撑与测量组合。装入壳体或专用支架后,按规定方向移动部件并读取总行程,必要时通过垫片调整。不能用撬动造成壳体或轴承额外受力。

八、最终复核

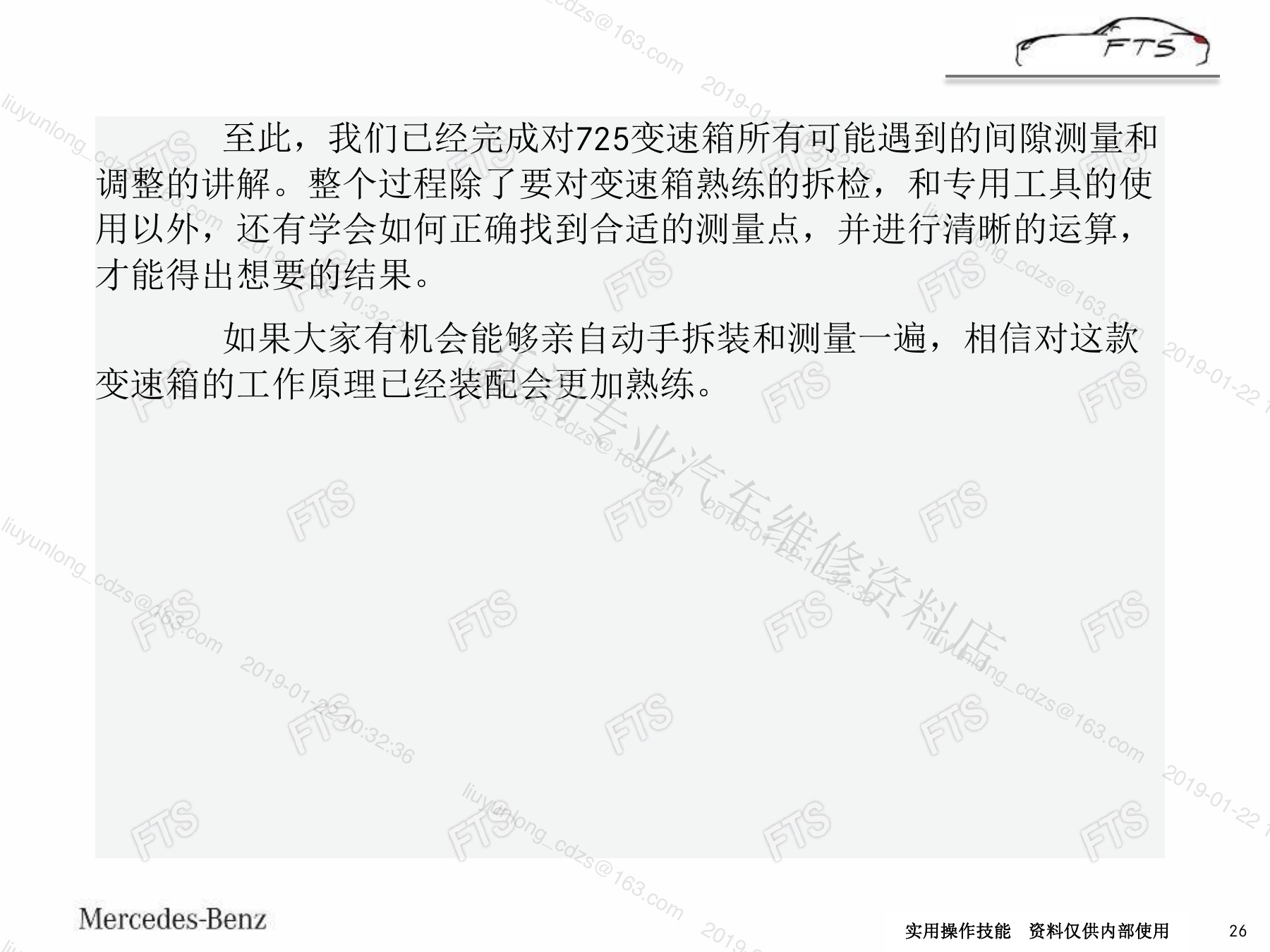

原资料中的间隙测量总结与复核(part2-page-26)

所有间隙合格后再次核对卡环、垫片、轴承和摩擦片装配,保存测量记录。若某一数值反复不稳定,应返回检查工装、零件落座、表架刚度和磨损,而不是选择一个接近目标的读数继续装配。

本文依据奔驰相关技术资料进行归纳与重新编排,文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
