特斯拉 Model 3 电气参考使用培训：按工厂与生产日期选图、追线和连接器核对

选电气图先核对工厂与生产日期，再让电路图和连接器参考使用同一资料版本。Model 3的官方Electrical Reference不是所有年份共用的一张图。入口把资料按SOP分组，每组再提供Interactive Schematics和Connector Reference。下文结合当前入口及SOP8的X225示例，说明怎样从版本找到具体连接器，而不是靠相似外观猜线。

核对日期：2026年9月9日。本文是资料使用培训，配图是根据官方界面和连接器参考重新绘制的教学图。日期区间以查询时官方入口为准；示例针脚只适用于所示SOP8资料，不能跨版本使用。

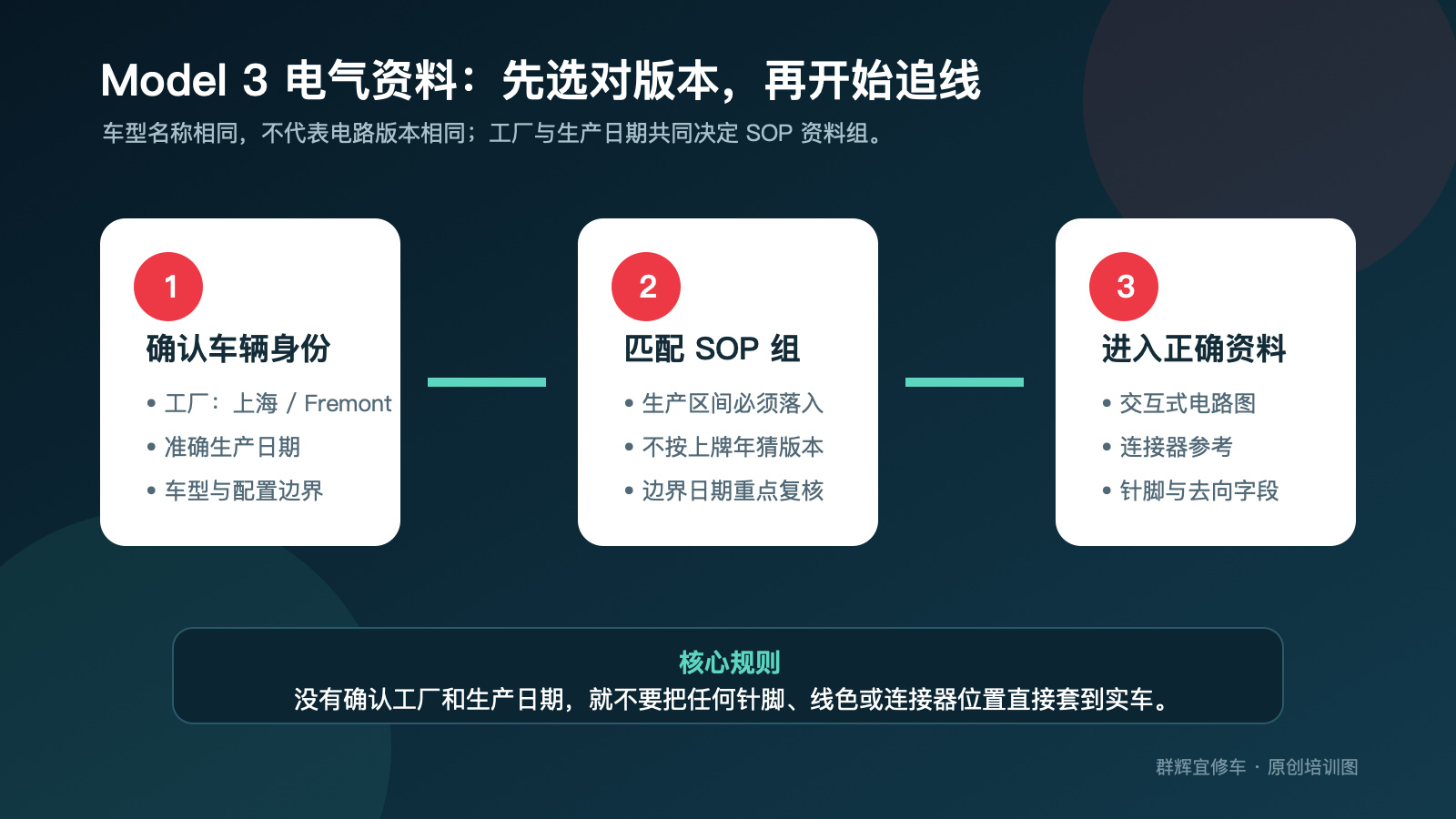

1、工厂和生产日期必须同时匹配

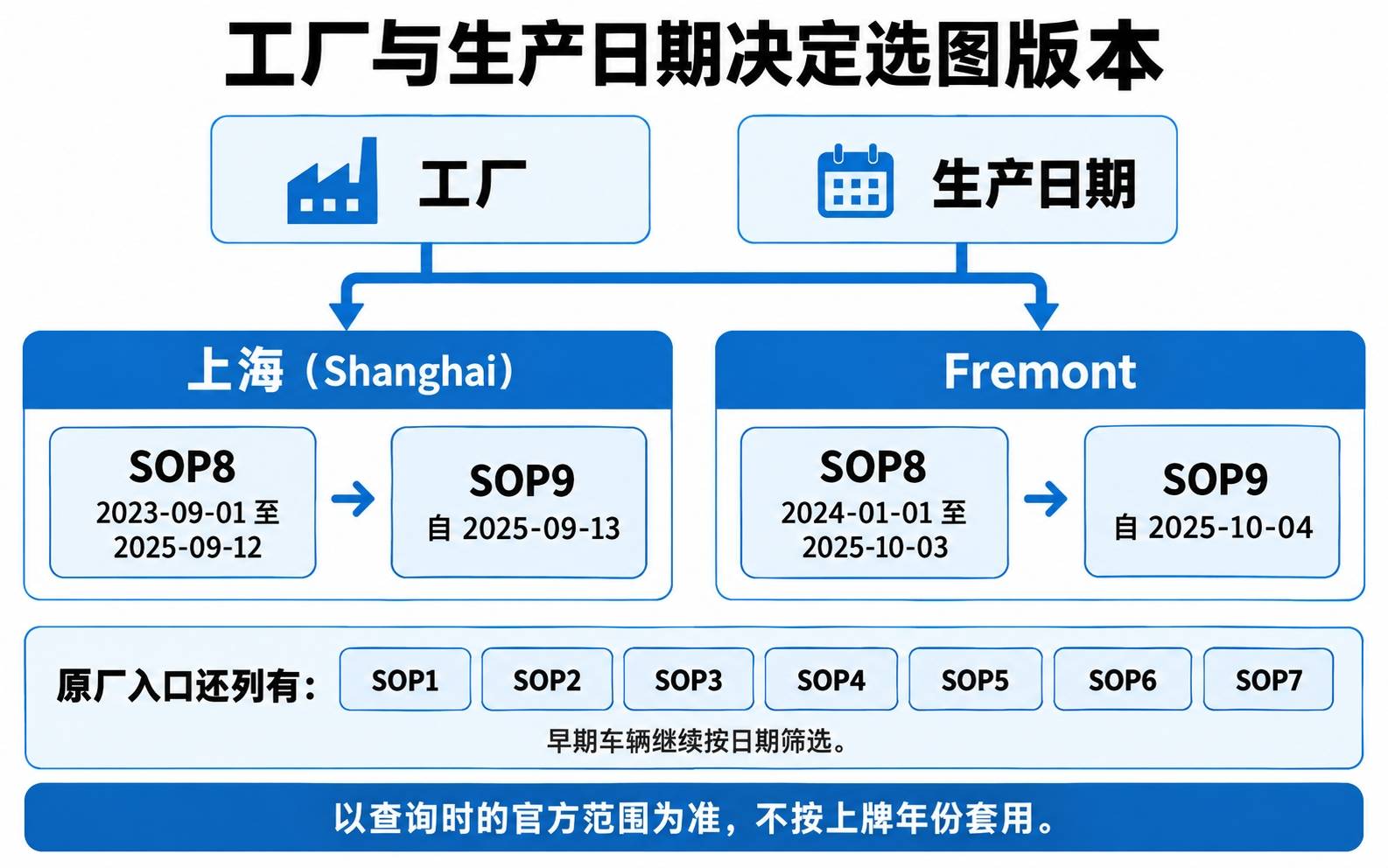

入口提供Factory和Production Date两个筛选项。Factory可见All Factories、Fremont与Shanghai。Production Date指生产日期，不是交付日期或上牌日期。先从可靠车辆记录确认信息，再选择工厂、输入生产日期，检查所显示资料组的适用区间。

当前入口中，上海SOP8区间为2023-09-01至2025-09-12，SOP9自2025-09-13起；Fremont的SOP8为2024-01-01至2025-10-03，SOP9自2025-10-04起。两个工厂的切换日期不同，不能只凭“2025年车”决定用SOP8还是SOP9。

例如按本次查询的区间，上海生产日期2025-09-12落在SOP8，次日落在SOP9；Fremont的2025-09-13仍处在SOP8。这个例子只说明筛选规则，不代替车辆配置核实。若日期或工厂不明，应先补齐车辆信息，不要默认选择最新资料。

早期车辆继续查看SOP1至SOP7。当前SOP7的Fremont范围为2022-01-17至2023-12-31，上海为2021-11-12至2023-08-31；SOP6页面只列上海2021-06-16至2021-11-11。并非每个SOP都同时适用两座工厂，未列出的工厂不能自行补配。

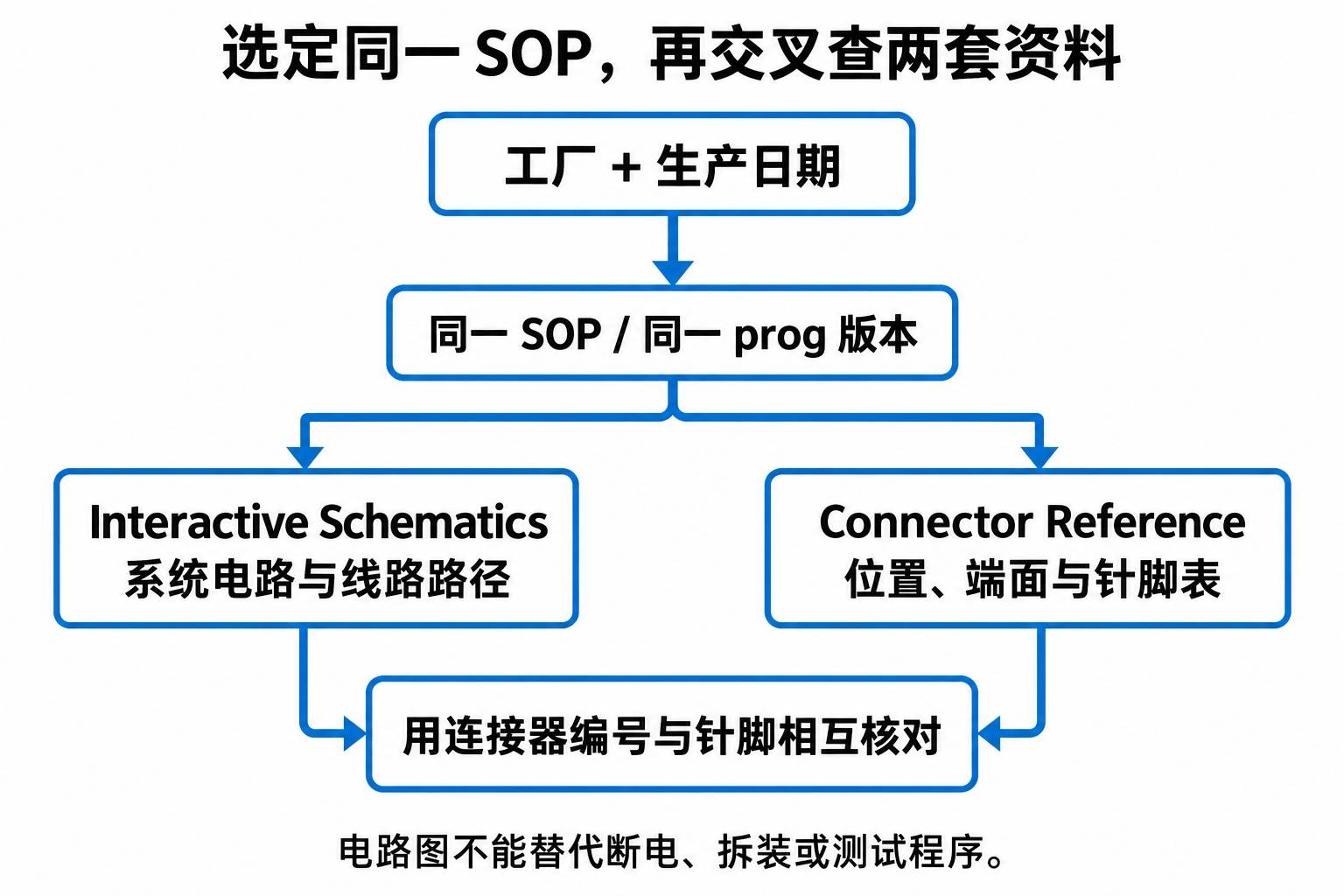

2、同一SOP下，两类资料各有用途

Interactive Schematics：以系统电路为主，识别器件、连接器针脚和中间线路关系。先确定要查的系统和功能，再追踪对应线路，不要只截取一个器件旁边的片段。

Connector Reference：以连接器为主。本文实际查看的X225页面包括连接器位置图、端面图，以及插孔、端子、线色、导线尺寸、对端连接器和对端插孔等表格字段。部分字段可能为空，空白不意味着可用任意端子或密封件替代。

入口目前把SOP8两类资料都放在prog-233目录，SOP9则为prog-333。应从同一SOP卡片进入两个入口。不能一边使用SOP8线路图，一边因为搜索结果靠前而打开另一版本的连接器表。

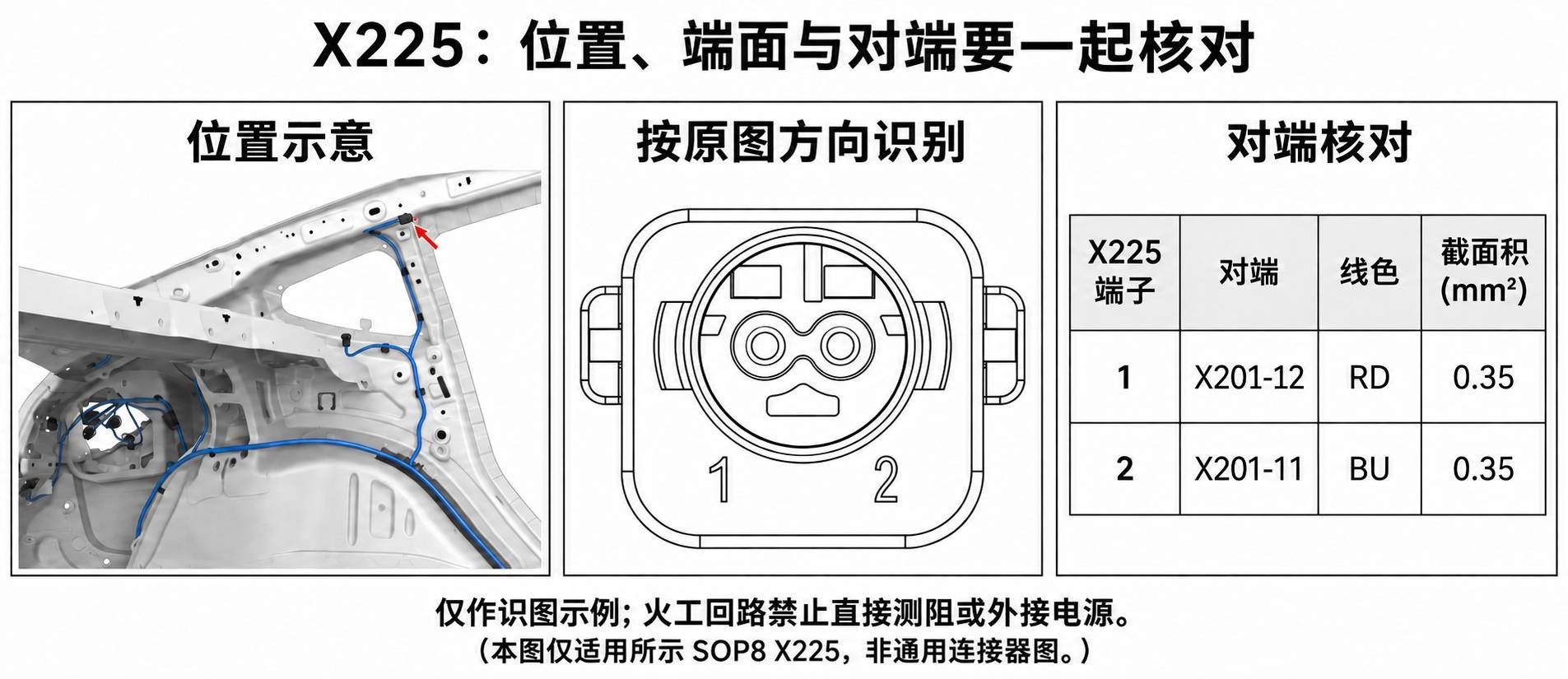

3、用X225把位置、端面和表格连起来

在SOP8连接器目录选X225，页面标示Tesla Part Number为1610784-00-B、Connector为DELPHI 35372151、Color为BK。位置图用箭头指向车身后侧内板上部连接器；它是定位示例，不是拆饰板步骤。

端面图的识别必须保留原图方向：本例标号1在左、2在右，并有外壳和内部定位形状作参照。不能把图片镜像、旋转后仍照抄左右关系，也不能把这个两孔形状当成全部Tesla插头的通用排列。操作前仍须核对实车接口、锁止特征及资料观察方向。

表格中，X225的Cavity 1对应Wire Dest. Desg. X201、Wire Dest. Cavity 12，线色RD、尺寸0.35；Cavity 2对应X201的11号，线色BU、尺寸0.35。也就是完整记录为X225-1↔X201-12与X225-2↔X201-11，而不是只记“红线到12”。导线截面积不能误写成直径。

再对照同版本气囊电路页：X225为左气帘，X201-12为高侧输出、X201-11为低侧输出。这与连接器表的两个对端相互印证。这里仅演示识图交叉核对，不要求也不允许直接对气帘测阻、接试灯或外接电源。Low-Side Drive不等于可以随意搭铁。

4、追线时应保留哪些信息

至少记录资料版本、系统页、起点连接器与针脚、中间插接件、终点连接器与针脚、配置条件和资料链接。遇到M/F、左右舵或可选装备分支，应保留其完整标识，不能把可选分支画成同时并联。

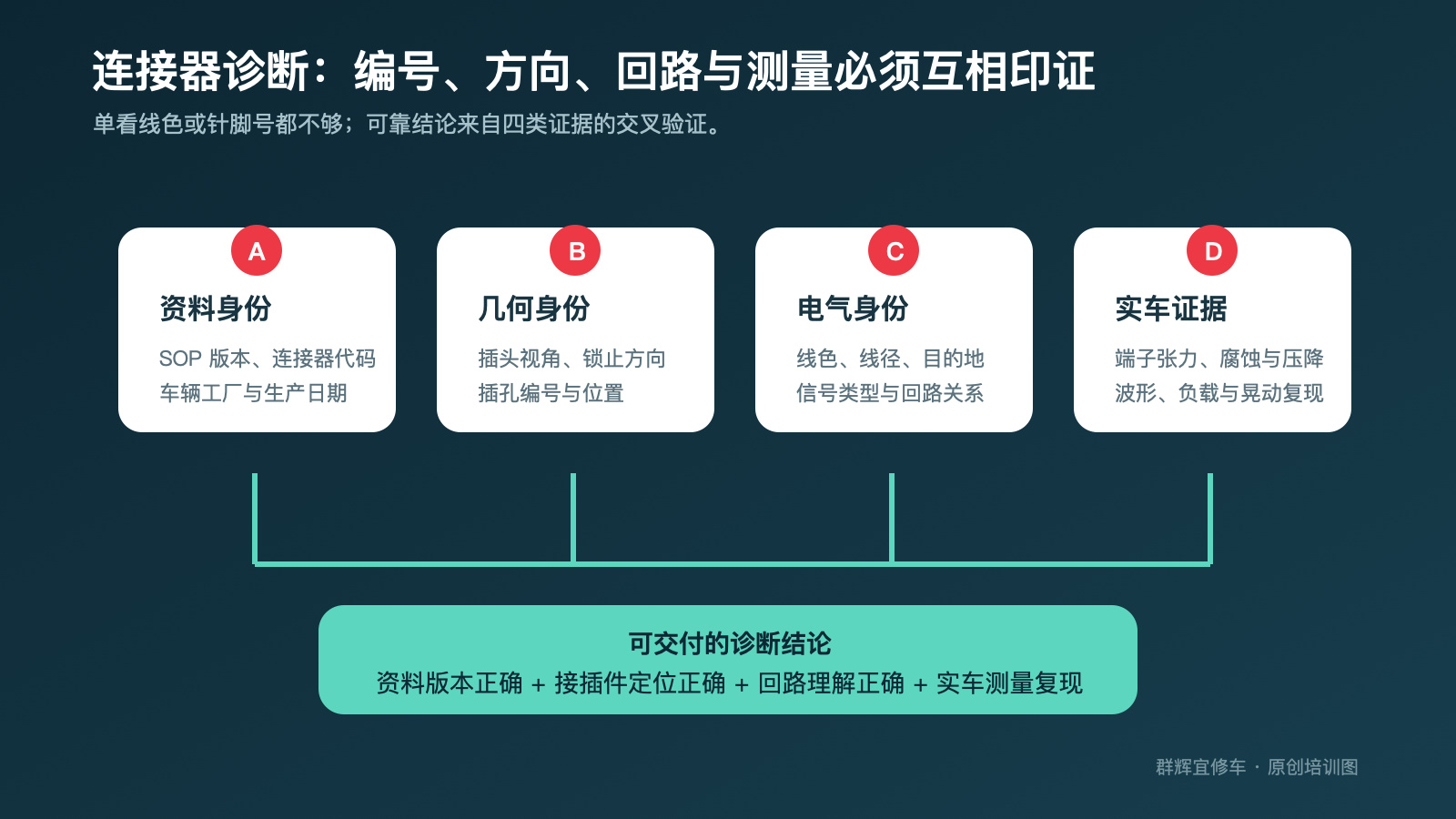

导线颜色只是辅助信息，不能独立证明找到了目标线。连接器编号和插孔是两层信息，例如X201-12中X201表示连接器，12表示其插孔；不要把数字串当作一个零件号。对端表用于核对去向，电路页用于确认该去向的系统功能。

图片或动态图尚未加载出来时，先等待实际图形加载或查看该页面提供的打印资料。仅看到标题、菜单或空白画布不能当作已检查了线路。打不开的资料应记录具体缺项，不以其他年份相似图替代。

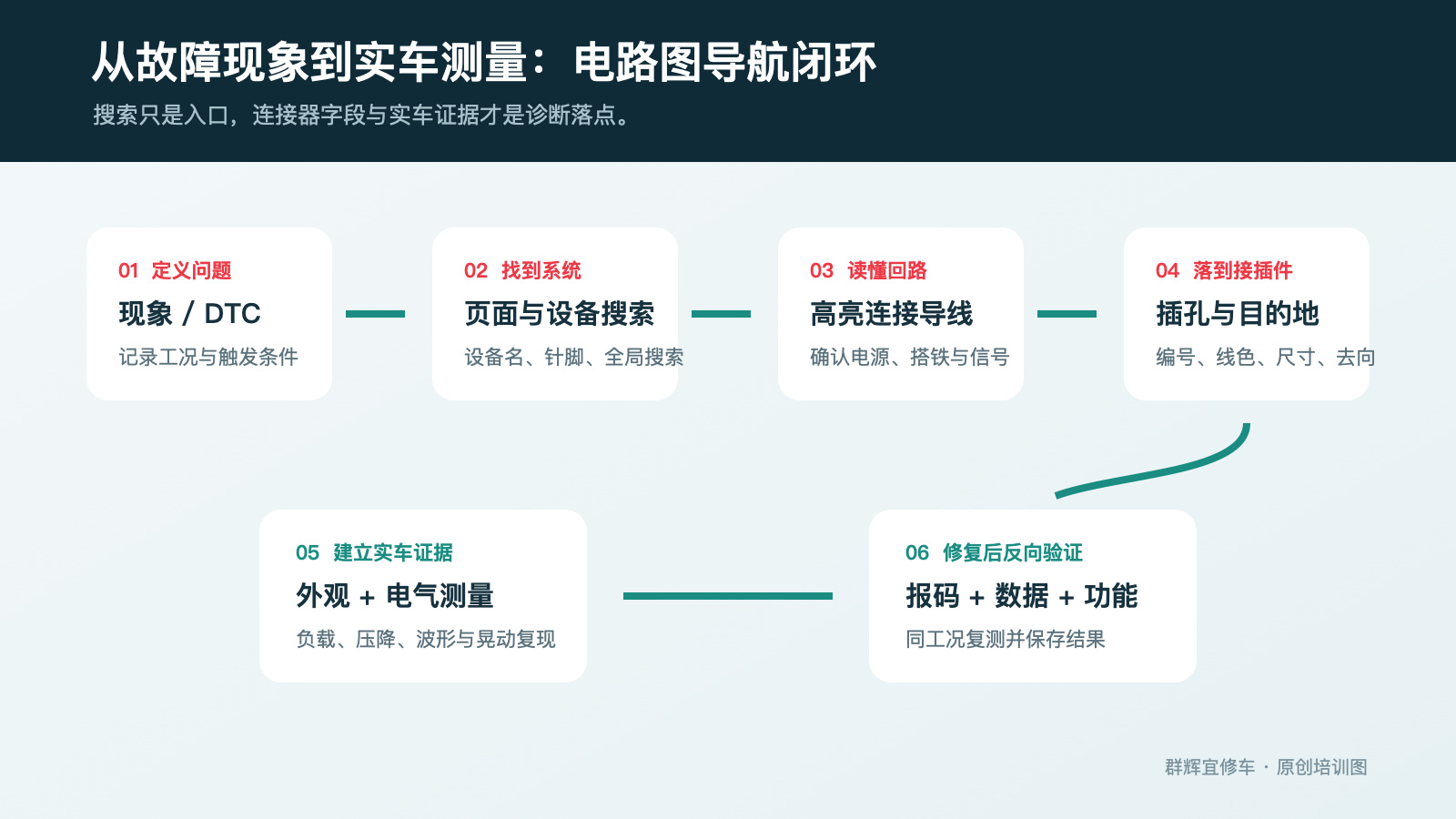

5、识图完成不等于维修完成

这套方法解决“选哪套资料、哪只插头、哪一孔、去哪里”的问题，不直接给出拆装、断电、等待或测试许可。实际诊断还需相应维修程序、车辆状态及故障证据；不能把清码后暂时无报警当作修复完成。

涉及高压、约束系统、制动、转向等安全系统，应由具备相应资质的人员按厂家程序处理。本页不提供通用测阻值、试灯跨接、屏蔽故障或替代负载方法。未确认回路性质和允许的测试方法前，不对针脚试供电或短接。

官方资料入口

Model 3 Electrical Reference版本入口；SOP8 X225连接器参考；SOP8气囊电路页。连接器示例已核对位置图、实际端面图与两行对端表，三幅教学配图不替代官方完整资料。
