宝马N20 和 N55 电子气门控制 – 极限位置学习 功能失败

一、适用范围与投诉现象

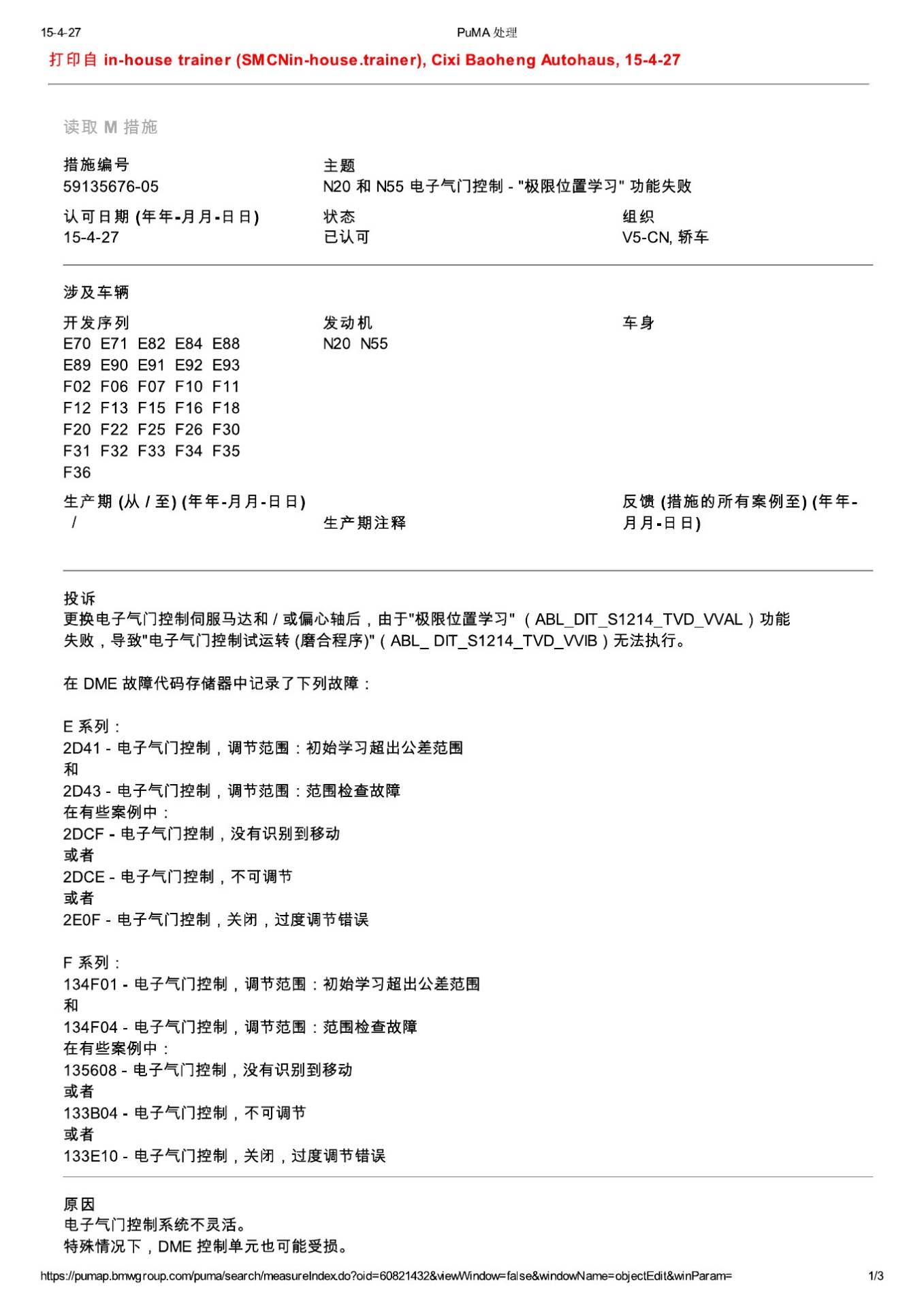

适用车型、生产日期、发动机及装备范围见原始技术页面；进入诊断前应逐项核对车辆条件。 更换电子气门控制伺服马达和 / 或偏心轴后 ，由于"极限位置学习" ( ABL_DIT_S1214_TVD_VVAL ) 功能 失败，导致"电子气门控制试运转 (磨合程序)" ( ABL_ DIT_S1214_TVD_WIB ) 无法执行。 在 DME 故障代码存储器中记录了下列故障 : E 系列 : 2D41 - 电子气门控制，调节范围 : 初始学习超出公差范围 和 2D43 - 电子气门控制，调节范围 : 范围检查故障 在有些案例中 : 2DCF - 电子气门控制 ，没有识别到移动 或者 2DCE - 电子气门控制，不可调节 或者 2EOF - 电子气门控制，关闭 ， 过度调节错误 F 系列 : 134F01 - 电子气门控制，调节范围 : 初始学习超出公差范围 和 134F04 - 电子气门控制，调节范围 : 范围检查故障 在有些案例中 : 135608 - 电子气门控制 ，没有识别到移动 或者 133B04 - 电子气门控制，不可调节 或者 133E10 - 电子气门控制 ,关闭 ，过度调节错误。

二、故障证据与诊断线索

读取并保存车辆故障存储器，记录故障复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级。

三、原因判断

电子气门控制系统不灵活。 特殊情况下 ，DME 控制单元也可能受损。 15-4-27 PuMA 处理。

四、原通报维修措施

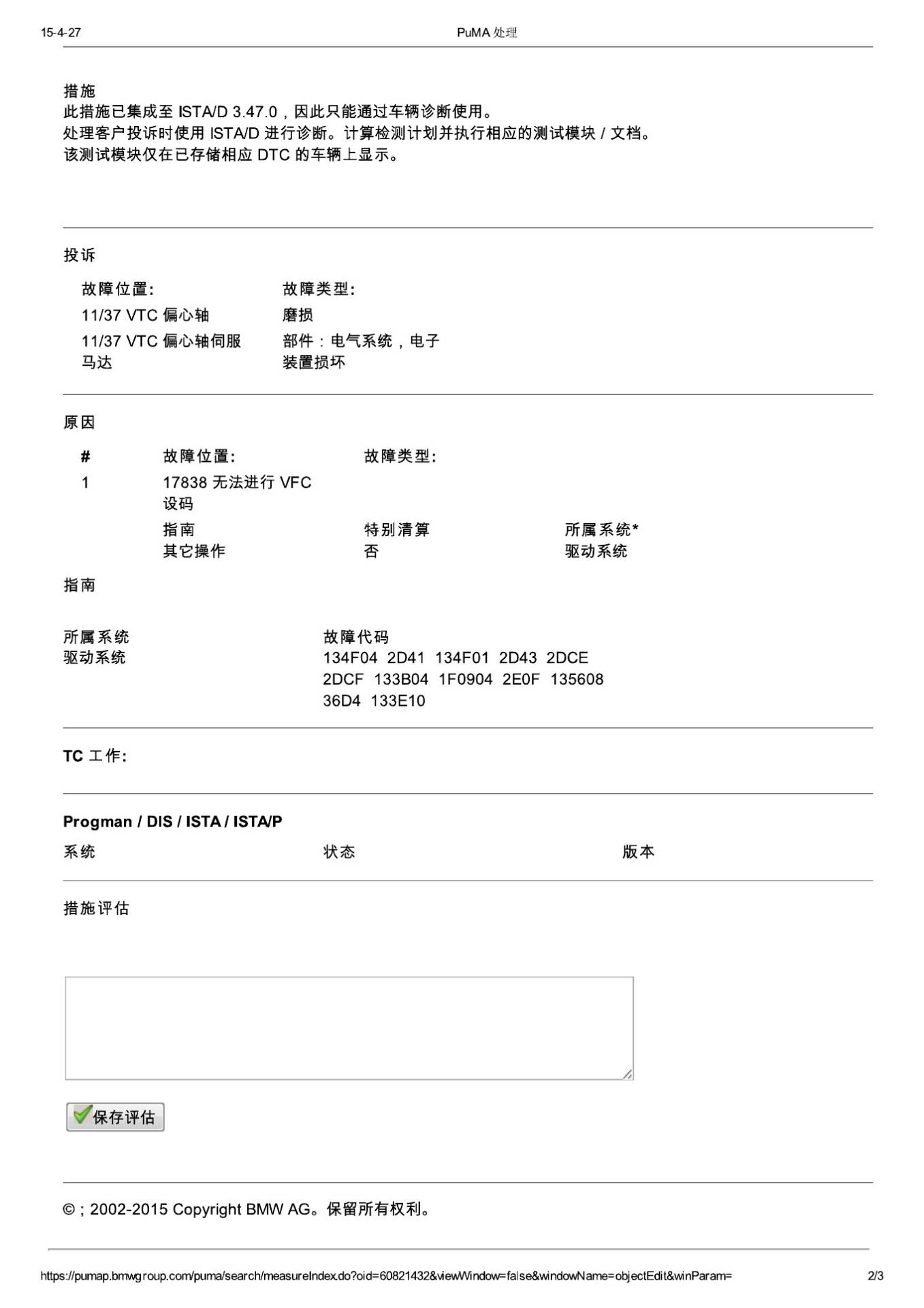

此措施已集成至 ISTAD 3.47.0 ,因此只能通过车辆诊断使用。 处理客户投诉时使用 ISTAD 进行诊断。计算检测计划并执行相应的测试模块 / 文档。 该测试模块仅在已存储相应 DTC 的车辆上显示。

五、诊断边界与完工复核

若实车条件、故障码组合或软件等级与文件内容不一致，应停止套用历史措施，转入当前ISTA/AIR诊断流程。

六、资料说明

本文依据宝马历史技术文件“宝马N20 和 N55 电子气门控制 - 极限位置学习 功能失败”进行归纳与重新编排，文中配图为原文件中的技术页面。该文件属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
