整理北汽TS-41SN四速自动变速器(26针+24针+13针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

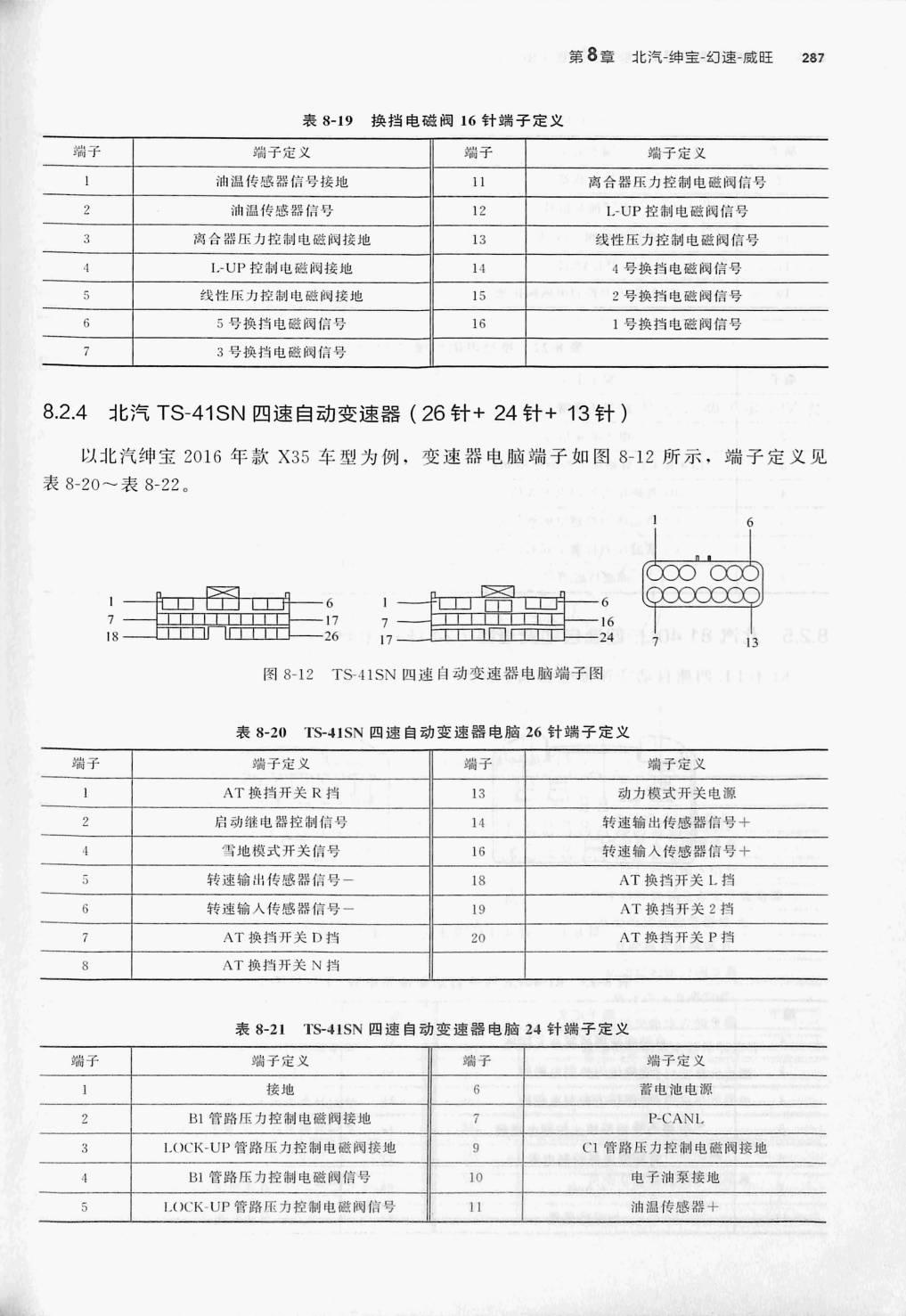

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-19
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 螨子 | 端子定义 |
| I | 油温传感器信号接地 | 11 | 离合器压力控制电磁阀信号 |
| 油温传感器信号 | 12 | LUP 控制电磁阀信号 | |
| 3 | 离合器压力控制电磁阀接地 | 13 | 线性压力控制电磁阀信号 |
| 4 | L.-UP 控制电磁阀接地 | 14 | 4 号换挡电磁阀信号 |
| 5 | 线性压力控制电磁阀接地 | 15 | 2号换挡电磁阀信号 |
| 6 | 5号换挡电磁阀信号 | 16 | 1号换挡电磁阀信号 |
| 7 | 3 号换挡电磁阀信号 |
表8-20～表8-22。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 6 | ||
| 16 | ||
| -24 | 7 | 13 |
表 8-20 TS-4ISN四速自动变速器电脑26 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| AT换挡开关R挡 | 13 | 动力模式开关电源 | |
| 2 | 启动继电器控制信号 | 14 | 转速输出传感器信号+ |
| 4 | 雪地模式开关信号 | 16 | 转速输入传感器信号+ |
| 5 | 转速输出传感器信号一 | 18 | AT换挡开关L挡 |
| 6 | 转速输入传感器信号一 | 19 | AT换挡开关2挡 |
| AT换挡开关D挡 | 20 | AT换挡开关P挡 | |
| 8 | AT换挡开关N挡 |
表8-21 TS-4ISN四速自动变速器电脑24针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| ］ | 接地 | 6 | 蓄电池电源 |
| 2 | B1管路压力控制电磁阀接地 | P-CANL | |
| 3 | LOCK-UP 管路压力控制电磁阀接地 | 9 | C1管路压力控制电磁阀接地 |
| BI 管路压力控制电磁阀信号 | 10 | 电子油泵接地 | |
| 5 | LOCK-UP 管路压力控制电磁阀信号 | 11 | 油温传感器+ |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
