整理北汽 81-40LE四速自动变速器(24针+26针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

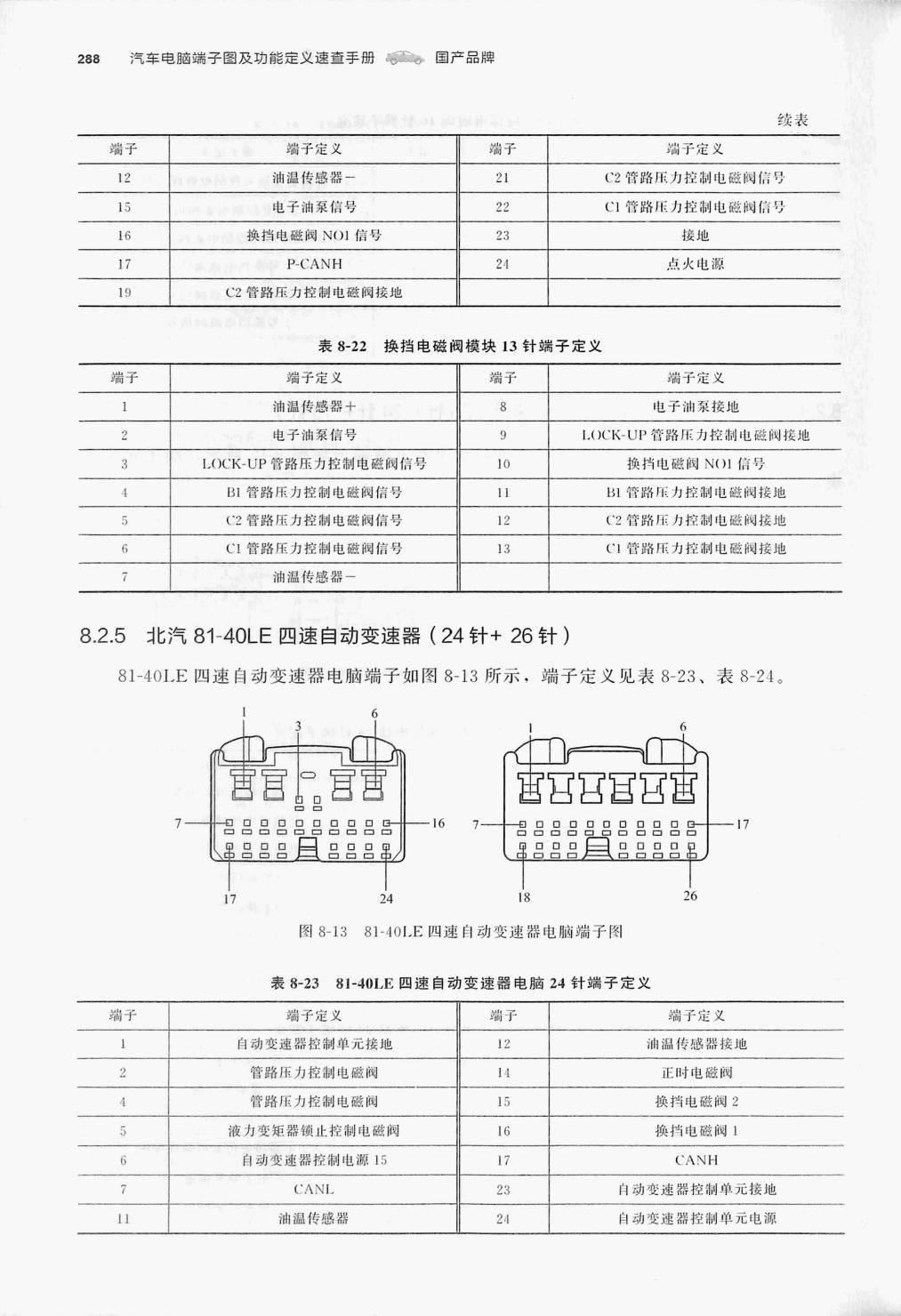

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-22 换挡电磁阀模块13针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 油温传感器+ | 8 | 电子油泵接地 |
| 2 | 电子油泵信号 | 9 | LOCK-UP 管路压力控制电磁阀接地 |
| 3 | LOCK-UP 管路压力控制电磁阀信号 | 10 | 换挡电磁阀 NO1信号 |
| 4 | BI 管路压力控制电磁阀信号 | I1 | BI 管路压力控制电磁阀接地 |
| C2 管路压力控制电磁阀信号 | 12 | (2管路压力控制电磁阀接地 | |
| 6 | CI 管路压力控制电磁阀信号 | 13 | (1管路压力控制电磁阀接地 |
| 油温传感器一 |
表8-23 81-40LE 四速自动变速器电脑24针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 自动变速器控制单元接地 | 12 | 油温传感嚣接地 | |
| 2 | 管路压力控制电磁阀 | 正时电磁阀 | |
| 管路压力控制电磁阀 | 9i | 换挡电磁阀2 | |
| 5 | 液力变矩器锁止控制电磁阀 | 16 | 换挡电磁阀！ |
| 6 | 自动变速器控制电源 15 | 17 | CANH |
| 7 | CANL | 23 | 自动变速器控制单元接地 |
| 11 | 油温传感器 | 24 | 自动变速器控制单元电源 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
