整理北汽VT3无级变速器(48针+16针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

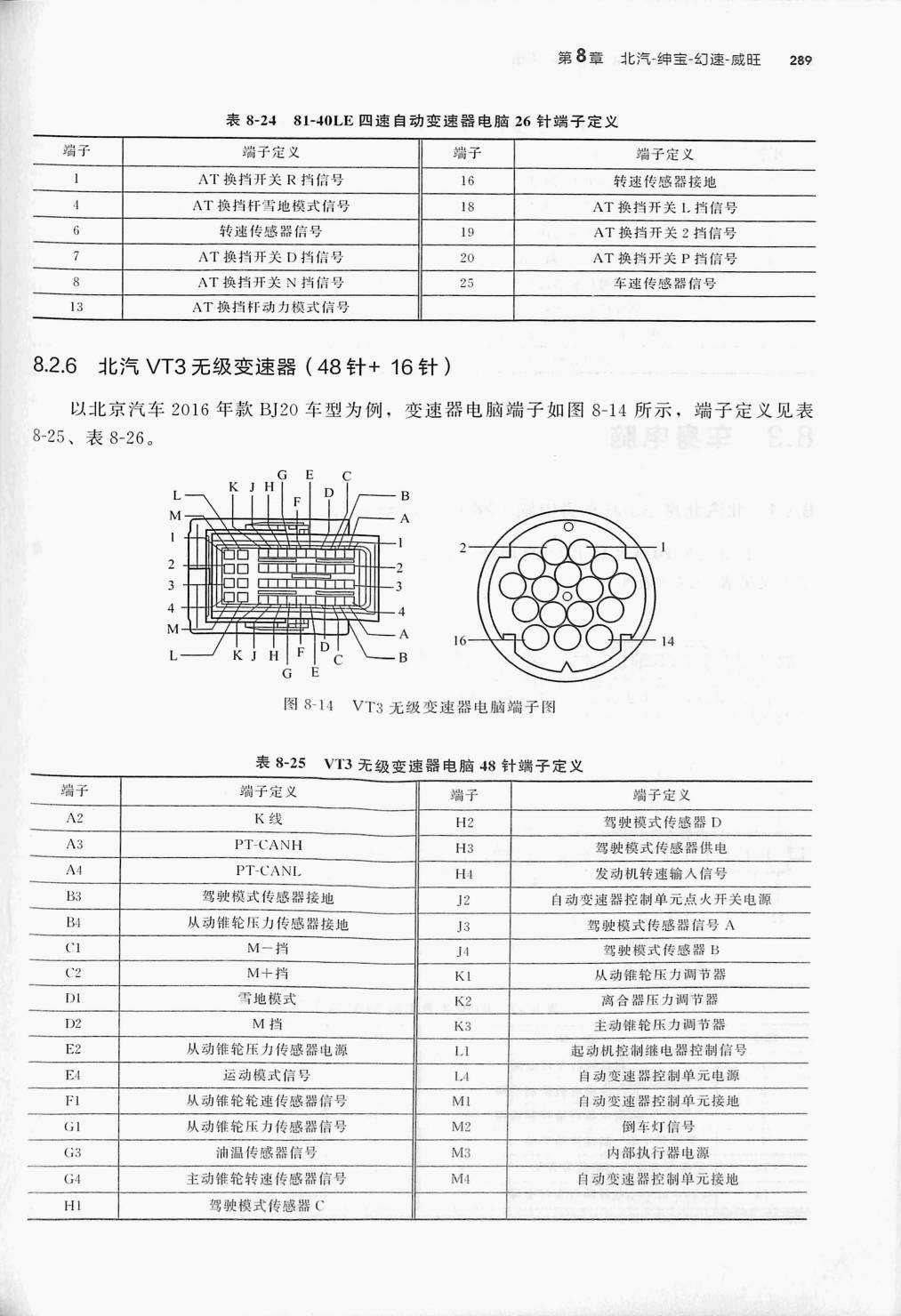

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-24 81-40LE 四速自动变速器电脑26针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| AT 换挡开关R挡信号 | 16 | 转速传感器接地 | |
| AT 换挡杆雪地模式信号 | 18 | AT 换挡开关1.挡信号 | |
| 转速传感器信号 | 19 | AT 换挡开关2挡信号 | |
| AT 换挡开关D挡信号 | 20 | AT 换挡开关P挡信号 | |
| 8 | AT换挡开关N挡信号 | 25 | 车速传感器信号 |
| 13 | AT 换挡杆动力模式信号 |
表8-25 VT3无级变速器电脑48针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| A2 | K线 | H2 | 驾驶模式传感器D |
| A3 | PT-CANH | H3 | 驾驶模式传感器供电 |
| A4 | PT-CANI | H！ | 发动机转速输入信号 |
| B3 | 驾驶裧式传感器接地 | J2 | 自动变速器控制单元点火开关电源 |
| B4 | 从动锥轮压力传感器接地 | 」3 | 驾驶模式传感器信号 A |
| (1 | M一挡 | J4 | 驾驶模式传感器B |
| C2 | M+挡 | K1 | 从动锥轮压力调节器 |
| DI | 雪地模式 | K2 | 商合器压力调节器 |
| D2 | M挡 | K3 | 主动锥轮压力调节 |
| E2 | 从动锥轮压力传感器电源 | LI | 起动机控制继电器控制信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
