奔驰W212中控台拆装：装饰板释放、开关模块与线束连接

W212中控台由多层装饰板、开关模块和隐藏固定件组成，必须按搭接顺序拆卸。

木纹或高光饰板容易划伤，插头锁止形式不同，拆前应记录位置和线束走向。

一、保护内饰并释放上层装饰件

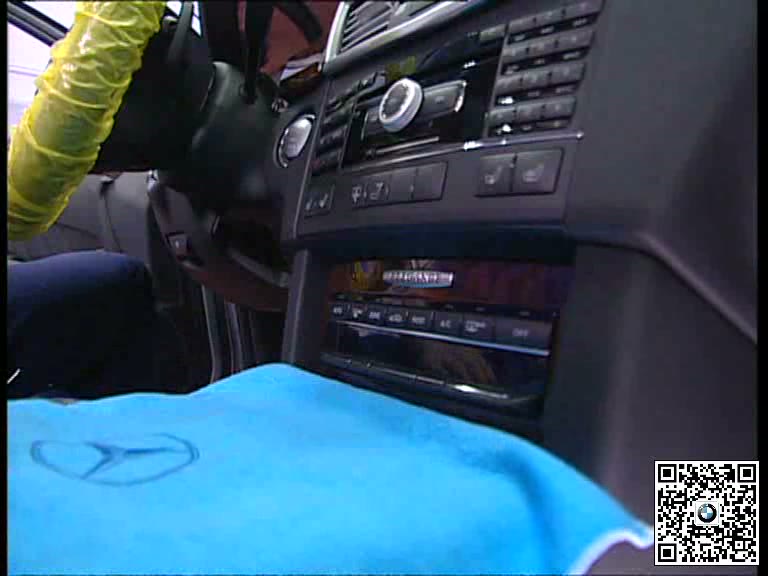

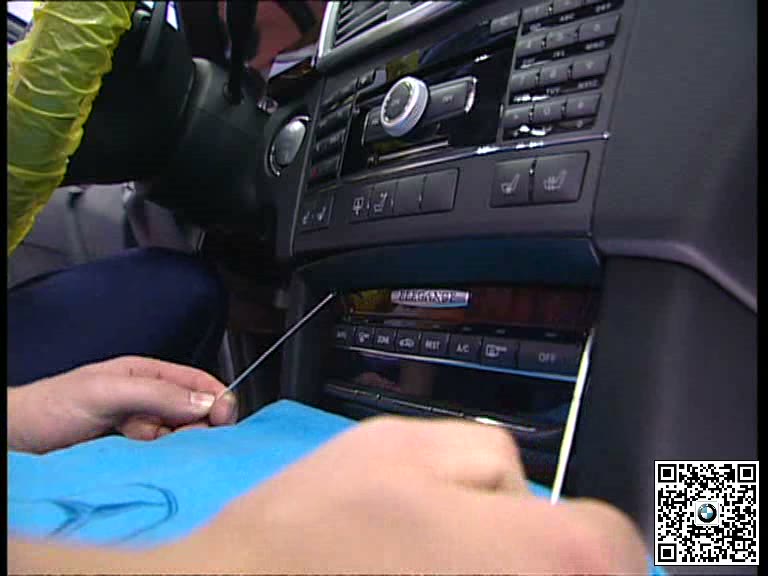

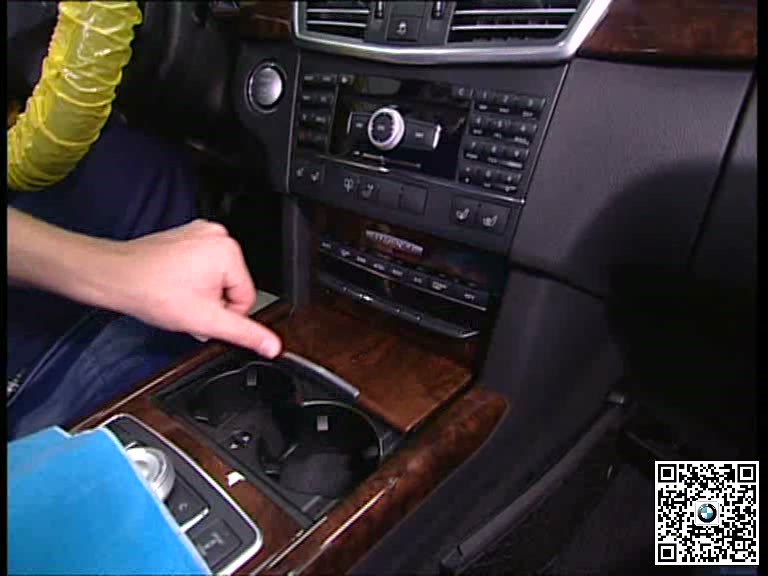

关闭点火开关，覆盖座椅和相邻饰板，使用塑料工具依次释放换挡区域、储物格及控制面板周围饰件。

二、拆开开关模块和隐藏固定件

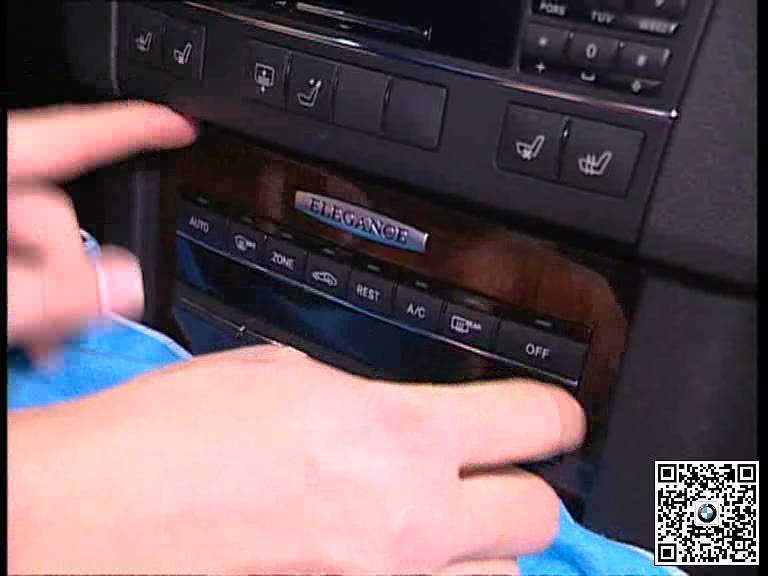

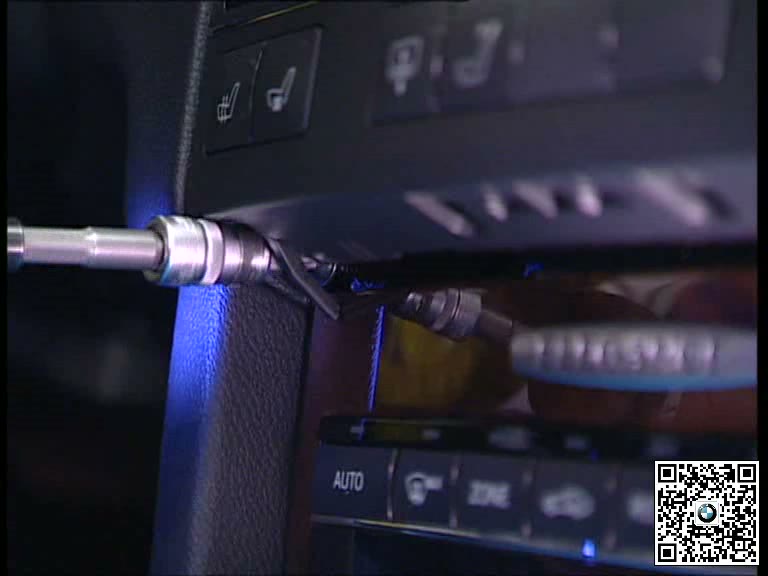

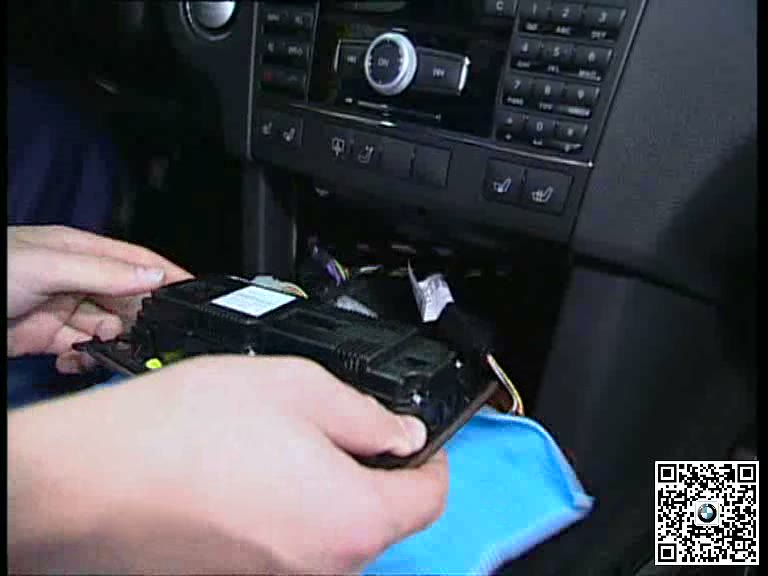

托住已释放的面板，断开开关及照明插头，拆除饰板下方和中控台内部固定件。

三、断开电源连接并取出中控台主体

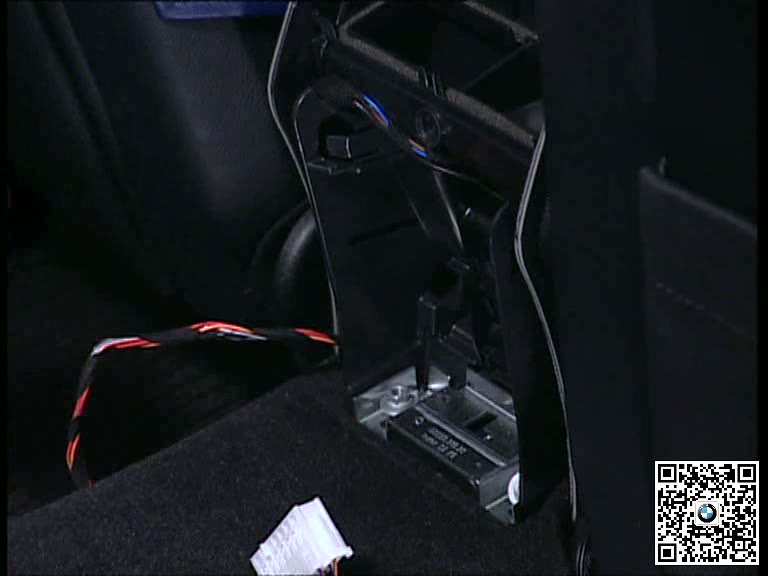

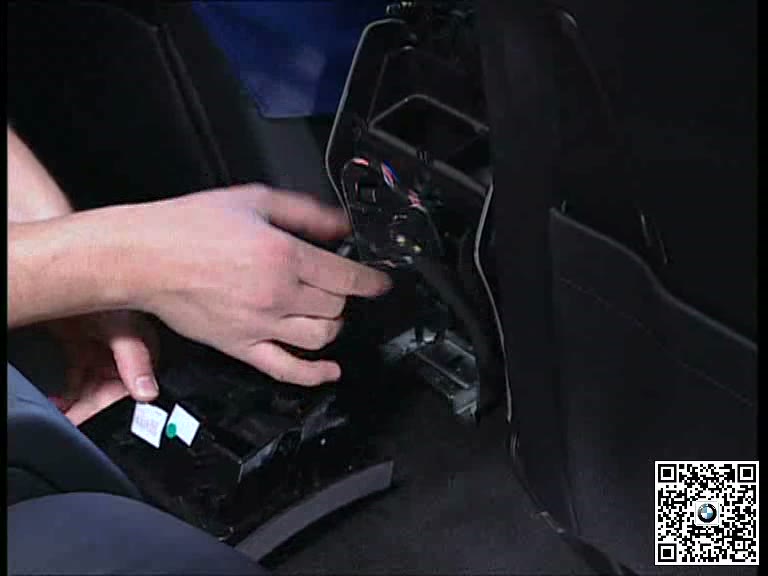

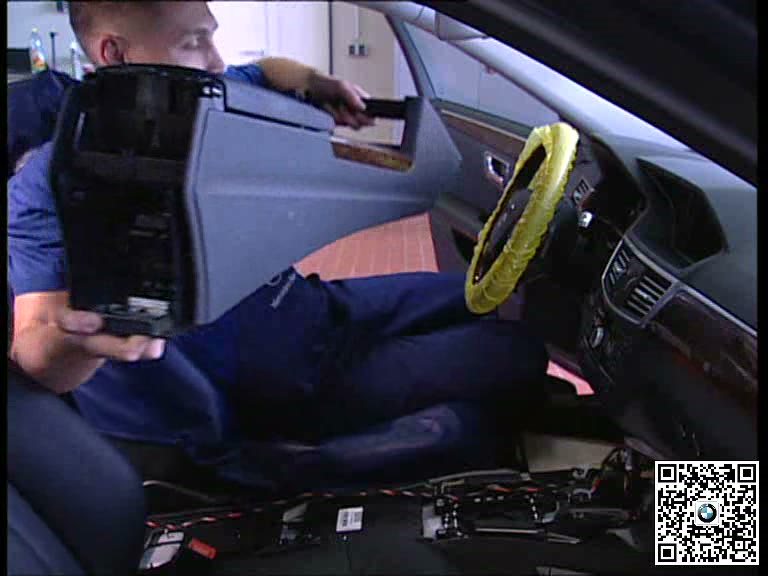

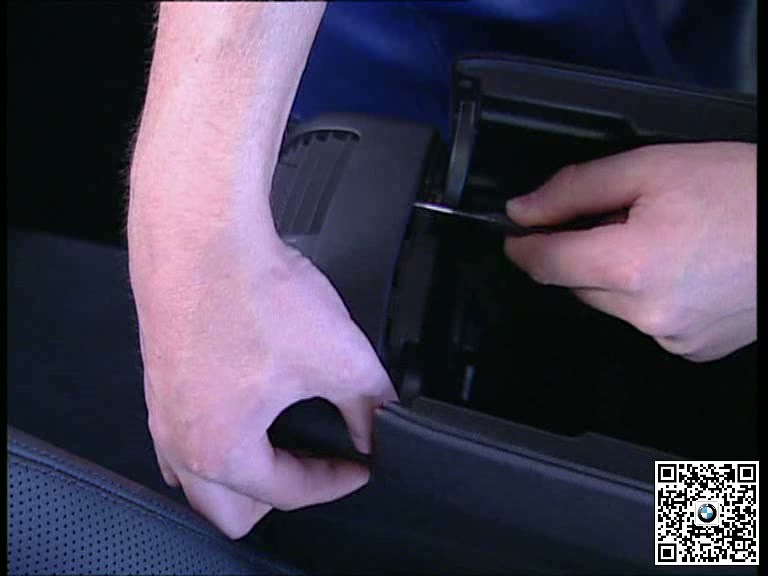

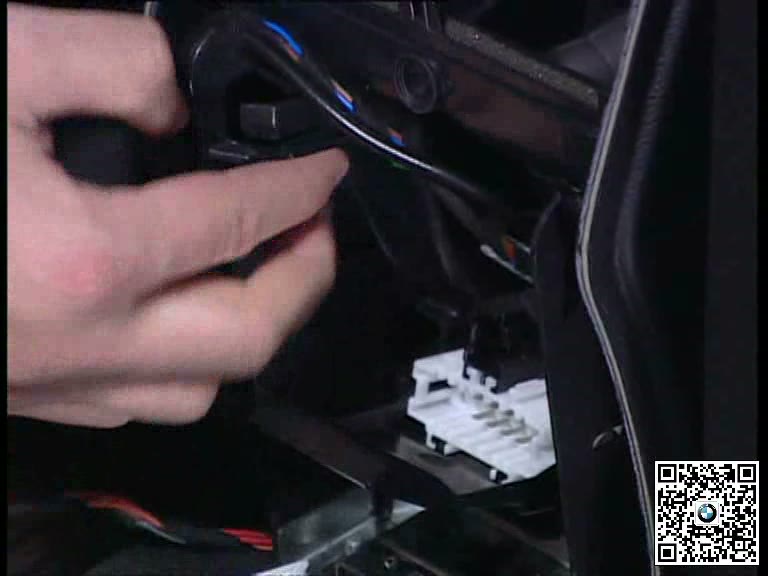

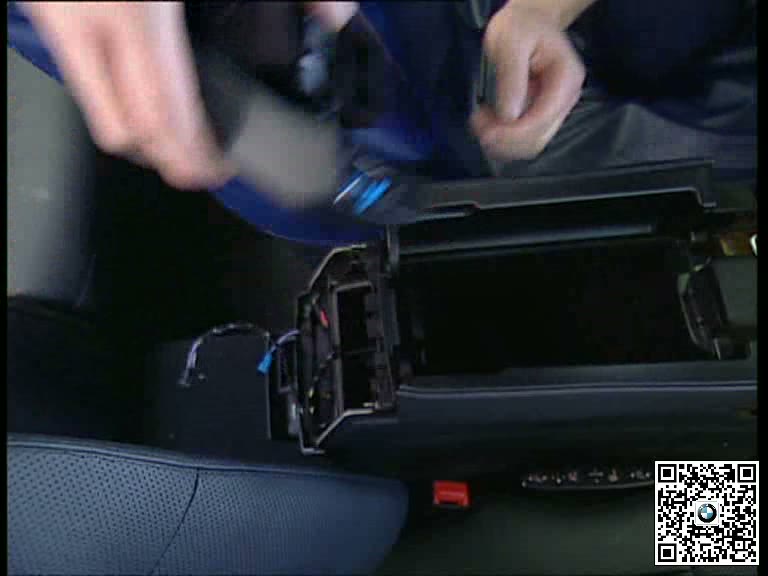

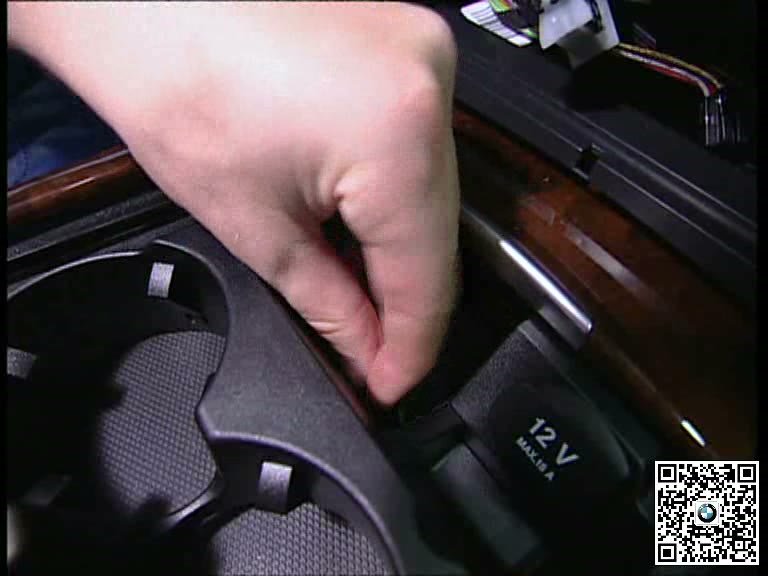

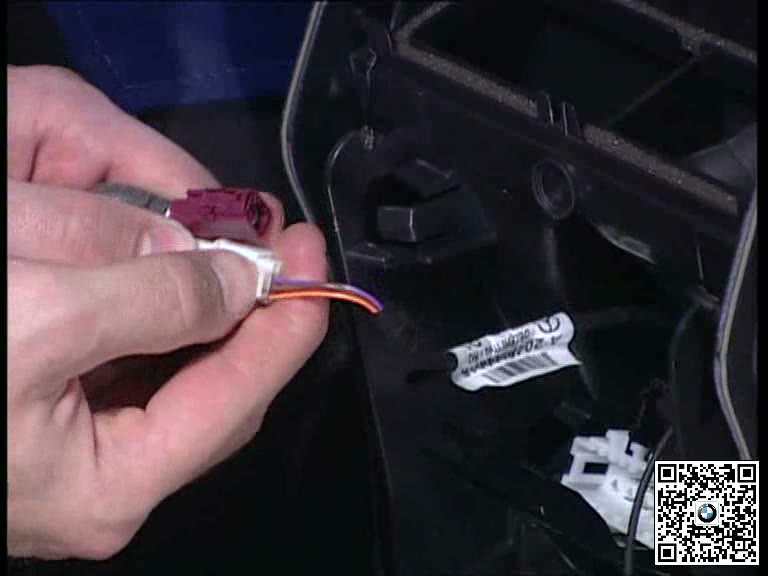

打开后部或储物区域通道，断开12V插座及其他线束，检查无连接残留后平稳取出中控台。

四、按原走向装复并测试全部功能

恢复线束固定和插头锁止，按搭接顺序压合饰板，检查间隙、异响、开关、照明及电源插座。

五、完工检查要点

• 高光和木纹饰板保护到位。
• 隐藏固定件全部拆除。
• 插头位置与线束走向已记录。
• 饰板间隙、开关和插座功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
