2024+ 特斯拉 Model 3 左侧脚部风管更换：低压断接顺序、双卡子与出风验收

适用于2024+ 特斯拉 Model 3亚太及欧洲、中东、非洲市场左舵车型的左侧脚部风管拆卸与更换。

适用分支与准备

左侧脚部风管通过2个卡子固定到HVAC模块。即使风管本体是塑料件，原厂仍要求先断开低压电源，再拆驾驶侧脚部盖板。不能因为只拆卡子就跳过断电。北美车型还有左侧膝部气囊拆装分支，应按对应气囊及SRS程序另行处理，本文不作为该分支的完整作业指导。

群辉补充建议先记录脚部出风、异响以及座椅位置，检查可见风管是否开裂、脱位。单侧风量弱不一定由这段风管损坏引起；若没有机械脱落或破损证据，应继续核对空调设置与其他风道原因。备好照明、软垫和前备箱后部挡板所需卡子撬具。本体未规定螺栓扭矩、胶粘剂或风门校准。

断电前完成车窗、座椅与通道准备

1．先安排好驾驶座后移和作业通道。盖板程序需要左前座椅后移、左前车门打开及车窗降下，这些需要电源的准备应在断电前完成。不能断电以后再反复尝试电动调整。原厂低压程序还要求全部车门打开、全部车窗降下。

2．拔掉所有充电线缆，关闭空调并等待至少30秒。然后完成车门、车窗准备，在左右后门撞销上各放置一条部分穿过的车间毛巾，防止后门闩锁锁住。低压断开之前，必须确认车窗至少1分钟未移动；这个等待要求与空调关闭的30秒不是同一项。

3．拆前备箱后部挡板并从触摸屏关闭车辆。挡板程序要求打开前备箱盖，用卡子撬具释放14个卡子后取下挡板。车辆关机路径为Controls > Safety > Power Off > Power Off。后续仍需执行连接器断开，不能把屏幕黑屏当成已经完成低压隔离。

低压断开顺序不能颠倒

4．先断低压电池连接器。向外释放绿色锁片，按下编号“1”的黑色锁片并向外拉黑色连接器锁，再按下编号“2”的锁片并继续向外拉，完全释放后向上取出连接器。只移动绿色锁片不等于主连接已解除，勿用导线作为拉手。

5．再断紧急响应回路FRL，等待2分钟放电后开始作业。这是关联程序的明确顺序和等待时间。低压断开不能证明高压部件已经无电；若维修范围扩大到高压部件，应另行执行对应高压禁用与验证程序，本工项不提供该授权或替代步骤。

盖板与风管拆卸

6．拆驾驶侧脚部盖板。本适用范围采用卡子固定，释放后托住盖板，先断照明灯连接器，再处理盖板上的诊断电缆；亚太车型还要从盖板拆下以太网连接器。确认无连接牵拉后取下盖板。不要把诊断接口的安装释放理解为端子退针。

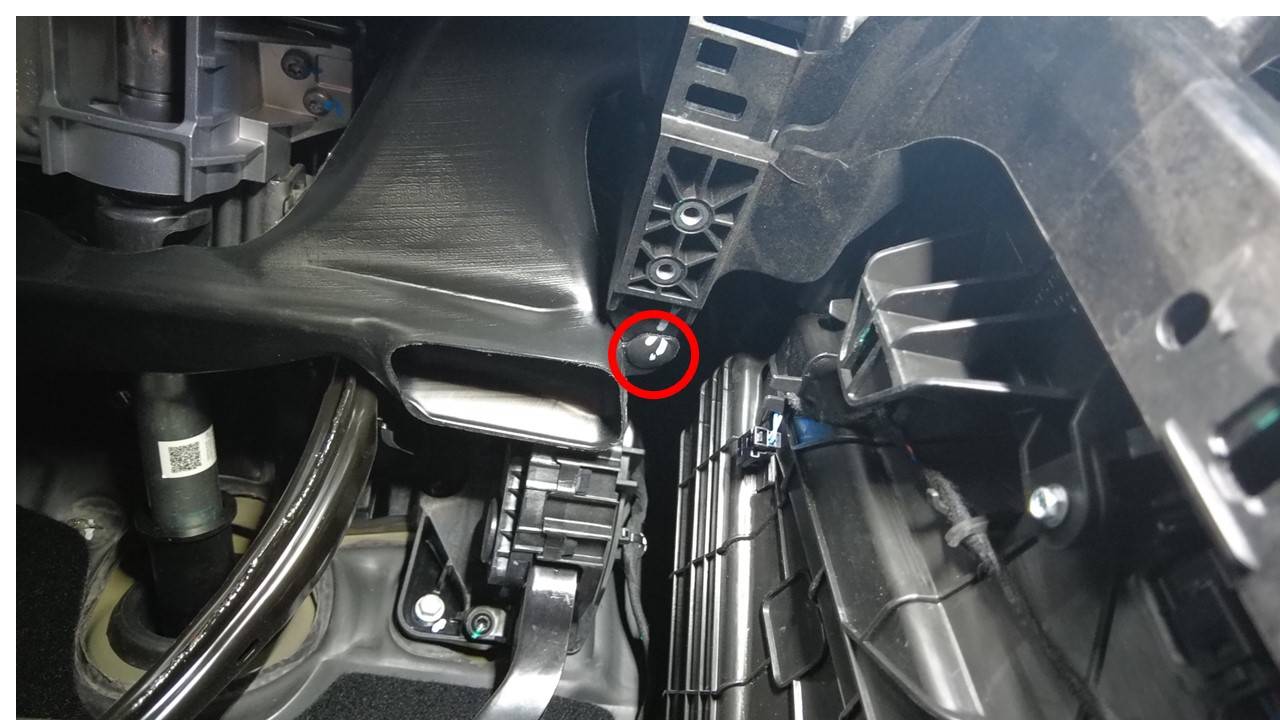

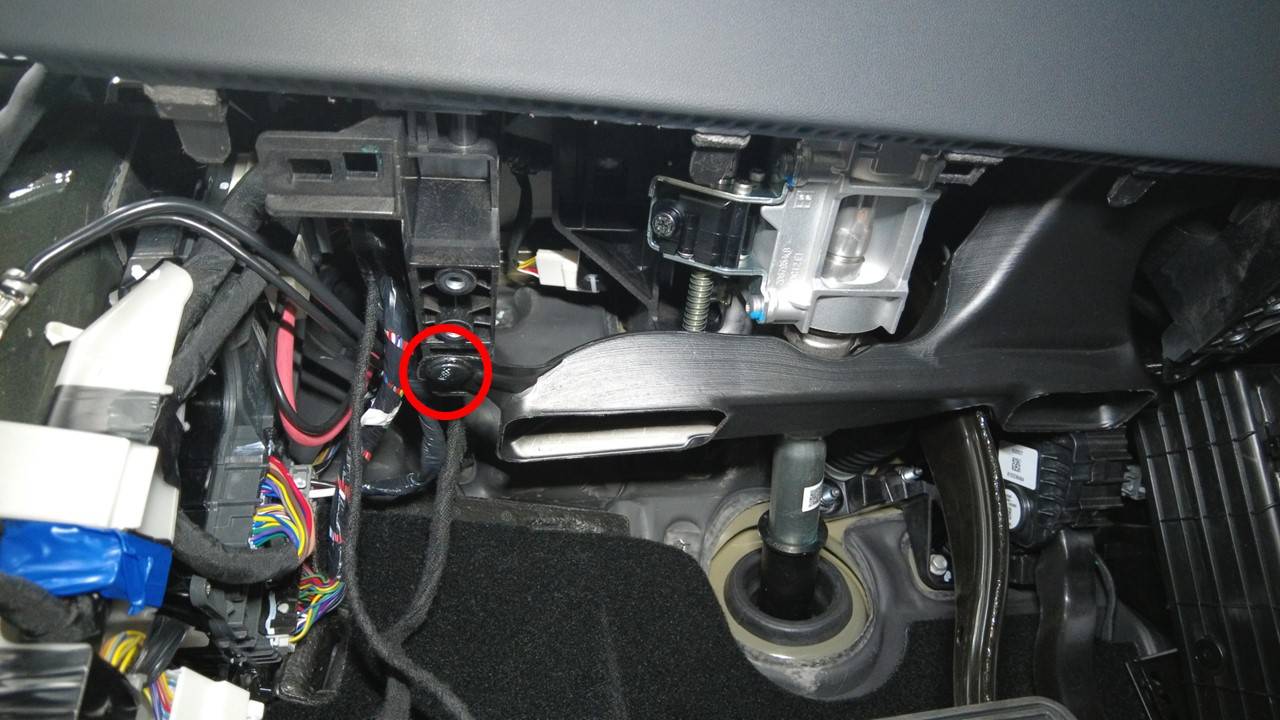

7．释放风管与HVAC模块之间的2个卡子。对照两张原厂实拍分别找到连接位置，再解除固定。照片旁边的转向机构、金属紧固件和线束不是本体卡子，不应因为它们更容易接近就一并拆卸。

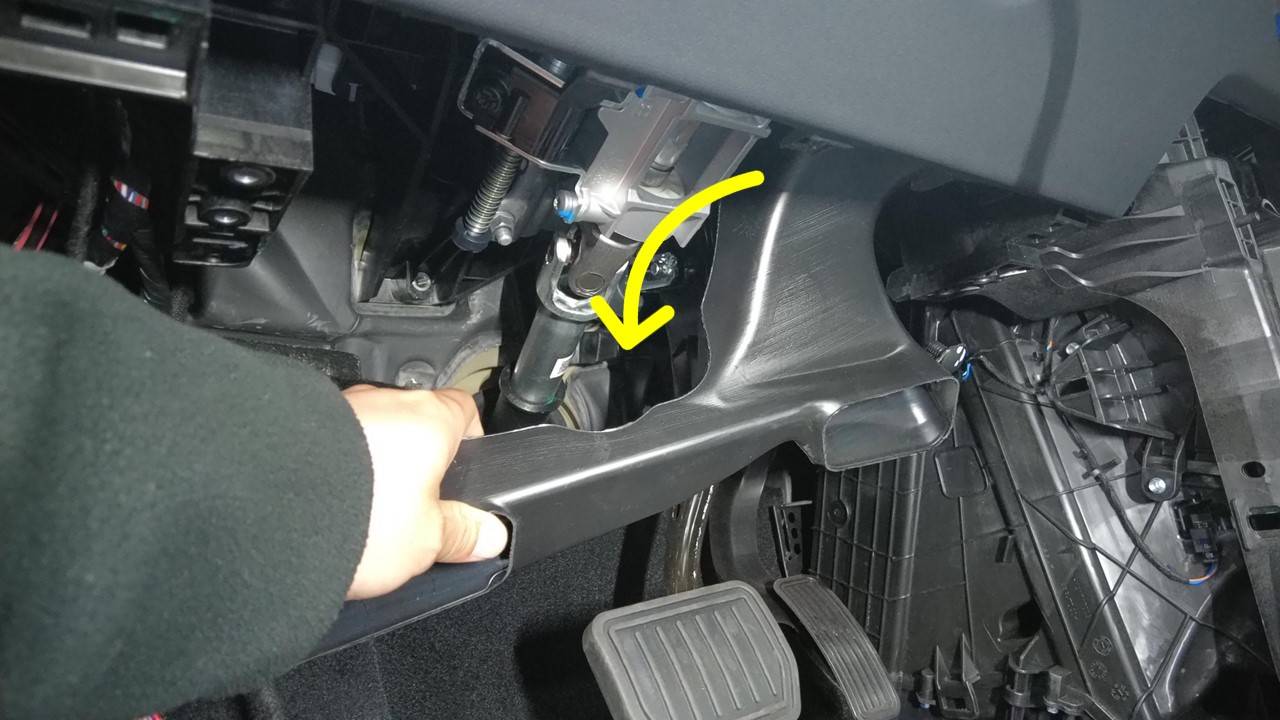

8．取下左侧脚部风管。确认两处固定均已释放后，控制风管移出。群辉补充建议观察周边线束和转向机构，避免用风管顶压相邻部件，也不要以踏板作为撬动支点。若移出有阻力，先检查卡子是否完全解除和是否勾住线束，不能靠扭曲管口强行通过。

离车检查与风管复装

群辉补充建议检查风管接合口、定位部位和卡子座是否开裂，查看管内有无异物。与旧件对照形状和左右侧别，风管能够放进脚部空间不等于接口正确。未规定的胶带、泡棉或密封胶不应随意加在接口处，尤其不能遮挡有效出风截面。

9．先把左侧风管装到正确位置，再恢复2个卡子。按原厂顺序让管体自然落位、接口对正，然后固定。不要用卡子把明显偏位的管口强行拉到一起。群辉补充建议固定后检查管体没有被周边线束持续顶住，两处卡接均可靠。

10．恢复驾驶侧脚部盖板。亚太车型先将以太网连接器装回盖板，再接照明灯和诊断电缆；确认线束走向后固定盖板卡子。此阶段尚未恢复低压，不执行关联盖板程序中的电动车窗或座椅收尾，把这些动作留到电源恢复之后。

低压连接与最终验收

11．先连接FRL，再连接低压电池。低压电池连接器到位后，将黑色连接器锁完全向内推，再将绿色锁片推入锁止。原厂特别强调FRL必须先于低压电池接通，不能沿拆卸顺序原样接回。

12．恢复前备箱后部挡板及14个卡子。如配备紧急响应回路标签，原厂要求挡板装好后标签不可见。确认没有工具遗留后关闭前备箱盖，再把车窗、座椅、空调、音响及充电恢复到维修前状态，关闭车门。

群辉补充验收：在安全停放状态下检查驾驶侧盖板、线束与风管不进入踏板活动范围；打开脚部送风，确认出口有正常气流，无新增明显漏风声、塑料振动或摩擦声。若异常，应先复核风管接口和双卡子、盖板通风口以及夹线问题，再按故障现象进入进一步诊断。原厂没有给出统一出风温度或风速合格值，本文不虚设数字。

资料来源

Tesla：左侧脚部风管；低压电源断开与连接；驾驶位脚部盖板；前备箱后部挡板。相关中英文已核对，三图为原厂实拍；群辉补充为检查解读。
