2024+ 特斯拉 Model 3 充电口母排安全盖更换：3 个锁片、10 V 验电与 GB/CCS 差异

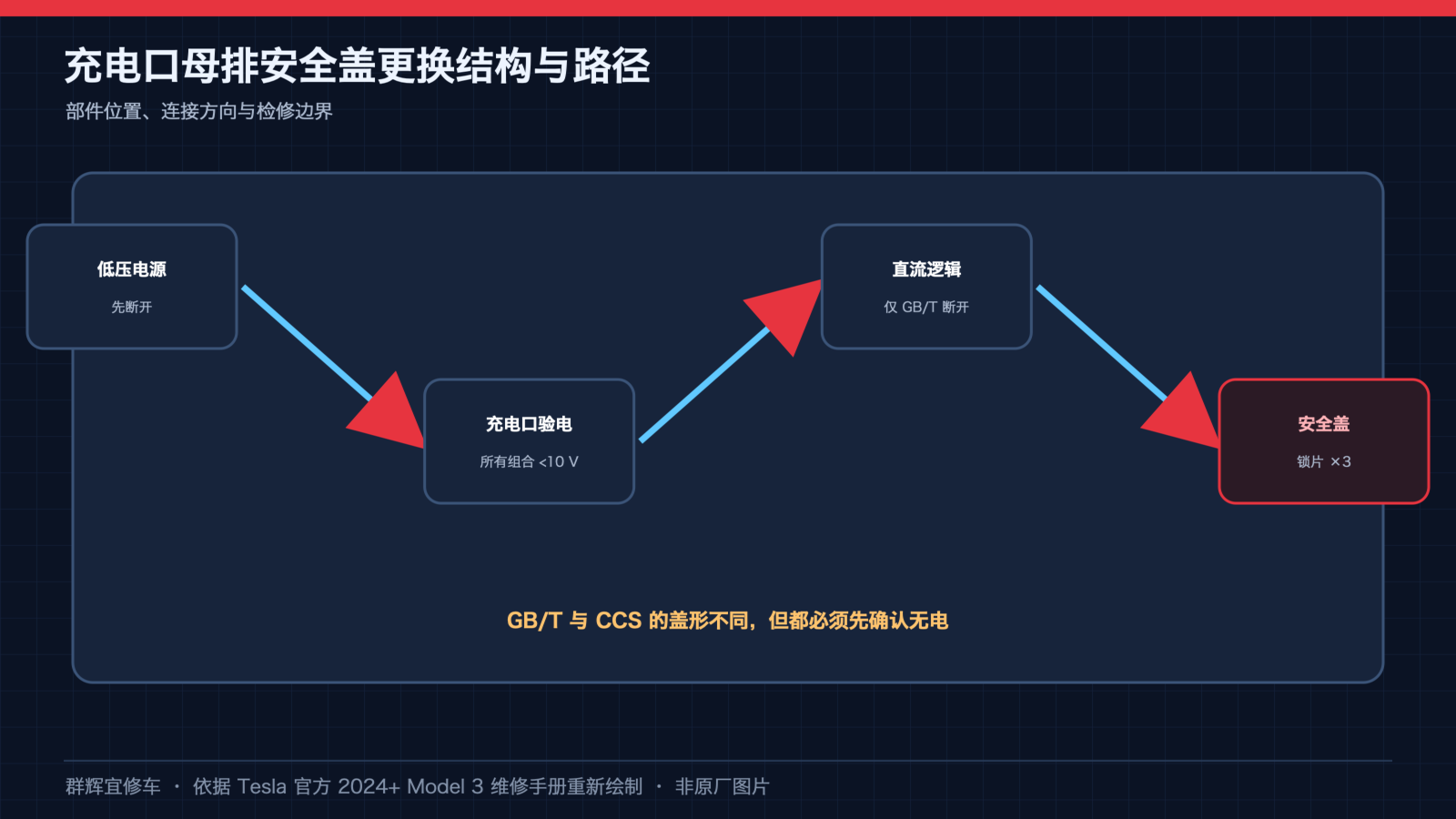

充电口母排安全盖是覆盖充电口背面高压接头的防护件。它靠 3 个锁片固定，本程序不要求拆母排螺母，也没有安全盖自身的紧固扭矩。不能因为零件是塑料盖就省略断电、验电和高压防护。本文核对的是 2024+ Model 3 原厂“三相”母排安全盖程序，包含 GB/T（中国）和 CCS（欧洲）图片，不适用于直接推断 NACS 安全盖结构。

一、先确认人员、PPE 和充电口验电条件

仅限具备相应高压培训与安全条件的维修人员。移除首饰和口袋内散物，眼镜应固定可靠。处理高压线缆、母排或接头时，全程使用原厂要求的 Class 0（1000 V）高压绝缘手套及皮革护套、护目镜和电气防护安全鞋。按规定使用手套充气测试器检查两只手套，任一不合格则整副停用；同时核对所在地检验周期、制造商失效日期和有效检验记录，不能只凭外观判断。按当前原厂亚太要求，中国大陆须依 GB/T 17622 每 6 个月测试；欧洲强调使用前评估与定期检验，不能仅因车辆为欧规就套用欧洲作业地规则。

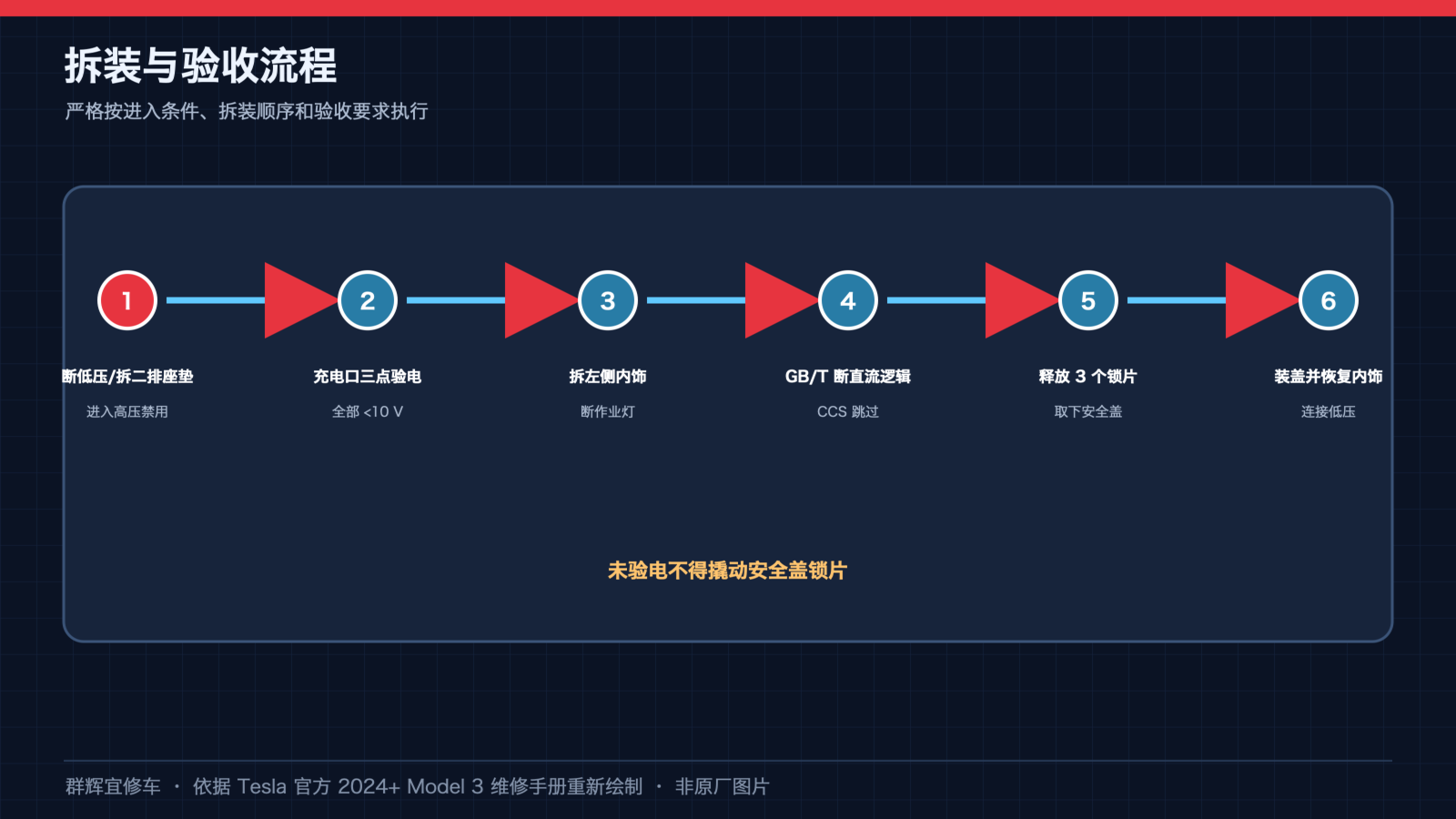

按主程序拆前舱后裙板，执行低压断开程序，再拆第二排下坐垫。低压断开顺序不可调换：充电线拔除、空调关闭至少 30 秒、提前开门降窗且断电前至少 1 分钟不再动窗，按原厂要求关车并断开低压电池连接器，再断 First Responder Loop，等待 2 分钟。这里的等待不等于高压已验明断开。

随后执行原厂充电口电压检查。使用规定的 Fluke 1587 和 TP38 细探针等设备，仪表和测试线应具备至少 500 V DC 测量能力；先按该验电程序在低压辅助电池端子确认仪表可靠：读数低于 14 V 或高于 18 V 时不得使用该仪表；这一步不是充电口高压测量的合格范围。再按 GB/T 或 CCS 对应原图逐一检查规定端子以及 DC 端子 B+ 与 B− 之间的电压。黑夹位置和红探针接触位置必须以对应原厂图为准，本页结构重绘不是验电测点图。

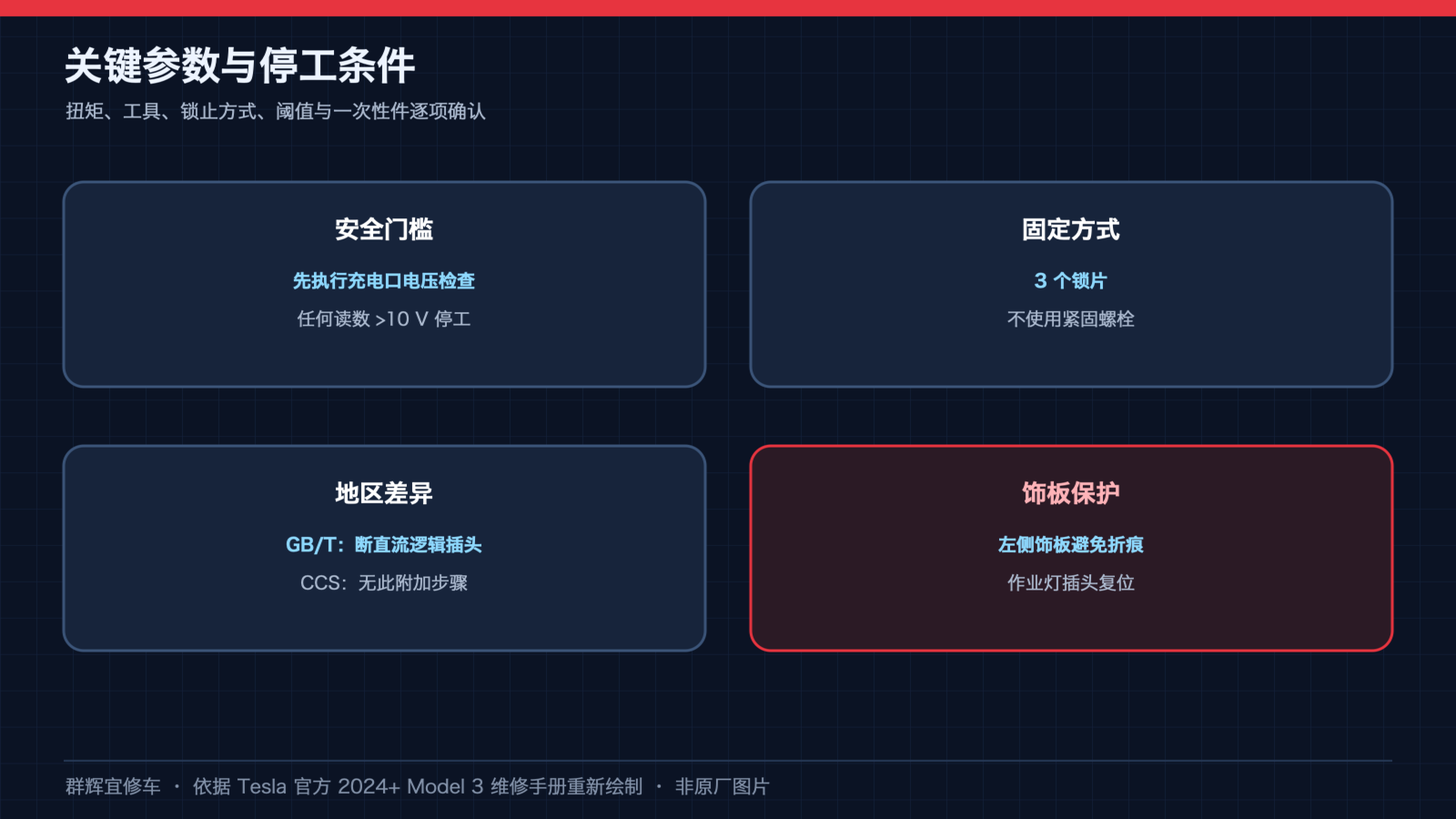

任一规定读数大于 10 V，立即停止并联系技术支持；原厂的返回主程序条件是此前所有规定读数均小于 10 V，不能把未完成的测量或等于 10 V 自行判为通过。合格后在验电程序要求“返回调用程序”的节点回到本安全盖作业，不提前执行独立验电作业末尾的低压复电收尾。

二、从行李厢左侧建立作业空间

• 拆左侧行李厢载物地板。
• 拆行李厢装饰条、门槛饰板及左侧地板支架，均按各自关联程序操作。

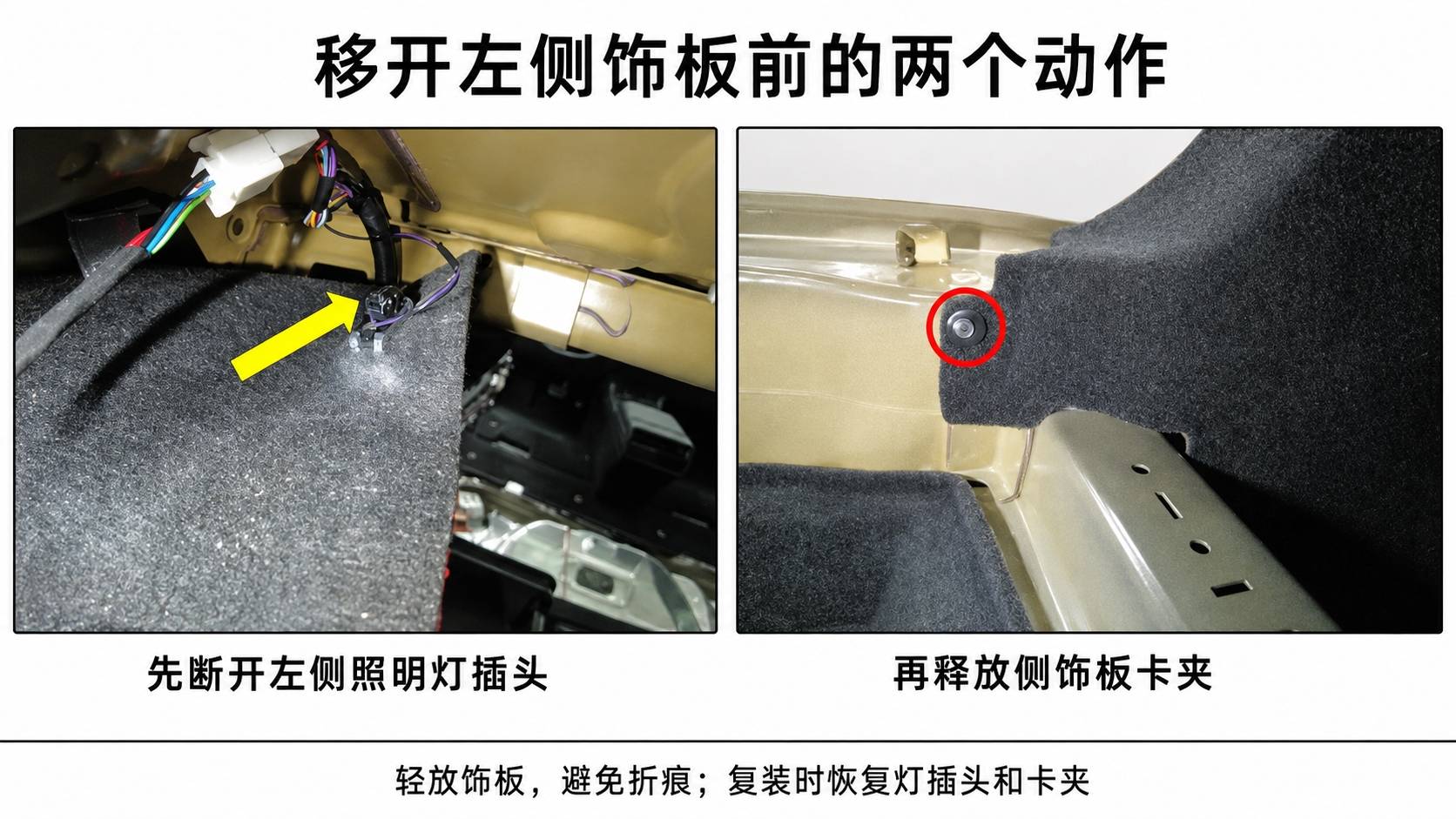

• 断开左侧照明灯电气插头，用撬具释放侧饰板固定卡夹，再把左侧饰板移到一旁。轻放饰板，避免过度弯折形成永久折痕。

三、GB/T 配置先断开 DC 逻辑插头

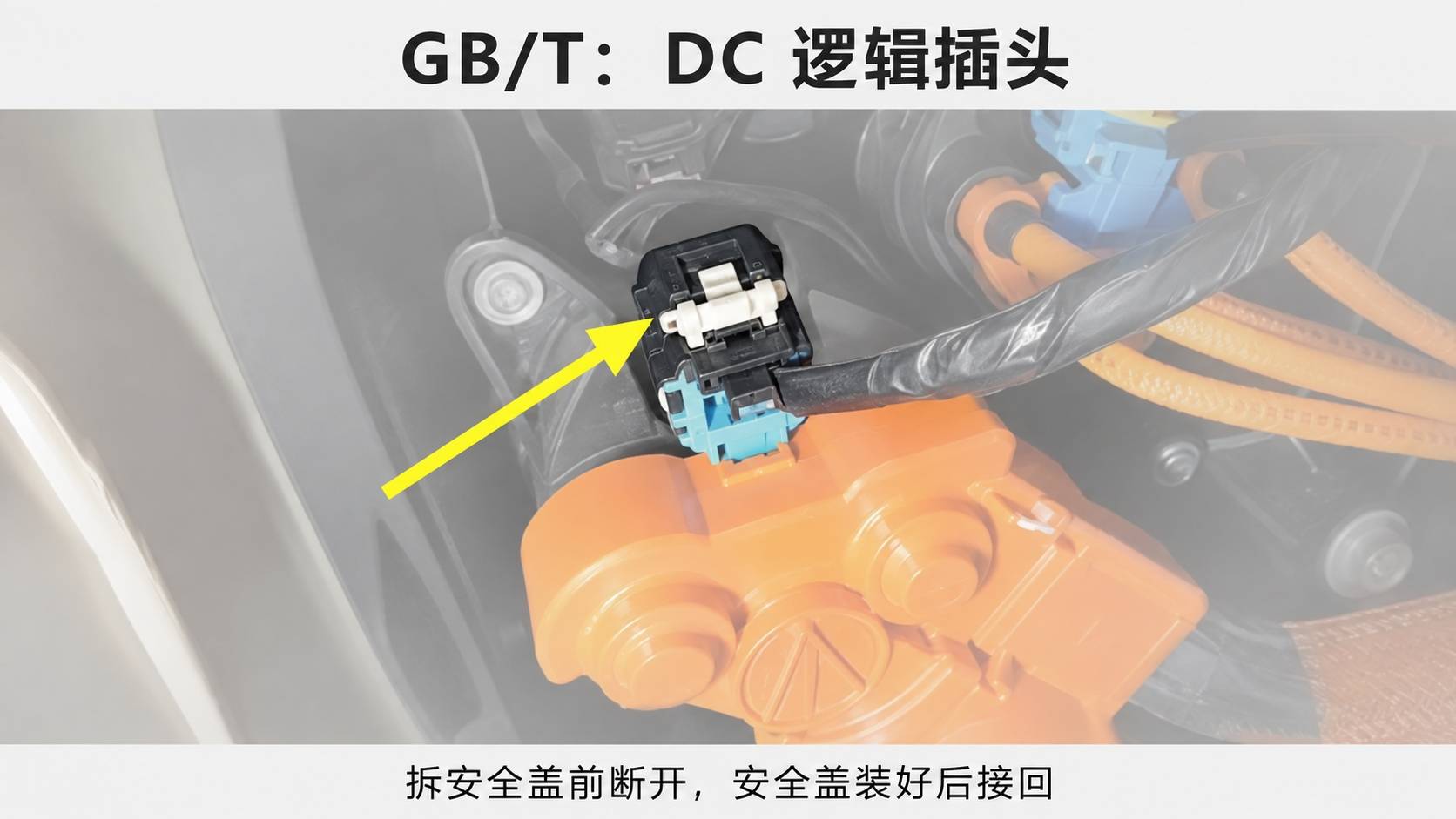

原厂仅对 GB/T（中国）配置增加此步骤：先断开充电口上的 DC 逻辑电气插头，再处理安全盖。此插头不是母排紧固件，也不是要求拔掉旁边所有橙色线缆。CCS 按其对应程序和实车识别，不照搬国标插头位置。

四、按对应外形释放三个锁片

找到将安全盖固定到充电口总成的 3 个锁片，逐一释放，再取下安全盖。不要只松开容易看见的两个就强行撬盖。原厂补充视频展示逐处释放锁片后取盖的动作，不代替前面的断电和验电步骤；视频中的 GB/T 外形也不能作为 CCS 的工具插入位置。

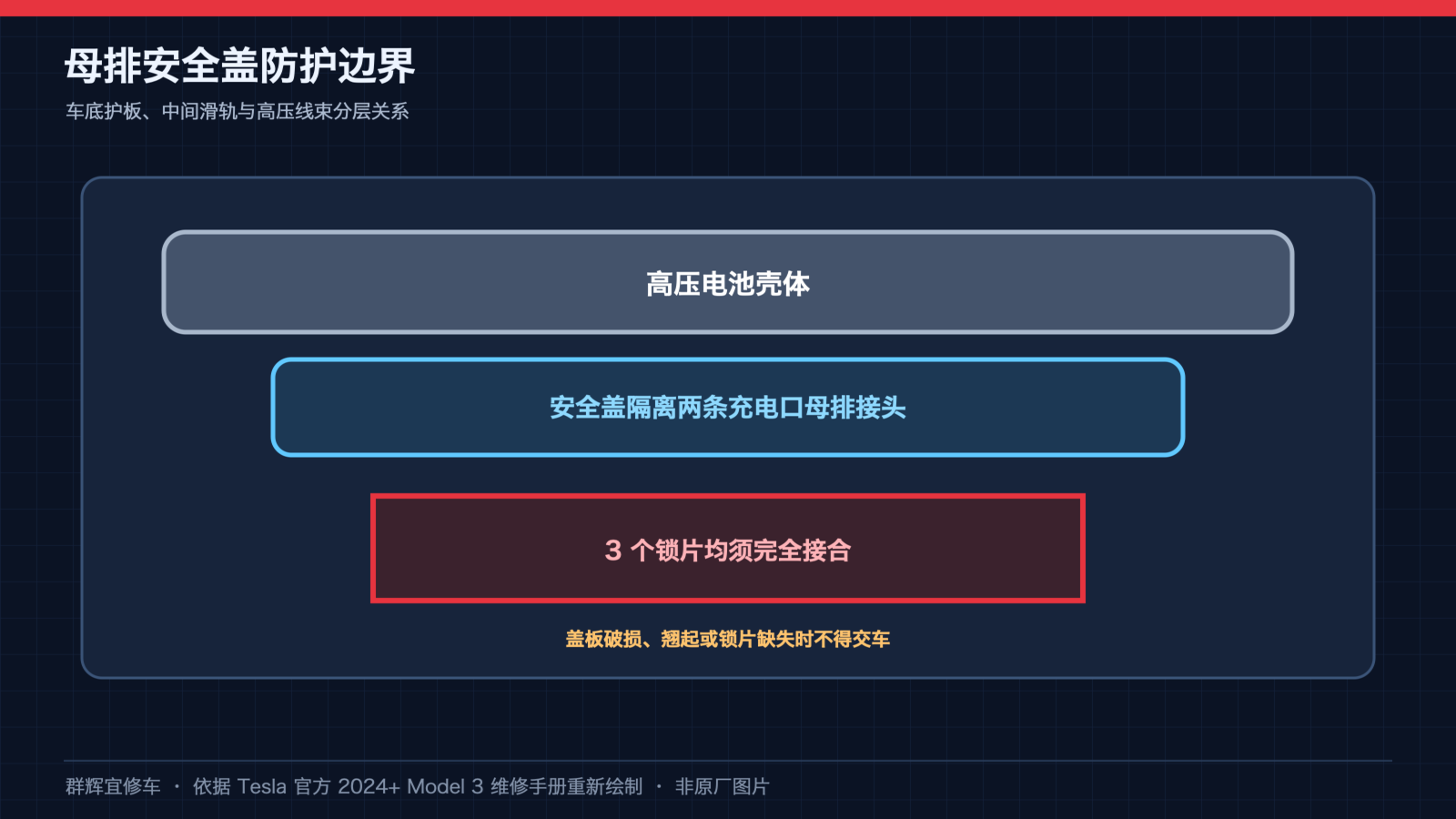

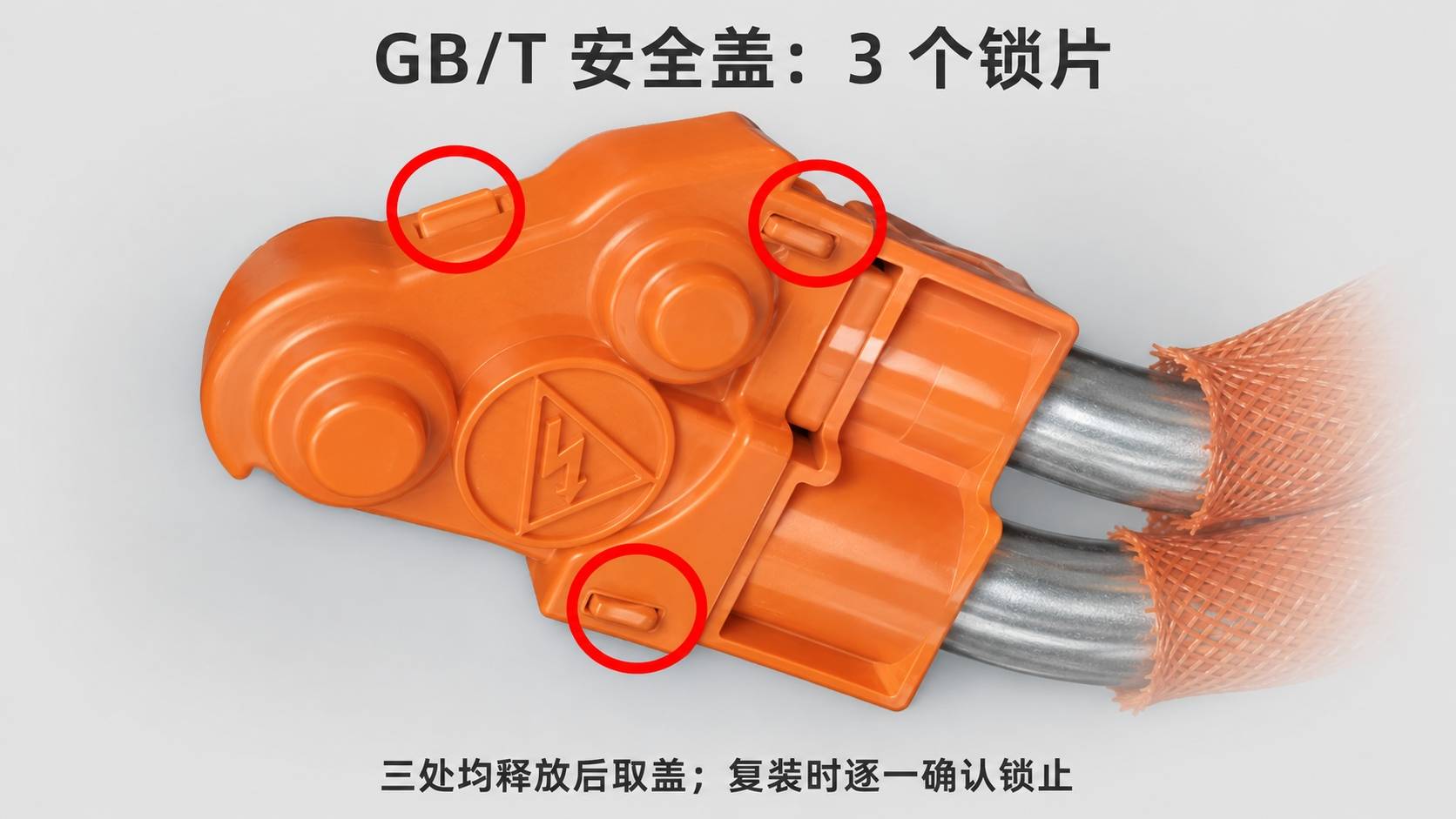

国标安全盖图中三处分别位于盖体上部两处和下部一处，圈示为锁片识别位置，不表示撬具插入角度。安全盖下方是高压接头；更换盖子不需要顺便拆开母排连接。

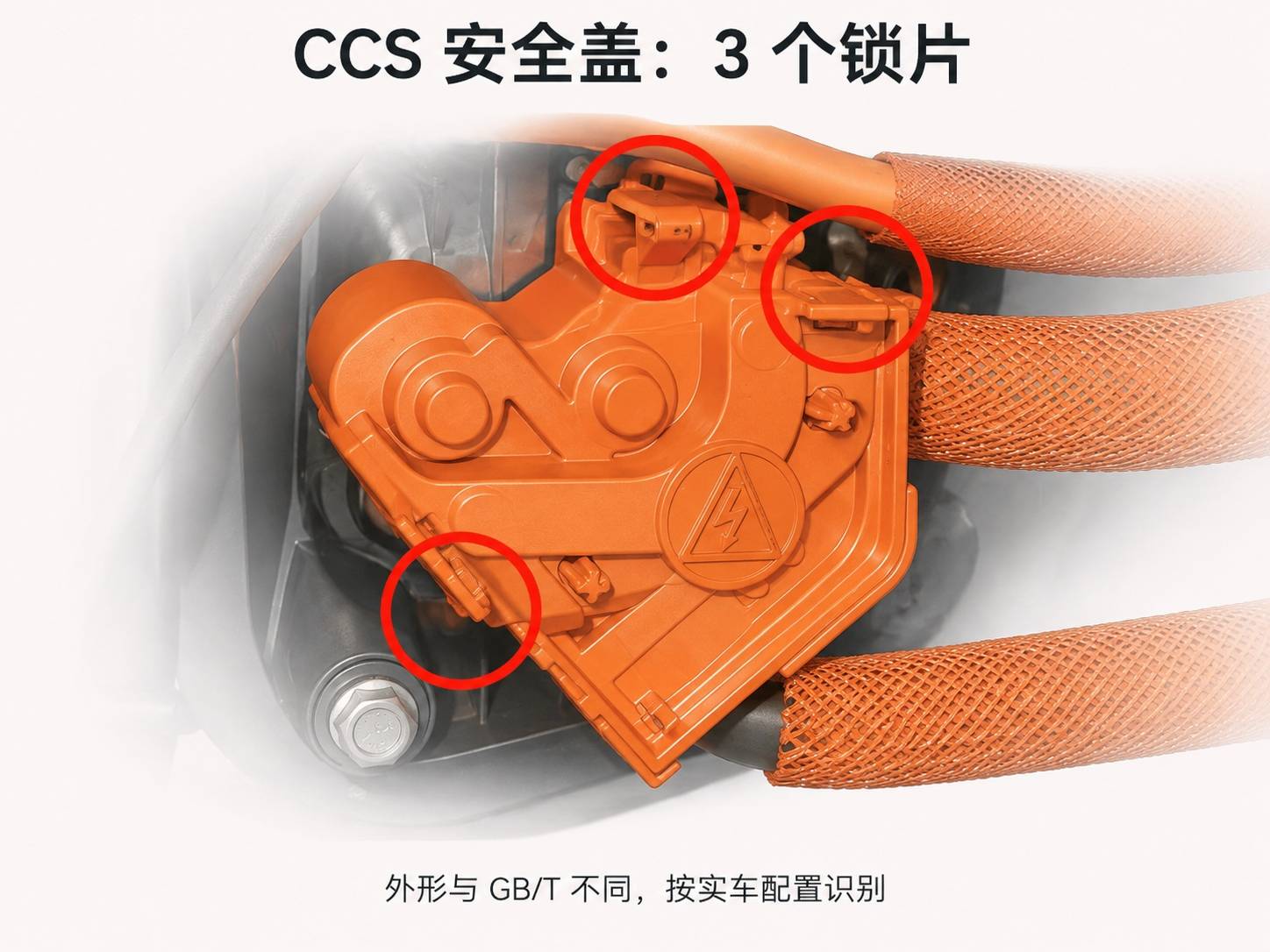

CCS 安全盖外形、周边管线和锁片分布与 GB/T 不同，必须按实车核对。锁片总数相同，不代表两个市场的安全盖可互换。若安全盖或锁片损坏，先按 VIN 核对正确替换件，不能用胶带、扎带代替正常锁止。

五、先装安全盖，再恢复连接器和内饰

• 将正确配置的安全盖装回充电口总成，逐一确认 3 个锁片全部接合，盖体没有翘边或干涉。
• GB/T 配置接回此前断开的 DC 逻辑插头，并确认锁止。
• 接回行李厢左侧照明灯插头，复位左侧饰板固定卡夹。
• 按关联安装程序依次恢复左侧地板支架、门槛饰板、装饰条和左侧载物地板，再装第二排下坐垫。
• 最后按低压连接程序先接 First Responder Loop，再接低压电池连接器及锁止件，恢复前舱后裙板及此前改变的门窗和车辆状态。

拆盖前验电，装盖后逐一确认三个锁片；国标逻辑插头和行李厢照明插头都不能遗漏。

六、这项维修不应擅自扩大的范围

• 安全盖程序没有母排螺母扭矩步骤；不能把其他文章中的 9 N·m 当成“盖子扭矩”。
• 仅拆装安全盖不等于已经执行母排接头清洁、导电膏涂布或 Hioki 电阻测试。若实际维修需要拆母排，必须转到完整母排程序并执行其额外步骤。
• 本页不提供高压端子针脚编号或自行绘制的探针接触图；验电严格按原厂配置对应图及合格仪表执行。
• 复电前确认安全盖完全锁止、GB/T 逻辑插头到位、左侧照明恢复、饰板和座垫没有遗漏或夹线。

资料来源与配图说明

依据 Tesla 母排安全盖原厂英文程序及中文对应页，结合上述低压断开连接和充电口验电程序。安全盖主程序页面日期为 2026-08-09，关联验电程序为 2026-09-10，全文及配图复核日期为 2026-09-12。主程序维修代码 4401010082、FRT 0.48 已包含关联作业，除非明确要求不叠加工时代码。施工前重新核对 VIN、地区配置和最新版完整资料。

配图分别参考原厂左侧饰板、GB/T 逻辑插头和两种安全盖实拍重绘，并非原厂原图。图片只帮助识别部件和锁片，不替代实车结构、尺寸、PPE、验电或专业培训要求。
