2024+ 特斯拉 Model 3 车内 BLE 模块更换：顶篷 6 卡子、10 N·m、CAN 重部署与钥匙配对

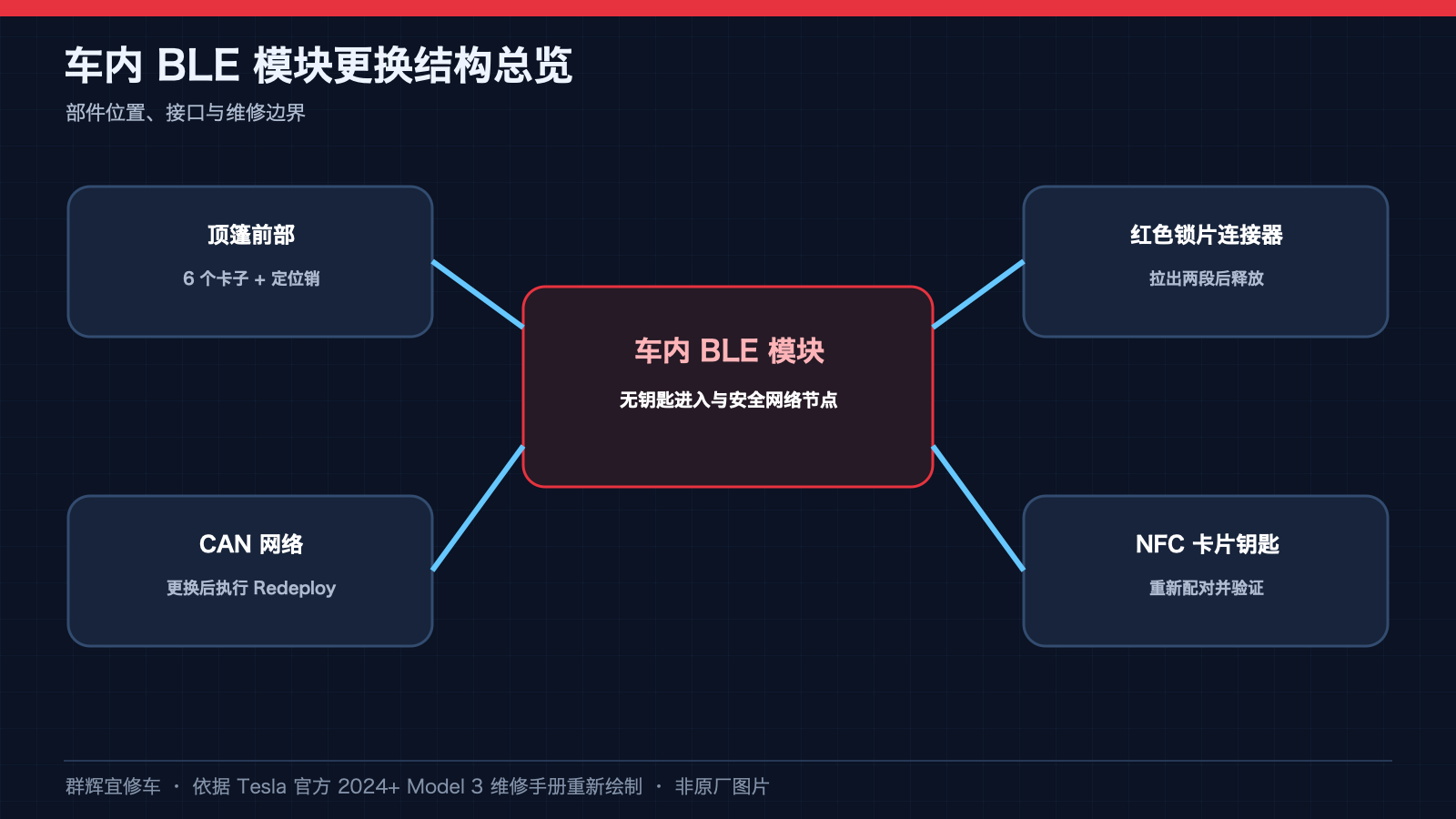

车内 BLE 模块更换不止拆装一个模块：先要释放顶篷前部的访问空间，拆装后还需完成 CAN 重部署、NFC 钥匙配对和功能验证。本文依据 2024+ Model 3 车内低功耗蓝牙模块程序整理，配图分别说明顶篷固定点、连接器、模块固定和软件验收。

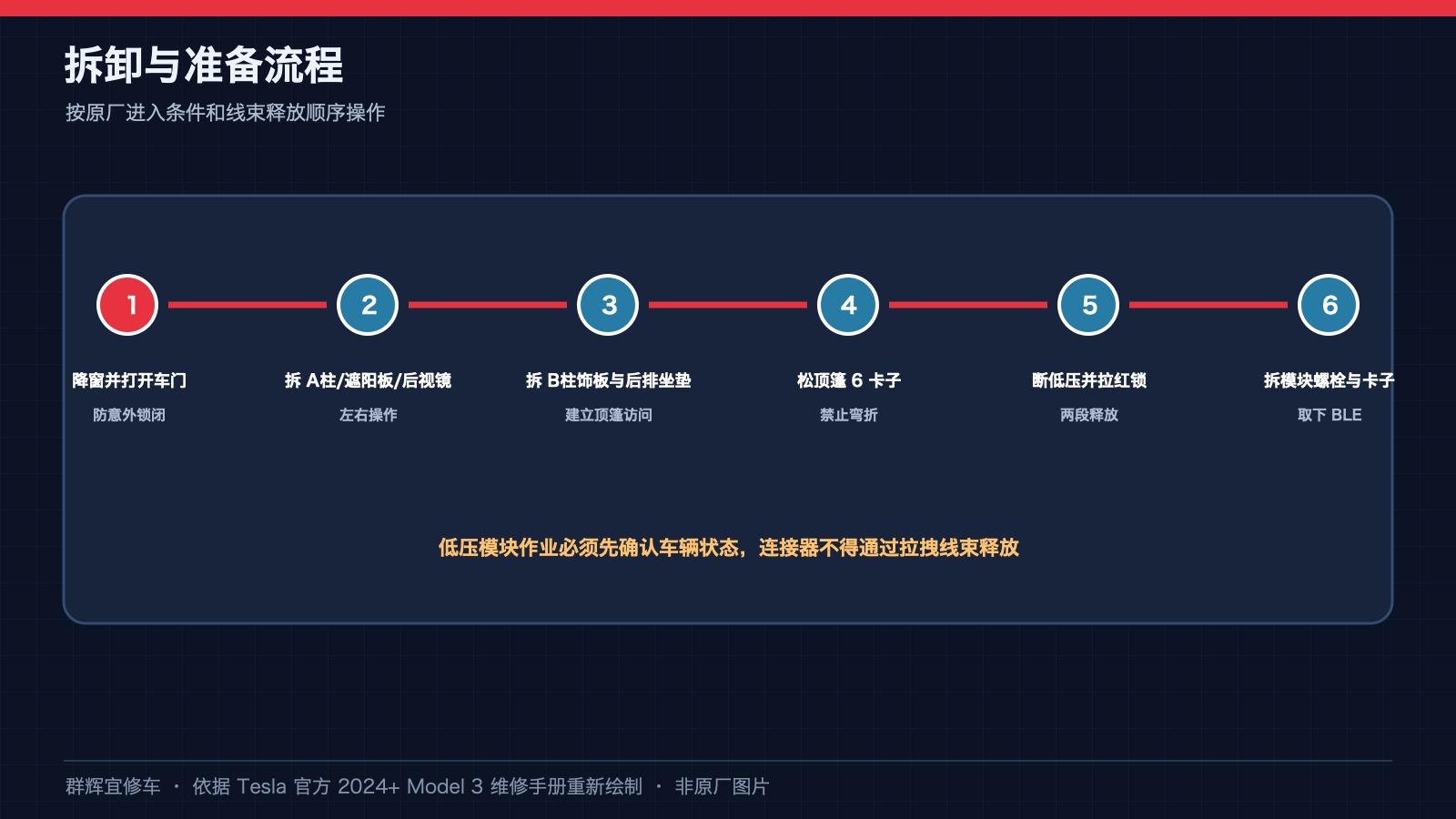

一、准备访问通道，避免顶篷弯折

按原厂人员防护和人体工程学要求操作。准备 10 mm 套筒以及 Toolbox 本地连接设备：Model 3 以太网诊断线缆 1137568-00-A、全车型诊断线束适配器 1773092-00-A、RJ45 线缆 1773595-00-A。各饰板和座椅拆装仍须执行原厂关联程序，不能只根据下面的通道清单拉扯饰件。

1. 打开所有车门，降下所有车窗。若车辆将断电，按原厂要求锁上后车门锁扣，防止意外关门。
2. 拆下左侧仪表板端盖、左侧 A 柱上饰板、左遮阳板。
3. 拆下摄像头下盖和车内后视镜。
4. 在右侧对应拆下仪表板端盖、A 柱上饰板和遮阳板。
5. 拆下第二排左侧侧部承梁（侧垫）和第二排下部座垫。
6. 依次拆下左侧 A 柱下饰板、B 柱下饰板、中饰板和上饰板。
7. 在右侧对应拆下第二排侧部承梁，以及 A 柱下饰板、B 柱下、中、上饰板。

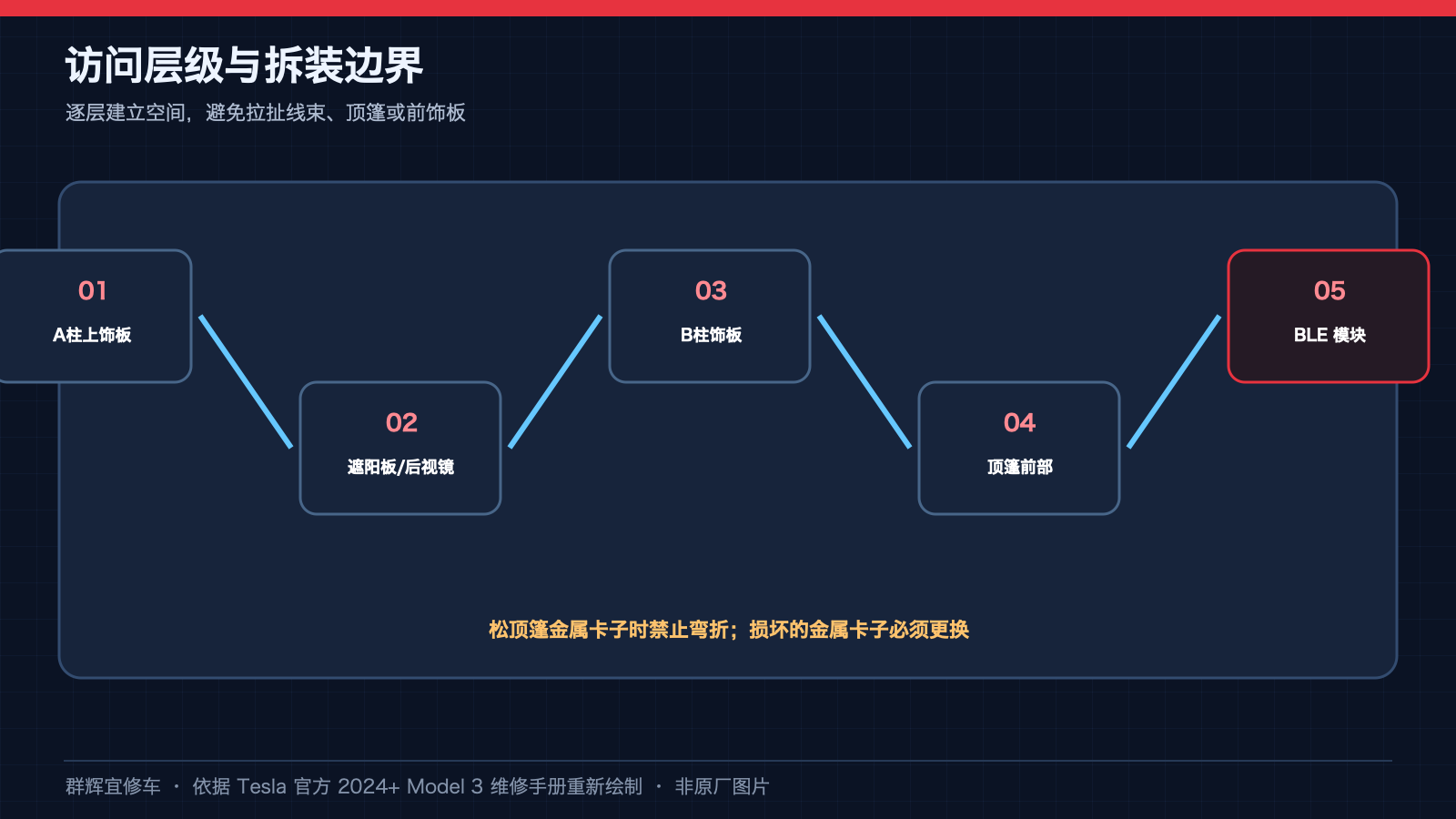

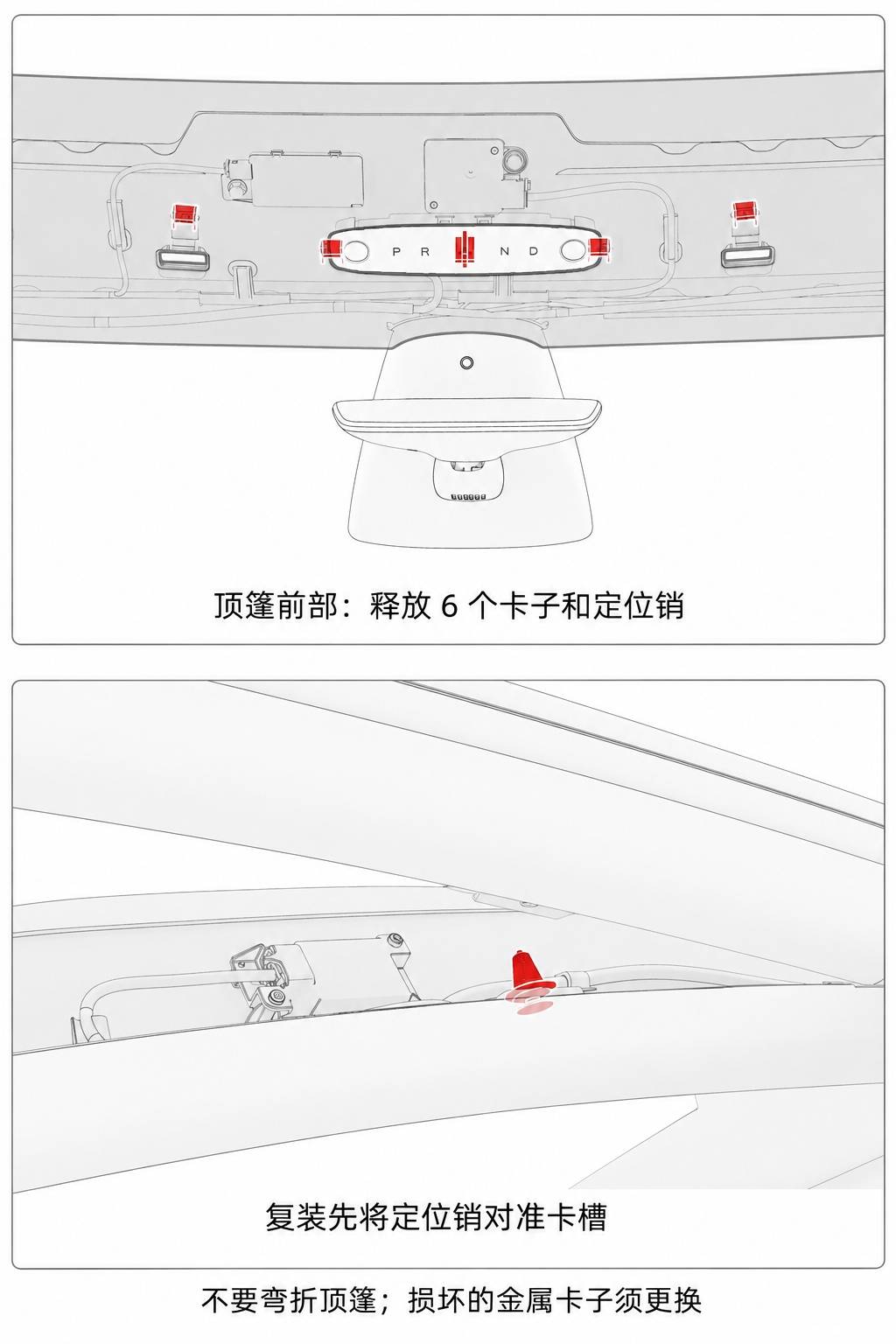

8. 释放固定顶篷前部的 6 个卡子和定位销。不要折弯顶篷；释放时损坏的金属卡子必须更换。

二、断开低压后操作模块连接器

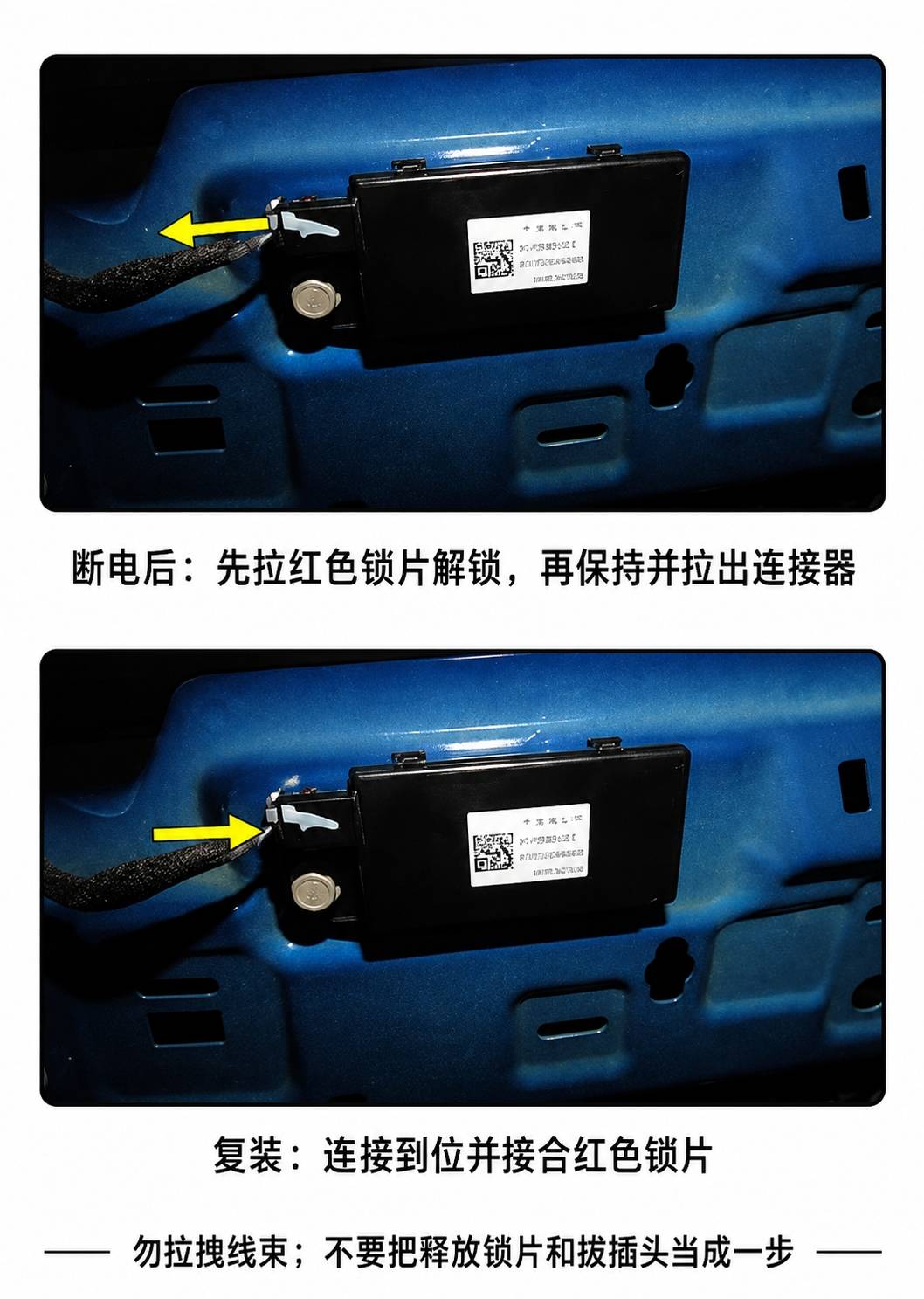

按低压电源断开和连接程序断开低压电池电源，再操作 BLE 模块连接器。原厂要求先拉红色锁片解锁，再保持并继续拉动，释放连接器。不要把解锁与直接拽线束混为一谈。

三、模块螺栓和背部卡子都要处理

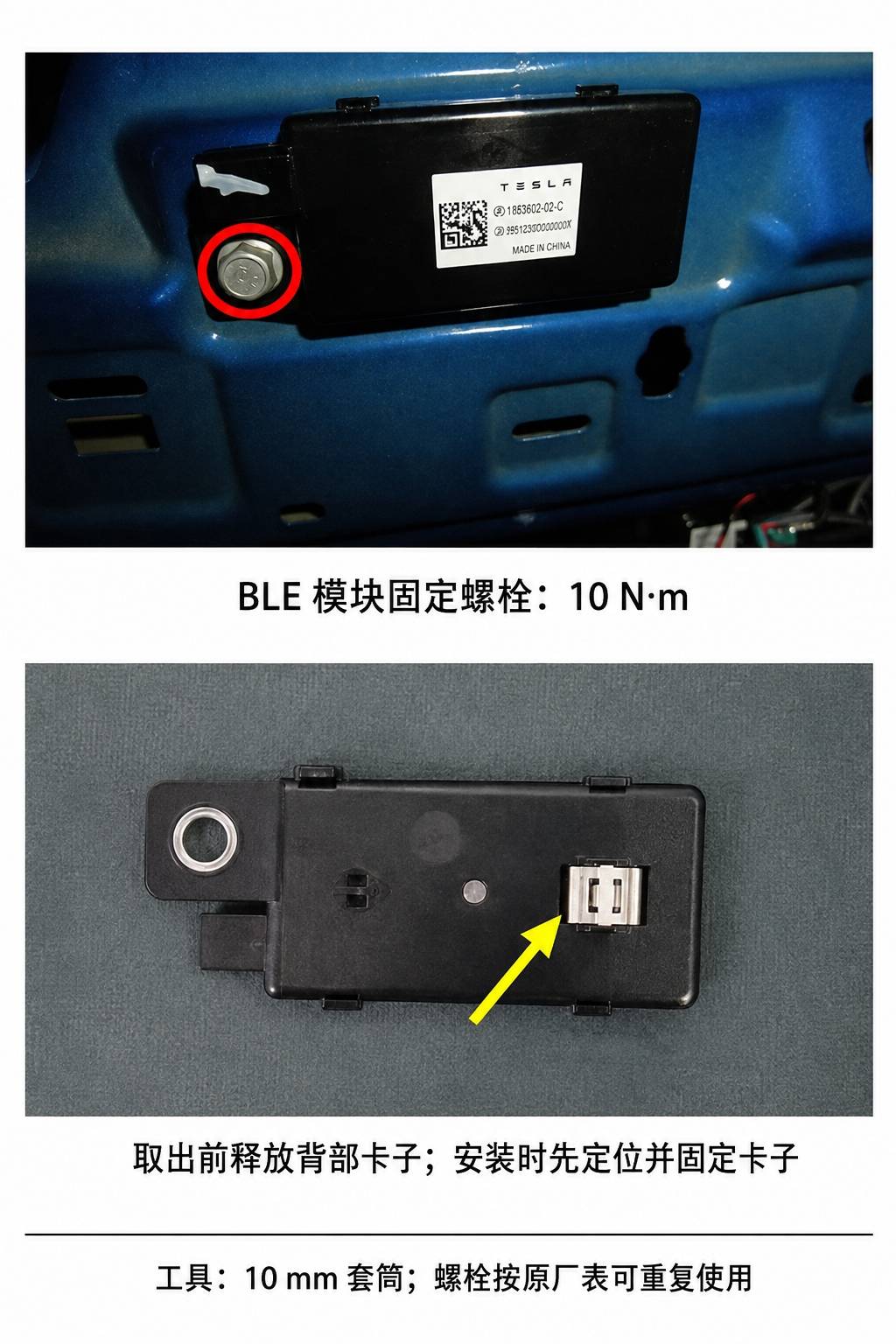

拆下将 BLE 模块固定到车辆的一颗螺栓，再释放卡子，取出模块。复装时先将模块放到正确位置并固定卡子，再安装螺栓，按 10 N·m 紧固；使用 10 mm 套筒，原厂表注明螺栓可重复使用。

连接模块电气连接器并接合锁片。配图用于识别接口位置，属于参考原厂图片的重绘示意，不是实车照片；锁片颜色和形式须核对实车，不应把图片中线束护套误认成锁片。

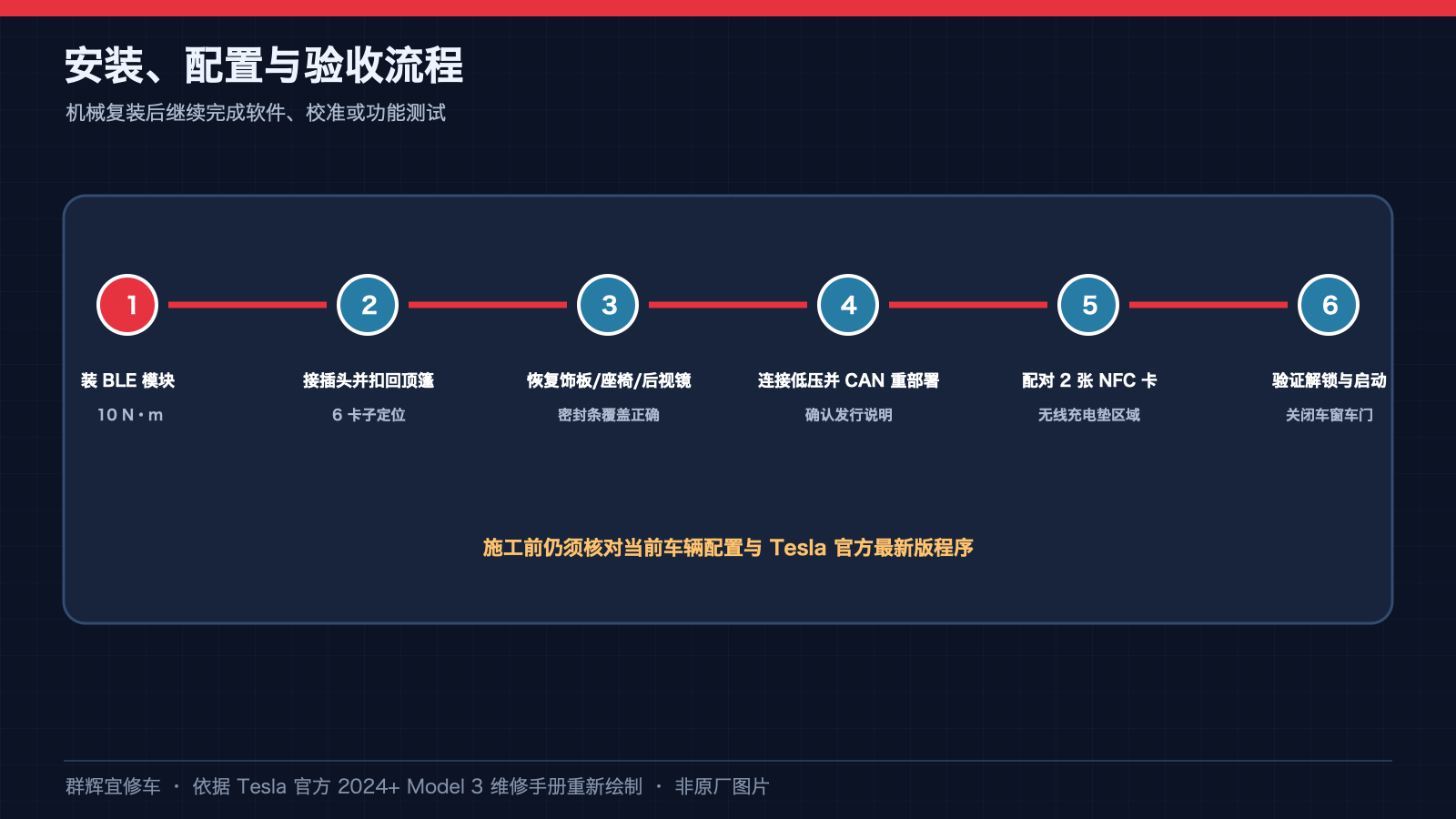

四、顶篷与内饰恢复顺序

1. 将顶篷前部定位销对准卡槽，装回 6 个卡子。饰板恢复后核对车门密封条正确覆盖 B 柱上饰板边缘，特别是原厂提示的左侧位置。
2. 装回车内后视镜、摄像头下盖、左遮阳板和左 A 柱上饰板。
3. 装回右侧 A 柱上饰板和遮阳板。
4. 按关联程序连接低压电池电源，再把前排两个座椅向前移动。
5. 依次装回左侧 B 柱上、中、下饰板，A 柱下饰板及仪表板端盖；右侧执行对应恢复。
6. 装回第二排下部座垫和左右侧部承梁。
7. 将两个前排座椅移回原位。

原厂本页附有遮阳板与 A 柱饰板复装视频，但明确说明视频只是概览补充，不能替代全部文字步骤和各关联程序。不能从视频中猜测未标明的紧固扭矩。

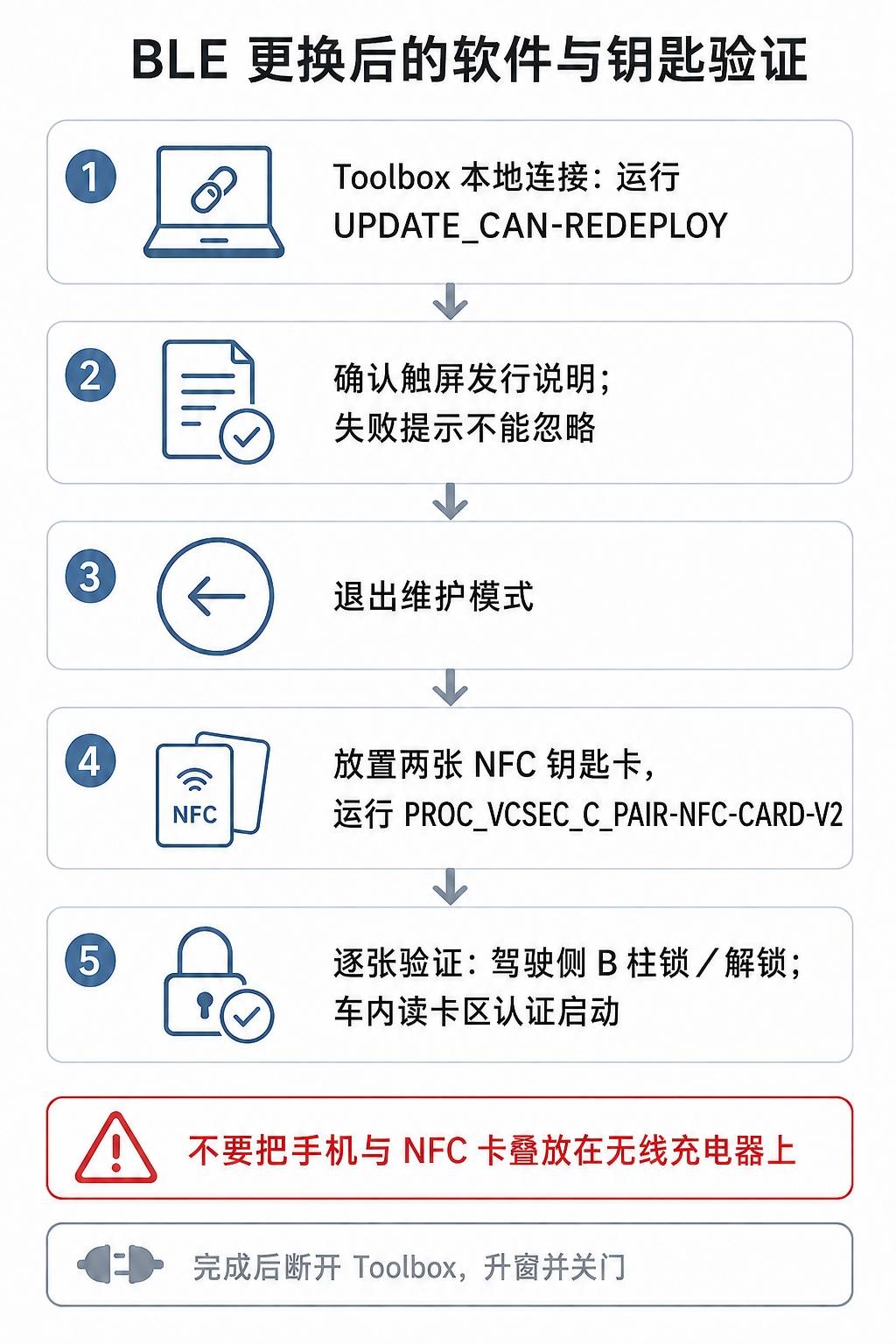

五、CAN 重部署不是省略项

1. 按Toolbox 连接程序，将安装 Toolbox 的笔记本电脑本地连接至车辆。
2. 在 Actions/Autodiag 中搜索 Service_Redeploy，选择 UPDATE_CAN-REDEPLOY，点击 Run 并等待例程完成。
3. 确认车辆触摸屏显示发行说明。重部署失败时触摸屏会显示错误，不能忽略提示后继续把作业计为成功。
4. 禁用维护模式。

六、两张 NFC 卡片配对及逐张验证

按本页程序，将两张 NFC 钥匙卡放在无线充电垫顶部。这里必须澄清中文页警告的译意：英文警告针对的是手机与 NFC 卡叠放在无线充电器上，可能损坏卡片；不要将手机与卡片一起叠放。

1. 在 Toolbox 的 Actions 中搜索 Pair NFC，选择 PROC_VCSEC_C_PAIR-NFC-CARD-V2。
2. 点击 Run，填入要配对的卡片数量，点击 submit，并等待例程完成。
3. 逐张确认：钥匙贴近驾驶侧外部 B 柱区域，能够锁定和解锁车辆。
4. 逐张确认：钥匙贴近该车辆对应的车内读卡区域，能够认证并启动车辆；读卡位置见下方补充核对。
5. 断开 Toolbox 笔记本电脑连接，升起所有车窗，恢复锁扣状态后关闭所有车门。

原厂页面会列出同一 CAN 重部署例程在不同维修入口下的菜单路径，那不是要求更换 BLE 时依次执行所有驱动逆变器、HVAC 和制动模块的更换流程。本篇按原厂文字指定的 Toolbox 例程执行，不把菜单索引误写成额外维修步骤。

资料依据

依据特斯拉 2024+ Model 3 维修手册Module – BLE – Interior (Remove and Replace)中英文页面（日期均为 2026-08-09）及其补充视频核对整理。结构图参考原厂图片重绘，软件图为步骤说明，不是 Toolbox 实机截图。请按当前原厂文件、实车配置及实际例程提示执行。

校正代码 1745020022，FRT 0.90。原厂说明该代码和工时包括关联程序，除非明确要求，不叠加校正代码。

车内读卡位置补充核对（2026-09-08）：本维修程序写作“杯托后方”，但当前官方 Model 3 用户手册 Keys将车内卡片读取器描述在无线充电面板内。不能把维修页的旧位置措辞作为所有 2024+ 车辆的统一定位。实际配对和启动验证应核对 VIN/配置对应用户手册及车辆屏幕提示；本文保留原厂要求的逐把认证启动验证，不据此更改配对例程或安全权限要求。
