2024+ 特斯拉 Model 3 VC USB 集线器更换：4 颗 T20 1.1 N·m 与 Toolbox 自检

本程序适用于卡扣固定手机支架的中控台；本页校正代码为 1715010612；螺钉紧固型手机托盘使用 1715010622，不应混用两种手机支架对应的后端模块拆装程序。USB 集线器藏在中控台后端模块下方，复装后还需重新安装车辆固件并通过 Toolbox 运行 VCUSB 自检。

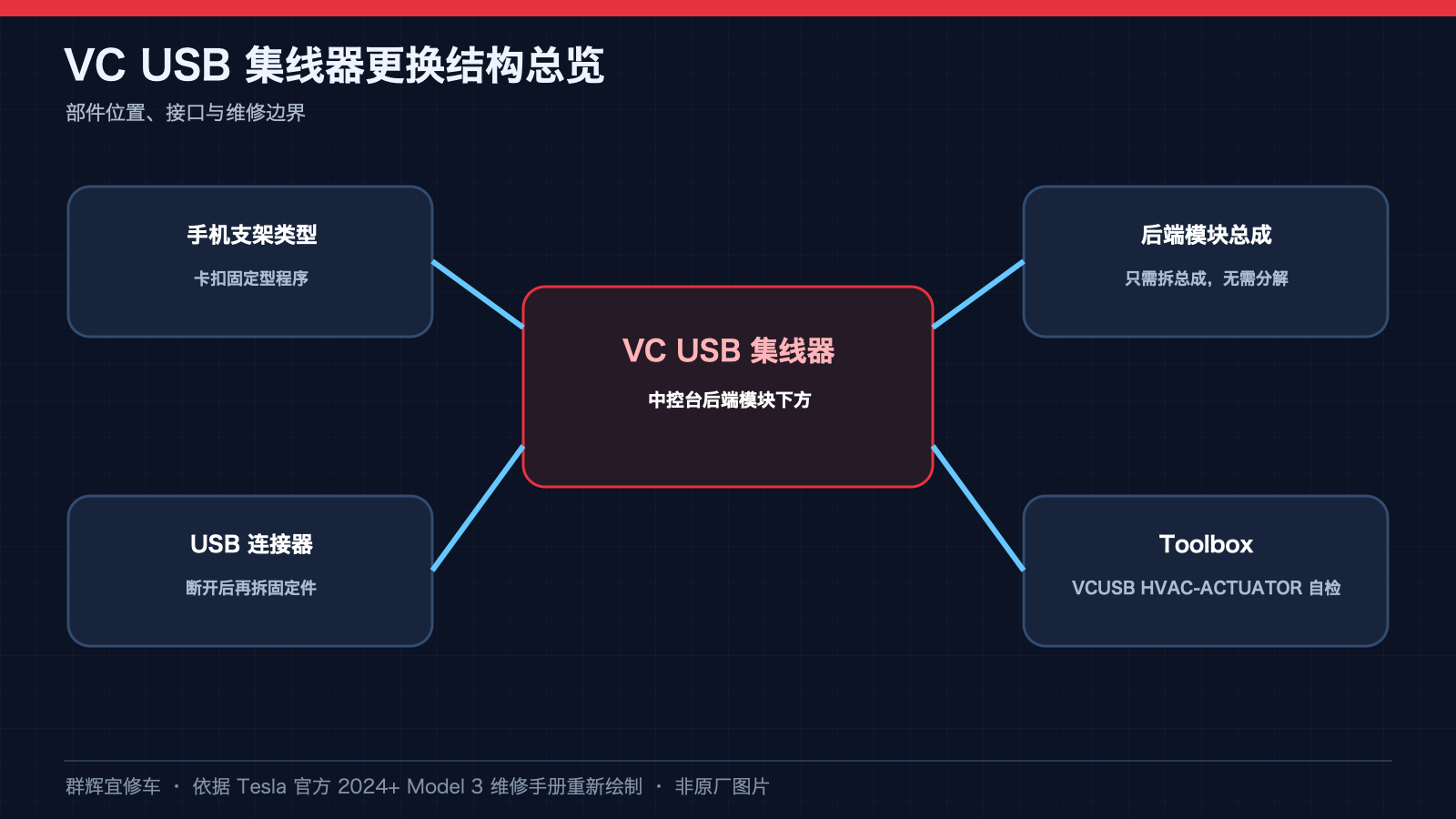

一、结构、接口与关键施工点

• 手机支架类型：卡扣固定型程序。
• 后端模块总成：遵循卡扣固定手机支架对应的关联拆装程序。原厂注明无需将后端模块从总成上拆下，不要额外分解。
• USB 连接器：断开后再拆固定件。
• Toolbox：VCUSB HVAC-ACTUATOR 自检。

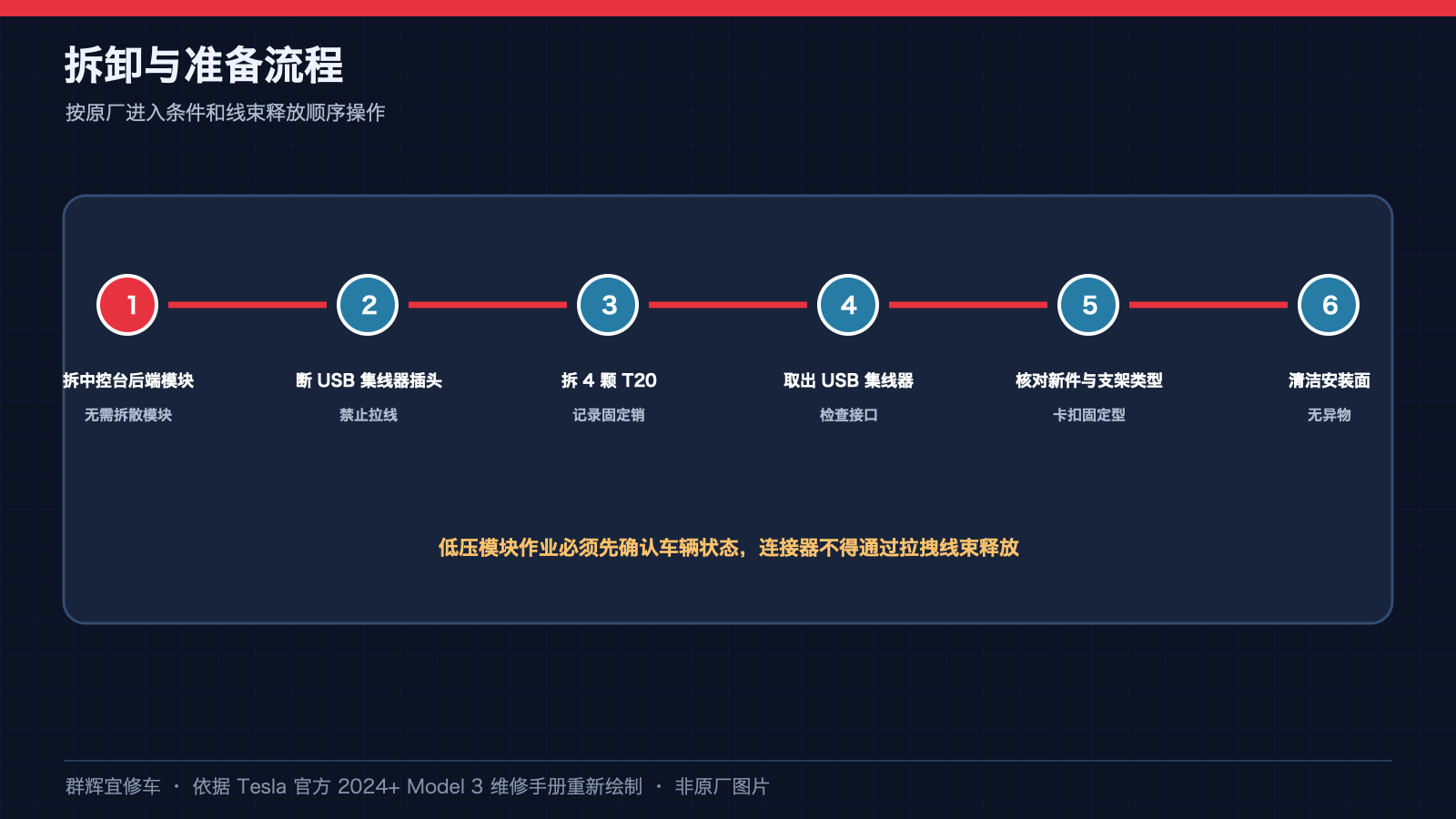

二、拆卸与准备流程

• 拆中控台后端模块：无需拆散模块。

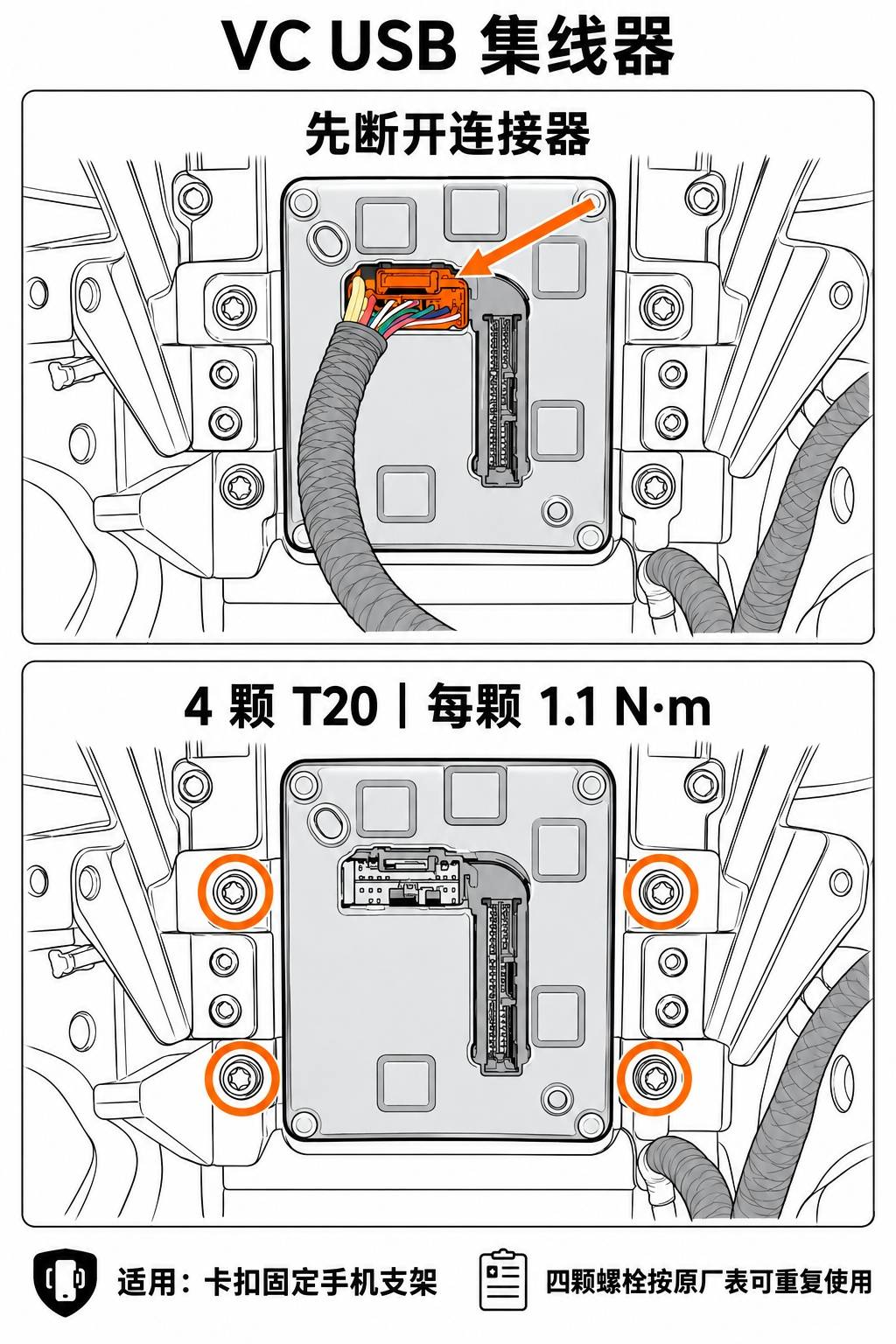

• 断 USB 集线器插头：禁止拉线。

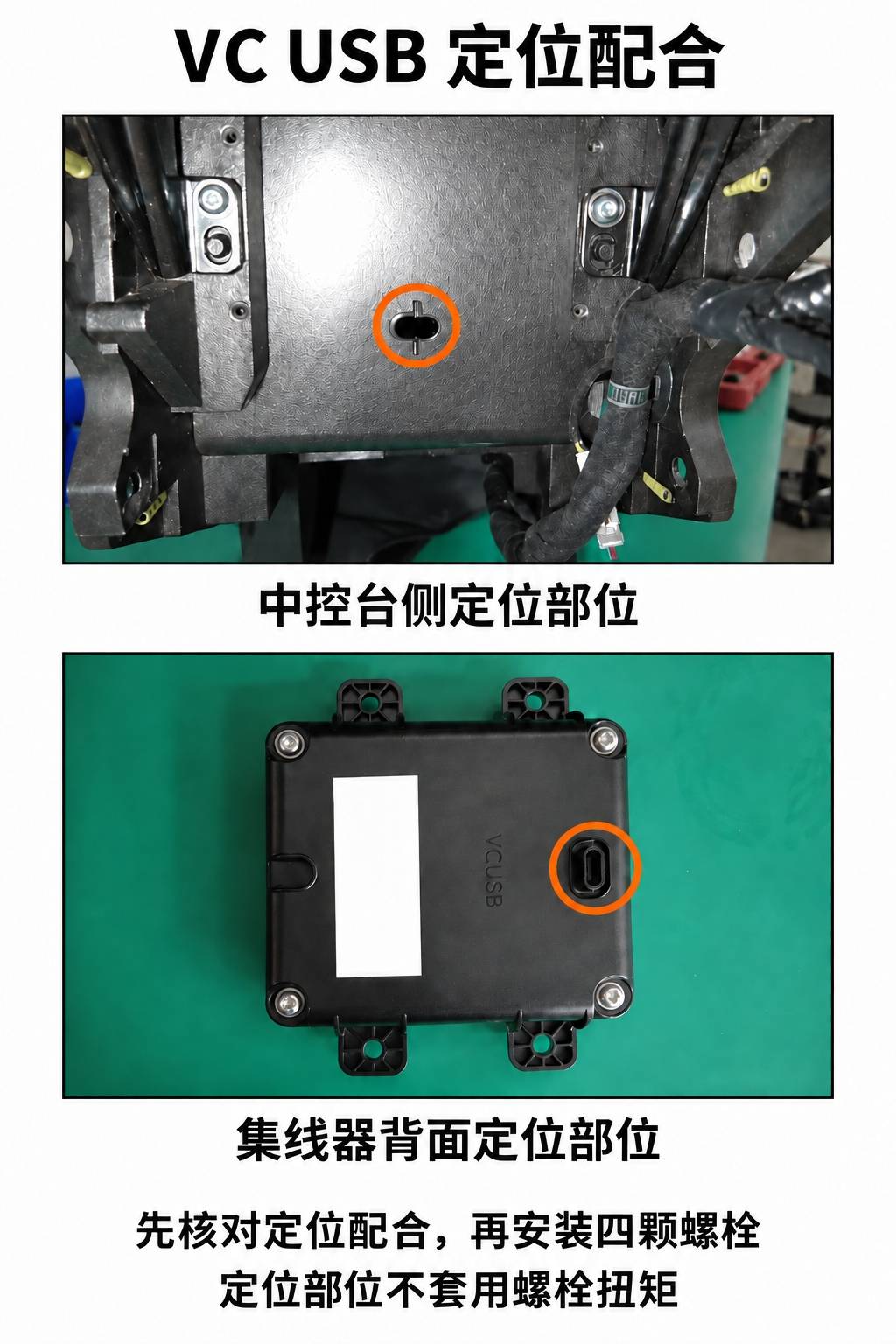

• 拆下四颗 T20 螺栓并处理固定销定位，随后从车辆取下 USB 集线器。
• 取出 USB 集线器：检查接口。
• 核对新件与支架类型：卡扣固定型。
• 补充检查：安装配合部位无异物、损伤或线束夹压。

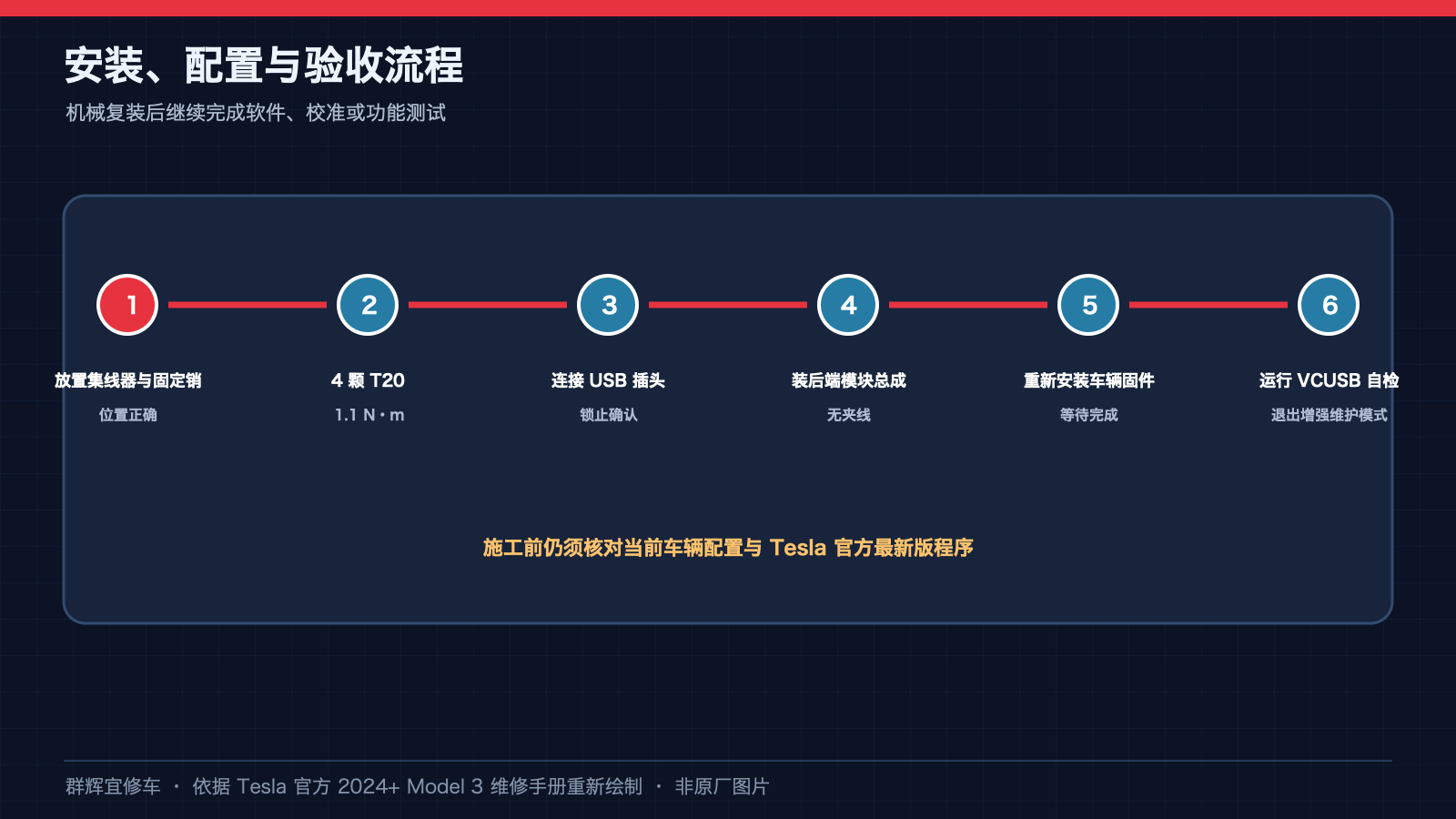

三、安装、配置与验收

• 放置集线器与固定销：位置正确。

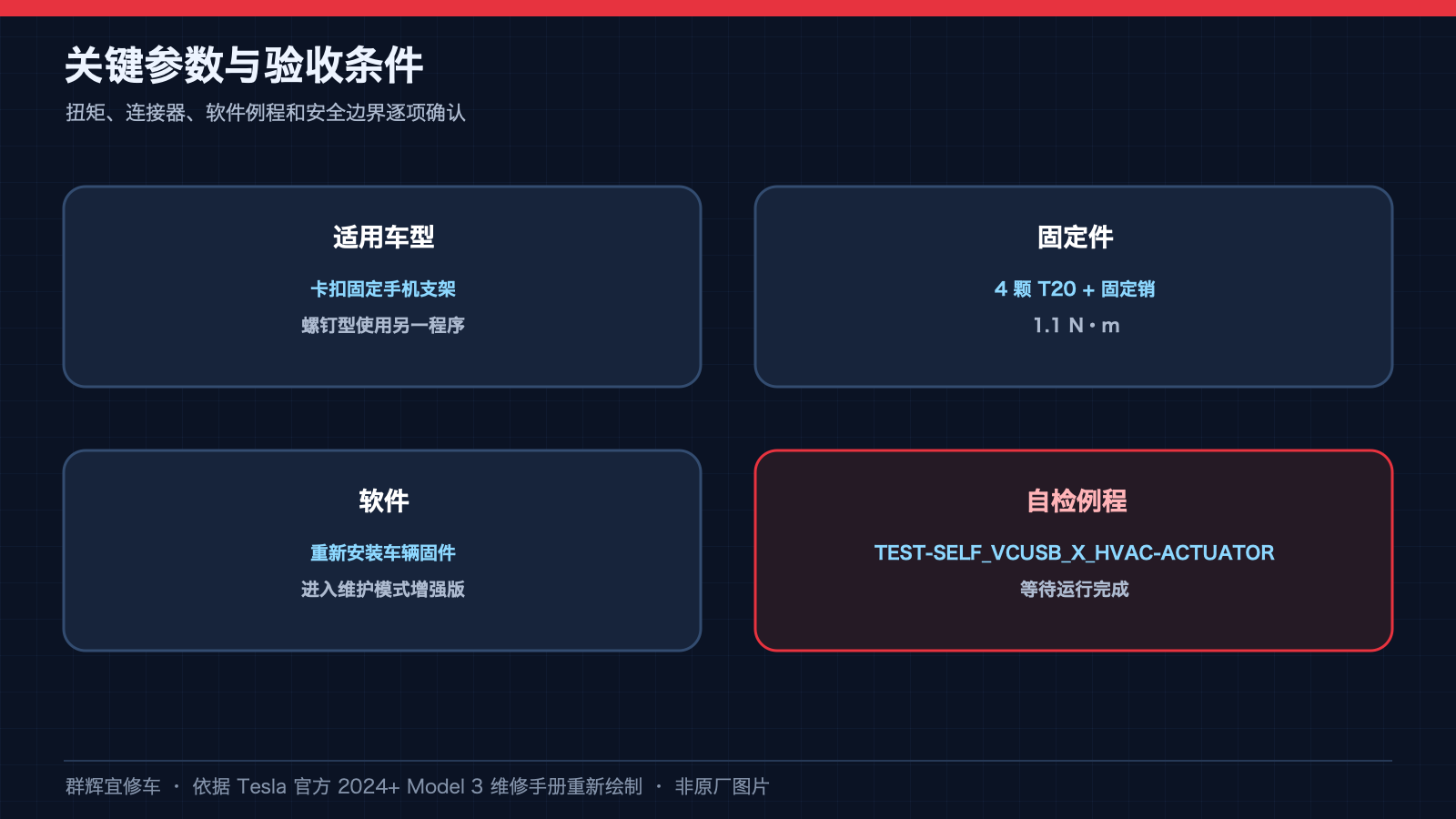

• 安装四颗 T20 螺栓，每颗 1.1 N·m；原厂表列重复使用。核对固定销已正确配合，不将螺栓扭矩套用到定位部位。
• 连接 USB 插头：锁止确认。
• 装后端模块总成：无夹线。
• 按软件重新安装 - 触摸屏关联程序重新安装车辆固件，不能跳过后直接把充电或连接成功当成维修完成。
• 按关联程序将 Toolbox 笔记本连接车辆。在 Actions/Autodiag 搜索 TEST-SELF_VCUSB_X_HVAC-ACTUATOR，选择该例程并点击 Run，等待运行完成；随后按程序断开笔记本连接、退出维护模式增强版，升起全部四个车窗并关闭四个车门。

安全提示：使用合适的个人防护装备，保护连接器和线束；固件重装及 Toolbox 例程需遵循关联程序并具备相应权限。等待例程完成并检查结果，异常时继续诊断；本工项不能用摄像头自校准等无关步骤代替。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。已按官方英文正文（2026-08-09）和结构图复核，复核日期为2026-09-11。原厂资料会持续更新，施工前须重新核对 VIN、左/右驾驶配置、零件版本、固件、专用工具、软件例程和最新版程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
