斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图
下方为原始资料图，共 39 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

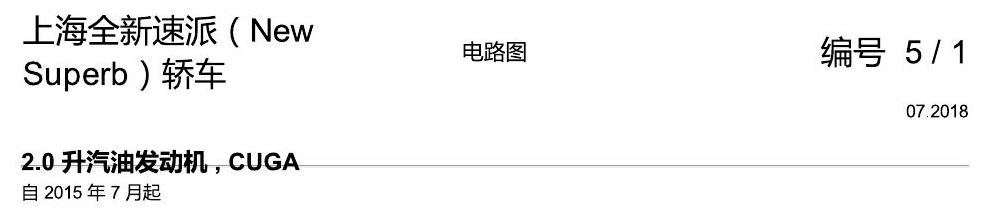

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第1页

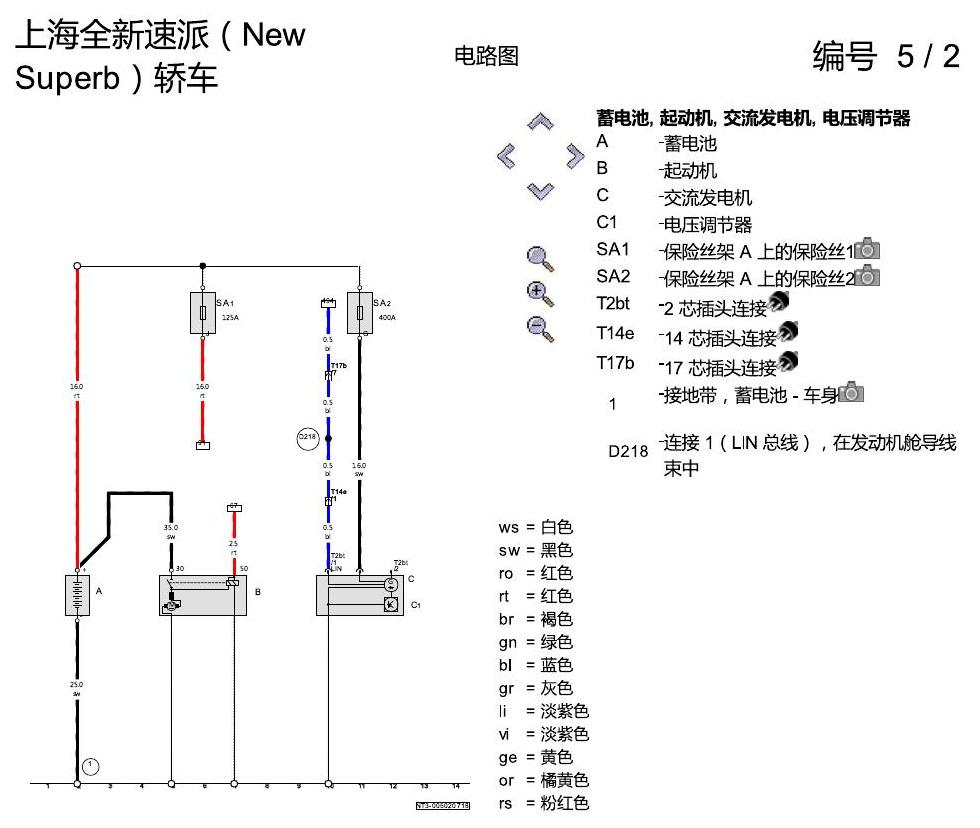

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第2页

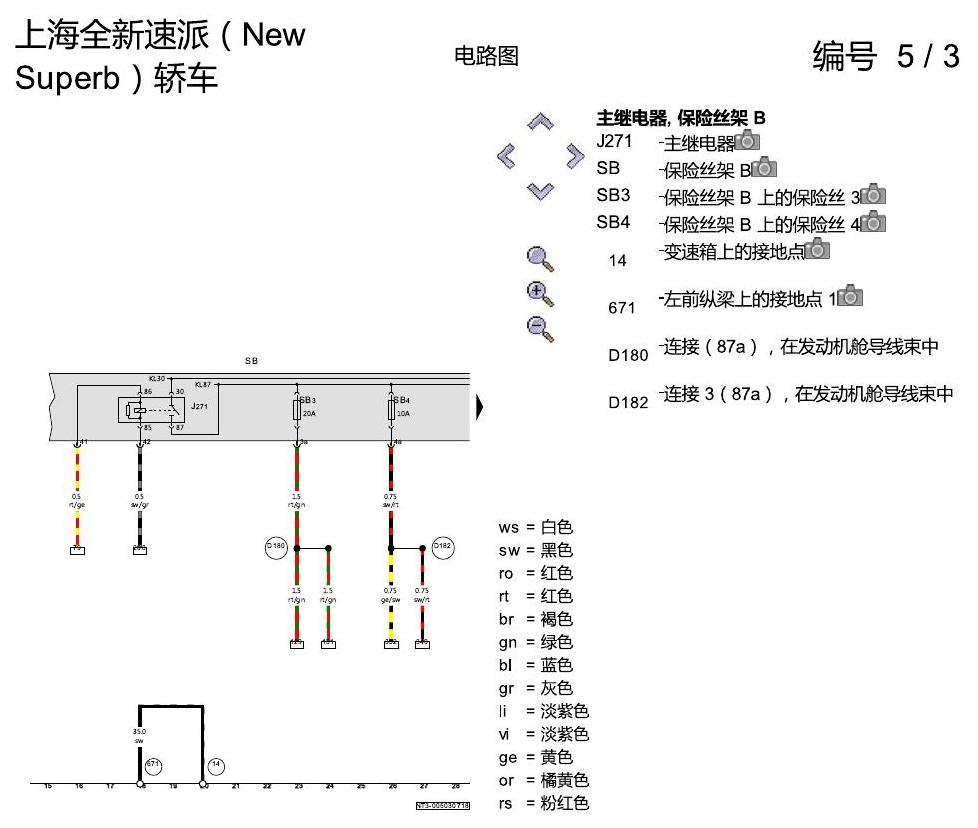

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第3页

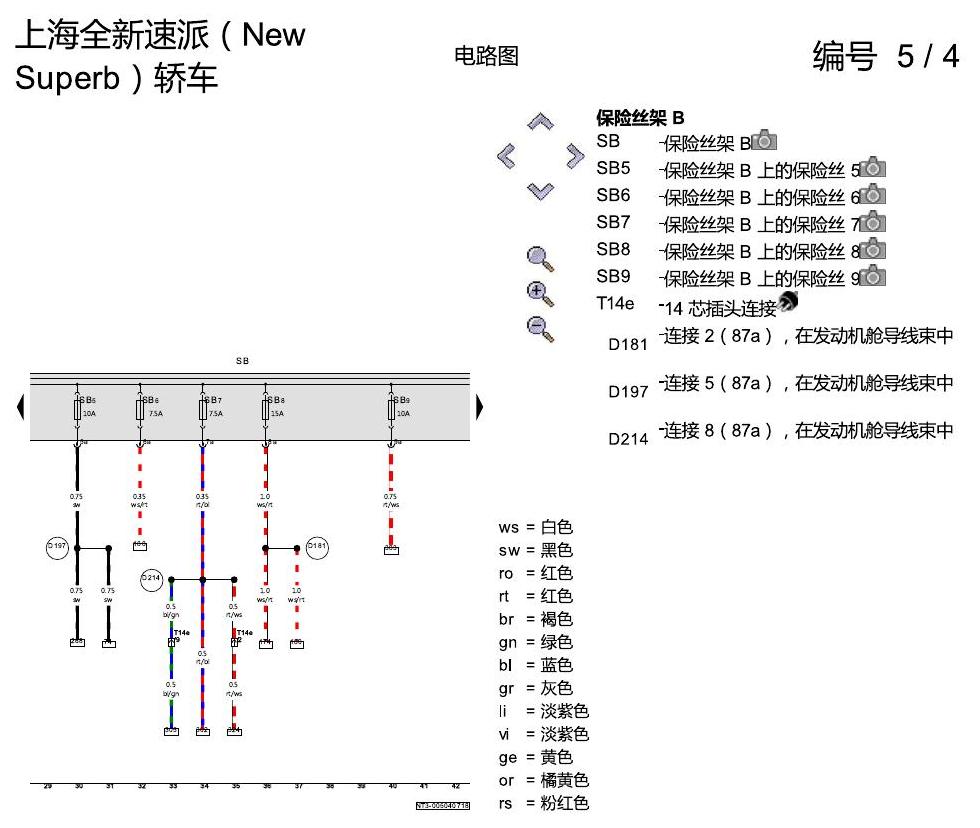

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第4页

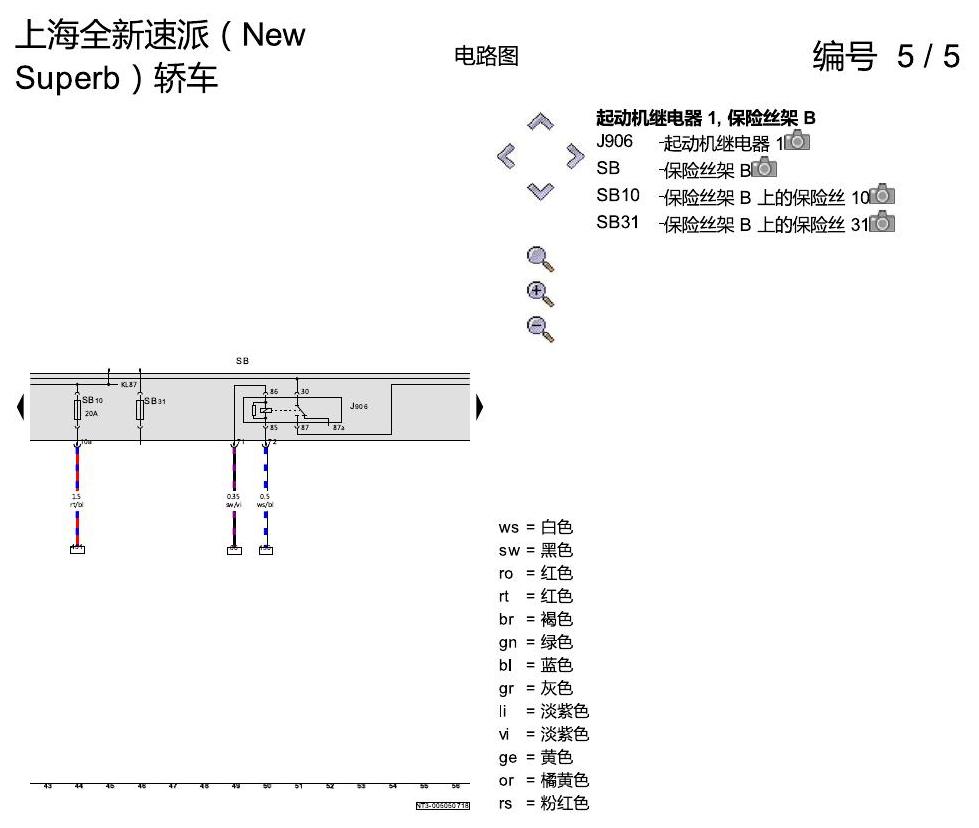

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第5页

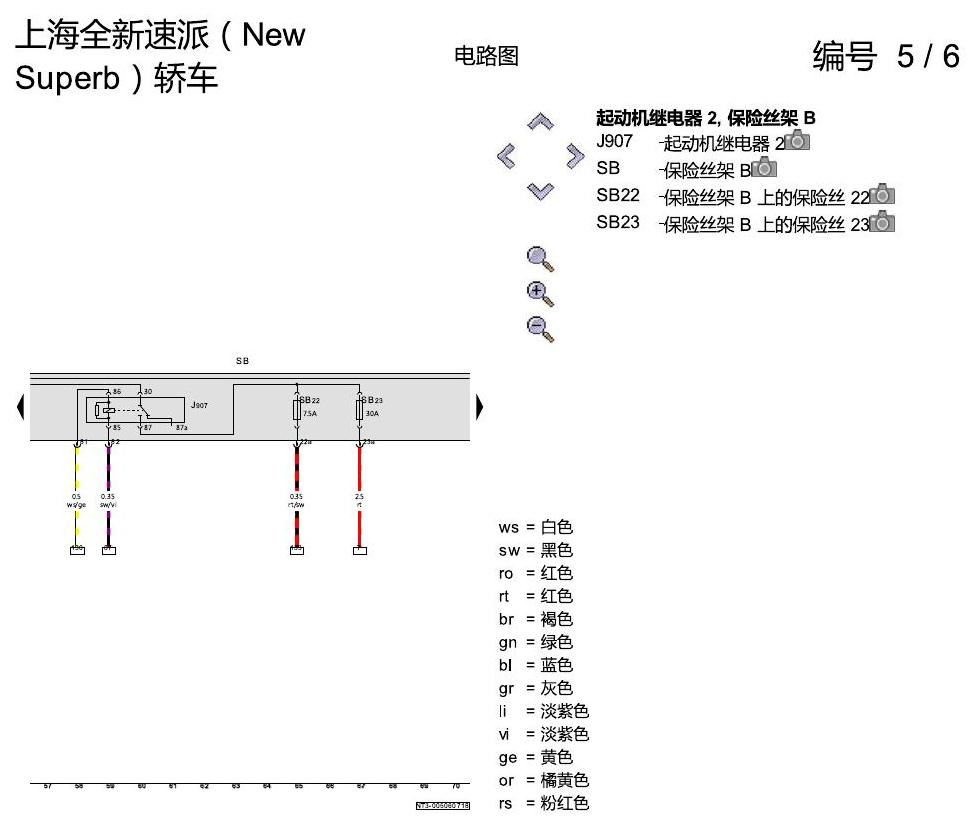

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第6页

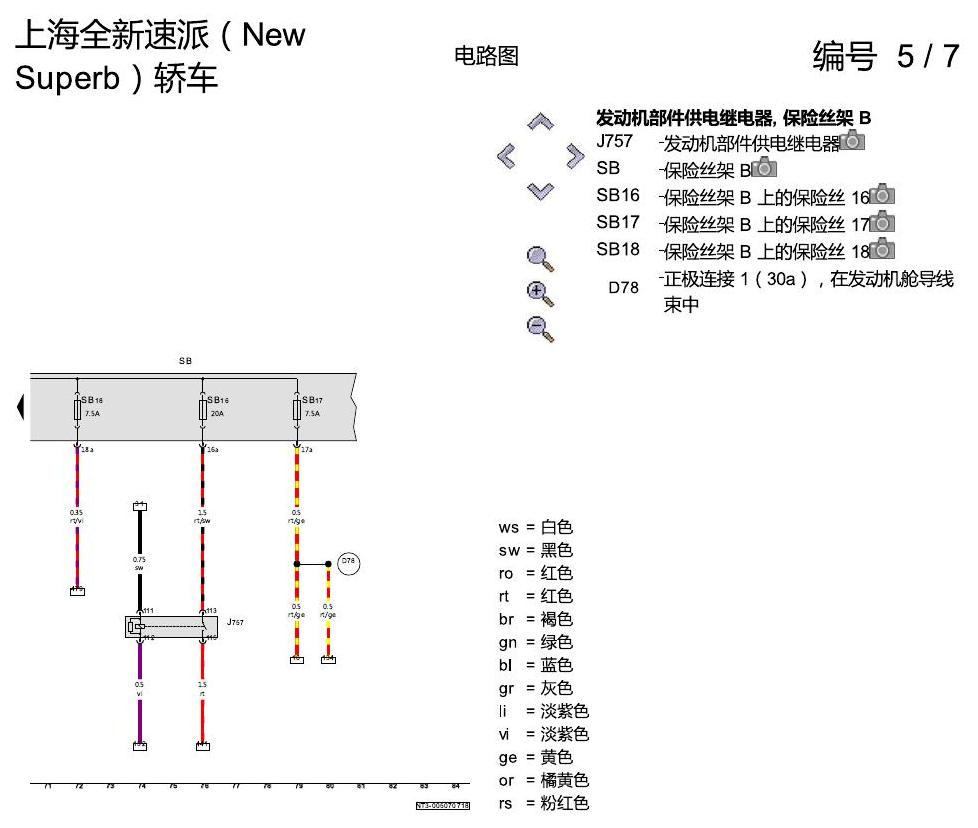

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第7页

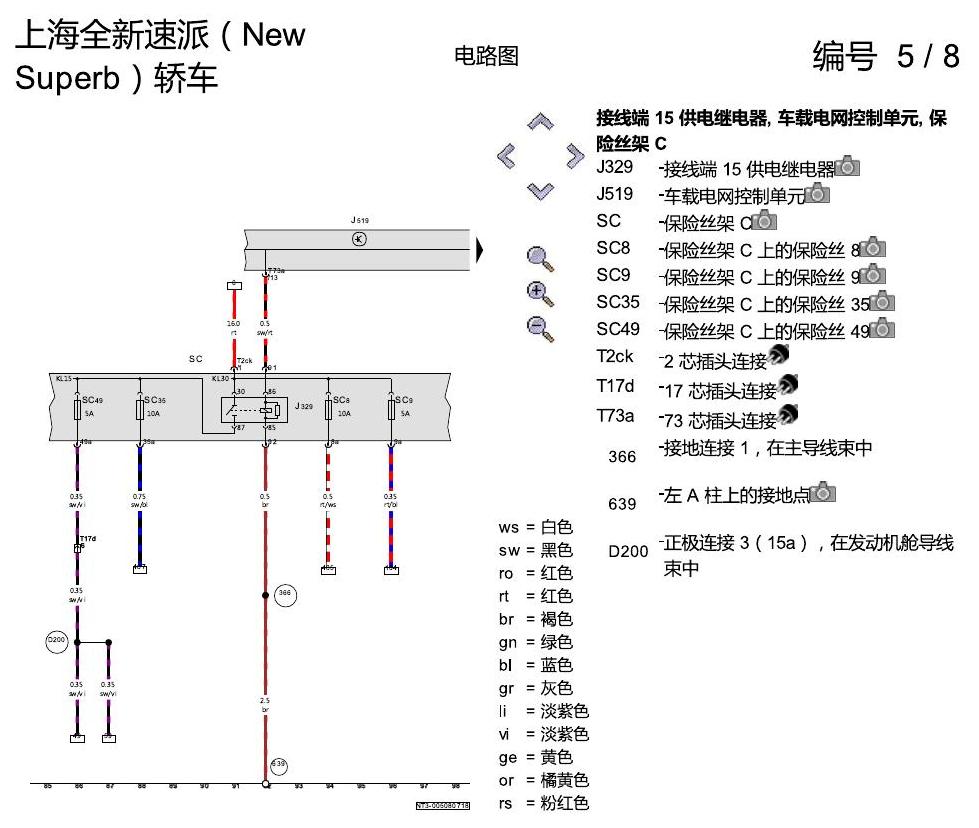

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第8页

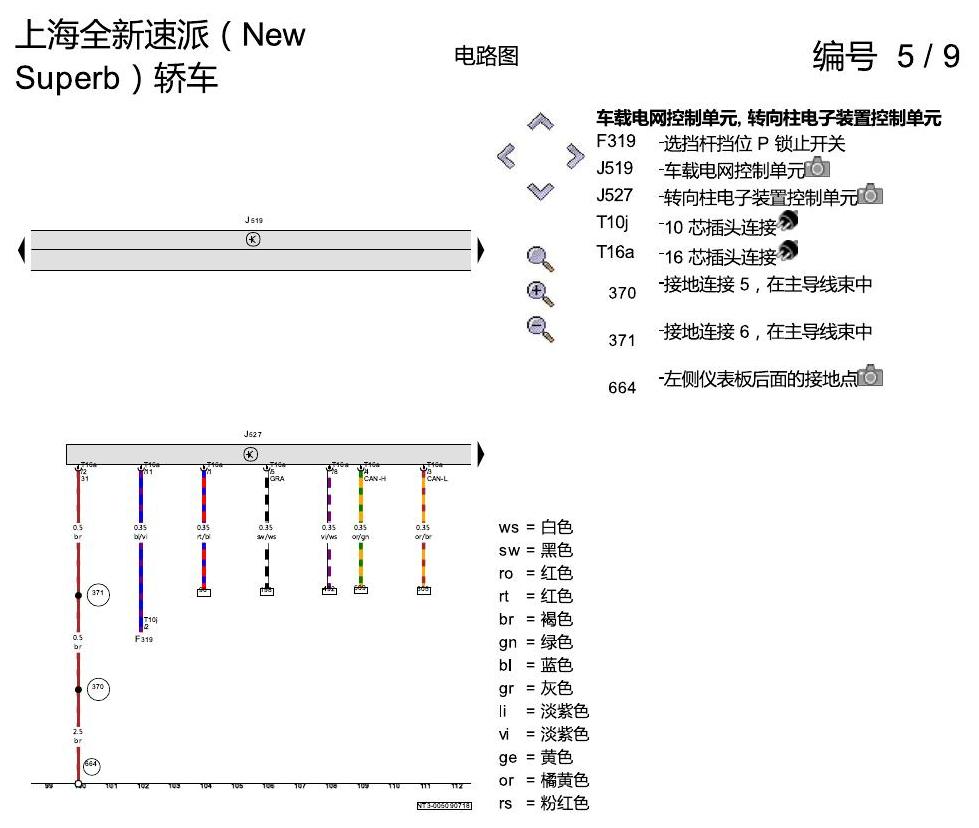

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第9页

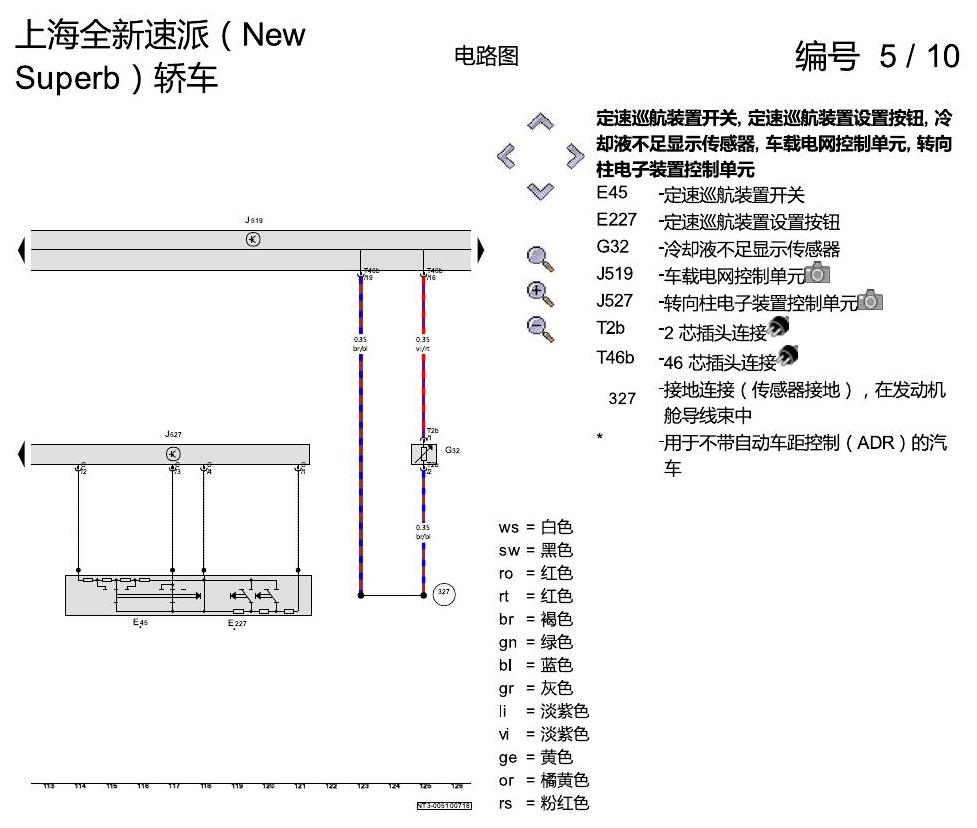

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第10页

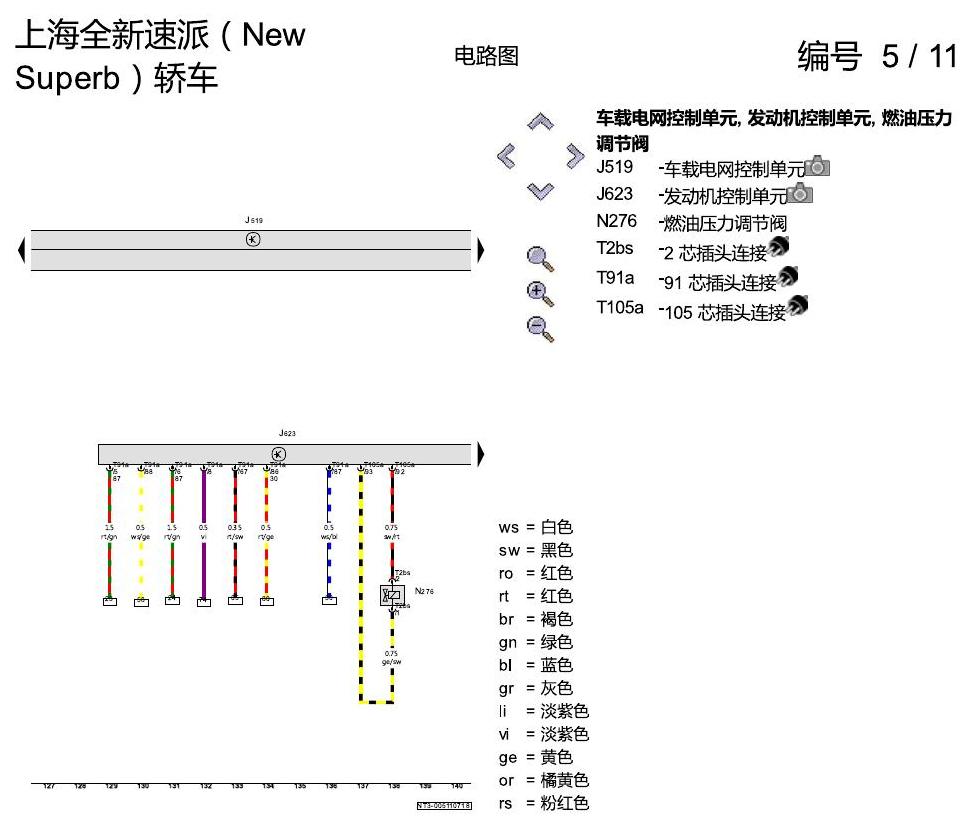

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第11页

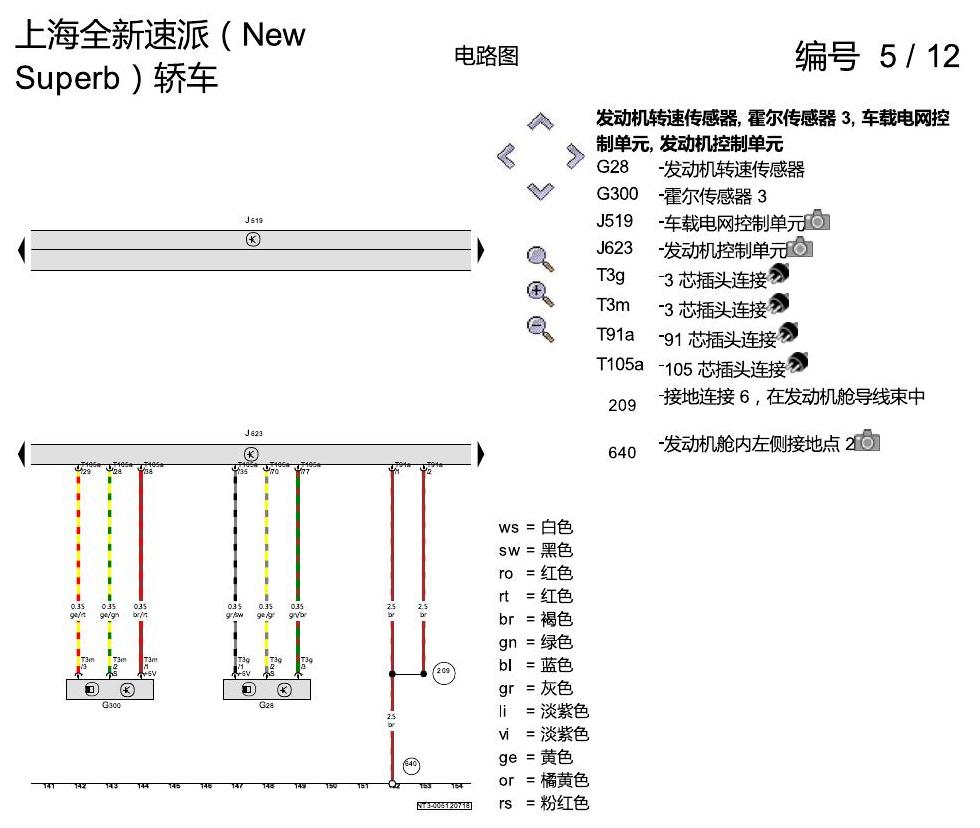

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第12页

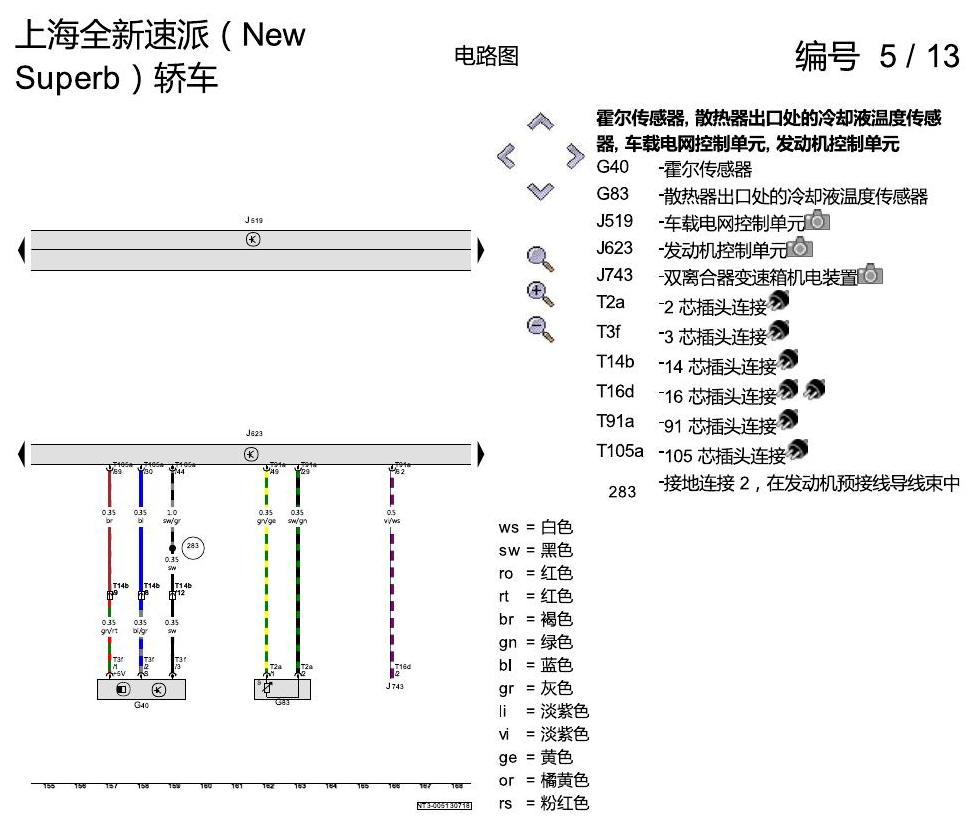

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第13页

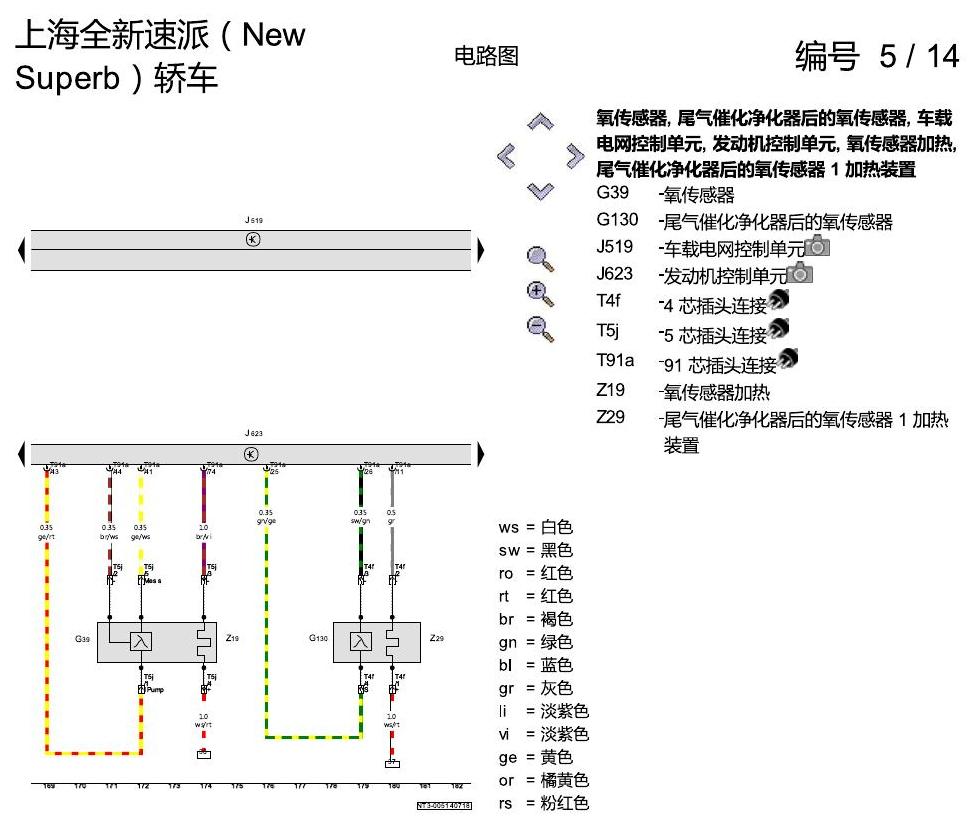

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第14页

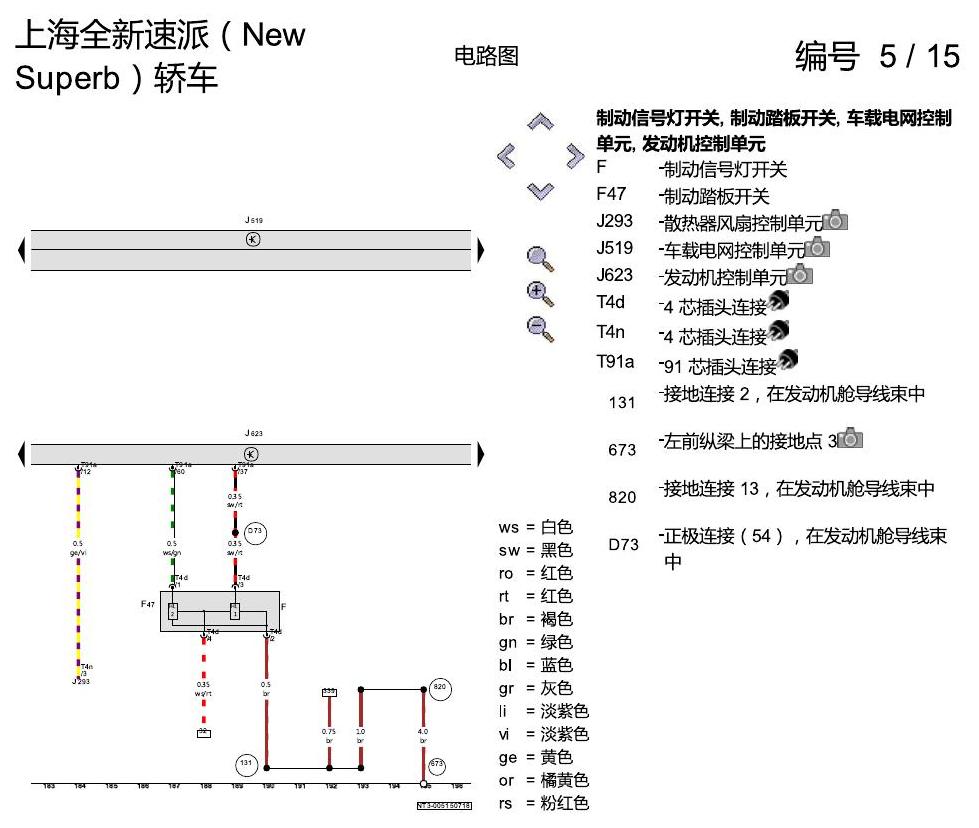

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第15页

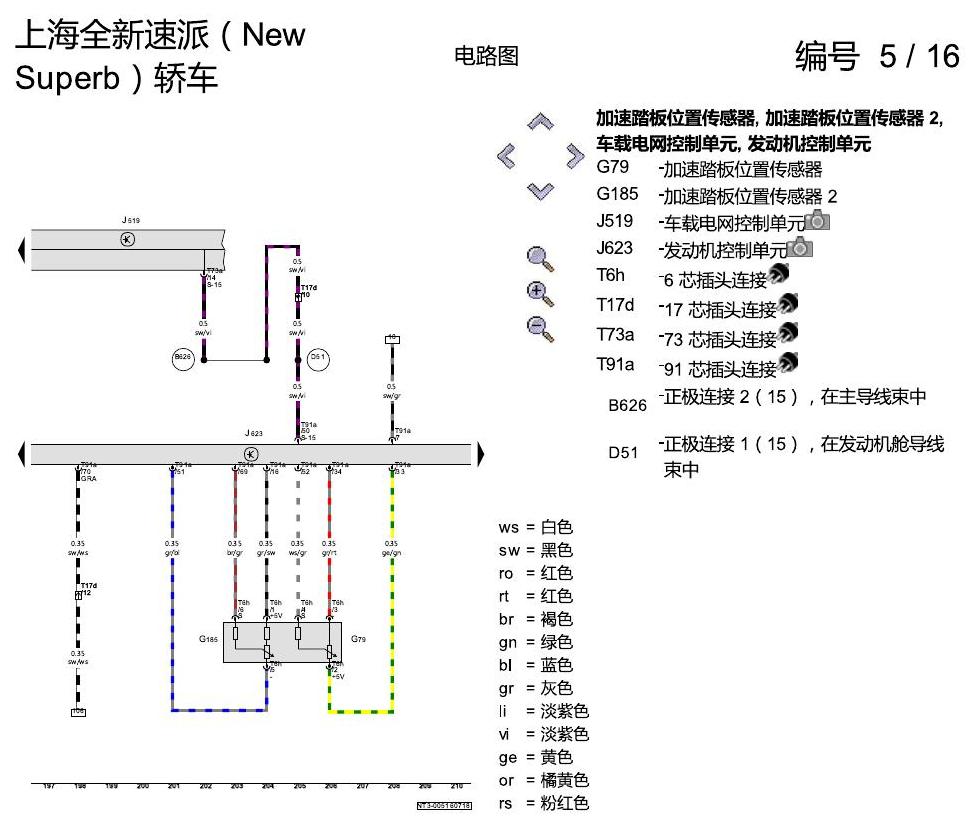

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第16页

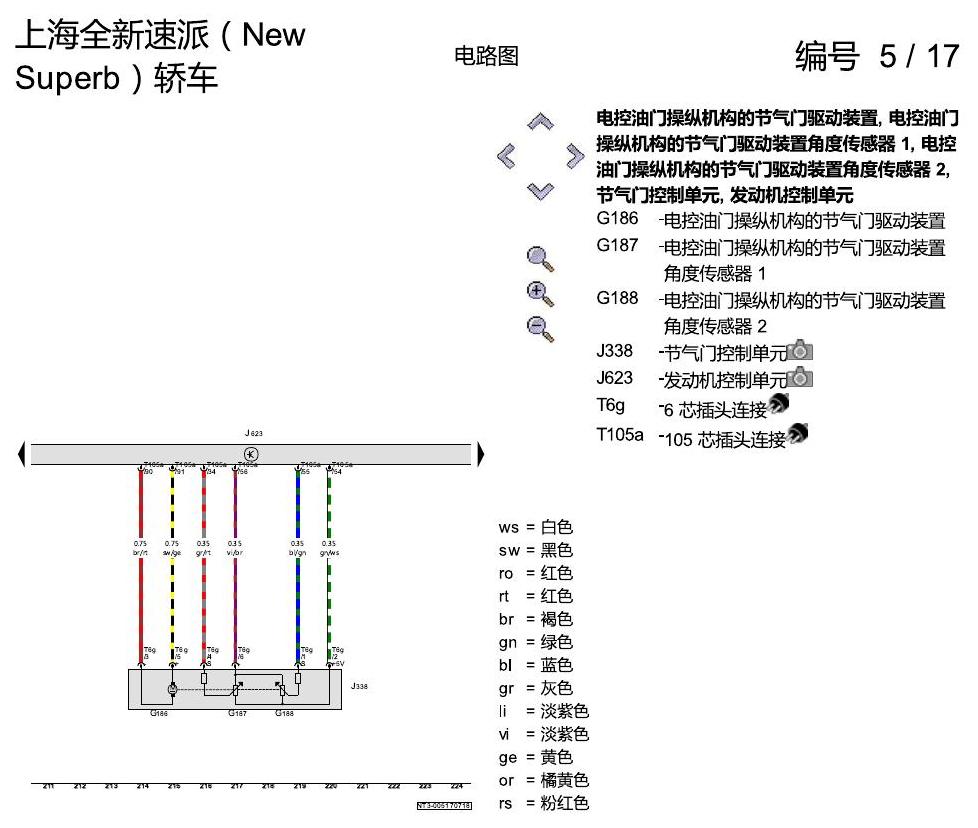

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第17页

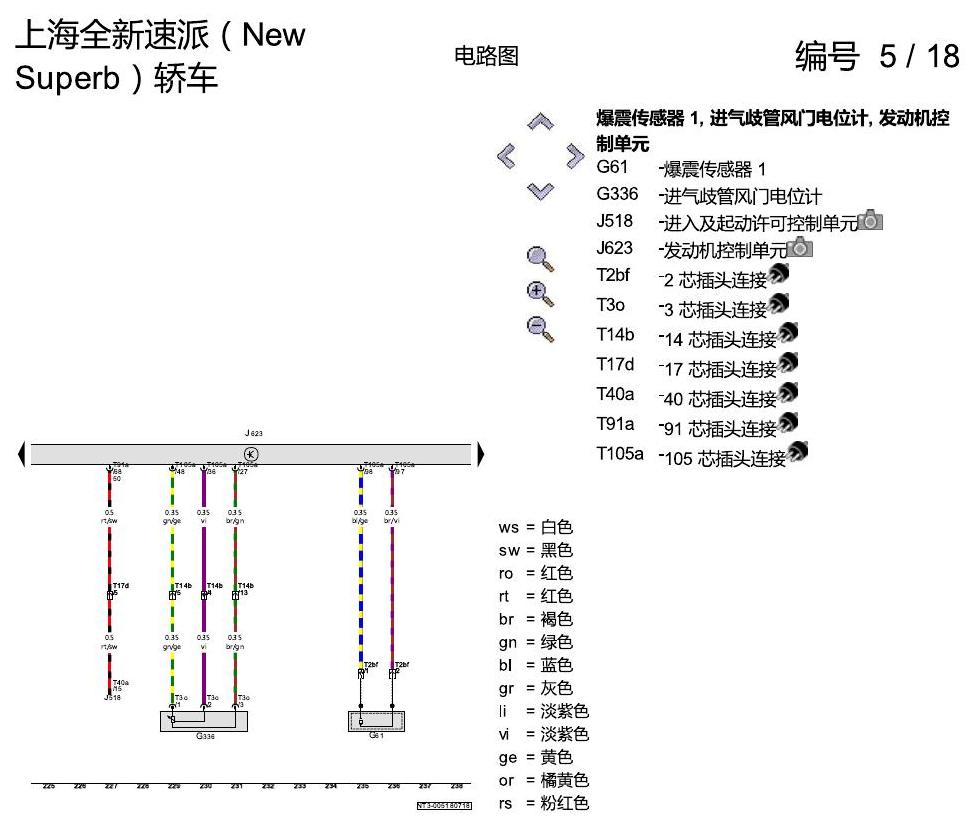

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第18页

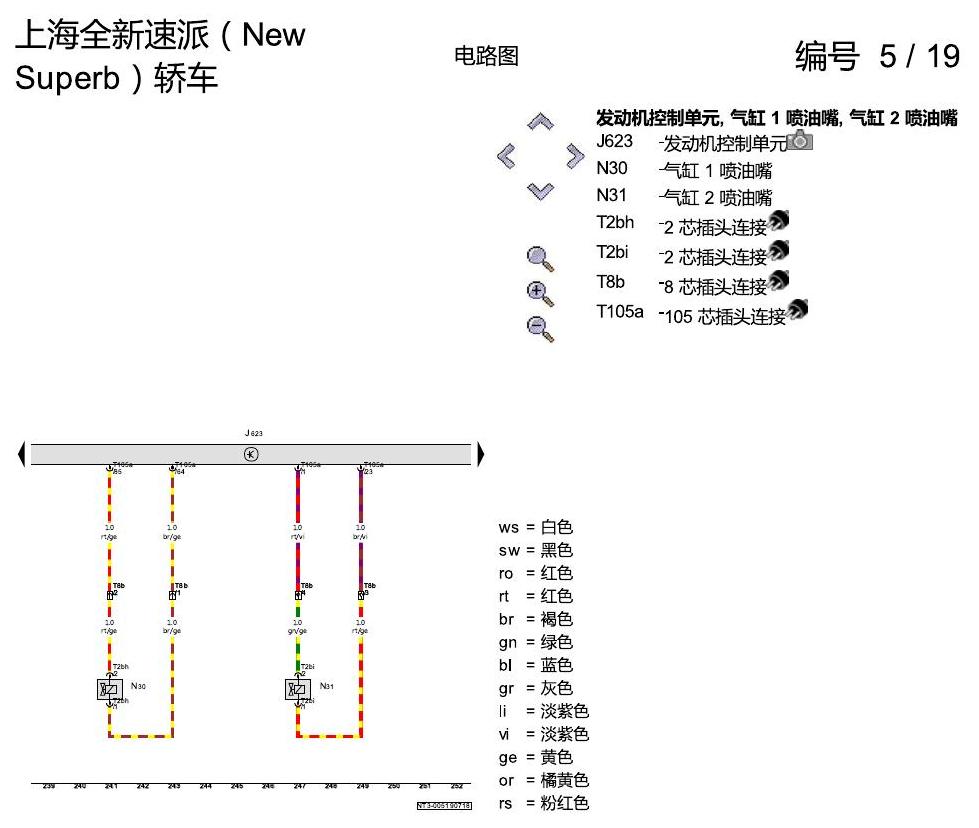

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第19页

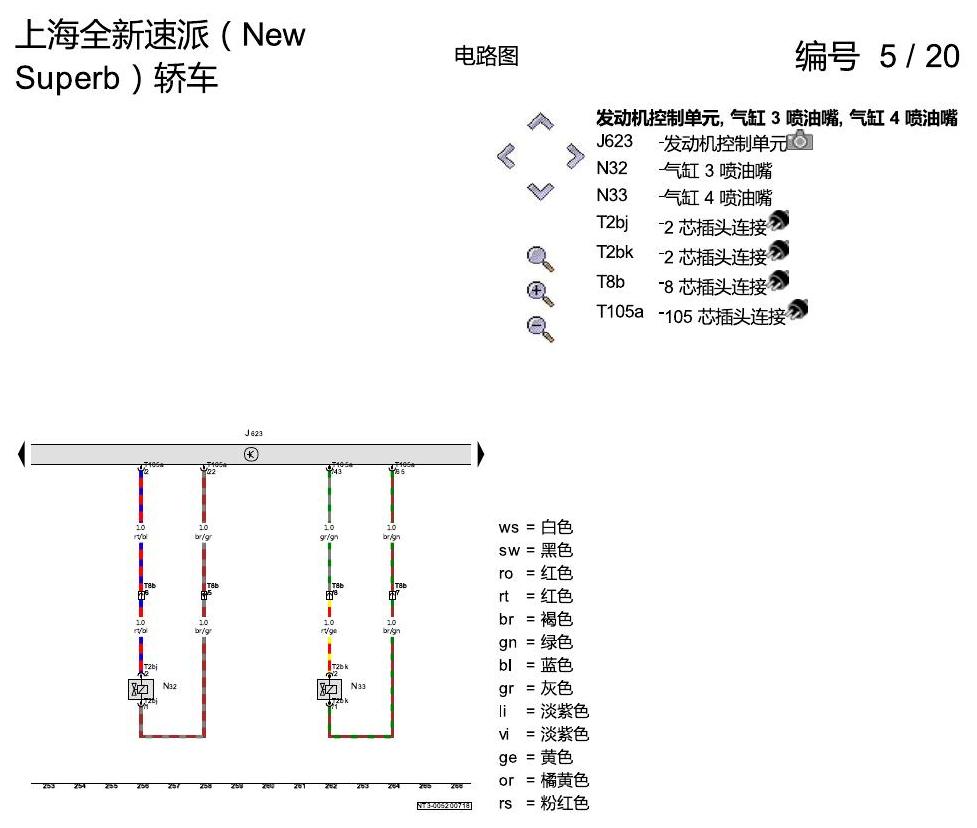

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第20页

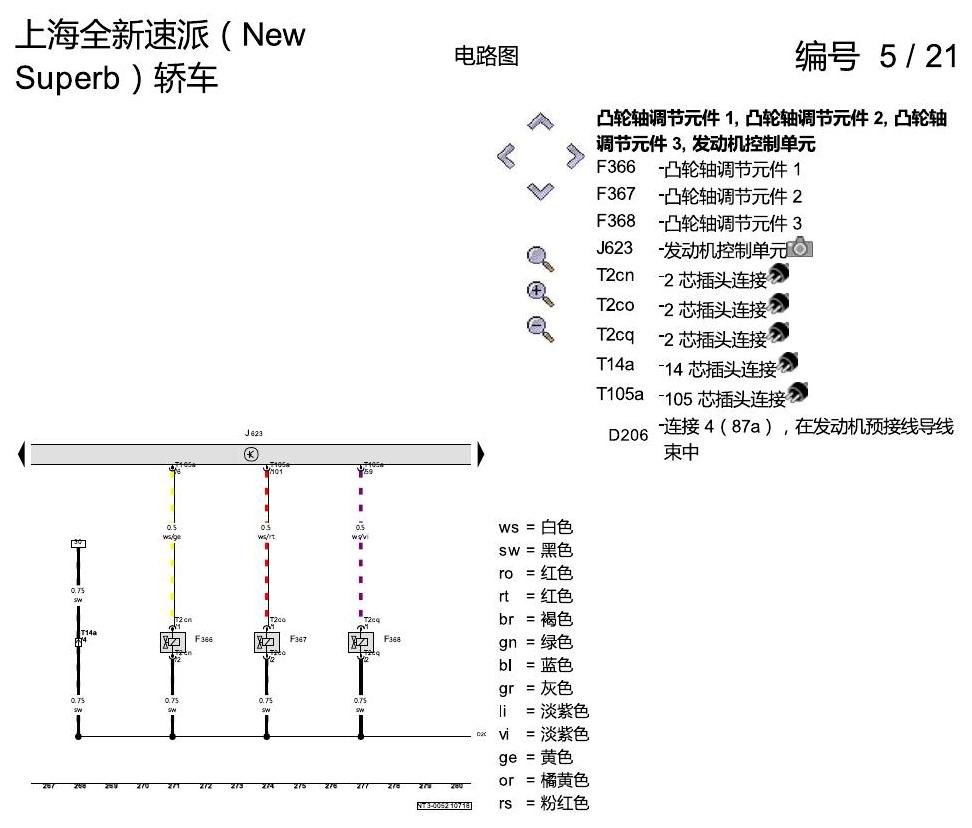

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第21页

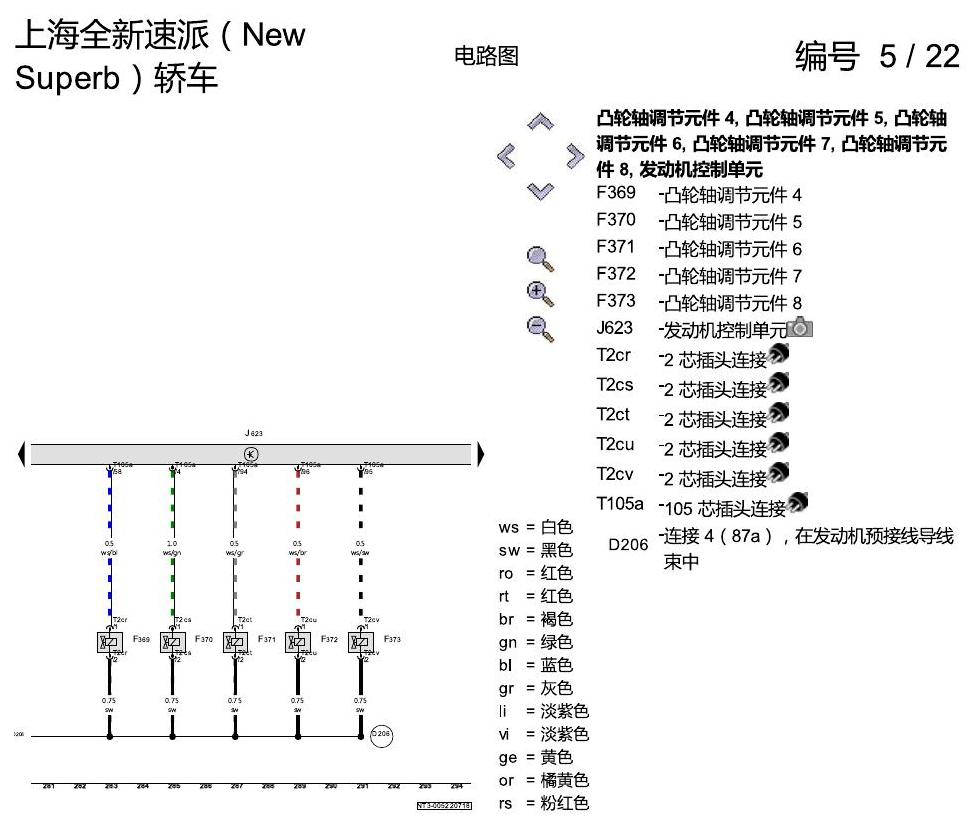

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第22页

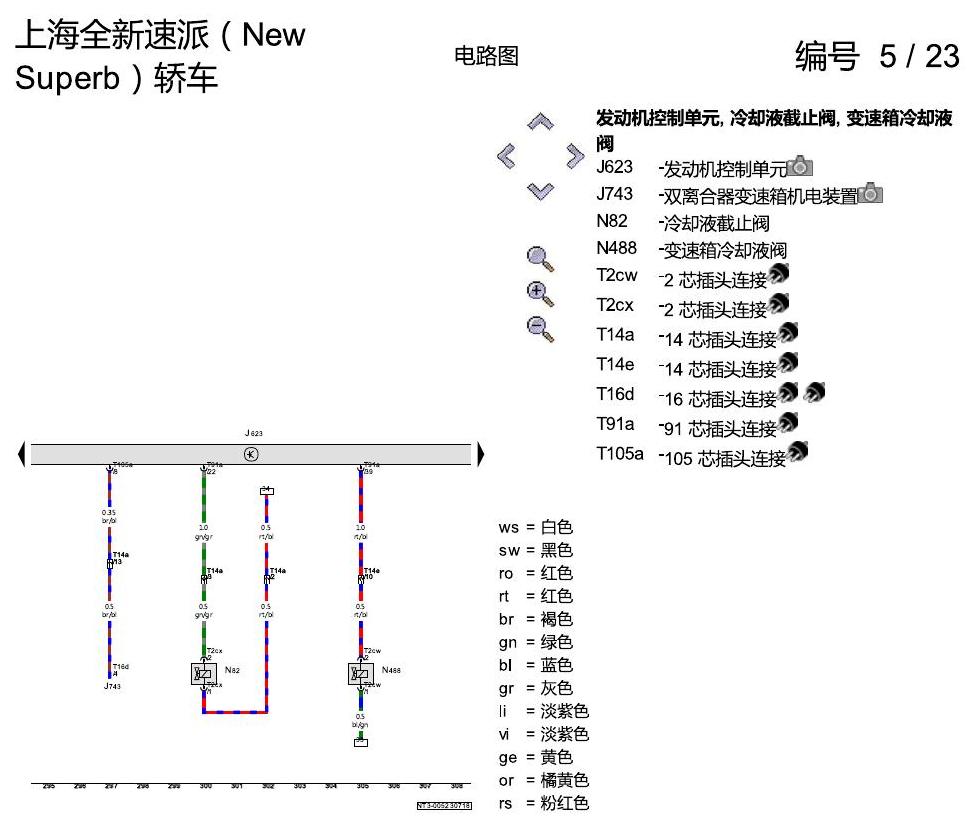

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第23页

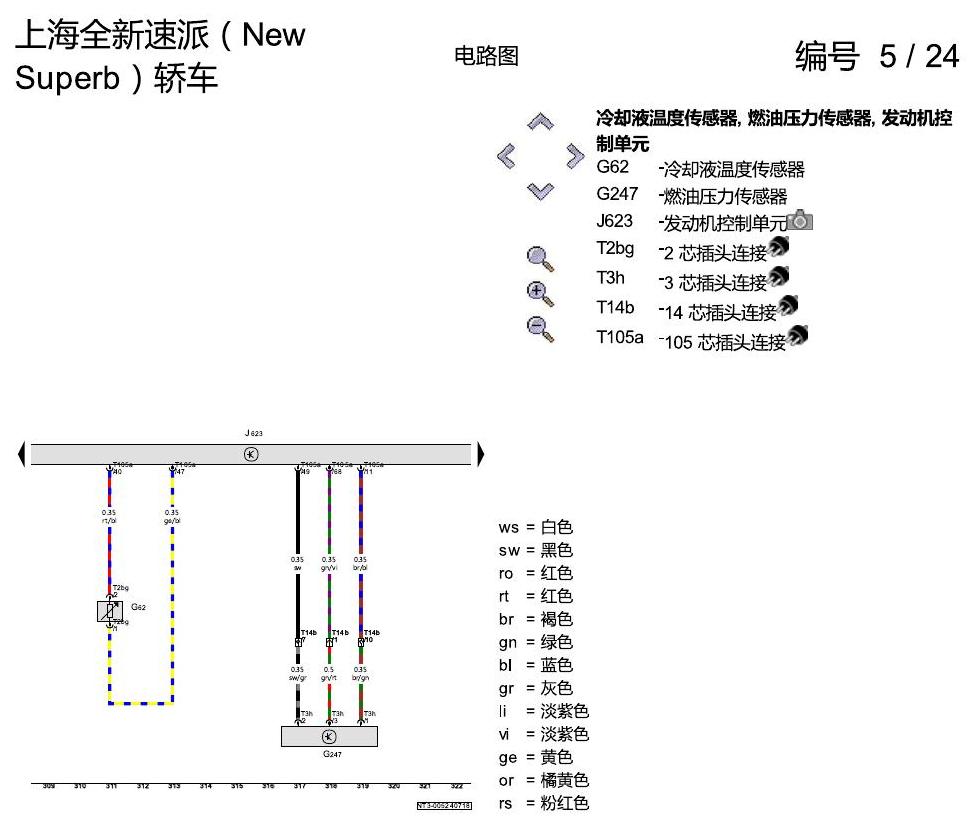

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第24页

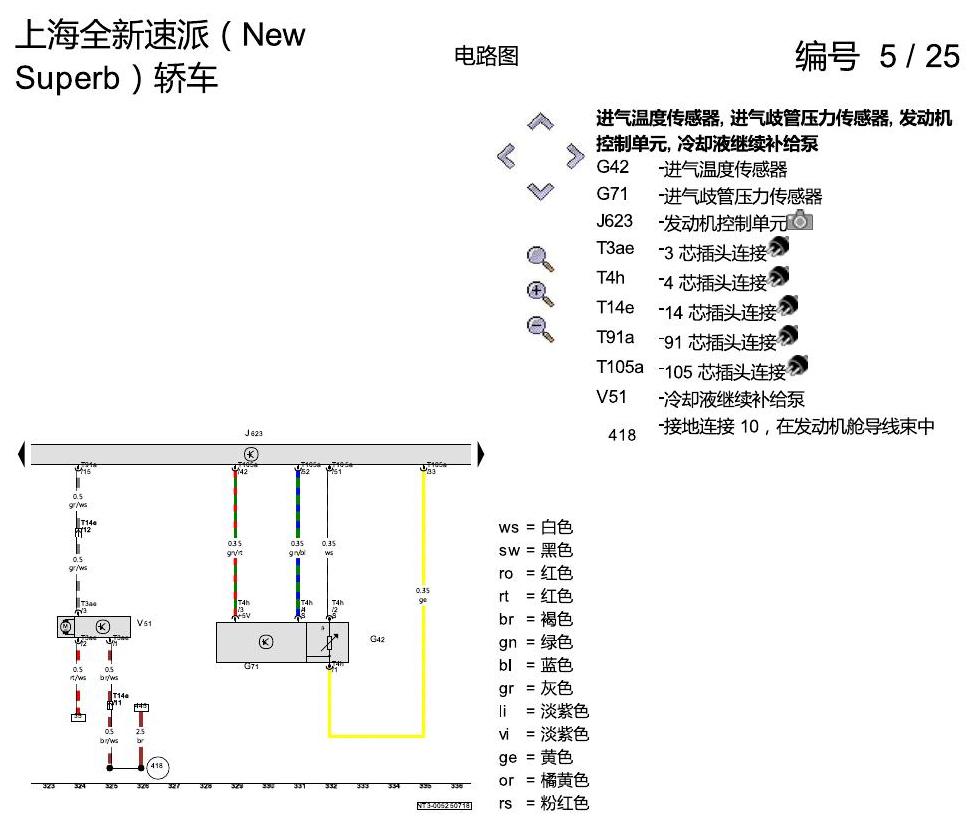

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第25页

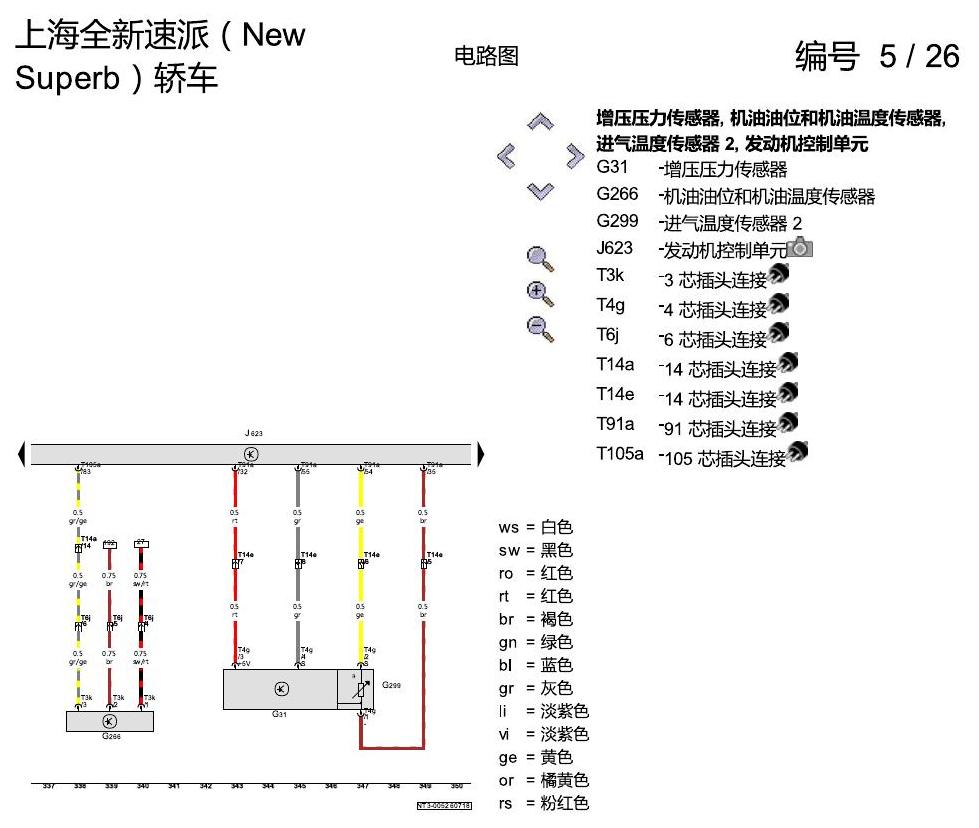

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第26页

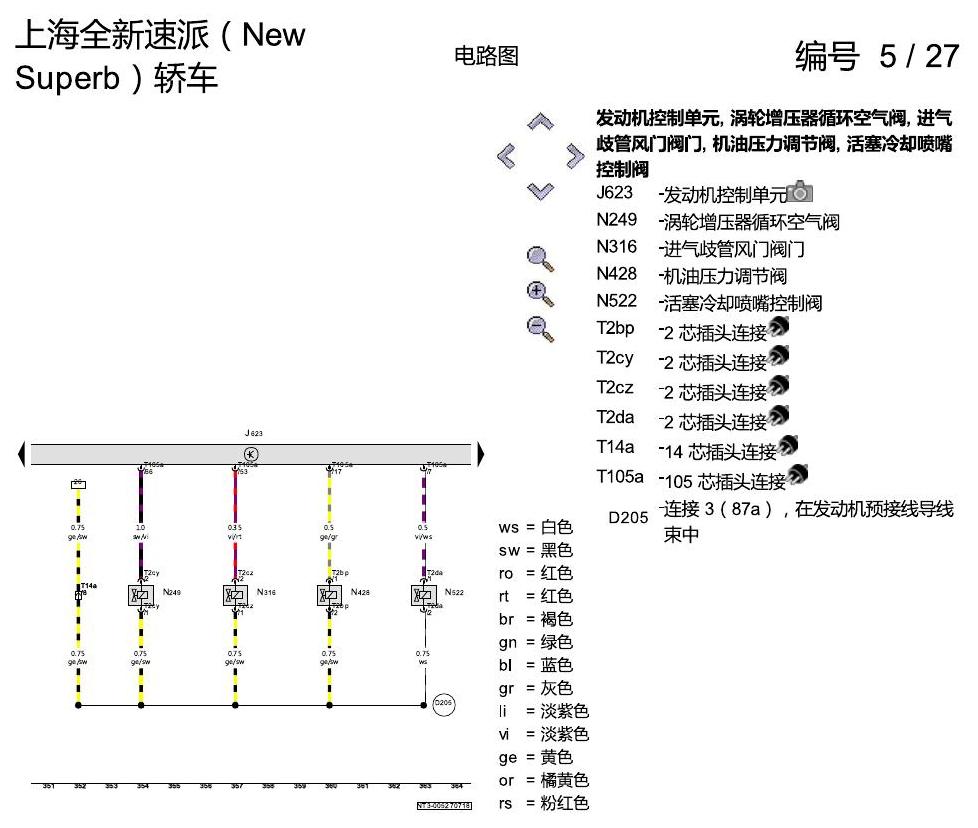

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第27页

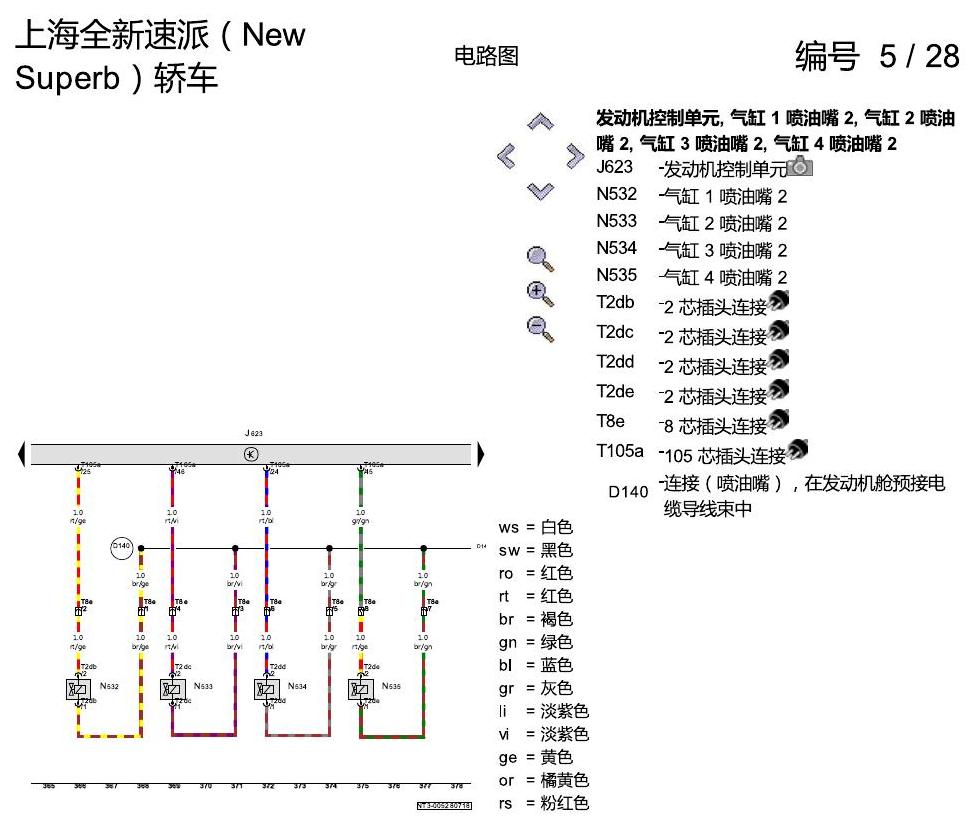

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第28页

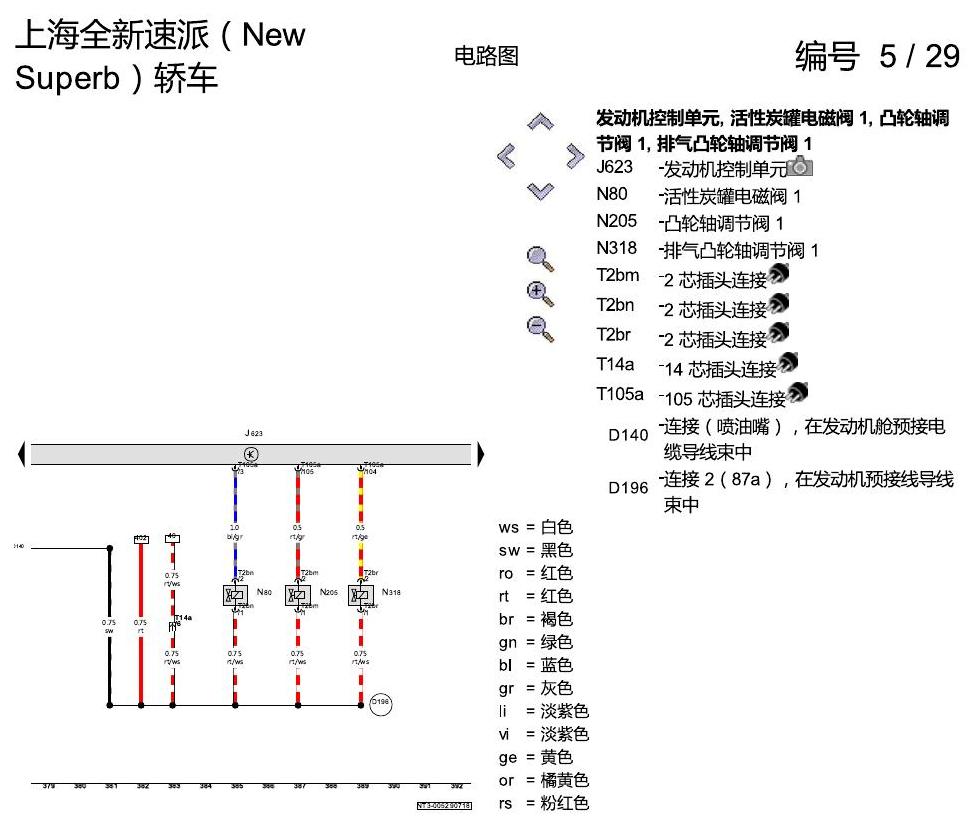

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第29页

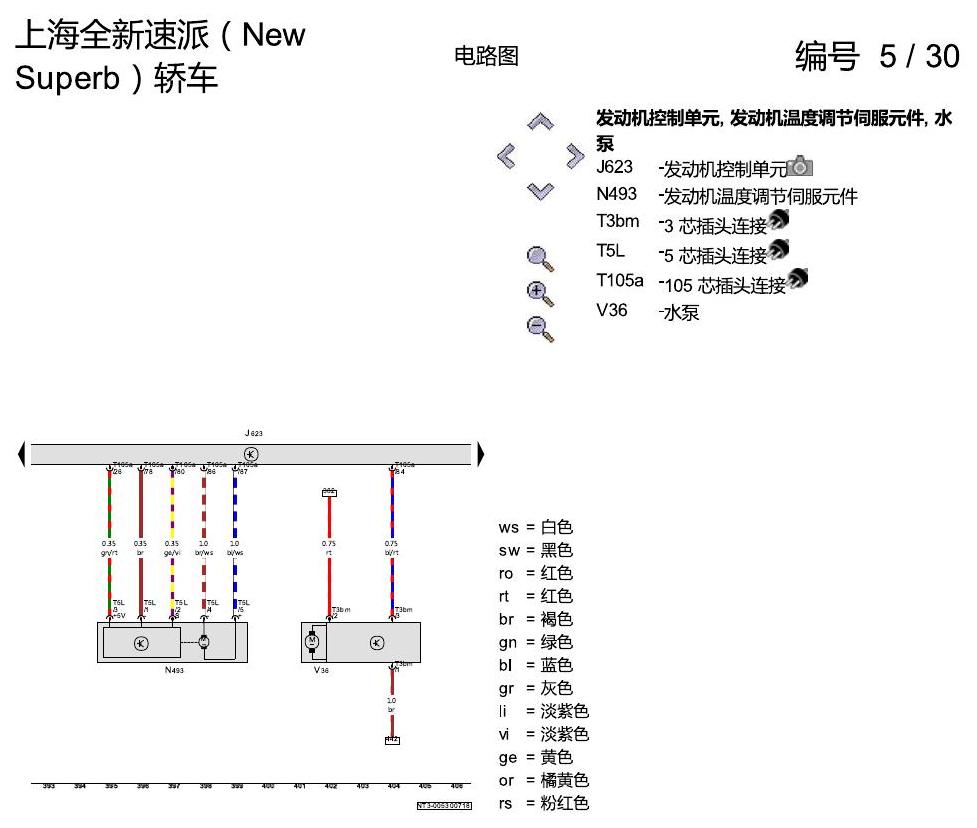

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第30页

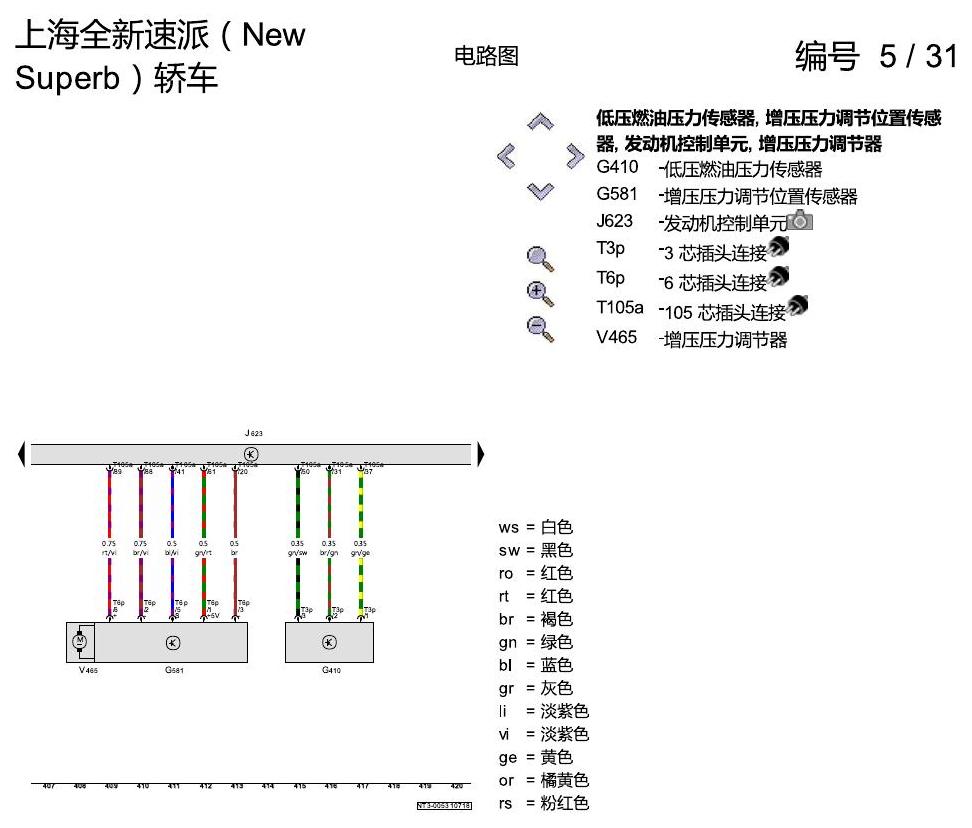

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第31页

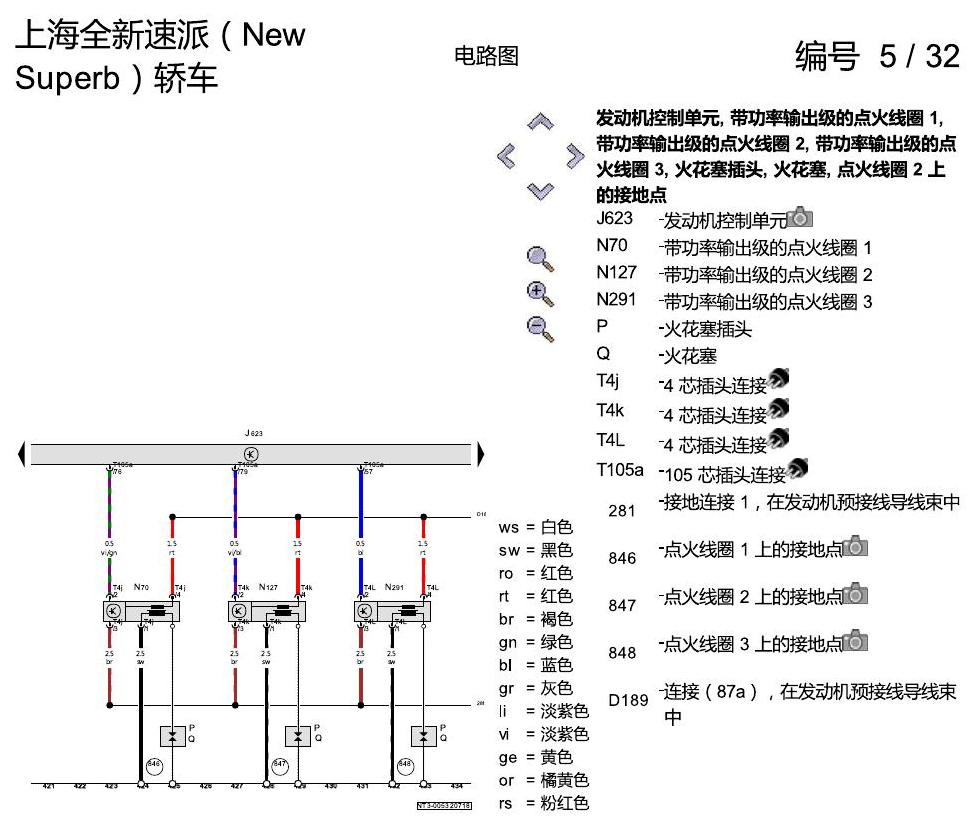

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第32页

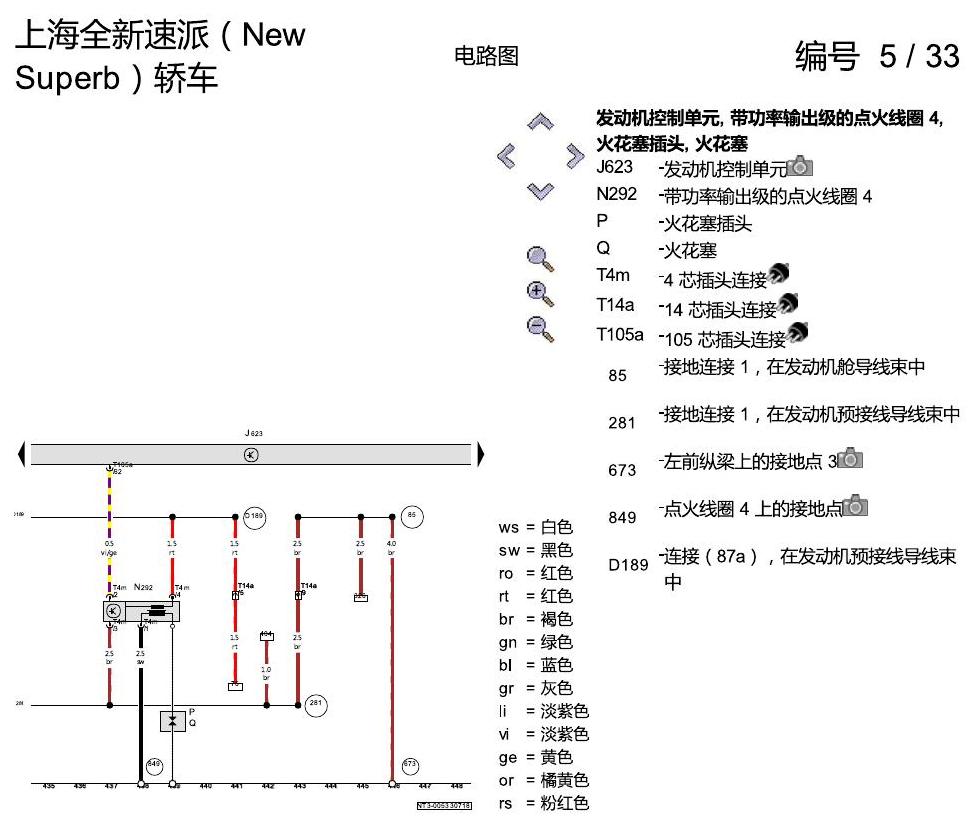

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第33页

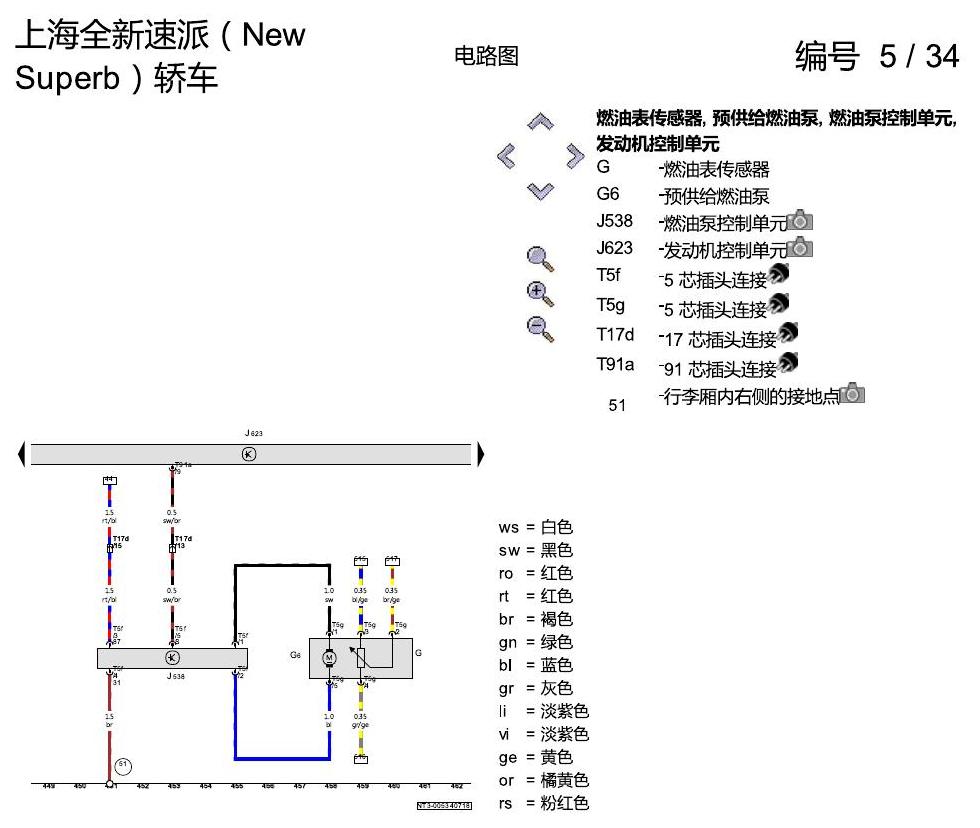

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第34页

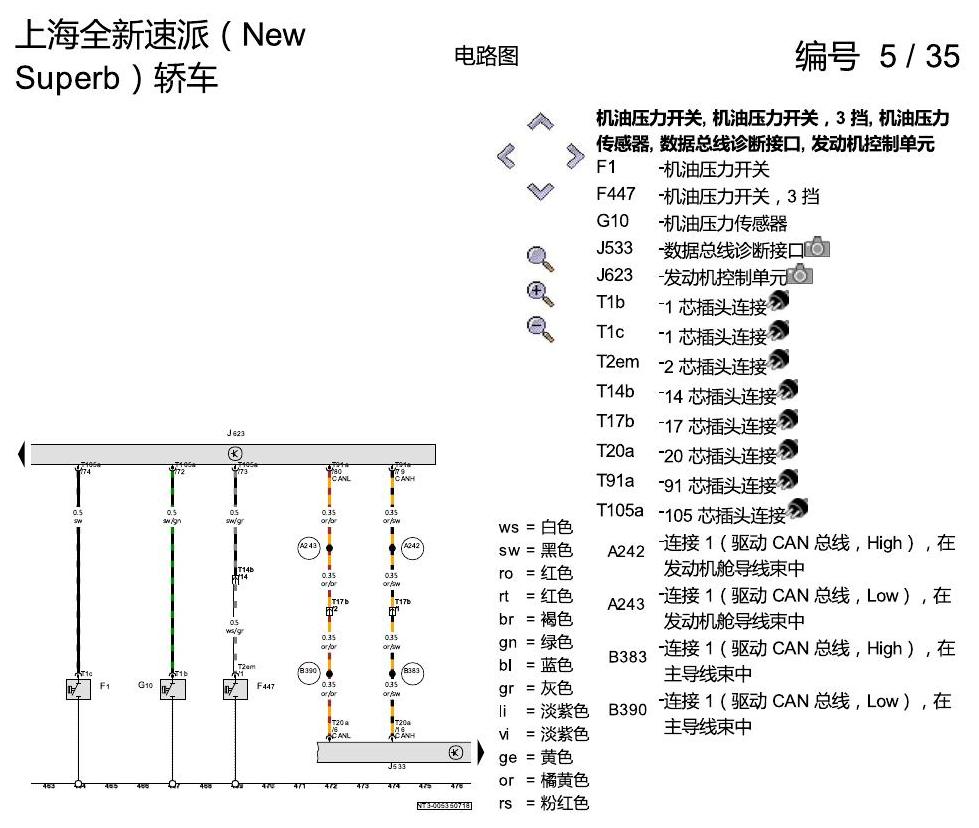

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第35页

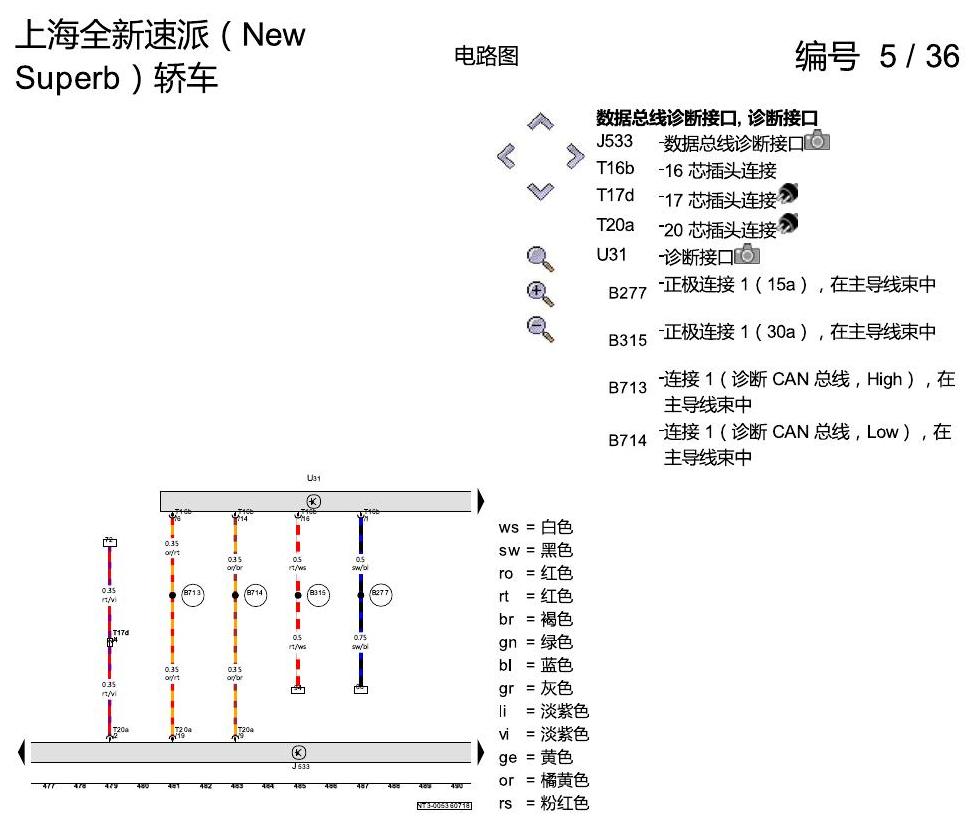

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第36页

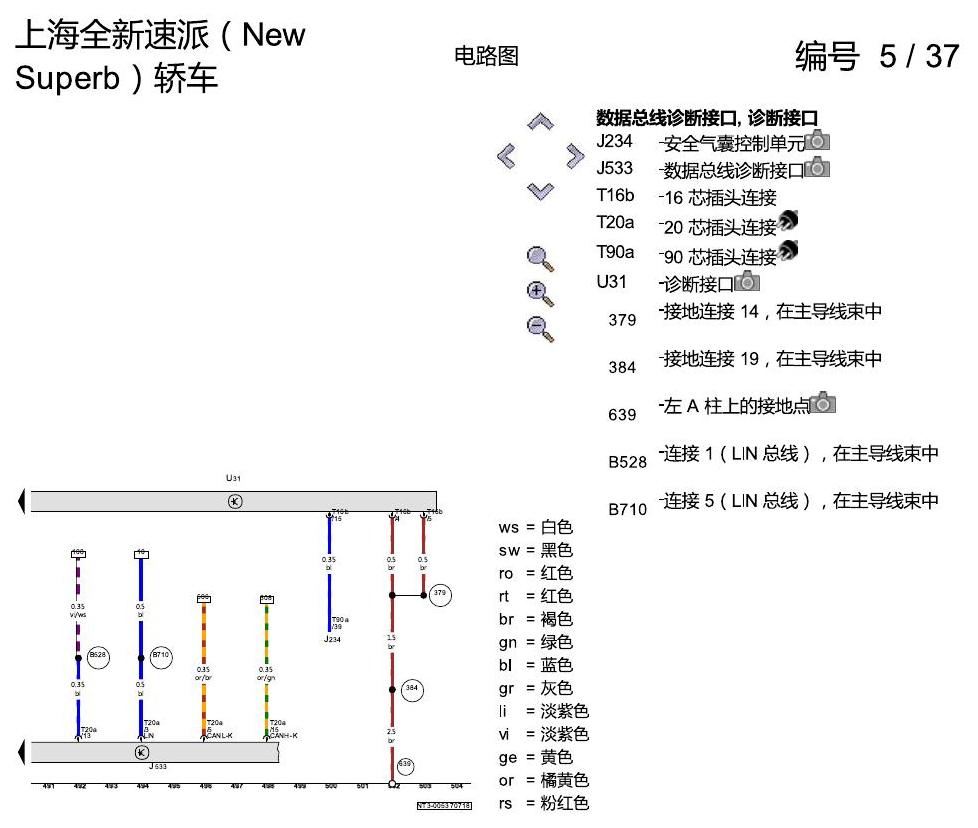

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第37页

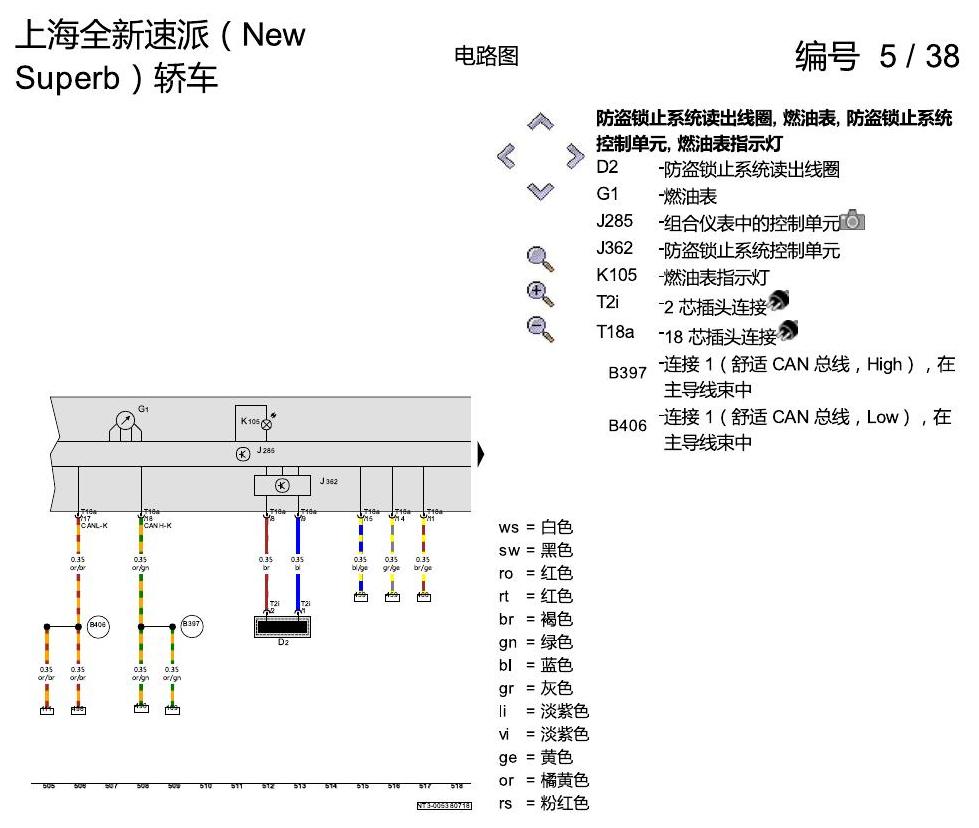

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第38页

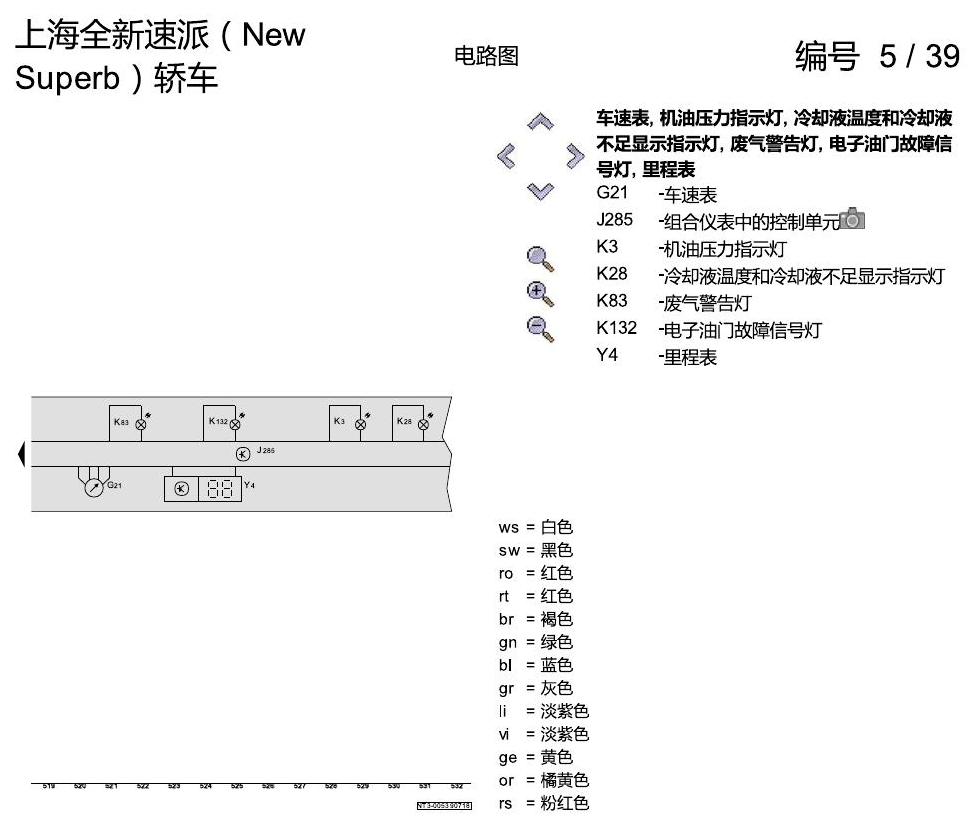

斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图 原始资料第39页
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
