摘要一汽大众3321 Jetta VS5 电路图 全自动空调 电路图资料。

一汽大众3321 Jetta VS5 电路图 全自动空调 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 7 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

一汽大众3321 Jetta VS5 电路图 全自动空调 电路图
一汽大众3321 Jetta VS5 电路图 全自动空调 电路图 原始资料第1页
一汽大众3321 Jetta VS5 电路图 全自动空调 电路图

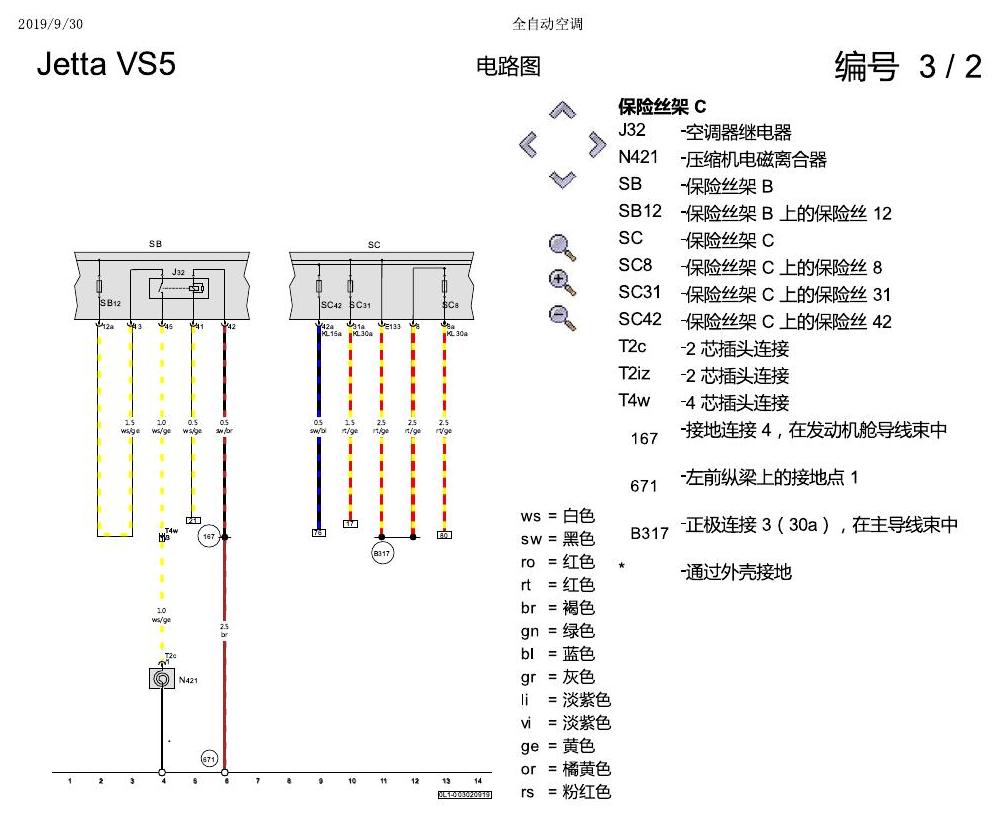

一汽大众3321 Jetta VS5 电路图 全自动空调 电路图 原始资料第2页
一汽大众3321 Jetta VS5 电路图 全自动空调 电路图

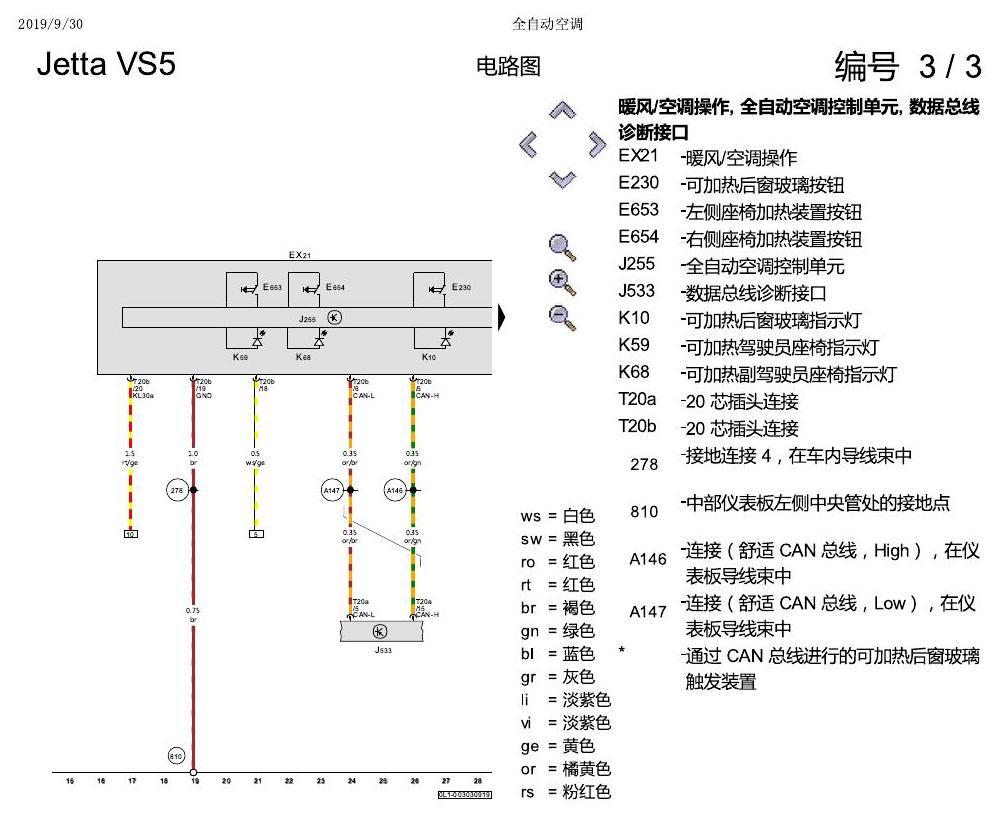

一汽大众3321 Jetta VS5 电路图 全自动空调 电路图 原始资料第3页
一汽大众3321 Jetta VS5 电路图 全自动空调 电路图

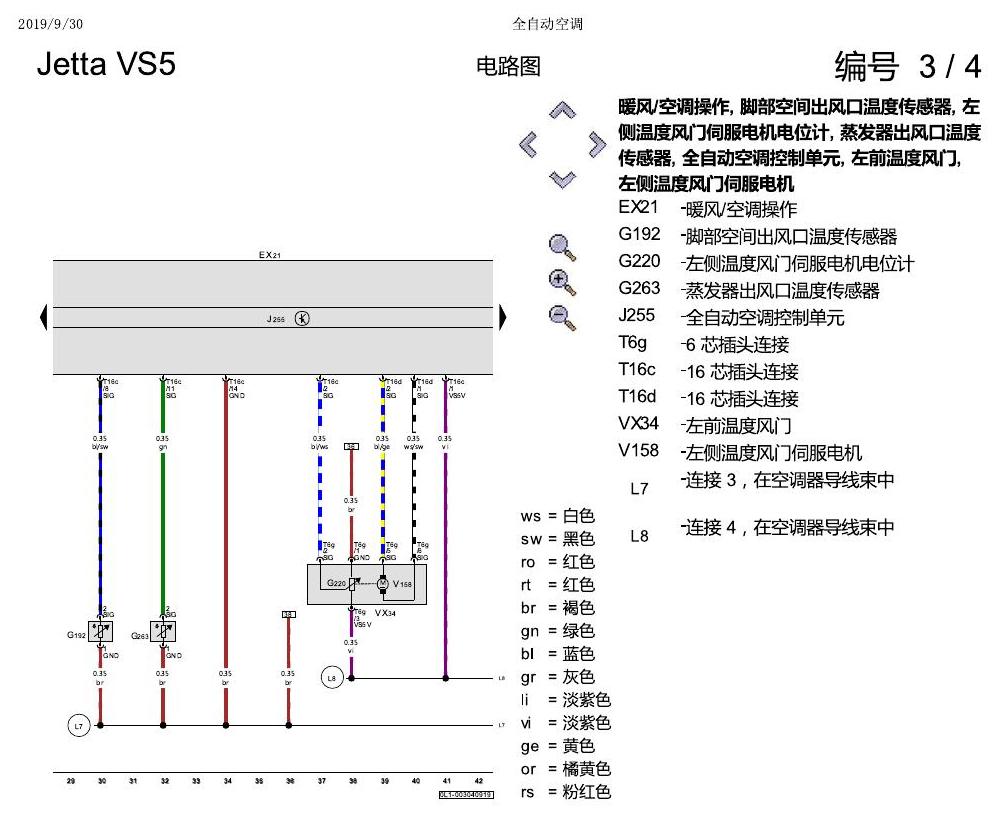

一汽大众3321 Jetta VS5 电路图 全自动空调 电路图 原始资料第4页
一汽大众3321 Jetta VS5 电路图 全自动空调 电路图

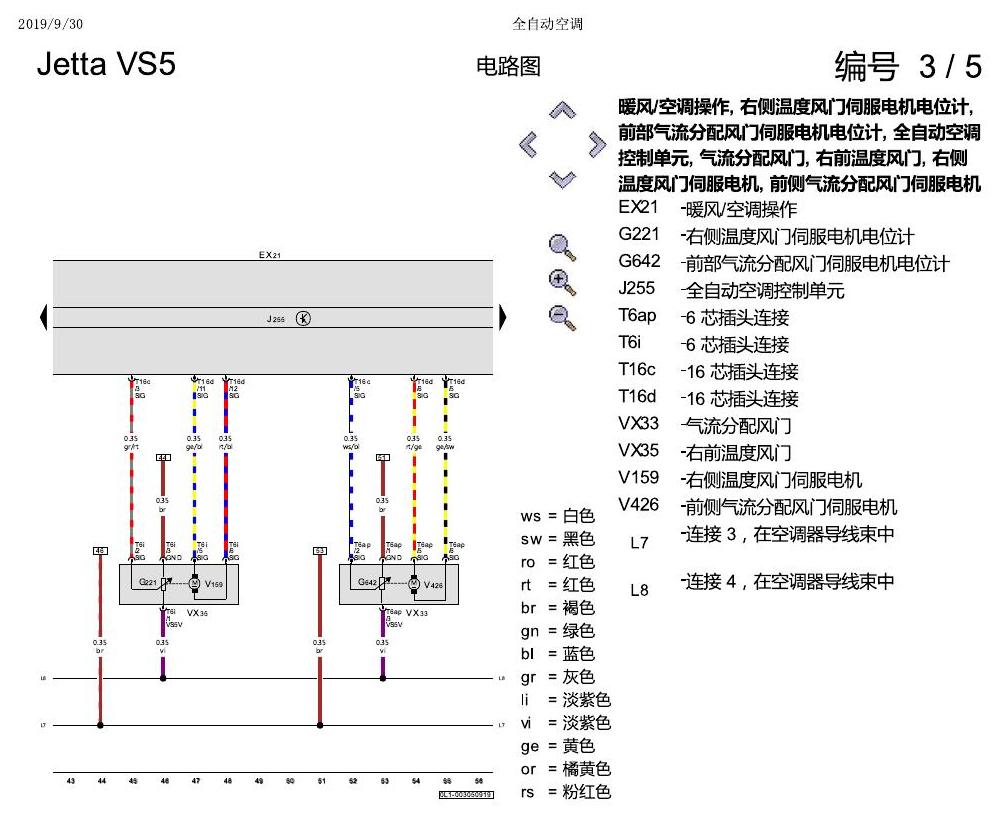

一汽大众3321 Jetta VS5 电路图 全自动空调 电路图 原始资料第5页
一汽大众3321 Jetta VS5 电路图 全自动空调 电路图

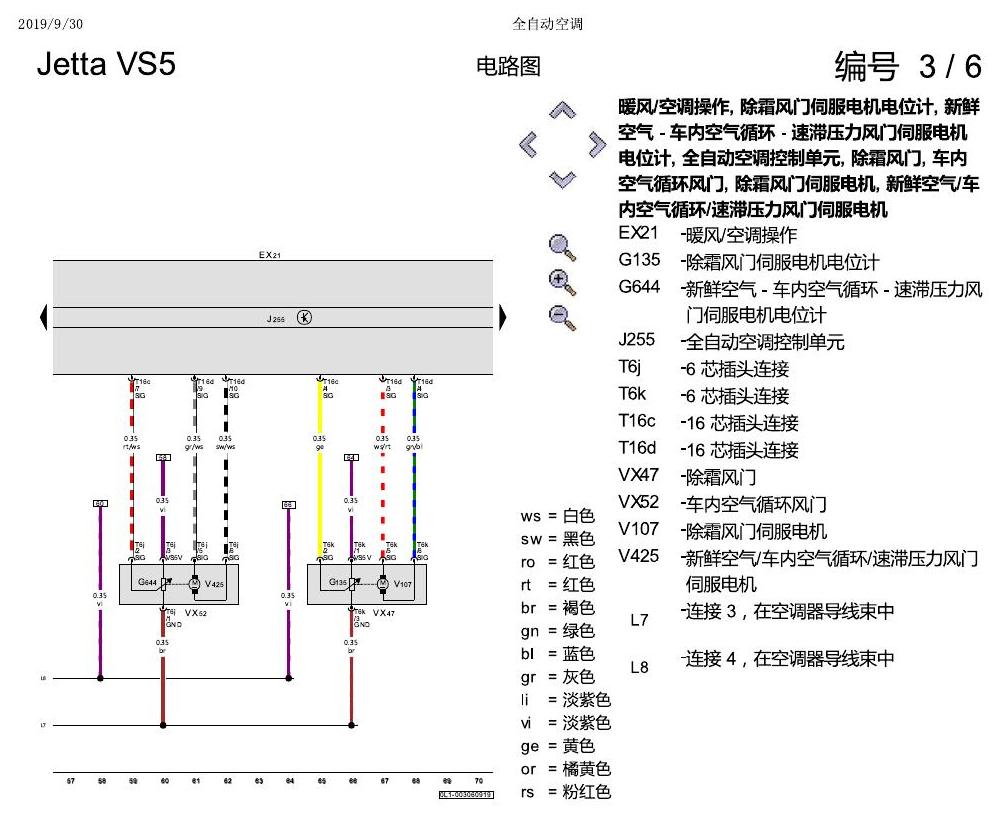

一汽大众3321 Jetta VS5 电路图 全自动空调 电路图 原始资料第6页
一汽大众3321 Jetta VS5 电路图 全自动空调 电路图

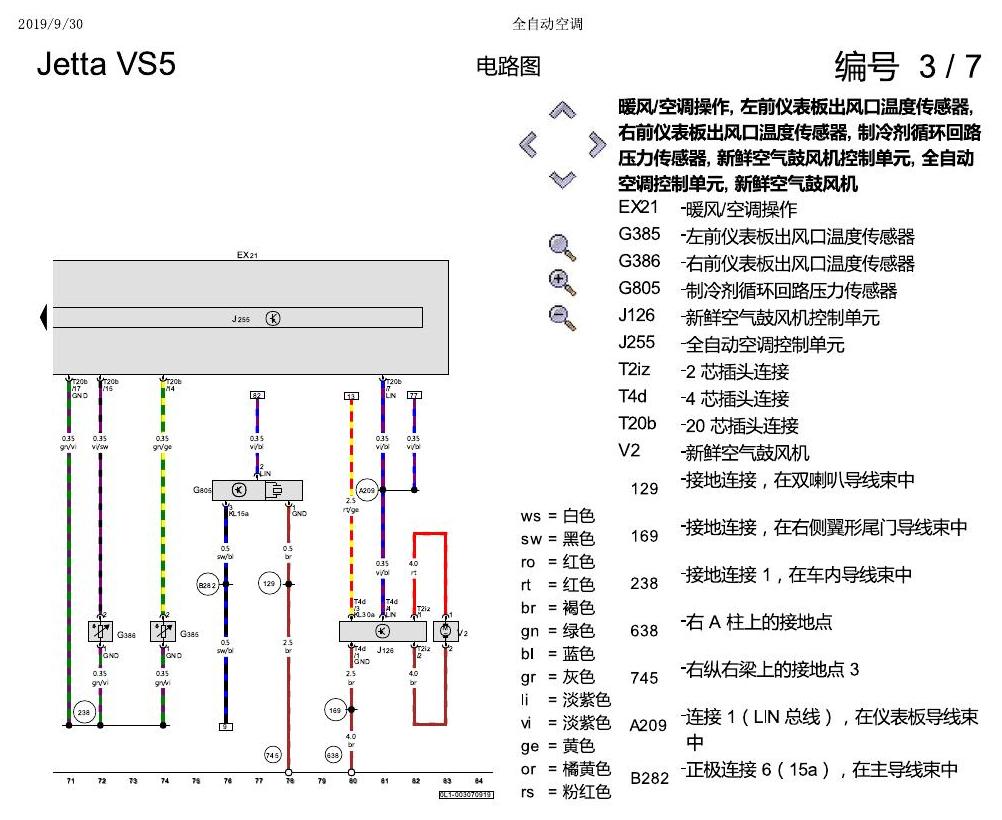

一汽大众3321 Jetta VS5 电路图 全自动空调 电路图 原始资料第7页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
