奔驰线束插脚维修：端子识别、压接密封与负载验证

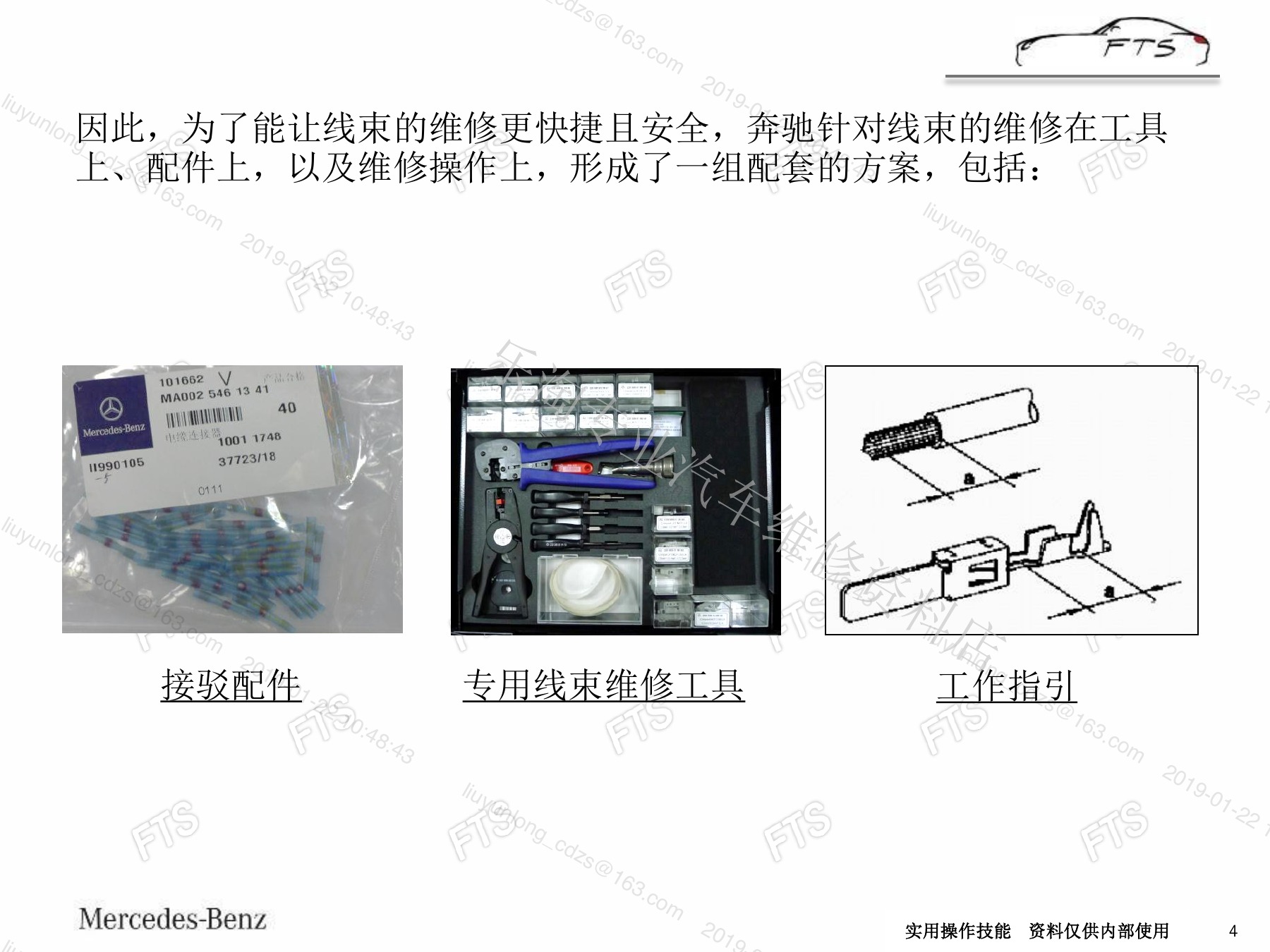

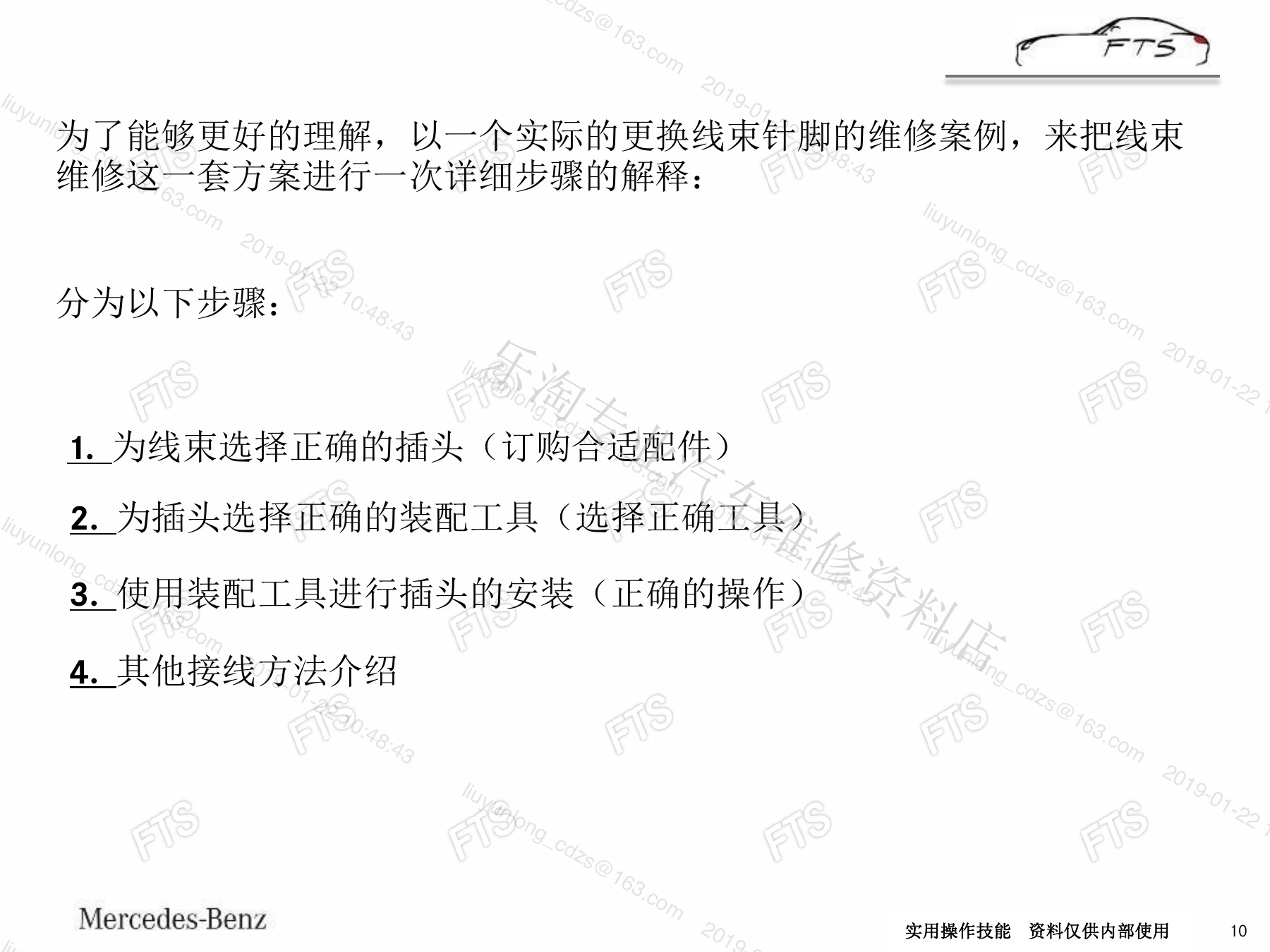

线束维修的目标是恢复导线截面积、绝缘、密封、端子保持力和原有布线路径，而不是只让电路暂时导通。原资料一份完整介绍接线套管、压接和热缩维修，另一份补充MOS、MLK、SLK、MCP等端子结构识别与EPC查询。不同线径、端子和密封结构必须使用匹配工具与维修件。

一、先判断维修位置是否允许修复

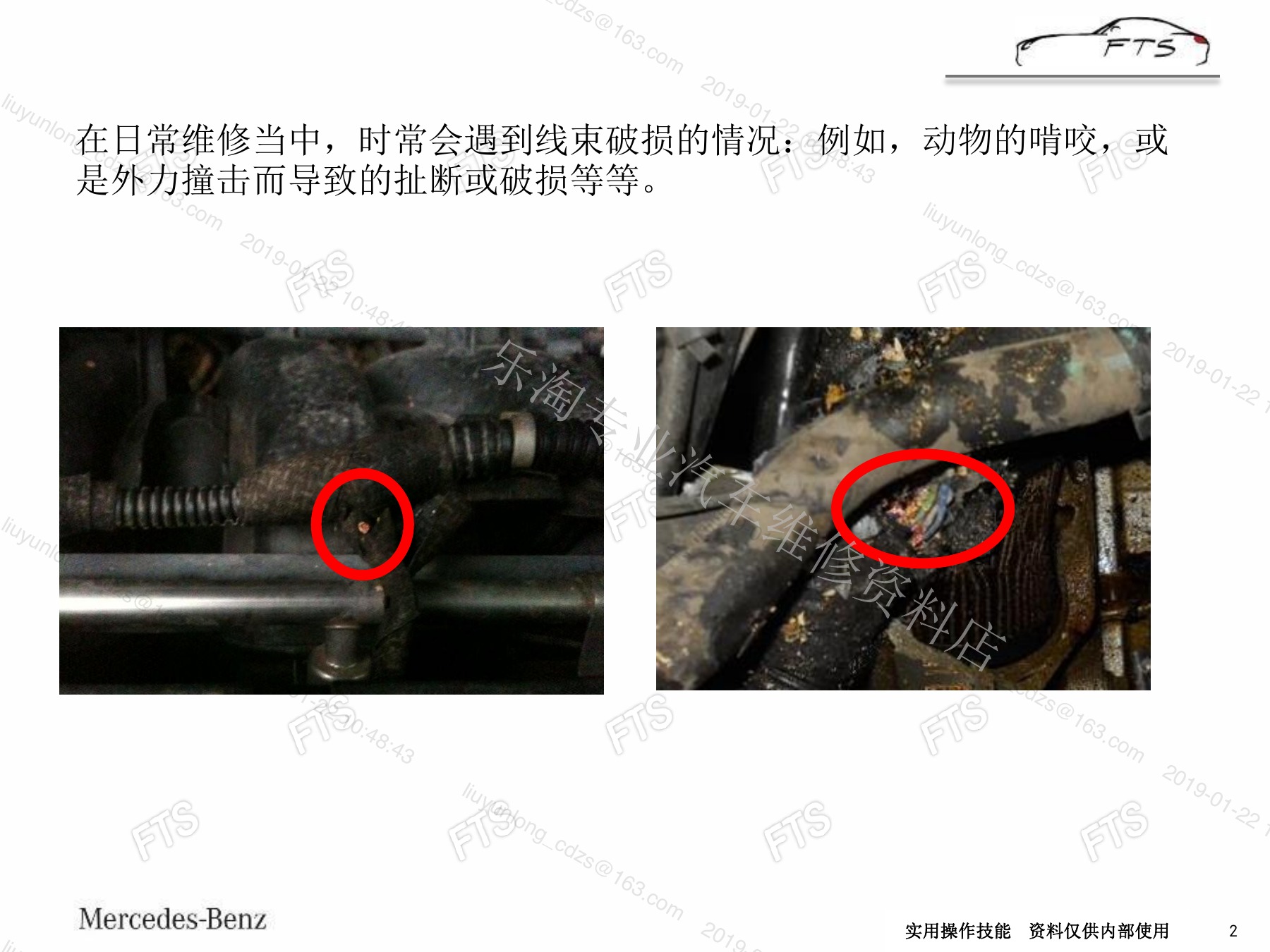

断开电源并查明过热、腐蚀、拉断或短路原因。安全气囊、点火、高压、屏蔽线、数据总线和靠近连接器的导线可能有特殊限制，必须查当前WIS；不能在故障原因未处理时只接回烧损导线。

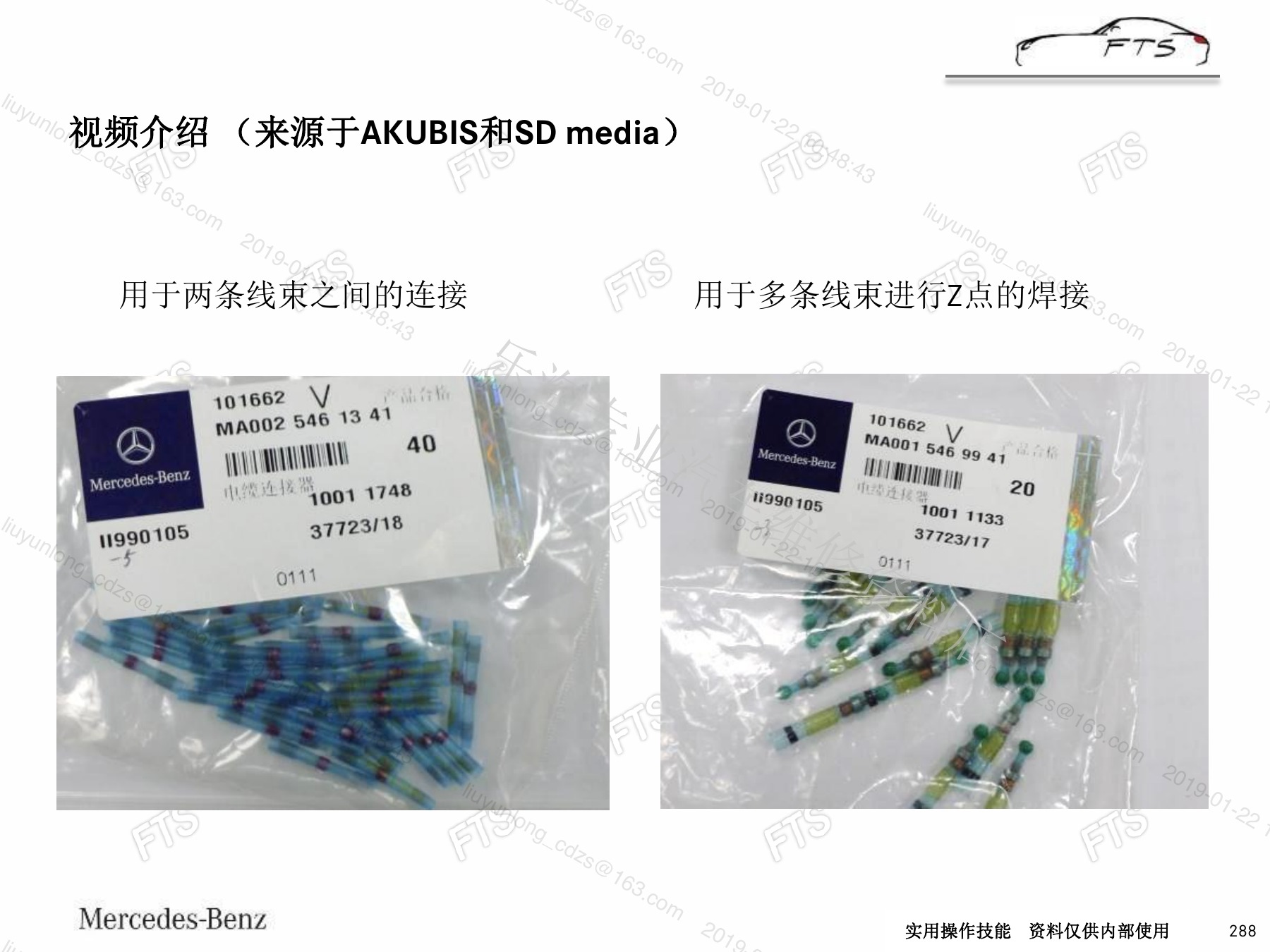

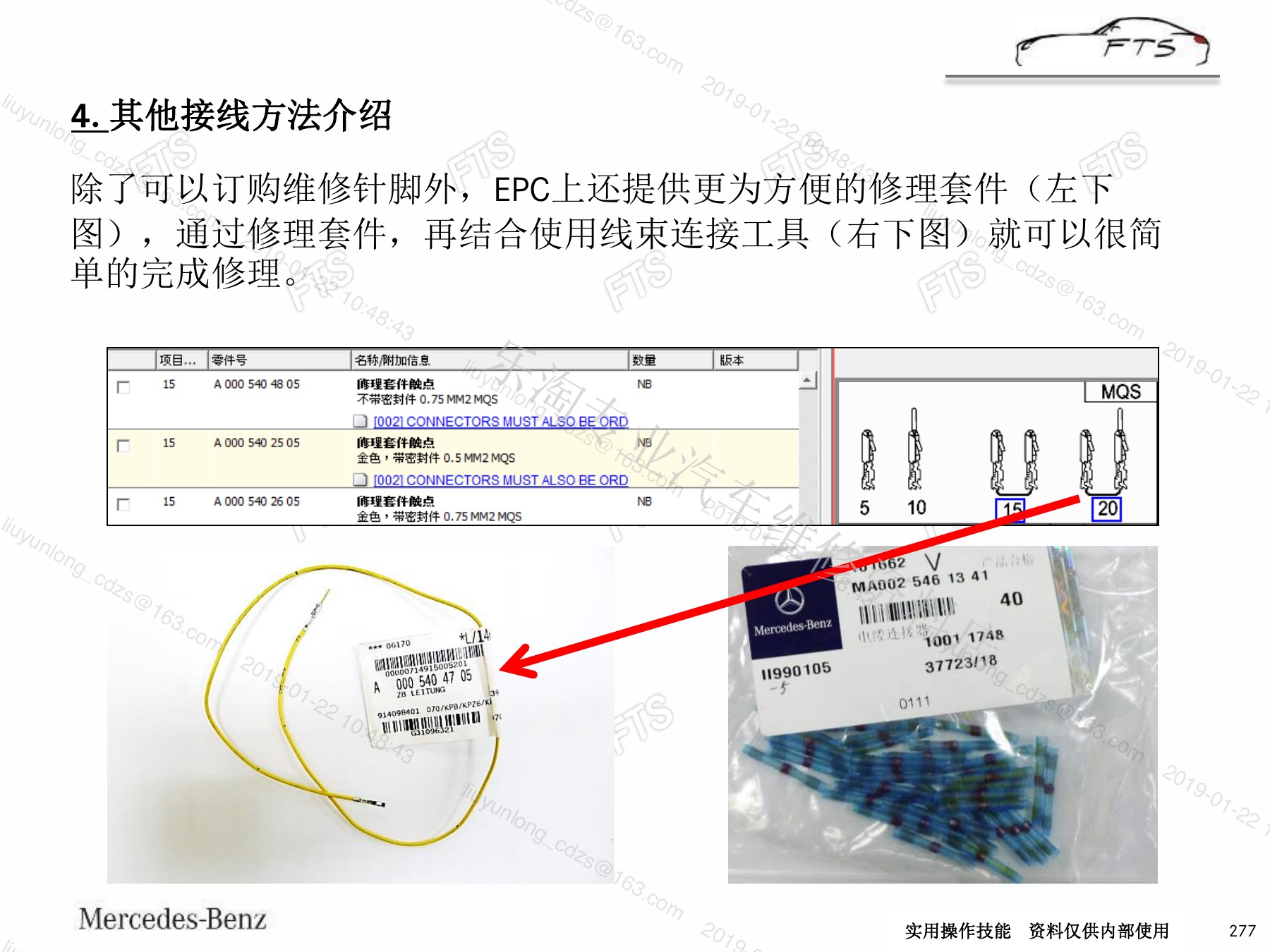

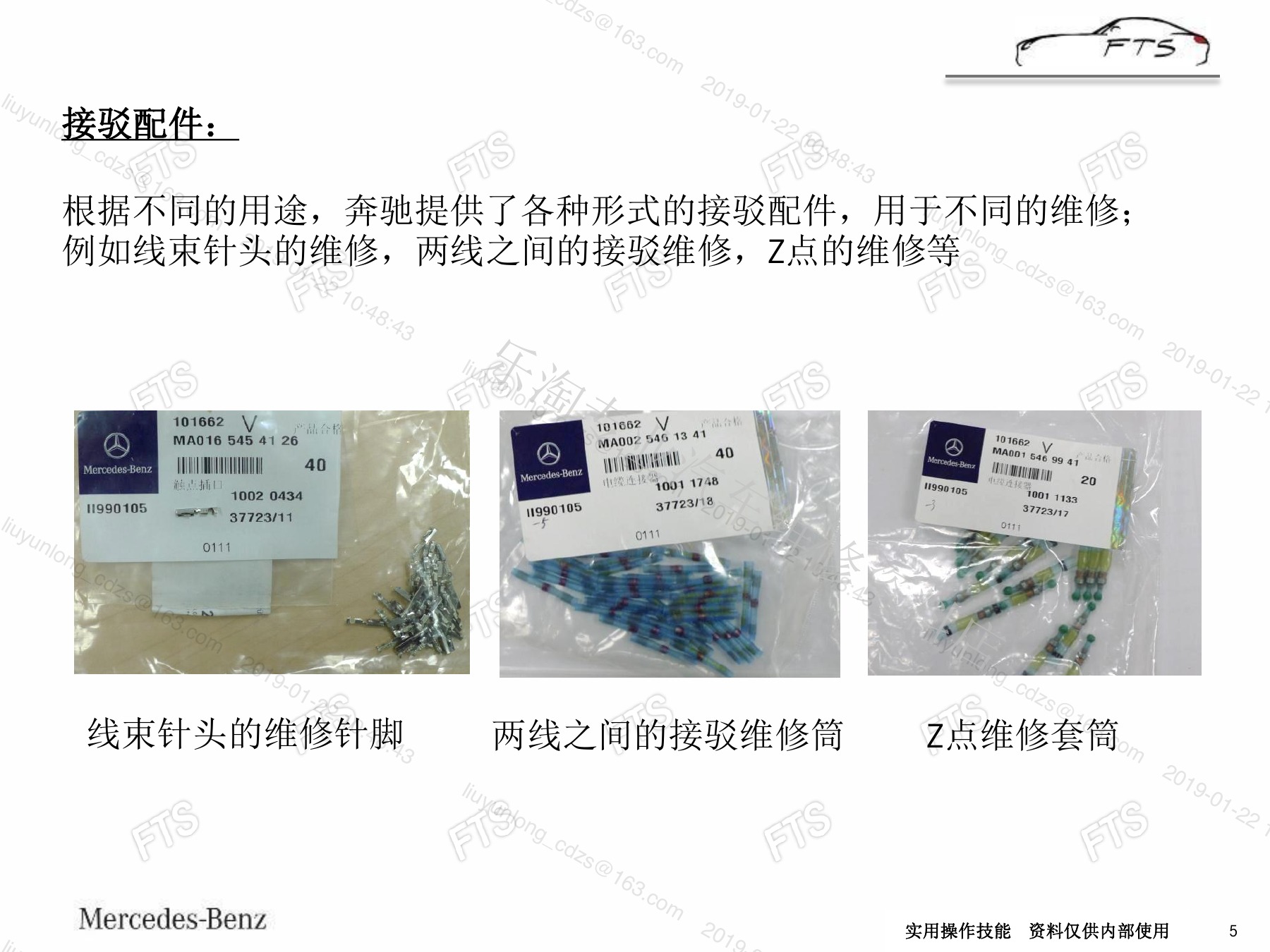

二、按线径和环境选择接线套管

测量导线截面积并选择对应接线套管、密封件和热缩材料。不同颜色代表的线径范围以维修套件说明为准；潮湿区、发动机舱和车内干燥区的密封要求不同。

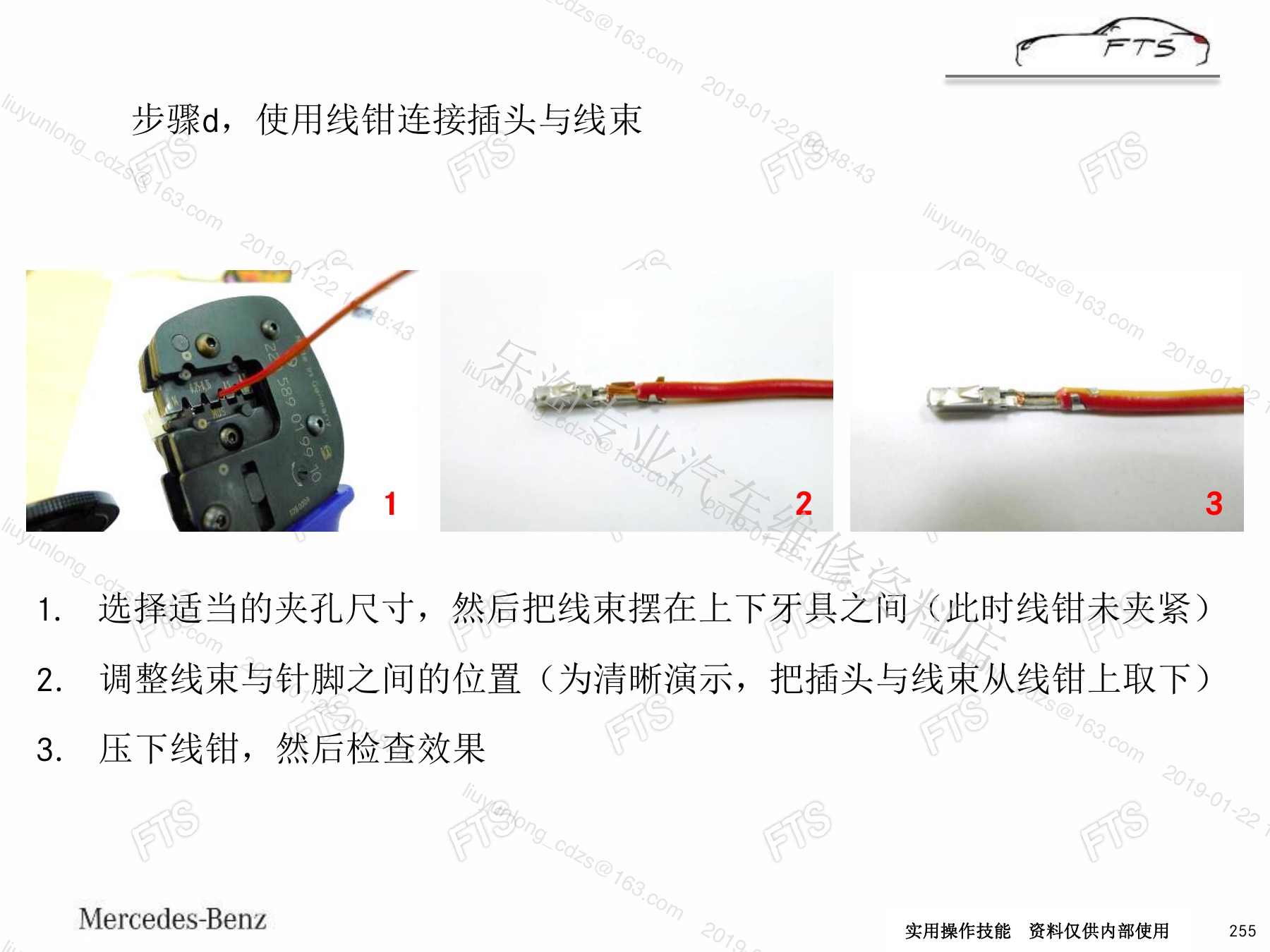

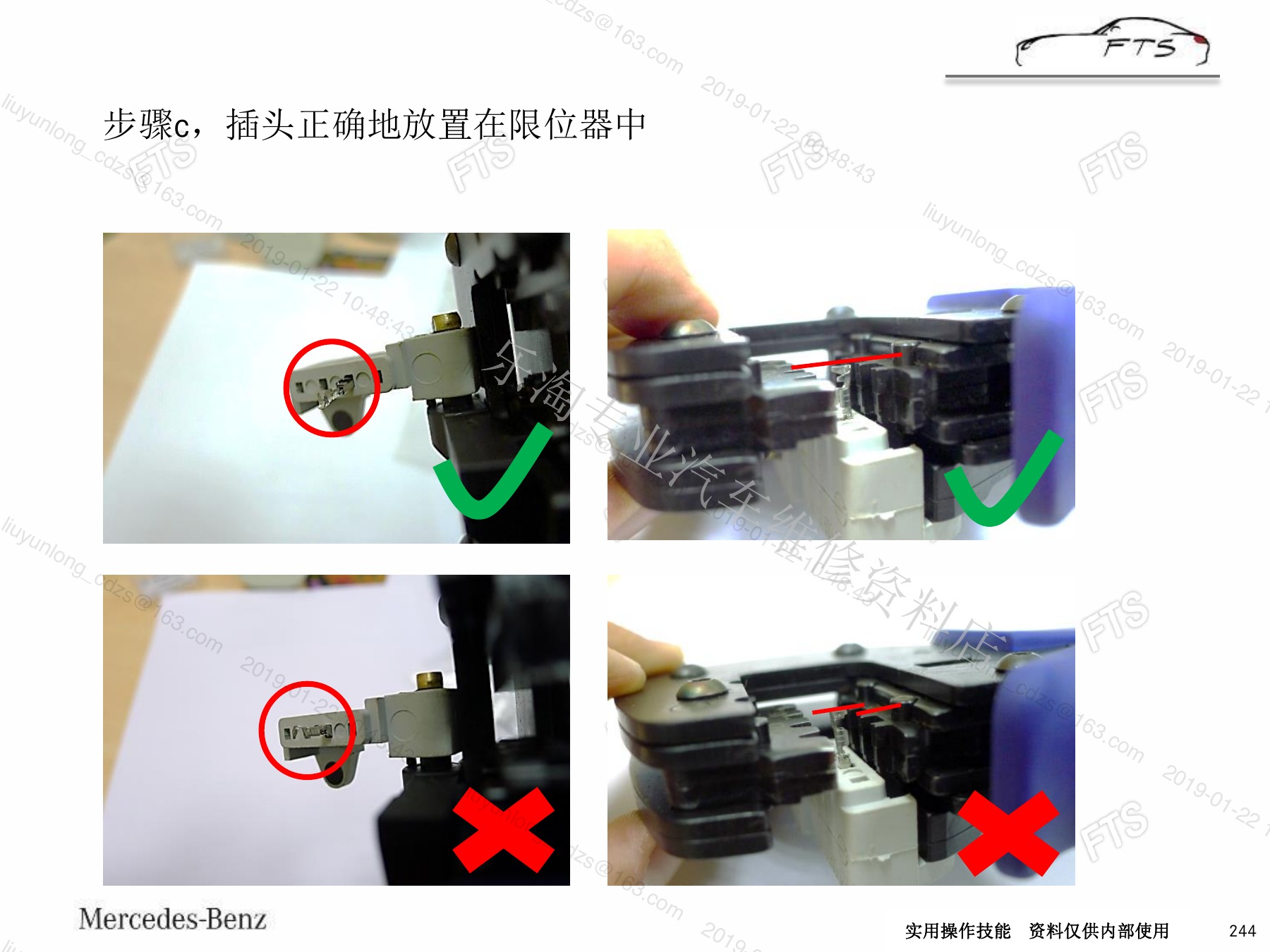

三、剥线、插入和压接

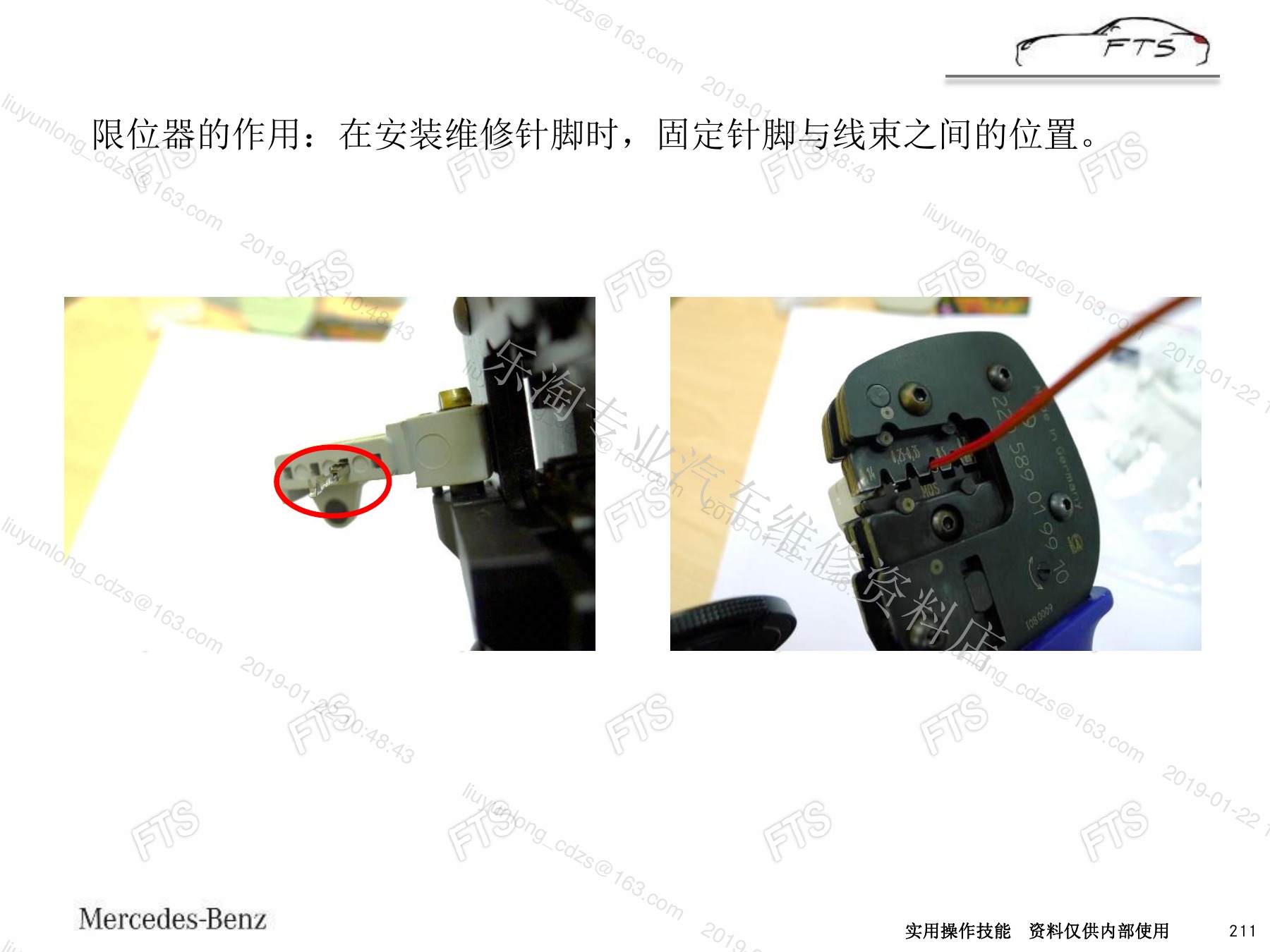

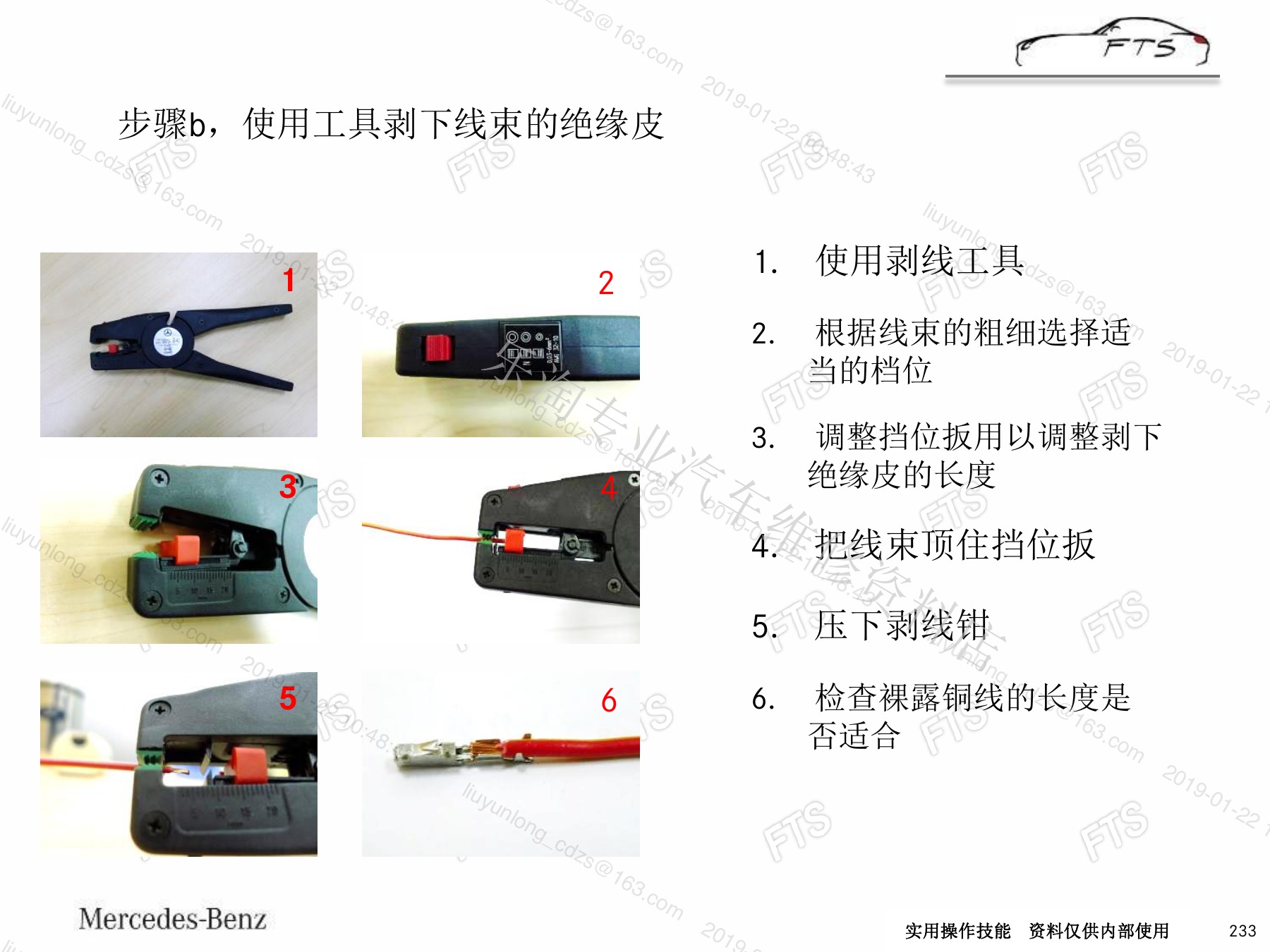

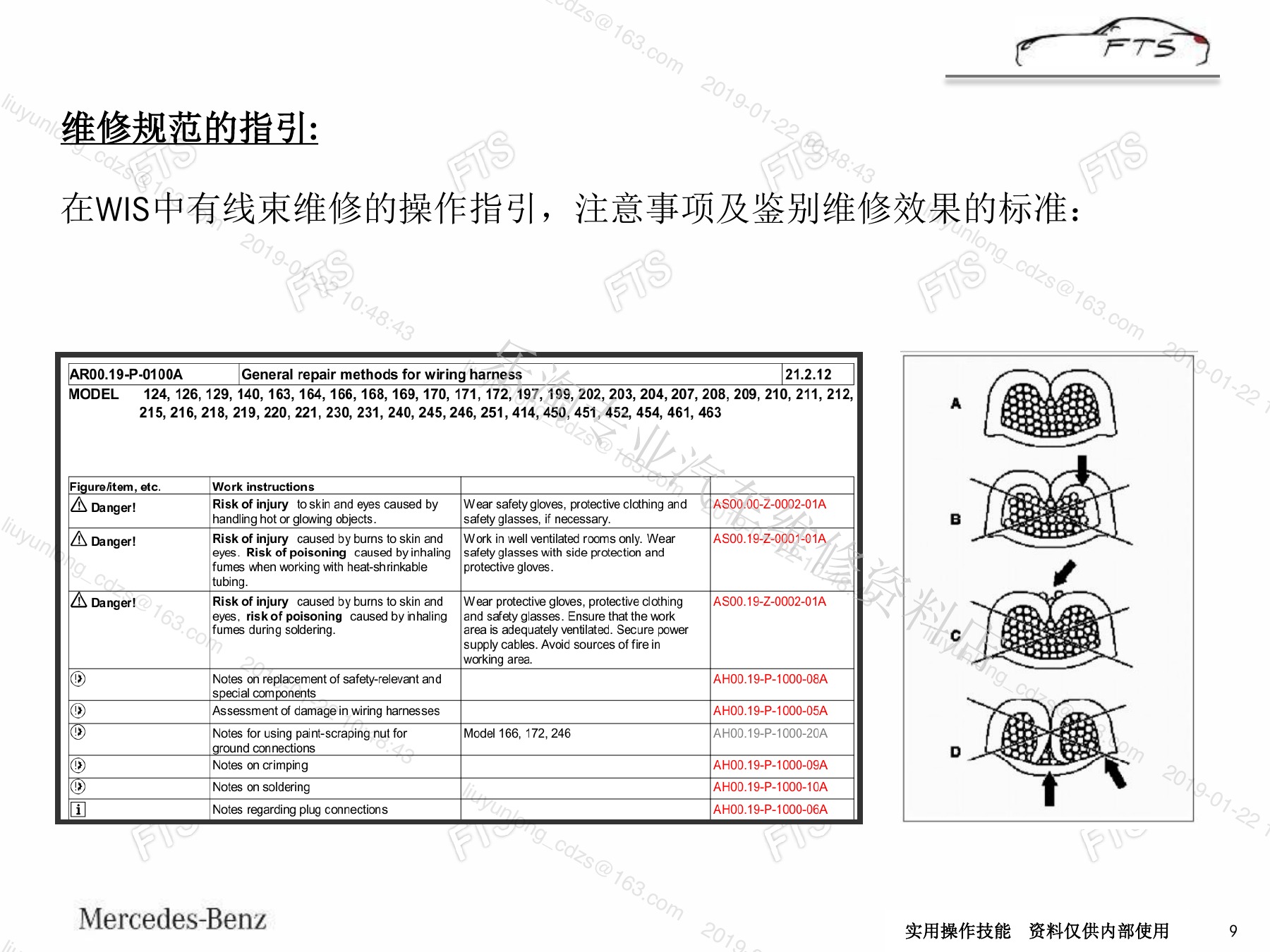

使用限深剥线工具避免切伤铜丝，导线插入到规定位置后用匹配钳口一次完成压接。检查导体压接、绝缘支撑和拉力，端子偏斜、铜丝外露、压痕错误或重复压接均应返工。

四、热缩密封和布线恢复

按材料要求从中部向两端均匀加热，直到密封胶连续溢出且套管完全收缩，避免烧伤绝缘。维修点错开布置，不形成刚性大结；恢复线束胶带、波纹管、卡扣和与高温/运动部件的距离。

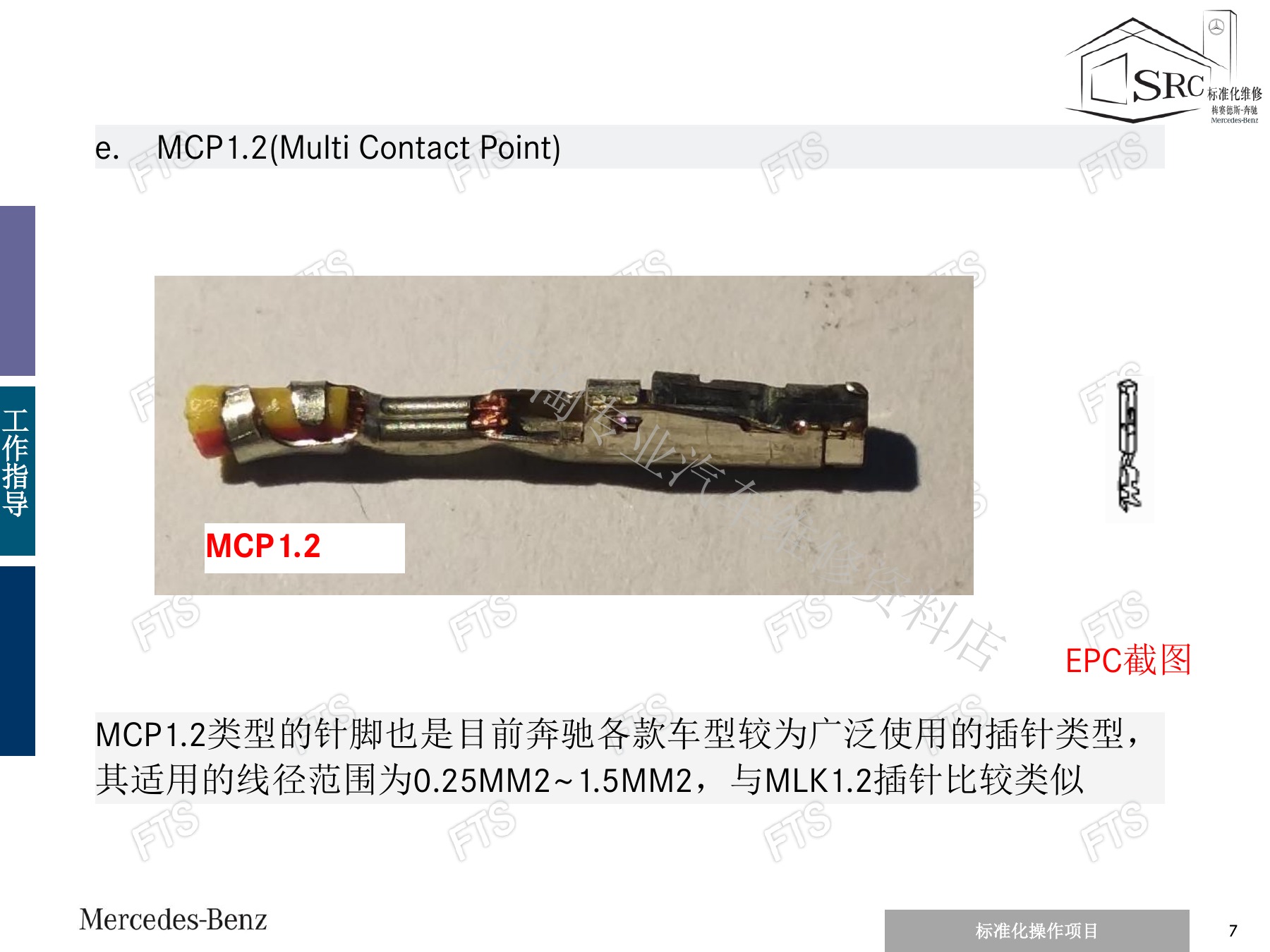

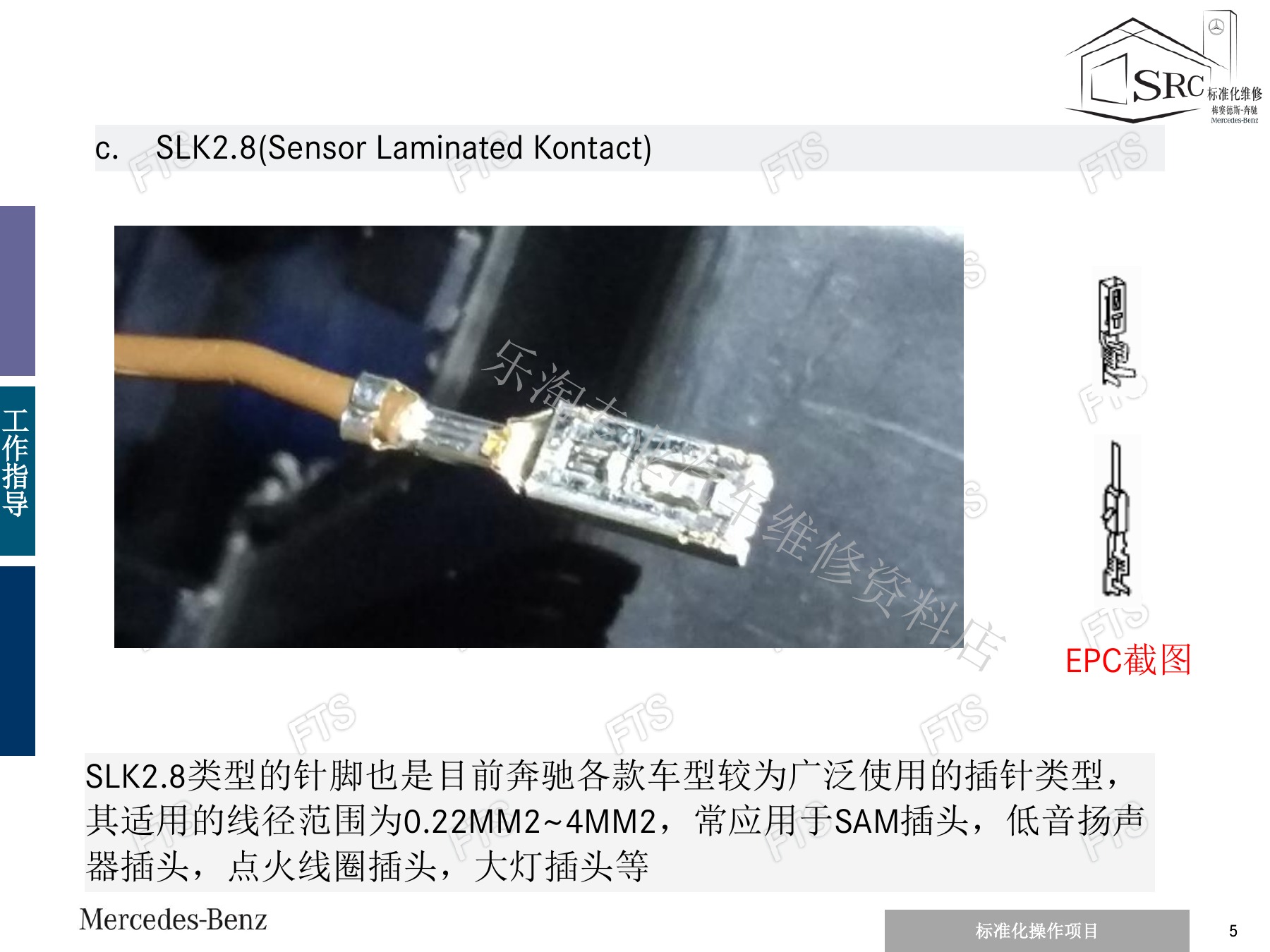

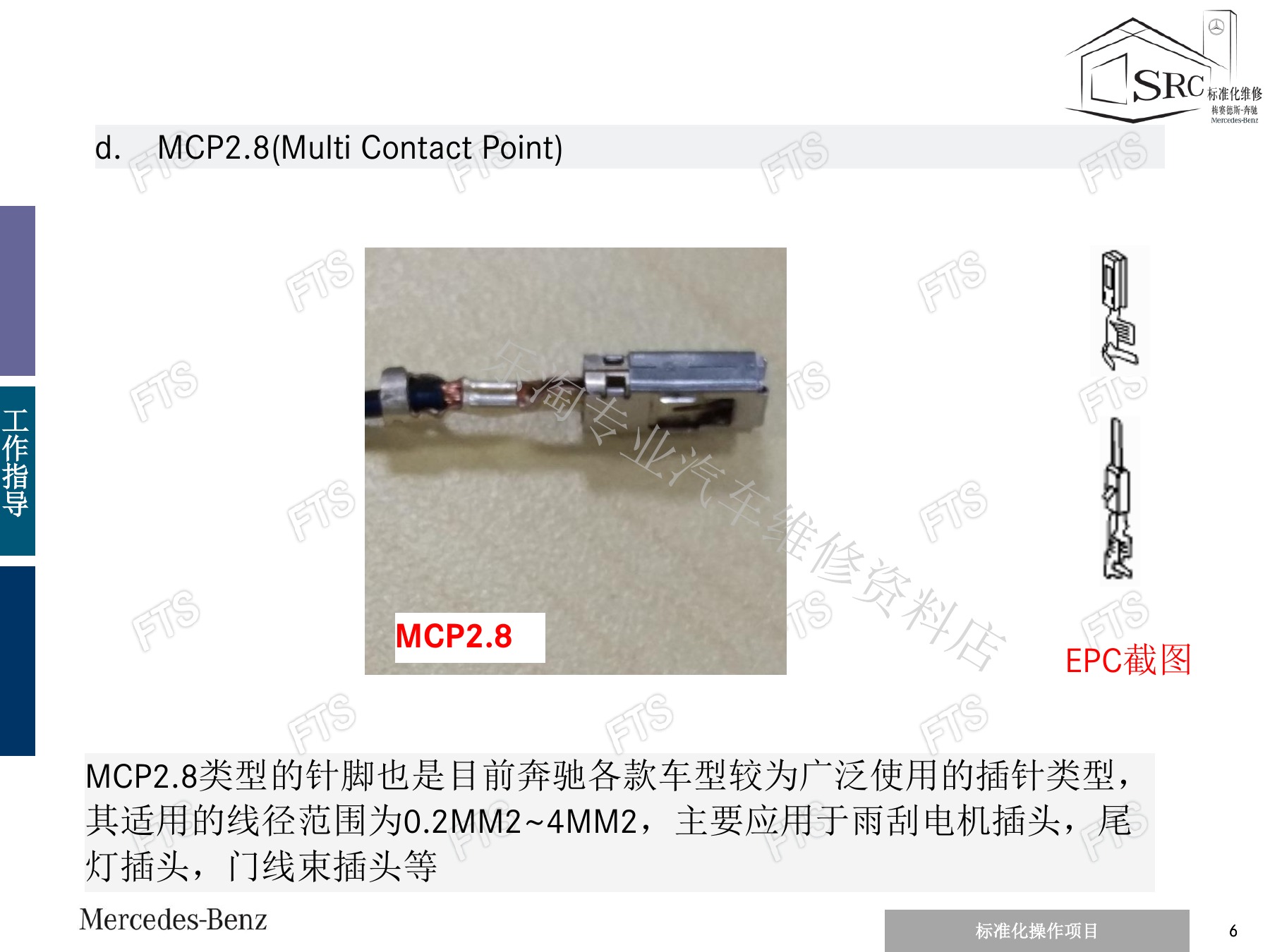

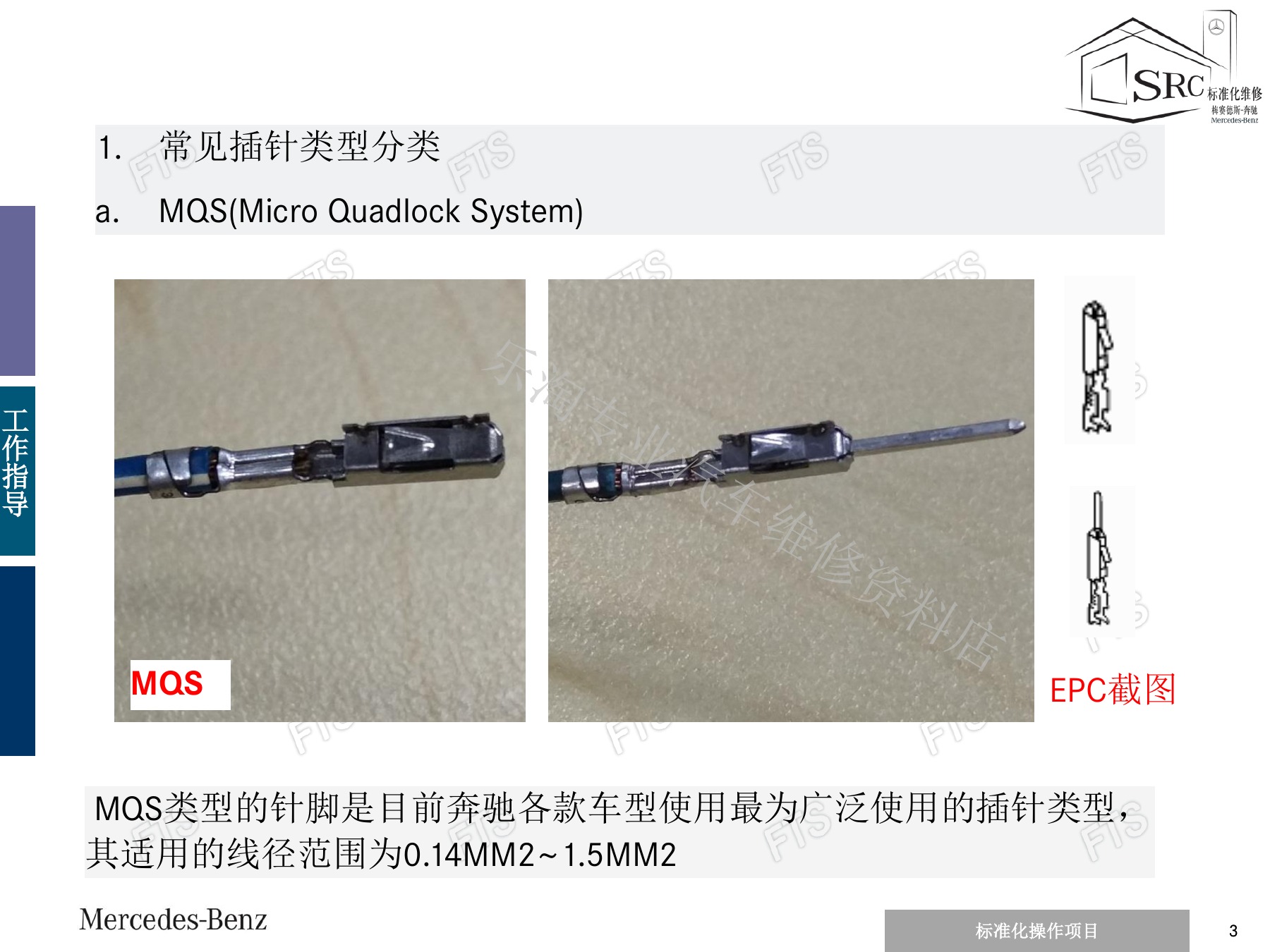

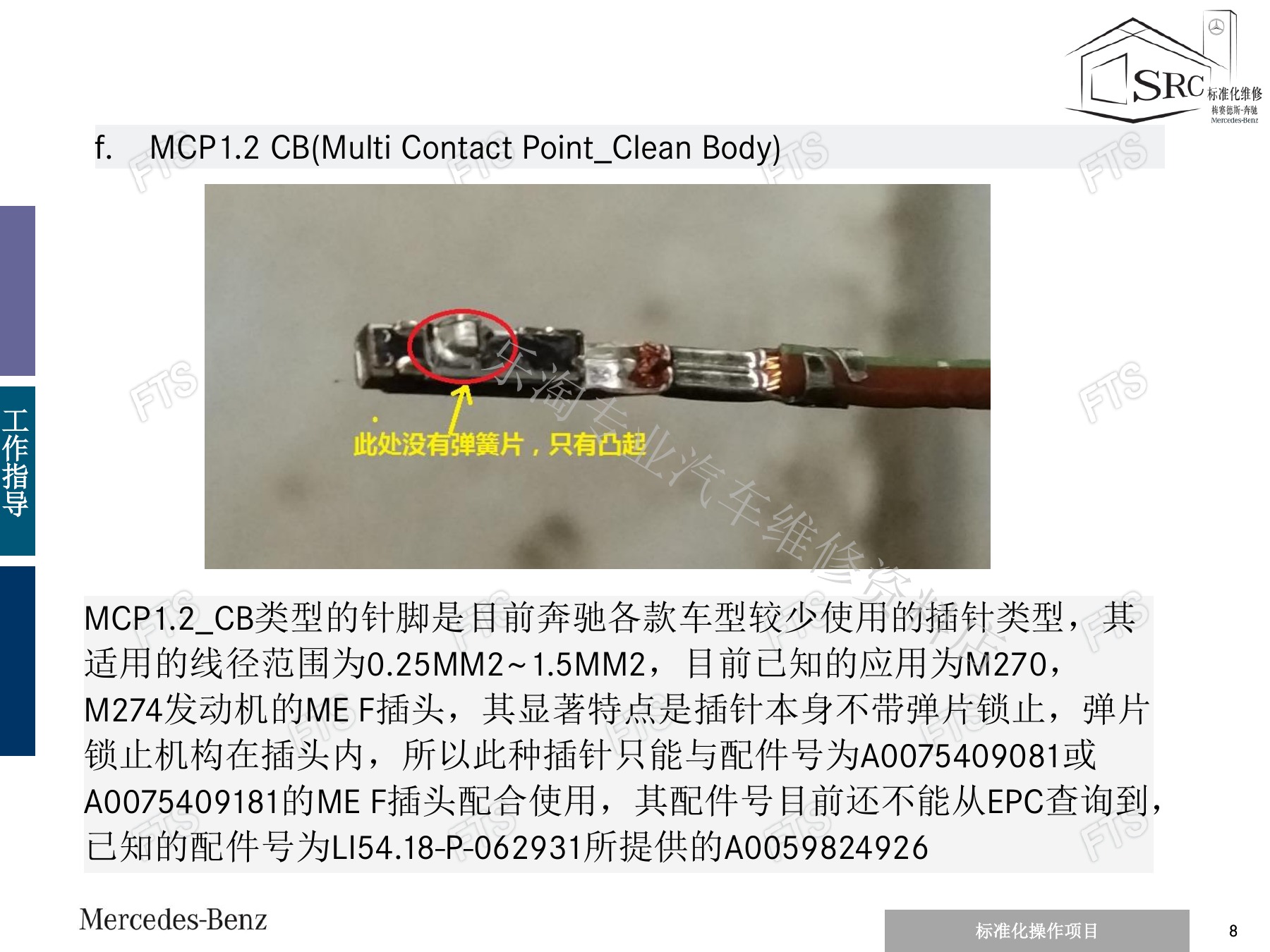

五、端子类型和二次锁识别

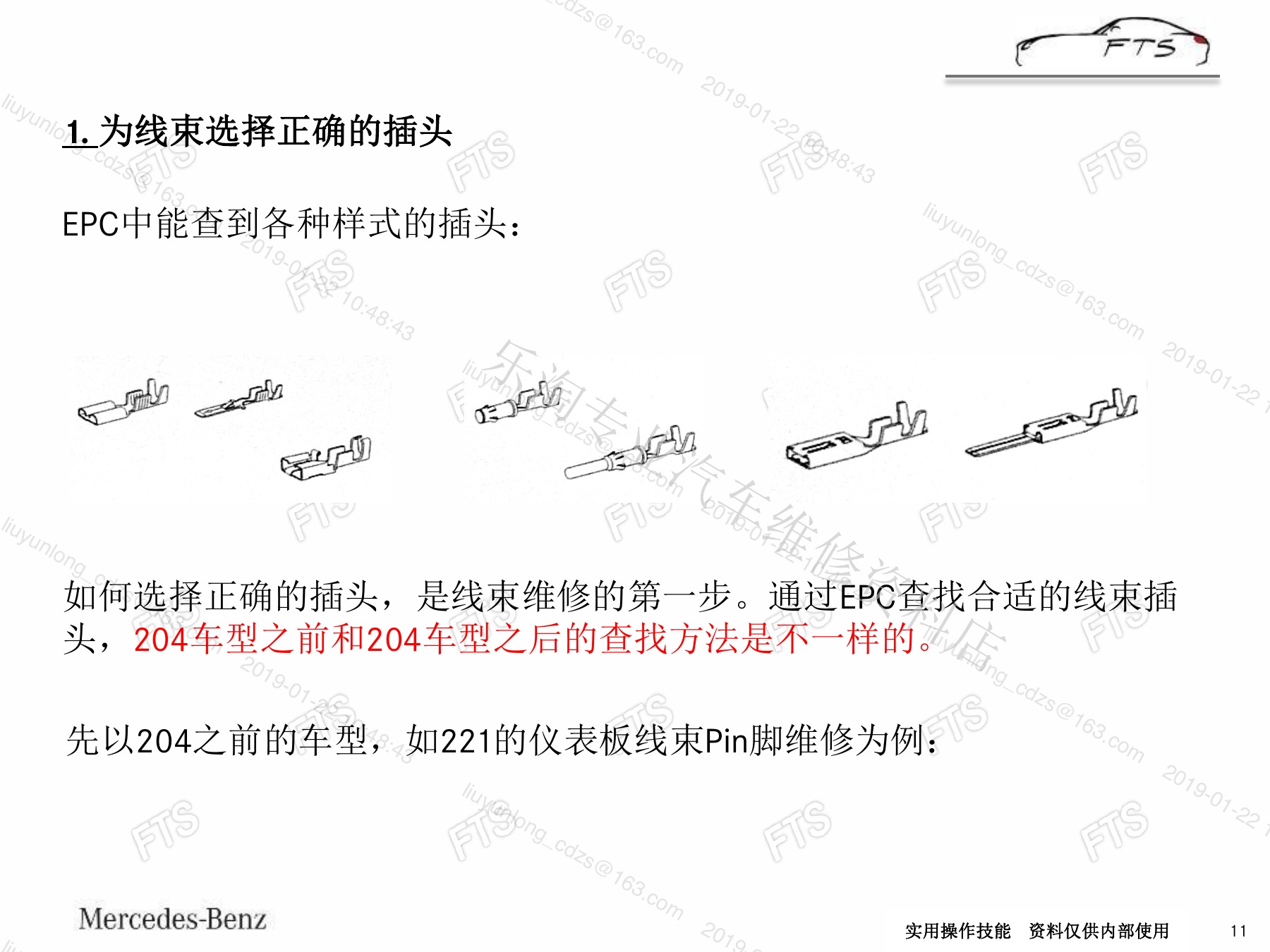

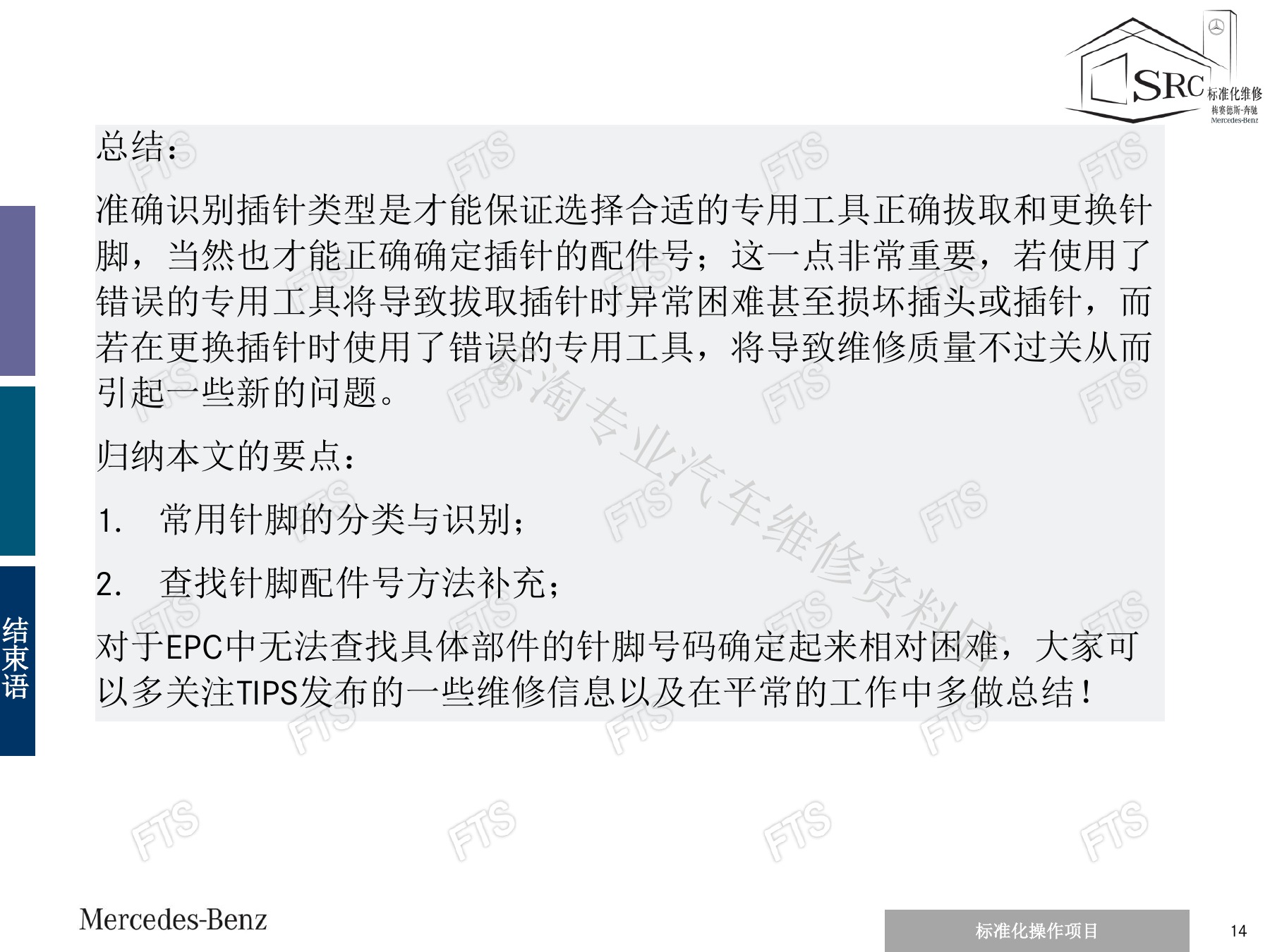

先从连接器外壳、端子接触形式、锁片和二次锁识别结构，再选择退针工具。外观相似的端子可能线径、镀层和锁止不同，不能因“能插进去”就互换。

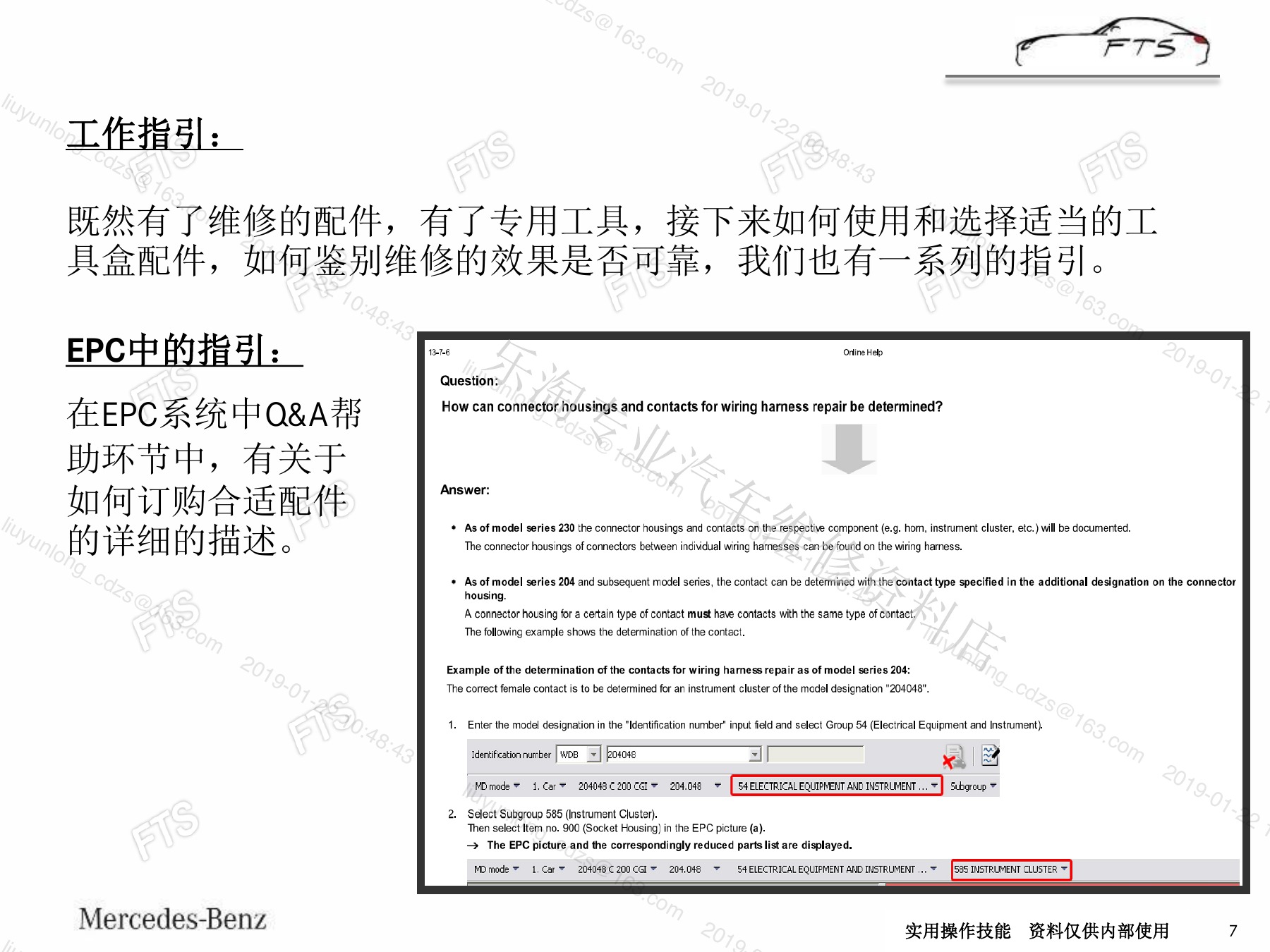

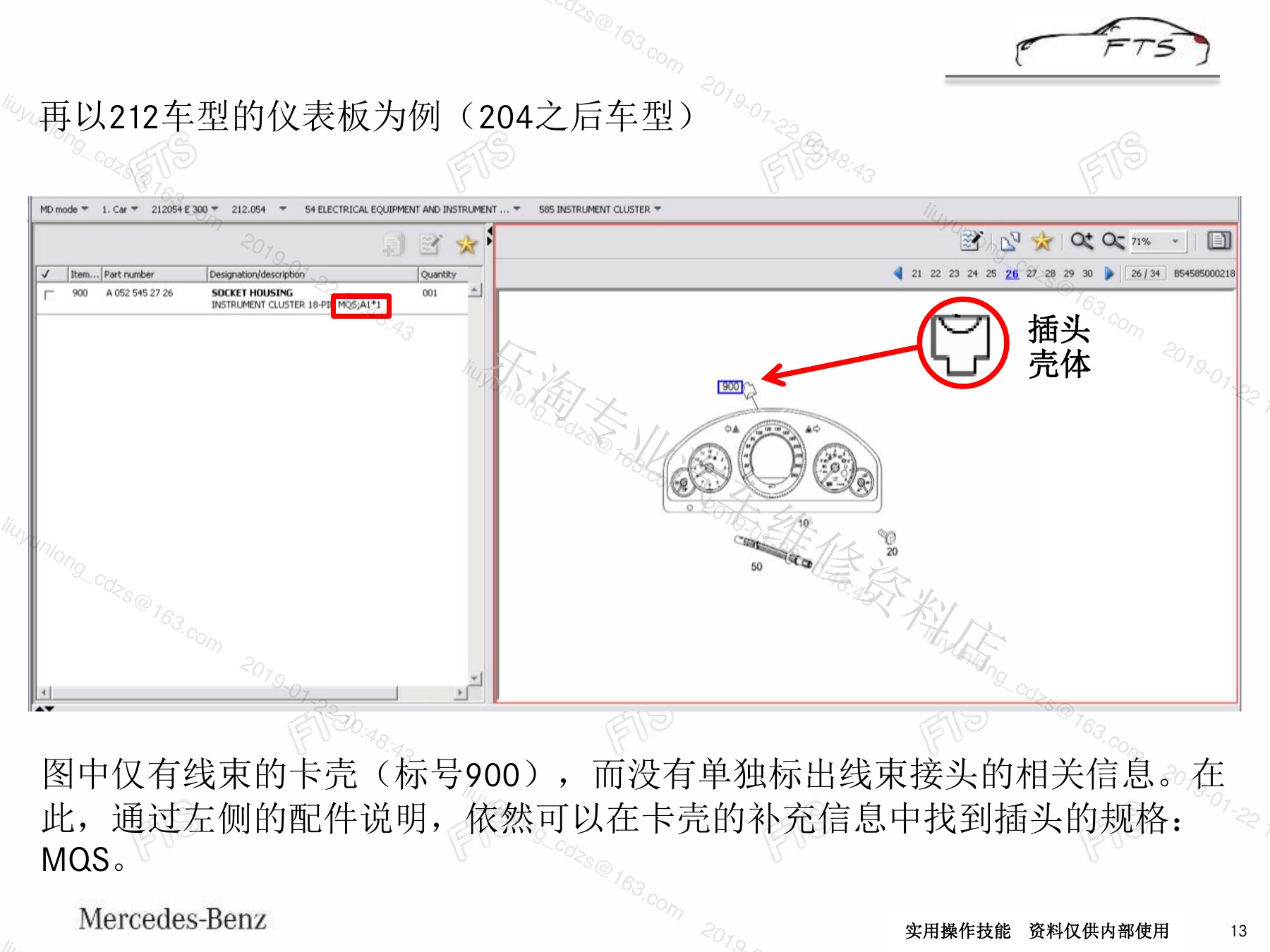

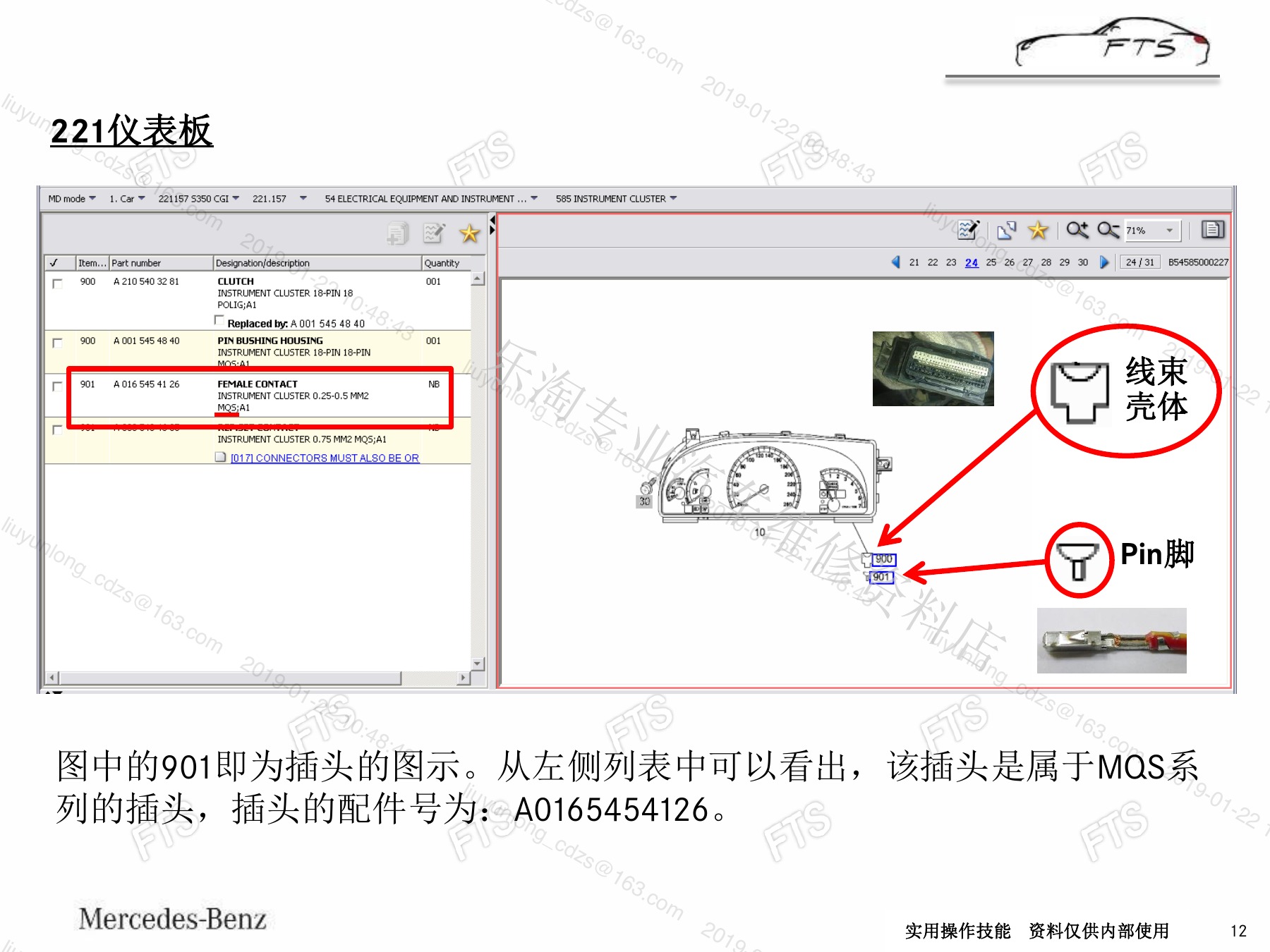

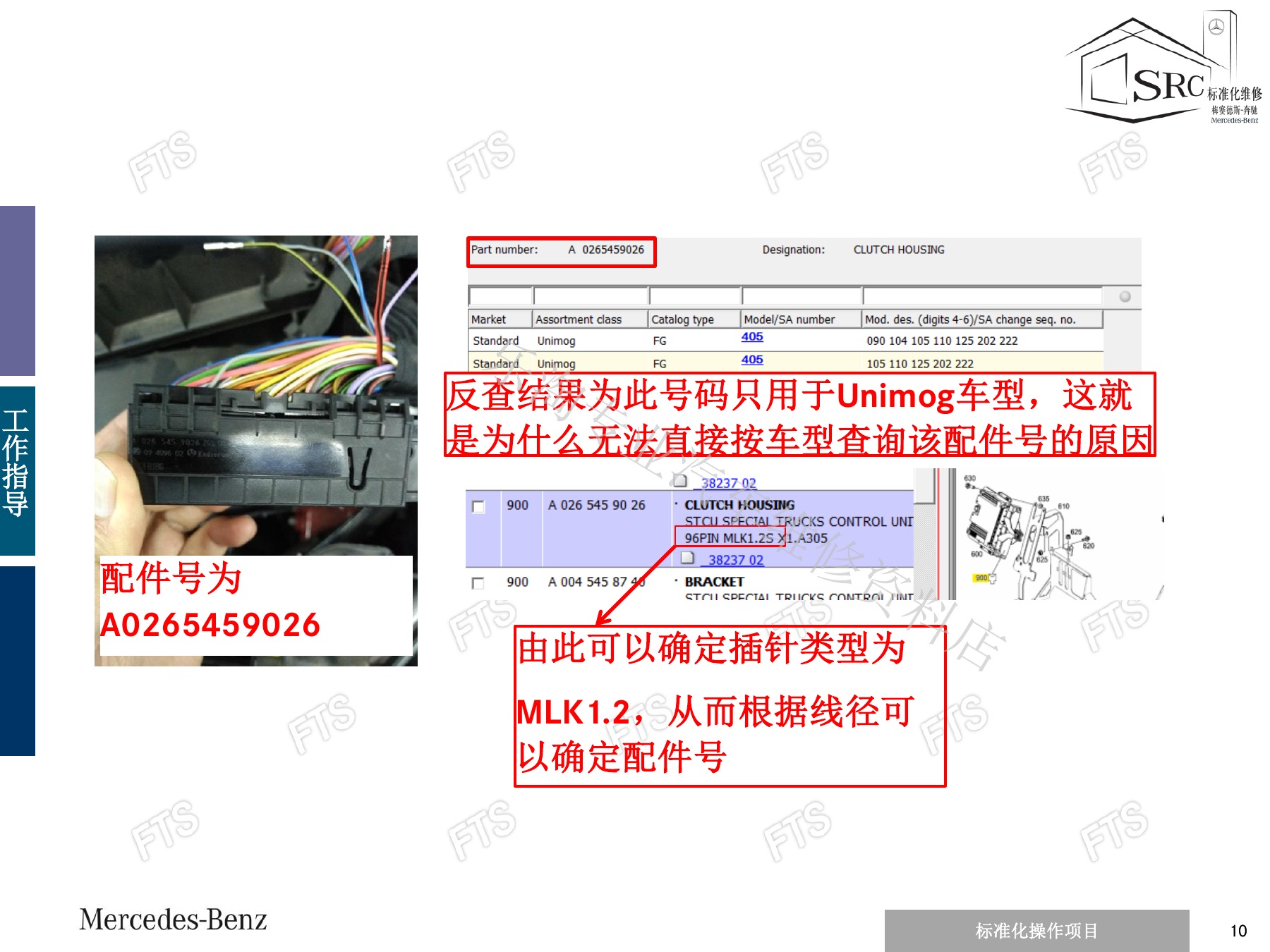

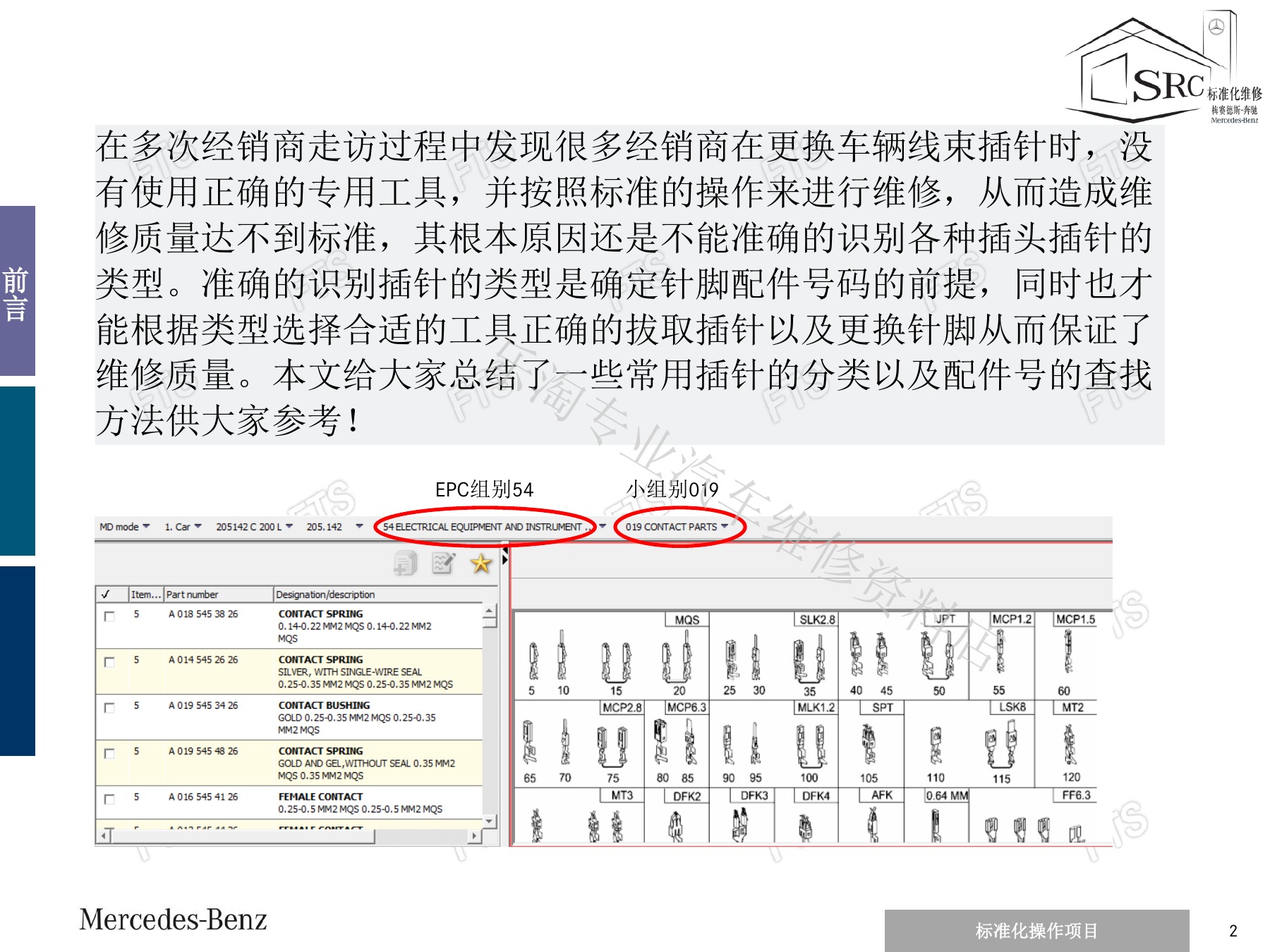

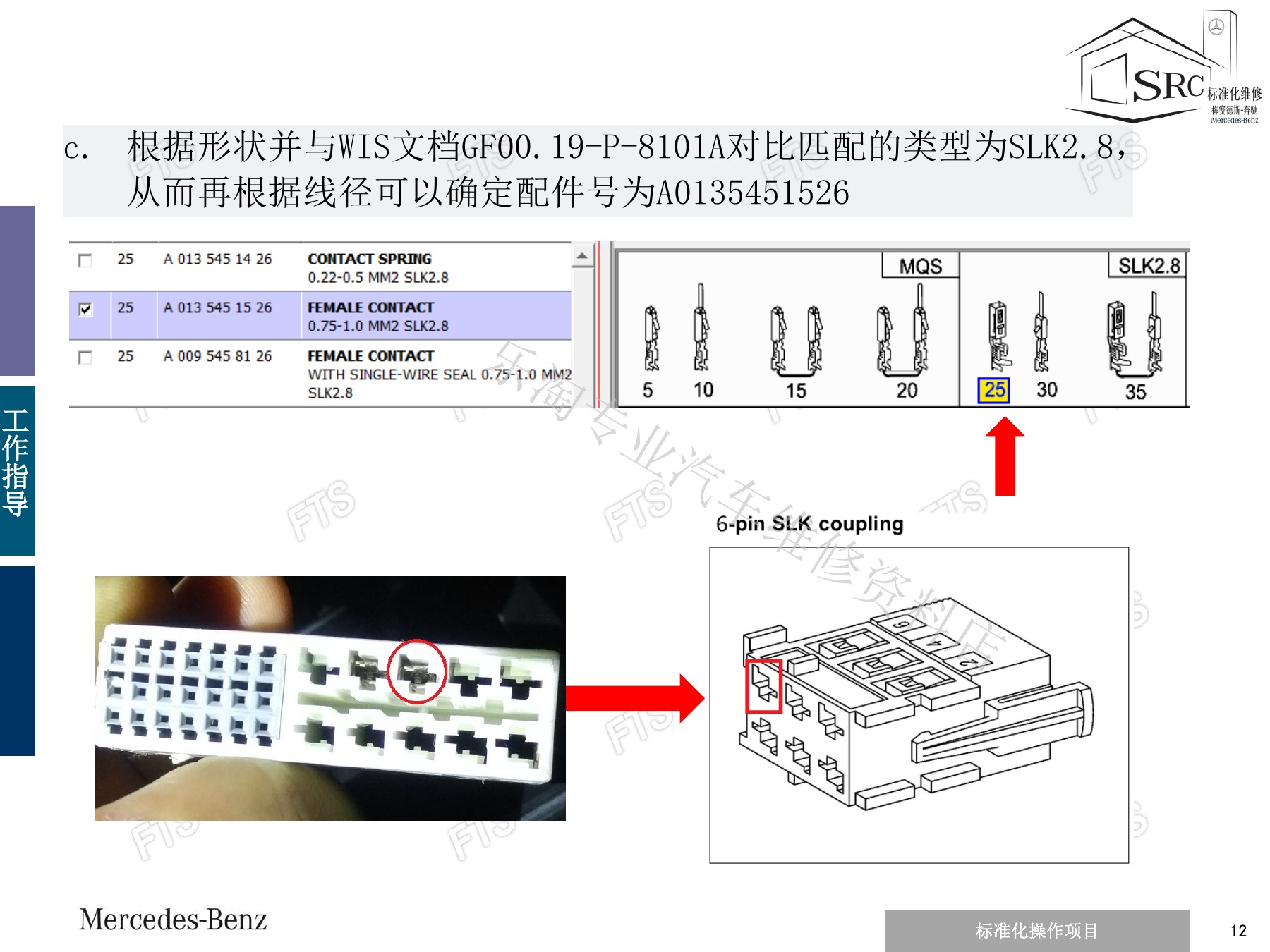

六、EPC查询、退针与新端子压接

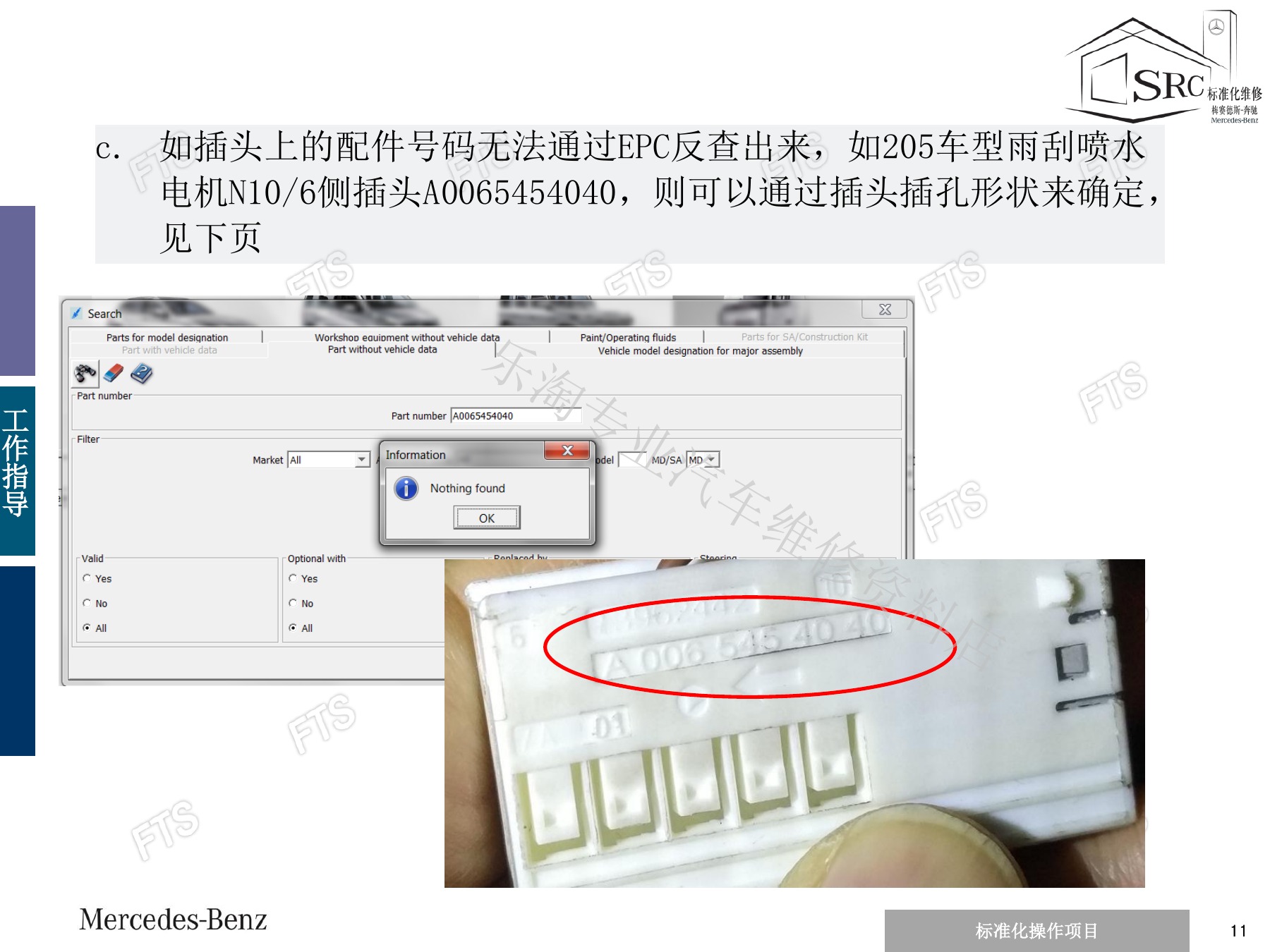

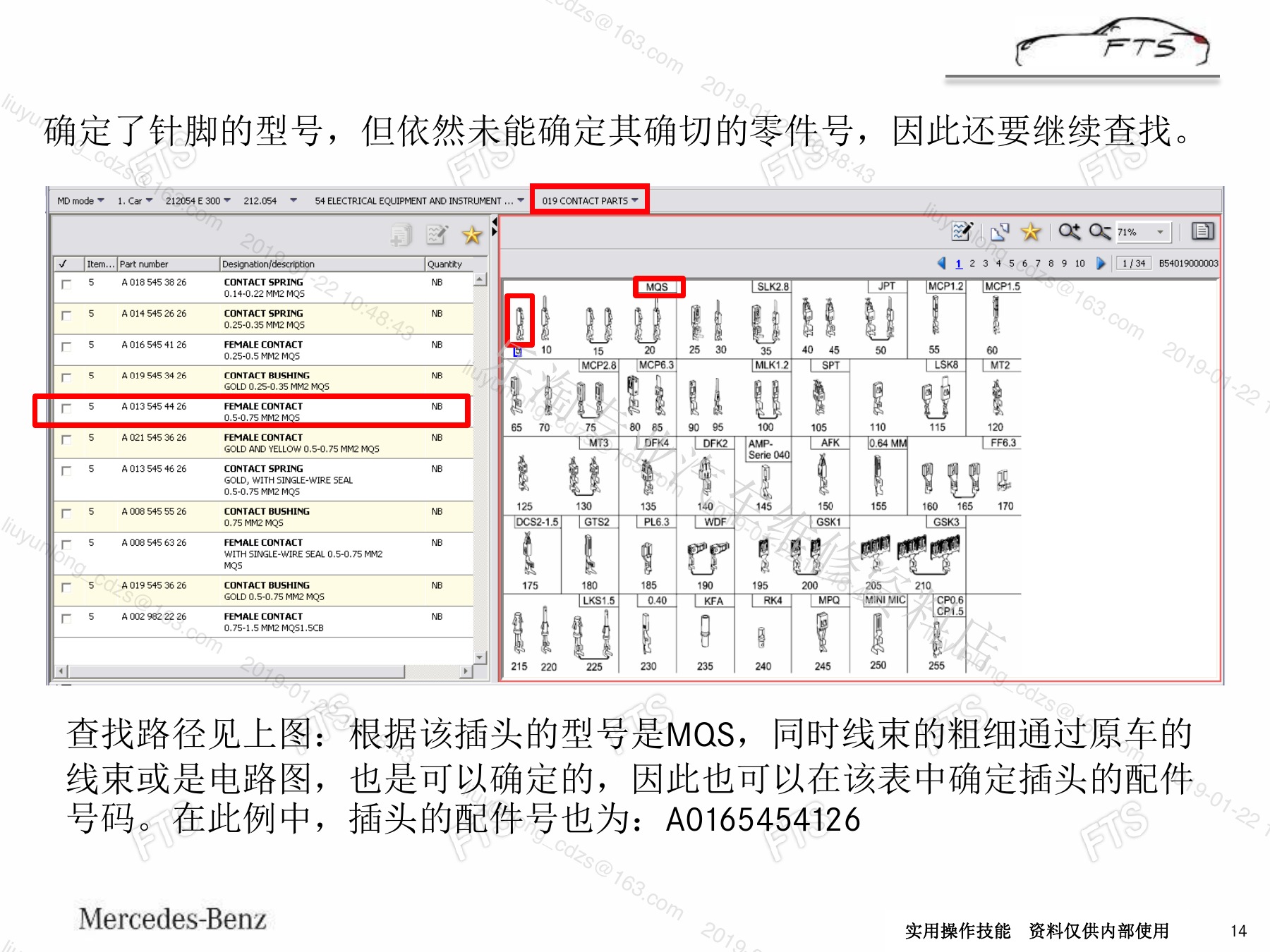

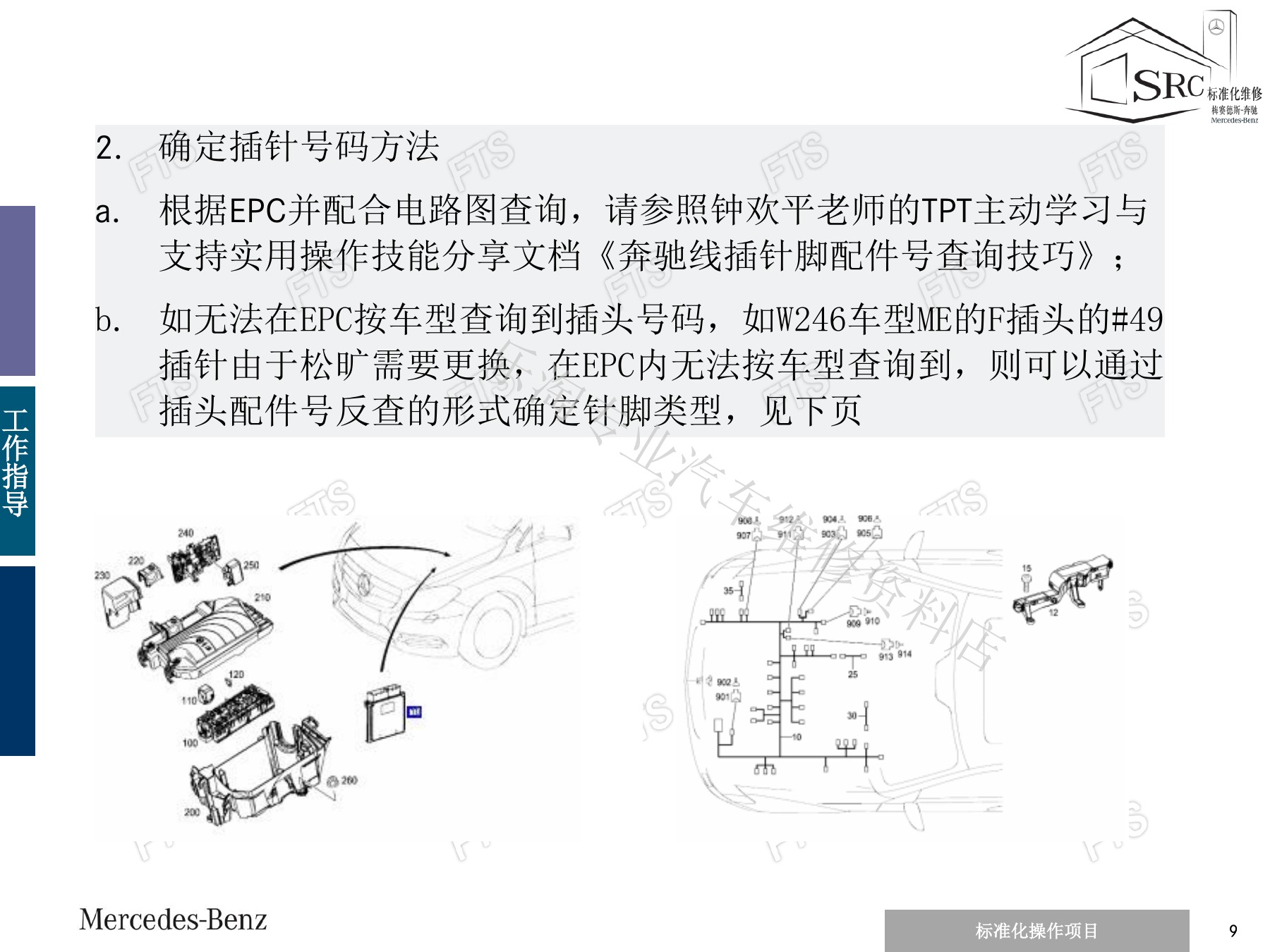

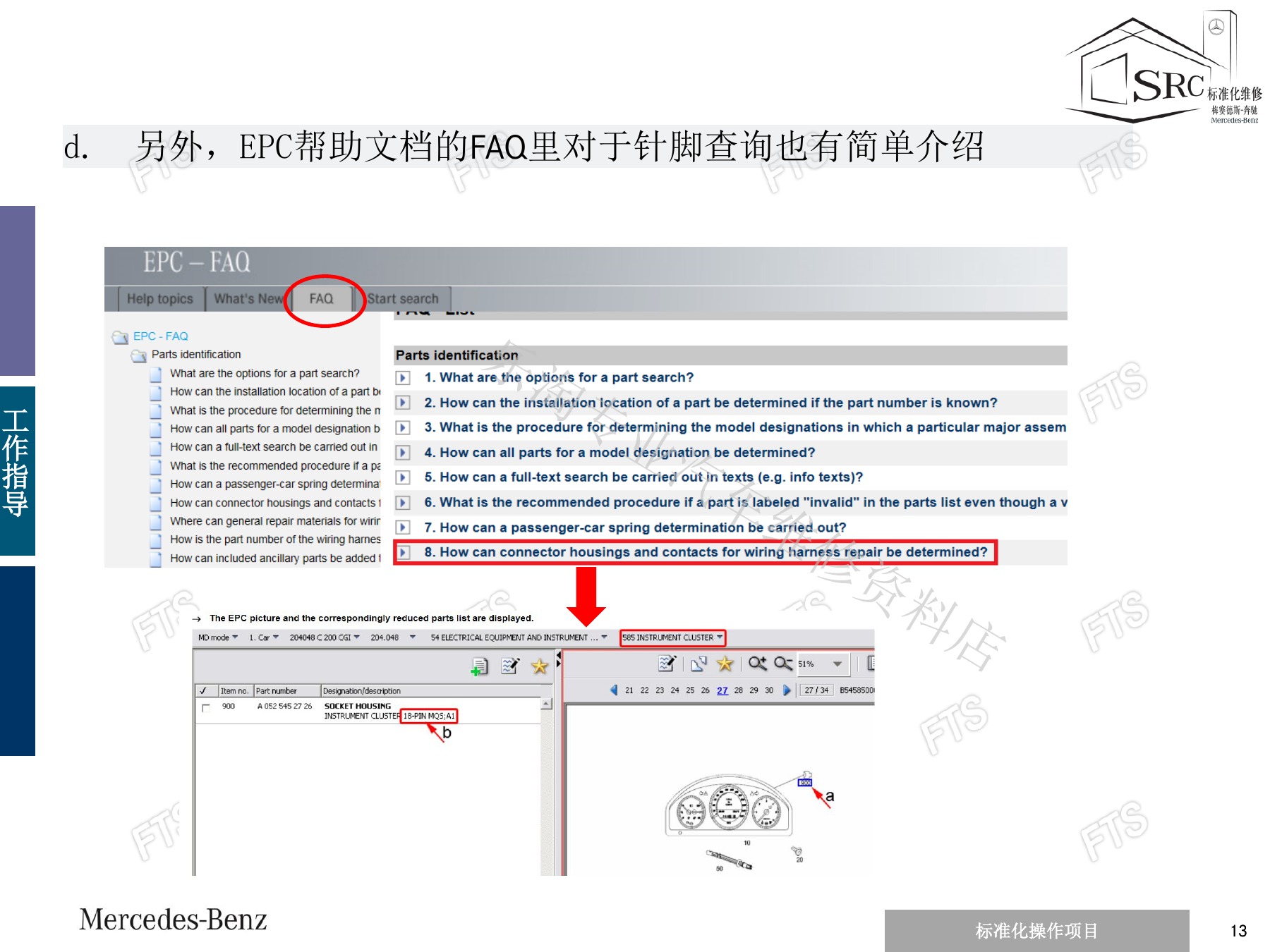

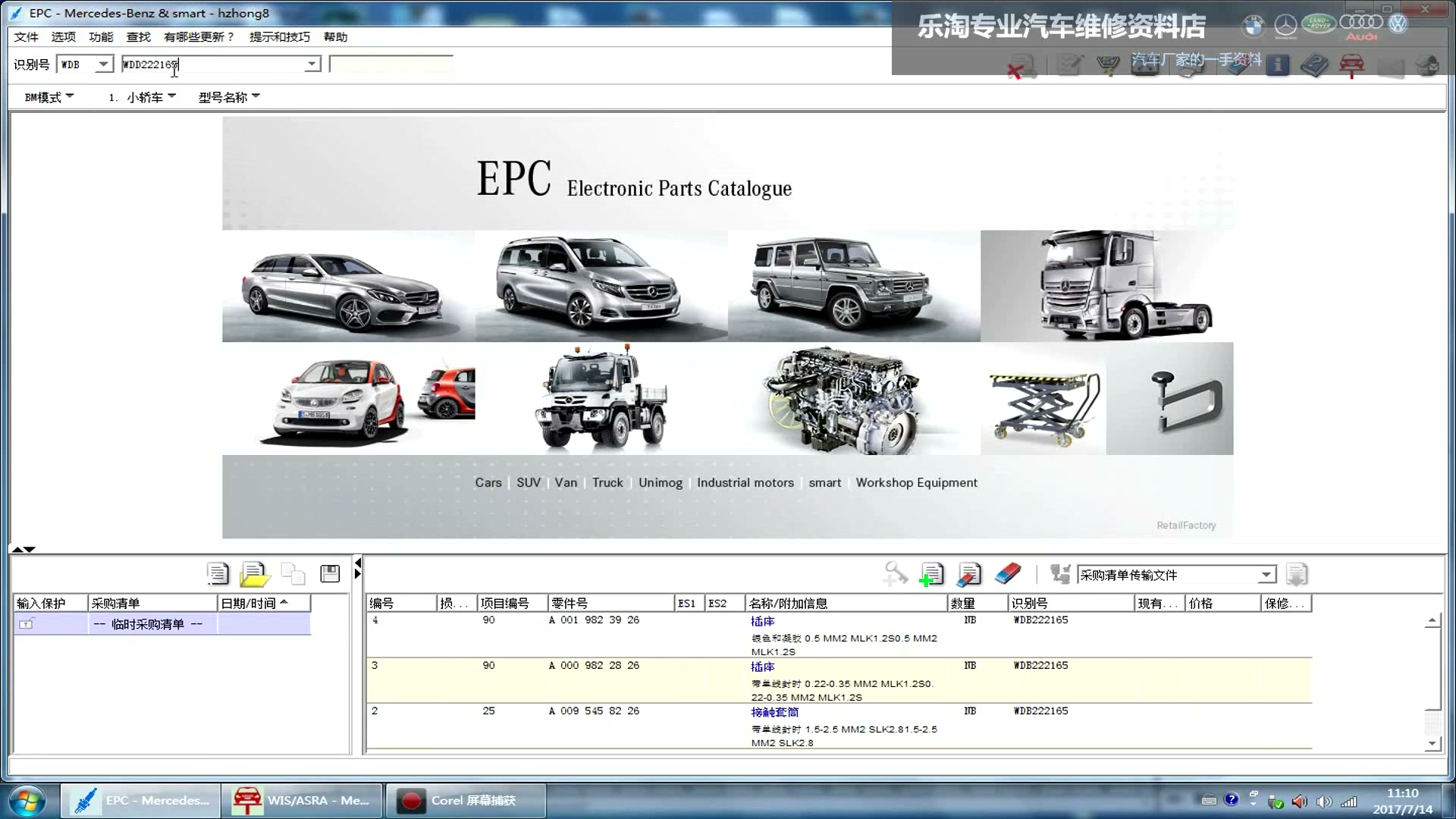

按VIN和连接器位置在EPC/WIS查询维修件，记录壳体视图方向和针脚号。解除二次锁后按正确方向退针，检查壳体锁舌；新端子压接后做拉力检查，再装回原孔并确认一次锁和二次锁。

七、维修后做负载和密封验证

• 核对针脚、极性、线色和分支位置，避免插错孔位。
• 在真实负载下测量压降或信号质量，不能只用蜂鸣挡证明导通。
• 对密封连接器检查密封塞、盲堵和后盖，必要时按文件做防水验证。
• 清除故障码并在振动、转向或温度变化条件下复测间歇故障。

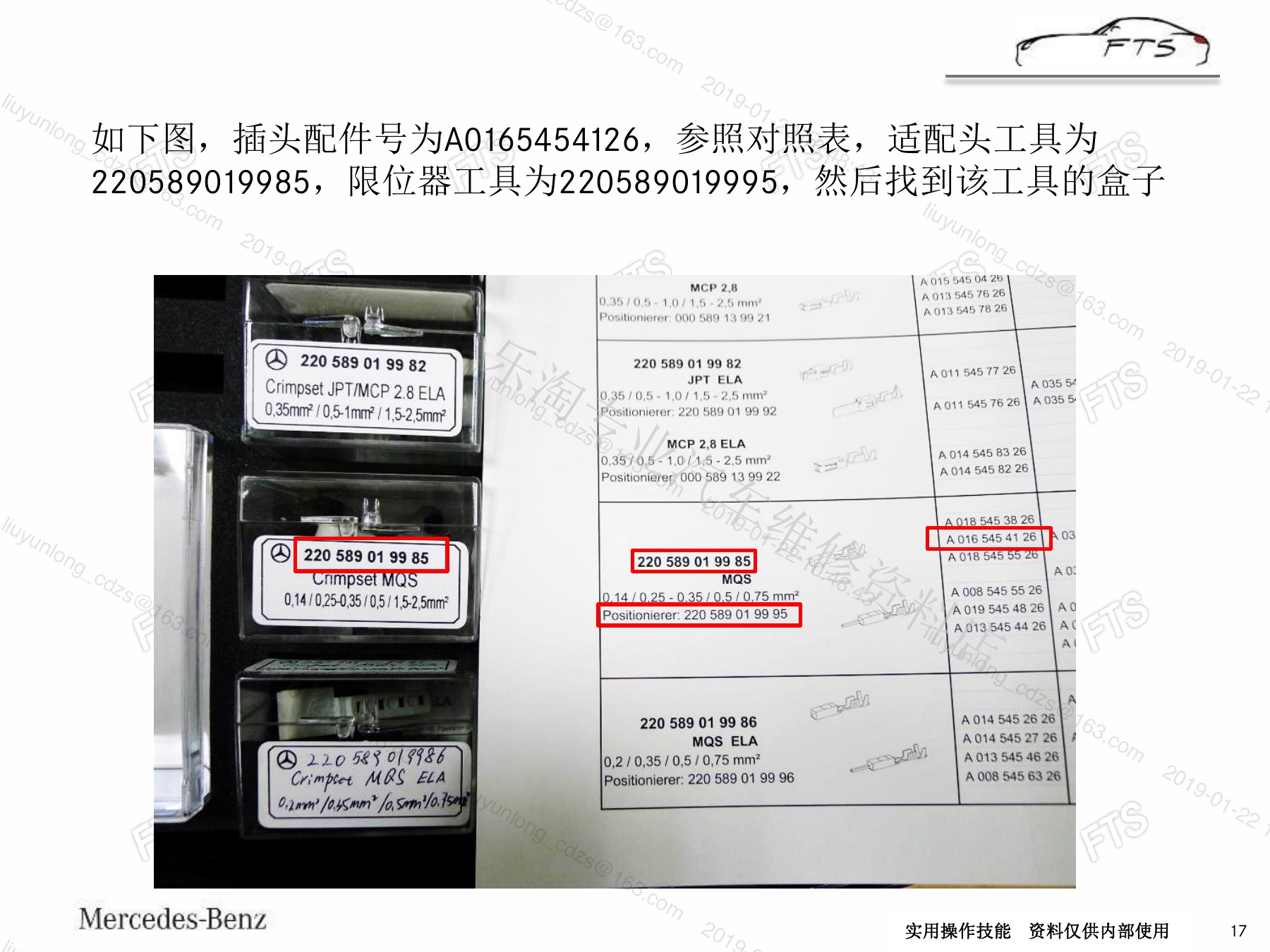

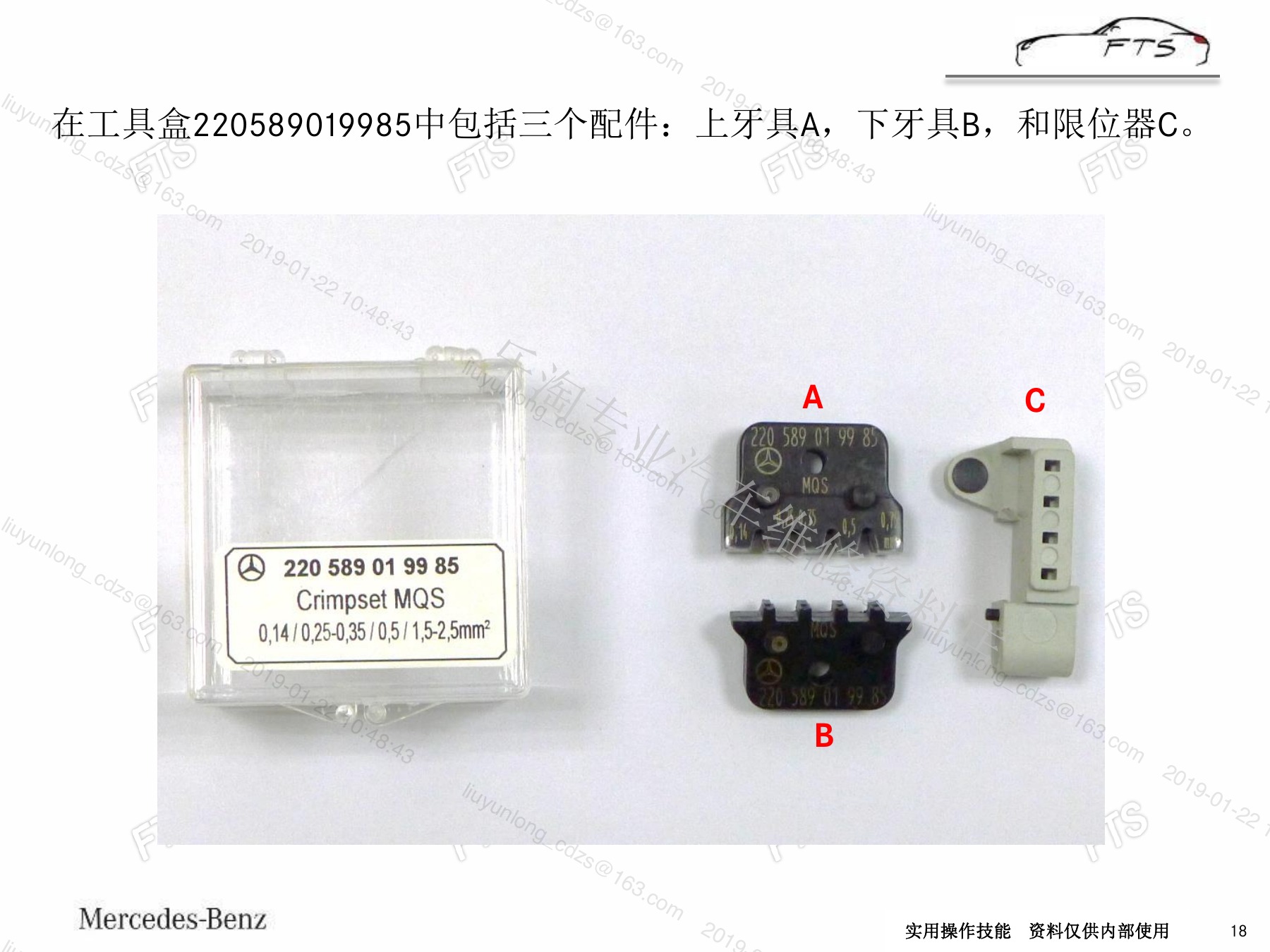

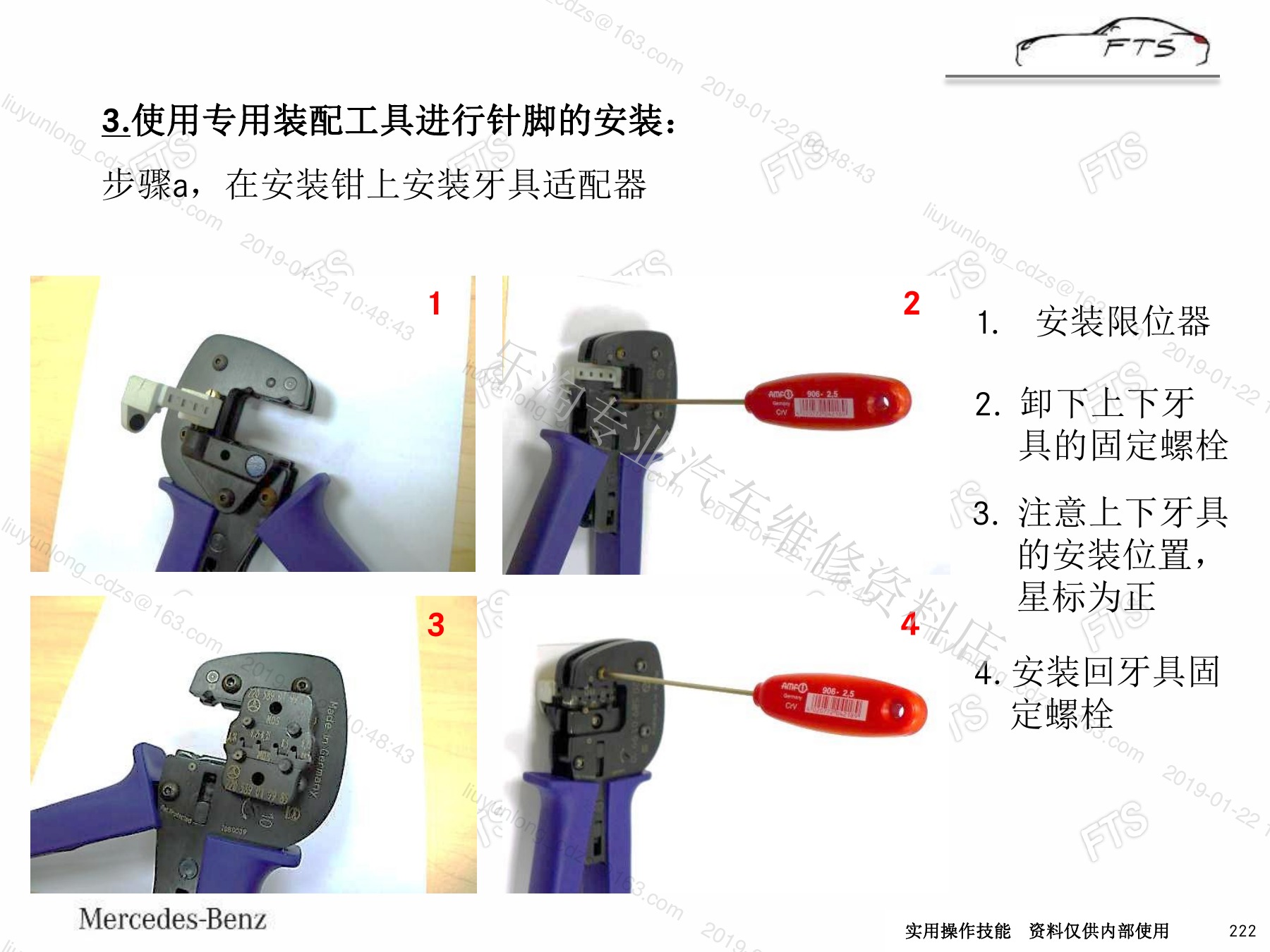

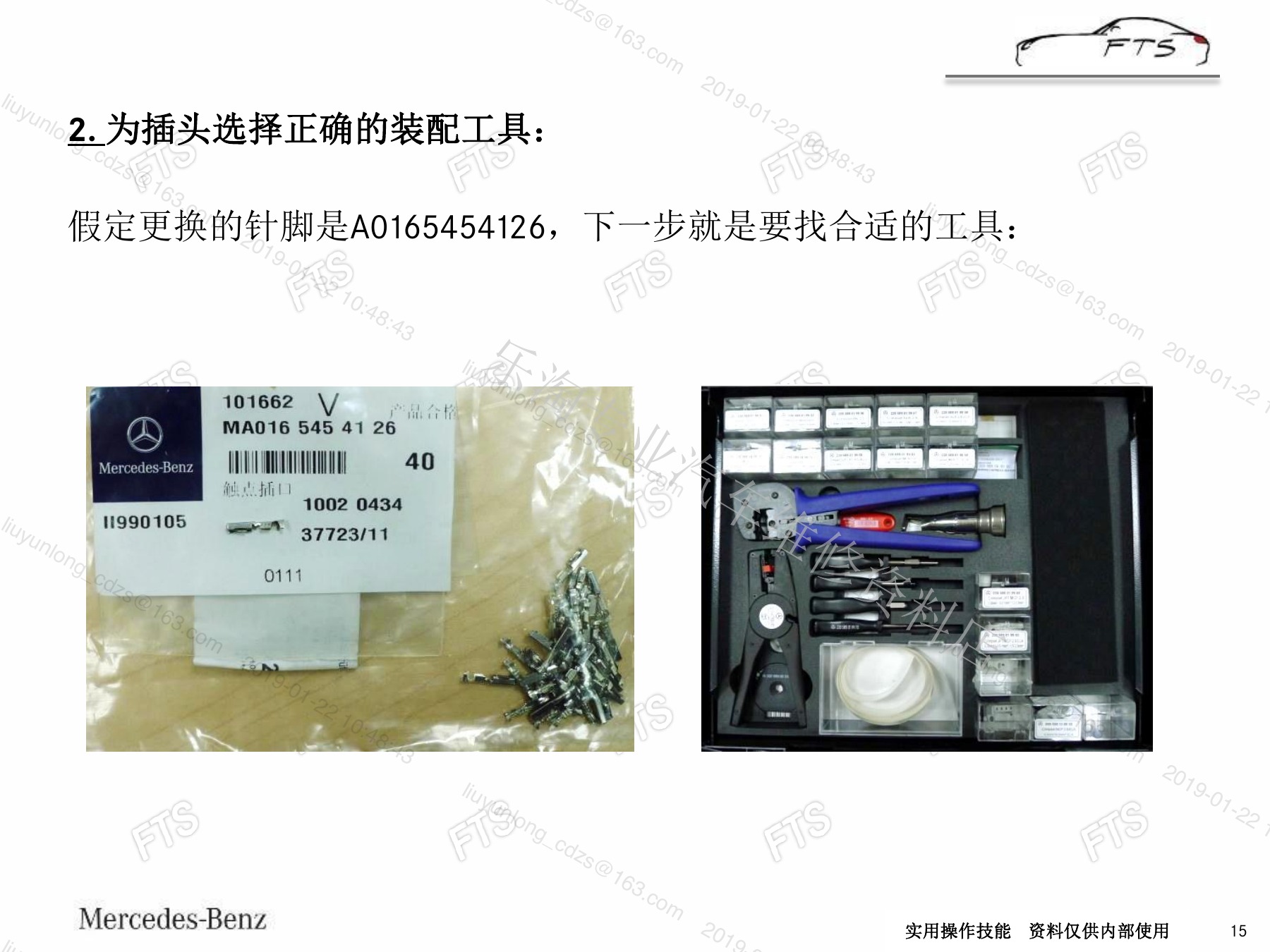

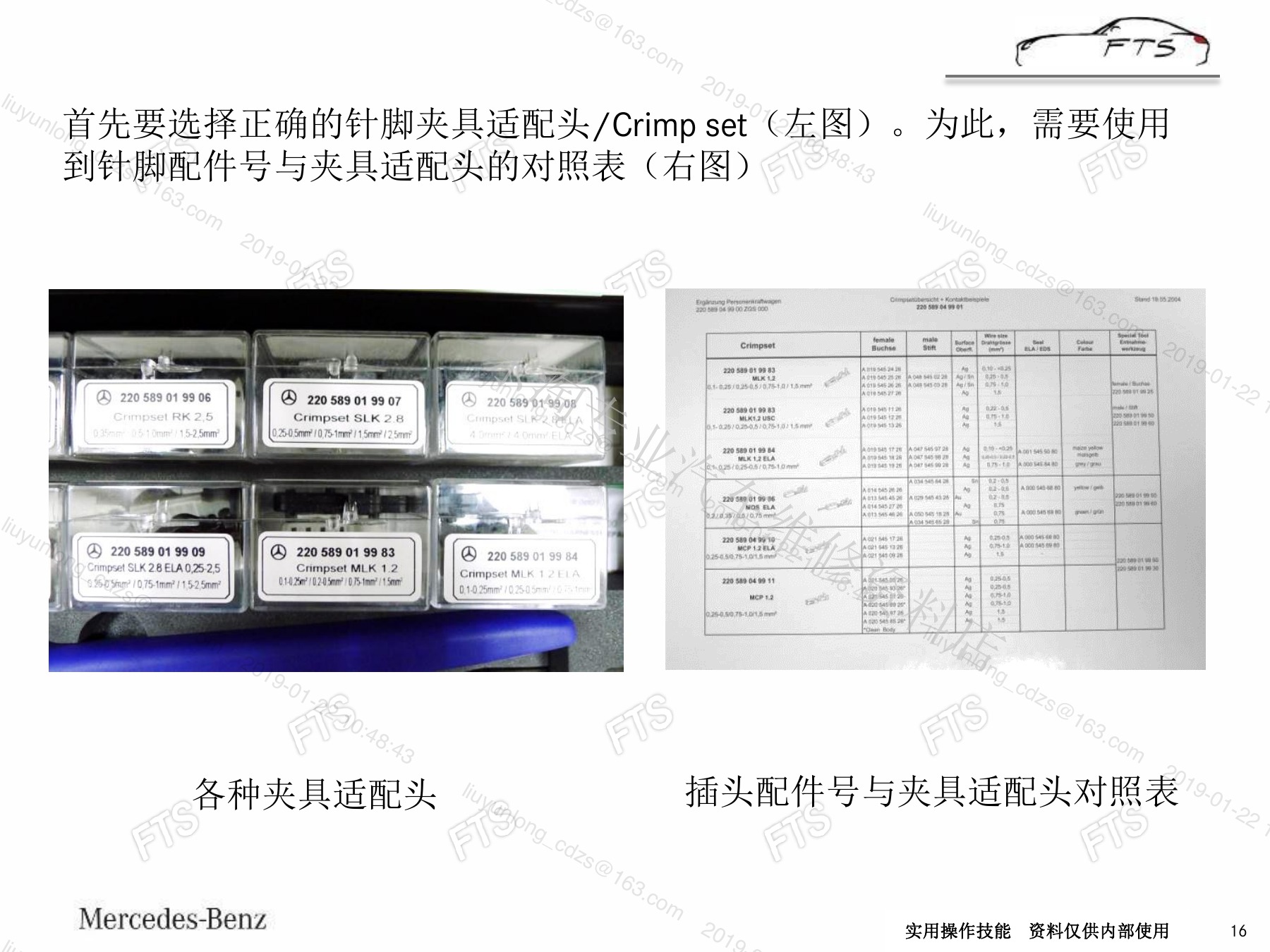

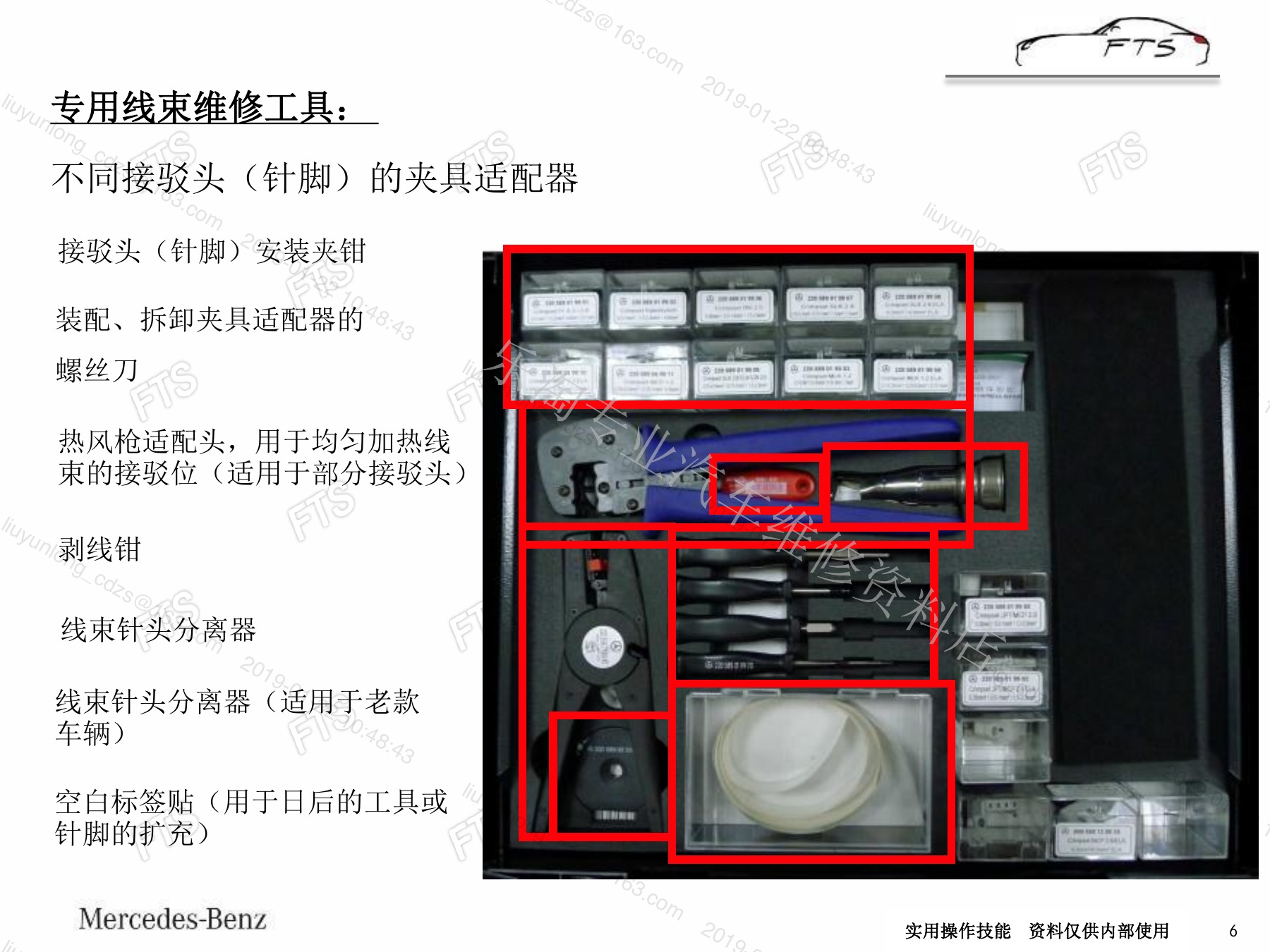

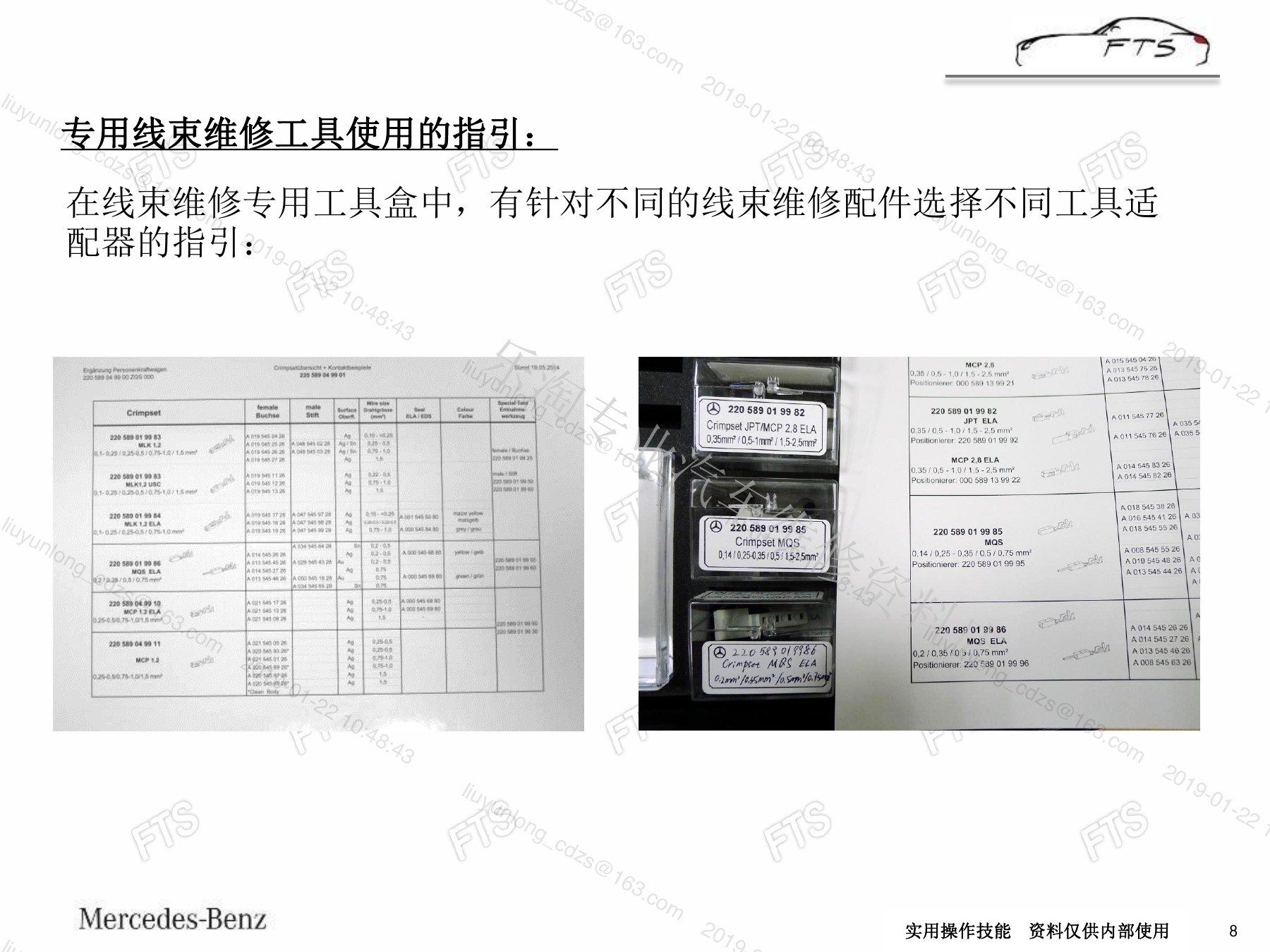

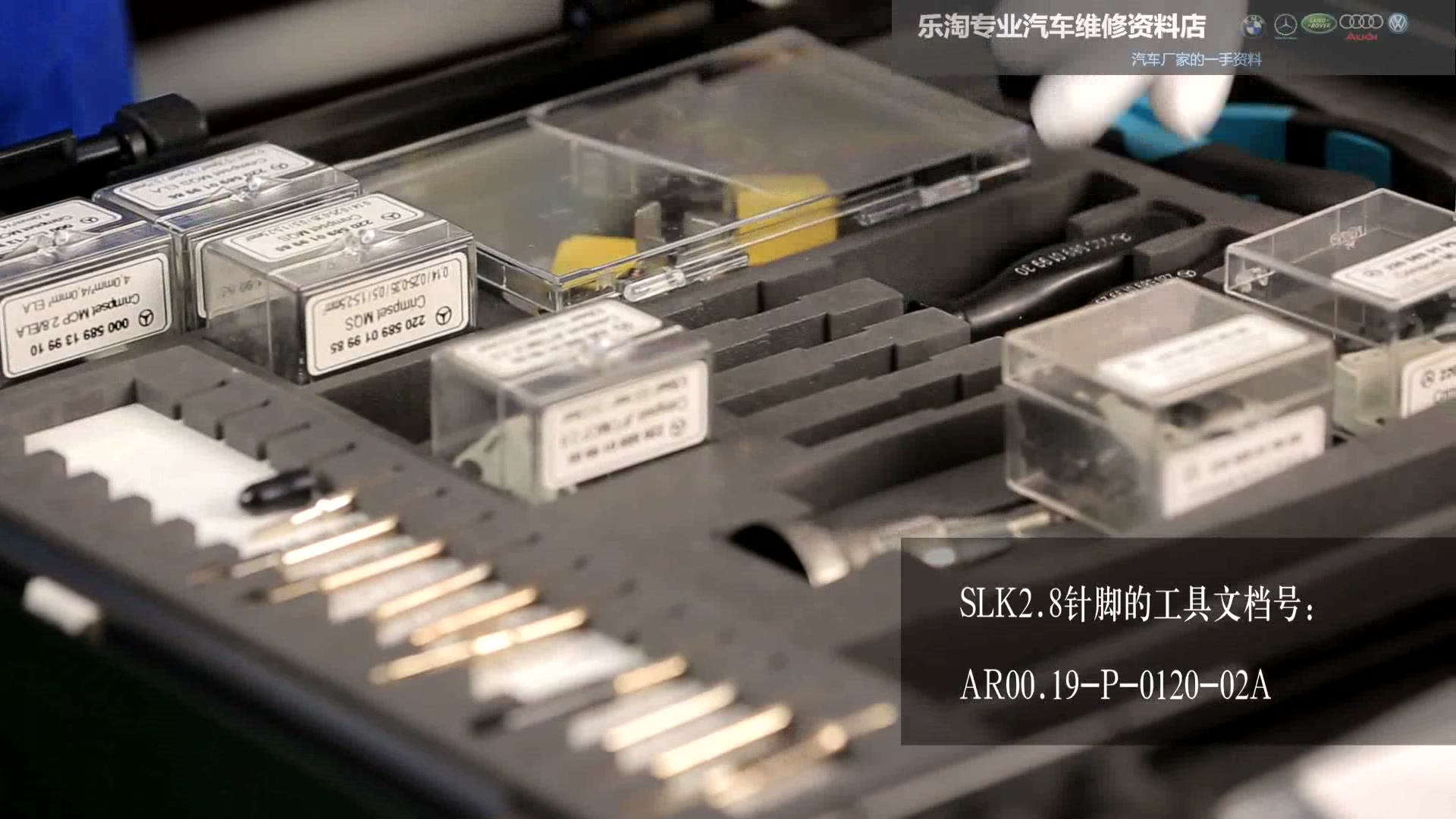

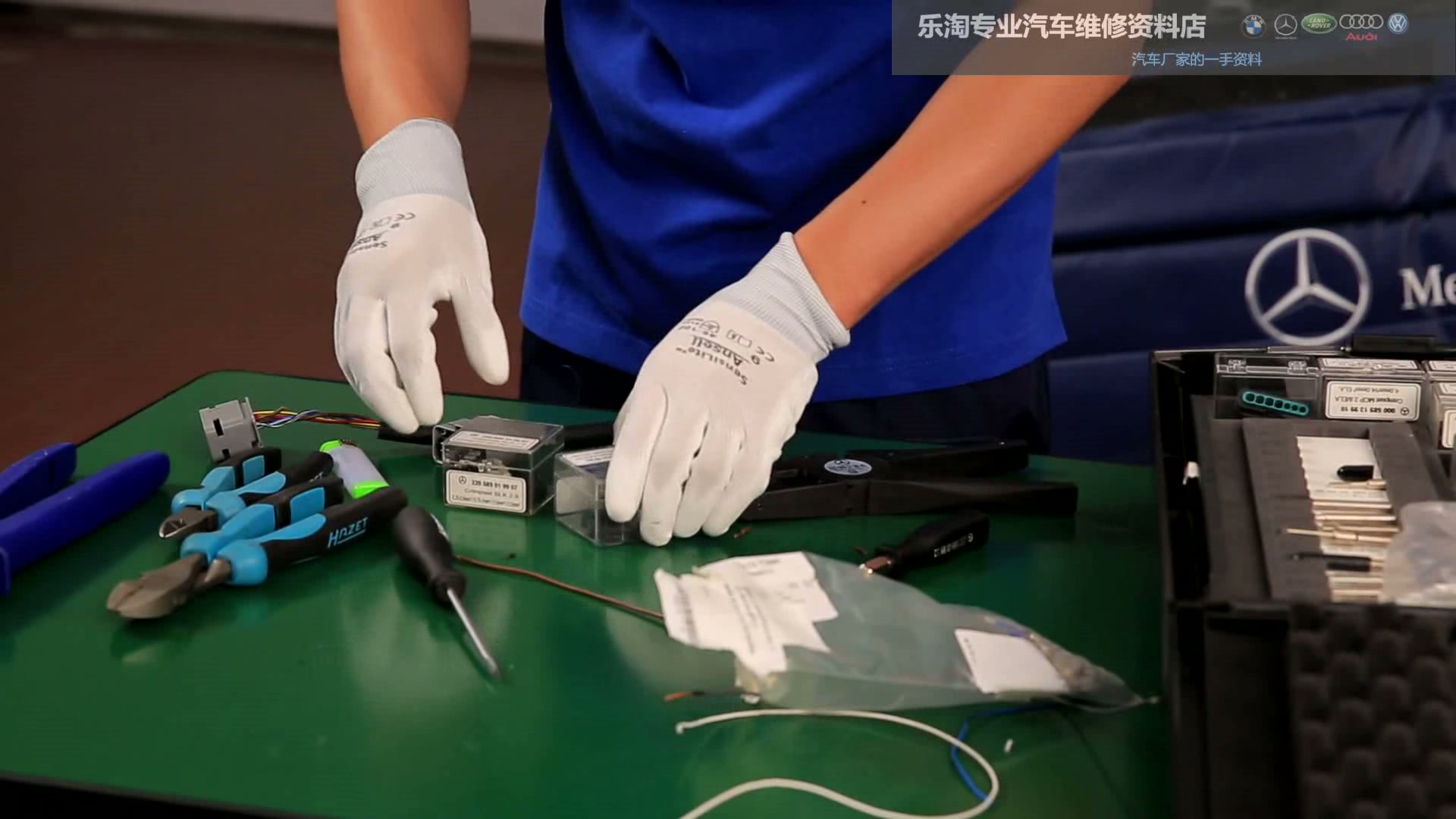

八、按插接器和线径选择原厂维修件与工具

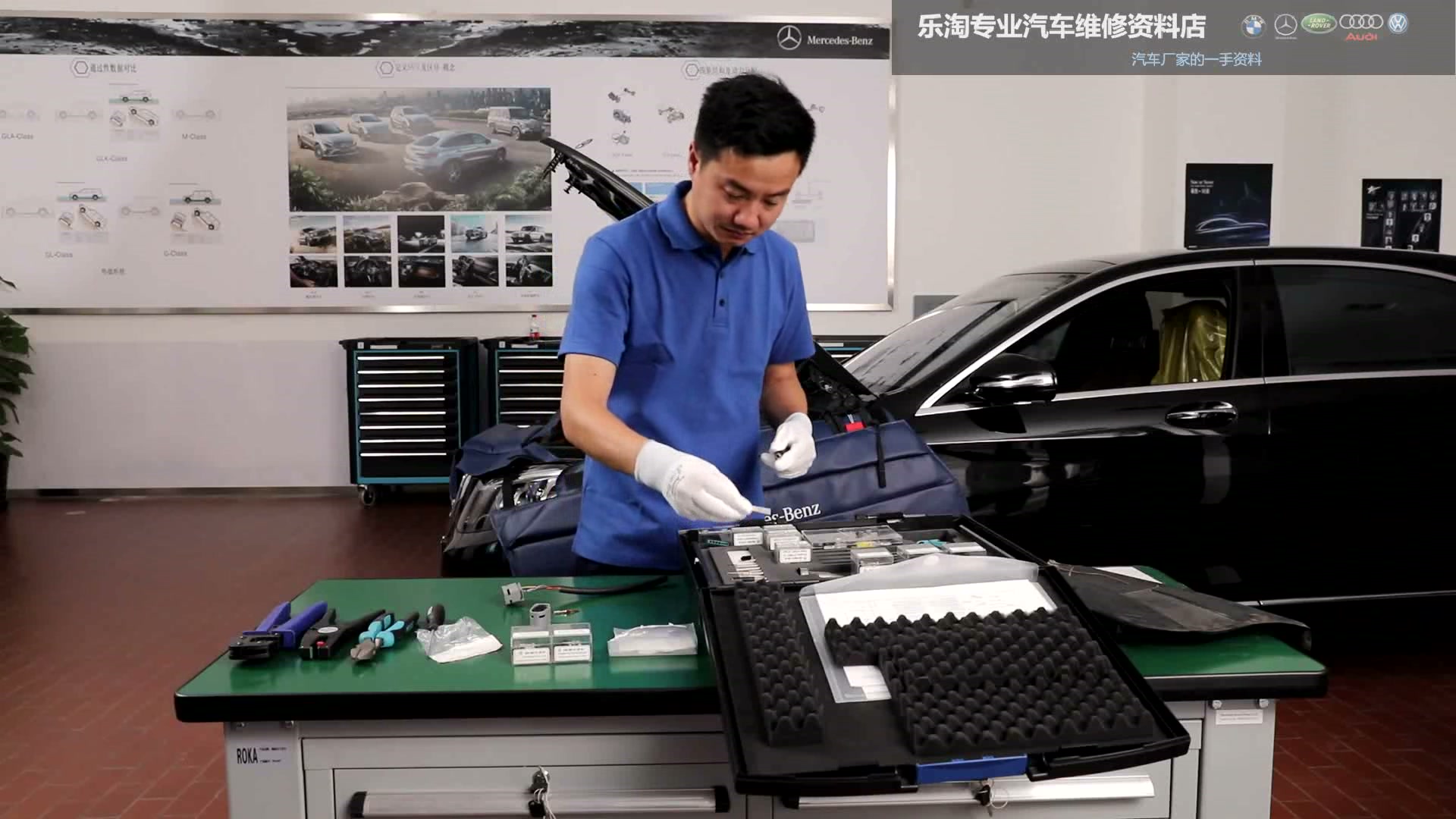

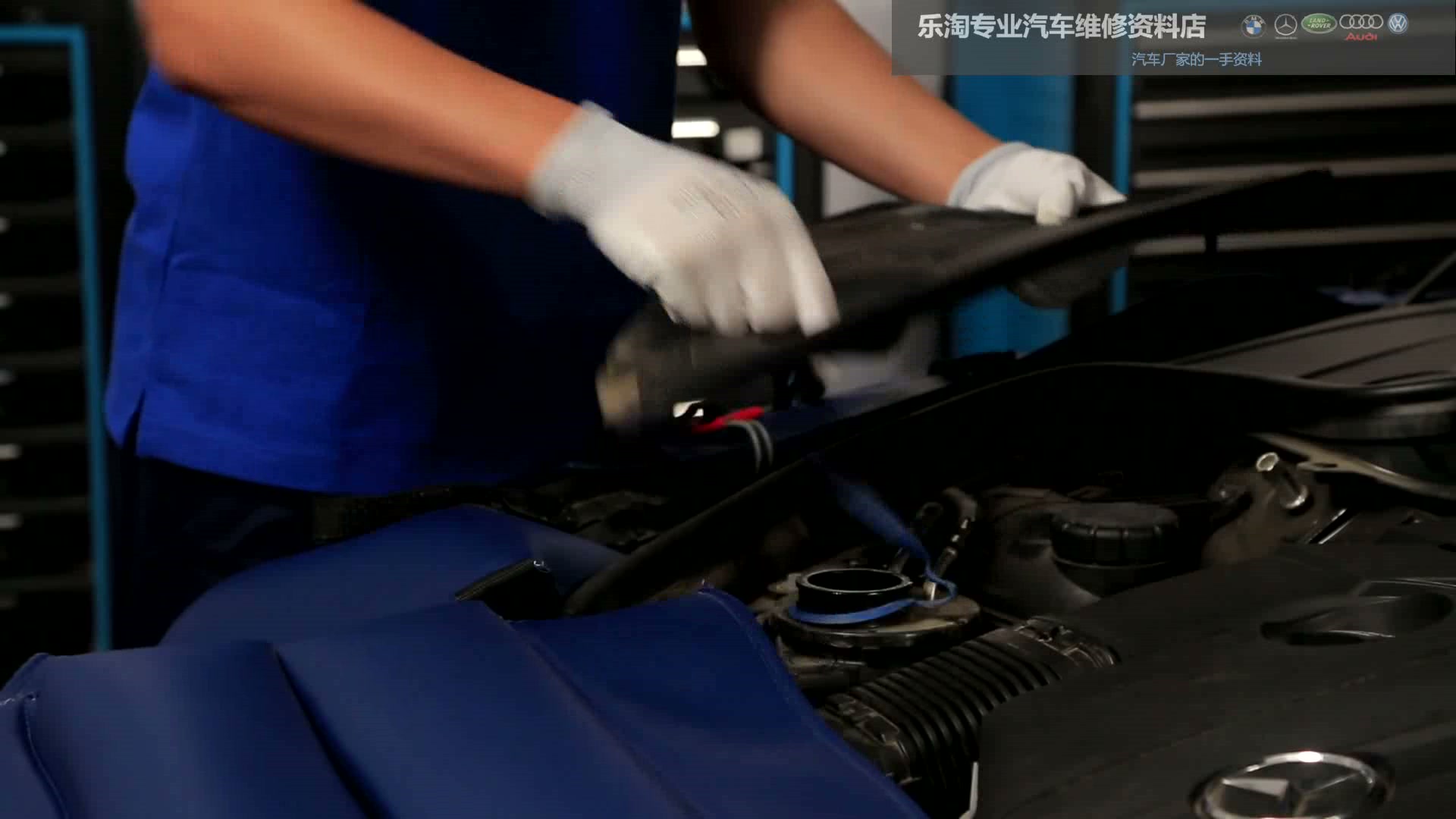

原视频从车辆线束定位、EPC查询到维修箱和压接工具选择，强调端子系列、线径、密封结构及工具必须匹配。拆线前记录插脚位置和颜色，隔离电源并确认该回路允许维修，安全相关或不允许修补的部位按WIS整体更新。

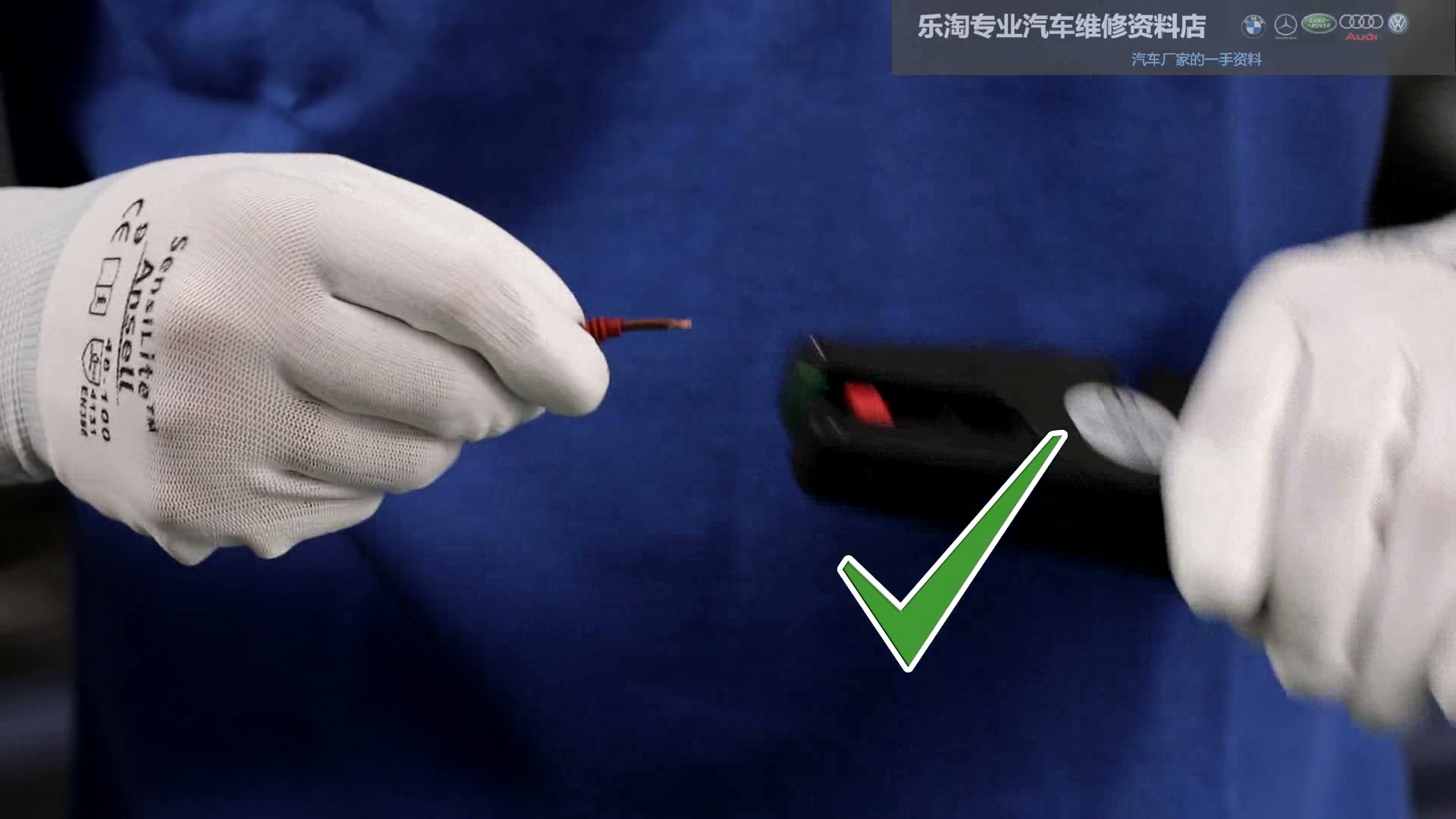

九、正确剥线、压接并恢复密封

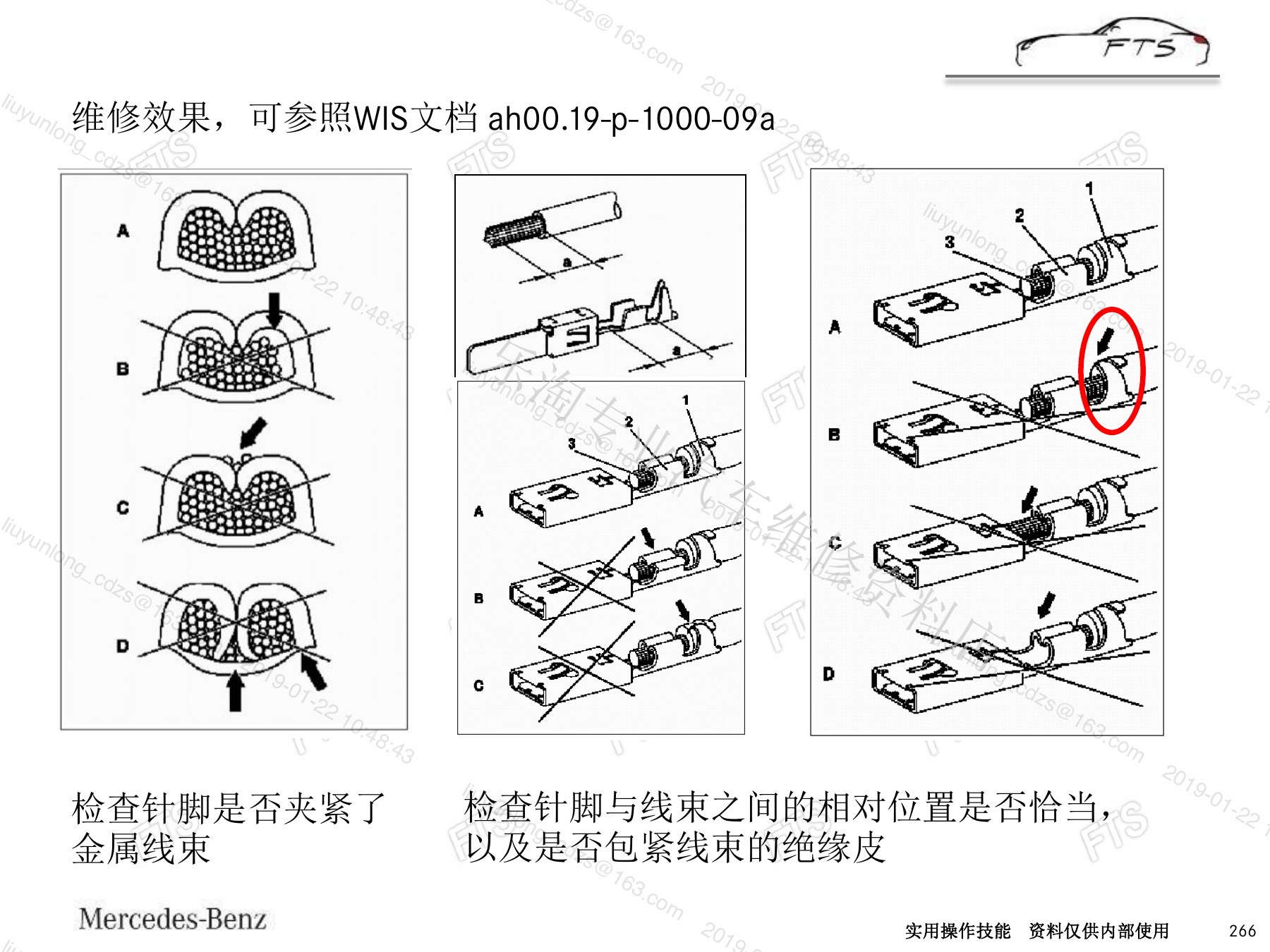

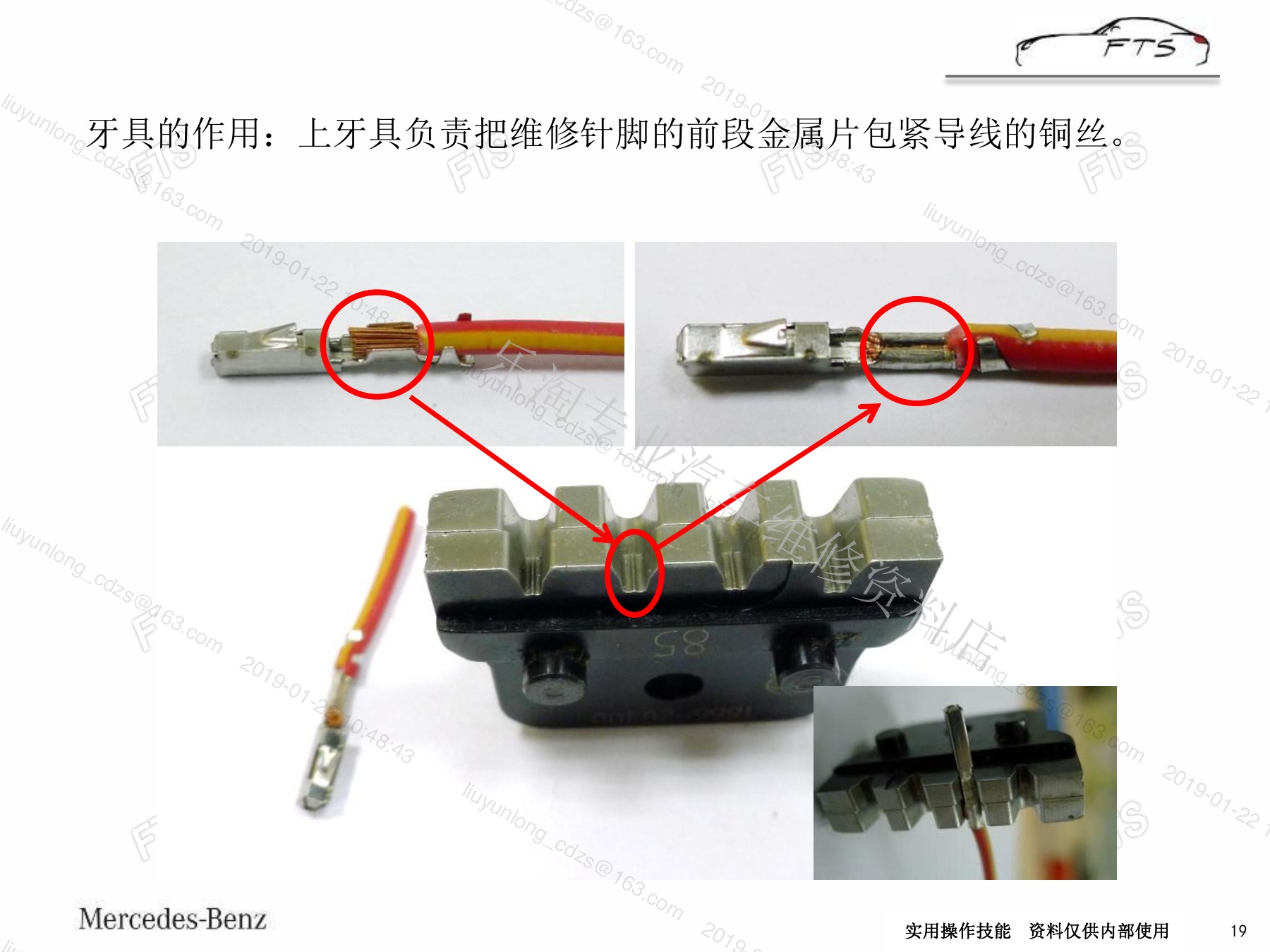

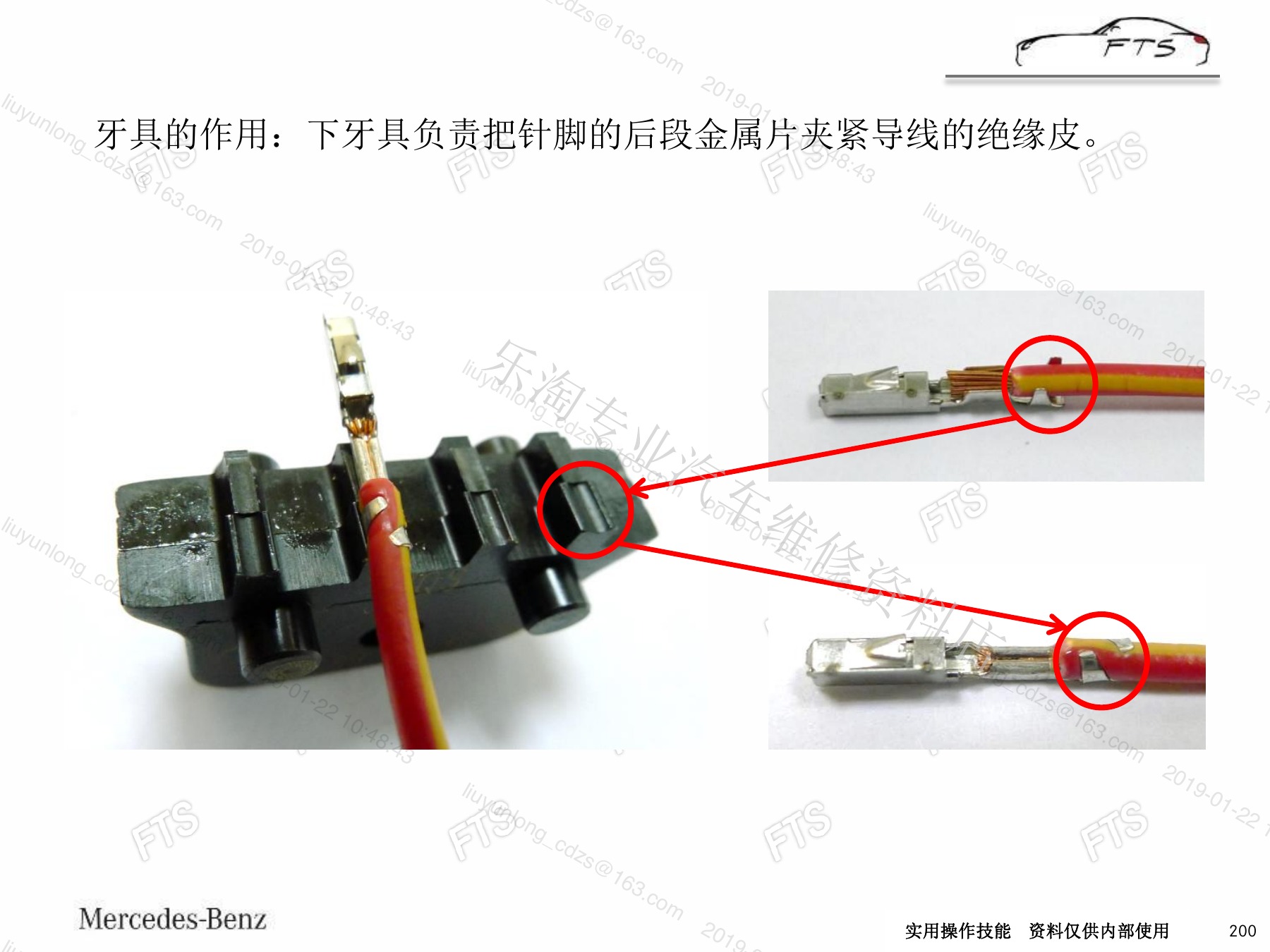

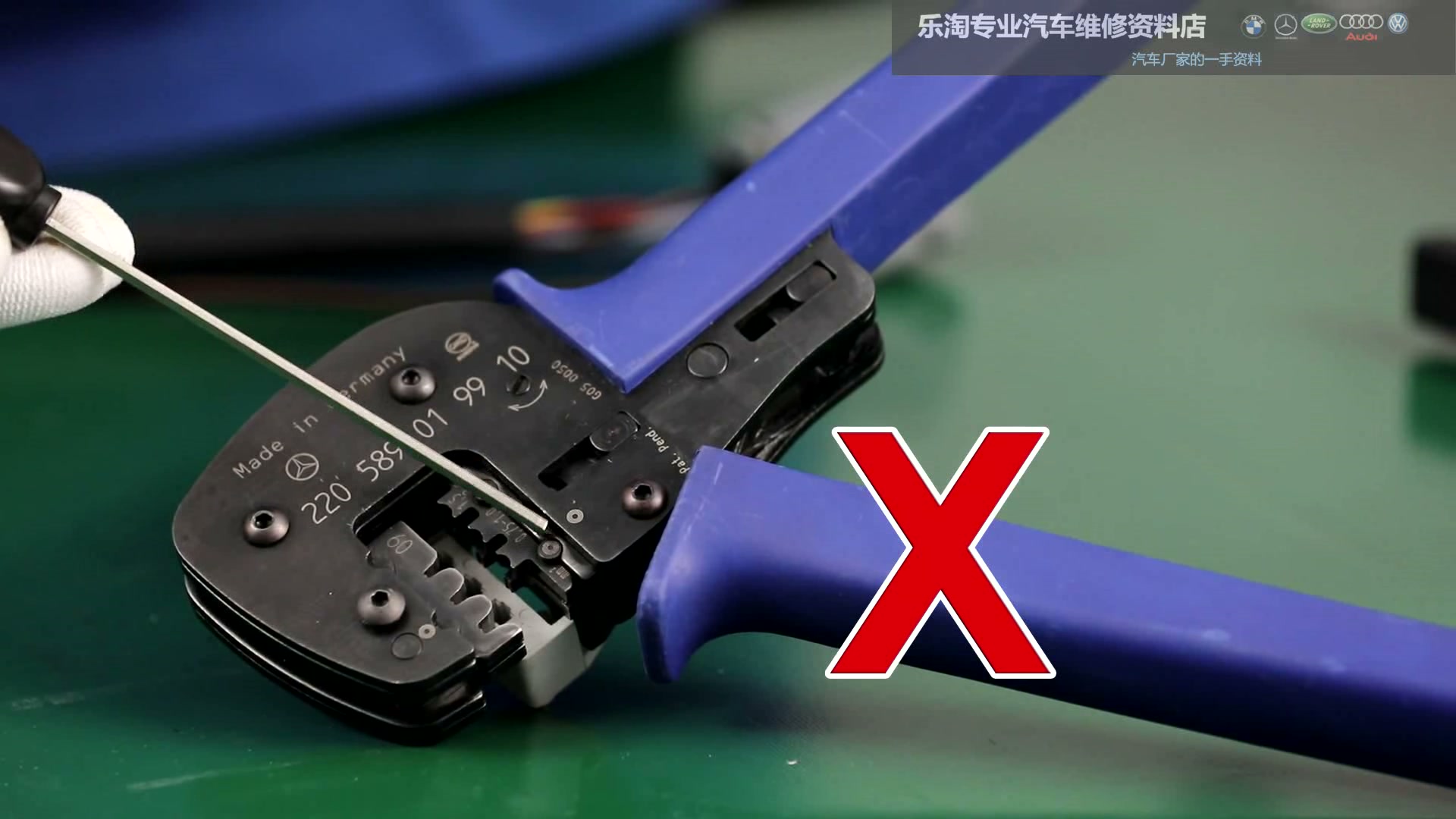

使用规定剥线长度和压接模具，导体压接与绝缘支撑分别落在正确区域，不能用不匹配的通用钳具。完成后检查压接形态和拉力，按结构恢复单线密封、热缩或接头锁止，并把线束固定回原走向。

十、负载验证并防止接触电阻发热

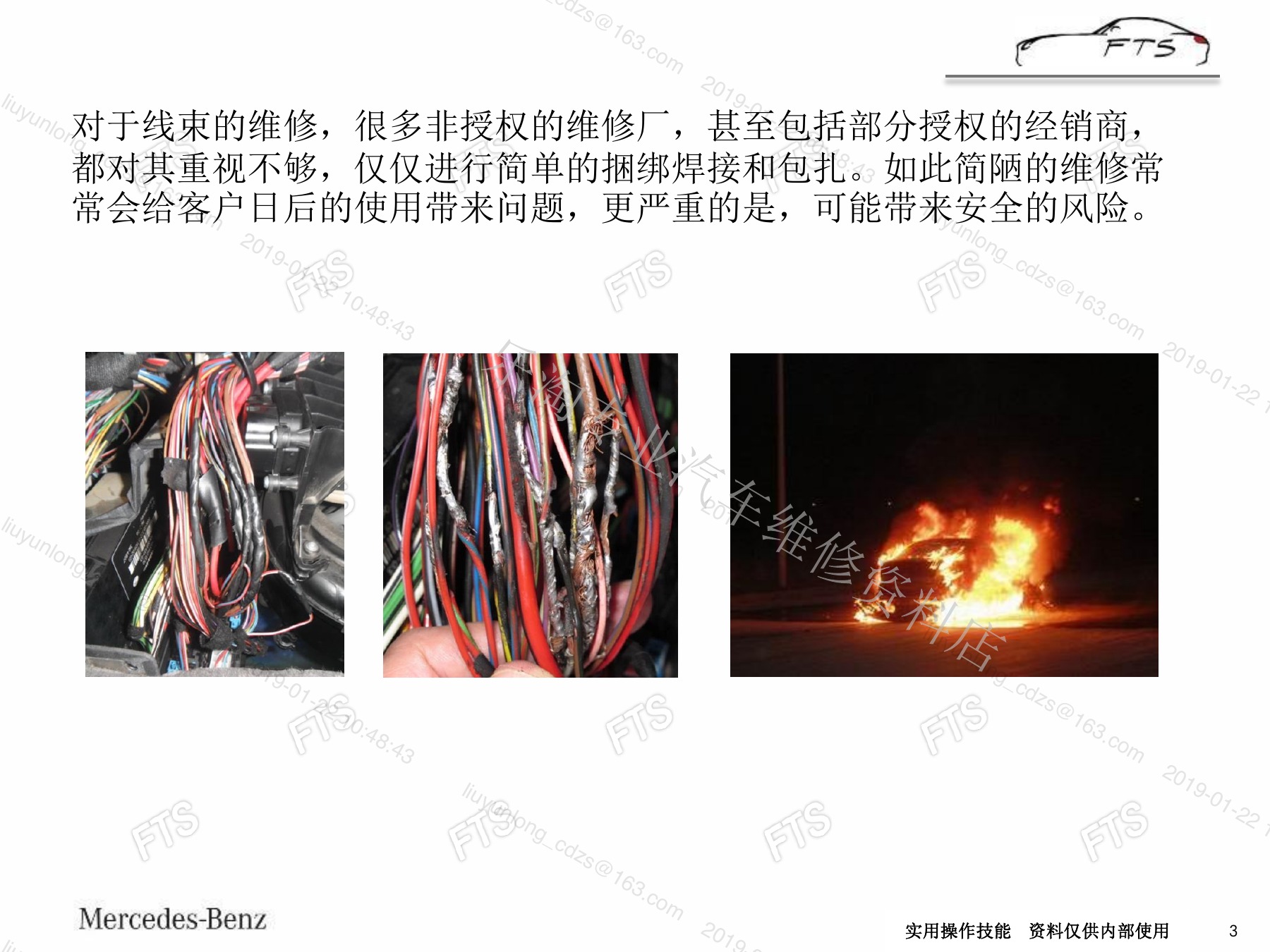

视频以线束过热损坏画面强调错误压接的风险。维修后不仅检查导通，还应在回路工作状态下进行电压降或负载验证，确认端子无松动、发热和间歇中断，并完成故障码与功能复核。

十一、完整操作视频：线束插脚维修

完整视频展示线束插脚识别、维修件和工具选择、端子退装、剥线压接以及维修后的检查过程。开始操作前，应先根据插接器结构、端子系列和导线截面积核对当前车型的WIS及零件信息。

如果当前浏览器无法播放视频，可使用支持HEVC的新版浏览器或系统播放器查看。
