奔驰AIRMATIC诊断适配器使用：W222线盒连接与针脚测量

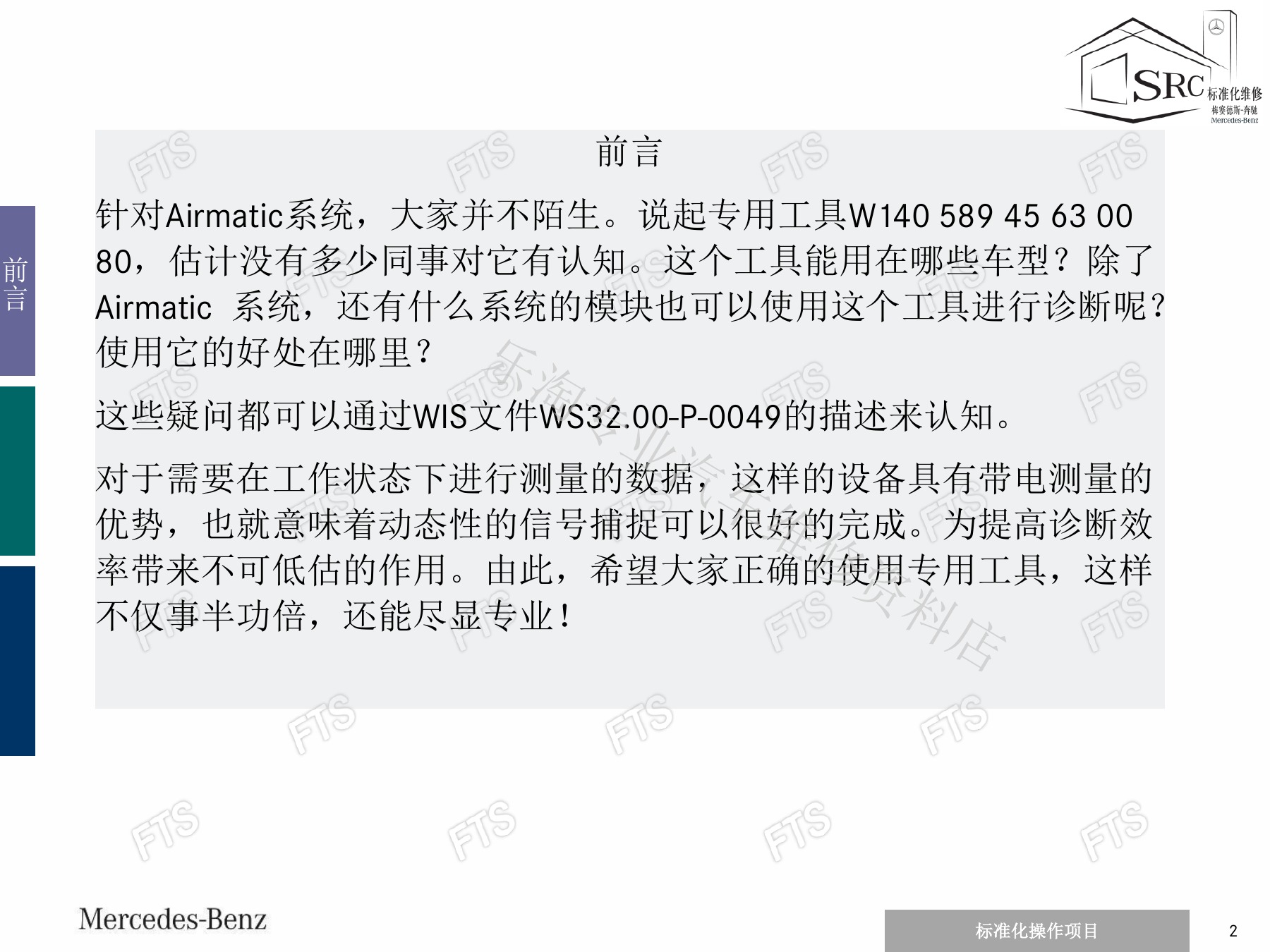

W140 589 45 63 00诊断适配器用于把AIRMATIC控制单元的多个插头引出到126针线盒，支持控制单元带电状态下的动态测量。资料以W222为例，同时说明该工具在部分ESP、ABS、ETS、ASR和ABC系统上的适用范围，但每次使用前都必须查对应WIS文件。

一、先确认专用工具适用范围

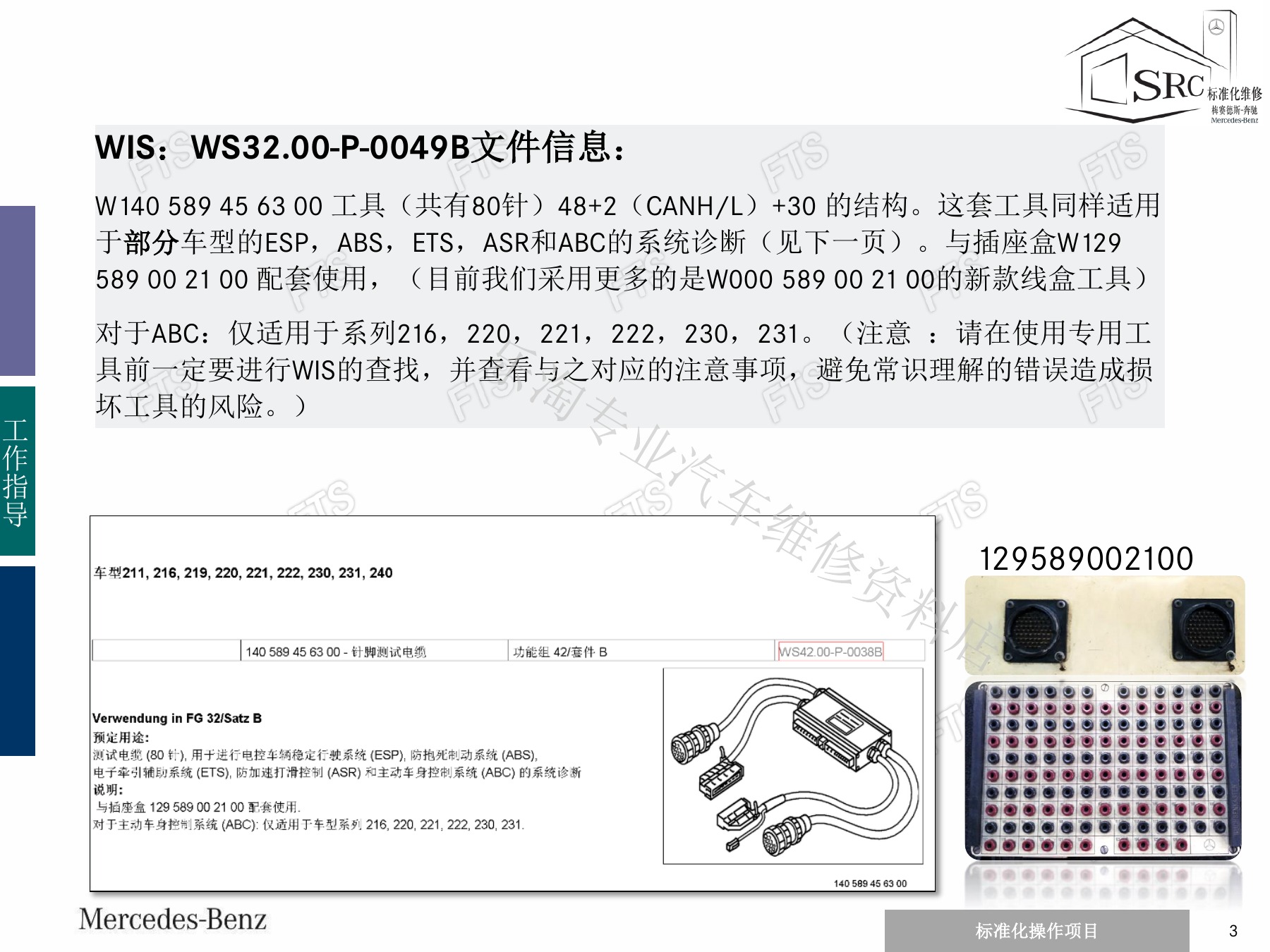

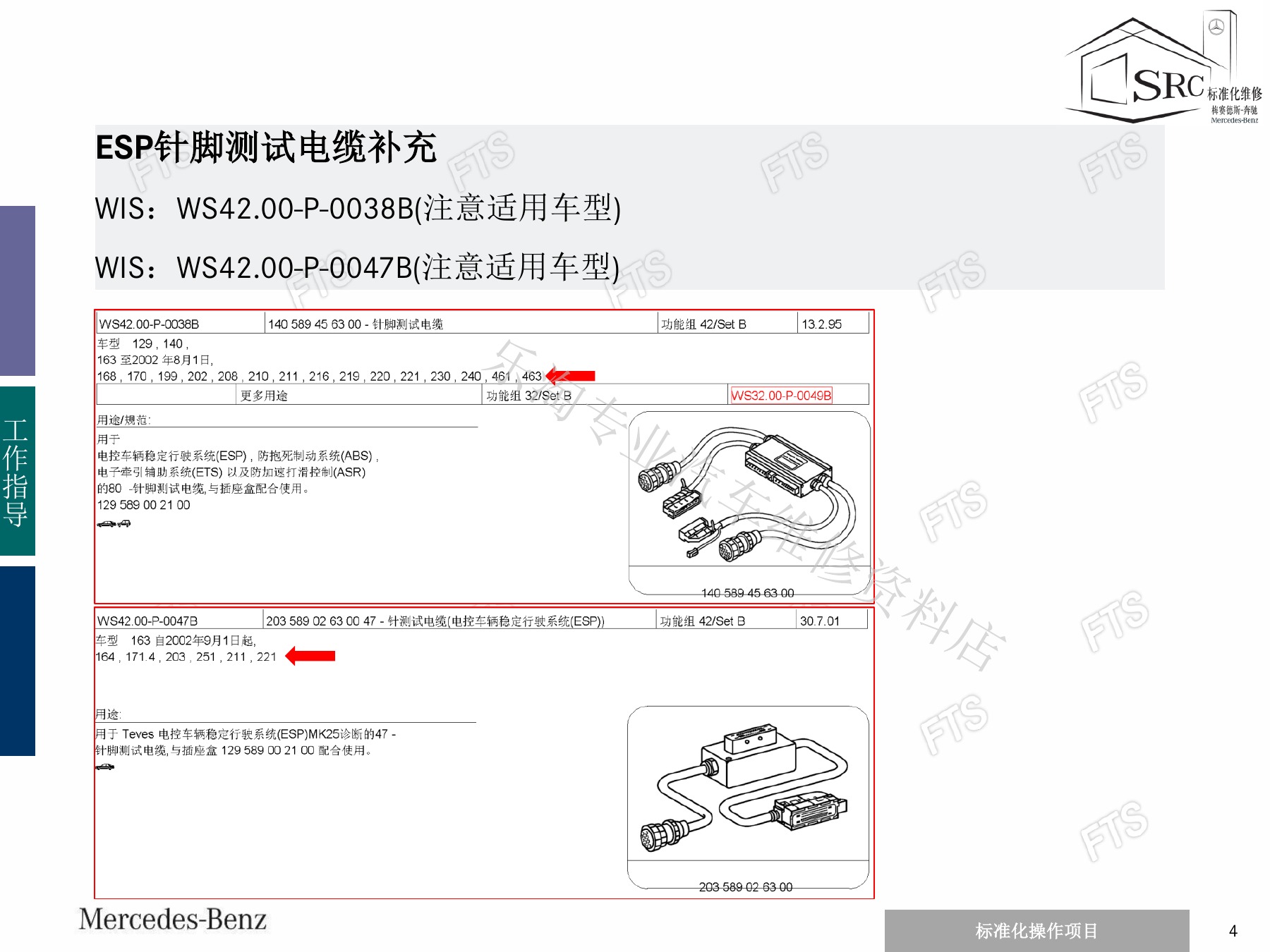

课件引用WS32.00-P-0049B，并提示ABC只适用于资料列出的部分系列；ESP相关还需查WS42组对应文件。专用工具外形能够连接并不代表车型适用，必须先通过车型、控制单元和WIS说明确认。

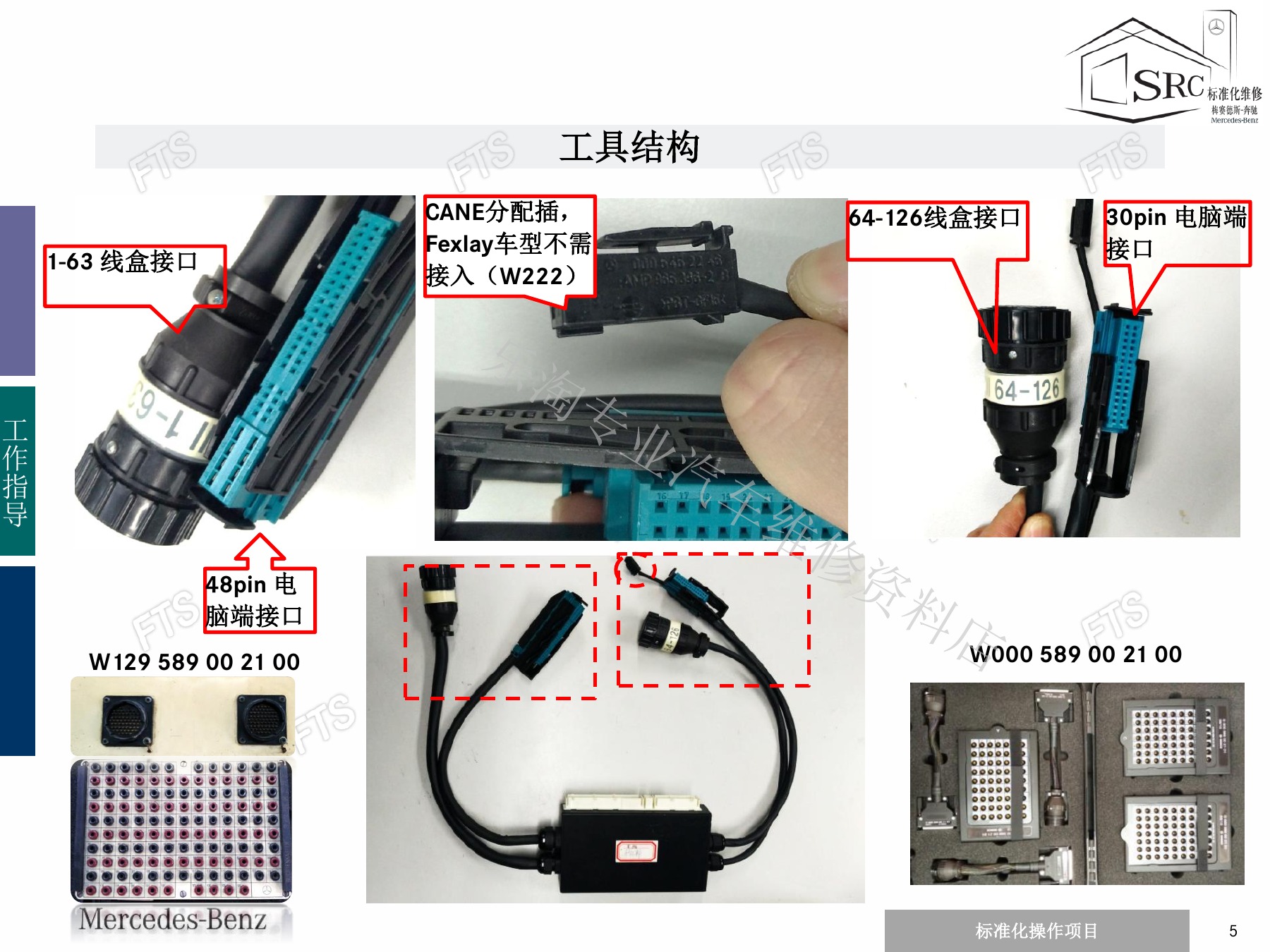

二、80针工具如何分到126针线盒

工具由48针控制单元接口、30针控制单元接口、CAN分配插以及1-63、64-126两组线盒接口构成，并配合W129 589 00 21 00或较新的W000 589 00 21 00线盒。W222 FlexRay配置下，资料标注的CAN接口可能不接入。

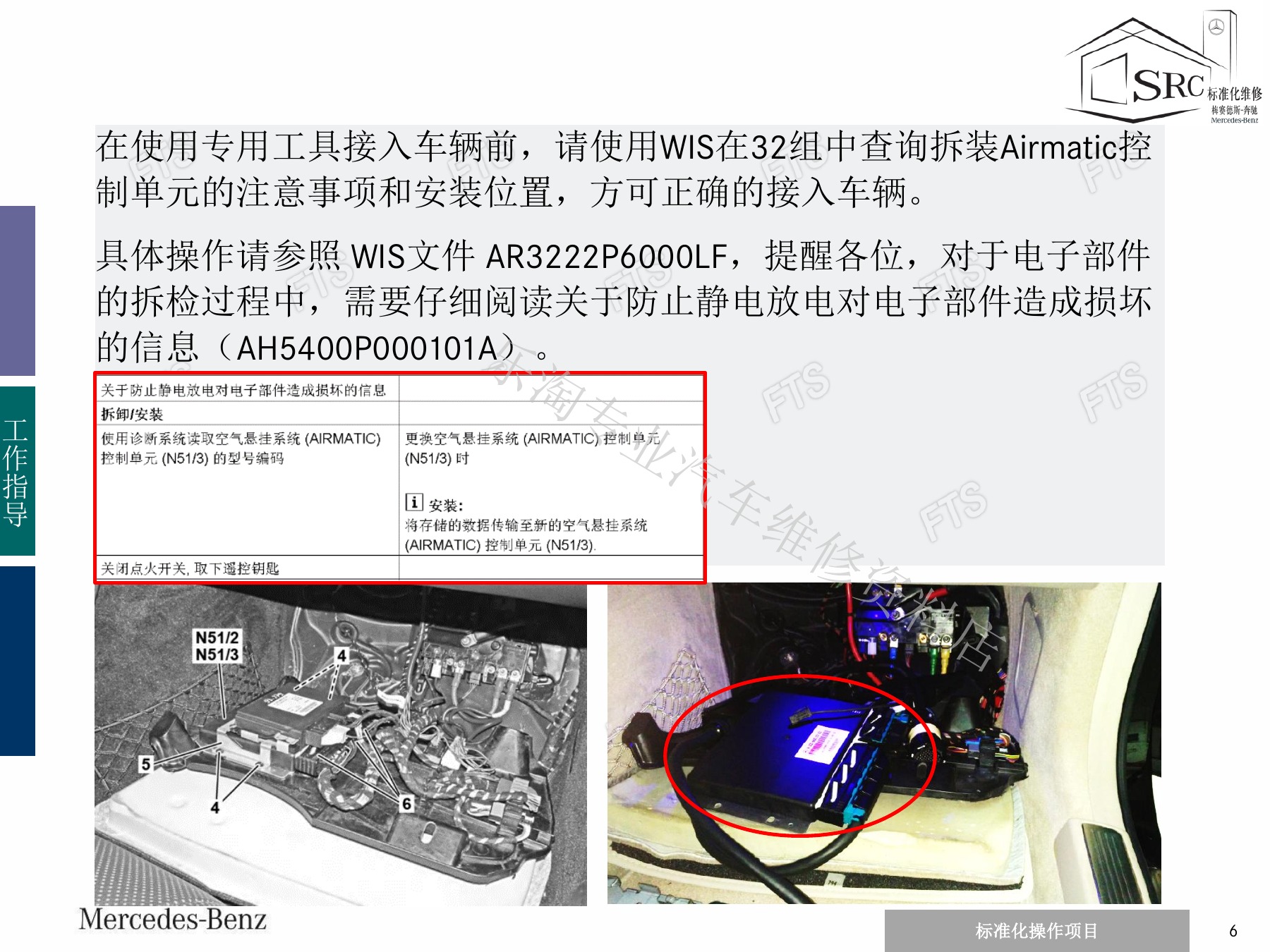

三、接入车辆前先查位置与静电要求

接线前先在WIS 32组确认控制单元安装位置、拆装方法和电子部件静电防护信息。关闭点火并按流程等待后再拆插头，不能在控制单元带电时随意插拔适配器。

四、控制单元插头与线盒的连接

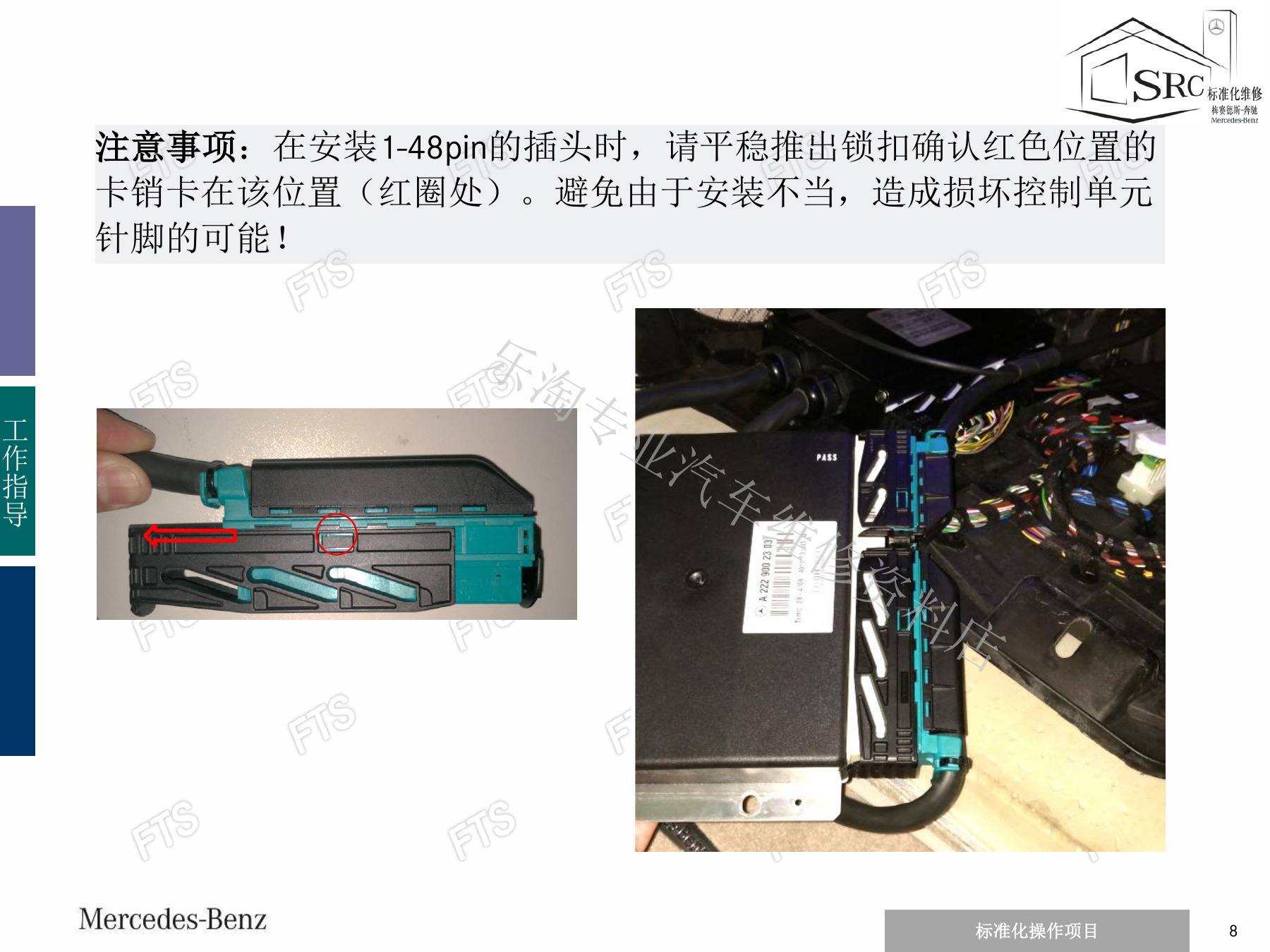

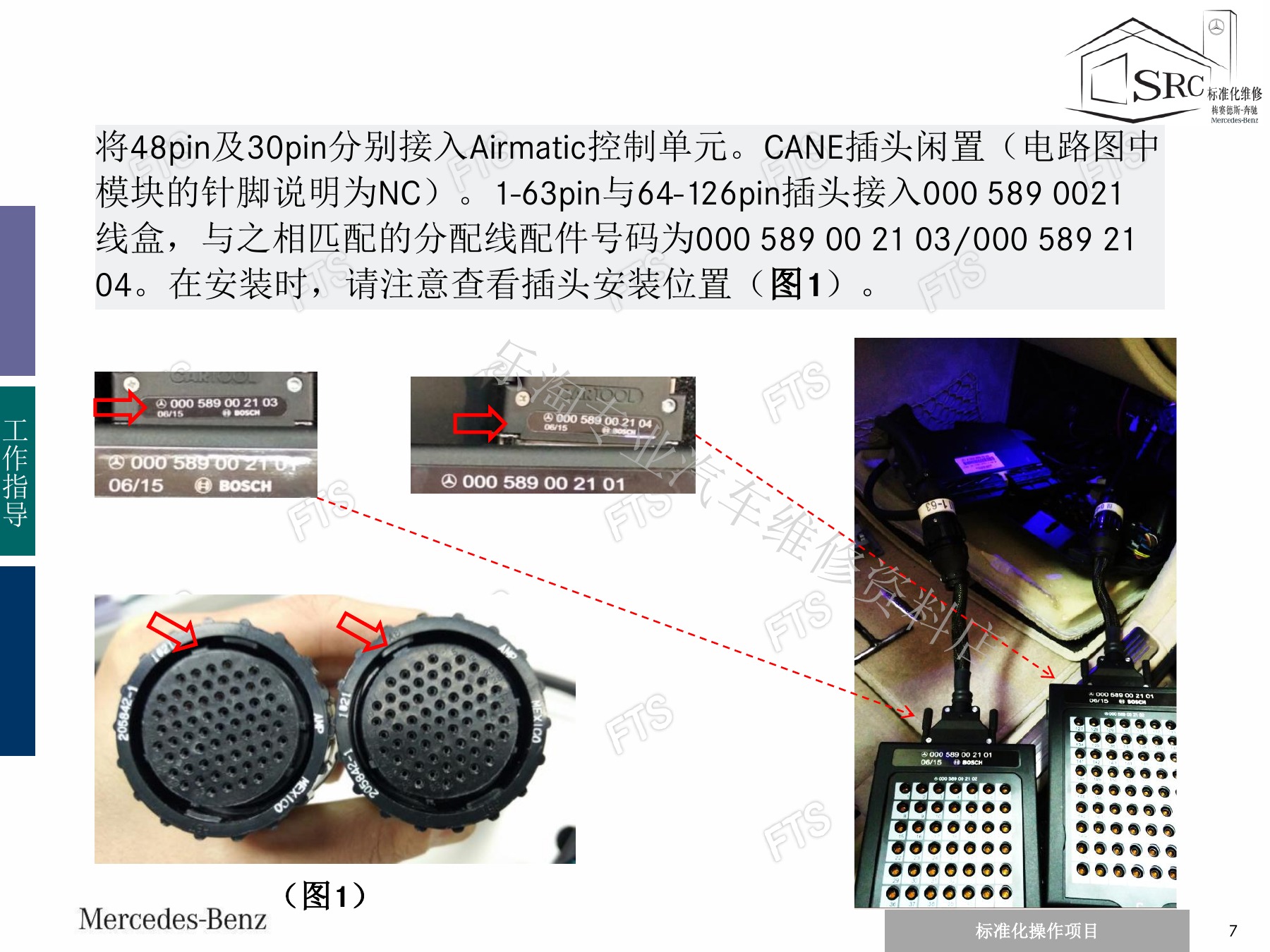

48针和30针分别接入AIRMATIC控制单元，1-63与64-126接口接入线盒。安装1-48针插头时应平稳推出锁扣并确认卡销到位；强行压入或锁扣未就位可能弯曲控制单元针脚。

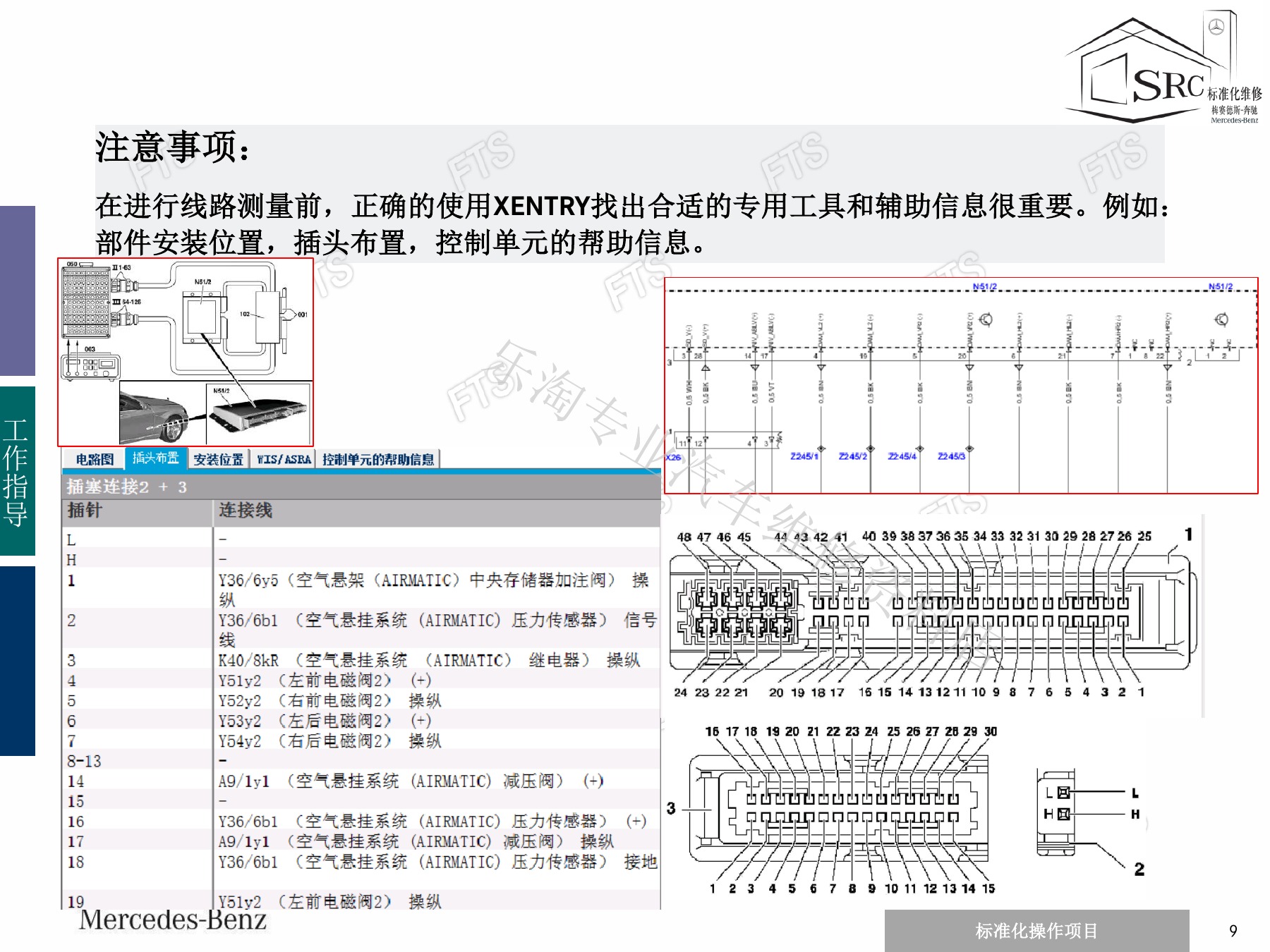

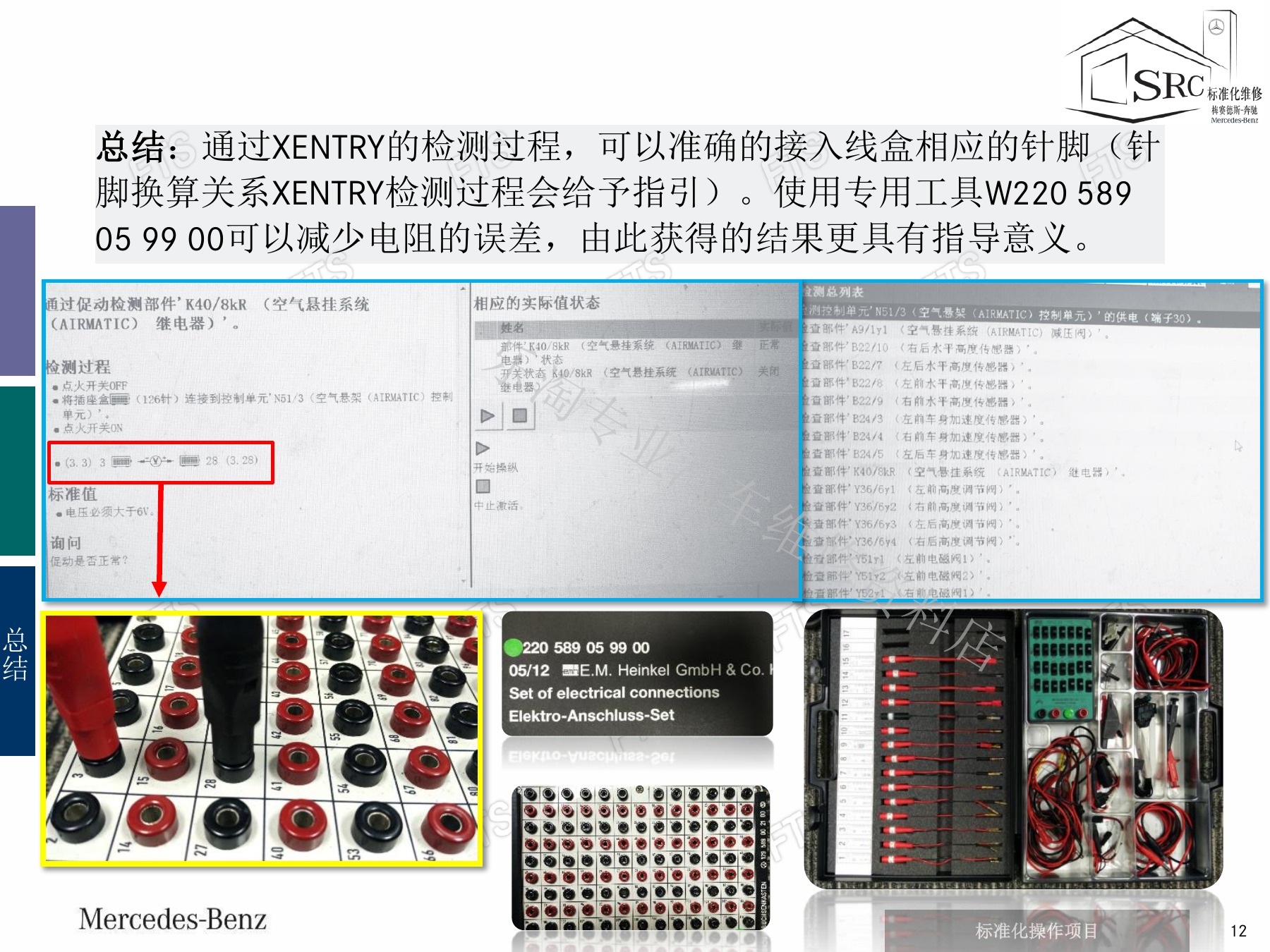

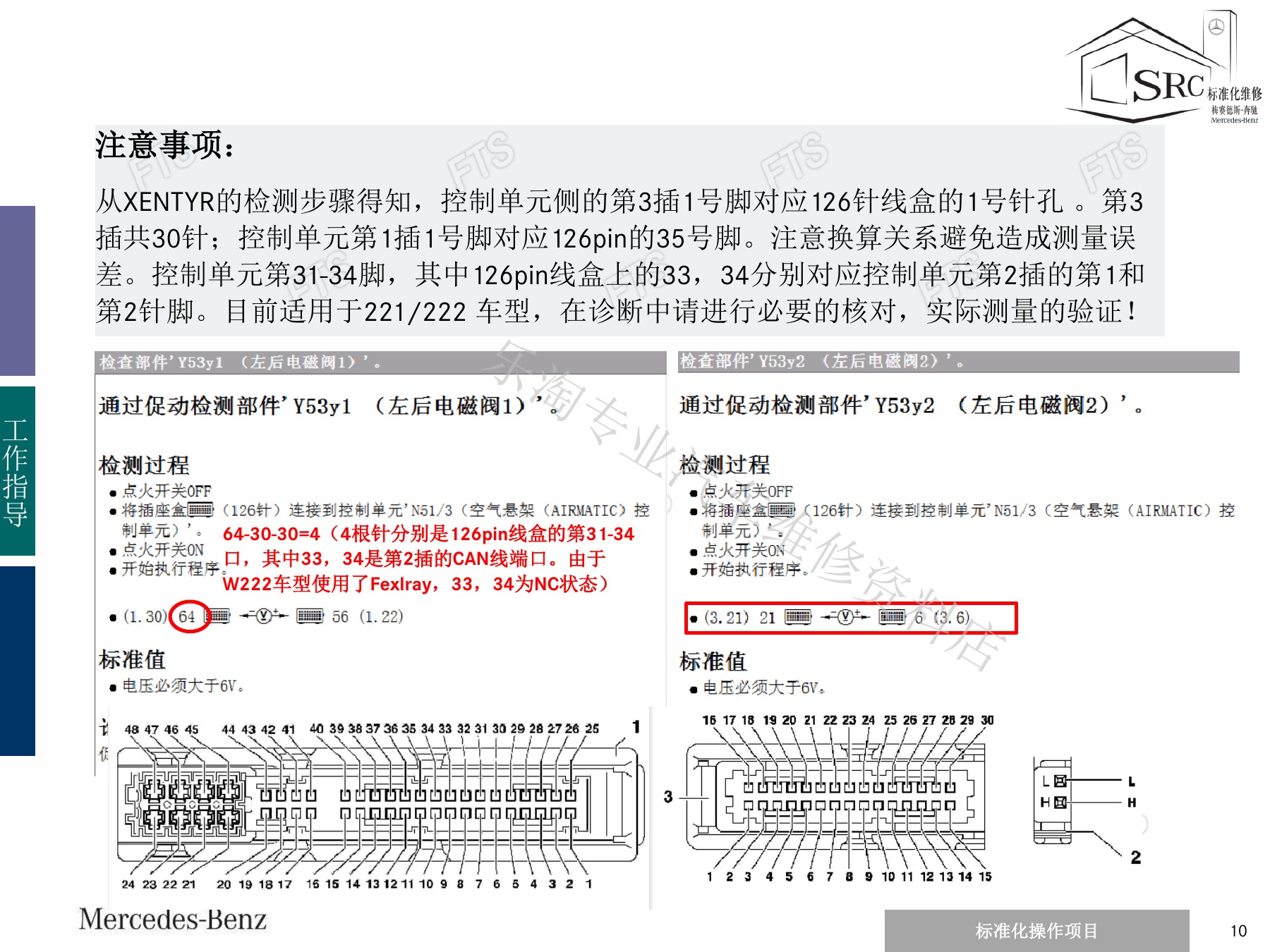

五、针脚换算必须由Xentry和电路图确认

控制单元不同插头的编号不会自动等于线盒孔号。资料给出W221/W222示例及CAN/NC差异，但这类换算只能用于理解工具结构；实际测量要以当前车辆的Xentry测试步骤、电路图和插头布置为准。

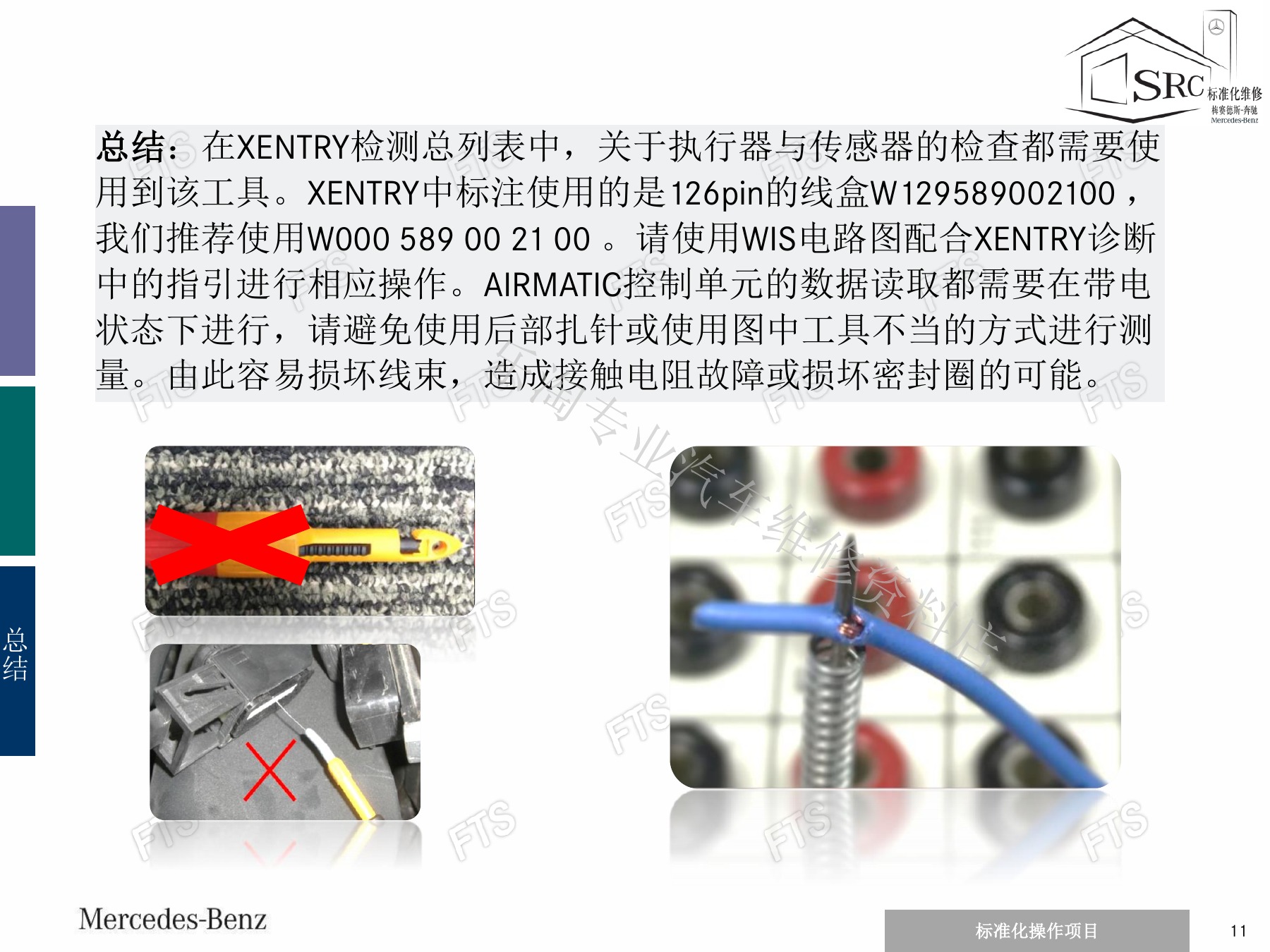

六、为什么不能从线束后部扎针

适配器和辅助线的目的，是在不破坏端子密封与线束的前提下取得带载数据。后部扎针、用不匹配探针硬插或直接短接可能造成接触电阻、密封损坏和后续间歇故障。按Xentry指定孔位接入并使用匹配辅助线，测量结果才具有可重复性。
