奔驰WIS维修资料系统使用：车辆识别、文档检索与电路图阅读

WIS是奔驰车间维修资料系统。资料中的界面与入口属于课件编写时期，当前系统名称、登录方式和菜单可能已经变化，但车辆识别、文档有效性、功能组、信息类型、文档编号和电路图链接这些检索方法仍然值得保留。使用时应以当前授权系统为准。

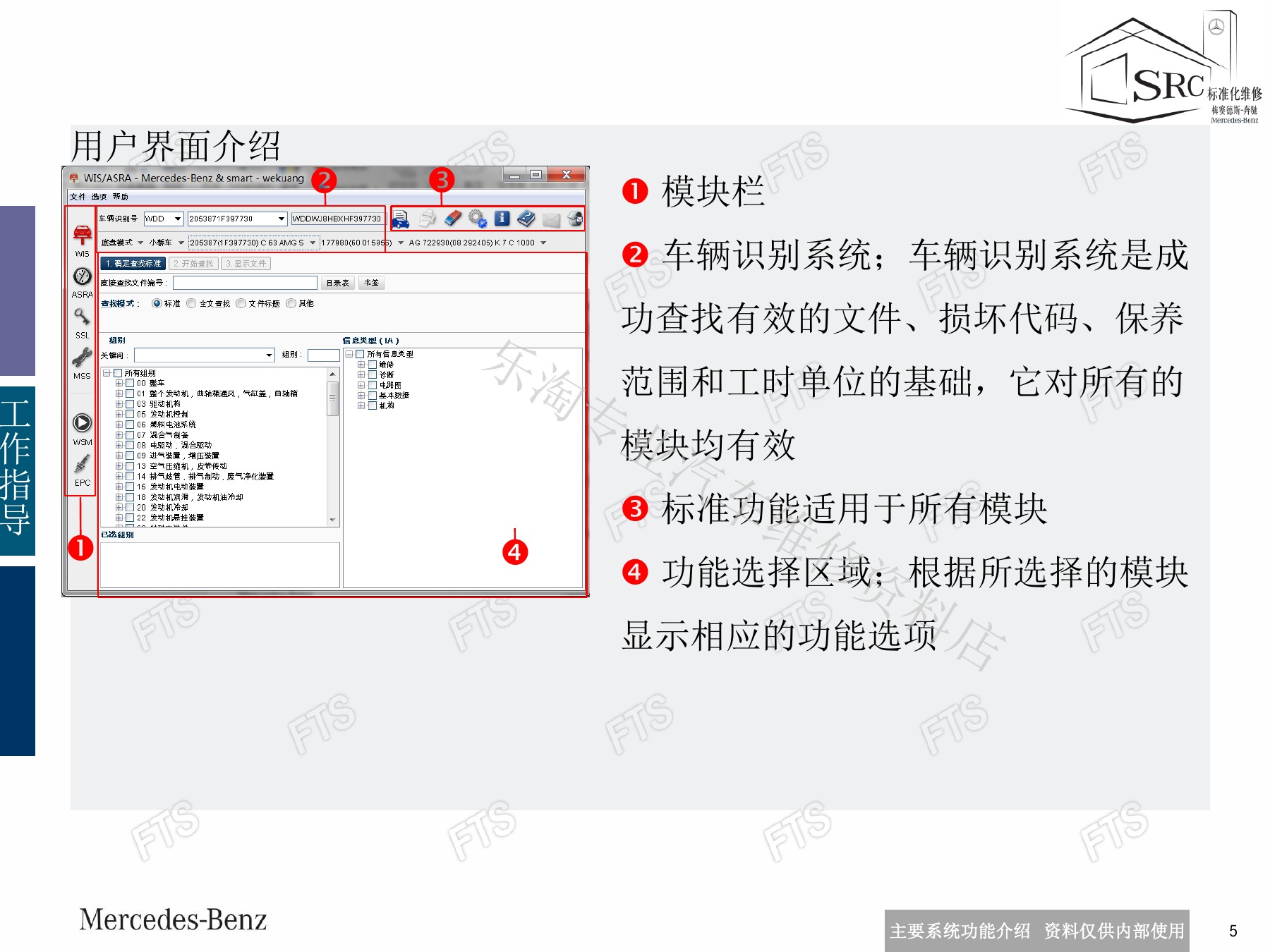

一、语言、车辆识别和功能区

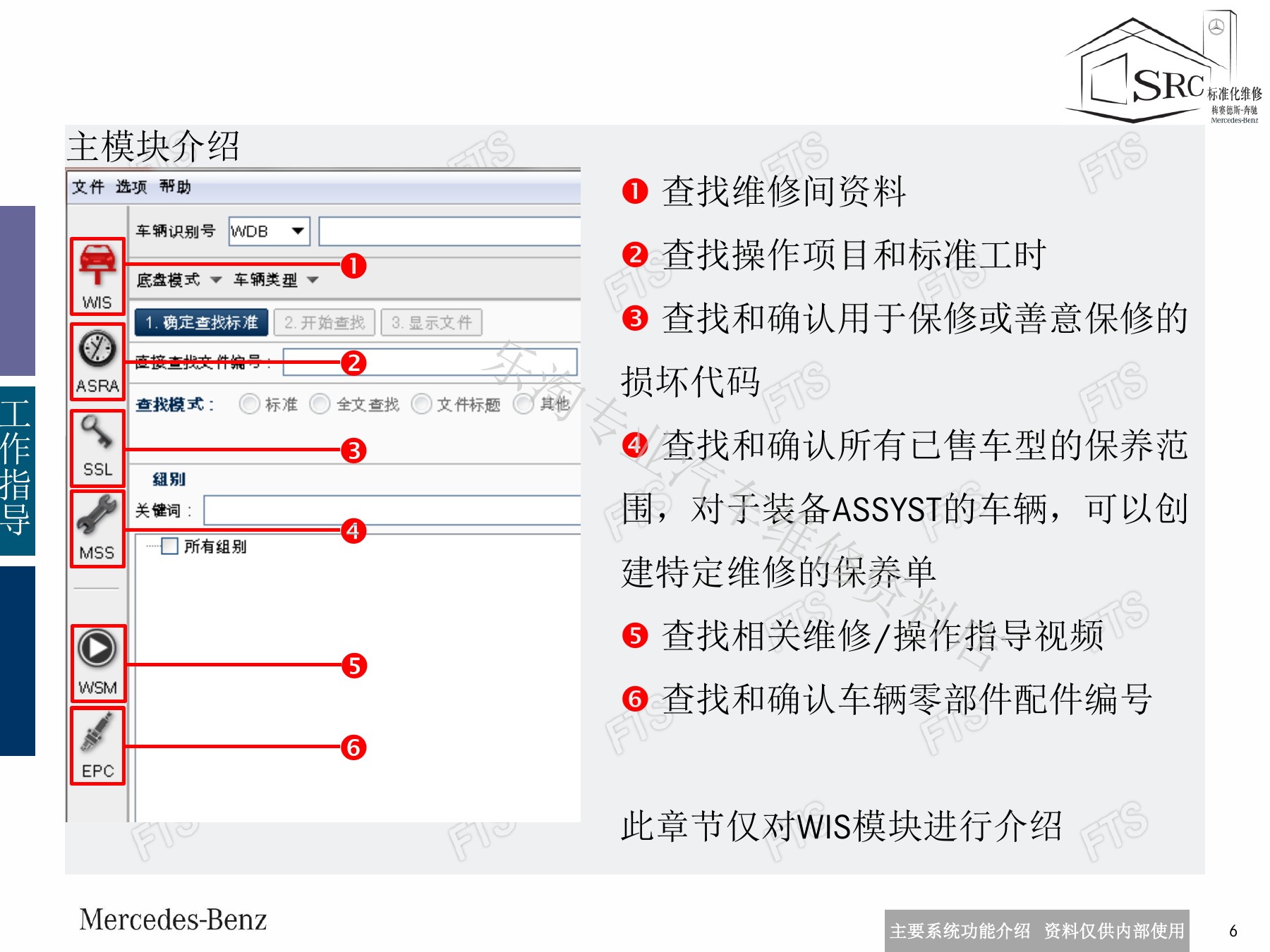

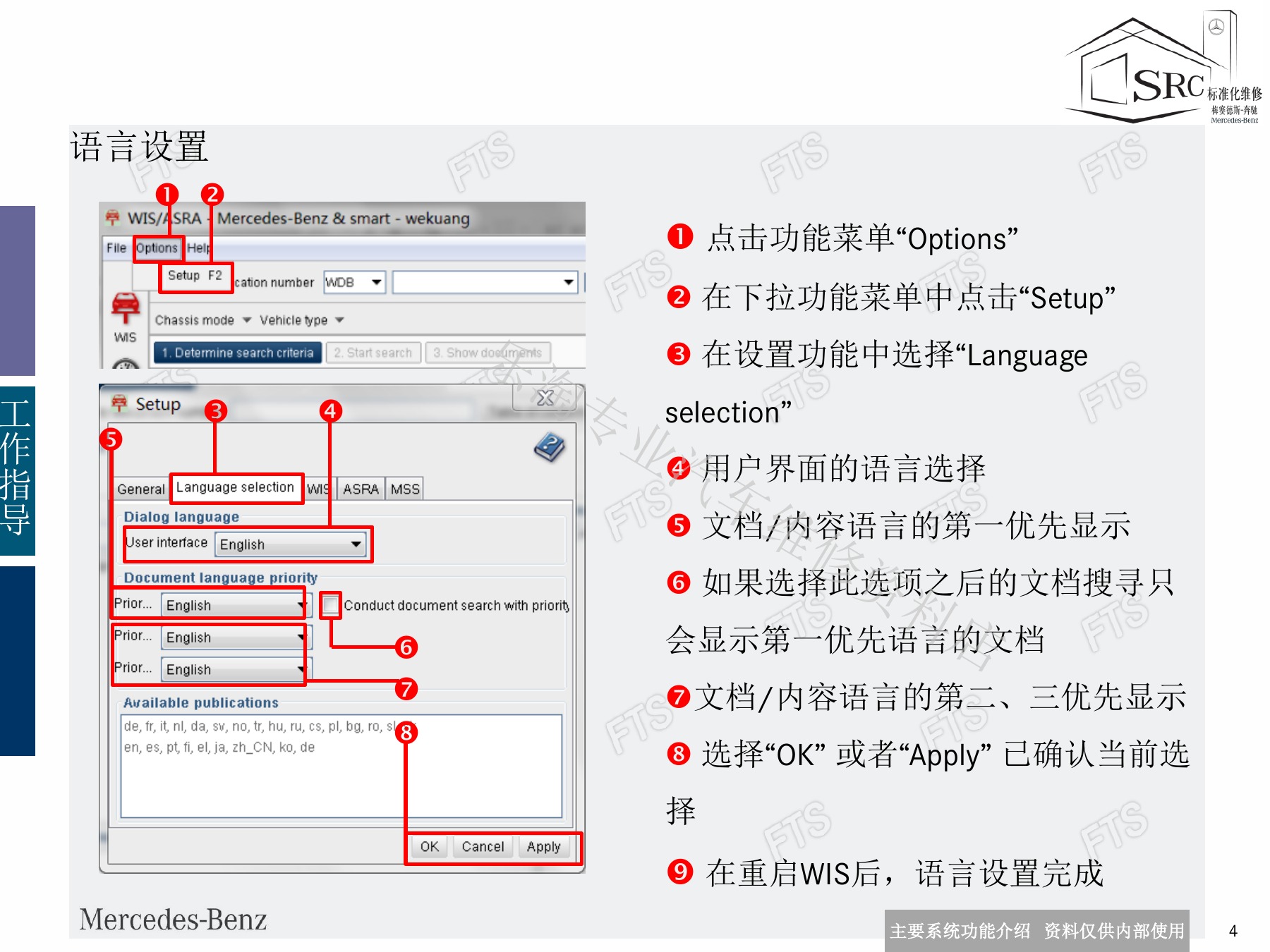

界面语言与文档语言可以分别设置。主界面由模块栏、车辆识别、标准功能区和功能选择区组成；维修资料、工时、损坏代码、保养范围、操作视频及配件查询分别有对应模块，不能在错误模块中用同一关键词盲查。

二、优先用VIN确定车辆数据

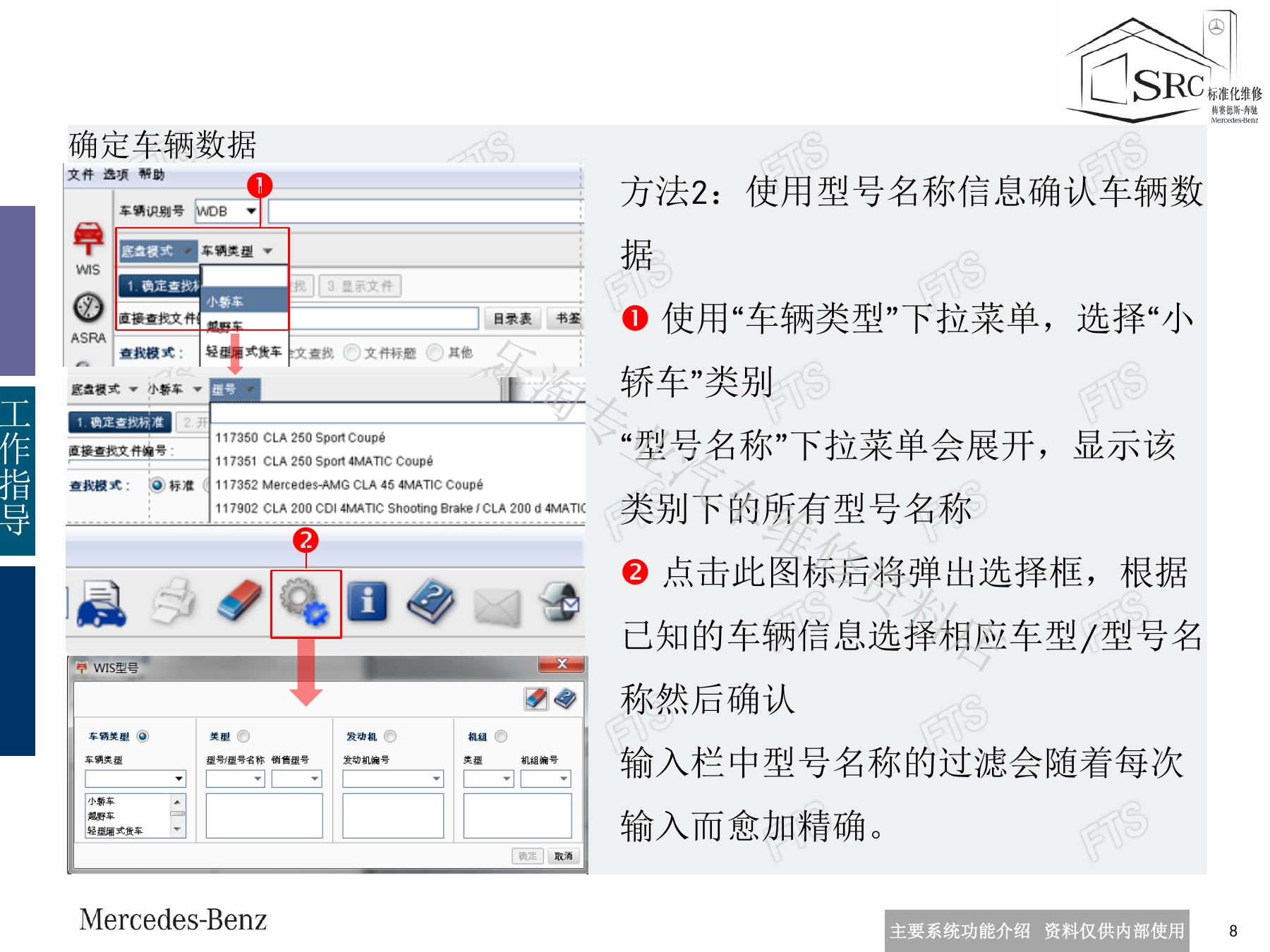

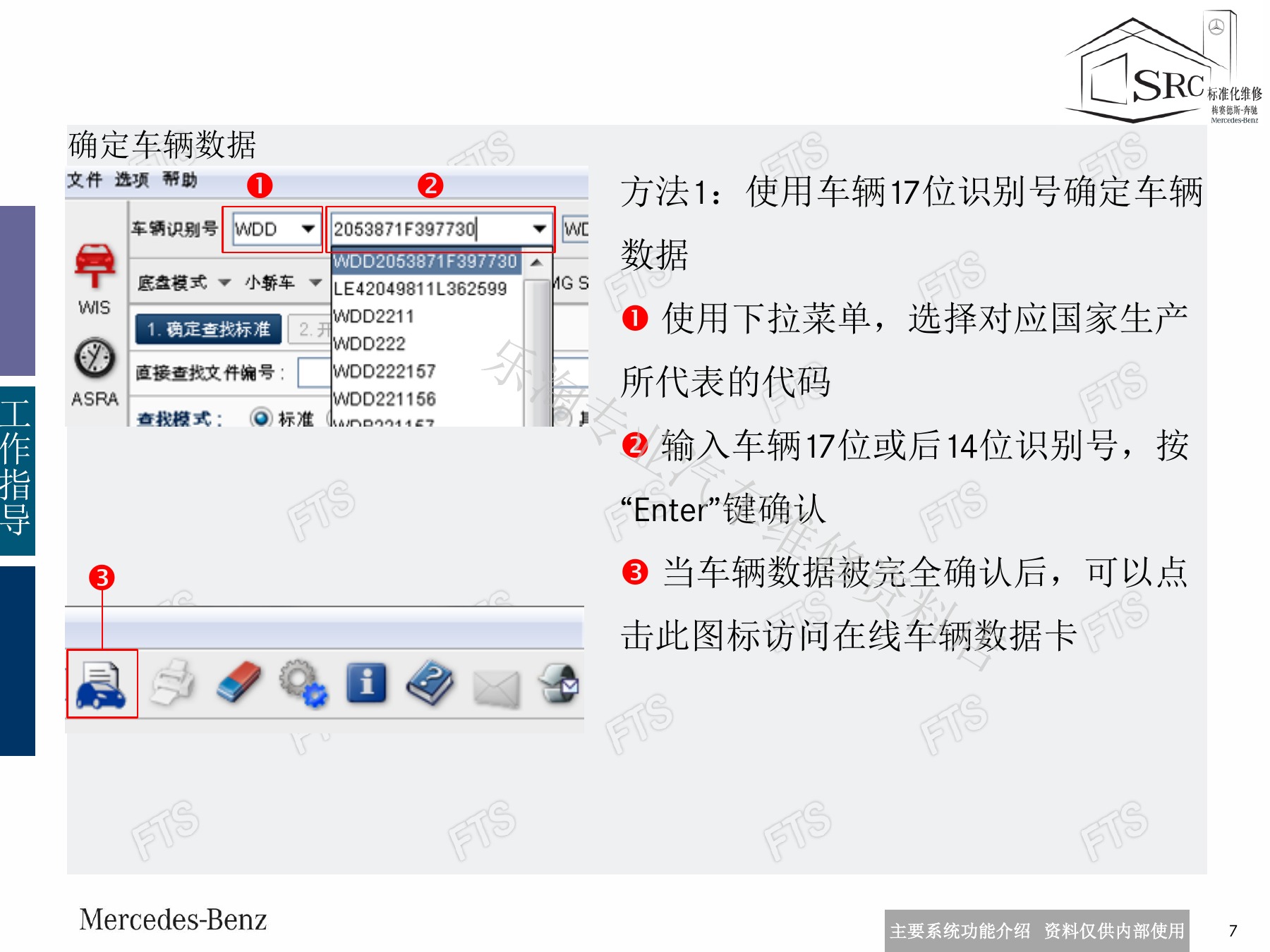

输入17位VIN或资料允许的后14位可以精确确定车辆数据，并访问车辆数据卡；无法取得VIN时才按车辆类别、型号名称等逐级筛选。检索前未确认车辆，会导致同名文件混入不同年款、发动机或配置。

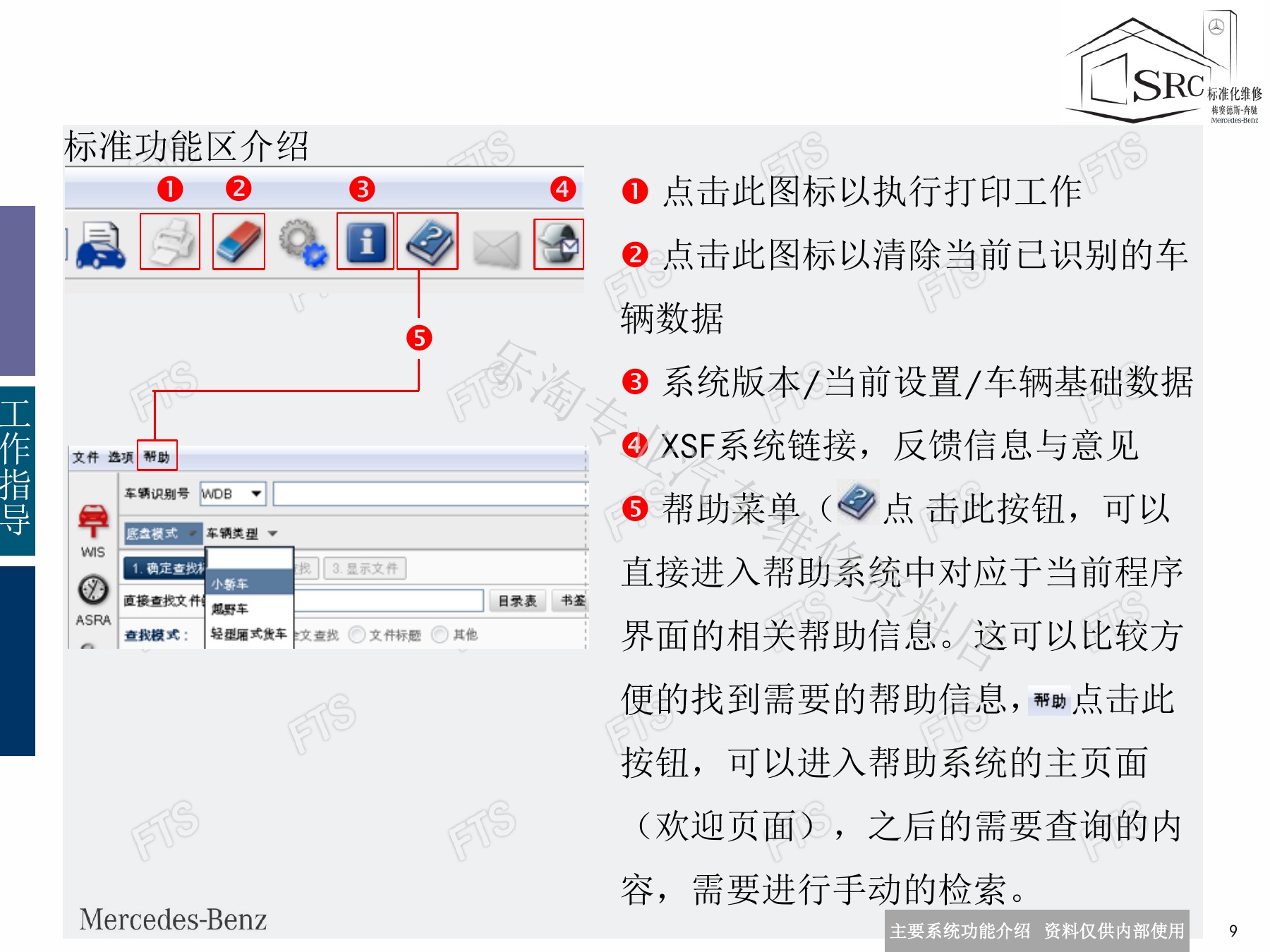

三、标准功能、帮助和反馈入口

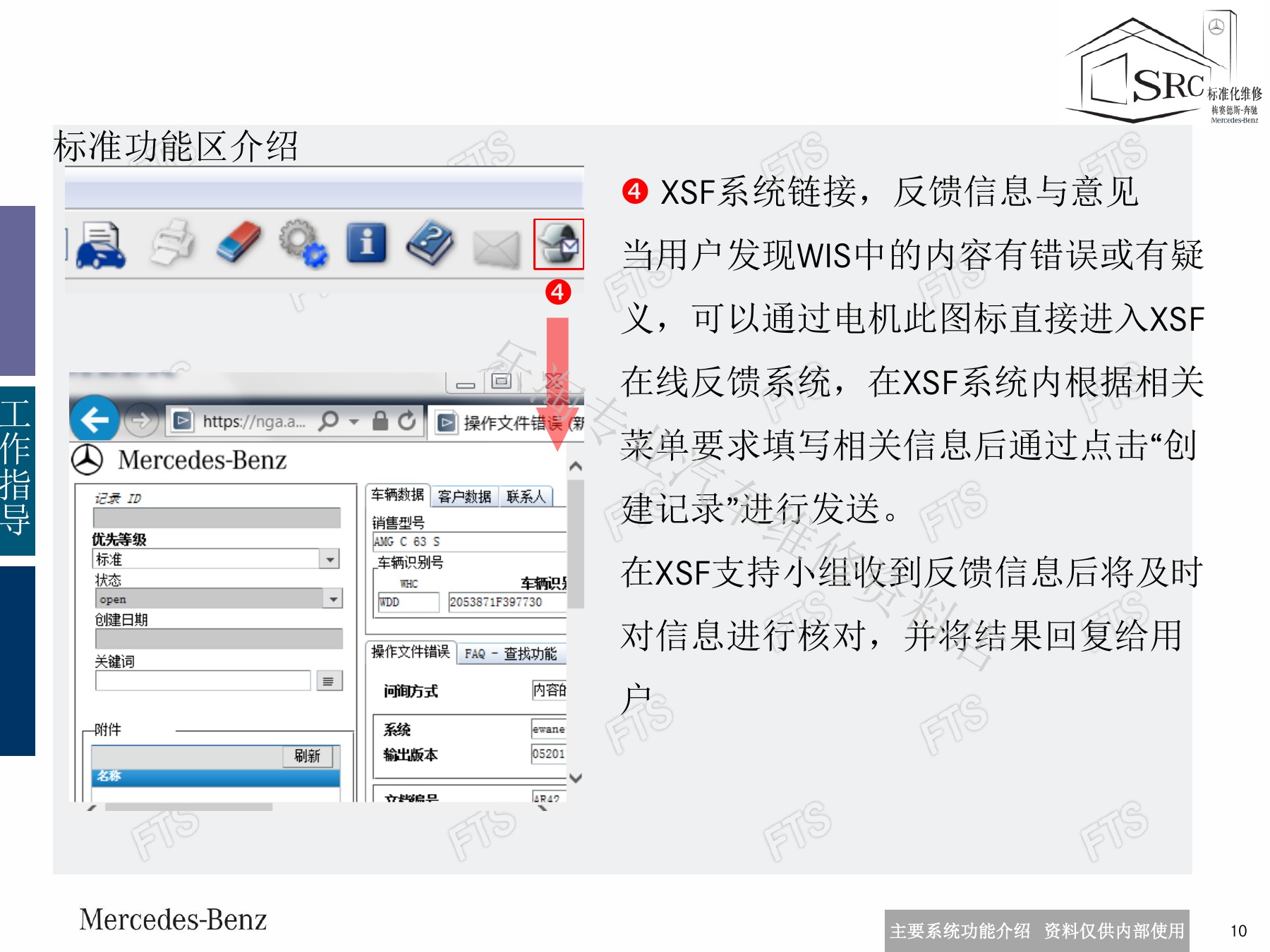

标准功能包括打印、清除车辆、查看系统与车辆基础数据、帮助以及课件版本中的反馈入口。历史界面的反馈功能和账号入口可能已迁移，不应照搬旧地址；当前问题应通过现行授权系统的支持渠道提交。

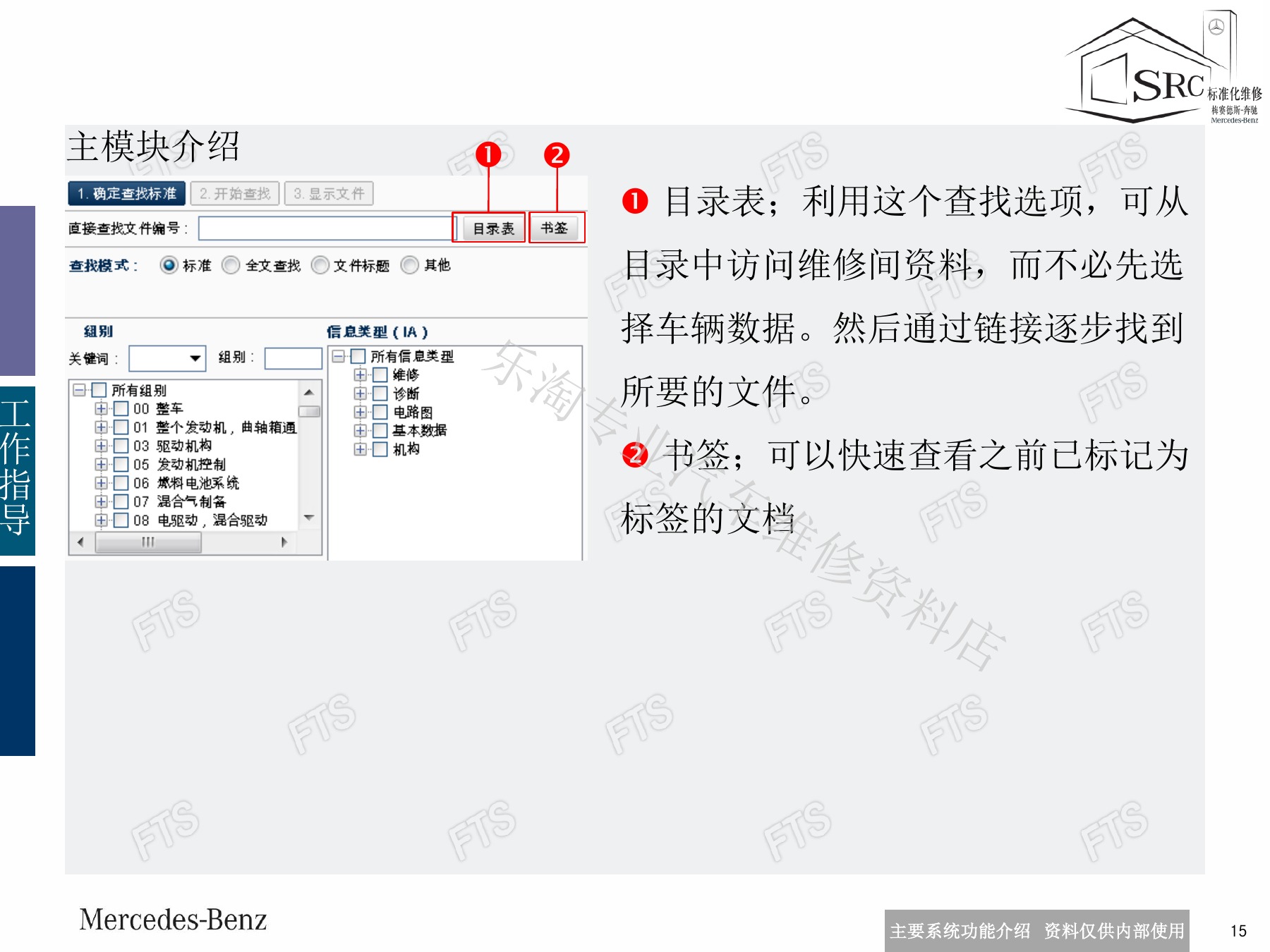

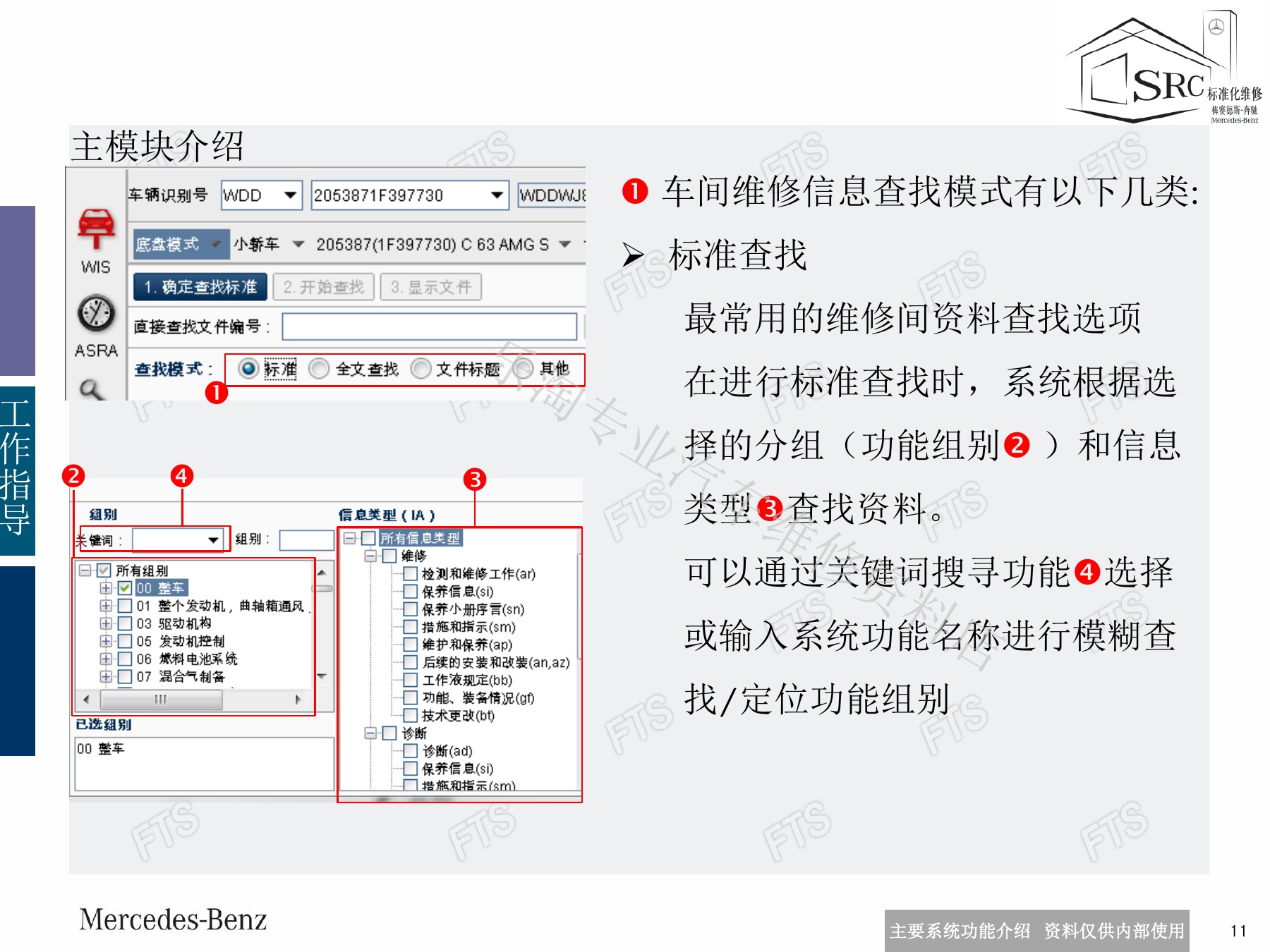

四、标准查找、全文查找与标题查找

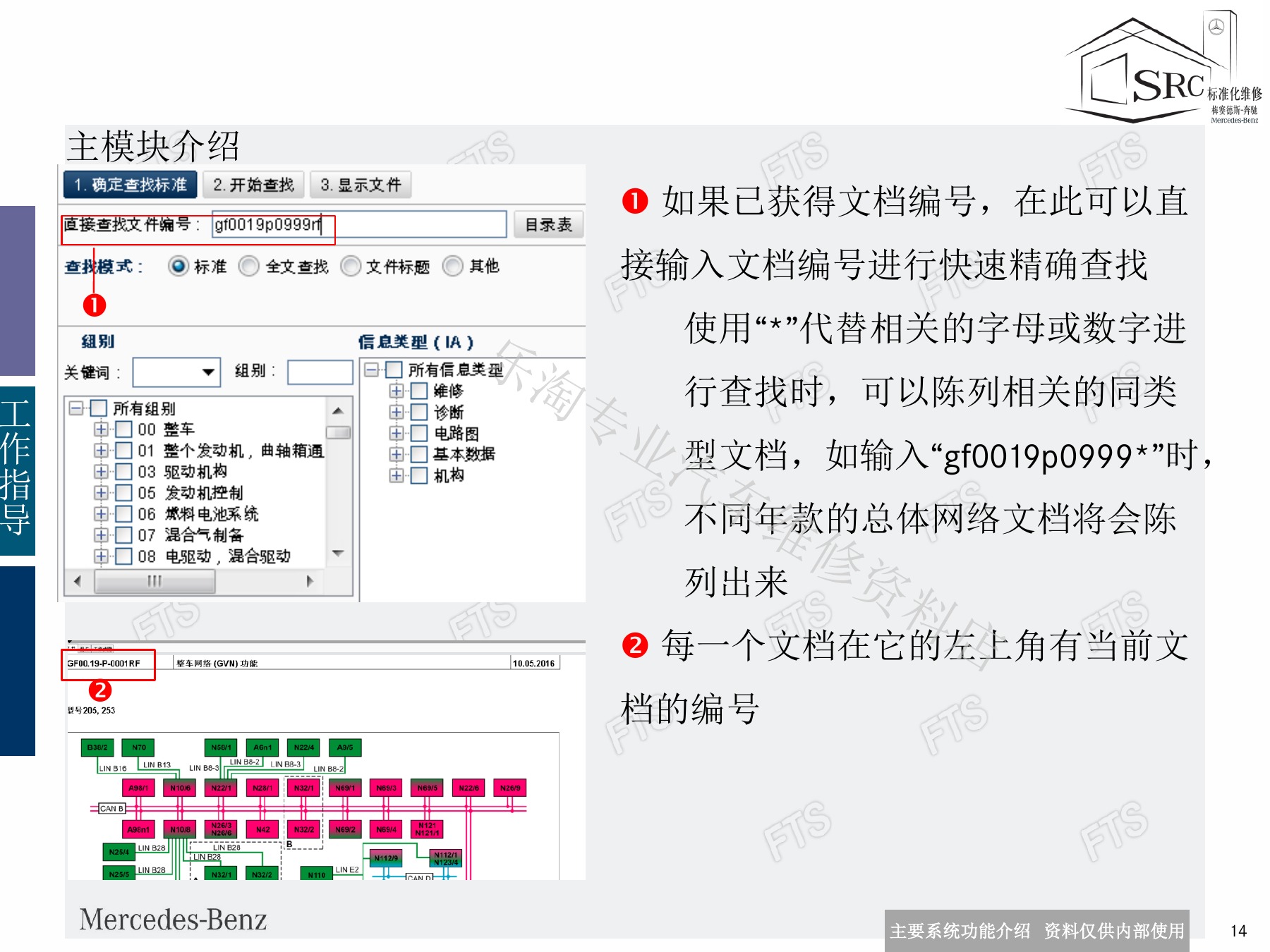

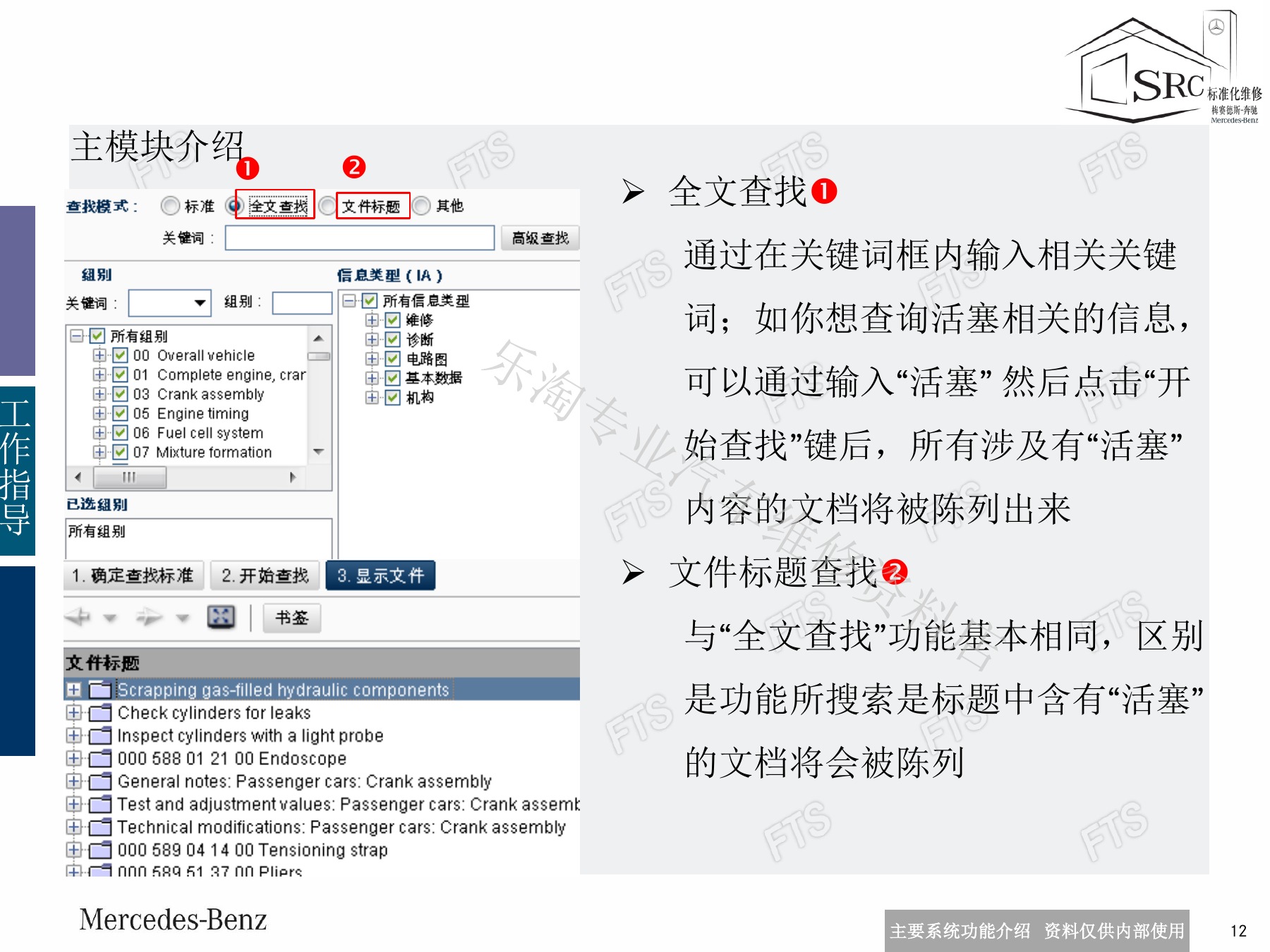

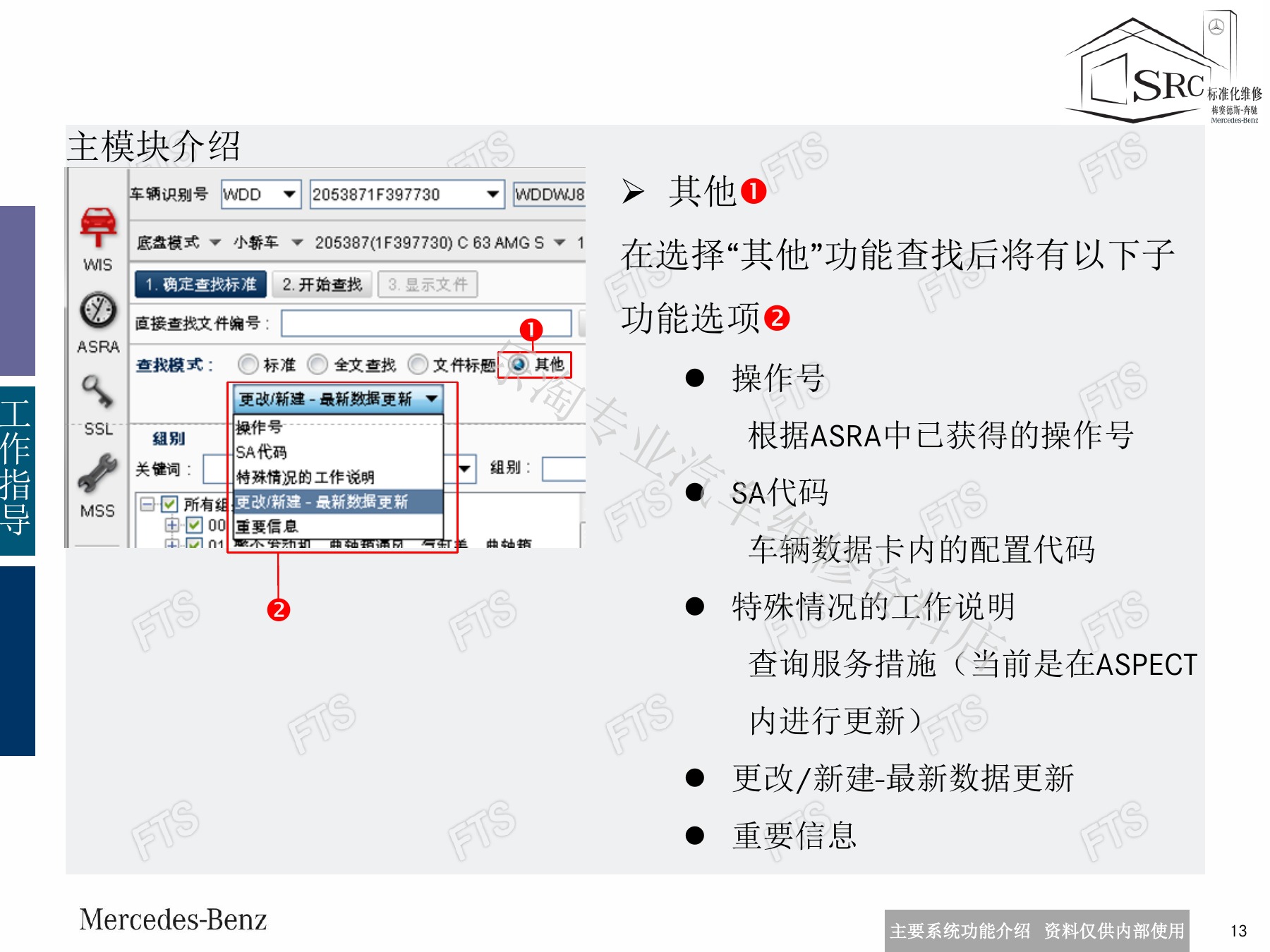

标准查找通过功能组别和信息类型缩小范围，是日常最可靠的方法；全文查找适合不知道文件类型时扩大搜索，标题查找只匹配标题；已知操作号、SA代码或文档编号时可以直接定位。通配符可用于查找同系列文件，但结果仍需逐个核对有效性。

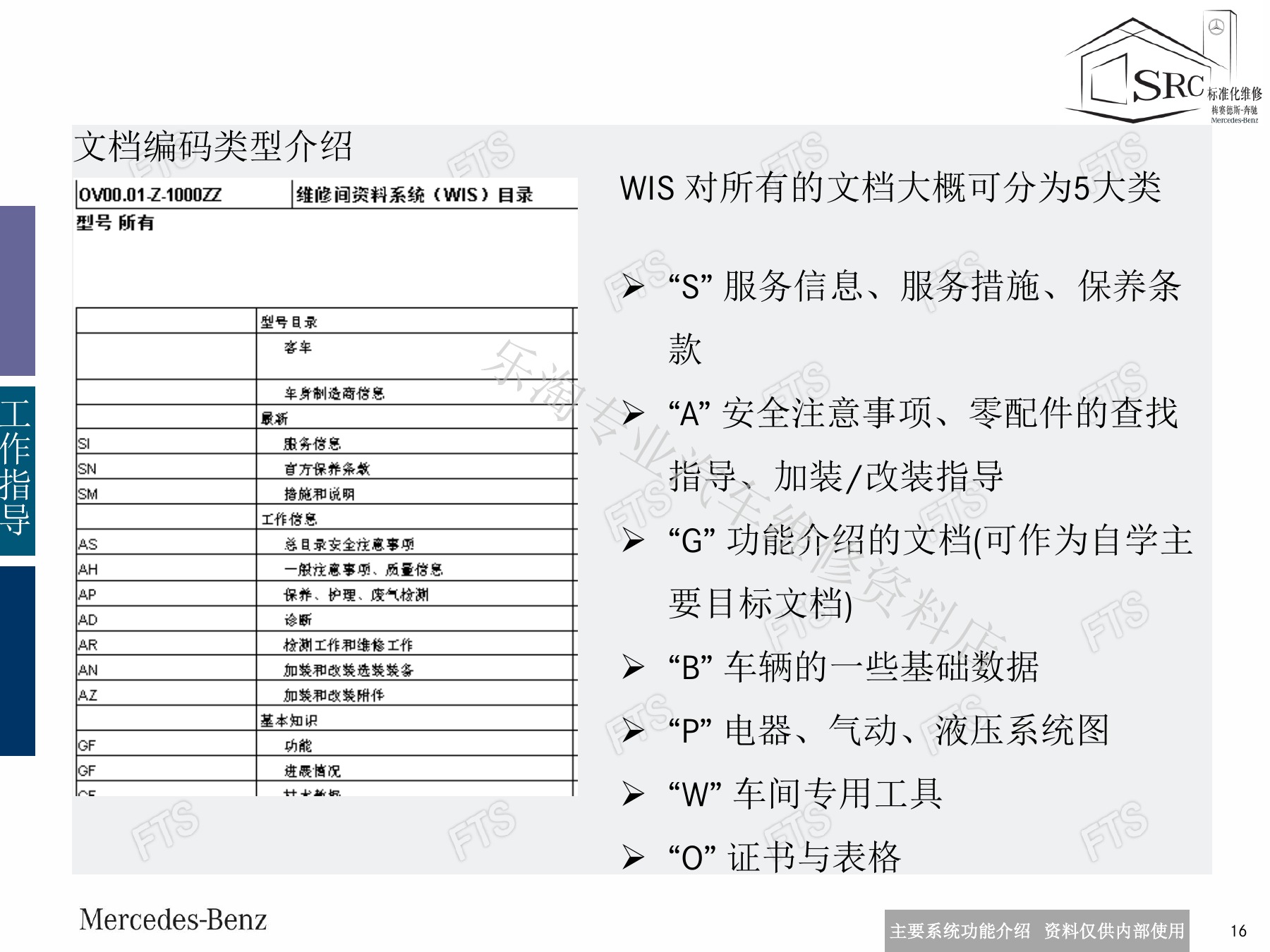

五、先看文档代码，再看适用性

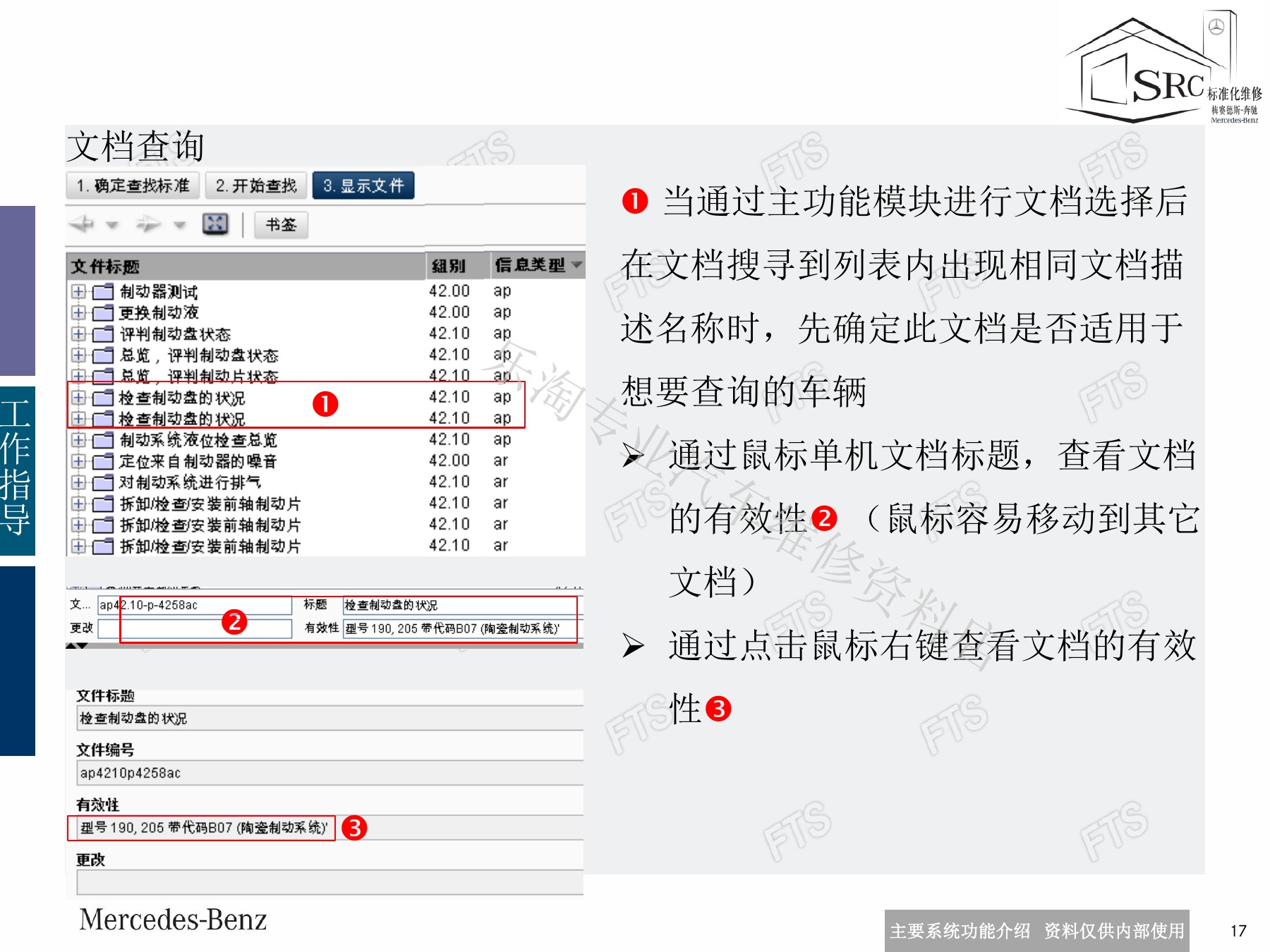

课件按首字母区分服务信息、安全与加装、功能介绍、基础数据、系统图、专用工具以及证书表格等类型。打开同名文件前，应查看它是否适用于已识别车辆，不能只凭标题最相似就开始拆装。

六、电器功能框图与详细电路图怎样配合

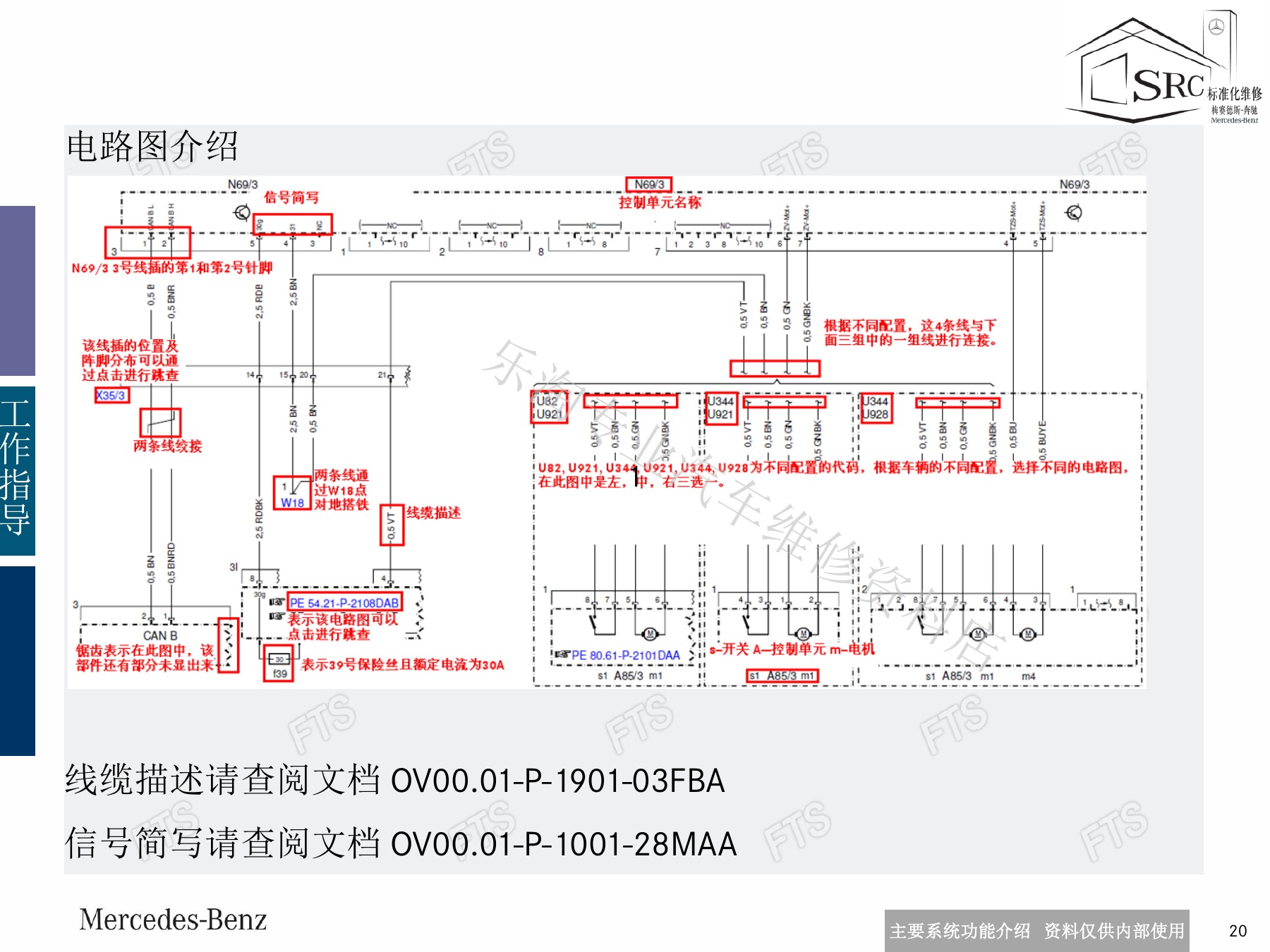

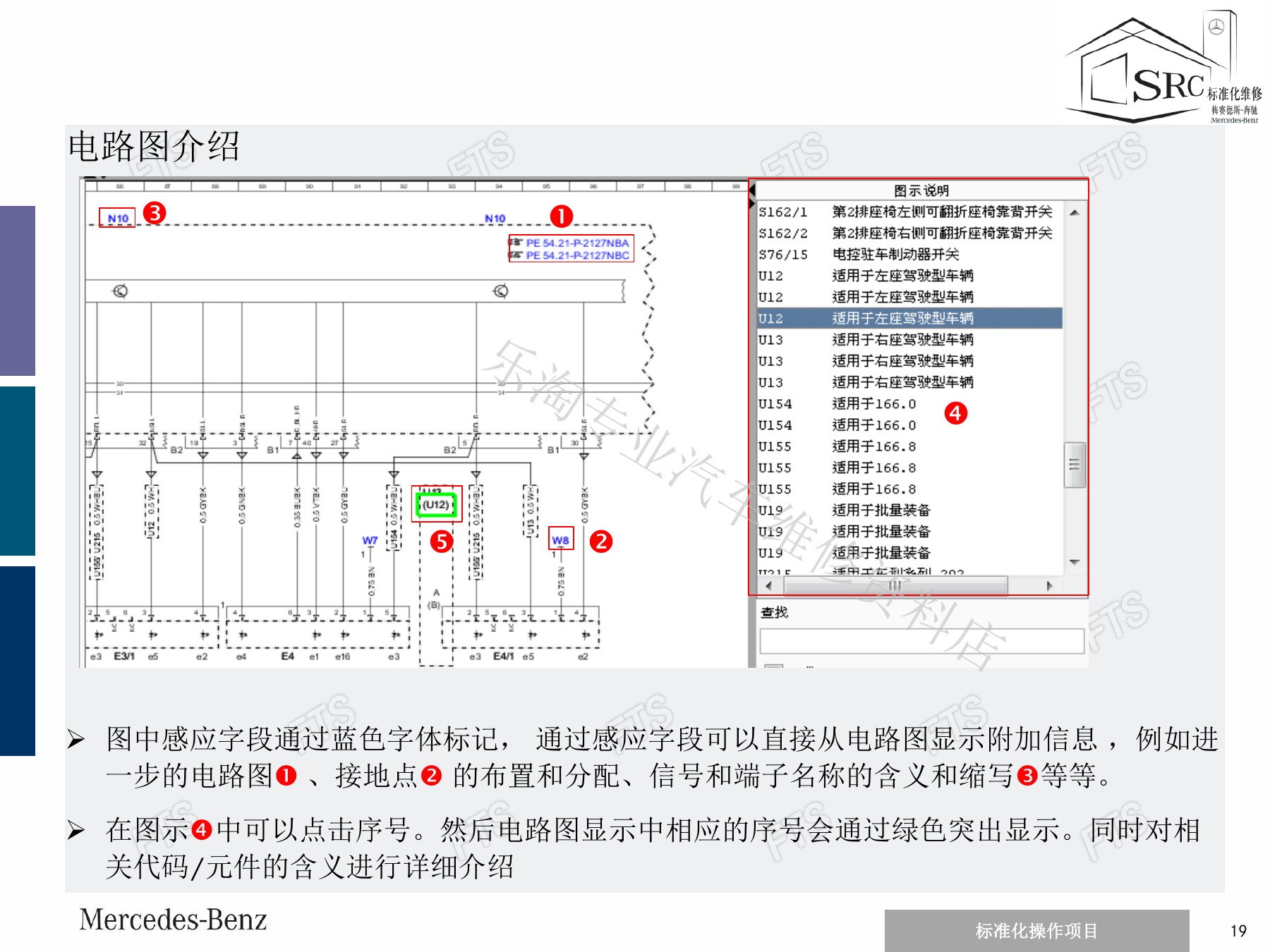

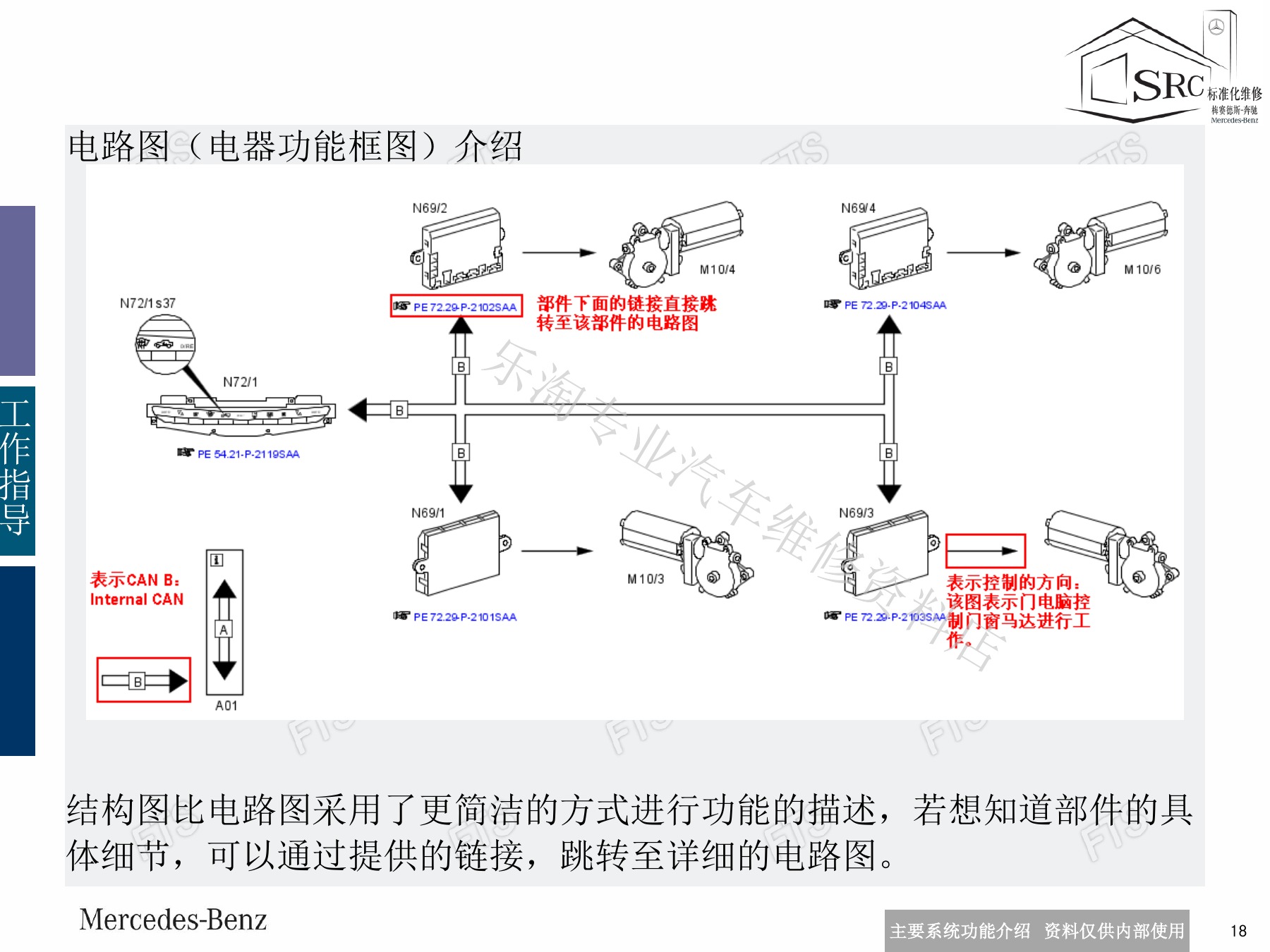

结构图用于快速理解部件和信号关系，详细电路图用于确认插头、端子、线色、接地点与分配点。蓝色感应字段和序号可以跳转到附加信息；线缆描述与信号缩写还对应专门说明文件。诊断前应从系统关系逐步下钻到具体针脚。

七、打印设置与文档符号不能忽略

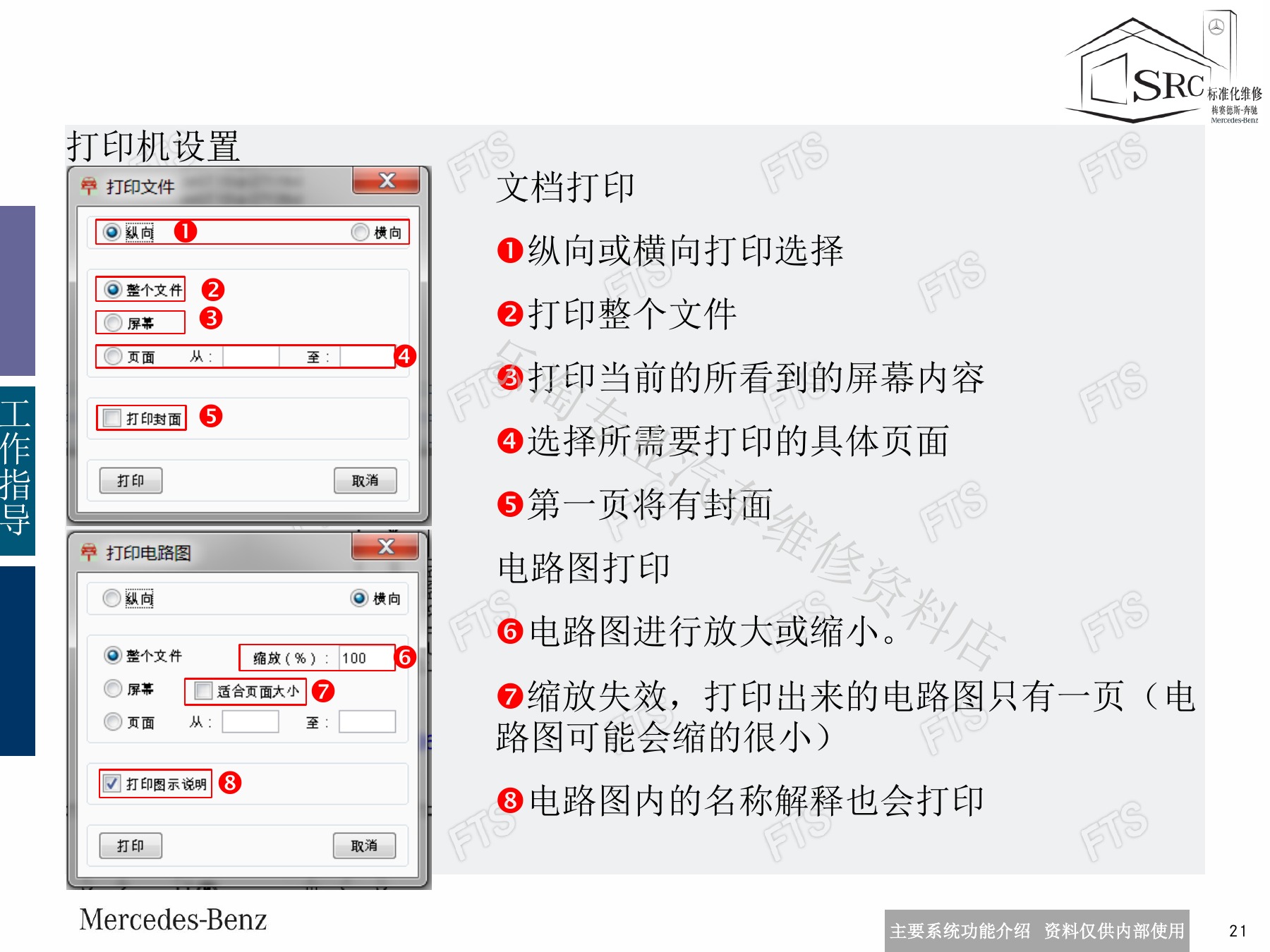

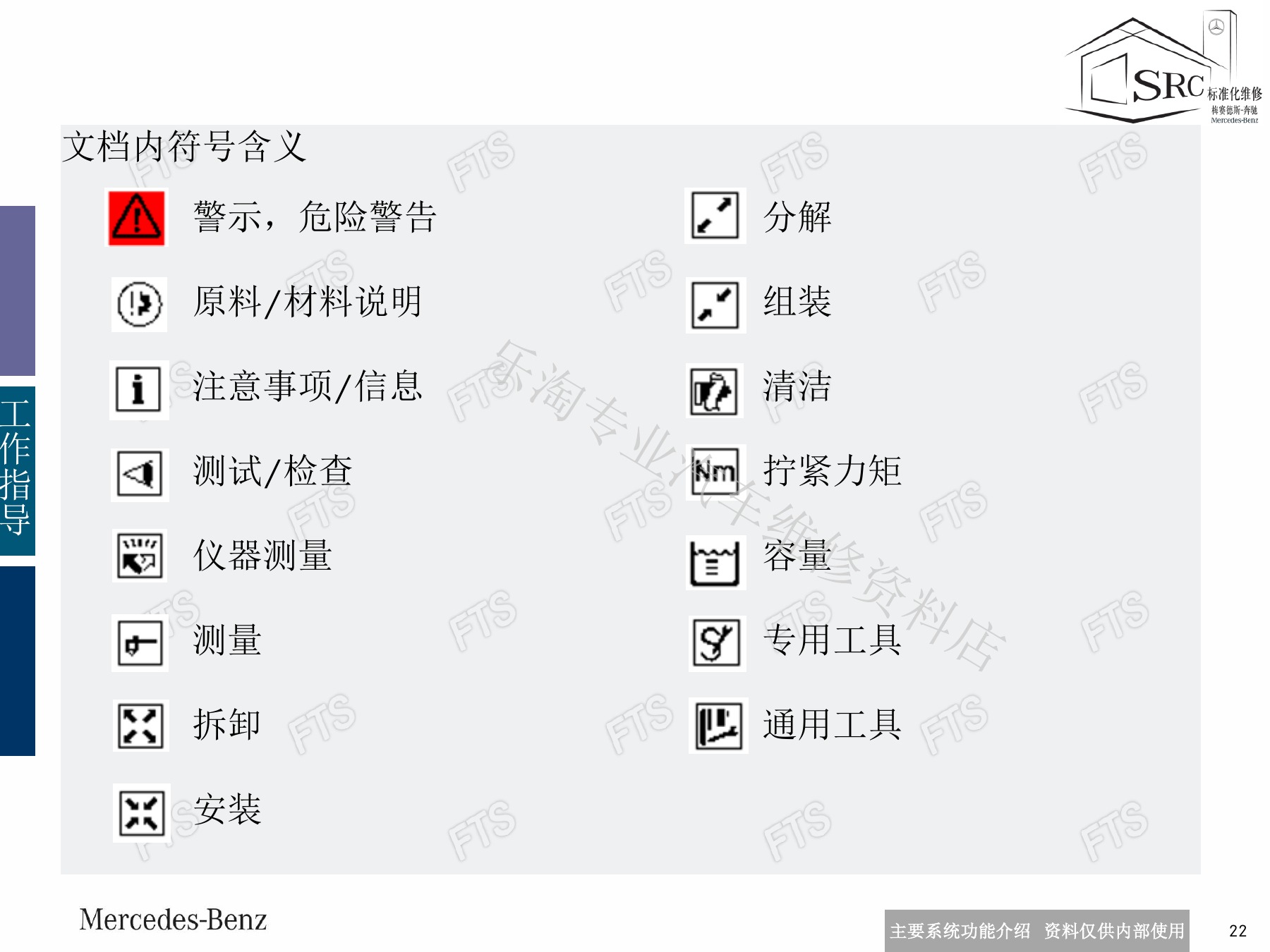

打印电路图时要确认缩放与名称解释，否则整张图可能被压缩到一页而难以阅读。文档中的危险、注意、拆卸、安装、清洁、测量、容量、拧紧力矩、专用工具和通用工具符号，对应不同操作要求。

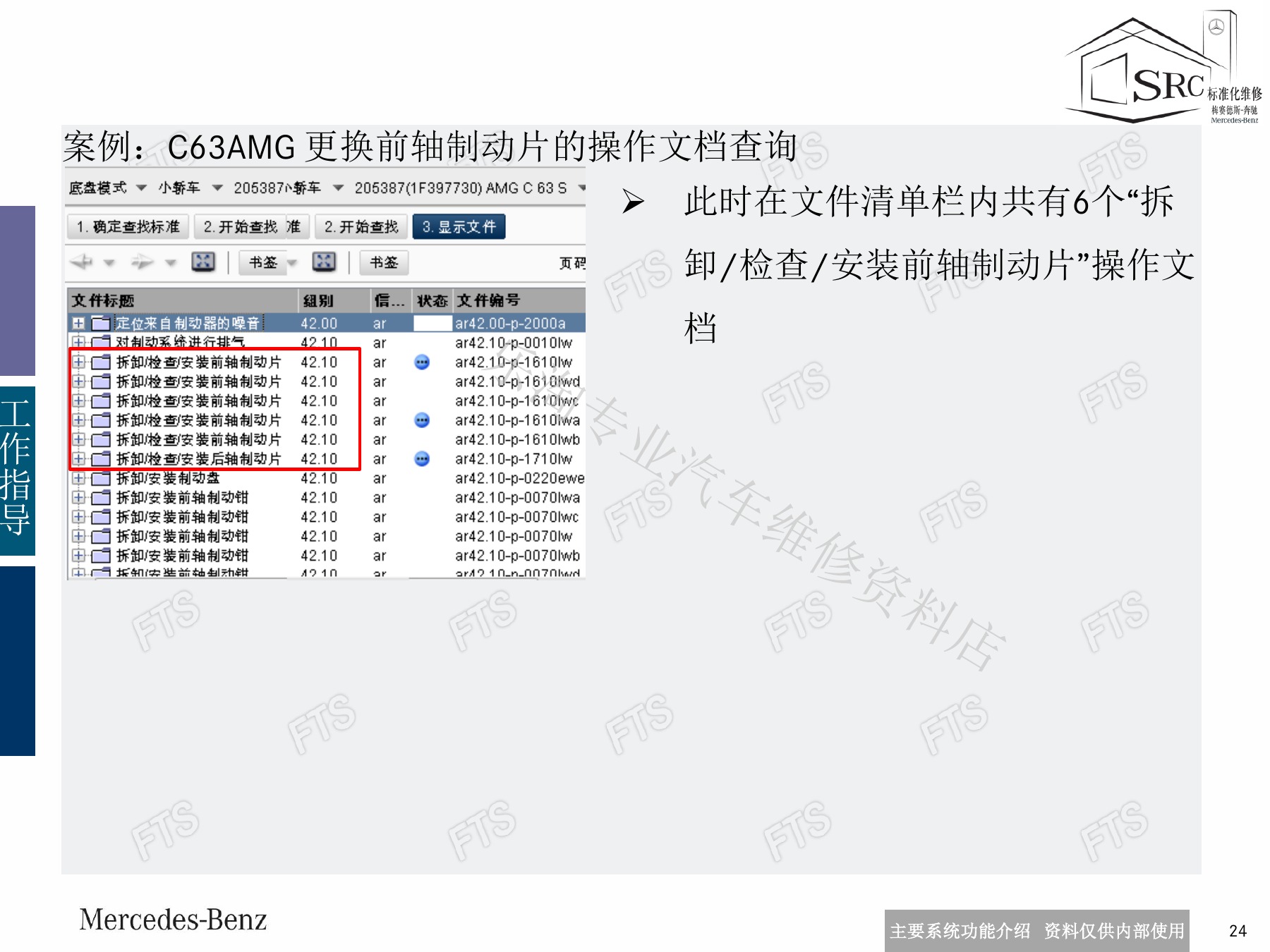

八、以C63 AMG前制动片为例完成一次检索

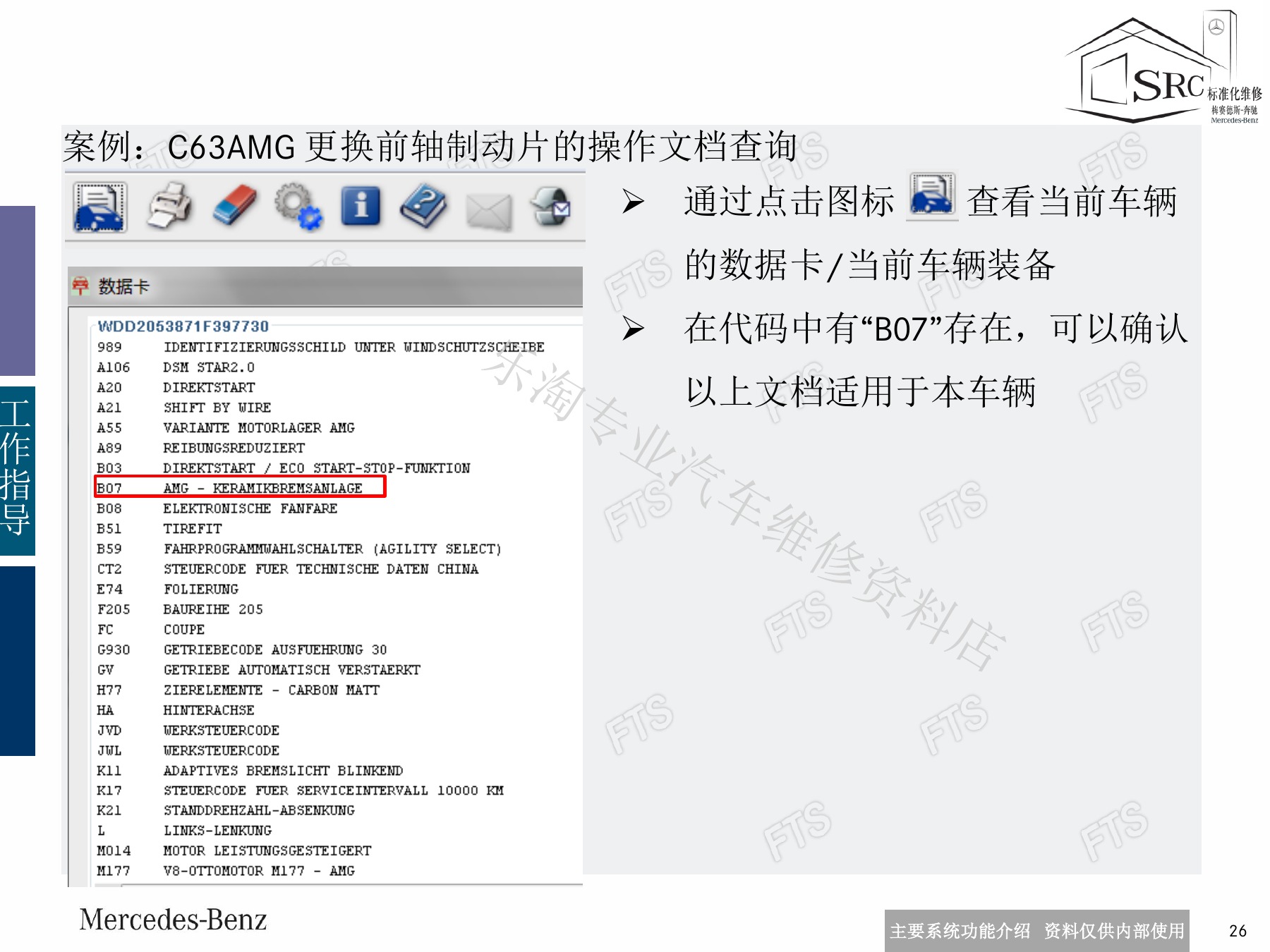

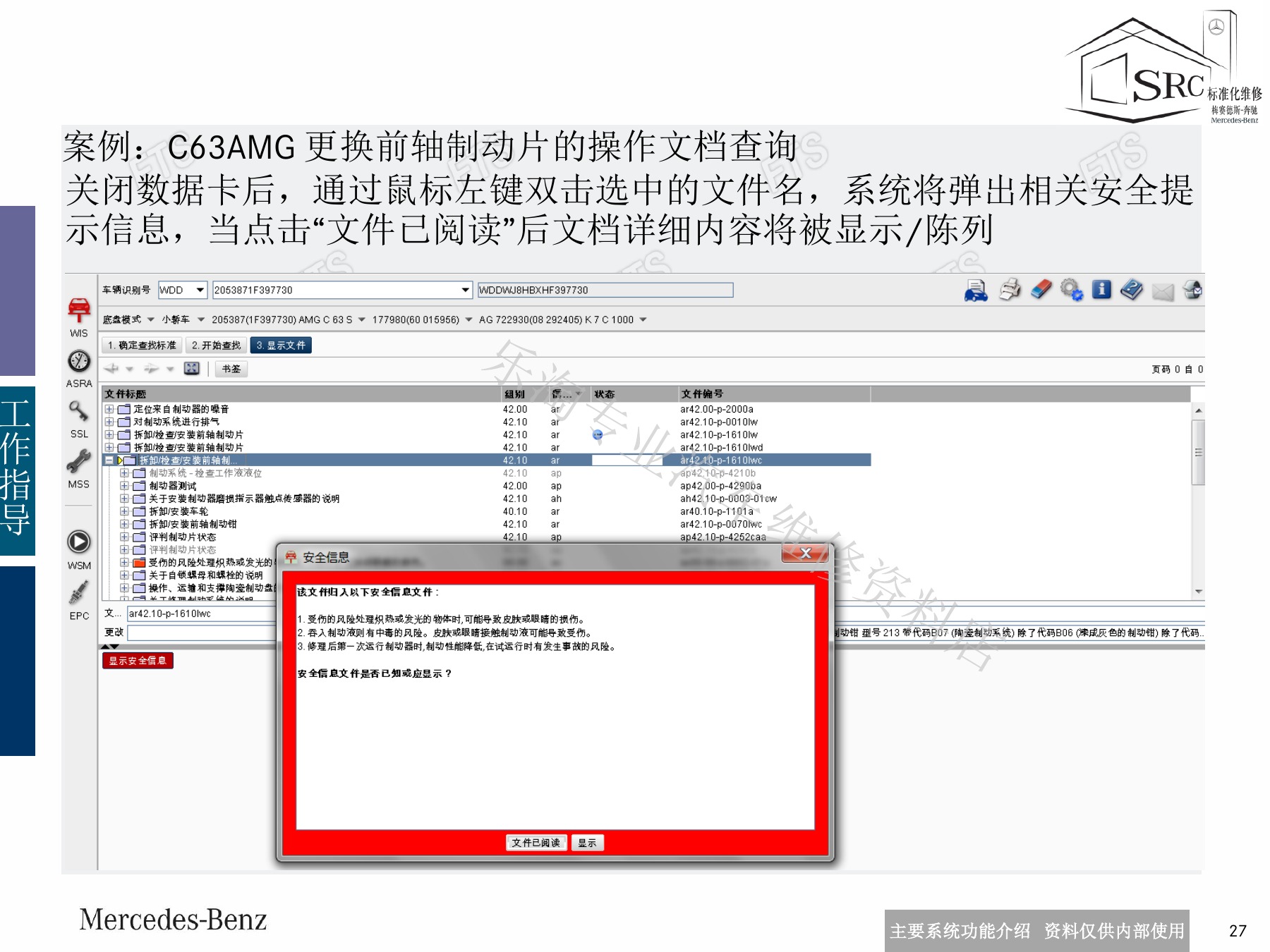

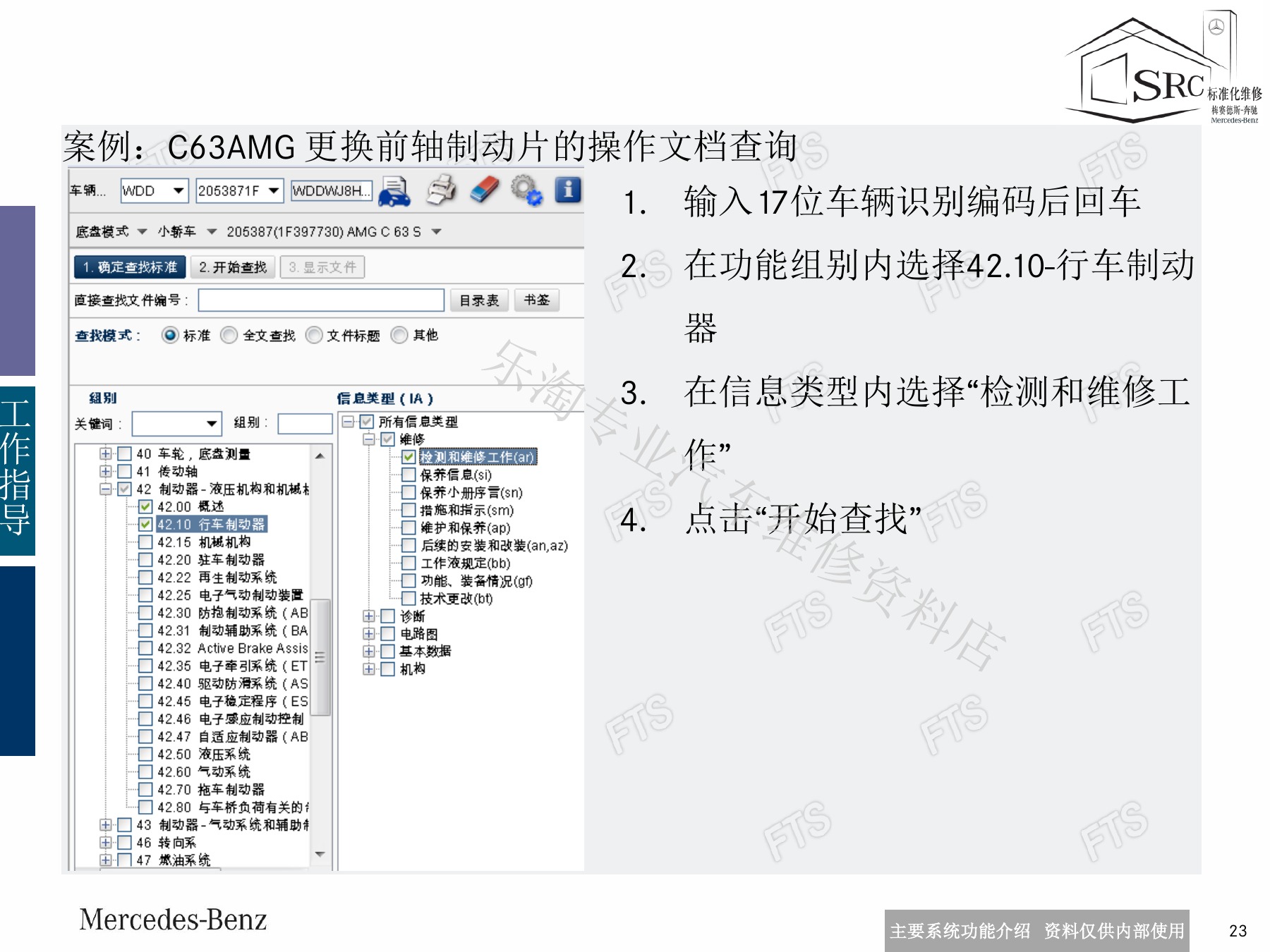

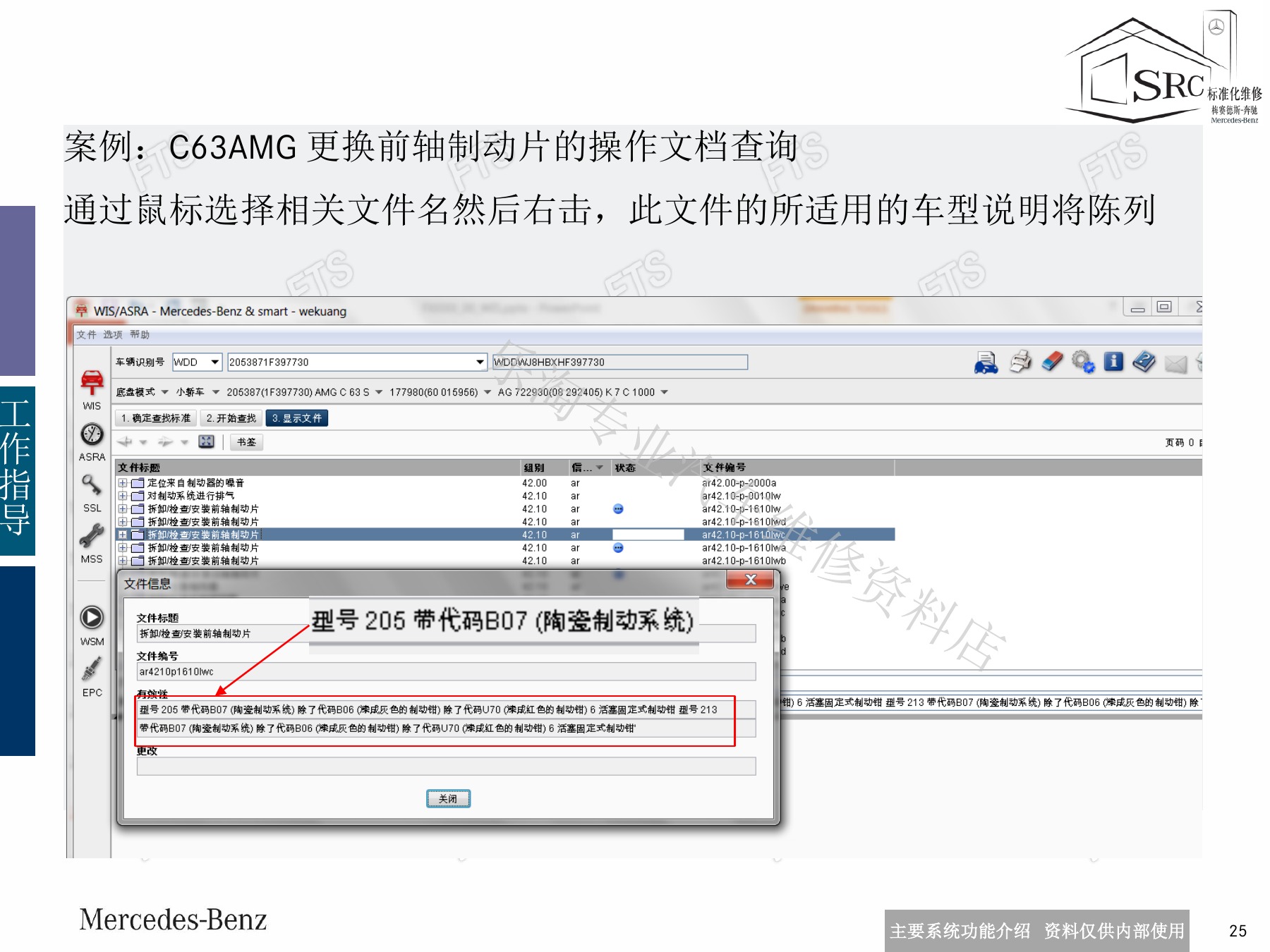

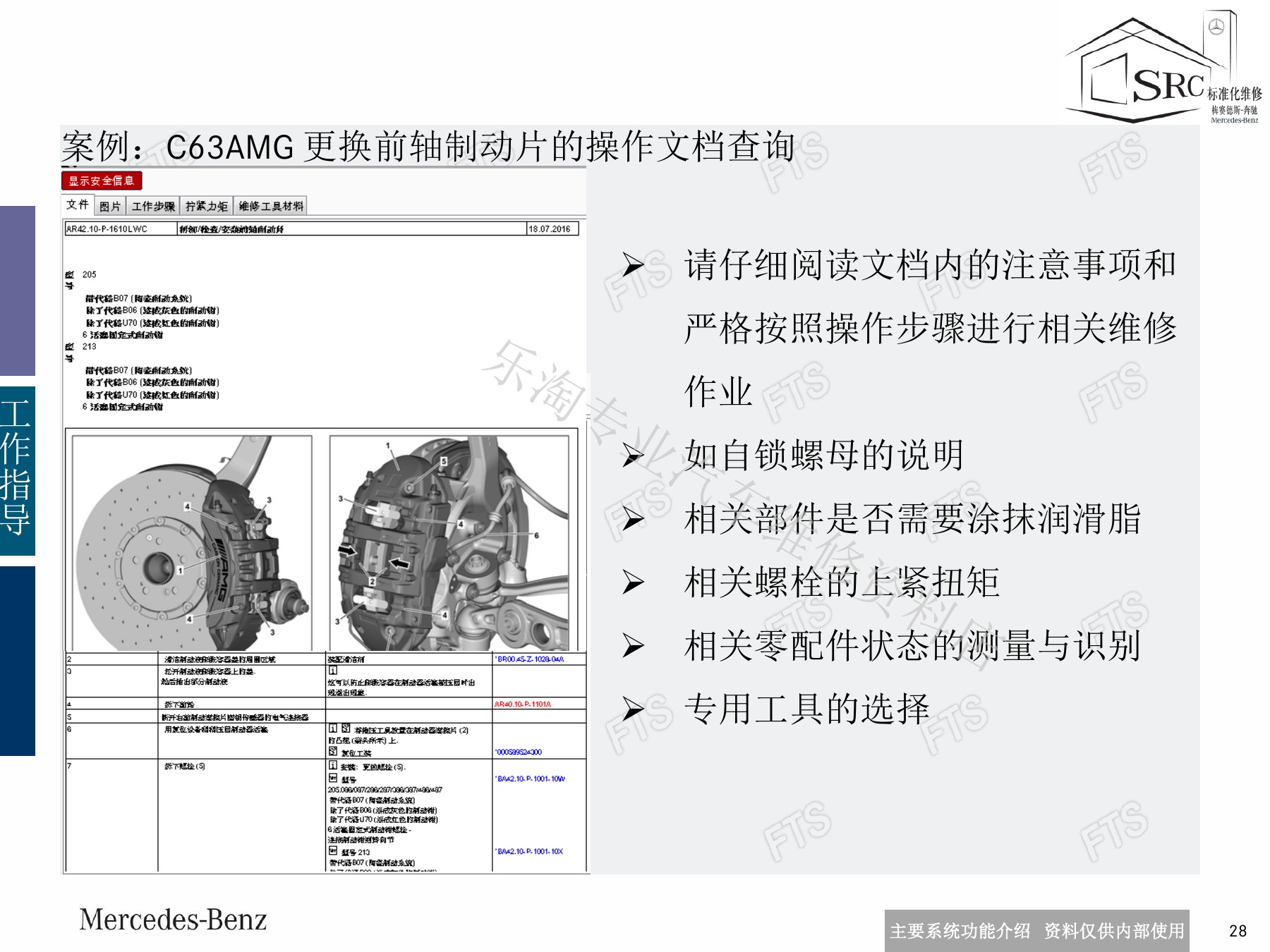

案例先输入VIN，在42.10行车制动功能组内选择检测和维修工作，再从多个同名文件中查看适用车型。随后通过车辆数据卡确认B07等装备代码，阅读安全提示后进入具体文档，并核对自锁螺母、润滑脂、拧紧力矩、部件测量和专用工具要求。

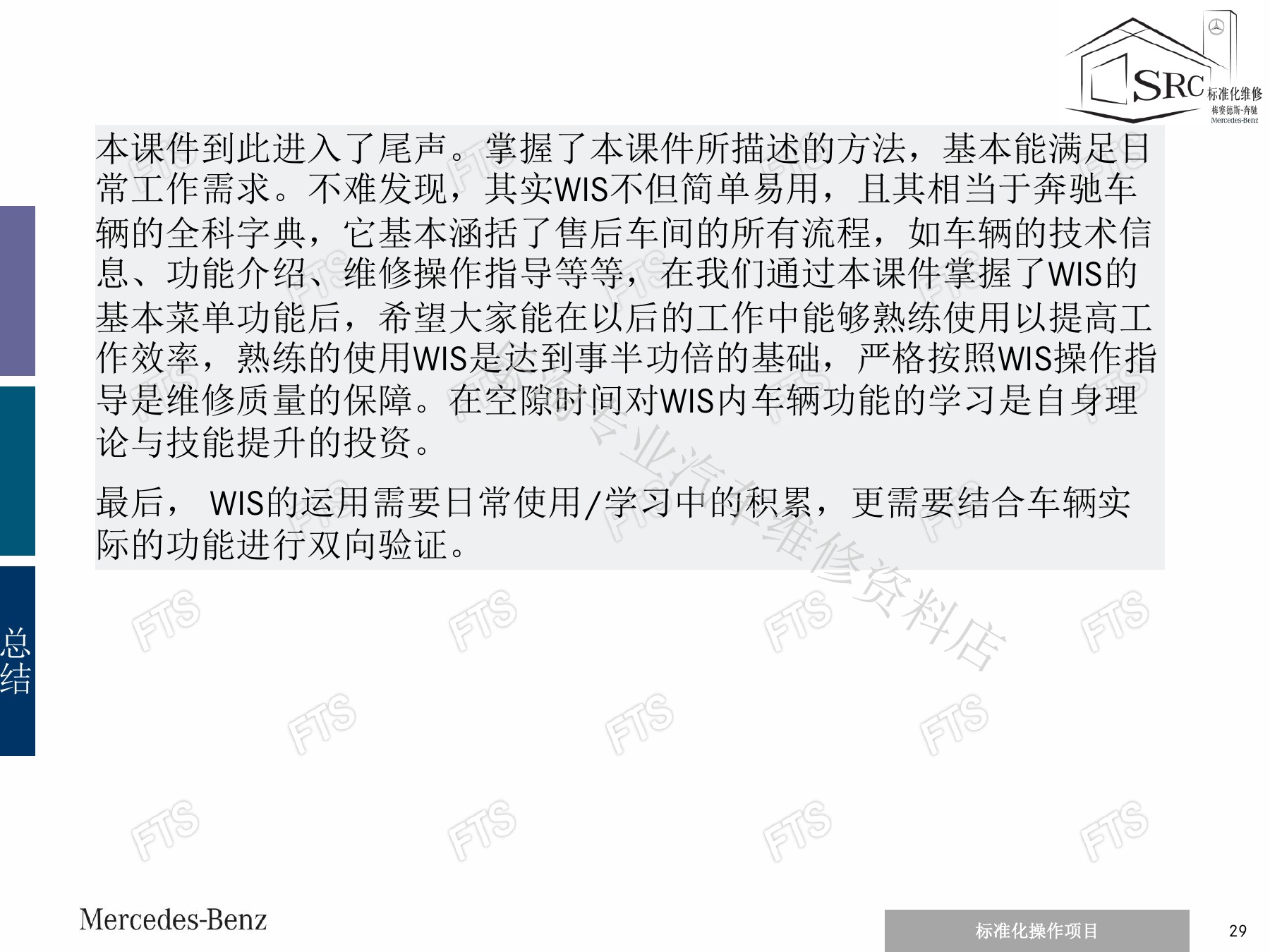

九、WIS的正确用法不是只找到一张图

完整检索应形成车辆身份、功能组、文档类型、有效性、装备代码和安全说明的证据链。历史课件的菜单位置可能过时，但“先识别车辆、再筛文件、再核适用性、最后按完整步骤施工”的顺序不能省略。
