2024+ 特斯拉 Model 3 HomeLink 模块更换：前饰板 16 卡子、横向滑锁与功能测试

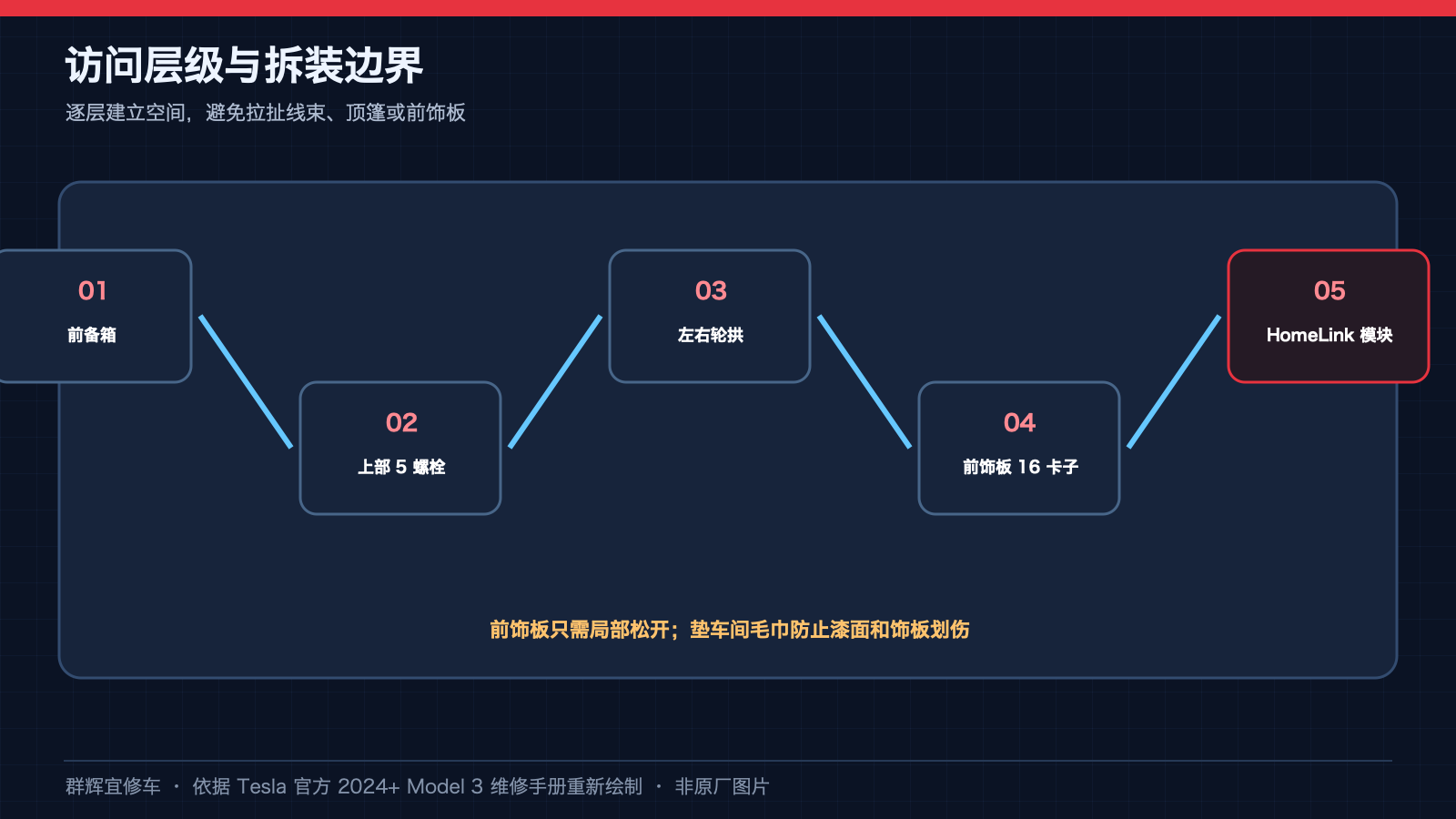

HomeLink 发射器模块位于前饰板后方。原厂访问方式不是完全拆下前饰板，而是在拆前备箱、上部螺栓和轮拱固定后，释放 16 个卡子并局部拉开饰板，再横向滑动模块脱离支架。

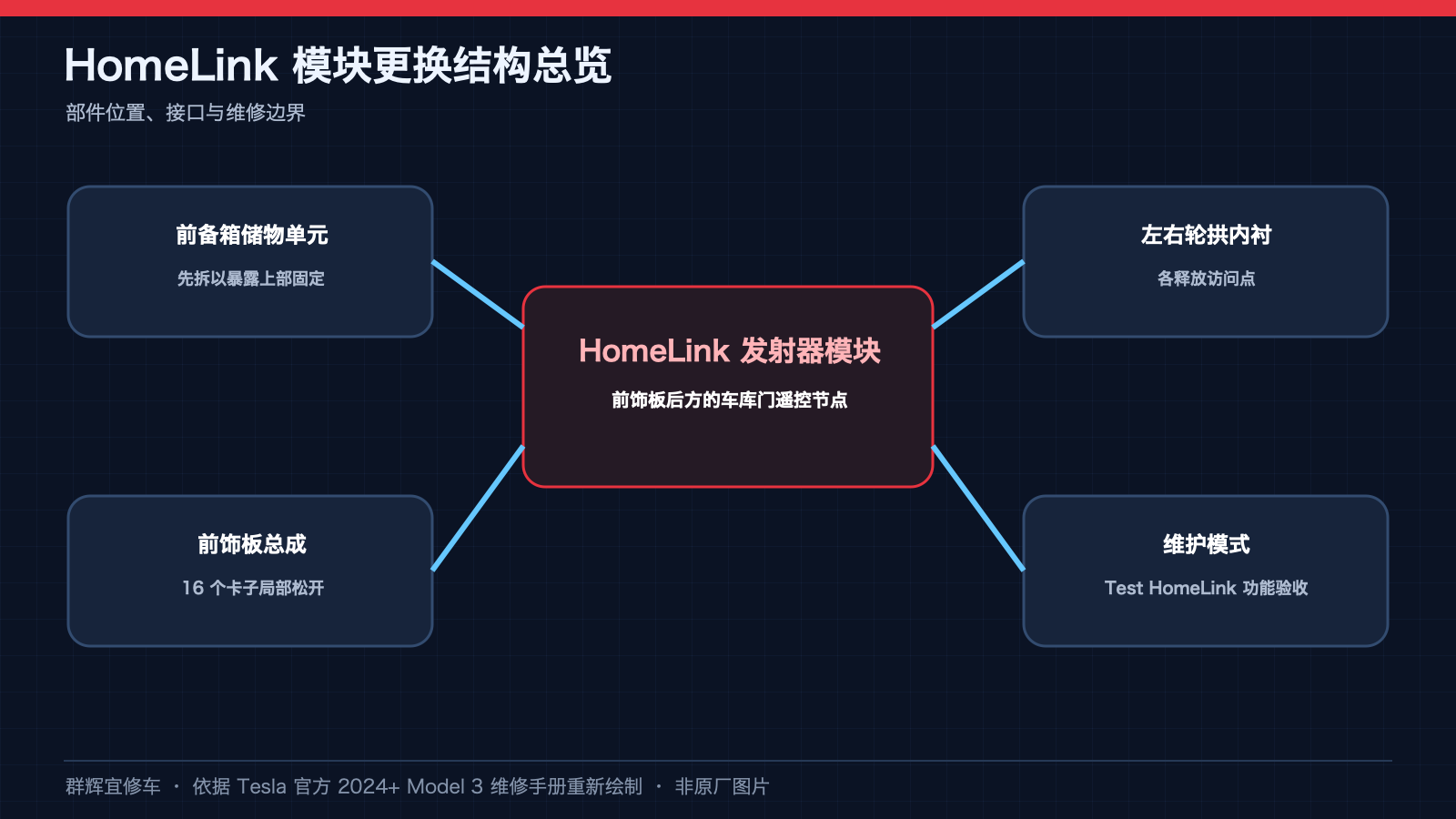

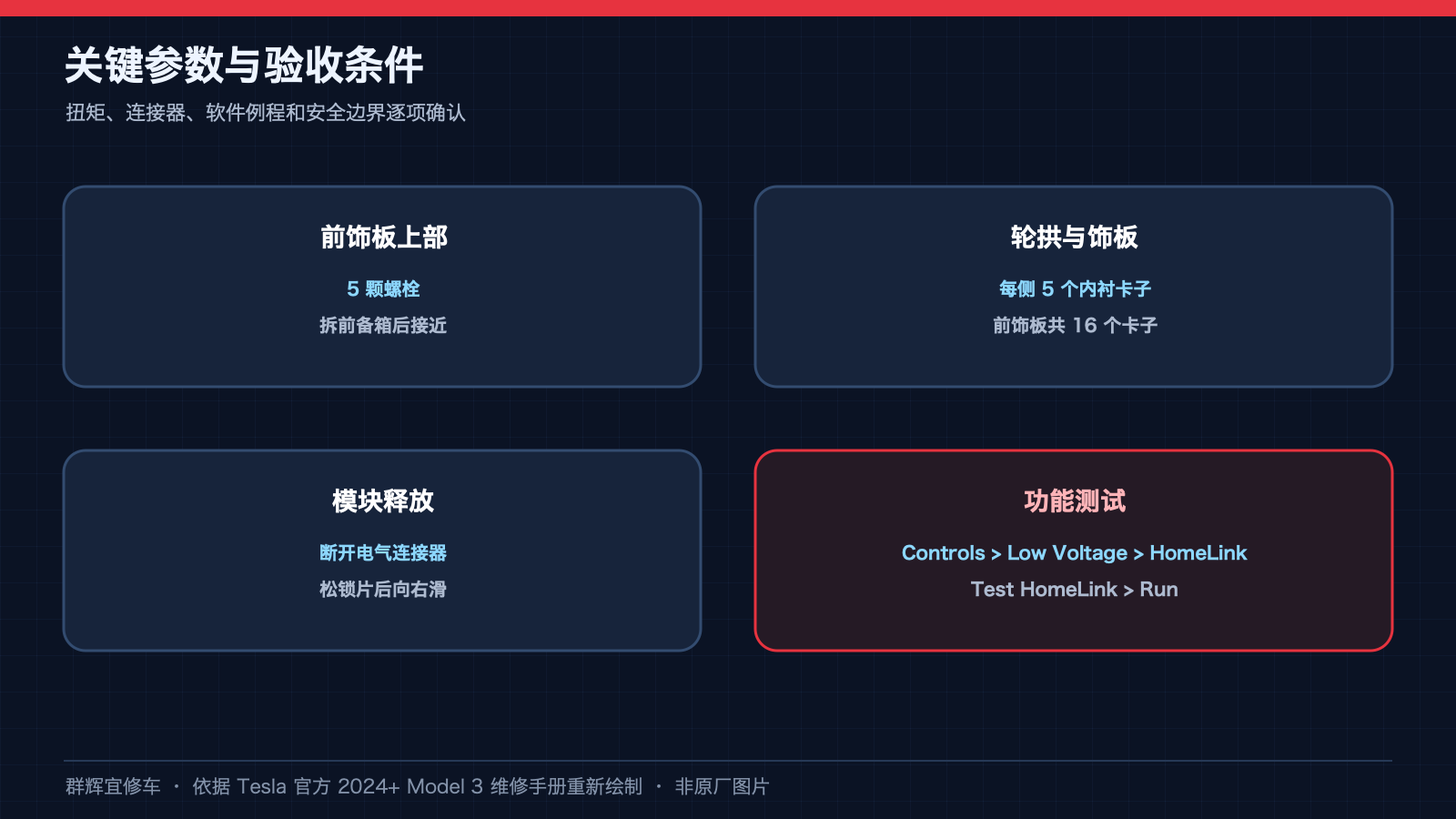

一、结构、接口与关键施工点

• 前备箱储物单元：先拆以暴露上部固定。

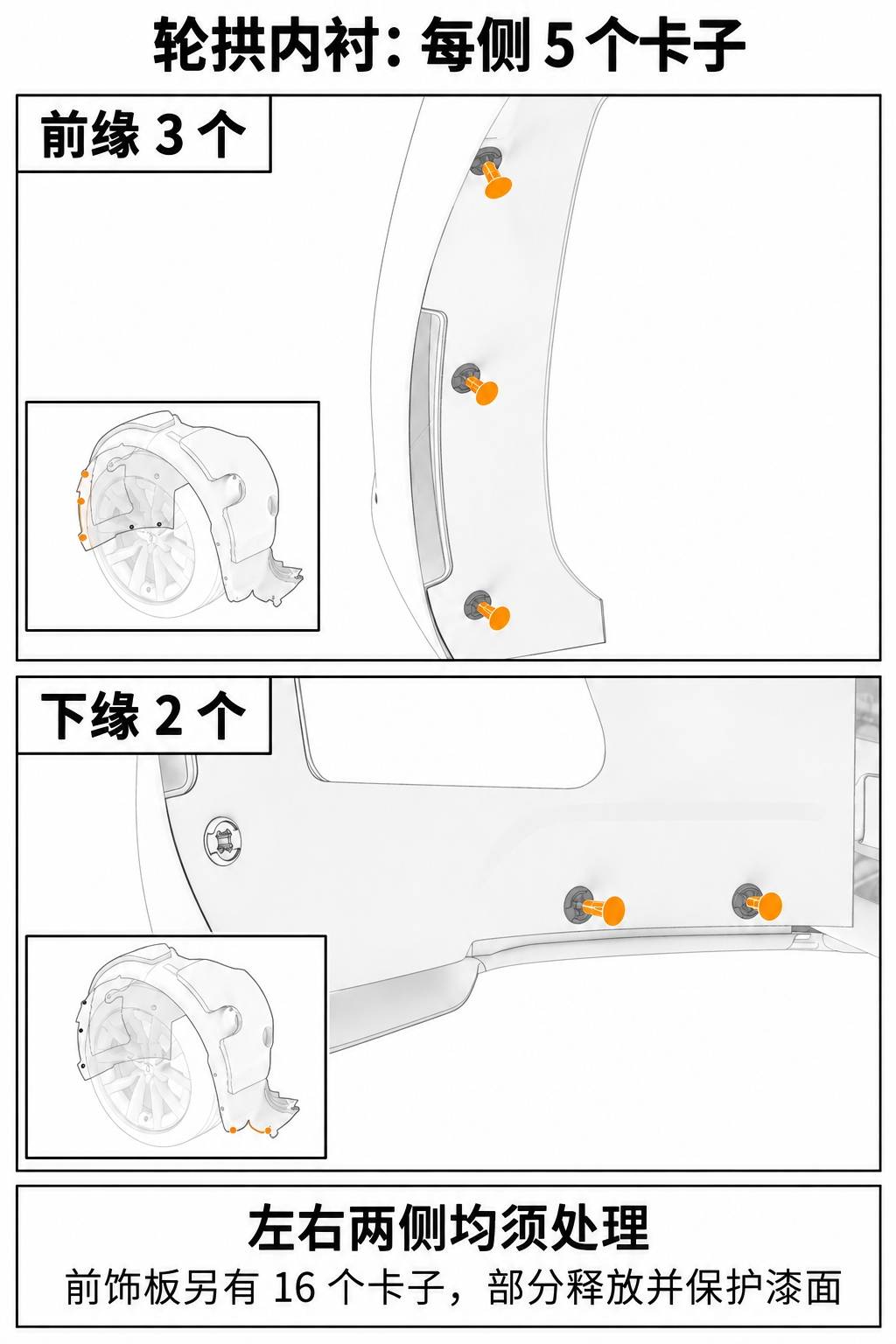

• 左右轮拱内衬：每侧拆下五个与前饰板连接的卡子，并将内衬移开以便操作；左右各拆一颗前饰板与翼子板连接螺栓。

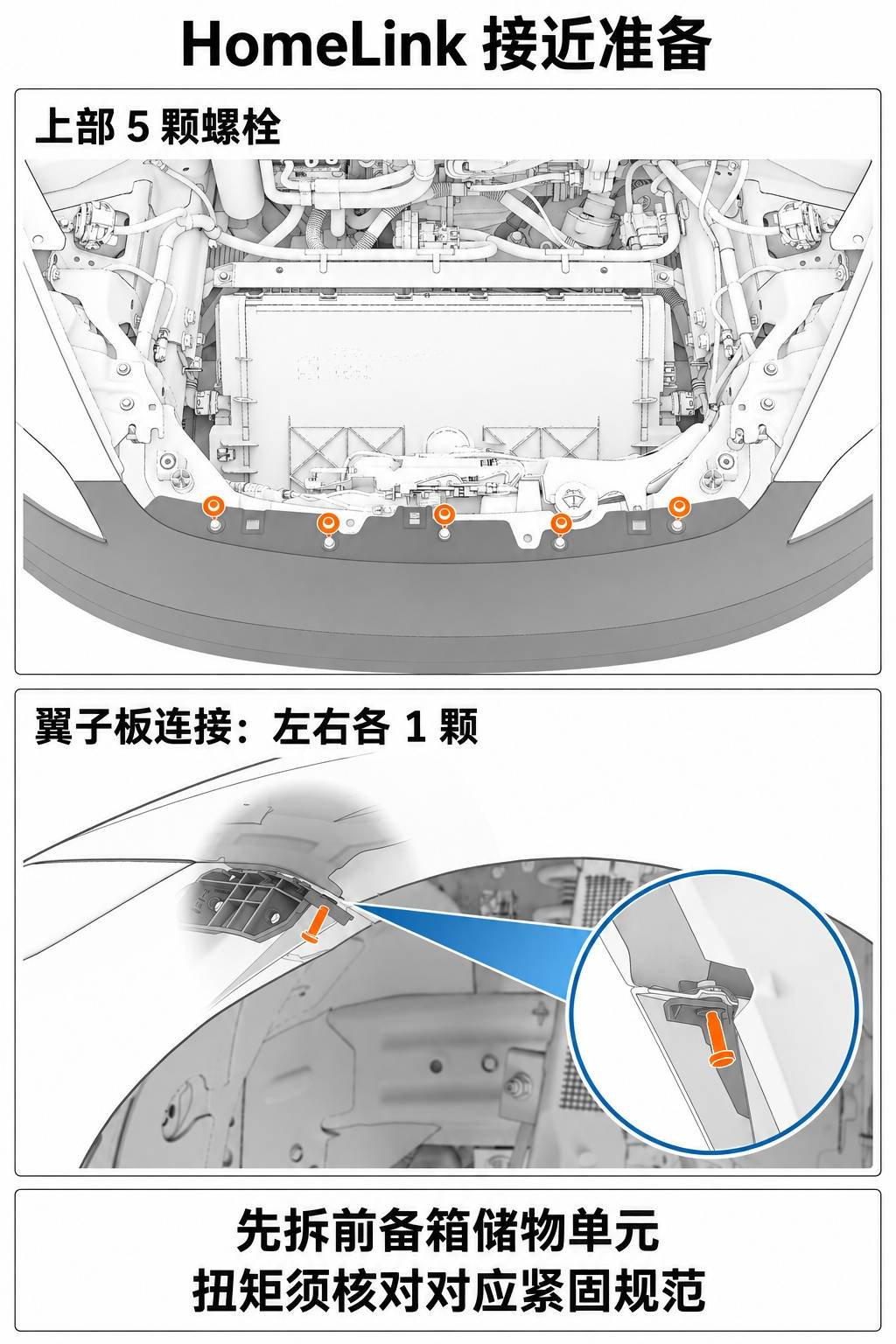

• 前饰板上部：拆下五颗螺栓；前饰板总成另释放十六个卡子，仅部分松开总成以接近 HomeLink，不要求将其完全拆离。
• 维护模式：Test HomeLink 功能验收。

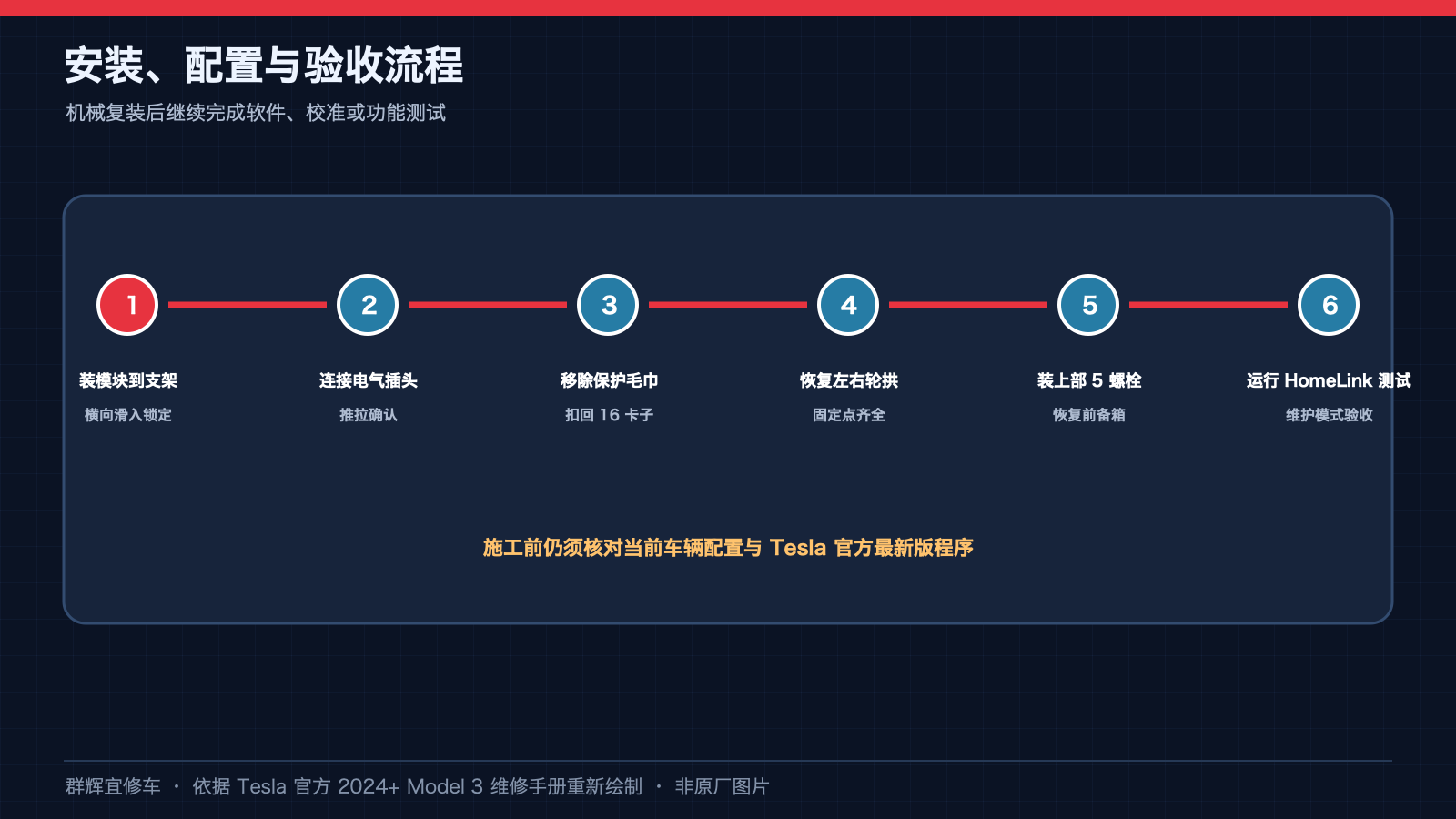

二、模块拆卸与复装

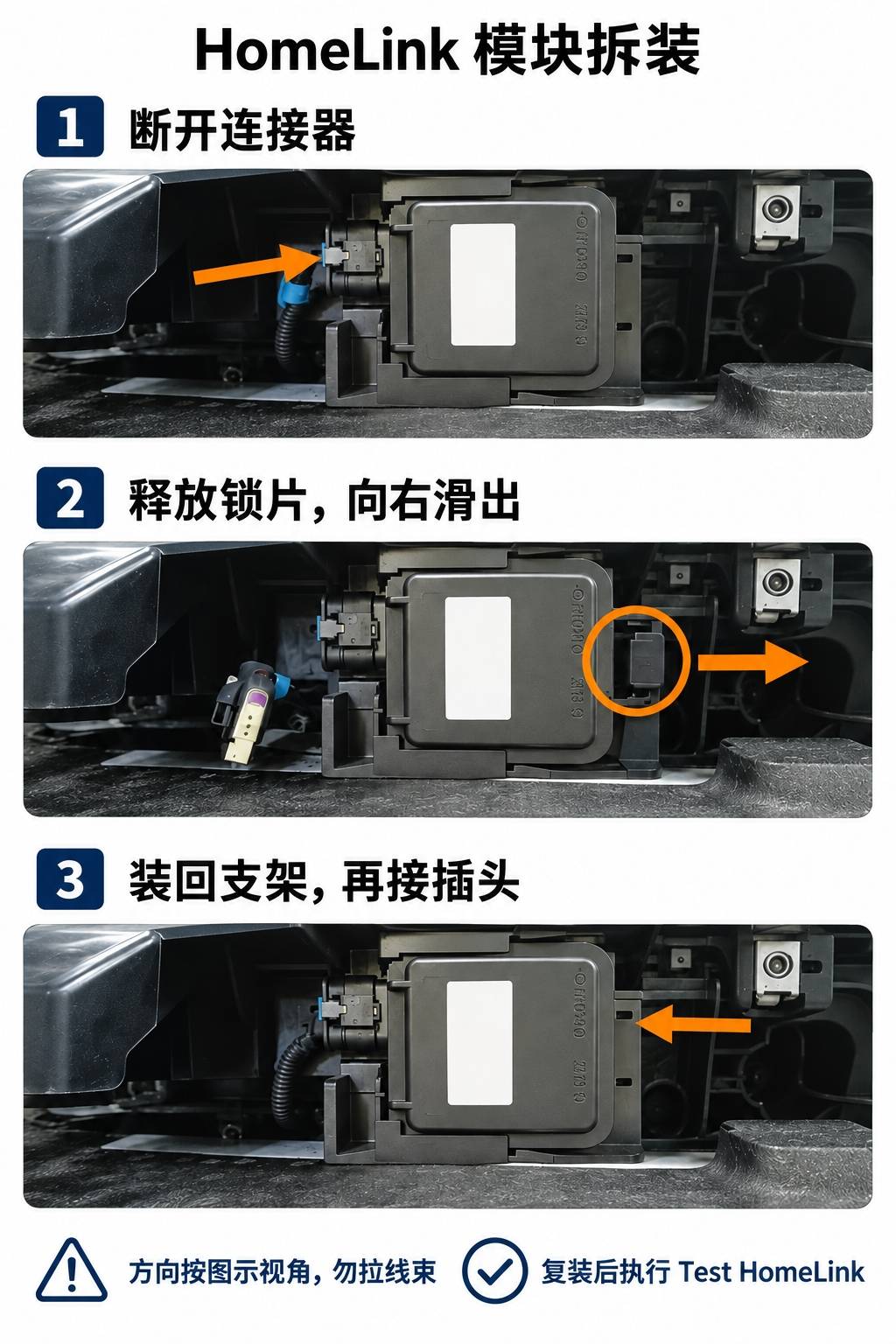

• 先断开 HomeLink 电气连接器，释放锁片，按原厂图示向右滑动模块并取下；安装时将模块装回支架，核对固定就位。
• 连接模块电气插头，确认接合，不拉导线检查。
• 移除保护毛巾并紧固前饰板十六个卡子。原厂中英文安装内衬步骤均残留“移开以便操作”的措辞；不得把它理解为完工时仍将内衬留在移开状态，复装状态需按关联饰板程序核对。
• 安装左侧前饰板与翼子板连接螺栓，紧固左轮拱内衬五个卡子；右侧按相同步骤恢复。
• 安装前饰板上部五颗螺栓，再按关联程序装回前备箱储物单元。本 HomeLink 页未给出这些螺栓的扭矩，施工前须查明对应紧固规范，不将未给数值视为无需定扭。
• 启用维护模式并解锁车辆网关，在触摸屏选择 Controls → Low Voltage → HomeLink → Test HomeLink → Run，等待例程完成后退出维护模式。测试异常时按原厂诊断结果处理。

安全提示：保护前饰板漆面及线束，使用合适的个人防护装备。原厂于 2024 年 4 月 17 日变更了模块接近方法，须按适用版本执行；本程序未要求摄像头校准，不混入驾驶辅助工项。扭矩及原文歧义应在实际施工前核对。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。已按官方英文正文（2026-08-09）及结构图复核，复核日期为2026-09-11。原厂资料会持续更新，施工前须重新核对 VIN、左/右驾驶配置、零件版本、固件、专用工具、软件例程和最新版程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
