本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI46.35-P-064657，版本7 |
|---|---|
| 功能组 | 46.35 电动转向系 |
| 日期 | 2019-03-04 |
| 适用范围 | 型号 205，全时四轮驱动（代码 M005）除外，截至车辆 生产日期 2017 年 12 月 1 日（适用于进口车型） 型号 213，全时四轮驱动（代码 M005）除外，截至车辆 生产日期 2017 年 12 月 1 日（适用于进口车型） 型号 238，全时四轮驱动（代码 M005）除外，截至车辆 生产日期 2017 年 12 月 1 日（适用于进口车型） 北京奔驰生产车辆型号205/213，全时四轮驱动（代码 M005）除外，截至车辆生产日期 2018 年 2 月12日（适用 于国产LE4车型），如果超出此适用范围，请创建TIPS案 例。 |
一、故障现象与投诉条件
适用于左舵驾驶车辆！
左转弯且同时驶过隆起或台阶（如路缘）时，左前方可听到敲击声。参见附件中的噪音视频。
噪音在方向盘向左转到约 270° 至 360° 时出现（方向盘未转到底）。
适用于右舵驾驶车辆！
右转弯且同时驶过隆起或台阶（如路缘）时，右前方可听到敲击声。参见附件中的噪音视频。
噪音在方向盘向右转到约 270° 至 360° 时出现（方向盘未转到底）。
附件
文件 描述
knocking noise_left turn, model 205 4x2.mp3 噪音视频
二、原通告列出的可能原因
转向机壳体中的齿条相对运动。
三、检查与补救步骤
须保持在转向极限位置上。
一旦确定转向机有问题，请执行后续修理方法：
须订购止推件修理套件（参见零件表）。
须订购新的止推件修理套件。
螺丝刀）拆除。前提条件是将千分表尖紧贴该表面。
1. 拆卸齿轮齿条式转向机构 (AR46.20-P-0600LW)
到转向器壳体定位件上。
除转向机壳
洁剂。
转向器壳体定位件：221589013100
3. 将齿轮齿条式转向机构调到中间位置
须与转向机壳体 (1) 上的标志 (7) 准确一致。
4. 松开波纹管并朝转向横拉杆头方向推动 (AR46.40-P-9998LW)
部卡箍。
5. 将橡胶塞 (3) 小心地从调节螺钉 (2) 中拔出。
须更换橡胶塞。
出齿条 (4) 规定的检测扭矩。否则
无法正确检查间隙。
须更换齿轮齿条式转向机构。
检测扭矩：20Nm
千分表支架：212589013100
千分表：001589532100
洁调节螺钉转向器壳体中的螺纹。
洁。
9. 取下压缩弹簧 (9) 和止推件 (8)
提示：为此可以使用尖嘴钳。
分润滑新止推件的所有面。为此在止推件上涂抹一圈油脂。此外请润滑（到齿条的）滑动面和压缩弹簧接触面
（附录 004）
提示：可用油脂，参见部件表格
提示：润滑调节螺钉的弹簧座。
提示：注意压缩弹簧的位置是否正确。
扭矩：60Nm
套筒扳手：203589043103
14. 将止推件调节螺钉松开 180°
止推件和齿条之间的间隙保持正确调节的状态！
到转向器壳体 (1) 上
支架：212589013100
17. 将定心销从支架 (02) 中取出
18. 将千分表 (01) 放到调节螺钉 (2) 上方的支架 (02) 中
千分表：001589532100
千分表支架：212589013100
回移动齿条 (4)。
出齿条 (4) 规定的检测扭矩。否则无法正确调节间隙。
标准间隙： 0.01mm
检测扭矩： 20Nm
20. 将支架 (02) 和千分表 (01) 从换向机壳体 (1) 上拆下
21. 调节齿条和止推件之间的间隙
须重复工
作步骤 14 至 21。
注意：如果未遵守该操作步骤，则无法保证止推件和齿条之间的间隙保持正确调节的状态！
要时重复调节过程
须再次更换调节
螺钉。
地移动。
套筒扳手 203589043103
24. 用颜色标记调节螺钉相对于壳体 (10) 的位置
波纹管 (AR46.40-P-9998LW)
提示：润滑转向器壳体上的波纹管座和转向横拉杆周围。
27. 将齿轮齿条式转向机构从转向器壳体固定件上拆下
齿轮齿条式转向机构 (AR46.20-P-0600LW)
附件
文件 描述
001.pdf 方向盘部件（2 页）
002.pdf 检查喷射点接触面
004.pdf 润滑止推件
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
须使用专用油
脂！
括：
止推件、止推件弹簧、止推件调节螺
钉、橡胶塞、大波纹管卡箍
操作号与损坏代码
容 时间 损坏代码 提示
46-4355 压块和齿条之间的间隙 调节（转向机拆
下后）
0.5Hrs 46490 17

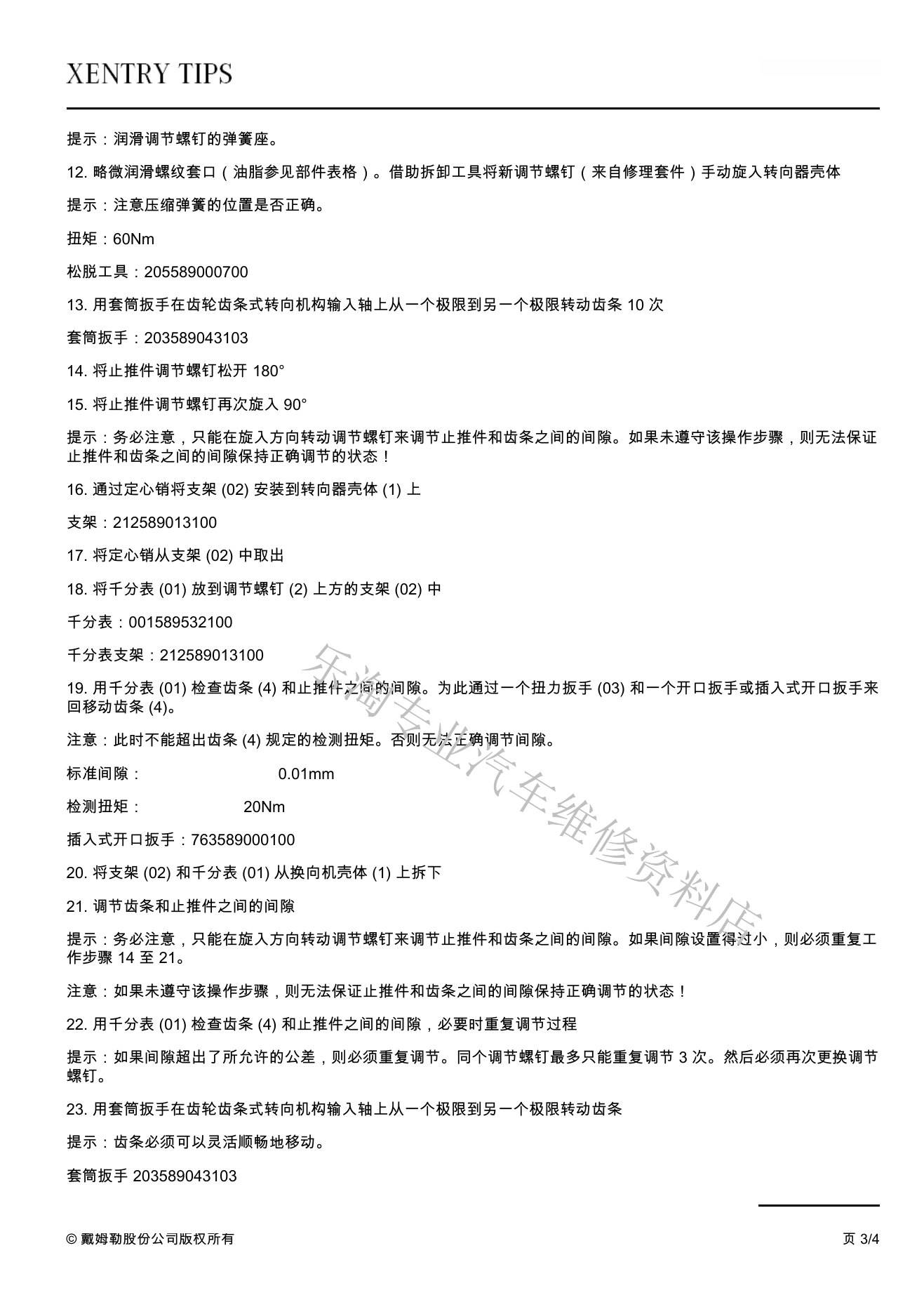

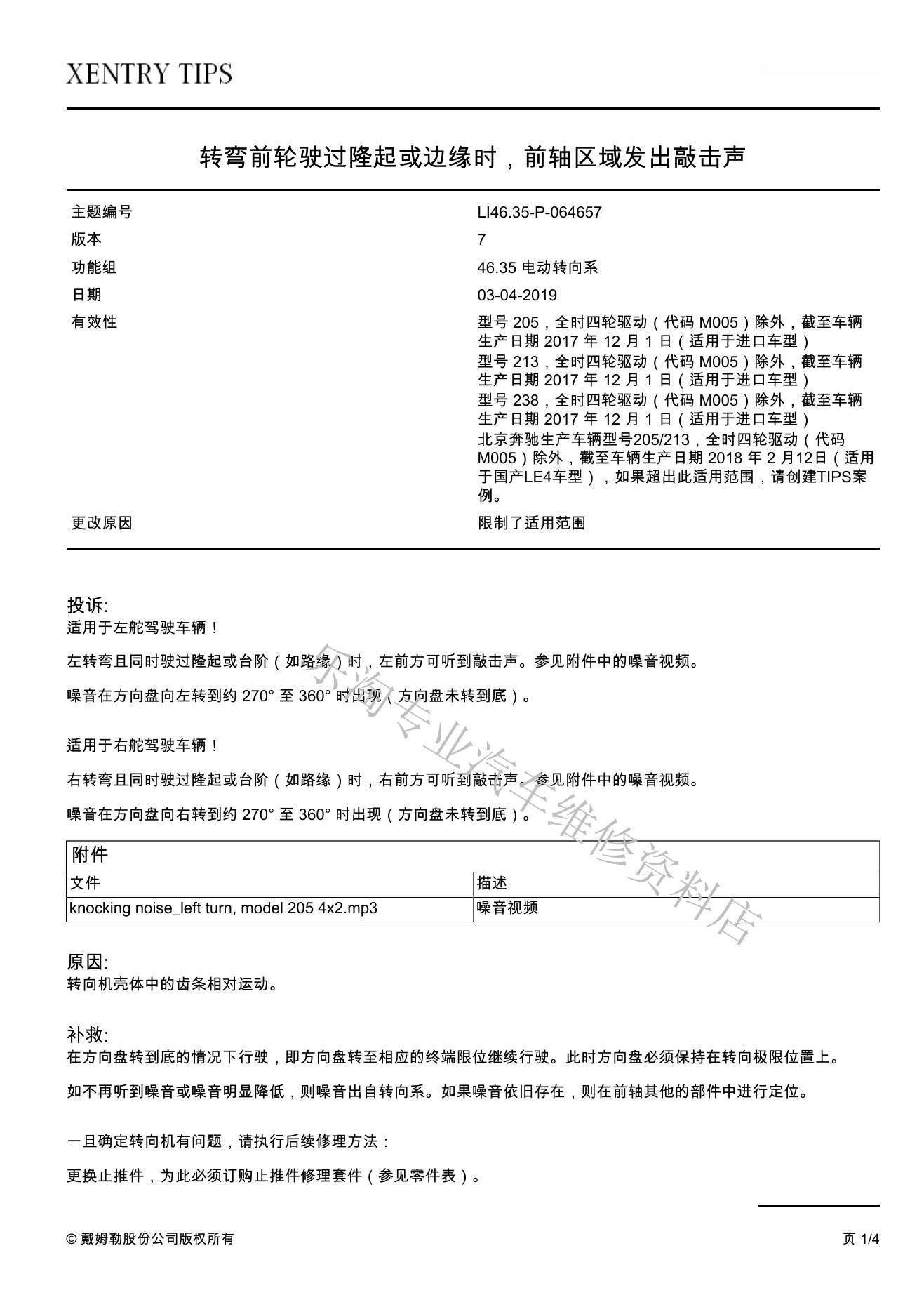

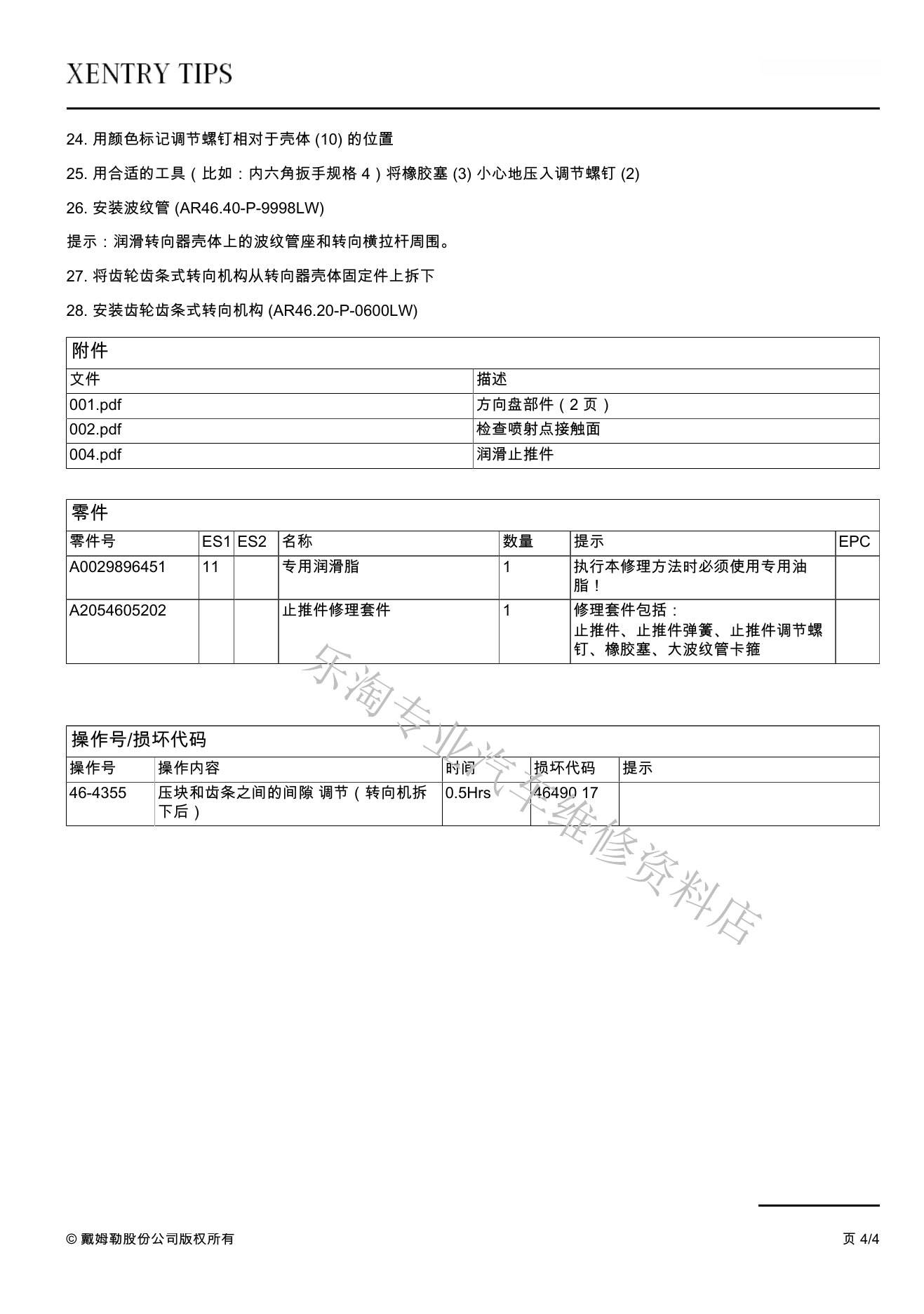

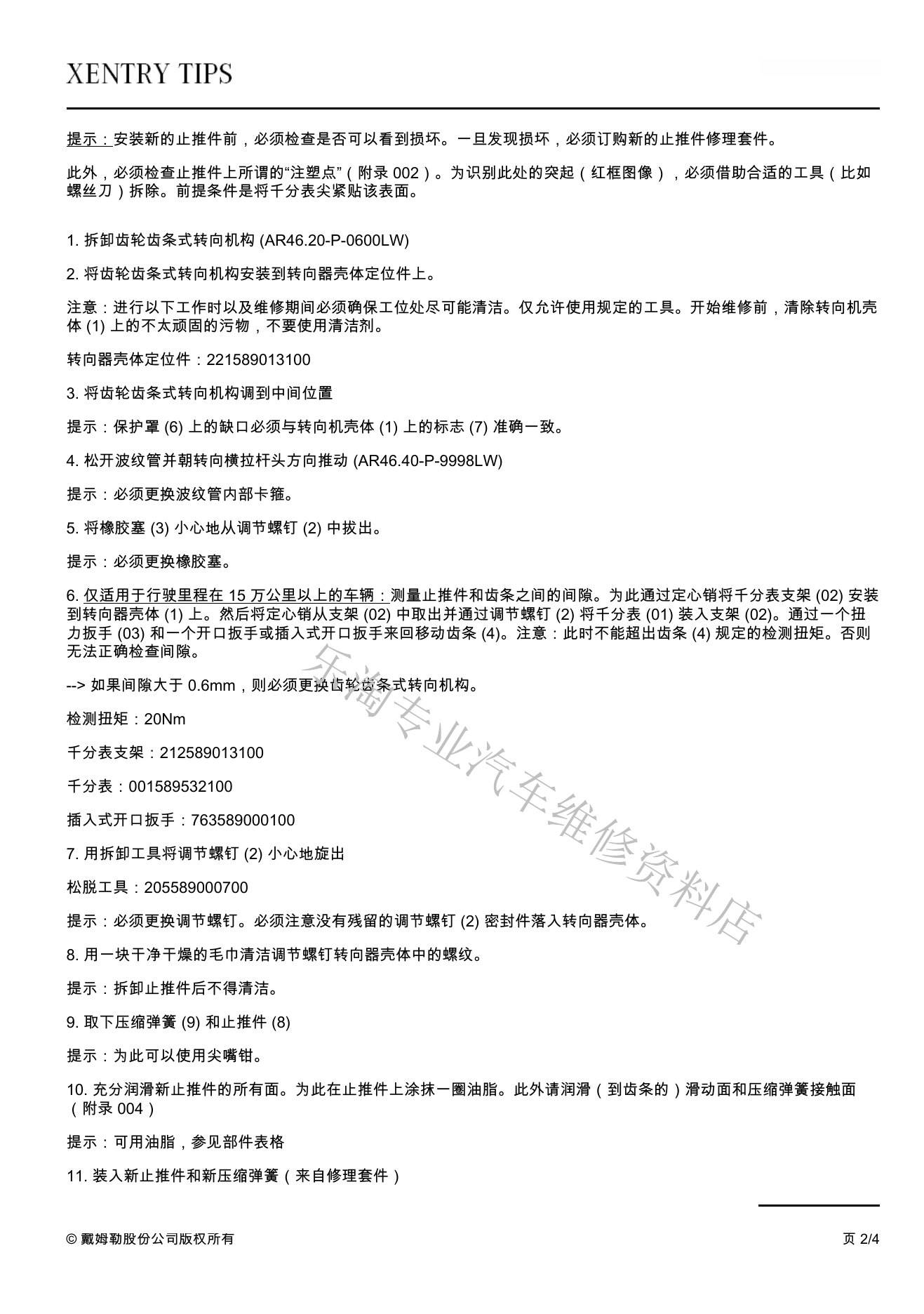

5、原始TIPS通告页面
以下完整保留4页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
