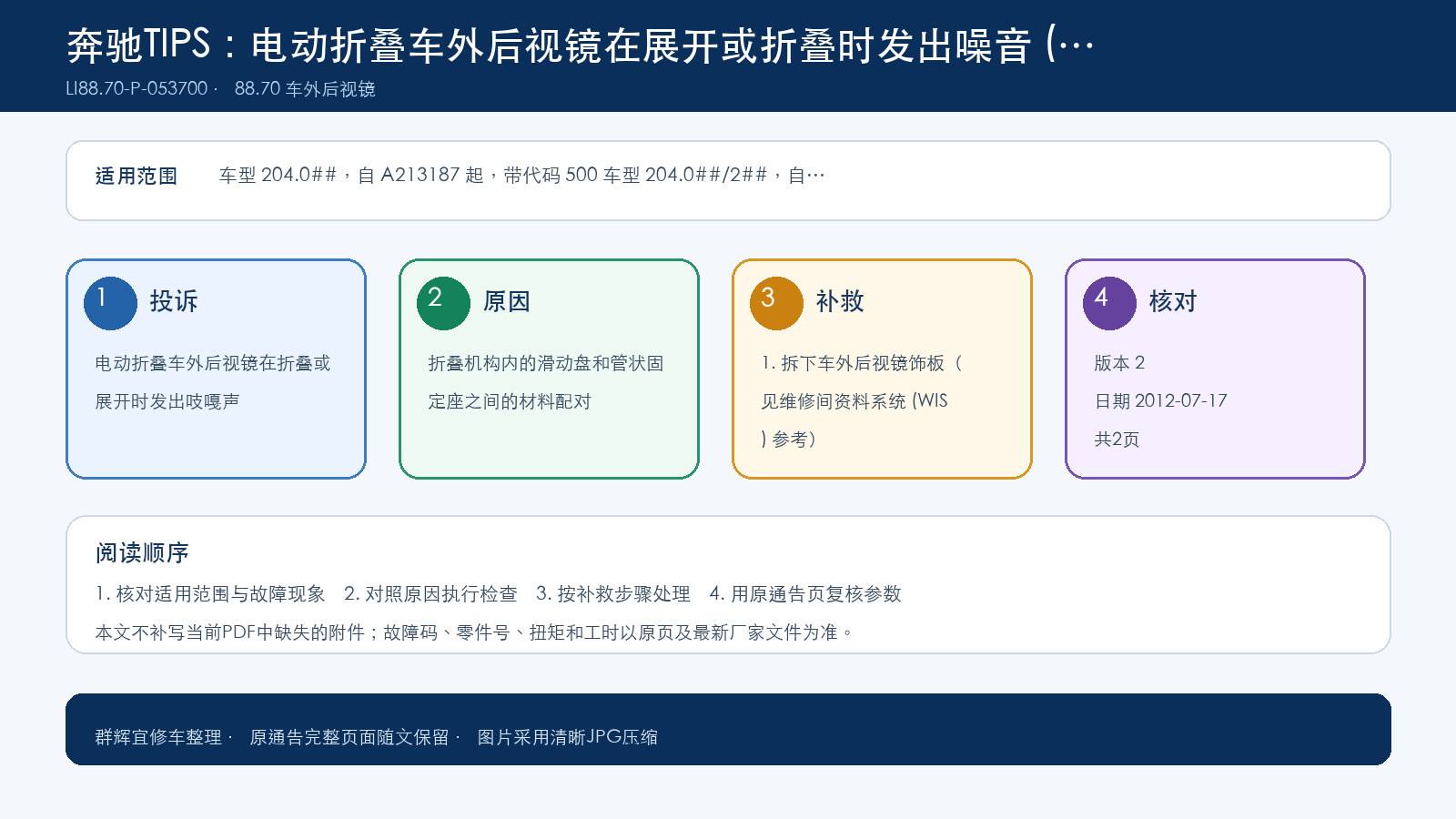

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI88.70-P-053700，版本2 |
|---|---|
| 功能组 | 88.70 车外后视镜 |
| 日期 | 2012-07-17 |
| 适用范围 | 车型 204.0##，自 A213187 起，带代码 500 车型 204.0##/2##，自 F231783 起，带代码 500 车型 204.0##/自 R 048423 起，带代码 500 车型 207.3/4 自 032555 起，带代码 249 车型 204.3/9，带代码 249 车型 212，带代码 249 车型 218.3，带代码 249 车型 216，221，自 2009 年 6 月 1 日起 车型 172，带代码 P49 |
一、故障现象与投诉条件
电动折叠车外后视镜在折叠或展开时发出吱嘎声。
二、原通告列出的可能原因
三、检查与补救步骤
1. 拆下车外后视镜饰板（见维修间资料系统 (WIS) 参考）。
2. 在滑动盘和管状固定座之间喷涂喷雾润滑脂，见图 1 和 2。
提示：喷式润滑脂足供多辆车使用。
3. 展开或折叠车外后视镜 8 次，见图 3。
4. 卡止凸缘 (a)，见图 4，从滑动盘上取下（例如用小锯片）。
车外后视镜饰板（见维修间资料系统 (WIS) 参考）。
附件
文件 描述
Bild 1.JPG 图 1
Bild 2.JPG 图 2
Bild 3.JPG 图 3
Bild 4.JPG 图 4
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
HHS Fluid 物品号 08931064 1 gotis://P_00.15_01.0
操作号与损坏代码
容 时间 损坏代码 提示
81B01 36 左侧车外后视镜
81P01 36 右侧车外后视镜
WIS参考
车外后视镜饰板 补救
车外后视镜饰板 补救

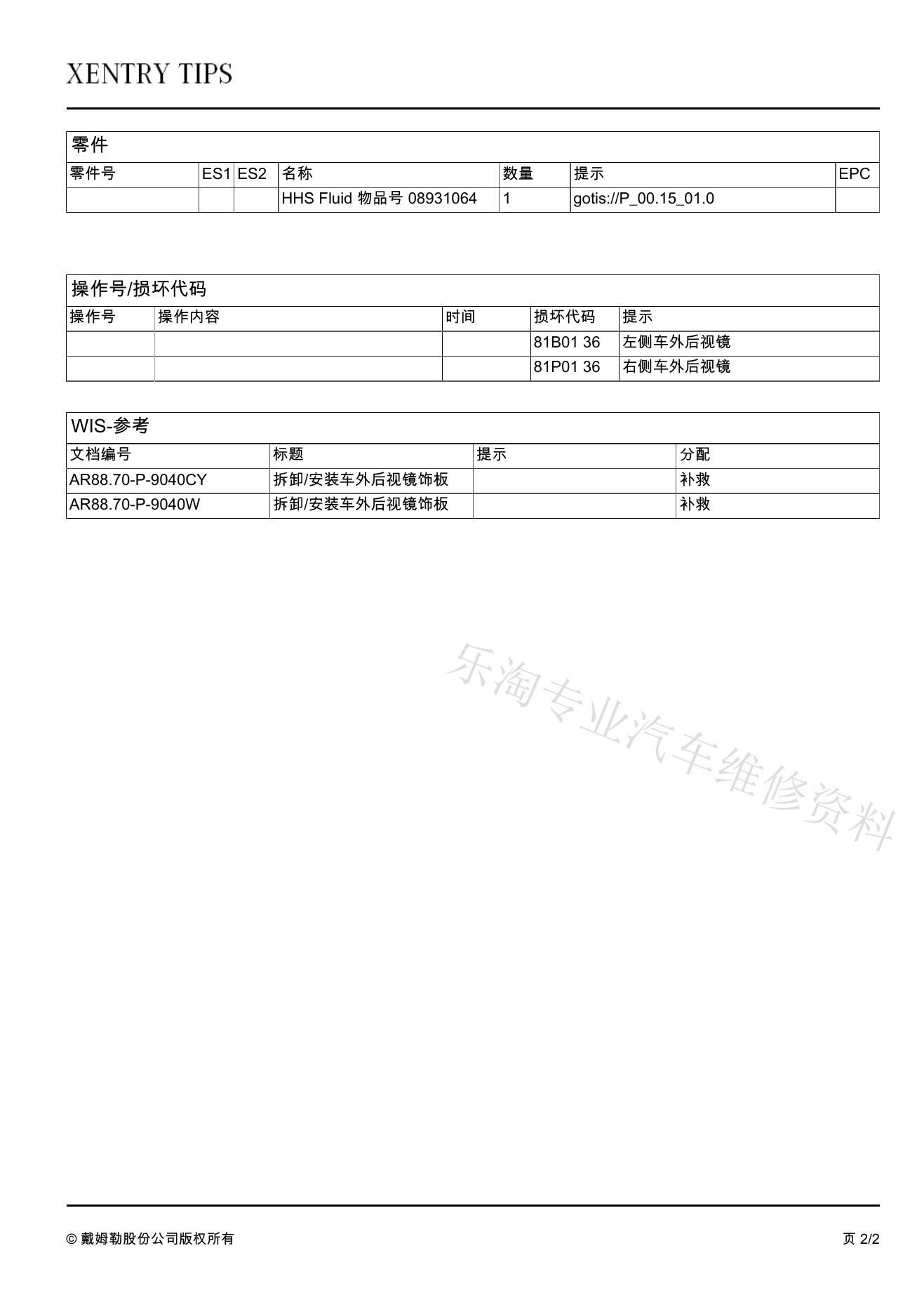

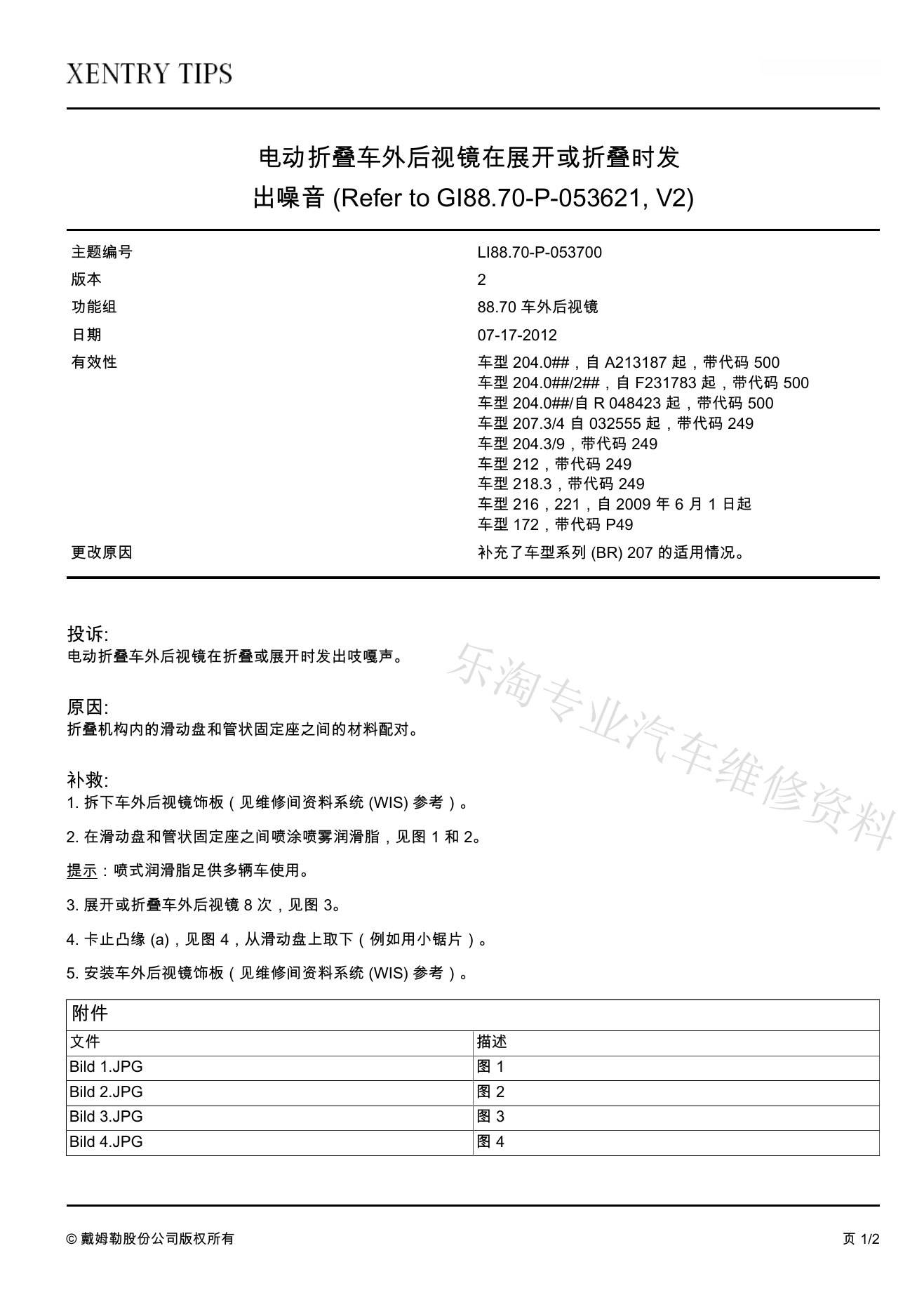

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
