2024+ 特斯拉 Model 3 扶手铰链更换：内外扶手拆分与4个螺钉1 N·m

铰链固定在外侧扶手上，必须先拆到相应层级。把前置总成和铰链自身固定件分开记录，复装时更容易查漏。

适用：2024+ Model 3，对照具体车辆配置及最新版原厂程序使用。本文为培训要点整理，须执行主程序要求的低压断电及恢复，并阅读完整前置总成关联程序；其他电气安全要求按所操作部件的原厂程序核对。

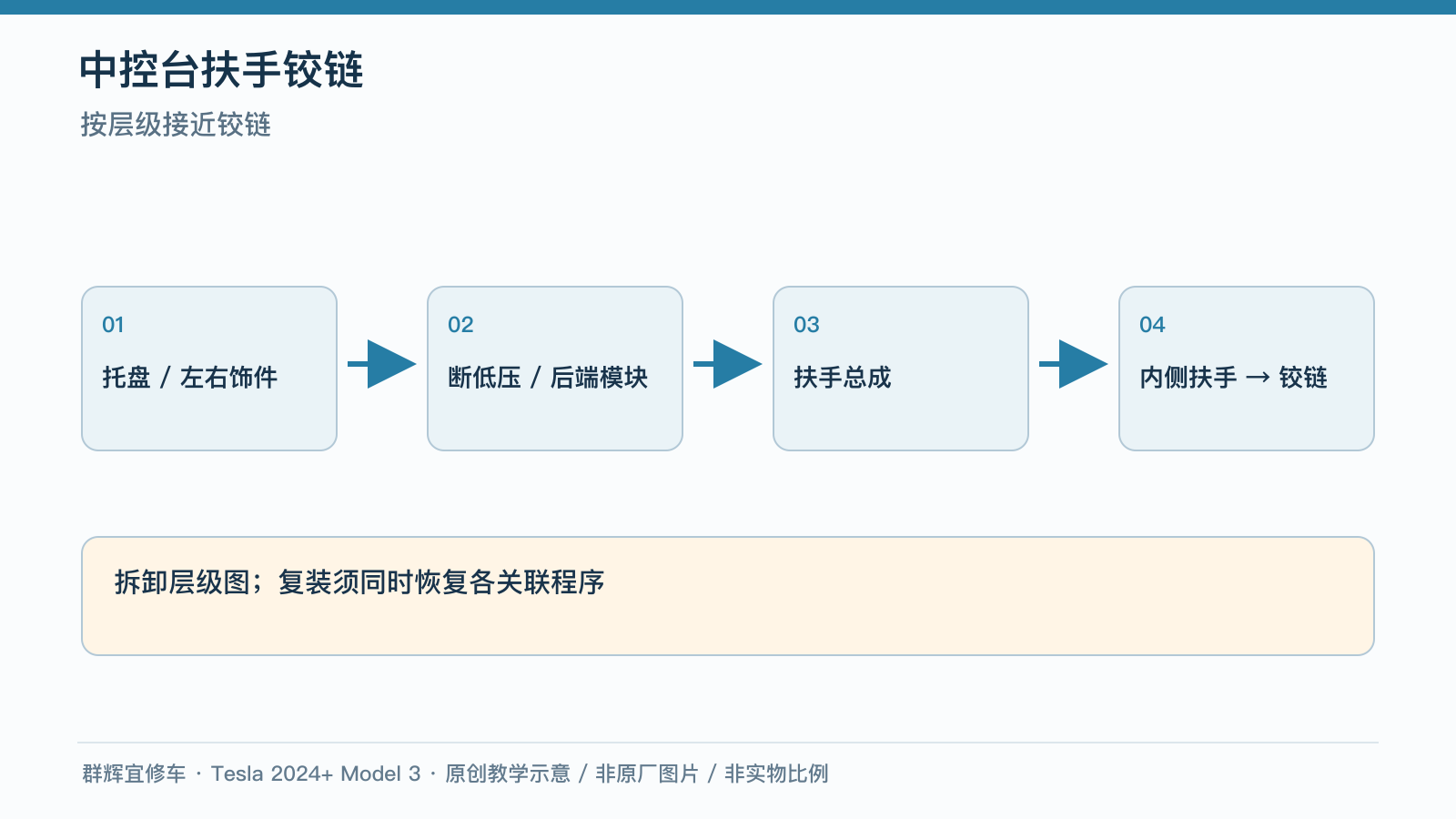

按层级接近铰链

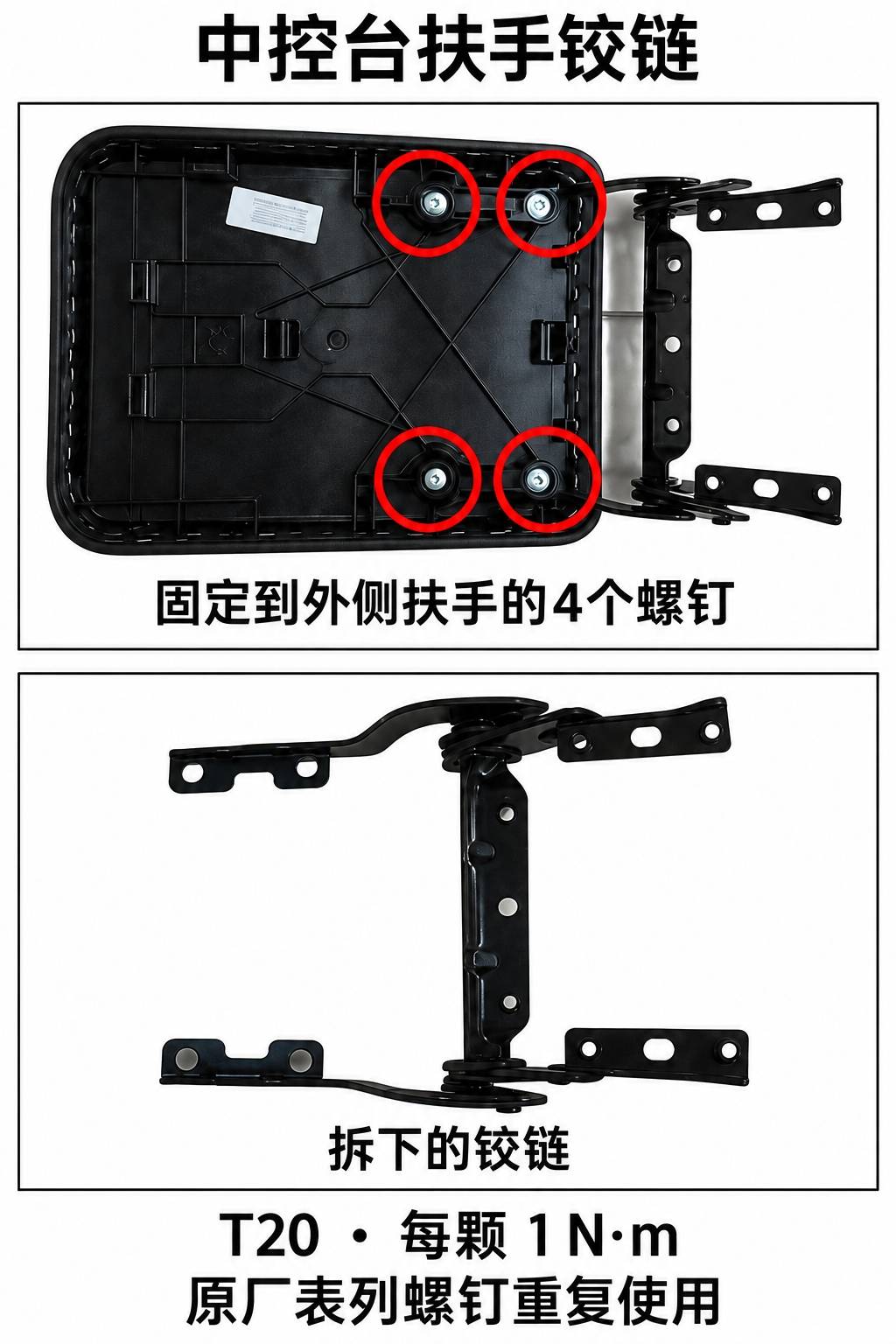

根据实车选择卡夹式或螺钉式手机托盘关联程序，感应充电器无需从托盘分离。依次拆后端面板、左右后侧面板、左右前侧面板、左右装饰饰板和前备箱后部挡板，再按关联程序断开低压电池电源。取下后端模块总成时无需把后端模块从总成分离；之后拆扶手总成和内侧扶手，最后拆固定铰链到外侧扶手的四颗 T20 螺钉并取下铰链。

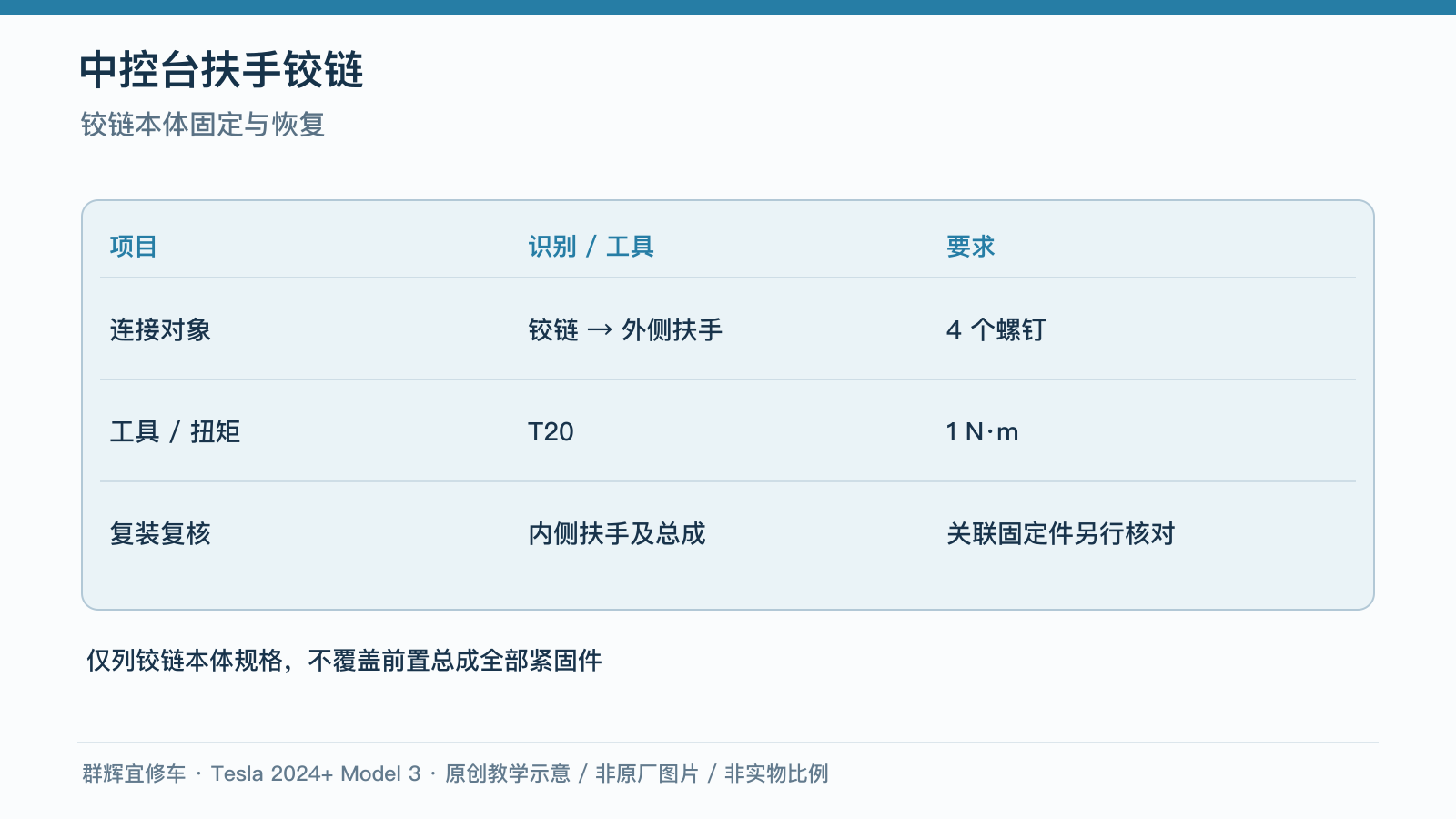

铰链本体固定与恢复

安装四颗 T20 铰链螺钉，每颗 1 N·m，原厂表列重复使用。依次装回内侧扶手、扶手总成和后端模块总成，再连接低压电源。之后安装前备箱后挡板、左右装饰饰板、左右前侧面板、左右后侧面板、后端面板，最后安装对应类型的手机托盘总成。各关联件按各自程序施工，不统一套用铰链的 1 N·m。

培训复核建议

装好后检查转动是否顺畅、左右间隙是否一致及是否有新增异响。原厂此页是拆装程序，不能仅凭“异响”就直接判定铰链损坏；故障定位仍应结合实车检查。

原厂资料

参考：Tesla 官方对应维修程序（2026年9月12日完成全文与配图核对；原厂页面标注更新日期2026年8月9日）。图中关系和本文验收建议用于辅助理解；实物结构、配置差异及关联步骤以原厂页面为准。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
