2024+ 特斯拉 Model 3 清洗储液罐总成拆装：3个螺栓4 N·m与卡夹分类

储液罐总成拆装需要分别解除电气连接、清洗软管、线束夹、软管导向夹和车身固定件。原厂程序中的两个“4个”分别指线束夹和软管导向夹，不能合并成一组，也不能漏掉3个定位销。

适用：2024+ Model 3，按VIN与实车配置确认。早期生产车辆可能没有前摄像头清洗软管；有此支路才执行相应断开和锁止步骤。本文是维修培训整理，不凭示意图推定看不到的卡扣结构、针脚或加力方向。

一、取得前部访问空间并排液

按前备箱总成拆装程序移除储物单元及所需访问部件，完整处理该程序中的连接器和固定件。打开清洗液罐盖，在车前放置气压式排液器，将压缩空气连接到排液器，打开设备阀门并用抽液管尽量排出罐内清洗液。结束后断开气源、移走设备，妥善收集液体。

二、分离可选支路与两个电气接头

如有前摄像头清洗支路，先解锁黑色锁片，再断开软管。不能拉扯软管强行脱开。下面上图显示锁片，下图显示分离后的快接头；定位线不是锁片运动方向。

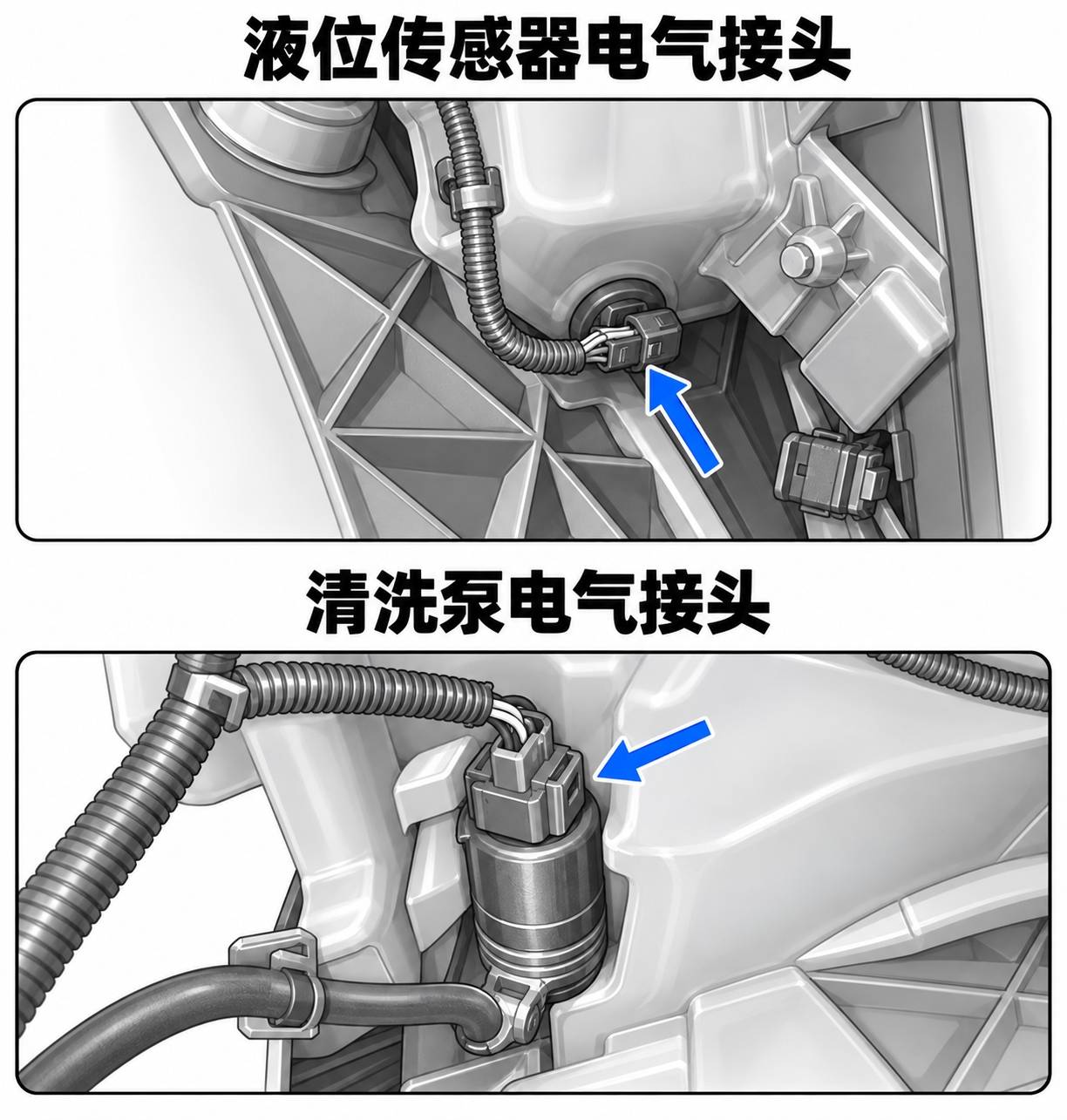

接着断开液位传感器电气连接器，再断开清洗泵电气连接器。下图标记的是电气插接位置，不是泵下方的出液软管接头。保护端子和线束，不以导线承受拉力；图不提供针脚定义或锁片行程。

三、先解除泵端与罐体软管固定

松开清洗软管在泵端的卡子，再松开软管在储液罐上的卡子。下图分别展示泵端接头和罐体支承位置，防止把泵上部的电气连接器与下部软管混为一处。

四、分组释放线束夹和软管导向夹

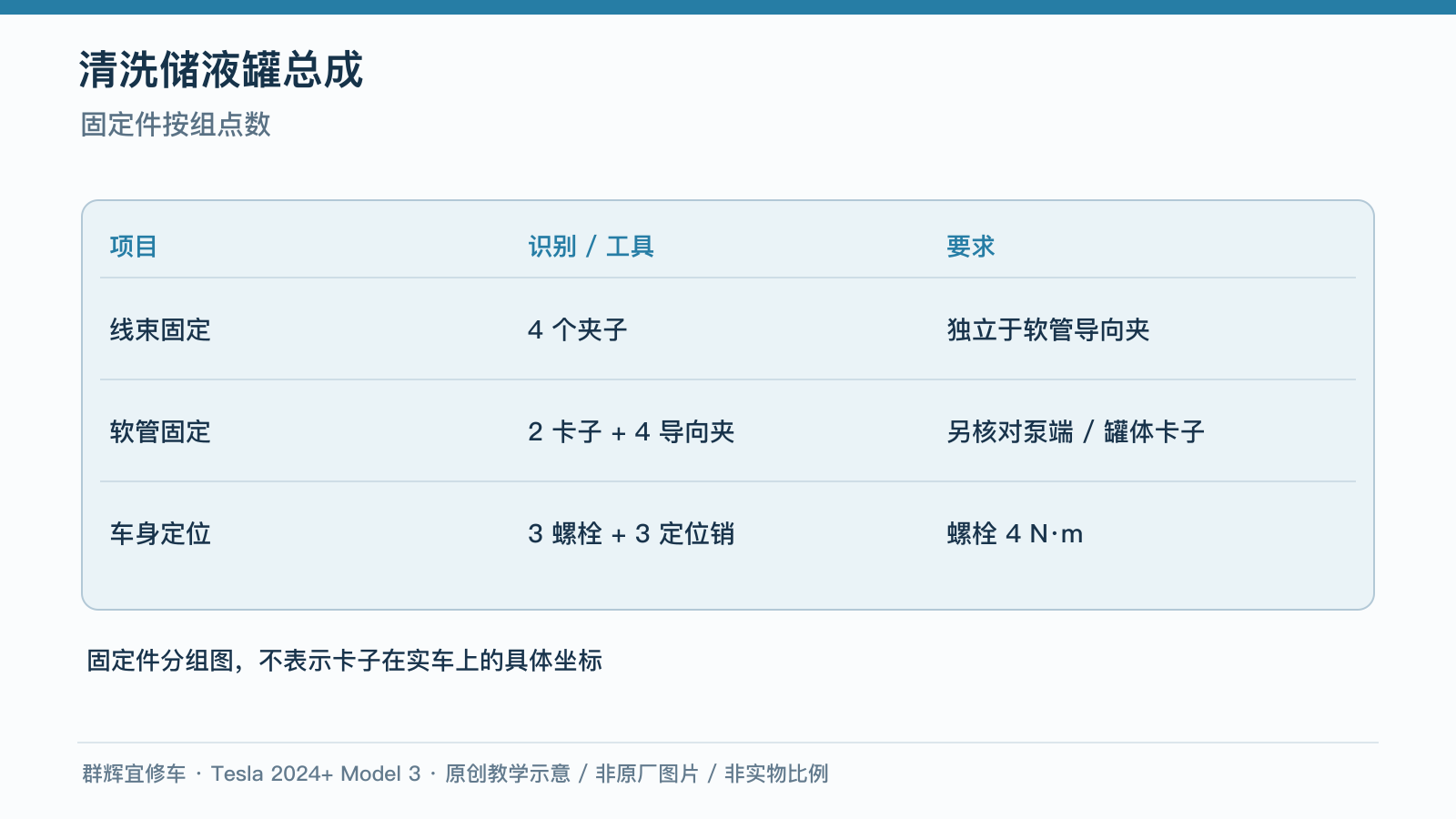

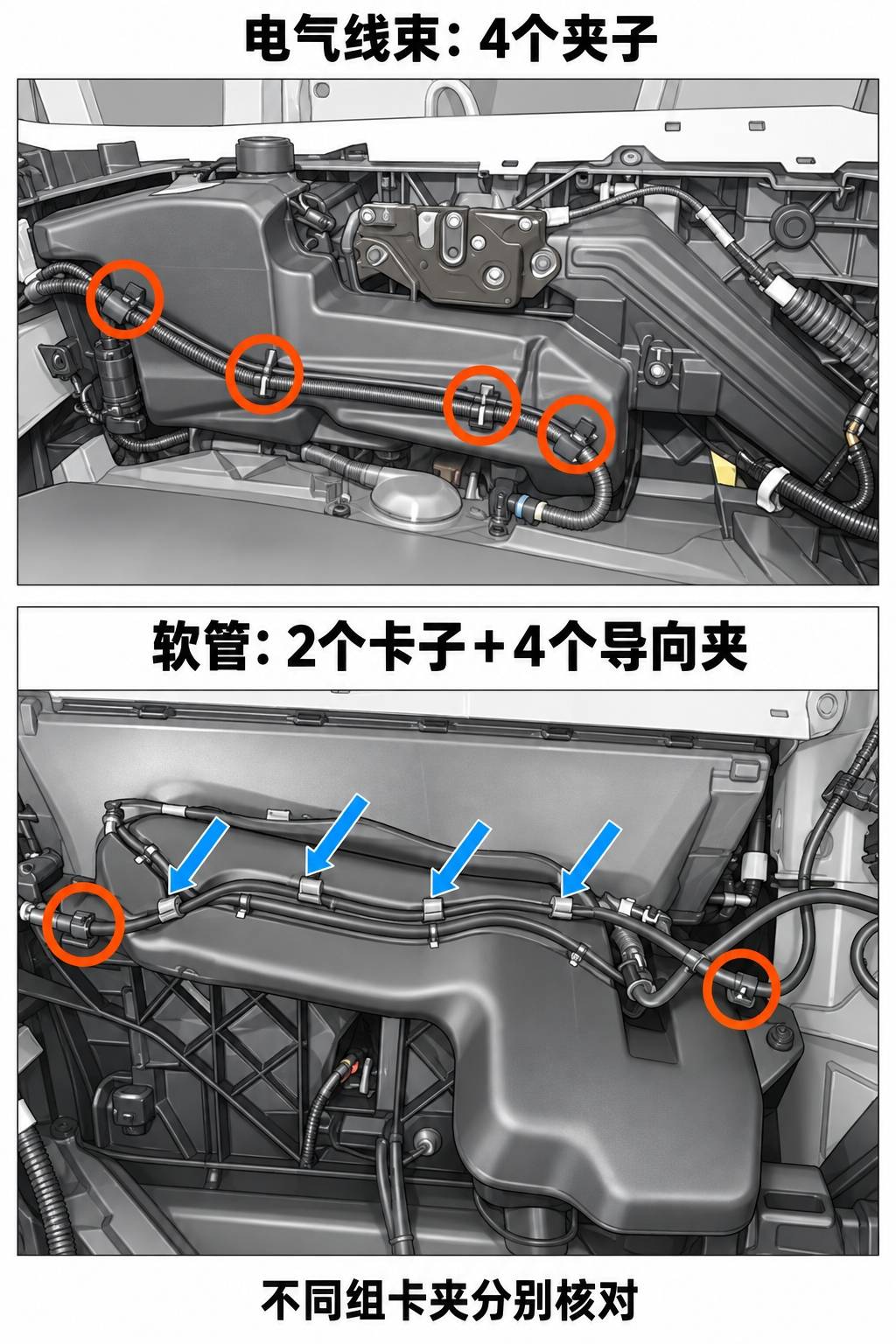

释放将电气线束固定到储液罐的4个夹子。再释放软管的2个卡子和4个导向夹。上图四处圆圈属于电气线束组；下图两处圆圈与四个箭头分别对应软管卡子和导向夹。这些是位置参考标记，不表示撬动方向。

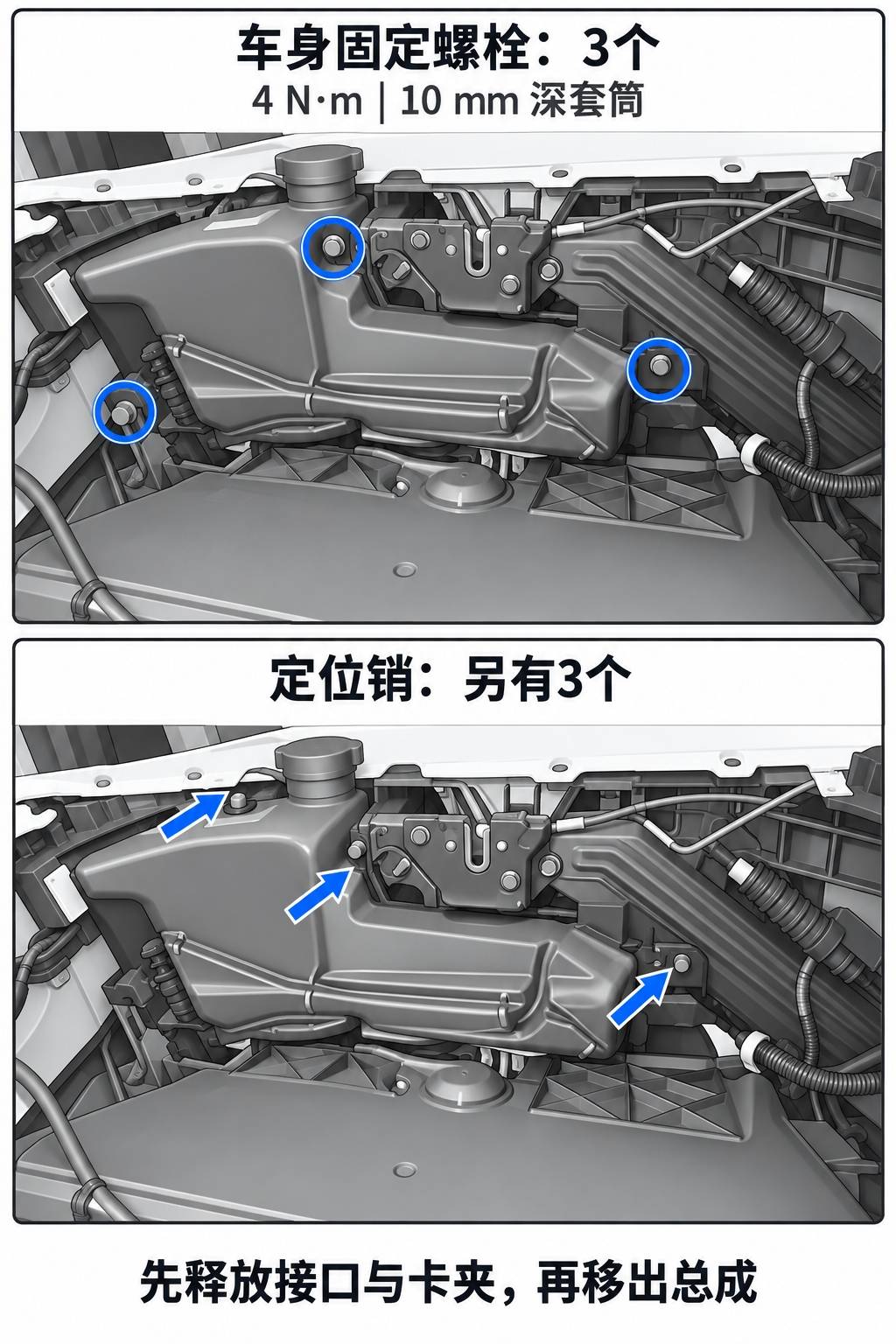

五、拆下3个螺栓，释放3个定位销

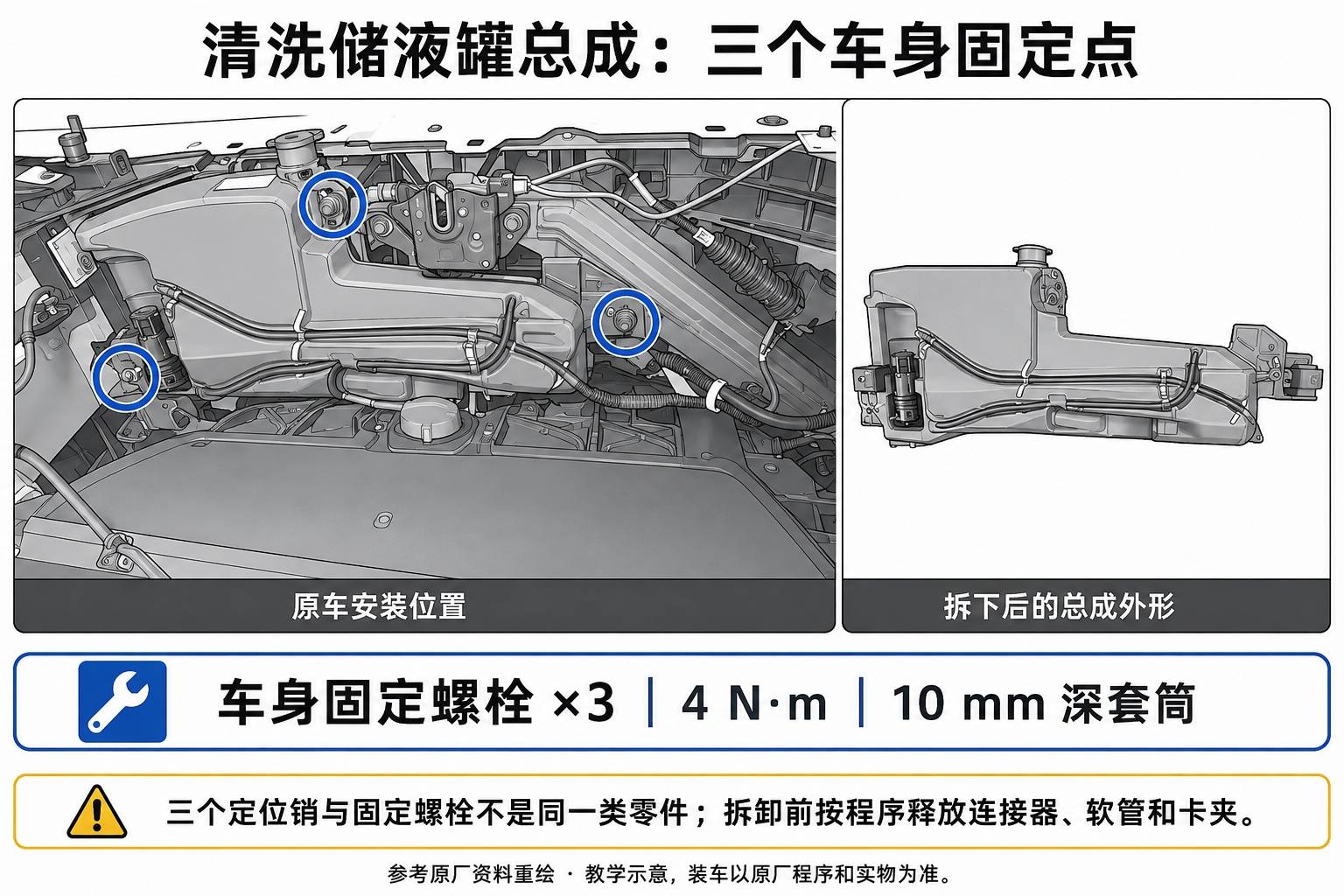

拆下总成与车身之间的3个固定螺栓，推荐使用10 mm深套筒。随后释放3个定位销，再移出储液罐总成。先确认前面所有接口和卡夹已解除，发现牵扯应回查，不能靠晃动罐体把剩余连接拉断。妥善承接残液；重新加注安排在总成装回及接口恢复后进行。

六、按组复装，不漏恢复连接

1. 将总成正确放回车身位置，检查定位配合，安装3个固定螺栓。按原厂规定使用10 mm深套筒紧至4 N·m，螺栓列为可重复使用。4 N·m仅适用于这3个螺栓，不适用于塑料卡子或定位销。
2. 恢复软管的2个卡子和4个导向夹，再恢复4个电气线束夹。
3. 恢复清洗软管在罐体上的卡子，再恢复泵端软管固定。
4. 连接清洗泵电气接头。如有前摄像头清洗软管，连接该支路并锁止黑色锁片。再连接液位传感器电气接头。
5. 按关联程序复装前备箱储物单元及访问部件，确认所需连接器和固定件恢复完整。

七、加注和功能验收

加注清洗液，盖好罐盖，关闭前备箱盖，升起左前车窗并关闭左前车门，随后验证挡风玻璃雨刮器和清洗器运转。这些是总成原厂程序的最终步骤。

另建议检查各接口渗漏、软管折扁和线束干涉，并在有摄像头清洗支路时按适用功能方法检查供液。检查不到实际出液或出现渗漏时，应返回对应接头和密封位置复查，不以泵声代替验收。

原厂资料与配图说明

来源：雨刮储液罐总成（拆卸和更换）及前备箱关联程序。本次全文和配图复核2026-09-13，主页面标注2026-08-09，并注明2025-10-10增加摄像头清洗支路步骤。

六张配图按排液、支路、电气、泵端软管、卡夹和车身固定分开说明，依据原厂照片重新绘制，并非特斯拉原始图片。局部细节是教学参考，不作为隐藏锁止结构、尺寸、针脚或力的依据；操作必须核对适用原厂程序及实车。
