2024+ 特斯拉 Model 3 后门氛围灯模块更换：2 个锁片、RGB 寻址与软件重装

适用车型：2024+ 特斯拉 Model 3 后车门氛围灯系统。

本文处理后车门氛围灯 LED 模块。机械拆装完成后还必须执行 RGB 灯寻址、车辆软件重新安装并退出维护模式；只确认灯能点亮，不能替代原厂规定的更换后维护流程。

一、位置、工具与前置拆卸

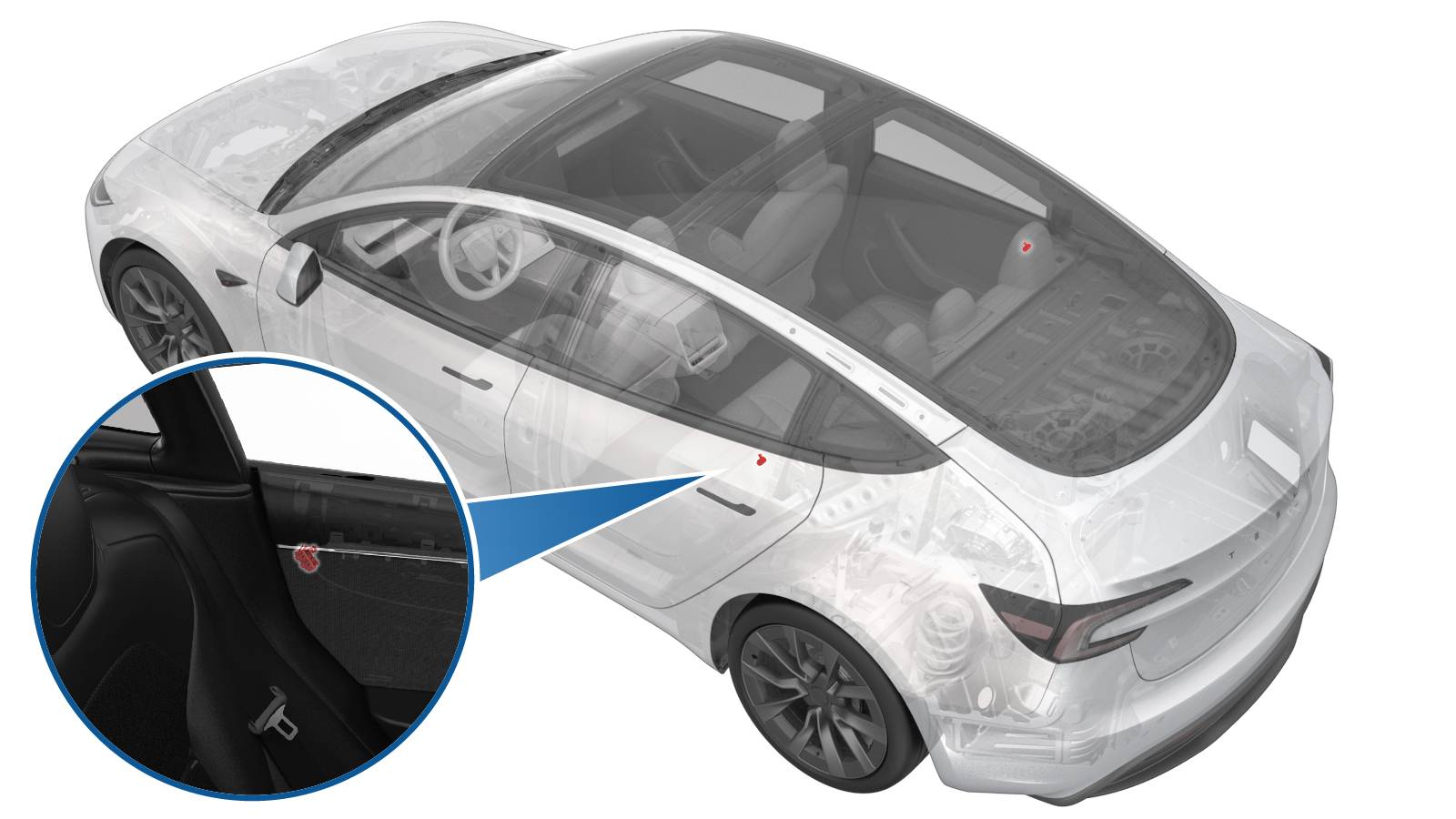

图1标出后车门氛围灯在车内的位置。以左后门为操作侧，打开车门并降下车窗，按关联程序拆下后门迎宾灯、后门饰板和车门 NVH 垫。准备塑料防护用品、45 度长挑针（45 degree pick）以及可连接车辆的 Toolbox 笔记本电脑。原厂没有为本模块列出紧固扭矩。

二、拆下 LED 模块

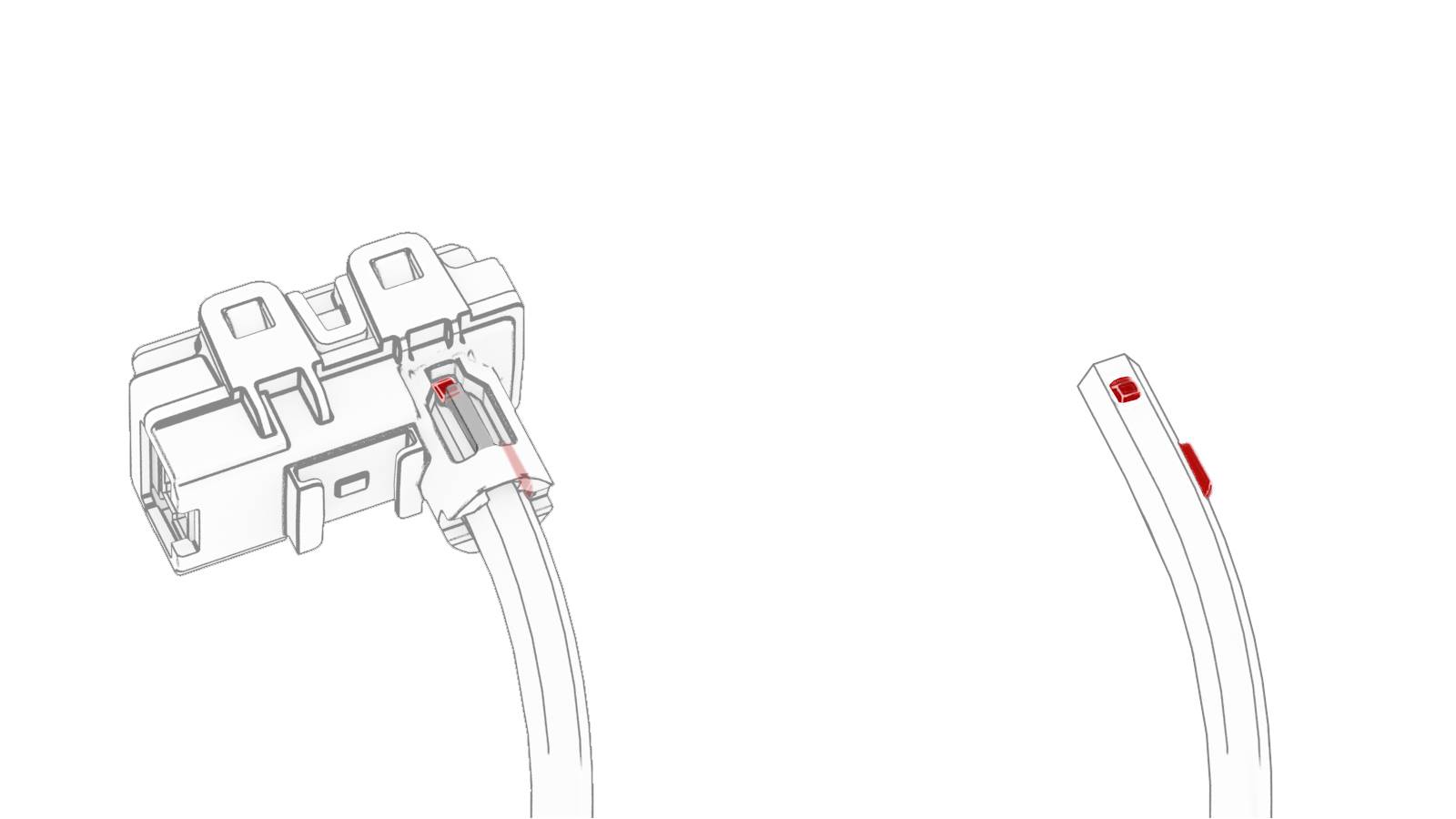

断开后门氛围灯模块连接器，避免拉扯线束。图2显示插头与线束位置。

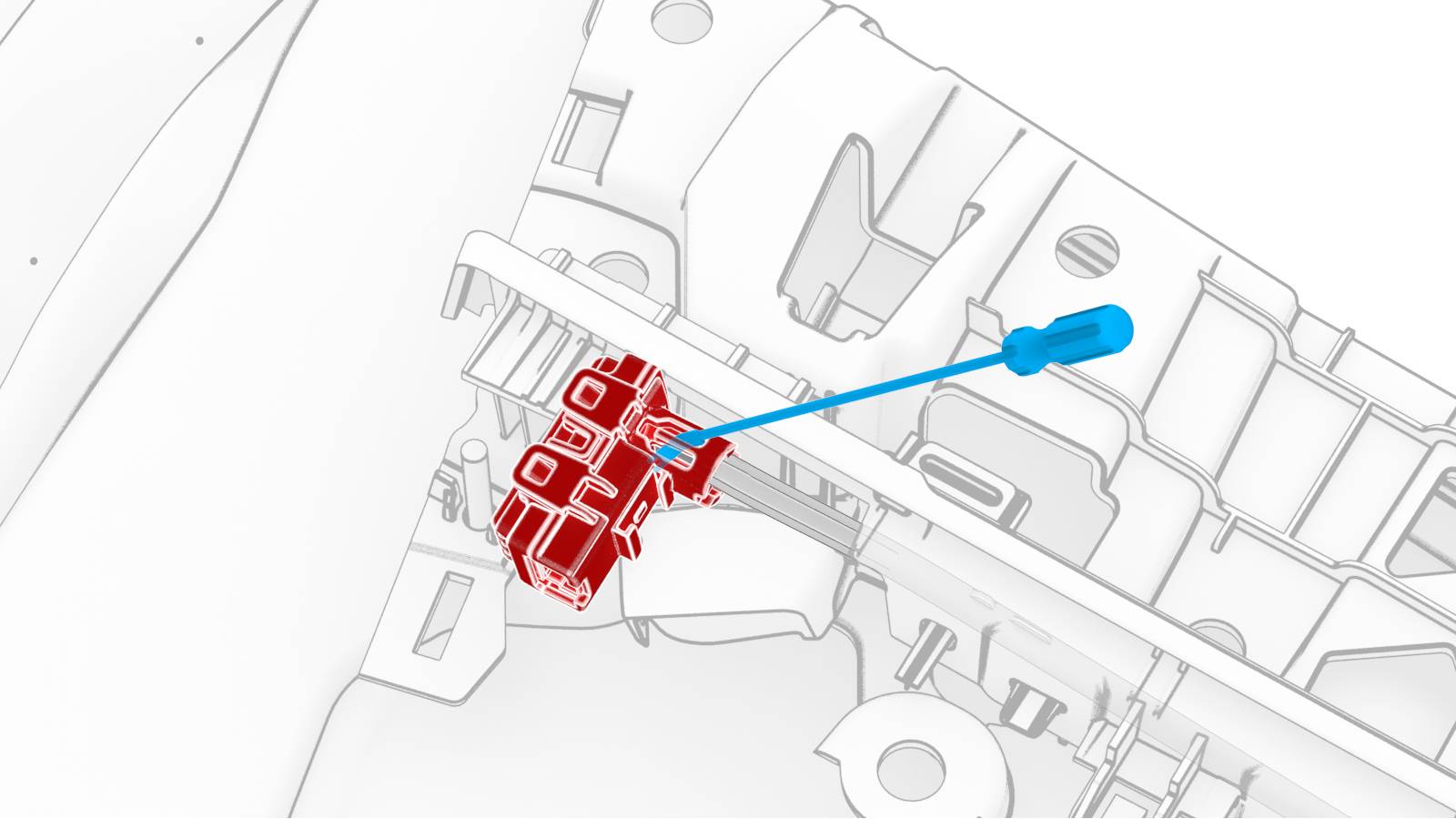

释放把模块固定到车门饰板支架的锁片，图3突出显示支架接合区域。确认支架锁片已经脱开后再处理灯带端，避免两处同时受力。

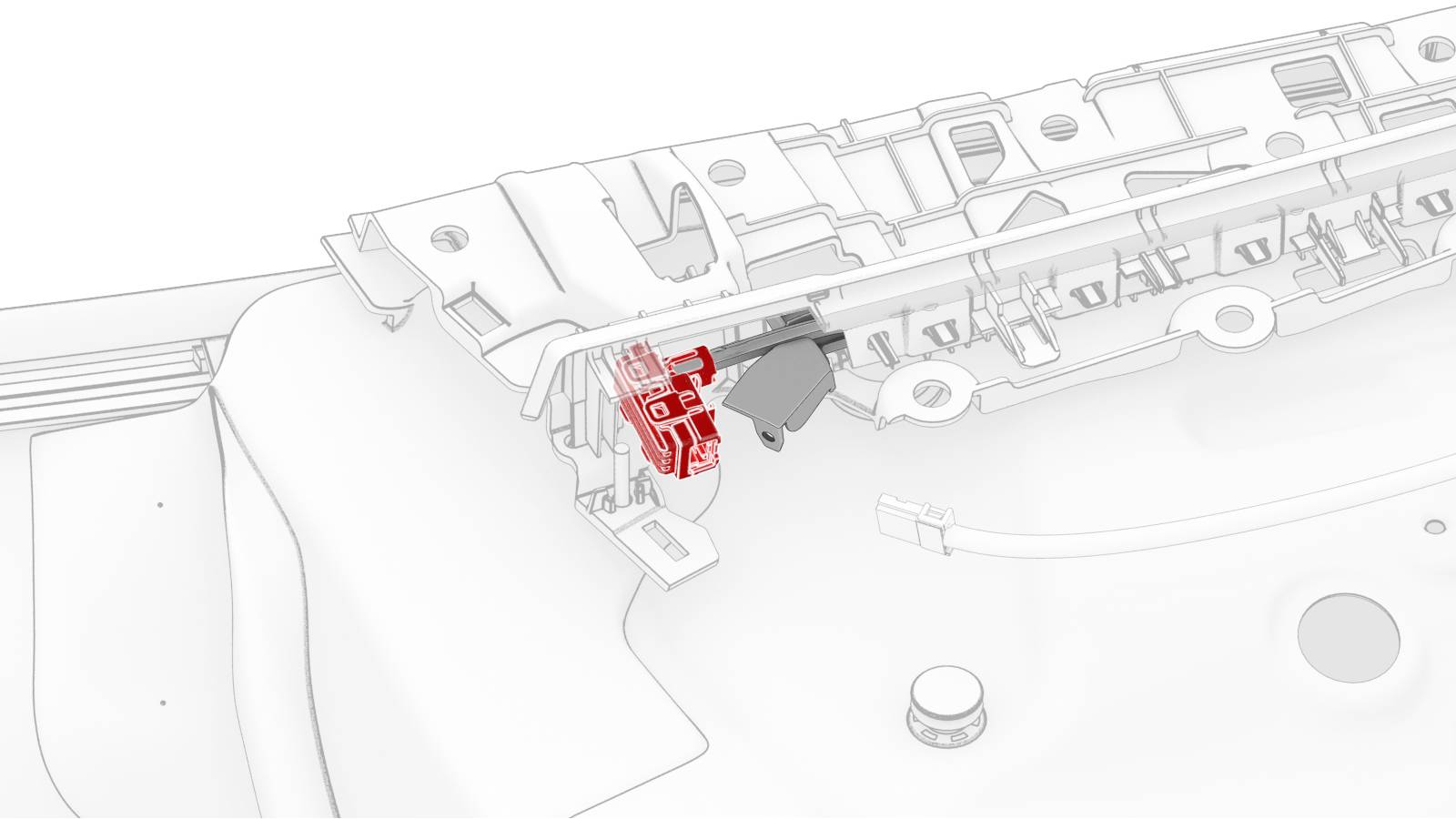

使用 45 度长挑针释放模块与 LED 灯带连接处的 2 个锁片和定位销，然后从车辆上取下模块。图4显示工具的接触方向。挑针只用于指定锁片位置，不能刺入灯带或用作大幅度撬杆。

三、定位销、灯带与模块检查

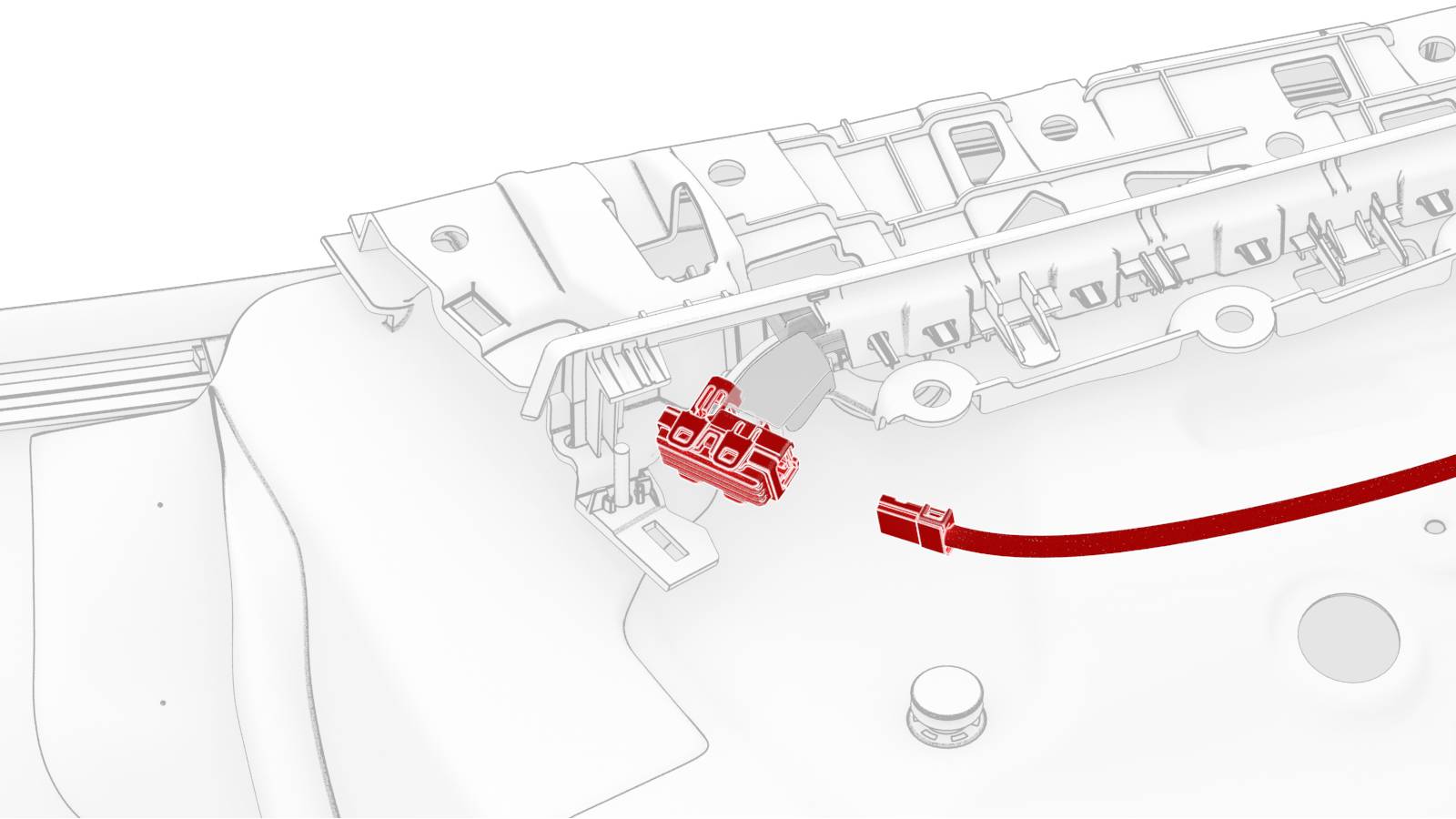

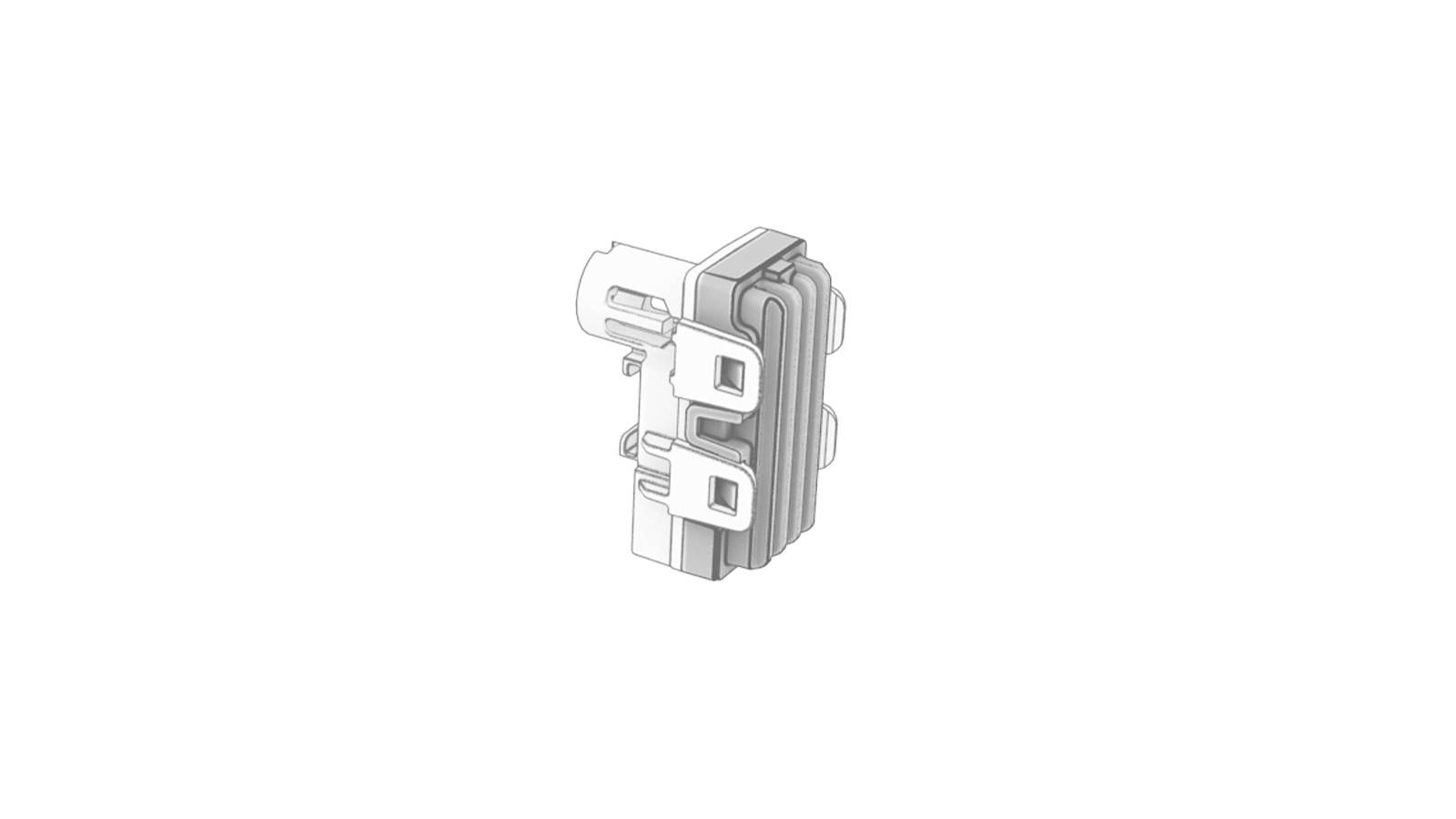

图5展示模块与灯带端部的连接关系，图6展示拆下的模块。检查插头壳体、2 个锁片、定位销和灯带端部有无裂损、弯折或异物。若灯带已经受伤，不应靠强压新模块掩盖问题。

四、机械复装

安装前先对准定位销，再接合模块与 LED 灯带之间的 2 个锁片。原厂明确要求注意不要损坏 LED 灯带。图7再次给出定位销和灯带端部的对位关系。确认两处锁片均已扣合后，把模块固定到车门饰板支架并接合其锁片，随后连接模块插头。

按关联程序装回后门 NVH 垫、迎宾灯和车门饰板。复装过程中检查线束未被 NVH 垫或饰板卡子夹住，插头锁止结构已完全接合。

五、RGB 寻址与软件流程

把装有 Toolbox 的笔记本电脑连接车辆并解锁车辆网关。运行 PROC_VC_X_RGB-LIGHTS-ADDRESSING：在维护模式中可从“低压 → 车内照明 → RGB 灯寻址”或“中压 → 车内照明 → RGB 灯寻址”进入，也可通过 Toolbox 调用该例程。该例程要求车辆软件为 2024.44 或更新版本；软件版本不满足时，不应跳过要求或将例程失败误判为模块故障。

寻址完成后，按原厂程序重新安装车辆软件，再退出维护模式。升起左后车窗并关闭车门。群辉补充验收：检查后门灯带色彩和亮度响应、相邻氛围灯颜色一致、迎宾灯和车窗功能正常，并确认没有灯光或车门相关故障提示。异常时先复核插头、定位销、锁片、软件版本和例程结果，再决定是否更换其他部件。

原厂资料及关联程序

本题核对 Tesla 2024+ Model 3 原厂《氛围灯 LED 模块 - 后车门 ((拆卸和更换))》：中文原文及英文原文；主 GUID：GUID-00842EAB-41CE-41CF-A4DF-A780D0709BA1。核对日期：2026-09-23；施工前须重新确认适用 VIN、配置与原厂当前版本。

与本题正文所述访问或恢复范围相关、且由原厂页面直接引用的入口：

• 车门饰板 - 后 - 左侧 ((拆卸和更换))：负责后门饰板的拆装与连接恢复。
• Toolbox（连接和断开）：规定诊断设备的连接与断开。
• 软件重新安装 - 触摸屏：规定固件重装步骤。

本题适用边界：后门饰板访问、RGB 寻址所需的软件连接和软件重装分别有独立条件；机械锁片到位不等于灯光寻址成功。
