奔驰C217倒车摄像头拆装：行李厢盖进入、插头分离与360°系统校准

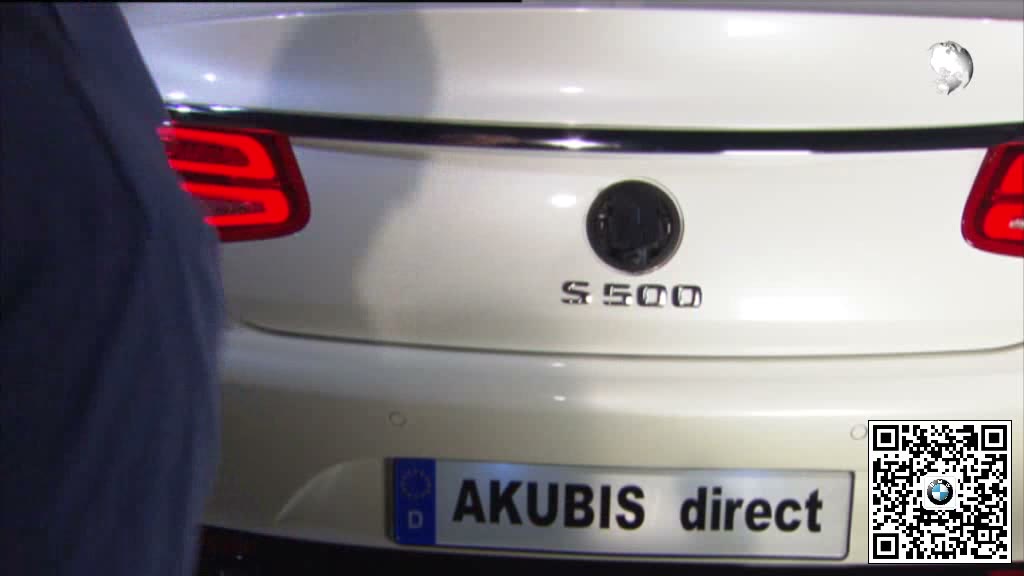

C217倒车摄像头安装在行李厢盖区域，部分车辆与360°全景系统共同工作。

更换后不能只检查图像，还应确认视角、轨迹线和控制单元状态。

一、确认摄像系统配置并读取故障

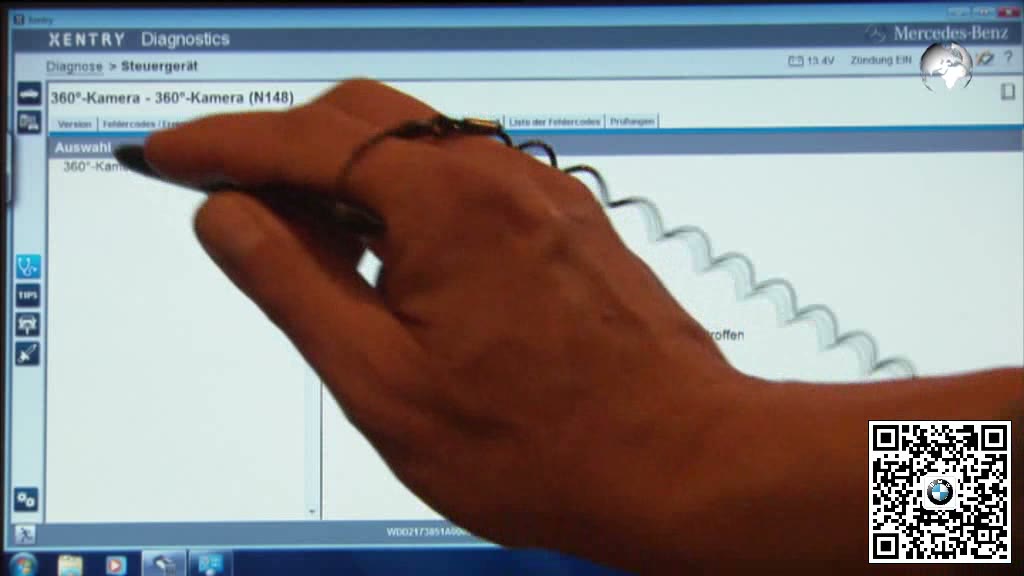

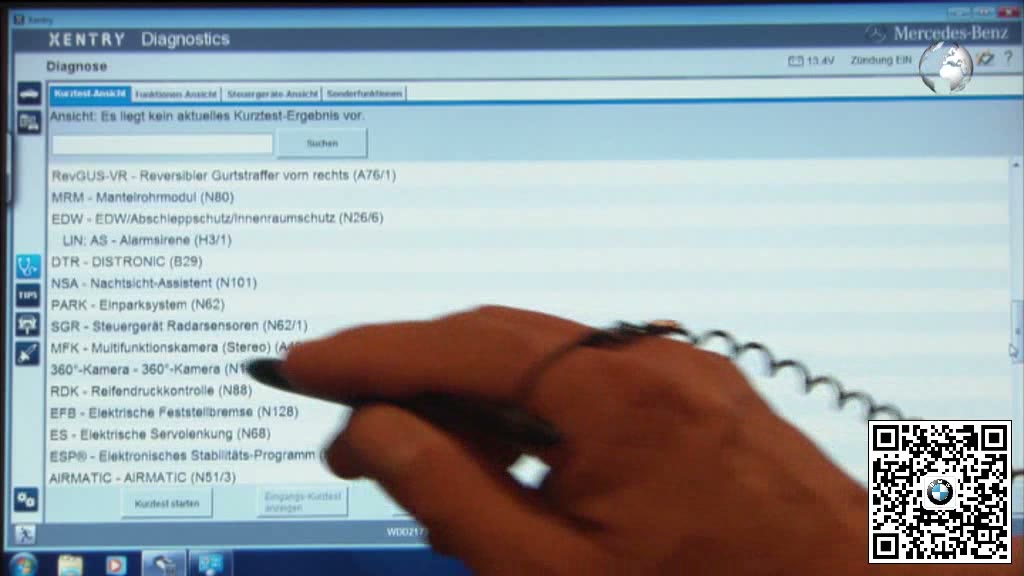

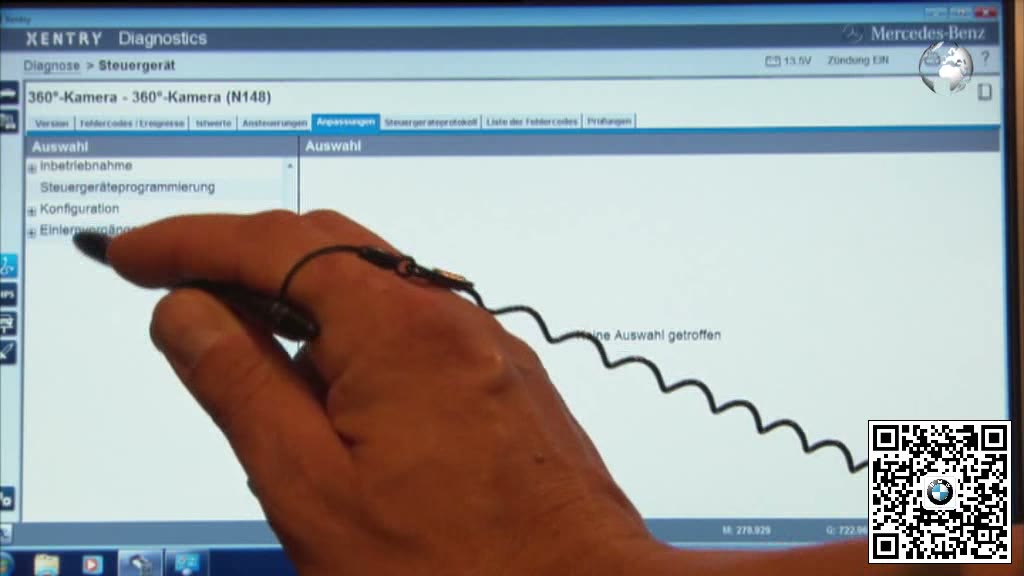

稳定车辆电源，连接XENTRY确认倒车或360°摄像配置，记录故障和实际状态。

二、拆开行李厢盖内饰建立进入空间

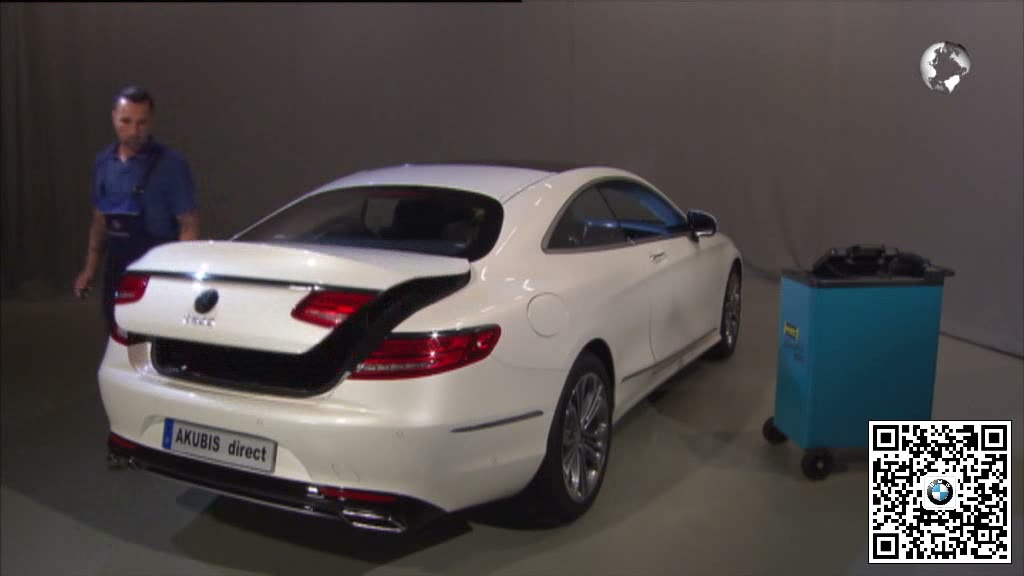

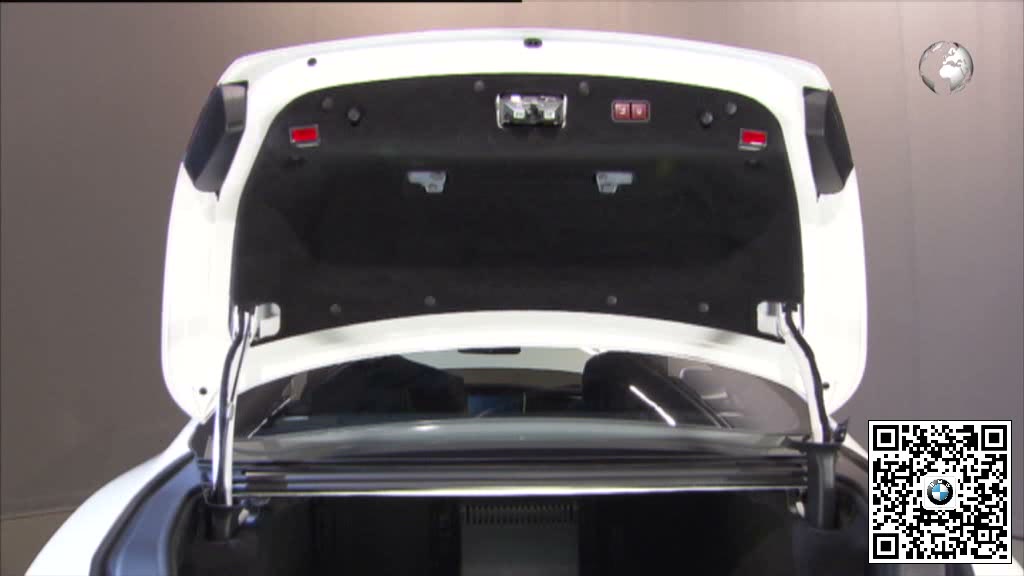

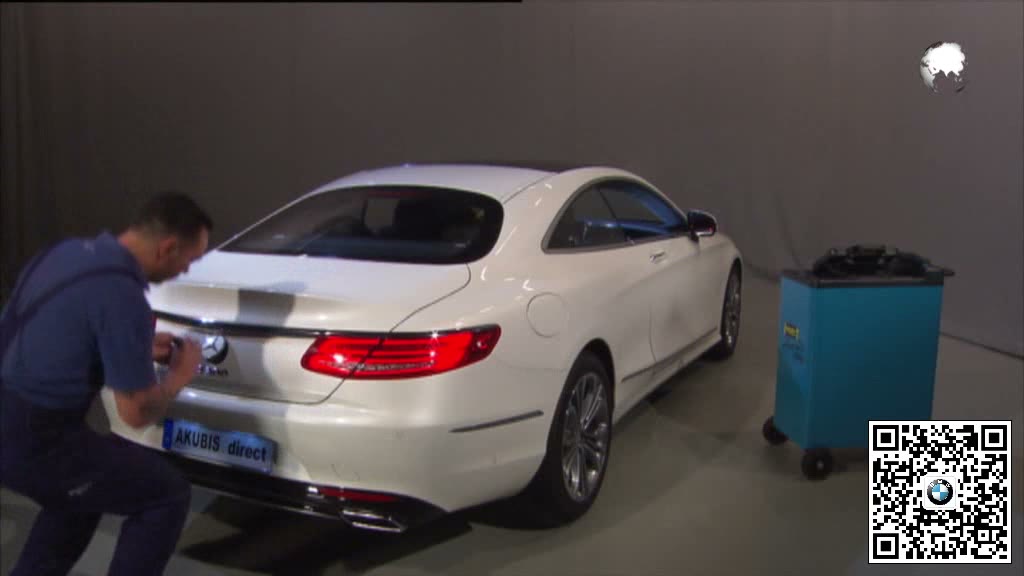

保护漆面，打开行李厢盖并按卡扣顺序移开内饰和必要外部装饰。

三、释放支架插头并移出摄像头

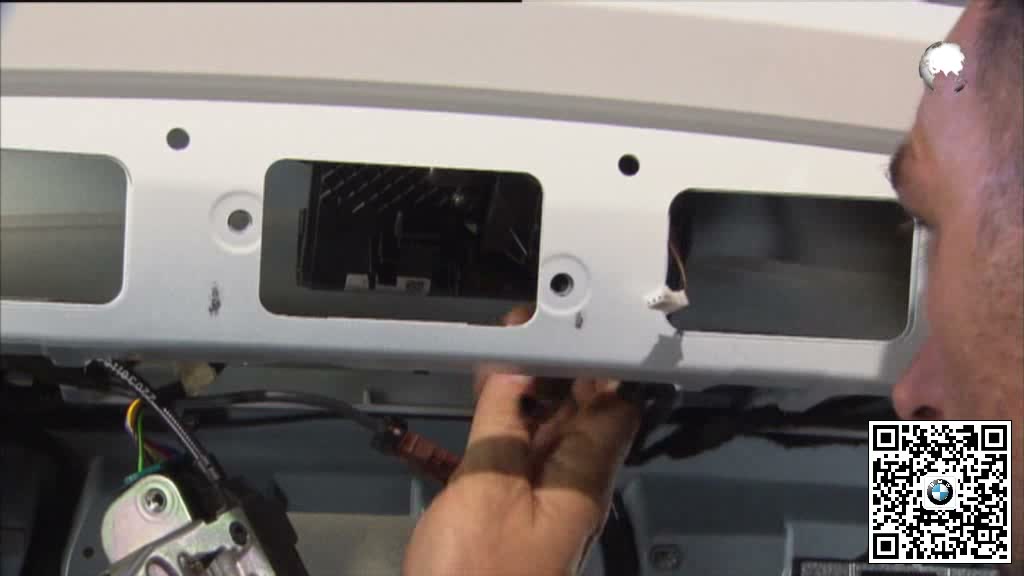

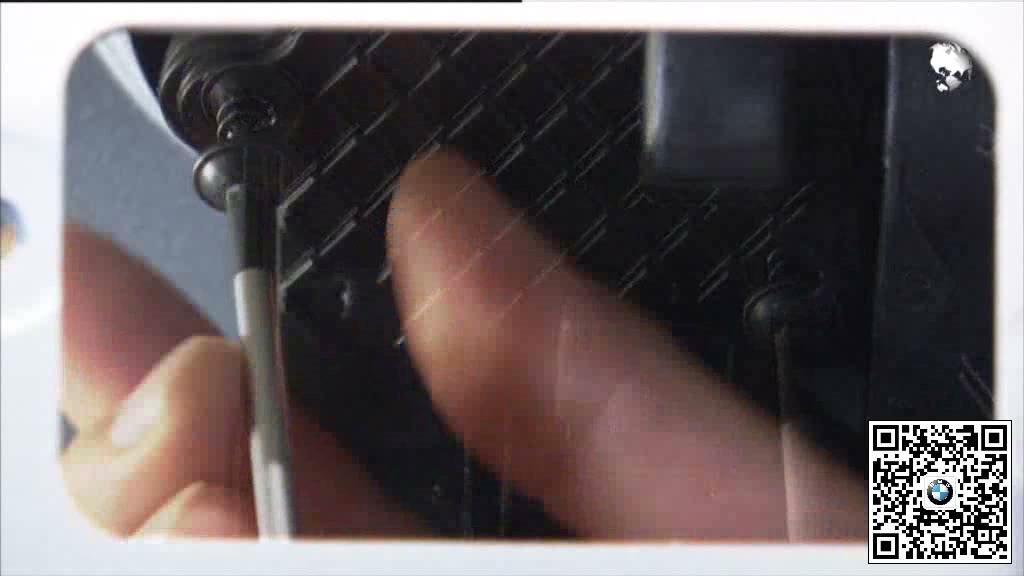

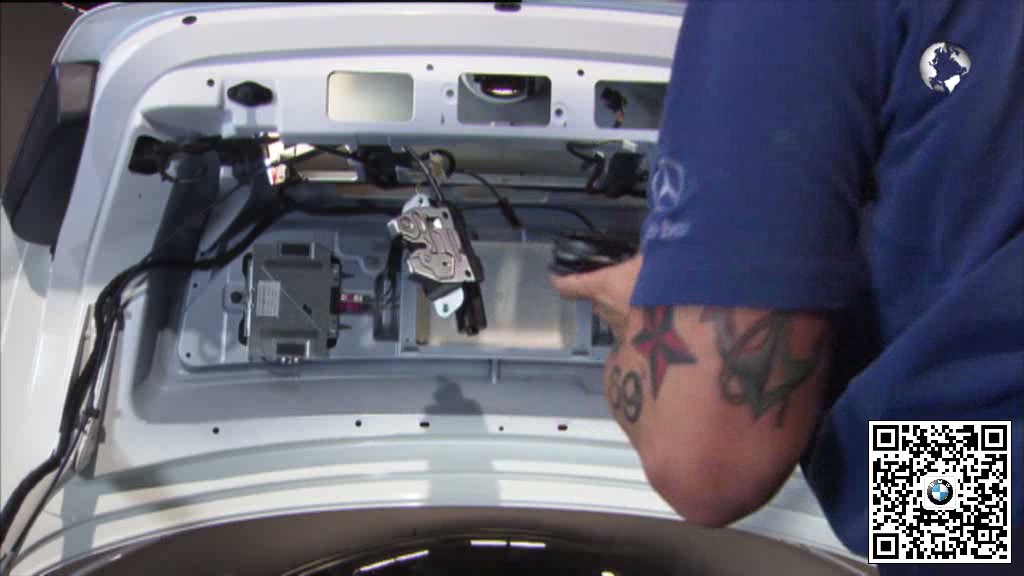

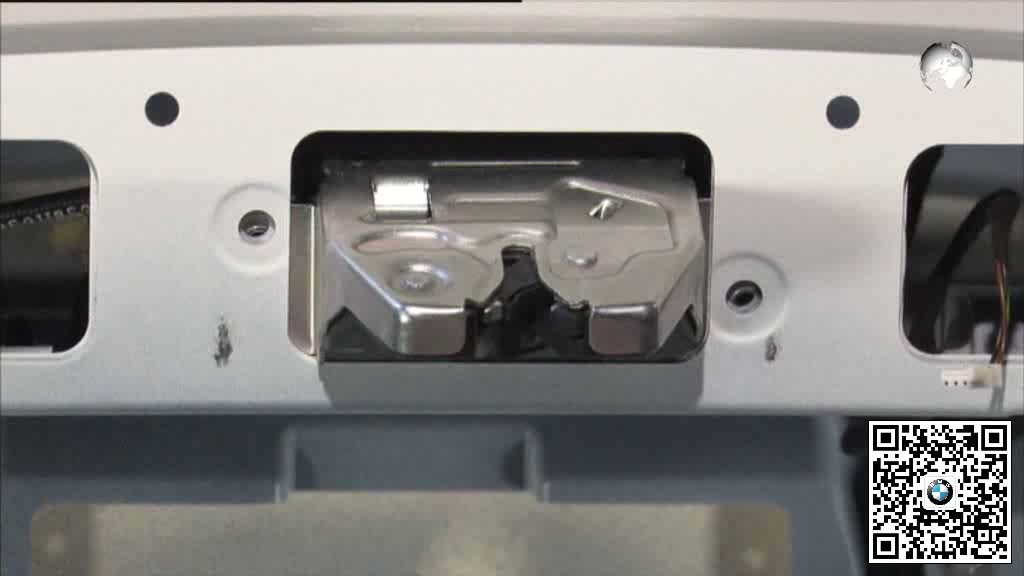

支撑摄像头，断开插头和线束固定，拆下支架并保护镜头与密封。

四、装复后完成图像与校准检查

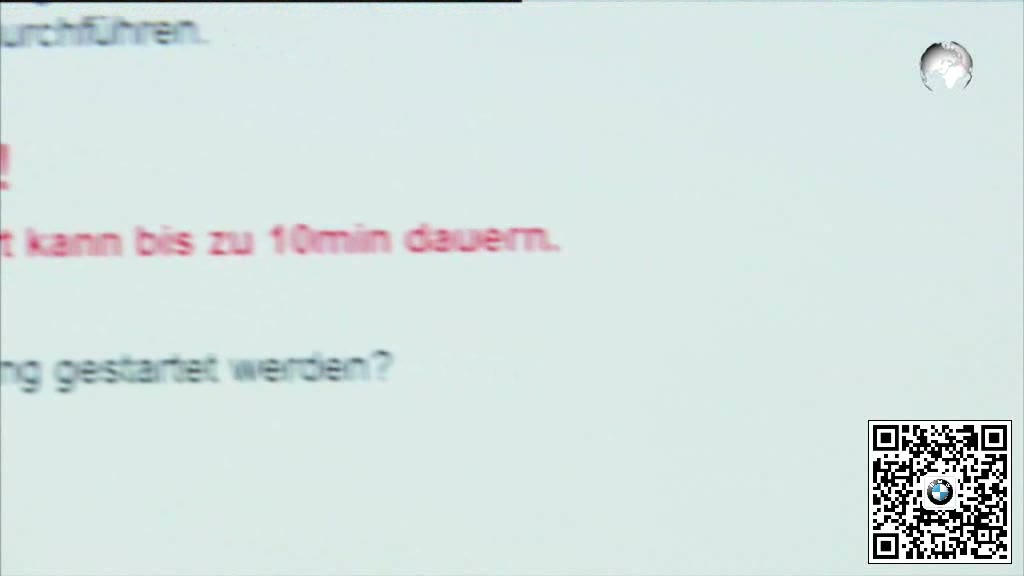

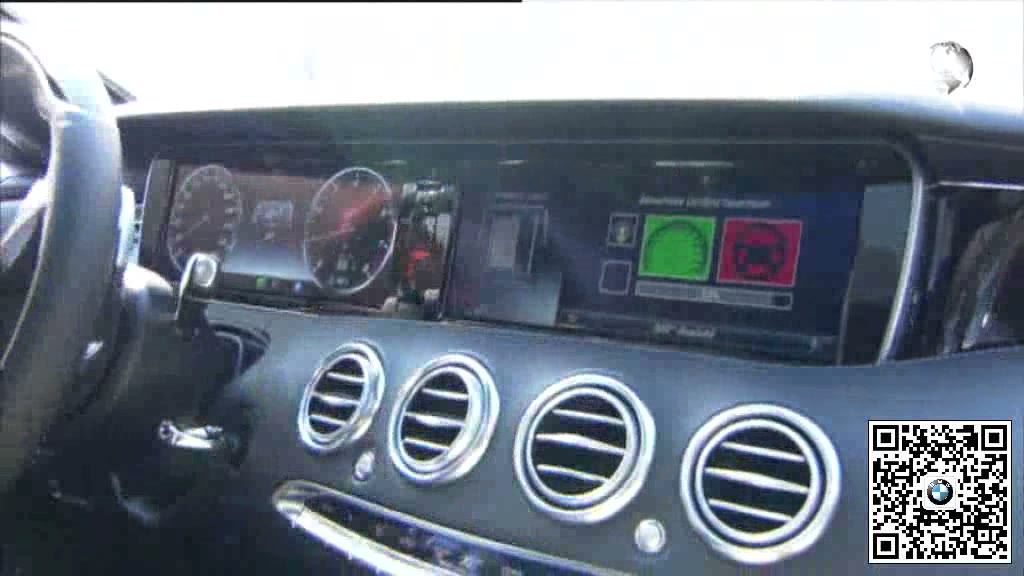

恢复密封、线束和饰件，通过XENTRY检查图像、轨迹线、全景拼接及适用校准。

五、完工检查要点

• 摄像系统配置已确认。
• 行李厢盖饰件无损伤。
• 镜头、密封和线束安装正确。
• 图像及360°功能检查正常。
