摘要依据奔驰W213 E级维修介绍资料，归并两份正文一致副本并保留122页原资料，整理动力、9G-TRONIC、底盘网络、辅助、舒适与车身。

一、资料范围与副本归并

E系和E级213目录内两份122页资料的提取正文完全一致，因此归并为一篇，并采用文件体积更完整的版本导出原资料页。

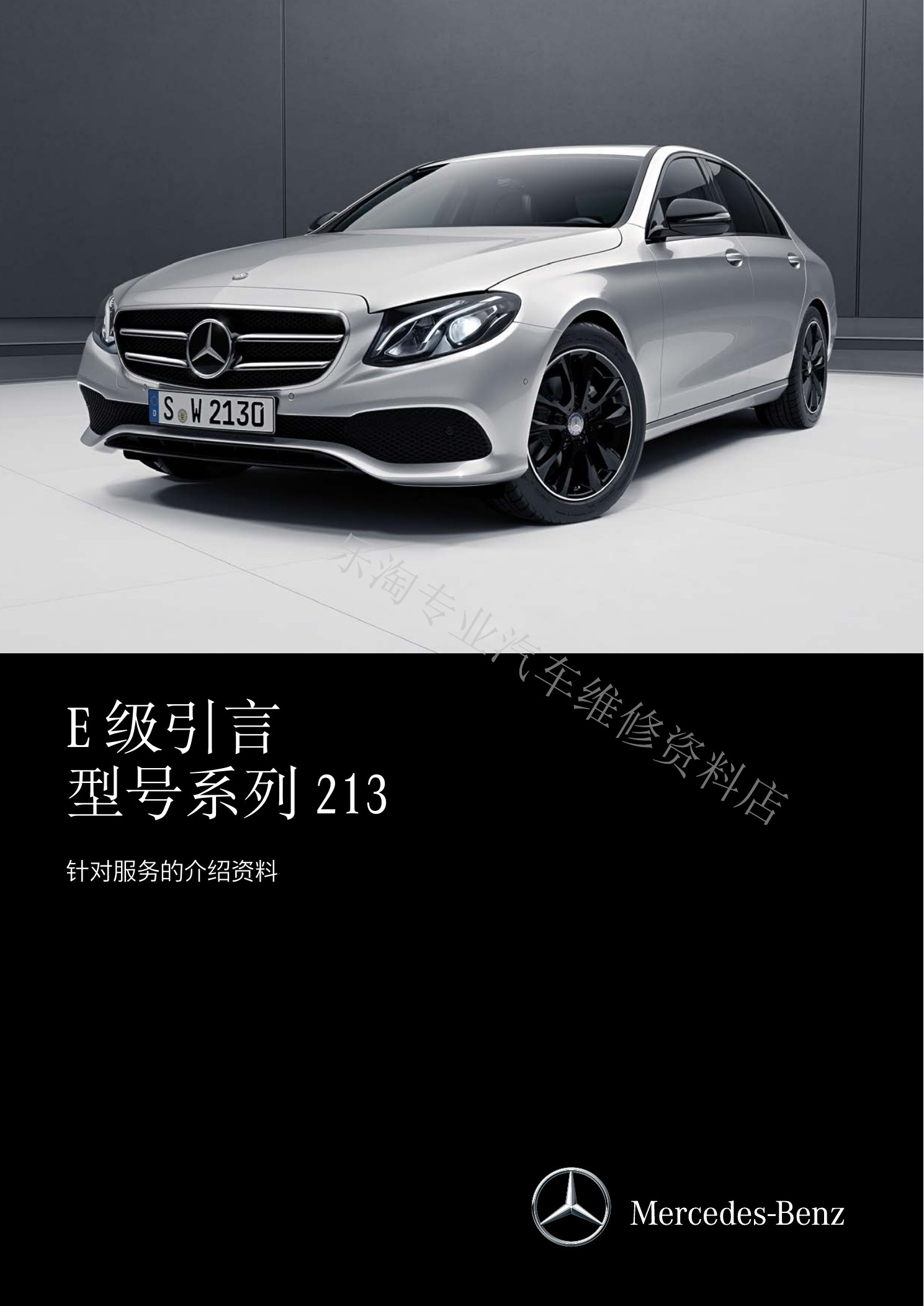

W213 E级维修介绍原第1页。

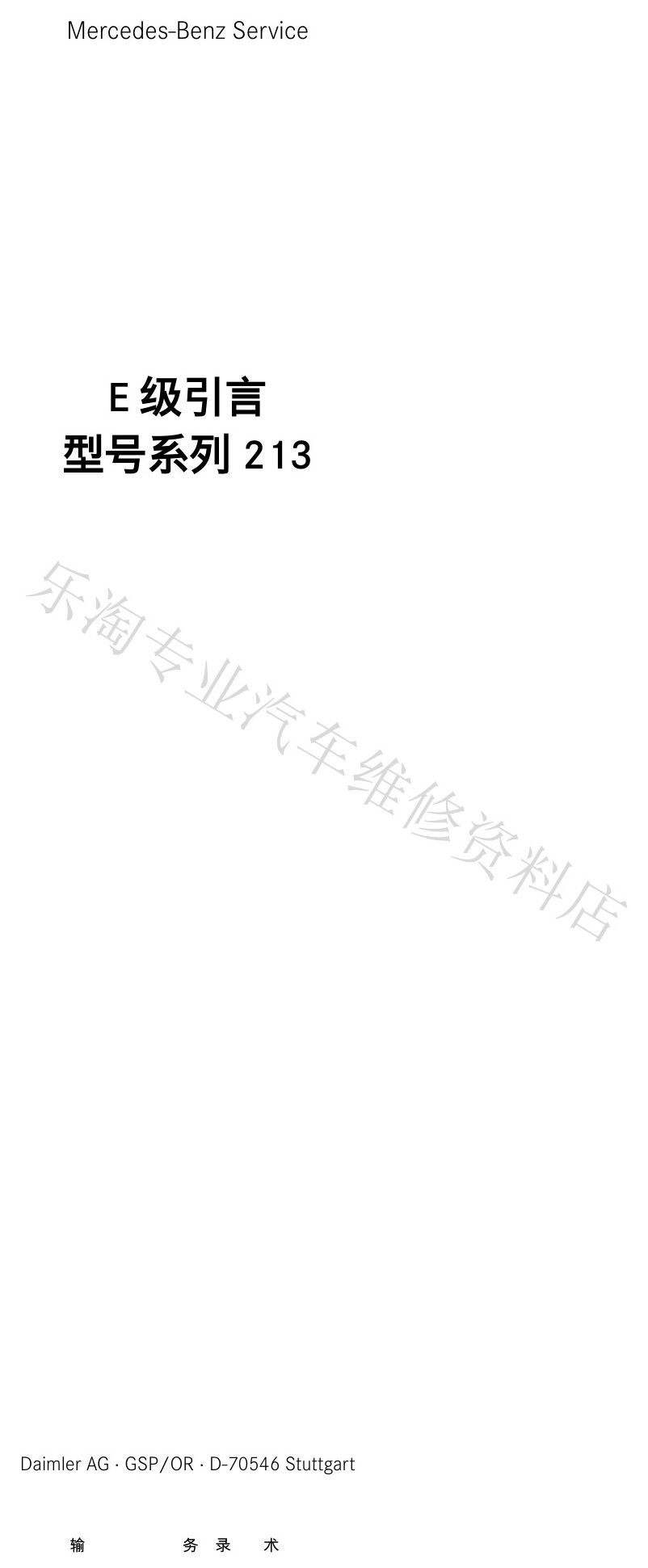

W213 E级维修介绍原第2页。

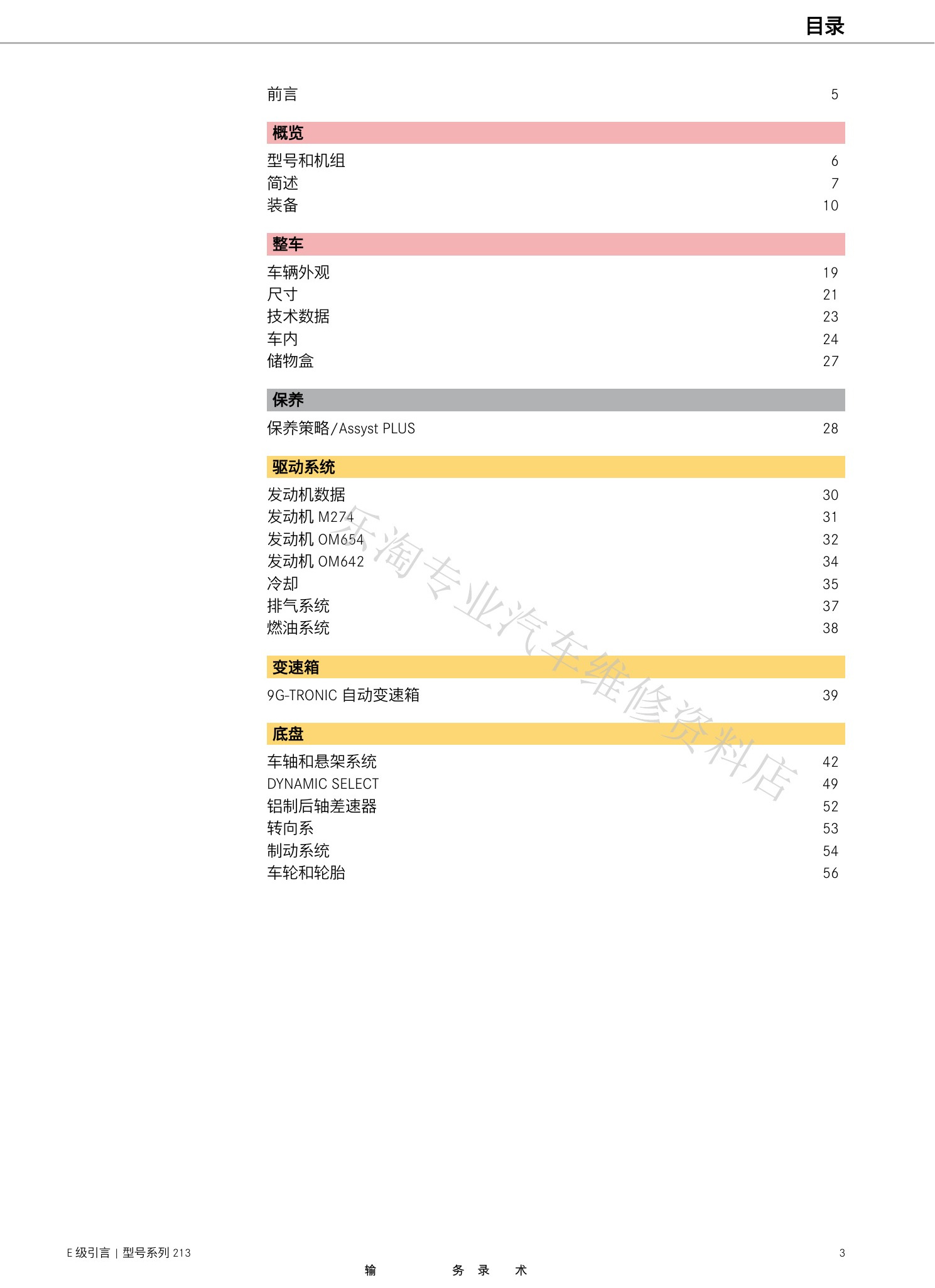

W213 E级维修介绍原第3页。

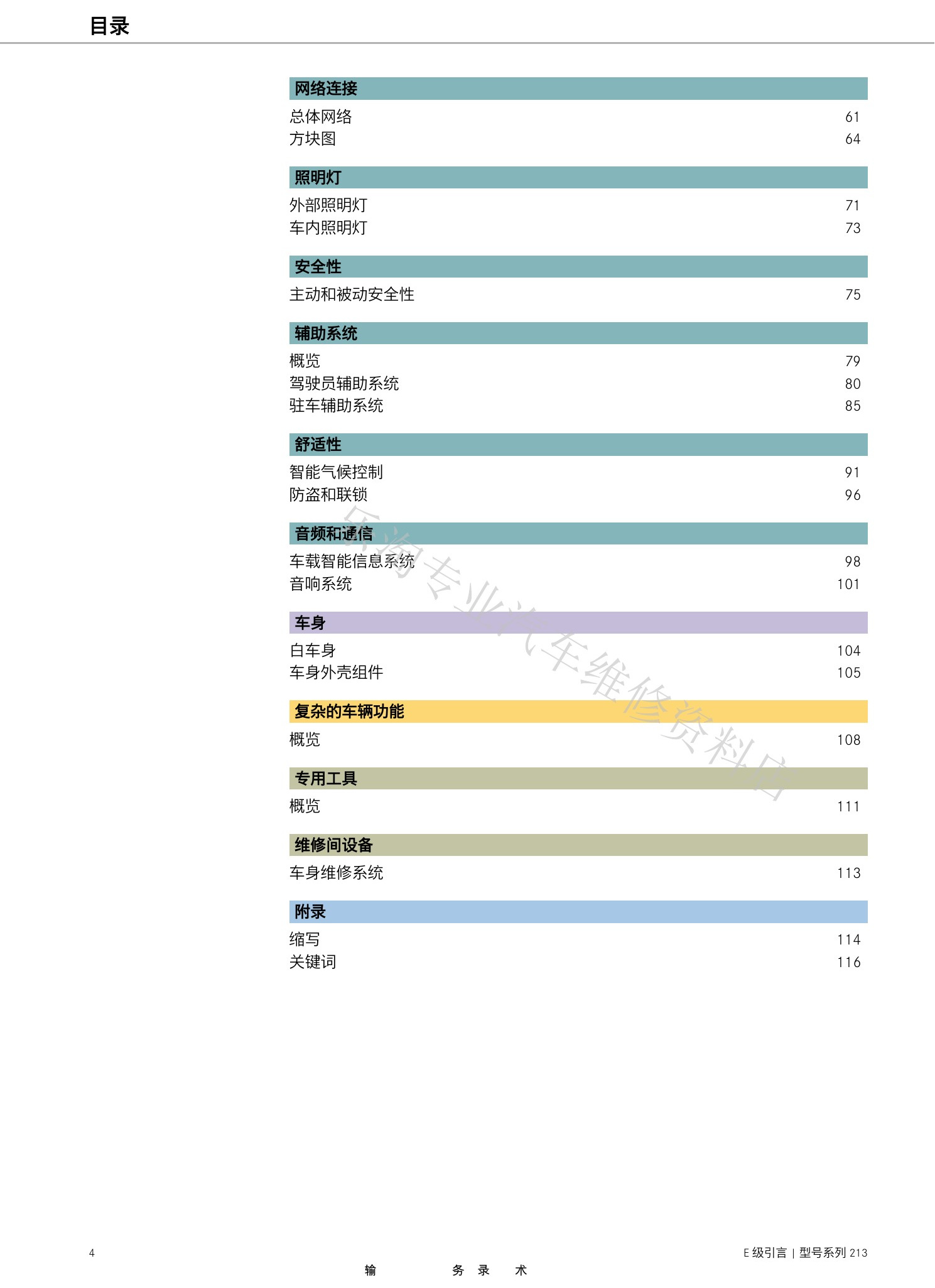

W213 E级维修介绍原第4页。
W213 E级维修介绍原第5页。

二、车型、装备、整车与保养

概览和整车章节介绍车型与机组、装备、车辆外观、尺寸、技术数据、车内储物，以及ASSYST PLUS保养策略。

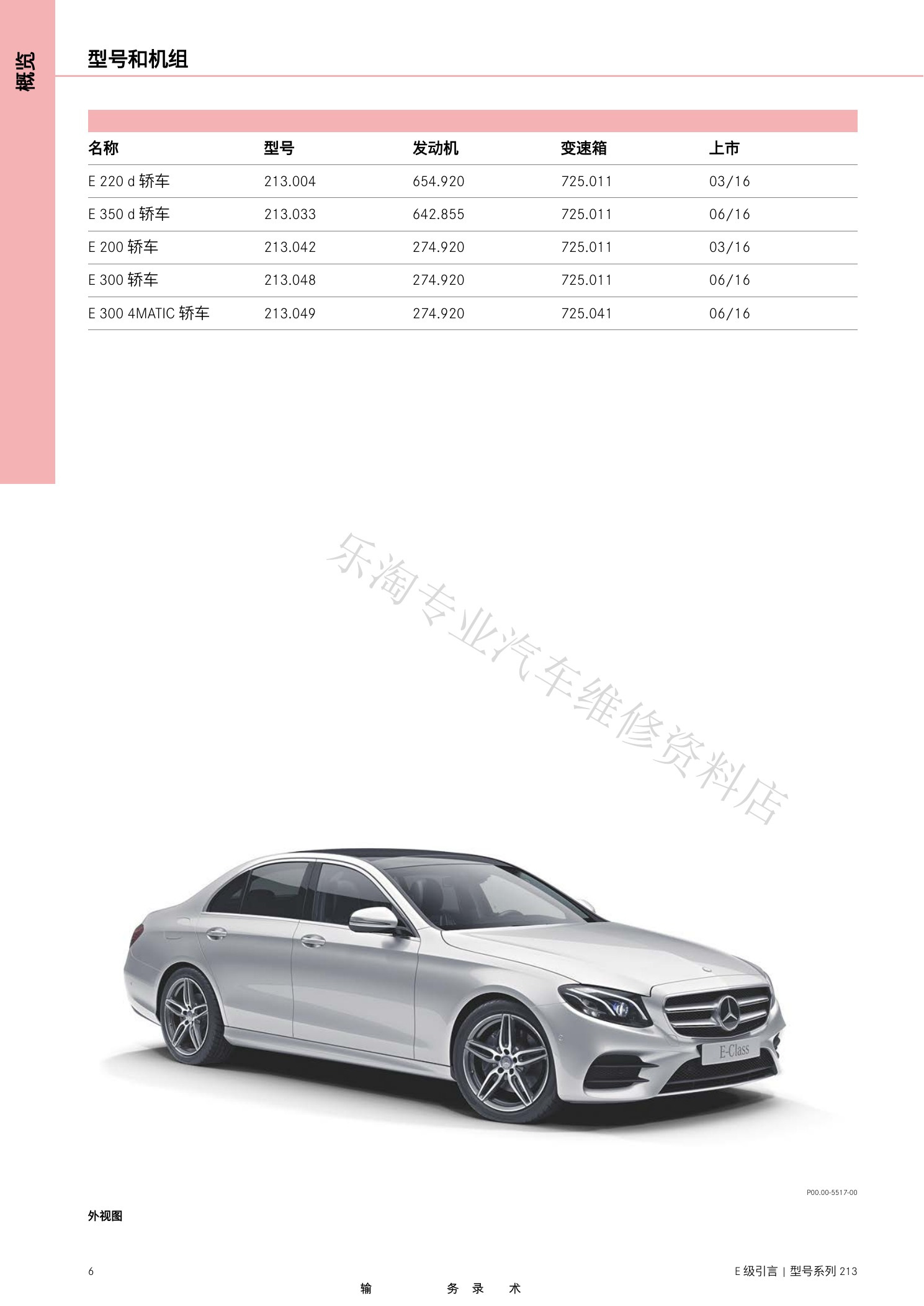

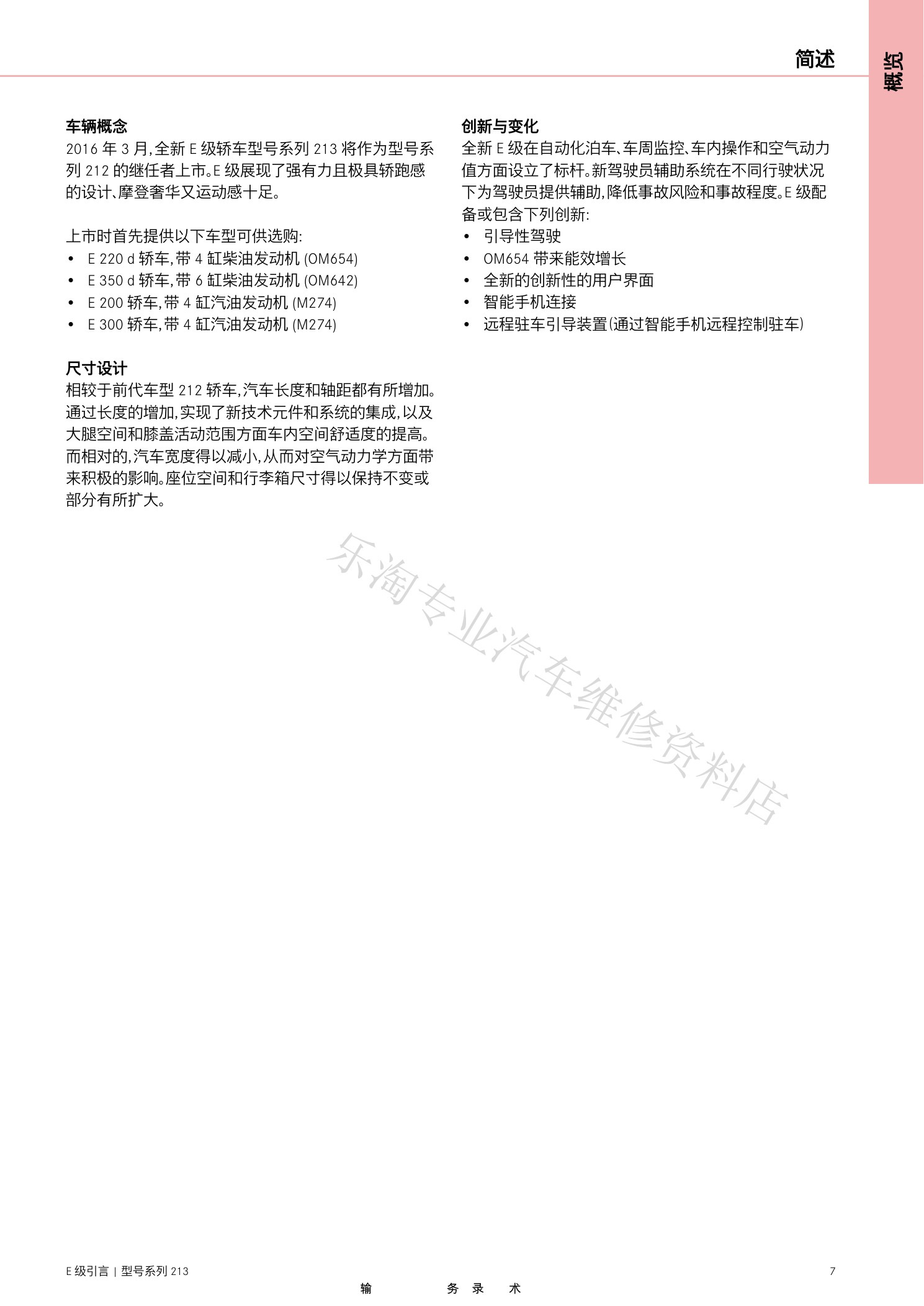

W213 E级维修介绍原第6页。

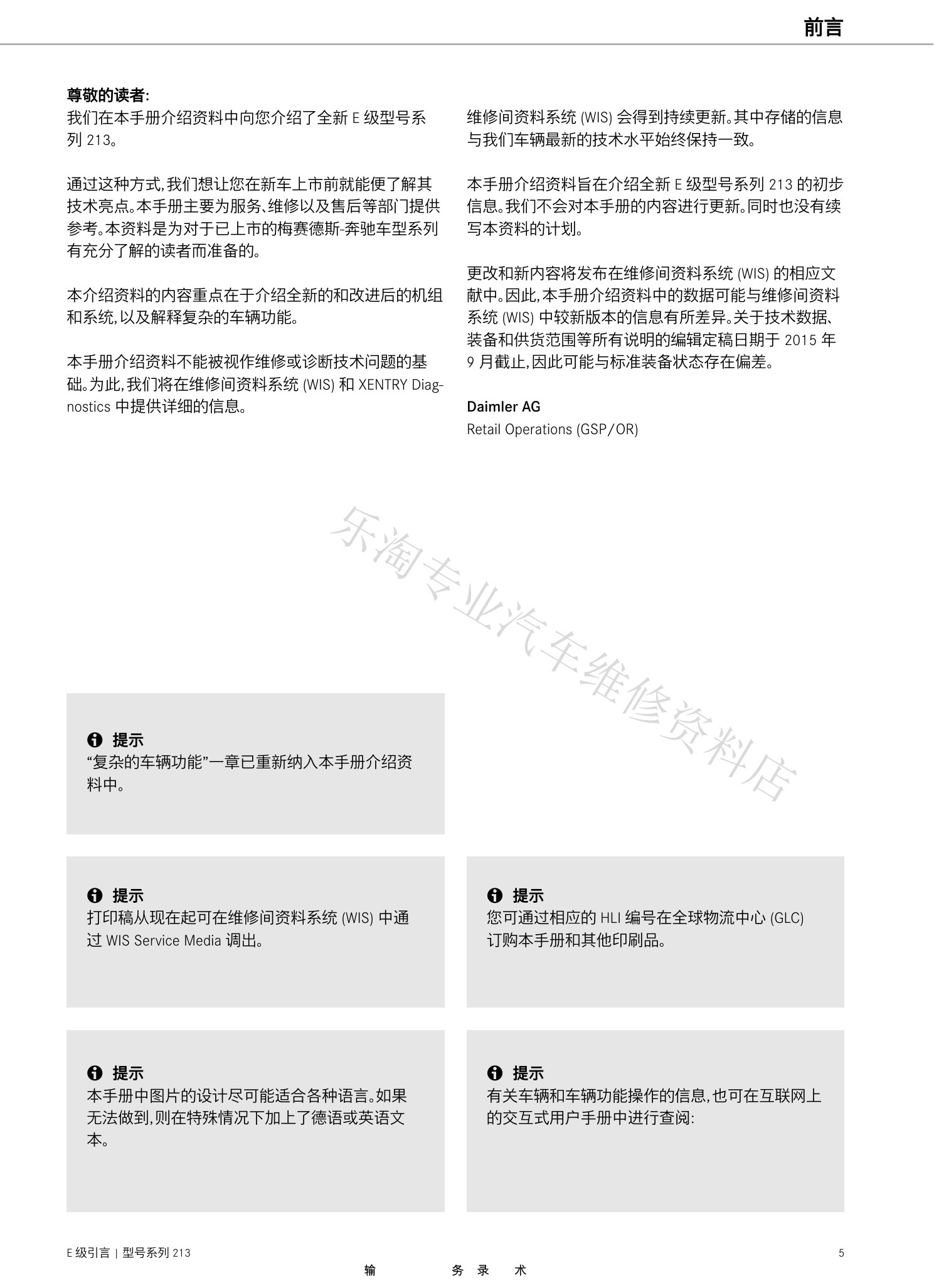

W213 E级维修介绍原第7页。

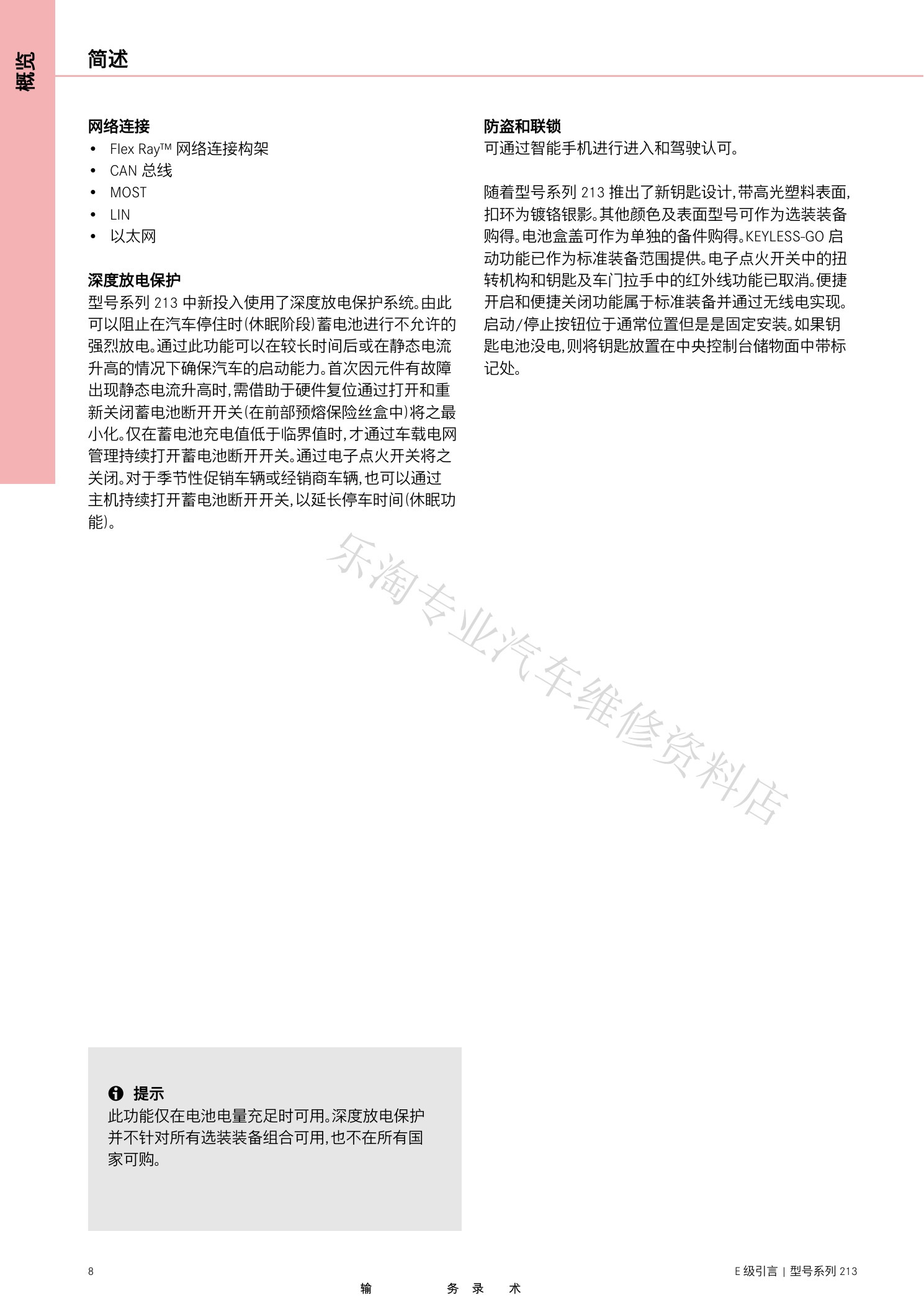

W213 E级维修介绍原第8页。

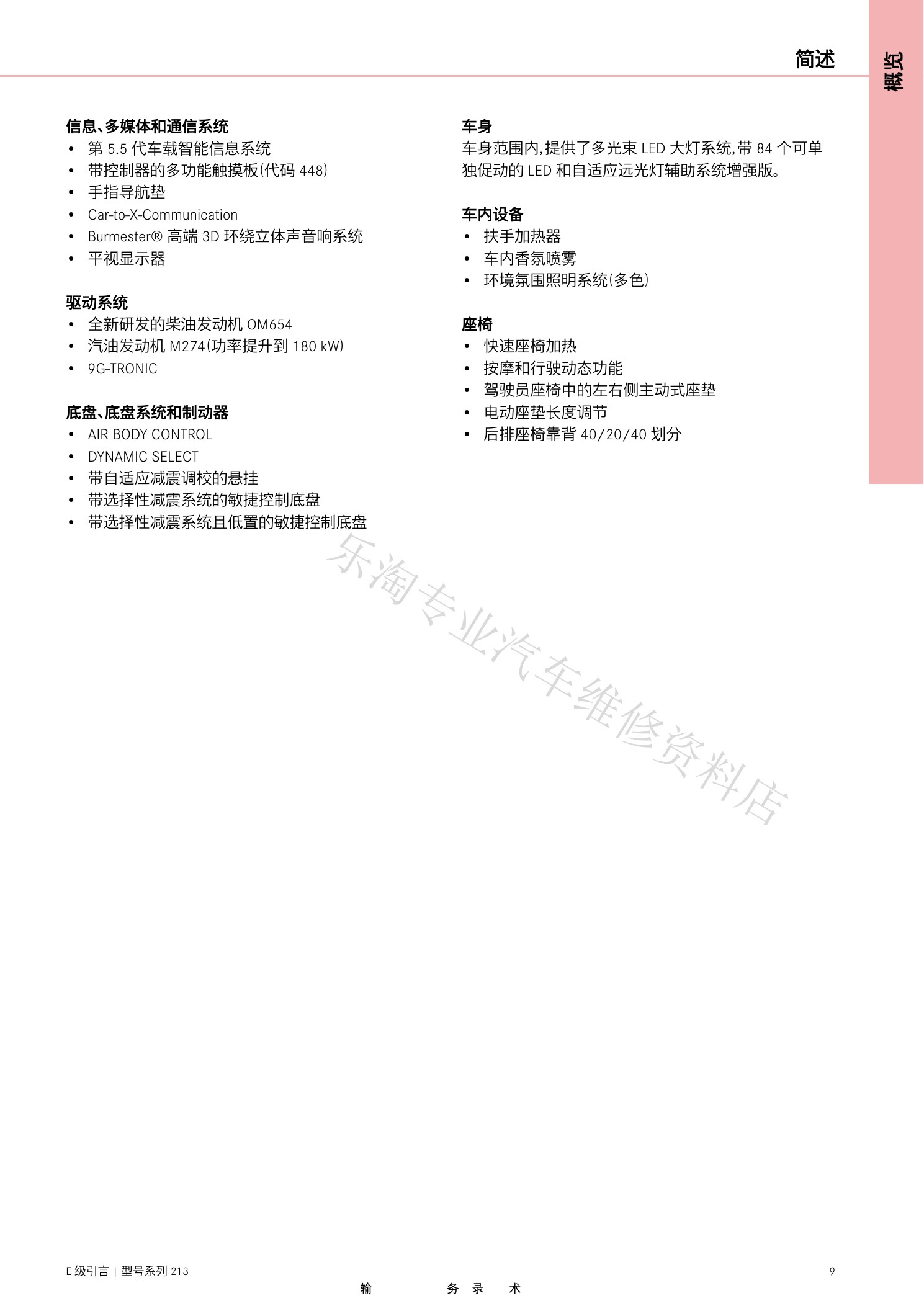

W213 E级维修介绍原第9页。
W213 E级维修介绍原第10页。

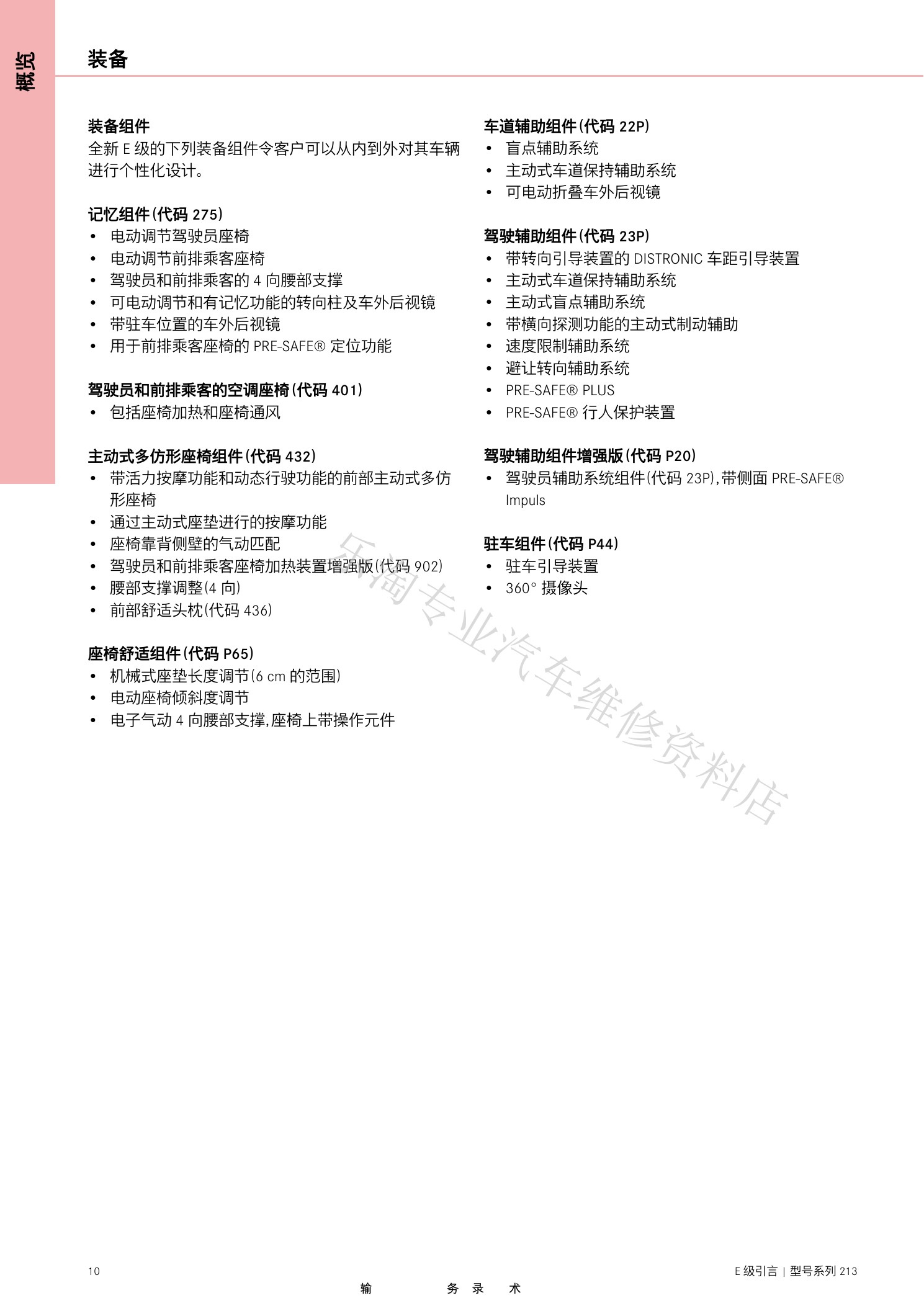

W213 E级维修介绍原第11页。

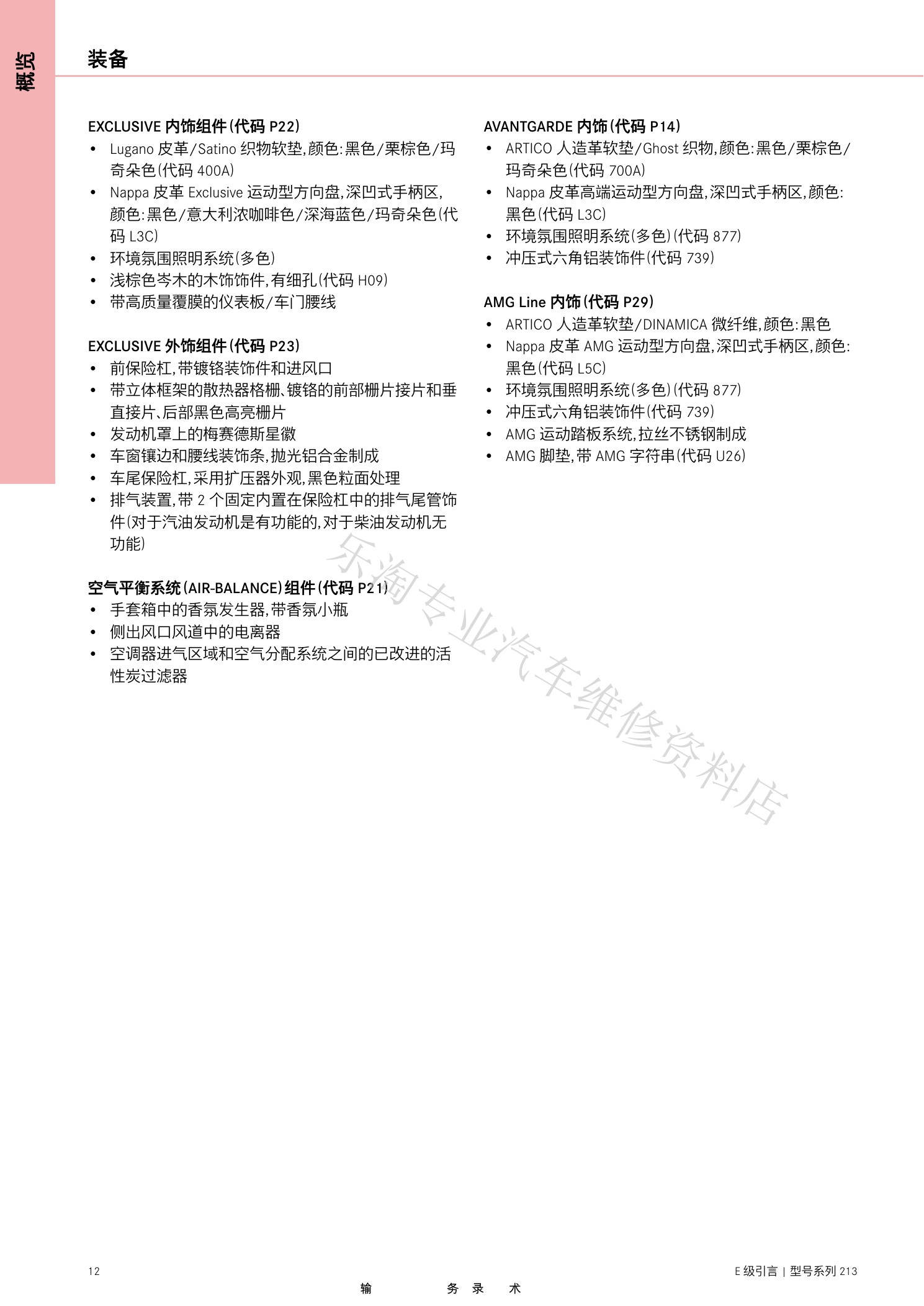

W213 E级维修介绍原第12页。
W213 E级维修介绍原第13页。

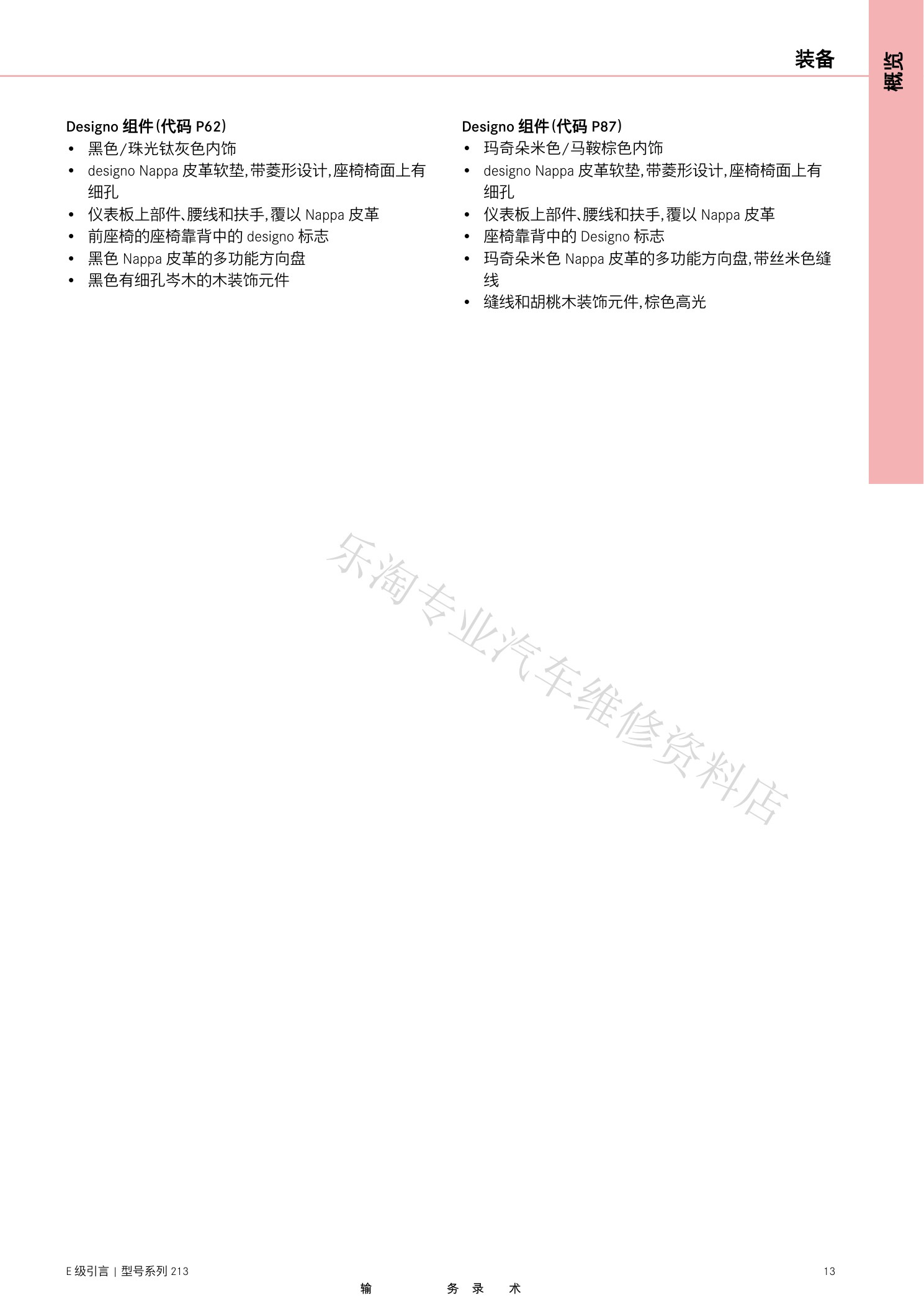

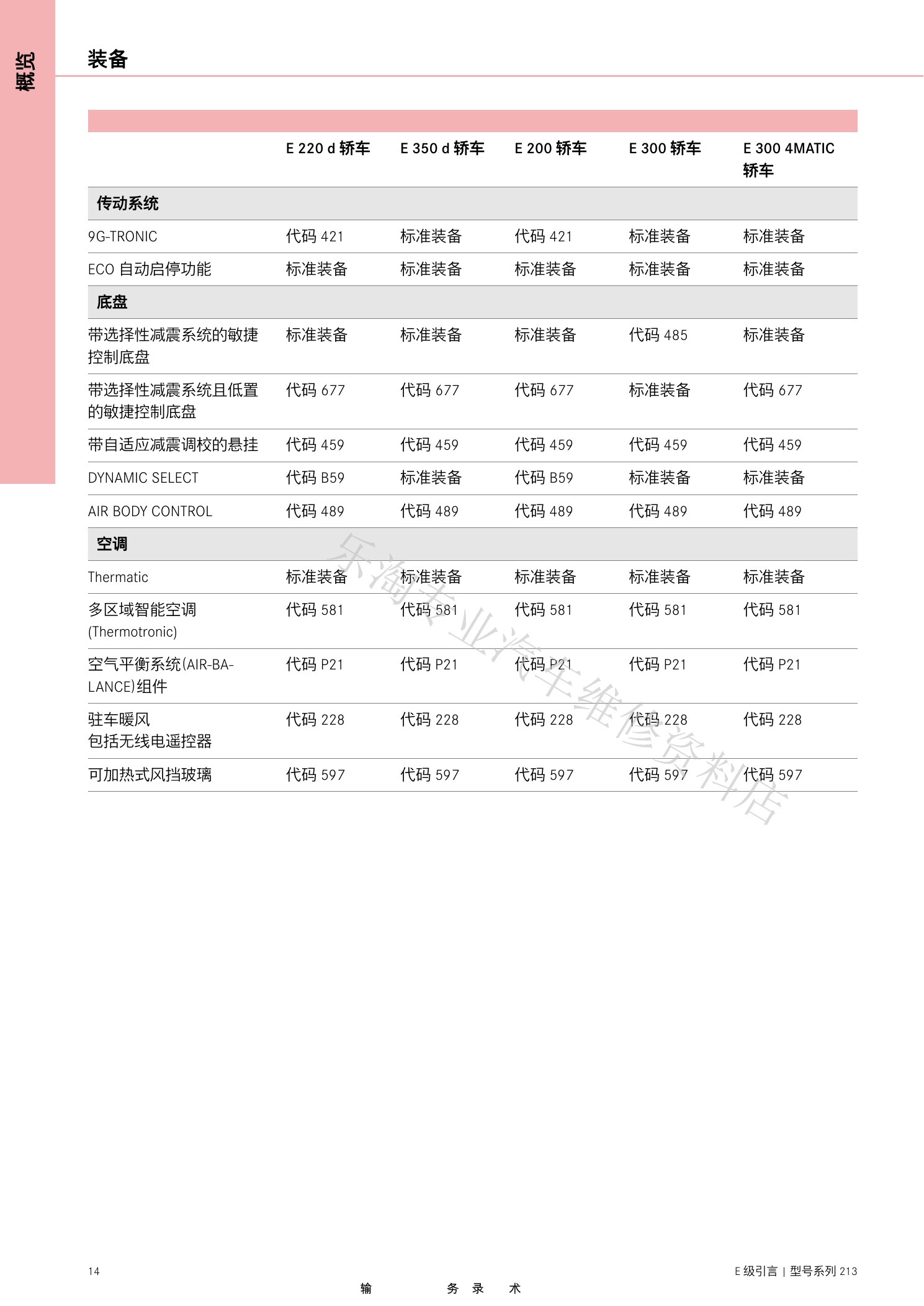

W213 E级维修介绍原第14页。
W213 E级维修介绍原第15页。

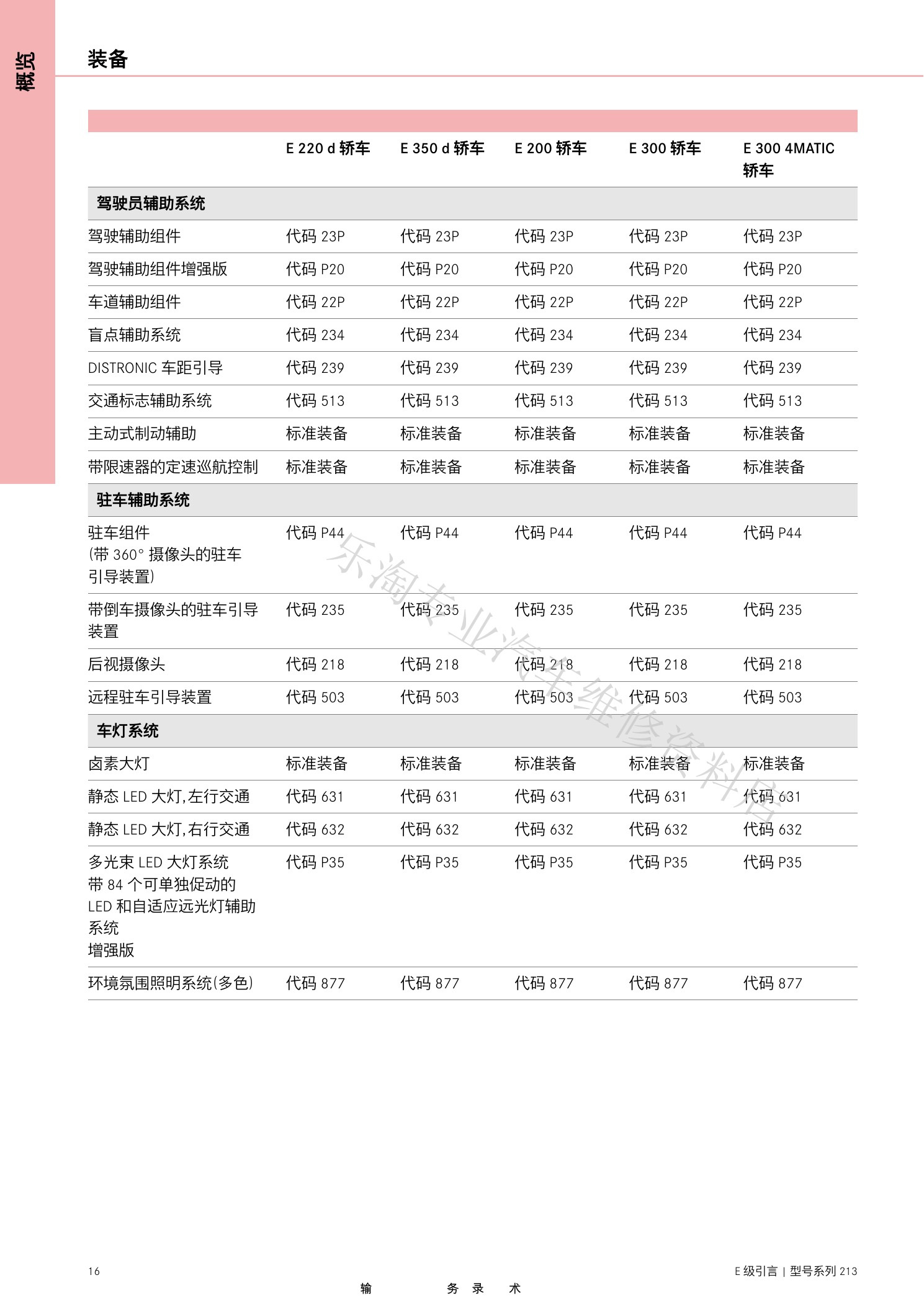

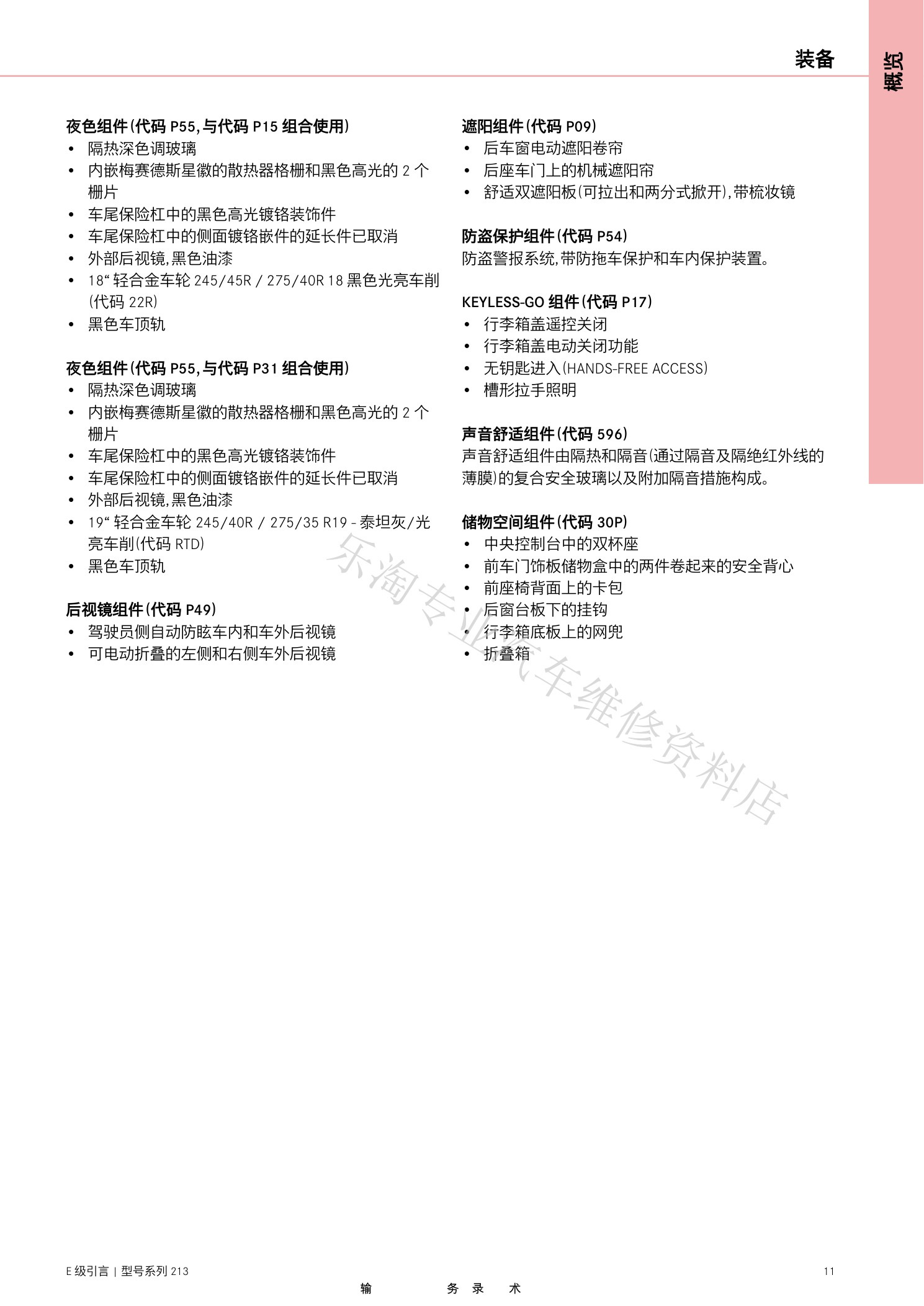

W213 E级维修介绍原第16页。

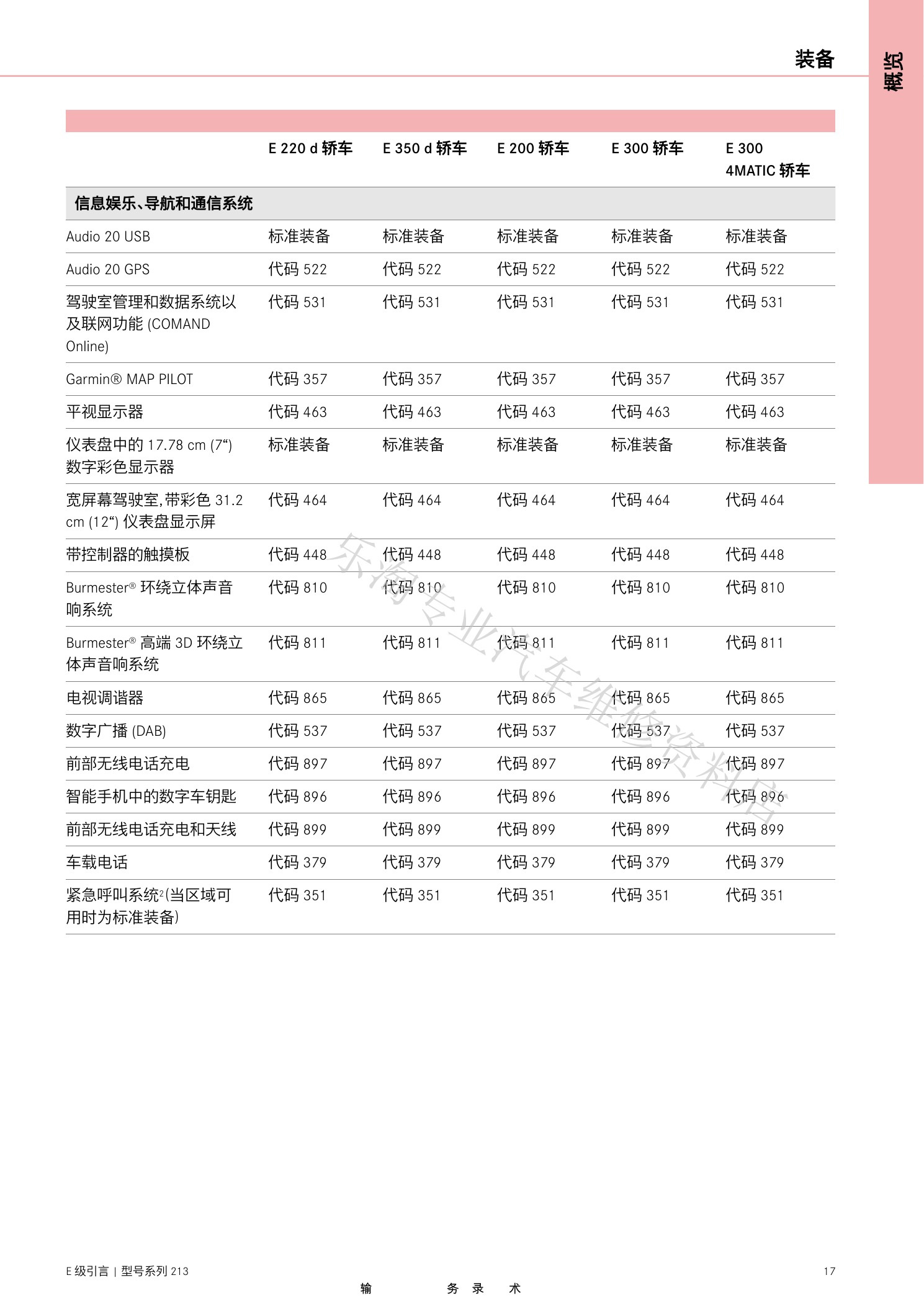

W213 E级维修介绍原第17页。

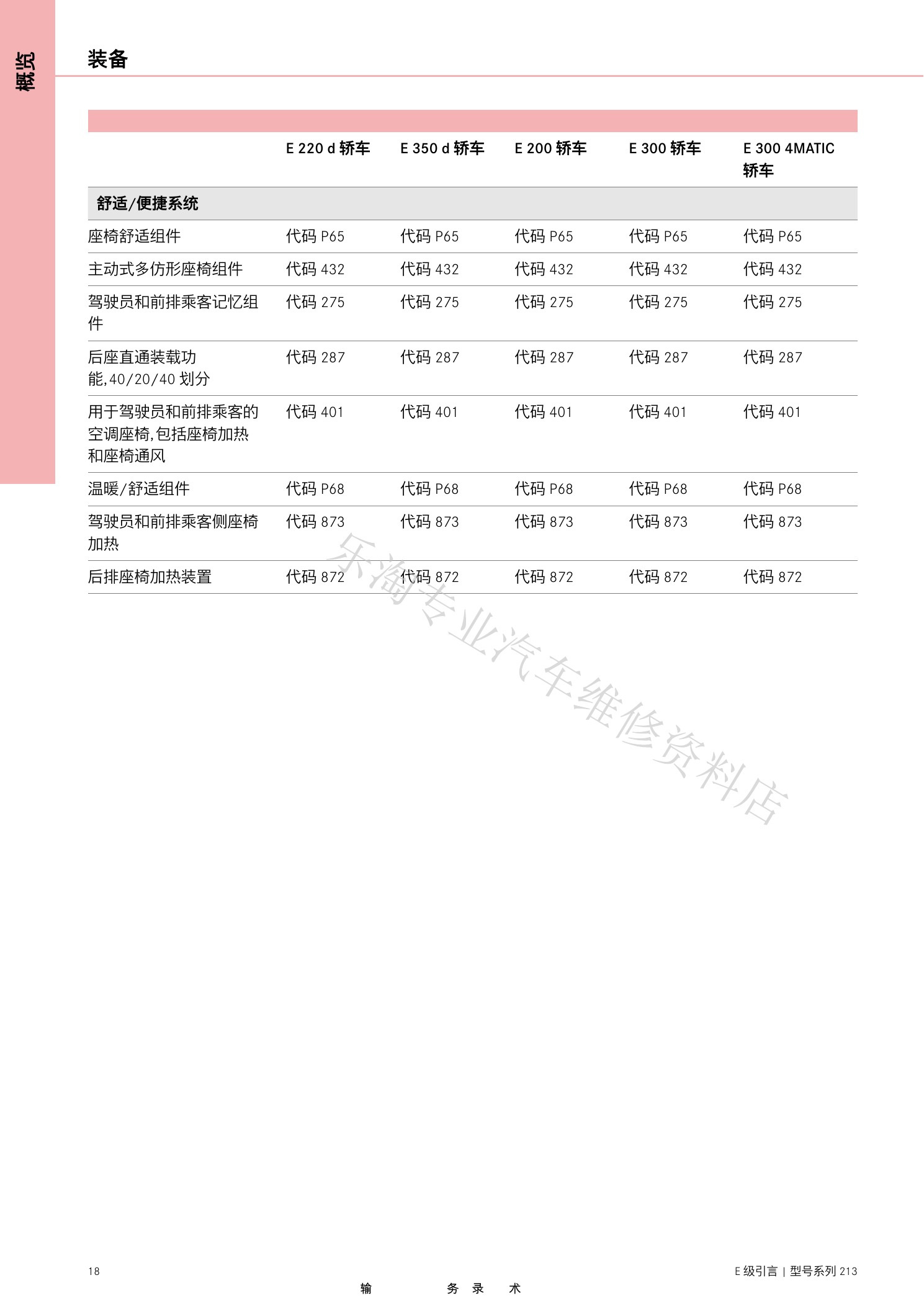

W213 E级维修介绍原第18页。
W213 E级维修介绍原第19页。

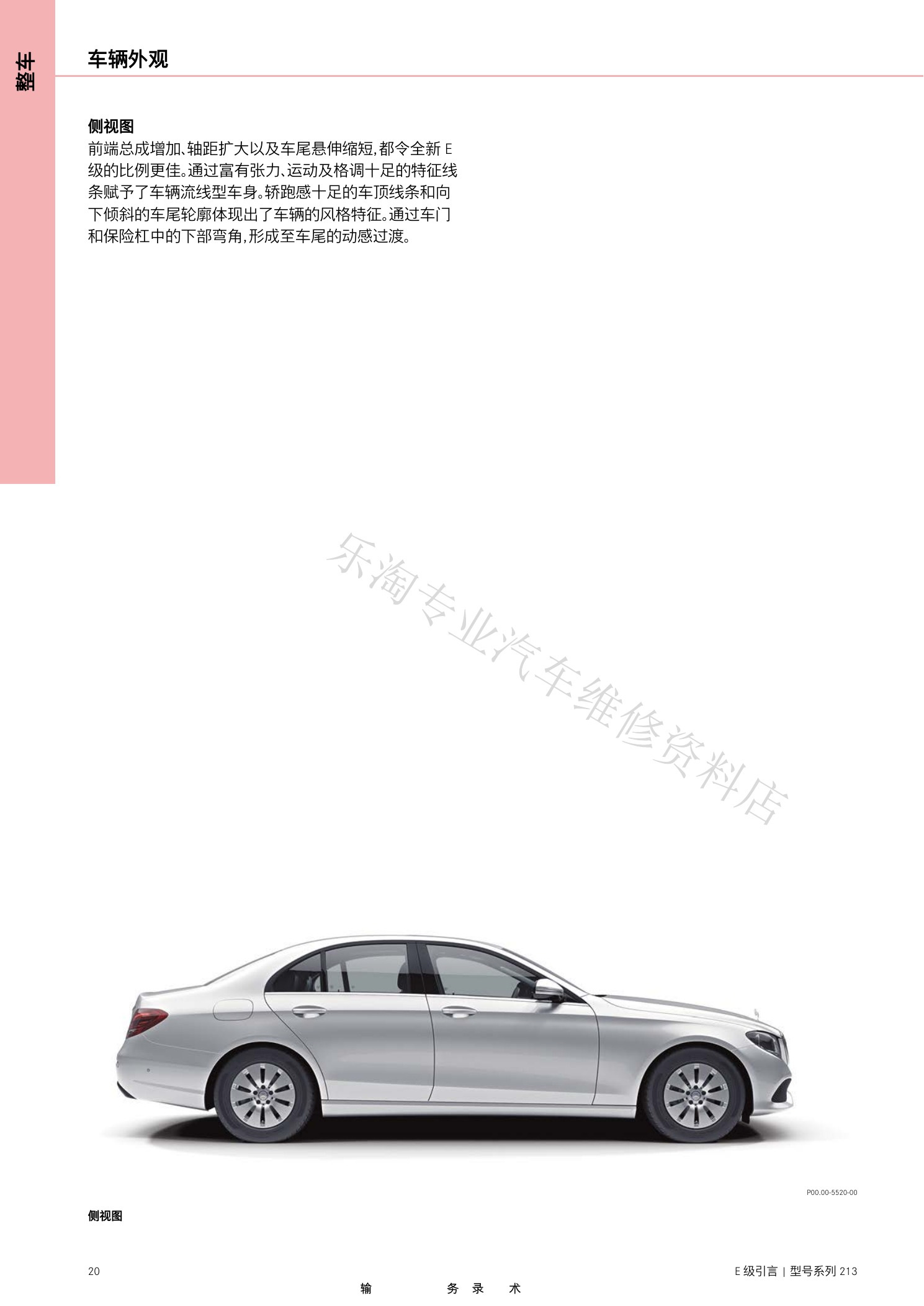

W213 E级维修介绍原第20页。

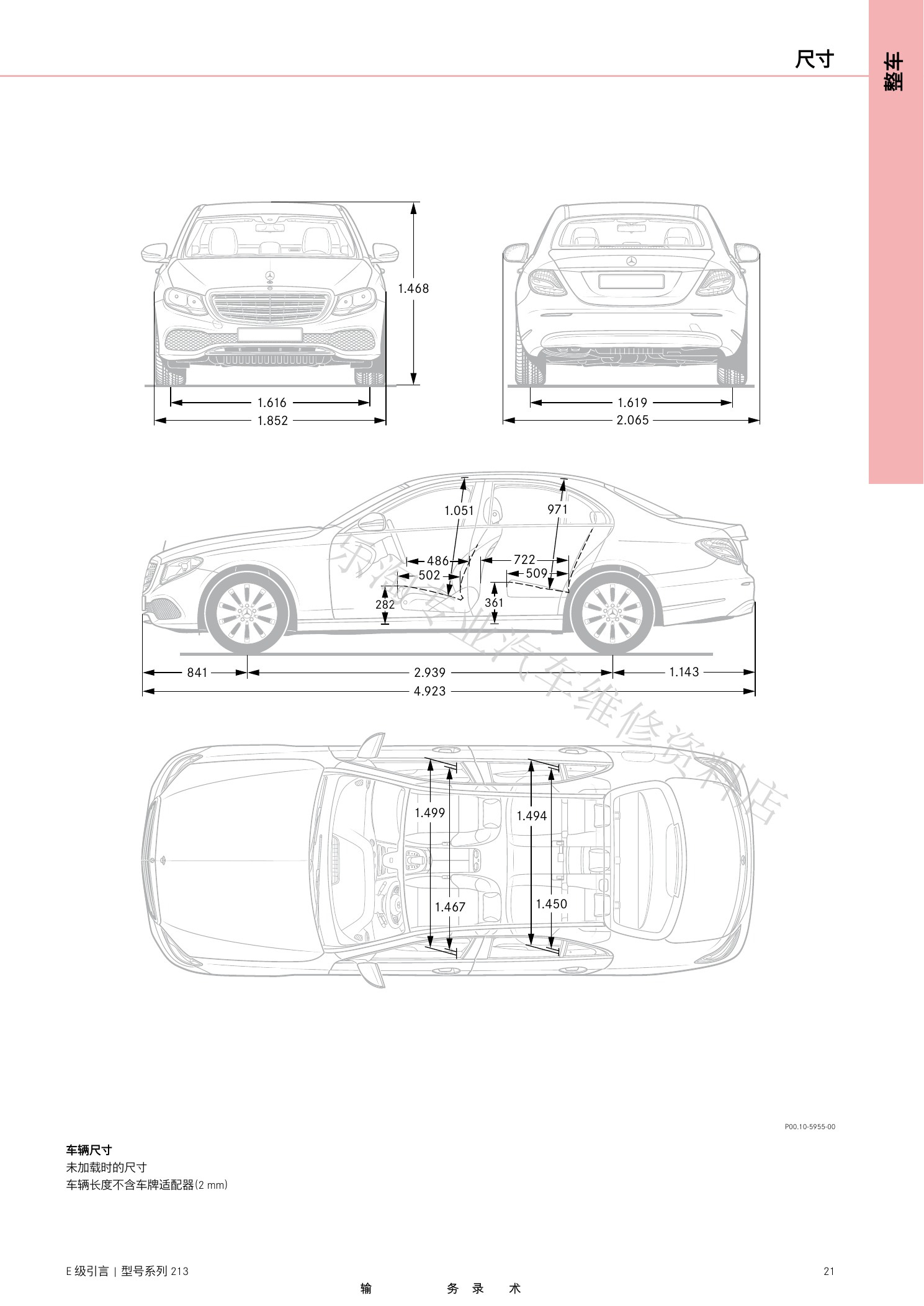

W213 E级维修介绍原第21页。
W213 E级维修介绍原第22页。

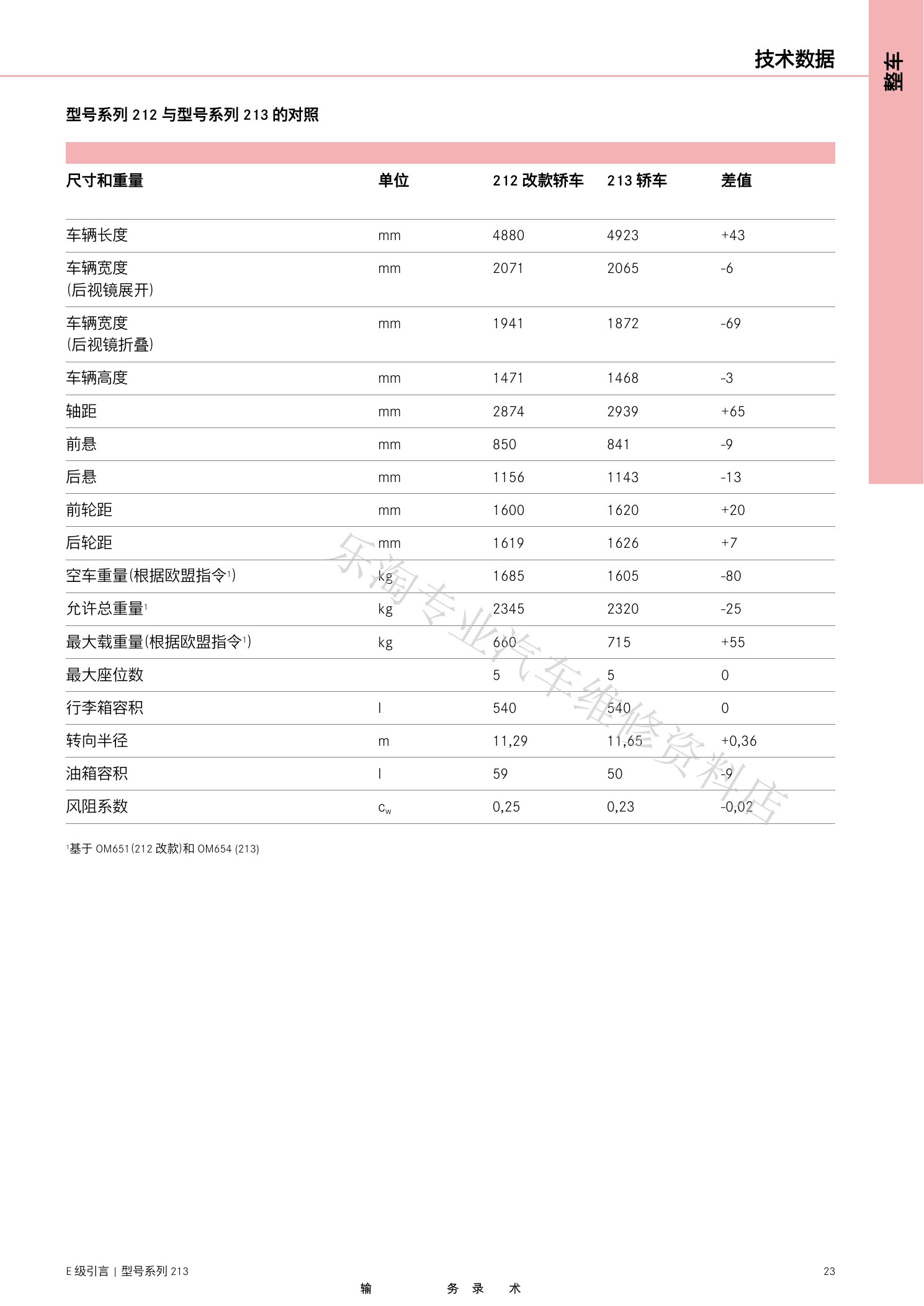

W213 E级维修介绍原第23页。

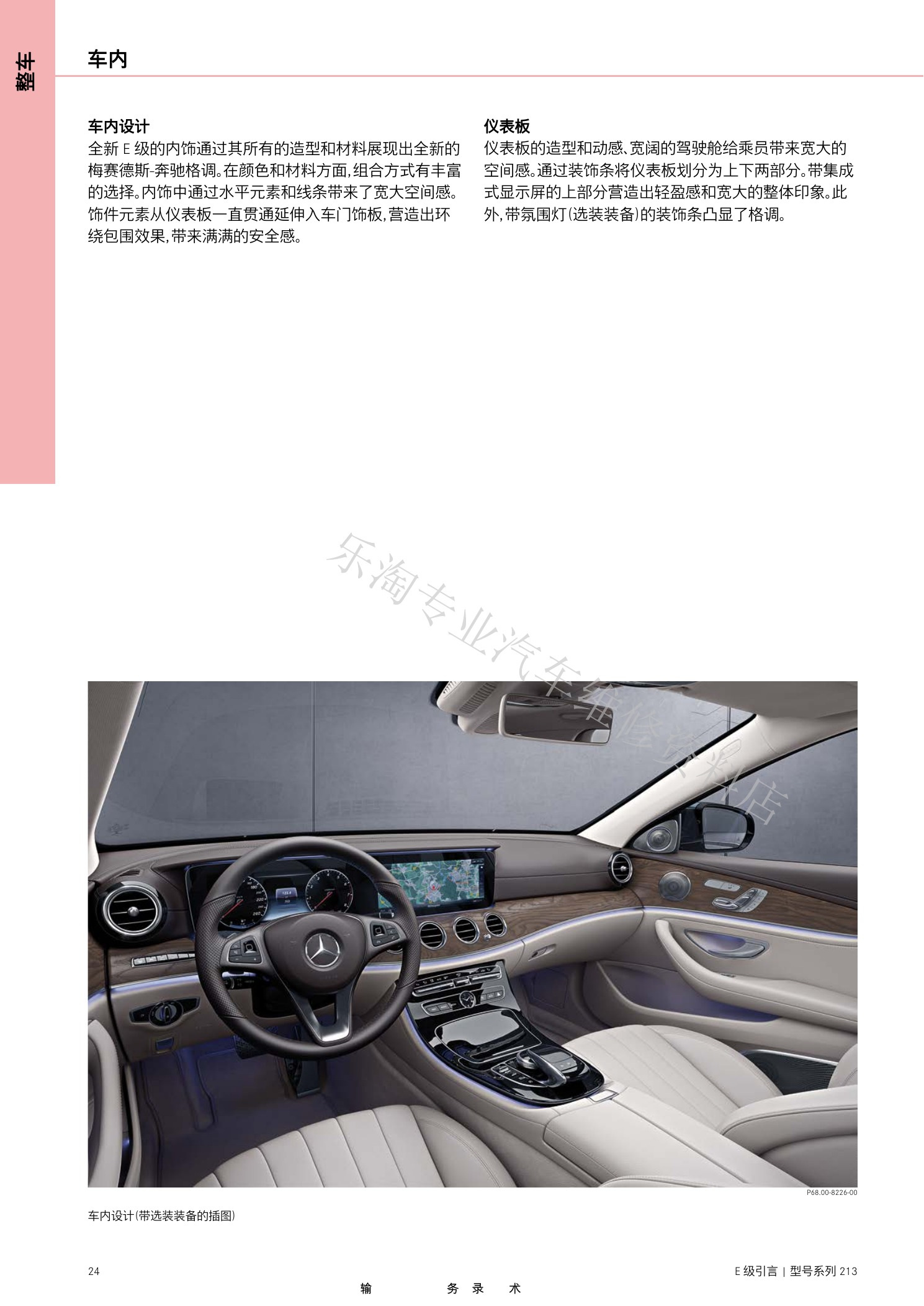

W213 E级维修介绍原第24页。

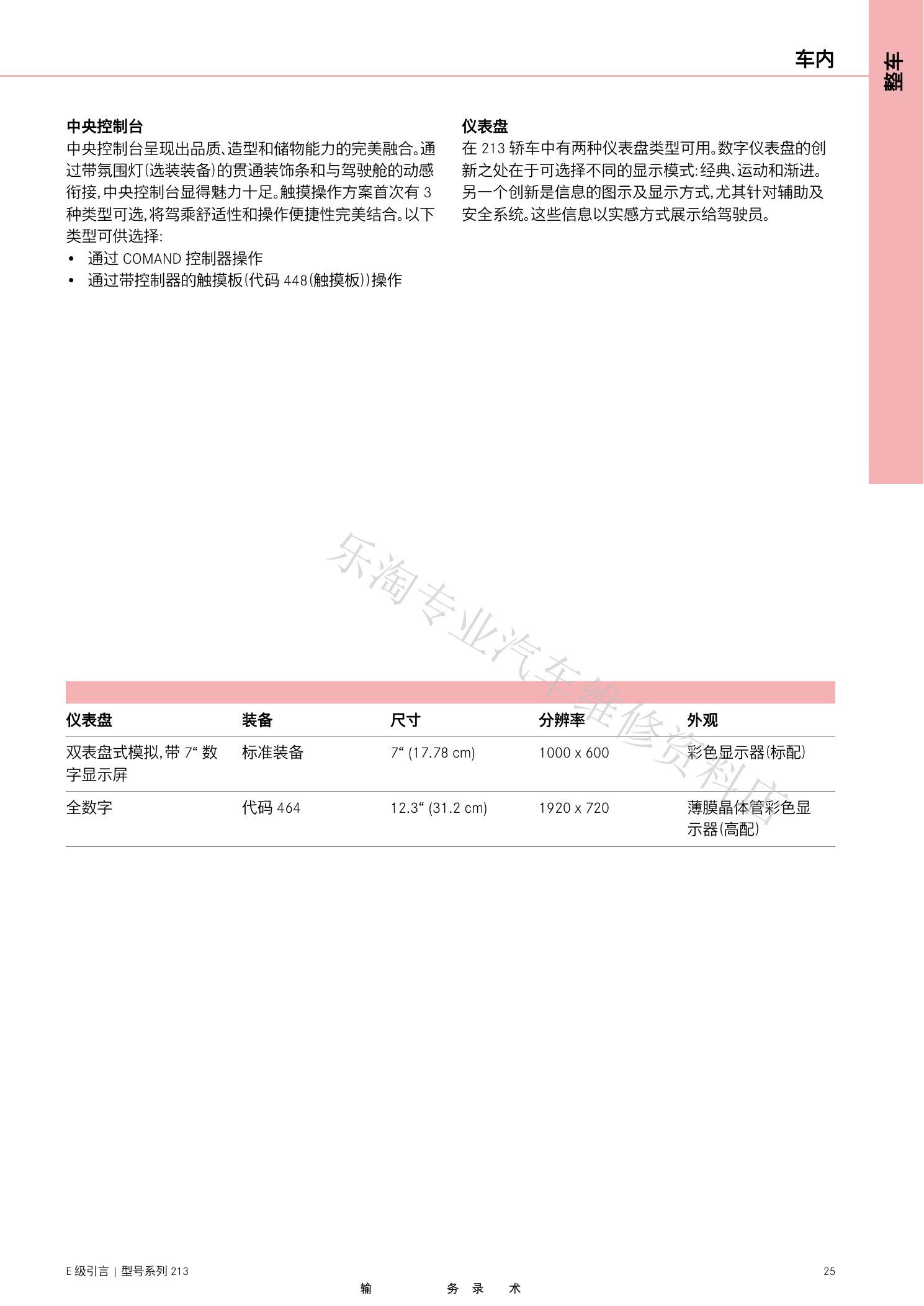

W213 E级维修介绍原第25页。
W213 E级维修介绍原第26页。

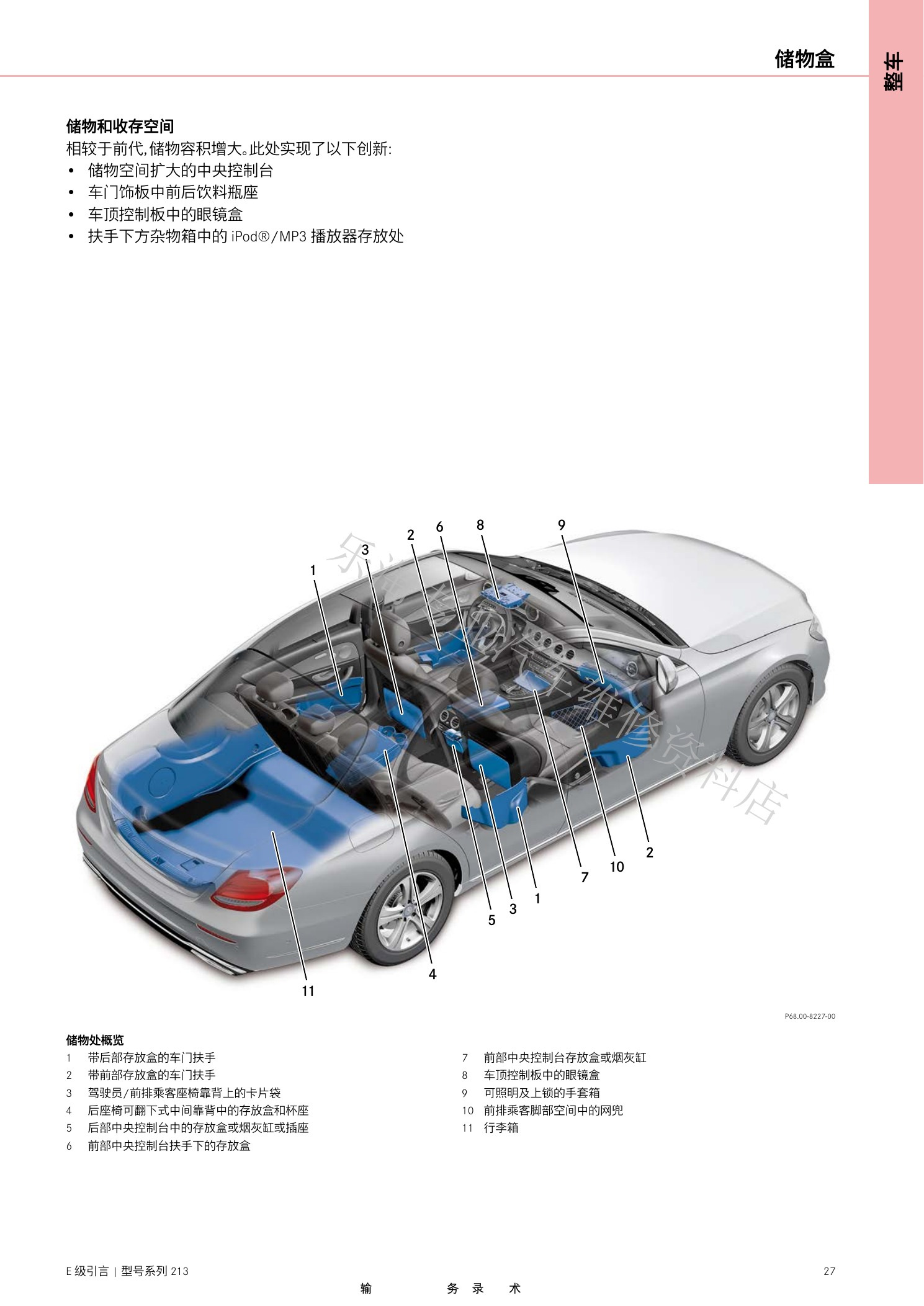

W213 E级维修介绍原第27页。

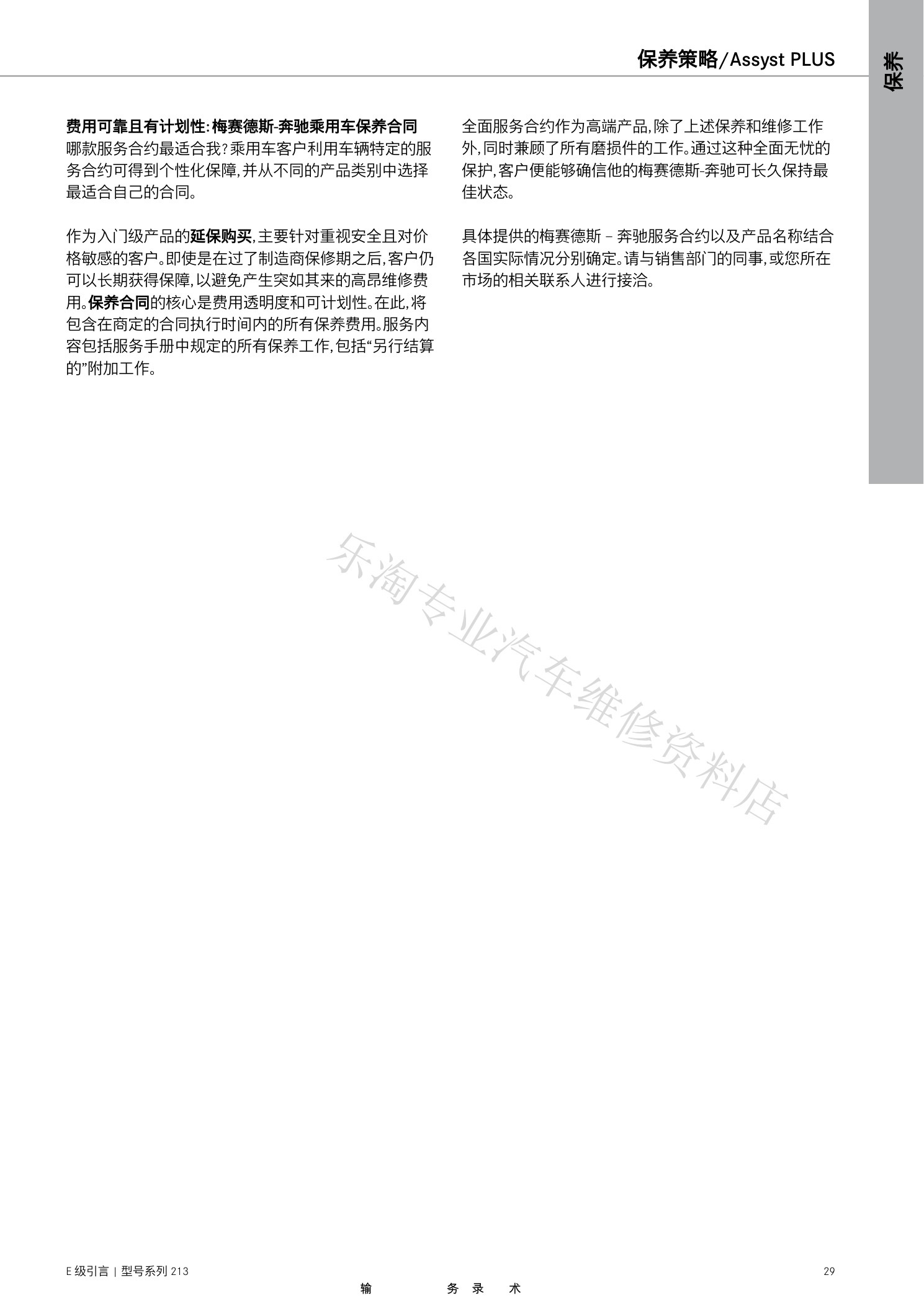

W213 E级维修介绍原第28页。

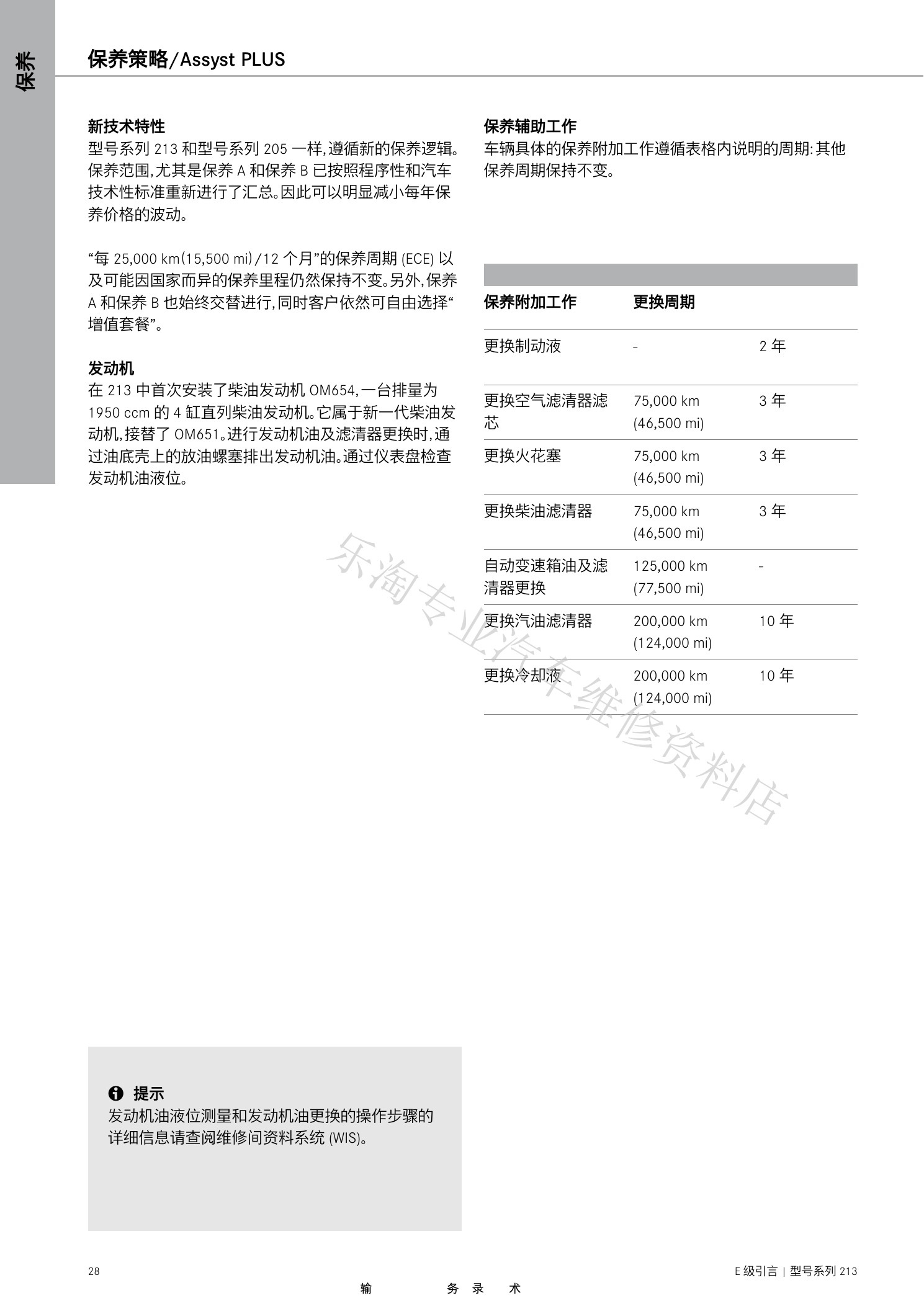

W213 E级维修介绍原第29页。

三、发动机与9G-TRONIC

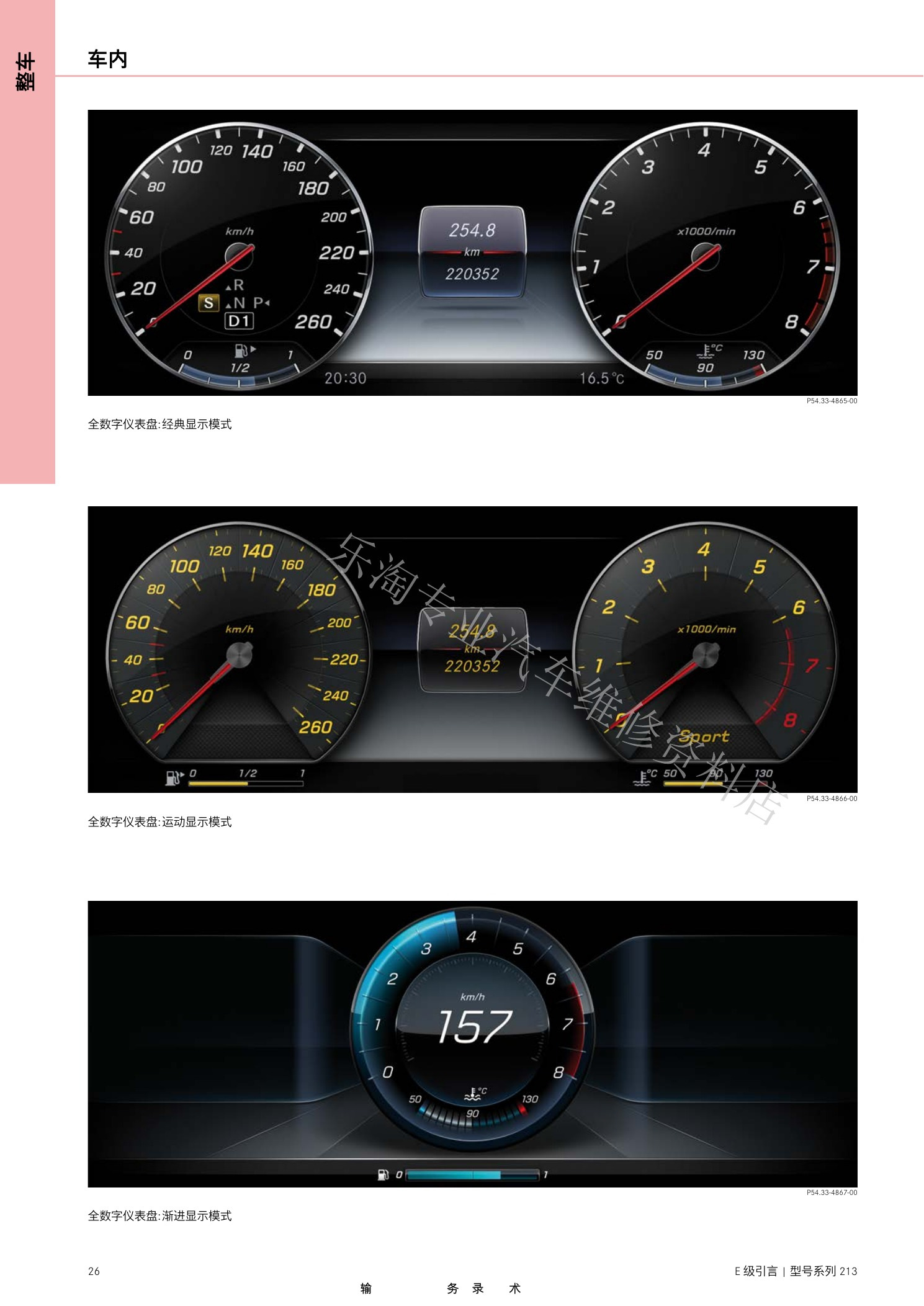

驱动章节涵盖M274、OM654、OM642发动机及冷却、排气、燃油系统，并介绍9G-TRONIC自动变速箱。

W213 E级维修介绍原第30页。

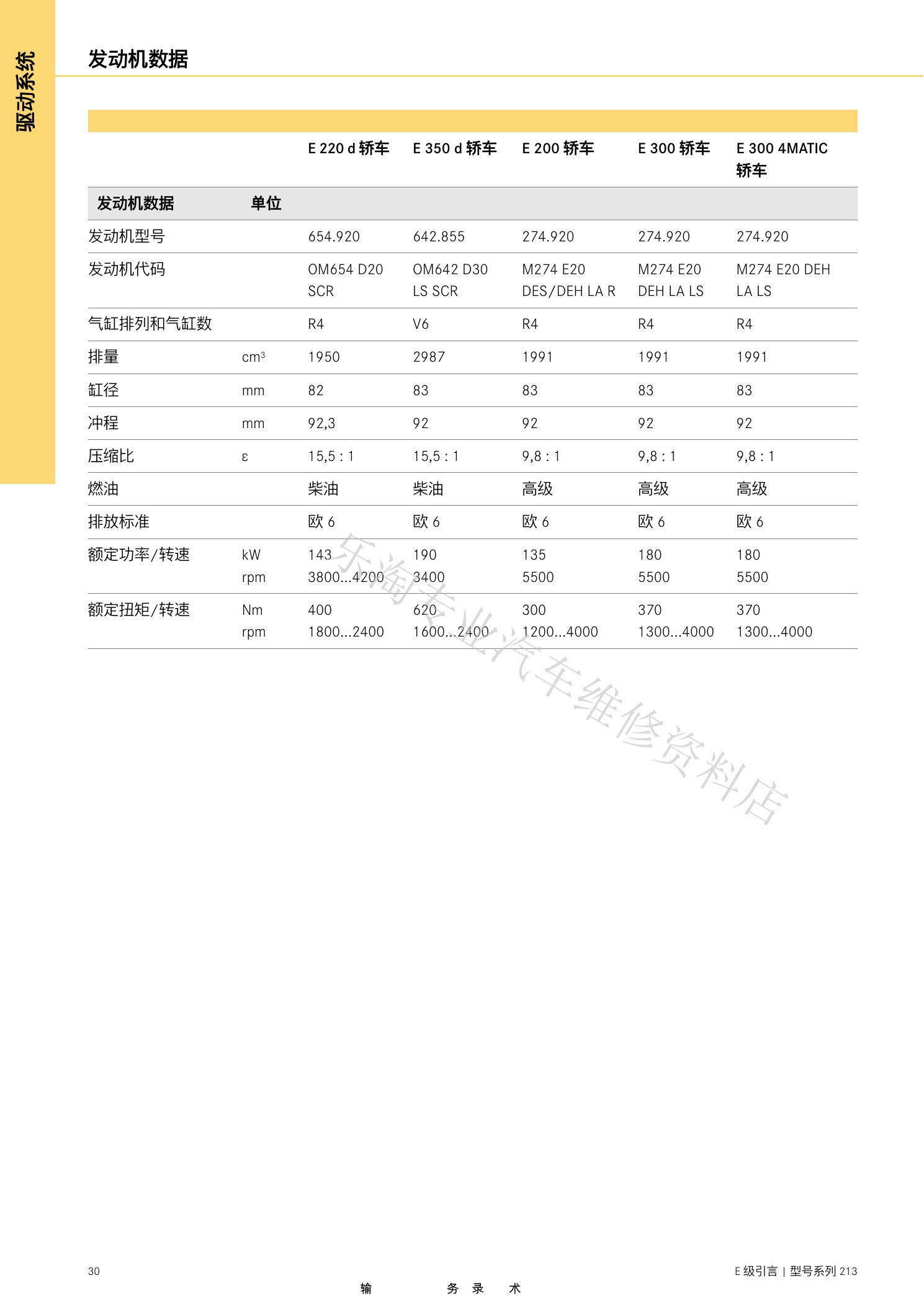

W213 E级维修介绍原第31页。

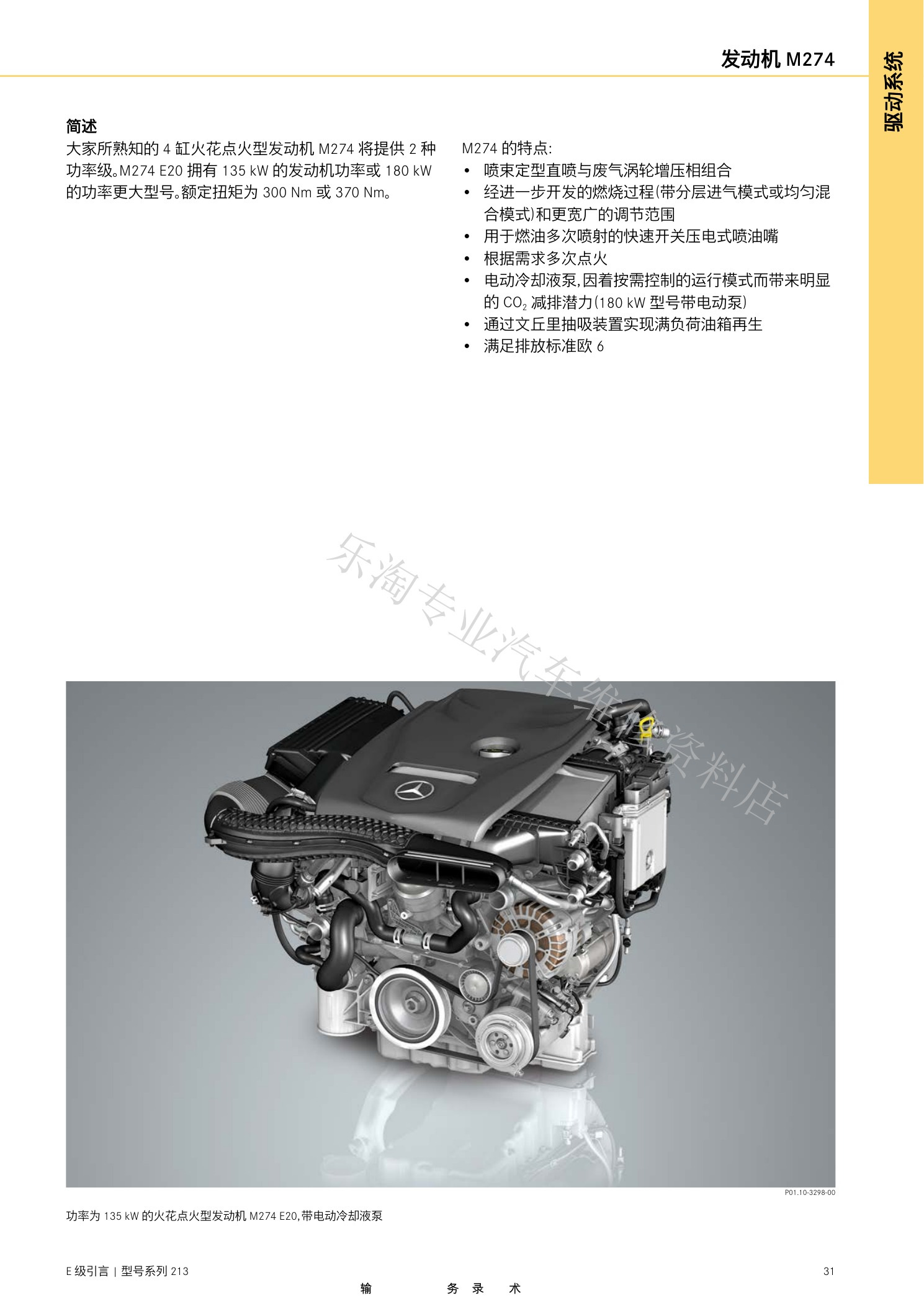

W213 E级维修介绍原第32页。

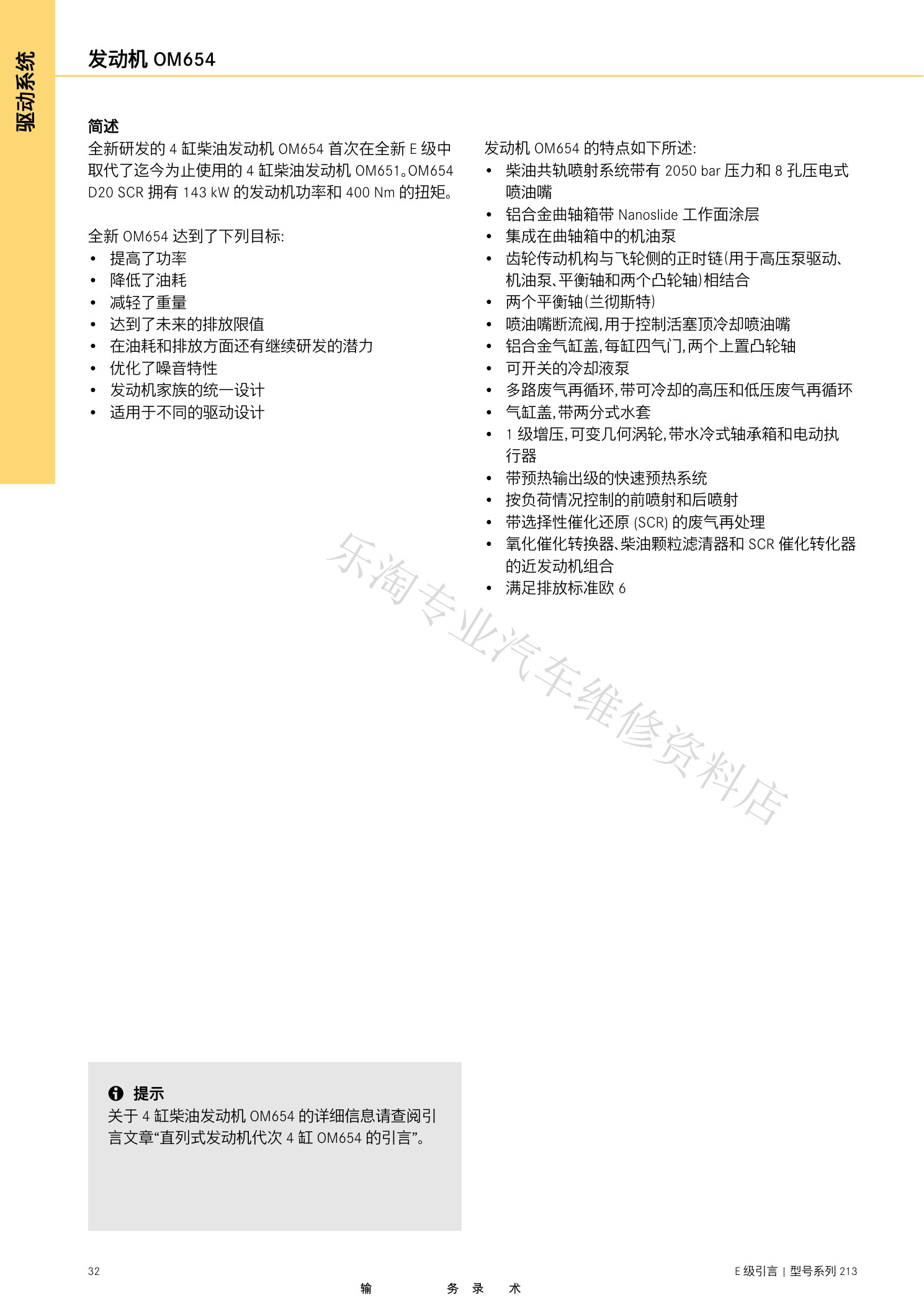

W213 E级维修介绍原第33页。

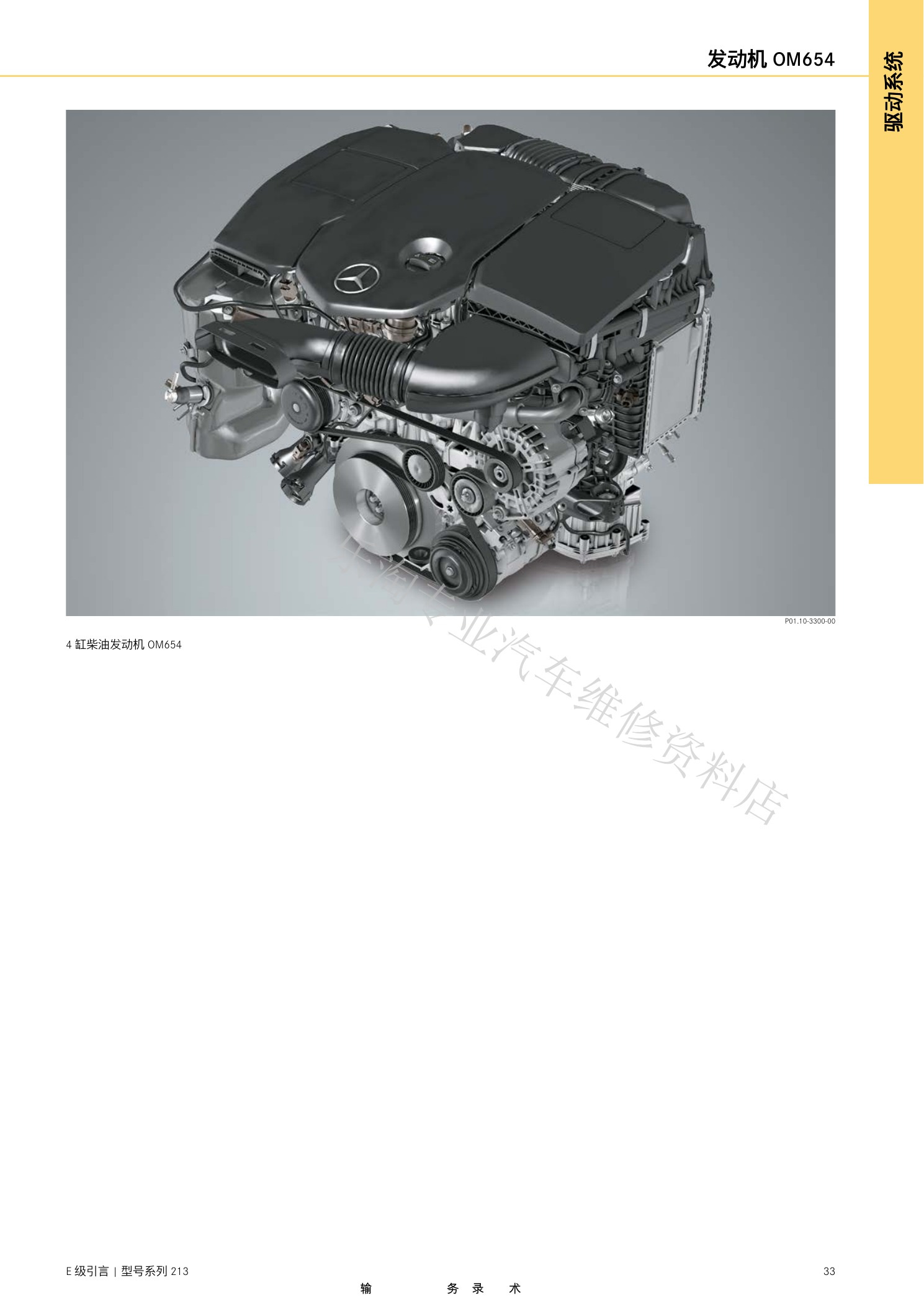

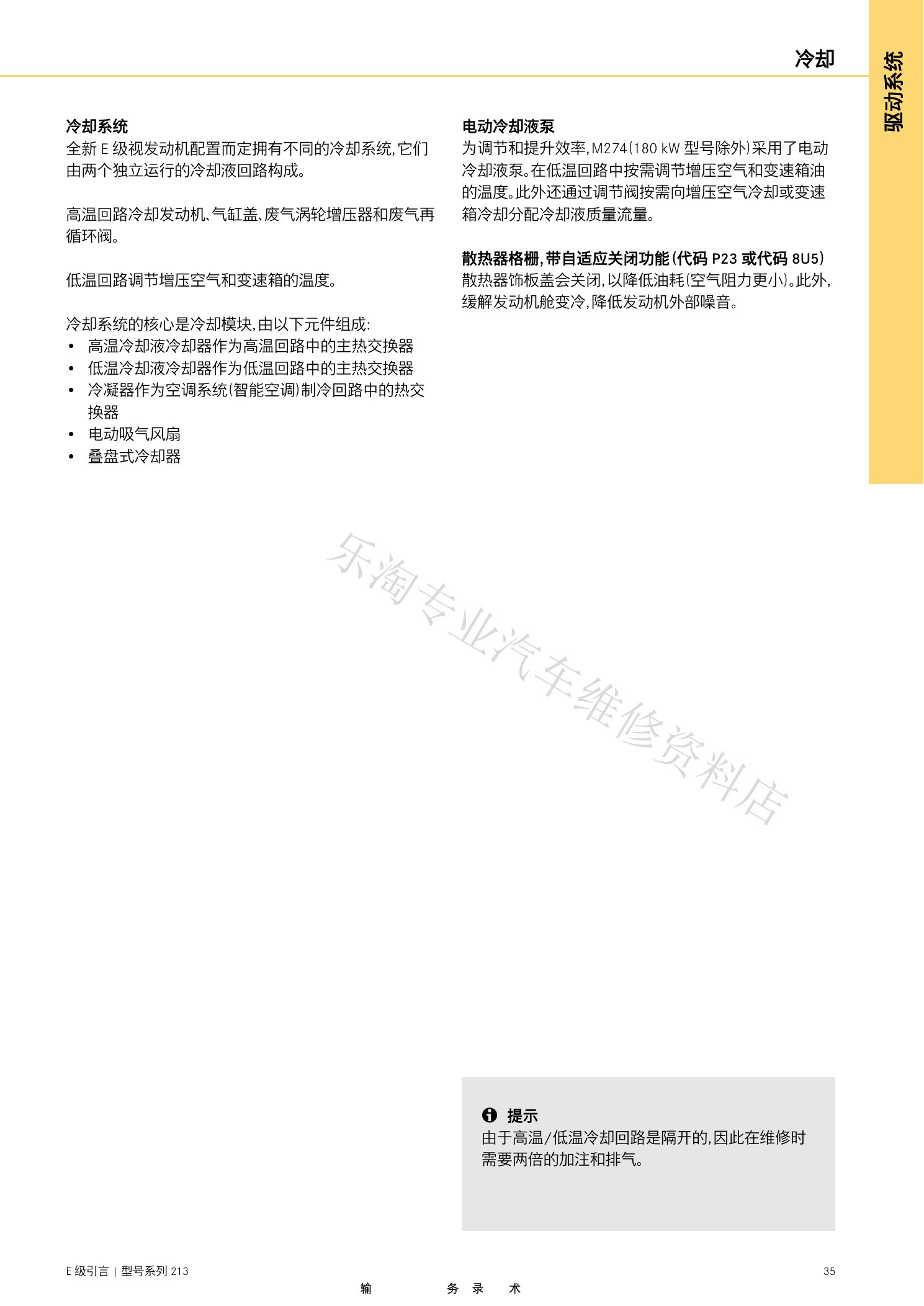

W213 E级维修介绍原第34页。
W213 E级维修介绍原第35页。

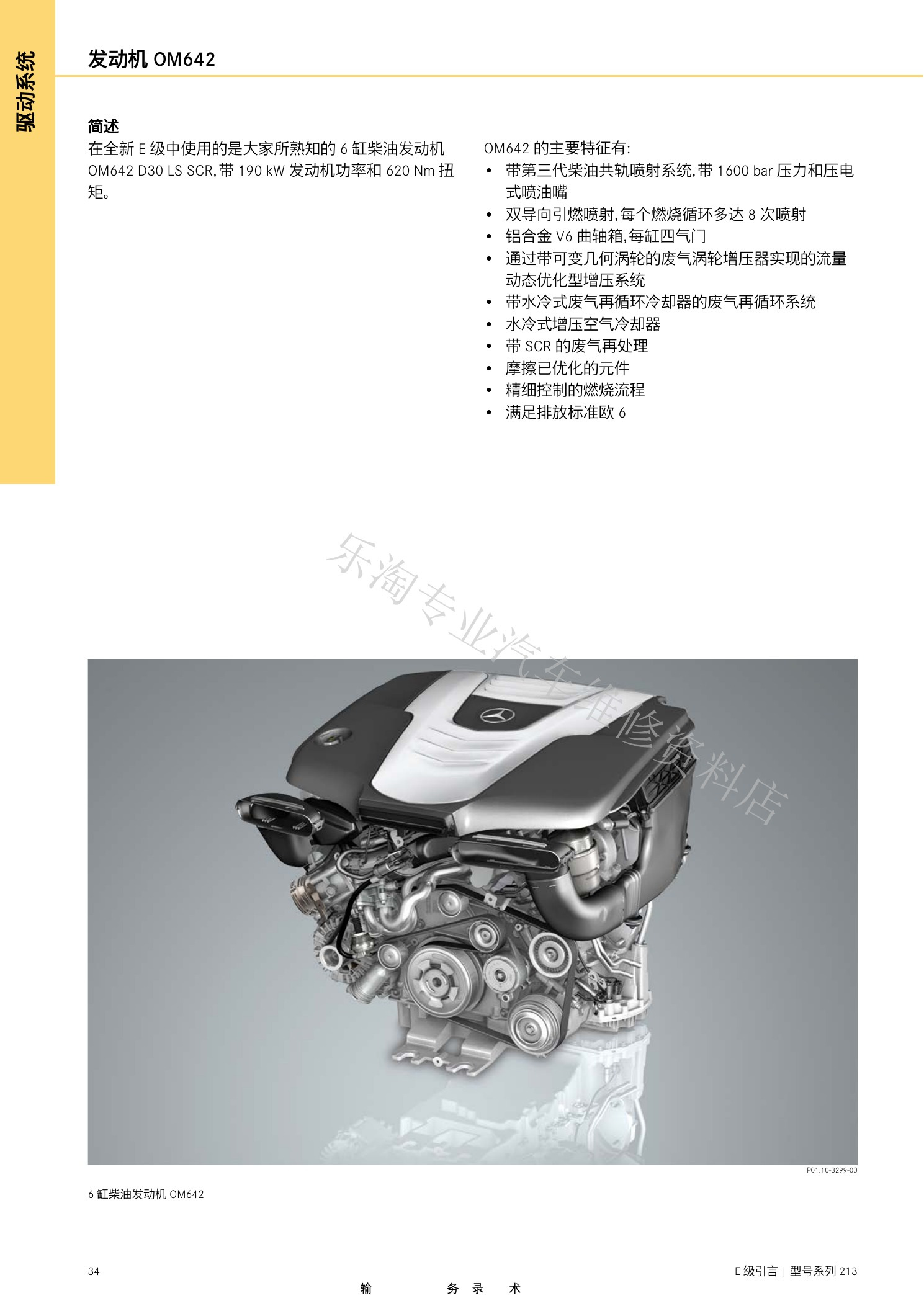

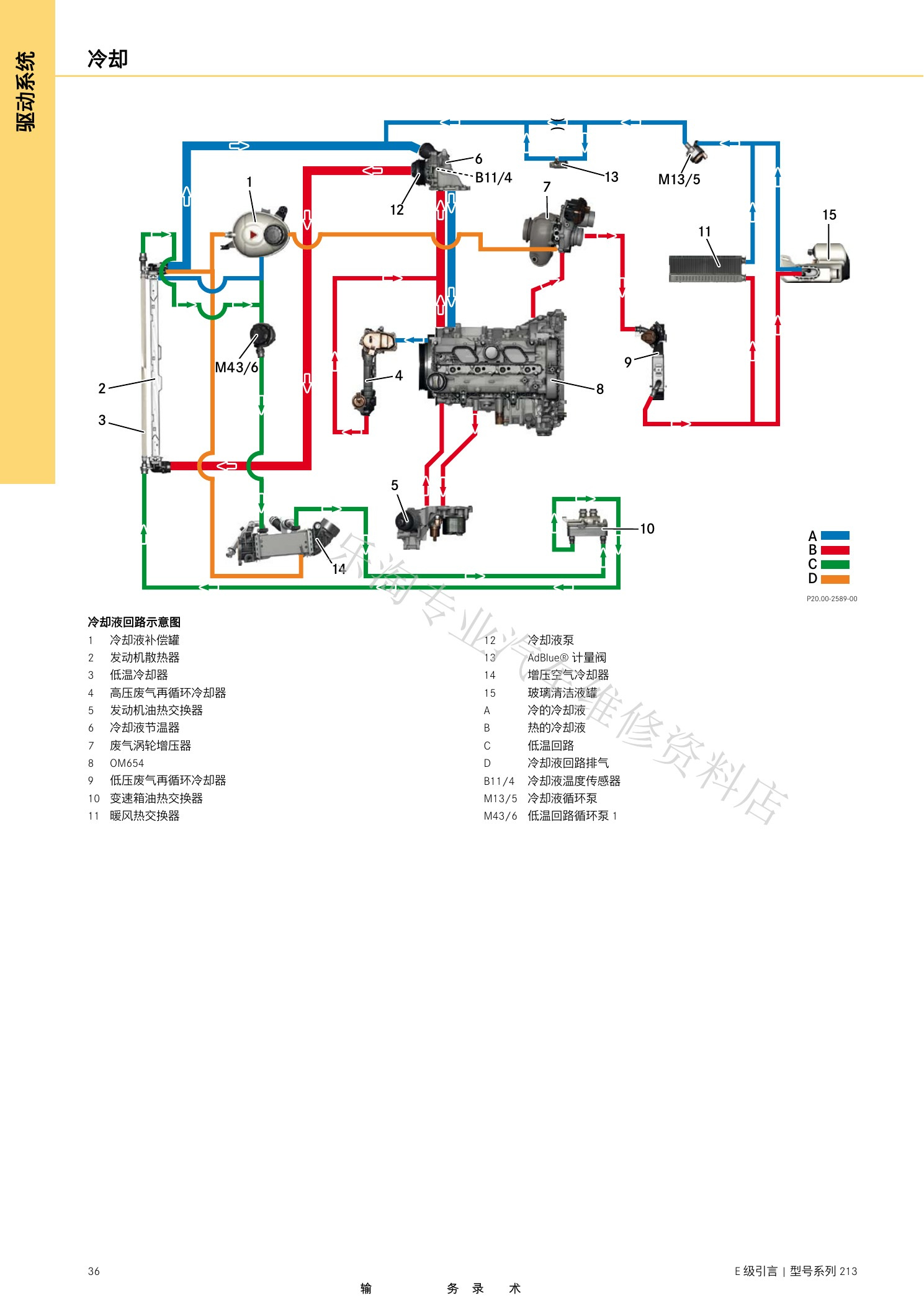

W213 E级维修介绍原第36页。

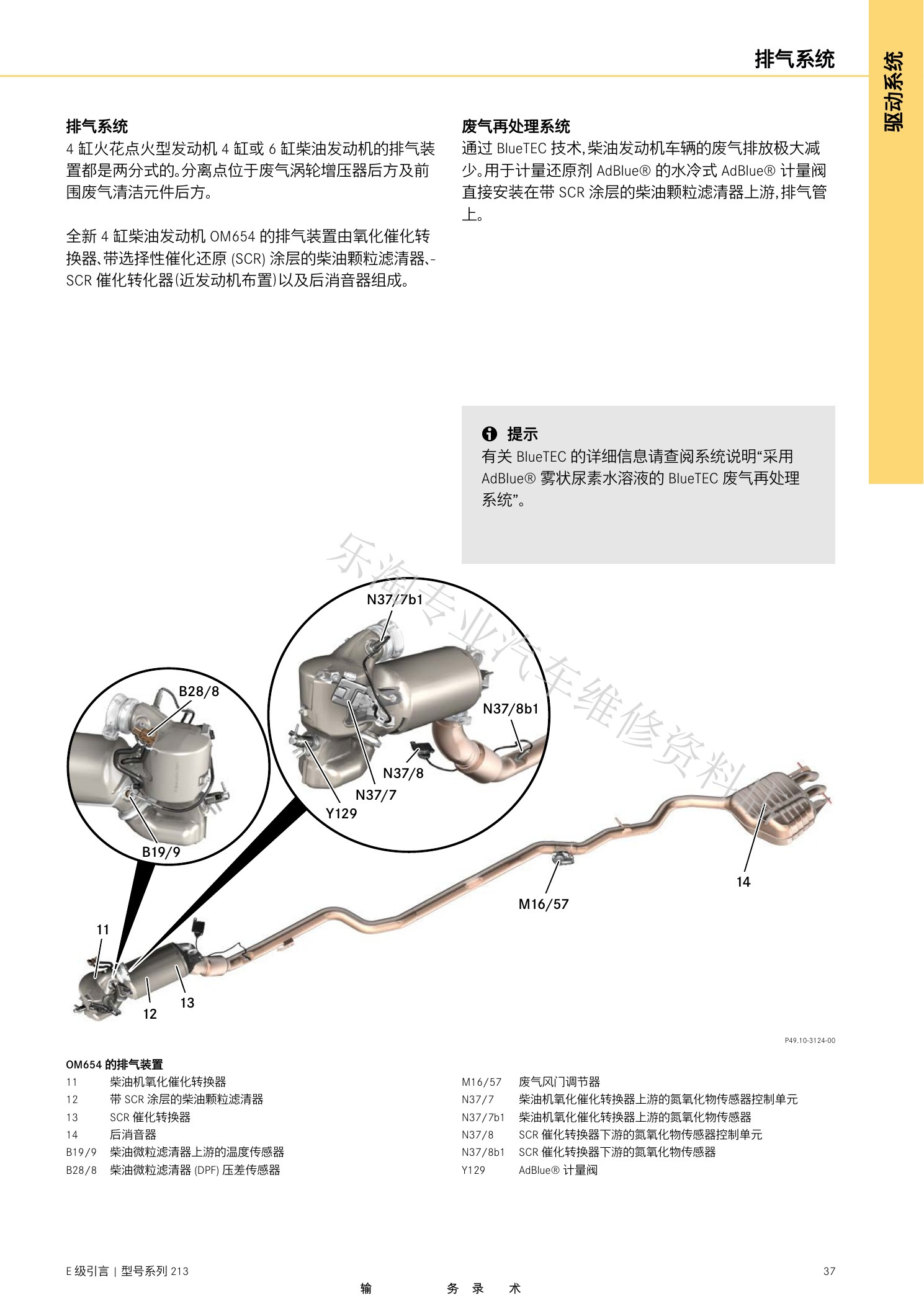

W213 E级维修介绍原第37页。

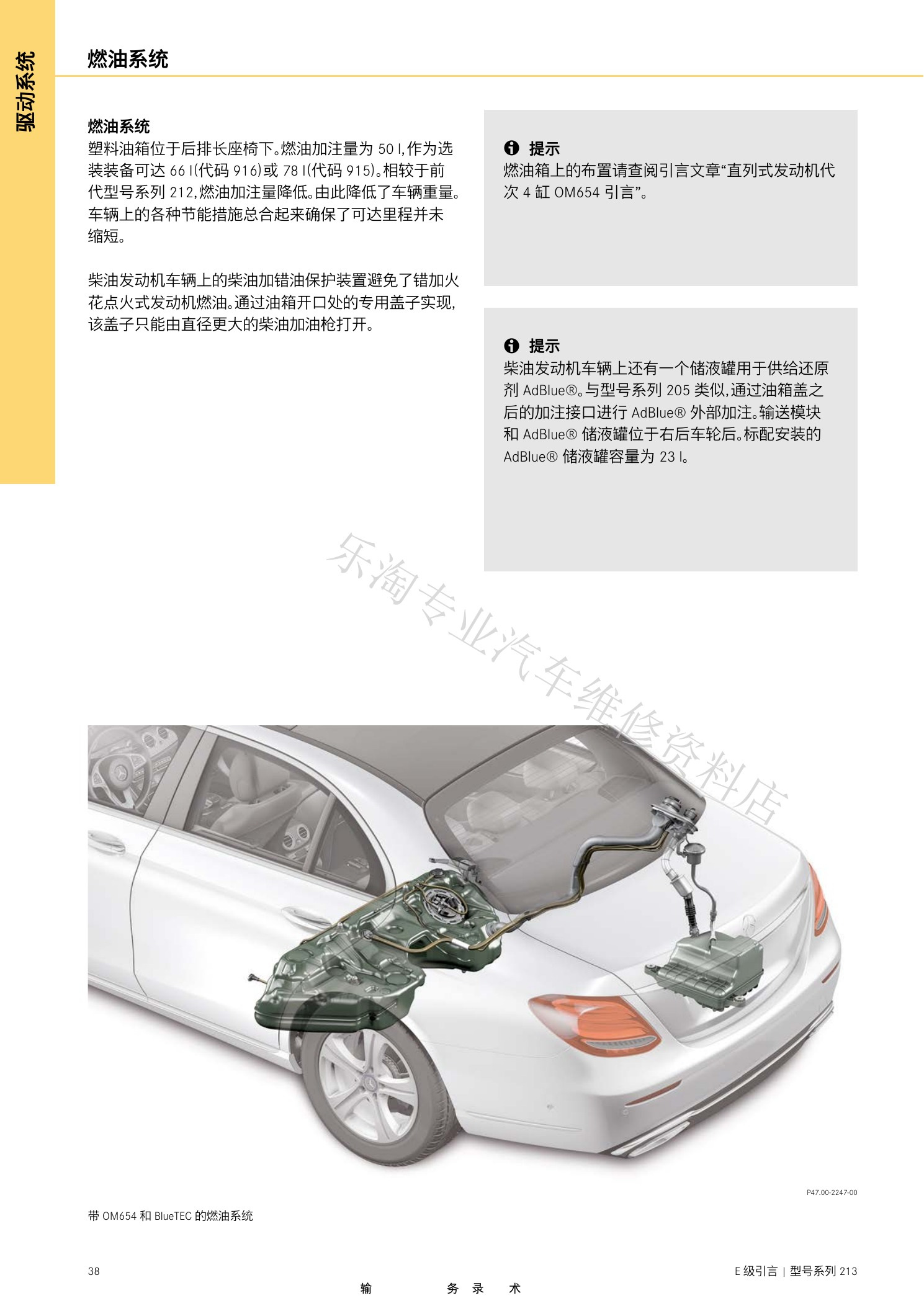

W213 E级维修介绍原第38页。

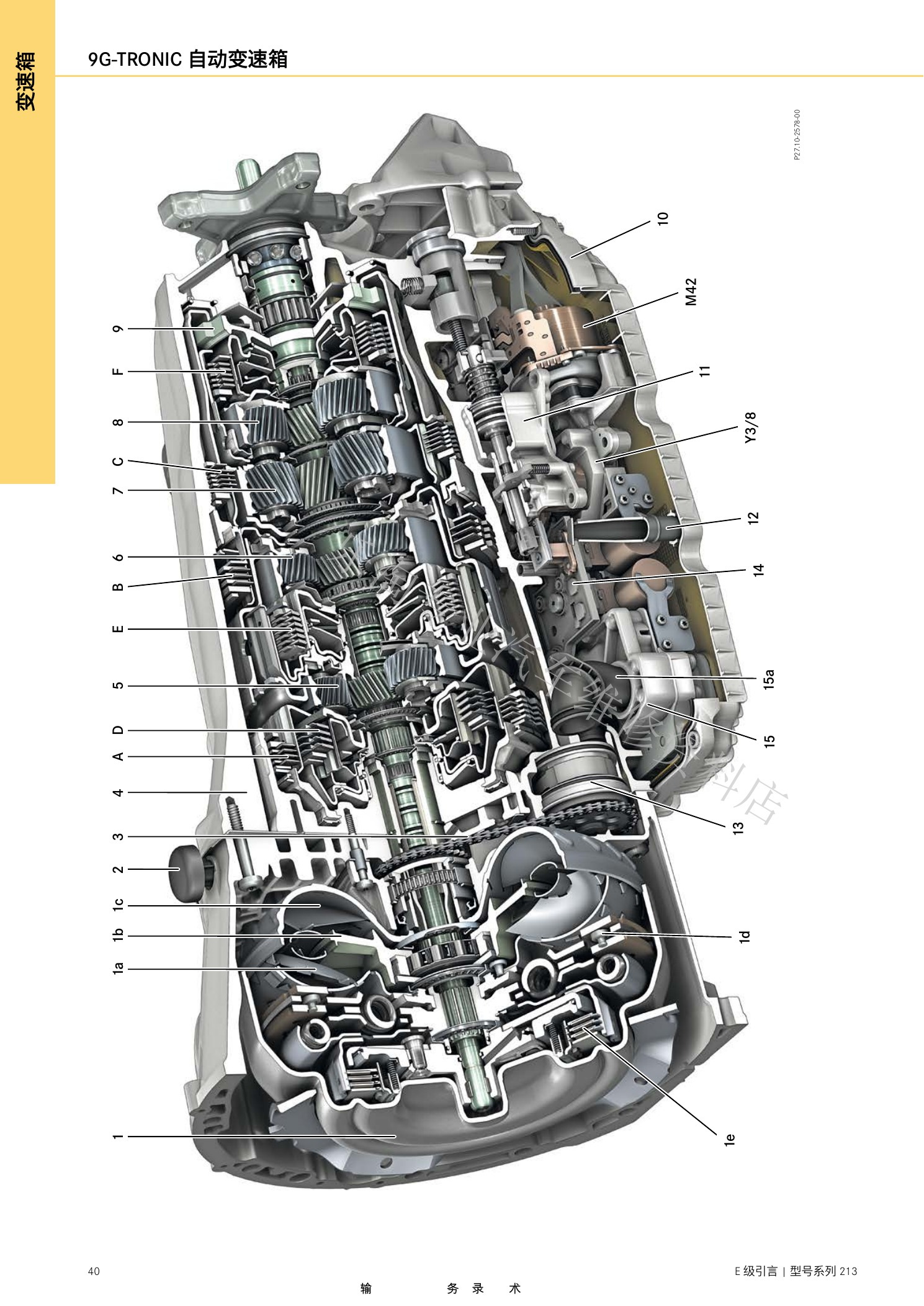

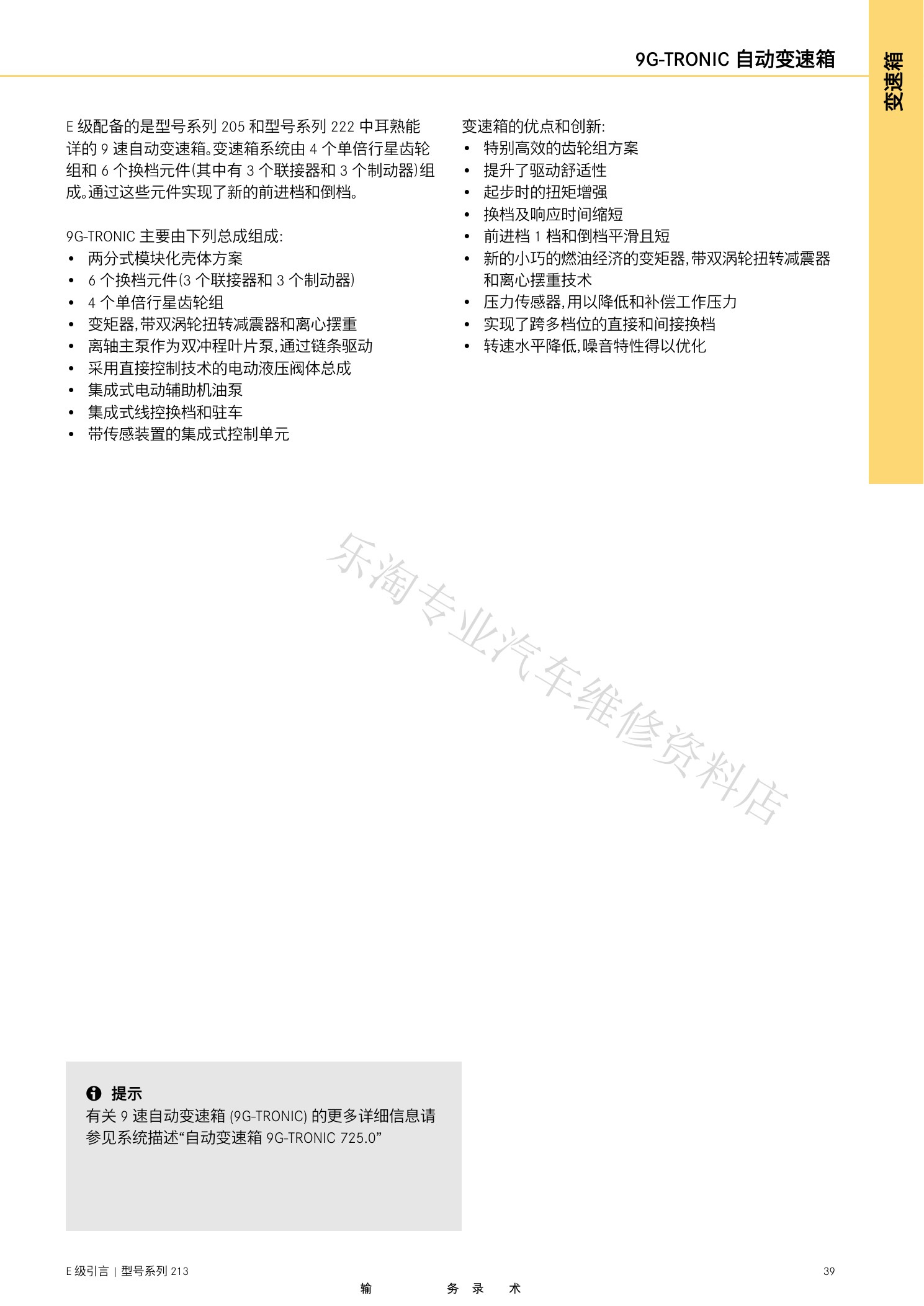

W213 E级维修介绍原第39页。
W213 E级维修介绍原第40页。
W213 E级维修介绍原第41页。

四、底盘与DYNAMIC SELECT

底盘部分包括车轴悬架、DYNAMIC SELECT、铝制后轴差速器、转向、制动、车轮和轮胎。

W213 E级维修介绍原第42页。

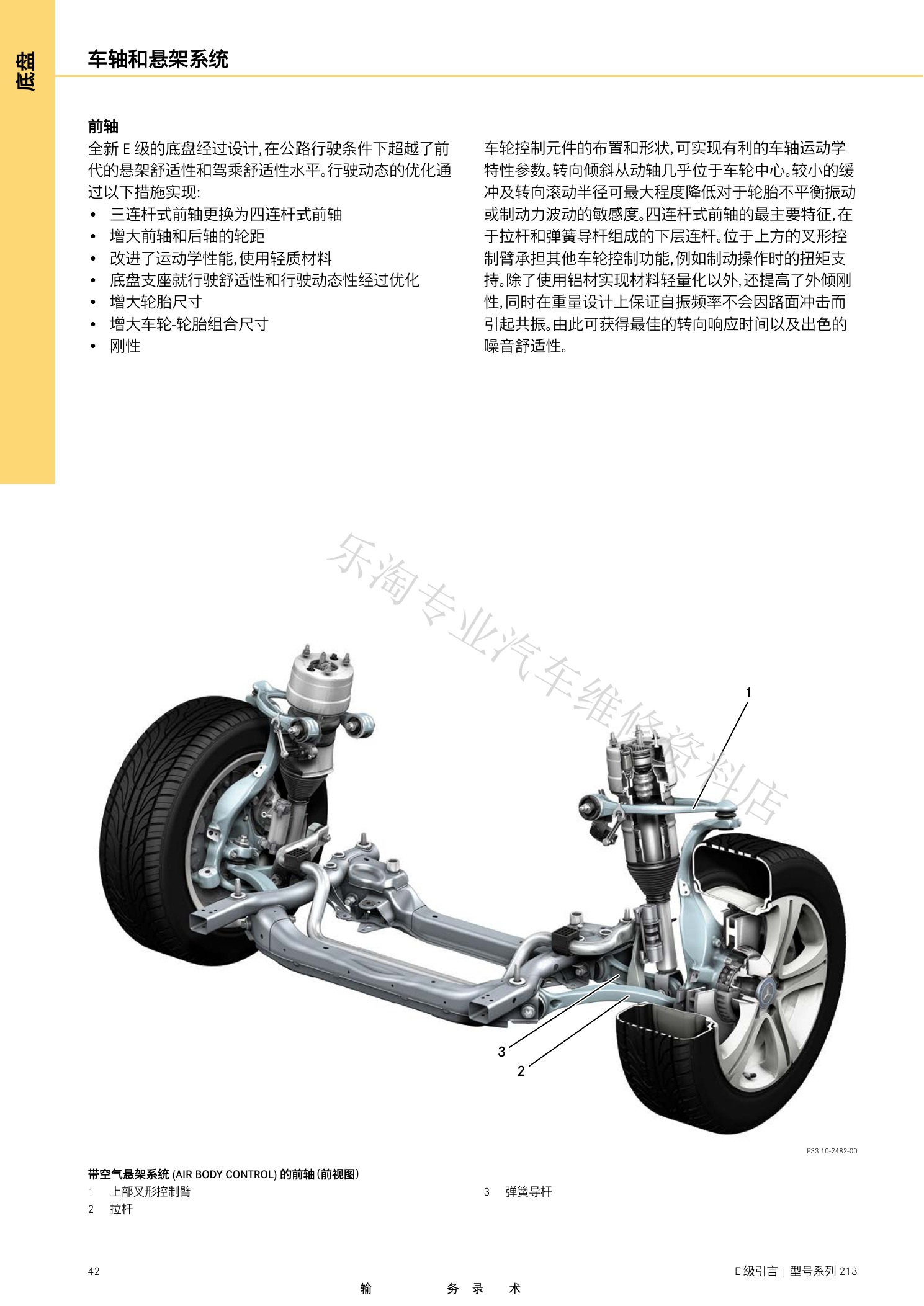

W213 E级维修介绍原第43页。

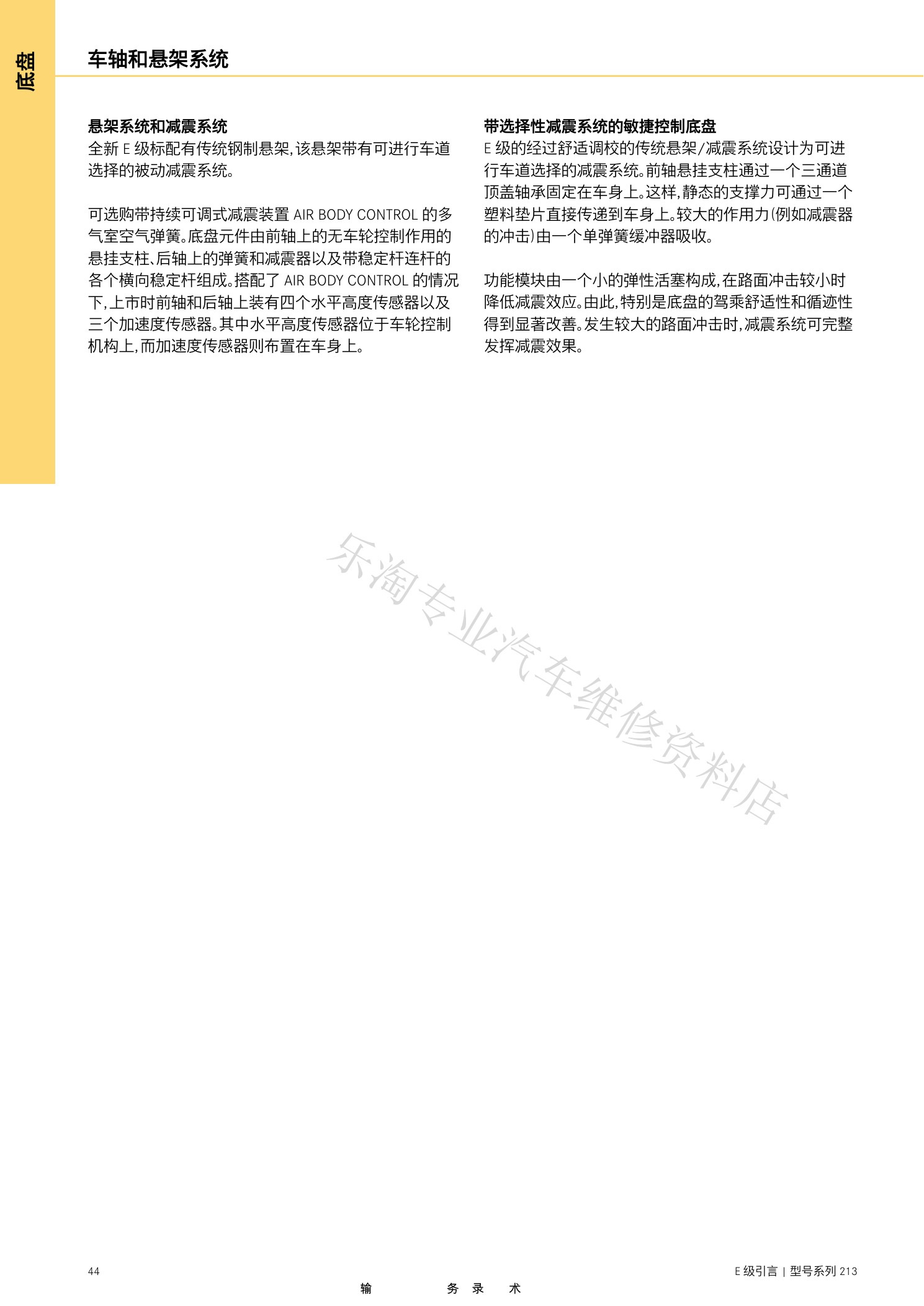

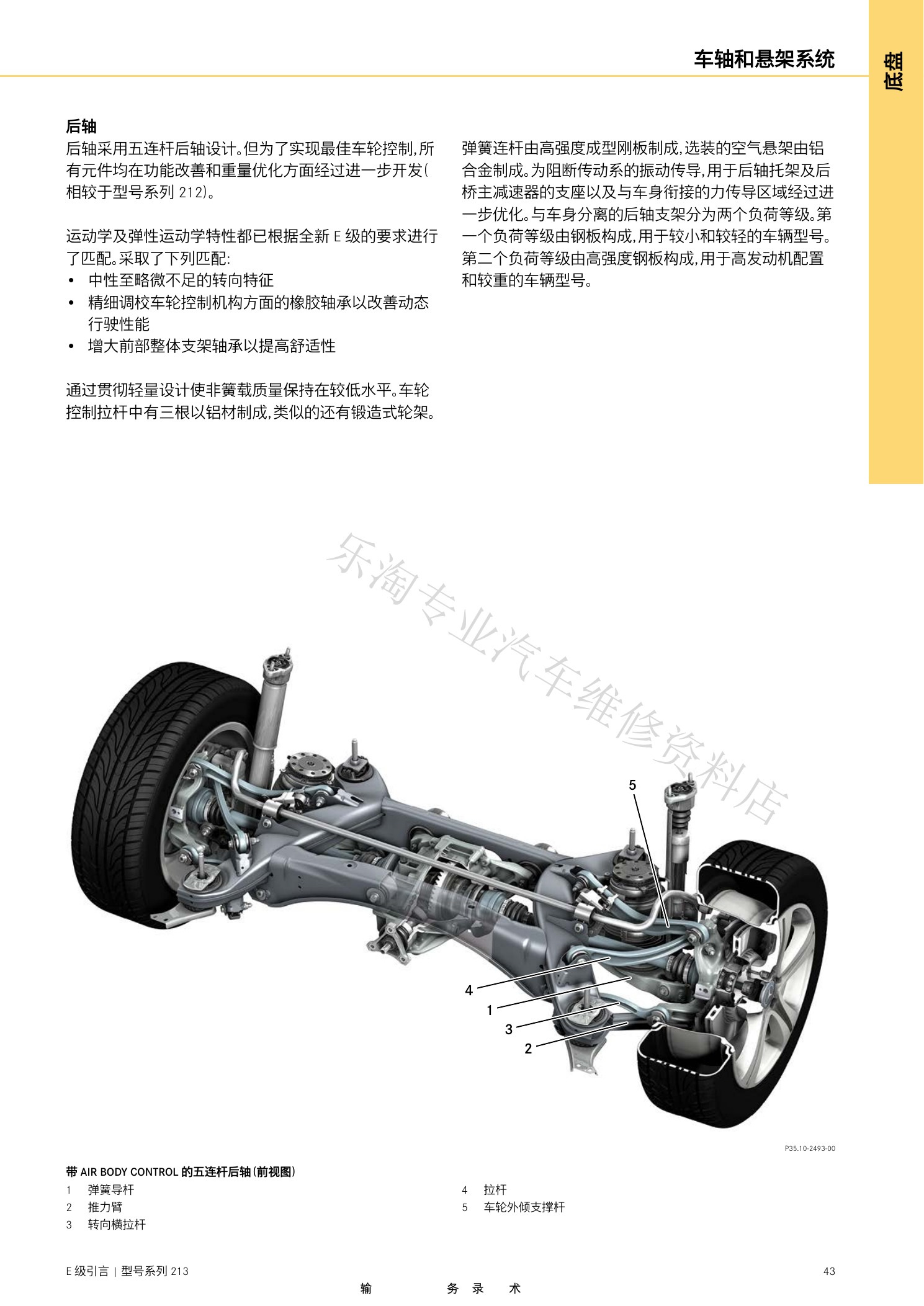

W213 E级维修介绍原第44页。

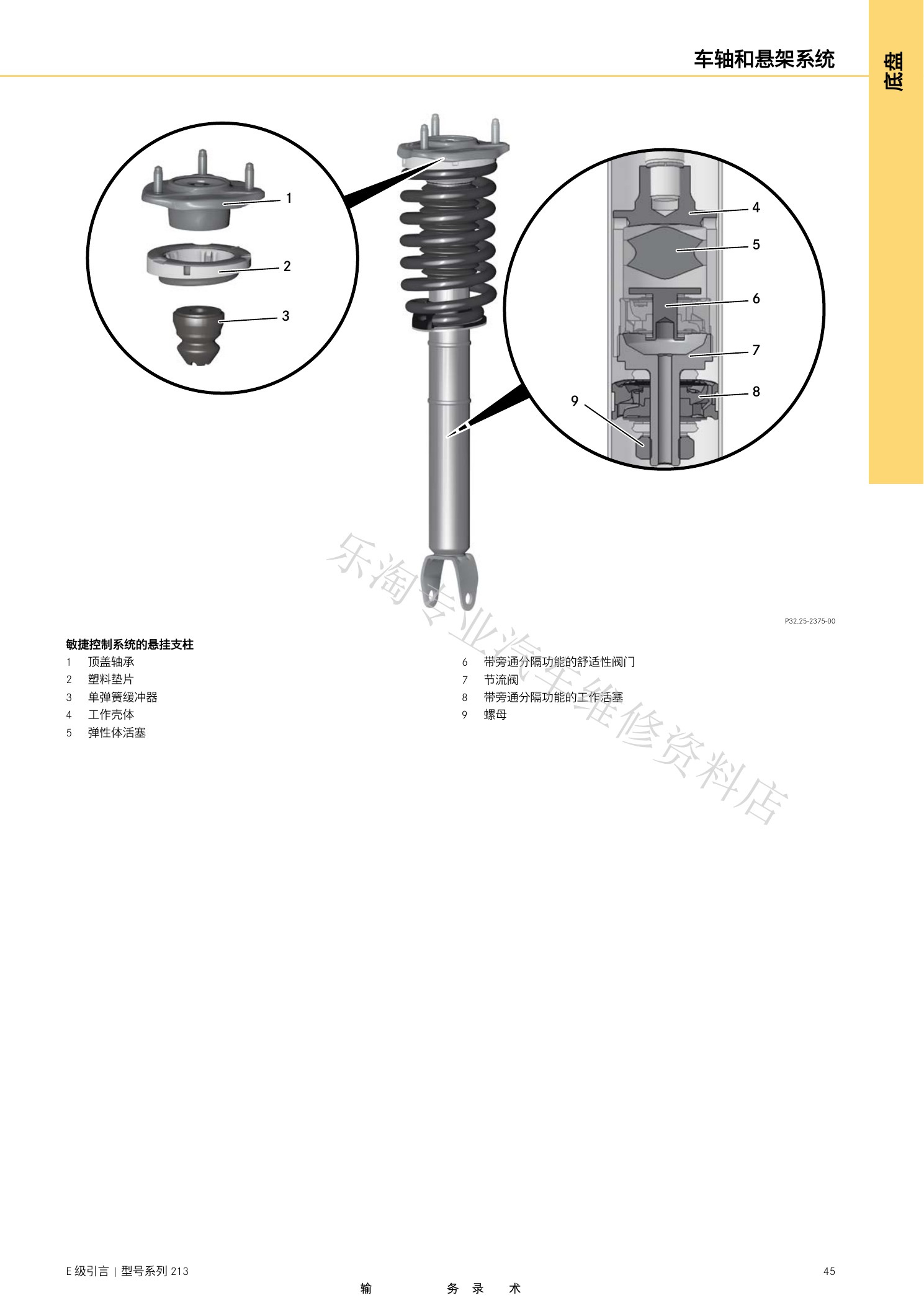

W213 E级维修介绍原第45页。

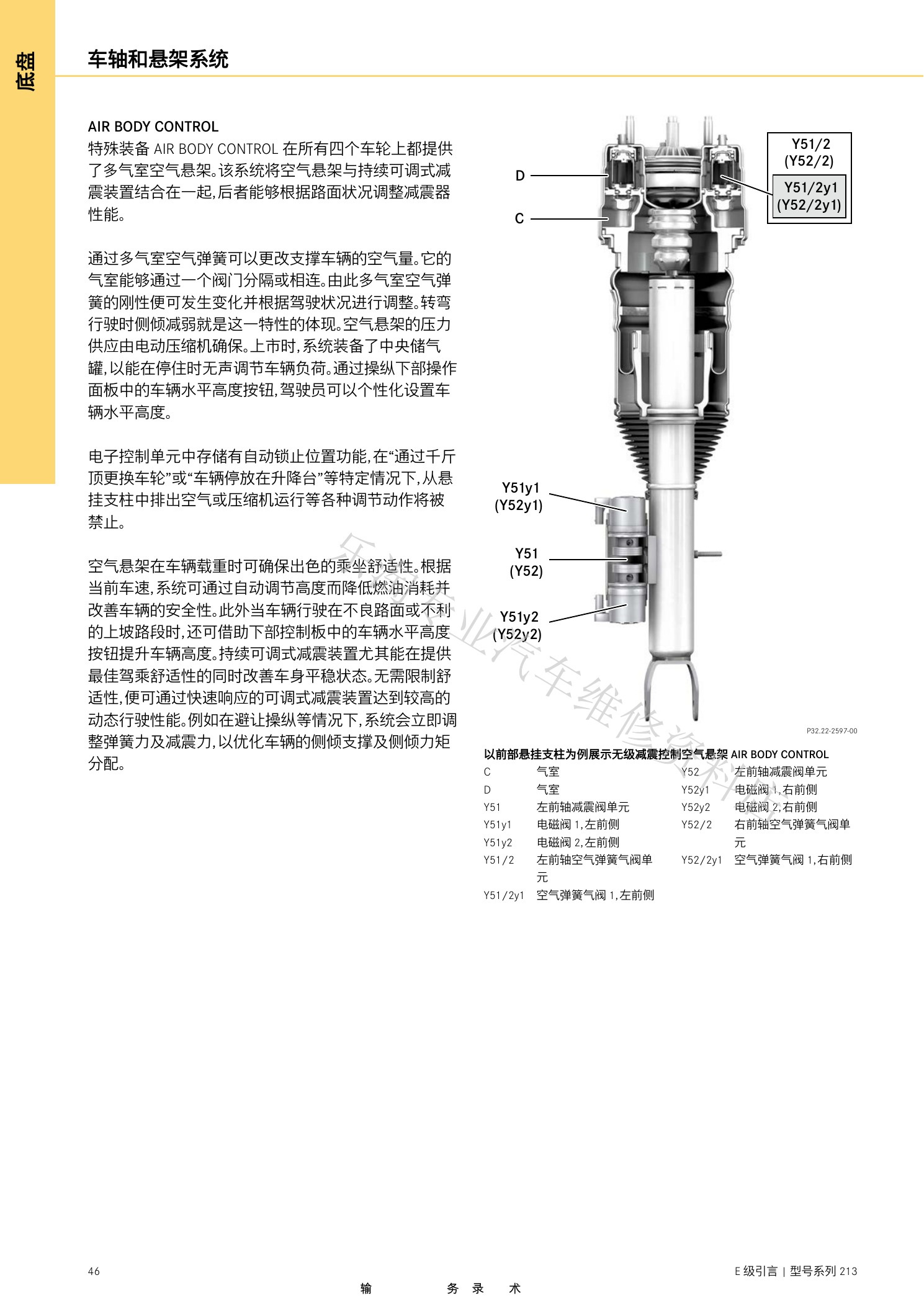

W213 E级维修介绍原第46页。
W213 E级维修介绍原第47页。

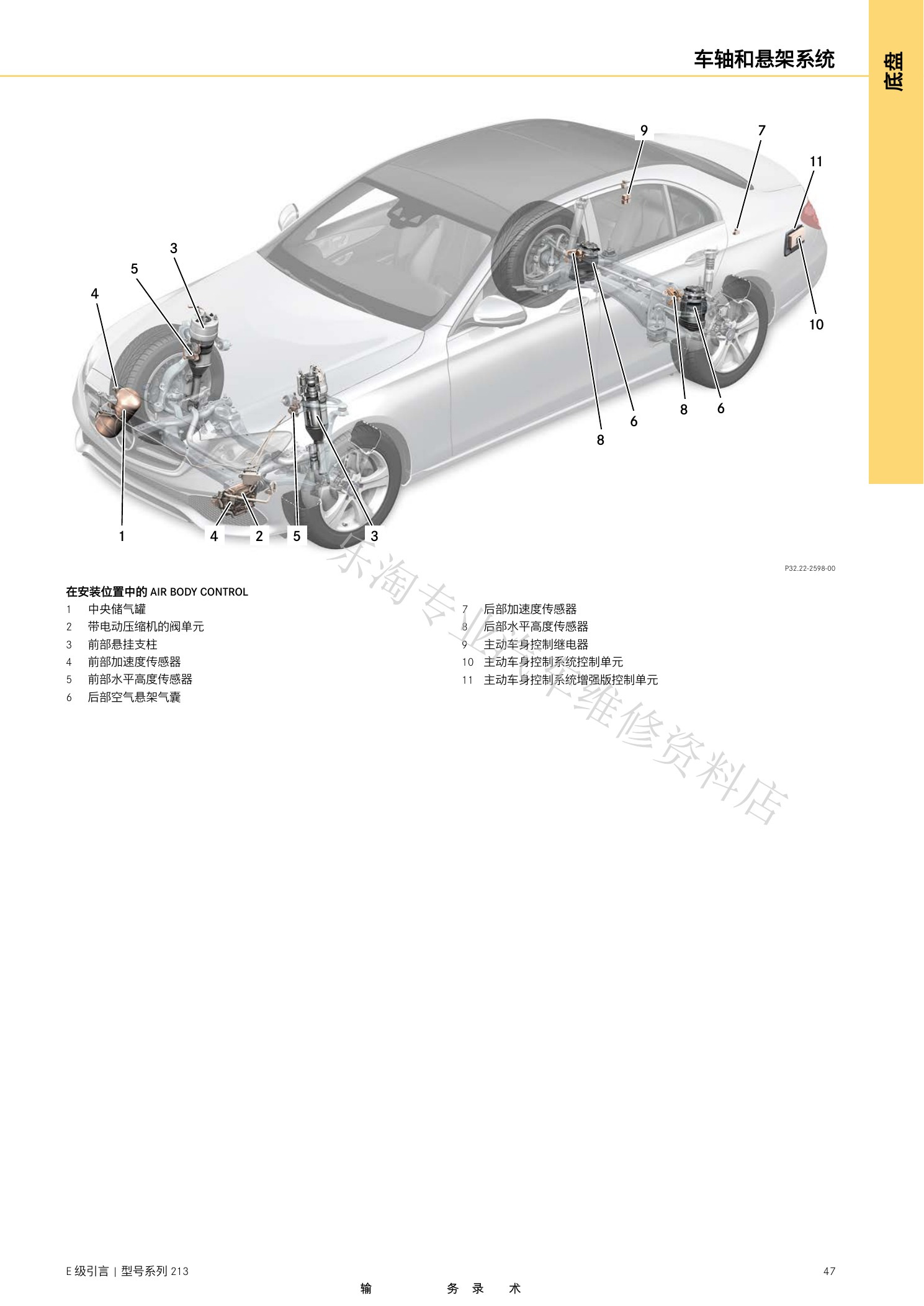

W213 E级维修介绍原第48页。

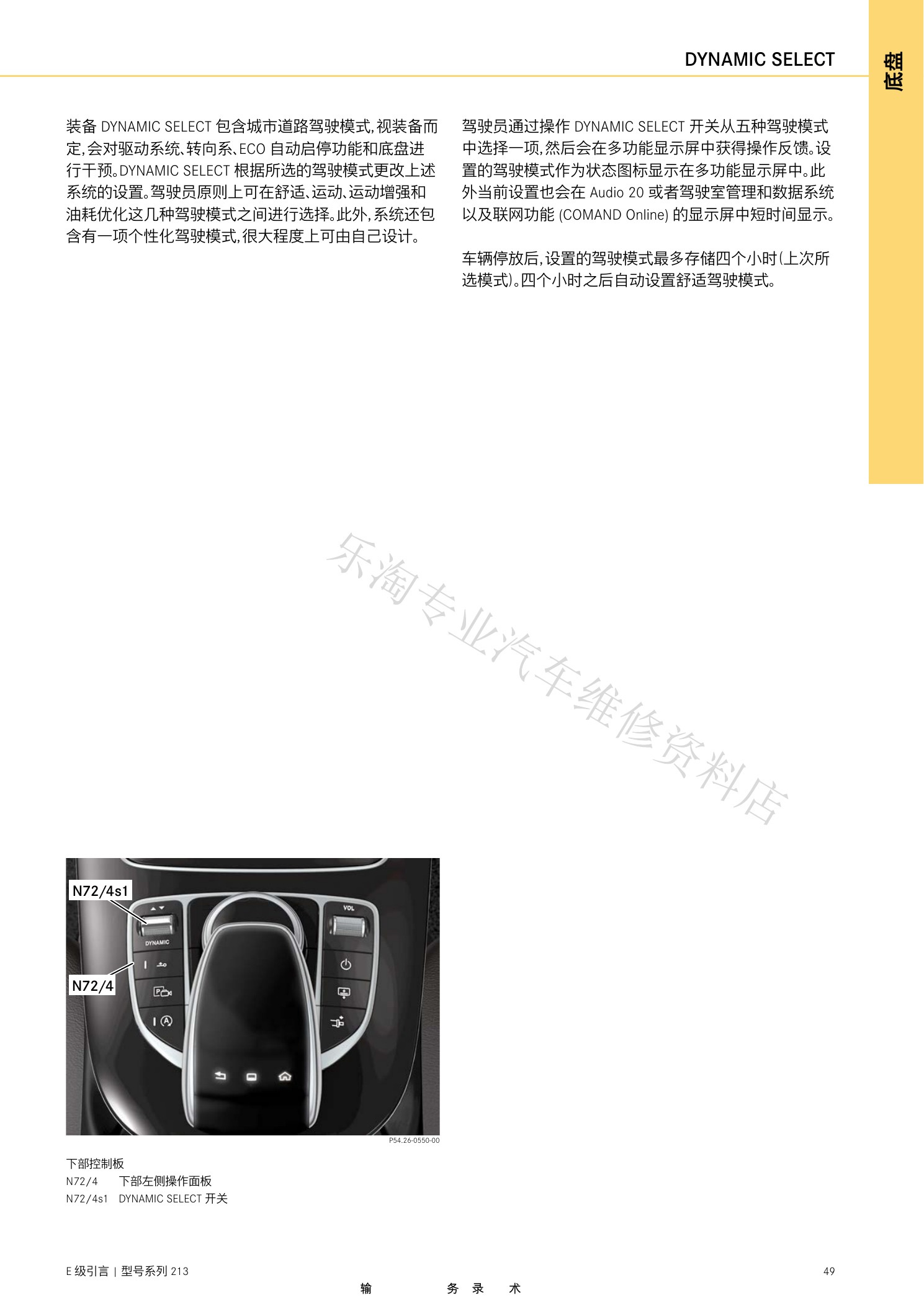

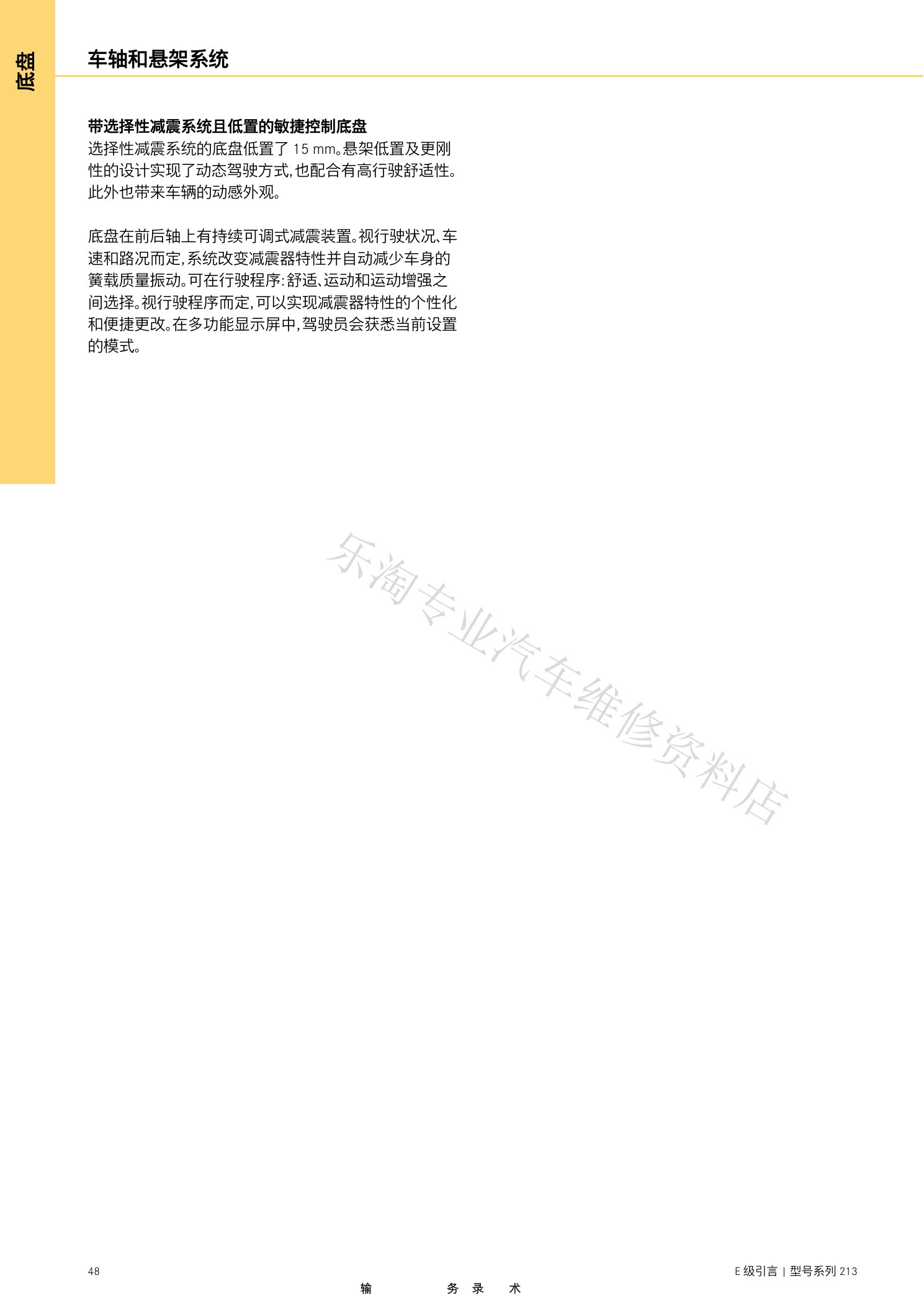

W213 E级维修介绍原第49页。
W213 E级维修介绍原第50页。

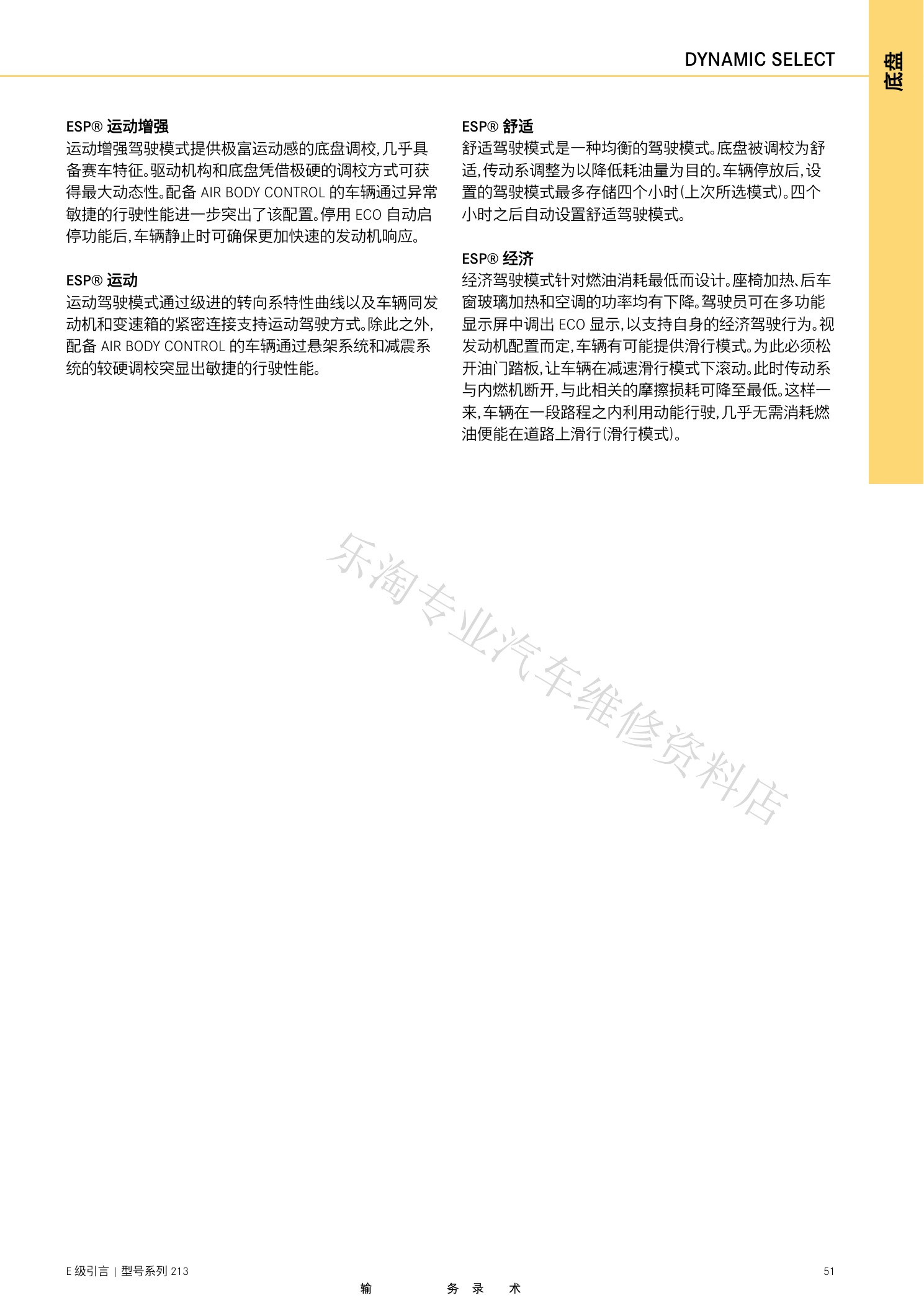

W213 E级维修介绍原第51页。

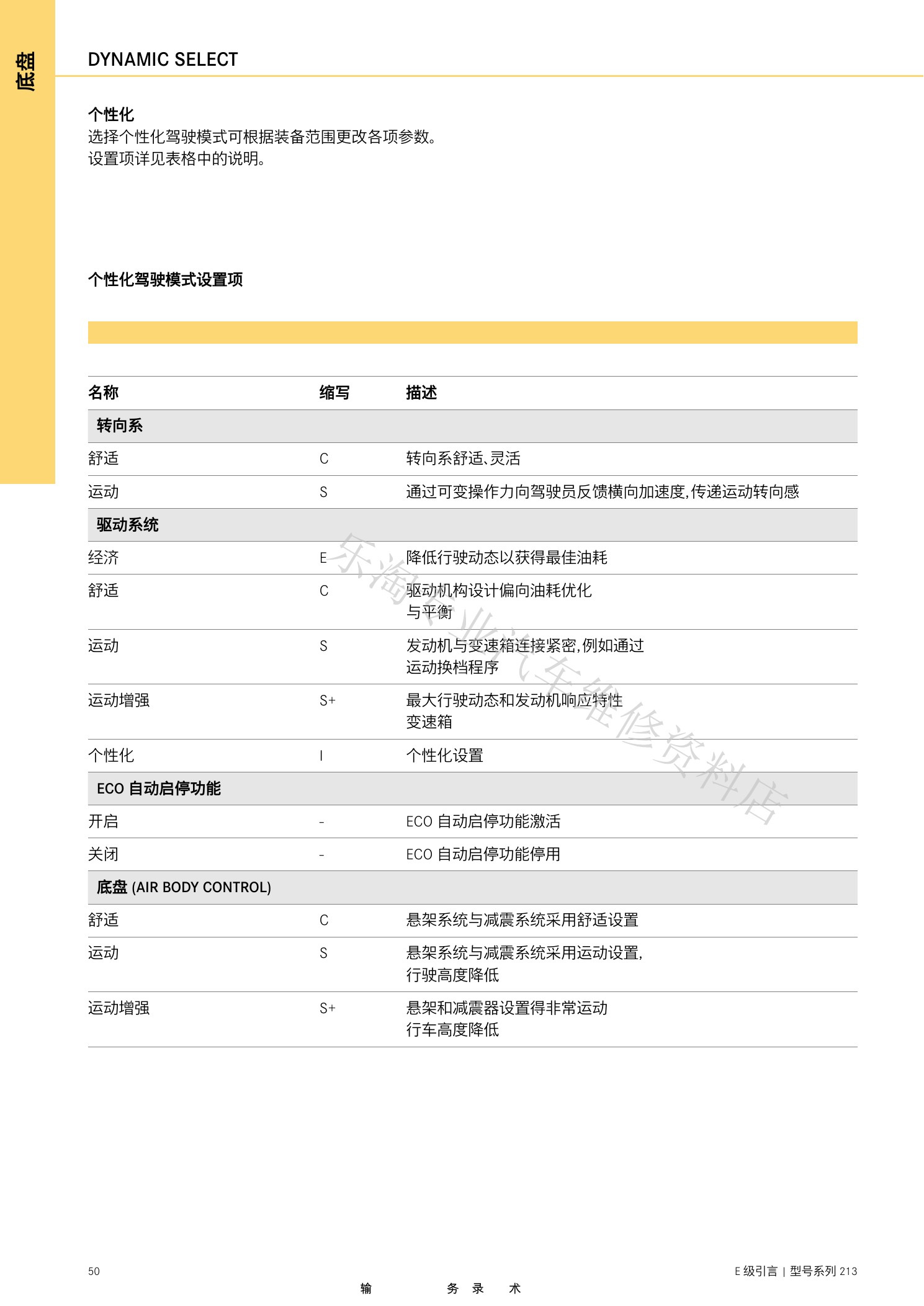

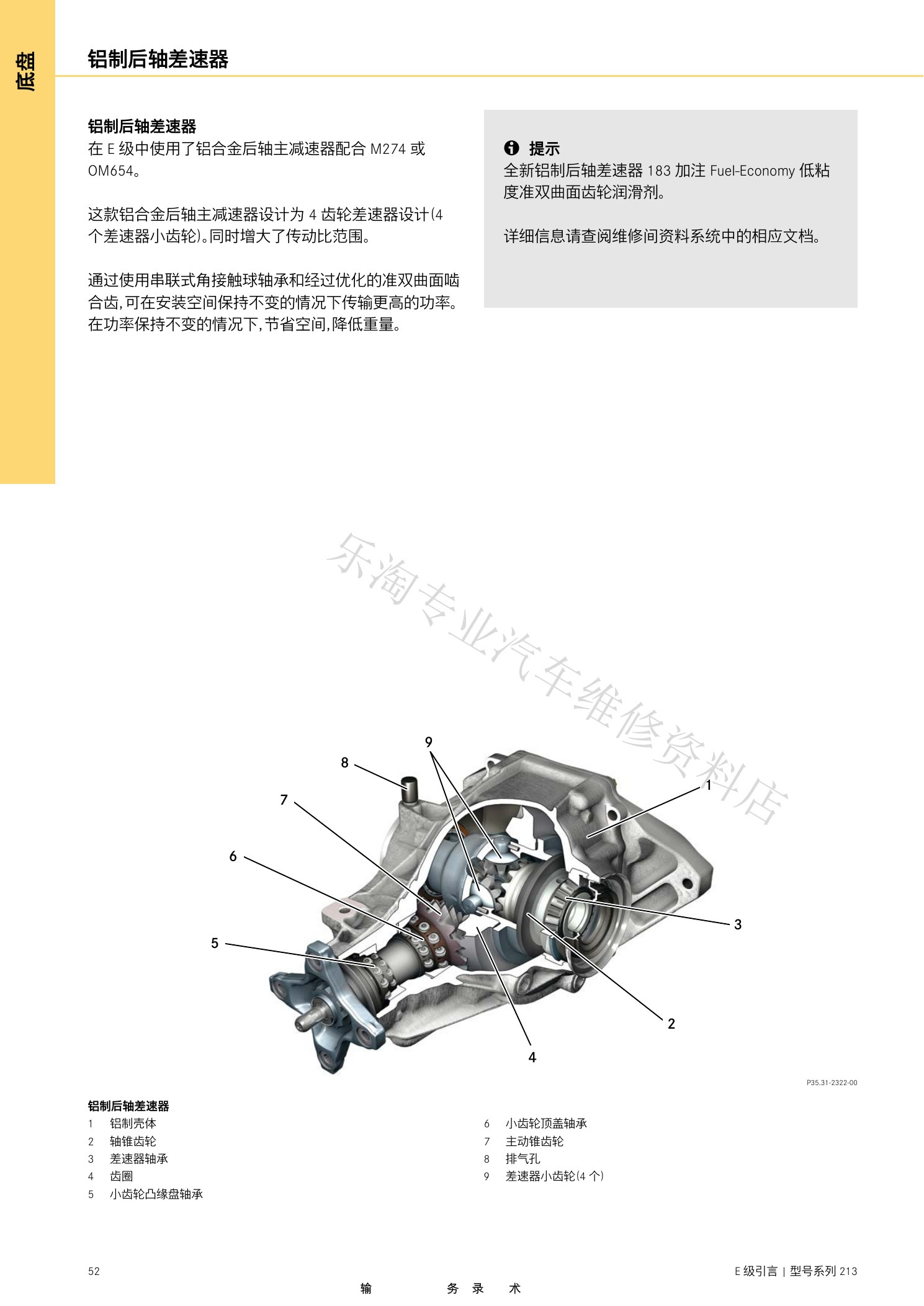

W213 E级维修介绍原第52页。
W213 E级维修介绍原第53页。

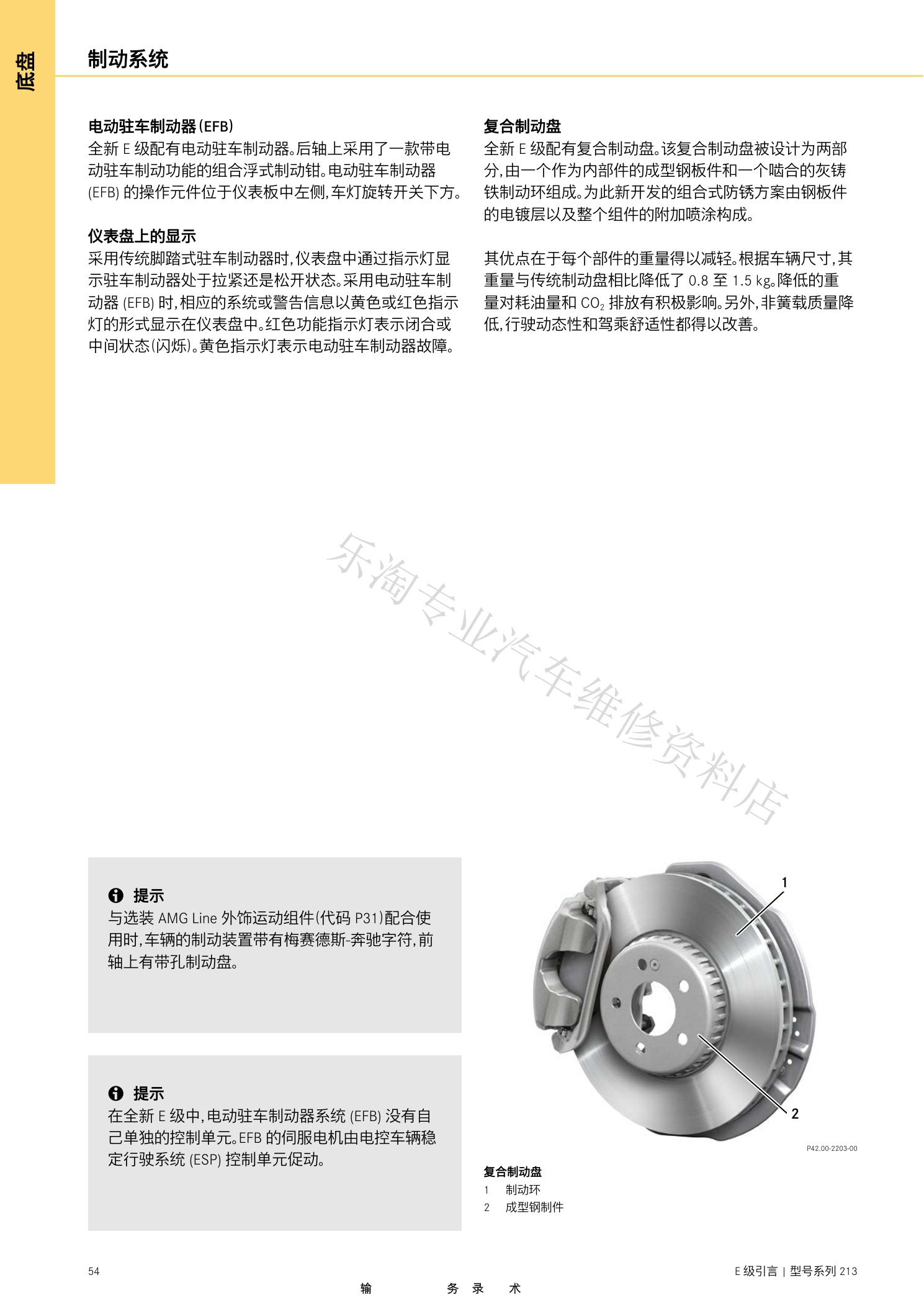

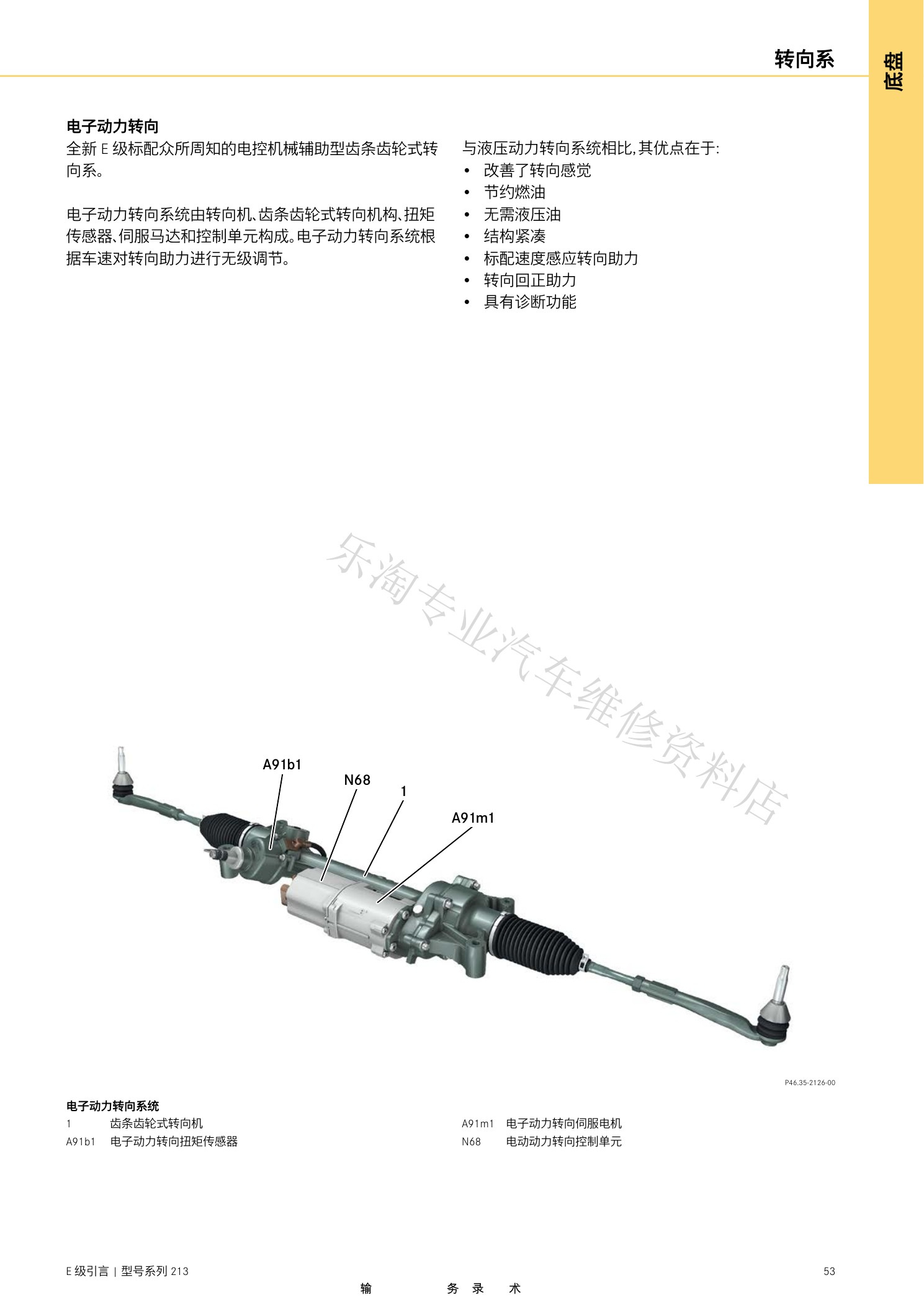

W213 E级维修介绍原第54页。
W213 E级维修介绍原第55页。

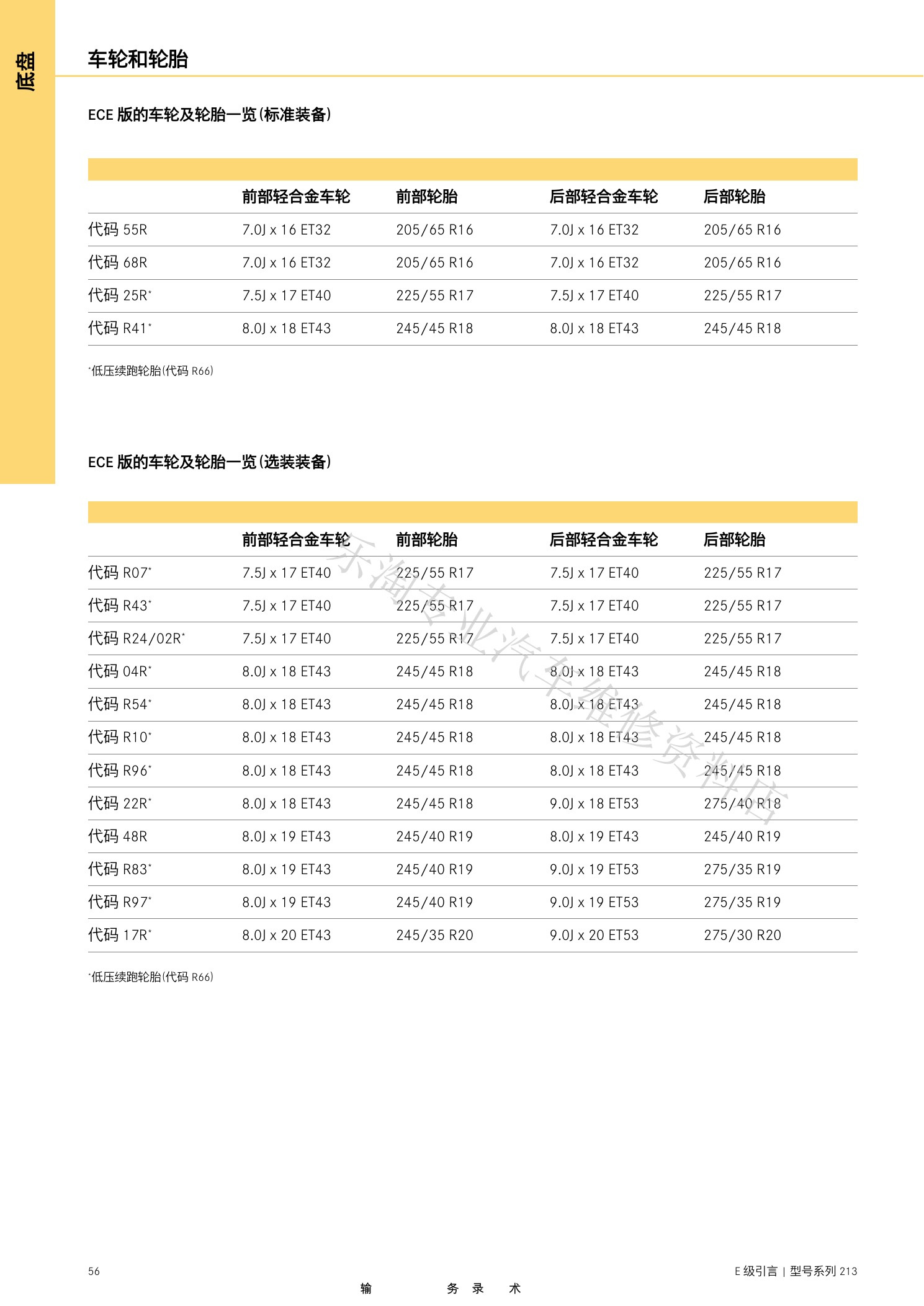

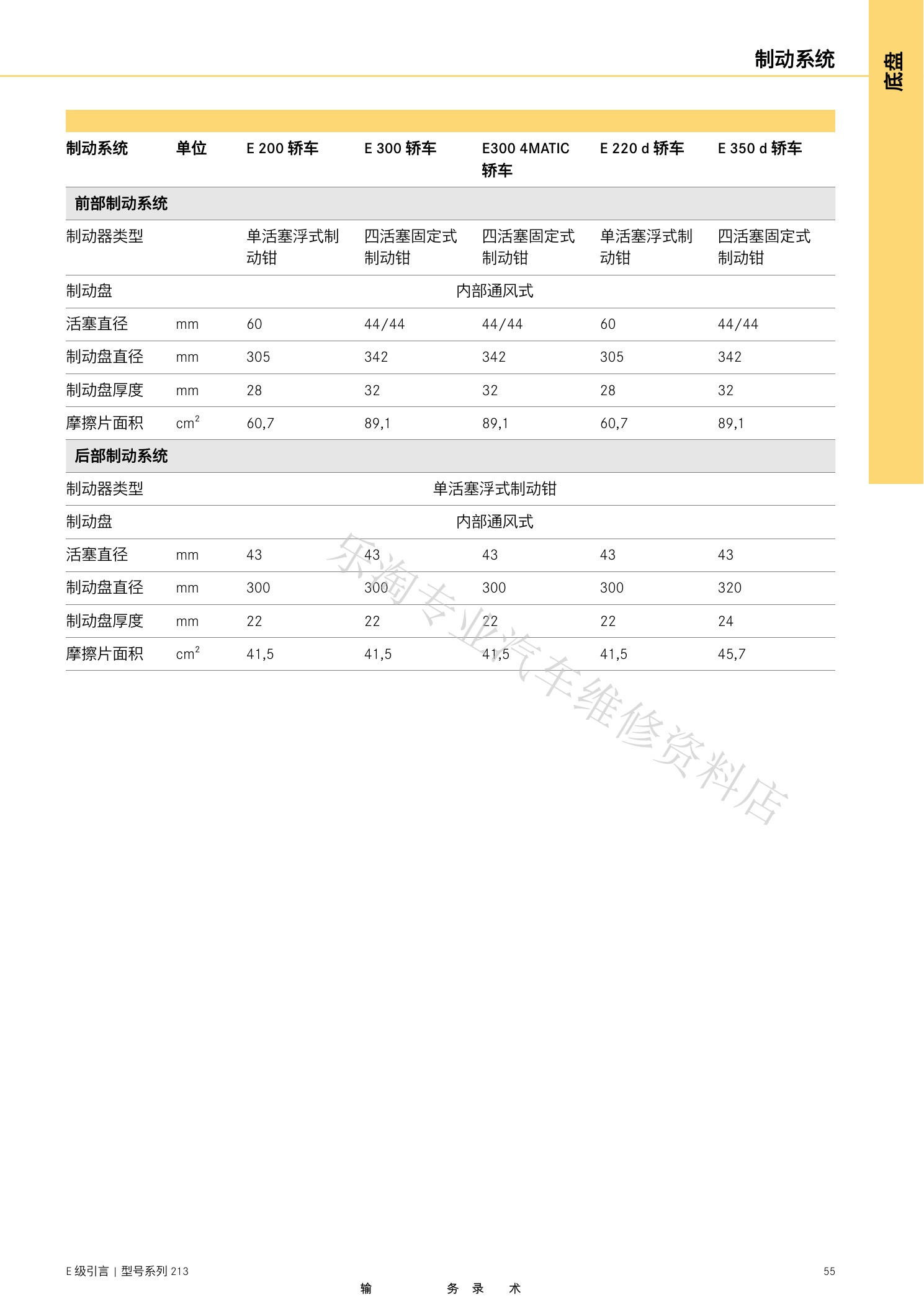

W213 E级维修介绍原第56页。
W213 E级维修介绍原第57页。

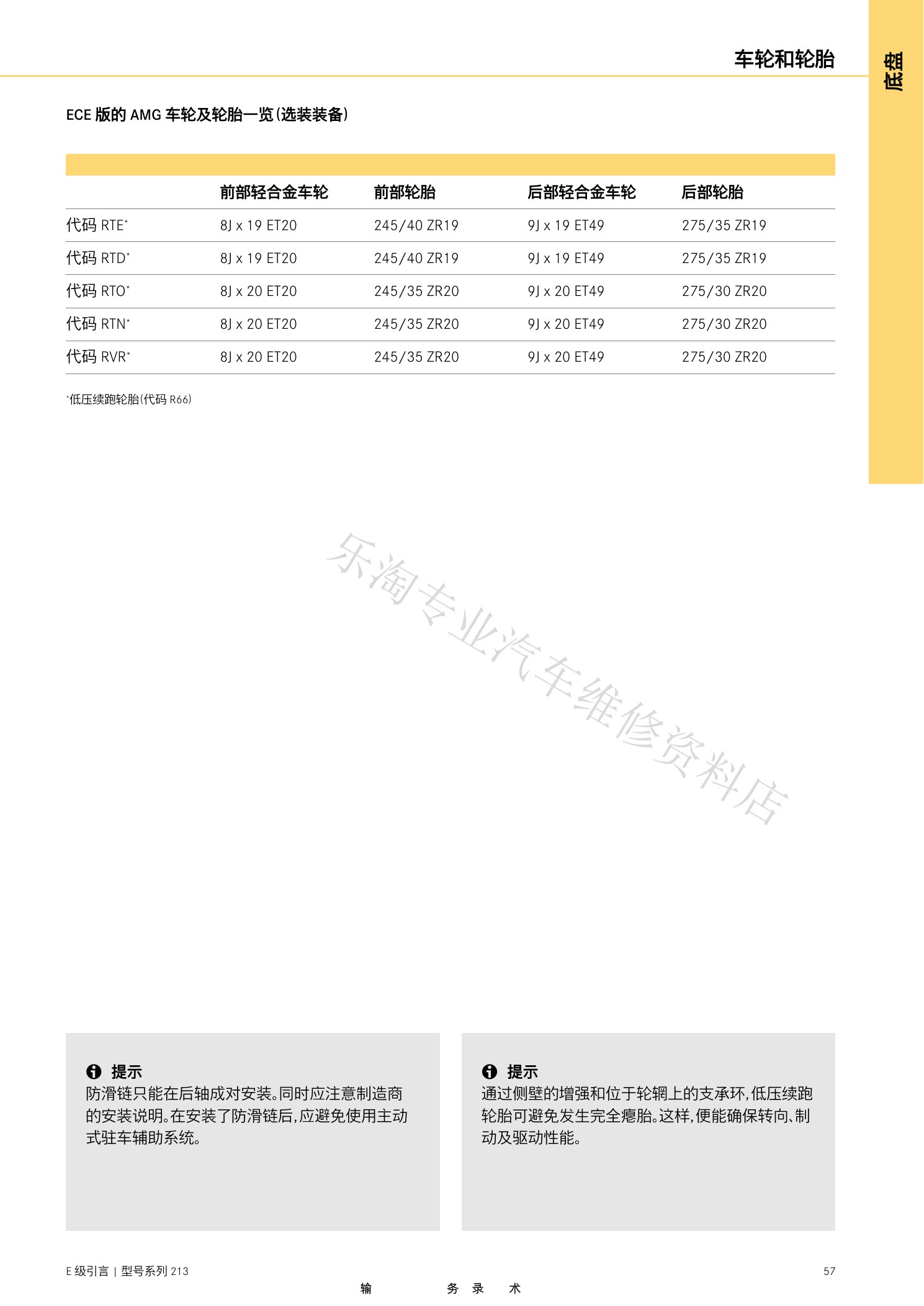

W213 E级维修介绍原第58页。

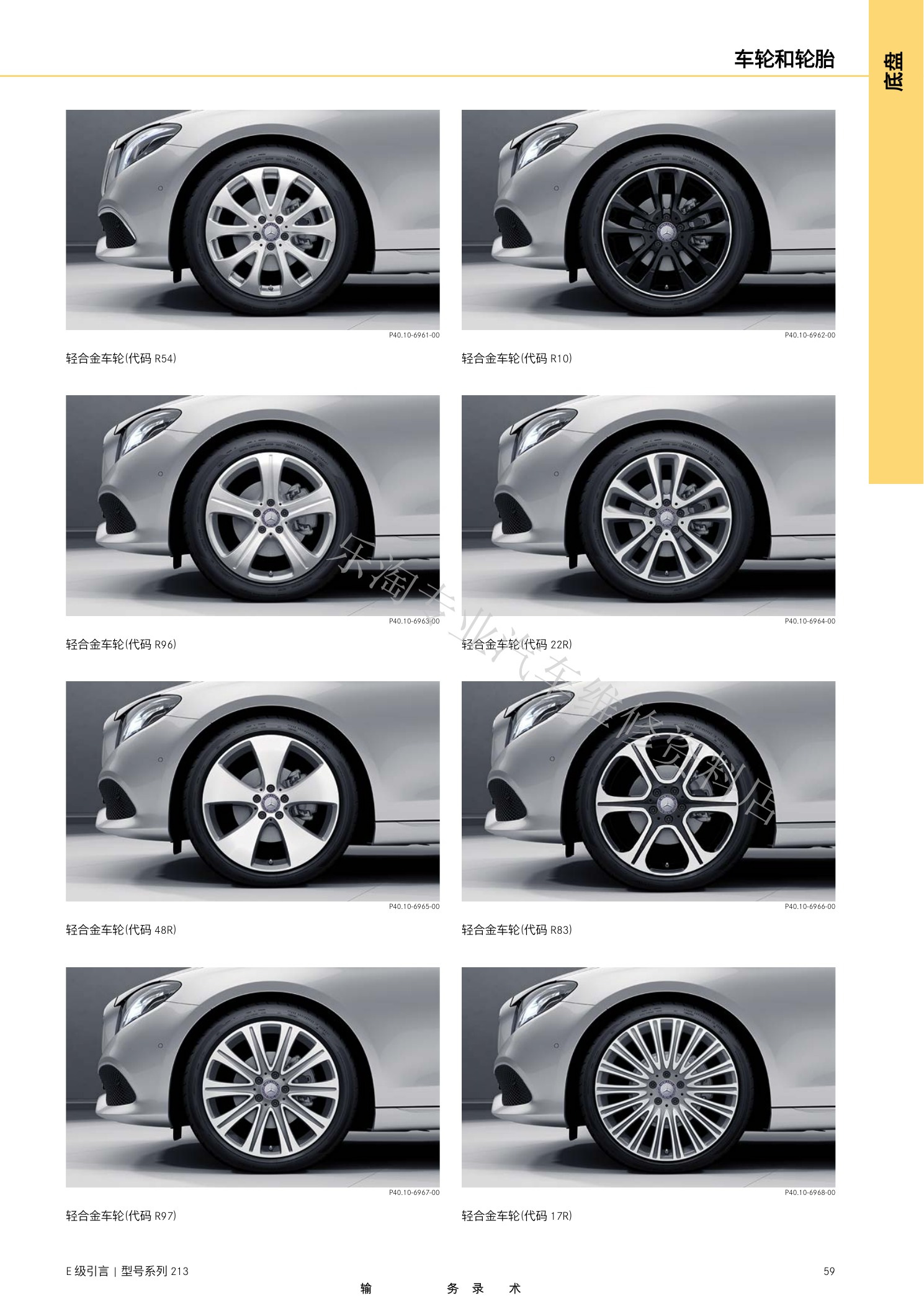

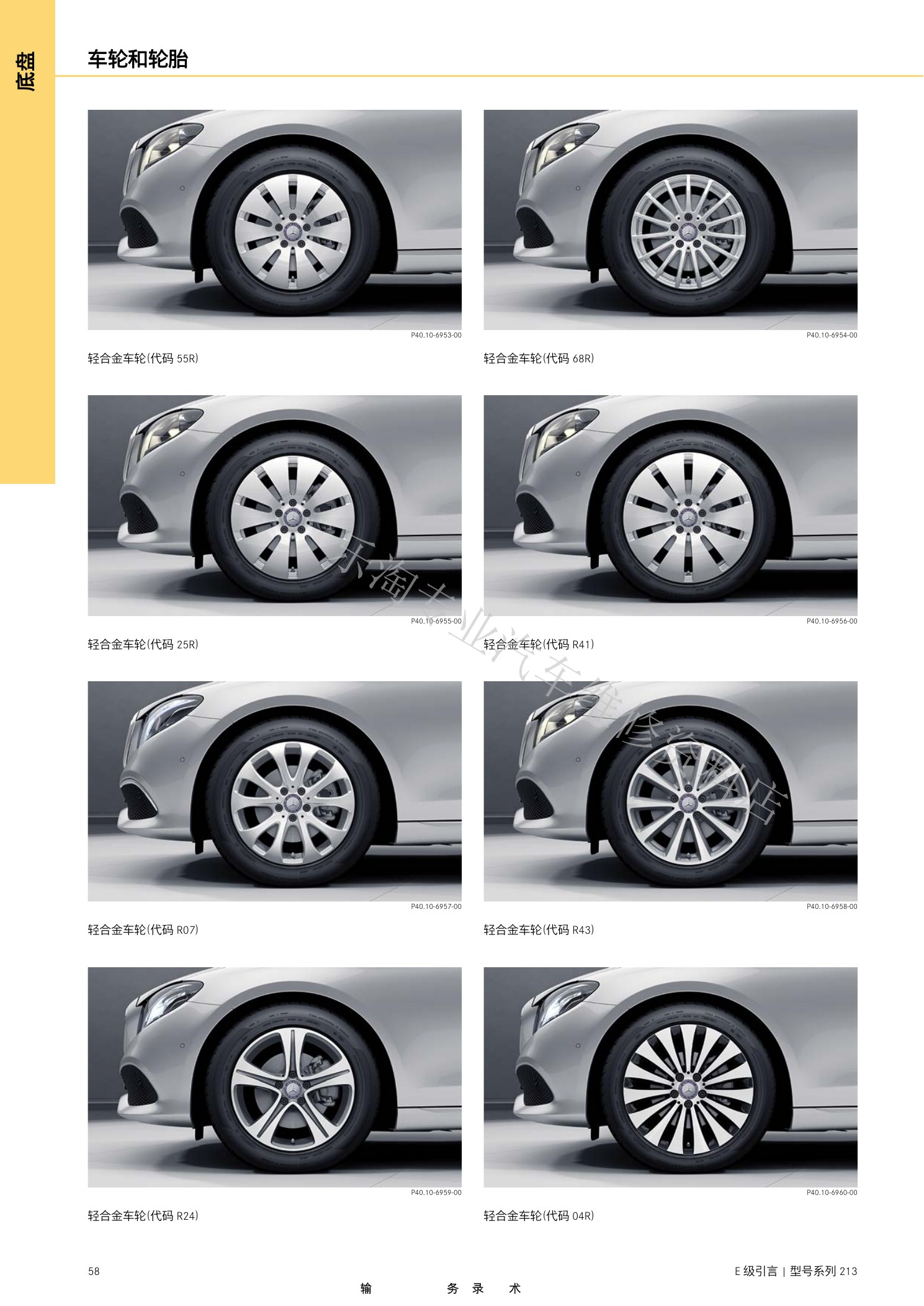

W213 E级维修介绍原第59页。

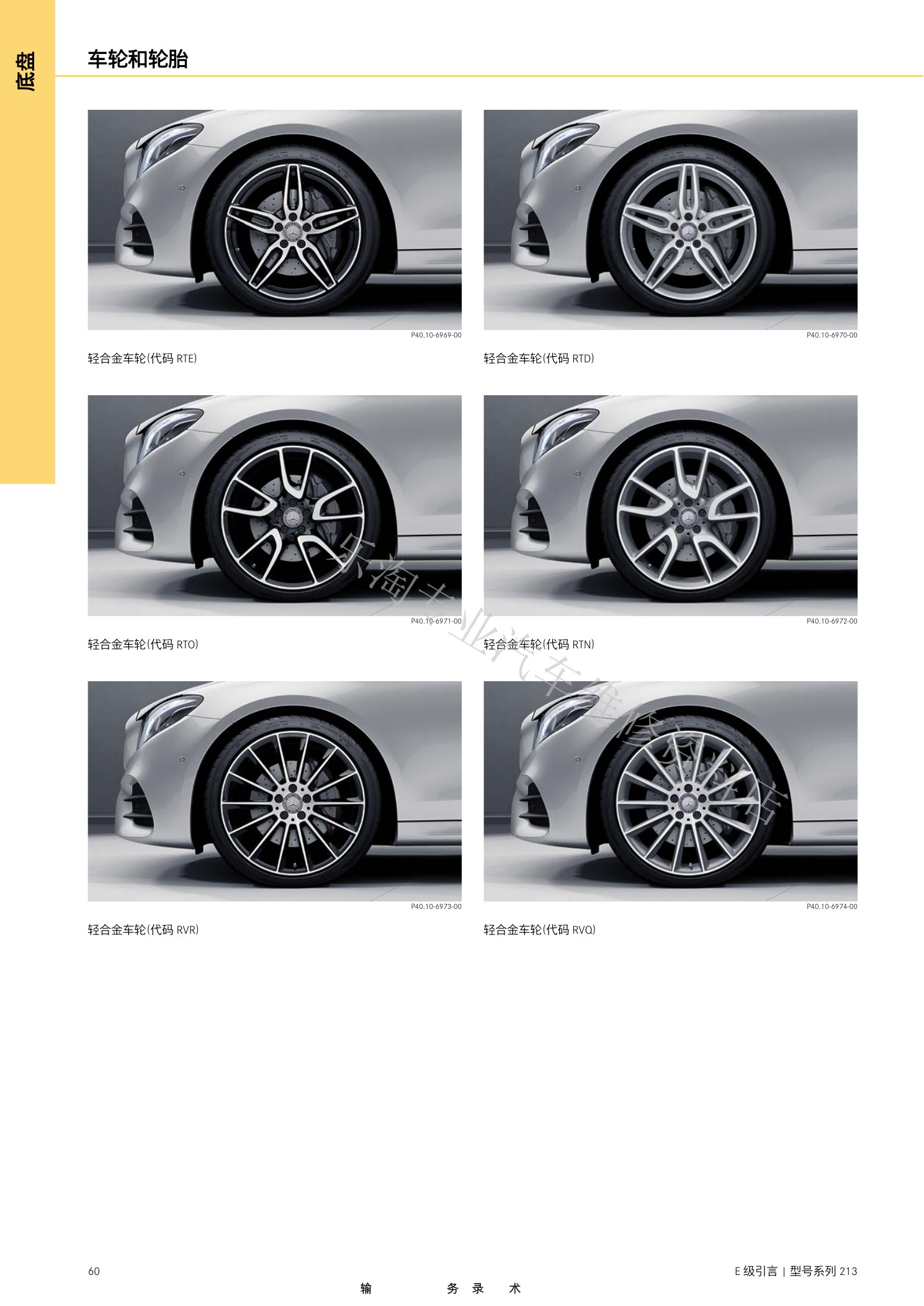

W213 E级维修介绍原第60页。

五、总体网络、照明与安全

电子章节展示总体网络和方块图，随后介绍外部/内部照明以及主动和被动安全。

W213 E级维修介绍原第61页。

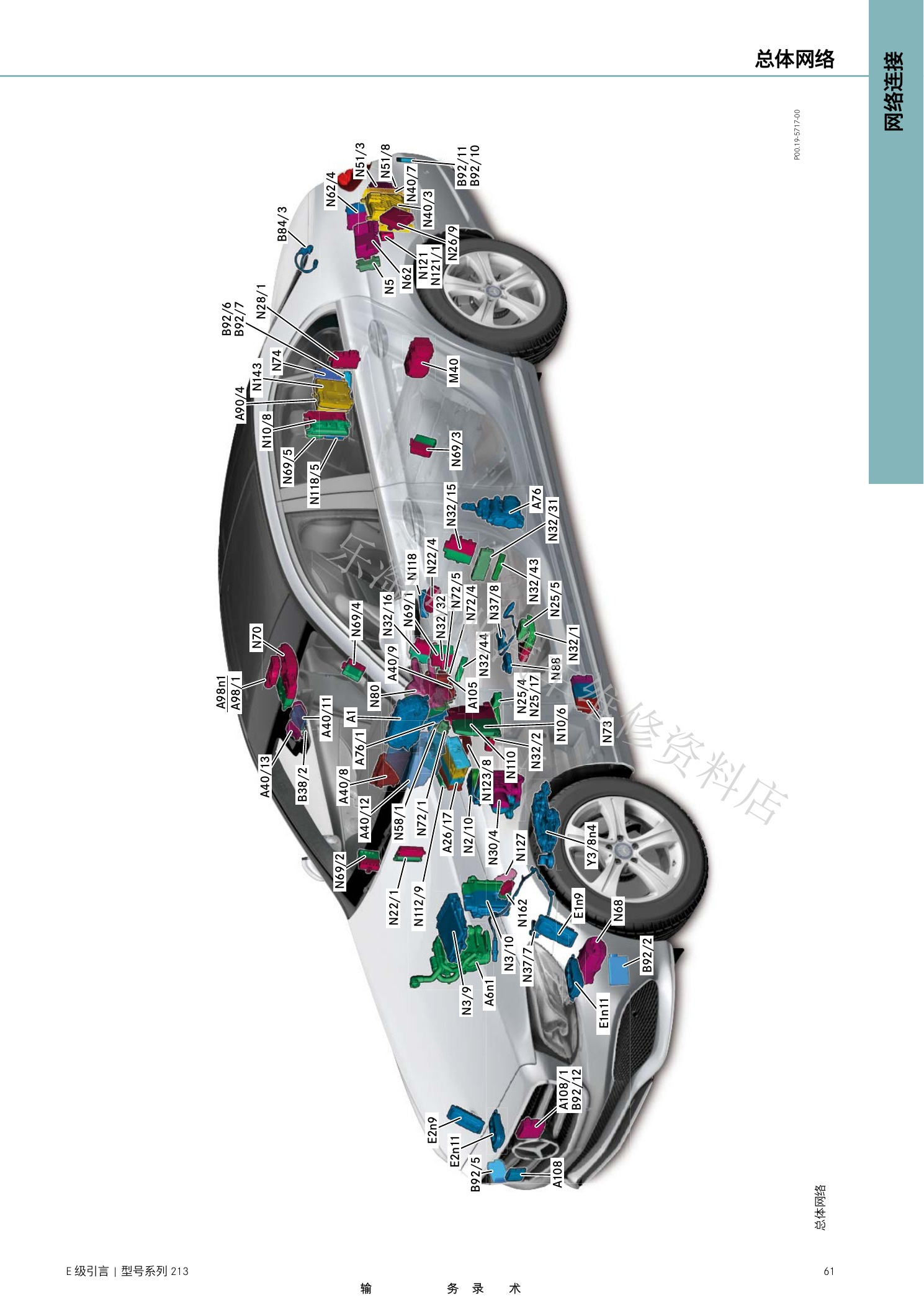

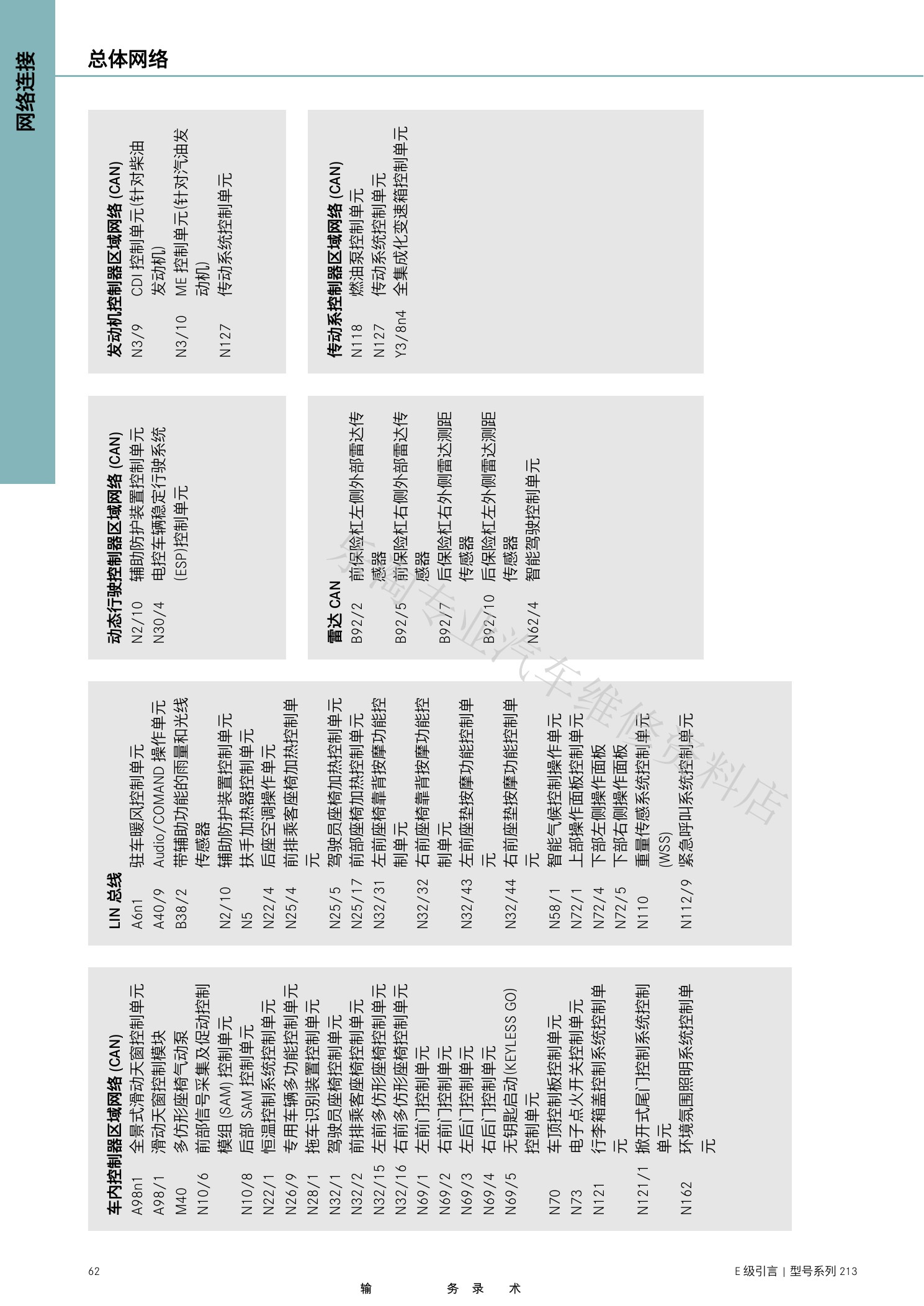

W213 E级维修介绍原第62页。

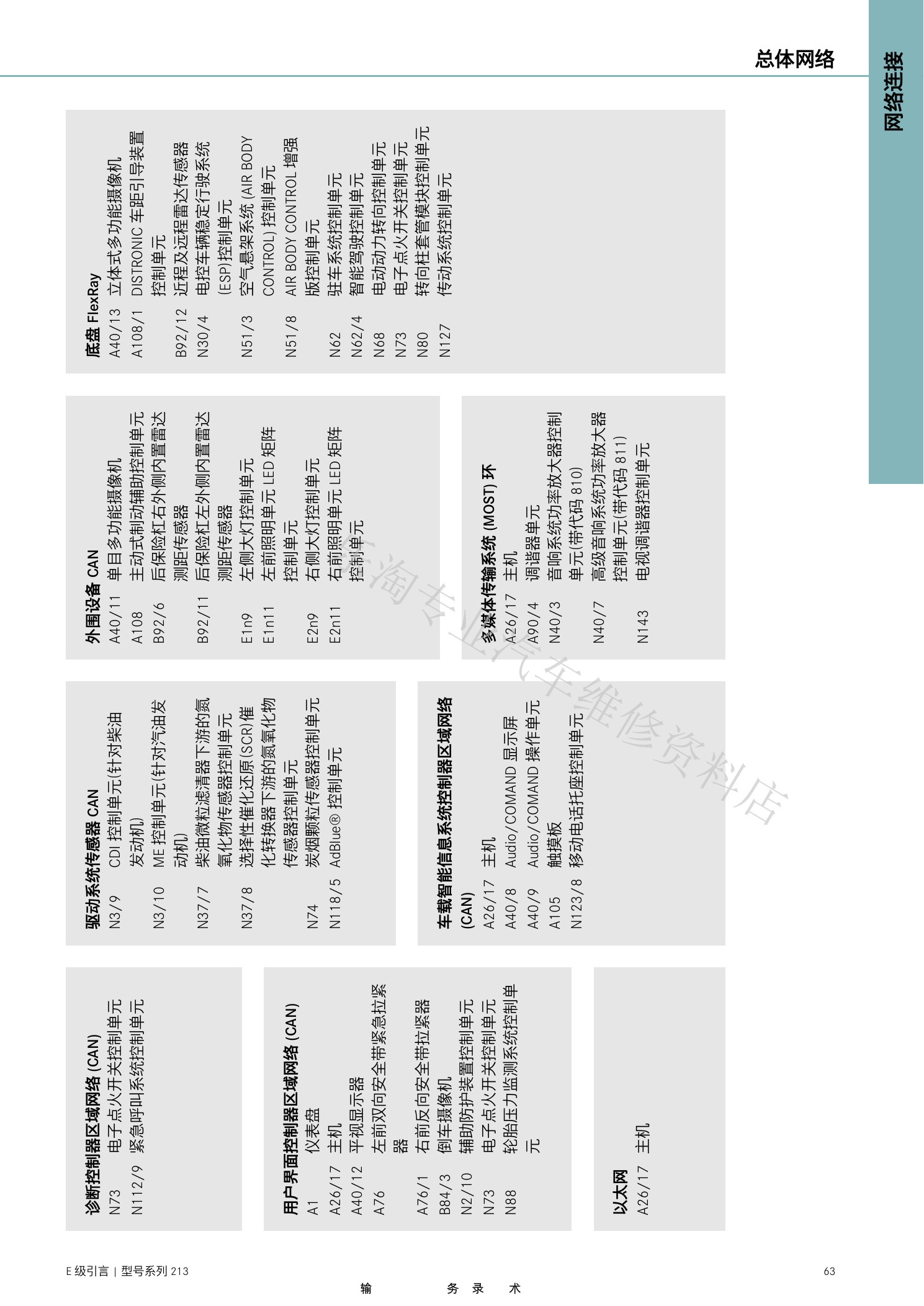

W213 E级维修介绍原第63页。

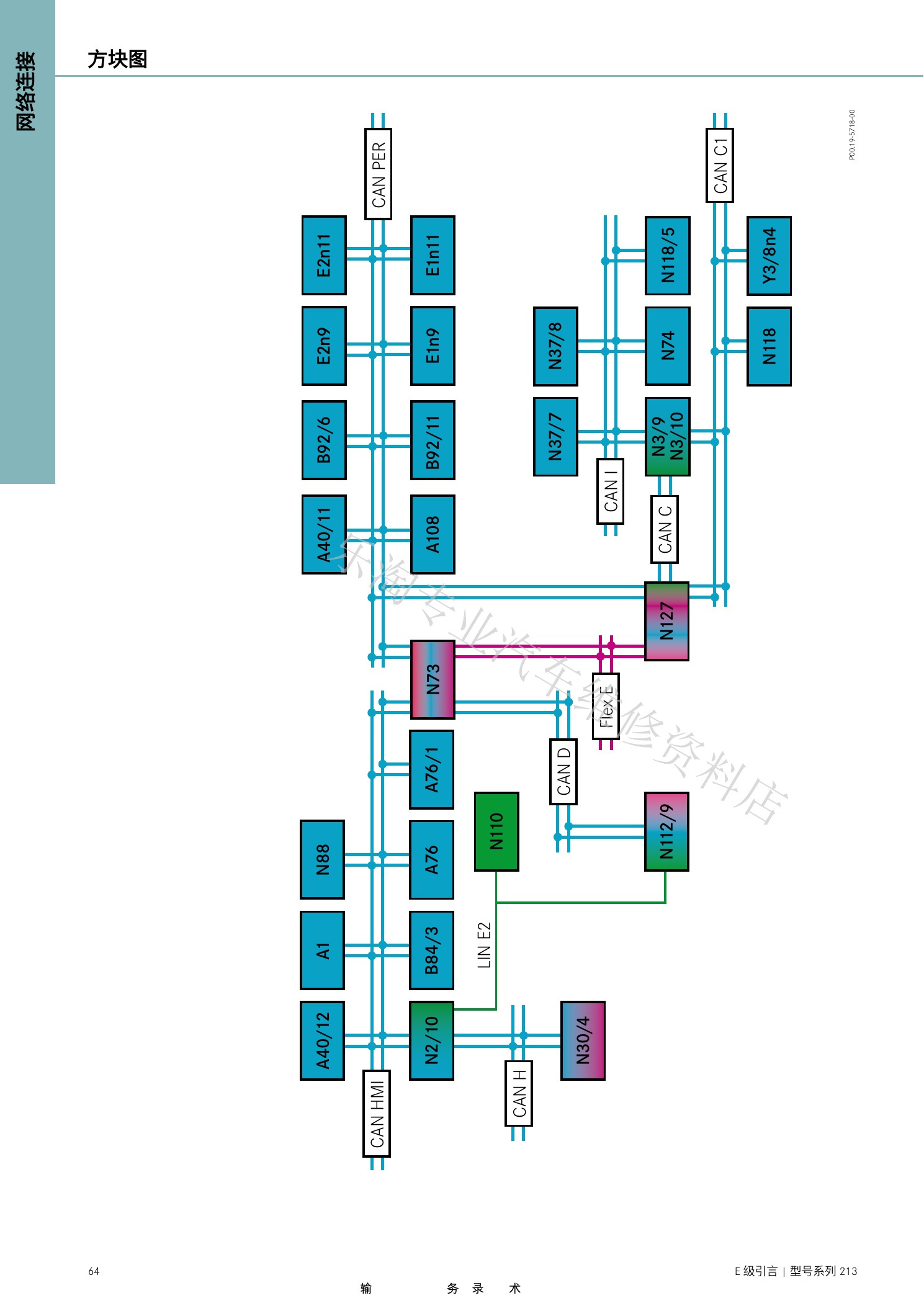

W213 E级维修介绍原第64页。

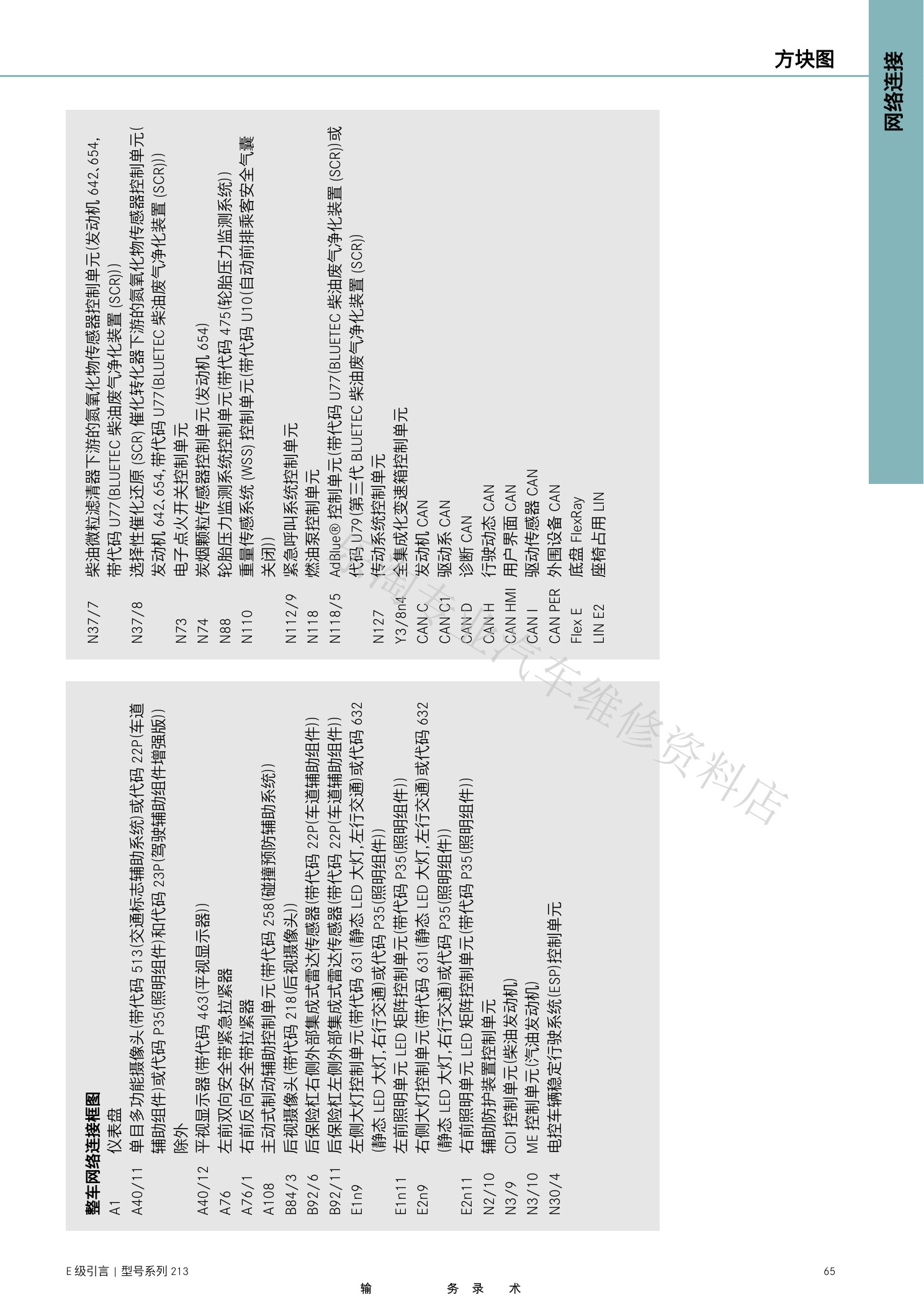

W213 E级维修介绍原第65页。

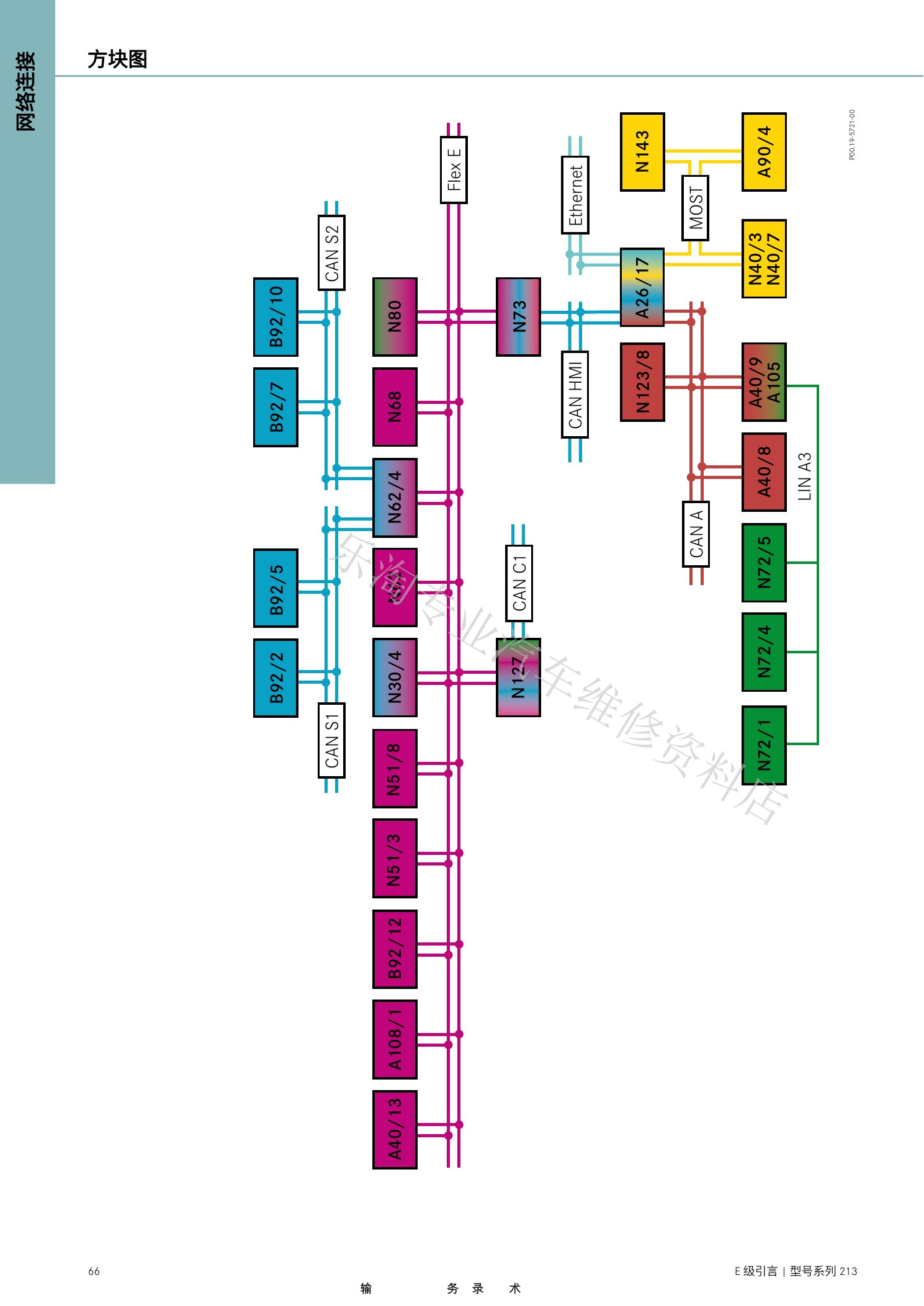

W213 E级维修介绍原第66页。

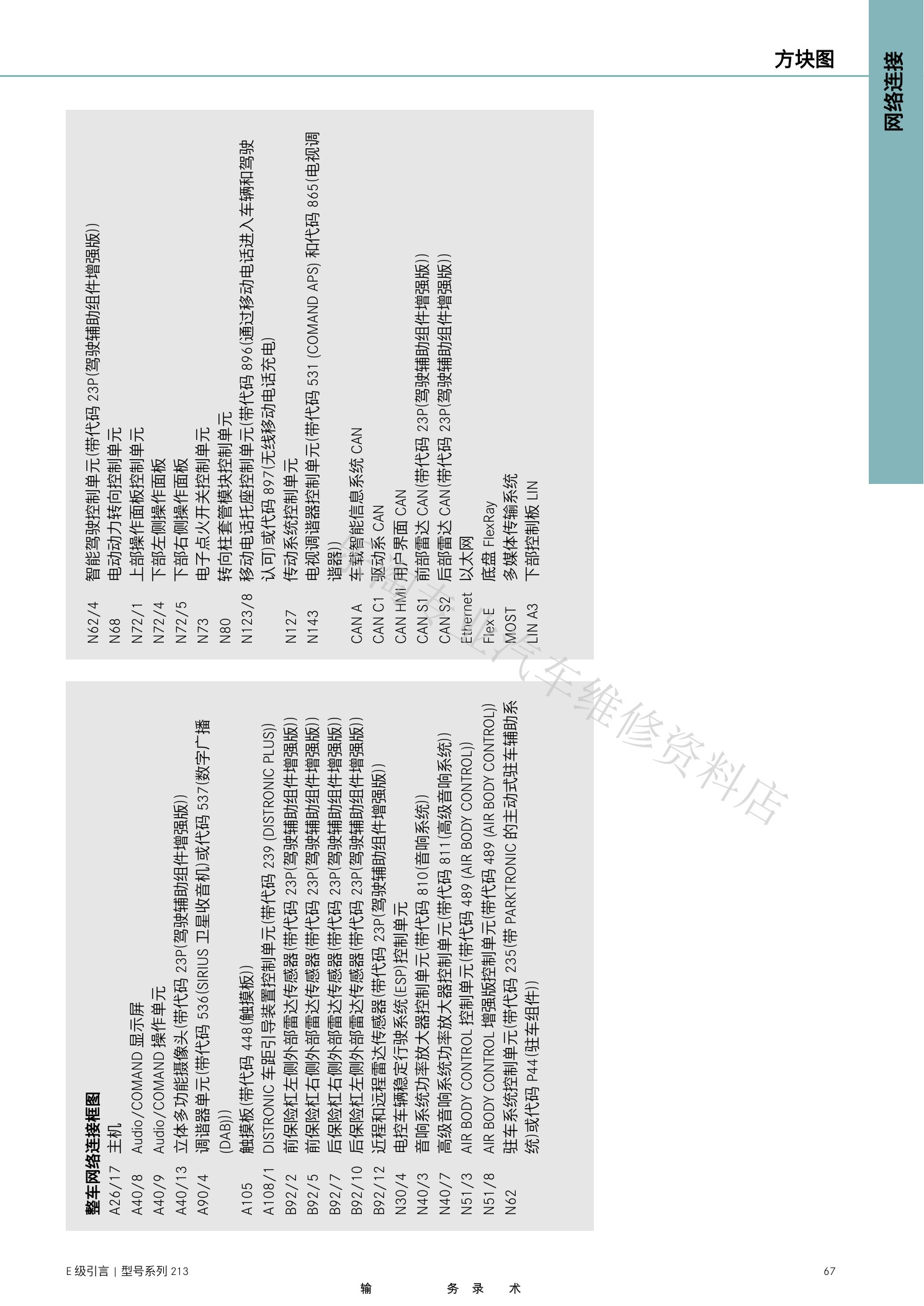

W213 E级维修介绍原第67页。

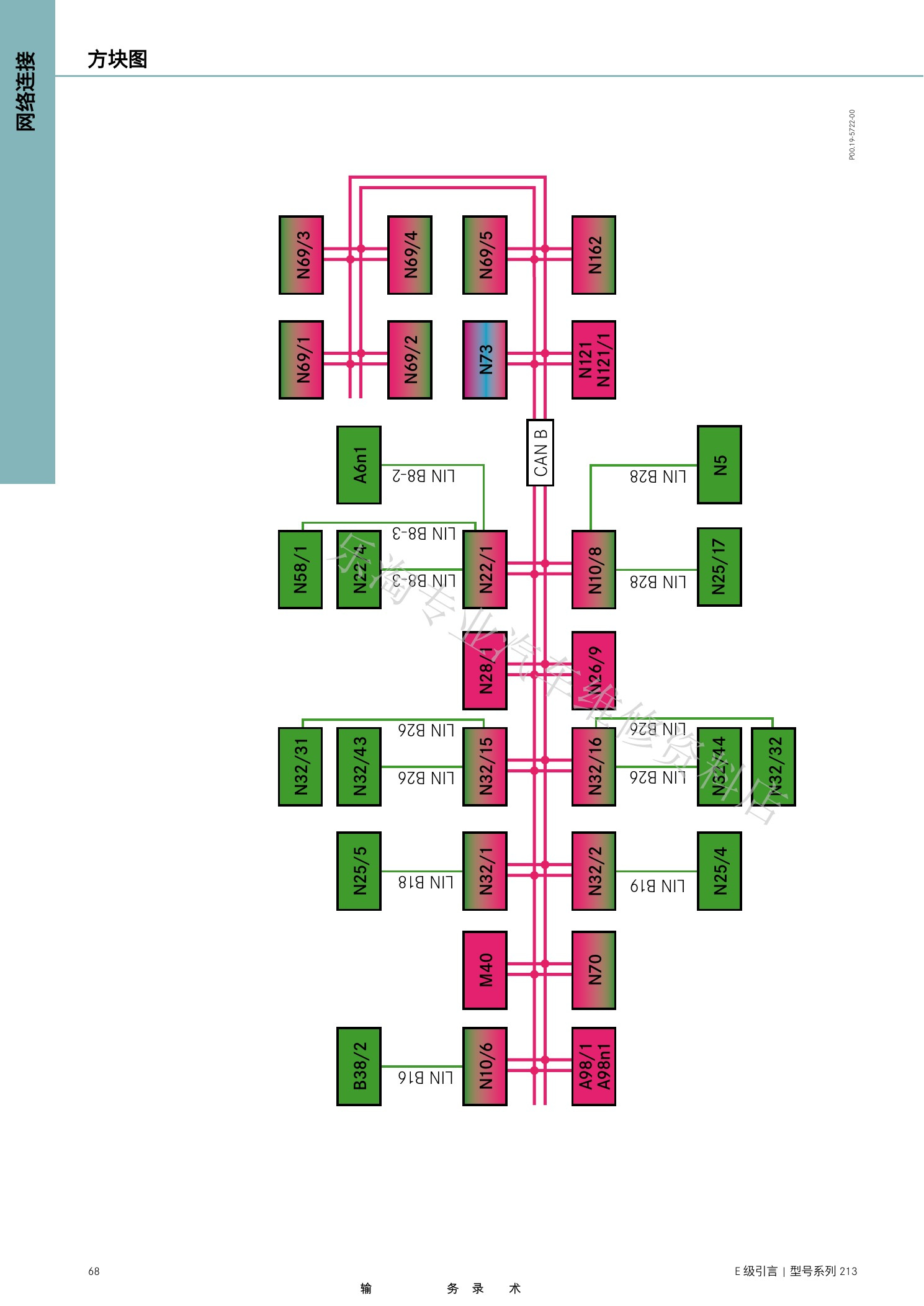

W213 E级维修介绍原第68页。
W213 E级维修介绍原第69页。

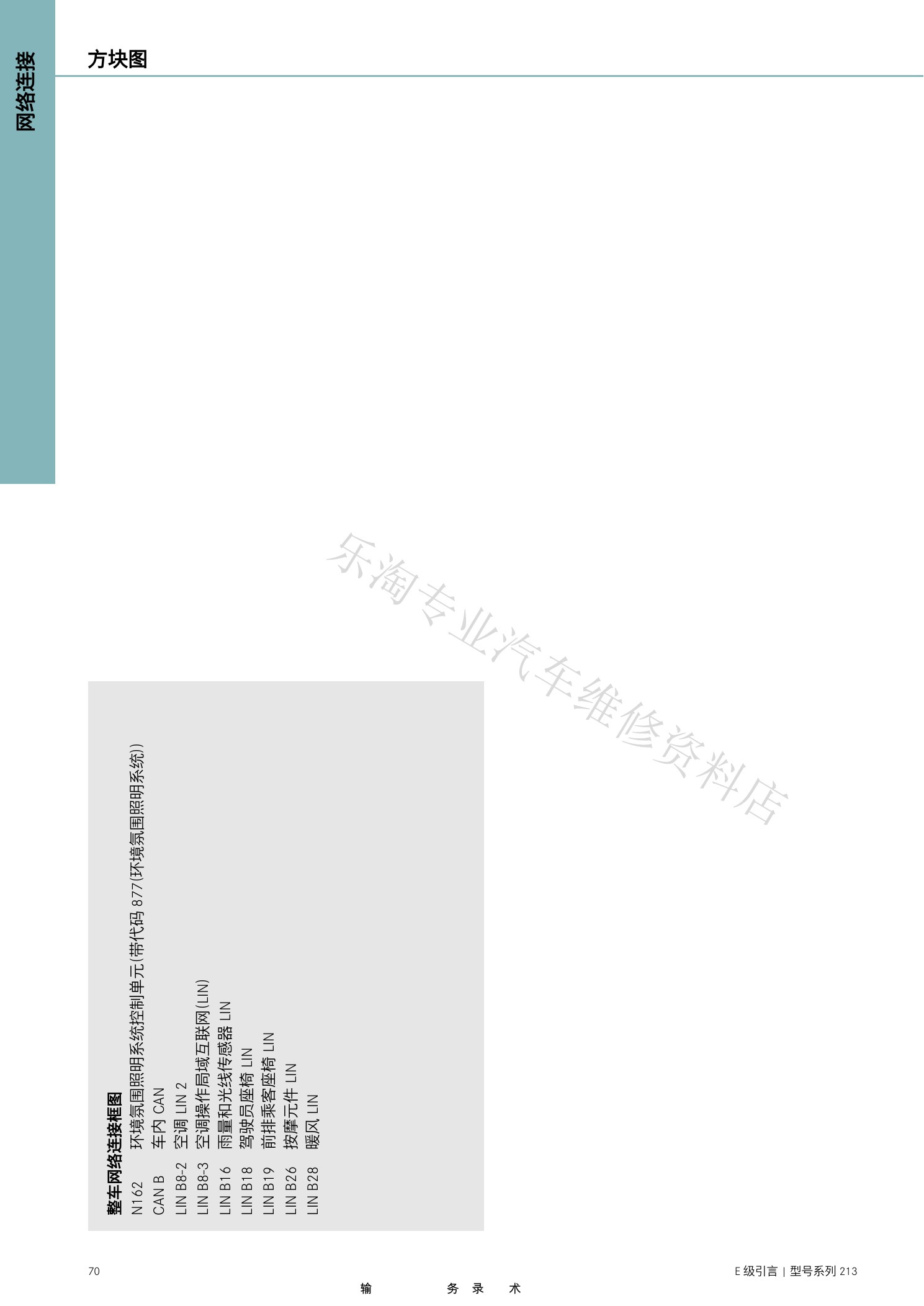

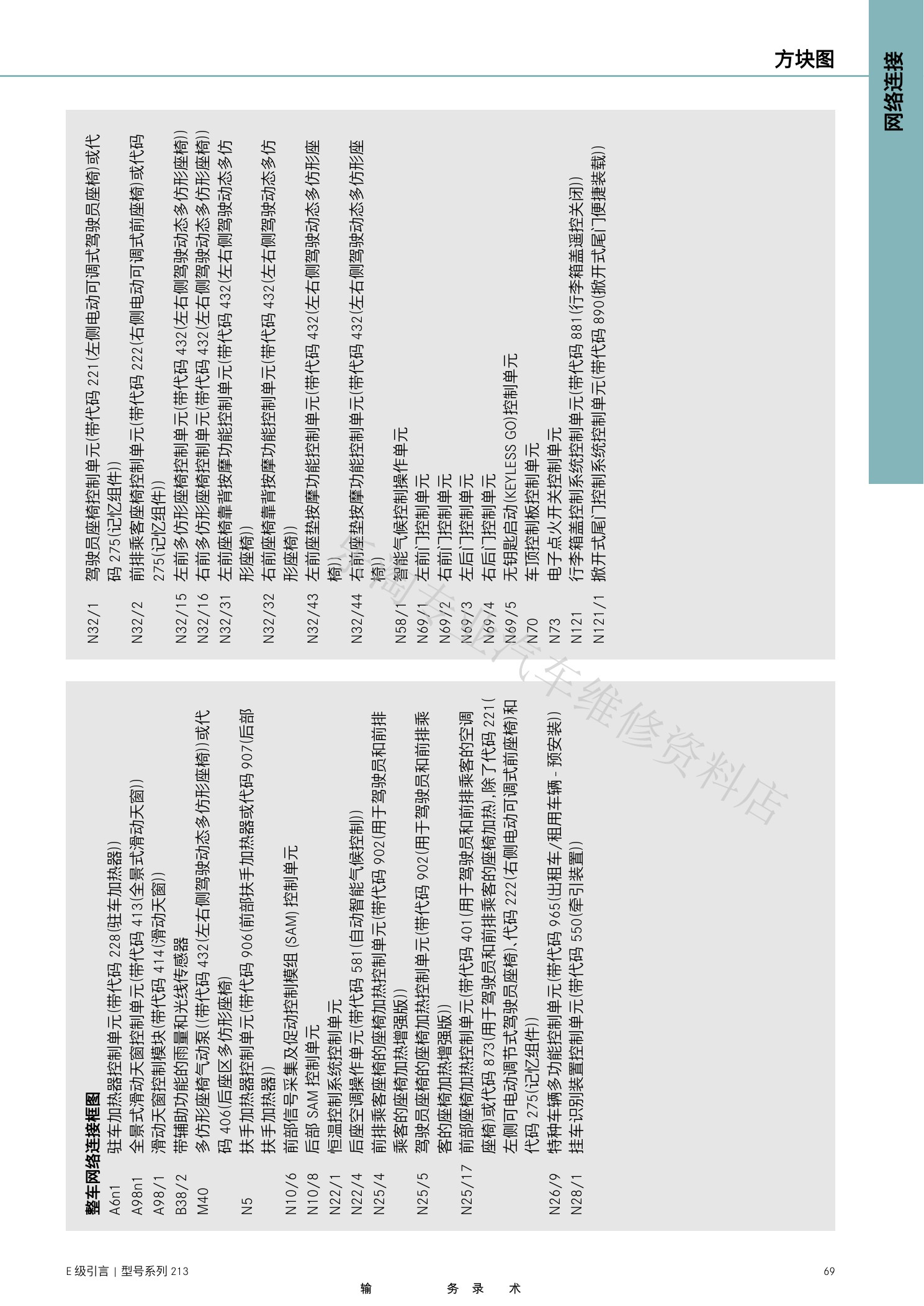

W213 E级维修介绍原第70页。
W213 E级维修介绍原第71页。

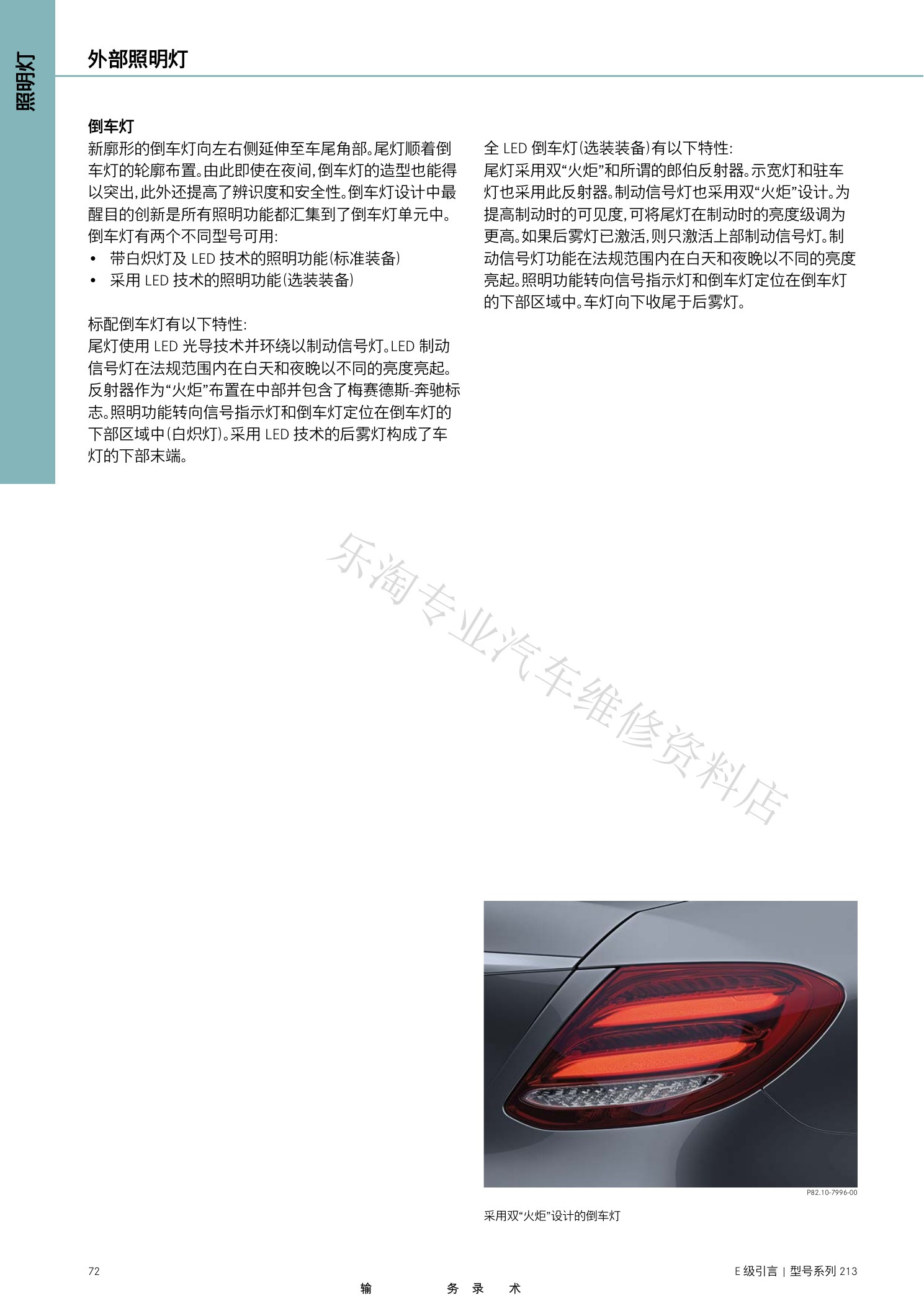

W213 E级维修介绍原第72页。
W213 E级维修介绍原第73页。
W213 E级维修介绍原第74页。

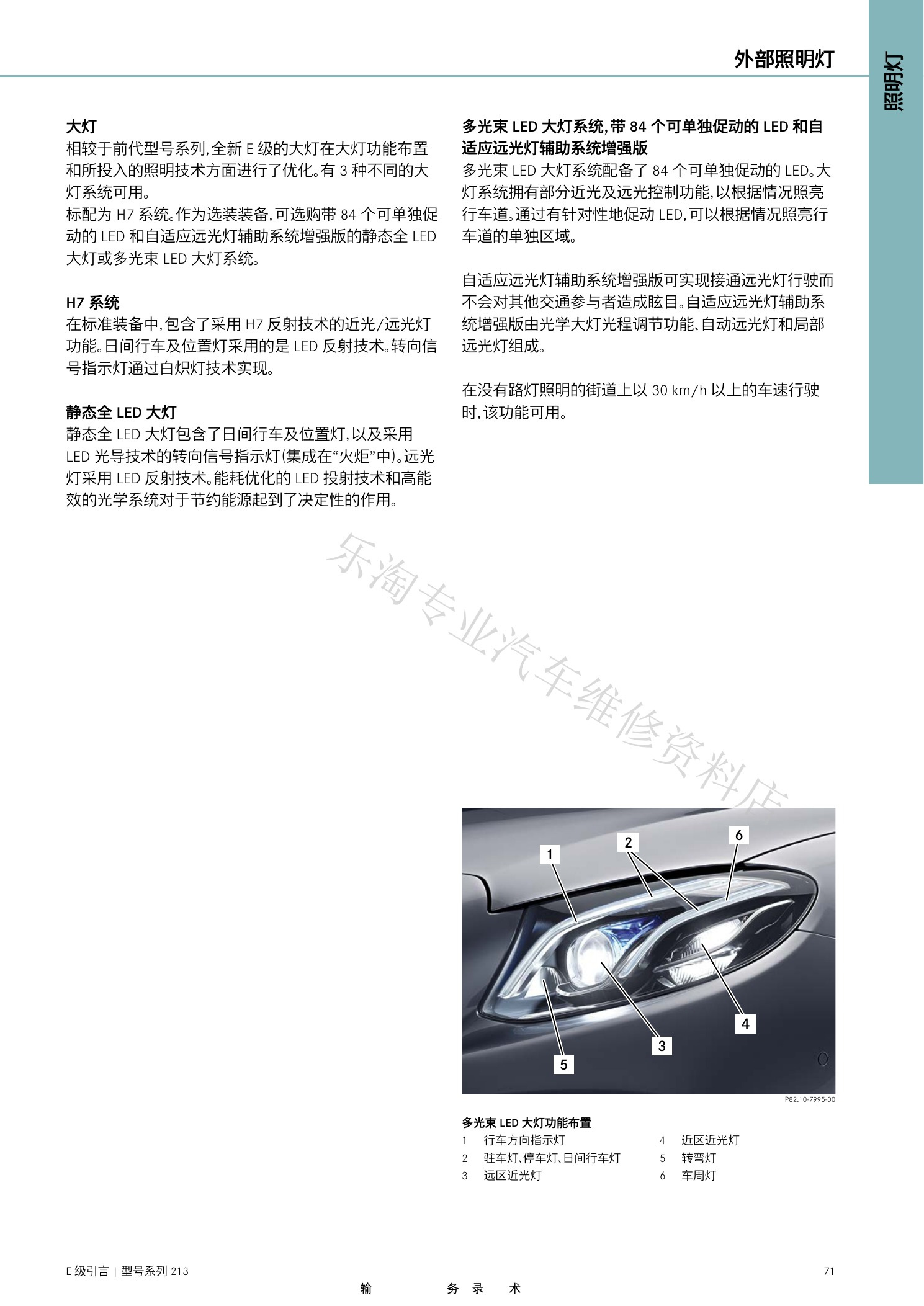

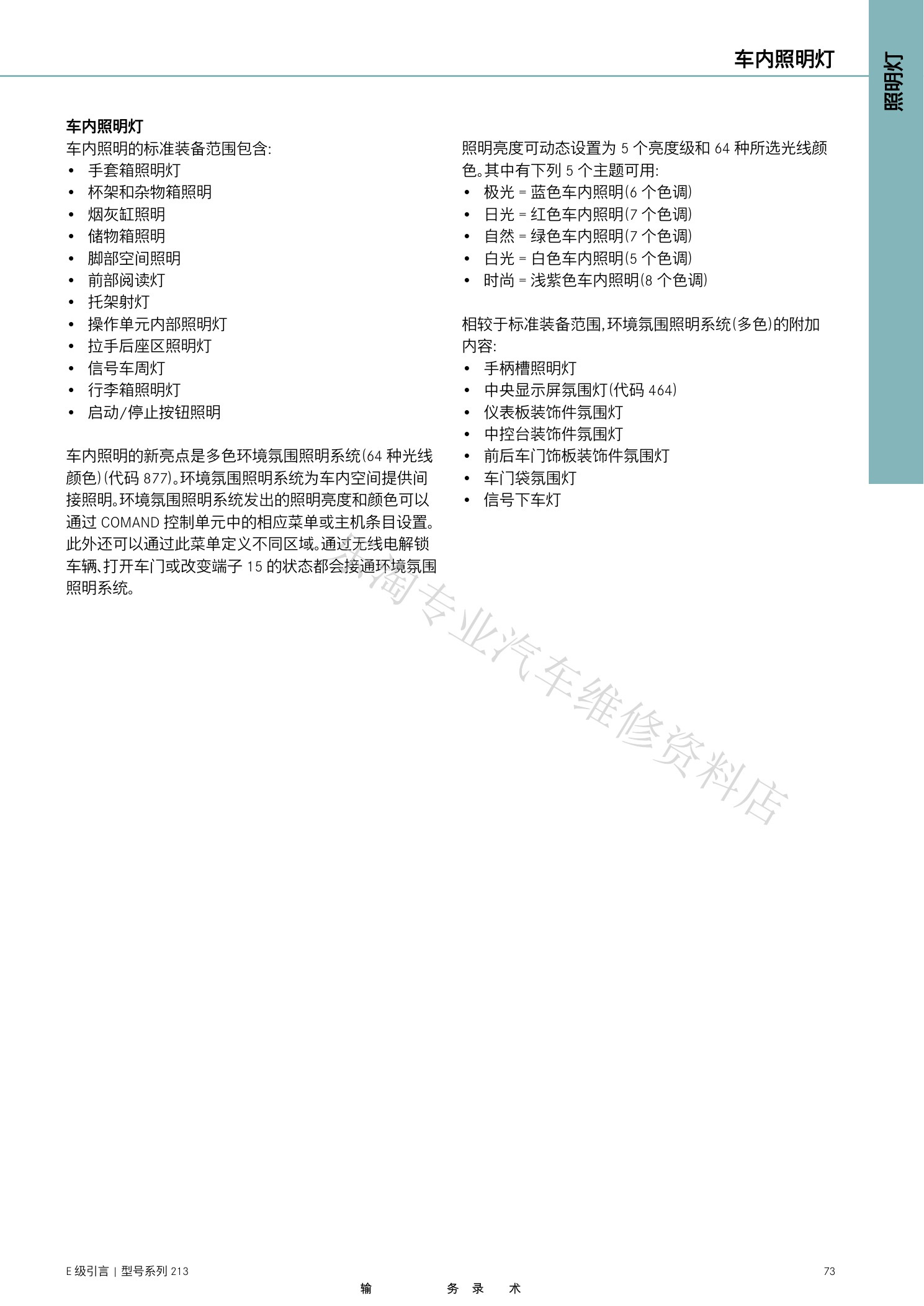

W213 E级维修介绍原第75页。

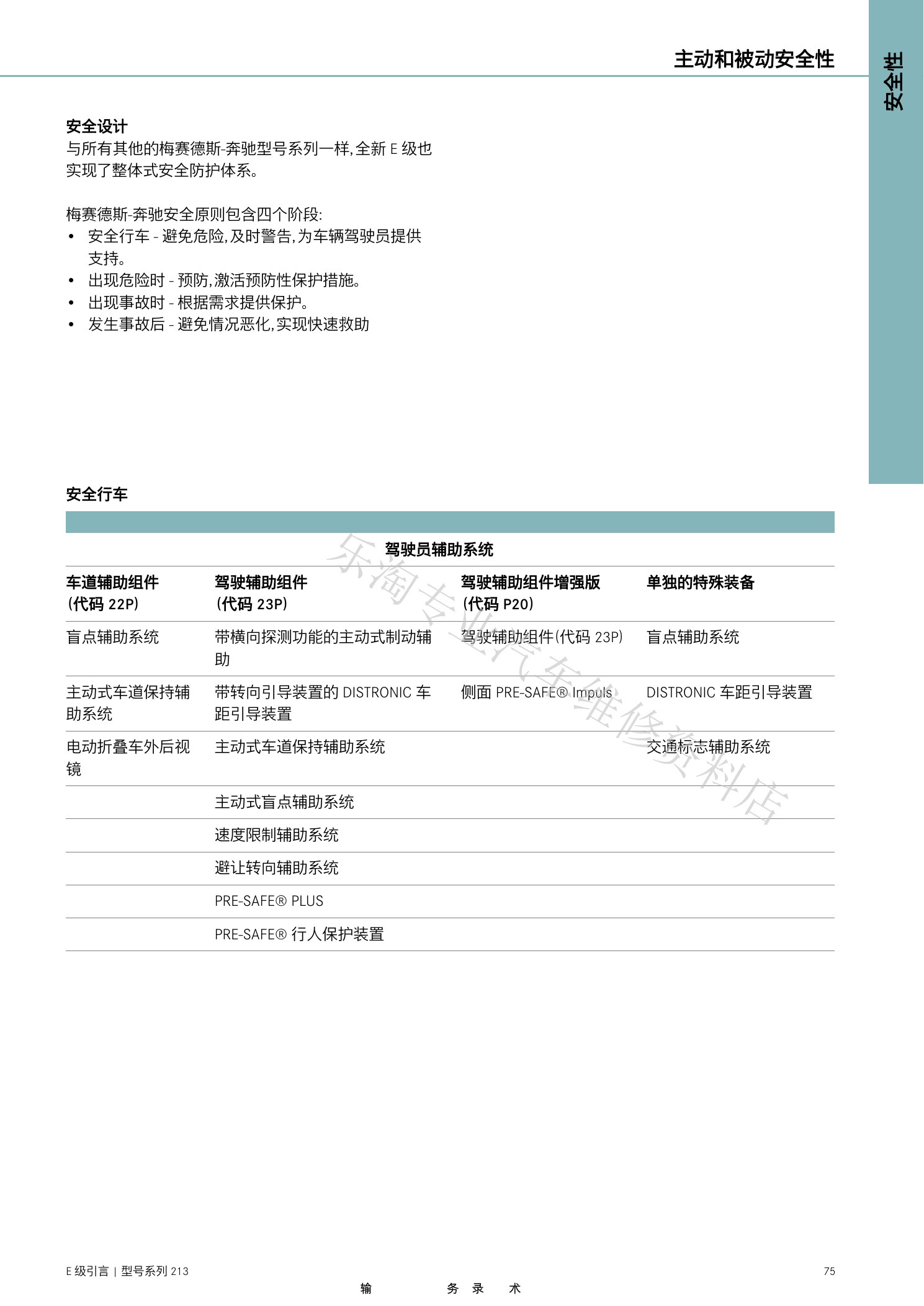

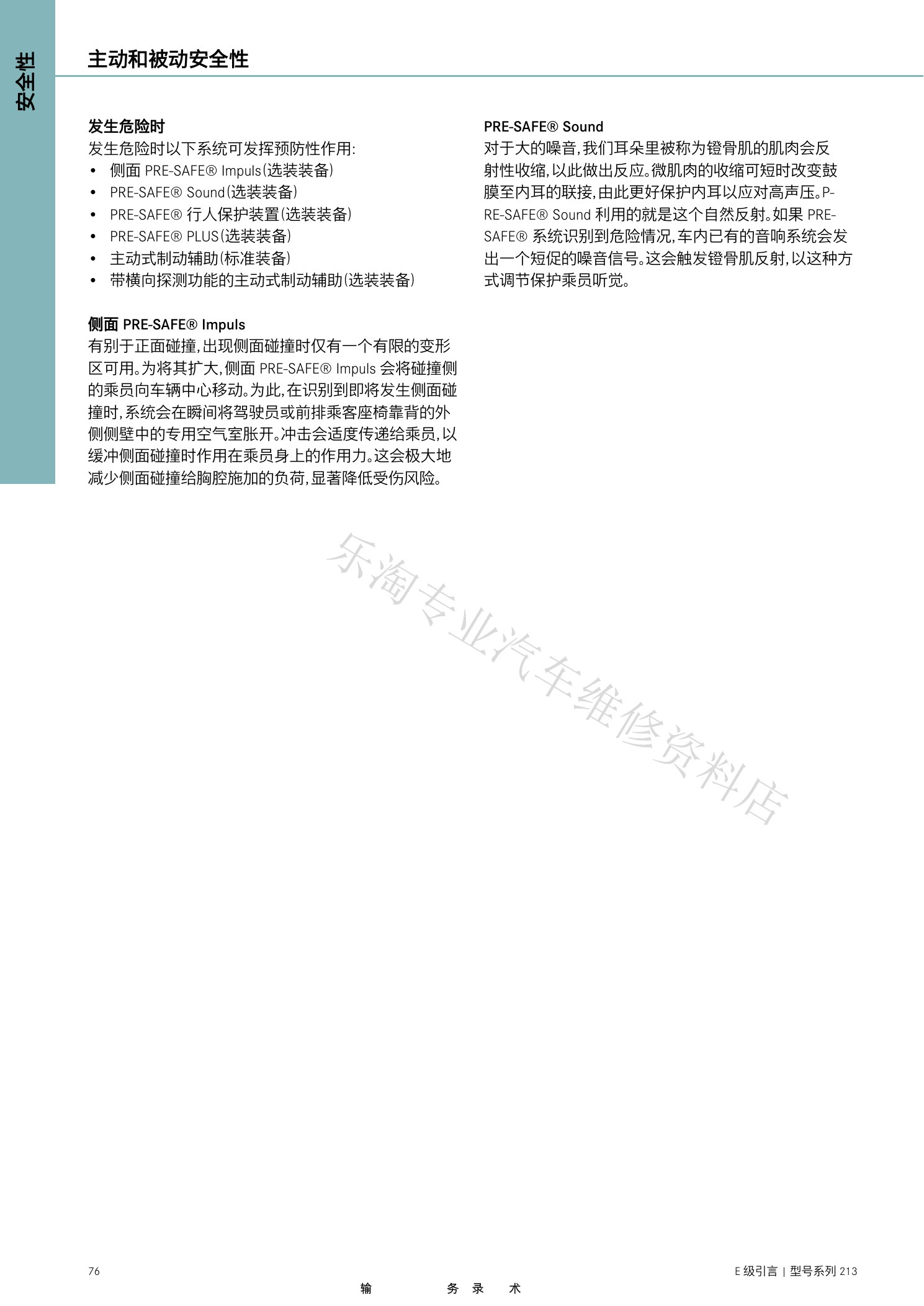

W213 E级维修介绍原第76页。
W213 E级维修介绍原第77页。

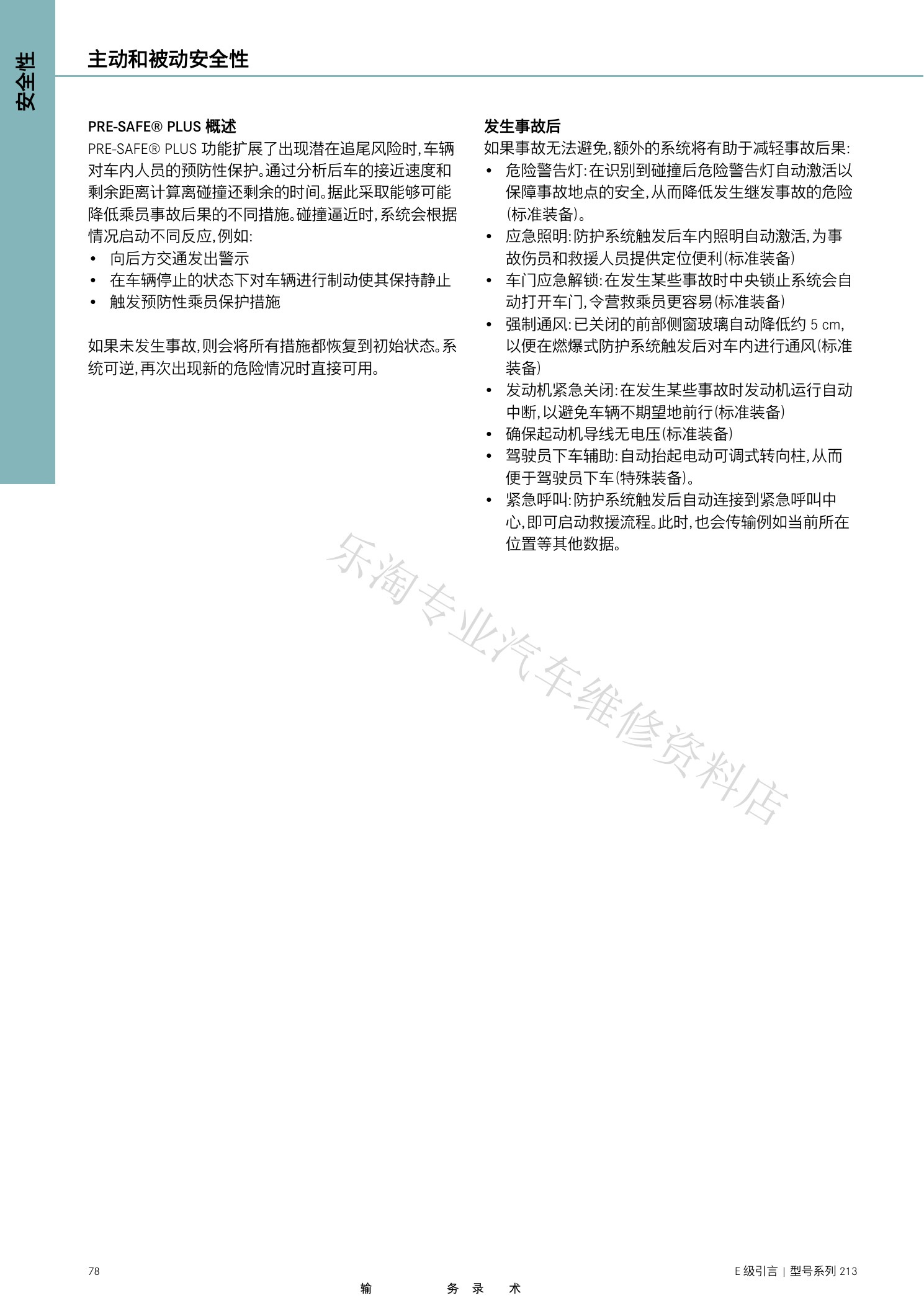

W213 E级维修介绍原第78页。

六、驾驶、驻车与舒适系统

辅助和舒适章节涵盖驾驶员辅助、驻车辅助、智能气候控制以及防盗联锁。

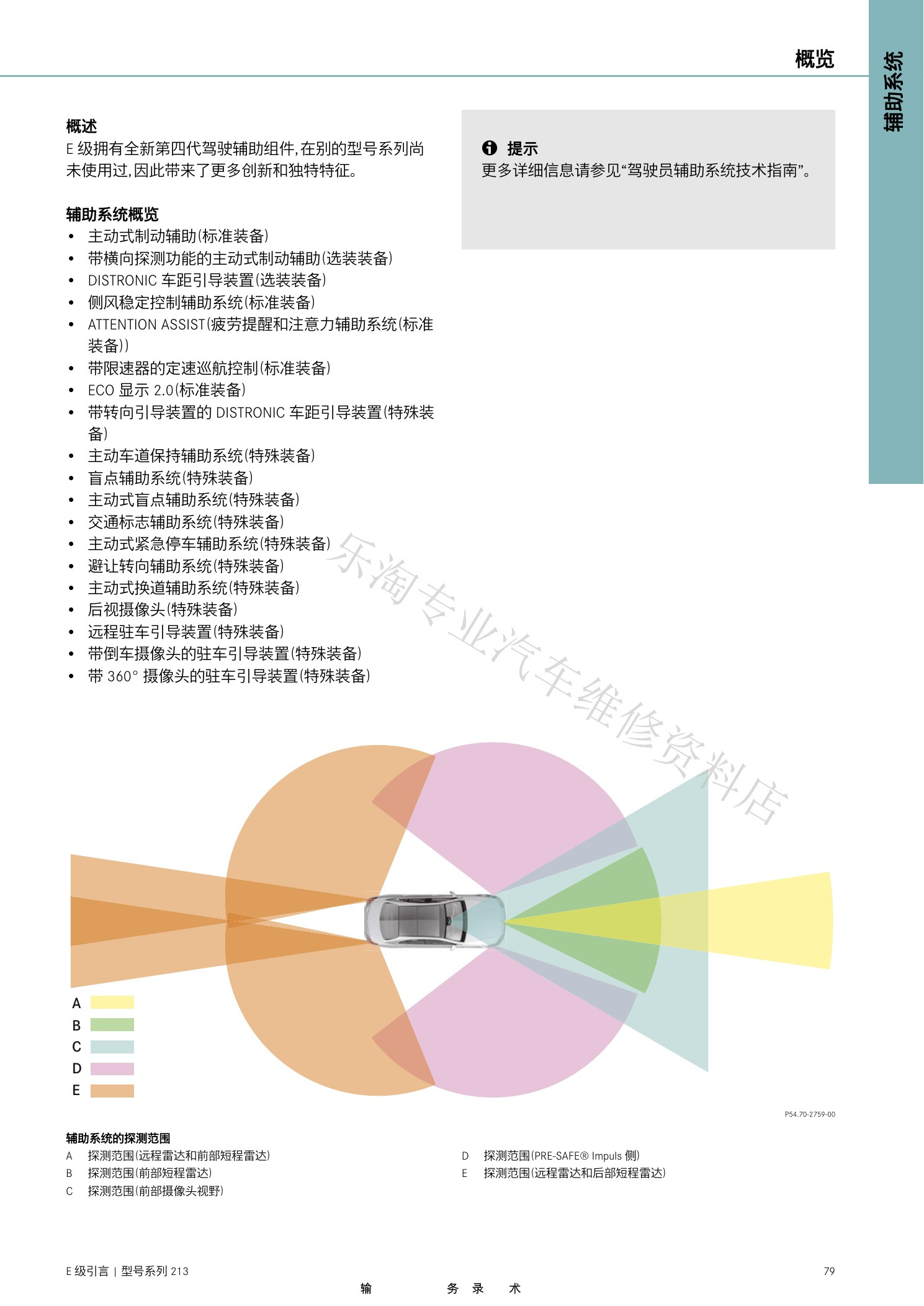

W213 E级维修介绍原第79页。

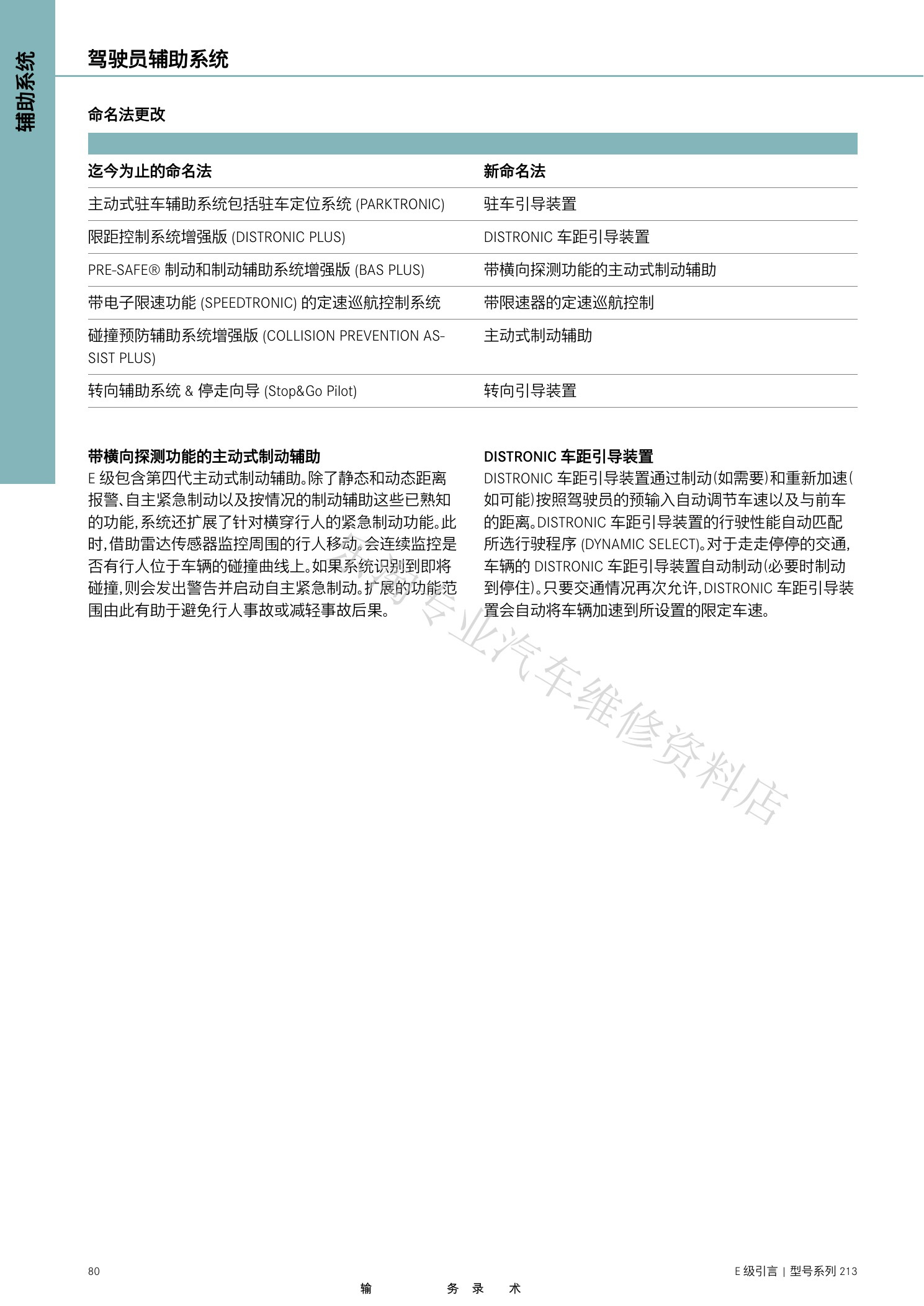

W213 E级维修介绍原第80页。

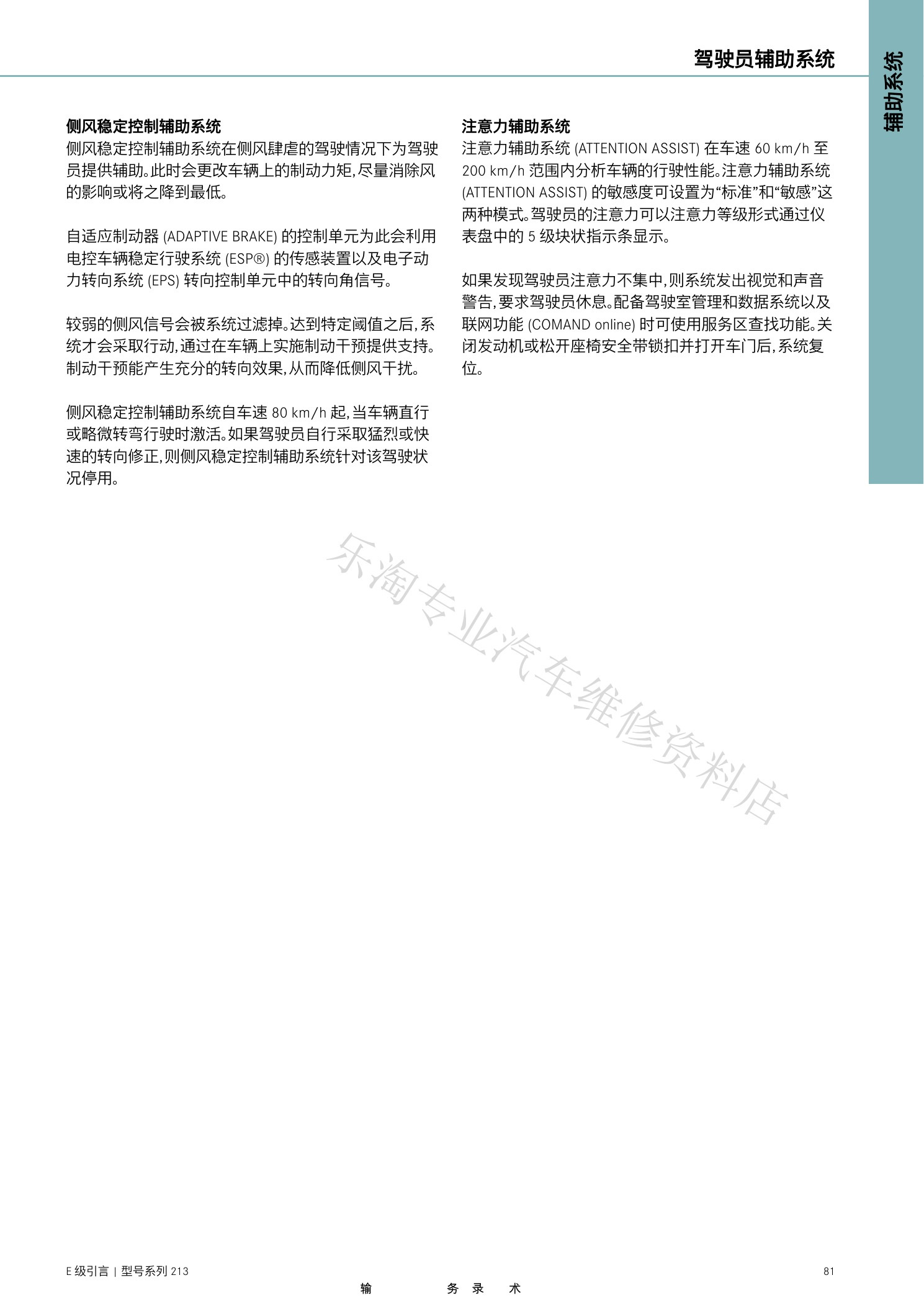

W213 E级维修介绍原第81页。

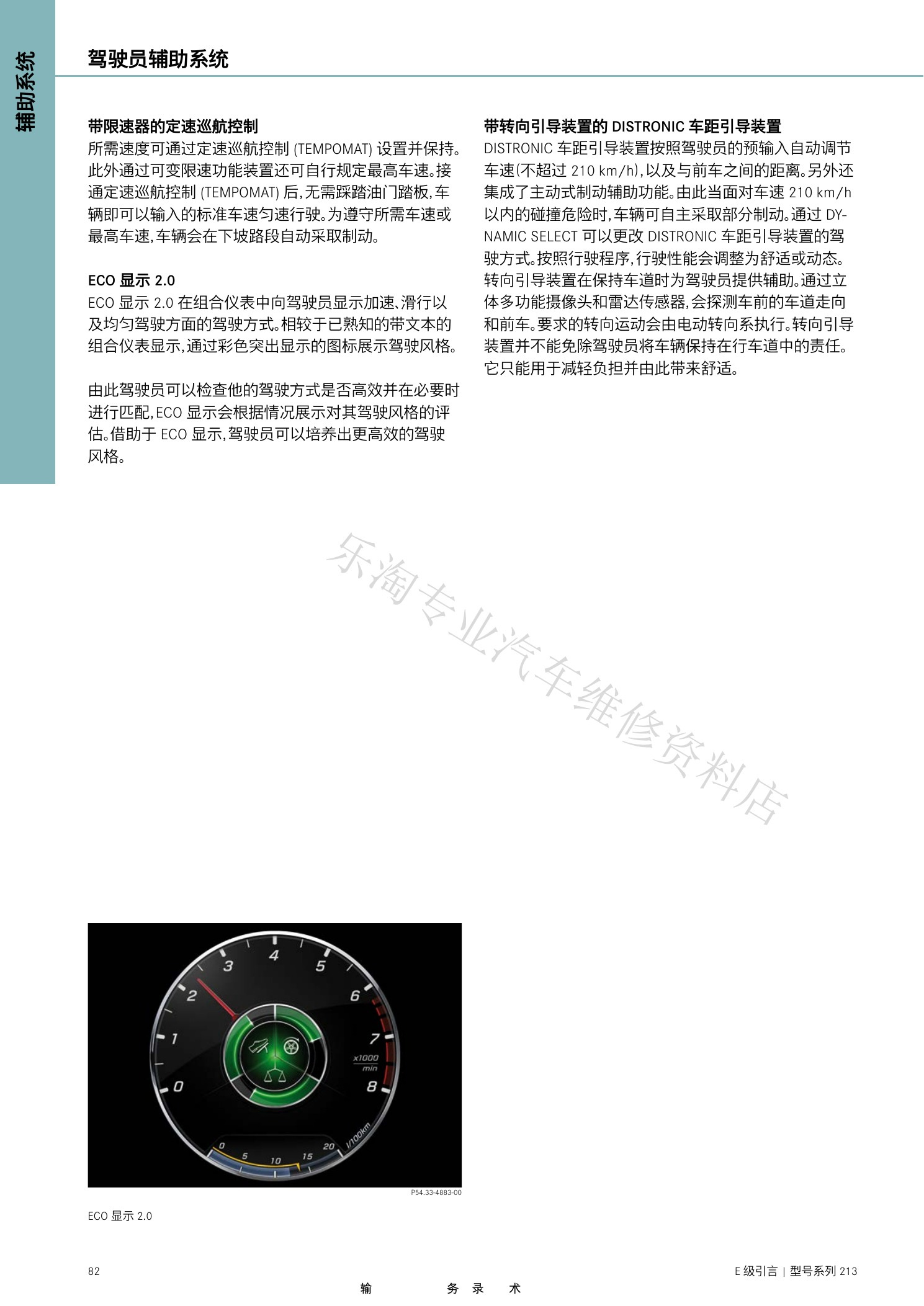

W213 E级维修介绍原第82页。

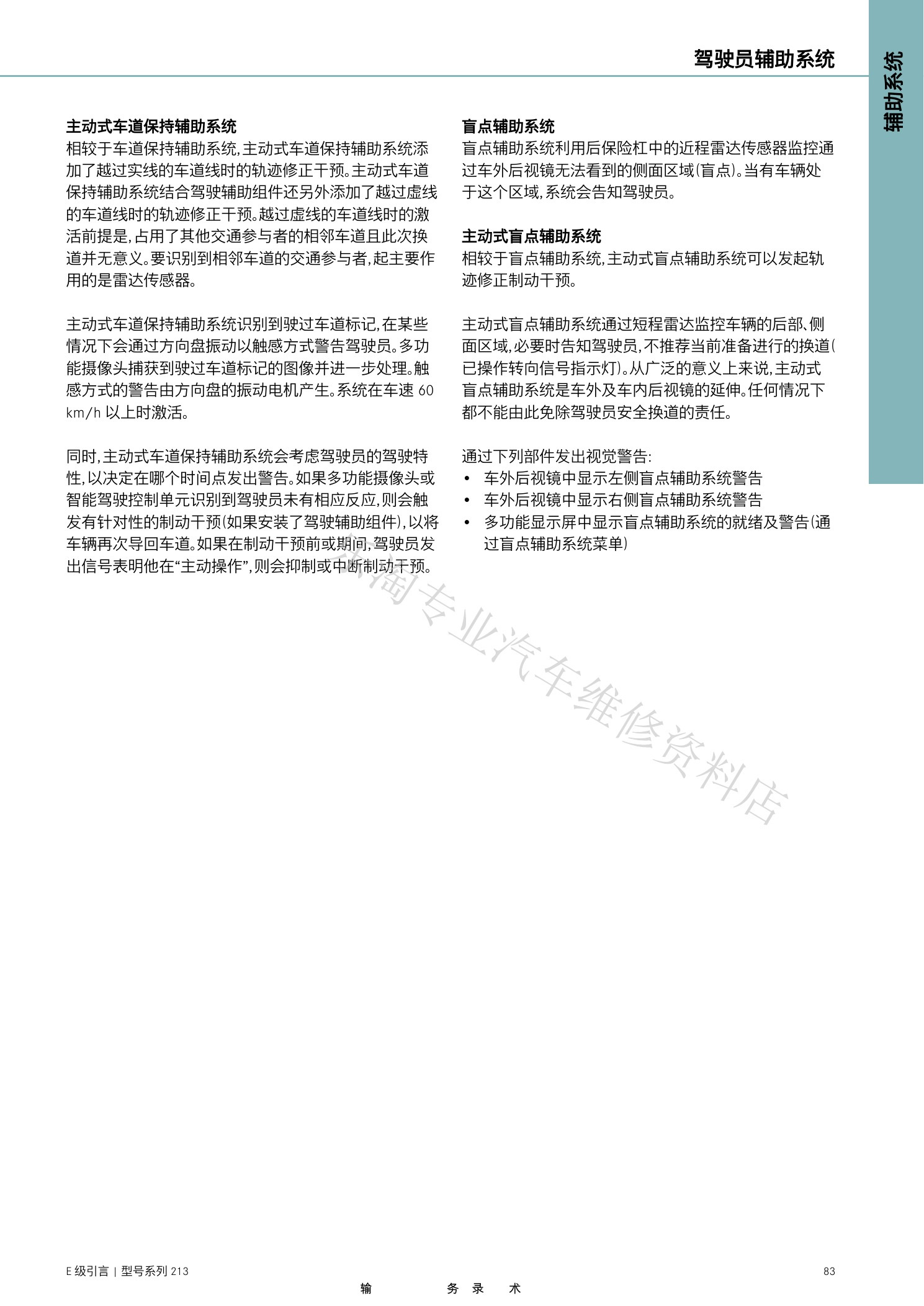

W213 E级维修介绍原第83页。

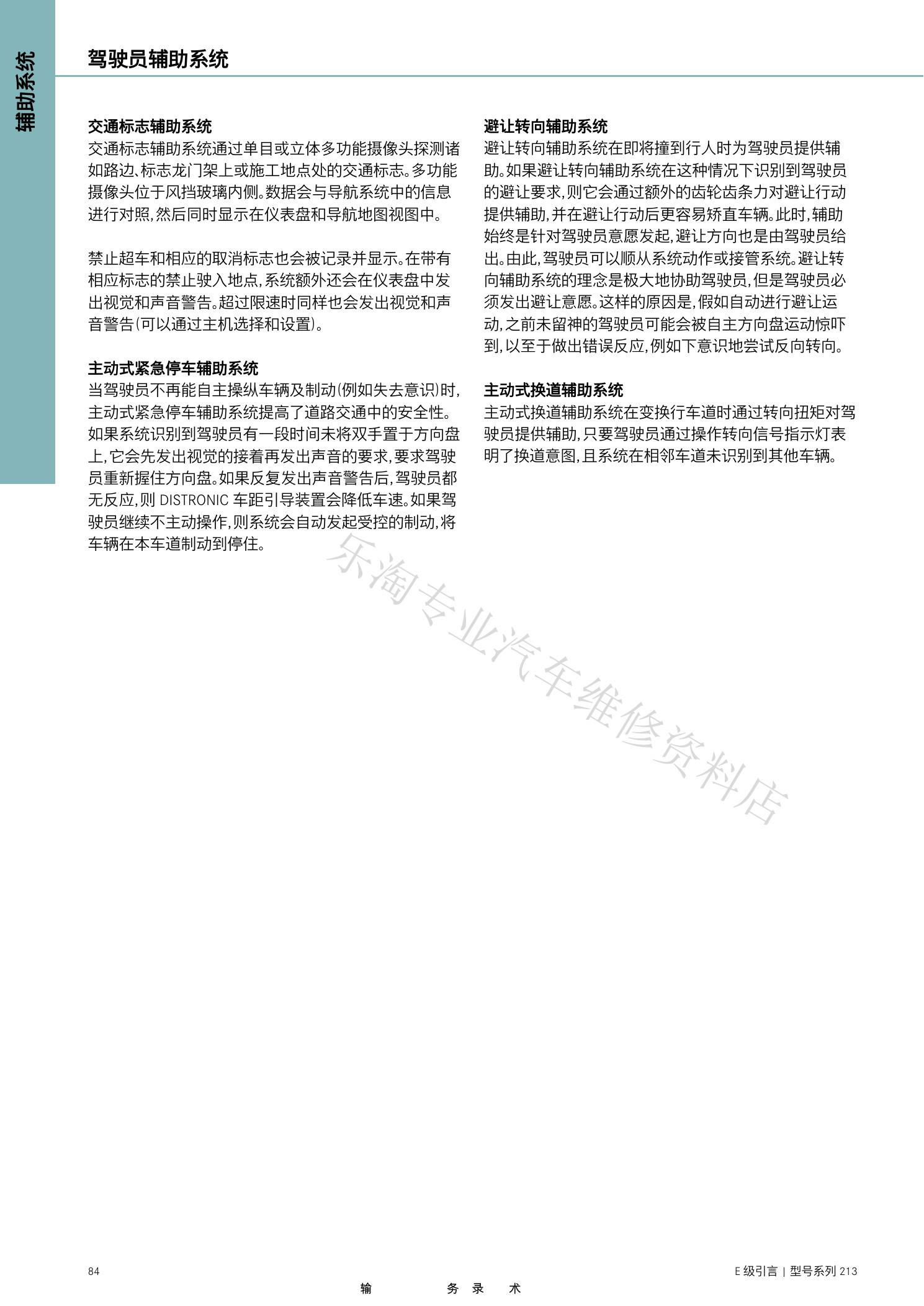

W213 E级维修介绍原第84页。

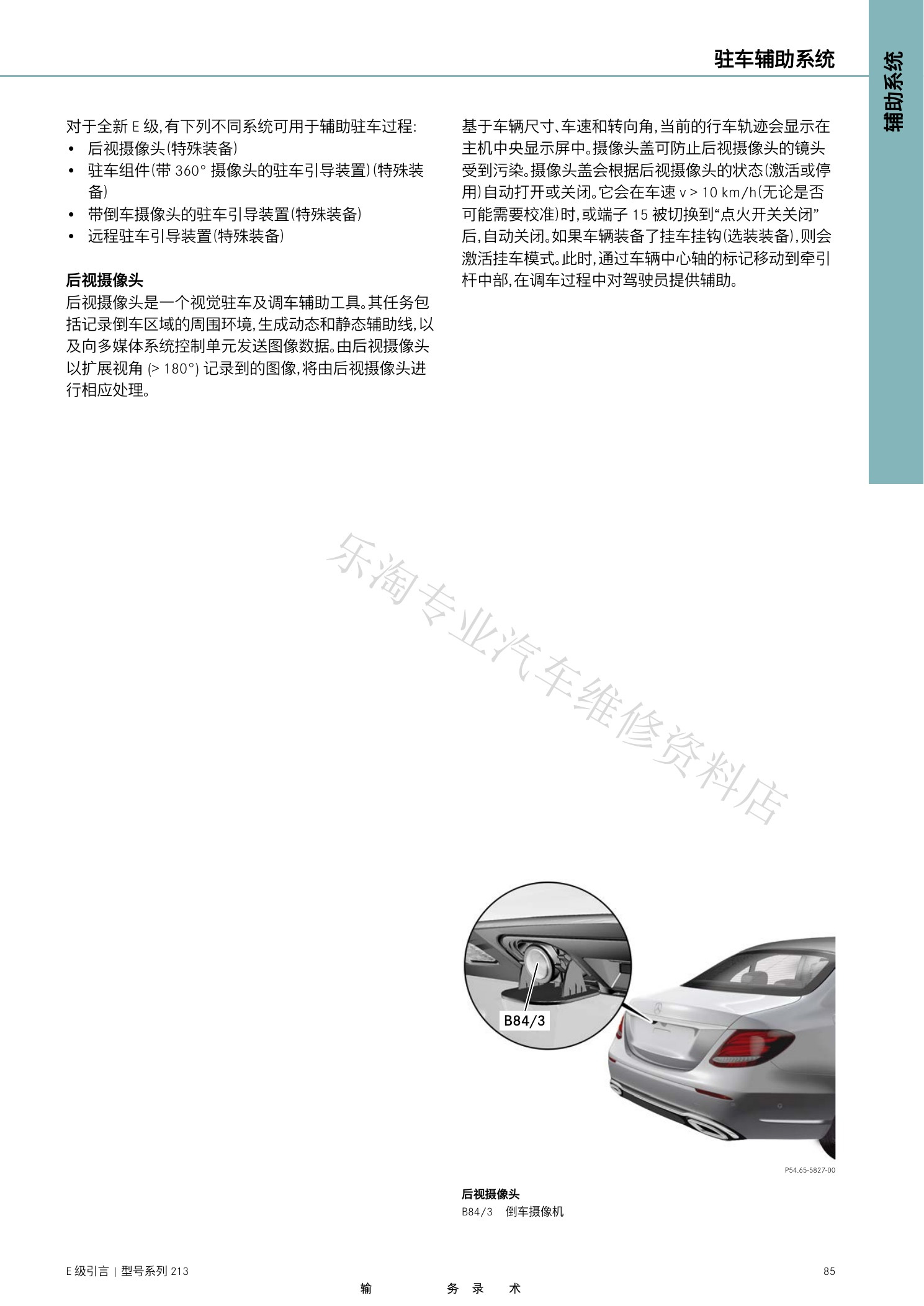

W213 E级维修介绍原第85页。

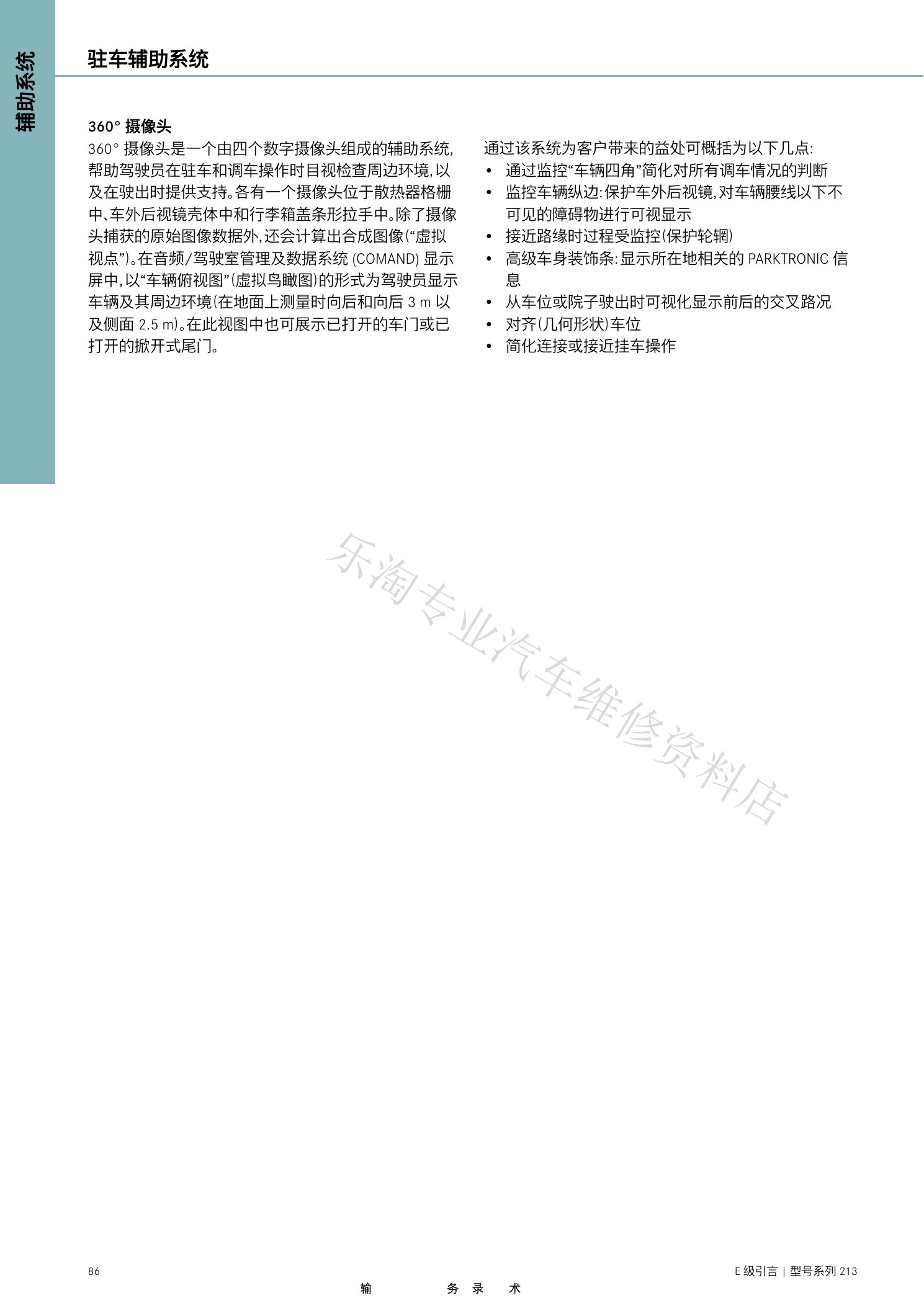

W213 E级维修介绍原第86页。

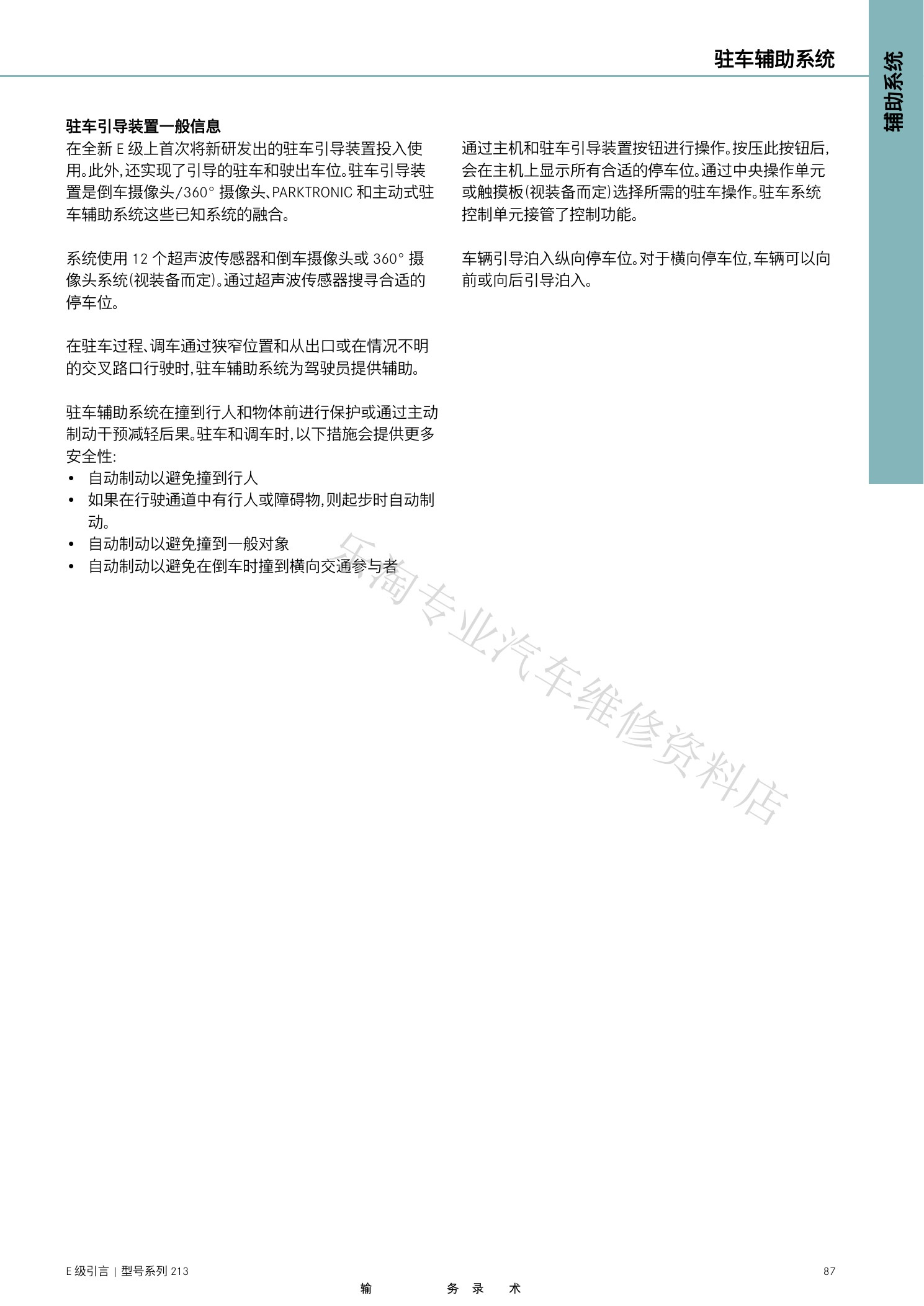

W213 E级维修介绍原第87页。

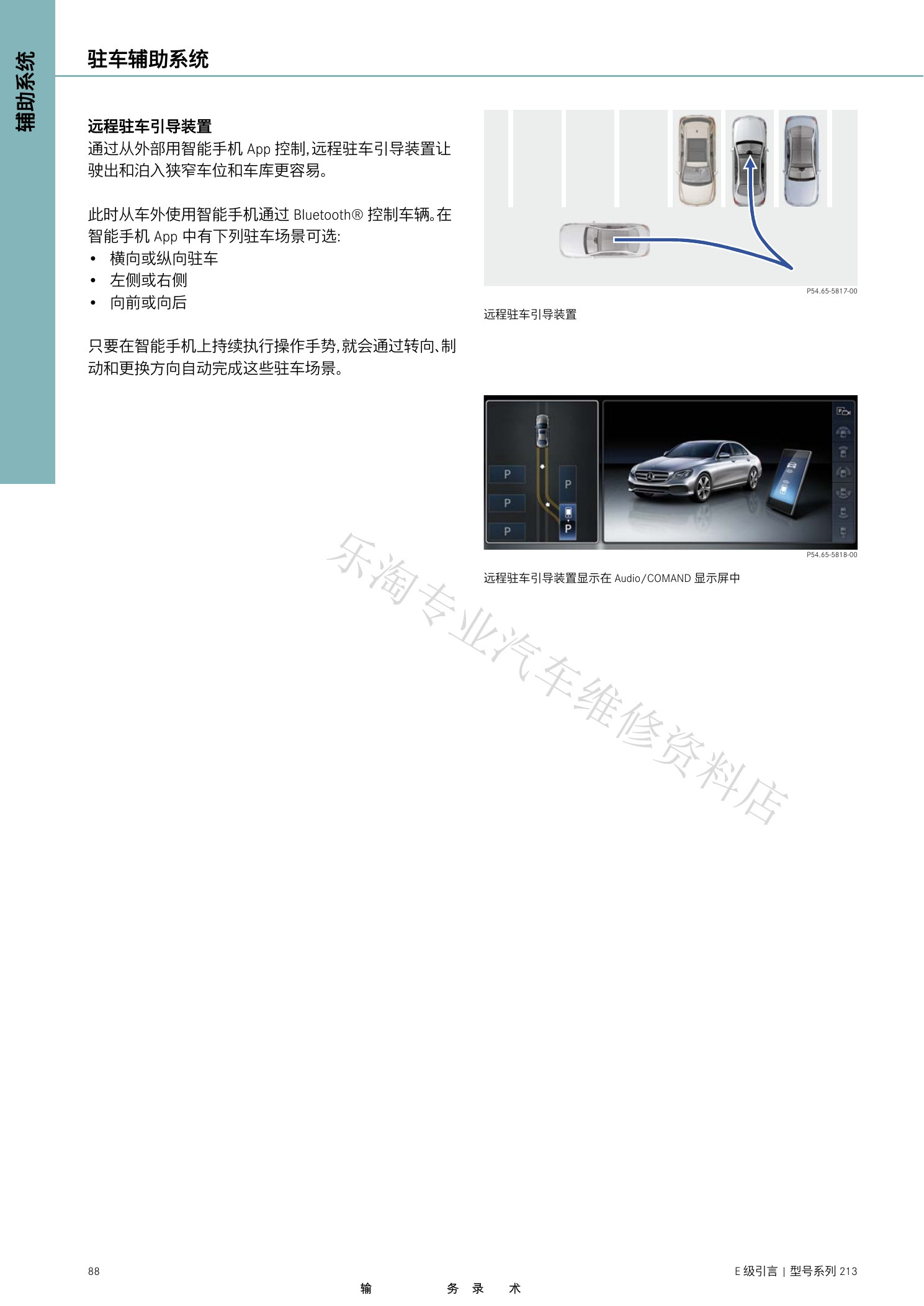

W213 E级维修介绍原第88页。

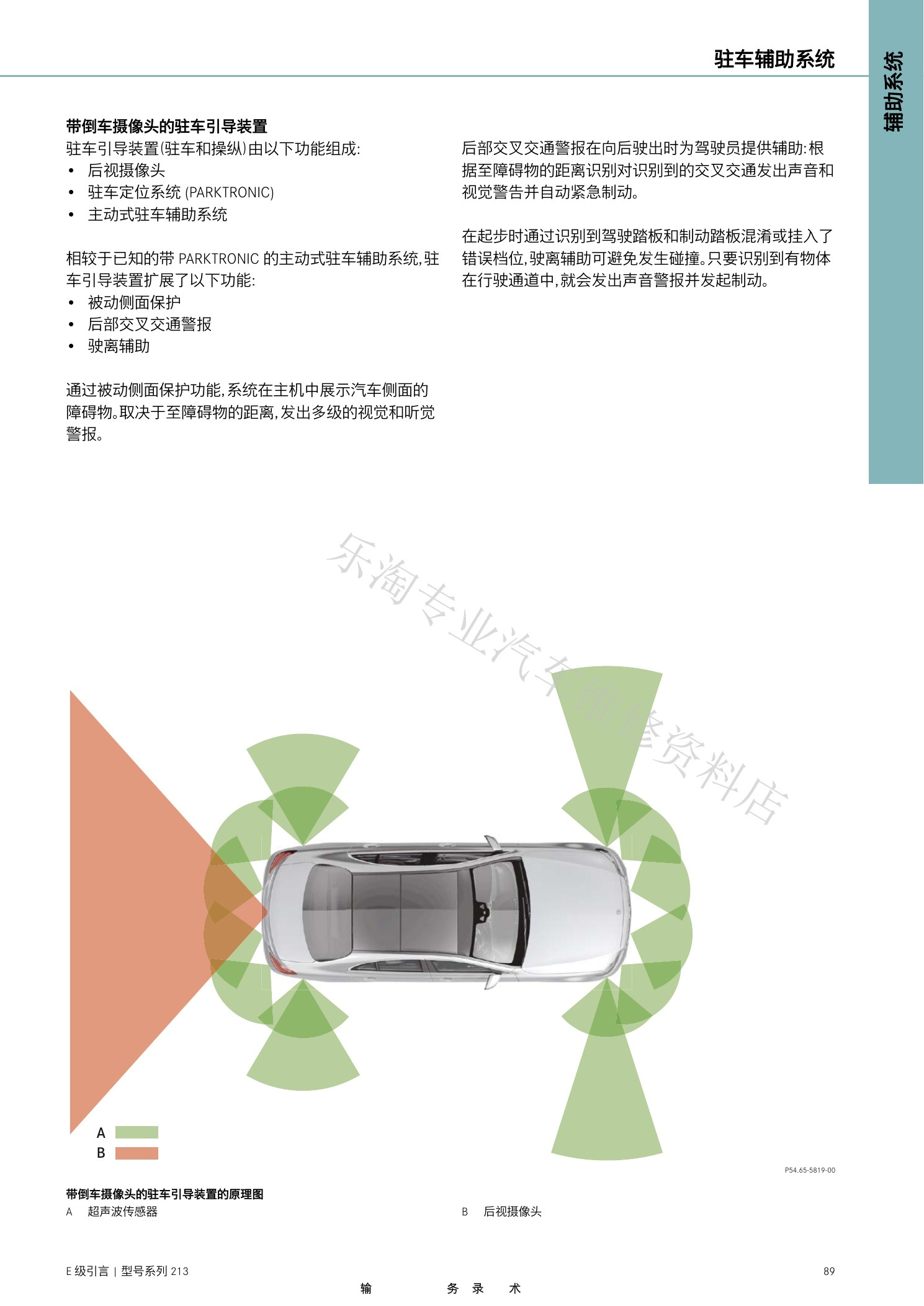

W213 E级维修介绍原第89页。

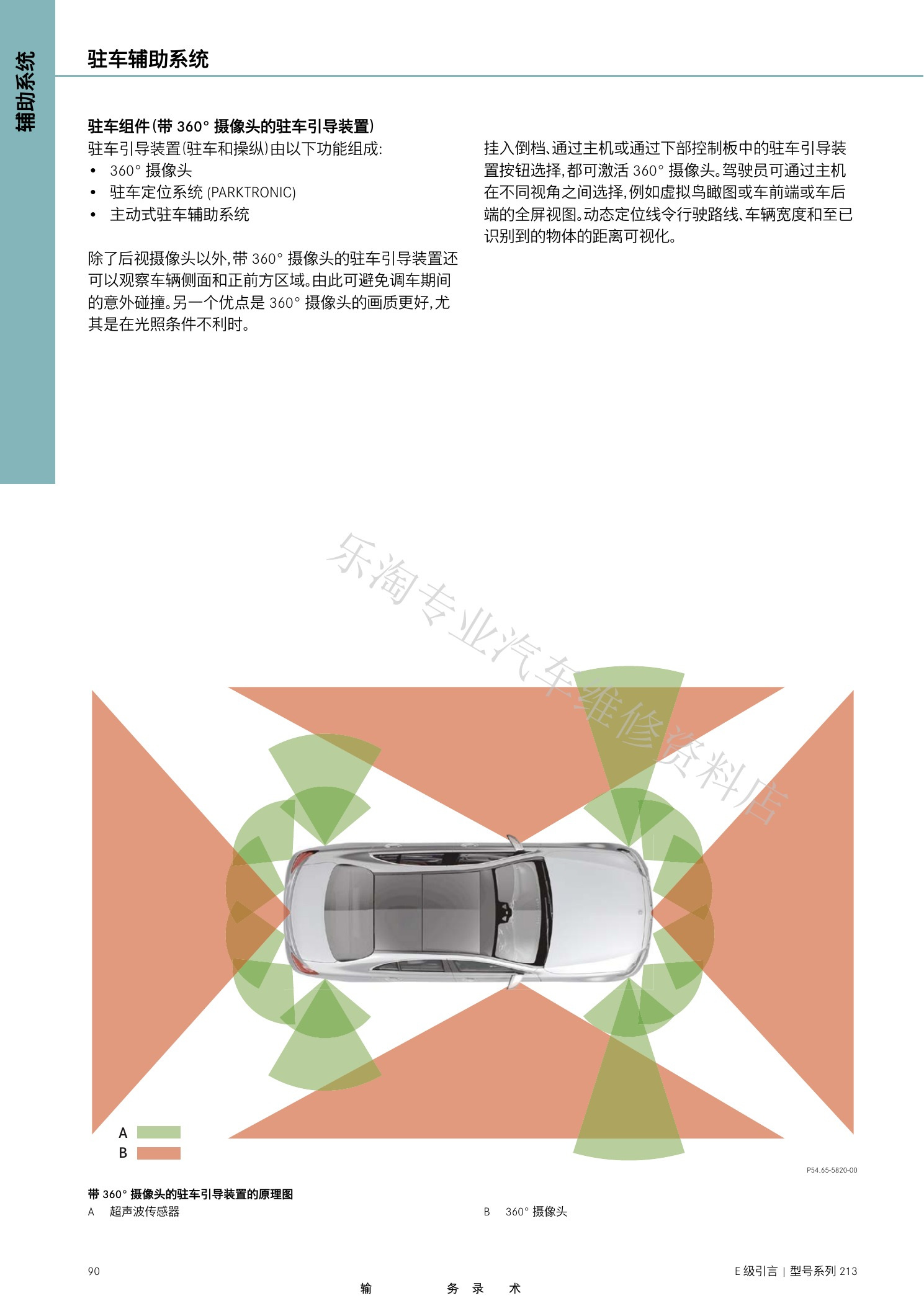

W213 E级维修介绍原第90页。

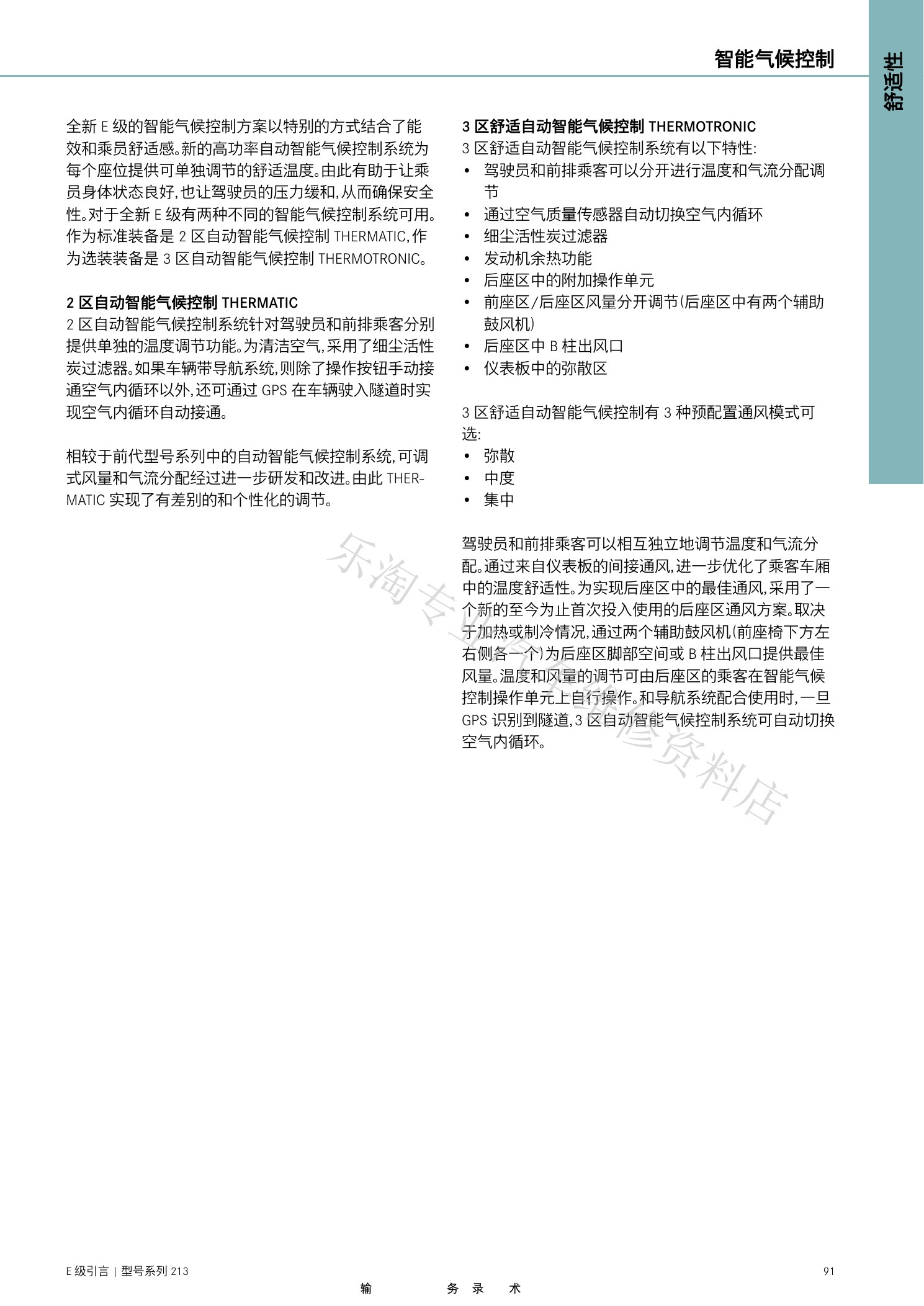

W213 E级维修介绍原第91页。
W213 E级维修介绍原第92页。

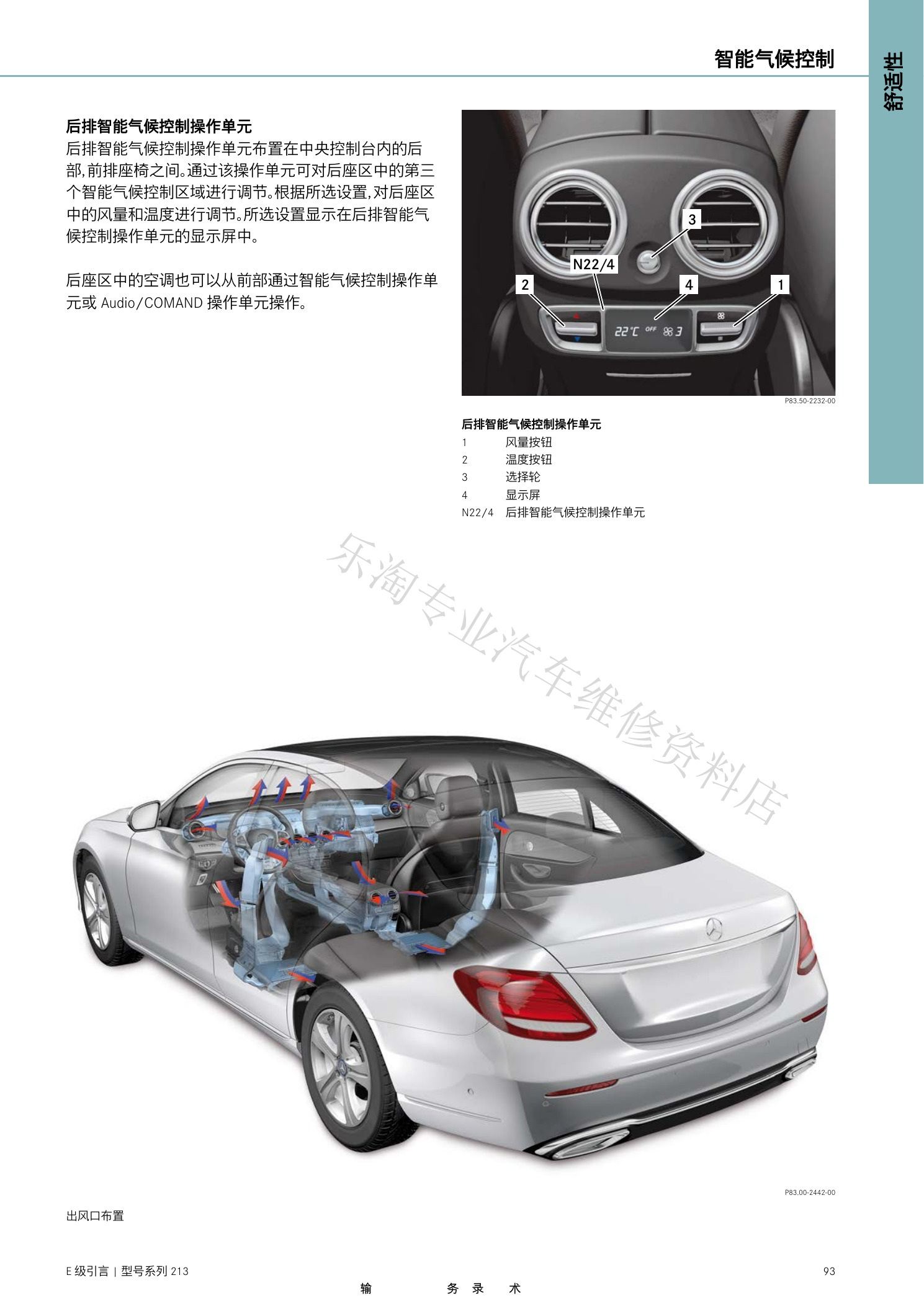

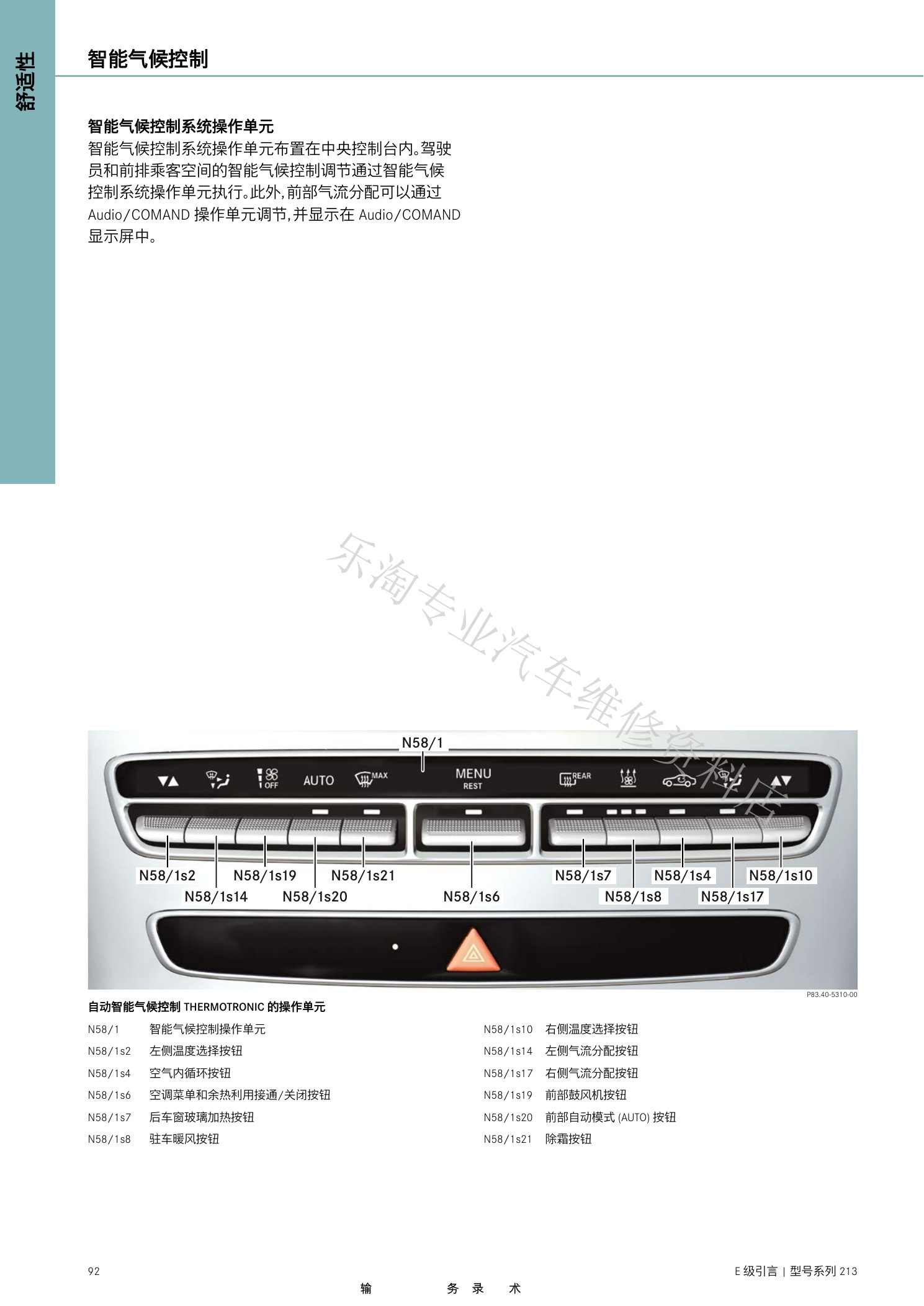

W213 E级维修介绍原第93页。
W213 E级维修介绍原第94页。

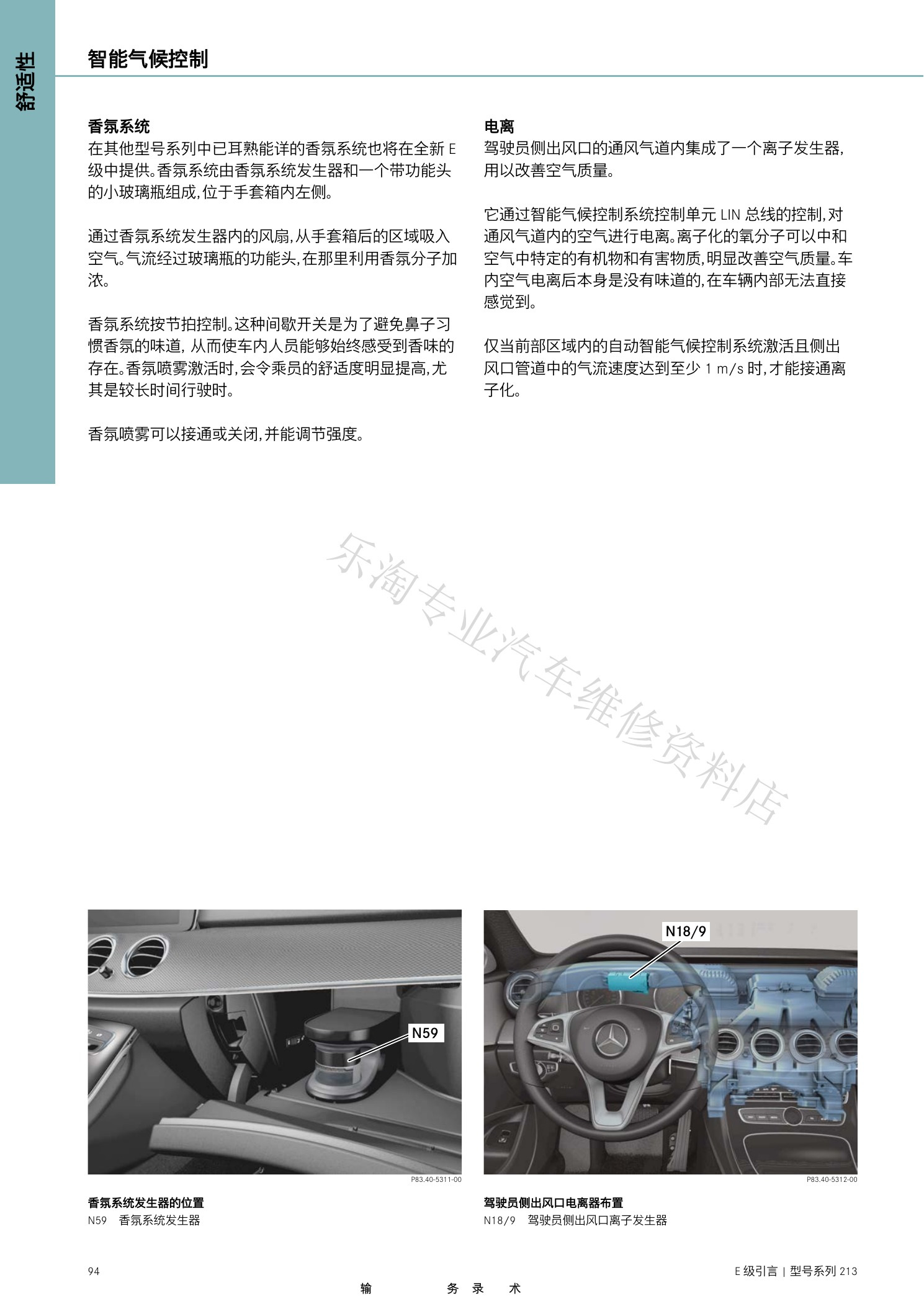

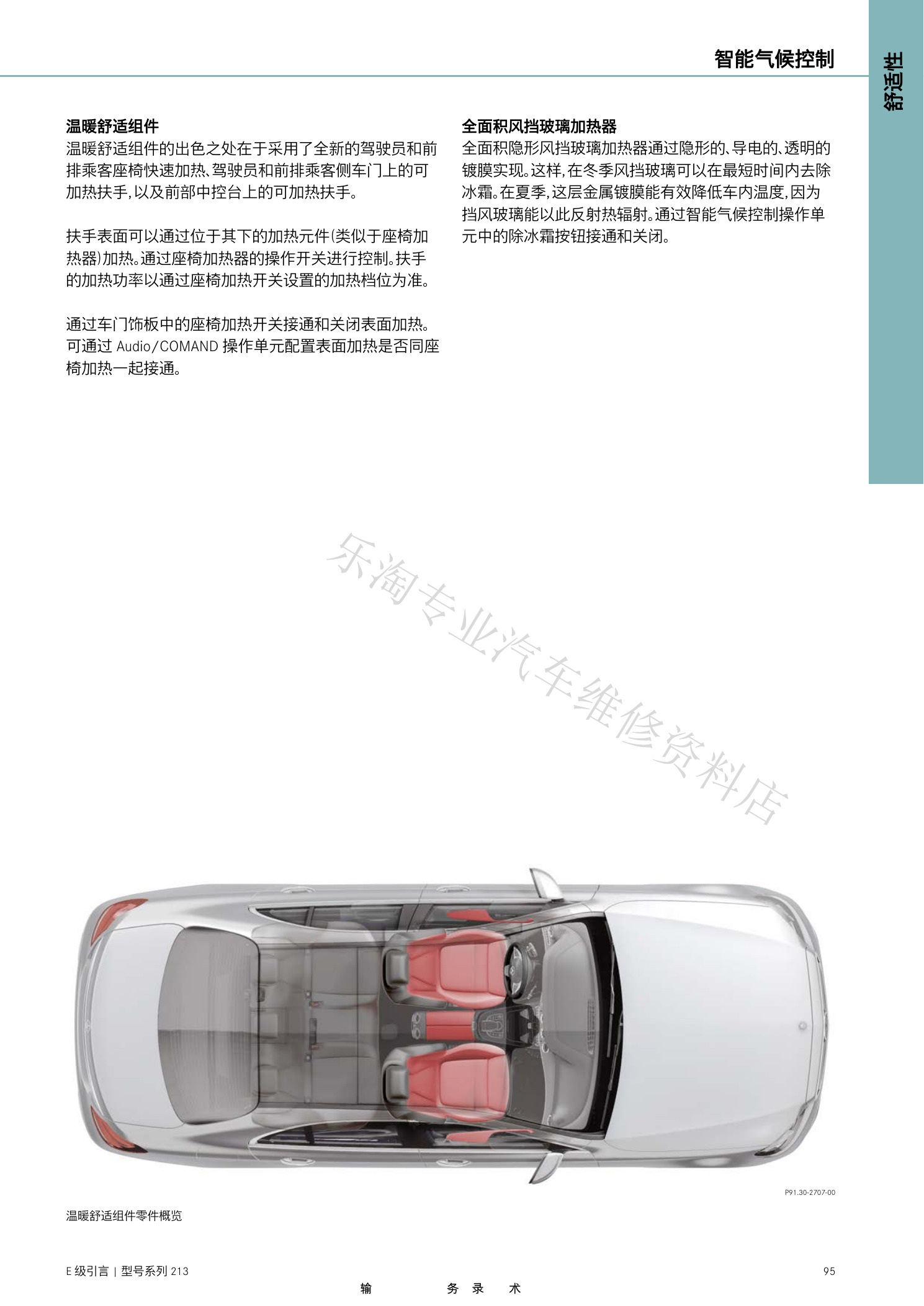

W213 E级维修介绍原第95页。

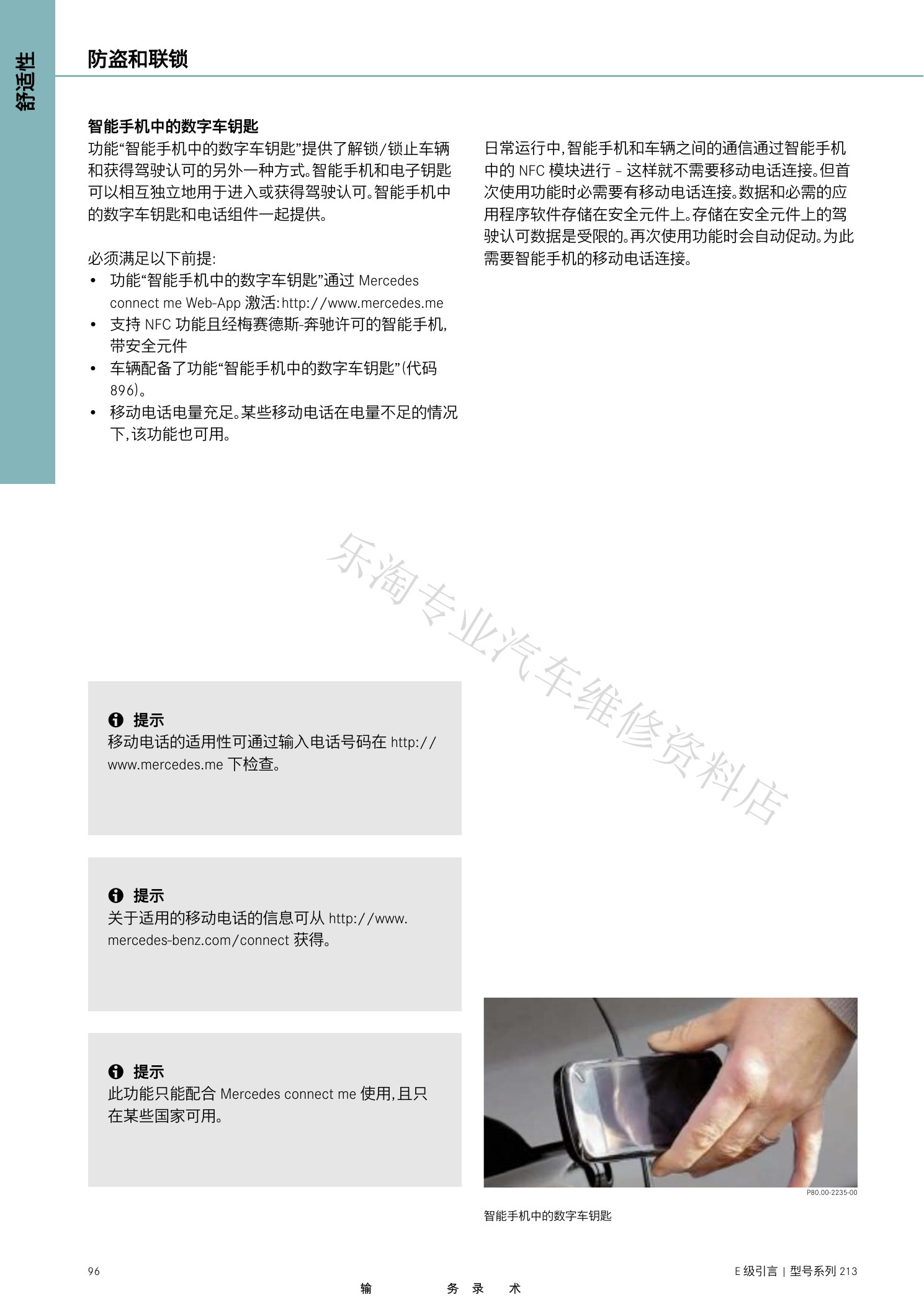

W213 E级维修介绍原第96页。

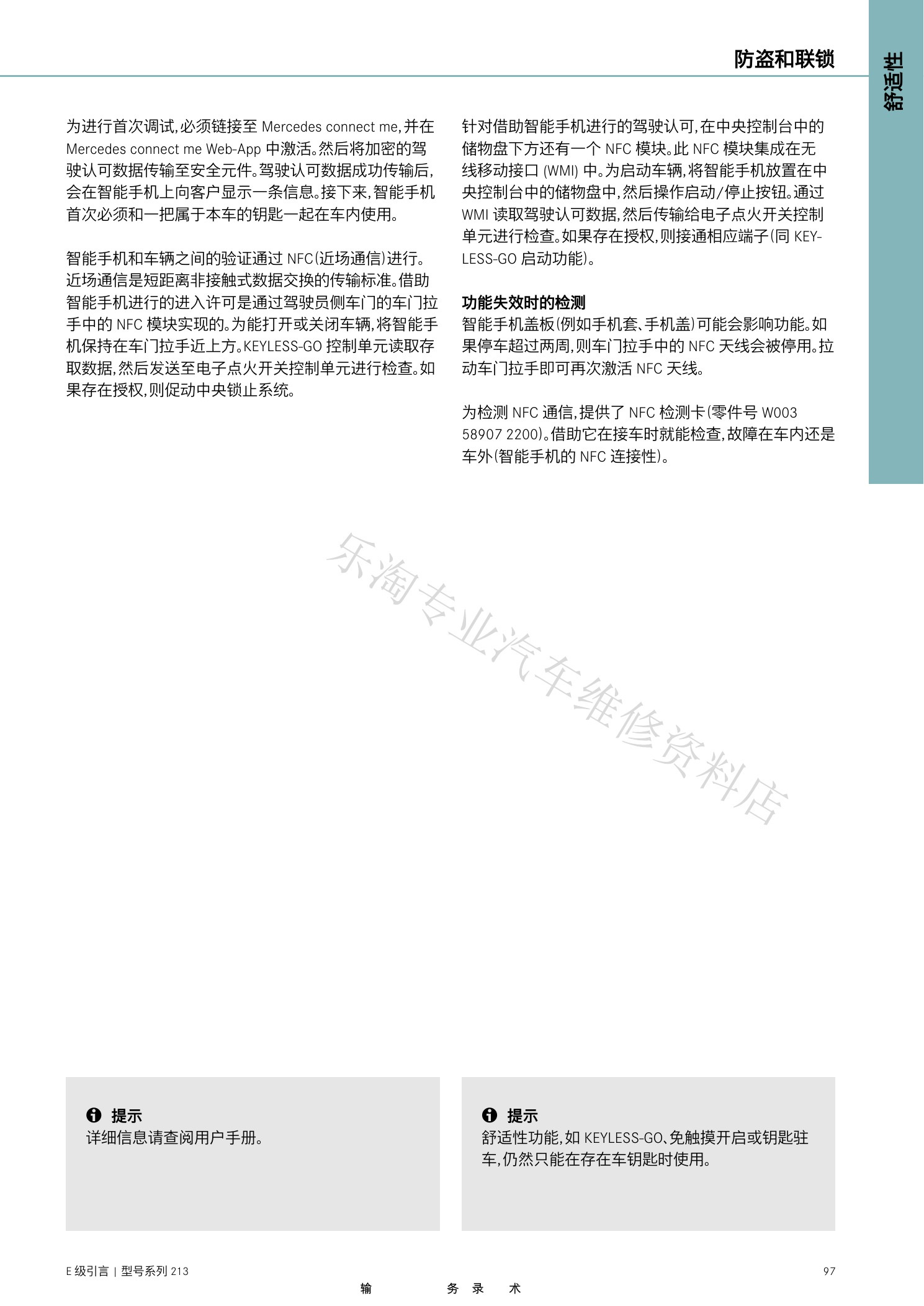

W213 E级维修介绍原第97页。

七、信息娱乐与车身

资料继续介绍车载智能信息系统、音响、白车身和车身外壳组件。

W213 E级维修介绍原第98页。

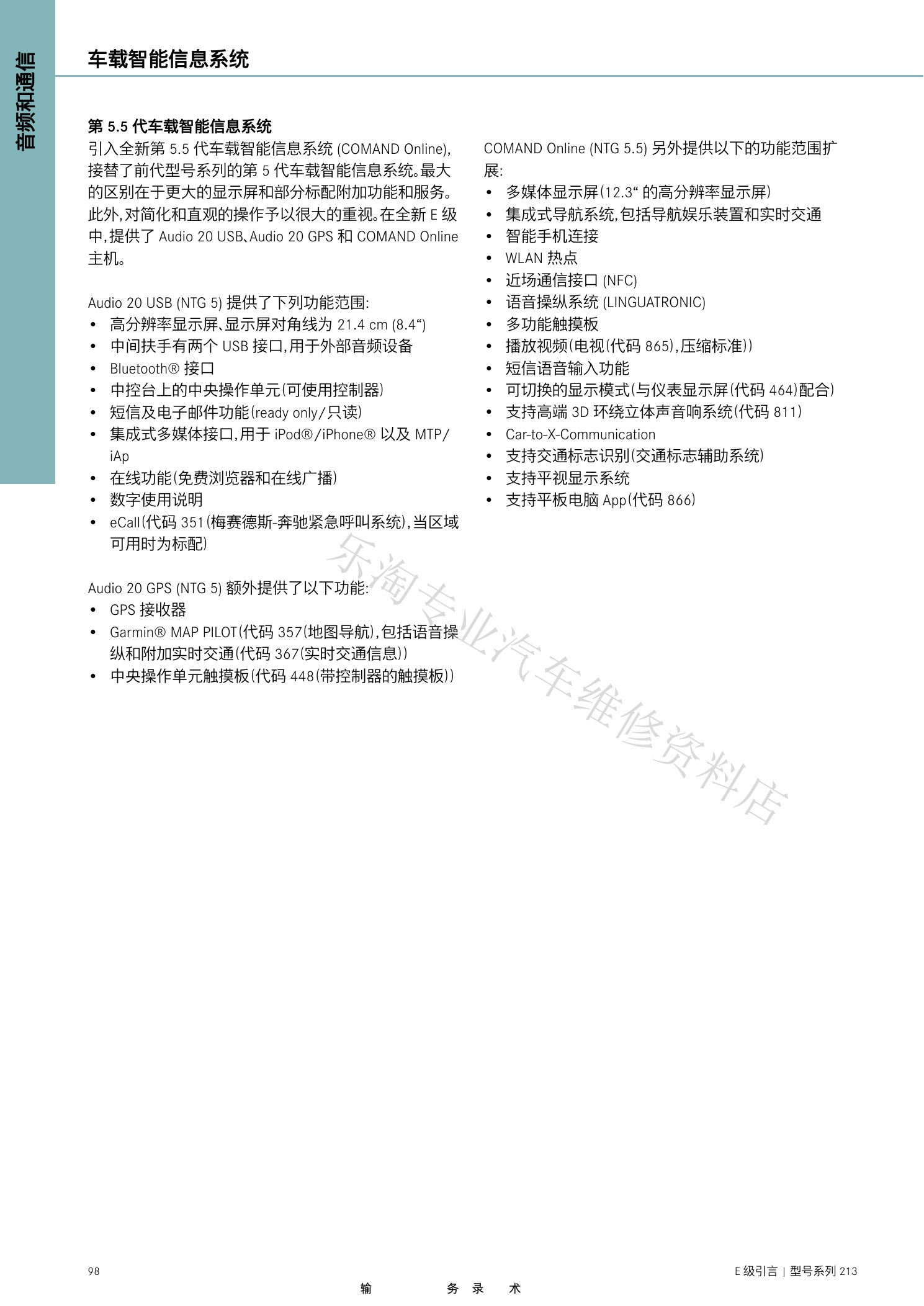

W213 E级维修介绍原第99页。

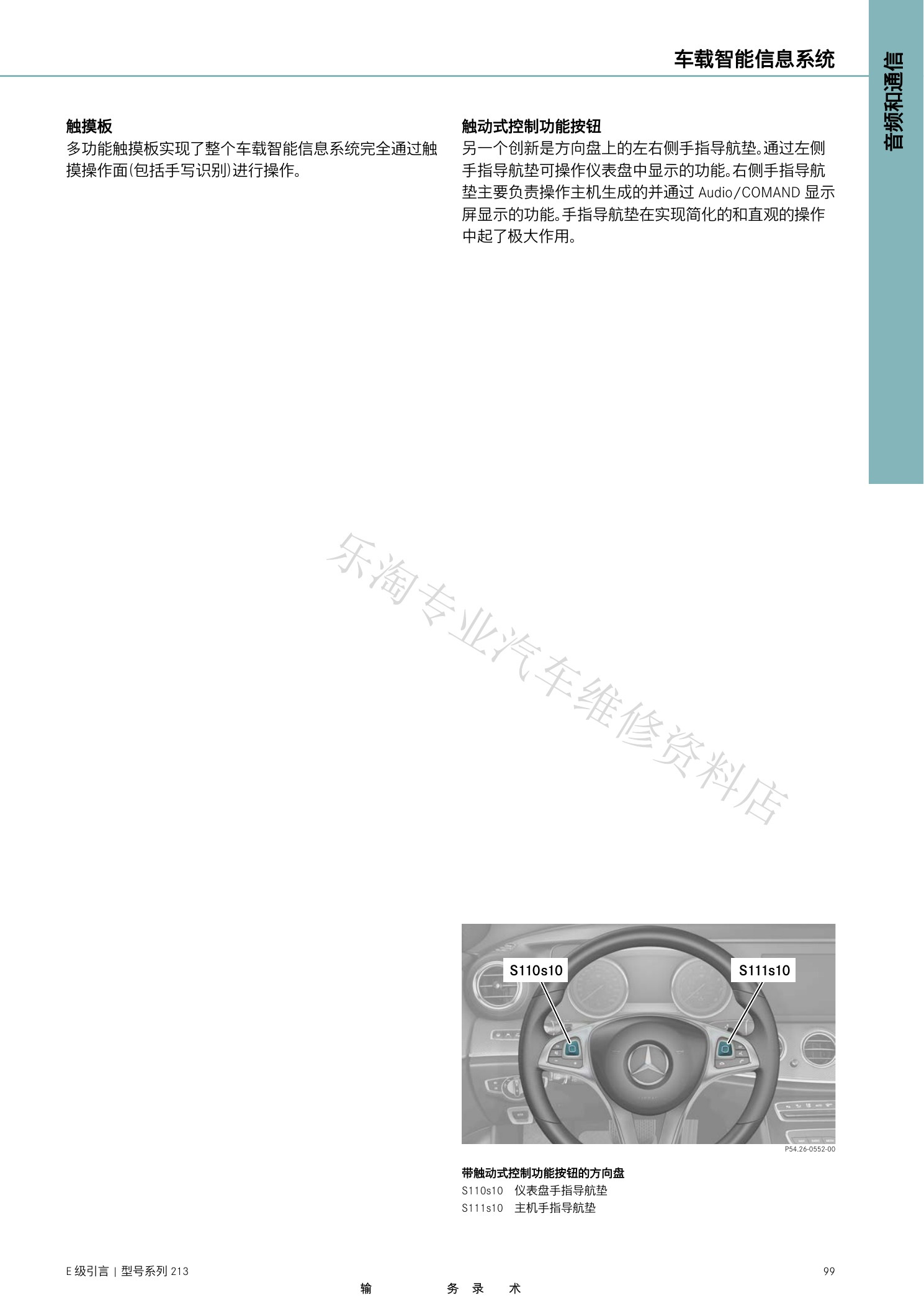

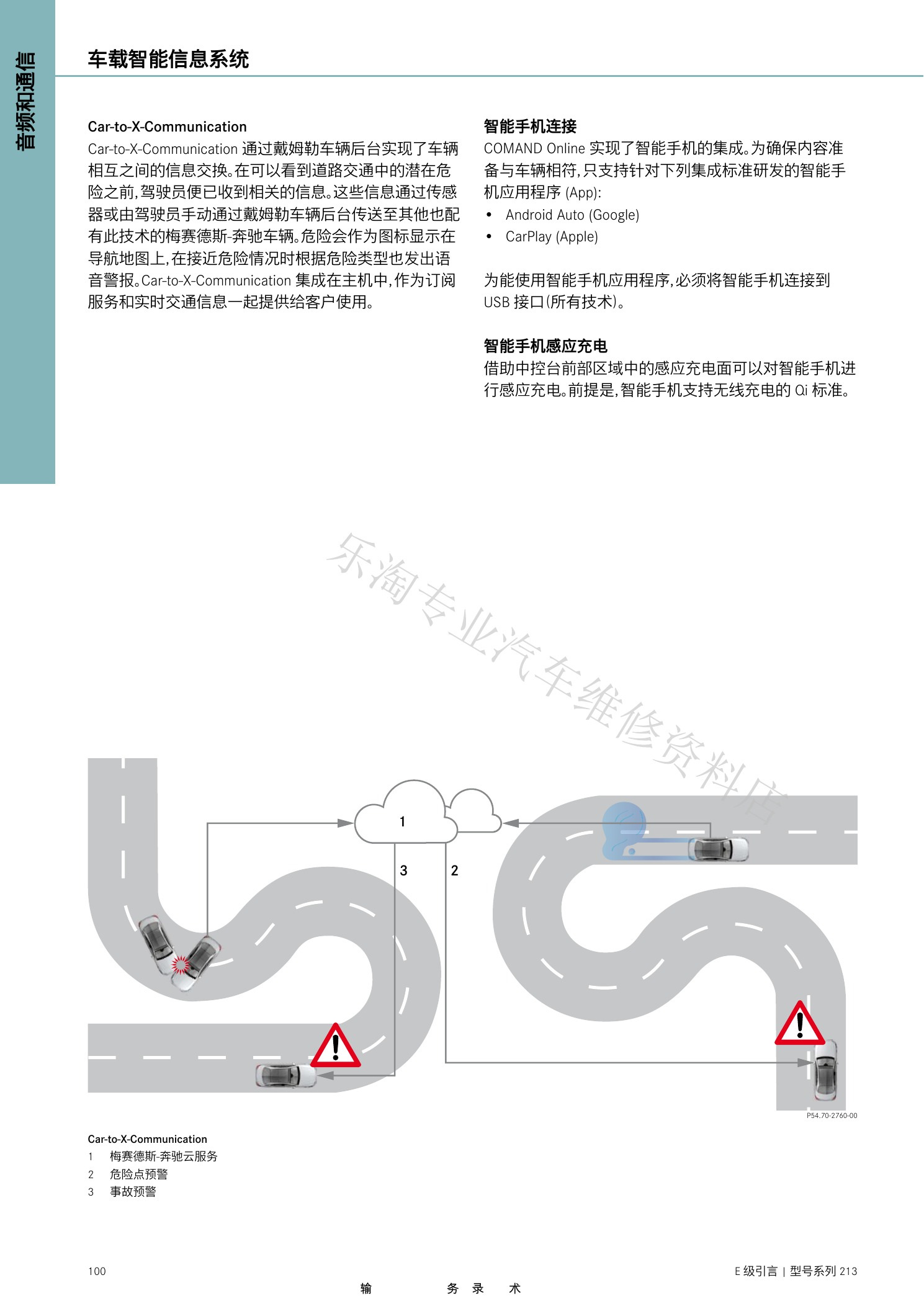

W213 E级维修介绍原第100页。

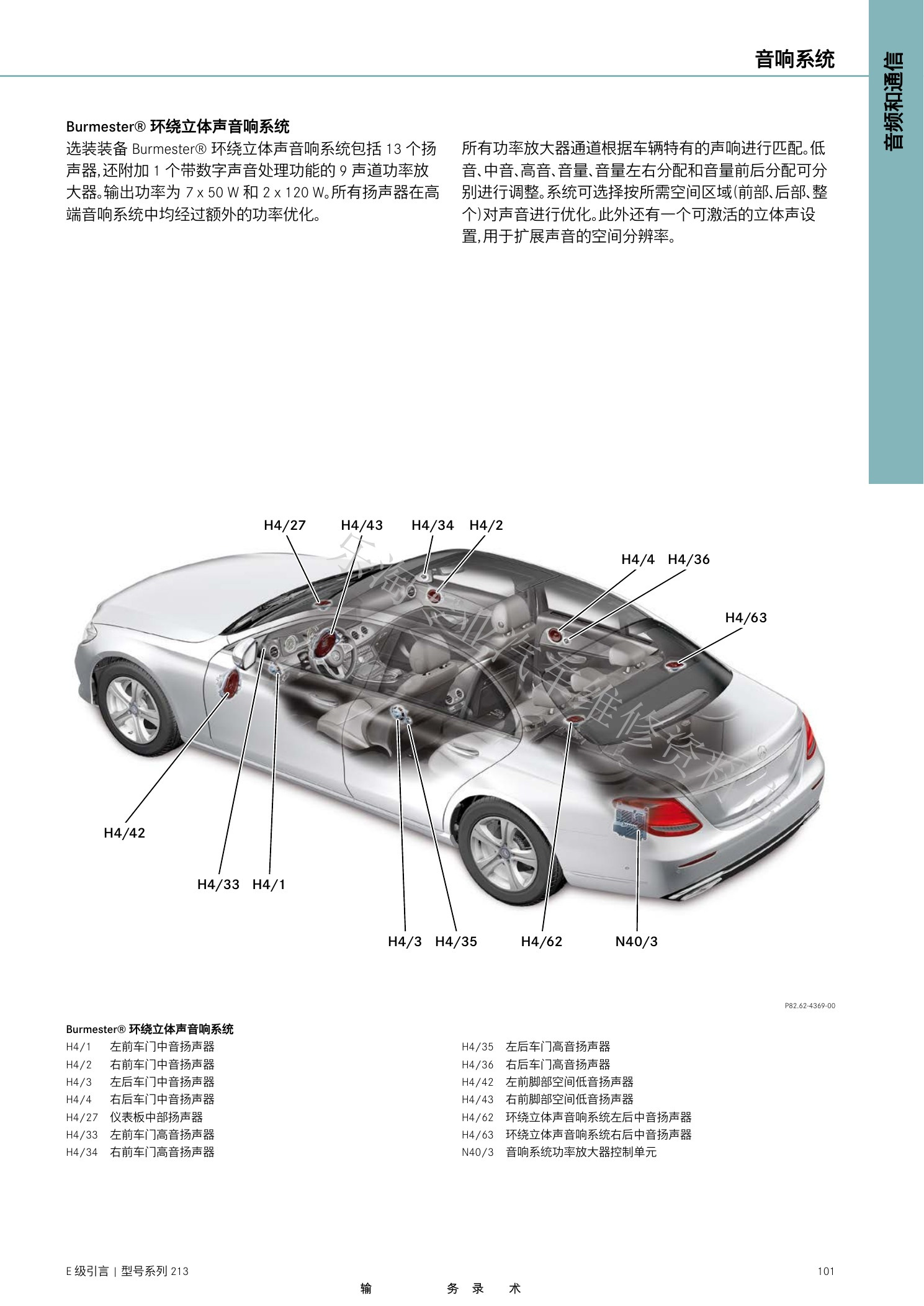

W213 E级维修介绍原第101页。

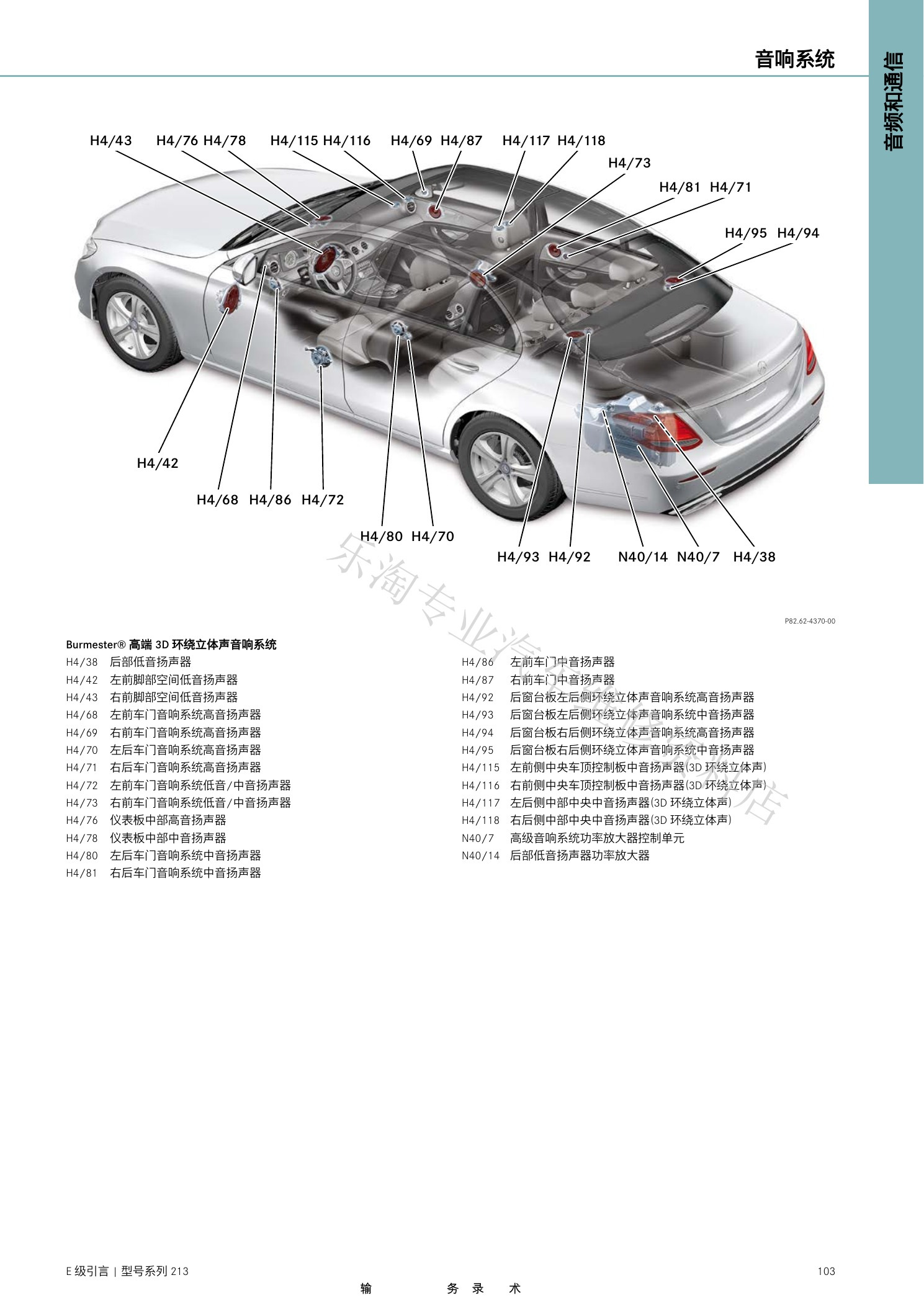

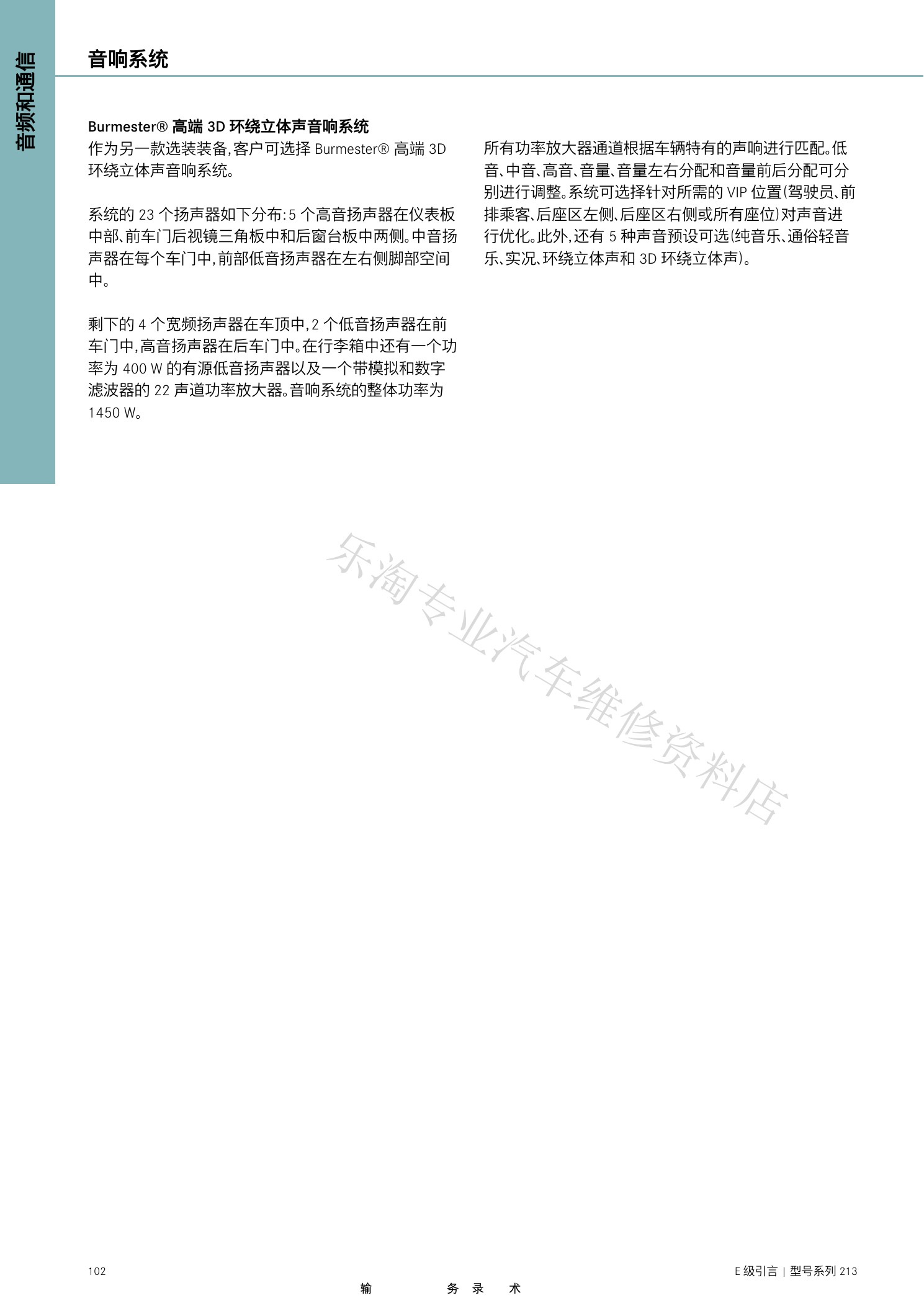

W213 E级维修介绍原第102页。
W213 E级维修介绍原第103页。

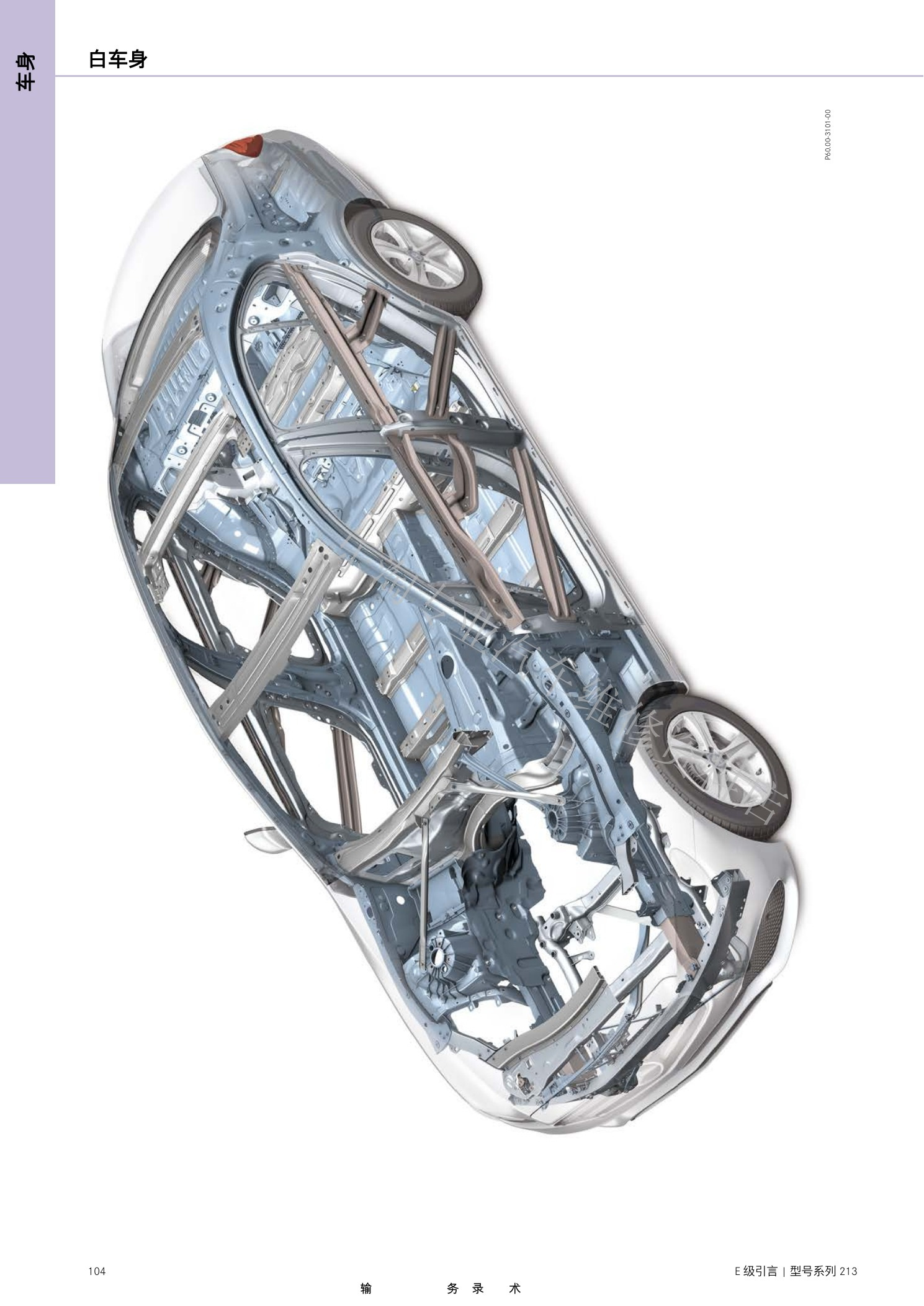

W213 E级维修介绍原第104页。

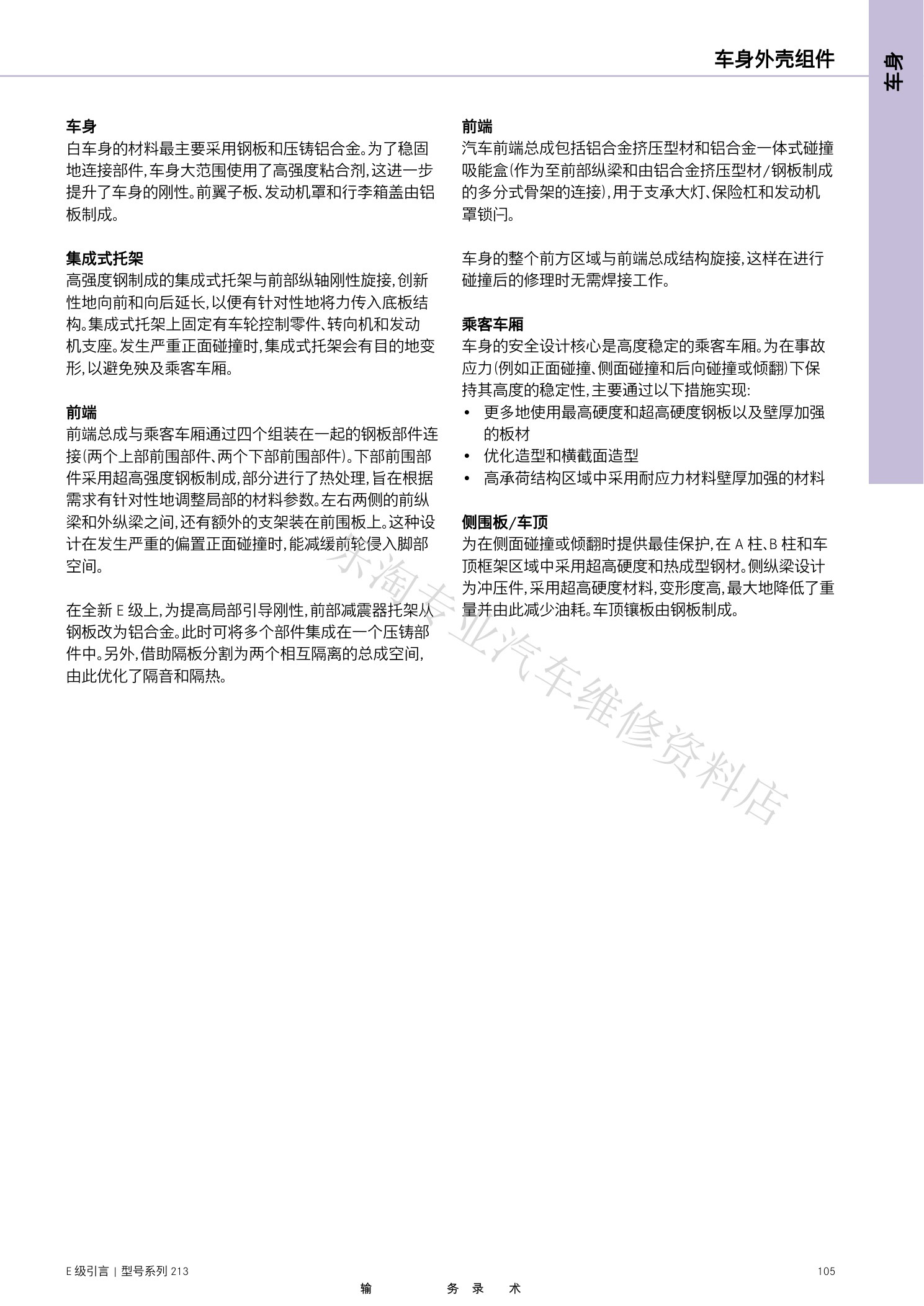

W213 E级维修介绍原第105页。

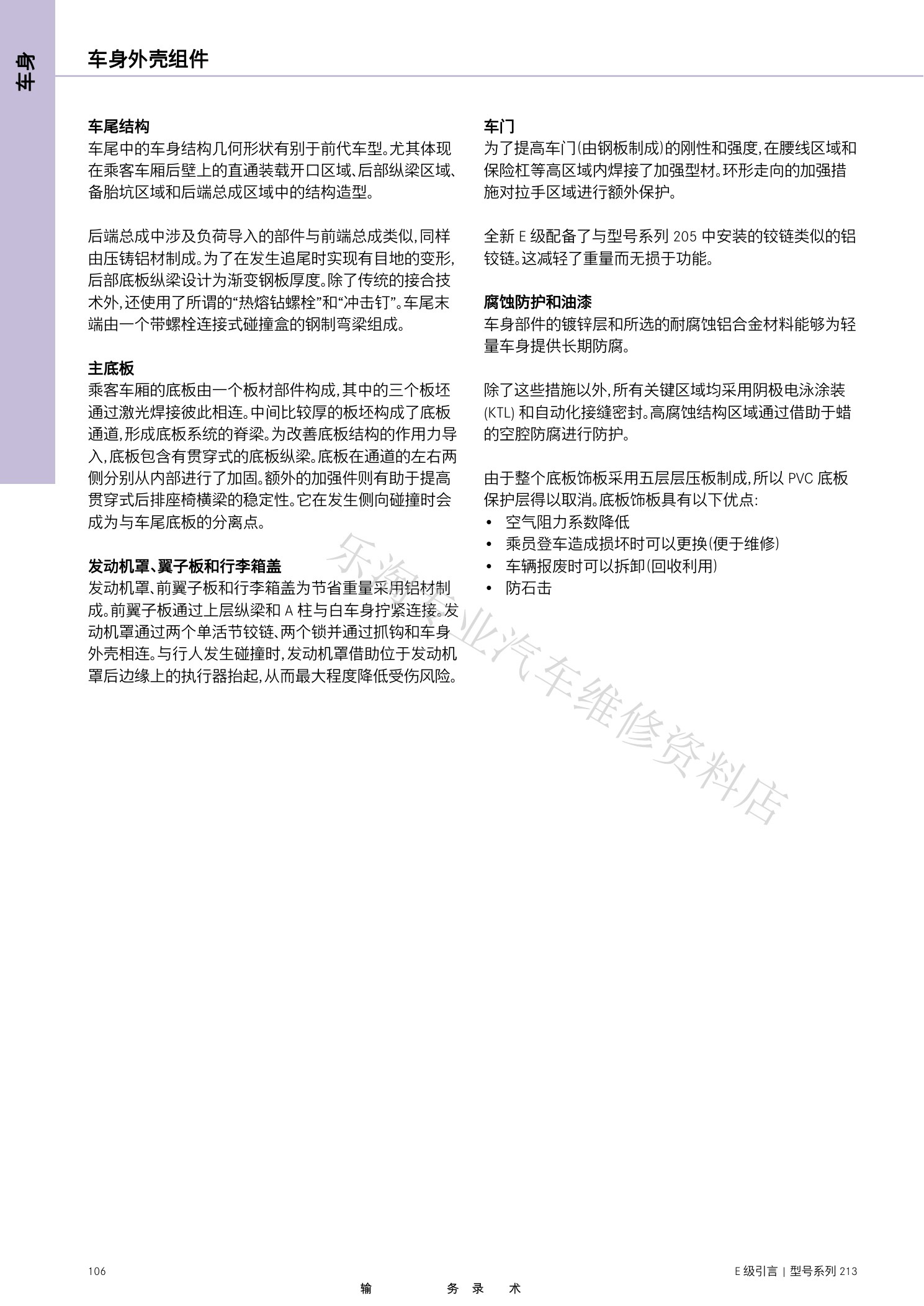

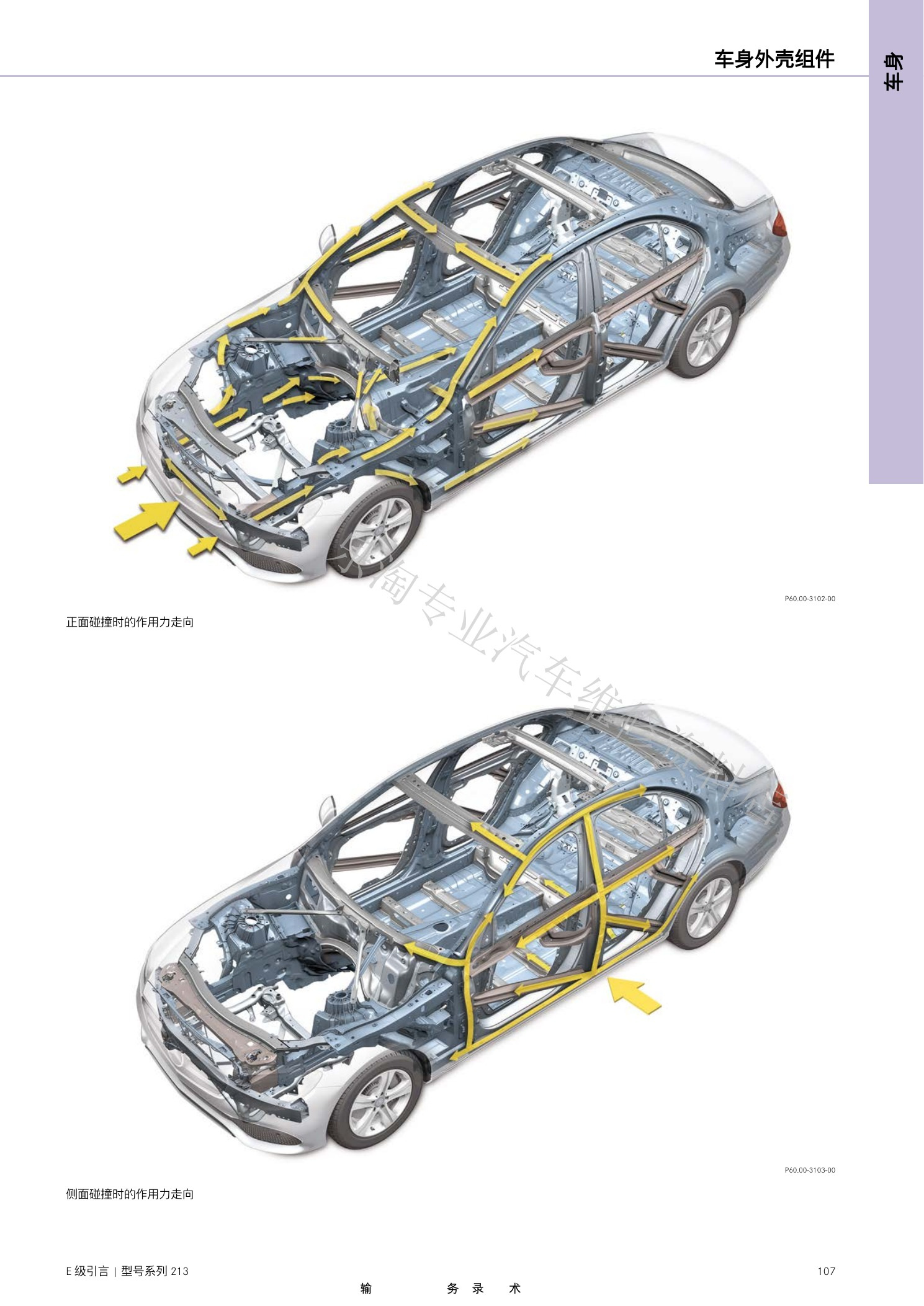

W213 E级维修介绍原第106页。
W213 E级维修介绍原第107页。

八、复杂功能、工具与附录

末尾保留复杂车辆功能、专用工具、车身维修系统、缩写和关键词索引。

W213 E级维修介绍原第108页。

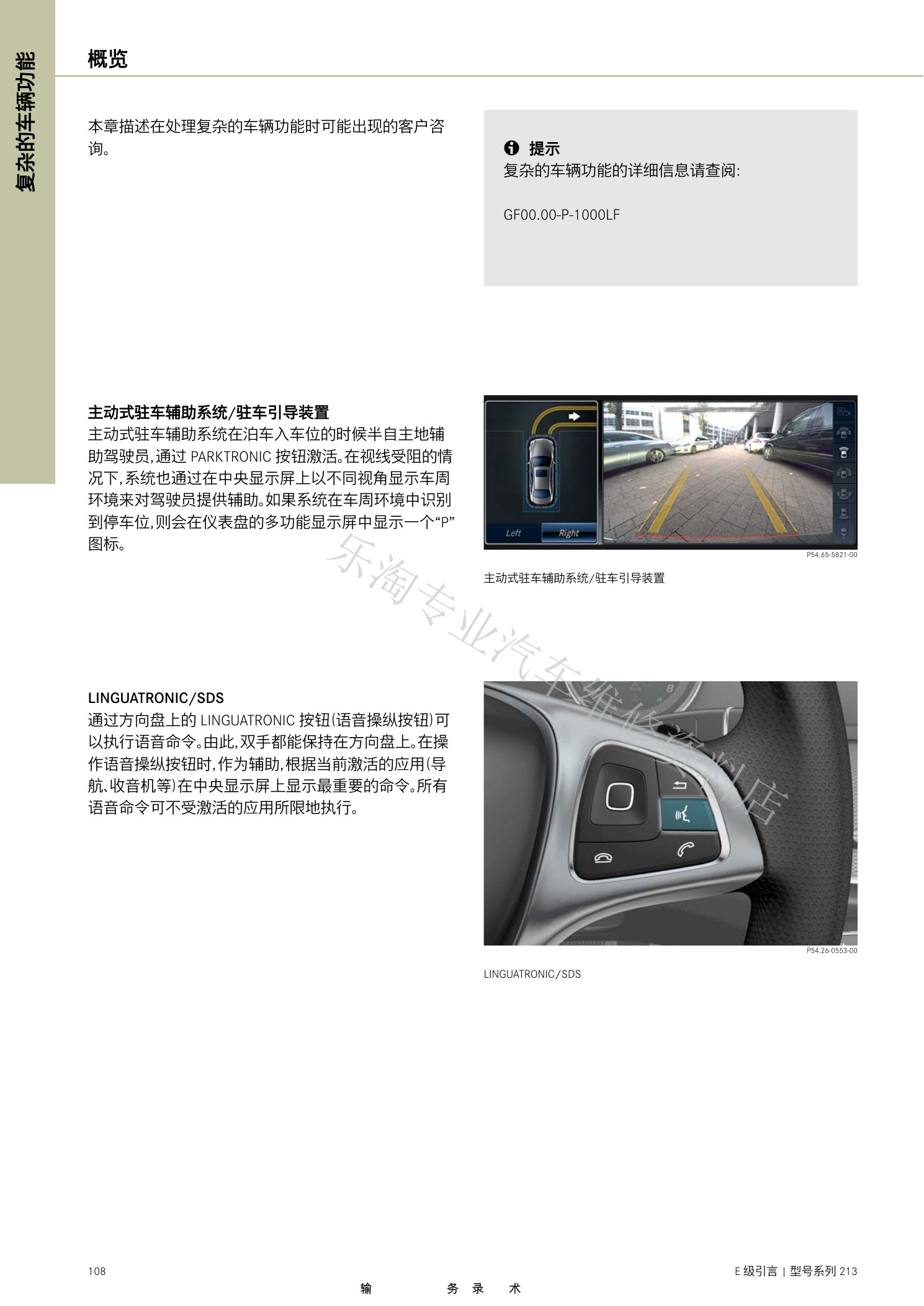

W213 E级维修介绍原第109页。

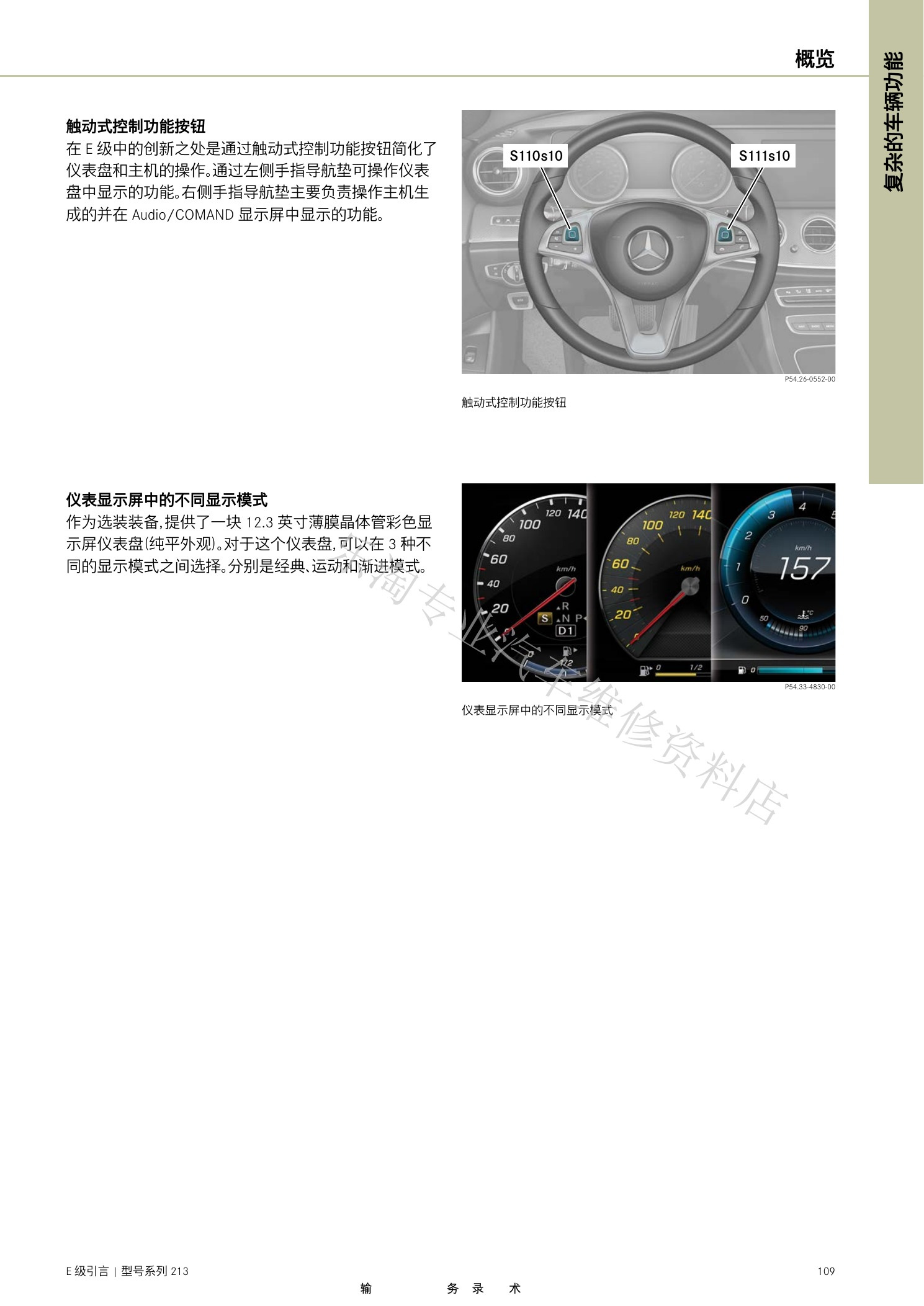

W213 E级维修介绍原第110页。

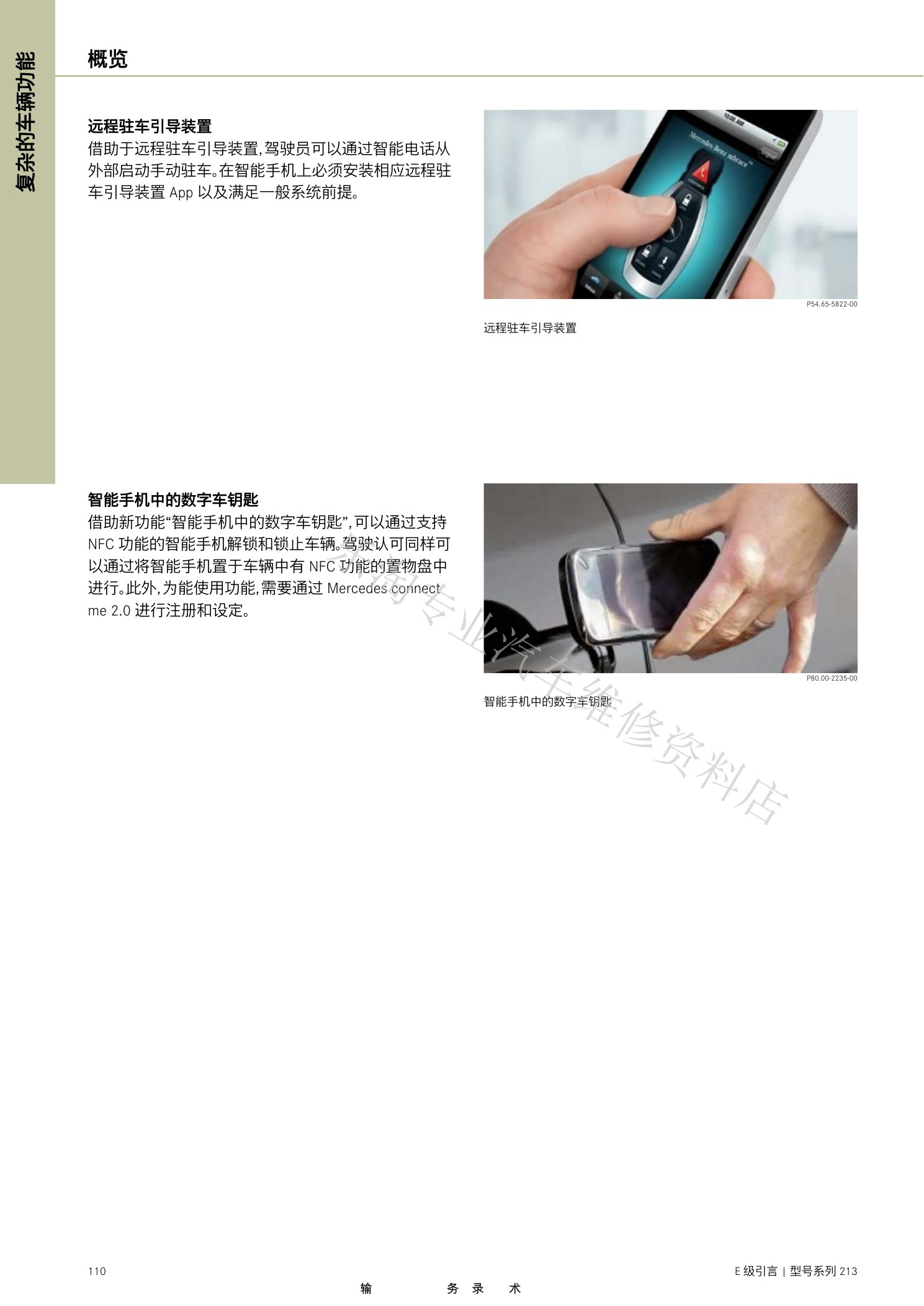

W213 E级维修介绍原第111页。
W213 E级维修介绍原第112页。

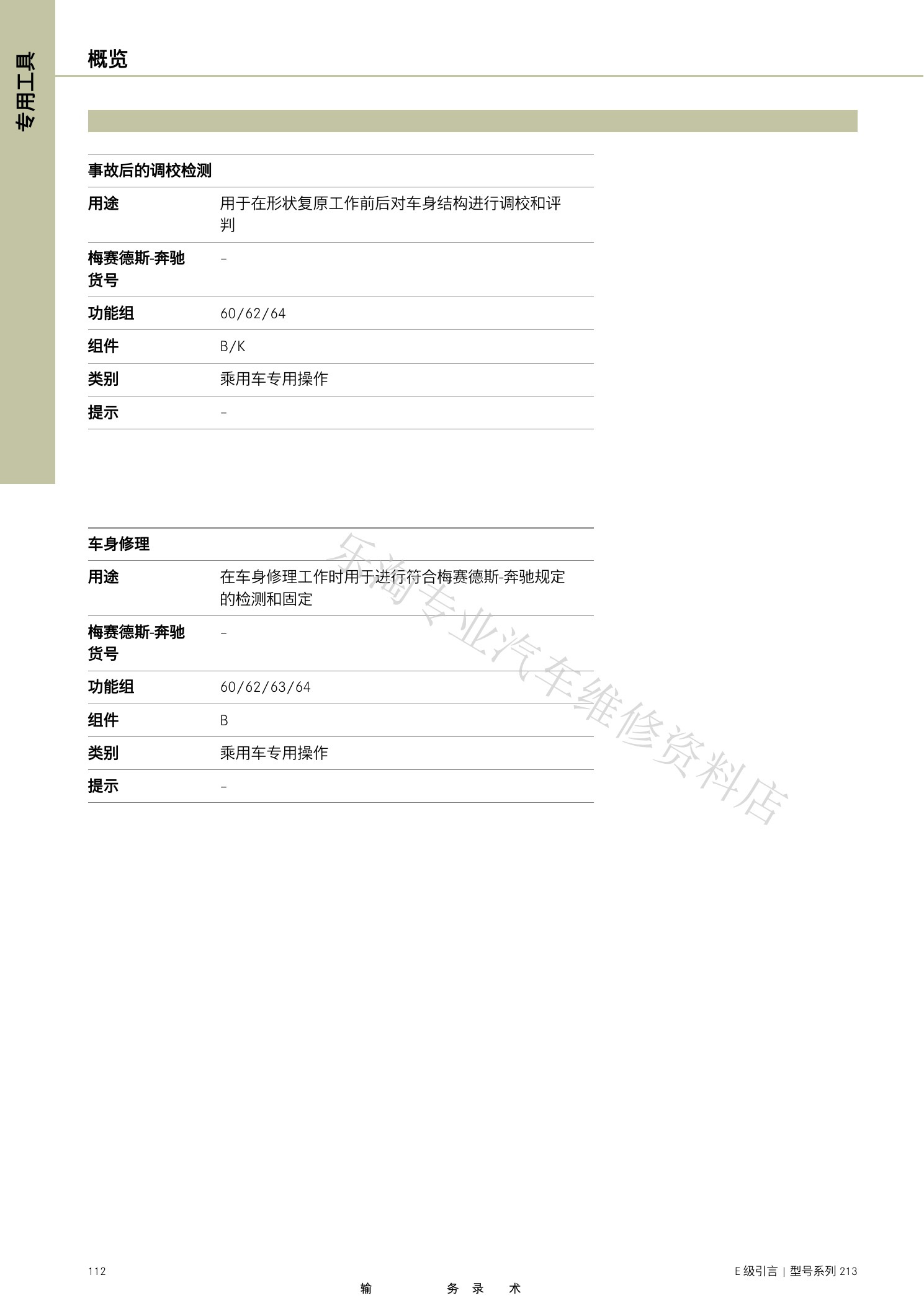

W213 E级维修介绍原第113页。
W213 E级维修介绍原第114页。

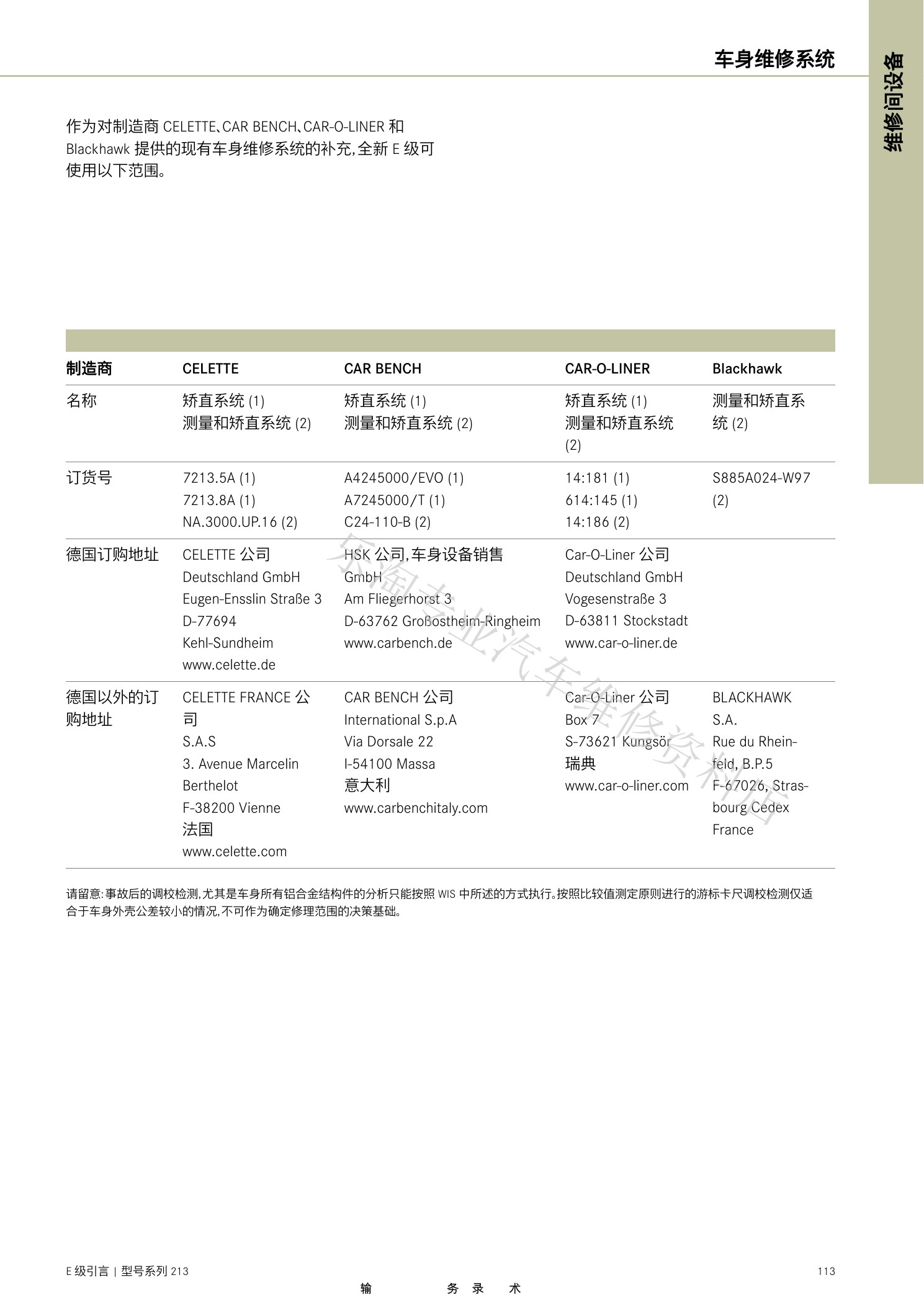

W213 E级维修介绍原第115页。

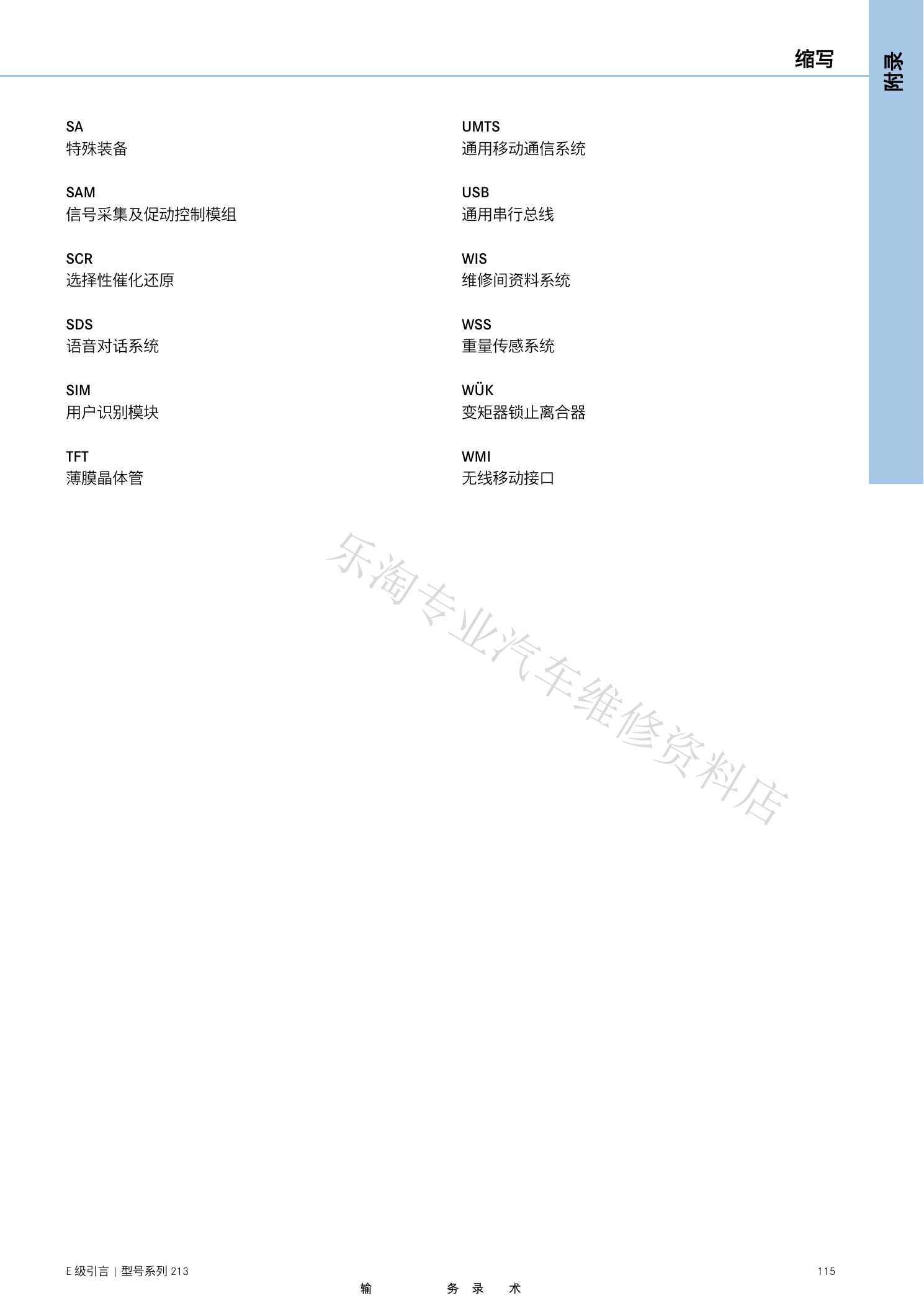

W213 E级维修介绍原第116页。

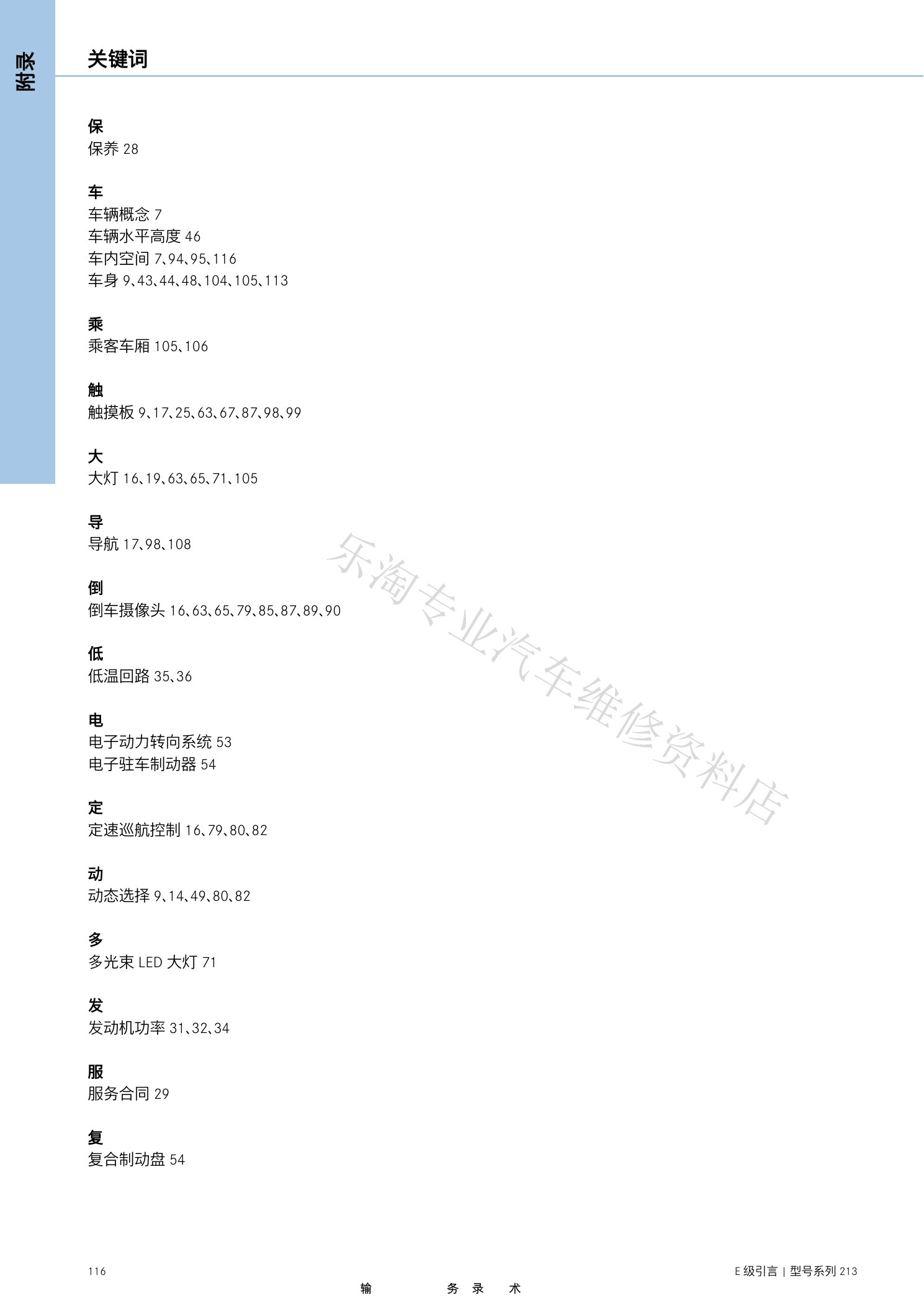

W213 E级维修介绍原第117页。
W213 E级维修介绍原第118页。

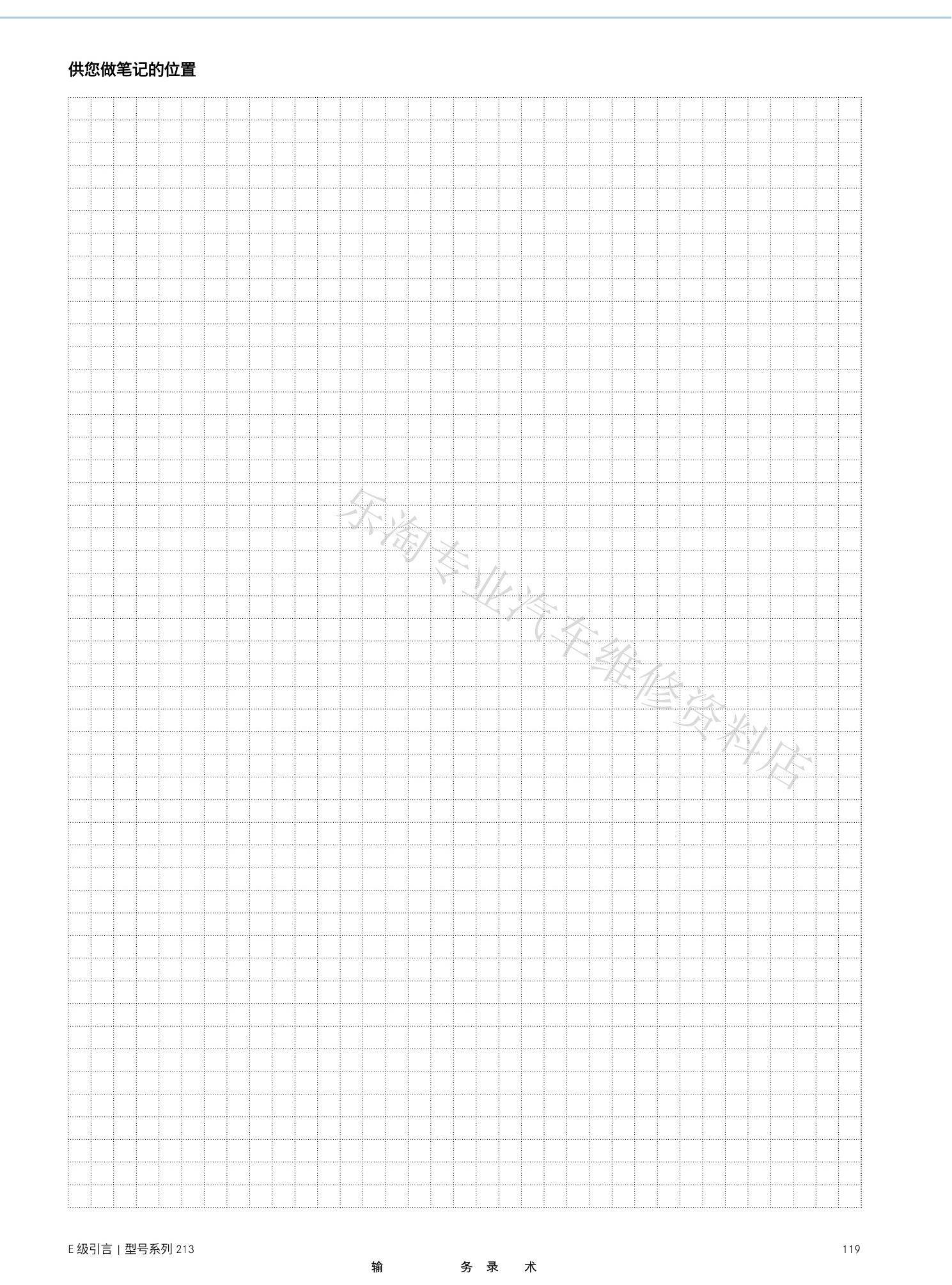

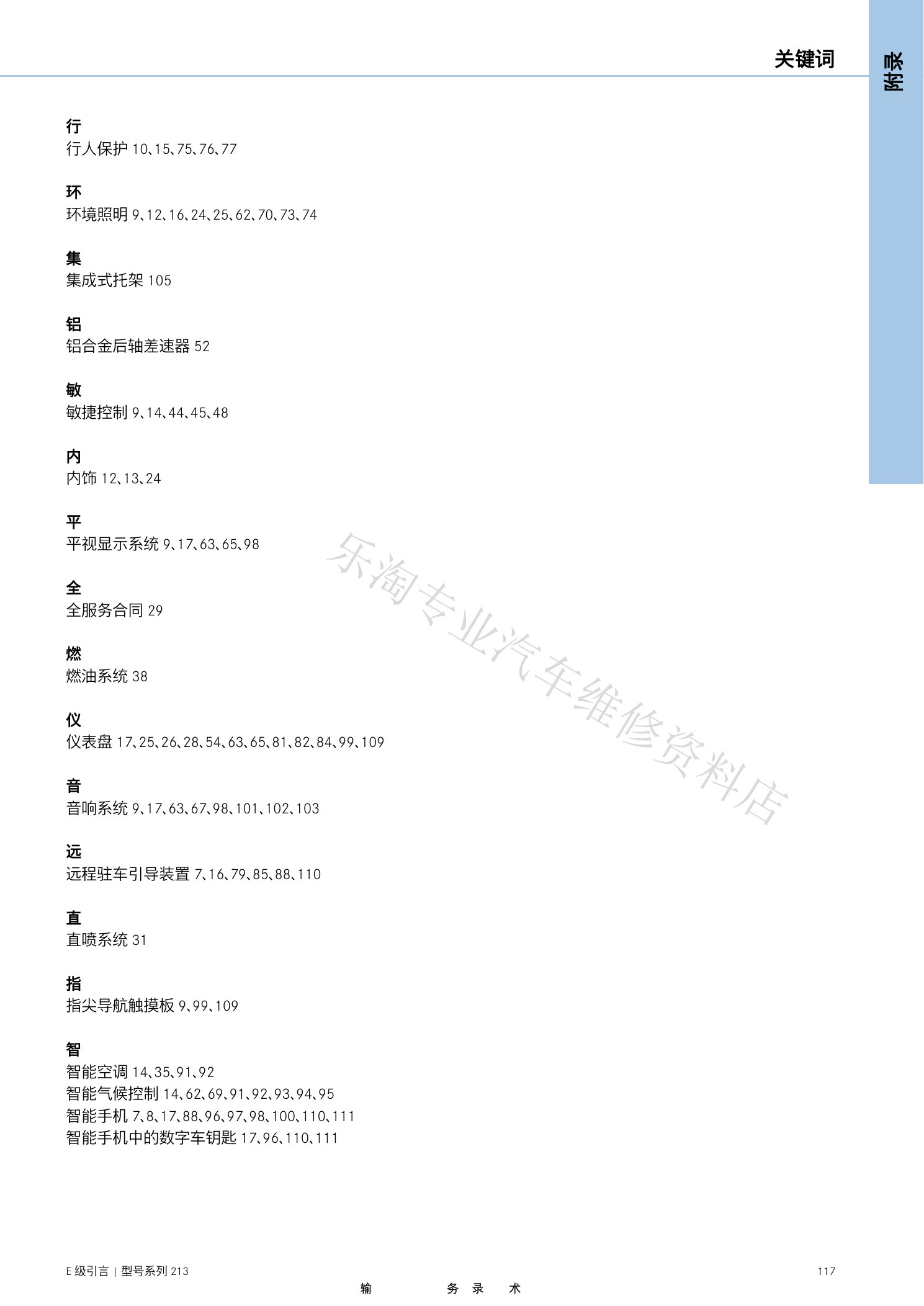

W213 E级维修介绍原第119页。

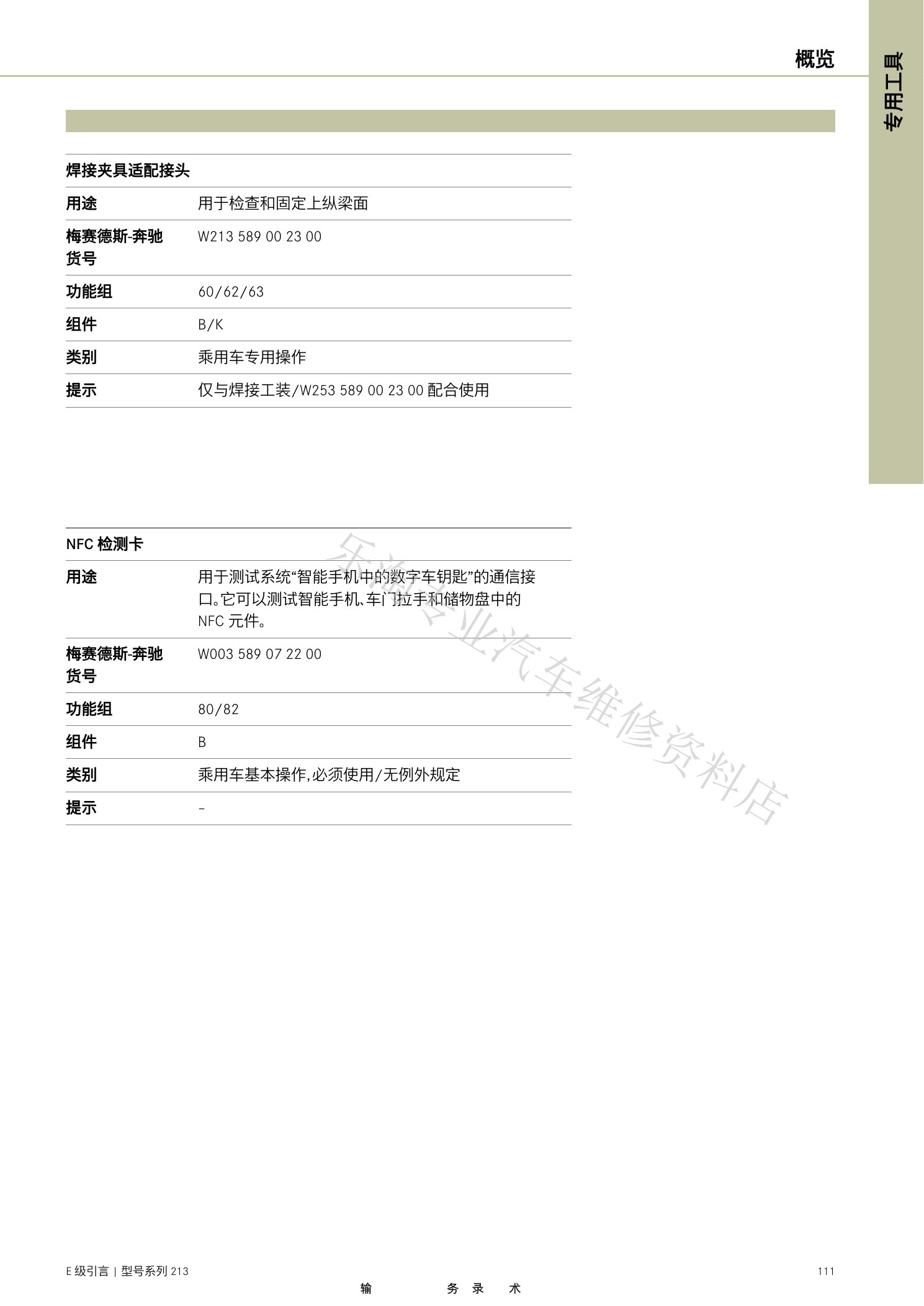

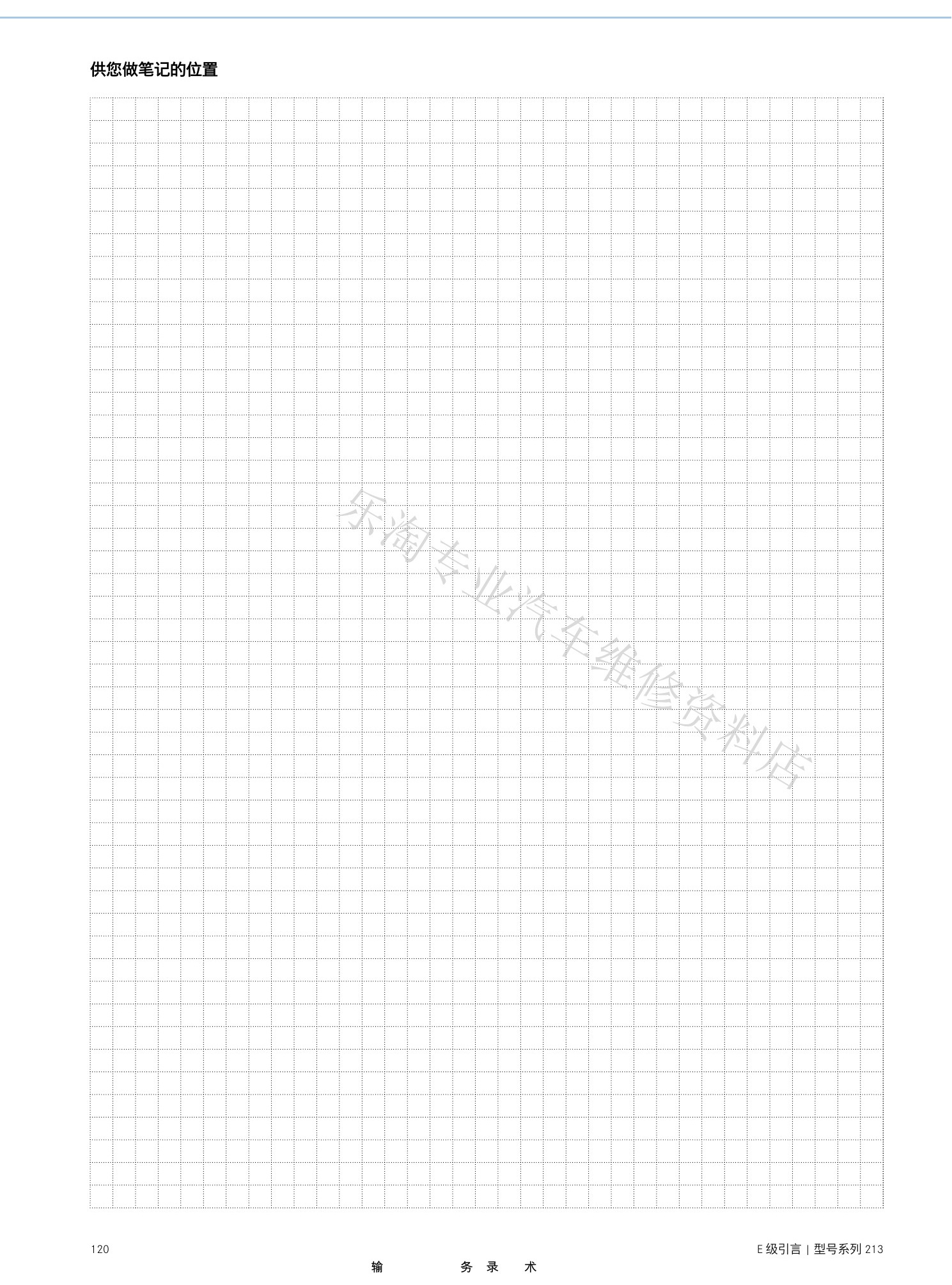

W213 E级维修介绍原第120页。
W213 E级维修介绍原第121页。

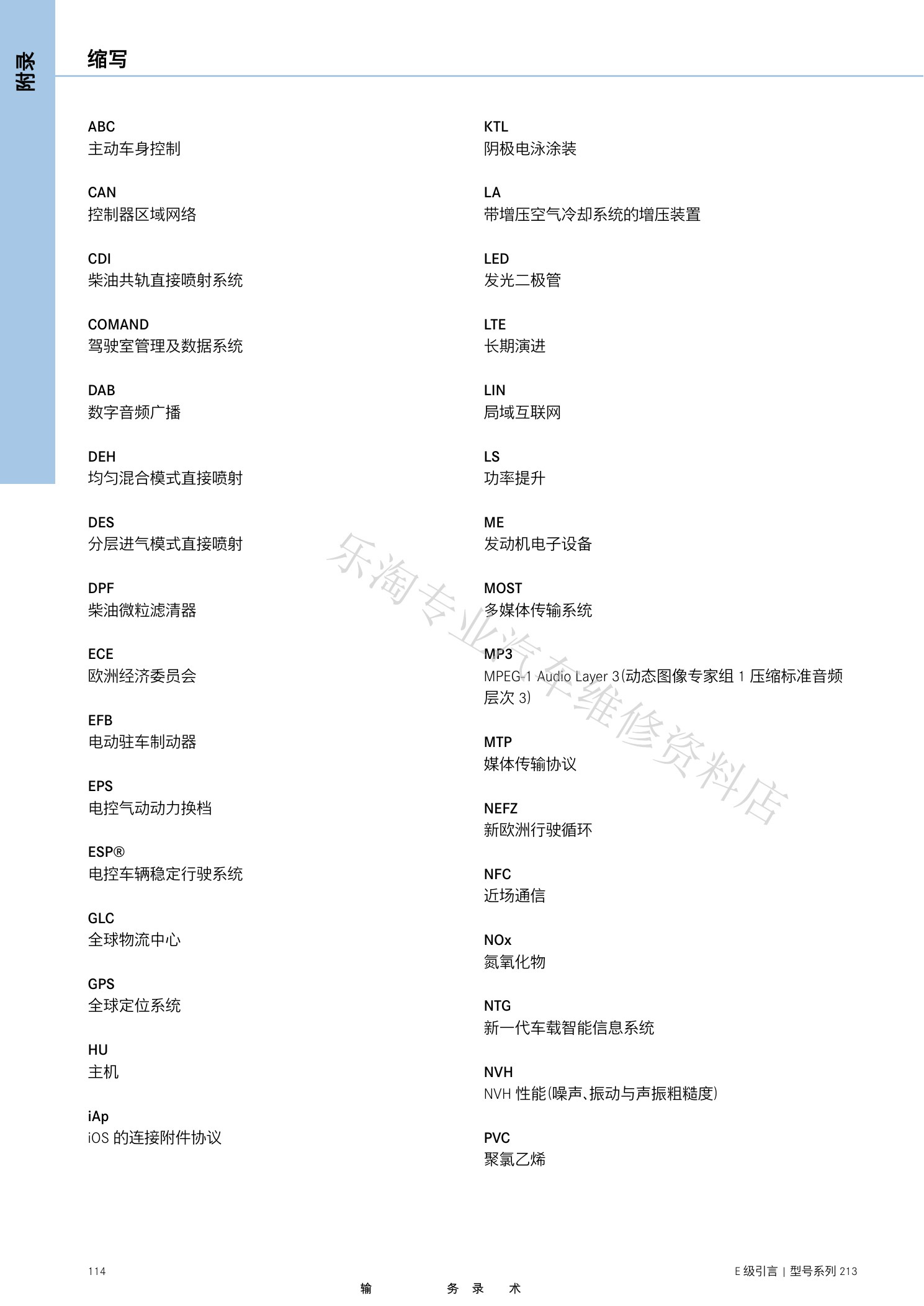

W213 E级维修介绍原第122页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
