2024+ 特斯拉 Model 3 OBD连接器改装：退出3号紫线与11号白线并独立热缩绝缘

本文依据 2024+ Model 3 官方 OBD Connector (Retrofit) 程序整理：把指定的 3 号紫线、11 号白线端子从 OBD 连接器退出，分别热缩绝缘，再固定在线束上。这是一项特定返修/改装程序，不是所有诊断故障的通用处理方法。施工前必须按车辆配置、工单适用性及对应连接器资料核对；未确认适用时，不擅自退针。

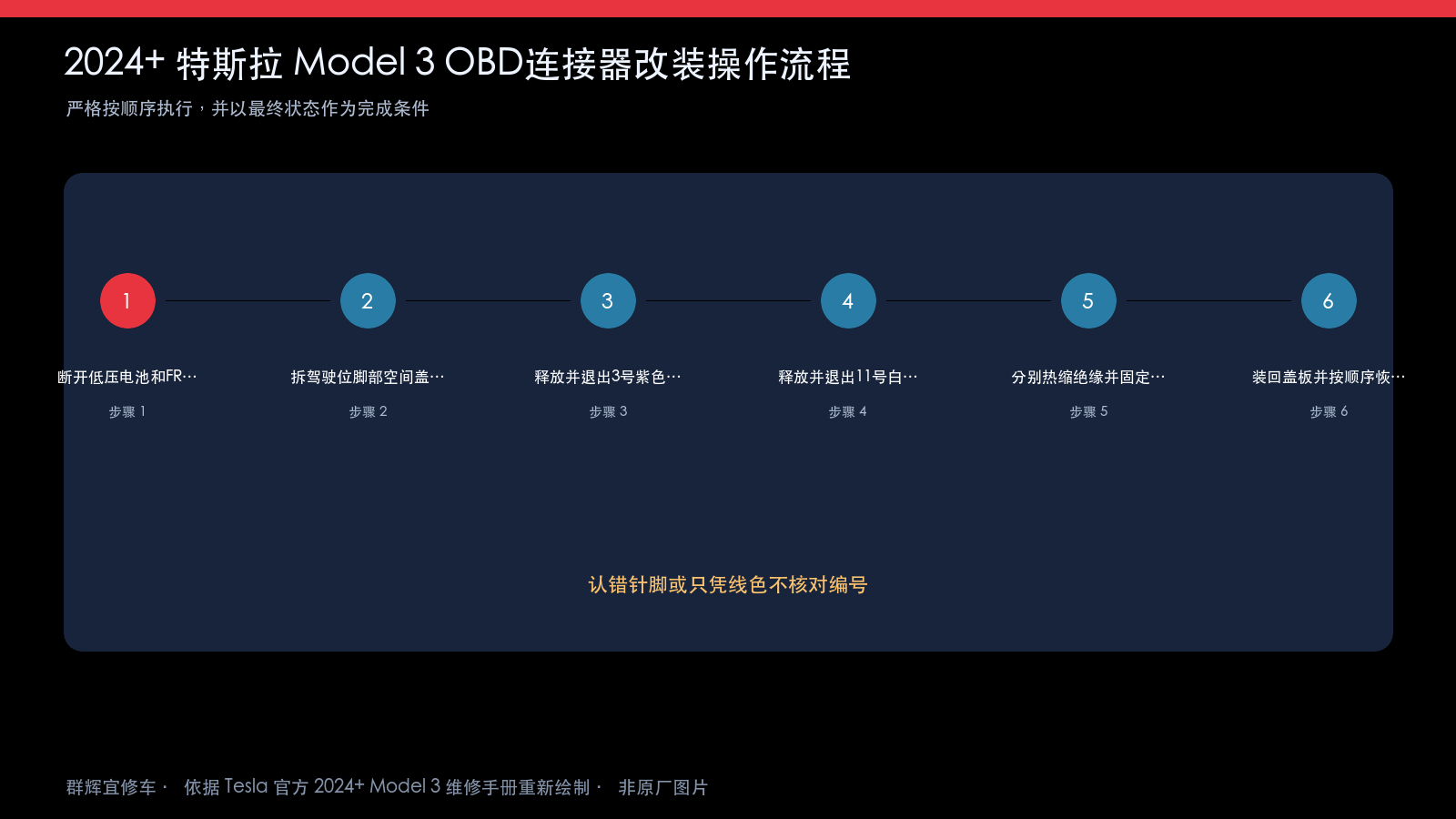

一、工具与断电准备

原厂列出的工具为：1115191-00-A，6 英寸软柄 90° 小挑针；1706381-00-A，无绳热风枪；1061177-00-C，线束维修套件；1944989-00-A，45° 退针工具。按原厂个人防护和线束维修要求操作，不用蛮力拉线。

断电前先完成驾驶侧盖板所需的开门、降窗和座椅后移，确保能进入作业区。随后完整执行 LV Power (Disconnect and Connect)：拔下充电线，关闭空调并等待至少 30 秒；按该程序打开车门、降低车窗并防止后门锁扣锁止，拆下前舱后部饰板后从车机关闭车辆。最后一次移动车窗后至少等待 1 分钟，才能断开低压电源。

低压电池接头须依原厂顺序释放绿色锁片和两级黑色锁止后拔出，再断开急救人员回路；断开后等待 2 分钟，让电路放电。不要颠倒顺序。低压断电不等于已验证高压无电，本程序也不是高压验电程序。

二、取下驾驶侧脚部盖板并核对端子

依 驾驶侧脚部盖板拆装程序取下盖板：APAC/EMEA 配置释放卡夹，NA 配置释放两处磁吸固定；断开脚部照明灯连接器、从盖板分离诊断线缆。APAC 车辆还需从盖板拆出以太网连接器。不要带线硬拽盖板。

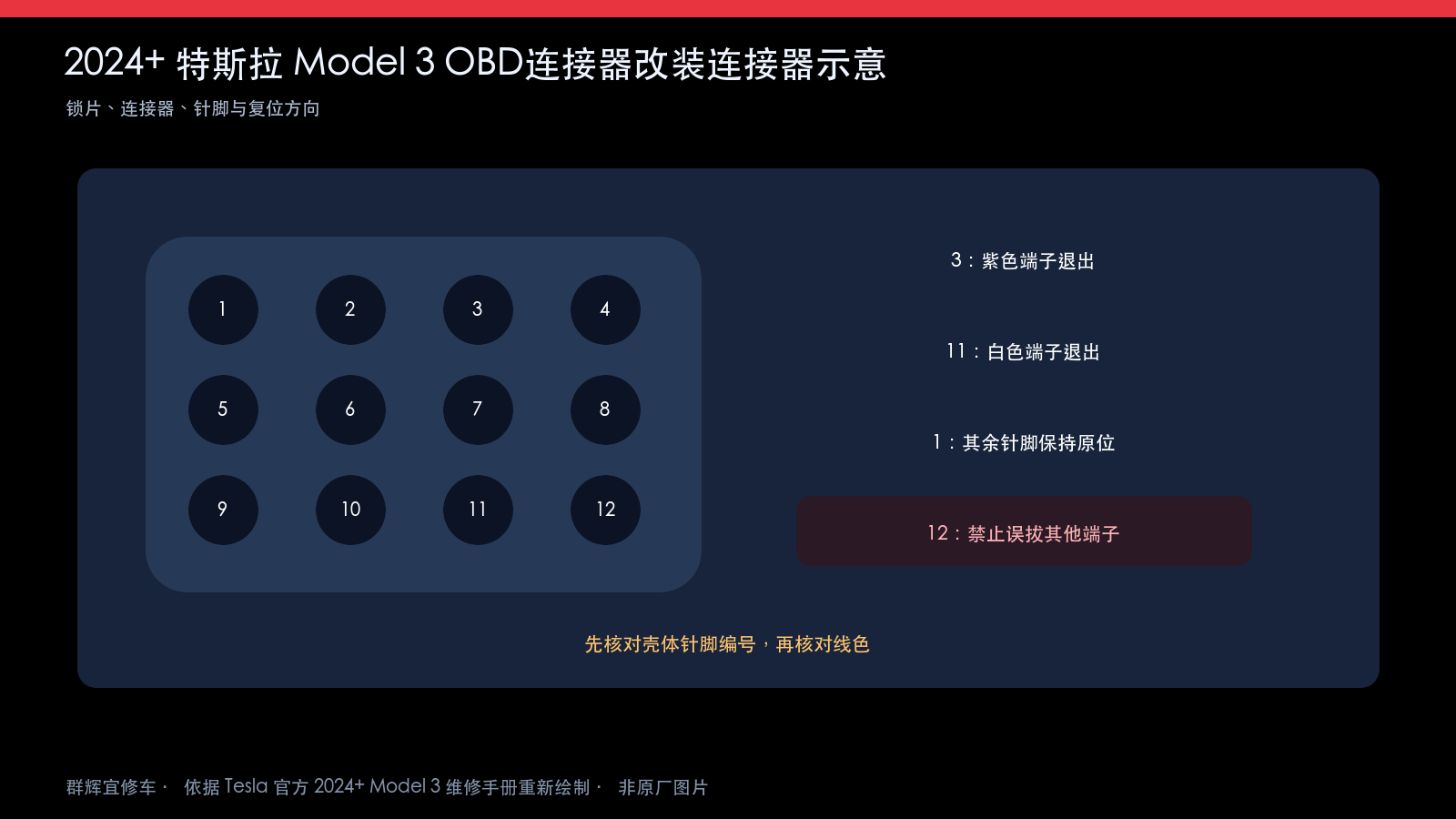

先对照本车连接器的针脚编号、线色和原厂端子面照片识别目标。原厂照片包含不同观察面，不能把线束侧和插合端子面的左右方向直接互换，也不能只凭“第几根线”判断。配图仅帮助识别退针后的状态，不能替代针脚表。必须先确认观察面和编号，再释放锁止；图中箭头指向已退出的端子，不代表可从这一面盲插工具。

三、依次退出 3 号和 11 号端子

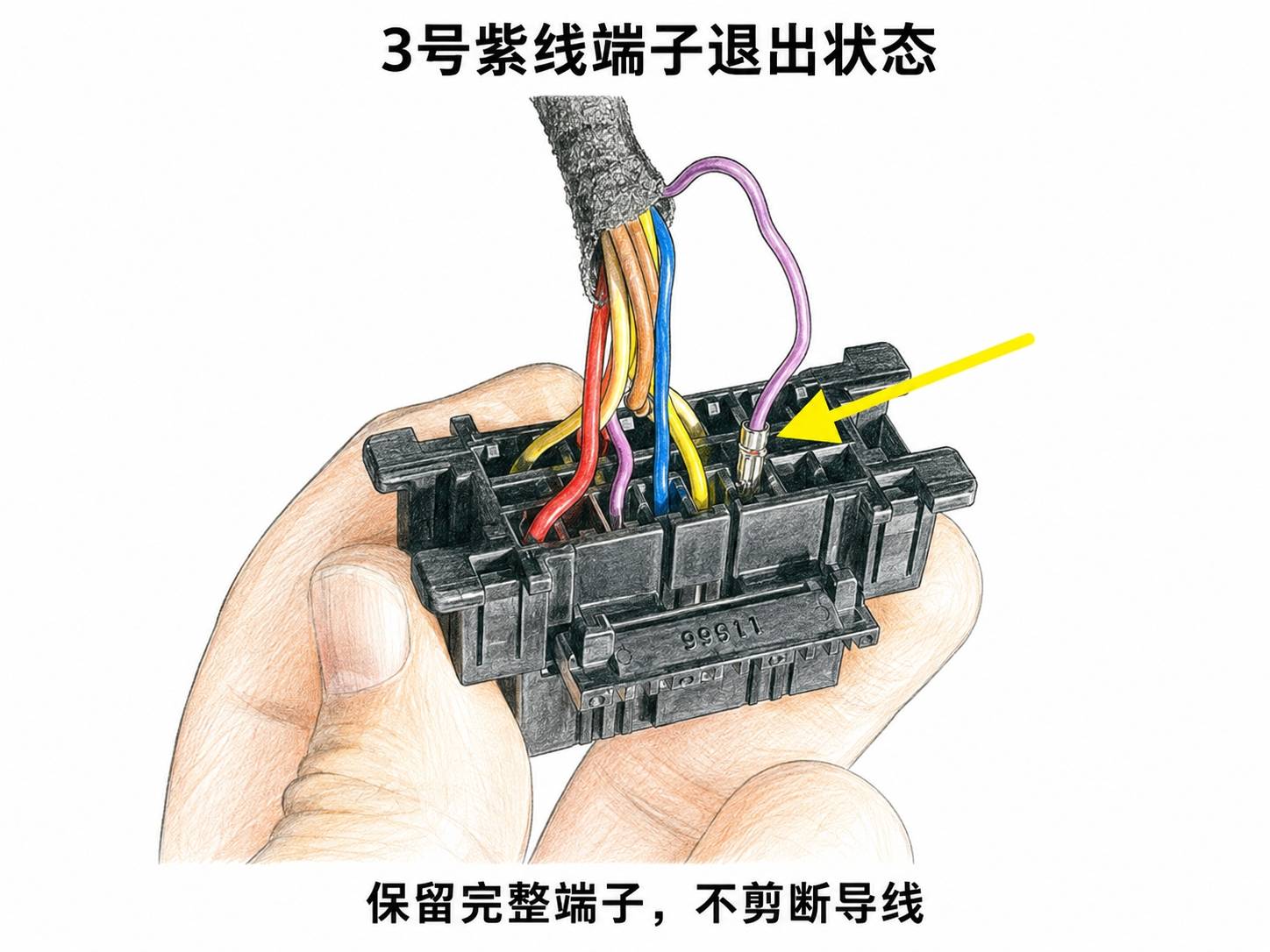

按照原厂图示打开对应锁盖、释放端子锁止，先从 OBD 连接器退出3 号紫色导线端子。保留完整导线和端子，不把“退出”误做剪线，也不顺带退出其他同色线。

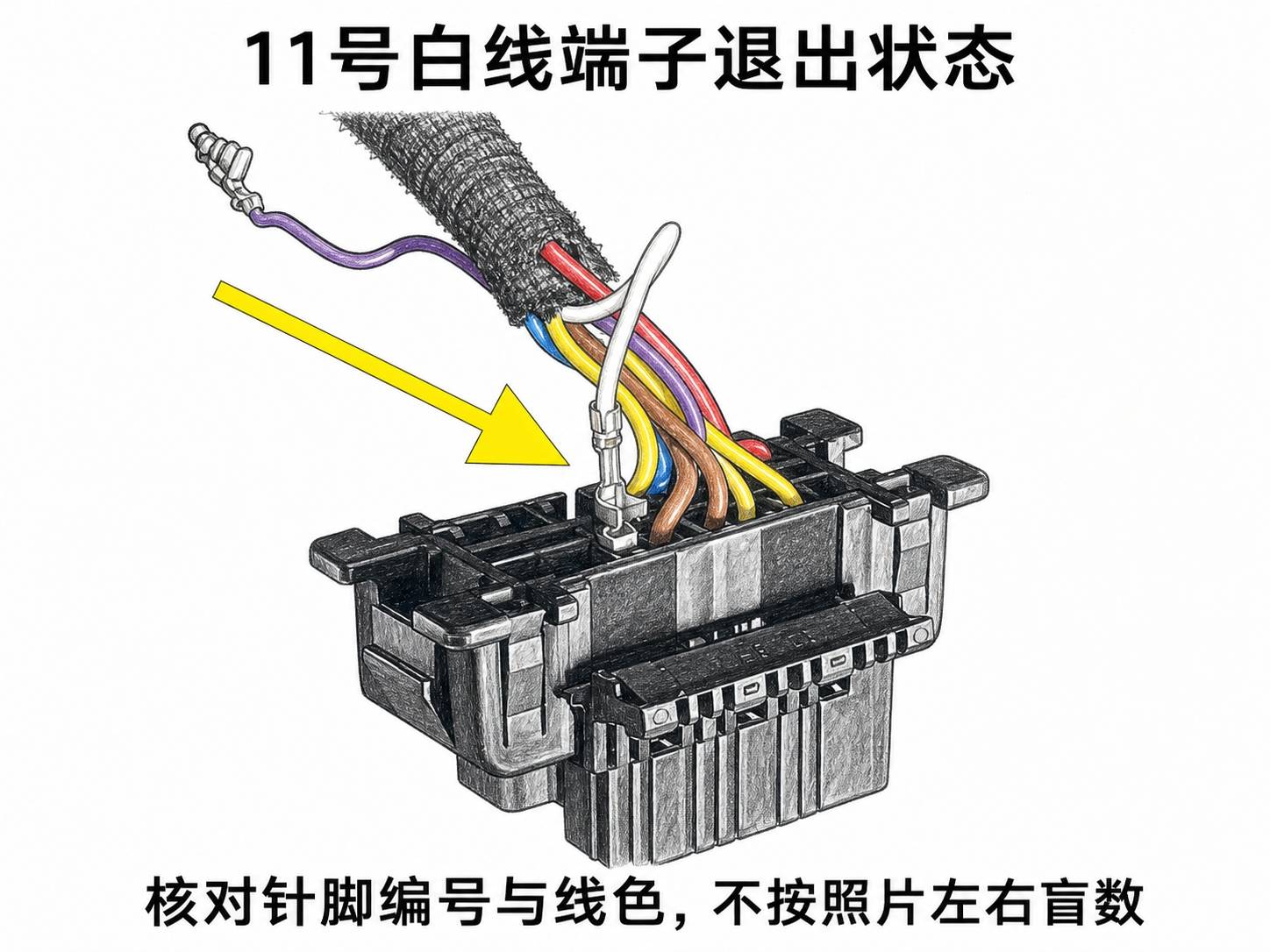

随后以同样的编号核对原则，从 OBD 连接器退出11 号白色导线端子。退出后核对两根导线的完整性，检查连接器锁止件和其余端子没有被损坏或误松脱。

四、分别热缩绝缘，再固定在线束上

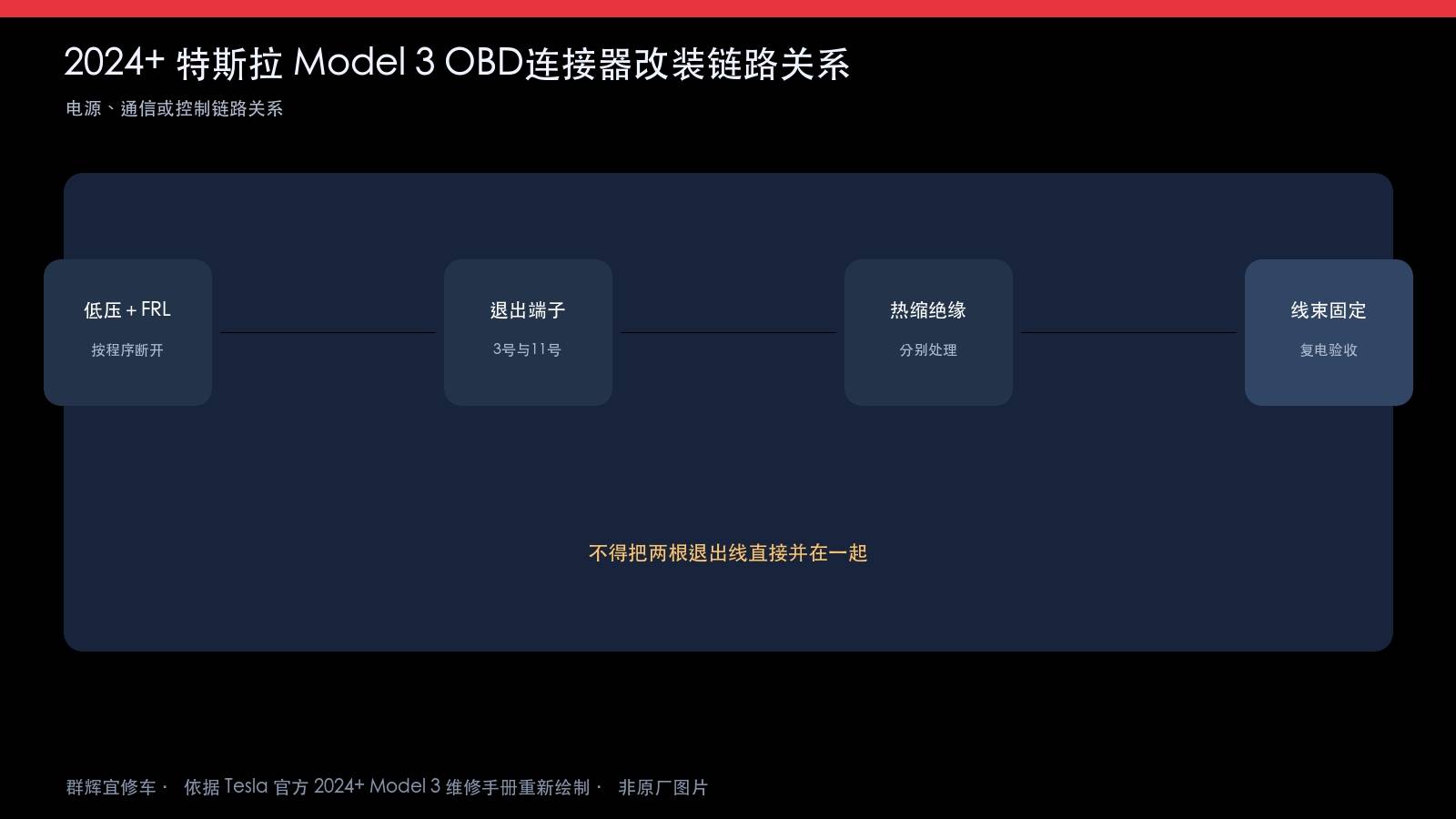

3 号紫线和 11 号白线退出后，必须各自绝缘，再固定到原线束；不能把两端子短接。

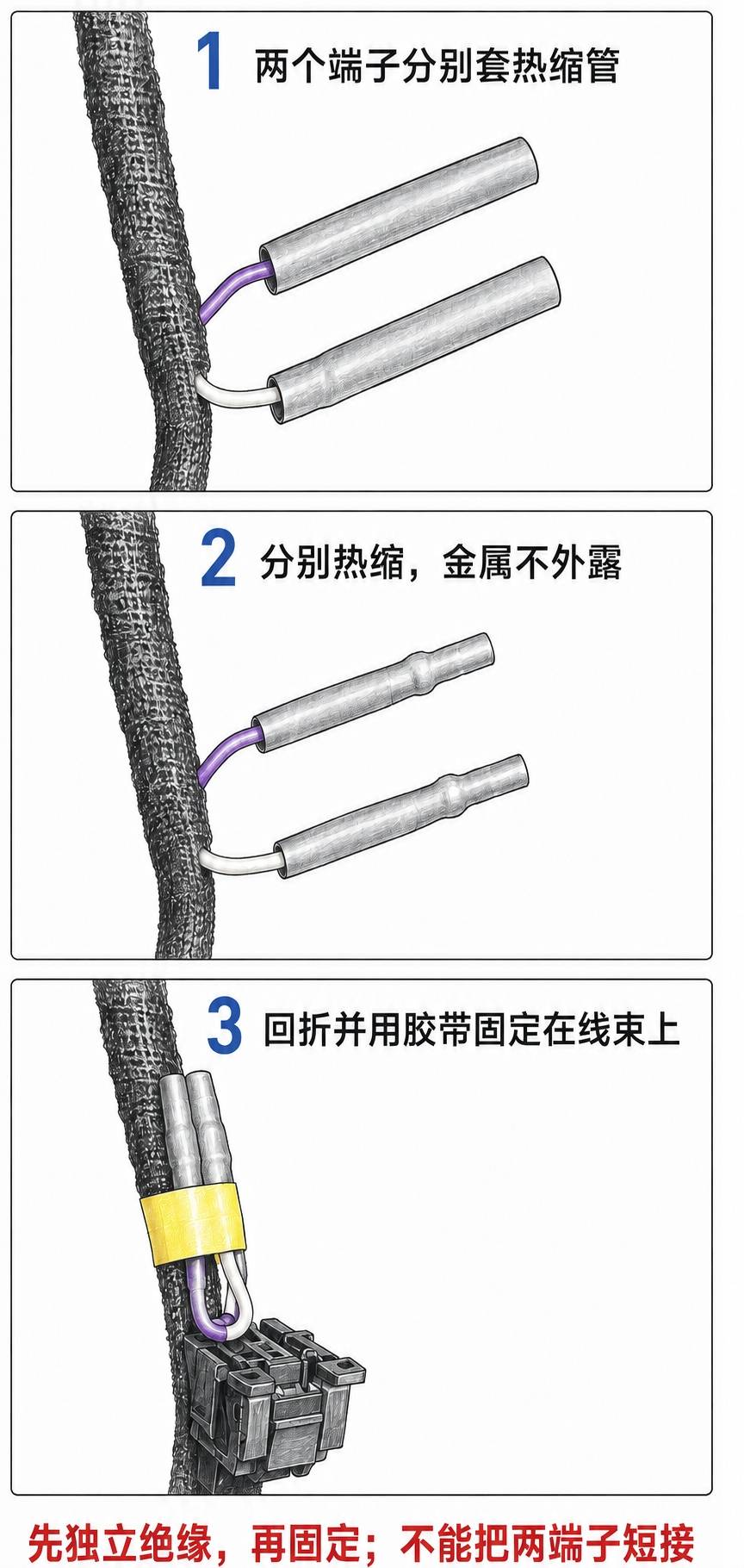

分别在两个退出的金属端子上套入热缩管，并按所用维修材料和工具要求完成热缩。两个金属端子各有自己的完整绝缘层，不留金属外露；不能先把两个裸端子包在一起再共用一根套管。原厂页面没有规定热风枪温度、热缩管长度或烘烤时间，本文不补造这些数值。

按原厂完成状态，将两根已经独立绝缘的端子回折到 OBD 线束旁，用胶带固定在原线束束体上。不得悬垂在踏板附近，不压迫端子或使导线受拉。胶带用于固定，不能代替端子热缩绝缘。

五、盖板复装、恢复低压与检查

先恢复 APAC 车型的以太网连接器，将诊断线缆和脚部照明灯连接器接回盖板，并按本车的卡夹或磁吸结构装好驾驶侧脚部盖板，确认线束不被夹住。主 OBD 程序要求盖板复装后再恢复低压电源；座椅、车窗等电动位置恢复放在低压恢复后完成。

恢复低压时先连接急救人员回路，再连接低压电池接头。将电池接头装到底，推入黑色锁止，再推入绿色锁片。依关联程序装回前舱后部饰板，恢复维修前的车窗、座椅、空调、音频和充电状态，关闭车门。

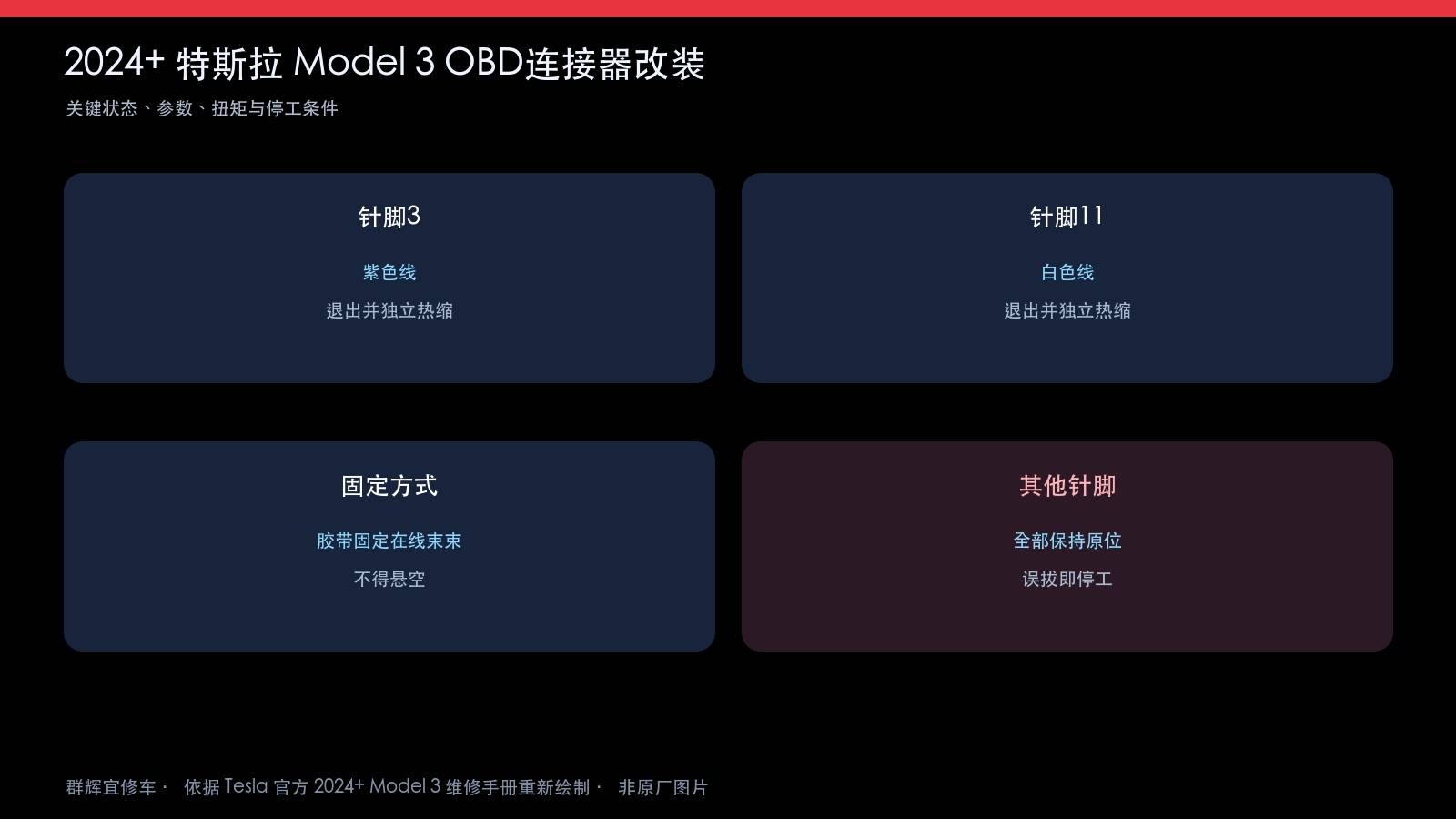

完工记录应至少包括：目标确为 3 号紫线和 11 号白线；两端子分别完整绝缘；固定牢靠且不影响踏板；其他针脚和锁止件无损伤；盖板及所涉及连接器全部复装。若端子身份、材料适用性或锁止状态无法确认，停止交付并核实，不靠重新接电试错。

资料来源与适用说明

依据 Tesla 2024+ Model 3 维修手册：OBD Connector (Retrofit)及所链接低压断接、驾驶侧脚部盖板程序（页面日期均为 2026-08-09；本次全文及全部配图复核2026-09-13，核对主程序16张原厂照片及3张教学配图）整理。改装程序校正代码 00050300；适用性须按实车及最新工单确认。

配图说明：三幅图分别参考原厂退针、热缩和固定照片重绘，不是原厂图片，也不是完整针脚图。具体端子编号、连接器观察面与工具操作以对应官方资料和实车为准。
